STM32F105R8, STM32F105RB и STM32F105RC в корпусе LQFP64: распиновка

STM32F105R8, STM32F105RB и STM32F105RC — микроконтроллеры STM32F1 на ядре Cortex-M3 с частотой до 72 МГц: 64, 128 и 256 КБ флеш-памяти и 64 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 72 МГц
Флеш-память
64, 128 и 256 КБ
ОЗУ
64 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
51
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

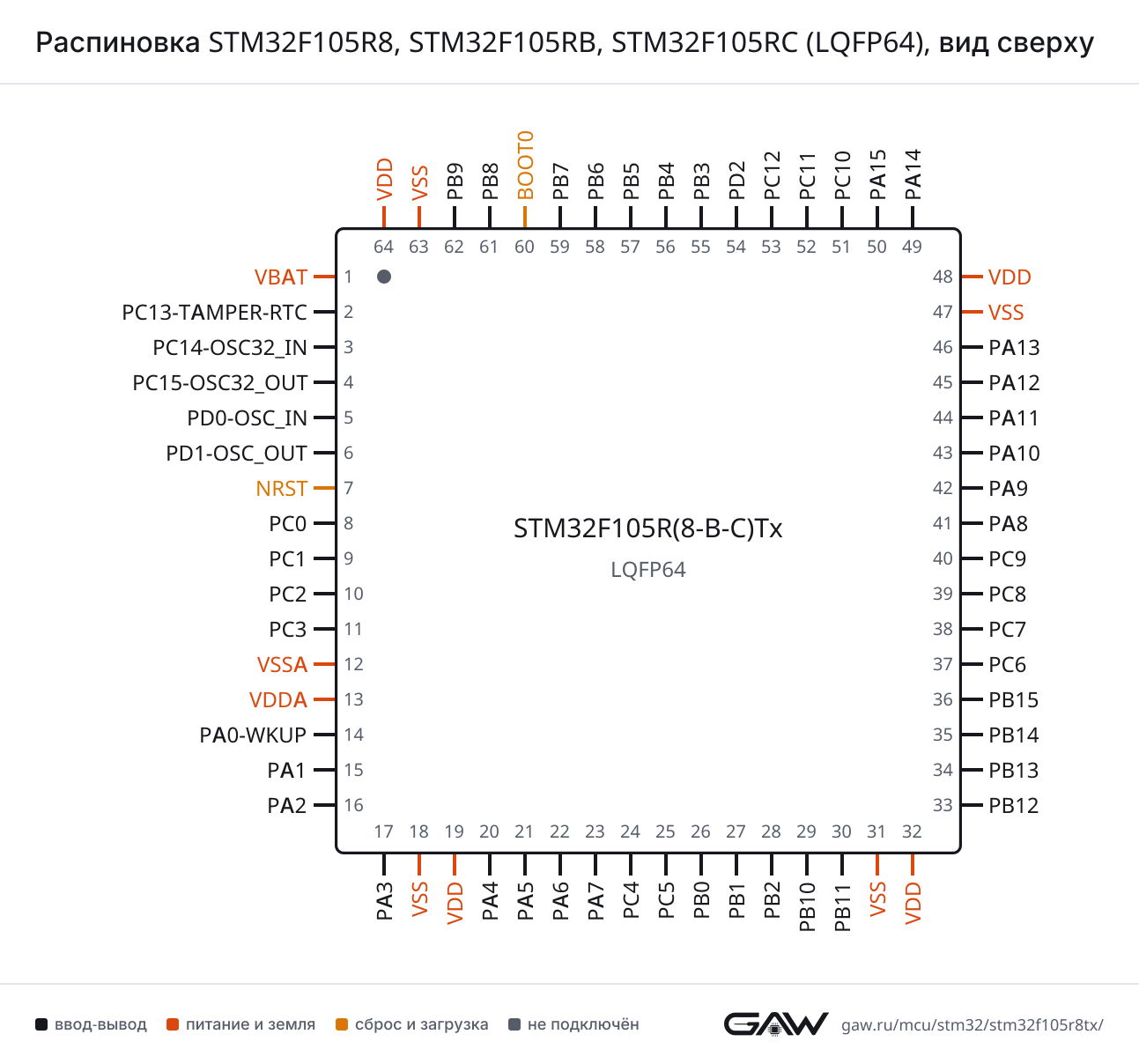

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F105R8, STM32F105RB, STM32F105RC в корпусе LQFP64, вид сверхуSTM32F105R(8-B-C)TxLQFP64, вид сверхуVBAT — вывод 11VBATPC13-TAMPER-RTC — вывод 2: RTC_OUT, RTC_TAMPER2PC13-TAMPER-RTCPC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPD0-OSC_IN — вывод 5: RCC_OSC_IN5PD0-OSC_INPD1-OSC_OUT — вывод 6: RCC_OSC_OUT6PD1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN10, ADC2_IN108PC0PC1 — вывод 9: ADC1_IN11, ADC2_IN119PC1PC2 — вывод 10: ADC1_IN12, ADC2_IN1210PC2PC3 — вывод 11: ADC1_IN13, ADC2_IN1311PC3VSSA — вывод 1212VSSAVDDA — вывод 1313VDDAPA0-WKUP — вывод 14: ADC1_IN0, ADC2_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTS14PA0-WKUPPA1 — вывод 15: ADC1_IN1, ADC2_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN2, ADC2_IN2, TIM2_CH3, TIM5_CH3, USART2_TX16PA2PA3 — вывод 17: ADC1_IN3, ADC2_IN3, TIM2_CH4, TIM5_CH4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN4, ADC2_IN4, DAC_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK20PA4PA5 — вывод 21: ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK21PA5PA6 — вывод 22: ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN, TIM3_CH122PA6PA7 — вывод 23: ADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N, TIM3_CH223PA7PC4 — вывод 24: ADC1_IN14, ADC2_IN1424PC4PC5 — вывод 25: ADC1_IN15, ADC2_IN1525PC5PB0 — вывод 26: ADC1_IN8, ADC2_IN8, TIM1_CH2N, TIM3_CH326PB0PB1 — вывод 27: ADC1_IN9, ADC2_IN9, TIM1_CH3N, TIM3_CH427PB1PB2 — вывод 2828PB2PB10 — вывод 29: I2C2_SCL, TIM2_CH3, USART3_TX29PB10PB11 — вывод 30: ADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RX30PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: CAN2_RX, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK33PB12PB13 — вывод 34: CAN2_TX, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS34PB13PB14 — вывод 35: SPI2_MISO, TIM1_CH2N, USART3_RTS35PB14PB15 — вывод 36: ADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM1_CH3N36PB15PC6 — вывод 37: I2S2_MCK, TIM3_CH137PC6PC7 — вывод 38: I2S3_MCK, TIM3_CH238PC7PC8 — вывод 39: TIM3_CH339PC8PC9 — вывод 40: DAC_EXTI9, TIM3_CH440PC9PA8 — вывод 41: RCC_MCO, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF41PA8PA9 — вывод 42: DAC_EXTI9, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS42PA9PA10 — вывод 43: TIM1_CH3, USART1_RX, USB_OTG_FS_ID43PA10PA11 — вывод 44: ADC1_EXTI11, ADC2_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM44PA11PA12 — вывод 45: CAN1_TX, TIM1_ETR, USART1_RTS, USB_OTG_FS_DP45PA12PA13 — вывод 46: SYS_JTMS-SWDIO46PA13VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 — вывод 49: SYS_JTCK-SWCLK49PA14PA15 — вывод 50: ADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR50PA15PC10 — вывод 51: I2S3_CK, SPI3_SCK, UART4_TX, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, ADC2_EXTI11, SPI3_MISO, UART4_RX, USART3_RX52PC11PC12 — вывод 53: I2S3_SD, SPI3_MOSI, UART5_TX, USART3_CK53PC12PD2 — вывод 54: TIM3_ETR, UART5_RX54PD2PB3 — вывод 55: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO, SYS_TRACESWO, TIM2_CH255PB3PB4 — вывод 56: SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM3_CH156PB4PB5 — вывод 57: CAN2_RX, I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH257PB5PB6 — вывод 58: CAN2_TX, I2C1_SCL, TIM4_CH1, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, TIM4_CH2, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: CAN1_RX, I2C1_SCL, TIM4_CH361PB8PB9 — вывод 62: CAN1_TX, DAC_EXTI9, I2C1_SDA, TIM4_CH462PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41)
CTSPA11 (44)
RTSPA12 (45)
RXPA10 (43), PB7 (59, ремап)
TXPA9 (42), PB6 (58, ремап)
USART2CKPA4 (20)
CTSPA0-WKUP (14)
RTSPA1 (15)
RXPA3 (17)
TXPA2 (16)
USART3CKPB12 (33), PC12 (53, ремап)
CTSPB13 (34)
RTSPB14 (35)
RXPB11 (30), PC11 (52, ремап)
TXPB10 (29), PC10 (51, ремап)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (52)
TXPC10 (51)
UART5RXPD2 (54)
TXPC12 (53)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22), PB4 (56, ремап)
MOSIPA7 (23), PB5 (57, ремап)
NSSPA4 (20), PA15 (50, ремап)
SCKPA5 (21), PB3 (55, ремап)
SPI2MISOPB14 (35)
MOSIPB15 (36)
NSSPB12 (33)
SCKPB13 (34)
SPI3MISOPC11 (52, ремап), PB4 (56)
MOSIPC12 (53, ремап), PB5 (57)
NSSPA4 (20, ремап), PA15 (50)
SCKPC10 (51, ремап), PB3 (55)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (34)
MCKPC6 (37)
SDPB15 (36)
WSPB12 (33)
I2S3CKPC10 (51, ремап), PB3 (55)
MCKPC7 (38)
SDPC12 (53, ремап), PB5 (57)
WSPA4 (20, ремап), PA15 (50)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58), PB8 (61, ремап)
SDAPB7 (59), PB9 (62, ремап)
SMBAPB5 (57)
I2C2SCLPB10 (29)
SDAPB11 (30)
SMBAPB12 (33)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (44), PB8 (61, ремап)
TXPA12 (45), PB9 (62, ремап)
CAN2RXPB12 (33), PB5 (57, ремап)
TXPB13 (34), PB6 (58, ремап)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (44)
DPPA12 (45)
IDPA10 (43)
SOFPA8 (41)
VBUSPA9 (42)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN0PA0-WKUP (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)
ADC2EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN0PA0-WKUP (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, ремап), PB12 (33)
CH1PA8 (41)
CH1NPA7 (23, ремап), PB13 (34)
CH2PA9 (42)
CH2NPB0 (26, ремап), PB14 (35)
CH3PA10 (43)
CH3NPB1 (27, ремап), PB15 (36)
CH4PA11 (44)
ETRPA12 (45)
TIM2CH1PA0-WKUP (14), PA15 (50, ремап)
CH2PA1 (15), PB3 (55, ремап)
CH3PA2 (16), PB10 (29, ремап)
CH4PA3 (17), PB11 (30, ремап)
ETRPA0-WKUP (14), PA15 (50, ремап)
TIM3CH1PA6 (22), PC6 (37, ремап), PB4 (56, ремап)
CH2PA7 (23), PC7 (38, ремап), PB5 (57, ремап)
CH3PB0 (26), PC8 (39, ремап)
CH4PB1 (27), PC9 (40, ремап)
ETRPD2 (54)
TIM4CH1PB6 (58)
CH2PB7 (59)
CH3PB8 (61)
CH4PB9 (62)
TIM5CH1PA0-WKUP (14)
CH2PA1 (15)
CH3PA2 (16)
CH4PA3 (17)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13-TAMPER-RTC (2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49)
JTDIPA15 (50)
JTDOPB3 (55)
JTMS-SWDIOPA13 (46)
NJTRSTPB4 (56)
TRACESWOPB3 (55)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (41)
OSC_INPD0-OSC_IN (5)
OSC_OUTPD1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMPERPC13-TAMPER-RTC (2)
SYS_WKUPPA0-WKUP (14)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13-TAMPER-RTCввод-выводRTC_OUT, RTC_TAMPER
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
5PD0-OSC_INввод-выводRCC_OSC_IN
6PD1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN10, ADC2_IN10
9PC1ввод-выводADC1_IN11, ADC2_IN11
10PC2ввод-выводADC1_IN12, ADC2_IN12
11PC3ввод-выводADC1_IN13, ADC2_IN13
12VSSAпитание—
13VDDAпитание—
14PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTS
15PA1ввод-выводADC1_IN1, ADC2_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS
16PA2ввод-выводADC1_IN2, ADC2_IN2, TIM2_CH3, TIM5_CH3, USART2_TX
17PA3ввод-выводADC1_IN3, ADC2_IN3, TIM2_CH4, TIM5_CH4, USART2_RX
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, I2S3_WS (ремап), SPI1_NSS, SPI3_NSS (ремап), USART2_CK
21PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK
22PA6ввод-выводADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN (ремап), TIM3_CH1
23PA7ввод-выводADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N (ремап), TIM3_CH2
24PC4ввод-выводADC1_IN14, ADC2_IN14
25PC5ввод-выводADC1_IN15, ADC2_IN15
26PB0ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH2N (ремап), TIM3_CH3
27PB1ввод-выводADC1_IN9, ADC2_IN9, TIM1_CH3N (ремап), TIM3_CH4
28PB2ввод-вывод—
29PB10ввод-выводI2C2_SCL, TIM2_CH3 (ремап), USART3_TX
30PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX
31VSSпитание—
32VDDпитание—
33PB12ввод-выводCAN2_RX, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK
34PB13ввод-выводCAN2_TX, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS
35PB14ввод-выводSPI2_MISO, TIM1_CH2N, USART3_RTS
36PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM1_CH3N
37PC6ввод-выводI2S2_MCK, TIM3_CH1 (ремап)
38PC7ввод-выводI2S3_MCK, TIM3_CH2 (ремап)
39PC8ввод-выводTIM3_CH3 (ремап)
40PC9ввод-выводDAC_EXTI9, TIM3_CH4 (ремап)
41PA8ввод-выводRCC_MCO, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF
42PA9ввод-выводDAC_EXTI9, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS
43PA10ввод-выводTIM1_CH3, USART1_RX, USB_OTG_FS_ID
44PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM
45PA12ввод-выводCAN1_TX, TIM1_ETR, USART1_RTS, USB_OTG_FS_DP
46PA13ввод-выводSYS_JTMS-SWDIO
47VSSпитание—
48VDDпитание—
49PA14ввод-выводSYS_JTCK-SWCLK
50PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS (ремап), SPI3_NSS, SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап)
51PC10ввод-выводI2S3_CK (ремап), SPI3_SCK (ремап), UART4_TX, USART3_TX (ремап)
52PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, SPI3_MISO (ремап), UART4_RX, USART3_RX (ремап)
53PC12ввод-выводI2S3_SD (ремап), SPI3_MOSI (ремап), UART5_TX, USART3_CK (ремап)
54PD2ввод-выводTIM3_ETR, UART5_RX
55PB3ввод-выводI2S3_CK, SPI1_SCK (ремап), SPI3_SCK, SYS_JTDO, SYS_TRACESWO, TIM2_CH2 (ремап)
56PB4ввод-выводSPI1_MISO (ремап), SPI3_MISO, SYS_NJTRST, TIM3_CH1 (ремап)
57PB5ввод-выводCAN2_RX (ремап), I2C1_SMBA, I2S3_SD, SPI1_MOSI (ремап), SPI3_MOSI, TIM3_CH2 (ремап)
58PB6ввод-выводCAN2_TX (ремап), I2C1_SCL, TIM4_CH1, USART1_TX (ремап)
59PB7ввод-выводI2C1_SDA, TIM4_CH2, USART1_RX (ремап)
60BOOT0загрузка—
61PB8ввод-выводCAN1_RX (ремап), I2C1_SCL (ремап), TIM4_CH3
62PB9ввод-выводCAN1_TX (ремап), DAC_EXTI9, I2C1_SDA (ремап), TIM4_CH4
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VSS18, 31, 47, 63общий провод (земля)
VSSA12общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F105R(8-B-C)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F105R8STM32F105R8Tx64 КБ64 КБ
STM32F105RBSTM32F105RBTx128 КБ64 КБ
STM32F105RCSTM32F105RCTx256 КБ64 КБ

Линейка STM32F105/107, семейство STM32F1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F107RB, STM32F107RCSTM32F105/10764 из 64выводы совпадают полностью
STM32F100R4, STM32F100R6STM32F100 Value Line64 из 64выводы совпадают полностью
STM32F100R8, STM32F100RBSTM32F100 Value Line64 из 64выводы совпадают полностью
STM32F100RC, STM32F100RD, STM32F100RESTM32F100 Value Line64 из 64выводы совпадают полностью
STM32F101R4, STM32F101R6STM32F10164 из 64выводы совпадают полностью
STM32F101R8, STM32F101RBSTM32F10164 из 64выводы совпадают полностью
STM32F101RC, STM32F101RD, STM32F101RESTM32F10164 из 64выводы совпадают полностью
STM32F101RF, STM32F101RGSTM32F10164 из 64выводы совпадают полностью
STM32F102R4, STM32F102R6STM32F10264 из 64выводы совпадают полностью
STM32F102R8, STM32F102RBSTM32F10264 из 64выводы совпадают полностью
STM32F103R4, STM32F103R6STM32F10364 из 64выводы совпадают полностью
STM32F103R8, STM32F103RBSTM32F10364 из 64выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32F105R8?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42) или PB6 (вывод 58, после ремапа), USART1_RX — на PA10 (вывод 43) или PB7 (вывод 59, после ремапа).

Где у STM32F105R8 выводы SWD для программатора?

SWDIO — PA13 (вывод 46), SWCLK — PA14 (вывод 49). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F105R8?

I2C1_SCL — PB6 (вывод 58) или PB8 (вывод 61, после ремапа), I2C1_SDA — PB7 (вывод 59) или PB9 (вывод 62, после ремапа).

Сколько выводов ввода-вывода у STM32F105R8 в корпусе LQFP64?

51 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F105R8, STM32F105RB и STM32F105RC?

Объёмом памяти: STM32F105R8 — 64 КБ флеш-памяти и 64 КБ ОЗУ, STM32F105RB — 128 КБ флеш-памяти и 64 КБ ОЗУ, STM32F105RC — 256 КБ флеш-памяти и 64 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F105R8?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
