STM32F439BG и STM32F439BI в корпусе LQFP208: распиновка

STM32F439BG и STM32F439BI — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 180 МГц: 1 и 2 МБ флеш-памяти и 192 КБ ОЗУ. Корпус LQFP208 — 208 выводов, из них 168 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 180 МГц
Флеш-память
1 и 2 МБ
ОЗУ
192 КБ
Корпус
LQFP208, 208 выводов
Линий ввода-вывода
168
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

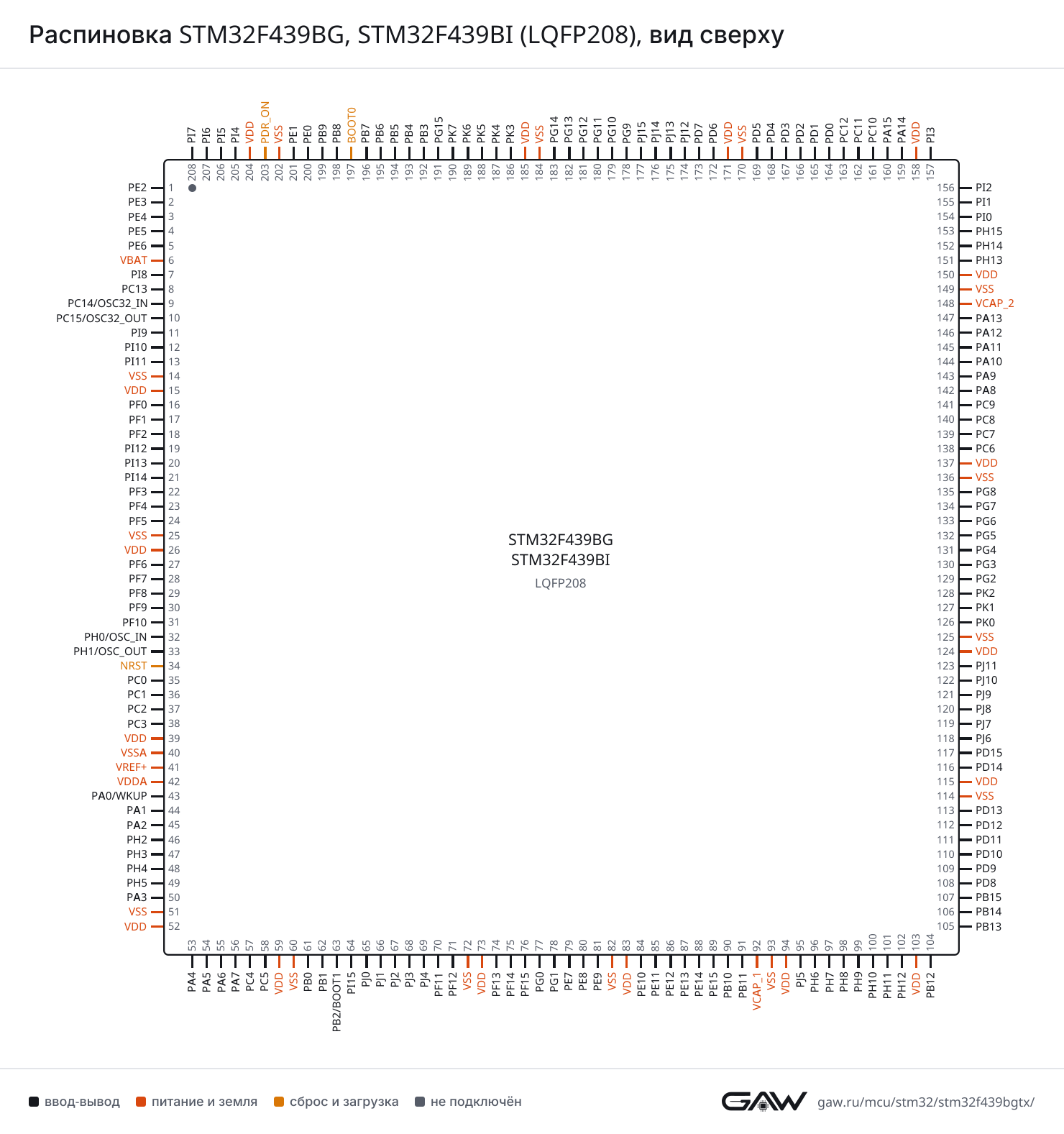

Схема корпуса LQFP208

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F439BG, STM32F439BI в корпусе LQFP208, вид сверхуSTM32F439BGSTM32F439BILQFP208, вид сверхуPE2 — вывод 1: ETH_TXD3, FMC_A23, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLK1PE2PE3 — вывод 2: FMC_A19, SAI1_SD_B, SYS_TRACED02PE3PE4 — вывод 3: DCMI_D4, FMC_A20, LTDC_B0, SAI1_FS_A, SPI4_NSS, SYS_TRACED13PE4PE5 — вывод 4: DCMI_D6, FMC_A21, LTDC_G0, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH14PE5PE6 — вывод 5: DCMI_D7, FMC_A22, LTDC_G1, SAI1_SD_A, SPI4_MOSI, SYS_TRACED3, TIM9_CH25PE6VBAT — вывод 66VBATPI8 — вывод 7: RTC_AF27PI8PC13 — вывод 8: RTC_AF18PC13PC14/OSC32_IN — вывод 9: RCC_OSC32_IN9PC14/OSC32_INPC15/OSC32_OUT — вывод 10: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT10PC15/OSC32_OUTPI9 — вывод 11: CAN1_RX, DAC_EXTI9, FMC_D30, LTDC_VSYNC11PI9PI10 — вывод 12: ETH_RX_ER, FMC_D31, LTDC_HSYNC12PI10PI11 — вывод 13: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, USB_OTG_HS_ULPI_DIR13PI11VSS — вывод 1414VSSVDD — вывод 1515VDDPF0 — вывод 16: FMC_A0, I2C2_SDA16PF0PF1 — вывод 17: FMC_A1, I2C2_SCL17PF1PF2 — вывод 18: FMC_A2, I2C2_SMBA18PF2PI12 — вывод 19: LTDC_HSYNC19PI12PI13 — вывод 20: LTDC_VSYNC20PI13PI14 — вывод 21: LTDC_CLK21PI14PF3 — вывод 22: ADC3_IN9, FMC_A322PF3PF4 — вывод 23: ADC3_IN14, FMC_A423PF4PF5 — вывод 24: ADC3_IN15, FMC_A524PF5VSS — вывод 2525VSSVDD — вывод 2626VDDPF6 — вывод 27: ADC3_IN4, FMC_NIORD, SAI1_SD_B, SPI5_NSS, TIM10_CH1, UART7_RX27PF6PF7 — вывод 28: ADC3_IN5, FMC_NREG, SAI1_MCLK_B, SPI5_SCK, TIM11_CH1, UART7_TX28PF7PF8 — вывод 29: ADC3_IN6, FMC_NIOWR, SAI1_SCK_B, SPI5_MISO, TIM13_CH129PF8PF9 — вывод 30: ADC3_IN7, DAC_EXTI9, FMC_CD, SAI1_FS_B, SPI5_MOSI, TIM14_CH130PF9PF10 — вывод 31: ADC3_IN8, DCMI_D11, FMC_INTR, LTDC_DE31PF10PH0/OSC_IN — вывод 32: RCC_OSC_IN32PH0/OSC_INPH1/OSC_OUT — вывод 33: RCC_OSC_OUT33PH1/OSC_OUTNRST — вывод 3434NRSTPC0 — вывод 35: ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE, USB_OTG_HS_ULPI_STP35PC0PC1 — вывод 36: ADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC36PC1PC2 — вывод 37: ADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2, FMC_SDNE0, I2S2_ext_SD, SPI2_MISO, USB_OTG_HS_ULPI_DIR37PC2PC3 — вывод 38: ADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXT38PC3VDD — вывод 3939VDDVSSA — вывод 4040VSSAVREF+ — вывод 4141VREF+VDDA — вывод 4242VDDAPA0/WKUP — вывод 43: ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS43PA0/WKUPPA1 — вывод 44: ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK, ETH_RX_CLK, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTS44PA1PA2 — вывод 45: ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX45PA2PH2 — вывод 46: ETH_CRS, FMC_SDCKE0, LTDC_R046PH2PH3 — вывод 47: ETH_COL, FMC_SDNE0, LTDC_R147PH3PH4 — вывод 48: I2C2_SCL, USB_OTG_HS_ULPI_NXT48PH4PH5 — вывод 49: FMC_SDNWE, I2C2_SDA, SPI5_NSS49PH5PA3 — вывод 50: ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL, LTDC_B5, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D050PA3VSS — вывод 5151VSSVDD — вывод 5252VDDPA4 — вывод 53: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S3_WS, LTDC_VSYNC, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOF53PA4PA5 — вывод 54: ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK54PA5PA6 — вывод 55: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, LTDC_G2, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN55PA6PA7 — вывод 56: ADC1_IN7, ADC2_IN7, ETH_CRS_DV, ETH_RX_DV, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N56PA7PC4 — вывод 57: ADC1_IN14, ADC2_IN14, ETH_RXD057PC4PC5 — вывод 58: ADC1_IN15, ADC2_IN15, ETH_RXD158PC5VDD — вывод 5959VDDVSS — вывод 6060VSSPB0 — вывод 61: ADC1_IN8, ADC2_IN8, ETH_RXD2, LTDC_R3, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USB_OTG_HS_ULPI_D161PB0PB1 — вывод 62: ADC1_IN9, ADC2_IN9, ETH_RXD3, LTDC_R6, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D262PB1PB2/BOOT1 — вывод 6363PB2/BOOT1PI15 — вывод 64: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LTDC_R064PI15PJ0 — вывод 65: LTDC_R165PJ0PJ1 — вывод 66: LTDC_R266PJ1PJ2 — вывод 67: LTDC_R367PJ2PJ3 — вывод 68: LTDC_R468PJ3PJ4 — вывод 69: LTDC_R569PJ4PF11 — вывод 70: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12, FMC_SDNRAS, SPI5_MOSI70PF11PF12 — вывод 71: FMC_A671PF12VSS — вывод 7272VSSVDD — вывод 7373VDDPF13 — вывод 74: FMC_A774PF13PF14 — вывод 75: FMC_A875PF14PF15 — вывод 76: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A976PF15PG0 — вывод 77: FMC_A1077PG0PG1 — вывод 78: FMC_A1178PG1PE7 — вывод 79: FMC_D4, FMC_DA4, TIM1_ETR, UART7_RX79PE7PE8 — вывод 80: FMC_D5, FMC_DA5, TIM1_CH1N, UART7_TX80PE8PE9 — вывод 81: DAC_EXTI9, FMC_D6, FMC_DA6, TIM1_CH181PE9VSS — вывод 8282VSSVDD — вывод 8383VDDPE10 — вывод 84: FMC_D7, FMC_DA7, TIM1_CH2N84PE10PE11 — вывод 85: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8, FMC_DA8, LTDC_G3, SPI4_NSS, TIM1_CH285PE11PE12 — вывод 86: FMC_D9, FMC_DA9, LTDC_B4, SPI4_SCK, TIM1_CH3N86PE12PE13 — вывод 87: FMC_D10, FMC_DA10, LTDC_DE, SPI4_MISO, TIM1_CH387PE13PE14 — вывод 88: FMC_D11, FMC_DA11, LTDC_CLK, SPI4_MOSI, TIM1_CH488PE14PE15 — вывод 89: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12, FMC_DA12, LTDC_R7, TIM1_BKIN89PE15PB10 — вывод 90: ETH_RX_ER, I2C2_SCL, I2S2_CK, LTDC_G4, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D390PB10PB11 — вывод 91: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN, I2C2_SDA, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D491PB11VCAP_1 — вывод 9292VCAP_1VSS — вывод 9393VSSVDD — вывод 9494VDDPJ5 — вывод 95: LTDC_R695PJ5PH6 — вывод 96: DCMI_D8, ETH_RXD2, FMC_SDNE1, I2C2_SMBA, SPI5_SCK, TIM12_CH196PH6PH7 — вывод 97: DCMI_D9, ETH_RXD3, FMC_SDCKE1, I2C3_SCL, SPI5_MISO97PH7PH8 — вывод 98: DCMI_HSYNC, FMC_D16, I2C3_SDA, LTDC_R298PH8PH9 — вывод 99: DAC_EXTI9, DCMI_D0, FMC_D17, I2C3_SMBA, LTDC_R3, TIM12_CH299PH9PH10 — вывод 100: DCMI_D1, FMC_D18, LTDC_R4, TIM5_CH1100PH10PH11 — вывод 101: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2, FMC_D19, LTDC_R5, TIM5_CH2101PH11PH12 — вывод 102: DCMI_D3, FMC_D20, LTDC_R6, TIM5_CH3102PH12VDD — вывод 103103VDDPB12 — вывод 104: CAN2_RX, ETH_TXD0, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D5104PB12PB13 — вывод 105: CAN2_TX, ETH_TXD1, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUS105PB13PB14 — вывод 106: I2S2_ext_SD, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTS, USB_OTG_HS_DM106PB14PB15 — вывод 107: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DP107PB15PD8 — вывод 108: FMC_D13, FMC_DA13, USART3_TX108PD8PD9 — вывод 109: DAC_EXTI9, FMC_D14, FMC_DA14, USART3_RX109PD9PD10 — вывод 110: FMC_D15, FMC_DA15, LTDC_B3, USART3_CK110PD10PD11 — вывод 111: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, USART3_CTS111PD11PD12 — вывод 112: FMC_A17, FMC_ALE, TIM4_CH1, USART3_RTS112PD12PD13 — вывод 113: FMC_A18, TIM4_CH2113PD13VSS — вывод 114114VSSVDD — вывод 115115VDDPD14 — вывод 116: FMC_D0, FMC_DA0, TIM4_CH3116PD14PD15 — вывод 117: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1, FMC_DA1, TIM4_CH4117PD15PJ6 — вывод 118: LTDC_R7118PJ6PJ7 — вывод 119: LTDC_G0119PJ7PJ8 — вывод 120: LTDC_G1120PJ8PJ9 — вывод 121: DAC_EXTI9, LTDC_G2121PJ9PJ10 — вывод 122: LTDC_G3122PJ10PJ11 — вывод 123: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G4123PJ11VDD — вывод 124124VDDVSS — вывод 125125VSSPK0 — вывод 126: LTDC_G5126PK0PK1 — вывод 127: LTDC_G6127PK1PK2 — вывод 128: LTDC_G7128PK2PG2 — вывод 129: FMC_A12129PG2PG3 — вывод 130: FMC_A13130PG3PG4 — вывод 131: FMC_A14, FMC_BA0131PG4PG5 — вывод 132: FMC_A15, FMC_BA1132PG5PG6 — вывод 133: DCMI_D12, FMC_INT2, LTDC_R7133PG6PG7 — вывод 134: DCMI_D13, FMC_INT3, LTDC_CLK, USART6_CK134PG7PG8 — вывод 135: ETH_PPS_OUT, FMC_SDCLK, SPI6_NSS, USART6_RTS135PG8VSS — вывод 136136VSSVDD — вывод 137137VDDPC6 — вывод 138: DCMI_D0, I2S2_MCK, LTDC_HSYNC, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TX138PC6PC7 — вывод 139: DCMI_D1, I2S3_MCK, LTDC_G6, SDIO_D7, TIM3_CH2, TIM8_CH2, USART6_RX139PC7PC8 — вывод 140: DCMI_D2, SDIO_D0, TIM3_CH3, TIM8_CH3, USART6_CK140PC8PC9 — вывод 141: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH4141PC9PA8 — вывод 142: I2C3_SCL, LTDC_R6, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF142PA8PA9 — вывод 143: DAC_EXTI9, DCMI_D0, I2C3_SMBA, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS143PA9PA10 — вывод 144: DCMI_D1, TIM1_CH3, USART1_RX, USB_OTG_FS_ID144PA10PA11 — вывод 145: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, LTDC_R4, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM145PA11PA12 — вывод 146: CAN1_TX, LTDC_R5, TIM1_ETR, USART1_RTS, USB_OTG_FS_DP146PA12PA13 — вывод 147: SYS_JTMS-SWDIO147PA13VCAP_2 — вывод 148148VCAP_2VSS — вывод 149149VSSVDD — вывод 150150VDDPH13 — вывод 151: CAN1_TX, FMC_D21, LTDC_G2, TIM8_CH1N151PH13PH14 — вывод 152: DCMI_D4, FMC_D22, LTDC_G3, TIM8_CH2N152PH14PH15 — вывод 153: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D11, FMC_D23, LTDC_G4, TIM8_CH3N153PH15PI0 — вывод 154: DCMI_D13, FMC_D24, I2S2_WS, LTDC_G5, SPI2_NSS, TIM5_CH4154PI0PI1 — вывод 155: DCMI_D8, FMC_D25, I2S2_CK, LTDC_G6, SPI2_SCK155PI1PI2 — вывод 156: DCMI_D9, FMC_D26, I2S2_ext_SD, LTDC_G7, SPI2_MISO, TIM8_CH4156PI2PI3 — вывод 157: DCMI_D10, FMC_D27, I2S2_SD, SPI2_MOSI, TIM8_ETR157PI3VDD — вывод 158158VDDPA14 — вывод 159: SYS_JTCK-SWCLK159PA14PA15 — вывод 160: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR160PA15PC10 — вывод 161: DCMI_D8, I2S3_CK, LTDC_R2, SDIO_D2, SPI3_SCK, UART4_TX, USART3_TX161PC10PC11 — вывод 162: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, I2S3_ext_SD, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RX162PC11PC12 — вывод 163: DCMI_D9, I2S3_SD, SDIO_CK, SPI3_MOSI, UART5_TX, USART3_CK163PC12PD0 — вывод 164: CAN1_RX, FMC_D2, FMC_DA2164PD0PD1 — вывод 165: CAN1_TX, FMC_D3, FMC_DA3165PD1PD2 — вывод 166: DCMI_D11, SDIO_CMD, TIM3_ETR, UART5_RX166PD2PD3 — вывод 167: DCMI_D5, FMC_CLK, I2S2_CK, LTDC_G7, SPI2_SCK, USART2_CTS167PD3PD4 — вывод 168: FMC_NOE, USART2_RTS168PD4PD5 — вывод 169: FMC_NWE, USART2_TX169PD5VSS — вывод 170170VSSVDD — вывод 171171VDDPD6 — вывод 172: DCMI_D10, FMC_NWAIT, I2S3_SD, LTDC_B2, SAI1_SD_A, SPI3_MOSI, USART2_RX172PD6PD7 — вывод 173: FMC_NCE2, FMC_NE1, USART2_CK173PD7PJ12 — вывод 174: LTDC_B0174PJ12PJ13 — вывод 175: LTDC_B1175PJ13PJ14 — вывод 176: LTDC_B2176PJ14PJ15 — вывод 177: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LTDC_B3177PJ15PG9 — вывод 178: DAC_EXTI9, DCMI_VSYNC, FMC_NCE3, FMC_NE2, USART6_RX178PG9PG10 — вывод 179: DCMI_D2, FMC_NCE4_1, FMC_NE3, LTDC_B2, LTDC_G3179PG10PG11 — вывод 180: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3, ETH_TX_EN, FMC_NCE4_2, LTDC_B3180PG11PG12 — вывод 181: FMC_NE4, LTDC_B1, LTDC_B4, SPI6_MISO, USART6_RTS181PG12PG13 — вывод 182: ETH_TXD0, FMC_A24, SPI6_SCK, USART6_CTS182PG13PG14 — вывод 183: ETH_TXD1, FMC_A25, SPI6_MOSI, USART6_TX183PG14VSS — вывод 184184VSSVDD — вывод 185185VDDPK3 — вывод 186: LTDC_B4186PK3PK4 — вывод 187: LTDC_B5187PK4PK5 — вывод 188: LTDC_B6188PK5PK6 — вывод 189: LTDC_B7189PK6PK7 — вывод 190: LTDC_DE190PK7PG15 — вывод 191: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13, FMC_SDNCAS, USART6_CTS191PG15PB3 — вывод 192: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2192PB3PB4 — вывод 193: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1193PB4PB5 — вывод 194: CAN2_RX, DCMI_D10, ETH_PPS_OUT, FMC_SDCKE1, I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D7194PB5PB6 — вывод 195: CAN2_TX, DCMI_D5, FMC_SDNE1, I2C1_SCL, TIM4_CH1, USART1_TX195PB6PB7 — вывод 196: DCMI_VSYNC, FMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX196PB7BOOT0 — вывод 197197BOOT0PB8 — вывод 198: CAN1_RX, DCMI_D6, ETH_TXD3, I2C1_SCL, LTDC_B6, SDIO_D4, TIM10_CH1, TIM4_CH3198PB8PB9 — вывод 199: CAN1_TX, DAC_EXTI9, DCMI_D7, I2C1_SDA, I2S2_WS, LTDC_B7, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4199PB9PE0 — вывод 200: DCMI_D2, FMC_NBL0, TIM4_ETR, UART8_RX200PE0PE1 — вывод 201: DCMI_D3, FMC_NBL1, UART8_TX201PE1VSS — вывод 202202VSSPDR_ON — вывод 203203PDR_ONVDD — вывод 204204VDDPI4 — вывод 205: DCMI_D5, FMC_NBL2, LTDC_B4, TIM8_BKIN205PI4PI5 — вывод 206: DCMI_VSYNC, FMC_NBL3, LTDC_B5, TIM8_CH1206PI5PI6 — вывод 207: DCMI_D6, FMC_D28, LTDC_B6, TIM8_CH2207PI6PI7 — вывод 208: DCMI_D7, FMC_D29, LTDC_B7, TIM8_CH3208PI7
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (142, AF7)
CTSPA11 (145, AF7)
RTSPA12 (146, AF7)
RXPA10 (144, AF7), PB7 (196, AF7)
TXPA9 (143, AF7), PB6 (195, AF7)
USART2CKPA4 (53, AF7), PD7 (173, AF7)
CTSPA0/WKUP (43, AF7), PD3 (167, AF7)
RTSPA1 (44, AF7), PD4 (168, AF7)
RXPA3 (50, AF7), PD6 (172, AF7)
TXPA2 (45, AF7), PD5 (169, AF7)
USART3CKPB12 (104, AF7), PD10 (110, AF7), PC12 (163, AF7)
CTSPB13 (105, AF7), PD11 (111, AF7)
RTSPB14 (106, AF7), PD12 (112, AF7)
RXPB11 (91, AF7), PD9 (109, AF7), PC11 (162, AF7)
TXPB10 (90, AF7), PD8 (108, AF7), PC10 (161, AF7)
USART6CKPG7 (134, AF8), PC8 (140, AF8)
CTSPG13 (182, AF8), PG15 (191, AF8)
RTSPG8 (135, AF8), PG12 (181, AF8)
RXPC7 (139, AF8), PG9 (178, AF8)
TXPC6 (138, AF8), PG14 (183, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPA1 (44, AF8), PC11 (162, AF8)
TXPA0/WKUP (43, AF8), PC10 (161, AF8)
UART5RXPD2 (166, AF8)
TXPC12 (163, AF8)
UART7RXPF6 (27, AF8), PE7 (79, AF8)
TXPF7 (28, AF8), PE8 (80, AF8)
UART8RXPE0 (200, AF8)
TXPE1 (201, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (55, AF5), PB4 (193, AF5)
MOSIPA7 (56, AF5), PB5 (194, AF5)
NSSPA4 (53, AF5), PA15 (160, AF5)
SCKPA5 (54, AF5), PB3 (192, AF5)
SPI2MISOPC2 (37, AF5), PB14 (106, AF5), PI2 (156, AF5)
MOSIPC3 (38, AF5), PB15 (107, AF5), PI3 (157, AF5)
NSSPB12 (104, AF5), PI0 (154, AF5), PB9 (199, AF5)
SCKPB10 (90, AF5), PB13 (105, AF5), PI1 (155, AF5), PD3 (167, AF5)
SPI3MISOPC11 (162, AF6), PB4 (193, AF6)
MOSIPC12 (163, AF6), PD6 (172, AF5), PB5 (194, AF6)
NSSPA4 (53, AF6), PA15 (160, AF6)
SCKPC10 (161, AF6), PB3 (192, AF6)
SPI4MISOPE5 (4, AF5), PE13 (87, AF5)
MOSIPE6 (5, AF5), PE14 (88, AF5)
NSSPE4 (3, AF5), PE11 (85, AF5)
SCKPE2 (1, AF5), PE12 (86, AF5)
SPI5MISOPF8 (29, AF5), PH7 (97, AF5)
MOSIPF9 (30, AF5), PF11 (70, AF5)
NSSPF6 (27, AF5), PH5 (49, AF5)
SCKPF7 (28, AF5), PH6 (96, AF5)
SPI6MISOPG12 (181, AF5)
MOSIPG14 (183, AF5)
NSSPG8 (135, AF5)
SCKPG13 (182, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (141, AF5)
I2S2CKPB10 (90, AF5), PB13 (105, AF5), PI1 (155, AF5), PD3 (167, AF5)
ext_SDPC2 (37, AF6), PB14 (106, AF6), PI2 (156, AF6)
MCKPC6 (138, AF5)
SDPC3 (38, AF5), PB15 (107, AF5), PI3 (157, AF5)
WSPB12 (104, AF5), PI0 (154, AF5), PB9 (199, AF5)
I2S3CKPC10 (161, AF6), PB3 (192, AF6)
ext_SDPC11 (162, AF5), PB4 (193, AF7)
MCKPC7 (139, AF6)
SDPC12 (163, AF6), PD6 (172, AF5), PB5 (194, AF6)
WSPA4 (53, AF6), PA15 (160, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (195, AF4), PB8 (198, AF4)
SDAPB7 (196, AF4), PB9 (199, AF4)
SMBAPB5 (194, AF4)
I2C2SCLPF1 (17, AF4), PH4 (48, AF4), PB10 (90, AF4)
SDAPF0 (16, AF4), PH5 (49, AF4), PB11 (91, AF4)
SMBAPF2 (18, AF4), PH6 (96, AF4), PB12 (104, AF4)
I2C3SCLPH7 (97, AF4), PA8 (142, AF4)
SDAPH8 (98, AF4), PC9 (141, AF4)
SMBAPH9 (99, AF4), PA9 (143, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPI9 (11, AF9), PA11 (145, AF9), PD0 (164, AF9), PB8 (198, AF9)
TXPA12 (146, AF9), PH13 (151, AF9), PD1 (165, AF9), PB9 (199, AF9)
CAN2RXPB12 (104, AF9), PB5 (194, AF9)
TXPB13 (105, AF9), PB6 (195, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (145, AF10)
DPPA12 (146, AF10)
IDPA10 (144, AF10)
SOFPA8 (142, AF10)
VBUSPA9 (143)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (106, AF12)
DPPB15 (107, AF12)
IDPB12 (104, AF12)
SOFPA4 (53, AF12)
ULPI_CKPA5 (54, AF10)
ULPI_D0PA3 (50, AF10)
ULPI_D1PB0 (61, AF10)
ULPI_D2PB1 (62, AF10)
ULPI_D3PB10 (90, AF10)
ULPI_D4PB11 (91, AF10)
ULPI_D5PB12 (104, AF10)
ULPI_D6PB13 (105, AF10)
ULPI_D7PB5 (194, AF10)
ULPI_DIRPI11 (13, AF10), PC2 (37, AF10)
ULPI_NXTPC3 (38, AF10), PH4 (48, AF10)
ULPI_STPPC0 (35, AF10)
VBUSPB13 (105)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPH3 (47, AF11), PA3 (50, AF11)
CRSPA0/WKUP (43, AF11), PH2 (46, AF11)
CRS_DVPA7 (56, AF11)
MDCPC1 (36, AF11)
MDIOPA2 (45, AF11)
PPS_OUTPG8 (135, AF11), PB5 (194, AF11)
REF_CLKPA1 (44, AF11)
RX_CLKPA1 (44, AF11)
RX_DVPA7 (56, AF11)
RX_ERPI10 (12, AF11), PB10 (90, AF11)
RXD0PC4 (57, AF11)
RXD1PC5 (58, AF11)
RXD2PB0 (61, AF11), PH6 (96, AF11)
RXD3PB1 (62, AF11), PH7 (97, AF11)
TX_CLKPC3 (38, AF11)
TX_ENPB11 (91, AF11), PG11 (180, AF11)
TXD0PB12 (104, AF11), PG13 (182, AF11)
TXD1PB13 (105, AF11), PG14 (183, AF11)
TXD2PC2 (37, AF11)
TXD3PE2 (1, AF11), PB8 (198, AF11)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (163, AF12)
CMDPD2 (166, AF12)
D0PC8 (140, AF12)
D1PC9 (141, AF12)
D2PC10 (161, AF12)
D3PC11 (162, AF12)
D4PB8 (198, AF12)
D5PB9 (199, AF12)
D6PC6 (138, AF12)
D7PC7 (139, AF12)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (3, AF6)
FS_BPF9 (30, AF6)
MCLK_APE2 (1, AF6)
MCLK_BPF7 (28, AF6)
SCK_APE5 (4, AF6)
SCK_BPF8 (29, AF6)
SD_APE6 (5, AF6), PD6 (172, AF6)
SD_BPE3 (2, AF6), PF6 (27, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PI11 (13), PF11 (70), PE11 (85), PB11 (91), PH11 (101), PD11 (111), PJ11 (123), PA11 (145), PC11 (162), PG11 (180)
EXTI15PC15/OSC32_OUT (10), PI15 (64), PF15 (76), PE15 (89), PB15 (107), PD15 (117), PH15 (153), PA15 (160), PJ15 (177), PG15 (191)
IN0PA0/WKUP (43)
IN1PA1 (44)
IN2PA2 (45)
IN3PA3 (50)
IN4PA4 (53)
IN5PA5 (54)
IN6PA6 (55)
IN7PA7 (56)
IN8PB0 (61)
IN9PB1 (62)
IN10PC0 (35)
IN11PC1 (36)
IN12PC2 (37)
IN13PC3 (38)
IN14PC4 (57)
IN15PC5 (58)
ADC2EXTI11PI11 (13), PF11 (70), PE11 (85), PB11 (91), PH11 (101), PD11 (111), PJ11 (123), PA11 (145), PC11 (162), PG11 (180)
EXTI15PC15/OSC32_OUT (10), PI15 (64), PF15 (76), PE15 (89), PB15 (107), PD15 (117), PH15 (153), PA15 (160), PJ15 (177), PG15 (191)
IN0PA0/WKUP (43)
IN1PA1 (44)
IN2PA2 (45)
IN3PA3 (50)
IN4PA4 (53)
IN5PA5 (54)
IN6PA6 (55)
IN7PA7 (56)
IN8PB0 (61)
IN9PB1 (62)
IN10PC0 (35)
IN11PC1 (36)
IN12PC2 (37)
IN13PC3 (38)
IN14PC4 (57)
IN15PC5 (58)
ADC3EXTI11PI11 (13), PF11 (70), PE11 (85), PB11 (91), PH11 (101), PD11 (111), PJ11 (123), PA11 (145), PC11 (162), PG11 (180)
EXTI15PC15/OSC32_OUT (10), PI15 (64), PF15 (76), PE15 (89), PB15 (107), PD15 (117), PH15 (153), PA15 (160), PJ15 (177), PG15 (191)
IN0PA0/WKUP (43)
IN1PA1 (44)
IN2PA2 (45)
IN3PA3 (50)
IN4PF6 (27)
IN5PF7 (28)
IN6PF8 (29)
IN7PF9 (30)
IN8PF10 (31)
IN9PF3 (22)
IN10PC0 (35)
IN11PC1 (36)
IN12PC2 (37)
IN13PC3 (38)
IN14PF4 (23)
IN15PF5 (24)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PI9 (11), PF9 (30), PE9 (81), PH9 (99), PD9 (109), PJ9 (121), PC9 (141), PA9 (143), PG9 (178), PB9 (199)
OUT1PA4 (53)
OUT2PA5 (54)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (55, AF1), PE15 (89, AF1), PB12 (104, AF1)
CH1PE9 (81, AF1), PA8 (142, AF1)
CH1NPA7 (56, AF1), PE8 (80, AF1), PB13 (105, AF1)
CH2PE11 (85, AF1), PA9 (143, AF1)
CH2NPB0 (61, AF1), PE10 (84, AF1), PB14 (106, AF1)
CH3PE13 (87, AF1), PA10 (144, AF1)
CH3NPB1 (62, AF1), PE12 (86, AF1), PB15 (107, AF1)
CH4PE14 (88, AF1), PA11 (145, AF1)
ETRPE7 (79, AF1), PA12 (146, AF1)
TIM2CH1PA0/WKUP (43, AF1), PA5 (54, AF1), PA15 (160, AF1)
CH2PA1 (44, AF1), PB3 (192, AF1)
CH3PA2 (45, AF1), PB10 (90, AF1)
CH4PA3 (50, AF1), PB11 (91, AF1)
ETRPA0/WKUP (43, AF1), PA5 (54, AF1), PA15 (160, AF1)
TIM3CH1PA6 (55, AF2), PC6 (138, AF2), PB4 (193, AF2)
CH2PA7 (56, AF2), PC7 (139, AF2), PB5 (194, AF2)
CH3PB0 (61, AF2), PC8 (140, AF2)
CH4PB1 (62, AF2), PC9 (141, AF2)
ETRPD2 (166, AF2)
TIM4CH1PD12 (112, AF2), PB6 (195, AF2)
CH2PD13 (113, AF2), PB7 (196, AF2)
CH3PD14 (116, AF2), PB8 (198, AF2)
CH4PD15 (117, AF2), PB9 (199, AF2)
ETRPE0 (200, AF2)
TIM5CH1PA0/WKUP (43, AF2), PH10 (100, AF2)
CH2PA1 (44, AF2), PH11 (101, AF2)
CH3PA2 (45, AF2), PH12 (102, AF2)
CH4PA3 (50, AF2), PI0 (154, AF2)
TIM8BKINPA6 (55, AF3), PI4 (205, AF3)
CH1PC6 (138, AF3), PI5 (206, AF3)
CH1NPA5 (54, AF3), PA7 (56, AF3), PH13 (151, AF3)
CH2PC7 (139, AF3), PI6 (207, AF3)
CH2NPB0 (61, AF3), PB14 (106, AF3), PH14 (152, AF3)
CH3PC8 (140, AF3), PI7 (208, AF3)
CH3NPB1 (62, AF3), PB15 (107, AF3), PH15 (153, AF3)
CH4PC9 (141, AF3), PI2 (156, AF3)
ETRPA0/WKUP (43, AF3), PI3 (157, AF3)
TIM9CH1PE5 (4, AF3), PA2 (45, AF3)
CH2PE6 (5, AF3), PA3 (50, AF3)
TIM10CH1PF6 (27, AF3), PB8 (198, AF3)
TIM11CH1PF7 (28, AF3), PB9 (199, AF3)
TIM12CH1PH6 (96, AF9), PB14 (106, AF9)
CH2PH9 (99, AF9), PB15 (107, AF9)
TIM13CH1PF8 (29, AF9), PA6 (55, AF9)
TIM14CH1PF9 (30, AF9), PA7 (56, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (8)
AF2PI8 (7)
REFINPB15 (107, AF0)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (16, AF12)
A1PF1 (17, AF12)
A2PF2 (18, AF12)
A3PF3 (22, AF12)
A4PF4 (23, AF12)
A5PF5 (24, AF12)
A6PF12 (71, AF12)
A7PF13 (74, AF12)
A8PF14 (75, AF12)
A9PF15 (76, AF12)
A10PG0 (77, AF12)
A11PG1 (78, AF12)
A12PG2 (129, AF12)
A13PG3 (130, AF12)
A14PG4 (131, AF12)
A15PG5 (132, AF12)
A16PD11 (111, AF12)
A17PD12 (112, AF12)
A18PD13 (113, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
A24PG13 (182, AF12)
A25PG14 (183, AF12)
ALEPD12 (112, AF12)
BA0PG4 (131, AF12)
BA1PG5 (132, AF12)
CDPF9 (30, AF12)
CLEPD11 (111, AF12)
CLKPD3 (167, AF12)
D0PD14 (116, AF12)
D1PD15 (117, AF12)
D2PD0 (164, AF12)
D3PD1 (165, AF12)
D4PE7 (79, AF12)
D5PE8 (80, AF12)
D6PE9 (81, AF12)
D7PE10 (84, AF12)
D8PE11 (85, AF12)
D9PE12 (86, AF12)
D10PE13 (87, AF12)
D11PE14 (88, AF12)
D12PE15 (89, AF12)
D13PD8 (108, AF12)
D14PD9 (109, AF12)
D15PD10 (110, AF12)
D16PH8 (98, AF12)
D17PH9 (99, AF12)
D18PH10 (100, AF12)
D19PH11 (101, AF12)
D20PH12 (102, AF12)
D21PH13 (151, AF12)
D22PH14 (152, AF12)
D23PH15 (153, AF12)
D24PI0 (154, AF12)
D25PI1 (155, AF12)
D26PI2 (156, AF12)
D27PI3 (157, AF12)
D28PI6 (207, AF12)
D29PI7 (208, AF12)
D30PI9 (11, AF12)
D31PI10 (12, AF12)
DA0PD14 (116, AF12)
DA1PD15 (117, AF12)
DA2PD0 (164, AF12)
DA3PD1 (165, AF12)
DA4PE7 (79, AF12)
DA5PE8 (80, AF12)
DA6PE9 (81, AF12)
DA7PE10 (84, AF12)
DA8PE11 (85, AF12)
DA9PE12 (86, AF12)
DA10PE13 (87, AF12)
DA11PE14 (88, AF12)
DA12PE15 (89, AF12)
DA13PD8 (108, AF12)
DA14PD9 (109, AF12)
DA15PD10 (110, AF12)
INT2PG6 (133, AF12)
INT3PG7 (134, AF12)
INTRPF10 (31, AF12)
NBL0PE0 (200, AF12)
NBL1PE1 (201, AF12)
NBL2PI4 (205, AF12)
NBL3PI5 (206, AF12)
NCE2PD7 (173, AF12)
NCE3PG9 (178, AF12)
NCE4_1PG10 (179, AF12)
NCE4_2PG11 (180, AF12)
NE1PD7 (173, AF12)
NE2PG9 (178, AF12)
NE3PG10 (179, AF12)
NE4PG12 (181, AF12)
NIORDPF6 (27, AF12)
NIOWRPF8 (29, AF12)
NLPB7 (196, AF12)
NOEPD4 (168, AF12)
NREGPF7 (28, AF12)
NWAITPD6 (172, AF12)
NWEPD5 (169, AF12)
SDCKE0PC3 (38, AF12), PH2 (46, AF12)
SDCKE1PH7 (97, AF12), PB5 (194, AF12)
SDCLKPG8 (135, AF12)
SDNCASPG15 (191, AF12)
SDNE0PC2 (37, AF12), PH3 (47, AF12)
SDNE1PH6 (96, AF12), PB6 (195, AF12)
SDNRASPF11 (70, AF12)
SDNWEPC0 (35, AF12), PH5 (49, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PH9 (99, AF13), PC6 (138, AF13), PA9 (143, AF13)
D1PH10 (100, AF13), PC7 (139, AF13), PA10 (144, AF13)
D2PH11 (101, AF13), PC8 (140, AF13), PG10 (179, AF13), PE0 (200, AF13)
D3PH12 (102, AF13), PC9 (141, AF13), PG11 (180, AF13), PE1 (201, AF13)
D4PE4 (3, AF13), PH14 (152, AF13), PC11 (162, AF13)
D5PD3 (167, AF13), PB6 (195, AF13), PI4 (205, AF13)
D6PE5 (4, AF13), PB8 (198, AF13), PI6 (207, AF13)
D7PE6 (5, AF13), PB9 (199, AF13), PI7 (208, AF13)
D8PH6 (96, AF13), PI1 (155, AF13), PC10 (161, AF13)
D9PH7 (97, AF13), PI2 (156, AF13), PC12 (163, AF13)
D10PI3 (157, AF13), PD6 (172, AF13), PB5 (194, AF13)
D11PF10 (31, AF13), PH15 (153, AF13), PD2 (166, AF13)
D12PF11 (70, AF13), PG6 (133, AF13)
D13PG7 (134, AF13), PI0 (154, AF13), PG15 (191, AF13)
HSYNCPA4 (53, AF13), PH8 (98, AF13)
PIXCLKPA6 (55, AF13)
VSYNCPG9 (178, AF13), PB7 (196, AF13), PI5 (206, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (3, AF14), PJ12 (174, AF14)
B1PJ13 (175, AF14), PG12 (181, AF14)
B2PD6 (172, AF14), PJ14 (176, AF14), PG10 (179, AF14)
B3PD10 (110, AF14), PJ15 (177, AF14), PG11 (180, AF14)
B4PE12 (86, AF14), PG12 (181, AF9), PK3 (186, AF14), PI4 (205, AF14)
B5PA3 (50, AF14), PK4 (187, AF14), PI5 (206, AF14)
B6PK5 (188, AF14), PB8 (198, AF14), PI6 (207, AF14)
B7PK6 (189, AF14), PB9 (199, AF14), PI7 (208, AF14)
CLKPI14 (21, AF14), PE14 (88, AF14), PG7 (134, AF14)
DEPF10 (31, AF14), PE13 (87, AF14), PK7 (190, AF14)
G0PE5 (4, AF14), PJ7 (119, AF14)
G1PE6 (5, AF14), PJ8 (120, AF14)
G2PA6 (55, AF14), PJ9 (121, AF14), PH13 (151, AF14)
G3PE11 (85, AF14), PJ10 (122, AF14), PH14 (152, AF14), PG10 (179, AF9)
G4PB10 (90, AF14), PJ11 (123, AF14), PH15 (153, AF14)
G5PB11 (91, AF14), PK0 (126, AF14), PI0 (154, AF14)
G6PK1 (127, AF14), PC7 (139, AF14), PI1 (155, AF14)
G7PK2 (128, AF14), PI2 (156, AF14), PD3 (167, AF14)
HSYNCPI10 (12, AF14), PI12 (19, AF14), PC6 (138, AF14)
R0PH2 (46, AF14), PI15 (64, AF14)
R1PH3 (47, AF14), PJ0 (65, AF14)
R2PJ1 (66, AF14), PH8 (98, AF14), PC10 (161, AF14)
R3PB0 (61, AF9), PJ2 (67, AF14), PH9 (99, AF14)
R4PJ3 (68, AF14), PH10 (100, AF14), PA11 (145, AF14)
R5PJ4 (69, AF14), PH11 (101, AF14), PA12 (146, AF14)
R6PB1 (62, AF9), PJ5 (95, AF14), PH12 (102, AF14), PA8 (142, AF14)
R7PE15 (89, AF14), PJ6 (118, AF14), PG6 (133, AF14)
VSYNCPI9 (11, AF14), PI13 (20, AF14), PA4 (53, AF14)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (159, AF0)
JTDIPA15 (160, AF0)
JTDO-SWOPB3 (192, AF0)
JTMS-SWDIOPA13 (147, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0)
TRACED1PE4 (3, AF0)
TRACED2PE5 (4, AF0)
TRACED3PE6 (5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (142, AF0)
MCO_2PC9 (141, AF0)
OSC_INPH0/OSC_IN (32)
OSC_OUTPH1/OSC_OUT (33)
OSC32_INPC14/OSC32_IN (9)
OSC32_OUTPC15/OSC32_OUT (10)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0/WKUP (43)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 208 выводов корпуса LQFP208 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводETH_TXD3 (AF11), FMC_A23 (AF12), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
2PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
3PE4ввод-выводDCMI_D4 (AF13), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
4PE5ввод-выводDCMI_D6 (AF13), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
5PE6ввод-выводDCMI_D7 (AF13), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_SD_A (AF6), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM9_CH2 (AF3)
6VBATпитание—
7PI8ввод-выводRTC_AF2
8PC13ввод-выводRTC_AF1
9PC14/OSC32_INввод-выводRCC_OSC32_IN
10PC15/OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
11PI9ввод-выводCAN1_RX (AF9), DAC_EXTI9, FMC_D30 (AF12), LTDC_VSYNC (AF14)
12PI10ввод-выводETH_RX_ER (AF11), FMC_D31 (AF12), LTDC_HSYNC (AF14)
13PI11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, USB_OTG_HS_ULPI_DIR (AF10)
14VSSпитание—
15VDDпитание—
16PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
17PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
18PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
19PI12ввод-выводLTDC_HSYNC (AF14)
20PI13ввод-выводLTDC_VSYNC (AF14)
21PI14ввод-выводLTDC_CLK (AF14)
22PF3ввод-выводADC3_IN9, FMC_A3 (AF12)
23PF4ввод-выводADC3_IN14, FMC_A4 (AF12)
24PF5ввод-выводADC3_IN15, FMC_A5 (AF12)
25VSSпитание—
26VDDпитание—
27PF6ввод-выводADC3_IN4, FMC_NIORD (AF12), SAI1_SD_B (AF6), SPI5_NSS (AF5), TIM10_CH1 (AF3), UART7_RX (AF8)
28PF7ввод-выводADC3_IN5, FMC_NREG (AF12), SAI1_MCLK_B (AF6), SPI5_SCK (AF5), TIM11_CH1 (AF3), UART7_TX (AF8)
29PF8ввод-выводADC3_IN6, FMC_NIOWR (AF12), SAI1_SCK_B (AF6), SPI5_MISO (AF5), TIM13_CH1 (AF9)
30PF9ввод-выводADC3_IN7, DAC_EXTI9, FMC_CD (AF12), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF9)
31PF10ввод-выводADC3_IN8, DCMI_D11 (AF13), FMC_INTR (AF12), LTDC_DE (AF14)
32PH0/OSC_INввод-выводRCC_OSC_IN
33PH1/OSC_OUTввод-выводRCC_OSC_OUT
34NRSTсброс—
35PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), USB_OTG_HS_ULPI_STP (AF10)
36PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC (AF11)
37PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2 (AF11), FMC_SDNE0 (AF12), I2S2_ext_SD (AF6), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
38PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
39VDDпитание—
40VSSAпитание—
41VREF+питание—
42VDDAпитание—
43PA0/WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
44PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
45PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
46PH2ввод-выводETH_CRS (AF11), FMC_SDCKE0 (AF12), LTDC_R0 (AF14)
47PH3ввод-выводETH_COL (AF11), FMC_SDNE0 (AF12), LTDC_R1 (AF14)
48PH4ввод-выводI2C2_SCL (AF4), USB_OTG_HS_ULPI_NXT (AF10)
49PH5ввод-выводFMC_SDNWE (AF12), I2C2_SDA (AF4), SPI5_NSS (AF5)
50PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
51VSSпитание—
52VDDпитание—
53PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
54PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
55PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
56PA7ввод-выводADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
57PC4ввод-выводADC1_IN14, ADC2_IN14, ETH_RXD0 (AF11)
58PC5ввод-выводADC1_IN15, ADC2_IN15, ETH_RXD1 (AF11)
59VDDпитание—
60VSSпитание—
61PB0ввод-выводADC1_IN8, ADC2_IN8, ETH_RXD2 (AF11), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10)
62PB1ввод-выводADC1_IN9, ADC2_IN9, ETH_RXD3 (AF11), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
63PB2/BOOT1ввод-вывод—
64PI15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LTDC_R0 (AF14)
65PJ0ввод-выводLTDC_R1 (AF14)
66PJ1ввод-выводLTDC_R2 (AF14)
67PJ2ввод-выводLTDC_R3 (AF14)
68PJ3ввод-выводLTDC_R4 (AF14)
69PJ4ввод-выводLTDC_R5 (AF14)
70PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12), SPI5_MOSI (AF5)
71PF12ввод-выводFMC_A6 (AF12)
72VSSпитание—
73VDDпитание—
74PF13ввод-выводFMC_A7 (AF12)
75PF14ввод-выводFMC_A8 (AF12)
76PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9 (AF12)
77PG0ввод-выводFMC_A10 (AF12)
78PG1ввод-выводFMC_A11 (AF12)
79PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), TIM1_ETR (AF1), UART7_RX (AF8)
80PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), TIM1_CH1N (AF1), UART7_TX (AF8)
81PE9ввод-выводDAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), TIM1_CH1 (AF1)
82VSSпитание—
83VDDпитание—
84PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), TIM1_CH2N (AF1)
85PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SPI4_NSS (AF5), TIM1_CH2 (AF1)
86PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SPI4_SCK (AF5), TIM1_CH3N (AF1)
87PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SPI4_MISO (AF5), TIM1_CH3 (AF1)
88PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
89PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1)
90PB10ввод-выводETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
91PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
92VCAP_1питание—
93VSSпитание—
94VDDпитание—
95PJ5ввод-выводLTDC_R6 (AF14)
96PH6ввод-выводDCMI_D8 (AF13), ETH_RXD2 (AF11), FMC_SDNE1 (AF12), I2C2_SMBA (AF4), SPI5_SCK (AF5), TIM12_CH1 (AF9)
97PH7ввод-выводDCMI_D9 (AF13), ETH_RXD3 (AF11), FMC_SDCKE1 (AF12), I2C3_SCL (AF4), SPI5_MISO (AF5)
98PH8ввод-выводDCMI_HSYNC (AF13), FMC_D16 (AF12), I2C3_SDA (AF4), LTDC_R2 (AF14)
99PH9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), FMC_D17 (AF12), I2C3_SMBA (AF4), LTDC_R3 (AF14), TIM12_CH2 (AF9)
100PH10ввод-выводDCMI_D1 (AF13), FMC_D18 (AF12), LTDC_R4 (AF14), TIM5_CH1 (AF2)
101PH11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2 (AF13), FMC_D19 (AF12), LTDC_R5 (AF14), TIM5_CH2 (AF2)
102PH12ввод-выводDCMI_D3 (AF13), FMC_D20 (AF12), LTDC_R6 (AF14), TIM5_CH3 (AF2)
103VDDпитание—
104PB12ввод-выводCAN2_RX (AF9), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
105PB13ввод-выводCAN2_TX (AF9), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
106PB14ввод-выводI2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
107PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
108PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
109PD9ввод-выводDAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
110PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
111PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), USART3_CTS (AF7)
112PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), TIM4_CH1 (AF2), USART3_RTS (AF7)
113PD13ввод-выводFMC_A18 (AF12), TIM4_CH2 (AF2)
114VSSпитание—
115VDDпитание—
116PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2)
117PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2)
118PJ6ввод-выводLTDC_R7 (AF14)
119PJ7ввод-выводLTDC_G0 (AF14)
120PJ8ввод-выводLTDC_G1 (AF14)
121PJ9ввод-выводDAC_EXTI9, LTDC_G2 (AF14)
122PJ10ввод-выводLTDC_G3 (AF14)
123PJ11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G4 (AF14)
124VDDпитание—
125VSSпитание—
126PK0ввод-выводLTDC_G5 (AF14)
127PK1ввод-выводLTDC_G6 (AF14)
128PK2ввод-выводLTDC_G7 (AF14)
129PG2ввод-выводFMC_A12 (AF12)
130PG3ввод-выводFMC_A13 (AF12)
131PG4ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12)
132PG5ввод-выводFMC_A15 (AF12), FMC_BA1 (AF12)
133PG6ввод-выводDCMI_D12 (AF13), FMC_INT2 (AF12), LTDC_R7 (AF14)
134PG7ввод-выводDCMI_D13 (AF13), FMC_INT3 (AF12), LTDC_CLK (AF14), USART6_CK (AF8)
135PG8ввод-выводETH_PPS_OUT (AF11), FMC_SDCLK (AF12), SPI6_NSS (AF5), USART6_RTS (AF8)
136VSSпитание—
137VDDпитание—
138PC6ввод-выводDCMI_D0 (AF13), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
139PC7ввод-выводDCMI_D1 (AF13), I2S3_MCK (AF6), LTDC_G6 (AF14), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
140PC8ввод-выводDCMI_D2 (AF13), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
141PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
142PA8ввод-выводI2C3_SCL (AF4), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
143PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
144PA10ввод-выводDCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
145PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), LTDC_R4 (AF14), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
146PA12ввод-выводCAN1_TX (AF9), LTDC_R5 (AF14), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
147PA13ввод-выводSYS_JTMS-SWDIO (AF0)
148VCAP_2питание—
149VSSпитание—
150VDDпитание—
151PH13ввод-выводCAN1_TX (AF9), FMC_D21 (AF12), LTDC_G2 (AF14), TIM8_CH1N (AF3)
152PH14ввод-выводDCMI_D4 (AF13), FMC_D22 (AF12), LTDC_G3 (AF14), TIM8_CH2N (AF3)
153PH15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D11 (AF13), FMC_D23 (AF12), LTDC_G4 (AF14), TIM8_CH3N (AF3)
154PI0ввод-выводDCMI_D13 (AF13), FMC_D24 (AF12), I2S2_WS (AF5), LTDC_G5 (AF14), SPI2_NSS (AF5), TIM5_CH4 (AF2)
155PI1ввод-выводDCMI_D8 (AF13), FMC_D25 (AF12), I2S2_CK (AF5), LTDC_G6 (AF14), SPI2_SCK (AF5)
156PI2ввод-выводDCMI_D9 (AF13), FMC_D26 (AF12), I2S2_ext_SD (AF6), LTDC_G7 (AF14), SPI2_MISO (AF5), TIM8_CH4 (AF3)
157PI3ввод-выводDCMI_D10 (AF13), FMC_D27 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3)
158VDDпитание—
159PA14ввод-выводSYS_JTCK-SWCLK (AF0)
160PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1)
161PC10ввод-выводDCMI_D8 (AF13), I2S3_CK (AF6), LTDC_R2 (AF14), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
162PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), I2S3_ext_SD (AF5), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
163PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7)
164PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12)
165PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12)
166PD2ввод-выводDCMI_D11 (AF13), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8)
167PD3ввод-выводDCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7)
168PD4ввод-выводFMC_NOE (AF12), USART2_RTS (AF7)
169PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
170VSSпитание—
171VDDпитание—
172PD6ввод-выводDCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7)
173PD7ввод-выводFMC_NCE2 (AF12), FMC_NE1 (AF12), USART2_CK (AF7)
174PJ12ввод-выводLTDC_B0 (AF14)
175PJ13ввод-выводLTDC_B1 (AF14)
176PJ14ввод-выводLTDC_B2 (AF14)
177PJ15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LTDC_B3 (AF14)
178PG9ввод-выводDAC_EXTI9, DCMI_VSYNC (AF13), FMC_NCE3 (AF12), FMC_NE2 (AF12), USART6_RX (AF8)
179PG10ввод-выводDCMI_D2 (AF13), FMC_NCE4_1 (AF12), FMC_NE3 (AF12), LTDC_B2 (AF14), LTDC_G3 (AF9)
180PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), ETH_TX_EN (AF11), FMC_NCE4_2 (AF12), LTDC_B3 (AF14)
181PG12ввод-выводFMC_NE4 (AF12), LTDC_B1 (AF14), LTDC_B4 (AF9), SPI6_MISO (AF5), USART6_RTS (AF8)
182PG13ввод-выводETH_TXD0 (AF11), FMC_A24 (AF12), SPI6_SCK (AF5), USART6_CTS (AF8)
183PG14ввод-выводETH_TXD1 (AF11), FMC_A25 (AF12), SPI6_MOSI (AF5), USART6_TX (AF8)
184VSSпитание—
185VDDпитание—
186PK3ввод-выводLTDC_B4 (AF14)
187PK4ввод-выводLTDC_B5 (AF14)
188PK5ввод-выводLTDC_B6 (AF14)
189PK6ввод-выводLTDC_B7 (AF14)
190PK7ввод-выводLTDC_DE (AF14)
191PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF8)
192PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
193PB4ввод-выводI2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
194PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
195PB6ввод-выводCAN2_TX (AF9), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
196PB7ввод-выводDCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
197BOOT0загрузка—
198PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), ETH_TXD3 (AF11), I2C1_SCL (AF4), LTDC_B6 (AF14), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
199PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), LTDC_B7 (AF14), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
200PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), TIM4_ETR (AF2), UART8_RX (AF8)
201PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), UART8_TX (AF8)
202VSSпитание—
203PDR_ONсброс—
204VDDпитание—
205PI4ввод-выводDCMI_D5 (AF13), FMC_NBL2 (AF12), LTDC_B4 (AF14), TIM8_BKIN (AF3)
206PI5ввод-выводDCMI_VSYNC (AF13), FMC_NBL3 (AF12), LTDC_B5 (AF14), TIM8_CH1 (AF3)
207PI6ввод-выводDCMI_D6 (AF13), FMC_D28 (AF12), LTDC_B6 (AF14), TIM8_CH2 (AF3)
208PI7ввод-выводDCMI_D7 (AF13), FMC_D29 (AF12), LTDC_B7 (AF14), TIM8_CH3 (AF3)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VCAP92, 148вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD15, 26, 39, 52, 59, 73, 83, 94, 103, 115, 124, 137, 150, 158, 171, 185, 204питание цифровой части и линий ввода-вывода
VDDA42питание аналоговой части: АЦП, ЦАП, генераторы
VREF+41верхнее опорное напряжение АЦП и ЦАП
VSS14, 25, 51, 60, 72, 82, 93, 114, 125, 136, 149, 170, 184, 202общий провод (земля)
VSSA40общий провод аналоговой части
NRST34сброс, активный уровень — низкий
PDR_ON203управление внутренней схемой сброса по питанию
BOOT0197выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F439B(G-I)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F439BGSTM32F439BGTx1 МБ192 КБ
STM32F439BISTM32F439BITx2 МБ192 КБ

Линейка STM32F429/439, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP208, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F429BE, STM32F429BG, STM32F429BISTM32F429/439208 из 208выводы совпадают полностью
STM32F746B(E-G)TxSTM32F7x6207 из 208137: VDD → VDDUSB
STM32F756BGTxSTM32F7x6207 из 208137: VDD → VDDUSB
STM32H742B(G-I)TxSTM32H742207 из 208137: VDD → VDD33_USB
STM32H743BGTxSTM32H743/753207 из 208137: VDD → VDD33_USB
STM32H743BITxSTM32H743/753207 из 208137: VDD → VDD33_USB
STM32H753BITxSTM32H743/753207 из 208137: VDD → VDD33_USB
STM32F765B(G-I)TxSTM32F7x5206 из 208137: VDD → VDDUSB; 171: VDD → VDDSDMMC
STM32F767B(G-I)TxSTM32F7x7206 из 208137: VDD → VDDUSB; 171: VDD → VDDSDMMC
STM32F777BITxSTM32F7x7206 из 208137: VDD → VDDUSB; 171: VDD → VDDSDMMC
STM32F769B(G-I)TxSTM32F7x9195 из 208118: PJ6 → VDDDSI; 119: PJ7 → VCAPDSI; 120: PJ8 → DSIHOST_D0P; 121: PJ9 → DSIHOST_D0N; 122: PJ10 → VSSDSI; 123: PJ11 → DSIHOST_CKP; 124: VDD → DSIHOST_CKN; 125: VSS → VDD12DSI; 126: PK0 → DSIHOST_D1P; 127: PK1 → DSIHOST_D1N; 128: PK2 → VSSDSI; 137: VDD → VDDUSB
STM32F779BITxSTM32F7x9195 из 208118: PJ6 → VDDDSI; 119: PJ7 → VCAPDSI; 120: PJ8 → DSIHOST_D0P; 121: PJ9 → DSIHOST_D0N; 122: PJ10 → VSSDSI; 123: PJ11 → DSIHOST_CKP; 124: VDD → DSIHOST_CKN; 125: VSS → VDD12DSI; 126: PK0 → DSIHOST_D1P; 127: PK1 → DSIHOST_D1N; 128: PK2 → VSSDSI; 137: VDD → VDDUSB

Частые вопросы

На каких выводах USART1 у STM32F439BG?

В корпусе LQFP208 сигнал USART1_TX выведен на PA9 (вывод 143, AF7) или PB6 (вывод 195, AF7), USART1_RX — на PA10 (вывод 144, AF7) или PB7 (вывод 196, AF7).

Где у STM32F439BG выводы SWD для программатора?

SWDIO — PA13 (вывод 147, AF0), SWCLK — PA14 (вывод 159, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F439BG?

I2C1_SCL — PB6 (вывод 195, AF4) или PB8 (вывод 198, AF4), I2C1_SDA — PB7 (вывод 196, AF4) или PB9 (вывод 199, AF4).

Сколько выводов ввода-вывода у STM32F439BG в корпусе LQFP208?

168 из 208. Ещё 37 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F439BG и STM32F439BI?

Объёмом памяти: STM32F439BG — 1 МБ флеш-памяти и 192 КБ ОЗУ, STM32F439BI — 2 МБ флеш-памяти и 192 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F439BG?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
