STM32F765BG и STM32F765BI в корпусе LQFP208: распиновка

STM32F765BG и STM32F765BI — микроконтроллеры STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 1 и 2 МБ флеш-памяти и 384 КБ ОЗУ. Корпус LQFP208 — 208 выводов, из них 168 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 216 МГц
Флеш-память
1 и 2 МБ
ОЗУ
384 КБ
Корпус
LQFP208, 208 выводов
Линий ввода-вывода
168
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

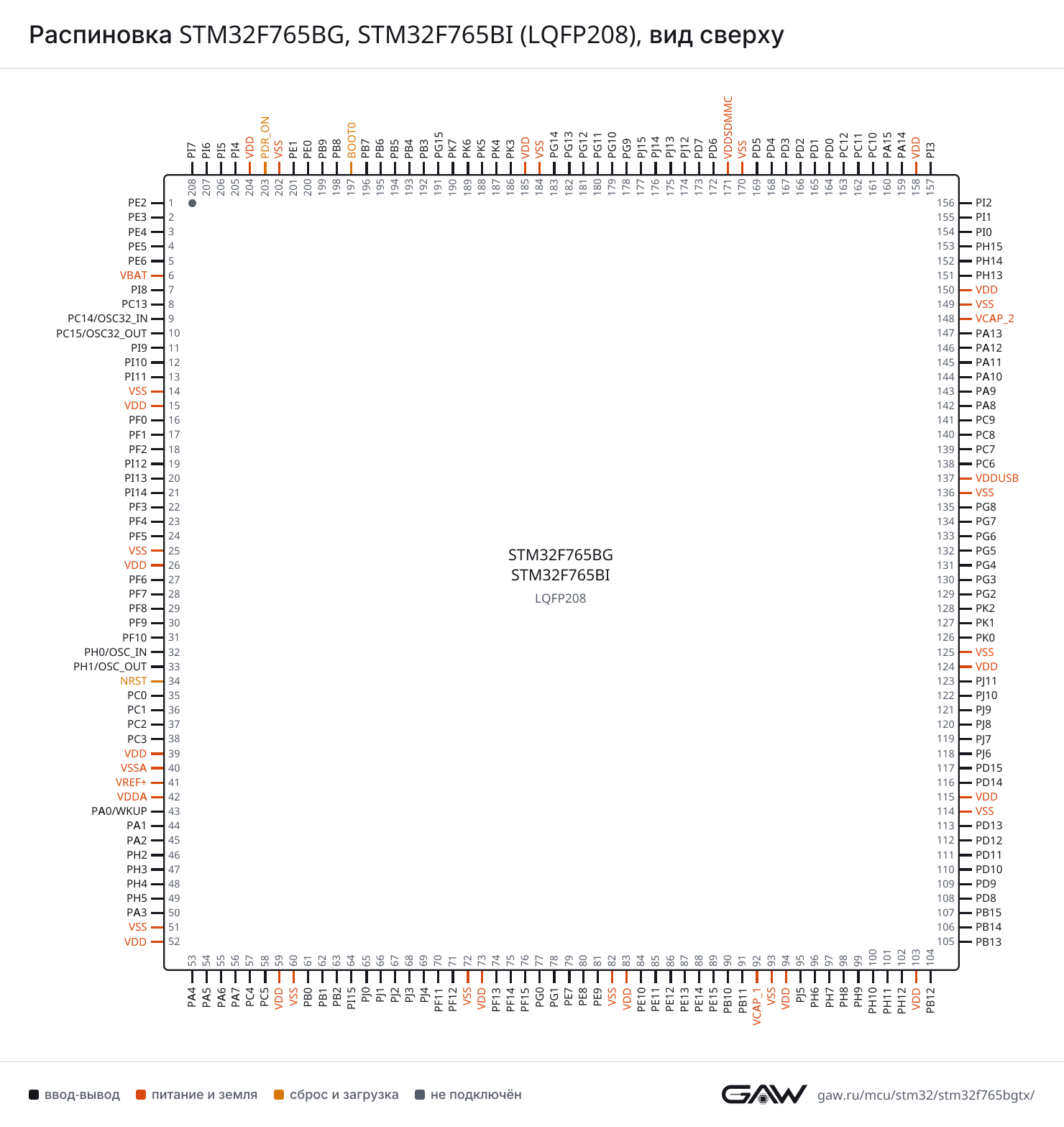

Схема корпуса LQFP208

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F765BG, STM32F765BI в корпусе LQFP208, вид сверхуSTM32F765BGSTM32F765BILQFP208, вид сверхуPE2 — вывод 1: ETH_TXD3, FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLK1PE2PE3 — вывод 2: FMC_A19, SAI1_SD_B, SYS_TRACED02PE3PE4 — вывод 3: DCMI_D4, DFSDM1_DATIN3, FMC_A20, SAI1_FS_A, SPI4_NSS, SYS_TRACED13PE4PE5 — вывод 4: DCMI_D6, DFSDM1_CKIN3, FMC_A21, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH14PE5PE6 — вывод 5: DCMI_D7, FMC_A22, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, SYS_TRACED3, TIM1_BKIN2, TIM9_CH25PE6VBAT — вывод 66VBATPI8 — вывод 7: RTC_TAMP2, RTC_TS, SYS_WKUP57PI8PC13 — вывод 8: RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP48PC13PC14/OSC32_IN — вывод 9: RCC_OSC32_IN9PC14/OSC32_INPC15/OSC32_OUT — вывод 10: RCC_OSC32_OUT10PC15/OSC32_OUTPI9 — вывод 11: CAN1_RX, DAC_EXTI9, FMC_D30, UART4_RX11PI9PI10 — вывод 12: ETH_RX_ER, FMC_D3112PI10PI11 — вывод 13: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, SYS_WKUP6, USB_OTG_HS_ULPI_DIR13PI11VSS — вывод 1414VSSVDD — вывод 1515VDDPF0 — вывод 16: FMC_A0, I2C2_SDA16PF0PF1 — вывод 17: FMC_A1, I2C2_SCL17PF1PF2 — вывод 18: FMC_A2, I2C2_SMBA18PF2PI12 — вывод 1919PI12PI13 — вывод 2020PI13PI14 — вывод 2121PI14PF3 — вывод 22: ADC3_IN9, FMC_A322PF3PF4 — вывод 23: ADC3_IN14, FMC_A423PF4PF5 — вывод 24: ADC3_IN15, FMC_A524PF5VSS — вывод 2525VSSVDD — вывод 2626VDDPF6 — вывод 27: ADC3_IN4, QUADSPI_BK1_IO3, SAI1_SD_B, SPI5_NSS, TIM10_CH1, UART7_RX27PF6PF7 — вывод 28: ADC3_IN5, QUADSPI_BK1_IO2, SAI1_MCLK_B, SPI5_SCK, TIM11_CH1, UART7_TX28PF7PF8 — вывод 29: ADC3_IN6, QUADSPI_BK1_IO0, SAI1_SCK_B, SPI5_MISO, TIM13_CH1, UART7_DE, UART7_RTS29PF8PF9 — вывод 30: ADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1, SAI1_FS_B, SPI5_MOSI, TIM14_CH1, UART7_CTS30PF9PF10 — вывод 31: ADC3_IN8, DCMI_D11, QUADSPI_CLK31PF10PH0/OSC_IN — вывод 32: RCC_OSC_IN32PH0/OSC_INPH1/OSC_OUT — вывод 33: RCC_OSC_OUT33PH1/OSC_OUTNRST — вывод 3434NRSTPC0 — вывод 35: ADC1_IN10, ADC2_IN10, ADC3_IN10, DFSDM1_CKIN0, DFSDM1_DATIN4, FMC_SDNWE, SAI2_FS_B, USB_OTG_HS_ULPI_STP35PC0PC1 — вывод 36: ADC1_IN11, ADC2_IN11, ADC3_IN11, DFSDM1_CKIN4, DFSDM1_DATIN0, ETH_MDC, I2S2_SD, MDIOS_MDC, RTC_TAMP3, RTC_TS, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0, SYS_WKUP336PC1PC2 — вывод 37: ADC1_IN12, ADC2_IN12, ADC3_IN12, DFSDM1_CKIN1, DFSDM1_CKOUT, ETH_TXD2, FMC_SDNE0, SPI2_MISO, USB_OTG_HS_ULPI_DIR37PC2PC3 — вывод 38: ADC1_IN13, ADC2_IN13, ADC3_IN13, DFSDM1_DATIN1, ETH_TX_CLK, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXT38PC3VDD — вывод 3939VDDVSSA — вывод 4040VSSAVREF+ — вывод 4141VREF+VDDA — вывод 4242VDDAPA0/WKUP — вывод 43: ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS, SAI2_SD_B, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS43PA0/WKUPPA1 — вывод 44: ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK, ETH_RX_CLK, QUADSPI_BK1_IO3, SAI2_MCLK_B, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS44PA1PA2 — вывод 45: ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO, MDIOS_MDIO, SAI2_SCK_B, SYS_WKUP2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX45PA2PH2 — вывод 46: ETH_CRS, FMC_SDCKE0, LPTIM1_IN2, QUADSPI_BK2_IO0, SAI2_SCK_B46PH2PH3 — вывод 47: ETH_COL, FMC_SDNE0, QUADSPI_BK2_IO1, SAI2_MCLK_B47PH3PH4 — вывод 48: I2C2_SCL, USB_OTG_HS_ULPI_NXT48PH4PH5 — вывод 49: FMC_SDNWE, I2C2_SDA, SPI5_NSS49PH5PA3 — вывод 50: ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D050PA3VSS — вывод 5151VSSVDD — вывод 5252VDDPA4 — вывод 53: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SPI6_NSS, USART2_CK, USB_OTG_HS_SOF53PA4PA5 — вывод 54: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK54PA5PA6 — вывод 55: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, MDIOS_MDC, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN55PA6PA7 — вывод 56: ADC1_IN7, ADC2_IN7, ETH_CRS_DV, ETH_RX_DV, FMC_SDNWE, I2S1_SD, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N56PA7PC4 — вывод 57: ADC1_IN14, ADC2_IN14, DFSDM1_CKIN2, ETH_RXD0, FMC_SDNE0, I2S1_MCK, SPDIFRX_IN257PC4PC5 — вывод 58: ADC1_IN15, ADC2_IN15, DFSDM1_DATIN2, ETH_RXD1, FMC_SDCKE0, SPDIFRX_IN358PC5VDD — вывод 5959VDDVSS — вывод 6060VSSPB0 — вывод 61: ADC1_IN8, ADC2_IN8, DFSDM1_CKOUT, ETH_RXD2, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D161PB0PB1 — вывод 62: ADC1_IN9, ADC2_IN9, DFSDM1_DATIN1, ETH_RXD3, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D262PB1PB2 — вывод 63: DFSDM1_CKIN1, I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SPI3_MOSI63PB2PI15 — вывод 6464PI15PJ0 — вывод 6565PJ0PJ1 — вывод 6666PJ1PJ2 — вывод 6767PJ2PJ3 — вывод 6868PJ3PJ4 — вывод 6969PJ4PF11 — вывод 70: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12, FMC_SDNRAS, SAI2_SD_B, SPI5_MOSI70PF11PF12 — вывод 71: FMC_A671PF12VSS — вывод 7272VSSVDD — вывод 7373VDDPF13 — вывод 74: DFSDM1_DATIN6, FMC_A7, I2C4_SMBA74PF13PF14 — вывод 75: DFSDM1_CKIN6, FMC_A8, I2C4_SCL75PF14PF15 — вывод 76: FMC_A9, I2C4_SDA76PF15PG0 — вывод 77: FMC_A1077PG0PG1 — вывод 78: FMC_A1178PG1PE7 — вывод 79: DFSDM1_DATIN2, FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RX79PE7PE8 — вывод 80: DFSDM1_CKIN2, FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TX80PE8PE9 — вывод 81: DAC_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1, UART7_DE, UART7_RTS81PE9VSS — вывод 8282VSSVDD — вывод 8383VDDPE10 — вывод 84: DFSDM1_DATIN4, FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N, UART7_CTS84PE10PE11 — вывод 85: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4, FMC_D8, FMC_DA8, SAI2_SD_B, SPI4_NSS, TIM1_CH285PE11PE12 — вывод 86: DFSDM1_DATIN5, FMC_D9, FMC_DA9, SAI2_SCK_B, SPI4_SCK, TIM1_CH3N86PE12PE13 — вывод 87: DFSDM1_CKIN5, FMC_D10, FMC_DA10, SAI2_FS_B, SPI4_MISO, TIM1_CH387PE13PE14 — вывод 88: FMC_D11, FMC_DA11, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH488PE14PE15 — вывод 89: FMC_D12, FMC_DA12, TIM1_BKIN89PE15PB10 — вывод 90: DFSDM1_DATIN7, ETH_RX_ER, I2C2_SCL, I2S2_CK, QUADSPI_BK1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D390PB10PB11 — вывод 91: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7, ETH_TX_EN, I2C2_SDA, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D491PB11VCAP_1 — вывод 9292VCAP_1VSS — вывод 9393VSSVDD — вывод 9494VDDPJ5 — вывод 9595PJ5PH6 — вывод 96: DCMI_D8, ETH_RXD2, FMC_SDNE1, I2C2_SMBA, SPI5_SCK, TIM12_CH196PH6PH7 — вывод 97: DCMI_D9, ETH_RXD3, FMC_SDCKE1, I2C3_SCL, SPI5_MISO97PH7PH8 — вывод 98: DCMI_HSYNC, FMC_D16, I2C3_SDA98PH8PH9 — вывод 99: DAC_EXTI9, DCMI_D0, FMC_D17, I2C3_SMBA, TIM12_CH299PH9PH10 — вывод 100: DCMI_D1, FMC_D18, I2C4_SMBA, TIM5_CH1100PH10PH11 — вывод 101: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2, FMC_D19, I2C4_SCL, TIM5_CH2101PH11PH12 — вывод 102: DCMI_D3, FMC_D20, I2C4_SDA, TIM5_CH3102PH12VDD — вывод 103103VDDPB12 — вывод 104: CAN2_RX, DFSDM1_DATIN1, ETH_TXD0, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, UART5_RX, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D5104PB12PB13 — вывод 105: CAN2_TX, DFSDM1_CKIN1, ETH_TXD1, I2S2_CK, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUS105PB13PB14 — вывод 106: DFSDM1_DATIN2, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTS, USB_OTG_HS_DM106PB14PB15 — вывод 107: DFSDM1_CKIN2, I2S2_SD, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, USART1_RX, USB_OTG_HS_DP107PB15PD8 — вывод 108: DFSDM1_CKIN3, FMC_D13, FMC_DA13, SPDIFRX_IN1, USART3_TX108PD8PD9 — вывод 109: DAC_EXTI9, DFSDM1_DATIN3, FMC_D14, FMC_DA14, USART3_RX109PD9PD10 — вывод 110: DFSDM1_CKOUT, FMC_D15, FMC_DA15, USART3_CK110PD10PD11 — вывод 111: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, QUADSPI_BK1_IO0, SAI2_SD_A, USART3_CTS111PD11PD12 — вывод 112: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM1_IN1, QUADSPI_BK1_IO1, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTS112PD12PD13 — вывод 113: FMC_A18, I2C4_SDA, LPTIM1_OUT, QUADSPI_BK1_IO3, SAI2_SCK_A, TIM4_CH2113PD13VSS — вывод 114114VSSVDD — вывод 115115VDDPD14 — вывод 116: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTS116PD14PD15 — вывод 117: FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTS117PD15PJ6 — вывод 118118PJ6PJ7 — вывод 119119PJ7PJ8 — вывод 120120PJ8PJ9 — вывод 121: DAC_EXTI9121PJ9PJ10 — вывод 122122PJ10PJ11 — вывод 123: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11123PJ11VDD — вывод 124124VDDVSS — вывод 125125VSSPK0 — вывод 126126PK0PK1 — вывод 127127PK1PK2 — вывод 128128PK2PG2 — вывод 129: FMC_A12129PG2PG3 — вывод 130: FMC_A13130PG3PG4 — вывод 131: FMC_A14, FMC_BA0131PG4PG5 — вывод 132: FMC_A15, FMC_BA1132PG5PG6 — вывод 133: DCMI_D12, FMC_NE3133PG6PG7 — вывод 134: DCMI_D13, FMC_INT, SAI1_MCLK_A, USART6_CK134PG7PG8 — вывод 135: ETH_PPS_OUT, FMC_SDCLK, SPDIFRX_IN2, SPI6_NSS, USART6_DE, USART6_RTS135PG8VSS — вывод 136136VSSVDDUSB — вывод 137137VDDUSBPC6 — вывод 138: DCMI_D0, DFSDM1_CKIN3, FMC_NWAIT, I2S2_MCK, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, USART6_TX138PC6PC7 — вывод 139: DCMI_D1, DFSDM1_DATIN3, FMC_NE1, I2S3_MCK, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, USART6_RX139PC7PC8 — вывод 140: DCMI_D2, FMC_NCE, FMC_NE2, SDMMC1_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CK140PC8PC9 — вывод 141: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTS141PC9PA8 — вывод 142: CAN3_RX, I2C3_SCL, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, UART7_RX, USART1_CK, USB_OTG_FS_SOF142PA8PA9 — вывод 143: DAC_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS143PA9PA10 — вывод 144: DCMI_D1, MDIOS_MDIO, TIM1_CH3, USART1_RX, USB_OTG_FS_ID144PA10PA11 — вывод 145: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, I2S2_WS, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USB_OTG_FS_DM145PA11PA12 — вывод 146: CAN1_TX, I2S2_CK, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_OTG_FS_DP146PA12PA13 — вывод 147: SYS_JTMS-SWDIO147PA13VCAP_2 — вывод 148148VCAP_2VSS — вывод 149149VSSVDD — вывод 150150VDDPH13 — вывод 151: CAN1_TX, FMC_D21, TIM8_CH1N, UART4_TX151PH13PH14 — вывод 152: CAN1_RX, DCMI_D4, FMC_D22, TIM8_CH2N, UART4_RX152PH14PH15 — вывод 153: DCMI_D11, FMC_D23, TIM8_CH3N153PH15PI0 — вывод 154: DCMI_D13, FMC_D24, I2S2_WS, SPI2_NSS, TIM5_CH4154PI0PI1 — вывод 155: DCMI_D8, FMC_D25, I2S2_CK, SPI2_SCK, TIM8_BKIN2155PI1PI2 — вывод 156: DCMI_D9, FMC_D26, SPI2_MISO, TIM8_CH4156PI2PI3 — вывод 157: DCMI_D10, FMC_D27, I2S2_SD, SPI2_MOSI, TIM8_ETR157PI3VDD — вывод 158158VDDPA14 — вывод 159: SYS_JTCK-SWCLK159PA14PA15 — вывод 160: CAN3_TX, CEC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SPI6_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TX160PA15PC10 — вывод 161: DCMI_D8, DFSDM1_CKIN5, I2S3_CK, QUADSPI_BK1_IO1, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TX161PC10PC11 — вывод 162: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, DFSDM1_DATIN5, QUADSPI_BK2_NCS, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RX162PC11PC12 — вывод 163: DCMI_D9, I2S3_SD, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CK163PC12PD0 — вывод 164: CAN1_RX, DFSDM1_CKIN6, DFSDM1_DATIN7, FMC_D2, FMC_DA2, UART4_RX164PD0PD1 — вывод 165: CAN1_TX, DFSDM1_CKIN7, DFSDM1_DATIN6, FMC_D3, FMC_DA3, UART4_TX165PD1PD2 — вывод 166: DCMI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, UART5_RX166PD2PD3 — вывод 167: DCMI_D5, DFSDM1_CKOUT, DFSDM1_DATIN0, FMC_CLK, I2S2_CK, SPI2_SCK, USART2_CTS167PD3PD4 — вывод 168: DFSDM1_CKIN0, FMC_NOE, USART2_DE, USART2_RTS168PD4PD5 — вывод 169: FMC_NWE, USART2_TX169PD5VSS — вывод 170170VSSVDDSDMMC — вывод 171171VDDSDMMCPD6 — вывод 172: DCMI_D10, DFSDM1_CKIN4, DFSDM1_DATIN1, FMC_NWAIT, I2S3_SD, SAI1_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RX172PD6PD7 — вывод 173: DFSDM1_CKIN1, DFSDM1_DATIN4, FMC_NE1, I2S1_SD, SDMMC2_CMD, SPDIFRX_IN0, SPI1_MOSI, USART2_CK173PD7PJ12 — вывод 174174PJ12PJ13 — вывод 175175PJ13PJ14 — вывод 176176PJ14PJ15 — вывод 177177PJ15PG9 — вывод 178: DAC_EXTI9, DCMI_VSYNC, FMC_NCE, FMC_NE2, QUADSPI_BK2_IO2, SAI2_FS_B, SDMMC2_D0, SPDIFRX_IN3, SPI1_MISO, USART6_RX178PG9PG10 — вывод 179: DCMI_D2, FMC_NE3, I2S1_WS, SAI2_SD_B, SDMMC2_D1, SPI1_NSS179PG10PG11 — вывод 180: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3, ETH_TX_EN, I2S1_CK, SDMMC2_D2, SPDIFRX_IN0, SPI1_SCK180PG11PG12 — вывод 181: FMC_NE4, LPTIM1_IN1, SDMMC2_D3, SPDIFRX_IN1, SPI6_MISO, USART6_DE, USART6_RTS181PG12PG13 — вывод 182: ETH_TXD0, FMC_A24, LPTIM1_OUT, SPI6_SCK, SYS_TRACED0, USART6_CTS182PG13PG14 — вывод 183: ETH_TXD1, FMC_A25, LPTIM1_ETR, QUADSPI_BK2_IO3, SPI6_MOSI, SYS_TRACED1, USART6_TX183PG14VSS — вывод 184184VSSVDD — вывод 185185VDDPK3 — вывод 186186PK3PK4 — вывод 187187PK4PK5 — вывод 188188PK5PK6 — вывод 189189PK6PK7 — вывод 190190PK7PG15 — вывод 191: DCMI_D13, FMC_SDNCAS, USART6_CTS191PG15PB3 — вывод 192: CAN3_RX, I2S1_CK, I2S3_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, SYS_JTDO-SWO, TIM2_CH2, UART7_RX192PB3PB4 — вывод 193: CAN3_TX, I2S2_WS, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, SYS_JTRST, TIM3_CH1, UART7_TX193PB4PB5 — вывод 194: CAN2_RX, DCMI_D10, ETH_PPS_OUT, FMC_SDCKE1, I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM3_CH2, UART5_RX, USB_OTG_HS_ULPI_D7194PB5PB6 — вывод 195: CAN2_TX, CEC, DCMI_D5, DFSDM1_DATIN5, FMC_SDNE1, I2C1_SCL, I2C4_SCL, QUADSPI_BK1_NCS, TIM4_CH1, UART5_TX, USART1_TX195PB6PB7 — вывод 196: DCMI_VSYNC, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, I2C4_SDA, TIM4_CH2, USART1_RX196PB7BOOT0 — вывод 197197BOOT0PB8 — вывод 198: CAN1_RX, DCMI_D6, DFSDM1_CKIN7, ETH_TXD3, I2C1_SCL, I2C4_SCL, SDMMC1_D4, SDMMC2_D4, TIM10_CH1, TIM4_CH3, UART5_RX198PB8PB9 — вывод 199: CAN1_TX, DAC_EXTI9, DCMI_D7, DFSDM1_DATIN7, I2C1_SDA, I2C4_SDA, I2C4_SMBA, I2S2_WS, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4, UART5_TX199PB9PE0 — вывод 200: DCMI_D2, FMC_NBL0, LPTIM1_ETR, SAI2_MCLK_A, TIM4_ETR, UART8_RX200PE0PE1 — вывод 201: DCMI_D3, FMC_NBL1, LPTIM1_IN2, UART8_TX201PE1VSS — вывод 202202VSSPDR_ON — вывод 203203PDR_ONVDD — вывод 204204VDDPI4 — вывод 205: DCMI_D5, FMC_NBL2, SAI2_MCLK_A, TIM8_BKIN205PI4PI5 — вывод 206: DCMI_VSYNC, FMC_NBL3, SAI2_SCK_A, TIM8_CH1206PI5PI6 — вывод 207: DCMI_D6, FMC_D28, SAI2_SD_A, TIM8_CH2207PI6PI7 — вывод 208: DCMI_D7, FMC_D29, SAI2_FS_A, TIM8_CH3208PI7
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F765BG, STM32F765BI (LQFP208), вид сверхуРаспиновка LQFP208 картинкой
PNG, 1480 × 1567 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (142, AF7)
CTSPA11 (145, AF7)
DEPA12 (146, AF7)
RTSPA12 (146, AF7)
RXPB15 (107, AF4), PA10 (144, AF7), PB7 (196, AF7)
TXPB14 (106, AF4), PA9 (143, AF7), PB6 (195, AF7)
USART2CKPA4 (53, AF7), PD7 (173, AF7)
CTSPA0/WKUP (43, AF7), PD3 (167, AF7)
DEPA1 (44, AF7), PD4 (168, AF7)
RTSPA1 (44, AF7), PD4 (168, AF7)
RXPA3 (50, AF7), PD6 (172, AF7)
TXPA2 (45, AF7), PD5 (169, AF7)
USART3CKPB12 (104, AF7), PD10 (110, AF7), PC12 (163, AF7)
CTSPB13 (105, AF7), PD11 (111, AF7)
DEPB14 (106, AF7), PD12 (112, AF7)
RTSPB14 (106, AF7), PD12 (112, AF7)
RXPB11 (91, AF7), PD9 (109, AF7), PC11 (162, AF7)
TXPB10 (90, AF7), PD8 (108, AF7), PC10 (161, AF7)
USART6CKPG7 (134, AF8), PC8 (140, AF8)
CTSPG13 (182, AF8), PG15 (191, AF8)
DEPG8 (135, AF8), PG12 (181, AF8)
RTSPG8 (135, AF8), PG12 (181, AF8)
RXPC7 (139, AF8), PG9 (178, AF8)
TXPC6 (138, AF8), PG14 (183, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (61, AF8), PB15 (107, AF8)
DEPB14 (106, AF8), PA15 (160, AF8)
RTSPB14 (106, AF8), PA15 (160, AF8)
RXPI9 (11, AF8), PA1 (44, AF8), PA11 (145, AF6), PH14 (152, AF8), PC11 (162, AF8), PD0 (164, AF8)
TXPA0/WKUP (43, AF8), PA12 (146, AF6), PH13 (151, AF8), PC10 (161, AF8), PD1 (165, AF8)
UART5CTSPC9 (141, AF7)
DEPC8 (140, AF7)
RTSPC8 (140, AF7)
RXPB12 (104, AF8), PD2 (166, AF8), PB5 (194, AF1), PB8 (198, AF7)
TXPB13 (105, AF8), PC12 (163, AF8), PB6 (195, AF1), PB9 (199, AF7)
UART7CTSPF9 (30, AF8), PE10 (84, AF8)
DEPF8 (29, AF8), PE9 (81, AF8)
RTSPF8 (29, AF8), PE9 (81, AF8)
RXPF6 (27, AF8), PE7 (79, AF8), PA8 (142, AF12), PB3 (192, AF12)
TXPF7 (28, AF8), PE8 (80, AF8), PA15 (160, AF12), PB4 (193, AF12)
UART8CTSPD14 (116, AF8)
DEPD15 (117, AF8)
RTSPD15 (117, AF8)
RXPE0 (200, AF8)
TXPE1 (201, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (55, AF5), PG9 (178, AF5), PB4 (193, AF5)
MOSIPA7 (56, AF5), PD7 (173, AF5), PB5 (194, AF5)
NSSPA4 (53, AF5), PA15 (160, AF5), PG10 (179, AF5)
SCKPA5 (54, AF5), PG11 (180, AF5), PB3 (192, AF5)
SPI2MISOPC2 (37, AF5), PB14 (106, AF5), PI2 (156, AF5)
MOSIPC1 (36, AF5), PC3 (38, AF5), PB15 (107, AF5), PI3 (157, AF5)
NSSPB12 (104, AF5), PA11 (145, AF5), PI0 (154, AF5), PB4 (193, AF7), PB9 (199, AF5)
SCKPB10 (90, AF5), PB13 (105, AF5), PA9 (143, AF5), PA12 (146, AF5), PI1 (155, AF5), PD3 (167, AF5)
SPI3MISOPC11 (162, AF6), PB4 (193, AF6)
MOSIPB2 (63, AF7), PC12 (163, AF6), PD6 (172, AF5), PB5 (194, AF6)
NSSPA4 (53, AF6), PA15 (160, AF6)
SCKPC10 (161, AF6), PB3 (192, AF6)
SPI4MISOPE5 (4, AF5), PE13 (87, AF5)
MOSIPE6 (5, AF5), PE14 (88, AF5)
NSSPE4 (3, AF5), PE11 (85, AF5)
SCKPE2 (1, AF5), PE12 (86, AF5)
SPI5MISOPF8 (29, AF5), PH7 (97, AF5)
MOSIPF9 (30, AF5), PF11 (70, AF5)
NSSPF6 (27, AF5), PH5 (49, AF5)
SCKPF7 (28, AF5), PH6 (96, AF5)
SPI6MISOPA6 (55, AF8), PG12 (181, AF5), PB4 (193, AF8)
MOSIPA7 (56, AF8), PG14 (183, AF5), PB5 (194, AF8)
NSSPA4 (53, AF8), PG8 (135, AF5), PA15 (160, AF7)
SCKPA5 (54, AF8), PG13 (182, AF5), PB3 (192, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (141, AF5)
I2S1CKPA5 (54, AF5), PG11 (180, AF5), PB3 (192, AF5)
MCKPC4 (57, AF5)
SDPA7 (56, AF5), PD7 (173, AF5), PB5 (194, AF5)
WSPA4 (53, AF5), PA15 (160, AF5), PG10 (179, AF5)
I2S2CKPB10 (90, AF5), PB13 (105, AF5), PA9 (143, AF5), PA12 (146, AF5), PI1 (155, AF5), PD3 (167, AF5)
MCKPC6 (138, AF5)
SDPC1 (36, AF5), PC3 (38, AF5), PB15 (107, AF5), PI3 (157, AF5)
WSPB12 (104, AF5), PA11 (145, AF5), PI0 (154, AF5), PB4 (193, AF7), PB9 (199, AF5)
I2S3CKPC10 (161, AF6), PB3 (192, AF6)
MCKPC7 (139, AF6)
SDPB2 (63, AF7), PC12 (163, AF6), PD6 (172, AF5), PB5 (194, AF6)
WSPA4 (53, AF6), PA15 (160, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (195, AF4), PB8 (198, AF4)
SDAPB7 (196, AF4), PB9 (199, AF4)
SMBAPB5 (194, AF4)
I2C2SCLPF1 (17, AF4), PH4 (48, AF4), PB10 (90, AF4)
SDAPF0 (16, AF4), PH5 (49, AF4), PB11 (91, AF4)
SMBAPF2 (18, AF4), PH6 (96, AF4), PB12 (104, AF4)
I2C3SCLPH7 (97, AF4), PA8 (142, AF4)
SDAPH8 (98, AF4), PC9 (141, AF4)
SMBAPH9 (99, AF4), PA9 (143, AF4)
I2C4SCLPF14 (75, AF4), PH11 (101, AF4), PD12 (112, AF4), PB6 (195, AF11), PB8 (198, AF1)
SDAPF15 (76, AF4), PH12 (102, AF4), PD13 (113, AF4), PB7 (196, AF11), PB9 (199, AF1)
SMBAPF13 (74, AF4), PH10 (100, AF4), PD11 (111, AF4), PB9 (199, AF11)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPI9 (11, AF9), PA11 (145, AF9), PH14 (152, AF9), PD0 (164, AF9), PB8 (198, AF9)
TXPA12 (146, AF9), PH13 (151, AF9), PD1 (165, AF9), PB9 (199, AF9)
CAN2RXPB12 (104, AF9), PB5 (194, AF9)
TXPB13 (105, AF9), PB6 (195, AF9)
CAN3RXPA8 (142, AF11), PB3 (192, AF11)
TXPA15 (160, AF11), PB4 (193, AF11)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (145, AF10)
DPPA12 (146, AF10)
IDPA10 (144, AF10)
SOFPA8 (142, AF10)
VBUSPA9 (143)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (106, AF12)
DPPB15 (107, AF12)
IDPB12 (104, AF12)
SOFPA4 (53, AF12)
ULPI_CKPA5 (54, AF10)
ULPI_D0PA3 (50, AF10)
ULPI_D1PB0 (61, AF10)
ULPI_D2PB1 (62, AF10)
ULPI_D3PB10 (90, AF10)
ULPI_D4PB11 (91, AF10)
ULPI_D5PB12 (104, AF10)
ULPI_D6PB13 (105, AF10)
ULPI_D7PB5 (194, AF10)
ULPI_DIRPI11 (13, AF10), PC2 (37, AF10)
ULPI_NXTPC3 (38, AF10), PH4 (48, AF10)
ULPI_STPPC0 (35, AF10)
VBUSPB13 (105)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPH3 (47, AF11), PA3 (50, AF11)
CRSPA0/WKUP (43, AF11), PH2 (46, AF11)
CRS_DVPA7 (56, AF11)
MDCPC1 (36, AF11)
MDIOPA2 (45, AF11)
PPS_OUTPG8 (135, AF11), PB5 (194, AF11)
REF_CLKPA1 (44, AF11)
RX_CLKPA1 (44, AF11)
RX_DVPA7 (56, AF11)
RX_ERPI10 (12, AF11), PB10 (90, AF11)
RXD0PC4 (57, AF11)
RXD1PC5 (58, AF11)
RXD2PB0 (61, AF11), PH6 (96, AF11)
RXD3PB1 (62, AF11), PH7 (97, AF11)
TX_CLKPC3 (38, AF11)
TX_ENPB11 (91, AF11), PG11 (180, AF11)
TXD0PB12 (104, AF11), PG13 (182, AF11)
TXD1PB13 (105, AF11), PG14 (183, AF11)
TXD2PC2 (37, AF11)
TXD3PE2 (1, AF11), PB8 (198, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (163, AF12)
CMDPD2 (166, AF12)
D0PC8 (140, AF12)
D1PC9 (141, AF12)
D2PC10 (161, AF12)
D3PC11 (162, AF12)
D4PB8 (198, AF12)
D5PB9 (199, AF12)
D6PC6 (138, AF12)
D7PC7 (139, AF12)
SDMMC2CKPD6 (172, AF11)
CMDPD7 (173, AF11)
D0PB14 (106, AF10), PG9 (178, AF11)
D1PB15 (107, AF10), PG10 (179, AF11)
D2PG11 (180, AF10), PB3 (192, AF10)
D3PG12 (181, AF11), PB4 (193, AF10)
D4PB8 (198, AF10)
D5PB9 (199, AF10)
D6PC6 (138, AF10)
D7PC7 (139, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PF8 (29, AF10), PD11 (111, AF9), PC9 (141, AF9)
BK1_IO1PF9 (30, AF10), PD12 (112, AF9), PC10 (161, AF9)
BK1_IO2PE2 (1, AF9), PF7 (28, AF9)
BK1_IO3PF6 (27, AF9), PA1 (44, AF9), PD13 (113, AF9)
BK1_NCSPB10 (90, AF9), PB6 (195, AF10)
BK2_IO0PH2 (46, AF9), PE7 (79, AF10)
BK2_IO1PH3 (47, AF9), PE8 (80, AF10)
BK2_IO2PE9 (81, AF10), PG9 (178, AF9)
BK2_IO3PE10 (84, AF10), PG14 (183, AF9)
BK2_NCSPC11 (162, AF9)
CLKPF10 (31, AF9), PB2 (63, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (3, AF6)
FS_BPF9 (30, AF6)
MCLK_APE2 (1, AF6), PG7 (134, AF6)
MCLK_BPF7 (28, AF6)
SCK_APE5 (4, AF6)
SCK_BPF8 (29, AF6)
SD_APE6 (5, AF6), PC1 (36, AF6), PB2 (63, AF6), PD6 (172, AF6)
SD_BPE3 (2, AF6), PF6 (27, AF6)
SAI2FS_APD12 (112, AF10), PI7 (208, AF10)
FS_BPC0 (35, AF8), PE13 (87, AF10), PA12 (146, AF8), PG9 (178, AF10)
MCLK_APE0 (200, AF10), PI4 (205, AF10)
MCLK_BPE6 (5, AF10), PA1 (44, AF10), PH3 (47, AF10), PE14 (88, AF10)
SCK_APD13 (113, AF10), PI5 (206, AF10)
SCK_BPA2 (45, AF8), PH2 (46, AF10), PE12 (86, AF10)
SD_APD11 (111, AF10), PI6 (207, AF10)
SD_BPA0/WKUP (43, AF10), PF11 (70, AF10), PE11 (85, AF10), PG10 (179, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PD7 (173, AF8), PG11 (180, AF7)
IN1PD8 (108, AF8), PG12 (181, AF7)
IN2PC4 (57, AF8), PG8 (135, AF7)
IN3PC5 (58, AF8), PG9 (178, AF7)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15 (160, AF4), PB6 (195, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PI11 (13), PF11 (70), PE11 (85), PB11 (91), PH11 (101), PD11 (111), PJ11 (123), PA11 (145), PC11 (162), PG11 (180)
IN0PA0/WKUP (43)
IN1PA1 (44)
IN2PA2 (45)
IN3PA3 (50)
IN4PA4 (53)
IN5PA5 (54)
IN6PA6 (55)
IN7PA7 (56)
IN8PB0 (61)
IN9PB1 (62)
IN10PC0 (35)
IN11PC1 (36)
IN12PC2 (37)
IN13PC3 (38)
IN14PC4 (57)
IN15PC5 (58)
ADC2EXTI11PI11 (13), PF11 (70), PE11 (85), PB11 (91), PH11 (101), PD11 (111), PJ11 (123), PA11 (145), PC11 (162), PG11 (180)
IN0PA0/WKUP (43)
IN1PA1 (44)
IN2PA2 (45)
IN3PA3 (50)
IN4PA4 (53)
IN5PA5 (54)
IN6PA6 (55)
IN7PA7 (56)
IN8PB0 (61)
IN9PB1 (62)
IN10PC0 (35)
IN11PC1 (36)
IN12PC2 (37)
IN13PC3 (38)
IN14PC4 (57)
IN15PC5 (58)
ADC3EXTI11PI11 (13), PF11 (70), PE11 (85), PB11 (91), PH11 (101), PD11 (111), PJ11 (123), PA11 (145), PC11 (162), PG11 (180)
IN0PA0/WKUP (43)
IN1PA1 (44)
IN2PA2 (45)
IN3PA3 (50)
IN4PF6 (27)
IN5PF7 (28)
IN6PF8 (29)
IN7PF9 (30)
IN8PF10 (31)
IN9PF3 (22)
IN10PC0 (35)
IN11PC1 (36)
IN12PC2 (37)
IN13PC3 (38)
IN14PF4 (23)
IN15PF5 (24)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PI9 (11), PF9 (30), PE9 (81), PH9 (99), PD9 (109), PJ9 (121), PC9 (141), PA9 (143), PG9 (178), PB9 (199)
OUT1PA4 (53)
OUT2PA5 (54)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (55, AF1), PE15 (89, AF1), PB12 (104, AF1)
BKIN2PE6 (5, AF1)
CH1PE9 (81, AF1), PA8 (142, AF1)
CH1NPA7 (56, AF1), PE8 (80, AF1), PB13 (105, AF1)
CH2PE11 (85, AF1), PA9 (143, AF1)
CH2NPB0 (61, AF1), PE10 (84, AF1), PB14 (106, AF1)
CH3PE13 (87, AF1), PA10 (144, AF1)
CH3NPB1 (62, AF1), PE12 (86, AF1), PB15 (107, AF1)
CH4PE14 (88, AF1), PA11 (145, AF1)
ETRPE7 (79, AF1), PA12 (146, AF1)
TIM2CH1PA0/WKUP (43, AF1), PA5 (54, AF1), PA15 (160, AF1)
CH2PA1 (44, AF1), PB3 (192, AF1)
CH3PA2 (45, AF1), PB10 (90, AF1)
CH4PA3 (50, AF1), PB11 (91, AF1)
ETRPA0/WKUP (43, AF1), PA5 (54, AF1), PA15 (160, AF1)
TIM3CH1PA6 (55, AF2), PC6 (138, AF2), PB4 (193, AF2)
CH2PA7 (56, AF2), PC7 (139, AF2), PB5 (194, AF2)
CH3PB0 (61, AF2), PC8 (140, AF2)
CH4PB1 (62, AF2), PC9 (141, AF2)
ETRPD2 (166, AF2)
TIM4CH1PD12 (112, AF2), PB6 (195, AF2)
CH2PD13 (113, AF2), PB7 (196, AF2)
CH3PD14 (116, AF2), PB8 (198, AF2)
CH4PD15 (117, AF2), PB9 (199, AF2)
ETRPE0 (200, AF2)
TIM5CH1PA0/WKUP (43, AF2), PH10 (100, AF2)
CH2PA1 (44, AF2), PH11 (101, AF2)
CH3PA2 (45, AF2), PH12 (102, AF2)
CH4PA3 (50, AF2), PI0 (154, AF2)
TIM8BKINPA6 (55, AF3), PI4 (205, AF3)
BKIN2PA8 (142, AF3), PI1 (155, AF3)
CH1PC6 (138, AF3), PI5 (206, AF3)
CH1NPA5 (54, AF3), PA7 (56, AF3), PH13 (151, AF3)
CH2PC7 (139, AF3), PI6 (207, AF3)
CH2NPB0 (61, AF3), PB14 (106, AF3), PH14 (152, AF3)
CH3PC8 (140, AF3), PI7 (208, AF3)
CH3NPB1 (62, AF3), PB15 (107, AF3), PH15 (153, AF3)
CH4PC9 (141, AF3), PI2 (156, AF3)
ETRPA0/WKUP (43, AF3), PI3 (157, AF3)
TIM9CH1PE5 (4, AF3), PA2 (45, AF3)
CH2PE6 (5, AF3), PA3 (50, AF3)
TIM10CH1PF6 (27, AF3), PB8 (198, AF3)
TIM11CH1PF7 (28, AF3), PB9 (199, AF3)
TIM12CH1PH6 (96, AF9), PB14 (106, AF9)
CH2PH9 (99, AF9), PB15 (107, AF9)
TIM13CH1PF8 (29, AF9), PA6 (55, AF9)
TIM14CH1PF9 (30, AF9), PA7 (56, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPG14 (183, AF3), PE0 (200, AF3)
IN1PD12 (112, AF3), PG12 (181, AF3)
IN2PH2 (46, AF3), PE1 (201, AF3)
OUTPD13 (113, AF3), PG13 (182, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13 (8)
REFINPB15 (107, AF0)
TSPI8 (7), PC13 (8), PC1 (36)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (16, AF12)
A1PF1 (17, AF12)
A2PF2 (18, AF12)
A3PF3 (22, AF12)
A4PF4 (23, AF12)
A5PF5 (24, AF12)
A6PF12 (71, AF12)
A7PF13 (74, AF12)
A8PF14 (75, AF12)
A9PF15 (76, AF12)
A10PG0 (77, AF12)
A11PG1 (78, AF12)
A12PG2 (129, AF12)
A13PG3 (130, AF12)
A14PG4 (131, AF12)
A15PG5 (132, AF12)
A16PD11 (111, AF12)
A17PD12 (112, AF12)
A18PD13 (113, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
A24PG13 (182, AF12)
A25PG14 (183, AF12)
ALEPD12 (112, AF12)
BA0PG4 (131, AF12)
BA1PG5 (132, AF12)
CLEPD11 (111, AF12)
CLKPD3 (167, AF12)
D0PD14 (116, AF12)
D1PD15 (117, AF12)
D2PD0 (164, AF12)
D3PD1 (165, AF12)
D4PE7 (79, AF12)
D5PE8 (80, AF12)
D6PE9 (81, AF12)
D7PE10 (84, AF12)
D8PE11 (85, AF12)
D9PE12 (86, AF12)
D10PE13 (87, AF12)
D11PE14 (88, AF12)
D12PE15 (89, AF12)
D13PD8 (108, AF12)
D14PD9 (109, AF12)
D15PD10 (110, AF12)
D16PH8 (98, AF12)
D17PH9 (99, AF12)
D18PH10 (100, AF12)
D19PH11 (101, AF12)
D20PH12 (102, AF12)
D21PH13 (151, AF12)
D22PH14 (152, AF12)
D23PH15 (153, AF12)
D24PI0 (154, AF12)
D25PI1 (155, AF12)
D26PI2 (156, AF12)
D27PI3 (157, AF12)
D28PI6 (207, AF12)
D29PI7 (208, AF12)
D30PI9 (11, AF12)
D31PI10 (12, AF12)
DA0PD14 (116, AF12)
DA1PD15 (117, AF12)
DA2PD0 (164, AF12)
DA3PD1 (165, AF12)
DA4PE7 (79, AF12)
DA5PE8 (80, AF12)
DA6PE9 (81, AF12)
DA7PE10 (84, AF12)
DA8PE11 (85, AF12)
DA9PE12 (86, AF12)
DA10PE13 (87, AF12)
DA11PE14 (88, AF12)
DA12PE15 (89, AF12)
DA13PD8 (108, AF12)
DA14PD9 (109, AF12)
DA15PD10 (110, AF12)
INTPG7 (134, AF12)
NBL0PE0 (200, AF12)
NBL1PE1 (201, AF12)
NBL2PI4 (205, AF12)
NBL3PI5 (206, AF12)
NCEPC8 (140, AF9), PG9 (178, AF12)
NE1PC7 (139, AF9), PD7 (173, AF12)
NE2PC8 (140, AF9), PG9 (178, AF12)
NE3PG6 (133, AF12), PG10 (179, AF12)
NE4PG12 (181, AF12)
NLPB7 (196, AF12)
NOEPD4 (168, AF12)
NWAITPC6 (138, AF9), PD6 (172, AF12)
NWEPD5 (169, AF12)
SDCKE0PC3 (38, AF12), PH2 (46, AF12), PC5 (58, AF12)
SDCKE1PH7 (97, AF12), PB5 (194, AF12)
SDCLKPG8 (135, AF12)
SDNCASPG15 (191, AF12)
SDNE0PC2 (37, AF12), PH3 (47, AF12), PC4 (57, AF12)
SDNE1PH6 (96, AF12), PB6 (195, AF12)
SDNRASPF11 (70, AF12)
SDNWEPC0 (35, AF12), PH5 (49, AF12), PA7 (56, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PH9 (99, AF13), PC6 (138, AF13), PA9 (143, AF13)
D1PH10 (100, AF13), PC7 (139, AF13), PA10 (144, AF13)
D2PH11 (101, AF13), PC8 (140, AF13), PG10 (179, AF13), PE0 (200, AF13)
D3PH12 (102, AF13), PC9 (141, AF13), PG11 (180, AF13), PE1 (201, AF13)
D4PE4 (3, AF13), PH14 (152, AF13), PC11 (162, AF13)
D5PD3 (167, AF13), PB6 (195, AF13), PI4 (205, AF13)
D6PE5 (4, AF13), PB8 (198, AF13), PI6 (207, AF13)
D7PE6 (5, AF13), PB9 (199, AF13), PI7 (208, AF13)
D8PH6 (96, AF13), PI1 (155, AF13), PC10 (161, AF13)
D9PH7 (97, AF13), PI2 (156, AF13), PC12 (163, AF13)
D10PI3 (157, AF13), PD6 (172, AF13), PB5 (194, AF13)
D11PF10 (31, AF13), PH15 (153, AF13), PD2 (166, AF13)
D12PF11 (70, AF13), PG6 (133, AF13)
D13PG7 (134, AF13), PI0 (154, AF13), PG15 (191, AF13)
HSYNCPA4 (53, AF13), PH8 (98, AF13)
PIXCLKPA6 (55, AF13)
VSYNCPG9 (178, AF13), PB7 (196, AF13), PI5 (206, AF13)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PC0 (35, AF3), PD4 (168, AF6)
CKIN1PC2 (37, AF3), PB2 (63, AF10), PB13 (105, AF6), PD7 (173, AF6)
CKIN2PC4 (57, AF3), PE8 (80, AF6), PB15 (107, AF6)
CKIN3PE5 (4, AF10), PD8 (108, AF3), PC6 (138, AF7)
CKIN4PC1 (36, AF10), PE11 (85, AF6), PD6 (172, AF3)
CKIN5PE13 (87, AF6), PC10 (161, AF3), PB7 (196, AF6)
CKIN6PF14 (75, AF6), PD0 (164, AF3)
CKIN7PB11 (91, AF6), PD1 (165, AF6), PB8 (198, AF6)
CKOUTPC2 (37, AF6), PB0 (61, AF6), PE9 (81, AF6), PD10 (110, AF3), PD3 (167, AF3)
DATIN0PC1 (36, AF3), PD3 (167, AF6)
DATIN1PC3 (38, AF3), PB1 (62, AF6), PB12 (104, AF6), PD6 (172, AF10)
DATIN2PC5 (58, AF3), PE7 (79, AF6), PB14 (106, AF6)
DATIN3PE4 (3, AF10), PD9 (109, AF3), PC7 (139, AF7)
DATIN4PC0 (35, AF6), PE10 (84, AF6), PD7 (173, AF3)
DATIN5PE12 (86, AF6), PC11 (162, AF3), PB6 (195, AF6)
DATIN6PF13 (74, AF6), PD1 (165, AF3)
DATIN7PB10 (90, AF6), PD0 (164, AF6), PB9 (199, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (159, AF0)
JTDIPA15 (160, AF0)
JTDO-SWOPB3 (192, AF0)
JTMS-SWDIOPA13 (147, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0), PC1 (36, AF0), PG13 (182, AF0)
TRACED1PE4 (3, AF0), PC8 (140, AF0), PG14 (183, AF0)
TRACED2PE5 (4, AF0), PD2 (166, AF0)
TRACED3PE6 (5, AF0), PC12 (163, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (142, AF0)
MCO_2PC9 (141, AF0)
OSC_INPH0/OSC_IN (32)
OSC_OUTPH1/OSC_OUT (33)
OSC32_INPC14/OSC32_IN (9)
OSC32_OUTPC15/OSC32_OUT (10)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (8)
RTC_TAMP2PI8 (7)
RTC_TAMP3PC1 (36)
SYS_WKUP1PA0/WKUP (43)
SYS_WKUP2PA2 (45)
SYS_WKUP3PC1 (36)
SYS_WKUP4PC13 (8)
SYS_WKUP5PI8 (7)
SYS_WKUP6PI11 (13)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 208 выводов корпуса LQFP208 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводETH_TXD3 (AF11), FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
2PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
3PE4ввод-выводDCMI_D4 (AF13), DFSDM1_DATIN3 (AF10), FMC_A20 (AF12), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
4PE5ввод-выводDCMI_D6 (AF13), DFSDM1_CKIN3 (AF10), FMC_A21 (AF12), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
5PE6ввод-выводDCMI_D7 (AF13), FMC_A22 (AF12), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3)
6VBATпитание—
7PI8ввод-выводRTC_TAMP2, RTC_TS, SYS_WKUP5
8PC13ввод-выводRTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4
9PC14/OSC32_INввод-выводRCC_OSC32_IN
10PC15/OSC32_OUTввод-выводRCC_OSC32_OUT
11PI9ввод-выводCAN1_RX (AF9), DAC_EXTI9, FMC_D30 (AF12), UART4_RX (AF8)
12PI10ввод-выводETH_RX_ER (AF11), FMC_D31 (AF12)
13PI11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, SYS_WKUP6, USB_OTG_HS_ULPI_DIR (AF10)
14VSSпитание—
15VDDпитание—
16PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
17PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
18PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
19PI12ввод-вывод—
20PI13ввод-вывод—
21PI14ввод-вывод—
22PF3ввод-выводADC3_IN9, FMC_A3 (AF12)
23PF4ввод-выводADC3_IN14, FMC_A4 (AF12)
24PF5ввод-выводADC3_IN15, FMC_A5 (AF12)
25VSSпитание—
26VDDпитание—
27PF6ввод-выводADC3_IN4, QUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF6), SPI5_NSS (AF5), TIM10_CH1 (AF3), UART7_RX (AF8)
28PF7ввод-выводADC3_IN5, QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF6), SPI5_SCK (AF5), TIM11_CH1 (AF3), UART7_TX (AF8)
29PF8ввод-выводADC3_IN6, QUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF6), SPI5_MISO (AF5), TIM13_CH1 (AF9), UART7_DE (AF8), UART7_RTS (AF8)
30PF9ввод-выводADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF9), UART7_CTS (AF8)
31PF10ввод-выводADC3_IN8, DCMI_D11 (AF13), QUADSPI_CLK (AF9)
32PH0/OSC_INввод-выводRCC_OSC_IN
33PH1/OSC_OUTввод-выводRCC_OSC_OUT
34NRSTсброс—
35PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_SDNWE (AF12), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
36PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, DFSDM1_CKIN4 (AF10), DFSDM1_DATIN0 (AF3), ETH_MDC (AF11), I2S2_SD (AF5), MDIOS_MDC (AF12), RTC_TAMP3, RTC_TS, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3
37PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), ETH_TXD2 (AF11), FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
38PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, DFSDM1_DATIN1 (AF3), ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
39VDDпитание—
40VSSAпитание—
41VREF+питание—
42VDDAпитание—
43PA0/WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
44PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
45PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), MDIOS_MDIO (AF12), SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
46PH2ввод-выводETH_CRS (AF11), FMC_SDCKE0 (AF12), LPTIM1_IN2 (AF3), QUADSPI_BK2_IO0 (AF9), SAI2_SCK_B (AF10)
47PH3ввод-выводETH_COL (AF11), FMC_SDNE0 (AF12), QUADSPI_BK2_IO1 (AF9), SAI2_MCLK_B (AF10)
48PH4ввод-выводI2C2_SCL (AF4), USB_OTG_HS_ULPI_NXT (AF10)
49PH5ввод-выводFMC_SDNWE (AF12), I2C2_SDA (AF4), SPI5_NSS (AF5)
50PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
51VSSпитание—
52VDDпитание—
53PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
54PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
55PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), MDIOS_MDC (AF12), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
56PA7ввод-выводADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
57PC4ввод-выводADC1_IN14, ADC2_IN14, DFSDM1_CKIN2 (AF3), ETH_RXD0 (AF11), FMC_SDNE0 (AF12), I2S1_MCK (AF5), SPDIFRX_IN2 (AF8)
58PC5ввод-выводADC1_IN15, ADC2_IN15, DFSDM1_DATIN2 (AF3), ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), SPDIFRX_IN3 (AF8)
59VDDпитание—
60VSSпитание—
61PB0ввод-выводADC1_IN8, ADC2_IN8, DFSDM1_CKOUT (AF6), ETH_RXD2 (AF11), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
62PB1ввод-выводADC1_IN9, ADC2_IN9, DFSDM1_DATIN1 (AF6), ETH_RXD3 (AF11), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
63PB2ввод-выводDFSDM1_CKIN1 (AF10), I2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
64PI15ввод-вывод—
65PJ0ввод-вывод—
66PJ1ввод-вывод—
67PJ2ввод-вывод—
68PJ3ввод-вывод—
69PJ4ввод-вывод—
70PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12), SAI2_SD_B (AF10), SPI5_MOSI (AF5)
71PF12ввод-выводFMC_A6 (AF12)
72VSSпитание—
73VDDпитание—
74PF13ввод-выводDFSDM1_DATIN6 (AF6), FMC_A7 (AF12), I2C4_SMBA (AF4)
75PF14ввод-выводDFSDM1_CKIN6 (AF6), FMC_A8 (AF12), I2C4_SCL (AF4)
76PF15ввод-выводFMC_A9 (AF12), I2C4_SDA (AF4)
77PG0ввод-выводFMC_A10 (AF12)
78PG1ввод-выводFMC_A11 (AF12)
79PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
80PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
81PE9ввод-выводDAC_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8)
82VSSпитание—
83VDDпитание—
84PE10ввод-выводDFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8)
85PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
86PE12ввод-выводDFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
87PE13ввод-выводDFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
88PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
89PE15ввод-выводFMC_D12 (AF12), FMC_DA12 (AF12), TIM1_BKIN (AF1)
90PB10ввод-выводDFSDM1_DATIN7 (AF6), ETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), QUADSPI_BK1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
91PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7 (AF6), ETH_TX_EN (AF11), I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
92VCAP_1питание—
93VSSпитание—
94VDDпитание—
95PJ5ввод-вывод—
96PH6ввод-выводDCMI_D8 (AF13), ETH_RXD2 (AF11), FMC_SDNE1 (AF12), I2C2_SMBA (AF4), SPI5_SCK (AF5), TIM12_CH1 (AF9)
97PH7ввод-выводDCMI_D9 (AF13), ETH_RXD3 (AF11), FMC_SDCKE1 (AF12), I2C3_SCL (AF4), SPI5_MISO (AF5)
98PH8ввод-выводDCMI_HSYNC (AF13), FMC_D16 (AF12), I2C3_SDA (AF4)
99PH9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), FMC_D17 (AF12), I2C3_SMBA (AF4), TIM12_CH2 (AF9)
100PH10ввод-выводDCMI_D1 (AF13), FMC_D18 (AF12), I2C4_SMBA (AF4), TIM5_CH1 (AF2)
101PH11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2 (AF13), FMC_D19 (AF12), I2C4_SCL (AF4), TIM5_CH2 (AF2)
102PH12ввод-выводDCMI_D3 (AF13), FMC_D20 (AF12), I2C4_SDA (AF4), TIM5_CH3 (AF2)
103VDDпитание—
104PB12ввод-выводCAN2_RX (AF9), DFSDM1_DATIN1 (AF6), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF8), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
105PB13ввод-выводCAN2_TX (AF9), DFSDM1_CKIN1 (AF6), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF8), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
106PB14ввод-выводDFSDM1_DATIN2 (AF6), SDMMC2_D0 (AF10), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
107PB15ввод-выводDFSDM1_CKIN2 (AF6), I2S2_SD (AF5), RTC_REFIN (AF0), SDMMC2_D1 (AF10), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4), USB_OTG_HS_DP (AF12)
108PD8ввод-выводDFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1 (AF8), USART3_TX (AF7)
109PD9ввод-выводDAC_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
110PD10ввод-выводDFSDM1_CKOUT (AF3), FMC_D15 (AF12), FMC_DA15 (AF12), USART3_CK (AF7)
111PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7)
112PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
113PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2)
114VSSпитание—
115VDDпитание—
116PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8)
117PD15ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8)
118PJ6ввод-вывод—
119PJ7ввод-вывод—
120PJ8ввод-вывод—
121PJ9ввод-выводDAC_EXTI9
122PJ10ввод-вывод—
123PJ11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11
124VDDпитание—
125VSSпитание—
126PK0ввод-вывод—
127PK1ввод-вывод—
128PK2ввод-вывод—
129PG2ввод-выводFMC_A12 (AF12)
130PG3ввод-выводFMC_A13 (AF12)
131PG4ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12)
132PG5ввод-выводFMC_A15 (AF12), FMC_BA1 (AF12)
133PG6ввод-выводDCMI_D12 (AF13), FMC_NE3 (AF12)
134PG7ввод-выводDCMI_D13 (AF13), FMC_INT (AF12), SAI1_MCLK_A (AF6), USART6_CK (AF8)
135PG8ввод-выводETH_PPS_OUT (AF11), FMC_SDCLK (AF12), SPDIFRX_IN2 (AF7), SPI6_NSS (AF5), USART6_DE (AF8), USART6_RTS (AF8)
136VSSпитание—
137VDDUSBпитание—
138PC6ввод-выводDCMI_D0 (AF13), DFSDM1_CKIN3 (AF7), FMC_NWAIT (AF9), I2S2_MCK (AF5), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
139PC7ввод-выводDCMI_D1 (AF13), DFSDM1_DATIN3 (AF7), FMC_NE1 (AF9), I2S3_MCK (AF6), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
140PC8ввод-выводDCMI_D2 (AF13), FMC_NCE (AF9), FMC_NE2 (AF9), SDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8)
141PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
142PA8ввод-выводCAN3_RX (AF11), I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), UART7_RX (AF12), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
143PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
144PA10ввод-выводDCMI_D1 (AF13), MDIOS_MDIO (AF12), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
145PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
146PA12ввод-выводCAN1_TX (AF9), I2S2_CK (AF5), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
147PA13ввод-выводSYS_JTMS-SWDIO (AF0)
148VCAP_2питание—
149VSSпитание—
150VDDпитание—
151PH13ввод-выводCAN1_TX (AF9), FMC_D21 (AF12), TIM8_CH1N (AF3), UART4_TX (AF8)
152PH14ввод-выводCAN1_RX (AF9), DCMI_D4 (AF13), FMC_D22 (AF12), TIM8_CH2N (AF3), UART4_RX (AF8)
153PH15ввод-выводDCMI_D11 (AF13), FMC_D23 (AF12), TIM8_CH3N (AF3)
154PI0ввод-выводDCMI_D13 (AF13), FMC_D24 (AF12), I2S2_WS (AF5), SPI2_NSS (AF5), TIM5_CH4 (AF2)
155PI1ввод-выводDCMI_D8 (AF13), FMC_D25 (AF12), I2S2_CK (AF5), SPI2_SCK (AF5), TIM8_BKIN2 (AF3)
156PI2ввод-выводDCMI_D9 (AF13), FMC_D26 (AF12), SPI2_MISO (AF5), TIM8_CH4 (AF3)
157PI3ввод-выводDCMI_D10 (AF13), FMC_D27 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3)
158VDDпитание—
159PA14ввод-выводSYS_JTCK-SWCLK (AF0)
160PA15ввод-выводCAN3_TX (AF11), CEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF12)
161PC10ввод-выводDCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
162PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
163PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
164PD0ввод-выводCAN1_RX (AF9), DFSDM1_CKIN6 (AF3), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), UART4_RX (AF8)
165PD1ввод-выводCAN1_TX (AF9), DFSDM1_CKIN7 (AF6), DFSDM1_DATIN6 (AF3), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8)
166PD2ввод-выводDCMI_D11 (AF13), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
167PD3ввод-выводDCMI_D5 (AF13), DFSDM1_CKOUT (AF3), DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), I2S2_CK (AF5), SPI2_SCK (AF5), USART2_CTS (AF7)
168PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7)
169PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
170VSSпитание—
171VDDSDMMCпитание—
172PD6ввод-выводDCMI_D10 (AF13), DFSDM1_CKIN4 (AF3), DFSDM1_DATIN1 (AF10), FMC_NWAIT (AF12), I2S3_SD (AF5), SAI1_SD_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
173PD7ввод-выводDFSDM1_CKIN1 (AF6), DFSDM1_DATIN4 (AF3), FMC_NE1 (AF12), I2S1_SD (AF5), SDMMC2_CMD (AF11), SPDIFRX_IN0 (AF8), SPI1_MOSI (AF5), USART2_CK (AF7)
174PJ12ввод-вывод—
175PJ13ввод-вывод—
176PJ14ввод-вывод—
177PJ15ввод-вывод—
178PG9ввод-выводDAC_EXTI9, DCMI_VSYNC (AF13), FMC_NCE (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), SAI2_FS_B (AF10), SDMMC2_D0 (AF11), SPDIFRX_IN3 (AF7), SPI1_MISO (AF5), USART6_RX (AF8)
179PG10ввод-выводDCMI_D2 (AF13), FMC_NE3 (AF12), I2S1_WS (AF5), SAI2_SD_B (AF10), SDMMC2_D1 (AF11), SPI1_NSS (AF5)
180PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), ETH_TX_EN (AF11), I2S1_CK (AF5), SDMMC2_D2 (AF10), SPDIFRX_IN0 (AF7), SPI1_SCK (AF5)
181PG12ввод-выводFMC_NE4 (AF12), LPTIM1_IN1 (AF3), SDMMC2_D3 (AF11), SPDIFRX_IN1 (AF7), SPI6_MISO (AF5), USART6_DE (AF8), USART6_RTS (AF8)
182PG13ввод-выводETH_TXD0 (AF11), FMC_A24 (AF12), LPTIM1_OUT (AF3), SPI6_SCK (AF5), SYS_TRACED0 (AF0), USART6_CTS (AF8)
183PG14ввод-выводETH_TXD1 (AF11), FMC_A25 (AF12), LPTIM1_ETR (AF3), QUADSPI_BK2_IO3 (AF9), SPI6_MOSI (AF5), SYS_TRACED1 (AF0), USART6_TX (AF8)
184VSSпитание—
185VDDпитание—
186PK3ввод-вывод—
187PK4ввод-вывод—
188PK5ввод-вывод—
189PK6ввод-вывод—
190PK7ввод-вывод—
191PG15ввод-выводDCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF8)
192PB3ввод-выводCAN3_RX (AF11), I2S1_CK (AF5), I2S3_CK (AF6), SDMMC2_D2 (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), UART7_RX (AF12)
193PB4ввод-выводCAN3_TX (AF11), I2S2_WS (AF7), SDMMC2_D3 (AF10), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), SYS_JTRST (AF0), TIM3_CH1 (AF2), UART7_TX (AF12)
194PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), SPI6_MOSI (AF8), TIM3_CH2 (AF2), UART5_RX (AF1), USB_OTG_HS_ULPI_D7 (AF10)
195PB6ввод-выводCAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF6), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF11), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), UART5_TX (AF1), USART1_TX (AF7)
196PB7ввод-выводDCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF6), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF11), TIM4_CH2 (AF2), USART1_RX (AF7)
197BOOT0загрузка—
198PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), DFSDM1_CKIN7 (AF6), ETH_TXD3 (AF11), I2C1_SCL (AF4), I2C4_SCL (AF1), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM10_CH1 (AF3), TIM4_CH3 (AF2), UART5_RX (AF7)
199PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF6), I2C1_SDA (AF4), I2C4_SDA (AF1), I2C4_SMBA (AF11), I2S2_WS (AF5), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2), UART5_TX (AF7)
200PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
201PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8)
202VSSпитание—
203PDR_ONсброс—
204VDDпитание—
205PI4ввод-выводDCMI_D5 (AF13), FMC_NBL2 (AF12), SAI2_MCLK_A (AF10), TIM8_BKIN (AF3)
206PI5ввод-выводDCMI_VSYNC (AF13), FMC_NBL3 (AF12), SAI2_SCK_A (AF10), TIM8_CH1 (AF3)
207PI6ввод-выводDCMI_D6 (AF13), FMC_D28 (AF12), SAI2_SD_A (AF10), TIM8_CH2 (AF3)
208PI7ввод-выводDCMI_D7 (AF13), FMC_D29 (AF12), SAI2_FS_A (AF10), TIM8_CH3 (AF3)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VCAP92, 148вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD15, 26, 39, 52, 59, 73, 83, 94, 103, 115, 124, 150, 158, 185, 204питание цифровой части и линий ввода-вывода
VDDA42питание аналоговой части: АЦП, ЦАП, генераторы
VDDSDMMC171—
VDDUSB137питание приёмопередатчика USB
VREF+41верхнее опорное напряжение АЦП и ЦАП
VSS14, 25, 51, 60, 72, 82, 93, 114, 125, 136, 149, 170, 184, 202общий провод (земля)
VSSA40общий провод аналоговой части
NRST34сброс, активный уровень — низкий
PDR_ON203управление внутренней схемой сброса по питанию
BOOT0197выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F765B(G-I)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F765BGSTM32F765BGTx1 МБ384 КБ
STM32F765BISTM32F765BITx2 МБ384 КБ

Линейка STM32F7x5, семейство STM32F7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32F765BG, STM32F765BI. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F765BGT6LQFP 208, 28×28×1,4 мм−40…+85 °Cлоток
STM32F765BIT6LQFP 208, 28×28×1,4 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP208, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F767BG, STM32F767BISTM32F7x7208 из 208выводы совпадают полностьютолько у него: LTDC
STM32F777BISTM32F7x7208 из 208выводы совпадают полностьютолько у него: CRYP, HASH, LTDC
STM32F746BE, STM32F746BGSTM32F7x6207 из 208171: VDDSDMMC → VDDтолько у этого: CAN3, DFSDM1, SDMMC2; только у него: LTDC; флеш-память до 2048 и 1024 КБ; ОЗУ 384 и 320 КБ
STM32F756BGSTM32F7x6207 из 208171: VDDSDMMC → VDDтолько у этого: CAN3, DFSDM1, SDMMC2; только у него: CRYP, HASH, LTDC; флеш-память до 2048 и 1024 КБ; ОЗУ 384 и 320 КБ
STM32F429BE, STM32F429BG, STM32F429BISTM32F429/439206 из 208137: VDDUSB → VDD; 171: VDDSDMMC → VDDтолько у этого: CAN3, DFSDM1, HDMI_CEC, I2C4, I2S1, LPTIM1, QUADSPI, SAI2, SDMMC1, SDMMC2, SPDIFRX; только у него: LTDC, SDIO; частота до 216 и 180 МГц; ОЗУ 384 и 192 КБ
STM32F439BG, STM32F439BISTM32F429/439206 из 208137: VDDUSB → VDD; 171: VDDSDMMC → VDDтолько у этого: CAN3, DFSDM1, HDMI_CEC, I2C4, I2S1, LPTIM1, QUADSPI, SAI2, SDMMC1, SDMMC2, SPDIFRX; только у него: CRYP, HASH, LTDC, SDIO; частота до 216 и 180 МГц; ОЗУ 384 и 192 КБ
STM32H742BG, STM32H742BISTM32H742206 из 208137: VDDUSB → VDD33_USB; 171: VDDSDMMC → VDDтолько у этого: CAN1, CAN2, CAN3, DAC, IWDG, SPDIFRX, TIM10, TIM11, TIM9, WWDG; только у него: COMP1, COMP2, DAC1, FDCAN1, FDCAN2, HRTIM, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, OPAMP1, OPAMP2, SAI3, SAI4, SPDIFRX1, SWPMI1, TIM15, TIM16, TIM17, USB_OTG_FS1, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 480 МГц; ОЗУ 384 и 864 КБ
STM32H743BGSTM32H743/753206 из 208137: VDDUSB → VDD33_USB; 171: VDDSDMMC → VDDтолько у этого: CAN1, CAN2, CAN3, DAC, IWDG, SPDIFRX, TIM10, TIM11, TIM9, WWDG; только у него: COMP1, COMP2, DAC1, FDCAN1, FDCAN2, HRTIM, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, LTDC, OPAMP1, OPAMP2, SAI3, SAI4, SPDIFRX1, SWPMI1, TIM15, TIM16, TIM17, USB_OTG_FS1, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 480 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 384 и 864 КБ
STM32H743BISTM32H743/753206 из 208137: VDDUSB → VDD33_USB; 171: VDDSDMMC → VDDтолько у этого: CAN1, CAN2, CAN3, DAC, IWDG, SPDIFRX, TIM10, TIM11, TIM9, WWDG; только у него: COMP1, COMP2, DAC1, FDCAN1, FDCAN2, HRTIM, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, LTDC, OPAMP1, OPAMP2, SAI3, SAI4, SPDIFRX1, SWPMI1, TIM15, TIM16, TIM17, USB_OTG_FS1, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 480 МГц; ОЗУ 384 и 864 КБ
STM32H753BISTM32H743/753206 из 208137: VDDUSB → VDD33_USB; 171: VDDSDMMC → VDDтолько у этого: CAN1, CAN2, CAN3, DAC, IWDG, SPDIFRX, TIM10, TIM11, TIM9, WWDG; только у него: COMP1, COMP2, CRYP, DAC1, FDCAN1, FDCAN2, HASH, HRTIM, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, LTDC, OPAMP1, OPAMP2, SAI3, SAI4, SPDIFRX1, SWPMI1, TIM15, TIM16, TIM17, USB_OTG_FS1, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 480 МГц; ОЗУ 384 и 864 КБ
STM32F769BG, STM32F769BISTM32F7x9197 из 208118: PJ6 → VDDDSI; 119: PJ7 → VCAPDSI; 120: PJ8 → DSIHOST_D0P; 121: PJ9 → DSIHOST_D0N; 122: PJ10 → VSSDSI; 123: PJ11 → DSIHOST_CKP; 124: VDD → DSIHOST_CKN; 125: VSS → VDD12DSI; 126: PK0 → DSIHOST_D1P; 127: PK1 → DSIHOST_D1N; 128: PK2 → VSSDSIтолько у него: DSIHOST, LTDC
STM32F779BISTM32F7x9197 из 208118: PJ6 → VDDDSI; 119: PJ7 → VCAPDSI; 120: PJ8 → DSIHOST_D0P; 121: PJ9 → DSIHOST_D0N; 122: PJ10 → VSSDSI; 123: PJ11 → DSIHOST_CKP; 124: VDD → DSIHOST_CKN; 125: VSS → VDD12DSI; 126: PK0 → DSIHOST_D1P; 127: PK1 → DSIHOST_D1N; 128: PK2 → VSSDSIтолько у него: CRYP, DSIHOST, HASH, LTDC

Частые вопросы

На каких выводах USART1 у STM32F765BG?

В корпусе LQFP208 сигнал USART1_TX выведен на PB14 (вывод 106, AF4) или PA9 (вывод 143, AF7) или PB6 (вывод 195, AF7), USART1_RX — на PB15 (вывод 107, AF4) или PA10 (вывод 144, AF7) или PB7 (вывод 196, AF7).

Где у STM32F765BG выводы SWD для программатора?

SWDIO — PA13 (вывод 147, AF0), SWCLK — PA14 (вывод 159, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F765BG?

I2C1_SCL — PB6 (вывод 195, AF4) или PB8 (вывод 198, AF4), I2C1_SDA — PB7 (вывод 196, AF4) или PB9 (вывод 199, AF4).

Сколько выводов ввода-вывода у STM32F765BG в корпусе LQFP208?

168 из 208. Ещё 37 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F765BG и STM32F765BI?

Объёмом памяти: STM32F765BG — 1 МБ флеш-памяти и 384 КБ ОЗУ, STM32F765BI — 2 МБ флеш-памяти и 384 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F765BG?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
