STM32F732VE в корпусе LQFP100: распиновка
STM32F732VE — микроконтроллер STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 512 КБ флеш-памяти и 192 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 82 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M7
- Частота ядра
- до 216 МГц
- Флеш-память
- 512 КБ
- ОЗУ
- 192 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 82
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+105 °C, зависит от исполнения

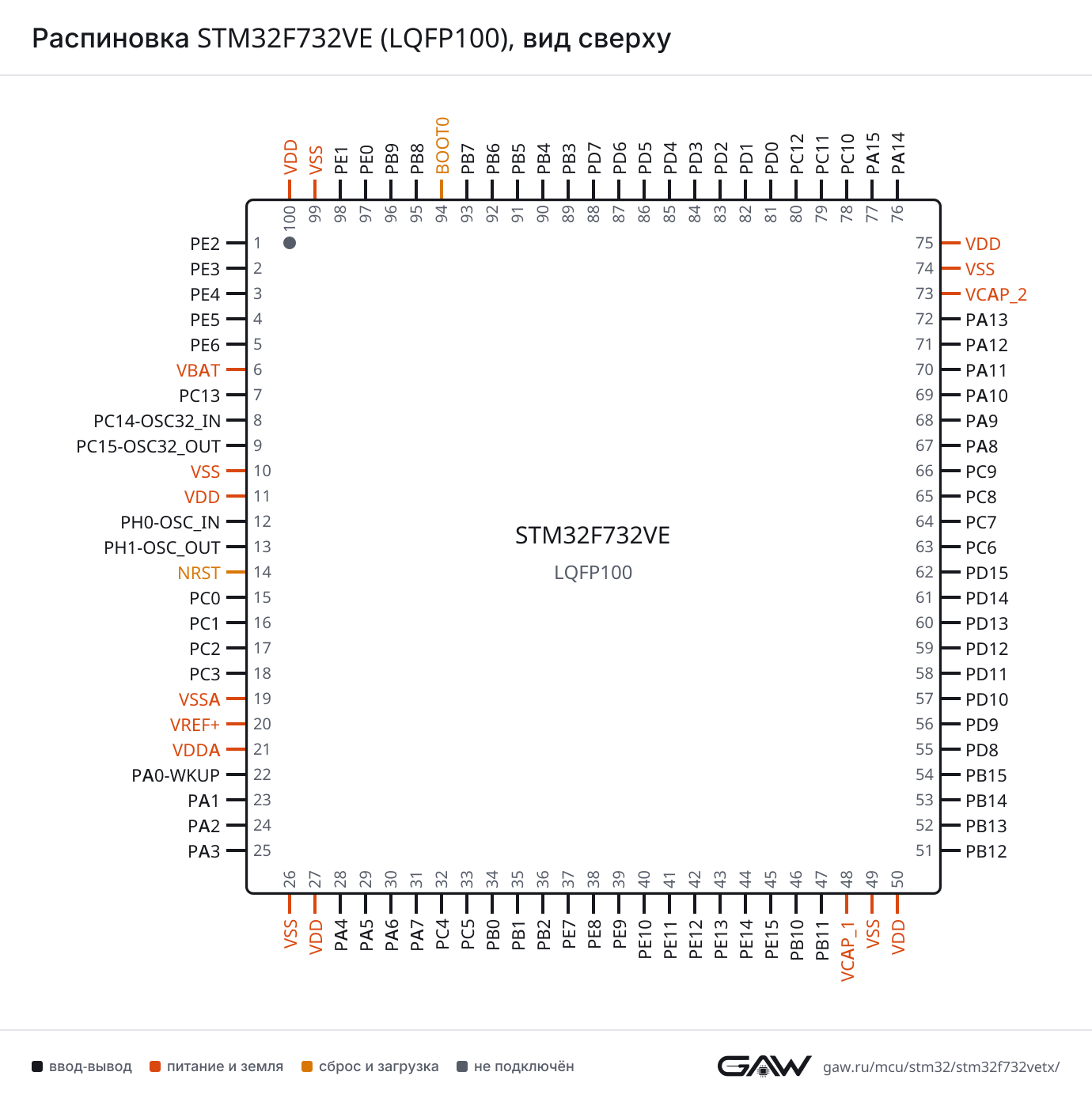

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (67, AF7) |
| CTS | PA11 (70, AF7) | |
| DE | PA12 (71, AF7) | |
| RTS | PA12 (71, AF7) | |
| RX | PA10 (69, AF7), PB7 (93, AF7) | |
| TX | PA9 (68, AF7), PB6 (92, AF7) | |
| USART2 | CK | PA4 (28, AF7), PD7 (88, AF7) |
| CTS | PA0-WKUP (22, AF7), PD3 (84, AF7) | |
| DE | PA1 (23, AF7), PD4 (85, AF7) | |
| RTS | PA1 (23, AF7), PD4 (85, AF7) | |
| RX | PA3 (25, AF7), PD6 (87, AF7) | |
| TX | PA2 (24, AF7), PD5 (86, AF7) | |
| USART3 | CK | PB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7) |
| CTS | PB13 (52, AF7), PD11 (58, AF7) | |
| DE | PB14 (53, AF7), PD12 (59, AF7) | |
| RTS | PB14 (53, AF7), PD12 (59, AF7) | |
| RX | PB11 (47, AF7), PD9 (56, AF7), PC11 (79, AF7) | |
| TX | PB10 (46, AF7), PD8 (55, AF7), PC10 (78, AF7) | |
| USART6 | CK | PC8 (65, AF8) |
| RX | PC7 (64, AF8) | |
| TX | PC6 (63, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (34, AF8) |
| DE | PA15 (77, AF8) | |
| RTS | PA15 (77, AF8) | |
| RX | PA1 (23, AF8), PC11 (79, AF8) | |
| TX | PA0-WKUP (22, AF8), PC10 (78, AF8) | |
| UART5 | CTS | PC9 (66, AF7) |
| DE | PC8 (65, AF7) | |
| RTS | PC8 (65, AF7) | |
| RX | PD2 (83, AF8) | |
| TX | PC12 (80, AF8) | |
| UART7 | CTS | PE10 (40, AF8) |
| DE | PE9 (39, AF8) | |
| RTS | PE9 (39, AF8) | |
| RX | PE7 (37, AF8) | |
| TX | PE8 (38, AF8) | |
| UART8 | CTS | PD14 (61, AF8) |
| DE | PD15 (62, AF8) | |
| RTS | PD15 (62, AF8) | |
| RX | PE0 (97, AF8) | |
| TX | PE1 (98, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (30, AF5), PB4 (90, AF5) |
| MOSI | PA7 (31, AF5), PB5 (91, AF5) | |
| NSS | PA4 (28, AF5), PA15 (77, AF5) | |
| SCK | PA5 (29, AF5), PB3 (89, AF5) | |
| SPI2 | MISO | PC2 (17, AF5), PB14 (53, AF5) |
| MOSI | PC1 (16, AF5), PC3 (18, AF5), PB15 (54, AF5) | |
| NSS | PB12 (51, AF5), PB4 (90, AF7), PB9 (96, AF5) | |
| SCK | PB10 (46, AF5), PB13 (52, AF5), PA9 (68, AF5), PD3 (84, AF5) | |
| SPI3 | MISO | PC11 (79, AF6), PB4 (90, AF6) |
| MOSI | PB2 (36, AF7), PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6) | |
| NSS | PA4 (28, AF6), PA15 (77, AF6) | |
| SCK | PC10 (78, AF6), PB3 (89, AF6) | |
| SPI4 | MISO | PE5 (4, AF5), PE13 (43, AF5) |
| MOSI | PE6 (5, AF5), PE14 (44, AF5) | |
| NSS | PE4 (3, AF5), PE11 (41, AF5) | |
| SCK | PE2 (1, AF5), PE12 (42, AF5) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (66, AF5) |
| I2S1 | CK | PA5 (29, AF5), PB3 (89, AF5) |
| MCK | PC4 (32, AF5) | |
| SD | PA7 (31, AF5), PB5 (91, AF5) | |
| WS | PA4 (28, AF5), PA15 (77, AF5) | |
| I2S2 | CK | PB10 (46, AF5), PB13 (52, AF5), PA9 (68, AF5), PD3 (84, AF5) |
| MCK | PC6 (63, AF5) | |
| SD | PC1 (16, AF5), PC3 (18, AF5), PB15 (54, AF5) | |
| WS | PB12 (51, AF5), PB4 (90, AF7), PB9 (96, AF5) | |
| I2S3 | CK | PC10 (78, AF6), PB3 (89, AF6) |
| MCK | PC7 (64, AF6) | |
| SD | PB2 (36, AF7), PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6) | |
| WS | PA4 (28, AF6), PA15 (77, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (92, AF4), PB8 (95, AF4) |
| SDA | PB7 (93, AF4), PB9 (96, AF4) | |
| SMBA | PB5 (91, AF4) | |
| I2C2 | SCL | PB10 (46, AF4) |
| SDA | PB11 (47, AF4) | |
| SMBA | PB12 (51, AF4) | |
| I2C3 | SCL | PA8 (67, AF4) |
| SDA | PC9 (66, AF4) | |
| SMBA | PA9 (68, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PA11 (70, AF9), PD0 (81, AF9), PB8 (95, AF9) |
| TX | PA12 (71, AF9), PD1 (82, AF9), PB9 (96, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (70, AF10) |
| DP | PA12 (71, AF10) | |
| ID | PA10 (69, AF10) | |
| SOF | PA8 (67, AF10) | |
| VBUS | PA9 (68) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (53, AF12) |
| DP | PB15 (54, AF12) | |
| ID | PB12 (51, AF12) | |
| SOF | PA4 (28, AF12) | |
| ULPI_CK | PA5 (29, AF10) | |
| ULPI_D0 | PA3 (25, AF10) | |
| ULPI_D1 | PB0 (34, AF10) | |
| ULPI_D2 | PB1 (35, AF10) | |
| ULPI_D3 | PB10 (46, AF10) | |
| ULPI_D4 | PB11 (47, AF10) | |
| ULPI_D5 | PB12 (51, AF10) | |
| ULPI_D6 | PB13 (52, AF10) | |
| ULPI_D7 | PB5 (91, AF10) | |
| ULPI_DIR | PC2 (17, AF10) | |
| ULPI_NXT | PC3 (18, AF10) | |
| ULPI_STP | PC0 (15, AF10) | |
| VBUS | PB13 (52) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CK | PC12 (80, AF12) |
| CMD | PD2 (83, AF12) | |
| D0 | PC8 (65, AF12) | |
| D1 | PC9 (66, AF12) | |
| D2 | PC10 (78, AF12) | |
| D3 | PC11 (79, AF12) | |
| D4 | PB8 (95, AF12) | |
| D5 | PB9 (96, AF12) | |
| D6 | PC6 (63, AF12) | |
| D7 | PC7 (64, AF12) | |
| SDMMC2 | CK | PD6 (87, AF11) |
| CMD | PD7 (88, AF11) | |
| D0 | PB14 (53, AF10) | |
| D1 | PB15 (54, AF10) | |
| D2 | PB3 (89, AF10) | |
| D3 | PB4 (90, AF10) | |
| D4 | PB8 (95, AF10) | |
| D5 | PB9 (96, AF10) | |
| D6 | PC6 (63, AF10) | |
| D7 | PC7 (64, AF10) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PD11 (58, AF9), PC9 (66, AF9) |
| BK1_IO1 | PD12 (59, AF9), PC10 (78, AF9) | |
| BK1_IO2 | PE2 (1, AF9) | |
| BK1_IO3 | PA1 (23, AF9), PD13 (60, AF9) | |
| BK1_NCS | PB6 (92, AF10) | |
| BK2_IO0 | PE7 (37, AF10) | |
| BK2_IO1 | PE8 (38, AF10) | |
| BK2_IO2 | PE9 (39, AF10) | |
| BK2_IO3 | PE10 (40, AF10) | |
| BK2_NCS | PC11 (79, AF9) | |
| CLK | PB2 (36, AF9) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | FS_A | PE4 (3, AF6) |
| MCLK_A | PE2 (1, AF6) | |
| SCK_A | PE5 (4, AF6) | |
| SD_A | PE6 (5, AF6), PC1 (16, AF6), PB2 (36, AF6), PD6 (87, AF6) | |
| SD_B | PE3 (2, AF6) | |
| SAI2 | FS_A | PD12 (59, AF10) |
| FS_B | PC0 (15, AF8), PE13 (43, AF10), PA12 (71, AF8) | |
| MCLK_A | PE0 (97, AF10) | |
| MCLK_B | PE6 (5, AF10), PA1 (23, AF10), PE14 (44, AF10) | |
| SCK_A | PD13 (60, AF10) | |
| SCK_B | PA2 (24, AF8), PE12 (42, AF10) | |
| SD_A | PD11 (58, AF10) | |
| SD_B | PA0-WKUP (22, AF10), PE11 (41, AF10) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PE11 (41), PB11 (47), PD11 (58), PA11 (70), PC11 (79) |
| IN0 | PA0-WKUP (22) | |
| IN1 | PA1 (23) | |
| IN2 | PA2 (24) | |
| IN3 | PA3 (25) | |
| IN4 | PA4 (28) | |
| IN5 | PA5 (29) | |
| IN6 | PA6 (30) | |
| IN7 | PA7 (31) | |
| IN8 | PB0 (34) | |
| IN9 | PB1 (35) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) | |
| IN14 | PC4 (32) | |
| IN15 | PC5 (33) | |
| ADC2 | EXTI11 | PE11 (41), PB11 (47), PD11 (58), PA11 (70), PC11 (79) |
| IN0 | PA0-WKUP (22) | |
| IN1 | PA1 (23) | |
| IN2 | PA2 (24) | |
| IN3 | PA3 (25) | |
| IN4 | PA4 (28) | |
| IN5 | PA5 (29) | |
| IN6 | PA6 (30) | |
| IN7 | PA7 (31) | |
| IN8 | PB0 (34) | |
| IN9 | PB1 (35) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) | |
| IN14 | PC4 (32) | |
| IN15 | PC5 (33) | |
| ADC3 | EXTI11 | PE11 (41), PB11 (47), PD11 (58), PA11 (70), PC11 (79) |
| IN0 | PA0-WKUP (22) | |
| IN1 | PA1 (23) | |
| IN2 | PA2 (24) | |
| IN3 | PA3 (25) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PE9 (39), PD9 (56), PC9 (66), PA9 (68), PB9 (96) |
| OUT1 | PA4 (28) | |
| OUT2 | PA5 (29) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (30, AF1), PE15 (45, AF1), PB12 (51, AF1) |
| BKIN2 | PE6 (5, AF1) | |
| CH1 | PE9 (39, AF1), PA8 (67, AF1) | |
| CH1N | PA7 (31, AF1), PE8 (38, AF1), PB13 (52, AF1) | |
| CH2 | PE11 (41, AF1), PA9 (68, AF1) | |
| CH2N | PB0 (34, AF1), PE10 (40, AF1), PB14 (53, AF1) | |
| CH3 | PE13 (43, AF1), PA10 (69, AF1) | |
| CH3N | PB1 (35, AF1), PE12 (42, AF1), PB15 (54, AF1) | |
| CH4 | PE14 (44, AF1), PA11 (70, AF1) | |
| ETR | PE7 (37, AF1), PA12 (71, AF1) | |
| TIM2 | CH1 | PA0-WKUP (22, AF1), PA5 (29, AF1), PA15 (77, AF1) |
| CH2 | PA1 (23, AF1), PB3 (89, AF1) | |
| CH3 | PA2 (24, AF1), PB10 (46, AF1) | |
| CH4 | PA3 (25, AF1), PB11 (47, AF1) | |
| ETR | PA0-WKUP (22, AF1), PA5 (29, AF1), PA15 (77, AF1) | |
| TIM3 | CH1 | PA6 (30, AF2), PC6 (63, AF2), PB4 (90, AF2) |
| CH2 | PA7 (31, AF2), PC7 (64, AF2), PB5 (91, AF2) | |
| CH3 | PB0 (34, AF2), PC8 (65, AF2) | |
| CH4 | PB1 (35, AF2), PC9 (66, AF2) | |
| ETR | PD2 (83, AF2) | |
| TIM4 | CH1 | PD12 (59, AF2), PB6 (92, AF2) |
| CH2 | PD13 (60, AF2), PB7 (93, AF2) | |
| CH3 | PD14 (61, AF2), PB8 (95, AF2) | |
| CH4 | PD15 (62, AF2), PB9 (96, AF2) | |
| ETR | PE0 (97, AF2) | |
| TIM5 | CH1 | PA0-WKUP (22, AF2) |
| CH2 | PA1 (23, AF2) | |
| CH3 | PA2 (24, AF2) | |
| CH4 | PA3 (25, AF2) | |
| TIM8 | BKIN | PA6 (30, AF3) |
| BKIN2 | PA8 (67, AF3) | |
| CH1 | PC6 (63, AF3) | |
| CH1N | PA5 (29, AF3), PA7 (31, AF3) | |
| CH2 | PC7 (64, AF3) | |
| CH2N | PB0 (34, AF3), PB14 (53, AF3) | |
| CH3 | PC8 (65, AF3) | |
| CH3N | PB1 (35, AF3), PB15 (54, AF3) | |
| CH4 | PC9 (66, AF3) | |
| ETR | PA0-WKUP (22, AF3) | |
| TIM9 | CH1 | PE5 (4, AF3), PA2 (24, AF3) |
| CH2 | PE6 (5, AF3), PA3 (25, AF3) | |
| TIM10 | CH1 | PB8 (95, AF3) |
| TIM11 | CH1 | PB9 (96, AF3) |
| TIM12 | CH1 | PB14 (53, AF9) |
| CH2 | PB15 (54, AF9) | |
| TIM13 | CH1 | PA6 (30, AF9) |
| TIM14 | CH1 | PA7 (31, AF9) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PE0 (97, AF3) |
| IN1 | PD12 (59, AF3) | |
| IN2 | PE1 (98, AF3) | |
| OUT | PD13 (60, AF3) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT | PC13 (7) |
| REFIN | PB15 (54, AF0) | |
| TS | PC13 (7) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A16 | PD11 (58, AF12) |
| A17 | PD12 (59, AF12) | |
| A18 | PD13 (60, AF12) | |
| A19 | PE3 (2, AF12) | |
| A20 | PE4 (3, AF12) | |
| A21 | PE5 (4, AF12) | |
| A22 | PE6 (5, AF12) | |
| A23 | PE2 (1, AF12) | |
| ALE | PD12 (59, AF12) | |
| CLE | PD11 (58, AF12) | |
| CLK | PD3 (84, AF12) | |
| D0 | PD14 (61, AF12) | |
| D1 | PD15 (62, AF12) | |
| D2 | PD0 (81, AF12) | |
| D3 | PD1 (82, AF12) | |
| D4 | PE7 (37, AF12) | |
| D5 | PE8 (38, AF12) | |
| D6 | PE9 (39, AF12) | |
| D7 | PE10 (40, AF12) | |
| D8 | PE11 (41, AF12) | |
| D9 | PE12 (42, AF12) | |
| D10 | PE13 (43, AF12) | |
| D11 | PE14 (44, AF12) | |
| D12 | PE15 (45, AF12) | |
| D13 | PD8 (55, AF12) | |
| D14 | PD9 (56, AF12) | |
| D15 | PD10 (57, AF12) | |
| DA0 | PD14 (61, AF12) | |
| DA1 | PD15 (62, AF12) | |
| DA2 | PD0 (81, AF12) | |
| DA3 | PD1 (82, AF12) | |
| DA4 | PE7 (37, AF12) | |
| DA5 | PE8 (38, AF12) | |
| DA6 | PE9 (39, AF12) | |
| DA7 | PE10 (40, AF12) | |
| DA8 | PE11 (41, AF12) | |
| DA9 | PE12 (42, AF12) | |
| DA10 | PE13 (43, AF12) | |
| DA11 | PE14 (44, AF12) | |
| DA12 | PE15 (45, AF12) | |
| DA13 | PD8 (55, AF12) | |
| DA14 | PD9 (56, AF12) | |
| DA15 | PD10 (57, AF12) | |
| NBL0 | PE0 (97, AF12) | |
| NBL1 | PE1 (98, AF12) | |
| NE1 | PD7 (88, AF12) | |
| NL | PB7 (93, AF12) | |
| NOE | PD4 (85, AF12) | |
| NWAIT | PD6 (87, AF12) | |
| NWE | PD5 (86, AF12) | |
| SDCKE0 | PC3 (18, AF12), PC5 (33, AF12) | |
| SDCKE1 | PB5 (91, AF12) | |
| SDNE0 | PC2 (17, AF12), PC4 (32, AF12) | |
| SDNE1 | PB6 (92, AF12) | |
| SDNWE | PC0 (15, AF12), PA7 (31, AF12) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (76, AF0) |
| JTDI | PA15 (77, AF0) | |
| JTDO-SWO | PB3 (89, AF0) | |
| JTMS-SWDIO | PA13 (72, AF0) | |
| TRACECLK | PE2 (1, AF0) | |
| TRACED0 | PE3 (2, AF0), PC1 (16, AF0) | |
| TRACED1 | PE4 (3, AF0), PC8 (65, AF0) | |
| TRACED2 | PE5 (4, AF0), PD2 (83, AF0) | |
| TRACED3 | PE6 (5, AF0), PC12 (80, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (67, AF0) |
| MCO_2 | PC9 (66, AF0) | |
| OSC_IN | PH0-OSC_IN (12) | |
| OSC_OUT | PH1-OSC_OUT (13) | |
| OSC32_IN | PC14-OSC32_IN (8) | |
| OSC32_OUT | PC15-OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (7) |
| RTC_TAMP3 | PC1 (16) | |
| SYS_WKUP1 | PA0-WKUP (22) | |
| SYS_WKUP2 | PA2 (24) | |
| SYS_WKUP3 | PC1 (16) | |
| SYS_WKUP4 | PC13 (7) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0) |
| 2 | PE3 | ввод-вывод | FMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0) |
| 3 | PE4 | ввод-вывод | FMC_A20 (AF12), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0) |
| 4 | PE5 | ввод-вывод | FMC_A21 (AF12), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3) |
| 5 | PE6 | ввод-вывод | FMC_A22 (AF12), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3) |
| 6 | VBAT | питание | — |
| 7 | PC13 | ввод-вывод | RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4 |
| 8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15-OSC32_OUT | ввод-вывод | RCC_OSC32_OUT |
| 10 | VSS | питание | — |
| 11 | VDD | питание | — |
| 12 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| 13 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 14 | NRST | сброс | — |
| 15 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10) |
| 16 | PC1 | ввод-вывод | ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF5), RTC_TAMP3, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3 |
| 17 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| 18 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| 19 | VSSA | питание | — |
| 20 | VREF+ | питание | — |
| 21 | VDDA | питание | — |
| 22 | PA0-WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| 23 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| 24 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| 25 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| 26 | VSS | питание | — |
| 27 | VDD | питание | — |
| 28 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| 29 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| 30 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| 31 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 32 | PC4 | ввод-вывод | ADC1_IN14, ADC2_IN14, FMC_SDNE0 (AF12), I2S1_MCK (AF5) |
| 33 | PC5 | ввод-вывод | ADC1_IN15, ADC2_IN15, FMC_SDCKE0 (AF12) |
| 34 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10) |
| 35 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| 36 | PB2 | ввод-вывод | I2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7) |
| 37 | PE7 | ввод-вывод | FMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8) |
| 38 | PE8 | ввод-вывод | FMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8) |
| 39 | PE9 | ввод-вывод | DAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8) |
| 40 | PE10 | ввод-вывод | FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8) |
| 41 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1) |
| 42 | PE12 | ввод-вывод | FMC_D9 (AF12), FMC_DA9 (AF12), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1) |
| 43 | PE13 | ввод-вывод | FMC_D10 (AF12), FMC_DA10 (AF12), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1) |
| 44 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1) |
| 45 | PE15 | ввод-вывод | FMC_D12 (AF12), FMC_DA12 (AF12), TIM1_BKIN (AF1) |
| 46 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| 47 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| 48 | VCAP_1 | питание | — |
| 49 | VSS | питание | — |
| 50 | VDD | питание | — |
| 51 | PB12 | ввод-вывод | I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| 52 | PB13 | ввод-вывод | I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
| 53 | PB14 | ввод-вывод | SDMMC2_D0 (AF10), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
| 54 | PB15 | ввод-вывод | I2S2_SD (AF5), RTC_REFIN (AF0), SDMMC2_D1 (AF10), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12) |
| 55 | PD8 | ввод-вывод | FMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7) |
| 56 | PD9 | ввод-вывод | DAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7) |
| 57 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), USART3_CK (AF7) |
| 58 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7) |
| 59 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE (AF12), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| 60 | PD13 | ввод-вывод | FMC_A18 (AF12), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2) |
| 61 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8) |
| 62 | PD15 | ввод-вывод | FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8) |
| 63 | PC6 | ввод-вывод | I2S2_MCK (AF5), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| 64 | PC7 | ввод-вывод | I2S3_MCK (AF6), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| 65 | PC8 | ввод-вывод | SDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8) |
| 66 | PC9 | ввод-вывод | DAC_EXTI9, I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7) |
| 67 | PA8 | ввод-вывод | I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| 68 | PA9 | ввод-вывод | DAC_EXTI9, I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| 69 | PA10 | ввод-вывод | TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| 70 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| 71 | PA12 | ввод-вывод | CAN1_TX (AF9), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| 72 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| 73 | VCAP_2 | питание | — |
| 74 | VSS | питание | — |
| 75 | VDD | питание | — |
| 76 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| 77 | PA15 | ввод-вывод | I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8) |
| 78 | PC10 | ввод-вывод | I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| 79 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| 80 | PC12 | ввод-вывод | I2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7) |
| 81 | PD0 | ввод-вывод | CAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12) |
| 82 | PD1 | ввод-вывод | CAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12) |
| 83 | PD2 | ввод-вывод | SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8) |
| 84 | PD3 | ввод-вывод | FMC_CLK (AF12), I2S2_CK (AF5), SPI2_SCK (AF5), USART2_CTS (AF7) |
| 85 | PD4 | ввод-вывод | FMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7) |
| 86 | PD5 | ввод-вывод | FMC_NWE (AF12), USART2_TX (AF7) |
| 87 | PD6 | ввод-вывод | FMC_NWAIT (AF12), I2S3_SD (AF5), SAI1_SD_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7) |
| 88 | PD7 | ввод-вывод | FMC_NE1 (AF12), SDMMC2_CMD (AF11), USART2_CK (AF7) |
| 89 | PB3 | ввод-вывод | I2S1_CK (AF5), I2S3_CK (AF6), SDMMC2_D2 (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1) |
| 90 | PB4 | ввод-вывод | I2S2_WS (AF7), SDMMC2_D3 (AF10), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| 91 | PB5 | ввод-вывод | FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10) |
| 92 | PB6 | ввод-вывод | FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7) |
| 93 | PB7 | ввод-вывод | FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| 94 | BOOT0 | загрузка | — |
| 95 | PB8 | ввод-вывод | CAN1_RX (AF9), I2C1_SCL (AF4), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| 96 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| 97 | PE0 | ввод-вывод | FMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8) |
| 98 | PE1 | ввод-вывод | FMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8) |
| 99 | VSS | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VCAP | 48, 73 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 11, 27, 50, 75, 100 | питание цифровой части и линий ввода-вывода |
| VDDA | 21 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF+ | 20 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | 10, 26, 49, 74, 99 | общий провод (земля) |
| VSSA | 19 | общий провод аналоговой части |
| NRST | 14 | сброс, активный уровень — низкий |
| BOOT0 | 94 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32F732VETx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F732VE | STM32F732VETx | 512 КБ | 192 КБ |
Линейка STM32F7x2, семейство STM32F7, ядро Cortex-M7.
Заказные номера
Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32F732VE. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.
| Номер для заказа | Корпус | Температура | Упаковка |
|---|---|---|---|
| STM32F732VET6 | LQFP 100, 14×14×1,4 мм | −40…+85 °C | лоток |
| STM32F732VET6TR | LQFP 100, 14×14×1,4 мм | −40…+85 °C | лента на катушке |
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F722VC, STM32F722VE | STM32F7x2 | 100 из 100 | выводы совпадают полностьютолько у этого: AES |
| STM32F730V8 | STM32F7x0 Value line | 100 из 100 | выводы совпадают полностьюфлеш-память до 512 и 64 КБ |
| STM32F745VE, STM32F745VG | STM32F7x5 | 100 из 100 | выводы совпадают полностьютолько у этого: AES, SDMMC2; только у него: CAN2, DCMI, DMA2D, ETH, HDMI_CEC, I2C4, SPDIFRX; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 320 КБ |
| STM32F746VE | STM32F7x6 | 100 из 100 | выводы совпадают полностьютолько у этого: AES, SDMMC2; только у него: CAN2, DCMI, DMA2D, ETH, HDMI_CEC, I2C4, LTDC, SPDIFRX; ОЗУ 192 и 320 КБ |
| STM32F746VG | STM32F7x6 | 100 из 100 | выводы совпадают полностьютолько у этого: AES, SDMMC2; только у него: CAN2, DCMI, DMA2D, ETH, HDMI_CEC, I2C4, LTDC, SPDIFRX; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 320 КБ |
| STM32F750V8 | STM32F7x0 Value line | 100 из 100 | выводы совпадают полностьютолько у этого: AES, SDMMC2; только у него: CAN2, CRYP, DCMI, DMA2D, ETH, HASH, HDMI_CEC, I2C4, LTDC, SPDIFRX; флеш-память до 512 и 64 КБ; ОЗУ 192 и 320 КБ |
| STM32F756VG | STM32F7x6 | 100 из 100 | выводы совпадают полностьютолько у этого: AES, SDMMC2; только у него: CAN2, CRYP, DCMI, DMA2D, ETH, HASH, HDMI_CEC, I2C4, LTDC, SPDIFRX; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 320 КБ |
| STM32F765VG, STM32F765VI | STM32F7x5 | 100 из 100 | выводы совпадают полностьютолько у этого: AES; только у него: CAN2, CAN3, DCMI, DFSDM1, DMA2D, ETH, HDMI_CEC, I2C4, SPDIFRX, SPI6; флеш-память до 512 и 2048 КБ; ОЗУ 192 и 384 КБ |
| STM32F767VG | STM32F7x7 | 100 из 100 | выводы совпадают полностьютолько у этого: AES; только у него: CAN2, CAN3, DCMI, DFSDM1, DMA2D, ETH, HDMI_CEC, I2C4, LTDC, SPDIFRX, SPI6; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 384 КБ |
| STM32F767VI | STM32F7x7 | 100 из 100 | выводы совпадают полностьютолько у этого: AES; только у него: CAN2, CAN3, DCMI, DFSDM1, DMA2D, ETH, HDMI_CEC, I2C4, LTDC, SPDIFRX, SPI6; флеш-память до 512 и 2048 КБ; ОЗУ 192 и 384 КБ |
| STM32F777VI | STM32F7x7 | 100 из 100 | выводы совпадают полностьютолько у этого: AES; только у него: CAN2, CAN3, CRYP, DCMI, DFSDM1, DMA2D, ETH, HASH, HDMI_CEC, I2C4, LTDC, SPDIFRX, SPI6; флеш-память до 512 и 2048 КБ; ОЗУ 192 и 384 КБ |
| STM32H7A3VGTx, STM32H7A3VITx | STM32H7A3/7B3 | 100 из 100 | выводы совпадают полностьютолько у этого: ADC3, AES, CAN1, DAC, IWDG, QUADSPI, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, DAC1, DAC2, DCMI, DFSDM1, DFSDM2, DMA2D, FDCAN1, FDCAN2, HDMI_CEC, I2C4, I2S6, IWDG1, LPTIM2, LPTIM3, LPUART1, LTDC, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SPDIFRX, SPI6, SWPMI1, TIM15, TIM16, TIM17, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 280 МГц; флеш-память до 512 и 2048 КБ; ОЗУ 192 и 1424 КБ |
Частые вопросы
На каких выводах USART1 у STM32F732VE?
В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).
Где у STM32F732VE выводы SWD для программатора?
SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F732VE?
I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).
Сколько выводов ввода-вывода у STM32F732VE в корпусе LQFP100?
82 из 100. Ещё 16 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32F732VE?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F7Cortex-M7 до 216 МГц: F72x/F73x, F74x/F75x, F76x/F77x — линейки, память, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
