STM32F765VG и STM32F765VI в корпусе LQFP100: распиновка

STM32F765VG и STM32F765VI — микроконтроллеры STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 1 и 2 МБ флеш-памяти и 384 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 82 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 216 МГц
Флеш-память
1 и 2 МБ
ОЗУ
384 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
82
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

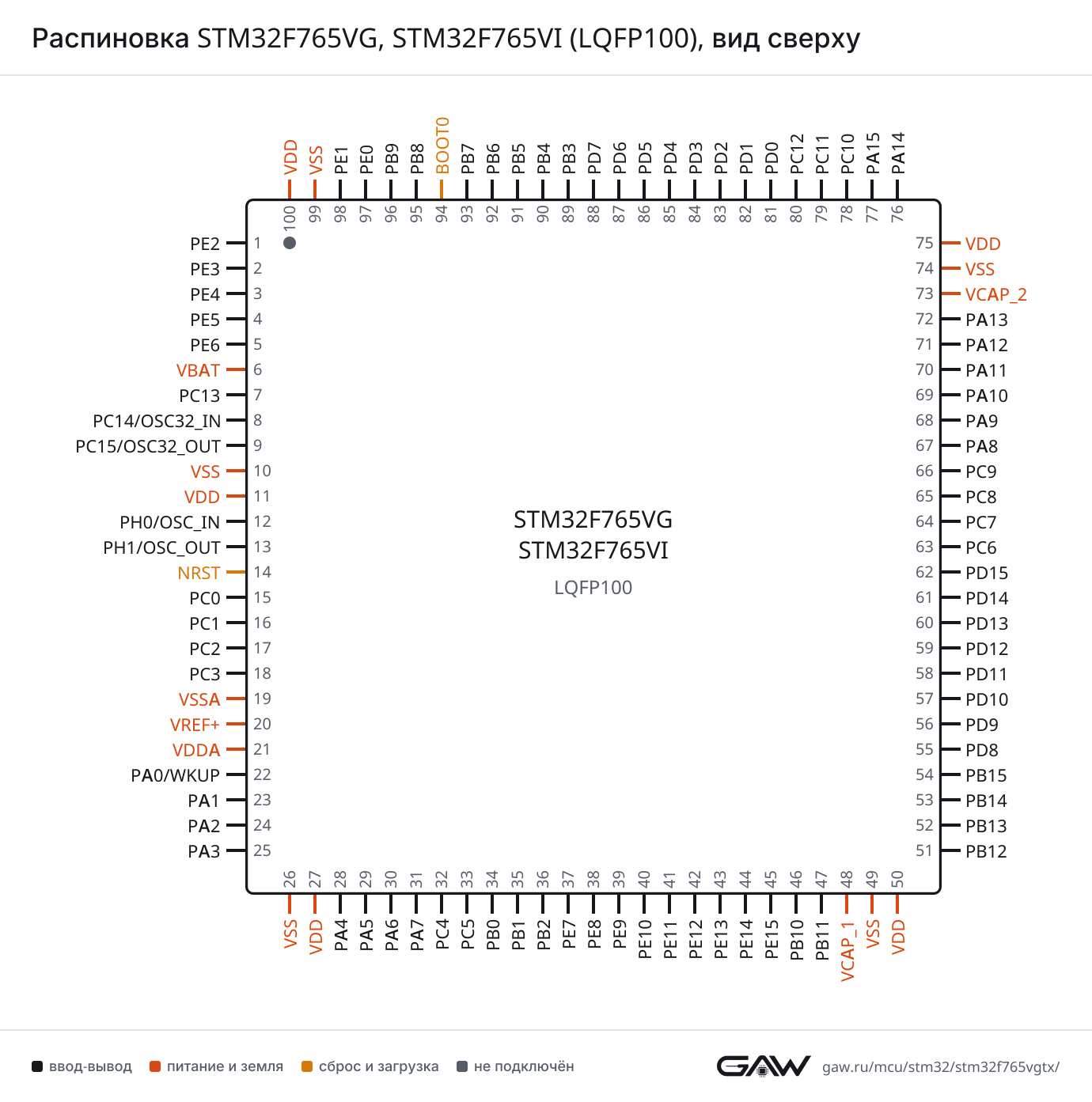

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F765VG, STM32F765VI в корпусе LQFP100, вид сверхуSTM32F765VGSTM32F765VILQFP100, вид сверхуPE2 — вывод 1: ETH_TXD3, FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLK1PE2PE3 — вывод 2: FMC_A19, SAI1_SD_B, SYS_TRACED02PE3PE4 — вывод 3: DCMI_D4, DFSDM1_DATIN3, FMC_A20, SAI1_FS_A, SPI4_NSS, SYS_TRACED13PE4PE5 — вывод 4: DCMI_D6, DFSDM1_CKIN3, FMC_A21, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH14PE5PE6 — вывод 5: DCMI_D7, FMC_A22, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, SYS_TRACED3, TIM1_BKIN2, TIM9_CH25PE6VBAT — вывод 66VBATPC13 — вывод 7: RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP47PC13PC14/OSC32_IN — вывод 8: RCC_OSC32_IN8PC14/OSC32_INPC15/OSC32_OUT — вывод 9: RCC_OSC32_OUT9PC15/OSC32_OUTVSS — вывод 1010VSSVDD — вывод 1111VDDPH0/OSC_IN — вывод 12: RCC_OSC_IN12PH0/OSC_INPH1/OSC_OUT — вывод 13: RCC_OSC_OUT13PH1/OSC_OUTNRST — вывод 1414NRSTPC0 — вывод 15: ADC1_IN10, ADC2_IN10, ADC3_IN10, DFSDM1_CKIN0, DFSDM1_DATIN4, FMC_SDNWE, SAI2_FS_B, USB_OTG_HS_ULPI_STP15PC0PC1 — вывод 16: ADC1_IN11, ADC2_IN11, ADC3_IN11, DFSDM1_CKIN4, DFSDM1_DATIN0, ETH_MDC, I2S2_SD, MDIOS_MDC, RTC_TAMP3, RTC_TS, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0, SYS_WKUP316PC1PC2 — вывод 17: ADC1_IN12, ADC2_IN12, ADC3_IN12, DFSDM1_CKIN1, DFSDM1_CKOUT, ETH_TXD2, FMC_SDNE0, SPI2_MISO, USB_OTG_HS_ULPI_DIR17PC2PC3 — вывод 18: ADC1_IN13, ADC2_IN13, ADC3_IN13, DFSDM1_DATIN1, ETH_TX_CLK, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXT18PC3VSSA — вывод 1919VSSAVREF+ — вывод 2020VREF+VDDA — вывод 2121VDDAPA0/WKUP — вывод 22: ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS, SAI2_SD_B, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS22PA0/WKUPPA1 — вывод 23: ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK, ETH_RX_CLK, QUADSPI_BK1_IO3, SAI2_MCLK_B, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS23PA1PA2 — вывод 24: ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO, MDIOS_MDIO, SAI2_SCK_B, SYS_WKUP2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX24PA2PA3 — вывод 25: ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D025PA3VSS — вывод 2626VSSVDD — вывод 2727VDDPA4 — вывод 28: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SPI6_NSS, USART2_CK, USB_OTG_HS_SOF28PA4PA5 — вывод 29: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK29PA5PA6 — вывод 30: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, MDIOS_MDC, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN30PA6PA7 — вывод 31: ADC1_IN7, ADC2_IN7, ETH_CRS_DV, ETH_RX_DV, FMC_SDNWE, I2S1_SD, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N31PA7PC4 — вывод 32: ADC1_IN14, ADC2_IN14, DFSDM1_CKIN2, ETH_RXD0, FMC_SDNE0, I2S1_MCK, SPDIFRX_IN232PC4PC5 — вывод 33: ADC1_IN15, ADC2_IN15, DFSDM1_DATIN2, ETH_RXD1, FMC_SDCKE0, SPDIFRX_IN333PC5PB0 — вывод 34: ADC1_IN8, ADC2_IN8, DFSDM1_CKOUT, ETH_RXD2, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D134PB0PB1 — вывод 35: ADC1_IN9, ADC2_IN9, DFSDM1_DATIN1, ETH_RXD3, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D235PB1PB2 — вывод 36: DFSDM1_CKIN1, I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SPI3_MOSI36PB2PE7 — вывод 37: DFSDM1_DATIN2, FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RX37PE7PE8 — вывод 38: DFSDM1_CKIN2, FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TX38PE8PE9 — вывод 39: DAC_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1, UART7_DE, UART7_RTS39PE9PE10 — вывод 40: DFSDM1_DATIN4, FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N, UART7_CTS40PE10PE11 — вывод 41: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4, FMC_D8, FMC_DA8, SAI2_SD_B, SPI4_NSS, TIM1_CH241PE11PE12 — вывод 42: DFSDM1_DATIN5, FMC_D9, FMC_DA9, SAI2_SCK_B, SPI4_SCK, TIM1_CH3N42PE12PE13 — вывод 43: DFSDM1_CKIN5, FMC_D10, FMC_DA10, SAI2_FS_B, SPI4_MISO, TIM1_CH343PE13PE14 — вывод 44: FMC_D11, FMC_DA11, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH444PE14PE15 — вывод 45: FMC_D12, FMC_DA12, TIM1_BKIN45PE15PB10 — вывод 46: DFSDM1_DATIN7, ETH_RX_ER, I2C2_SCL, I2S2_CK, QUADSPI_BK1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D346PB10PB11 — вывод 47: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7, ETH_TX_EN, I2C2_SDA, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D447PB11VCAP_1 — вывод 4848VCAP_1VSS — вывод 4949VSSVDD — вывод 5050VDDPB12 — вывод 51: CAN2_RX, DFSDM1_DATIN1, ETH_TXD0, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, UART5_RX, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D551PB12PB13 — вывод 52: CAN2_TX, DFSDM1_CKIN1, ETH_TXD1, I2S2_CK, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUS52PB13PB14 — вывод 53: DFSDM1_DATIN2, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTS, USB_OTG_HS_DM53PB14PB15 — вывод 54: DFSDM1_CKIN2, I2S2_SD, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, USART1_RX, USB_OTG_HS_DP54PB15PD8 — вывод 55: DFSDM1_CKIN3, FMC_D13, FMC_DA13, SPDIFRX_IN1, USART3_TX55PD8PD9 — вывод 56: DAC_EXTI9, DFSDM1_DATIN3, FMC_D14, FMC_DA14, USART3_RX56PD9PD10 — вывод 57: DFSDM1_CKOUT, FMC_D15, FMC_DA15, USART3_CK57PD10PD11 — вывод 58: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, QUADSPI_BK1_IO0, SAI2_SD_A, USART3_CTS58PD11PD12 — вывод 59: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM1_IN1, QUADSPI_BK1_IO1, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTS59PD12PD13 — вывод 60: FMC_A18, I2C4_SDA, LPTIM1_OUT, QUADSPI_BK1_IO3, SAI2_SCK_A, TIM4_CH260PD13PD14 — вывод 61: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTS61PD14PD15 — вывод 62: FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTS62PD15PC6 — вывод 63: DCMI_D0, DFSDM1_CKIN3, FMC_NWAIT, I2S2_MCK, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, USART6_TX63PC6PC7 — вывод 64: DCMI_D1, DFSDM1_DATIN3, FMC_NE1, I2S3_MCK, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, USART6_RX64PC7PC8 — вывод 65: DCMI_D2, FMC_NCE, FMC_NE2, SDMMC1_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CK65PC8PC9 — вывод 66: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTS66PC9PA8 — вывод 67: CAN3_RX, I2C3_SCL, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, UART7_RX, USART1_CK, USB_OTG_FS_SOF67PA8PA9 — вывод 68: DAC_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS68PA9PA10 — вывод 69: DCMI_D1, MDIOS_MDIO, TIM1_CH3, USART1_RX, USB_OTG_FS_ID69PA10PA11 — вывод 70: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, I2S2_WS, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USB_OTG_FS_DM70PA11PA12 — вывод 71: CAN1_TX, I2S2_CK, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_OTG_FS_DP71PA12PA13 — вывод 72: SYS_JTMS-SWDIO72PA13VCAP_2 — вывод 7373VCAP_2VSS — вывод 7474VSSVDD — вывод 7575VDDPA14 — вывод 76: SYS_JTCK-SWCLK76PA14PA15 — вывод 77: CAN3_TX, CEC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SPI6_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TX77PA15PC10 — вывод 78: DCMI_D8, DFSDM1_CKIN5, I2S3_CK, QUADSPI_BK1_IO1, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TX78PC10PC11 — вывод 79: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, DFSDM1_DATIN5, QUADSPI_BK2_NCS, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RX79PC11PC12 — вывод 80: DCMI_D9, I2S3_SD, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CK80PC12PD0 — вывод 81: CAN1_RX, DFSDM1_CKIN6, DFSDM1_DATIN7, FMC_D2, FMC_DA2, UART4_RX81PD0PD1 — вывод 82: CAN1_TX, DFSDM1_CKIN7, DFSDM1_DATIN6, FMC_D3, FMC_DA3, UART4_TX82PD1PD2 — вывод 83: DCMI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, UART5_RX83PD2PD3 — вывод 84: DCMI_D5, DFSDM1_CKOUT, DFSDM1_DATIN0, FMC_CLK, I2S2_CK, SPI2_SCK, USART2_CTS84PD3PD4 — вывод 85: DFSDM1_CKIN0, FMC_NOE, USART2_DE, USART2_RTS85PD4PD5 — вывод 86: FMC_NWE, USART2_TX86PD5PD6 — вывод 87: DCMI_D10, DFSDM1_CKIN4, DFSDM1_DATIN1, FMC_NWAIT, I2S3_SD, SAI1_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RX87PD6PD7 — вывод 88: DFSDM1_CKIN1, DFSDM1_DATIN4, FMC_NE1, I2S1_SD, SDMMC2_CMD, SPDIFRX_IN0, SPI1_MOSI, USART2_CK88PD7PB3 — вывод 89: CAN3_RX, I2S1_CK, I2S3_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, SYS_JTDO-SWO, TIM2_CH2, UART7_RX89PB3PB4 — вывод 90: CAN3_TX, I2S2_WS, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, SYS_JTRST, TIM3_CH1, UART7_TX90PB4PB5 — вывод 91: CAN2_RX, DCMI_D10, ETH_PPS_OUT, FMC_SDCKE1, I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM3_CH2, UART5_RX, USB_OTG_HS_ULPI_D791PB5PB6 — вывод 92: CAN2_TX, CEC, DCMI_D5, DFSDM1_DATIN5, FMC_SDNE1, I2C1_SCL, I2C4_SCL, QUADSPI_BK1_NCS, TIM4_CH1, UART5_TX, USART1_TX92PB6PB7 — вывод 93: DCMI_VSYNC, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, I2C4_SDA, TIM4_CH2, USART1_RX93PB7BOOT0 — вывод 9494BOOT0PB8 — вывод 95: CAN1_RX, DCMI_D6, DFSDM1_CKIN7, ETH_TXD3, I2C1_SCL, I2C4_SCL, SDMMC1_D4, SDMMC2_D4, TIM10_CH1, TIM4_CH3, UART5_RX95PB8PB9 — вывод 96: CAN1_TX, DAC_EXTI9, DCMI_D7, DFSDM1_DATIN7, I2C1_SDA, I2C4_SDA, I2C4_SMBA, I2S2_WS, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4, UART5_TX96PB9PE0 — вывод 97: DCMI_D2, FMC_NBL0, LPTIM1_ETR, SAI2_MCLK_A, TIM4_ETR, UART8_RX97PE0PE1 — вывод 98: DCMI_D3, FMC_NBL1, LPTIM1_IN2, UART8_TX98PE1VSS — вывод 9999VSSVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F765VG, STM32F765VI (LQFP100), вид сверхуРаспиновка LQFP100 картинкой
PNG, 1380 × 1393 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (67, AF7)
CTSPA11 (70, AF7)
DEPA12 (71, AF7)
RTSPA12 (71, AF7)
RXPB15 (54, AF4), PA10 (69, AF7), PB7 (93, AF7)
TXPB14 (53, AF4), PA9 (68, AF7), PB6 (92, AF7)
USART2CKPA4 (28, AF7), PD7 (88, AF7)
CTSPA0/WKUP (22, AF7), PD3 (84, AF7)
DEPA1 (23, AF7), PD4 (85, AF7)
RTSPA1 (23, AF7), PD4 (85, AF7)
RXPA3 (25, AF7), PD6 (87, AF7)
TXPA2 (24, AF7), PD5 (86, AF7)
USART3CKPB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7)
CTSPB13 (52, AF7), PD11 (58, AF7)
DEPB14 (53, AF7), PD12 (59, AF7)
RTSPB14 (53, AF7), PD12 (59, AF7)
RXPB11 (47, AF7), PD9 (56, AF7), PC11 (79, AF7)
TXPB10 (46, AF7), PD8 (55, AF7), PC10 (78, AF7)
USART6CKPC8 (65, AF8)
RXPC7 (64, AF8)
TXPC6 (63, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (34, AF8), PB15 (54, AF8)
DEPB14 (53, AF8), PA15 (77, AF8)
RTSPB14 (53, AF8), PA15 (77, AF8)
RXPA1 (23, AF8), PA11 (70, AF6), PC11 (79, AF8), PD0 (81, AF8)
TXPA0/WKUP (22, AF8), PA12 (71, AF6), PC10 (78, AF8), PD1 (82, AF8)
UART5CTSPC9 (66, AF7)
DEPC8 (65, AF7)
RTSPC8 (65, AF7)
RXPB12 (51, AF8), PD2 (83, AF8), PB5 (91, AF1), PB8 (95, AF7)
TXPB13 (52, AF8), PC12 (80, AF8), PB6 (92, AF1), PB9 (96, AF7)
UART7CTSPE10 (40, AF8)
DEPE9 (39, AF8)
RTSPE9 (39, AF8)
RXPE7 (37, AF8), PA8 (67, AF12), PB3 (89, AF12)
TXPE8 (38, AF8), PA15 (77, AF12), PB4 (90, AF12)
UART8CTSPD14 (61, AF8)
DEPD15 (62, AF8)
RTSPD15 (62, AF8)
RXPE0 (97, AF8)
TXPE1 (98, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (30, AF5), PB4 (90, AF5)
MOSIPA7 (31, AF5), PD7 (88, AF5), PB5 (91, AF5)
NSSPA4 (28, AF5), PA15 (77, AF5)
SCKPA5 (29, AF5), PB3 (89, AF5)
SPI2MISOPC2 (17, AF5), PB14 (53, AF5)
MOSIPC1 (16, AF5), PC3 (18, AF5), PB15 (54, AF5)
NSSPB12 (51, AF5), PA11 (70, AF5), PB4 (90, AF7), PB9 (96, AF5)
SCKPB10 (46, AF5), PB13 (52, AF5), PA9 (68, AF5), PA12 (71, AF5), PD3 (84, AF5)
SPI3MISOPC11 (79, AF6), PB4 (90, AF6)
MOSIPB2 (36, AF7), PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6)
NSSPA4 (28, AF6), PA15 (77, AF6)
SCKPC10 (78, AF6), PB3 (89, AF6)
SPI4MISOPE5 (4, AF5), PE13 (43, AF5)
MOSIPE6 (5, AF5), PE14 (44, AF5)
NSSPE4 (3, AF5), PE11 (41, AF5)
SCKPE2 (1, AF5), PE12 (42, AF5)
SPI6MISOPA6 (30, AF8), PB4 (90, AF8)
MOSIPA7 (31, AF8), PB5 (91, AF8)
NSSPA4 (28, AF8), PA15 (77, AF7)
SCKPA5 (29, AF8), PB3 (89, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (66, AF5)
I2S1CKPA5 (29, AF5), PB3 (89, AF5)
MCKPC4 (32, AF5)
SDPA7 (31, AF5), PD7 (88, AF5), PB5 (91, AF5)
WSPA4 (28, AF5), PA15 (77, AF5)
I2S2CKPB10 (46, AF5), PB13 (52, AF5), PA9 (68, AF5), PA12 (71, AF5), PD3 (84, AF5)
MCKPC6 (63, AF5)
SDPC1 (16, AF5), PC3 (18, AF5), PB15 (54, AF5)
WSPB12 (51, AF5), PA11 (70, AF5), PB4 (90, AF7), PB9 (96, AF5)
I2S3CKPC10 (78, AF6), PB3 (89, AF6)
MCKPC7 (64, AF6)
SDPB2 (36, AF7), PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6)
WSPA4 (28, AF6), PA15 (77, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (92, AF4), PB8 (95, AF4)
SDAPB7 (93, AF4), PB9 (96, AF4)
SMBAPB5 (91, AF4)
I2C2SCLPB10 (46, AF4)
SDAPB11 (47, AF4)
SMBAPB12 (51, AF4)
I2C3SCLPA8 (67, AF4)
SDAPC9 (66, AF4)
SMBAPA9 (68, AF4)
I2C4SCLPD12 (59, AF4), PB6 (92, AF11), PB8 (95, AF1)
SDAPD13 (60, AF4), PB7 (93, AF11), PB9 (96, AF1)
SMBAPD11 (58, AF4), PB9 (96, AF11)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (70, AF9), PD0 (81, AF9), PB8 (95, AF9)
TXPA12 (71, AF9), PD1 (82, AF9), PB9 (96, AF9)
CAN2RXPB12 (51, AF9), PB5 (91, AF9)
TXPB13 (52, AF9), PB6 (92, AF9)
CAN3RXPA8 (67, AF11), PB3 (89, AF11)
TXPA15 (77, AF11), PB4 (90, AF11)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (70, AF10)
DPPA12 (71, AF10)
IDPA10 (69, AF10)
SOFPA8 (67, AF10)
VBUSPA9 (68)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (53, AF12)
DPPB15 (54, AF12)
IDPB12 (51, AF12)
SOFPA4 (28, AF12)
ULPI_CKPA5 (29, AF10)
ULPI_D0PA3 (25, AF10)
ULPI_D1PB0 (34, AF10)
ULPI_D2PB1 (35, AF10)
ULPI_D3PB10 (46, AF10)
ULPI_D4PB11 (47, AF10)
ULPI_D5PB12 (51, AF10)
ULPI_D6PB13 (52, AF10)
ULPI_D7PB5 (91, AF10)
ULPI_DIRPC2 (17, AF10)
ULPI_NXTPC3 (18, AF10)
ULPI_STPPC0 (15, AF10)
VBUSPB13 (52)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPA3 (25, AF11)
CRSPA0/WKUP (22, AF11)
CRS_DVPA7 (31, AF11)
MDCPC1 (16, AF11)
MDIOPA2 (24, AF11)
PPS_OUTPB5 (91, AF11)
REF_CLKPA1 (23, AF11)
RX_CLKPA1 (23, AF11)
RX_DVPA7 (31, AF11)
RX_ERPB10 (46, AF11)
RXD0PC4 (32, AF11)
RXD1PC5 (33, AF11)
RXD2PB0 (34, AF11)
RXD3PB1 (35, AF11)
TX_CLKPC3 (18, AF11)
TX_ENPB11 (47, AF11)
TXD0PB12 (51, AF11)
TXD1PB13 (52, AF11)
TXD2PC2 (17, AF11)
TXD3PE2 (1, AF11), PB8 (95, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (80, AF12)
CMDPD2 (83, AF12)
D0PC8 (65, AF12)
D1PC9 (66, AF12)
D2PC10 (78, AF12)
D3PC11 (79, AF12)
D4PB8 (95, AF12)
D5PB9 (96, AF12)
D6PC6 (63, AF12)
D7PC7 (64, AF12)
SDMMC2CKPD6 (87, AF11)
CMDPD7 (88, AF11)
D0PB14 (53, AF10)
D1PB15 (54, AF10)
D2PB3 (89, AF10)
D3PB4 (90, AF10)
D4PB8 (95, AF10)
D5PB9 (96, AF10)
D6PC6 (63, AF10)
D7PC7 (64, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PD11 (58, AF9), PC9 (66, AF9)
BK1_IO1PD12 (59, AF9), PC10 (78, AF9)
BK1_IO2PE2 (1, AF9)
BK1_IO3PA1 (23, AF9), PD13 (60, AF9)
BK1_NCSPB10 (46, AF9), PB6 (92, AF10)
BK2_IO0PE7 (37, AF10)
BK2_IO1PE8 (38, AF10)
BK2_IO2PE9 (39, AF10)
BK2_IO3PE10 (40, AF10)
BK2_NCSPC11 (79, AF9)
CLKPB2 (36, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (3, AF6)
MCLK_APE2 (1, AF6)
SCK_APE5 (4, AF6)
SD_APE6 (5, AF6), PC1 (16, AF6), PB2 (36, AF6), PD6 (87, AF6)
SD_BPE3 (2, AF6)
SAI2FS_APD12 (59, AF10)
FS_BPC0 (15, AF8), PE13 (43, AF10), PA12 (71, AF8)
MCLK_APE0 (97, AF10)
MCLK_BPE6 (5, AF10), PA1 (23, AF10), PE14 (44, AF10)
SCK_APD13 (60, AF10)
SCK_BPA2 (24, AF8), PE12 (42, AF10)
SD_APD11 (58, AF10)
SD_BPA0/WKUP (22, AF10), PE11 (41, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PD7 (88, AF8)
IN1PD8 (55, AF8)
IN2PC4 (32, AF8)
IN3PC5 (33, AF8)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15 (77, AF4), PB6 (92, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PE11 (41), PB11 (47), PD11 (58), PA11 (70), PC11 (79)
IN0PA0/WKUP (22)
IN1PA1 (23)
IN2PA2 (24)
IN3PA3 (25)
IN4PA4 (28)
IN5PA5 (29)
IN6PA6 (30)
IN7PA7 (31)
IN8PB0 (34)
IN9PB1 (35)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)
IN14PC4 (32)
IN15PC5 (33)
ADC2EXTI11PE11 (41), PB11 (47), PD11 (58), PA11 (70), PC11 (79)
IN0PA0/WKUP (22)
IN1PA1 (23)
IN2PA2 (24)
IN3PA3 (25)
IN4PA4 (28)
IN5PA5 (29)
IN6PA6 (30)
IN7PA7 (31)
IN8PB0 (34)
IN9PB1 (35)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)
IN14PC4 (32)
IN15PC5 (33)
ADC3EXTI11PE11 (41), PB11 (47), PD11 (58), PA11 (70), PC11 (79)
IN0PA0/WKUP (22)
IN1PA1 (23)
IN2PA2 (24)
IN3PA3 (25)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PE9 (39), PD9 (56), PC9 (66), PA9 (68), PB9 (96)
OUT1PA4 (28)
OUT2PA5 (29)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (30, AF1), PE15 (45, AF1), PB12 (51, AF1)
BKIN2PE6 (5, AF1)
CH1PE9 (39, AF1), PA8 (67, AF1)
CH1NPA7 (31, AF1), PE8 (38, AF1), PB13 (52, AF1)
CH2PE11 (41, AF1), PA9 (68, AF1)
CH2NPB0 (34, AF1), PE10 (40, AF1), PB14 (53, AF1)
CH3PE13 (43, AF1), PA10 (69, AF1)
CH3NPB1 (35, AF1), PE12 (42, AF1), PB15 (54, AF1)
CH4PE14 (44, AF1), PA11 (70, AF1)
ETRPE7 (37, AF1), PA12 (71, AF1)
TIM2CH1PA0/WKUP (22, AF1), PA5 (29, AF1), PA15 (77, AF1)
CH2PA1 (23, AF1), PB3 (89, AF1)
CH3PA2 (24, AF1), PB10 (46, AF1)
CH4PA3 (25, AF1), PB11 (47, AF1)
ETRPA0/WKUP (22, AF1), PA5 (29, AF1), PA15 (77, AF1)
TIM3CH1PA6 (30, AF2), PC6 (63, AF2), PB4 (90, AF2)
CH2PA7 (31, AF2), PC7 (64, AF2), PB5 (91, AF2)
CH3PB0 (34, AF2), PC8 (65, AF2)
CH4PB1 (35, AF2), PC9 (66, AF2)
ETRPD2 (83, AF2)
TIM4CH1PD12 (59, AF2), PB6 (92, AF2)
CH2PD13 (60, AF2), PB7 (93, AF2)
CH3PD14 (61, AF2), PB8 (95, AF2)
CH4PD15 (62, AF2), PB9 (96, AF2)
ETRPE0 (97, AF2)
TIM5CH1PA0/WKUP (22, AF2)
CH2PA1 (23, AF2)
CH3PA2 (24, AF2)
CH4PA3 (25, AF2)
TIM8BKINPA6 (30, AF3)
BKIN2PA8 (67, AF3)
CH1PC6 (63, AF3)
CH1NPA5 (29, AF3), PA7 (31, AF3)
CH2PC7 (64, AF3)
CH2NPB0 (34, AF3), PB14 (53, AF3)
CH3PC8 (65, AF3)
CH3NPB1 (35, AF3), PB15 (54, AF3)
CH4PC9 (66, AF3)
ETRPA0/WKUP (22, AF3)
TIM9CH1PE5 (4, AF3), PA2 (24, AF3)
CH2PE6 (5, AF3), PA3 (25, AF3)
TIM10CH1PB8 (95, AF3)
TIM11CH1PB9 (96, AF3)
TIM12CH1PB14 (53, AF9)
CH2PB15 (54, AF9)
TIM13CH1PA6 (30, AF9)
TIM14CH1PA7 (31, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPE0 (97, AF3)
IN1PD12 (59, AF3)
IN2PE1 (98, AF3)
OUTPD13 (60, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13 (7)
REFINPB15 (54, AF0)
TSPC13 (7), PC1 (16)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA16PD11 (58, AF12)
A17PD12 (59, AF12)
A18PD13 (60, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
ALEPD12 (59, AF12)
CLEPD11 (58, AF12)
CLKPD3 (84, AF12)
D0PD14 (61, AF12)
D1PD15 (62, AF12)
D2PD0 (81, AF12)
D3PD1 (82, AF12)
D4PE7 (37, AF12)
D5PE8 (38, AF12)
D6PE9 (39, AF12)
D7PE10 (40, AF12)
D8PE11 (41, AF12)
D9PE12 (42, AF12)
D10PE13 (43, AF12)
D11PE14 (44, AF12)
D12PE15 (45, AF12)
D13PD8 (55, AF12)
D14PD9 (56, AF12)
D15PD10 (57, AF12)
DA0PD14 (61, AF12)
DA1PD15 (62, AF12)
DA2PD0 (81, AF12)
DA3PD1 (82, AF12)
DA4PE7 (37, AF12)
DA5PE8 (38, AF12)
DA6PE9 (39, AF12)
DA7PE10 (40, AF12)
DA8PE11 (41, AF12)
DA9PE12 (42, AF12)
DA10PE13 (43, AF12)
DA11PE14 (44, AF12)
DA12PE15 (45, AF12)
DA13PD8 (55, AF12)
DA14PD9 (56, AF12)
DA15PD10 (57, AF12)
NBL0PE0 (97, AF12)
NBL1PE1 (98, AF12)
NCEPC8 (65, AF9)
NE1PC7 (64, AF9), PD7 (88, AF12)
NE2PC8 (65, AF9)
NLPB7 (93, AF12)
NOEPD4 (85, AF12)
NWAITPC6 (63, AF9), PD6 (87, AF12)
NWEPD5 (86, AF12)
SDCKE0PC3 (18, AF12), PC5 (33, AF12)
SDCKE1PB5 (91, AF12)
SDNE0PC2 (17, AF12), PC4 (32, AF12)
SDNE1PB6 (92, AF12)
SDNWEPC0 (15, AF12), PA7 (31, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (63, AF13), PA9 (68, AF13)
D1PC7 (64, AF13), PA10 (69, AF13)
D2PC8 (65, AF13), PE0 (97, AF13)
D3PC9 (66, AF13), PE1 (98, AF13)
D4PE4 (3, AF13), PC11 (79, AF13)
D5PD3 (84, AF13), PB6 (92, AF13)
D6PE5 (4, AF13), PB8 (95, AF13)
D7PE6 (5, AF13), PB9 (96, AF13)
D8PC10 (78, AF13)
D9PC12 (80, AF13)
D10PD6 (87, AF13), PB5 (91, AF13)
D11PD2 (83, AF13)
HSYNCPA4 (28, AF13)
PIXCLKPA6 (30, AF13)
VSYNCPB7 (93, AF13)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PC0 (15, AF3), PD4 (85, AF6)
CKIN1PC2 (17, AF3), PB2 (36, AF10), PB13 (52, AF6), PD7 (88, AF6)
CKIN2PC4 (32, AF3), PE8 (38, AF6), PB15 (54, AF6)
CKIN3PE5 (4, AF10), PD8 (55, AF3), PC6 (63, AF7)
CKIN4PC1 (16, AF10), PE11 (41, AF6), PD6 (87, AF3)
CKIN5PE13 (43, AF6), PC10 (78, AF3), PB7 (93, AF6)
CKIN6PD0 (81, AF3)
CKIN7PB11 (47, AF6), PD1 (82, AF6), PB8 (95, AF6)
CKOUTPC2 (17, AF6), PB0 (34, AF6), PE9 (39, AF6), PD10 (57, AF3), PD3 (84, AF3)
DATIN0PC1 (16, AF3), PD3 (84, AF6)
DATIN1PC3 (18, AF3), PB1 (35, AF6), PB12 (51, AF6), PD6 (87, AF10)
DATIN2PC5 (33, AF3), PE7 (37, AF6), PB14 (53, AF6)
DATIN3PE4 (3, AF10), PD9 (56, AF3), PC7 (64, AF7)
DATIN4PC0 (15, AF6), PE10 (40, AF6), PD7 (88, AF3)
DATIN5PE12 (42, AF6), PC11 (79, AF3), PB6 (92, AF6)
DATIN6PD1 (82, AF3)
DATIN7PB10 (46, AF6), PD0 (81, AF6), PB9 (96, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (76, AF0)
JTDIPA15 (77, AF0)
JTDO-SWOPB3 (89, AF0)
JTMS-SWDIOPA13 (72, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0), PC1 (16, AF0)
TRACED1PE4 (3, AF0), PC8 (65, AF0)
TRACED2PE5 (4, AF0), PD2 (83, AF0)
TRACED3PE6 (5, AF0), PC12 (80, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (67, AF0)
MCO_2PC9 (66, AF0)
OSC_INPH0/OSC_IN (12)
OSC_OUTPH1/OSC_OUT (13)
OSC32_INPC14/OSC32_IN (8)
OSC32_OUTPC15/OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (7)
RTC_TAMP3PC1 (16)
SYS_WKUP1PA0/WKUP (22)
SYS_WKUP2PA2 (24)
SYS_WKUP3PC1 (16)
SYS_WKUP4PC13 (7)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводETH_TXD3 (AF11), FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
2PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
3PE4ввод-выводDCMI_D4 (AF13), DFSDM1_DATIN3 (AF10), FMC_A20 (AF12), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
4PE5ввод-выводDCMI_D6 (AF13), DFSDM1_CKIN3 (AF10), FMC_A21 (AF12), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
5PE6ввод-выводDCMI_D7 (AF13), FMC_A22 (AF12), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3)
6VBATпитание—
7PC13ввод-выводRTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4
8PC14/OSC32_INввод-выводRCC_OSC32_IN
9PC15/OSC32_OUTввод-выводRCC_OSC32_OUT
10VSSпитание—
11VDDпитание—
12PH0/OSC_INввод-выводRCC_OSC_IN
13PH1/OSC_OUTввод-выводRCC_OSC_OUT
14NRSTсброс—
15PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_SDNWE (AF12), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
16PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, DFSDM1_CKIN4 (AF10), DFSDM1_DATIN0 (AF3), ETH_MDC (AF11), I2S2_SD (AF5), MDIOS_MDC (AF12), RTC_TAMP3, RTC_TS, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3
17PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), ETH_TXD2 (AF11), FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
18PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, DFSDM1_DATIN1 (AF3), ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
19VSSAпитание—
20VREF+питание—
21VDDAпитание—
22PA0/WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
23PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
24PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), MDIOS_MDIO (AF12), SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
25PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
26VSSпитание—
27VDDпитание—
28PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
29PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
30PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), MDIOS_MDC (AF12), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
31PA7ввод-выводADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
32PC4ввод-выводADC1_IN14, ADC2_IN14, DFSDM1_CKIN2 (AF3), ETH_RXD0 (AF11), FMC_SDNE0 (AF12), I2S1_MCK (AF5), SPDIFRX_IN2 (AF8)
33PC5ввод-выводADC1_IN15, ADC2_IN15, DFSDM1_DATIN2 (AF3), ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), SPDIFRX_IN3 (AF8)
34PB0ввод-выводADC1_IN8, ADC2_IN8, DFSDM1_CKOUT (AF6), ETH_RXD2 (AF11), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
35PB1ввод-выводADC1_IN9, ADC2_IN9, DFSDM1_DATIN1 (AF6), ETH_RXD3 (AF11), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
36PB2ввод-выводDFSDM1_CKIN1 (AF10), I2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
37PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
38PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
39PE9ввод-выводDAC_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8)
40PE10ввод-выводDFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8)
41PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
42PE12ввод-выводDFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
43PE13ввод-выводDFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
44PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
45PE15ввод-выводFMC_D12 (AF12), FMC_DA12 (AF12), TIM1_BKIN (AF1)
46PB10ввод-выводDFSDM1_DATIN7 (AF6), ETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), QUADSPI_BK1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
47PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7 (AF6), ETH_TX_EN (AF11), I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
48VCAP_1питание—
49VSSпитание—
50VDDпитание—
51PB12ввод-выводCAN2_RX (AF9), DFSDM1_DATIN1 (AF6), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF8), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
52PB13ввод-выводCAN2_TX (AF9), DFSDM1_CKIN1 (AF6), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF8), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
53PB14ввод-выводDFSDM1_DATIN2 (AF6), SDMMC2_D0 (AF10), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
54PB15ввод-выводDFSDM1_CKIN2 (AF6), I2S2_SD (AF5), RTC_REFIN (AF0), SDMMC2_D1 (AF10), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4), USB_OTG_HS_DP (AF12)
55PD8ввод-выводDFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1 (AF8), USART3_TX (AF7)
56PD9ввод-выводDAC_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
57PD10ввод-выводDFSDM1_CKOUT (AF3), FMC_D15 (AF12), FMC_DA15 (AF12), USART3_CK (AF7)
58PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7)
59PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
60PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2)
61PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8)
62PD15ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8)
63PC6ввод-выводDCMI_D0 (AF13), DFSDM1_CKIN3 (AF7), FMC_NWAIT (AF9), I2S2_MCK (AF5), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
64PC7ввод-выводDCMI_D1 (AF13), DFSDM1_DATIN3 (AF7), FMC_NE1 (AF9), I2S3_MCK (AF6), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
65PC8ввод-выводDCMI_D2 (AF13), FMC_NCE (AF9), FMC_NE2 (AF9), SDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8)
66PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
67PA8ввод-выводCAN3_RX (AF11), I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), UART7_RX (AF12), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
68PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
69PA10ввод-выводDCMI_D1 (AF13), MDIOS_MDIO (AF12), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
70PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
71PA12ввод-выводCAN1_TX (AF9), I2S2_CK (AF5), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
72PA13ввод-выводSYS_JTMS-SWDIO (AF0)
73VCAP_2питание—
74VSSпитание—
75VDDпитание—
76PA14ввод-выводSYS_JTCK-SWCLK (AF0)
77PA15ввод-выводCAN3_TX (AF11), CEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF12)
78PC10ввод-выводDCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
79PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
80PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
81PD0ввод-выводCAN1_RX (AF9), DFSDM1_CKIN6 (AF3), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), UART4_RX (AF8)
82PD1ввод-выводCAN1_TX (AF9), DFSDM1_CKIN7 (AF6), DFSDM1_DATIN6 (AF3), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8)
83PD2ввод-выводDCMI_D11 (AF13), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
84PD3ввод-выводDCMI_D5 (AF13), DFSDM1_CKOUT (AF3), DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), I2S2_CK (AF5), SPI2_SCK (AF5), USART2_CTS (AF7)
85PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7)
86PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
87PD6ввод-выводDCMI_D10 (AF13), DFSDM1_CKIN4 (AF3), DFSDM1_DATIN1 (AF10), FMC_NWAIT (AF12), I2S3_SD (AF5), SAI1_SD_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
88PD7ввод-выводDFSDM1_CKIN1 (AF6), DFSDM1_DATIN4 (AF3), FMC_NE1 (AF12), I2S1_SD (AF5), SDMMC2_CMD (AF11), SPDIFRX_IN0 (AF8), SPI1_MOSI (AF5), USART2_CK (AF7)
89PB3ввод-выводCAN3_RX (AF11), I2S1_CK (AF5), I2S3_CK (AF6), SDMMC2_D2 (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), UART7_RX (AF12)
90PB4ввод-выводCAN3_TX (AF11), I2S2_WS (AF7), SDMMC2_D3 (AF10), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), SYS_JTRST (AF0), TIM3_CH1 (AF2), UART7_TX (AF12)
91PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), SPI6_MOSI (AF8), TIM3_CH2 (AF2), UART5_RX (AF1), USB_OTG_HS_ULPI_D7 (AF10)
92PB6ввод-выводCAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF6), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF11), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), UART5_TX (AF1), USART1_TX (AF7)
93PB7ввод-выводDCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF6), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF11), TIM4_CH2 (AF2), USART1_RX (AF7)
94BOOT0загрузка—
95PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), DFSDM1_CKIN7 (AF6), ETH_TXD3 (AF11), I2C1_SCL (AF4), I2C4_SCL (AF1), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM10_CH1 (AF3), TIM4_CH3 (AF2), UART5_RX (AF7)
96PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF6), I2C1_SDA (AF4), I2C4_SDA (AF1), I2C4_SMBA (AF11), I2S2_WS (AF5), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2), UART5_TX (AF7)
97PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
98PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8)
99VSSпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VCAP48, 73вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD11, 27, 50, 75, 100питание цифровой части и линий ввода-вывода
VDDA21питание аналоговой части: АЦП, ЦАП, генераторы
VREF+20верхнее опорное напряжение АЦП и ЦАП
VSS10, 26, 49, 74, 99общий провод (земля)
VSSA19общий провод аналоговой части
NRST14сброс, активный уровень — низкий
BOOT094выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F765V(G-I)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F765VGSTM32F765VGTx1 МБ384 КБ
STM32F765VISTM32F765VITx2 МБ384 КБ

Линейка STM32F7x5, семейство STM32F7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32F765VG, STM32F765VI. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F765VGT6LQFP 100, 14×14×1,4 мм−40…+85 °Cлоток
STM32F765VGT6TRLQFP 100, 14×14×1,4 мм−40…+85 °Cлента на катушке
STM32F765VGT7LQFP 100, 14×14×1,4 мм−40…+105 °C*лоток
STM32F765VIT6LQFP 100, 14×14×1,4 мм−40…+85 °Cлоток
STM32F765VIT7LQFP 100, 14×14×1,4 мм−40…+105 °C*лоток

* На сайте ST диапазон для этого номера не указан или противоречит цифре температурного диапазона; приведён диапазон этой цифры по схеме обозначений (Ordering information scheme) даташита DS11532 Rev 9, Table 139.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F745VE, STM32F745VGSTM32F7x5100 из 100выводы совпадают полностьютолько у этого: CAN3, DFSDM1, SDMMC2, SPI6; флеш-память до 2048 и 1024 КБ; ОЗУ 384 и 320 КБ
STM32F722VC, STM32F722VESTM32F7x2100 из 100выводы совпадают полностьютолько у этого: CAN2, CAN3, DCMI, DFSDM1, DMA2D, ETH, HDMI_CEC, I2C4, SPDIFRX, SPI6; флеш-память до 2048 и 512 КБ; ОЗУ 384 и 192 КБ
STM32F730V8STM32F7x0 Value line100 из 100выводы совпадают полностьютолько у этого: CAN2, CAN3, DCMI, DFSDM1, DMA2D, ETH, HDMI_CEC, I2C4, SPDIFRX, SPI6; только у него: AES; флеш-память до 2048 и 64 КБ; ОЗУ 384 и 192 КБ
STM32F732VESTM32F7x2100 из 100выводы совпадают полностьютолько у этого: CAN2, CAN3, DCMI, DFSDM1, DMA2D, ETH, HDMI_CEC, I2C4, SPDIFRX, SPI6; только у него: AES; флеш-память до 2048 и 512 КБ; ОЗУ 384 и 192 КБ
STM32F746VESTM32F7x6100 из 100выводы совпадают полностьютолько у этого: CAN3, DFSDM1, SDMMC2, SPI6; только у него: LTDC; флеш-память до 2048 и 512 КБ; ОЗУ 384 и 320 КБ
STM32F746VGSTM32F7x6100 из 100выводы совпадают полностьютолько у этого: CAN3, DFSDM1, SDMMC2, SPI6; только у него: LTDC; флеш-память до 2048 и 1024 КБ; ОЗУ 384 и 320 КБ
STM32F750V8STM32F7x0 Value line100 из 100выводы совпадают полностьютолько у этого: CAN3, DFSDM1, SDMMC2, SPI6; только у него: CRYP, HASH, LTDC; флеш-память до 2048 и 64 КБ; ОЗУ 384 и 320 КБ
STM32F756VGSTM32F7x6100 из 100выводы совпадают полностьютолько у этого: CAN3, DFSDM1, SDMMC2, SPI6; только у него: CRYP, HASH, LTDC; флеш-память до 2048 и 1024 КБ; ОЗУ 384 и 320 КБ
STM32F767VGSTM32F7x7100 из 100выводы совпадают полностьютолько у него: LTDC; флеш-память до 2048 и 1024 КБ
STM32F767VISTM32F7x7100 из 100выводы совпадают полностьютолько у него: LTDC
STM32F777VISTM32F7x7100 из 100выводы совпадают полностьютолько у него: CRYP, HASH, LTDC
STM32H7A3VGTx, STM32H7A3VITxSTM32H7A3/7B3100 из 100выводы совпадают полностьютолько у этого: ADC3, CAN1, CAN2, CAN3, DAC, ETH, IWDG, QUADSPI, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, DAC1, DAC2, DFSDM2, FDCAN1, FDCAN2, I2S6, IWDG1, LPTIM2, LPTIM3, LPUART1, LTDC, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SWPMI1, TIM15, TIM16, TIM17, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 280 МГц; ОЗУ 384 и 1424 КБ

Частые вопросы

На каких выводах USART1 у STM32F765VG?

В корпусе LQFP100 сигнал USART1_TX выведен на PB14 (вывод 53, AF4) или PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PB15 (вывод 54, AF4) или PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).

Где у STM32F765VG выводы SWD для программатора?

SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F765VG?

I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).

Сколько выводов ввода-вывода у STM32F765VG в корпусе LQFP100?

82 из 100. Ещё 16 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F765VG и STM32F765VI?

Объёмом памяти: STM32F765VG — 1 МБ флеш-памяти и 384 КБ ОЗУ, STM32F765VI — 2 МБ флеш-памяти и 384 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Чем отличаются STM32F765VGT6 и STM32F765VGT7?

Диапазоном рабочей температуры: STM32F765VGT6 — −40…+85 °C, STM32F765VGT7 — −40…+105 °C (по таблице заказных номеров на st.com). Корпус (LQFP 100, 14×14×1,4 мм) и расположение выводов у них одинаковые.

Какое напряжение питания у STM32F765VG?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
