STM32F746VE в корпусе LQFP100: распиновка
STM32F746VE — микроконтроллер STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 512 КБ флеш-памяти и 320 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 82 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M7
- Частота ядра
- до 216 МГц
- Флеш-память
- 512 КБ
- ОЗУ
- 320 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 82
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

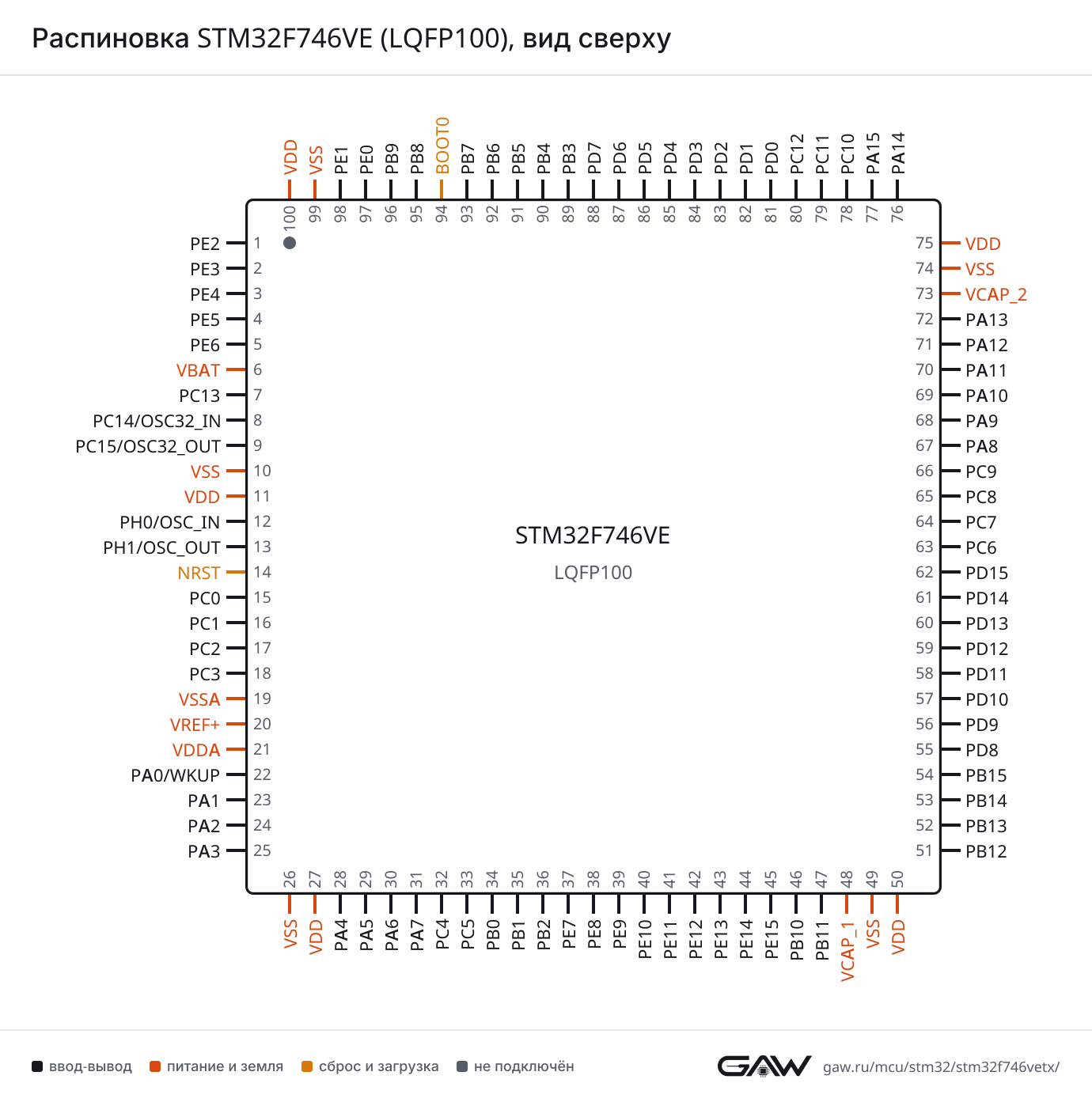

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (67, AF7) |
| CTS | PA11 (70, AF7) | |
| DE | PA12 (71, AF7) | |
| RTS | PA12 (71, AF7) | |
| RX | PA10 (69, AF7), PB7 (93, AF7) | |
| TX | PA9 (68, AF7), PB6 (92, AF7) | |
| USART2 | CK | PA4 (28, AF7), PD7 (88, AF7) |
| CTS | PA0/WKUP (22, AF7), PD3 (84, AF7) | |
| DE | PA1 (23, AF7), PD4 (85, AF7) | |
| RTS | PA1 (23, AF7), PD4 (85, AF7) | |
| RX | PA3 (25, AF7), PD6 (87, AF7) | |
| TX | PA2 (24, AF7), PD5 (86, AF7) | |
| USART3 | CK | PB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7) |
| CTS | PB13 (52, AF7), PD11 (58, AF7) | |
| DE | PB14 (53, AF7), PD12 (59, AF7) | |
| RTS | PB14 (53, AF7), PD12 (59, AF7) | |
| RX | PB11 (47, AF7), PD9 (56, AF7), PC11 (79, AF7) | |
| TX | PB10 (46, AF7), PD8 (55, AF7), PC10 (78, AF7) | |
| USART6 | CK | PC8 (65, AF8) |
| RX | PC7 (64, AF8) | |
| TX | PC6 (63, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (34, AF8) |
| DE | PA15 (77, AF8) | |
| RTS | PA15 (77, AF8) | |
| RX | PA1 (23, AF8), PC11 (79, AF8) | |
| TX | PA0/WKUP (22, AF8), PC10 (78, AF8) | |
| UART5 | CTS | PC9 (66, AF7) |
| DE | PC8 (65, AF7) | |
| RTS | PC8 (65, AF7) | |
| RX | PD2 (83, AF8) | |
| TX | PC12 (80, AF8) | |
| UART7 | CTS | PE10 (40, AF8) |
| DE | PE9 (39, AF8) | |
| RTS | PE9 (39, AF8) | |
| RX | PE7 (37, AF8) | |
| TX | PE8 (38, AF8) | |
| UART8 | CTS | PD14 (61, AF8) |
| DE | PD15 (62, AF8) | |
| RTS | PD15 (62, AF8) | |
| RX | PE0 (97, AF8) | |
| TX | PE1 (98, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (30, AF5), PB4 (90, AF5) |
| MOSI | PA7 (31, AF5), PB5 (91, AF5) | |
| NSS | PA4 (28, AF5), PA15 (77, AF5) | |
| SCK | PA5 (29, AF5), PB3 (89, AF5) | |
| SPI2 | MISO | PC2 (17, AF5), PB14 (53, AF5) |
| MOSI | PC1 (16, AF5), PC3 (18, AF5), PB15 (54, AF5) | |
| NSS | PB12 (51, AF5), PB4 (90, AF7), PB9 (96, AF5) | |
| SCK | PB10 (46, AF5), PB13 (52, AF5), PA9 (68, AF5), PD3 (84, AF5) | |
| SPI3 | MISO | PC11 (79, AF6), PB4 (90, AF6) |
| MOSI | PB2 (36, AF7), PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6) | |
| NSS | PA4 (28, AF6), PA15 (77, AF6) | |
| SCK | PC10 (78, AF6), PB3 (89, AF6) | |
| SPI4 | MISO | PE5 (4, AF5), PE13 (43, AF5) |
| MOSI | PE6 (5, AF5), PE14 (44, AF5) | |
| NSS | PE4 (3, AF5), PE11 (41, AF5) | |
| SCK | PE2 (1, AF5), PE12 (42, AF5) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (66, AF5) |
| I2S1 | CK | PA5 (29, AF5), PB3 (89, AF5) |
| MCK | PC4 (32, AF5) | |
| SD | PA7 (31, AF5), PB5 (91, AF5) | |
| WS | PA4 (28, AF5), PA15 (77, AF5) | |
| I2S2 | CK | PB10 (46, AF5), PB13 (52, AF5), PA9 (68, AF5), PD3 (84, AF5) |
| MCK | PC6 (63, AF5) | |
| SD | PC1 (16, AF5), PC3 (18, AF5), PB15 (54, AF5) | |
| WS | PB12 (51, AF5), PB4 (90, AF7), PB9 (96, AF5) | |
| I2S3 | CK | PC10 (78, AF6), PB3 (89, AF6) |
| MCK | PC7 (64, AF6) | |
| SD | PB2 (36, AF7), PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6) | |
| WS | PA4 (28, AF6), PA15 (77, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (92, AF4), PB8 (95, AF4) |
| SDA | PB7 (93, AF4), PB9 (96, AF4) | |
| SMBA | PB5 (91, AF4) | |
| I2C2 | SCL | PB10 (46, AF4) |
| SDA | PB11 (47, AF4) | |
| SMBA | PB12 (51, AF4) | |
| I2C3 | SCL | PA8 (67, AF4) |
| SDA | PC9 (66, AF4) | |
| SMBA | PA9 (68, AF4) | |
| I2C4 | SCL | PD12 (59, AF4) |
| SDA | PD13 (60, AF4) | |
| SMBA | PD11 (58, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PA11 (70, AF9), PD0 (81, AF9), PB8 (95, AF9) |
| TX | PA12 (71, AF9), PD1 (82, AF9), PB9 (96, AF9) | |
| CAN2 | RX | PB12 (51, AF9), PB5 (91, AF9) |
| TX | PB13 (52, AF9), PB6 (92, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (70, AF10) |
| DP | PA12 (71, AF10) | |
| ID | PA10 (69, AF10) | |
| SOF | PA8 (67, AF10) | |
| VBUS | PA9 (68) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (53, AF12) |
| DP | PB15 (54, AF12) | |
| ID | PB12 (51, AF12) | |
| SOF | PA4 (28, AF12) | |
| ULPI_CK | PA5 (29, AF10) | |
| ULPI_D0 | PA3 (25, AF10) | |
| ULPI_D1 | PB0 (34, AF10) | |
| ULPI_D2 | PB1 (35, AF10) | |
| ULPI_D3 | PB10 (46, AF10) | |
| ULPI_D4 | PB11 (47, AF10) | |
| ULPI_D5 | PB12 (51, AF10) | |
| ULPI_D6 | PB13 (52, AF10) | |
| ULPI_D7 | PB5 (91, AF10) | |
| ULPI_DIR | PC2 (17, AF10) | |
| ULPI_NXT | PC3 (18, AF10) | |
| ULPI_STP | PC0 (15, AF10) | |
| VBUS | PB13 (52) |
Ethernet — MAC Ethernet (MII, RMII)
| Блок | Сигнал | Выводы |
|---|---|---|
| ETH | COL | PA3 (25, AF11) |
| CRS | PA0/WKUP (22, AF11) | |
| CRS_DV | PA7 (31, AF11) | |
| MDC | PC1 (16, AF11) | |
| MDIO | PA2 (24, AF11) | |
| PPS_OUT | PB5 (91, AF11) | |
| REF_CLK | PA1 (23, AF11) | |
| RX_CLK | PA1 (23, AF11) | |
| RX_DV | PA7 (31, AF11) | |
| RX_ER | PB10 (46, AF11) | |
| RXD0 | PC4 (32, AF11) | |
| RXD1 | PC5 (33, AF11) | |
| RXD2 | PB0 (34, AF11) | |
| RXD3 | PB1 (35, AF11) | |
| TX_CLK | PC3 (18, AF11) | |
| TX_EN | PB11 (47, AF11) | |
| TXD0 | PB12 (51, AF11) | |
| TXD1 | PB13 (52, AF11) | |
| TXD2 | PC2 (17, AF11) | |
| TXD3 | PE2 (1, AF11), PB8 (95, AF11) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CK | PC12 (80, AF12) |
| CMD | PD2 (83, AF12) | |
| D0 | PC8 (65, AF12) | |
| D1 | PC9 (66, AF12) | |
| D2 | PC10 (78, AF12) | |
| D3 | PC11 (79, AF12) | |
| D4 | PB8 (95, AF12) | |
| D5 | PB9 (96, AF12) | |
| D6 | PC6 (63, AF12) | |
| D7 | PC7 (64, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PD11 (58, AF9), PC9 (66, AF9) |
| BK1_IO1 | PD12 (59, AF9), PC10 (78, AF9) | |
| BK1_IO2 | PE2 (1, AF9) | |
| BK1_IO3 | PA1 (23, AF9), PD13 (60, AF9) | |
| BK1_NCS | PB6 (92, AF10) | |
| BK2_IO0 | PE7 (37, AF10) | |
| BK2_IO1 | PE8 (38, AF10) | |
| BK2_IO2 | PE9 (39, AF10) | |
| BK2_IO3 | PE10 (40, AF10) | |
| BK2_NCS | PC11 (79, AF9) | |
| CLK | PB2 (36, AF9) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | FS_A | PE4 (3, AF6) |
| MCLK_A | PE2 (1, AF6) | |
| SCK_A | PE5 (4, AF6) | |
| SD_A | PE6 (5, AF6), PC1 (16, AF6), PB2 (36, AF6), PD6 (87, AF6) | |
| SD_B | PE3 (2, AF6) | |
| SAI2 | FS_A | PD12 (59, AF10) |
| FS_B | PC0 (15, AF8), PE13 (43, AF10), PA12 (71, AF8) | |
| MCLK_A | PE0 (97, AF10) | |
| MCLK_B | PE6 (5, AF10), PA1 (23, AF10), PE14 (44, AF10) | |
| SCK_A | PD13 (60, AF10) | |
| SCK_B | PA2 (24, AF8), PE12 (42, AF10) | |
| SD_A | PD11 (58, AF10) | |
| SD_B | PA0/WKUP (22, AF10), PE11 (41, AF10) |
SPDIF-RX — приёмник S/PDIF
| Блок | Сигнал | Выводы |
|---|---|---|
| SPDIFRX | IN0 | PD7 (88, AF8) |
| IN1 | PD8 (55, AF8) | |
| IN2 | PC4 (32, AF8) | |
| IN3 | PC5 (33, AF8) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA15 (77, AF4), PB6 (92, AF3) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PE11 (41), PB11 (47), PD11 (58), PA11 (70), PC11 (79) |
| IN0 | PA0/WKUP (22) | |
| IN1 | PA1 (23) | |
| IN2 | PA2 (24) | |
| IN3 | PA3 (25) | |
| IN4 | PA4 (28) | |
| IN5 | PA5 (29) | |
| IN6 | PA6 (30) | |
| IN7 | PA7 (31) | |
| IN8 | PB0 (34) | |
| IN9 | PB1 (35) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) | |
| IN14 | PC4 (32) | |
| IN15 | PC5 (33) | |
| ADC2 | EXTI11 | PE11 (41), PB11 (47), PD11 (58), PA11 (70), PC11 (79) |
| IN0 | PA0/WKUP (22) | |
| IN1 | PA1 (23) | |
| IN2 | PA2 (24) | |
| IN3 | PA3 (25) | |
| IN4 | PA4 (28) | |
| IN5 | PA5 (29) | |
| IN6 | PA6 (30) | |
| IN7 | PA7 (31) | |
| IN8 | PB0 (34) | |
| IN9 | PB1 (35) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) | |
| IN14 | PC4 (32) | |
| IN15 | PC5 (33) | |
| ADC3 | EXTI11 | PE11 (41), PB11 (47), PD11 (58), PA11 (70), PC11 (79) |
| IN0 | PA0/WKUP (22) | |
| IN1 | PA1 (23) | |
| IN2 | PA2 (24) | |
| IN3 | PA3 (25) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PE9 (39), PD9 (56), PC9 (66), PA9 (68), PB9 (96) |
| OUT1 | PA4 (28) | |
| OUT2 | PA5 (29) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (30, AF1), PE15 (45, AF1), PB12 (51, AF1) |
| BKIN2 | PE6 (5, AF1) | |
| CH1 | PE9 (39, AF1), PA8 (67, AF1) | |
| CH1N | PA7 (31, AF1), PE8 (38, AF1), PB13 (52, AF1) | |
| CH2 | PE11 (41, AF1), PA9 (68, AF1) | |
| CH2N | PB0 (34, AF1), PE10 (40, AF1), PB14 (53, AF1) | |
| CH3 | PE13 (43, AF1), PA10 (69, AF1) | |
| CH3N | PB1 (35, AF1), PE12 (42, AF1), PB15 (54, AF1) | |
| CH4 | PE14 (44, AF1), PA11 (70, AF1) | |
| ETR | PE7 (37, AF1), PA12 (71, AF1) | |
| TIM2 | CH1 | PA0/WKUP (22, AF1), PA5 (29, AF1), PA15 (77, AF1) |
| CH2 | PA1 (23, AF1), PB3 (89, AF1) | |
| CH3 | PA2 (24, AF1), PB10 (46, AF1) | |
| CH4 | PA3 (25, AF1), PB11 (47, AF1) | |
| ETR | PA0/WKUP (22, AF1), PA5 (29, AF1), PA15 (77, AF1) | |
| TIM3 | CH1 | PA6 (30, AF2), PC6 (63, AF2), PB4 (90, AF2) |
| CH2 | PA7 (31, AF2), PC7 (64, AF2), PB5 (91, AF2) | |
| CH3 | PB0 (34, AF2), PC8 (65, AF2) | |
| CH4 | PB1 (35, AF2), PC9 (66, AF2) | |
| ETR | PD2 (83, AF2) | |
| TIM4 | CH1 | PD12 (59, AF2), PB6 (92, AF2) |
| CH2 | PD13 (60, AF2), PB7 (93, AF2) | |
| CH3 | PD14 (61, AF2), PB8 (95, AF2) | |
| CH4 | PD15 (62, AF2), PB9 (96, AF2) | |
| ETR | PE0 (97, AF2) | |
| TIM5 | CH1 | PA0/WKUP (22, AF2) |
| CH2 | PA1 (23, AF2) | |
| CH3 | PA2 (24, AF2) | |
| CH4 | PA3 (25, AF2) | |
| TIM8 | BKIN | PA6 (30, AF3) |
| BKIN2 | PA8 (67, AF3) | |
| CH1 | PC6 (63, AF3) | |
| CH1N | PA5 (29, AF3), PA7 (31, AF3) | |
| CH2 | PC7 (64, AF3) | |
| CH2N | PB0 (34, AF3), PB14 (53, AF3) | |
| CH3 | PC8 (65, AF3) | |
| CH3N | PB1 (35, AF3), PB15 (54, AF3) | |
| CH4 | PC9 (66, AF3) | |
| ETR | PA0/WKUP (22, AF3) | |
| TIM9 | CH1 | PE5 (4, AF3), PA2 (24, AF3) |
| CH2 | PE6 (5, AF3), PA3 (25, AF3) | |
| TIM10 | CH1 | PB8 (95, AF3) |
| TIM11 | CH1 | PB9 (96, AF3) |
| TIM12 | CH1 | PB14 (53, AF9) |
| CH2 | PB15 (54, AF9) | |
| TIM13 | CH1 | PA6 (30, AF9) |
| TIM14 | CH1 | PA7 (31, AF9) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PE0 (97, AF3) |
| IN1 | PD12 (59, AF3) | |
| IN2 | PE1 (98, AF3) | |
| OUT | PD13 (60, AF3) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT | PC13 (7) |
| REFIN | PB15 (54, AF0) | |
| TS | PC13 (7), PC1 (16) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A16 | PD11 (58, AF12) |
| A17 | PD12 (59, AF12) | |
| A18 | PD13 (60, AF12) | |
| A19 | PE3 (2, AF12) | |
| A20 | PE4 (3, AF12) | |
| A21 | PE5 (4, AF12) | |
| A22 | PE6 (5, AF12) | |
| A23 | PE2 (1, AF12) | |
| ALE | PD12 (59, AF12) | |
| CLE | PD11 (58, AF12) | |
| CLK | PD3 (84, AF12) | |
| D0 | PD14 (61, AF12) | |
| D1 | PD15 (62, AF12) | |
| D2 | PD0 (81, AF12) | |
| D3 | PD1 (82, AF12) | |
| D4 | PE7 (37, AF12) | |
| D5 | PE8 (38, AF12) | |
| D6 | PE9 (39, AF12) | |
| D7 | PE10 (40, AF12) | |
| D8 | PE11 (41, AF12) | |
| D9 | PE12 (42, AF12) | |
| D10 | PE13 (43, AF12) | |
| D11 | PE14 (44, AF12) | |
| D12 | PE15 (45, AF12) | |
| D13 | PD8 (55, AF12) | |
| D14 | PD9 (56, AF12) | |
| D15 | PD10 (57, AF12) | |
| DA0 | PD14 (61, AF12) | |
| DA1 | PD15 (62, AF12) | |
| DA2 | PD0 (81, AF12) | |
| DA3 | PD1 (82, AF12) | |
| DA4 | PE7 (37, AF12) | |
| DA5 | PE8 (38, AF12) | |
| DA6 | PE9 (39, AF12) | |
| DA7 | PE10 (40, AF12) | |
| DA8 | PE11 (41, AF12) | |
| DA9 | PE12 (42, AF12) | |
| DA10 | PE13 (43, AF12) | |
| DA11 | PE14 (44, AF12) | |
| DA12 | PE15 (45, AF12) | |
| DA13 | PD8 (55, AF12) | |
| DA14 | PD9 (56, AF12) | |
| DA15 | PD10 (57, AF12) | |
| NBL0 | PE0 (97, AF12) | |
| NBL1 | PE1 (98, AF12) | |
| NE1 | PD7 (88, AF12) | |
| NL | PB7 (93, AF12) | |
| NOE | PD4 (85, AF12) | |
| NWAIT | PD6 (87, AF12) | |
| NWE | PD5 (86, AF12) | |
| SDCKE0 | PC3 (18, AF12), PC5 (33, AF12) | |
| SDCKE1 | PB5 (91, AF12) | |
| SDNE0 | PC2 (17, AF12), PC4 (32, AF12) | |
| SDNE1 | PB6 (92, AF12) | |
| SDNWE | PC0 (15, AF12), PA7 (31, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PC6 (63, AF13), PA9 (68, AF13) |
| D1 | PC7 (64, AF13), PA10 (69, AF13) | |
| D2 | PC8 (65, AF13), PE0 (97, AF13) | |
| D3 | PC9 (66, AF13), PE1 (98, AF13) | |
| D4 | PE4 (3, AF13), PC11 (79, AF13) | |
| D5 | PD3 (84, AF13), PB6 (92, AF13) | |
| D6 | PE5 (4, AF13), PB8 (95, AF13) | |
| D7 | PE6 (5, AF13), PB9 (96, AF13) | |
| D8 | PC10 (78, AF13) | |
| D9 | PC12 (80, AF13) | |
| D10 | PD6 (87, AF13), PB5 (91, AF13) | |
| D11 | PD2 (83, AF13) | |
| HSYNC | PA4 (28, AF13) | |
| PIXCLK | PA6 (30, AF13) | |
| VSYNC | PB7 (93, AF13) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B0 | PE4 (3, AF14) |
| B2 | PD6 (87, AF14) | |
| B3 | PD10 (57, AF14) | |
| B4 | PE12 (42, AF14) | |
| B5 | PA3 (25, AF14) | |
| B6 | PB8 (95, AF14) | |
| B7 | PB9 (96, AF14) | |
| CLK | PE14 (44, AF14) | |
| DE | PE13 (43, AF14) | |
| G0 | PE5 (4, AF14) | |
| G1 | PE6 (5, AF14) | |
| G2 | PA6 (30, AF14) | |
| G3 | PE11 (41, AF14) | |
| G4 | PB10 (46, AF14) | |
| G5 | PB11 (47, AF14) | |
| G6 | PC7 (64, AF14) | |
| G7 | PD3 (84, AF14) | |
| HSYNC | PC6 (63, AF14) | |
| R1 | PA2 (24, AF14) | |
| R2 | PA1 (23, AF14), PC10 (78, AF14) | |
| R3 | PB0 (34, AF9) | |
| R4 | PA5 (29, AF14), PA11 (70, AF14) | |
| R5 | PC0 (15, AF14), PA12 (71, AF14) | |
| R6 | PB1 (35, AF9), PA8 (67, AF14) | |
| R7 | PE15 (45, AF14) | |
| VSYNC | PA4 (28, AF14) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (76, AF0) |
| JTDI | PA15 (77, AF0) | |
| JTDO-SWO | PB3 (89, AF0) | |
| JTMS-SWDIO | PA13 (72, AF0) | |
| TRACECLK | PE2 (1, AF0) | |
| TRACED0 | PE3 (2, AF0), PC1 (16, AF0) | |
| TRACED1 | PE4 (3, AF0), PC8 (65, AF0) | |
| TRACED2 | PE5 (4, AF0), PD2 (83, AF0) | |
| TRACED3 | PE6 (5, AF0), PC12 (80, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (67, AF0) |
| MCO_2 | PC9 (66, AF0) | |
| OSC_IN | PH0/OSC_IN (12) | |
| OSC_OUT | PH1/OSC_OUT (13) | |
| OSC32_IN | PC14/OSC32_IN (8) | |
| OSC32_OUT | PC15/OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (7) |
| RTC_TAMP3 | PC1 (16) | |
| SYS_WKUP1 | PA0/WKUP (22) | |
| SYS_WKUP2 | PA2 (24) | |
| SYS_WKUP3 | PC1 (16) | |
| SYS_WKUP4 | PC13 (7) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | ETH_TXD3 (AF11), FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0) |
| 2 | PE3 | ввод-вывод | FMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0) |
| 3 | PE4 | ввод-вывод | DCMI_D4 (AF13), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0) |
| 4 | PE5 | ввод-вывод | DCMI_D6 (AF13), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3) |
| 5 | PE6 | ввод-вывод | DCMI_D7 (AF13), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3) |
| 6 | VBAT | питание | — |
| 7 | PC13 | ввод-вывод | RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4 |
| 8 | PC14/OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15/OSC32_OUT | ввод-вывод | RCC_OSC32_OUT |
| 10 | VSS | питание | — |
| 11 | VDD | питание | — |
| 12 | PH0/OSC_IN | ввод-вывод | RCC_OSC_IN |
| 13 | PH1/OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 14 | NRST | сброс | — |
| 15 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10) |
| 16 | PC1 | ввод-вывод | ADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC (AF11), I2S2_SD (AF5), RTC_TAMP3, RTC_TS, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3 |
| 17 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2 (AF11), FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| 18 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| 19 | VSSA | питание | — |
| 20 | VREF+ | питание | — |
| 21 | VDDA | питание | — |
| 22 | PA0/WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| 23 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| 24 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), LTDC_R1 (AF14), SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| 25 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| 26 | VSS | питание | — |
| 27 | VDD | питание | — |
| 28 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| 29 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), LTDC_R4 (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| 30 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| 31 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 32 | PC4 | ввод-вывод | ADC1_IN14, ADC2_IN14, ETH_RXD0 (AF11), FMC_SDNE0 (AF12), I2S1_MCK (AF5), SPDIFRX_IN2 (AF8) |
| 33 | PC5 | ввод-вывод | ADC1_IN15, ADC2_IN15, ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), SPDIFRX_IN3 (AF8) |
| 34 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, ETH_RXD2 (AF11), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10) |
| 35 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, ETH_RXD3 (AF11), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| 36 | PB2 | ввод-вывод | I2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7) |
| 37 | PE7 | ввод-вывод | FMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8) |
| 38 | PE8 | ввод-вывод | FMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8) |
| 39 | PE9 | ввод-вывод | DAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8) |
| 40 | PE10 | ввод-вывод | FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8) |
| 41 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1) |
| 42 | PE12 | ввод-вывод | FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1) |
| 43 | PE13 | ввод-вывод | FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1) |
| 44 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1) |
| 45 | PE15 | ввод-вывод | FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1) |
| 46 | PB10 | ввод-вывод | ETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| 47 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| 48 | VCAP_1 | питание | — |
| 49 | VSS | питание | — |
| 50 | VDD | питание | — |
| 51 | PB12 | ввод-вывод | CAN2_RX (AF9), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| 52 | PB13 | ввод-вывод | CAN2_TX (AF9), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
| 53 | PB14 | ввод-вывод | SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
| 54 | PB15 | ввод-вывод | I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12) |
| 55 | PD8 | ввод-вывод | FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1 (AF8), USART3_TX (AF7) |
| 56 | PD9 | ввод-вывод | DAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7) |
| 57 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7) |
| 58 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7) |
| 59 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| 60 | PD13 | ввод-вывод | FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2) |
| 61 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8) |
| 62 | PD15 | ввод-вывод | FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8) |
| 63 | PC6 | ввод-вывод | DCMI_D0 (AF13), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| 64 | PC7 | ввод-вывод | DCMI_D1 (AF13), I2S3_MCK (AF6), LTDC_G6 (AF14), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| 65 | PC8 | ввод-вывод | DCMI_D2 (AF13), SDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8) |
| 66 | PC9 | ввод-вывод | DAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7) |
| 67 | PA8 | ввод-вывод | I2C3_SCL (AF4), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| 68 | PA9 | ввод-вывод | DAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| 69 | PA10 | ввод-вывод | DCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| 70 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), LTDC_R4 (AF14), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| 71 | PA12 | ввод-вывод | CAN1_TX (AF9), LTDC_R5 (AF14), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| 72 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| 73 | VCAP_2 | питание | — |
| 74 | VSS | питание | — |
| 75 | VDD | питание | — |
| 76 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| 77 | PA15 | ввод-вывод | CEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8) |
| 78 | PC10 | ввод-вывод | DCMI_D8 (AF13), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| 79 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| 80 | PC12 | ввод-вывод | DCMI_D9 (AF13), I2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7) |
| 81 | PD0 | ввод-вывод | CAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12) |
| 82 | PD1 | ввод-вывод | CAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12) |
| 83 | PD2 | ввод-вывод | DCMI_D11 (AF13), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8) |
| 84 | PD3 | ввод-вывод | DCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7) |
| 85 | PD4 | ввод-вывод | FMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7) |
| 86 | PD5 | ввод-вывод | FMC_NWE (AF12), USART2_TX (AF7) |
| 87 | PD6 | ввод-вывод | DCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7) |
| 88 | PD7 | ввод-вывод | FMC_NE1 (AF12), SPDIFRX_IN0 (AF8), USART2_CK (AF7) |
| 89 | PB3 | ввод-вывод | I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1) |
| 90 | PB4 | ввод-вывод | I2S2_WS (AF7), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| 91 | PB5 | ввод-вывод | CAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10) |
| 92 | PB6 | ввод-вывод | CAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7) |
| 93 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| 94 | BOOT0 | загрузка | — |
| 95 | PB8 | ввод-вывод | CAN1_RX (AF9), DCMI_D6 (AF13), ETH_TXD3 (AF11), I2C1_SCL (AF4), LTDC_B6 (AF14), SDMMC1_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| 96 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), LTDC_B7 (AF14), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| 97 | PE0 | ввод-вывод | DCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8) |
| 98 | PE1 | ввод-вывод | DCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8) |
| 99 | VSS | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VCAP | 48, 73 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 11, 27, 50, 75, 100 | питание цифровой части и линий ввода-вывода |
| VDDA | 21 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF+ | 20 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | 10, 26, 49, 74, 99 | общий провод (земля) |
| VSSA | 19 | общий провод аналоговой части |
| NRST | 14 | сброс, активный уровень — низкий |
| BOOT0 | 94 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32F746VETx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F746VE | STM32F746VETx | 512 КБ | 320 КБ |
Линейка STM32F7x6, семейство STM32F7, ядро Cortex-M7.
Заказные номера
Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32F746VE. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.
| Номер для заказа | Корпус | Температура | Упаковка |
|---|---|---|---|
| STM32F746VET6 | LQFP 100, 14×14×1,4 мм | −40…+85 °C | лоток |
| STM32F746VET6TR | LQFP 100, 14×14×1,4 мм | −40…+85 °C | лента на катушке |
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F746VG | STM32F7x6 | 100 из 100 | выводы совпадают полностьюфлеш-память до 512 и 1024 КБ |
| STM32F756VG | STM32F7x6 | 100 из 100 | выводы совпадают полностьютолько у него: CRYP, HASH; флеш-память до 512 и 1024 КБ |
| STM32F722VC, STM32F722VE | STM32F7x2 | 100 из 100 | выводы совпадают полностьютолько у этого: CAN2, DCMI, DMA2D, ETH, HDMI_CEC, I2C4, LTDC, SPDIFRX; только у него: SDMMC2; ОЗУ 320 и 192 КБ |
| STM32F730V8 | STM32F7x0 Value line | 100 из 100 | выводы совпадают полностьютолько у этого: CAN2, DCMI, DMA2D, ETH, HDMI_CEC, I2C4, LTDC, SPDIFRX; только у него: AES, SDMMC2; флеш-память до 512 и 64 КБ; ОЗУ 320 и 192 КБ |
| STM32F732VE | STM32F7x2 | 100 из 100 | выводы совпадают полностьютолько у этого: CAN2, DCMI, DMA2D, ETH, HDMI_CEC, I2C4, LTDC, SPDIFRX; только у него: AES, SDMMC2; ОЗУ 320 и 192 КБ |
| STM32F745VE, STM32F745VG | STM32F7x5 | 100 из 100 | выводы совпадают полностьютолько у этого: LTDC; флеш-память до 512 и 1024 КБ |
| STM32F750V8 | STM32F7x0 Value line | 100 из 100 | выводы совпадают полностьютолько у него: CRYP, HASH; флеш-память до 512 и 64 КБ |
| STM32F765VG, STM32F765VI | STM32F7x5 | 100 из 100 | выводы совпадают полностьютолько у этого: LTDC; только у него: CAN3, DFSDM1, SDMMC2, SPI6; флеш-память до 512 и 2048 КБ; ОЗУ 320 и 384 КБ |
| STM32F767VG | STM32F7x7 | 100 из 100 | выводы совпадают полностьютолько у него: CAN3, DFSDM1, SDMMC2, SPI6; флеш-память до 512 и 1024 КБ; ОЗУ 320 и 384 КБ |
| STM32F767VI | STM32F7x7 | 100 из 100 | выводы совпадают полностьютолько у него: CAN3, DFSDM1, SDMMC2, SPI6; флеш-память до 512 и 2048 КБ; ОЗУ 320 и 384 КБ |
| STM32F777VI | STM32F7x7 | 100 из 100 | выводы совпадают полностьютолько у него: CAN3, CRYP, DFSDM1, HASH, SDMMC2, SPI6; флеш-память до 512 и 2048 КБ; ОЗУ 320 и 384 КБ |
| STM32H7A3VGTx, STM32H7A3VITx | STM32H7A3/7B3 | 100 из 100 | выводы совпадают полностьютолько у этого: ADC3, CAN1, CAN2, DAC, ETH, IWDG, QUADSPI, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, DAC1, DAC2, DFSDM1, DFSDM2, FDCAN1, FDCAN2, I2S6, IWDG1, LPTIM2, LPTIM3, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SDMMC2, SPI6, SWPMI1, TIM15, TIM16, TIM17, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 280 МГц; флеш-память до 512 и 2048 КБ; ОЗУ 320 и 1424 КБ |
Частые вопросы
На каких выводах USART1 у STM32F746VE?
В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).
Где у STM32F746VE выводы SWD для программатора?
SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F746VE?
I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).
Сколько выводов ввода-вывода у STM32F746VE в корпусе LQFP100?
82 из 100. Ещё 16 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32F746VE?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F7Cortex-M7 до 216 МГц: F72x/F73x, F74x/F75x, F76x/F77x — линейки, память, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
