STM32F746VE и STM32F746VG в корпусе TFBGA100: распиновка
STM32F746VE и STM32F746VG — микроконтроллеры STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 512 КБ и 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус TFBGA100 — 100 шариков, из них 82 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M7
- Частота ядра
- до 216 МГц
- Флеш-память
- 512 КБ и 1 МБ
- ОЗУ
- 320 КБ
- Корпус
- TFBGA100, 100 шариков
- Линий ввода-вывода
- 82
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

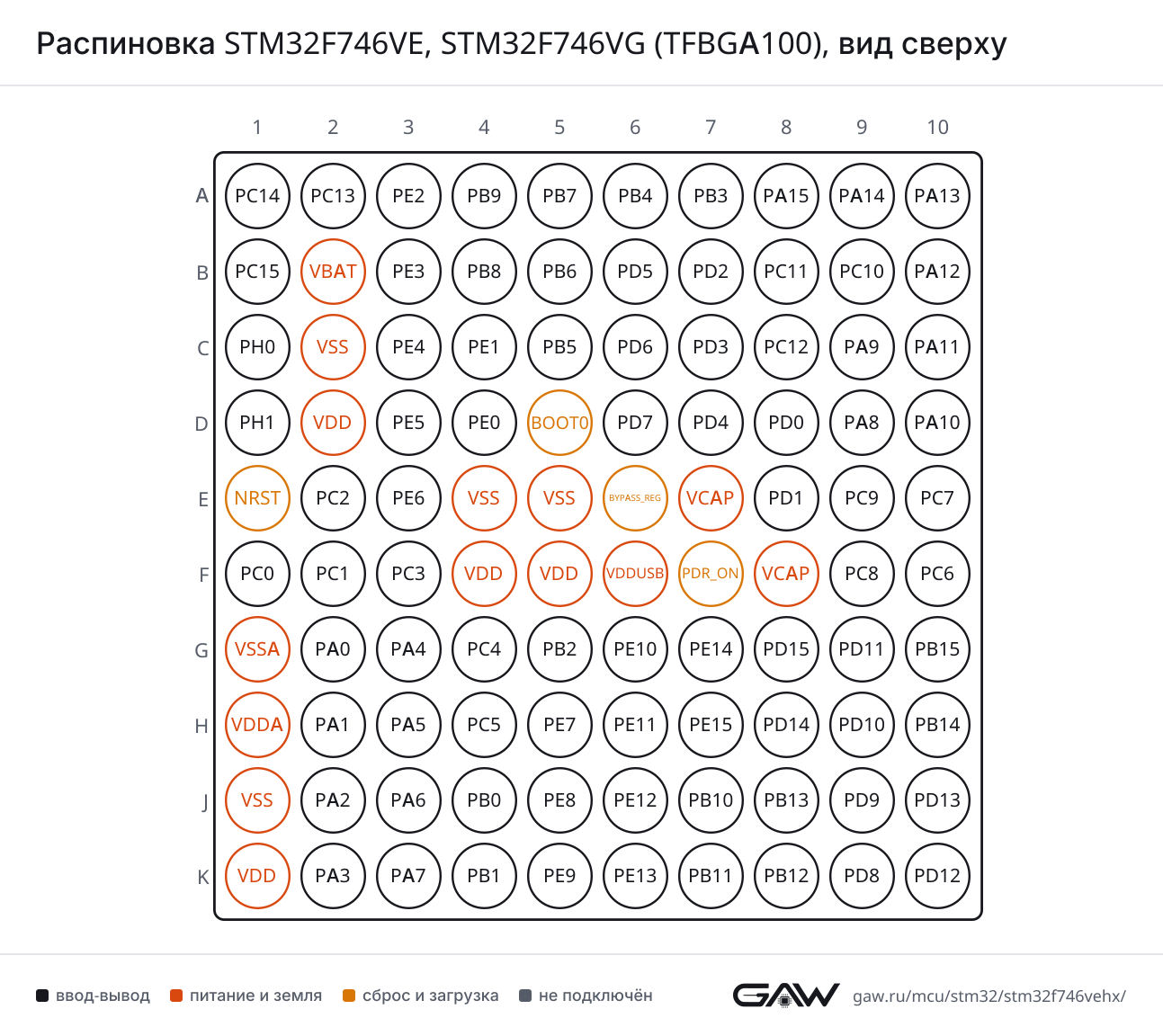

Схема корпуса TFBGA100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (D9, AF7) |
| CTS | PA11 (C10, AF7) | |
| DE | PA12 (B10, AF7) | |
| RTS | PA12 (B10, AF7) | |
| RX | PB7 (A5, AF7), PA10 (D10, AF7) | |
| TX | PB6 (B5, AF7), PA9 (C9, AF7) | |
| USART2 | CK | PD7 (D6, AF7), PA4 (G3, AF7) |
| CTS | PD3 (C7, AF7), PA0/WKUP (G2, AF7) | |
| DE | PD4 (D7, AF7), PA1 (H2, AF7) | |
| RTS | PD4 (D7, AF7), PA1 (H2, AF7) | |
| RX | PD6 (C6, AF7), PA3 (K2, AF7) | |
| TX | PD5 (B6, AF7), PA2 (J2, AF7) | |
| USART3 | CK | PC12 (C8, AF7), PD10 (H9, AF7), PB12 (K8, AF7) |
| CTS | PD11 (G9, AF7), PB13 (J8, AF7) | |
| DE | PB14 (H10, AF7), PD12 (K10, AF7) | |
| RTS | PB14 (H10, AF7), PD12 (K10, AF7) | |
| RX | PC11 (B8, AF7), PD9 (J9, AF7), PB11 (K7, AF7) | |
| TX | PC10 (B9, AF7), PB10 (J7, AF7), PD8 (K9, AF7) | |
| USART6 | CK | PC8 (F9, AF8) |
| RX | PC7 (E10, AF8) | |
| TX | PC6 (F10, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (J4, AF8) |
| DE | PA15 (A8, AF8) | |
| RTS | PA15 (A8, AF8) | |
| RX | PC11 (B8, AF8), PA1 (H2, AF8) | |
| TX | PC10 (B9, AF8), PA0/WKUP (G2, AF8) | |
| UART5 | CTS | PC9 (E9, AF7) |
| DE | PC8 (F9, AF7) | |
| RTS | PC8 (F9, AF7) | |
| RX | PD2 (B7, AF8) | |
| TX | PC12 (C8, AF8) | |
| UART7 | CTS | PE10 (G6, AF8) |
| DE | PE9 (K5, AF8) | |
| RTS | PE9 (K5, AF8) | |
| RX | PE7 (H5, AF8) | |
| TX | PE8 (J5, AF8) | |
| UART8 | CTS | PD14 (H8, AF8) |
| DE | PD15 (G8, AF8) | |
| RTS | PD15 (G8, AF8) | |
| RX | PE0 (D4, AF8) | |
| TX | PE1 (C4, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (A6, AF5), PA6 (J3, AF5) |
| MOSI | PB5 (C5, AF5), PA7 (K3, AF5) | |
| NSS | PA15 (A8, AF5), PA4 (G3, AF5) | |
| SCK | PB3 (A7, AF5), PA5 (H3, AF5) | |
| SPI2 | MISO | PC2 (E2, AF5), PB14 (H10, AF5) |
| MOSI | PC1 (F2, AF5), PC3 (F3, AF5), PB15 (G10, AF5) | |
| NSS | PB9 (A4, AF5), PB4 (A6, AF7), PB12 (K8, AF5) | |
| SCK | PD3 (C7, AF5), PA9 (C9, AF5), PB10 (J7, AF5), PB13 (J8, AF5) | |
| SPI3 | MISO | PB4 (A6, AF6), PC11 (B8, AF6) |
| MOSI | PB5 (C5, AF6), PD6 (C6, AF5), PC12 (C8, AF6), PB2 (G5, AF7) | |
| NSS | PA15 (A8, AF6), PA4 (G3, AF6) | |
| SCK | PB3 (A7, AF6), PC10 (B9, AF6) | |
| SPI4 | MISO | PE5 (D3, AF5), PE13 (K6, AF5) |
| MOSI | PE6 (E3, AF5), PE14 (G7, AF5) | |
| NSS | PE4 (C3, AF5), PE11 (H6, AF5) | |
| SCK | PE2 (A3, AF5), PE12 (J6, AF5) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (E9, AF5) |
| I2S1 | CK | PB3 (A7, AF5), PA5 (H3, AF5) |
| MCK | PC4 (G4, AF5) | |
| SD | PB5 (C5, AF5), PA7 (K3, AF5) | |
| WS | PA15 (A8, AF5), PA4 (G3, AF5) | |
| I2S2 | CK | PD3 (C7, AF5), PA9 (C9, AF5), PB10 (J7, AF5), PB13 (J8, AF5) |
| MCK | PC6 (F10, AF5) | |
| SD | PC1 (F2, AF5), PC3 (F3, AF5), PB15 (G10, AF5) | |
| WS | PB9 (A4, AF5), PB4 (A6, AF7), PB12 (K8, AF5) | |
| I2S3 | CK | PB3 (A7, AF6), PC10 (B9, AF6) |
| MCK | PC7 (E10, AF6) | |
| SD | PB5 (C5, AF6), PD6 (C6, AF5), PC12 (C8, AF6), PB2 (G5, AF7) | |
| WS | PA15 (A8, AF6), PA4 (G3, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (B4, AF4), PB6 (B5, AF4) |
| SDA | PB9 (A4, AF4), PB7 (A5, AF4) | |
| SMBA | PB5 (C5, AF4) | |
| I2C2 | SCL | PB10 (J7, AF4) |
| SDA | PB11 (K7, AF4) | |
| SMBA | PB12 (K8, AF4) | |
| I2C3 | SCL | PA8 (D9, AF4) |
| SDA | PC9 (E9, AF4) | |
| SMBA | PA9 (C9, AF4) | |
| I2C4 | SCL | PD12 (K10, AF4) |
| SDA | PD13 (J10, AF4) | |
| SMBA | PD11 (G9, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PB8 (B4, AF9), PA11 (C10, AF9), PD0 (D8, AF9) |
| TX | PB9 (A4, AF9), PA12 (B10, AF9), PD1 (E8, AF9) | |
| CAN2 | RX | PB5 (C5, AF9), PB12 (K8, AF9) |
| TX | PB6 (B5, AF9), PB13 (J8, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (C10, AF10) |
| DP | PA12 (B10, AF10) | |
| ID | PA10 (D10, AF10) | |
| SOF | PA8 (D9, AF10) | |
| VBUS | PA9 (C9) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (H10, AF12) |
| DP | PB15 (G10, AF12) | |
| ID | PB12 (K8, AF12) | |
| SOF | PA4 (G3, AF12) | |
| ULPI_CK | PA5 (H3, AF10) | |
| ULPI_D0 | PA3 (K2, AF10) | |
| ULPI_D1 | PB0 (J4, AF10) | |
| ULPI_D2 | PB1 (K4, AF10) | |
| ULPI_D3 | PB10 (J7, AF10) | |
| ULPI_D4 | PB11 (K7, AF10) | |
| ULPI_D5 | PB12 (K8, AF10) | |
| ULPI_D6 | PB13 (J8, AF10) | |
| ULPI_D7 | PB5 (C5, AF10) | |
| ULPI_DIR | PC2 (E2, AF10) | |
| ULPI_NXT | PC3 (F3, AF10) | |
| ULPI_STP | PC0 (F1, AF10) | |
| VBUS | PB13 (J8) |
Ethernet — MAC Ethernet (MII, RMII)
| Блок | Сигнал | Выводы |
|---|---|---|
| ETH | COL | PA3 (K2, AF11) |
| CRS | PA0/WKUP (G2, AF11) | |
| CRS_DV | PA7 (K3, AF11) | |
| MDC | PC1 (F2, AF11) | |
| MDIO | PA2 (J2, AF11) | |
| PPS_OUT | PB5 (C5, AF11) | |
| REF_CLK | PA1 (H2, AF11) | |
| RX_CLK | PA1 (H2, AF11) | |
| RX_DV | PA7 (K3, AF11) | |
| RX_ER | PB10 (J7, AF11) | |
| RXD0 | PC4 (G4, AF11) | |
| RXD1 | PC5 (H4, AF11) | |
| RXD2 | PB0 (J4, AF11) | |
| RXD3 | PB1 (K4, AF11) | |
| TX_CLK | PC3 (F3, AF11) | |
| TX_EN | PB11 (K7, AF11) | |
| TXD0 | PB12 (K8, AF11) | |
| TXD1 | PB13 (J8, AF11) | |
| TXD2 | PC2 (E2, AF11) | |
| TXD3 | PE2 (A3, AF11), PB8 (B4, AF11) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CK | PC12 (C8, AF12) |
| CMD | PD2 (B7, AF12) | |
| D0 | PC8 (F9, AF12) | |
| D1 | PC9 (E9, AF12) | |
| D2 | PC10 (B9, AF12) | |
| D3 | PC11 (B8, AF12) | |
| D4 | PB8 (B4, AF12) | |
| D5 | PB9 (A4, AF12) | |
| D6 | PC6 (F10, AF12) | |
| D7 | PC7 (E10, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PC9 (E9, AF9), PD11 (G9, AF9) |
| BK1_IO1 | PC10 (B9, AF9), PD12 (K10, AF9) | |
| BK1_IO2 | PE2 (A3, AF9) | |
| BK1_IO3 | PA1 (H2, AF9), PD13 (J10, AF9) | |
| BK1_NCS | PB6 (B5, AF10) | |
| BK2_IO0 | PE7 (H5, AF10) | |
| BK2_IO1 | PE8 (J5, AF10) | |
| BK2_IO2 | PE9 (K5, AF10) | |
| BK2_IO3 | PE10 (G6, AF10) | |
| BK2_NCS | PC11 (B8, AF9) | |
| CLK | PB2 (G5, AF9) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | FS_A | PE4 (C3, AF6) |
| MCLK_A | PE2 (A3, AF6) | |
| SCK_A | PE5 (D3, AF6) | |
| SD_A | PD6 (C6, AF6), PE6 (E3, AF6), PC1 (F2, AF6), PB2 (G5, AF6) | |
| SD_B | PE3 (B3, AF6) | |
| SAI2 | FS_A | PD12 (K10, AF10) |
| FS_B | PA12 (B10, AF8), PC0 (F1, AF8), PE13 (K6, AF10) | |
| MCLK_A | PE0 (D4, AF10) | |
| MCLK_B | PE6 (E3, AF10), PE14 (G7, AF10), PA1 (H2, AF10) | |
| SCK_A | PD13 (J10, AF10) | |
| SCK_B | PA2 (J2, AF8), PE12 (J6, AF10) | |
| SD_A | PD11 (G9, AF10) | |
| SD_B | PA0/WKUP (G2, AF10), PE11 (H6, AF10) |
SPDIF-RX — приёмник S/PDIF
| Блок | Сигнал | Выводы |
|---|---|---|
| SPDIFRX | IN0 | PD7 (D6, AF8) |
| IN1 | PD8 (K9, AF8) | |
| IN2 | PC4 (G4, AF8) | |
| IN3 | PC5 (H4, AF8) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA15 (A8, AF4), PB6 (B5, AF3) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B8), PA11 (C10), PD11 (G9), PE11 (H6), PB11 (K7) |
| IN0 | PA0/WKUP (G2) | |
| IN1 | PA1 (H2) | |
| IN2 | PA2 (J2) | |
| IN3 | PA3 (K2) | |
| IN4 | PA4 (G3) | |
| IN5 | PA5 (H3) | |
| IN6 | PA6 (J3) | |
| IN7 | PA7 (K3) | |
| IN8 | PB0 (J4) | |
| IN9 | PB1 (K4) | |
| IN10 | PC0 (F1) | |
| IN11 | PC1 (F2) | |
| IN12 | PC2 (E2) | |
| IN13 | PC3 (F3) | |
| IN14 | PC4 (G4) | |
| IN15 | PC5 (H4) | |
| ADC2 | EXTI11 | PC11 (B8), PA11 (C10), PD11 (G9), PE11 (H6), PB11 (K7) |
| IN0 | PA0/WKUP (G2) | |
| IN1 | PA1 (H2) | |
| IN2 | PA2 (J2) | |
| IN3 | PA3 (K2) | |
| IN4 | PA4 (G3) | |
| IN5 | PA5 (H3) | |
| IN6 | PA6 (J3) | |
| IN7 | PA7 (K3) | |
| IN8 | PB0 (J4) | |
| IN9 | PB1 (K4) | |
| IN10 | PC0 (F1) | |
| IN11 | PC1 (F2) | |
| IN12 | PC2 (E2) | |
| IN13 | PC3 (F3) | |
| IN14 | PC4 (G4) | |
| IN15 | PC5 (H4) | |
| ADC3 | EXTI11 | PC11 (B8), PA11 (C10), PD11 (G9), PE11 (H6), PB11 (K7) |
| IN0 | PA0/WKUP (G2) | |
| IN1 | PA1 (H2) | |
| IN2 | PA2 (J2) | |
| IN3 | PA3 (K2) | |
| IN10 | PC0 (F1) | |
| IN11 | PC1 (F2) | |
| IN12 | PC2 (E2) | |
| IN13 | PC3 (F3) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PB9 (A4), PA9 (C9), PC9 (E9), PD9 (J9), PE9 (K5) |
| OUT1 | PA4 (G3) | |
| OUT2 | PA5 (H3) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PE15 (H7, AF1), PA6 (J3, AF1), PB12 (K8, AF1) |
| BKIN2 | PE6 (E3, AF1) | |
| CH1 | PA8 (D9, AF1), PE9 (K5, AF1) | |
| CH1N | PE8 (J5, AF1), PB13 (J8, AF1), PA7 (K3, AF1) | |
| CH2 | PA9 (C9, AF1), PE11 (H6, AF1) | |
| CH2N | PE10 (G6, AF1), PB14 (H10, AF1), PB0 (J4, AF1) | |
| CH3 | PA10 (D10, AF1), PE13 (K6, AF1) | |
| CH3N | PB15 (G10, AF1), PE12 (J6, AF1), PB1 (K4, AF1) | |
| CH4 | PA11 (C10, AF1), PE14 (G7, AF1) | |
| ETR | PA12 (B10, AF1), PE7 (H5, AF1) | |
| TIM2 | CH1 | PA15 (A8, AF1), PA0/WKUP (G2, AF1), PA5 (H3, AF1) |
| CH2 | PB3 (A7, AF1), PA1 (H2, AF1) | |
| CH3 | PA2 (J2, AF1), PB10 (J7, AF1) | |
| CH4 | PA3 (K2, AF1), PB11 (K7, AF1) | |
| ETR | PA15 (A8, AF1), PA0/WKUP (G2, AF1), PA5 (H3, AF1) | |
| TIM3 | CH1 | PB4 (A6, AF2), PC6 (F10, AF2), PA6 (J3, AF2) |
| CH2 | PB5 (C5, AF2), PC7 (E10, AF2), PA7 (K3, AF2) | |
| CH3 | PC8 (F9, AF2), PB0 (J4, AF2) | |
| CH4 | PC9 (E9, AF2), PB1 (K4, AF2) | |
| ETR | PD2 (B7, AF2) | |
| TIM4 | CH1 | PB6 (B5, AF2), PD12 (K10, AF2) |
| CH2 | PB7 (A5, AF2), PD13 (J10, AF2) | |
| CH3 | PB8 (B4, AF2), PD14 (H8, AF2) | |
| CH4 | PB9 (A4, AF2), PD15 (G8, AF2) | |
| ETR | PE0 (D4, AF2) | |
| TIM5 | CH1 | PA0/WKUP (G2, AF2) |
| CH2 | PA1 (H2, AF2) | |
| CH3 | PA2 (J2, AF2) | |
| CH4 | PA3 (K2, AF2) | |
| TIM8 | BKIN | PA6 (J3, AF3) |
| BKIN2 | PA8 (D9, AF3) | |
| CH1 | PC6 (F10, AF3) | |
| CH1N | PA5 (H3, AF3), PA7 (K3, AF3) | |
| CH2 | PC7 (E10, AF3) | |
| CH2N | PB14 (H10, AF3), PB0 (J4, AF3) | |
| CH3 | PC8 (F9, AF3) | |
| CH3N | PB15 (G10, AF3), PB1 (K4, AF3) | |
| CH4 | PC9 (E9, AF3) | |
| ETR | PA0/WKUP (G2, AF3) | |
| TIM9 | CH1 | PE5 (D3, AF3), PA2 (J2, AF3) |
| CH2 | PE6 (E3, AF3), PA3 (K2, AF3) | |
| TIM10 | CH1 | PB8 (B4, AF3) |
| TIM11 | CH1 | PB9 (A4, AF3) |
| TIM12 | CH1 | PB14 (H10, AF9) |
| CH2 | PB15 (G10, AF9) | |
| TIM13 | CH1 | PA6 (J3, AF9) |
| TIM14 | CH1 | PA7 (K3, AF9) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PE0 (D4, AF3) |
| IN1 | PD12 (K10, AF3) | |
| IN2 | PE1 (C4, AF3) | |
| OUT | PD13 (J10, AF3) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT | PC13 (A2) |
| REFIN | PB15 (G10, AF0) | |
| TS | PC13 (A2), PC1 (F2) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A16 | PD11 (G9, AF12) |
| A17 | PD12 (K10, AF12) | |
| A18 | PD13 (J10, AF12) | |
| A19 | PE3 (B3, AF12) | |
| A20 | PE4 (C3, AF12) | |
| A21 | PE5 (D3, AF12) | |
| A22 | PE6 (E3, AF12) | |
| A23 | PE2 (A3, AF12) | |
| ALE | PD12 (K10, AF12) | |
| CLE | PD11 (G9, AF12) | |
| CLK | PD3 (C7, AF12) | |
| D0 | PD14 (H8, AF12) | |
| D1 | PD15 (G8, AF12) | |
| D2 | PD0 (D8, AF12) | |
| D3 | PD1 (E8, AF12) | |
| D4 | PE7 (H5, AF12) | |
| D5 | PE8 (J5, AF12) | |
| D6 | PE9 (K5, AF12) | |
| D7 | PE10 (G6, AF12) | |
| D8 | PE11 (H6, AF12) | |
| D9 | PE12 (J6, AF12) | |
| D10 | PE13 (K6, AF12) | |
| D11 | PE14 (G7, AF12) | |
| D12 | PE15 (H7, AF12) | |
| D13 | PD8 (K9, AF12) | |
| D14 | PD9 (J9, AF12) | |
| D15 | PD10 (H9, AF12) | |
| DA0 | PD14 (H8, AF12) | |
| DA1 | PD15 (G8, AF12) | |
| DA2 | PD0 (D8, AF12) | |
| DA3 | PD1 (E8, AF12) | |
| DA4 | PE7 (H5, AF12) | |
| DA5 | PE8 (J5, AF12) | |
| DA6 | PE9 (K5, AF12) | |
| DA7 | PE10 (G6, AF12) | |
| DA8 | PE11 (H6, AF12) | |
| DA9 | PE12 (J6, AF12) | |
| DA10 | PE13 (K6, AF12) | |
| DA11 | PE14 (G7, AF12) | |
| DA12 | PE15 (H7, AF12) | |
| DA13 | PD8 (K9, AF12) | |
| DA14 | PD9 (J9, AF12) | |
| DA15 | PD10 (H9, AF12) | |
| NBL0 | PE0 (D4, AF12) | |
| NBL1 | PE1 (C4, AF12) | |
| NE1 | PD7 (D6, AF12) | |
| NL | PB7 (A5, AF12) | |
| NOE | PD4 (D7, AF12) | |
| NWAIT | PD6 (C6, AF12) | |
| NWE | PD5 (B6, AF12) | |
| SDCKE0 | PC3 (F3, AF12), PC5 (H4, AF12) | |
| SDCKE1 | PB5 (C5, AF12) | |
| SDNE0 | PC2 (E2, AF12), PC4 (G4, AF12) | |
| SDNE1 | PB6 (B5, AF12) | |
| SDNWE | PC0 (F1, AF12), PA7 (K3, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (C9, AF13), PC6 (F10, AF13) |
| D1 | PA10 (D10, AF13), PC7 (E10, AF13) | |
| D2 | PE0 (D4, AF13), PC8 (F9, AF13) | |
| D3 | PE1 (C4, AF13), PC9 (E9, AF13) | |
| D4 | PC11 (B8, AF13), PE4 (C3, AF13) | |
| D5 | PB6 (B5, AF13), PD3 (C7, AF13) | |
| D6 | PB8 (B4, AF13), PE5 (D3, AF13) | |
| D7 | PB9 (A4, AF13), PE6 (E3, AF13) | |
| D8 | PC10 (B9, AF13) | |
| D9 | PC12 (C8, AF13) | |
| D10 | PB5 (C5, AF13), PD6 (C6, AF13) | |
| D11 | PD2 (B7, AF13) | |
| HSYNC | PA4 (G3, AF13) | |
| PIXCLK | PA6 (J3, AF13) | |
| VSYNC | PB7 (A5, AF13) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B0 | PE4 (C3, AF14) |
| B2 | PD6 (C6, AF14) | |
| B3 | PD10 (H9, AF14) | |
| B4 | PE12 (J6, AF14) | |
| B5 | PA3 (K2, AF14) | |
| B6 | PB8 (B4, AF14) | |
| B7 | PB9 (A4, AF14) | |
| CLK | PE14 (G7, AF14) | |
| DE | PE13 (K6, AF14) | |
| G0 | PE5 (D3, AF14) | |
| G1 | PE6 (E3, AF14) | |
| G2 | PA6 (J3, AF14) | |
| G3 | PE11 (H6, AF14) | |
| G4 | PB10 (J7, AF14) | |
| G5 | PB11 (K7, AF14) | |
| G6 | PC7 (E10, AF14) | |
| G7 | PD3 (C7, AF14) | |
| HSYNC | PC6 (F10, AF14) | |
| R1 | PA2 (J2, AF14) | |
| R2 | PC10 (B9, AF14), PA1 (H2, AF14) | |
| R3 | PB0 (J4, AF9) | |
| R4 | PA11 (C10, AF14), PA5 (H3, AF14) | |
| R5 | PA12 (B10, AF14), PC0 (F1, AF14) | |
| R6 | PA8 (D9, AF14), PB1 (K4, AF9) | |
| R7 | PE15 (H7, AF14) | |
| VSYNC | PA4 (G3, AF14) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (A9, AF0) |
| JTDI | PA15 (A8, AF0) | |
| JTDO-SWO | PB3 (A7, AF0) | |
| JTMS-SWDIO | PA13 (A10, AF0) | |
| TRACECLK | PE2 (A3, AF0) | |
| TRACED0 | PE3 (B3, AF0), PC1 (F2, AF0) | |
| TRACED1 | PE4 (C3, AF0), PC8 (F9, AF0) | |
| TRACED2 | PD2 (B7, AF0), PE5 (D3, AF0) | |
| TRACED3 | PC12 (C8, AF0), PE6 (E3, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (D9, AF0) |
| MCO_2 | PC9 (E9, AF0) | |
| OSC_IN | PH0/OSC_IN (C1) | |
| OSC_OUT | PH1/OSC_OUT (D1) | |
| OSC32_IN | PC14/OSC32_IN (A1) | |
| OSC32_OUT | PC15/OSC32_OUT (B1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (A2) |
| RTC_TAMP3 | PC1 (F2) | |
| SYS_WKUP1 | PA0/WKUP (G2) | |
| SYS_WKUP2 | PA2 (J2) | |
| SYS_WKUP3 | PC1 (F2) | |
| SYS_WKUP4 | PC13 (A2) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 100 шариков корпуса TFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PC14/OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| A2 | PC13 | ввод-вывод | RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4 |
| A3 | PE2 | ввод-вывод | ETH_TXD3 (AF11), FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0) |
| A4 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), LTDC_B7 (AF14), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| A5 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| A6 | PB4 | ввод-вывод | I2S2_WS (AF7), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| A7 | PB3 | ввод-вывод | I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1) |
| A8 | PA15 | ввод-вывод | CEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8) |
| A9 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| A10 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| B1 | PC15/OSC32_OUT | ввод-вывод | RCC_OSC32_OUT |
| B2 | VBAT | питание | — |
| B3 | PE3 | ввод-вывод | FMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0) |
| B4 | PB8 | ввод-вывод | CAN1_RX (AF9), DCMI_D6 (AF13), ETH_TXD3 (AF11), I2C1_SCL (AF4), LTDC_B6 (AF14), SDMMC1_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| B5 | PB6 | ввод-вывод | CAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7) |
| B6 | PD5 | ввод-вывод | FMC_NWE (AF12), USART2_TX (AF7) |
| B7 | PD2 | ввод-вывод | DCMI_D11 (AF13), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8) |
| B8 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| B9 | PC10 | ввод-вывод | DCMI_D8 (AF13), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| B10 | PA12 | ввод-вывод | CAN1_TX (AF9), LTDC_R5 (AF14), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| C1 | PH0/OSC_IN | ввод-вывод | RCC_OSC_IN |
| C2 | VSS | питание | — |
| C3 | PE4 | ввод-вывод | DCMI_D4 (AF13), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0) |
| C4 | PE1 | ввод-вывод | DCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8) |
| C5 | PB5 | ввод-вывод | CAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10) |
| C6 | PD6 | ввод-вывод | DCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7) |
| C7 | PD3 | ввод-вывод | DCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7) |
| C8 | PC12 | ввод-вывод | DCMI_D9 (AF13), I2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7) |
| C9 | PA9 | ввод-вывод | DAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| C10 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), LTDC_R4 (AF14), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| D1 | PH1/OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| D2 | VDD | питание | — |
| D3 | PE5 | ввод-вывод | DCMI_D6 (AF13), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3) |
| D4 | PE0 | ввод-вывод | DCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8) |
| D5 | BOOT0 | загрузка | — |
| D6 | PD7 | ввод-вывод | FMC_NE1 (AF12), SPDIFRX_IN0 (AF8), USART2_CK (AF7) |
| D7 | PD4 | ввод-вывод | FMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7) |
| D8 | PD0 | ввод-вывод | CAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12) |
| D9 | PA8 | ввод-вывод | I2C3_SCL (AF4), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| D10 | PA10 | ввод-вывод | DCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| E1 | NRST | сброс | — |
| E2 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2 (AF11), FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| E3 | PE6 | ввод-вывод | DCMI_D7 (AF13), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3) |
| E4 | VSS | питание | — |
| E5 | VSS | питание | — |
| E6 | BYPASS_REG | сброс | — |
| E7 | VCAP_2 | питание | — |
| E8 | PD1 | ввод-вывод | CAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12) |
| E9 | PC9 | ввод-вывод | DAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7) |
| E10 | PC7 | ввод-вывод | DCMI_D1 (AF13), I2S3_MCK (AF6), LTDC_G6 (AF14), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| F1 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10) |
| F2 | PC1 | ввод-вывод | ADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC (AF11), I2S2_SD (AF5), RTC_TAMP3, RTC_TS, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3 |
| F3 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| F4 | VDD | питание | — |
| F5 | VDD | питание | — |
| F6 | VDDUSB | питание | — |
| F7 | PDR_ON | сброс | — |
| F8 | VCAP_1 | питание | — |
| F9 | PC8 | ввод-вывод | DCMI_D2 (AF13), SDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8) |
| F10 | PC6 | ввод-вывод | DCMI_D0 (AF13), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| G1 | VSSA | питание | — |
| G2 | PA0/WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| G3 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| G4 | PC4 | ввод-вывод | ADC1_IN14, ADC2_IN14, ETH_RXD0 (AF11), FMC_SDNE0 (AF12), I2S1_MCK (AF5), SPDIFRX_IN2 (AF8) |
| G5 | PB2 | ввод-вывод | I2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7) |
| G6 | PE10 | ввод-вывод | FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8) |
| G7 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1) |
| G8 | PD15 | ввод-вывод | FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8) |
| G9 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7) |
| G10 | PB15 | ввод-вывод | I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12) |
| H1 | VDDA | питание | — |
| H2 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| H3 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), LTDC_R4 (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| H4 | PC5 | ввод-вывод | ADC1_IN15, ADC2_IN15, ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), SPDIFRX_IN3 (AF8) |
| H5 | PE7 | ввод-вывод | FMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8) |
| H6 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1) |
| H7 | PE15 | ввод-вывод | FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1) |
| H8 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8) |
| H9 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7) |
| H10 | PB14 | ввод-вывод | SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
| J1 | VSS | питание | — |
| J2 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), LTDC_R1 (AF14), SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| J3 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| J4 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, ETH_RXD2 (AF11), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10) |
| J5 | PE8 | ввод-вывод | FMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8) |
| J6 | PE12 | ввод-вывод | FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1) |
| J7 | PB10 | ввод-вывод | ETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| J8 | PB13 | ввод-вывод | CAN2_TX (AF9), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
| J9 | PD9 | ввод-вывод | DAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7) |
| J10 | PD13 | ввод-вывод | FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2) |
| K1 | VDD | питание | — |
| K2 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| K3 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| K4 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, ETH_RXD3 (AF11), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| K5 | PE9 | ввод-вывод | DAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8) |
| K6 | PE13 | ввод-вывод | FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1) |
| K7 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| K8 | PB12 | ввод-вывод | CAN2_RX (AF9), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| K9 | PD8 | ввод-вывод | FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1 (AF8), USART3_TX (AF7) |
| K10 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | B2 | резервное питание: часы реального времени и резервные регистры |
| VCAP | E7, F8 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | D2, F4, F5, K1 | питание цифровой части и линий ввода-вывода |
| VDDA | H1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDUSB | F6 | питание приёмопередатчика USB |
| VSS | C2, E4, E5, J1 | общий провод (земля) |
| VSSA | G1 | общий провод аналоговой части |
| BYPASS_REG | E6 | отключение внутреннего стабилизатора напряжения ядра |
| NRST | E1 | сброс, активный уровень — низкий |
| PDR_ON | F7 | управление внутренней схемой сброса по питанию |
| BOOT0 | D5 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F746V(E-G)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F746VE | STM32F746VEHx | 512 КБ | 320 КБ |
| STM32F746VG | STM32F746VGHx | 1 МБ | 320 КБ |
Линейка STM32F7x6, семейство STM32F7, ядро Cortex-M7.
Заказные номера
Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32F746VE, STM32F746VG. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.
| Номер для заказа | Корпус | Температура | Упаковка |
|---|---|---|---|
| STM32F746VEH6 | TFBGA 100, 8×8×1,2 мм, шаг 0,8 мм | −40…+85 °C | лоток |
| STM32F746VGH6 | TFBGA 100, 8×8×1,2 мм, шаг 0,8 мм | −40…+85 °C | лоток |
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе TFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F756VG | STM32F7x6 | 100 из 100 | выводы совпадают полностьютолько у него: CRYP, HASH |
| STM32F745VE, STM32F745VG | STM32F7x5 | 100 из 100 | выводы совпадают полностьютолько у этого: LTDC |
| STM32F765VG, STM32F765VI | STM32F7x5 | 100 из 100 | выводы совпадают полностьютолько у этого: LTDC; только у него: CAN3, DFSDM1, SDMMC2, SPI6; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 384 КБ |
| STM32F767VG | STM32F7x7 | 100 из 100 | выводы совпадают полностьютолько у него: CAN3, DFSDM1, SDMMC2, SPI6; ОЗУ 320 и 384 КБ |
| STM32F767VI | STM32F7x7 | 100 из 100 | выводы совпадают полностьютолько у него: CAN3, DFSDM1, SDMMC2, SPI6; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 384 КБ |
| STM32F777VI | STM32F7x7 | 100 из 100 | выводы совпадают полностьютолько у него: CAN3, CRYP, DFSDM1, HASH, SDMMC2, SPI6; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 384 КБ |
| STM32H7A3VGHx, STM32H7A3VIHx | STM32H7A3/7B3 | 98 из 100 | E6: BYPASS_REG → VSS; F6: VDDUSB → VDD33_USBтолько у этого: ADC3, CAN1, CAN2, DAC, ETH, IWDG, QUADSPI, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, DAC1, DAC2, DFSDM1, DFSDM2, FDCAN1, FDCAN2, I2S6, IWDG1, LPTIM2, LPTIM3, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SDMMC2, SPI6, SWPMI1, TIM15, TIM16, TIM17, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 280 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 1424 КБ |
| STM32H7B3VIHx | STM32H7A3/7B3 | 98 из 100 | E6: BYPASS_REG → VSS; F6: VDDUSB → VDD33_USBтолько у этого: ADC3, CAN1, CAN2, DAC, ETH, IWDG, QUADSPI, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CRYP, DAC1, DAC2, DFSDM1, DFSDM2, FDCAN1, FDCAN2, HASH, I2S6, IWDG1, LPTIM2, LPTIM3, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SDMMC2, SPI6, SWPMI1, TIM15, TIM16, TIM17, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 280 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 1424 КБ |
| STM32H723VE | STM32H723/733 | 98 из 100 | E6: BYPASS_REG → VSS; F6: VDDUSB → VDD33USBтолько у этого: CAN1, CAN2, DAC, IWDG, QUADSPI, SAI2, SPDIFRX, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CORDIC, DAC1, DFSDM1, FDCAN1, FDCAN2, FDCAN3, FMAC, I2C5, I2S6, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SAI4, SDMMC2, SPDIFRX1, SPI6, SWPMI1, TIM15, TIM16, TIM17, TIM23, TIM24, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 550 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 320 и 564 КБ |
| STM32H723VG | STM32H723/733 | 98 из 100 | E6: BYPASS_REG → VSS; F6: VDDUSB → VDD33USBтолько у этого: CAN1, CAN2, DAC, IWDG, QUADSPI, SAI2, SPDIFRX, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CORDIC, DAC1, DFSDM1, FDCAN1, FDCAN2, FDCAN3, FMAC, I2C5, I2S6, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SAI4, SDMMC2, SPDIFRX1, SPI6, SWPMI1, TIM15, TIM16, TIM17, TIM23, TIM24, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 550 МГц; ОЗУ 320 и 564 КБ |
| STM32H730VB | STM32H730 Value line | 98 из 100 | E6: BYPASS_REG → VSS; F6: VDDUSB → VDD33USBтолько у этого: CAN1, CAN2, DAC, IWDG, QUADSPI, SAI2, SPDIFRX, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CORDIC, CRYP, DAC1, DFSDM1, FDCAN1, FDCAN2, FDCAN3, FMAC, HASH, I2C5, I2S6, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SAI4, SDMMC2, SPDIFRX1, SPI6, SWPMI1, TIM15, TIM16, TIM17, TIM23, TIM24, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 550 МГц; флеш-память до 1024 и 128 КБ; ОЗУ 320 и 564 КБ |
| STM32H733VG | STM32H723/733 | 98 из 100 | E6: BYPASS_REG → VSS; F6: VDDUSB → VDD33USBтолько у этого: CAN1, CAN2, DAC, IWDG, QUADSPI, SAI2, SPDIFRX, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CORDIC, CRYP, DAC1, DFSDM1, FDCAN1, FDCAN2, FDCAN3, FMAC, HASH, I2C5, I2S6, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SAI4, SDMMC2, SPDIFRX1, SPI6, SWPMI1, TIM15, TIM16, TIM17, TIM23, TIM24, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 550 МГц; ОЗУ 320 и 564 КБ |
Частые вопросы
На каких выводах USART1 у STM32F746VE?
В корпусе TFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик C9, AF7), USART1_RX — на PB7 (шарик A5, AF7) или PA10 (шарик D10, AF7).
Где у STM32F746VE выводы SWD для программатора?
SWDIO — PA13 (шарик A10, AF0), SWCLK — PA14 (шарик A9, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F746VE?
I2C1_SCL — PB8 (шарик B4, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PB9 (шарик A4, AF4) или PB7 (шарик A5, AF4).
Сколько выводов ввода-вывода у STM32F746VE в корпусе TFBGA100?
82 из 100. Ещё 14 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F746VE и STM32F746VG?
Объёмом памяти: STM32F746VE — 512 КБ флеш-памяти и 320 КБ ОЗУ, STM32F746VG — 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F746VE?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F7Cortex-M7 до 216 МГц: F72x/F73x, F74x/F75x, F76x/F77x — линейки, память, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
