STM32F756VG в корпусе TFBGA100: распиновка

STM32F756VG — микроконтроллер STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус TFBGA100 — 100 шариков, из них 82 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 216 МГц
Флеш-память
1 МБ
ОЗУ
320 КБ
Корпус
TFBGA100, 100 шариков
Линий ввода-вывода
82
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса TFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F756VG в корпусе TFBGA100, вид сверхуABCDEFGHJK12345678910PC14/OSC32_IN — шарик A1: RCC_OSC32_INPC14PC13 — шарик A2: RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4PC13PE2 — шарик A3: ETH_TXD3, FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLKPE2PB9 — шарик A4: CAN1_TX, DAC_EXTI9, DCMI_D7, I2C1_SDA, I2S2_WS, LTDC_B7, SDMMC1_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4PB9PB7 — шарик A5: DCMI_VSYNC, FMC_NL, I2C1_SDA, TIM4_CH2, USART1_RXPB7PB4 — шарик A6: I2S2_WS, SPI1_MISO, SPI2_NSS, SPI3_MISO, SYS_JTRST, TIM3_CH1PB4PB3 — шарик A7: I2S1_CK, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2PB3PA15 — шарик A8: CEC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTSPA15PA14 — шарик A9: SYS_JTCK-SWCLKPA14PA13 — шарик A10: SYS_JTMS-SWDIOPA13PC15/OSC32_OUT — шарик B1: RCC_OSC32_OUTPC15VBAT — шарик B2VBATPE3 — шарик B3: FMC_A19, SAI1_SD_B, SYS_TRACED0PE3PB8 — шарик B4: CAN1_RX, DCMI_D6, ETH_TXD3, I2C1_SCL, LTDC_B6, SDMMC1_D4, TIM10_CH1, TIM4_CH3PB8PB6 — шарик B5: CAN2_TX, CEC, DCMI_D5, FMC_SDNE1, I2C1_SCL, QUADSPI_BK1_NCS, TIM4_CH1, USART1_TXPB6PD5 — шарик B6: FMC_NWE, USART2_TXPD5PD2 — шарик B7: DCMI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, UART5_RXPD2PC11 — шарик B8: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, QUADSPI_BK2_NCS, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PC10 — шарик B9: DCMI_D8, I2S3_CK, LTDC_R2, QUADSPI_BK1_IO1, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TXPC10PA12 — шарик B10: CAN1_TX, LTDC_R5, SAI2_FS_B, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12PH0/OSC_IN — шарик C1: RCC_OSC_INPH0VSS — шарик C2VSSPE4 — шарик C3: DCMI_D4, FMC_A20, LTDC_B0, SAI1_FS_A, SPI4_NSS, SYS_TRACED1PE4PE1 — шарик C4: DCMI_D3, FMC_NBL1, LPTIM1_IN2, UART8_TXPE1PB5 — шарик C5: CAN2_RX, DCMI_D10, ETH_PPS_OUT, FMC_SDCKE1, I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D7PB5PD6 — шарик C6: DCMI_D10, FMC_NWAIT, I2S3_SD, LTDC_B2, SAI1_SD_A, SPI3_MOSI, USART2_RXPD6PD3 — шарик C7: DCMI_D5, FMC_CLK, I2S2_CK, LTDC_G7, SPI2_SCK, USART2_CTSPD3PC12 — шарик C8: DCMI_D9, I2S3_SD, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CKPC12PA9 — шарик C9: DAC_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA11 — шарик C10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, LTDC_R4, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PH1/OSC_OUT — шарик D1: RCC_OSC_OUTPH1VDD — шарик D2VDDPE5 — шарик D3: DCMI_D6, FMC_A21, LTDC_G0, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH1PE5PE0 — шарик D4: DCMI_D2, FMC_NBL0, LPTIM1_ETR, SAI2_MCLK_A, TIM4_ETR, UART8_RXPE0BOOT0 — шарик D5BOOT0PD7 — шарик D6: FMC_NE1, SPDIFRX_IN0, USART2_CKPD7PD4 — шарик D7: FMC_NOE, USART2_DE, USART2_RTSPD4PD0 — шарик D8: CAN1_RX, FMC_D2, FMC_DA2PD0PA8 — шарик D9: I2C3_SCL, LTDC_R6, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, USART1_CK, USB_OTG_FS_SOFPA8PA10 — шарик D10: DCMI_D1, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10NRST — шарик E1NRSTPC2 — шарик E2: ADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2, FMC_SDNE0, SPI2_MISO, USB_OTG_HS_ULPI_DIRPC2PE6 — шарик E3: DCMI_D7, FMC_A22, LTDC_G1, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, SYS_TRACED3, TIM1_BKIN2, TIM9_CH2PE6VSS — шарик E4VSSVSS — шарик E5VSSBYPASS_REG — шарик E6BYPASSREGVCAP_2 — шарик E7VCAPPD1 — шарик E8: CAN1_TX, FMC_D3, FMC_DA3PD1PC9 — шарик E9: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTSPC9PC7 — шарик E10: DCMI_D1, I2S3_MCK, LTDC_G6, SDMMC1_D7, TIM3_CH2, TIM8_CH2, USART6_RXPC7PC0 — шарик F1: ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE, LTDC_R5, SAI2_FS_B, USB_OTG_HS_ULPI_STPPC0PC1 — шарик F2: ADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC, I2S2_SD, RTC_TAMP3, RTC_TS, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0, SYS_WKUP3PC1PC3 — шарик F3: ADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXTPC3VDD — шарик F4VDDVDD — шарик F5VDDVDDUSB — шарик F6VDDUSBPDR_ON — шарик F7PDR_ONVCAP_1 — шарик F8VCAPPC8 — шарик F9: DCMI_D2, SDMMC1_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CKPC8PC6 — шарик F10: DCMI_D0, I2S2_MCK, LTDC_HSYNC, SDMMC1_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6VSSA — шарик G1VSSAPA0/WKUP — шарик G2: ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS, SAI2_SD_B, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0PA4 — шарик G3: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, LTDC_VSYNC, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOFPA4PC4 — шарик G4: ADC1_IN14, ADC2_IN14, ETH_RXD0, FMC_SDNE0, I2S1_MCK, SPDIFRX_IN2PC4PB2 — шарик G5: I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SPI3_MOSIPB2PE10 — шарик G6: FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N, UART7_CTSPE10PE14 — шарик G7: FMC_D11, FMC_DA11, LTDC_CLK, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH4PE14PD15 — шарик G8: FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTSPD15PD11 — шарик G9: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, QUADSPI_BK1_IO0, SAI2_SD_A, USART3_CTSPD11PB15 — шарик G10: I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DPPB15VDDA — шарик H1VDDAPA1 — шарик H2: ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK, ETH_RX_CLK, LTDC_R2, QUADSPI_BK1_IO3, SAI2_MCLK_B, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA5 — шарик H3: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, LTDC_R4, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5PC5 — шарик H4: ADC1_IN15, ADC2_IN15, ETH_RXD1, FMC_SDCKE0, SPDIFRX_IN3PC5PE7 — шарик H5: FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RXPE7PE11 — шарик H6: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8, FMC_DA8, LTDC_G3, SAI2_SD_B, SPI4_NSS, TIM1_CH2PE11PE15 — шарик H7: FMC_D12, FMC_DA12, LTDC_R7, TIM1_BKINPE15PD14 — шарик H8: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTSPD14PD10 — шарик H9: FMC_D15, FMC_DA15, LTDC_B3, USART3_CKPD10PB14 — шарик H10: SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_DE, USART3_RTS, USB_OTG_HS_DMPB14VSS — шарик J1VSSPA2 — шарик J2: ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO, LTDC_R1, SAI2_SCK_B, SYS_WKUP2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2PA6 — шарик J3: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, LTDC_G2, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PB0 — шарик J4: ADC1_IN8, ADC2_IN8, ETH_RXD2, LTDC_R3, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D1PB0PE8 — шарик J5: FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TXPE8PE12 — шарик J6: FMC_D9, FMC_DA9, LTDC_B4, SAI2_SCK_B, SPI4_SCK, TIM1_CH3NPE12PB10 — шарик J7: ETH_RX_ER, I2C2_SCL, I2S2_CK, LTDC_G4, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PB13 — шарик J8: CAN2_TX, ETH_TXD1, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUSPB13PD9 — шарик J9: DAC_EXTI9, FMC_D14, FMC_DA14, USART3_RXPD9PD13 — шарик J10: FMC_A18, I2C4_SDA, LPTIM1_OUT, QUADSPI_BK1_IO3, SAI2_SCK_A, TIM4_CH2PD13VDD — шарик K1VDDPA3 — шарик K2: ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL, LTDC_B5, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D0PA3PA7 — шарик K3: ADC1_IN7, ADC2_IN7, ETH_CRS_DV, ETH_RX_DV, FMC_SDNWE, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB1 — шарик K4: ADC1_IN9, ADC2_IN9, ETH_RXD3, LTDC_R6, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1PE9 — шарик K5: DAC_EXTI9, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1, UART7_DE, UART7_RTSPE9PE13 — шарик K6: FMC_D10, FMC_DA10, LTDC_DE, SAI2_FS_B, SPI4_MISO, TIM1_CH3PE13PB11 — шарик K7: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN, I2C2_SDA, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11PB12 — шарик K8: CAN2_RX, ETH_TXD0, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D5PB12PD8 — шарик K9: FMC_D13, FMC_DA13, SPDIFRX_IN1, USART3_TXPD8PD12 — шарик K10: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM1_IN1, QUADSPI_BK1_IO1, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTSPD12TFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

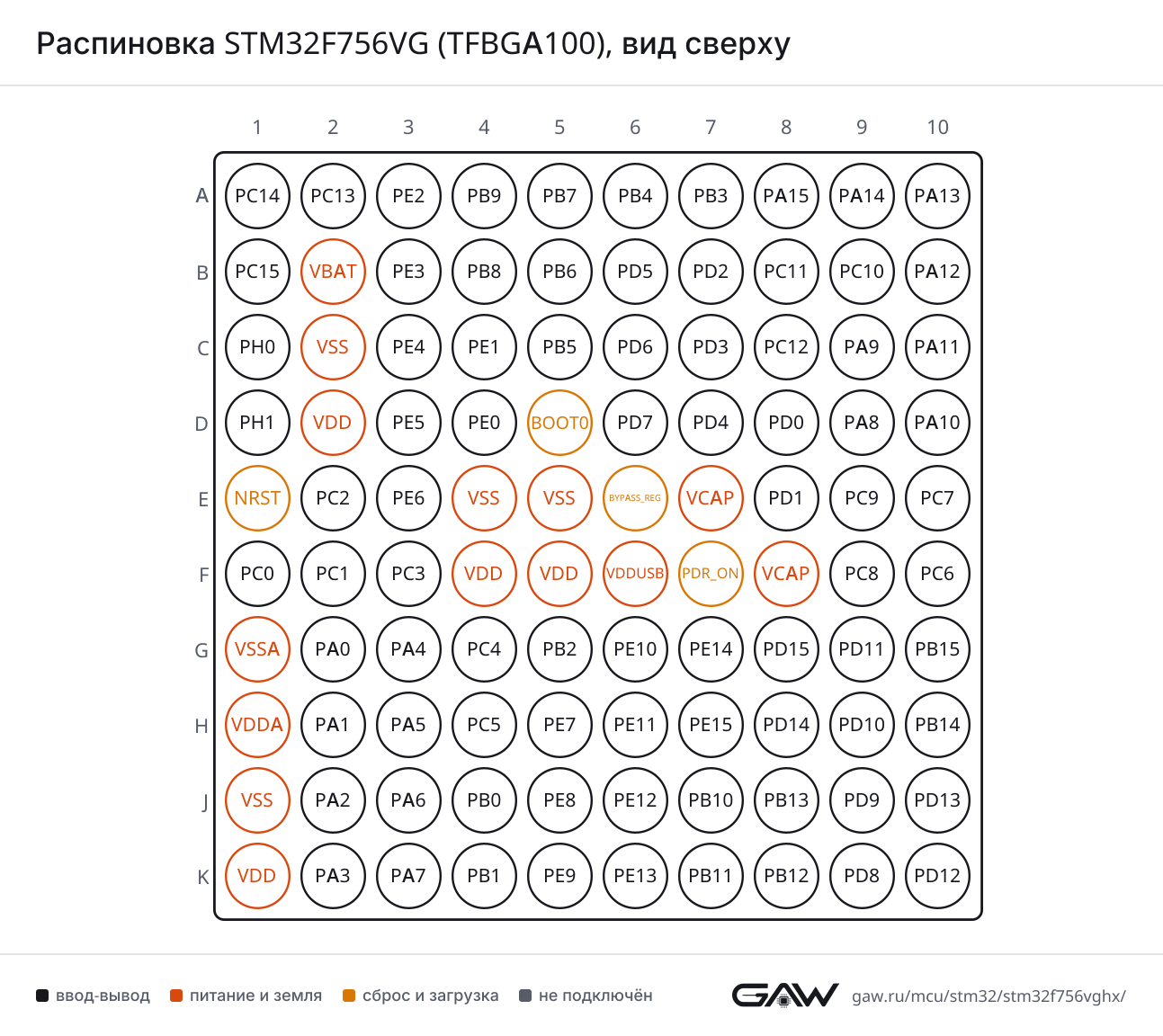

Распиновка STM32F756VG (TFBGA100), вид сверхуРаспиновка TFBGA100 картинкой
PNG, 1293 × 1152 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D9, AF7)
CTSPA11 (C10, AF7)
DEPA12 (B10, AF7)
RTSPA12 (B10, AF7)
RXPB7 (A5, AF7), PA10 (D10, AF7)
TXPB6 (B5, AF7), PA9 (C9, AF7)
USART2CKPD7 (D6, AF7), PA4 (G3, AF7)
CTSPD3 (C7, AF7), PA0/WKUP (G2, AF7)
DEPD4 (D7, AF7), PA1 (H2, AF7)
RTSPD4 (D7, AF7), PA1 (H2, AF7)
RXPD6 (C6, AF7), PA3 (K2, AF7)
TXPD5 (B6, AF7), PA2 (J2, AF7)
USART3CKPC12 (C8, AF7), PD10 (H9, AF7), PB12 (K8, AF7)
CTSPD11 (G9, AF7), PB13 (J8, AF7)
DEPB14 (H10, AF7), PD12 (K10, AF7)
RTSPB14 (H10, AF7), PD12 (K10, AF7)
RXPC11 (B8, AF7), PD9 (J9, AF7), PB11 (K7, AF7)
TXPC10 (B9, AF7), PB10 (J7, AF7), PD8 (K9, AF7)
USART6CKPC8 (F9, AF8)
RXPC7 (E10, AF8)
TXPC6 (F10, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (J4, AF8)
DEPA15 (A8, AF8)
RTSPA15 (A8, AF8)
RXPC11 (B8, AF8), PA1 (H2, AF8)
TXPC10 (B9, AF8), PA0/WKUP (G2, AF8)
UART5CTSPC9 (E9, AF7)
DEPC8 (F9, AF7)
RTSPC8 (F9, AF7)
RXPD2 (B7, AF8)
TXPC12 (C8, AF8)
UART7CTSPE10 (G6, AF8)
DEPE9 (K5, AF8)
RTSPE9 (K5, AF8)
RXPE7 (H5, AF8)
TXPE8 (J5, AF8)
UART8CTSPD14 (H8, AF8)
DEPD15 (G8, AF8)
RTSPD15 (G8, AF8)
RXPE0 (D4, AF8)
TXPE1 (C4, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A6, AF5), PA6 (J3, AF5)
MOSIPB5 (C5, AF5), PA7 (K3, AF5)
NSSPA15 (A8, AF5), PA4 (G3, AF5)
SCKPB3 (A7, AF5), PA5 (H3, AF5)
SPI2MISOPC2 (E2, AF5), PB14 (H10, AF5)
MOSIPC1 (F2, AF5), PC3 (F3, AF5), PB15 (G10, AF5)
NSSPB9 (A4, AF5), PB4 (A6, AF7), PB12 (K8, AF5)
SCKPD3 (C7, AF5), PA9 (C9, AF5), PB10 (J7, AF5), PB13 (J8, AF5)
SPI3MISOPB4 (A6, AF6), PC11 (B8, AF6)
MOSIPB5 (C5, AF6), PD6 (C6, AF5), PC12 (C8, AF6), PB2 (G5, AF7)
NSSPA15 (A8, AF6), PA4 (G3, AF6)
SCKPB3 (A7, AF6), PC10 (B9, AF6)
SPI4MISOPE5 (D3, AF5), PE13 (K6, AF5)
MOSIPE6 (E3, AF5), PE14 (G7, AF5)
NSSPE4 (C3, AF5), PE11 (H6, AF5)
SCKPE2 (A3, AF5), PE12 (J6, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (E9, AF5)
I2S1CKPB3 (A7, AF5), PA5 (H3, AF5)
MCKPC4 (G4, AF5)
SDPB5 (C5, AF5), PA7 (K3, AF5)
WSPA15 (A8, AF5), PA4 (G3, AF5)
I2S2CKPD3 (C7, AF5), PA9 (C9, AF5), PB10 (J7, AF5), PB13 (J8, AF5)
MCKPC6 (F10, AF5)
SDPC1 (F2, AF5), PC3 (F3, AF5), PB15 (G10, AF5)
WSPB9 (A4, AF5), PB4 (A6, AF7), PB12 (K8, AF5)
I2S3CKPB3 (A7, AF6), PC10 (B9, AF6)
MCKPC7 (E10, AF6)
SDPB5 (C5, AF6), PD6 (C6, AF5), PC12 (C8, AF6), PB2 (G5, AF7)
WSPA15 (A8, AF6), PA4 (G3, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B4, AF4), PB6 (B5, AF4)
SDAPB9 (A4, AF4), PB7 (A5, AF4)
SMBAPB5 (C5, AF4)
I2C2SCLPB10 (J7, AF4)
SDAPB11 (K7, AF4)
SMBAPB12 (K8, AF4)
I2C3SCLPA8 (D9, AF4)
SDAPC9 (E9, AF4)
SMBAPA9 (C9, AF4)
I2C4SCLPD12 (K10, AF4)
SDAPD13 (J10, AF4)
SMBAPD11 (G9, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (B4, AF9), PA11 (C10, AF9), PD0 (D8, AF9)
TXPB9 (A4, AF9), PA12 (B10, AF9), PD1 (E8, AF9)
CAN2RXPB5 (C5, AF9), PB12 (K8, AF9)
TXPB6 (B5, AF9), PB13 (J8, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (C10, AF10)
DPPA12 (B10, AF10)
IDPA10 (D10, AF10)
SOFPA8 (D9, AF10)
VBUSPA9 (C9)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (H10, AF12)
DPPB15 (G10, AF12)
IDPB12 (K8, AF12)
SOFPA4 (G3, AF12)
ULPI_CKPA5 (H3, AF10)
ULPI_D0PA3 (K2, AF10)
ULPI_D1PB0 (J4, AF10)
ULPI_D2PB1 (K4, AF10)
ULPI_D3PB10 (J7, AF10)
ULPI_D4PB11 (K7, AF10)
ULPI_D5PB12 (K8, AF10)
ULPI_D6PB13 (J8, AF10)
ULPI_D7PB5 (C5, AF10)
ULPI_DIRPC2 (E2, AF10)
ULPI_NXTPC3 (F3, AF10)
ULPI_STPPC0 (F1, AF10)
VBUSPB13 (J8)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPA3 (K2, AF11)
CRSPA0/WKUP (G2, AF11)
CRS_DVPA7 (K3, AF11)
MDCPC1 (F2, AF11)
MDIOPA2 (J2, AF11)
PPS_OUTPB5 (C5, AF11)
REF_CLKPA1 (H2, AF11)
RX_CLKPA1 (H2, AF11)
RX_DVPA7 (K3, AF11)
RX_ERPB10 (J7, AF11)
RXD0PC4 (G4, AF11)
RXD1PC5 (H4, AF11)
RXD2PB0 (J4, AF11)
RXD3PB1 (K4, AF11)
TX_CLKPC3 (F3, AF11)
TX_ENPB11 (K7, AF11)
TXD0PB12 (K8, AF11)
TXD1PB13 (J8, AF11)
TXD2PC2 (E2, AF11)
TXD3PE2 (A3, AF11), PB8 (B4, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (C8, AF12)
CMDPD2 (B7, AF12)
D0PC8 (F9, AF12)
D1PC9 (E9, AF12)
D2PC10 (B9, AF12)
D3PC11 (B8, AF12)
D4PB8 (B4, AF12)
D5PB9 (A4, AF12)
D6PC6 (F10, AF12)
D7PC7 (E10, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (E9, AF9), PD11 (G9, AF9)
BK1_IO1PC10 (B9, AF9), PD12 (K10, AF9)
BK1_IO2PE2 (A3, AF9)
BK1_IO3PA1 (H2, AF9), PD13 (J10, AF9)
BK1_NCSPB6 (B5, AF10)
BK2_IO0PE7 (H5, AF10)
BK2_IO1PE8 (J5, AF10)
BK2_IO2PE9 (K5, AF10)
BK2_IO3PE10 (G6, AF10)
BK2_NCSPC11 (B8, AF9)
CLKPB2 (G5, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (C3, AF6)
MCLK_APE2 (A3, AF6)
SCK_APE5 (D3, AF6)
SD_APD6 (C6, AF6), PE6 (E3, AF6), PC1 (F2, AF6), PB2 (G5, AF6)
SD_BPE3 (B3, AF6)
SAI2FS_APD12 (K10, AF10)
FS_BPA12 (B10, AF8), PC0 (F1, AF8), PE13 (K6, AF10)
MCLK_APE0 (D4, AF10)
MCLK_BPE6 (E3, AF10), PE14 (G7, AF10), PA1 (H2, AF10)
SCK_APD13 (J10, AF10)
SCK_BPA2 (J2, AF8), PE12 (J6, AF10)
SD_APD11 (G9, AF10)
SD_BPA0/WKUP (G2, AF10), PE11 (H6, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PD7 (D6, AF8)
IN1PD8 (K9, AF8)
IN2PC4 (G4, AF8)
IN3PC5 (H4, AF8)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15 (A8, AF4), PB6 (B5, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B8), PA11 (C10), PD11 (G9), PE11 (H6), PB11 (K7)
IN0PA0/WKUP (G2)
IN1PA1 (H2)
IN2PA2 (J2)
IN3PA3 (K2)
IN4PA4 (G3)
IN5PA5 (H3)
IN6PA6 (J3)
IN7PA7 (K3)
IN8PB0 (J4)
IN9PB1 (K4)
IN10PC0 (F1)
IN11PC1 (F2)
IN12PC2 (E2)
IN13PC3 (F3)
IN14PC4 (G4)
IN15PC5 (H4)
ADC2EXTI11PC11 (B8), PA11 (C10), PD11 (G9), PE11 (H6), PB11 (K7)
IN0PA0/WKUP (G2)
IN1PA1 (H2)
IN2PA2 (J2)
IN3PA3 (K2)
IN4PA4 (G3)
IN5PA5 (H3)
IN6PA6 (J3)
IN7PA7 (K3)
IN8PB0 (J4)
IN9PB1 (K4)
IN10PC0 (F1)
IN11PC1 (F2)
IN12PC2 (E2)
IN13PC3 (F3)
IN14PC4 (G4)
IN15PC5 (H4)
ADC3EXTI11PC11 (B8), PA11 (C10), PD11 (G9), PE11 (H6), PB11 (K7)
IN0PA0/WKUP (G2)
IN1PA1 (H2)
IN2PA2 (J2)
IN3PA3 (K2)
IN10PC0 (F1)
IN11PC1 (F2)
IN12PC2 (E2)
IN13PC3 (F3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (A4), PA9 (C9), PC9 (E9), PD9 (J9), PE9 (K5)
OUT1PA4 (G3)
OUT2PA5 (H3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPE15 (H7, AF1), PA6 (J3, AF1), PB12 (K8, AF1)
BKIN2PE6 (E3, AF1)
CH1PA8 (D9, AF1), PE9 (K5, AF1)
CH1NPE8 (J5, AF1), PB13 (J8, AF1), PA7 (K3, AF1)
CH2PA9 (C9, AF1), PE11 (H6, AF1)
CH2NPE10 (G6, AF1), PB14 (H10, AF1), PB0 (J4, AF1)
CH3PA10 (D10, AF1), PE13 (K6, AF1)
CH3NPB15 (G10, AF1), PE12 (J6, AF1), PB1 (K4, AF1)
CH4PA11 (C10, AF1), PE14 (G7, AF1)
ETRPA12 (B10, AF1), PE7 (H5, AF1)
TIM2CH1PA15 (A8, AF1), PA0/WKUP (G2, AF1), PA5 (H3, AF1)
CH2PB3 (A7, AF1), PA1 (H2, AF1)
CH3PA2 (J2, AF1), PB10 (J7, AF1)
CH4PA3 (K2, AF1), PB11 (K7, AF1)
ETRPA15 (A8, AF1), PA0/WKUP (G2, AF1), PA5 (H3, AF1)
TIM3CH1PB4 (A6, AF2), PC6 (F10, AF2), PA6 (J3, AF2)
CH2PB5 (C5, AF2), PC7 (E10, AF2), PA7 (K3, AF2)
CH3PC8 (F9, AF2), PB0 (J4, AF2)
CH4PC9 (E9, AF2), PB1 (K4, AF2)
ETRPD2 (B7, AF2)
TIM4CH1PB6 (B5, AF2), PD12 (K10, AF2)
CH2PB7 (A5, AF2), PD13 (J10, AF2)
CH3PB8 (B4, AF2), PD14 (H8, AF2)
CH4PB9 (A4, AF2), PD15 (G8, AF2)
ETRPE0 (D4, AF2)
TIM5CH1PA0/WKUP (G2, AF2)
CH2PA1 (H2, AF2)
CH3PA2 (J2, AF2)
CH4PA3 (K2, AF2)
TIM8BKINPA6 (J3, AF3)
BKIN2PA8 (D9, AF3)
CH1PC6 (F10, AF3)
CH1NPA5 (H3, AF3), PA7 (K3, AF3)
CH2PC7 (E10, AF3)
CH2NPB14 (H10, AF3), PB0 (J4, AF3)
CH3PC8 (F9, AF3)
CH3NPB15 (G10, AF3), PB1 (K4, AF3)
CH4PC9 (E9, AF3)
ETRPA0/WKUP (G2, AF3)
TIM9CH1PE5 (D3, AF3), PA2 (J2, AF3)
CH2PE6 (E3, AF3), PA3 (K2, AF3)
TIM10CH1PB8 (B4, AF3)
TIM11CH1PB9 (A4, AF3)
TIM12CH1PB14 (H10, AF9)
CH2PB15 (G10, AF9)
TIM13CH1PA6 (J3, AF9)
TIM14CH1PA7 (K3, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPE0 (D4, AF3)
IN1PD12 (K10, AF3)
IN2PE1 (C4, AF3)
OUTPD13 (J10, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13 (A2)
REFINPB15 (G10, AF0)
TSPC13 (A2), PC1 (F2)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA16PD11 (G9, AF12)
A17PD12 (K10, AF12)
A18PD13 (J10, AF12)
A19PE3 (B3, AF12)
A20PE4 (C3, AF12)
A21PE5 (D3, AF12)
A22PE6 (E3, AF12)
A23PE2 (A3, AF12)
ALEPD12 (K10, AF12)
CLEPD11 (G9, AF12)
CLKPD3 (C7, AF12)
D0PD14 (H8, AF12)
D1PD15 (G8, AF12)
D2PD0 (D8, AF12)
D3PD1 (E8, AF12)
D4PE7 (H5, AF12)
D5PE8 (J5, AF12)
D6PE9 (K5, AF12)
D7PE10 (G6, AF12)
D8PE11 (H6, AF12)
D9PE12 (J6, AF12)
D10PE13 (K6, AF12)
D11PE14 (G7, AF12)
D12PE15 (H7, AF12)
D13PD8 (K9, AF12)
D14PD9 (J9, AF12)
D15PD10 (H9, AF12)
DA0PD14 (H8, AF12)
DA1PD15 (G8, AF12)
DA2PD0 (D8, AF12)
DA3PD1 (E8, AF12)
DA4PE7 (H5, AF12)
DA5PE8 (J5, AF12)
DA6PE9 (K5, AF12)
DA7PE10 (G6, AF12)
DA8PE11 (H6, AF12)
DA9PE12 (J6, AF12)
DA10PE13 (K6, AF12)
DA11PE14 (G7, AF12)
DA12PE15 (H7, AF12)
DA13PD8 (K9, AF12)
DA14PD9 (J9, AF12)
DA15PD10 (H9, AF12)
NBL0PE0 (D4, AF12)
NBL1PE1 (C4, AF12)
NE1PD7 (D6, AF12)
NLPB7 (A5, AF12)
NOEPD4 (D7, AF12)
NWAITPD6 (C6, AF12)
NWEPD5 (B6, AF12)
SDCKE0PC3 (F3, AF12), PC5 (H4, AF12)
SDCKE1PB5 (C5, AF12)
SDNE0PC2 (E2, AF12), PC4 (G4, AF12)
SDNE1PB6 (B5, AF12)
SDNWEPC0 (F1, AF12), PA7 (K3, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (C9, AF13), PC6 (F10, AF13)
D1PA10 (D10, AF13), PC7 (E10, AF13)
D2PE0 (D4, AF13), PC8 (F9, AF13)
D3PE1 (C4, AF13), PC9 (E9, AF13)
D4PC11 (B8, AF13), PE4 (C3, AF13)
D5PB6 (B5, AF13), PD3 (C7, AF13)
D6PB8 (B4, AF13), PE5 (D3, AF13)
D7PB9 (A4, AF13), PE6 (E3, AF13)
D8PC10 (B9, AF13)
D9PC12 (C8, AF13)
D10PB5 (C5, AF13), PD6 (C6, AF13)
D11PD2 (B7, AF13)
HSYNCPA4 (G3, AF13)
PIXCLKPA6 (J3, AF13)
VSYNCPB7 (A5, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (C3, AF14)
B2PD6 (C6, AF14)
B3PD10 (H9, AF14)
B4PE12 (J6, AF14)
B5PA3 (K2, AF14)
B6PB8 (B4, AF14)
B7PB9 (A4, AF14)
CLKPE14 (G7, AF14)
DEPE13 (K6, AF14)
G0PE5 (D3, AF14)
G1PE6 (E3, AF14)
G2PA6 (J3, AF14)
G3PE11 (H6, AF14)
G4PB10 (J7, AF14)
G5PB11 (K7, AF14)
G6PC7 (E10, AF14)
G7PD3 (C7, AF14)
HSYNCPC6 (F10, AF14)
R1PA2 (J2, AF14)
R2PC10 (B9, AF14), PA1 (H2, AF14)
R3PB0 (J4, AF9)
R4PA11 (C10, AF14), PA5 (H3, AF14)
R5PA12 (B10, AF14), PC0 (F1, AF14)
R6PA8 (D9, AF14), PB1 (K4, AF9)
R7PE15 (H7, AF14)
VSYNCPA4 (G3, AF14)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A9, AF0)
JTDIPA15 (A8, AF0)
JTDO-SWOPB3 (A7, AF0)
JTMS-SWDIOPA13 (A10, AF0)
TRACECLKPE2 (A3, AF0)
TRACED0PE3 (B3, AF0), PC1 (F2, AF0)
TRACED1PE4 (C3, AF0), PC8 (F9, AF0)
TRACED2PD2 (B7, AF0), PE5 (D3, AF0)
TRACED3PC12 (C8, AF0), PE6 (E3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (D9, AF0)
MCO_2PC9 (E9, AF0)
OSC_INPH0/OSC_IN (C1)
OSC_OUTPH1/OSC_OUT (D1)
OSC32_INPC14/OSC32_IN (A1)
OSC32_OUTPC15/OSC32_OUT (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (A2)
RTC_TAMP3PC1 (F2)
SYS_WKUP1PA0/WKUP (G2)
SYS_WKUP2PA2 (J2)
SYS_WKUP3PC1 (F2)
SYS_WKUP4PC13 (A2)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 100 шариков корпуса TFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PC14/OSC32_INввод-выводRCC_OSC32_IN
A2PC13ввод-выводRTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4
A3PE2ввод-выводETH_TXD3 (AF11), FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
A4PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), LTDC_B7 (AF14), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
A5PB7ввод-выводDCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
A6PB4ввод-выводI2S2_WS (AF7), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
A7PB3ввод-выводI2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
A8PA15ввод-выводCEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8)
A9PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A10PA13ввод-выводSYS_JTMS-SWDIO (AF0)
B1PC15/OSC32_OUTввод-выводRCC_OSC32_OUT
B2VBATпитание—
B3PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
B4PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), ETH_TXD3 (AF11), I2C1_SCL (AF4), LTDC_B6 (AF14), SDMMC1_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
B5PB6ввод-выводCAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
B6PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
B7PD2ввод-выводDCMI_D11 (AF13), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
B8PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B9PC10ввод-выводDCMI_D8 (AF13), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
B10PA12ввод-выводCAN1_TX (AF9), LTDC_R5 (AF14), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
C1PH0/OSC_INввод-выводRCC_OSC_IN
C2VSSпитание—
C3PE4ввод-выводDCMI_D4 (AF13), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
C4PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8)
C5PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
C6PD6ввод-выводDCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7)
C7PD3ввод-выводDCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7)
C8PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
C9PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
C10PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), LTDC_R4 (AF14), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
D1PH1/OSC_OUTввод-выводRCC_OSC_OUT
D2VDDпитание—
D3PE5ввод-выводDCMI_D6 (AF13), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
D4PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
D5BOOT0загрузка—
D6PD7ввод-выводFMC_NE1 (AF12), SPDIFRX_IN0 (AF8), USART2_CK (AF7)
D7PD4ввод-выводFMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7)
D8PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12)
D9PA8ввод-выводI2C3_SCL (AF4), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
D10PA10ввод-выводDCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
E1NRSTсброс—
E2PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2 (AF11), FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
E3PE6ввод-выводDCMI_D7 (AF13), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3)
E4VSSпитание—
E5VSSпитание—
E6BYPASS_REGсброс—
E7VCAP_2питание—
E8PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12)
E9PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
E10PC7ввод-выводDCMI_D1 (AF13), I2S3_MCK (AF6), LTDC_G6 (AF14), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
F1PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
F2PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC (AF11), I2S2_SD (AF5), RTC_TAMP3, RTC_TS, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3
F3PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
F4VDDпитание—
F5VDDпитание—
F6VDDUSBпитание—
F7PDR_ONсброс—
F8VCAP_1питание—
F9PC8ввод-выводDCMI_D2 (AF13), SDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8)
F10PC6ввод-выводDCMI_D0 (AF13), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
G1VSSAпитание—
G2PA0/WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
G3PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
G4PC4ввод-выводADC1_IN14, ADC2_IN14, ETH_RXD0 (AF11), FMC_SDNE0 (AF12), I2S1_MCK (AF5), SPDIFRX_IN2 (AF8)
G5PB2ввод-выводI2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
G6PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8)
G7PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
G8PD15ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8)
G9PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7)
G10PB15ввод-выводI2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
H1VDDAпитание—
H2PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
H3PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), LTDC_R4 (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
H4PC5ввод-выводADC1_IN15, ADC2_IN15, ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), SPDIFRX_IN3 (AF8)
H5PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
H6PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
H7PE15ввод-выводFMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1)
H8PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8)
H9PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
H10PB14ввод-выводSPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
J1VSSпитание—
J2PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), LTDC_R1 (AF14), SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
J3PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
J4PB0ввод-выводADC1_IN8, ADC2_IN8, ETH_RXD2 (AF11), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
J5PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
J6PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
J7PB10ввод-выводETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
J8PB13ввод-выводCAN2_TX (AF9), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
J9PD9ввод-выводDAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
J10PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2)
K1VDDпитание—
K2PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
K3PA7ввод-выводADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
K4PB1ввод-выводADC1_IN9, ADC2_IN9, ETH_RXD3 (AF11), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
K5PE9ввод-выводDAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8)
K6PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
K7PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
K8PB12ввод-выводCAN2_RX (AF9), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
K9PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1 (AF8), USART3_TX (AF7)
K10PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB2резервное питание: часы реального времени и резервные регистры
VCAPE7, F8вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDD2, F4, F5, K1питание цифровой части и линий ввода-вывода
VDDAH1питание аналоговой части: АЦП, ЦАП, генераторы
VDDUSBF6питание приёмопередатчика USB
VSSC2, E4, E5, J1общий провод (земля)
VSSAG1общий провод аналоговой части
BYPASS_REGE6отключение внутреннего стабилизатора напряжения ядра
NRSTE1сброс, активный уровень — низкий
PDR_ONF7управление внутренней схемой сброса по питанию
BOOT0D5выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F756VGHx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F756VGSTM32F756VGHx1 МБ320 КБ

Линейка STM32F7x6, семейство STM32F7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32F756VG. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F756VGH6TFBGA 100, 8×8×1,2 мм, шаг 0,8 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе TFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F746VE, STM32F746VGSTM32F7x6100 из 100выводы совпадают полностьютолько у этого: CRYP, HASH
STM32F745VE, STM32F745VGSTM32F7x5100 из 100выводы совпадают полностьютолько у этого: CRYP, HASH, LTDC
STM32F765VG, STM32F765VISTM32F7x5100 из 100выводы совпадают полностьютолько у этого: CRYP, HASH, LTDC; только у него: CAN3, DFSDM1, SDMMC2, SPI6; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 384 КБ
STM32F767VGSTM32F7x7100 из 100выводы совпадают полностьютолько у этого: CRYP, HASH; только у него: CAN3, DFSDM1, SDMMC2, SPI6; ОЗУ 320 и 384 КБ
STM32F767VISTM32F7x7100 из 100выводы совпадают полностьютолько у этого: CRYP, HASH; только у него: CAN3, DFSDM1, SDMMC2, SPI6; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 384 КБ
STM32F777VISTM32F7x7100 из 100выводы совпадают полностьютолько у него: CAN3, DFSDM1, SDMMC2, SPI6; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 384 КБ
STM32H7A3VGHx, STM32H7A3VIHxSTM32H7A3/7B398 из 100E6: BYPASS_REG → VSS; F6: VDDUSB → VDD33_USBтолько у этого: ADC3, CAN1, CAN2, CRYP, DAC, ETH, HASH, IWDG, QUADSPI, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, DAC1, DAC2, DFSDM1, DFSDM2, FDCAN1, FDCAN2, I2S6, IWDG1, LPTIM2, LPTIM3, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SDMMC2, SPI6, SWPMI1, TIM15, TIM16, TIM17, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 280 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 1424 КБ
STM32H7B3VIHxSTM32H7A3/7B398 из 100E6: BYPASS_REG → VSS; F6: VDDUSB → VDD33_USBтолько у этого: ADC3, CAN1, CAN2, DAC, ETH, IWDG, QUADSPI, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, DAC1, DAC2, DFSDM1, DFSDM2, FDCAN1, FDCAN2, I2S6, IWDG1, LPTIM2, LPTIM3, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SDMMC2, SPI6, SWPMI1, TIM15, TIM16, TIM17, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 280 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 1424 КБ
STM32H723VESTM32H723/73398 из 100E6: BYPASS_REG → VSS; F6: VDDUSB → VDD33USBтолько у этого: CAN1, CAN2, CRYP, DAC, HASH, IWDG, QUADSPI, SAI2, SPDIFRX, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CORDIC, DAC1, DFSDM1, FDCAN1, FDCAN2, FDCAN3, FMAC, I2C5, I2S6, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SAI4, SDMMC2, SPDIFRX1, SPI6, SWPMI1, TIM15, TIM16, TIM17, TIM23, TIM24, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 550 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 320 и 564 КБ
STM32H723VGSTM32H723/73398 из 100E6: BYPASS_REG → VSS; F6: VDDUSB → VDD33USBтолько у этого: CAN1, CAN2, CRYP, DAC, HASH, IWDG, QUADSPI, SAI2, SPDIFRX, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CORDIC, DAC1, DFSDM1, FDCAN1, FDCAN2, FDCAN3, FMAC, I2C5, I2S6, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SAI4, SDMMC2, SPDIFRX1, SPI6, SWPMI1, TIM15, TIM16, TIM17, TIM23, TIM24, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 550 МГц; ОЗУ 320 и 564 КБ
STM32H730VBSTM32H730 Value line98 из 100E6: BYPASS_REG → VSS; F6: VDDUSB → VDD33USBтолько у этого: CAN1, CAN2, DAC, IWDG, QUADSPI, SAI2, SPDIFRX, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CORDIC, DAC1, DFSDM1, FDCAN1, FDCAN2, FDCAN3, FMAC, I2C5, I2S6, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SAI4, SDMMC2, SPDIFRX1, SPI6, SWPMI1, TIM15, TIM16, TIM17, TIM23, TIM24, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 550 МГц; флеш-память до 1024 и 128 КБ; ОЗУ 320 и 564 КБ
STM32H733VGSTM32H723/73398 из 100E6: BYPASS_REG → VSS; F6: VDDUSB → VDD33USBтолько у этого: CAN1, CAN2, DAC, IWDG, QUADSPI, SAI2, SPDIFRX, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; только у него: COMP1, COMP2, CORDIC, DAC1, DFSDM1, FDCAN1, FDCAN2, FDCAN3, FMAC, I2C5, I2S6, IWDG1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SAI4, SDMMC2, SPDIFRX1, SPI6, SWPMI1, TIM15, TIM16, TIM17, TIM23, TIM24, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; частота до 216 и 550 МГц; ОЗУ 320 и 564 КБ

Частые вопросы

На каких выводах USART1 у STM32F756VG?

В корпусе TFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик C9, AF7), USART1_RX — на PB7 (шарик A5, AF7) или PA10 (шарик D10, AF7).

Где у STM32F756VG выводы SWD для программатора?

SWDIO — PA13 (шарик A10, AF0), SWCLK — PA14 (шарик A9, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F756VG?

I2C1_SCL — PB8 (шарик B4, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PB9 (шарик A4, AF4) или PB7 (шарик A5, AF4).

Сколько выводов ввода-вывода у STM32F756VG в корпусе TFBGA100?

82 из 100. Ещё 14 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F756VG?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
