STM32H7B3VIHx в корпусе TFBGA100: распиновка

STM32H7B3VIHx — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 280 МГц: 2 МБ флеш-памяти и 1,390625 МБ ОЗУ. Корпус TFBGA100 — 100 шариков, из них 82 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 280 МГц
Флеш-память
2 МБ
ОЗУ
1,390625 МБ
Корпус
TFBGA100, 100 шариков
Линий ввода-вывода
82
Напряжение питания
1,62…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса TFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

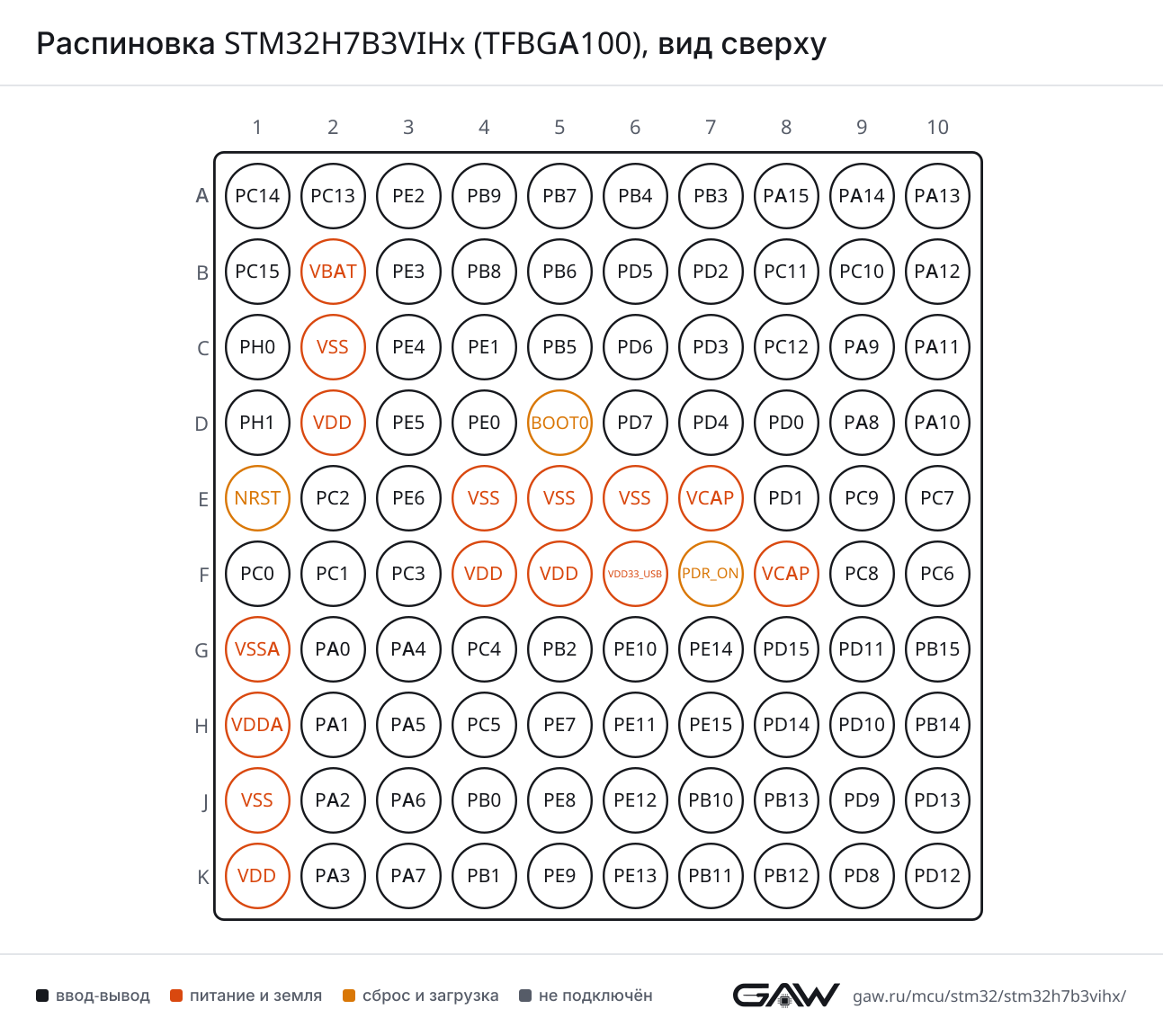

Расположение шариков STM32H7B3VIHx в корпусе TFBGA100, вид сверхуABCDEFGHJK12345678910PC14-OSC32_IN — шарик A1: RCC_OSC32_INPC14PC13 — шарик A2: PWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TSPC13PE2 — шарик A3: DEBUG_TRACECLK, FMC_A23, OCTOSPIM_P1_IO2, SAI1_CK1, SAI1_MCLK_A, SPI4_SCK, USART10_RXPE2PB9 — шарик A4: DAC1_EXTI9, DCMI_D7, DFSDM1_DATIN7, FDCAN1_TX, I2C1_SDA, I2C4_SDA, I2C4_SMBA, I2S2_WS, LTDC_B7, PSSI_D7, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4, UART4_TXPB9PB7 — шарик A5: DCMI_VSYNC, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, I2C4_SDA, LPUART1_RX, PSSI_RDY, PWR_PVD_IN, TIM17_CH1N, TIM4_CH2, USART1_RXPB7PB4 — шарик A6: DEBUG_NJTRST, I2S1_SDI, I2S2_WS, I2S3_SDI, I2S6_SDI, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TXPB4PB3 — шарик A7: CRS_SYNC, DEBUG_JTDO-SWO, I2S1_CK, I2S3_CK, I2S6_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM2_CH2, UART7_RXPB3PA15 — шарик A8: ADC1_EXTI15, ADC2_EXTI15, CEC, DEBUG_JTDI, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_B6, LTDC_R3, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PA14 — шарик A9: DEBUG_JTCK-SWCLKPA14PA13 — шарик A10: DEBUG_JTMS-SWDIOPA13PC15-OSC32_OUT — шарик B1: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик B2VBATPE3 — шарик B3: DEBUG_TRACED0, FMC_A19, SAI1_SD_B, TIM15_BKIN, USART10_TXPE3PB8 — шарик B4: DCMI_D6, DFSDM1_CKIN7, FDCAN1_RX, I2C1_SCL, I2C4_SCL, LTDC_B6, PSSI_D6, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, TIM16_CH1, TIM4_CH3, UART4_RXPB8PB6 — шарик B5: CEC, DCMI_D5, DFSDM1_DATIN5, FDCAN2_TX, FMC_SDNE1, I2C1_SCL, I2C4_SCL, LPUART1_TX, OCTOSPIM_P1_NCS, PSSI_D5, TIM16_CH1N, TIM4_CH1, UART5_TX, USART1_TXPB6PD5 — шарик B6: FMC_NWE, OCTOSPIM_P1_IO5, USART2_TXPD5PD2 — шарик B7: DCMI_D11, DEBUG_TRACED2, LTDC_B2, LTDC_B7, PSSI_D11, SDMMC1_CMD, TIM15_BKIN, TIM3_ETR, UART5_RXPD2PC11 — шарик B8: ADC1_EXTI11, ADC2_EXTI11, DCMI_D4, DFSDM1_DATIN5, DFSDM2_DATIN0, I2S3_SDI, LTDC_B4, OCTOSPIM_P1_NCS, PSSI_D4, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PC10 — шарик B9: DCMI_D8, DFSDM1_CKIN5, DFSDM2_CKIN0, I2S3_CK, LTDC_B1, LTDC_R2, OCTOSPIM_P1_IO1, PSSI_D8, SDMMC1_D2, SPI3_SCK, SWPMI1_RX, UART4_TX, USART3_TXPC10PA12 — шарик B10: FDCAN1_TX, I2S2_CK, LPUART1_DE, LPUART1_RTS, LTDC_R5, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_OTG_HS_DPPA12PH0-OSC_IN — шарик C1: RCC_OSC_INPH0VSS — шарик C2VSSPE4 — шарик C3: DCMI_D4, DEBUG_TRACED1, DFSDM1_DATIN3, FMC_A20, LTDC_B0, PSSI_D4, SAI1_D2, SAI1_FS_A, SPI4_NSS, TIM15_CH1NPE4PE1 — шарик C4: DCMI_D3, FMC_NBL1, LPTIM1_IN2, LTDC_R6, PSSI_D3, UART8_TXPE1PB5 — шарик C5: DCMI_D10, FDCAN2_RX, FMC_SDCKE1, I2C1_SMBA, I2C4_SMBA, I2S1_SDO, I2S3_SDO, I2S6_SDO, LTDC_B5, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, TIM3_CH2, UART5_RX, USB_OTG_HS_ULPI_D7PB5PD6 — шарик C6: DCMI_D10, DFSDM1_CKIN4, DFSDM1_DATIN1, FMC_NWAIT, I2S3_SDO, LTDC_B2, OCTOSPIM_P1_IO6, PSSI_D10, SAI1_D1, SAI1_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RXPD6PD3 — шарик C7: DCMI_D5, DFSDM1_CKOUT, FMC_CLK, I2S2_CK, LTDC_G7, PSSI_D5, SPI2_SCK, USART2_CTS, USART2_NSSPD3PC12 — шарик C8: DCMI_D9, DEBUG_TRACED3, DFSDM2_CKOUT, I2S3_SDO, I2S6_CK, LTDC_R6, PSSI_D9, SDMMC1_CK, SPI3_MOSI, SPI6_SCK, TIM15_CH1, UART5_TX, USART3_CKPC12PA9 — шарик C9: DAC1_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, LPUART1_TX, LTDC_R5, PSSI_D0, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_HS_VBUSPA9PA11 — шарик C10: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, I2S2_WS, LPUART1_CTS, LTDC_R4, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSS, USB_OTG_HS_DMPA11PH1-OSC_OUT — шарик D1: RCC_OSC_OUTPH1VDD — шарик D2VDDPE5 — шарик D3: DCMI_D6, DEBUG_TRACED2, DFSDM1_CKIN3, FMC_A21, LTDC_G0, PSSI_D6, SAI1_CK2, SAI1_SCK_A, SPI4_MISO, TIM15_CH1PE5PE0 — шарик D4: DCMI_D2, FMC_NBL0, LPTIM1_ETR, LPTIM2_ETR, LTDC_R0, PSSI_D2, SAI2_MCLK_A, TIM4_ETR, UART8_RXPE0BOOT0 — шарик D5BOOT0PD7 — шарик D6: DFSDM1_CKIN1, DFSDM1_DATIN4, FMC_NE1, I2S1_SDO, OCTOSPIM_P1_IO7, SDMMC2_CMD, SPDIFRX_IN0, SPI1_MOSI, USART2_CKPD7PD4 — шарик D7: FMC_NOE, OCTOSPIM_P1_IO4, USART2_DE, USART2_RTSPD4PD0 — шарик D8: DFSDM1_CKIN6, FDCAN1_RX, FMC_D2, FMC_DA2, LTDC_B1, UART4_RX, UART9_CTSPD0PA8 — шарик D9: I2C3_SCL, LTDC_B3, LTDC_R6, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, TIM8_BKIN2_COMP1, TIM8_BKIN2_COMP2, UART7_RX, USART1_CK, USB_OTG_HS_SOFPA8PA10 — шарик D10: DCMI_D1, LPUART1_RX, LTDC_B1, LTDC_B4, MDIOS_MDIO, PSSI_D1, TIM1_CH3, USART1_RX, USB_OTG_HS_IDPA10NRST — шарик E1NRSTPC2_C — шарик E2: ADC2_INN1, ADC2_INP0, DFSDM1_CKIN1, DFSDM1_CKOUT, FMC_SDNE0, I2S2_SDI, OCTOSPIM_P1_IO2, OCTOSPIM_P1_IO5, PWR_CSTOP, SPI2_MISO, USB_OTG_HS_ULPI_DIRPC2PE6 — шарик E3: DCMI_D7, DEBUG_TRACED3, FMC_A22, LTDC_G1, PSSI_D7, SAI1_D1, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, TIM15_CH2, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_BKIN2_COMP2PE6VSS — шарик E4VSSVSS — шарик E5VSSVSS — шарик E6VSSVCAP — шарик E7VCAPPD1 — шарик E8: DFSDM1_DATIN6, FDCAN1_TX, FMC_D3, FMC_DA3, UART4_TXPD1PC9 — шарик E9: DAC1_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, LTDC_B2, LTDC_G3, OCTOSPIM_P1_IO0, PSSI_D3, RCC_MCO_2, SDMMC1_D1, SWPMI1_SUSPEND, TIM3_CH4, TIM8_CH4, UART5_CTSPC9PC7 — шарик E10: DCMI_D1, DEBUG_TRGIO, DFSDM1_DATIN3, FMC_NE1, I2S3_MCK, LTDC_G6, PSSI_D1, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, SWPMI1_TX, TIM3_CH2, TIM8_CH2, USART6_RXPC7PC0 — шарик F1: ADC1_INP10, ADC2_INP10, DFSDM1_CKIN0, DFSDM1_DATIN4, FMC_A25, FMC_SDNWE, LTDC_G2, LTDC_R5, SAI2_FS_B, USB_OTG_HS_ULPI_STPPC0PC1 — шарик F2: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0, DFSDM1_CKIN4, DFSDM1_DATIN0, I2S2_SDO, LTDC_G5, MDIOS_MDC, OCTOSPIM_P1_IO4, PWR_WKUP6, RTC_TAMP3, SAI1_D1, SAI1_SD_A, SDMMC2_CK, SPI2_MOSIPC1PC3_C — шарик F3: ADC2_INP1, DFSDM1_DATIN1, FMC_SDCKE0, I2S2_SDO, OCTOSPIM_P1_IO0, OCTOSPIM_P1_IO6, PWR_CSLEEP, SPI2_MOSI, USB_OTG_HS_ULPI_NXTPC3VDD — шарик F4VDDVDD — шарик F5VDDVDD33_USB — шарик F6VDD33USBPDR_ON — шарик F7PDR_ONVCAP — шарик F8VCAPPC8 — шарик F9: DCMI_D2, DEBUG_TRACED1, FMC_INT, FMC_NCE, FMC_NE2, PSSI_D2, SDMMC1_D0, SWPMI1_RX, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CKPC8PC6 — шарик F10: DCMI_D0, DFSDM1_CKIN3, FMC_NWAIT, I2S2_MCK, LTDC_HSYNC, PSSI_D0, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, SWPMI1_IO, TIM3_CH1, TIM8_CH1, USART6_TXPC6VSSA — шарик G1VSSAPA0 — шарик G2: ADC1_INP16, I2S6_WS, PWR_WKUP1, SAI2_SD_B, SDMMC2_CMD, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0PA4 — шарик G3: ADC1_INP18, DAC1_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_VSYNC, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM5_ETR, USART2_CKPA4PC4 — шарик G4: ADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2, FMC_SDNE0, I2S1_MCK, LTDC_R7, OPAMP1_VOUT, SPDIFRX_IN2PC4PB2 — шарик G5: COMP1_INP, DFSDM1_CKIN1, I2S3_SDO, OCTOSPIM_P1_CLK, OCTOSPIM_P1_DQS, RTC_OUT_ALARM, RTC_OUT_CALIB, SAI1_D1, SAI1_SD_A, SPI3_MOSIPB2PE10 — шарик G6: COMP2_INM, DFSDM1_DATIN4, FMC_D7, FMC_DA7, OCTOSPIM_P1_IO7, TIM1_CH2N, UART7_CTSPE10PE14 — шарик G7: FMC_D11, FMC_DA11, LTDC_CLK, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH4PE14PD15 — шарик G8: ADC1_EXTI15, ADC2_EXTI15, FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTS, UART9_TXPD15PD11 — шарик G9: ADC1_EXTI11, ADC2_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_IN2, OCTOSPIM_P1_IO0, SAI2_SD_A, USART3_CTS, USART3_NSSPD11PB15 — шарик G10: ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2, I2S2_SDO, LTDC_G7, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, USART1_RXPB15VDDA — шарик H1VDDAPA1 — шарик H2: ADC1_INN16, ADC1_INP17, LPTIM3_OUT, LTDC_R2, OCTOSPIM_P1_DQS, OCTOSPIM_P1_IO3, SAI2_MCLK_B, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA5 — шарик H3: ADC1_INN18, ADC1_INP19, DAC1_OUT2, I2S1_CK, I2S6_CK, LTDC_R4, PSSI_D14, PWR_NDSTOP2, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5PC5 — шарик H4: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT, DFSDM1_DATIN2, FMC_SDCKE0, LTDC_DE, OCTOSPIM_P1_DQS, OPAMP1_VINM, PSSI_D15, SAI1_D3, SPDIFRX_IN3PC5PE7 — шарик H5: COMP2_INM, DFSDM1_DATIN2, FMC_D4, FMC_DA4, OCTOSPIM_P1_IO4, OPAMP2_VOUT, TIM1_ETR, UART7_RXPE7PE11 — шарик H6: ADC1_EXTI11, ADC2_EXTI11, COMP2_INP, DFSDM1_CKIN4, FMC_D8, FMC_DA8, LTDC_G3, OCTOSPIM_P1_NCS, SAI2_SD_B, SPI4_NSS, TIM1_CH2PE11PE15 — шарик H7: ADC1_EXTI15, ADC2_EXTI15, FMC_D12, FMC_DA12, LTDC_R7, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, USART10_CKPE15PD14 — шарик H8: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTS, UART9_RXPD14PD10 — шарик H9: DFSDM1_CKOUT, DFSDM2_CKOUT, FMC_D15, FMC_DA15, LTDC_B3, USART3_CKPD10PB14 — шарик H10: DFSDM1_DATIN2, I2S2_SDI, LTDC_CLK, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTSPB14VSS — шарик J1VSSPA2 — шарик J2: ADC1_INP14, DFSDM2_CKIN1, LTDC_R1, MDIOS_MDIO, PWR_WKUP2, SAI2_SCK_B, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PA6 — шарик J3: ADC1_INP3, ADC2_INP3, DAC2_OUT1, DCMI_PIXCLK, I2S1_SDI, I2S6_SDI, LTDC_G2, MDIOS_MDC, OCTOSPIM_P1_IO3, PSSI_PDCK, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, TIM3_CH1, TIM8_BKIN, TIM8_BKIN_COMP1, TIM8_BKIN_COMP2PA6PB0 — шарик J4: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT, DFSDM2_CKOUT, LTDC_G1, LTDC_R3, OCTOSPIM_P1_IO1, OPAMP1_VINP, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D1PB0PE8 — шарик J5: COMP2_OUT, DFSDM1_CKIN2, FMC_D5, FMC_DA5, OCTOSPIM_P1_IO5, OPAMP2_VINM, TIM1_CH1N, UART7_TXPE8PE12 — шарик J6: COMP1_OUT, DFSDM1_DATIN5, FMC_D9, FMC_DA9, LTDC_B4, SAI2_SCK_B, SPI4_SCK, TIM1_CH3NPE12PB10 — шарик J7: DFSDM1_DATIN7, I2C2_SCL, I2S2_CK, LPTIM2_IN1, LTDC_G4, OCTOSPIM_P1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PB13 — шарик J8: DCMI_D2, DFSDM1_CKIN1, DFSDM2_CKIN1, FDCAN2_TX, I2S2_CK, LPTIM2_OUT, PSSI_D2, SDMMC1_D0, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USART3_NSS, USB_OTG_HS_ULPI_D6PB13PD9 — шарик J9: DAC1_EXTI9, DFSDM1_DATIN3, FMC_D14, FMC_DA14, USART3_RXPD9PD13 — шарик J10: DCMI_D13, FMC_A18, I2C4_SDA, LPTIM1_OUT, OCTOSPIM_P1_IO3, PSSI_D13, SAI2_SCK_A, TIM4_CH2, UART9_DE, UART9_RTSPD13VDD — шарик K1VDDPA3 — шарик K2: ADC1_INP15, I2S6_MCK, LTDC_B2, LTDC_B5, OCTOSPIM_P1_CLK, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX, USB_OTG_HS_ULPI_D0PA3PA7 — шарик K3: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, DFSDM2_DATIN1, FMC_SDNWE, I2S1_SDO, I2S6_SDO, LTDC_VSYNC, OCTOSPIM_P1_IO2, OPAMP1_VINM, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB1 — шарик K4: ADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1, LTDC_G0, LTDC_R6, OCTOSPIM_P1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1PE9 — шарик K5: COMP2_INP, DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, OCTOSPIM_P1_IO6, OPAMP2_VINP, TIM1_CH1, UART7_DE, UART7_RTSPE9PE13 — шарик K6: COMP2_OUT, DFSDM1_CKIN5, FMC_D10, FMC_DA10, LTDC_DE, SAI2_FS_B, SPI4_MISO, TIM1_CH3PE13PB11 — шарик K7: ADC1_EXTI11, ADC2_EXTI11, DFSDM1_CKIN7, I2C2_SDA, LPTIM2_ETR, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11PB12 — шарик K8: DFSDM1_DATIN1, DFSDM2_DATIN1, FDCAN2_RX, I2C2_SMBA, I2S2_WS, OCTOSPIM_P1_NCLK, SPI2_NSS, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, UART5_RX, USART3_CK, USB_OTG_HS_ULPI_D5PB12PD8 — шарик K9: DFSDM1_CKIN3, FMC_D13, FMC_DA13, SPDIFRX_IN1, USART3_TXPD8PD12 — шарик K10: DCMI_D12, FMC_A17, FMC_ALE, I2C4_SCL, LPTIM1_IN1, LPTIM2_IN1, OCTOSPIM_P1_IO1, PSSI_D12, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTSPD12TFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32H7B3VIHx (TFBGA100), вид сверхуРаспиновка TFBGA100 картинкой
PNG, 1293 × 1152 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D9, AF7)
CTSPA11 (C10, AF7)
DEPA12 (B10, AF7)
NSSPA11 (C10, AF7)
RTSPA12 (B10, AF7)
RXPB7 (A5, AF7), PA10 (D10, AF7), PB15 (G10, AF4)
TXPB6 (B5, AF7), PA9 (C9, AF7), PB14 (H10, AF4)
USART2CKPD7 (D6, AF7), PA4 (G3, AF7)
CTSPD3 (C7, AF7), PA0 (G2, AF7)
DEPD4 (D7, AF7), PA1 (H2, AF7)
NSSPD3 (C7, AF7), PA0 (G2, AF7)
RTSPD4 (D7, AF7), PA1 (H2, AF7)
RXPD6 (C6, AF7), PA3 (K2, AF7)
TXPD5 (B6, AF7), PA2 (J2, AF7)
USART3CKPC12 (C8, AF7), PD10 (H9, AF7), PB12 (K8, AF7)
CTSPD11 (G9, AF7), PB13 (J8, AF7)
DEPB14 (H10, AF7), PD12 (K10, AF7)
NSSPD11 (G9, AF7), PB13 (J8, AF7)
RTSPB14 (H10, AF7), PD12 (K10, AF7)
RXPC11 (B8, AF7), PD9 (J9, AF7), PB11 (K7, AF7)
TXPC10 (B9, AF7), PB10 (J7, AF7), PD8 (K9, AF7)
USART6CKPC8 (F9, AF7)
RXPC7 (E10, AF7)
TXPC6 (F10, AF7)
USART10CKPE15 (H7, AF11)
RXPE2 (A3, AF11)
TXPE3 (B3, AF11)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB15 (G10, AF8), PB0 (J4, AF8)
DEPA15 (A8, AF8), PB14 (H10, AF8)
RTSPA15 (A8, AF8), PB14 (H10, AF8)
RXPB8 (B4, AF8), PC11 (B8, AF8), PA11 (C10, AF6), PD0 (D8, AF8), PA1 (H2, AF8)
TXPB9 (A4, AF8), PC10 (B9, AF8), PA12 (B10, AF6), PD1 (E8, AF8), PA0 (G2, AF8)
UART5CTSPC9 (E9, AF8)
DEPC8 (F9, AF8)
RTSPC8 (F9, AF8)
RXPD2 (B7, AF8), PB5 (C5, AF14), PB12 (K8, AF14)
TXPB6 (B5, AF14), PC12 (C8, AF8), PB13 (J8, AF14)
UART7CTSPE10 (G6, AF7)
DEPE9 (K5, AF7)
RTSPE9 (K5, AF7)
RXPB3 (A7, AF11), PA8 (D9, AF11), PE7 (H5, AF7)
TXPB4 (A6, AF11), PA15 (A8, AF11), PE8 (J5, AF7)
UART8CTSPD14 (H8, AF8)
DEPD15 (G8, AF8)
RTSPD15 (G8, AF8)
RXPE0 (D4, AF8)
TXPE1 (C4, AF8)
UART9CTSPD0 (D8, AF11)
DEPD13 (J10, AF11)
RTSPD13 (J10, AF11)
RXPD14 (H8, AF11)
TXPD15 (G8, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (C10, AF3)
DEPA12 (B10, AF3)
RTSPA12 (B10, AF3)
RXPB7 (A5, AF8), PA10 (D10, AF3)
TXPB6 (B5, AF8), PA9 (C9, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A6, AF5), PA6 (J3, AF5)
MOSIPB5 (C5, AF5), PD7 (D6, AF5), PA7 (K3, AF5)
NSSPA15 (A8, AF5), PA4 (G3, AF5)
SCKPB3 (A7, AF5), PA5 (H3, AF5)
SPI2MISOPC2_C (E2, AF5), PB14 (H10, AF5)
MOSIPC1 (F2, AF5), PC3_C (F3, AF5), PB15 (G10, AF5)
NSSPB9 (A4, AF5), PB4 (A6, AF7), PA11 (C10, AF5), PB12 (K8, AF5)
SCKPA12 (B10, AF5), PD3 (C7, AF5), PA9 (C9, AF5), PB10 (J7, AF5), PB13 (J8, AF5)
SPI3MISOPB4 (A6, AF6), PC11 (B8, AF6)
MOSIPB5 (C5, AF7), PD6 (C6, AF5), PC12 (C8, AF6), PB2 (G5, AF7)
NSSPA15 (A8, AF6), PA4 (G3, AF6)
SCKPB3 (A7, AF6), PC10 (B9, AF6)
SPI4MISOPE5 (D3, AF5), PE13 (K6, AF5)
MOSIPE6 (E3, AF5), PE14 (G7, AF5)
NSSPE4 (C3, AF5), PE11 (H6, AF5)
SCKPE2 (A3, AF5), PE12 (J6, AF5)
SPI6MISOPB4 (A6, AF8), PA6 (J3, AF8)
MOSIPB5 (C5, AF8), PA7 (K3, AF8)
NSSPA15 (A8, AF7), PA0 (G2, AF5), PA4 (G3, AF8)
SCKPB3 (A7, AF8), PC12 (C8, AF5), PA5 (H3, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (E9, AF5)
I2S1CKPB3 (A7, AF5), PA5 (H3, AF5)
MCKPC4 (G4, AF5)
SDIPB4 (A6, AF5), PA6 (J3, AF5)
SDOPB5 (C5, AF5), PD7 (D6, AF5), PA7 (K3, AF5)
WSPA15 (A8, AF5), PA4 (G3, AF5)
I2S2CKPA12 (B10, AF5), PD3 (C7, AF5), PA9 (C9, AF5), PB10 (J7, AF5), PB13 (J8, AF5)
MCKPC6 (F10, AF5)
SDIPC2_C (E2, AF5), PB14 (H10, AF5)
SDOPC1 (F2, AF5), PC3_C (F3, AF5), PB15 (G10, AF5)
WSPB9 (A4, AF5), PB4 (A6, AF7), PA11 (C10, AF5), PB12 (K8, AF5)
I2S3CKPB3 (A7, AF6), PC10 (B9, AF6)
MCKPC7 (E10, AF6)
SDIPB4 (A6, AF6), PC11 (B8, AF6)
SDOPB5 (C5, AF7), PD6 (C6, AF5), PC12 (C8, AF6), PB2 (G5, AF7)
WSPA15 (A8, AF6), PA4 (G3, AF6)
I2S6CKPB3 (A7, AF8), PC12 (C8, AF5), PA5 (H3, AF8)
MCKPA3 (K2, AF5)
SDIPB4 (A6, AF8), PA6 (J3, AF8)
SDOPB5 (C5, AF8), PA7 (K3, AF8)
WSPA15 (A8, AF7), PA0 (G2, AF5), PA4 (G3, AF8)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B4, AF4), PB6 (B5, AF4)
SDAPB9 (A4, AF4), PB7 (A5, AF4)
SMBAPB5 (C5, AF4)
I2C2SCLPB10 (J7, AF4)
SDAPB11 (K7, AF4)
SMBAPB12 (K8, AF4)
I2C3SCLPA8 (D9, AF4)
SDAPC9 (E9, AF4)
SMBAPA9 (C9, AF4)
I2C4SCLPB8 (B4, AF6), PB6 (B5, AF6), PD12 (K10, AF4)
SDAPB9 (A4, AF6), PB7 (A5, AF6), PD13 (J10, AF4)
SMBAPB9 (A4, AF11), PB5 (C5, AF6), PD11 (G9, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (B4, AF9), PA11 (C10, AF9), PD0 (D8, AF9)
TXPB9 (A4, AF9), PA12 (B10, AF9), PD1 (E8, AF9)
FDCAN2RXPB5 (C5, AF9), PB12 (K8, AF9)
TXPB6 (B5, AF9), PB13 (J8, AF9)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPA11 (C10)
DPPA12 (B10)
IDPA10 (D10, AF10)
SOFPA8 (D9, AF10)
ULPI_CKPA5 (H3, AF10)
ULPI_D0PA3 (K2, AF10)
ULPI_D1PB0 (J4, AF10)
ULPI_D2PB1 (K4, AF10)
ULPI_D3PB10 (J7, AF10)
ULPI_D4PB11 (K7, AF10)
ULPI_D5PB12 (K8, AF10)
ULPI_D6PB13 (J8, AF10)
ULPI_D7PB5 (C5, AF10)
ULPI_DIRPC2_C (E2, AF10)
ULPI_NXTPC3_C (F3, AF10)
ULPI_STPPC0 (F1, AF10)
VBUSPA9 (C9)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (A4, AF7)
CKPC12 (C8, AF12)
CKINPB8 (B4, AF7)
CMDPD2 (B7, AF12)
D0PC8 (F9, AF12), PB13 (J8, AF12)
D0DIRPC6 (F10, AF8)
D1PC9 (E9, AF12)
D2PC10 (B9, AF12)
D3PC11 (B8, AF12)
D4PB8 (B4, AF12)
D5PB9 (A4, AF12)
D6PC6 (F10, AF12)
D7PC7 (E10, AF12)
D123DIRPC7 (E10, AF8)
SDMMC2CKPD6 (C6, AF11), PC1 (F2, AF9)
CMDPD7 (D6, AF11), PA0 (G2, AF9)
D0PB14 (H10, AF9)
D1PB15 (G10, AF9)
D2PB3 (A7, AF9)
D3PB4 (A6, AF9)
D4PB8 (B4, AF10)
D5PB9 (A4, AF10)
D6PC6 (F10, AF10)
D7PC7 (E10, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (A3, AF2)
CK2PE5 (D3, AF2)
D1PD6 (C6, AF2), PE6 (E3, AF2), PC1 (F2, AF2), PB2 (G5, AF2)
D2PE4 (C3, AF2)
D3PC5 (H4, AF2)
FS_APE4 (C3, AF6)
MCLK_APE2 (A3, AF6)
SCK_APE5 (D3, AF6)
SD_APD6 (C6, AF6), PE6 (E3, AF6), PC1 (F2, AF6), PB2 (G5, AF6)
SD_BPE3 (B3, AF6)
SAI2FS_APD12 (K10, AF10)
FS_BPA12 (B10, AF8), PC0 (F1, AF8), PE13 (K6, AF10)
MCLK_APE0 (D4, AF10)
MCLK_BPE6 (E3, AF10), PE14 (G7, AF10), PA1 (H2, AF10)
SCK_APD13 (J10, AF10)
SCK_BPA2 (J2, AF8), PE12 (J6, AF10)
SD_APD11 (G9, AF10)
SD_BPA0 (G2, AF10), PE11 (H6, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PD7 (D6)
IN1PD8 (K9)
IN2PC4 (G4)
IN3PC5 (H4)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15 (A8, AF4), PB6 (B5, AF5)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPC6 (F10)
RXPC10 (B9, AF11), PC8 (F9, AF11)
SUSPENDPC9 (E9, AF11)
TXPC7 (E10, AF11)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B8), PA11 (C10), PD11 (G9), PE11 (H6), PB11 (K7)
EXTI15PA15 (A8), PC15-OSC32_OUT (B1), PD15 (G8), PB15 (G10), PE15 (H7)
INN3PA7 (K3)
INN4PC5 (H4)
INN5PB0 (J4)
INN10PC1 (F2)
INN16PA1 (H2)
INN18PA5 (H3)
INP3PA6 (J3)
INP4PC4 (G4)
INP5PB1 (K4)
INP7PA7 (K3)
INP8PC5 (H4)
INP9PB0 (J4)
INP10PC0 (F1)
INP11PC1 (F2)
INP14PA2 (J2)
INP15PA3 (K2)
INP16PA0 (G2)
INP17PA1 (H2)
INP18PA4 (G3)
INP19PA5 (H3)
ADC2EXTI11PC11 (B8), PA11 (C10), PD11 (G9), PE11 (H6), PB11 (K7)
EXTI15PA15 (A8), PC15-OSC32_OUT (B1), PD15 (G8), PB15 (G10), PE15 (H7)
INN1PC2_C (E2)
INN3PA7 (K3)
INN4PC5 (H4)
INN5PB0 (J4)
INN10PC1 (F2)
INP0PC2_C (E2)
INP1PC3_C (F3)
INP3PA6 (J3)
INP4PC4 (G4)
INP5PB1 (K4)
INP7PA7 (K3)
INP8PC5 (H4)
INP9PB0 (J4)
INP10PC0 (F1)
INP11PC1 (F2)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A4), PA9 (C9), PC9 (E9), PD9 (J9), PE9 (K5)
OUT1PA4 (G3)
OUT2PA5 (H3)
DAC2OUT1PA6 (J3)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (G4), PB1 (K4)
INPPB2 (G5), PB0 (J4)
OUTPC5 (H4, AF13), PE12 (J6, AF13)
COMP2INMPE10 (G6), PE7 (H5)
INPPE11 (H6), PE9 (K5)
OUTPE8 (J5, AF13), PE13 (K6, AF13)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPC5 (H4), PA7 (K3)
VINPPB0 (J4)
VOUTPC4 (G4)
OPAMP2VINMPE8 (J5)
VINPPE9 (K5)
VOUTPE7 (H5)

TIM — таймер

БлокСигналВыводы
TIM1BKINPE15 (H7, AF1), PA6 (J3, AF1), PB12 (K8, AF1)
BKIN_COMP1PE15 (H7, AF13), PA6 (J3, AF12), PB12 (K8, AF13)
BKIN_COMP2PE15 (H7, AF13), PA6 (J3, AF12), PB12 (K8, AF13)
BKIN2PE6 (E3, AF1)
BKIN2_COMP1PE6 (E3, AF11)
BKIN2_COMP2PE6 (E3, AF11)
CH1PA8 (D9, AF1), PE9 (K5, AF1)
CH1NPE8 (J5, AF1), PB13 (J8, AF1), PA7 (K3, AF1)
CH2PA9 (C9, AF1), PE11 (H6, AF1)
CH2NPE10 (G6, AF1), PB14 (H10, AF1), PB0 (J4, AF1)
CH3PA10 (D10, AF1), PE13 (K6, AF1)
CH3NPB15 (G10, AF1), PE12 (J6, AF1), PB1 (K4, AF1)
CH4PA11 (C10, AF1), PE14 (G7, AF1)
ETRPA12 (B10, AF1), PE7 (H5, AF1)
TIM2CH1PA15 (A8, AF1), PA0 (G2, AF1), PA5 (H3, AF1)
CH2PB3 (A7, AF1), PA1 (H2, AF1)
CH3PA2 (J2, AF1), PB10 (J7, AF1)
CH4PA3 (K2, AF1), PB11 (K7, AF1)
ETRPA15 (A8, AF1), PA0 (G2, AF1), PA5 (H3, AF1)
TIM3CH1PB4 (A6, AF2), PC6 (F10, AF2), PA6 (J3, AF2)
CH2PB5 (C5, AF2), PC7 (E10, AF2), PA7 (K3, AF2)
CH3PC8 (F9, AF2), PB0 (J4, AF2)
CH4PC9 (E9, AF2), PB1 (K4, AF2)
ETRPD2 (B7, AF2)
TIM4CH1PB6 (B5, AF2), PD12 (K10, AF2)
CH2PB7 (A5, AF2), PD13 (J10, AF2)
CH3PB8 (B4, AF2), PD14 (H8, AF2)
CH4PB9 (A4, AF2), PD15 (G8, AF2)
ETRPE0 (D4, AF2)
TIM5CH1PA0 (G2, AF2)
CH2PA1 (H2, AF2)
CH3PA2 (J2, AF2)
CH4PA3 (K2, AF2)
ETRPA4 (G3, AF2)
TIM8BKINPA6 (J3, AF3)
BKIN_COMP1PA6 (J3, AF10)
BKIN_COMP2PA6 (J3, AF10)
BKIN2PA8 (D9, AF3)
BKIN2_COMP1PA8 (D9, AF12)
BKIN2_COMP2PA8 (D9, AF12)
CH1PC6 (F10, AF3)
CH1NPA5 (H3, AF3), PA7 (K3, AF3)
CH2PC7 (E10, AF3)
CH2NPB14 (H10, AF3), PB0 (J4, AF3)
CH3PC8 (F9, AF3)
CH3NPB15 (G10, AF3), PB1 (K4, AF3)
CH4PC9 (E9, AF3)
ETRPA0 (G2, AF3)
TIM12CH1PB14 (H10, AF2)
CH2PB15 (G10, AF2)
TIM13CH1PA6 (J3, AF9)
TIM14CH1PA7 (K3, AF9)
TIM15BKINPE3 (B3, AF4), PD2 (B7, AF4), PA0 (G2, AF4)
CH1PC12 (C8, AF2), PE5 (D3, AF4), PA2 (J2, AF4)
CH1NPE4 (C3, AF4), PA1 (H2, AF4)
CH2PE6 (E3, AF4), PA3 (K2, AF4)
TIM16BKINPB4 (A6, AF1)
CH1PB8 (B4, AF1)
CH1NPB6 (B5, AF1)
TIM17BKINPB5 (C5, AF1)
CH1PB9 (A4, AF1)
CH1NPB7 (A5, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPE0 (D4, AF1)
IN1PD12 (K10, AF1)
IN2PE1 (C4, AF1)
OUTPD13 (J10, AF1)
LPTIM2ETRPE0 (D4, AF4), PB11 (K7, AF3)
IN1PB10 (J7, AF3), PD12 (K10, AF3)
IN2PD11 (G9, AF3)
OUTPB13 (J8, AF3)
LPTIM3OUTPA1 (H2, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (A2), PB2 (G5, AF0)
OUT_CALIBPC13 (A2), PB2 (G5)
REFINPB15 (G10, AF0)
TSPC13 (A2)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA16PD11 (G9, AF12)
A17PD12 (K10, AF12)
A18PD13 (J10, AF12)
A19PE3 (B3, AF12)
A20PE4 (C3, AF12)
A21PE5 (D3, AF12)
A22PE6 (E3, AF12)
A23PE2 (A3, AF12)
A25PC0 (F1, AF9)
ALEPD12 (K10, AF12)
CLEPD11 (G9, AF12)
CLKPD3 (C7, AF12)
D0PD14 (H8, AF12)
D1PD15 (G8, AF12)
D2PD0 (D8, AF12)
D3PD1 (E8, AF12)
D4PE7 (H5, AF12)
D5PE8 (J5, AF12)
D6PE9 (K5, AF12)
D7PE10 (G6, AF12)
D8PE11 (H6, AF12)
D9PE12 (J6, AF12)
D10PE13 (K6, AF12)
D11PE14 (G7, AF12)
D12PE15 (H7, AF12)
D13PD8 (K9, AF12)
D14PD9 (J9, AF12)
D15PD10 (H9, AF12)
DA0PD14 (H8, AF12)
DA1PD15 (G8, AF12)
DA2PD0 (D8, AF12)
DA3PD1 (E8, AF12)
DA4PE7 (H5, AF12)
DA5PE8 (J5, AF12)
DA6PE9 (K5, AF12)
DA7PE10 (G6, AF12)
DA8PE11 (H6, AF12)
DA9PE12 (J6, AF12)
DA10PE13 (K6, AF12)
DA11PE14 (G7, AF12)
DA12PE15 (H7, AF12)
DA13PD8 (K9, AF12)
DA14PD9 (J9, AF12)
DA15PD10 (H9, AF12)
INTPC8 (F9, AF10)
NBL0PE0 (D4, AF12)
NBL1PE1 (C4, AF12)
NCEPC8 (F9, AF9)
NE1PD7 (D6, AF12), PC7 (E10, AF9)
NE2PC8 (F9, AF9)
NLPB7 (A5, AF12)
NOEPD4 (D7, AF12)
NWAITPD6 (C6, AF12), PC6 (F10, AF9)
NWEPD5 (B6, AF12)
SDCKE0PC3_C (F3, AF12), PC5 (H4, AF12)
SDCKE1PB5 (C5, AF12)
SDNE0PC2_C (E2, AF12), PC4 (G4, AF12)
SDNE1PB6 (B5, AF12)
SDNWEPC0 (F1, AF12), PA7 (K3, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (C9, AF13), PC6 (F10, AF13)
D1PA10 (D10, AF13), PC7 (E10, AF13)
D2PE0 (D4, AF13), PC8 (F9, AF13), PB13 (J8, AF13)
D3PE1 (C4, AF13), PC9 (E9, AF13)
D4PC11 (B8, AF13), PE4 (C3, AF13)
D5PB6 (B5, AF13), PD3 (C7, AF13)
D6PB8 (B4, AF13), PE5 (D3, AF13)
D7PB9 (A4, AF13), PE6 (E3, AF13)
D8PC10 (B9, AF13)
D9PC12 (C8, AF13)
D10PB5 (C5, AF13), PD6 (C6, AF13)
D11PD2 (B7, AF13)
D12PD12 (K10, AF13)
D13PD13 (J10, AF13)
HSYNCPA4 (G3, AF13)
PIXCLKPA6 (J3, AF13)
VSYNCPB7 (A5, AF13)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PA9 (C9, AF13), PC6 (F10, AF13)
D1PA10 (D10, AF13), PC7 (E10, AF13)
D2PE0 (D4, AF13), PC8 (F9, AF13), PB13 (J8, AF13)
D3PE1 (C4, AF13), PC9 (E9, AF13)
D4PC11 (B8, AF13), PE4 (C3, AF13)
D5PB6 (B5, AF13), PD3 (C7, AF13)
D6PB8 (B4, AF13), PE5 (D3, AF13)
D7PB9 (A4, AF13), PE6 (E3, AF13)
D8PC10 (B9, AF13)
D9PC12 (C8, AF13)
D10PB5 (C5, AF13), PD6 (C6, AF13)
D11PD2 (B7, AF13)
D12PD12 (K10, AF13)
D13PD13 (J10, AF13)
D14PA5 (H3, AF13)
D15PC5 (H4, AF4)
DEPA4 (G3, AF13)
PDCKPA6 (J3, AF13)
RDYPB7 (A5, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (C3, AF14)
B1PC10 (B9, AF10), PD0 (D8, AF14), PA10 (D10, AF14)
B2PD2 (B7, AF14), PD6 (C6, AF14), PC9 (E9, AF14), PA3 (K2, AF9)
B3PA8 (D9, AF13), PD10 (H9, AF14)
B4PC11 (B8, AF14), PA10 (D10, AF12), PE12 (J6, AF14)
B5PB5 (C5, AF11), PA3 (K2, AF14)
B6PA15 (A8, AF14), PB8 (B4, AF14)
B7PB9 (A4, AF14), PD2 (B7, AF9)
CLKPE14 (G7, AF14), PB14 (H10, AF14)
DEPC5 (H4, AF14), PE13 (K6, AF14)
G0PE5 (D3, AF14), PB1 (K4, AF14)
G1PE6 (E3, AF14), PB0 (J4, AF14)
G2PC0 (F1, AF11), PA6 (J3, AF14)
G3PC9 (E9, AF10), PE11 (H6, AF14)
G4PB10 (J7, AF14)
G5PC1 (F2, AF14), PB11 (K7, AF14)
G6PC7 (E10, AF14)
G7PD3 (C7, AF14), PB15 (G10, AF14)
HSYNCPC6 (F10, AF14)
R0PE0 (D4, AF14)
R1PA2 (J2, AF14)
R2PC10 (B9, AF14), PA1 (H2, AF14)
R3PA15 (A8, AF9), PB0 (J4, AF9)
R4PA11 (C10, AF14), PA5 (H3, AF14)
R5PA12 (B10, AF14), PA9 (C9, AF14), PC0 (F1, AF14)
R6PE1 (C4, AF14), PC12 (C8, AF14), PA8 (D9, AF14), PB1 (K4, AF9)
R7PC4 (G4, AF14), PE15 (H7, AF14)
VSYNCPA4 (G3, AF14), PA7 (K3, AF14)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PC0 (F1, AF3)
CKIN1PD7 (D6, AF6), PC2_C (E2, AF3), PB2 (G5, AF4), PB13 (J8, AF6)
CKIN2PC4 (G4, AF3), PB15 (G10, AF6), PE8 (J5, AF3)
CKIN3PE5 (D3, AF3), PC6 (F10, AF4), PD8 (K9, AF3)
CKIN4PD6 (C6, AF3), PC1 (F2, AF4), PE11 (H6, AF3)
CKIN5PB7 (A5, AF11), PC10 (B9, AF3), PE13 (K6, AF3)
CKIN6PD0 (D8, AF3)
CKIN7PB8 (B4, AF3), PB11 (K7, AF6)
CKOUTPD3 (C7, AF3), PC2_C (E2, AF6), PD10 (H9, AF3), PB0 (J4, AF6), PE9 (K5, AF3)
DATIN0PC1 (F2, AF3)
DATIN1PD6 (C6, AF4), PC3_C (F3, AF3), PB1 (K4, AF6), PB12 (K8, AF6)
DATIN2PC5 (H4, AF3), PE7 (H5, AF3), PB14 (H10, AF6)
DATIN3PE4 (C3, AF3), PC7 (E10, AF4), PD9 (J9, AF3)
DATIN4PD7 (D6, AF3), PC0 (F1, AF6), PE10 (G6, AF3)
DATIN5PB6 (B5, AF11), PC11 (B8, AF3), PE12 (J6, AF3)
DATIN6PD1 (E8, AF3)
DATIN7PB9 (A4, AF3), PB10 (J7, AF6)
DFSDM2CKIN0PC10 (B9, AF4)
CKIN1PA2 (J2, AF6), PB13 (J8, AF4)
CKOUTPC12 (C8, AF4), PD10 (H9, AF4), PB0 (J4, AF4)
DATIN0PC11 (B8, AF4)
DATIN1PA7 (K3, AF4), PB12 (K8, AF11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A9, AF0)
JTDIPA15 (A8, AF0)
JTDO-SWOPB3 (A7, AF0)
JTMS-SWDIOPA13 (A10, AF0)
NJTRSTPB4 (A6, AF0)
TRACECLKPE2 (A3, AF0)
TRACED0PE3 (B3, AF0), PC1 (F2, AF0)
TRACED1PE4 (C3, AF0), PC8 (F9, AF0)
TRACED2PD2 (B7, AF0), PE5 (D3, AF0)
TRACED3PC12 (C8, AF0), PE6 (E3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (D9, AF0)
MCO_2PC9 (E9, AF0)
OSC_INPH0-OSC_IN (C1)
OSC_OUTPH1-OSC_OUT (D1)
OSC32_INPC14-OSC32_IN (A1)
OSC32_OUTPC15-OSC32_OUT (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC3_C (F3, AF0)
PWR_CSTOPPC2_C (E2, AF0)
PWR_WKUP1PA0 (G2)
PWR_WKUP2PA2 (J2)
PWR_WKUP4PC13 (A2)
PWR_WKUP6PC1 (F2)
RTC_TAMP1PC13 (A2)
RTC_TAMP3PC1 (F2)

Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG1 (независимый сторожевой таймер), WWDG1 (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 100 шариков корпуса TFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PC14-OSC32_INввод-выводRCC_OSC32_IN
A2PC13ввод-выводPWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS
A3PE2ввод-выводDEBUG_TRACECLK (AF0), FMC_A23 (AF12), OCTOSPIM_P1_IO2 (AF9), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), USART10_RX (AF11)
A4PB9ввод-выводDAC1_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF3), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), PSSI_D7 (AF13), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8)
A5PB7ввод-выводDCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF11), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF6), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_PVD_IN, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7)
A6PB4ввод-выводDEBUG_NJTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11)
A7PB3ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11)
A8PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_B6 (AF14), LTDC_R3 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
A9PA14ввод-выводDEBUG_JTCK-SWCLK (AF0)
A10PA13ввод-выводDEBUG_JTMS-SWDIO (AF0)
B1PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
B2VBATпитание—
B3PE3ввод-выводDEBUG_TRACED0 (AF0), FMC_A19 (AF12), SAI1_SD_B (AF6), TIM15_BKIN (AF4), USART10_TX (AF11)
B4PB8ввод-выводDCMI_D6 (AF13), DFSDM1_CKIN7 (AF3), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LTDC_B6 (AF14), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8)
B5PB6ввод-выводCEC (AF5), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF6), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7)
B6PD5ввод-выводFMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7)
B7PD2ввод-выводDCMI_D11 (AF13), DEBUG_TRACED2 (AF0), LTDC_B2 (AF14), LTDC_B7 (AF9), PSSI_D11 (AF13), SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8)
B8PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), DFSDM2_DATIN0 (AF4), I2S3_SDI (AF6), LTDC_B4 (AF14), OCTOSPIM_P1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B9PC10ввод-выводDCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), DFSDM2_CKIN0 (AF4), I2S3_CK (AF6), LTDC_B1 (AF10), LTDC_R2 (AF14), OCTOSPIM_P1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SWPMI1_RX (AF11), UART4_TX (AF8), USART3_TX (AF7)
B10PA12ввод-выводFDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_R5 (AF14), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_HS_DP
C1PH0-OSC_INввод-выводRCC_OSC_IN
C2VSSпитание—
C3PE4ввод-выводDCMI_D4 (AF13), DEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF3), FMC_A20 (AF12), LTDC_B0 (AF14), PSSI_D4 (AF13), SAI1_D2 (AF2), SAI1_FS_A (AF6), SPI4_NSS (AF5), TIM15_CH1N (AF4)
C4PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF1), LTDC_R6 (AF14), PSSI_D3 (AF13), UART8_TX (AF8)
C5PB5ввод-выводDCMI_D10 (AF13), FDCAN2_RX (AF9), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LTDC_B5 (AF11), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14), USB_OTG_HS_ULPI_D7 (AF10)
C6PD6ввод-выводDCMI_D10 (AF13), DFSDM1_CKIN4 (AF3), DFSDM1_DATIN1 (AF4), FMC_NWAIT (AF12), I2S3_SDO (AF5), LTDC_B2 (AF14), OCTOSPIM_P1_IO6 (AF10), PSSI_D10 (AF13), SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
C7PD3ввод-выводDCMI_D5 (AF13), DFSDM1_CKOUT (AF3), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), PSSI_D5 (AF13), SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7)
C8PC12ввод-выводDCMI_D9 (AF13), DEBUG_TRACED3 (AF0), DFSDM2_CKOUT (AF4), I2S3_SDO (AF6), I2S6_CK (AF5), LTDC_R6 (AF14), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7)
C9PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_R5 (AF14), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_HS_VBUS
C10PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_HS_DM
D1PH1-OSC_OUTввод-выводRCC_OSC_OUT
D2VDDпитание—
D3PE5ввод-выводDCMI_D6 (AF13), DEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF3), FMC_A21 (AF12), LTDC_G0 (AF14), PSSI_D6 (AF13), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SPI4_MISO (AF5), TIM15_CH1 (AF4)
D4PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF1), LPTIM2_ETR (AF4), LTDC_R0 (AF14), PSSI_D2 (AF13), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
D5BOOT0загрузка—
D6PD7ввод-выводDFSDM1_CKIN1 (AF6), DFSDM1_DATIN4 (AF3), FMC_NE1 (AF12), I2S1_SDO (AF5), OCTOSPIM_P1_IO7 (AF10), SDMMC2_CMD (AF11), SPDIFRX_IN0, SPI1_MOSI (AF5), USART2_CK (AF7)
D7PD4ввод-выводFMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), USART2_DE (AF7), USART2_RTS (AF7)
D8PD0ввод-выводDFSDM1_CKIN6 (AF3), FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B1 (AF14), UART4_RX (AF8), UART9_CTS (AF11)
D9PA8ввод-выводI2C3_SCL (AF4), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF12), TIM8_BKIN2_COMP2 (AF12), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_HS_SOF (AF10)
D10PA10ввод-выводDCMI_D1 (AF13), LPUART1_RX (AF3), LTDC_B1 (AF14), LTDC_B4 (AF12), MDIOS_MDIO (AF11), PSSI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_HS_ID (AF10)
E1NRSTсброс—
E2PC2_Cввод-выводADC2_INN1, ADC2_INP0, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), FMC_SDNE0 (AF12), I2S2_SDI (AF5), OCTOSPIM_P1_IO2 (AF9), OCTOSPIM_P1_IO5 (AF11), PWR_CSTOP (AF0), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
E3PE6ввод-выводDCMI_D7 (AF13), DEBUG_TRACED3 (AF0), FMC_A22 (AF12), LTDC_G1 (AF14), PSSI_D7 (AF13), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM15_CH2 (AF4), TIM1_BKIN2 (AF1), TIM1_BKIN2_COMP1 (AF11), TIM1_BKIN2_COMP2 (AF11)
E4VSSпитание—
E5VSSпитание—
E6VSSпитание—
E7VCAPпитание—
E8PD1ввод-выводDFSDM1_DATIN6 (AF3), FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8)
E9PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), OCTOSPIM_P1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), SWPMI1_SUSPEND (AF11), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8)
E10PC7ввод-выводDCMI_D1 (AF13), DEBUG_TRGIO (AF0), DFSDM1_DATIN3 (AF4), FMC_NE1 (AF9), I2S3_MCK (AF6), LTDC_G6 (AF14), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), SWPMI1_TX (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7)
F1PC0ввод-выводADC1_INP10, ADC2_INP10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_A25 (AF9), FMC_SDNWE (AF12), LTDC_G2 (AF11), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
F2PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0 (AF0), DFSDM1_CKIN4 (AF4), DFSDM1_DATIN0 (AF3), I2S2_SDO (AF5), LTDC_G5 (AF14), MDIOS_MDC (AF12), OCTOSPIM_P1_IO4 (AF10), PWR_WKUP6, RTC_TAMP3, SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC2_CK (AF9), SPI2_MOSI (AF5)
F3PC3_Cввод-выводADC2_INP1, DFSDM1_DATIN1 (AF3), FMC_SDCKE0 (AF12), I2S2_SDO (AF5), OCTOSPIM_P1_IO0 (AF9), OCTOSPIM_P1_IO6 (AF11), PWR_CSLEEP (AF0), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
F4VDDпитание—
F5VDDпитание—
F6VDD33_USBпитание—
F7PDR_ONсброс—
F8VCAPпитание—
F9PC8ввод-выводDCMI_D2 (AF13), DEBUG_TRACED1 (AF0), FMC_INT (AF10), FMC_NCE (AF9), FMC_NE2 (AF9), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SWPMI1_RX (AF11), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7)
F10PC6ввод-выводDCMI_D0 (AF13), DFSDM1_CKIN3 (AF4), FMC_NWAIT (AF9), I2S2_MCK (AF5), LTDC_HSYNC (AF14), PSSI_D0 (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), SWPMI1_IO, TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7)
G1VSSAпитание—
G2PA0ввод-выводADC1_INP16, I2S6_WS (AF5), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
G3PA4ввод-выводADC1_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LTDC_VSYNC (AF14), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7)
G4PC4ввод-выводADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2 (AF3), FMC_SDNE0 (AF12), I2S1_MCK (AF5), LTDC_R7 (AF14), OPAMP1_VOUT, SPDIFRX_IN2
G5PB2ввод-выводCOMP1_INP, DFSDM1_CKIN1 (AF4), I2S3_SDO (AF7), OCTOSPIM_P1_CLK (AF9), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB, SAI1_D1 (AF2), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
G6PE10ввод-выводCOMP2_INM, DFSDM1_DATIN4 (AF3), FMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPIM_P1_IO7 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF7)
G7PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
G8PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8), UART9_TX (AF11)
G9PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), LPTIM2_IN2 (AF3), OCTOSPIM_P1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7), USART3_NSS (AF7)
G10PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), I2S2_SDO (AF5), LTDC_G7 (AF14), RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4)
H1VDDAпитание—
H2PA1ввод-выводADC1_INN16, ADC1_INP17, LPTIM3_OUT (AF3), LTDC_R2 (AF14), OCTOSPIM_P1_DQS (AF11), OCTOSPIM_P1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
H3PA5ввод-выводADC1_INN18, ADC1_INP19, DAC1_OUT2, I2S1_CK (AF5), I2S6_CK (AF8), LTDC_R4 (AF14), PSSI_D14 (AF13), PWR_NDSTOP2 (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
H4PC5ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), DFSDM1_DATIN2 (AF3), FMC_SDCKE0 (AF12), LTDC_DE (AF14), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PSSI_D15 (AF4), SAI1_D3 (AF2), SPDIFRX_IN3
H5PE7ввод-выводCOMP2_INM, DFSDM1_DATIN2 (AF3), FMC_D4 (AF12), FMC_DA4 (AF12), OCTOSPIM_P1_IO4 (AF10), OPAMP2_VOUT, TIM1_ETR (AF1), UART7_RX (AF7)
H6PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_INP, DFSDM1_CKIN4 (AF3), FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), OCTOSPIM_P1_NCS (AF11), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
H7PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), USART10_CK (AF11)
H8PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8), UART9_RX (AF11)
H9PD10ввод-выводDFSDM1_CKOUT (AF3), DFSDM2_CKOUT (AF4), FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
H10PB14ввод-выводDFSDM1_DATIN2 (AF6), I2S2_SDI (AF5), LTDC_CLK (AF14), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
J1VSSпитание—
J2PA2ввод-выводADC1_INP14, DFSDM2_CKIN1 (AF6), LTDC_R1 (AF14), MDIOS_MDIO (AF12), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
J3PA6ввод-выводADC1_INP3, ADC2_INP3, DAC2_OUT1, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LTDC_G2 (AF14), MDIOS_MDC (AF11), OCTOSPIM_P1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF12), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF10), TIM8_BKIN_COMP2 (AF10)
J4PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT (AF6), DFSDM2_CKOUT (AF4), LTDC_G1 (AF14), LTDC_R3 (AF9), OCTOSPIM_P1_IO1 (AF11), OPAMP1_VINP, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
J5PE8ввод-выводCOMP2_OUT (AF13), DFSDM1_CKIN2 (AF3), FMC_D5 (AF12), FMC_DA5 (AF12), OCTOSPIM_P1_IO5 (AF10), OPAMP2_VINM, TIM1_CH1N (AF1), UART7_TX (AF7)
J6PE12ввод-выводCOMP1_OUT (AF13), DFSDM1_DATIN5 (AF3), FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
J7PB10ввод-выводDFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G4 (AF14), OCTOSPIM_P1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
J8PB13ввод-выводDCMI_D2 (AF13), DFSDM1_CKIN1 (AF6), DFSDM2_CKIN1 (AF4), FDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_OUT (AF3), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7), USB_OTG_HS_ULPI_D6 (AF10)
J9PD9ввод-выводDAC1_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
J10PD13ввод-выводDCMI_D13 (AF13), FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_IO3 (AF9), PSSI_D13 (AF13), SAI2_SCK_A (AF10), TIM4_CH2 (AF2), UART9_DE (AF11), UART9_RTS (AF11)
K1VDDпитание—
K2PA3ввод-выводADC1_INP15, I2S6_MCK (AF5), LTDC_B2 (AF9), LTDC_B5 (AF14), OCTOSPIM_P1_CLK (AF3), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
K3PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, DFSDM2_DATIN1 (AF4), FMC_SDNWE (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_VSYNC (AF14), OCTOSPIM_P1_IO2 (AF10), OPAMP1_VINM, SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
K4PB1ввод-выводADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1 (AF6), LTDC_G0 (AF14), LTDC_R6 (AF9), OCTOSPIM_P1_IO0 (AF11), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
K5PE9ввод-выводCOMP2_INP, DAC1_EXTI9, DFSDM1_CKOUT (AF3), FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPIM_P1_IO6 (AF10), OPAMP2_VINP, TIM1_CH1 (AF1), UART7_DE (AF7), UART7_RTS (AF7)
K6PE13ввод-выводCOMP2_OUT (AF13), DFSDM1_CKIN5 (AF3), FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
K7PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
K8PB12ввод-выводDFSDM1_DATIN1 (AF6), DFSDM2_DATIN1 (AF11), FDCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), OCTOSPIM_P1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), UART5_RX (AF14), USART3_CK (AF7), USB_OTG_HS_ULPI_D5 (AF10)
K9PD8ввод-выводDFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1, USART3_TX (AF7)
K10PD12ввод-выводDCMI_D12 (AF13), FMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), OCTOSPIM_P1_IO1 (AF9), PSSI_D12 (AF13), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB2резервное питание: часы реального времени и резервные регистры
VCAPE7, F8вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDD2, F4, F5, K1питание цифровой части и линий ввода-вывода
VDD33_USBF6—
VDDAH1питание аналоговой части: АЦП, ЦАП, генераторы
VSSC2, E4, E5, E6, J1общий провод (земля)
VSSAG1общий провод аналоговой части
NRSTE1сброс, активный уровень — низкий
PDR_ONF7управление внутренней схемой сброса по питанию
BOOT0D5выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H7B3VIHx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H7B3VISTM32H7B3VIHx2 МБ1,390625 МБ

Линейка STM32H7A3/7B3, семейство STM32H7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H7B3VI. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32H7B3VIH6TFBGA 100, 8×8×1,2 мм, шаг 0,8 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе TFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H7A3VGHx, STM32H7A3VIHxSTM32H7A3/7B3100 из 100выводы совпадают полностьютолько у этого: CRYP, HASH
STM32H723VESTM32H723/73399 из 100F6: VDD33_USB → VDD33USBтолько у этого: CRYP, DAC2, DFSDM2, HASH, SAI2, SPDIFRX; только у него: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 512 КБ; ОЗУ 1424 и 564 КБ
STM32H723VGSTM32H723/73399 из 100F6: VDD33_USB → VDD33USBтолько у этого: CRYP, DAC2, DFSDM2, HASH, SAI2, SPDIFRX; только у него: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 1424 и 564 КБ
STM32H730VBSTM32H730 Value line99 из 100F6: VDD33_USB → VDD33USBтолько у этого: DAC2, DFSDM2, SAI2, SPDIFRX; только у него: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 128 КБ; ОЗУ 1424 и 564 КБ
STM32H733VGSTM32H723/73399 из 100F6: VDD33_USB → VDD33USBтолько у этого: DAC2, DFSDM2, SAI2, SPDIFRX; только у него: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 1424 и 564 КБ
STM32H742VG, STM32H742VISTM32H74299 из 100F4: VDD → VDDLDOтолько у этого: CRYP, DAC2, DFSDM2, HASH, I2S6, LTDC, OCTOSPI1, OCTOSPI2, PSSI, SPDIFRX, UART9, USART10; только у него: ADC3, ETH, HRTIM, LPTIM4, LPTIM5, QUADSPI, SAI3, SAI4, SPDIFRX1, USB_OTG_FS, USB_OTG_FS1; частота до 280 и 480 МГц; ОЗУ 1424 и 864 КБ
STM32H743VG, STM32H743VISTM32H743/75399 из 100F4: VDD → VDDLDOтолько у этого: CRYP, DAC2, DFSDM2, HASH, I2S6, OCTOSPI1, OCTOSPI2, PSSI, SPDIFRX, UART9, USART10; только у него: ADC3, ETH, HRTIM, LPTIM4, LPTIM5, QUADSPI, SAI3, SAI4, SPDIFRX1, USB_OTG_FS, USB_OTG_FS1; частота до 280 и 480 МГц; ОЗУ 1424 и 864 КБ
STM32H753VISTM32H743/75399 из 100F4: VDD → VDDLDOтолько у этого: DAC2, DFSDM2, I2S6, OCTOSPI1, OCTOSPI2, PSSI, SPDIFRX, UART9, USART10; только у него: ADC3, ETH, HRTIM, LPTIM4, LPTIM5, QUADSPI, SAI3, SAI4, SPDIFRX1, USB_OTG_FS, USB_OTG_FS1; частота до 280 и 480 МГц; ОЗУ 1424 и 864 КБ
STM32F745VE, STM32F745VGSTM32F7x598 из 100E6: VSS → BYPASS_REG; F6: VDD33_USB → VDDUSBтолько у этого: COMP1, COMP2, CRYP, DAC1, DAC2, DFSDM1, DFSDM2, FDCAN1, FDCAN2, HASH, I2S6, IWDG1, LPTIM2, LPTIM3, LPUART1, LTDC, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SDMMC2, SPI6, SWPMI1, TIM15, TIM16, TIM17, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; только у него: ADC3, CAN1, CAN2, DAC, ETH, IWDG, QUADSPI, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; частота до 280 и 216 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 1424 и 320 КБ
STM32F746VE, STM32F746VGSTM32F7x698 из 100E6: VSS → BYPASS_REG; F6: VDD33_USB → VDDUSBтолько у этого: COMP1, COMP2, CRYP, DAC1, DAC2, DFSDM1, DFSDM2, FDCAN1, FDCAN2, HASH, I2S6, IWDG1, LPTIM2, LPTIM3, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SDMMC2, SPI6, SWPMI1, TIM15, TIM16, TIM17, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; только у него: ADC3, CAN1, CAN2, DAC, ETH, IWDG, QUADSPI, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; частота до 280 и 216 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 1424 и 320 КБ
STM32F756VGSTM32F7x698 из 100E6: VSS → BYPASS_REG; F6: VDD33_USB → VDDUSBтолько у этого: COMP1, COMP2, DAC1, DAC2, DFSDM1, DFSDM2, FDCAN1, FDCAN2, I2S6, IWDG1, LPTIM2, LPTIM3, LPUART1, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SDMMC2, SPI6, SWPMI1, TIM15, TIM16, TIM17, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; только у него: ADC3, CAN1, CAN2, DAC, ETH, IWDG, QUADSPI, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; частота до 280 и 216 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 1424 и 320 КБ
STM32F765VG, STM32F765VISTM32F7x598 из 100E6: VSS → BYPASS_REG; F6: VDD33_USB → VDDUSBтолько у этого: COMP1, COMP2, CRYP, DAC1, DAC2, DFSDM2, FDCAN1, FDCAN2, HASH, I2S6, IWDG1, LPTIM2, LPTIM3, LPUART1, LTDC, OCTOSPI1, OCTOSPI2, OPAMP1, OPAMP2, PSSI, SWPMI1, TIM15, TIM16, TIM17, UART9, USART10, USB_OTG_HS1, VREFBUF, WWDG1; только у него: ADC3, CAN1, CAN2, CAN3, DAC, ETH, IWDG, QUADSPI, TIM10, TIM11, TIM9, USB_OTG_FS, WWDG; частота до 280 и 216 МГц; ОЗУ 1424 и 384 КБ

Частые вопросы

На каких выводах USART1 у STM32H7B3VIHx?

В корпусе TFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик C9, AF7) или PB14 (шарик H10, AF4), USART1_RX — на PB7 (шарик A5, AF7) или PA10 (шарик D10, AF7) или PB15 (шарик G10, AF4).

Где у STM32H7B3VIHx выводы SWD для программатора?

SWDIO — PA13 (шарик A10, AF0), SWCLK — PA14 (шарик A9, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H7B3VIHx?

I2C1_SCL — PB8 (шарик B4, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PB9 (шарик A4, AF4) или PB7 (шарик A5, AF4).

Сколько выводов ввода-вывода у STM32H7B3VIHx в корпусе TFBGA100?

82 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32H7B3VIHx?

От 1,62 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
