STM32G0B0VE в корпусе LQFP100: распиновка
STM32G0B0VE — микроконтроллер STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 93 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M0+
- Частота ядра
- до 64 МГц
- Флеш-память
- 512 КБ
- ОЗУ
- 144 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 93
- Напряжение питания
- 2…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

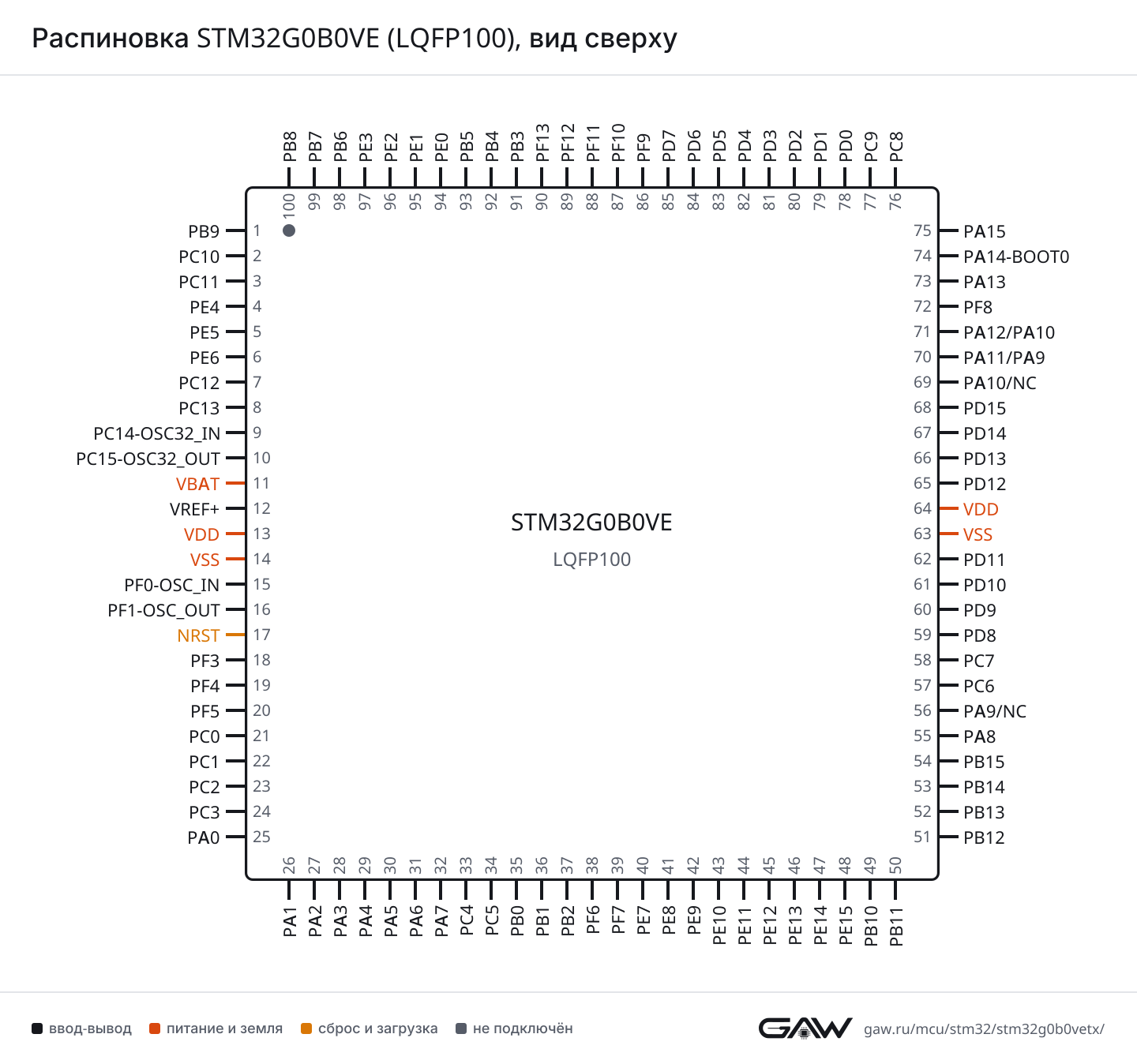

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA12 (71, AF1), PB3 (91, AF4) |
| CTS | PA11 (70, AF1), PB4 (92, AF4) | |
| DE | PA12 (71, AF1), PB3 (91, AF4) | |
| NSS | PA11 (70, AF1), PB4 (92, AF4) | |
| RTS | PA12 (71, AF1), PB3 (91, AF4) | |
| RX | PC5 (34, AF1), PA10 (69, AF1), PA10 (71, AF1), PB7 (99, AF0) | |
| TX | PC4 (33, AF1), PA9 (56, AF1), PA9 (70, AF1), PB6 (98, AF0) | |
| USART2 | CK | PA1 (26, AF1), PD4 (82, AF0) |
| CTS | PA0 (25, AF1), PD3 (81, AF0) | |
| DE | PA1 (26, AF1), PD4 (82, AF0) | |
| NSS | PA0 (25, AF1), PD3 (81, AF0) | |
| RTS | PA1 (26, AF1), PD4 (82, AF0) | |
| RX | PA3 (28, AF1), PA15 (75, AF1), PD6 (84, AF0) | |
| TX | PA2 (27, AF1), PA14-BOOT0 (74, AF1), PD5 (83, AF0) | |
| USART3 | CK | PB1 (36, AF4), PB14 (53, AF4), PD12 (65, AF0), PA15 (75, AF5), PD2 (80, AF0) |
| CTS | PA6 (31, AF4), PB13 (52, AF4), PD11 (62, AF0) | |
| DE | PB1 (36, AF4), PB14 (53, AF4), PD12 (65, AF0), PA15 (75, AF5), PD2 (80, AF0) | |
| NSS | PA6 (31, AF4), PB13 (52, AF4), PD11 (62, AF0) | |
| RTS | PB1 (36, AF4), PB14 (53, AF4), PD12 (65, AF0), PA15 (75, AF5), PD2 (80, AF0) | |
| RX | PB9 (1, AF4), PC11 (3, AF0), PC5 (34, AF0), PB0 (35, AF4), PB11 (50, AF4), PD9 (60, AF0) | |
| TX | PC10 (2, AF0), PA5 (30, AF4), PC4 (33, AF0), PB2 (37, AF4), PB10 (49, AF4), PD8 (59, AF0), PB8 (100, AF4) | |
| USART4 | CK | PA15 (75, AF4) |
| CTS | PB7 (99, AF4) | |
| DE | PA15 (75, AF4) | |
| NSS | PB7 (99, AF4) | |
| RTS | PA15 (75, AF4) | |
| RX | PC11 (3, AF1), PA1 (26, AF4), PE9 (42, AF0) | |
| TX | PC10 (2, AF1), PA0 (25, AF4), PE8 (41, AF0) | |
| USART5 | CK | PE7 (40, AF3), PD4 (82, AF3), PB5 (93, AF8) |
| CTS | PF7 (39, AF3), PD5 (83, AF3), PB6 (98, AF8) | |
| DE | PE7 (40, AF3), PD4 (82, AF3), PB5 (93, AF8) | |
| NSS | PF7 (39, AF3), PD5 (83, AF3), PB6 (98, AF8) | |
| RTS | PE7 (40, AF3), PD4 (82, AF3), PB5 (93, AF8) | |
| RX | PB1 (36, AF8), PE11 (44, AF3), PD2 (80, AF3), PB4 (92, AF3) | |
| TX | PC12 (7, AF3), PB0 (35, AF8), PE10 (43, AF3), PD3 (81, AF3), PB3 (91, AF3) | |
| USART6 | CK | PF3 (18, AF3), PA7 (32, AF3), PB14 (53, AF8), PF11 (88, AF3) |
| CTS | PA6 (31, AF3), PB15 (54, AF8), PF12 (89, AF3) | |
| DE | PF3 (18, AF3), PA7 (32, AF3), PB14 (53, AF8), PF11 (88, AF3) | |
| NSS | PA6 (31, AF3), PB15 (54, AF8), PF12 (89, AF3) | |
| RTS | PF3 (18, AF3), PA7 (32, AF3), PB14 (53, AF8), PF11 (88, AF3) | |
| RX | PB9 (1, AF8), PC1 (22, AF4), PA5 (30, AF3), PF10 (87, AF3) | |
| TX | PC0 (21, AF4), PA4 (29, AF3), PF9 (86, AF3), PB8 (100, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (31, AF0), PE14 (47, AF0), PA11 (70, AF0), PD5 (83, AF1), PB4 (92, AF0) |
| MOSI | PA2 (27, AF0), PA7 (32, AF0), PE15 (48, AF0), PA12 (71, AF0), PD6 (84, AF1), PB5 (93, AF0) | |
| NSS | PA4 (29, AF0), PB0 (35, AF0), PE12 (45, AF0), PD9 (60, AF1), PA15 (75, AF0) | |
| SCK | PA1 (26, AF0), PA5 (30, AF0), PE13 (46, AF0), PD8 (59, AF1), PB3 (91, AF0) | |
| SPI2 | MISO | PC2 (23, AF1), PA3 (28, AF0), PB2 (37, AF1), PB14 (53, AF0), PA9 (56, AF4), PA9 (70, AF4), PD3 (81, AF1), PB6 (98, AF4) |
| MOSI | PC3 (24, AF1), PA4 (29, AF1), PB11 (50, AF0), PB15 (54, AF0), PA10 (69, AF0), PA10 (71, AF0), PD4 (82, AF1), PB7 (99, AF1) | |
| NSS | PB9 (1, AF5), PB12 (51, AF0), PA8 (55, AF1), PD0 (78, AF1) | |
| SCK | PA0 (25, AF0), PB10 (49, AF5), PB13 (52, AF0), PD1 (79, AF1), PB8 (100, AF1) | |
| SPI3 | MISO | PC11 (3, AF4), PB4 (92, AF9) |
| MOSI | PC12 (7, AF4), PB5 (93, AF9) | |
| NSS | PA4 (29, AF9), PA15 (75, AF9) | |
| SCK | PC10 (2, AF4), PB3 (91, AF9) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PA12 (71, AF5), PC9 (77, AF0) |
| I2S1 | CK | PA1 (26, AF0), PA5 (30, AF0), PE13 (46, AF0), PD8 (59, AF1), PB3 (91, AF0) |
| MCK | PA6 (31, AF0), PE14 (47, AF0), PA11 (70, AF0), PD5 (83, AF1), PB4 (92, AF0) | |
| SD | PA2 (27, AF0), PA7 (32, AF0), PE15 (48, AF0), PA12 (71, AF0), PD6 (84, AF1), PB5 (93, AF0) | |
| WS | PA4 (29, AF0), PB0 (35, AF0), PE12 (45, AF0), PD9 (60, AF1), PA15 (75, AF0) | |
| I2S2 | CK | PA0 (25, AF0), PB10 (49, AF5), PB13 (52, AF0), PD1 (79, AF1), PB8 (100, AF1) |
| MCK | PC2 (23, AF1), PA3 (28, AF0), PB2 (37, AF1), PB14 (53, AF0), PA9 (56, AF4), PA9 (70, AF4), PD3 (81, AF1), PB6 (98, AF4) | |
| SD | PC3 (24, AF1), PA4 (29, AF1), PB11 (50, AF0), PB15 (54, AF0), PA10 (69, AF0), PA10 (71, AF0), PD4 (82, AF1), PB7 (99, AF1) | |
| WS | PB9 (1, AF5), PB12 (51, AF0), PA8 (55, AF1), PD0 (78, AF1) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA9 (56, AF6), PA9 (70, AF6), PB6 (98, AF6), PB8 (100, AF6) |
| SDA | PB9 (1, AF6), PA10 (69, AF6), PA10 (71, AF6), PB7 (99, AF6) | |
| SMBA | PA1 (26, AF6), PB5 (93, AF6) | |
| I2C2 | SCL | PA7 (32, AF8), PB10 (49, AF6), PB13 (52, AF6), PA9 (56, AF8), PA11 (70, AF6), PA9 (70, AF8), PB3 (91, AF8) |
| SDA | PA6 (31, AF8), PB11 (50, AF6), PB14 (53, AF6), PA10 (69, AF8), PA12 (71, AF6), PA10 (71, AF8), PB4 (92, AF8) | |
| SMBA | PB12 (51, AF8), PA8 (55, AF8), PA15 (75, AF8) | |
| I2C3 | SCL | PC0 (21, AF6), PA7 (32, AF9), PB3 (91, AF6) |
| SDA | PC1 (22, AF6), PA6 (31, AF9), PB4 (92, AF6) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (70) |
| DP | PA12 (71) | |
| NOE | PA4 (29, AF2), PA13 (73, AF2), PA15 (75, AF6), PC9 (77, AF6) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (3), PE11 (44), PB11 (50), PD11 (62), PA11 (70), PF11 (88) |
| IN0 | PA0 (25) | |
| IN1 | PA1 (26) | |
| IN2 | PA2 (27) | |
| IN3 | PA3 (28) | |
| IN4 | PA4 (29) | |
| IN5 | PA5 (30) | |
| IN6 | PA6 (31) | |
| IN7 | PA7 (32) | |
| IN8 | PB0 (35) | |
| IN9 | PB1 (36) | |
| IN10 | PB2 (37) | |
| IN11 | PB10 (49) | |
| IN15 | PB11 (50) | |
| IN16 | PB12 (51) | |
| IN17 | PC4 (33) | |
| IN18 | PC5 (34) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BK | PC13 (8, AF2), PA6 (31, AF2), PE15 (48, AF1), PB12 (51, AF2), PD5 (83, AF2) |
| BK2 | PC14-OSC32_IN (9, AF2), PE14 (47, AF2), PD9 (60, AF2), PA11 (70, AF5) | |
| CH1 | PE9 (42, AF1), PA8 (55, AF2), PC8 (76, AF2) | |
| CH1N | PA7 (32, AF2), PE8 (41, AF1), PB13 (52, AF2), PD2 (80, AF2) | |
| CH2 | PE11 (44, AF1), PA9 (56, AF2), PA9 (70, AF2), PC9 (77, AF2), PB3 (91, AF1) | |
| CH2N | PB0 (35, AF2), PE10 (43, AF1), PB14 (53, AF2), PD3 (81, AF2) | |
| CH3 | PC10 (2, AF2), PE13 (46, AF1), PA10 (69, AF2), PA10 (71, AF2), PB6 (98, AF1) | |
| CH3N | PB1 (36, AF2), PE12 (45, AF1), PB15 (54, AF2), PD4 (82, AF2) | |
| CH4 | PC11 (3, AF2), PE14 (47, AF1), PA11 (70, AF2) | |
| ETR | PE7 (40, AF1), PA12 (71, AF2) | |
| TIM3 | CH1 | PA6 (31, AF1), PC6 (57, AF1), PB4 (92, AF1), PE3 (97, AF1) |
| CH2 | PE4 (4, AF1), PA7 (32, AF1), PC7 (58, AF1), PB5 (93, AF1) | |
| CH3 | PE5 (5, AF1), PB0 (35, AF1), PC8 (76, AF1) | |
| CH4 | PE6 (6, AF1), PB1 (36, AF1), PC9 (77, AF1) | |
| ETR | PD2 (80, AF1), PE2 (96, AF1) | |
| TIM4 | CH1 | PD12 (65, AF2), PB6 (98, AF9) |
| CH2 | PD13 (66, AF2), PB7 (99, AF9) | |
| CH3 | PD14 (67, AF2), PB8 (100, AF9) | |
| CH4 | PB9 (1, AF9), PD15 (68, AF2) | |
| ETR | PE0 (94, AF2) | |
| TIM14 | CH1 | PC12 (7, AF2), PF0-OSC_IN (15, AF2), PA4 (29, AF4), PA7 (32, AF4), PB1 (36, AF0) |
| TIM15 | BK | PC15-OSC32_OUT (10, AF2), PB12 (51, AF5), PA9 (56, AF5), PA9 (70, AF5), PB8 (100, AF5) |
| CH1 | PC1 (22, AF2), PA2 (27, AF5), PB14 (53, AF5), PF12 (89, AF0) | |
| CH1N | PF1-OSC_OUT (16, AF2), PA1 (26, AF5), PB13 (52, AF5), PB15 (54, AF4) | |
| CH2 | PC2 (23, AF2), PA3 (28, AF5), PB15 (54, AF5), PF13 (90, AF0) | |
| TIM16 | BK | PB5 (93, AF2) |
| CH1 | PA6 (31, AF5), PD0 (78, AF2), PE0 (94, AF0), PB8 (100, AF2) | |
| CH1N | PB6 (98, AF2) | |
| TIM17 | BK | PA10 (69, AF5), PA10 (71, AF5), PB4 (92, AF5) |
| CH1 | PB9 (1, AF2), PA7 (32, AF5), PD1 (79, AF2), PE1 (95, AF0) | |
| CH1N | PB7 (99, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (8) |
| OUT2 | PA4 (29) | |
| REFIN | PB15 (54) | |
| TS | PC13 (8) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | SWCLK | PA14-BOOT0 (74, AF0) |
| SWDIO | PA13 (73, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (27) |
| MCO | PA8 (55, AF0), PA9 (56, AF0), PD10 (61, AF0), PA9 (70, AF0) | |
| MCO_2 | PB2 (37, AF3), PA10 (69, AF3), PA10 (71, AF3), PA15 (75, AF3), PD7 (85, AF3) | |
| OSC_EN | PC15-OSC32_OUT (10, AF1), PF1-OSC_OUT (16, AF0) | |
| OSC_IN | PF0-OSC_IN (15) | |
| OSC_OUT | PF1-OSC_OUT (16) | |
| OSC32_EN | PC15-OSC32_OUT (10, AF0) | |
| OSC32_IN | PC14-OSC32_IN (9) | |
| OSC32_OUT | PC15-OSC32_OUT (10) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP_IN1 | PC13 (8) |
| RTC_TAMP_IN2 | PA0 (25) | |
| RTC_TAMP_IN3 | PE6 (6) | |
| SYS_WKUP1 | PA0 (25) | |
| SYS_WKUP2 | PC13 (8) | |
| SYS_WKUP3 | PE6 (6) | |
| SYS_WKUP4 | PA2 (27) | |
| SYS_WKUP5 | PC5 (34) | |
| SYS_WKUP6 | PB5 (93) |
Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
Часть выводов этого корпуса делят пары линий порта: вывод 70 — PA11 или PA9; вывод 71 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PB9 | ввод-вывод | I2C1_SDA (AF6), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM4_CH4 (AF9), USART3_RX (AF4), USART6_RX (AF8) |
| 2 | PC10 | ввод-вывод | SPI3_SCK (AF4), TIM1_CH3 (AF2), USART3_TX (AF0), USART4_TX (AF1) |
| 3 | PC11 | ввод-вывод | ADC1_EXTI11, SPI3_MISO (AF4), TIM1_CH4 (AF2), USART3_RX (AF0), USART4_RX (AF1) |
| 4 | PE4 | ввод-вывод | TIM3_CH2 (AF1) |
| 5 | PE5 | ввод-вывод | TIM3_CH3 (AF1) |
| 6 | PE6 | ввод-вывод | RTC_TAMP_IN3, SYS_WKUP3, TIM3_CH4 (AF1) |
| 7 | PC12 | ввод-вывод | SPI3_MOSI (AF4), TIM14_CH1 (AF2), USART5_TX (AF3) |
| 8 | PC13 | ввод-вывод | RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK (AF2) |
| 9 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN, TIM1_BK2 (AF2) |
| 10 | PC15-OSC32_OUT | ввод-вывод | RCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2) |
| 11 | VBAT | питание | — |
| 12 | VREF+ | служебный | — |
| 13 | VDD | питание | — |
| 14 | VSS | питание | — |
| 15 | PF0-OSC_IN | ввод-вывод | CRS1_SYNC (AF0), RCC_OSC_IN, TIM14_CH1 (AF2) |
| 16 | PF1-OSC_OUT | ввод-вывод | RCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2) |
| 17 | NRST | сброс | — |
| 18 | PF3 | ввод-вывод | USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3) |
| 19 | PF4 | ввод-вывод | — |
| 20 | PF5 | ввод-вывод | — |
| 21 | PC0 | ввод-вывод | I2C3_SCL (AF6), USART6_TX (AF4) |
| 22 | PC1 | ввод-вывод | I2C3_SDA (AF6), TIM15_CH1 (AF2), USART6_RX (AF4) |
| 23 | PC2 | ввод-вывод | I2S2_MCK (AF1), SPI2_MISO (AF1), TIM15_CH2 (AF2) |
| 24 | PC3 | ввод-вывод | I2S2_SD (AF1), SPI2_MOSI (AF1) |
| 25 | PA0 | ввод-вывод | ADC1_IN0, I2S2_CK (AF0), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4) |
| 26 | PA1 | ввод-вывод | ADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4) |
| 27 | PA2 | ввод-вывод | ADC1_IN2, I2S1_SD (AF0), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), USART2_TX (AF1) |
| 28 | PA3 | ввод-вывод | ADC1_IN3, I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH2 (AF5), USART2_RX (AF1) |
| 29 | PA4 | ввод-вывод | ADC1_IN4, I2S1_WS (AF0), I2S2_SD (AF1), RTC_OUT2, SPI1_NSS (AF0), SPI2_MOSI (AF1), SPI3_NSS (AF9), TIM14_CH1 (AF4), USART6_TX (AF3), USB_NOE (AF2) |
| 30 | PA5 | ввод-вывод | ADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), USART3_TX (AF4), USART6_RX (AF3) |
| 31 | PA6 | ввод-вывод | ADC1_IN6, I2C2_SDA (AF8), I2C3_SDA (AF9), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4), USART6_CTS (AF3), USART6_NSS (AF3) |
| 32 | PA7 | ввод-вывод | ADC1_IN7, I2C2_SCL (AF8), I2C3_SCL (AF9), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3) |
| 33 | PC4 | ввод-вывод | ADC1_IN17, USART1_TX (AF1), USART3_TX (AF0) |
| 34 | PC5 | ввод-вывод | ADC1_IN18, SYS_WKUP5, USART1_RX (AF1), USART3_RX (AF0) |
| 35 | PB0 | ввод-вывод | ADC1_IN8, I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), USART3_RX (AF4), USART5_TX (AF8) |
| 36 | PB1 | ввод-вывод | ADC1_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART5_RX (AF8) |
| 37 | PB2 | ввод-вывод | ADC1_IN10, I2S2_MCK (AF1), RCC_MCO_2 (AF3), SPI2_MISO (AF1), USART3_TX (AF4) |
| 38 | PF6 | ввод-вывод | — |
| 39 | PF7 | ввод-вывод | USART5_CTS (AF3), USART5_NSS (AF3) |
| 40 | PE7 | ввод-вывод | TIM1_ETR (AF1), USART5_CK (AF3), USART5_DE (AF3), USART5_RTS (AF3) |
| 41 | PE8 | ввод-вывод | TIM1_CH1N (AF1), USART4_TX (AF0) |
| 42 | PE9 | ввод-вывод | TIM1_CH1 (AF1), USART4_RX (AF0) |
| 43 | PE10 | ввод-вывод | TIM1_CH2N (AF1), USART5_TX (AF3) |
| 44 | PE11 | ввод-вывод | ADC1_EXTI11, TIM1_CH2 (AF1), USART5_RX (AF3) |
| 45 | PE12 | ввод-вывод | I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH3N (AF1) |
| 46 | PE13 | ввод-вывод | I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH3 (AF1) |
| 47 | PE14 | ввод-вывод | I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF2), TIM1_CH4 (AF1) |
| 48 | PE15 | ввод-вывод | I2S1_SD (AF0), SPI1_MOSI (AF0), TIM1_BK (AF1) |
| 49 | PB10 | ввод-вывод | ADC1_IN11, I2C2_SCL (AF6), I2S2_CK (AF5), SPI2_SCK (AF5), USART3_TX (AF4) |
| 50 | PB11 | ввод-вывод | ADC1_EXTI11, ADC1_IN15, I2C2_SDA (AF6), I2S2_SD (AF0), SPI2_MOSI (AF0), USART3_RX (AF4) |
| 51 | PB12 | ввод-вывод | ADC1_IN16, I2C2_SMBA (AF8), I2S2_WS (AF0), SPI2_NSS (AF0), TIM15_BK (AF5), TIM1_BK (AF2) |
| 52 | PB13 | ввод-вывод | I2C2_SCL (AF6), I2S2_CK (AF0), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4) |
| 53 | PB14 | ввод-вывод | I2C2_SDA (AF6), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART6_CK (AF8), USART6_DE (AF8), USART6_RTS (AF8) |
| 54 | PB15 | ввод-вывод | I2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), USART6_CTS (AF8), USART6_NSS (AF8) |
| 55 | PA8 | ввод-вывод | CRS1_SYNC (AF4), I2C2_SMBA (AF8), I2S2_WS (AF1), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2) |
| 56 | PA9 | ввод-вывод | I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1) |
| 56 | NC | не подключён | — |
| 57 | PC6 | ввод-вывод | TIM3_CH1 (AF1) |
| 58 | PC7 | ввод-вывод | TIM3_CH2 (AF1) |
| 59 | PD8 | ввод-вывод | I2S1_CK (AF1), SPI1_SCK (AF1), USART3_TX (AF0) |
| 60 | PD9 | ввод-вывод | I2S1_WS (AF1), SPI1_NSS (AF1), TIM1_BK2 (AF2), USART3_RX (AF0) |
| 61 | PD10 | ввод-вывод | RCC_MCO (AF0) |
| 62 | PD11 | ввод-вывод | ADC1_EXTI11, USART3_CTS (AF0), USART3_NSS (AF0) |
| 63 | VSS | питание | — |
| 64 | VDD | питание | — |
| 65 | PD12 | ввод-вывод | TIM4_CH1 (AF2), USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0) |
| 66 | PD13 | ввод-вывод | TIM4_CH2 (AF2) |
| 67 | PD14 | ввод-вывод | TIM4_CH3 (AF2) |
| 68 | PD15 | ввод-вывод | CRS1_SYNC (AF0), TIM4_CH4 (AF2) |
| 69 | PA10 | ввод-вывод | I2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1) |
| 69 | NC | не подключён | — |
| 70 | PA11 | ввод-вывод | ADC1_EXTI11, I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM |
| 70 | PA9 | ввод-вывод | I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1) |
| 71 | PA12 | ввод-вывод | I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP |
| 71 | PA10 | ввод-вывод | I2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1) |
| 72 | PF8 | ввод-вывод | — |
| 73 | PA13 | ввод-вывод | IR_OUT (AF1), SYS_SWDIO (AF0), USB_NOE (AF2) |
| 74 | PA14-BOOT0 | ввод-вывод | SYS_SWCLK (AF0), USART2_TX (AF1) |
| 75 | PA15 | ввод-вывод | I2C2_SMBA (AF8), I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), SPI3_NSS (AF9), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4), USB_NOE (AF6) |
| 76 | PC8 | ввод-вывод | TIM1_CH1 (AF2), TIM3_CH3 (AF1) |
| 77 | PC9 | ввод-вывод | I2S_CKIN (AF0), TIM1_CH2 (AF2), TIM3_CH4 (AF1), USB_NOE (AF6) |
| 78 | PD0 | ввод-вывод | I2S2_WS (AF1), SPI2_NSS (AF1), TIM16_CH1 (AF2) |
| 79 | PD1 | ввод-вывод | I2S2_CK (AF1), SPI2_SCK (AF1), TIM17_CH1 (AF2) |
| 80 | PD2 | ввод-вывод | TIM1_CH1N (AF2), TIM3_ETR (AF1), USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0), USART5_RX (AF3) |
| 81 | PD3 | ввод-вывод | I2S2_MCK (AF1), SPI2_MISO (AF1), TIM1_CH2N (AF2), USART2_CTS (AF0), USART2_NSS (AF0), USART5_TX (AF3) |
| 82 | PD4 | ввод-вывод | I2S2_SD (AF1), SPI2_MOSI (AF1), TIM1_CH3N (AF2), USART2_CK (AF0), USART2_DE (AF0), USART2_RTS (AF0), USART5_CK (AF3), USART5_DE (AF3), USART5_RTS (AF3) |
| 83 | PD5 | ввод-вывод | I2S1_MCK (AF1), SPI1_MISO (AF1), TIM1_BK (AF2), USART2_TX (AF0), USART5_CTS (AF3), USART5_NSS (AF3) |
| 84 | PD6 | ввод-вывод | I2S1_SD (AF1), SPI1_MOSI (AF1), USART2_RX (AF0) |
| 85 | PD7 | ввод-вывод | RCC_MCO_2 (AF3) |
| 86 | PF9 | ввод-вывод | USART6_TX (AF3) |
| 87 | PF10 | ввод-вывод | USART6_RX (AF3) |
| 88 | PF11 | ввод-вывод | ADC1_EXTI11, USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3) |
| 89 | PF12 | ввод-вывод | TIM15_CH1 (AF0), USART6_CTS (AF3), USART6_NSS (AF3) |
| 90 | PF13 | ввод-вывод | TIM15_CH2 (AF0) |
| 91 | PB3 | ввод-вывод | I2C2_SCL (AF8), I2C3_SCL (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), SPI3_SCK (AF9), TIM1_CH2 (AF1), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART5_TX (AF3) |
| 92 | PB4 | ввод-вывод | I2C2_SDA (AF8), I2C3_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), SPI3_MISO (AF9), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4), USART5_RX (AF3) |
| 93 | PB5 | ввод-вывод | I2C1_SMBA (AF6), I2S1_SD (AF0), SPI1_MOSI (AF0), SPI3_MOSI (AF9), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1), USART5_CK (AF8), USART5_DE (AF8), USART5_RTS (AF8) |
| 94 | PE0 | ввод-вывод | TIM16_CH1 (AF0), TIM4_ETR (AF2) |
| 95 | PE1 | ввод-вывод | TIM17_CH1 (AF0) |
| 96 | PE2 | ввод-вывод | TIM3_ETR (AF1) |
| 97 | PE3 | ввод-вывод | TIM3_CH1 (AF1) |
| 98 | PB6 | ввод-вывод | I2C1_SCL (AF6), I2S2_MCK (AF4), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), TIM4_CH1 (AF9), USART1_TX (AF0), USART5_CTS (AF8), USART5_NSS (AF8) |
| 99 | PB7 | ввод-вывод | I2C1_SDA (AF6), I2S2_SD (AF1), SPI2_MOSI (AF1), TIM17_CH1N (AF2), TIM4_CH2 (AF9), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4) |
| 100 | PB8 | ввод-вывод | I2C1_SCL (AF6), I2S2_CK (AF1), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), TIM4_CH3 (AF9), USART3_TX (AF4), USART6_TX (AF8) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 11 | резервное питание: часы реального времени и резервные регистры |
| VDD | 13, 64 | питание цифровой части и линий ввода-вывода |
| VSS | 14, 63 | общий провод (земля) |
| NRST | 17 | сброс, активный уровень — низкий |
| VREF+ | 12 | верхнее опорное напряжение АЦП и ЦАП |
| NC | 56, 69 | не подключён |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32G0B0VETx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32G0B0VE | STM32G0B0VETx | 512 КБ | 144 КБ |
Линейка STM32G0x0 Value line, семейство STM32G0, ядро Cortex-M0+.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32G0B1VB, STM32G0B1VC, STM32G0B1VE | STM32G0x1 | 96 из 100 | 17: NRST → PF2; 56: NC/PA9 → PA9/UCPD1_DBCC1; 64: VDD → VDDIO2; 69: NC/PA10 → PA10/UCPD1_DBCC2 |
| STM32G0C1VC, STM32G0C1VE | STM32G0x1 | 96 из 100 | 17: NRST → PF2; 56: NC/PA9 → PA9/UCPD1_DBCC1; 64: VDD → VDDIO2; 69: NC/PA10 → PA10/UCPD1_DBCC2 |
Частые вопросы
На каких выводах USART1 у STM32G0B0VE?
В корпусе LQFP100 сигнал USART1_TX выведен на PC4 (вывод 33, AF1) или PA9 (вывод 56, AF1) или PA9 (вывод 70, AF1) или PB6 (вывод 98, AF0), USART1_RX — на PC5 (вывод 34, AF1) или PA10 (вывод 69, AF1) или PA10 (вывод 71, AF1) или PB7 (вывод 99, AF0).
Где у STM32G0B0VE выводы SWD для программатора?
SWDIO — PA13 (вывод 73, AF0), SWCLK — PA14-BOOT0 (вывод 74, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32G0B0VE?
I2C1_SCL — PA9 (вывод 56, AF6) или PA9 (вывод 70, AF6) или PB6 (вывод 98, AF6) или PB8 (вывод 100, AF6), I2C1_SDA — PB9 (вывод 1, AF6) или PA10 (вывод 69, AF6) или PA10 (вывод 71, AF6) или PB7 (вывод 99, AF6).
Сколько выводов ввода-вывода у STM32G0B0VE в корпусе LQFP100?
93 из 100. Ещё 5 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Почему у STM32G0B0VE в корпусе LQFP100 на одном выводе несколько линий порта?
У корпуса LQFP100 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 70 — PA11 или PA9; вывод 71 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
Какое напряжение питания у STM32G0B0VE?
От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32G0Cortex-M0+, до 64 МГц: G030–G0B0 Value line, G031–G0C1 — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
