STM32G0B1VB, STM32G0B1VC и STM32G0B1VE в корпусе LQFP100: распиновка

STM32G0B1VB, STM32G0B1VC и STM32G0B1VE — микроконтроллеры STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 128, 256 и 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 94 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 64 МГц
Флеш-память
128, 256 и 512 КБ
ОЗУ
144 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
94
Напряжение питания
1,7…3,6 В
Рабочая температура
0…+0 °C, зависит от исполнения

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32G0B1VB, STM32G0B1VC, STM32G0B1VE в корпусе LQFP100, вид сверхуSTM32G0B1V(B-C-E)TxLQFP100, вид сверхуPB9 — вывод 1: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1, TIM4_CH4, UCPD2_FRSTX1, UCPD2_FRSTX2, USART3_RX, USART6_RX1PB9PC10 — вывод 2: SPI3_SCK, TIM1_CH3, USART3_TX, USART4_TX2PC10PC11 — вывод 3: ADC1_EXTI11, SPI3_MISO, TIM1_CH4, USART3_RX, USART4_RX3PC11PE4 — вывод 4: TIM3_CH24PE4PE5 — вывод 5: TIM3_CH35PE5PE6 — вывод 6: RTC_TAMP_IN3, SYS_WKUP3, TIM3_CH46PE6PC12 — вывод 7: LPTIM1_IN1, SPI3_MOSI, TIM14_CH1, UCPD1_FRSTX1, UCPD1_FRSTX2, USART5_TX7PC12PC13 — вывод 8: RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK8PC13PC14-OSC32_IN — вывод 9: RCC_OSC32_IN, TIM1_BK29PC14-OSC32_INPC15-OSC32_OUT — вывод 10: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN, TIM15_BK10PC15-OSC32_OUTVBAT — вывод 1111VBATVREF+ — вывод 12: VREFBUF_OUT12VREF+VDD — вывод 1313VDDVSS — вывод 1414VSSPF0-OSC_IN — вывод 15: CRS1_SYNC, RCC_OSC_IN, TIM14_CH115PF0-OSC_INPF1-OSC_OUT — вывод 16: RCC_OSC_EN, RCC_OSC_OUT, TIM15_CH1N16PF1-OSC_OUTPF2-NRST — вывод 17: LPUART2_DE, LPUART2_RTS, LPUART2_TX, RCC_MCO17PF2-NRSTPF3 — вывод 18: LPUART2_RX, USART6_CK, USART6_DE, USART6_RTS18PF3PF4 — вывод 19: LPUART1_TX19PF4PF5 — вывод 20: LPUART1_RX20PF5PC0 — вывод 21: COMP3_INM, COMP3_OUT, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, LPUART2_TX, USART6_TX21PC0PC1 — вывод 22: COMP3_INP, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, LPUART2_RX, TIM15_CH1, USART6_RX22PC1PC2 — вывод 23: COMP3_OUT, FDCAN2_RX, I2S2_MCK, LPTIM1_IN2, SPI2_MISO, TIM15_CH223PC2PC3 — вывод 24: FDCAN2_TX, I2S2_SD, LPTIM1_ETR, LPTIM2_ETR, SPI2_MOSI24PC3PA0 — вывод 25: ADC1_IN0, COMP1_INM, COMP1_OUT, I2S2_CK, LPTIM1_OUT, RTC_TAMP_IN2, SPI2_SCK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_CTS, USART2_NSS, USART4_TX25PA0PA1 — вывод 26: ADC1_IN1, COMP1_INP, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_CK, USART2_DE, USART2_RTS, USART4_RX26PA1PA2 — вывод 27: ADC1_IN2, COMP2_INM, COMP2_OUT, I2S1_SD, LPUART1_TX, RCC_LSCO, SPI1_MOSI, SYS_WKUP4, TIM15_CH1, TIM2_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TX27PA2PA3 — вывод 28: ADC1_IN3, COMP2_INP, I2S2_MCK, LPUART1_RX, SPI2_MISO, TIM15_CH2, TIM2_CH4, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_RX28PA3PA4 — вывод 29: ADC1_IN4, DAC1_OUT1, I2S1_WS, I2S2_SD, LPTIM2_OUT, RTC_OUT2, SPI1_NSS, SPI2_MOSI, SPI3_NSS, TIM14_CH1, UCPD2_FRSTX1, UCPD2_FRSTX2, USART6_TX, USB_NOE29PA4PA5 — вывод 30: ADC1_IN5, CEC, DAC1_OUT2, I2S1_CK, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TX, USART6_RX30PA5PA6 — вывод 31: ADC1_IN6, COMP1_OUT, I2C2_SDA, I2C3_SDA, I2S1_MCK, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BK, TIM3_CH1, USART3_CTS, USART3_NSS, USART6_CTS, USART6_NSS31PA6PA7 — вывод 32: ADC1_IN7, COMP2_OUT, I2C2_SCL, I2C3_SCL, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, UCPD1_FRSTX1, UCPD1_FRSTX2, USART6_CK, USART6_DE, USART6_RTS32PA7PC4 — вывод 33: ADC1_IN17, COMP1_INM, FDCAN1_RX, TIM2_CH1, TIM2_ETR, USART1_TX, USART3_TX33PC4PC5 — вывод 34: ADC1_IN18, COMP1_INP, FDCAN1_TX, SYS_WKUP5, TIM2_CH2, USART1_RX, USART3_RX34PC5PB0 — вывод 35: ADC1_IN8, COMP1_OUT, COMP3_INP, FDCAN2_RX, I2S1_WS, LPTIM1_OUT, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RX, USART5_TX35PB0PB1 — вывод 36: ADC1_IN9, COMP1_INM, COMP3_OUT, FDCAN2_TX, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM14_CH1, TIM1_CH3N, TIM3_CH4, USART3_CK, USART3_DE, USART3_RTS, USART5_RX36PB1PB2 — вывод 37: ADC1_IN10, COMP1_INP, COMP3_INM, I2S2_MCK, LPTIM1_OUT, RCC_MCO_2, SPI2_MISO, USART3_TX37PB2PF6 — вывод 38: LPUART1_DE, LPUART1_RTS38PF6PF7 — вывод 39: LPUART1_CTS, USART5_CTS, USART5_NSS39PF7PE7 — вывод 40: COMP3_INP, TIM1_ETR, USART5_CK, USART5_DE, USART5_RTS40PE7PE8 — вывод 41: COMP3_INM, TIM1_CH1N, USART4_TX41PE8PE9 — вывод 42: DAC1_EXTI9, TIM1_CH1, USART4_RX42PE9PE10 — вывод 43: TIM1_CH2N, USART5_TX43PE10PE11 — вывод 44: ADC1_EXTI11, TIM1_CH2, USART5_RX44PE11PE12 — вывод 45: I2S1_WS, SPI1_NSS, TIM1_CH3N45PE12PE13 — вывод 46: I2S1_CK, SPI1_SCK, TIM1_CH346PE13PE14 — вывод 47: I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH447PE14PE15 — вывод 48: I2S1_SD, SPI1_MOSI, TIM1_BK48PE15PB10 — вывод 49: ADC1_IN11, CEC, COMP1_OUT, I2C2_SCL, I2S2_CK, LPUART1_RX, SPI2_SCK, TIM2_CH3, USART3_TX49PB10PB11 — вывод 50: ADC1_EXTI11, ADC1_IN15, COMP2_OUT, I2C2_SDA, I2S2_SD, LPUART1_TX, SPI2_MOSI, TIM2_CH4, USART3_RX50PB11PB12 — вывод 51: ADC1_IN16, FDCAN2_RX, I2C2_SMBA, I2S2_WS, LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM15_BK, TIM1_BK, UCPD2_FRSTX1, UCPD2_FRSTX251PB12PB13 — вывод 52: FDCAN2_TX, I2C2_SCL, I2S2_CK, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, USART3_CTS, USART3_NSS52PB13PB14 — вывод 53: I2C2_SDA, I2S2_MCK, SPI2_MISO, TIM15_CH1, TIM1_CH2N, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_CK, USART3_DE, USART3_RTS, USART6_CK, USART6_DE, USART6_RTS53PB14PB15 — вывод 54: I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N, UCPD1_CC2, USART6_CTS, USART6_NSS54PB15PA8 — вывод 55: CRS1_SYNC, I2C2_SMBA, I2S2_WS, LPTIM2_OUT, RCC_MCO, SPI2_NSS, TIM1_CH1, UCPD1_CC155PA8PA9 / UCPD1_DBCC1 — вывод 56: DAC1_EXTI9, I2C1_SCL, I2C2_SCL, I2S2_MCK, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, UCPD1_DBCC1, USART1_TX, UCPD1_DBCC156PA9/UCPD1_DBCC1PC6 — вывод 57: LPUART2_TX, TIM2_CH3, TIM3_CH1, UCPD1_FRSTX1, UCPD1_FRSTX257PC6PC7 — вывод 58: LPUART2_RX, TIM2_CH4, TIM3_CH2, UCPD2_FRSTX1, UCPD2_FRSTX258PC7PD8 — вывод 59: I2S1_CK, LPTIM1_OUT, SPI1_SCK, USART3_TX59PD8PD9 — вывод 60: DAC1_EXTI9, I2S1_WS, SPI1_NSS, TIM1_BK2, USART3_RX60PD9PD10 — вывод 61: RCC_MCO61PD10PD11 — вывод 62: ADC1_EXTI11, LPTIM2_ETR, USART3_CTS, USART3_NSS62PD11VSS — вывод 6363VSSVDDIO2 — вывод 6464VDDIO2PD12 — вывод 65: FDCAN1_RX, LPTIM2_IN1, TIM4_CH1, USART3_CK, USART3_DE, USART3_RTS65PD12PD13 — вывод 66: FDCAN1_TX, LPTIM2_OUT, TIM4_CH266PD13PD14 — вывод 67: FDCAN2_RX, LPUART2_CTS, TIM4_CH367PD14PD15 — вывод 68: CRS1_SYNC, FDCAN2_TX, LPUART2_DE, LPUART2_RTS, TIM4_CH468PD15PA10 / UCPD1_DBCC2 — вывод 69: I2C1_SDA, I2C2_SDA, I2S2_SD, RCC_MCO_2, SPI2_MOSI, TIM17_BK, TIM1_CH3, UCPD1_DBCC2, USART1_RX, UCPD1_DBCC269PA10/UCPD1_DBCC2PA11 [PA9] / PA9 [PA11] — вывод 70: ADC1_EXTI11, COMP1_OUT, FDCAN1_RX, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, I2S2_MCK, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, UCPD1_DBCC1, USART1_TX70PA11/PA9PA12 [PA10] / PA10 [PA12] — вывод 71: COMP2_OUT, FDCAN1_TX, I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, USB_DP, I2C1_SDA, I2C2_SDA, I2S2_SD, RCC_MCO_2, SPI2_MOSI, TIM17_BK, TIM1_CH3, UCPD1_DBCC2, USART1_RX71PA12/PA10PF8 — вывод 7272PF8PA13 — вывод 73: IR_OUT, LPUART2_RX, SYS_SWDIO, USB_NOE73PA13PA14-BOOT0 — вывод 74: LPUART2_TX, SYS_SWCLK, USART2_TX74PA14-BOOT0PA15 — вывод 75: I2C2_SMBA, I2S1_WS, RCC_MCO_2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART3_CK, USART3_DE, USART3_RTS, USART4_CK, USART4_DE, USART4_RTS, USB_NOE75PA15PC8 — вывод 76: LPUART2_CTS, TIM1_CH1, TIM3_CH3, UCPD2_FRSTX1, UCPD2_FRSTX276PC8PC9 — вывод 77: DAC1_EXTI9, I2S_CKIN, LPUART2_DE, LPUART2_RTS, TIM1_CH2, TIM3_CH4, USB_NOE77PC9PD0 — вывод 78: FDCAN1_RX, I2S2_WS, SPI2_NSS, TIM16_CH1, UCPD2_CC178PD0PD1 — вывод 79: FDCAN1_TX, I2S2_CK, SPI2_SCK, TIM17_CH1, UCPD2_DBCC179PD1PD2 — вывод 80: TIM1_CH1N, TIM3_ETR, UCPD2_CC2, USART3_CK, USART3_DE, USART3_RTS, USART5_RX80PD2PD3 — вывод 81: I2S2_MCK, SPI2_MISO, TIM1_CH2N, UCPD2_DBCC2, USART2_CTS, USART2_NSS, USART5_TX81PD3PD4 — вывод 82: I2S2_SD, SPI2_MOSI, TIM1_CH3N, USART2_CK, USART2_DE, USART2_RTS, USART5_CK, USART5_DE, USART5_RTS82PD4PD5 — вывод 83: I2S1_MCK, SPI1_MISO, TIM1_BK, USART2_TX, USART5_CTS, USART5_NSS83PD5PD6 — вывод 84: I2S1_SD, LPTIM2_OUT, SPI1_MOSI, USART2_RX84PD6PD7 — вывод 85: RCC_MCO_285PD7PF9 — вывод 86: DAC1_EXTI9, USART6_TX86PF9PF10 — вывод 87: USART6_RX87PF10PF11 — вывод 88: ADC1_EXTI11, USART6_CK, USART6_DE, USART6_RTS88PF11PF12 — вывод 89: TIM15_CH1, USART6_CTS, USART6_NSS89PF12PF13 — вывод 90: TIM15_CH290PF13PB3 — вывод 91: COMP2_INM, I2C2_SCL, I2C3_SCL, I2S1_CK, SPI1_SCK, SPI3_SCK, TIM1_CH2, TIM2_CH2, USART1_CK, USART1_DE, USART1_RTS, USART5_TX91PB3PB4 — вывод 92: COMP2_INP, I2C2_SDA, I2C3_SDA, I2S1_MCK, SPI1_MISO, SPI3_MISO, TIM17_BK, TIM3_CH1, USART1_CTS, USART1_NSS, USART5_RX92PB4PB5 — вывод 93: COMP2_OUT, FDCAN2_RX, I2C1_SMBA, I2S1_SD, LPTIM1_IN1, SPI1_MOSI, SPI3_MOSI, SYS_WKUP6, TIM16_BK, TIM3_CH2, USART5_CK, USART5_DE, USART5_RTS93PB5PE0 — вывод 94: TIM16_CH1, TIM4_ETR94PE0PE1 — вывод 95: TIM17_CH195PE1PE2 — вывод 96: TIM3_ETR96PE2PE3 — вывод 97: TIM3_CH197PE3PB6 — вывод 98: COMP2_INP, FDCAN2_TX, I2C1_SCL, I2S2_MCK, LPTIM1_ETR, LPUART2_TX, SPI2_MISO, TIM16_CH1N, TIM1_CH3, TIM4_CH1, USART1_TX, USART5_CTS, USART5_NSS98PB6PB7 — вывод 99: COMP2_INM, I2C1_SDA, I2S2_SD, LPTIM1_IN2, LPUART2_RX, SPI2_MOSI, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, USART1_RX, USART4_CTS, USART4_NSS99PB7PB8 — вывод 100: CEC, FDCAN1_RX, I2C1_SCL, I2S2_CK, SPI2_SCK, TIM15_BK, TIM16_CH1, TIM4_CH3, USART3_TX, USART6_TX100PB8
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

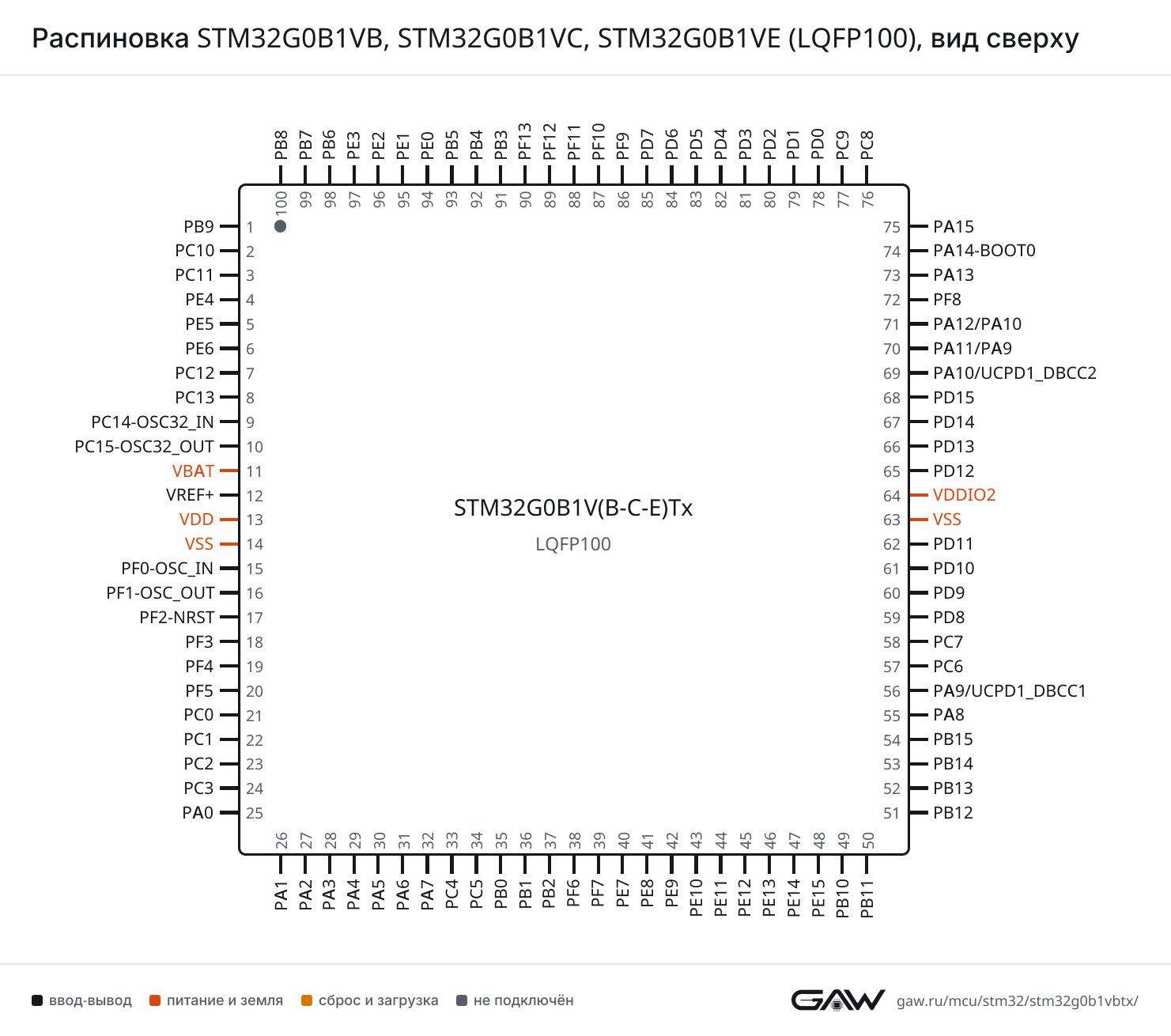

Распиновка STM32G0B1VB, STM32G0B1VC, STM32G0B1VE (LQFP100), вид сверхуРаспиновка LQFP100 картинкой
PNG, 1481 × 1310 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (71, AF1), PB3 (91, AF4)
CTSPA11 (70, AF1), PB4 (92, AF4)
DEPA12 (71, AF1), PB3 (91, AF4)
NSSPA11 (70, AF1), PB4 (92, AF4)
RTSPA12 (71, AF1), PB3 (91, AF4)
RXPC5 (34, AF1), PA10 (69, AF1), PA10 (71, AF1), PB7 (99, AF0)
TXPC4 (33, AF1), PA9 (56, AF1), PA9 (70, AF1), PB6 (98, AF0)
USART2CKPA1 (26, AF1), PD4 (82, AF0)
CTSPA0 (25, AF1), PD3 (81, AF0)
DEPA1 (26, AF1), PD4 (82, AF0)
NSSPA0 (25, AF1), PD3 (81, AF0)
RTSPA1 (26, AF1), PD4 (82, AF0)
RXPA3 (28, AF1), PA15 (75, AF1), PD6 (84, AF0)
TXPA2 (27, AF1), PA14-BOOT0 (74, AF1), PD5 (83, AF0)
USART3CKPB1 (36, AF4), PB14 (53, AF4), PD12 (65, AF0), PA15 (75, AF5), PD2 (80, AF0)
CTSPA6 (31, AF4), PB13 (52, AF4), PD11 (62, AF0)
DEPB1 (36, AF4), PB14 (53, AF4), PD12 (65, AF0), PA15 (75, AF5), PD2 (80, AF0)
NSSPA6 (31, AF4), PB13 (52, AF4), PD11 (62, AF0)
RTSPB1 (36, AF4), PB14 (53, AF4), PD12 (65, AF0), PA15 (75, AF5), PD2 (80, AF0)
RXPB9 (1, AF4), PC11 (3, AF0), PC5 (34, AF0), PB0 (35, AF4), PB11 (50, AF4), PD9 (60, AF0)
TXPC10 (2, AF0), PA5 (30, AF4), PC4 (33, AF0), PB2 (37, AF4), PB10 (49, AF4), PD8 (59, AF0), PB8 (100, AF4)
USART4CKPA15 (75, AF4)
CTSPB7 (99, AF4)
DEPA15 (75, AF4)
NSSPB7 (99, AF4)
RTSPA15 (75, AF4)
RXPC11 (3, AF1), PA1 (26, AF4), PE9 (42, AF0)
TXPC10 (2, AF1), PA0 (25, AF4), PE8 (41, AF0)
USART5CKPE7 (40, AF3), PD4 (82, AF3), PB5 (93, AF8)
CTSPF7 (39, AF3), PD5 (83, AF3), PB6 (98, AF8)
DEPE7 (40, AF3), PD4 (82, AF3), PB5 (93, AF8)
NSSPF7 (39, AF3), PD5 (83, AF3), PB6 (98, AF8)
RTSPE7 (40, AF3), PD4 (82, AF3), PB5 (93, AF8)
RXPB1 (36, AF8), PE11 (44, AF3), PD2 (80, AF3), PB4 (92, AF3)
TXPC12 (7, AF3), PB0 (35, AF8), PE10 (43, AF3), PD3 (81, AF3), PB3 (91, AF3)
USART6CKPF3 (18, AF3), PA7 (32, AF3), PB14 (53, AF8), PF11 (88, AF3)
CTSPA6 (31, AF3), PB15 (54, AF8), PF12 (89, AF3)
DEPF3 (18, AF3), PA7 (32, AF3), PB14 (53, AF8), PF11 (88, AF3)
NSSPA6 (31, AF3), PB15 (54, AF8), PF12 (89, AF3)
RTSPF3 (18, AF3), PA7 (32, AF3), PB14 (53, AF8), PF11 (88, AF3)
RXPB9 (1, AF8), PC1 (22, AF4), PA5 (30, AF3), PF10 (87, AF3)
TXPC0 (21, AF4), PA4 (29, AF3), PF9 (86, AF3), PB8 (100, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (31, AF6), PF7 (39, AF1), PB13 (52, AF1)
DEPB1 (36, AF6), PF6 (38, AF1), PB12 (51, AF1)
RTSPB1 (36, AF6), PF6 (38, AF1), PB12 (51, AF1)
RXPF5 (20, AF1), PC0 (21, AF1), PA3 (28, AF6), PB10 (49, AF1)
TXPF4 (19, AF1), PC1 (22, AF1), PA2 (27, AF6), PB11 (50, AF1)
LPUART2CTSPB0 (35, AF10), PD14 (67, AF1), PC8 (76, AF3)
DEPF2-NRST (17, AF3), PB1 (36, AF10), PD15 (68, AF1), PC9 (77, AF3)
RTSPF2-NRST (17, AF3), PB1 (36, AF10), PD15 (68, AF1), PC9 (77, AF3)
RXPF3 (18, AF1), PC1 (22, AF3), PC7 (58, AF3), PA13 (73, AF10), PB7 (99, AF10)
TXPF2-NRST (17, AF1), PC0 (21, AF3), PC6 (57, AF3), PA14-BOOT0 (74, AF10), PB6 (98, AF10)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (31, AF0), PE14 (47, AF0), PA11 (70, AF0), PD5 (83, AF1), PB4 (92, AF0)
MOSIPA2 (27, AF0), PA7 (32, AF0), PE15 (48, AF0), PA12 (71, AF0), PD6 (84, AF1), PB5 (93, AF0)
NSSPA4 (29, AF0), PB0 (35, AF0), PE12 (45, AF0), PD9 (60, AF1), PA15 (75, AF0)
SCKPA1 (26, AF0), PA5 (30, AF0), PE13 (46, AF0), PD8 (59, AF1), PB3 (91, AF0)
SPI2MISOPC2 (23, AF1), PA3 (28, AF0), PB2 (37, AF1), PB14 (53, AF0), PA9 (56, AF4), PA9 (70, AF4), PD3 (81, AF1), PB6 (98, AF4)
MOSIPC3 (24, AF1), PA4 (29, AF1), PB11 (50, AF0), PB15 (54, AF0), PA10 (69, AF0), PA10 (71, AF0), PD4 (82, AF1), PB7 (99, AF1)
NSSPB9 (1, AF5), PB12 (51, AF0), PA8 (55, AF1), PD0 (78, AF1)
SCKPA0 (25, AF0), PB10 (49, AF5), PB13 (52, AF0), PD1 (79, AF1), PB8 (100, AF1)
SPI3MISOPC11 (3, AF4), PB4 (92, AF9)
MOSIPC12 (7, AF4), PB5 (93, AF9)
NSSPA4 (29, AF9), PA15 (75, AF9)
SCKPC10 (2, AF4), PB3 (91, AF9)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (71, AF5), PC9 (77, AF0)
I2S1CKPA1 (26, AF0), PA5 (30, AF0), PE13 (46, AF0), PD8 (59, AF1), PB3 (91, AF0)
MCKPA6 (31, AF0), PE14 (47, AF0), PA11 (70, AF0), PD5 (83, AF1), PB4 (92, AF0)
SDPA2 (27, AF0), PA7 (32, AF0), PE15 (48, AF0), PA12 (71, AF0), PD6 (84, AF1), PB5 (93, AF0)
WSPA4 (29, AF0), PB0 (35, AF0), PE12 (45, AF0), PD9 (60, AF1), PA15 (75, AF0)
I2S2CKPA0 (25, AF0), PB10 (49, AF5), PB13 (52, AF0), PD1 (79, AF1), PB8 (100, AF1)
MCKPC2 (23, AF1), PA3 (28, AF0), PB2 (37, AF1), PB14 (53, AF0), PA9 (56, AF4), PA9 (70, AF4), PD3 (81, AF1), PB6 (98, AF4)
SDPC3 (24, AF1), PA4 (29, AF1), PB11 (50, AF0), PB15 (54, AF0), PA10 (69, AF0), PA10 (71, AF0), PD4 (82, AF1), PB7 (99, AF1)
WSPB9 (1, AF5), PB12 (51, AF0), PA8 (55, AF1), PD0 (78, AF1)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (56, AF6), PA9 (70, AF6), PB6 (98, AF6), PB8 (100, AF6)
SDAPB9 (1, AF6), PA10 (69, AF6), PA10 (71, AF6), PB7 (99, AF6)
SMBAPA1 (26, AF6), PB5 (93, AF6)
I2C2SCLPA7 (32, AF8), PB10 (49, AF6), PB13 (52, AF6), PA9 (56, AF8), PA11 (70, AF6), PA9 (70, AF8), PB3 (91, AF8)
SDAPA6 (31, AF8), PB11 (50, AF6), PB14 (53, AF6), PA10 (69, AF8), PA12 (71, AF6), PA10 (71, AF8), PB4 (92, AF8)
SMBAPB12 (51, AF8), PA8 (55, AF8), PA15 (75, AF8)
I2C3SCLPC0 (21, AF6), PA7 (32, AF9), PB3 (91, AF6)
SDAPC1 (22, AF6), PA6 (31, AF9), PB4 (92, AF6)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPC4 (33, AF3), PD12 (65, AF3), PA11 (70, AF3), PD0 (78, AF3), PB8 (100, AF3)
TXPB9 (1, AF3), PC5 (34, AF3), PD13 (66, AF3), PA12 (71, AF3), PD1 (79, AF3)
FDCAN2RXPC2 (23, AF3), PB0 (35, AF3), PB12 (51, AF3), PD14 (67, AF3), PB5 (93, AF3)
TXPC3 (24, AF3), PB1 (36, AF3), PB13 (52, AF3), PD15 (68, AF3), PB6 (98, AF3)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (70)
DPPA12 (71)
NOEPA4 (29, AF2), PA13 (73, AF2), PA15 (75, AF6), PC9 (77, AF6)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA8 (55)
CC2PB15 (54)
DBCC1PA9 (56), UCPD1_DBCC1 (56), PA9 (70)
DBCC2PA10 (69), UCPD1_DBCC2 (69), PA10 (71)
FRSTX1PC12 (7, AF1), PA2 (27, AF4), PA5 (30, AF6), PA7 (32, AF6), PB0 (35, AF6), PB14 (53, AF1), PC6 (57, AF0)
FRSTX2PC12 (7, AF1), PA2 (27, AF4), PA5 (30, AF6), PA7 (32, AF6), PB0 (35, AF6), PB14 (53, AF1), PC6 (57, AF0)
UCPD2CC1PD0 (78)
CC2PD2 (80)
DBCC1PD1 (79)
DBCC2PD3 (81)
FRSTX1PB9 (1, AF1), PA0 (25, AF6), PA3 (28, AF4), PA4 (29, AF6), PB12 (51, AF6), PC7 (58, AF0), PC8 (76, AF0)
FRSTX2PB9 (1, AF1), PA0 (25, AF6), PA3 (28, AF4), PA4 (29, AF6), PB12 (51, AF6), PC7 (58, AF0), PC8 (76, AF0)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA5 (30, AF1), PB10 (49, AF0), PB8 (100, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (3), PE11 (44), PB11 (50), PD11 (62), PA11 (70), PF11 (88)
IN0PA0 (25)
IN1PA1 (26)
IN2PA2 (27)
IN3PA3 (28)
IN4PA4 (29)
IN5PA5 (30)
IN6PA6 (31)
IN7PA7 (32)
IN8PB0 (35)
IN9PB1 (36)
IN10PB2 (37)
IN11PB10 (49)
IN15PB11 (50)
IN16PB12 (51)
IN17PC4 (33)
IN18PC5 (34)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (1), PE9 (42), PA9 (56), PD9 (60), PA9 (70), PC9 (77), PF9 (86)
OUT1PA4 (29)
OUT2PA5 (30)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (25), PC4 (33), PB1 (36)
INPPA1 (26), PC5 (34), PB2 (37)
OUTPA0 (25, AF7), PA6 (31, AF7), PB0 (35, AF7), PB10 (49, AF7), PA11 (70, AF7)
COMP2INMPA2 (27), PB3 (91), PB7 (99)
INPPA3 (28), PB4 (92), PB6 (98)
OUTPA2 (27, AF7), PA7 (32, AF7), PB11 (50, AF7), PA12 (71, AF7), PB5 (93, AF7)
COMP3INMPC0 (21), PB2 (37), PE8 (41)
INPPC1 (22), PB0 (35), PE7 (40)
OUTPC0 (21, AF7), PC2 (23, AF7), PB1 (36, AF7)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (12)

TIM — таймер

БлокСигналВыводы
TIM1BKPC13 (8, AF2), PA6 (31, AF2), PE15 (48, AF1), PB12 (51, AF2), PD5 (83, AF2)
BK2PC14-OSC32_IN (9, AF2), PE14 (47, AF2), PD9 (60, AF2), PA11 (70, AF5)
CH1PE9 (42, AF1), PA8 (55, AF2), PC8 (76, AF2)
CH1NPA7 (32, AF2), PE8 (41, AF1), PB13 (52, AF2), PD2 (80, AF2)
CH2PE11 (44, AF1), PA9 (56, AF2), PA9 (70, AF2), PC9 (77, AF2), PB3 (91, AF1)
CH2NPB0 (35, AF2), PE10 (43, AF1), PB14 (53, AF2), PD3 (81, AF2)
CH3PC10 (2, AF2), PE13 (46, AF1), PA10 (69, AF2), PA10 (71, AF2), PB6 (98, AF1)
CH3NPB1 (36, AF2), PE12 (45, AF1), PB15 (54, AF2), PD4 (82, AF2)
CH4PC11 (3, AF2), PE14 (47, AF1), PA11 (70, AF2)
ETRPE7 (40, AF1), PA12 (71, AF2)
TIM2CH1PA0 (25, AF2), PA5 (30, AF2), PC4 (33, AF2), PA15 (75, AF2)
CH2PA1 (26, AF2), PC5 (34, AF2), PB3 (91, AF2)
CH3PA2 (27, AF2), PB10 (49, AF2), PC6 (57, AF2)
CH4PA3 (28, AF2), PB11 (50, AF2), PC7 (58, AF2)
ETRPA0 (25, AF2), PA5 (30, AF2), PC4 (33, AF2), PA15 (75, AF2)
TIM3CH1PA6 (31, AF1), PC6 (57, AF1), PB4 (92, AF1), PE3 (97, AF1)
CH2PE4 (4, AF1), PA7 (32, AF1), PC7 (58, AF1), PB5 (93, AF1)
CH3PE5 (5, AF1), PB0 (35, AF1), PC8 (76, AF1)
CH4PE6 (6, AF1), PB1 (36, AF1), PC9 (77, AF1)
ETRPD2 (80, AF1), PE2 (96, AF1)
TIM4CH1PD12 (65, AF2), PB6 (98, AF9)
CH2PD13 (66, AF2), PB7 (99, AF9)
CH3PD14 (67, AF2), PB8 (100, AF9)
CH4PB9 (1, AF9), PD15 (68, AF2)
ETRPE0 (94, AF2)
TIM14CH1PC12 (7, AF2), PF0-OSC_IN (15, AF2), PA4 (29, AF4), PA7 (32, AF4), PB1 (36, AF0)
TIM15BKPC15-OSC32_OUT (10, AF2), PB12 (51, AF5), PA9 (56, AF5), PA9 (70, AF5), PB8 (100, AF5)
CH1PC1 (22, AF2), PA2 (27, AF5), PB14 (53, AF5), PF12 (89, AF0)
CH1NPF1-OSC_OUT (16, AF2), PA1 (26, AF5), PB13 (52, AF5), PB15 (54, AF4)
CH2PC2 (23, AF2), PA3 (28, AF5), PB15 (54, AF5), PF13 (90, AF0)
TIM16BKPB5 (93, AF2)
CH1PA6 (31, AF5), PD0 (78, AF2), PE0 (94, AF0), PB8 (100, AF2)
CH1NPB6 (98, AF2)
TIM17BKPA10 (69, AF5), PA10 (71, AF5), PB4 (92, AF5)
CH1PB9 (1, AF2), PA7 (32, AF5), PD1 (79, AF2), PE1 (95, AF0)
CH1NPB7 (99, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (24, AF0), PB6 (98, AF5)
IN1PC12 (7, AF0), PC0 (21, AF0), PB5 (93, AF5)
IN2PC2 (23, AF0), PB7 (99, AF5)
OUTPC1 (22, AF0), PA0 (25, AF5), PB0 (35, AF5), PB2 (37, AF5), PD8 (59, AF2)
LPTIM2ETRPC3 (24, AF2), PA5 (30, AF5), PD11 (62, AF1)
IN1PC0 (21, AF2), PB1 (36, AF5), PD12 (65, AF1)
OUTPA4 (29, AF5), PA8 (55, AF5), PD13 (66, AF1), PD6 (84, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (8)
OUT2PA4 (29)
REFINPB15 (54)
TSPC13 (8)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (74, AF0)
SWDIOPA13 (73, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (27)
MCOPF2-NRST (17, AF0), PA8 (55, AF0), PA9 (56, AF0), PD10 (61, AF0), PA9 (70, AF0)
MCO_2PB2 (37, AF3), PA10 (69, AF3), PA10 (71, AF3), PA15 (75, AF3), PD7 (85, AF3)
OSC_ENPC15-OSC32_OUT (10, AF1), PF1-OSC_OUT (16, AF0)
OSC_INPF0-OSC_IN (15)
OSC_OUTPF1-OSC_OUT (16)
OSC32_ENPC15-OSC32_OUT (10, AF0)
OSC32_INPC14-OSC32_IN (9)
OSC32_OUTPC15-OSC32_OUT (10)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP_IN1PC13 (8)
RTC_TAMP_IN2PA0 (25)
RTC_TAMP_IN3PE6 (6)
SYS_WKUP1PA0 (25)
SYS_WKUP2PC13 (8)
SYS_WKUP3PE6 (6)
SYS_WKUP4PA2 (27)
SYS_WKUP5PC5 (34)
SYS_WKUP6PB5 (93)

Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 70 — PA11 или PA9; вывод 71 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ВыводИмяТипФункции
1PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF3), I2C1_SDA (AF6), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM4_CH4 (AF9), UCPD2_FRSTX1 (AF1), UCPD2_FRSTX2 (AF1), USART3_RX (AF4), USART6_RX (AF8)
2PC10ввод-выводSPI3_SCK (AF4), TIM1_CH3 (AF2), USART3_TX (AF0), USART4_TX (AF1)
3PC11ввод-выводADC1_EXTI11, SPI3_MISO (AF4), TIM1_CH4 (AF2), USART3_RX (AF0), USART4_RX (AF1)
4PE4ввод-выводTIM3_CH2 (AF1)
5PE5ввод-выводTIM3_CH3 (AF1)
6PE6ввод-выводRTC_TAMP_IN3, SYS_WKUP3, TIM3_CH4 (AF1)
7PC12ввод-выводLPTIM1_IN1 (AF0), SPI3_MOSI (AF4), TIM14_CH1 (AF2), UCPD1_FRSTX1 (AF1), UCPD1_FRSTX2 (AF1), USART5_TX (AF3)
8PC13ввод-выводRTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK (AF2)
9PC14-OSC32_INввод-выводRCC_OSC32_IN, TIM1_BK2 (AF2)
10PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
11VBATпитание—
12VREF+служебныйVREFBUF_OUT
13VDDпитание—
14VSSпитание—
15PF0-OSC_INввод-выводCRS1_SYNC (AF0), RCC_OSC_IN, TIM14_CH1 (AF2)
16PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2)
17PF2-NRSTввод-выводLPUART2_DE (AF3), LPUART2_RTS (AF3), LPUART2_TX (AF1), RCC_MCO (AF0)
18PF3ввод-выводLPUART2_RX (AF1), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3)
19PF4ввод-выводLPUART1_TX (AF1)
20PF5ввод-выводLPUART1_RX (AF1)
21PC0ввод-выводCOMP3_INM, COMP3_OUT (AF7), I2C3_SCL (AF6), LPTIM1_IN1 (AF0), LPTIM2_IN1 (AF2), LPUART1_RX (AF1), LPUART2_TX (AF3), USART6_TX (AF4)
22PC1ввод-выводCOMP3_INP, I2C3_SDA (AF6), LPTIM1_OUT (AF0), LPUART1_TX (AF1), LPUART2_RX (AF3), TIM15_CH1 (AF2), USART6_RX (AF4)
23PC2ввод-выводCOMP3_OUT (AF7), FDCAN2_RX (AF3), I2S2_MCK (AF1), LPTIM1_IN2 (AF0), SPI2_MISO (AF1), TIM15_CH2 (AF2)
24PC3ввод-выводFDCAN2_TX (AF3), I2S2_SD (AF1), LPTIM1_ETR (AF0), LPTIM2_ETR (AF2), SPI2_MOSI (AF1)
25PA0ввод-выводADC1_IN0, COMP1_INM, COMP1_OUT (AF7), I2S2_CK (AF0), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4)
26PA1ввод-выводADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
27PA2ввод-выводADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1 (AF4), UCPD1_FRSTX2 (AF4), USART2_TX (AF1)
28PA3ввод-выводADC1_IN3, COMP2_INP, I2S2_MCK (AF0), LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), UCPD2_FRSTX1 (AF4), UCPD2_FRSTX2 (AF4), USART2_RX (AF1)
29PA4ввод-выводADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), I2S2_SD (AF1), LPTIM2_OUT (AF5), RTC_OUT2, SPI1_NSS (AF0), SPI2_MOSI (AF1), SPI3_NSS (AF9), TIM14_CH1 (AF4), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART6_TX (AF3), USB_NOE (AF2)
30PA5ввод-выводADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_TX (AF4), USART6_RX (AF3)
31PA6ввод-выводADC1_IN6, COMP1_OUT (AF7), I2C2_SDA (AF8), I2C3_SDA (AF9), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4), USART6_CTS (AF3), USART6_NSS (AF3)
32PA7ввод-выводADC1_IN7, COMP2_OUT (AF7), I2C2_SCL (AF8), I2C3_SCL (AF9), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3)
33PC4ввод-выводADC1_IN17, COMP1_INM, FDCAN1_RX (AF3), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART1_TX (AF1), USART3_TX (AF0)
34PC5ввод-выводADC1_IN18, COMP1_INP, FDCAN1_TX (AF3), SYS_WKUP5, TIM2_CH2 (AF2), USART1_RX (AF1), USART3_RX (AF0)
35PB0ввод-выводADC1_IN8, COMP1_OUT (AF7), COMP3_INP, FDCAN2_RX (AF3), I2S1_WS (AF0), LPTIM1_OUT (AF5), LPUART2_CTS (AF10), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_RX (AF4), USART5_TX (AF8)
36PB1ввод-выводADC1_IN9, COMP1_INM, COMP3_OUT (AF7), FDCAN2_TX (AF3), LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART5_RX (AF8)
37PB2ввод-выводADC1_IN10, COMP1_INP, COMP3_INM, I2S2_MCK (AF1), LPTIM1_OUT (AF5), RCC_MCO_2 (AF3), SPI2_MISO (AF1), USART3_TX (AF4)
38PF6ввод-выводLPUART1_DE (AF1), LPUART1_RTS (AF1)
39PF7ввод-выводLPUART1_CTS (AF1), USART5_CTS (AF3), USART5_NSS (AF3)
40PE7ввод-выводCOMP3_INP, TIM1_ETR (AF1), USART5_CK (AF3), USART5_DE (AF3), USART5_RTS (AF3)
41PE8ввод-выводCOMP3_INM, TIM1_CH1N (AF1), USART4_TX (AF0)
42PE9ввод-выводDAC1_EXTI9, TIM1_CH1 (AF1), USART4_RX (AF0)
43PE10ввод-выводTIM1_CH2N (AF1), USART5_TX (AF3)
44PE11ввод-выводADC1_EXTI11, TIM1_CH2 (AF1), USART5_RX (AF3)
45PE12ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH3N (AF1)
46PE13ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH3 (AF1)
47PE14ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF2), TIM1_CH4 (AF1)
48PE15ввод-выводI2S1_SD (AF0), SPI1_MOSI (AF0), TIM1_BK (AF1)
49PB10ввод-выводADC1_IN11, CEC (AF0), COMP1_OUT (AF7), I2C2_SCL (AF6), I2S2_CK (AF5), LPUART1_RX (AF1), SPI2_SCK (AF5), TIM2_CH3 (AF2), USART3_TX (AF4)
50PB11ввод-выводADC1_EXTI11, ADC1_IN15, COMP2_OUT (AF7), I2C2_SDA (AF6), I2S2_SD (AF0), LPUART1_TX (AF1), SPI2_MOSI (AF0), TIM2_CH4 (AF2), USART3_RX (AF4)
51PB12ввод-выводADC1_IN16, FDCAN2_RX (AF3), I2C2_SMBA (AF8), I2S2_WS (AF0), LPUART1_DE (AF1), LPUART1_RTS (AF1), SPI2_NSS (AF0), TIM15_BK (AF5), TIM1_BK (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6)
52PB13ввод-выводFDCAN2_TX (AF3), I2C2_SCL (AF6), I2S2_CK (AF0), LPUART1_CTS (AF1), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4)
53PB14ввод-выводI2C2_SDA (AF6), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), UCPD1_FRSTX1 (AF1), UCPD1_FRSTX2 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART6_CK (AF8), USART6_DE (AF8), USART6_RTS (AF8)
54PB15ввод-выводI2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), UCPD1_CC2, USART6_CTS (AF8), USART6_NSS (AF8)
55PA8ввод-выводCRS1_SYNC (AF4), I2C2_SMBA (AF8), I2S2_WS (AF1), LPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1
56PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1)
56UCPD1_DBCC1служебныйUCPD1_DBCC1
57PC6ввод-выводLPUART2_TX (AF3), TIM2_CH3 (AF2), TIM3_CH1 (AF1), UCPD1_FRSTX1 (AF0), UCPD1_FRSTX2 (AF0)
58PC7ввод-выводLPUART2_RX (AF3), TIM2_CH4 (AF2), TIM3_CH2 (AF1), UCPD2_FRSTX1 (AF0), UCPD2_FRSTX2 (AF0)
59PD8ввод-выводI2S1_CK (AF1), LPTIM1_OUT (AF2), SPI1_SCK (AF1), USART3_TX (AF0)
60PD9ввод-выводDAC1_EXTI9, I2S1_WS (AF1), SPI1_NSS (AF1), TIM1_BK2 (AF2), USART3_RX (AF0)
61PD10ввод-выводRCC_MCO (AF0)
62PD11ввод-выводADC1_EXTI11, LPTIM2_ETR (AF1), USART3_CTS (AF0), USART3_NSS (AF0)
63VSSпитание—
64VDDIO2питание—
65PD12ввод-выводFDCAN1_RX (AF3), LPTIM2_IN1 (AF1), TIM4_CH1 (AF2), USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0)
66PD13ввод-выводFDCAN1_TX (AF3), LPTIM2_OUT (AF1), TIM4_CH2 (AF2)
67PD14ввод-выводFDCAN2_RX (AF3), LPUART2_CTS (AF1), TIM4_CH3 (AF2)
68PD15ввод-выводCRS1_SYNC (AF0), FDCAN2_TX (AF3), LPUART2_DE (AF1), LPUART2_RTS (AF1), TIM4_CH4 (AF2)
69PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1)
69UCPD1_DBCC2служебныйUCPD1_DBCC2
70PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF7), FDCAN1_RX (AF3), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM
70PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1)
71PA12ввод-выводCOMP2_OUT (AF7), FDCAN1_TX (AF3), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
71PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1)
72PF8ввод-вывод—
73PA13ввод-выводIR_OUT (AF1), LPUART2_RX (AF10), SYS_SWDIO (AF0), USB_NOE (AF2)
74PA14-BOOT0ввод-выводLPUART2_TX (AF10), SYS_SWCLK (AF0), USART2_TX (AF1)
75PA15ввод-выводI2C2_SMBA (AF8), I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), SPI3_NSS (AF9), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4), USB_NOE (AF6)
76PC8ввод-выводLPUART2_CTS (AF3), TIM1_CH1 (AF2), TIM3_CH3 (AF1), UCPD2_FRSTX1 (AF0), UCPD2_FRSTX2 (AF0)
77PC9ввод-выводDAC1_EXTI9, I2S_CKIN (AF0), LPUART2_DE (AF3), LPUART2_RTS (AF3), TIM1_CH2 (AF2), TIM3_CH4 (AF1), USB_NOE (AF6)
78PD0ввод-выводFDCAN1_RX (AF3), I2S2_WS (AF1), SPI2_NSS (AF1), TIM16_CH1 (AF2), UCPD2_CC1
79PD1ввод-выводFDCAN1_TX (AF3), I2S2_CK (AF1), SPI2_SCK (AF1), TIM17_CH1 (AF2), UCPD2_DBCC1
80PD2ввод-выводTIM1_CH1N (AF2), TIM3_ETR (AF1), UCPD2_CC2, USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0), USART5_RX (AF3)
81PD3ввод-выводI2S2_MCK (AF1), SPI2_MISO (AF1), TIM1_CH2N (AF2), UCPD2_DBCC2, USART2_CTS (AF0), USART2_NSS (AF0), USART5_TX (AF3)
82PD4ввод-выводI2S2_SD (AF1), SPI2_MOSI (AF1), TIM1_CH3N (AF2), USART2_CK (AF0), USART2_DE (AF0), USART2_RTS (AF0), USART5_CK (AF3), USART5_DE (AF3), USART5_RTS (AF3)
83PD5ввод-выводI2S1_MCK (AF1), SPI1_MISO (AF1), TIM1_BK (AF2), USART2_TX (AF0), USART5_CTS (AF3), USART5_NSS (AF3)
84PD6ввод-выводI2S1_SD (AF1), LPTIM2_OUT (AF2), SPI1_MOSI (AF1), USART2_RX (AF0)
85PD7ввод-выводRCC_MCO_2 (AF3)
86PF9ввод-выводDAC1_EXTI9, USART6_TX (AF3)
87PF10ввод-выводUSART6_RX (AF3)
88PF11ввод-выводADC1_EXTI11, USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3)
89PF12ввод-выводTIM15_CH1 (AF0), USART6_CTS (AF3), USART6_NSS (AF3)
90PF13ввод-выводTIM15_CH2 (AF0)
91PB3ввод-выводCOMP2_INM, I2C2_SCL (AF8), I2C3_SCL (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), SPI3_SCK (AF9), TIM1_CH2 (AF1), TIM2_CH2 (AF2), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART5_TX (AF3)
92PB4ввод-выводCOMP2_INP, I2C2_SDA (AF8), I2C3_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), SPI3_MISO (AF9), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4), USART5_RX (AF3)
93PB5ввод-выводCOMP2_OUT (AF7), FDCAN2_RX (AF3), I2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SPI3_MOSI (AF9), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1), USART5_CK (AF8), USART5_DE (AF8), USART5_RTS (AF8)
94PE0ввод-выводTIM16_CH1 (AF0), TIM4_ETR (AF2)
95PE1ввод-выводTIM17_CH1 (AF0)
96PE2ввод-выводTIM3_ETR (AF1)
97PE3ввод-выводTIM3_CH1 (AF1)
98PB6ввод-выводCOMP2_INP, FDCAN2_TX (AF3), I2C1_SCL (AF6), I2S2_MCK (AF4), LPTIM1_ETR (AF5), LPUART2_TX (AF10), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), TIM4_CH1 (AF9), USART1_TX (AF0), USART5_CTS (AF8), USART5_NSS (AF8)
99PB7ввод-выводCOMP2_INM, I2C1_SDA (AF6), I2S2_SD (AF1), LPTIM1_IN2 (AF5), LPUART2_RX (AF10), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), TIM4_CH2 (AF9), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4)
100PB8ввод-выводCEC (AF0), FDCAN1_RX (AF3), I2C1_SCL (AF6), I2S2_CK (AF1), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), TIM4_CH3 (AF9), USART3_TX (AF4), USART6_TX (AF8)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT11резервное питание: часы реального времени и резервные регистры
VDD13питание цифровой части и линий ввода-вывода
VDDIO264питание отдельной группы линий ввода-вывода
VSS14, 63общий провод (земля)
UCPD1_DBCC156—
UCPD1_DBCC269—
VREF+12верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX эта группа называется STM32G0B1V(B-C-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G0B1VBSTM32G0B1VBTx128 КБ144 КБ
STM32G0B1VCSTM32G0B1VCTx256 КБ144 КБ
STM32G0B1VESTM32G0B1VETx512 КБ144 КБ

Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G0C1VC, STM32G0C1VESTM32G0x1100 из 100выводы совпадают полностью
STM32G0B0VESTM32G0x0 Value line96 из 10017: PF2 → NRST; 56: PA9/UCPD1_DBCC1 → NC/PA9; 64: VDDIO2 → VDD; 69: PA10/UCPD1_DBCC2 → NC/PA10

Частые вопросы

На каких выводах USART1 у STM32G0B1VB?

В корпусе LQFP100 сигнал USART1_TX выведен на PC4 (вывод 33, AF1) или PA9 (вывод 56, AF1) или PA9 (вывод 70, AF1) или PB6 (вывод 98, AF0), USART1_RX — на PC5 (вывод 34, AF1) или PA10 (вывод 69, AF1) или PA10 (вывод 71, AF1) или PB7 (вывод 99, AF0).

Где у STM32G0B1VB выводы SWD для программатора?

SWDIO — PA13 (вывод 73, AF0), SWCLK — PA14-BOOT0 (вывод 74, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G0B1VB?

I2C1_SCL — PA9 (вывод 56, AF6) или PA9 (вывод 70, AF6) или PB6 (вывод 98, AF6) или PB8 (вывод 100, AF6), I2C1_SDA — PB9 (вывод 1, AF6) или PA10 (вывод 69, AF6) или PA10 (вывод 71, AF6) или PB7 (вывод 99, AF6).

Сколько выводов ввода-вывода у STM32G0B1VB в корпусе LQFP100?

94 из 100. Ещё 5 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Почему у STM32G0B1VB в корпусе LQFP100 на одном выводе несколько линий порта?

У корпуса LQFP100 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 70 — PA11 или PA9; вывод 71 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Чем отличаются STM32G0B1VB, STM32G0B1VC и STM32G0B1VE?

Объёмом памяти: STM32G0B1VB — 128 КБ флеш-памяти и 144 КБ ОЗУ, STM32G0B1VC — 256 КБ флеш-памяти и 144 КБ ОЗУ, STM32G0B1VE — 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32G0B1VB?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
