STM32G0B1NE в корпусе WLCSP52: распиновка
STM32G0B1NE — микроконтроллер STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус WLCSP52 — 52 шарика, из них 46 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M0+
- Частота ядра
- до 64 МГц
- Флеш-память
- 512 КБ
- ОЗУ
- 144 КБ
- Корпус
- WLCSP52, 52 шарика
- Линий ввода-вывода
- 46
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

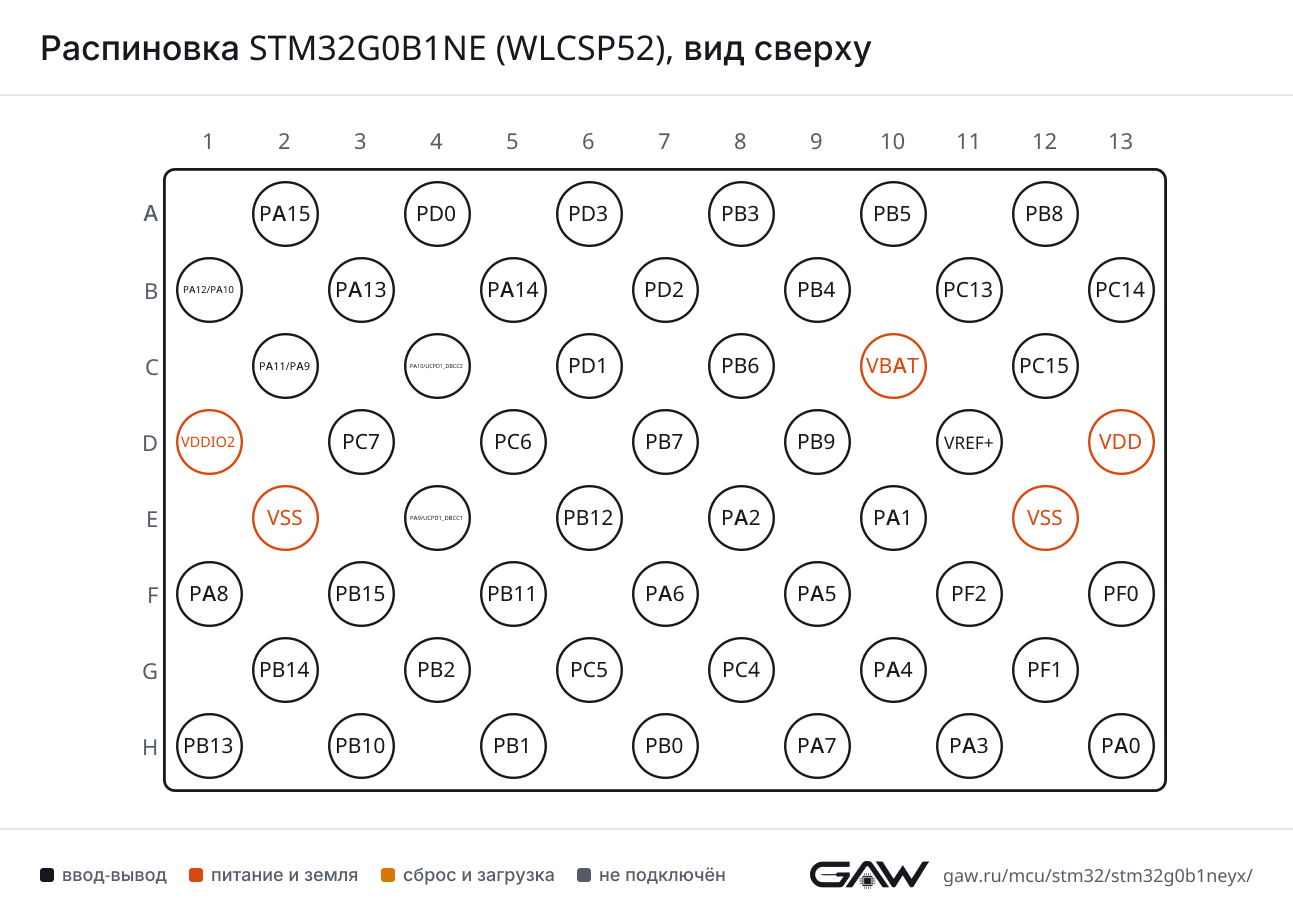

Схема корпуса WLCSP52
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB3 (A8, AF4), PA12 (B1, AF1) |
| CTS | PB4 (B9, AF4), PA11 (C2, AF1) | |
| DE | PB3 (A8, AF4), PA12 (B1, AF1) | |
| NSS | PB4 (B9, AF4), PA11 (C2, AF1) | |
| RTS | PB3 (A8, AF4), PA12 (B1, AF1) | |
| RX | PA10 (B1, AF1), PA10 (C4, AF1), PB7 (D7, AF0), PC5 (G6, AF1) | |
| TX | PA9 (C2, AF1), PB6 (C8, AF0), PA9 (E4, AF1), PC4 (G8, AF1) | |
| USART2 | CK | PA1 (E10, AF1) |
| CTS | PD3 (A6, AF0), PA0 (H13, AF1) | |
| DE | PA1 (E10, AF1) | |
| NSS | PD3 (A6, AF0), PA0 (H13, AF1) | |
| RTS | PA1 (E10, AF1) | |
| RX | PA15 (A2, AF1), PA3 (H11, AF1) | |
| TX | PA14-BOOT0 (B5, AF1), PA2 (E8, AF1) | |
| USART3 | CK | PA15 (A2, AF5), PD2 (B7, AF0), PB14 (G2, AF4), PB1 (H5, AF4) |
| CTS | PA6 (F7, AF4), PB13 (H1, AF4) | |
| DE | PA15 (A2, AF5), PD2 (B7, AF0), PB14 (G2, AF4), PB1 (H5, AF4) | |
| NSS | PA6 (F7, AF4), PB13 (H1, AF4) | |
| RTS | PA15 (A2, AF5), PD2 (B7, AF0), PB14 (G2, AF4), PB1 (H5, AF4) | |
| RX | PB9 (D9, AF4), PB11 (F5, AF4), PC5 (G6, AF0), PB0 (H7, AF4) | |
| TX | PB8 (A12, AF4), PA5 (F9, AF4), PB2 (G4, AF4), PC4 (G8, AF0), PB10 (H3, AF4) | |
| USART4 | CK | PA15 (A2, AF4) |
| CTS | PB7 (D7, AF4) | |
| DE | PA15 (A2, AF4) | |
| NSS | PB7 (D7, AF4) | |
| RTS | PA15 (A2, AF4) | |
| RX | PA1 (E10, AF4) | |
| TX | PA0 (H13, AF4) | |
| USART5 | CK | PB5 (A10, AF8) |
| CTS | PB6 (C8, AF8) | |
| DE | PB5 (A10, AF8) | |
| NSS | PB6 (C8, AF8) | |
| RTS | PB5 (A10, AF8) | |
| RX | PD2 (B7, AF3), PB4 (B9, AF3), PB1 (H5, AF8) | |
| TX | PD3 (A6, AF3), PB3 (A8, AF3), PB0 (H7, AF8) | |
| USART6 | CK | PB14 (G2, AF8), PA7 (H9, AF3) |
| CTS | PB15 (F3, AF8), PA6 (F7, AF3) | |
| DE | PB14 (G2, AF8), PA7 (H9, AF3) | |
| NSS | PB15 (F3, AF8), PA6 (F7, AF3) | |
| RTS | PB14 (G2, AF8), PA7 (H9, AF3) | |
| RX | PB9 (D9, AF8), PA5 (F9, AF3) | |
| TX | PB8 (A12, AF8), PA4 (G10, AF3) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA6 (F7, AF6), PB13 (H1, AF1) |
| DE | PB12 (E6, AF1), PB1 (H5, AF6) | |
| RTS | PB12 (E6, AF1), PB1 (H5, AF6) | |
| RX | PB10 (H3, AF1), PA3 (H11, AF6) | |
| TX | PA2 (E8, AF6), PB11 (F5, AF1) | |
| LPUART2 | CTS | PB0 (H7, AF10) |
| DE | PF2-NRST (F11, AF3), PB1 (H5, AF10) | |
| RTS | PF2-NRST (F11, AF3), PB1 (H5, AF10) | |
| RX | PA13 (B3, AF10), PC7 (D3, AF3), PB7 (D7, AF10) | |
| TX | PA14-BOOT0 (B5, AF10), PB6 (C8, AF10), PC6 (D5, AF3), PF2-NRST (F11, AF1) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (B9, AF0), PA11 (C2, AF0), PA6 (F7, AF0) |
| MOSI | PB5 (A10, AF0), PA12 (B1, AF0), PA2 (E8, AF0), PA7 (H9, AF0) | |
| NSS | PA15 (A2, AF0), PA4 (G10, AF0), PB0 (H7, AF0) | |
| SCK | PB3 (A8, AF0), PA1 (E10, AF0), PA5 (F9, AF0) | |
| SPI2 | MISO | PD3 (A6, AF1), PA9 (C2, AF4), PB6 (C8, AF4), PA9 (E4, AF4), PB14 (G2, AF0), PB2 (G4, AF1), PA3 (H11, AF0) |
| MOSI | PA10 (B1, AF0), PA10 (C4, AF0), PB7 (D7, AF1), PB15 (F3, AF0), PB11 (F5, AF0), PA4 (G10, AF1) | |
| NSS | PD0 (A4, AF1), PB9 (D9, AF5), PB12 (E6, AF0), PA8 (F1, AF1) | |
| SCK | PB8 (A12, AF1), PD1 (C6, AF1), PB13 (H1, AF0), PB10 (H3, AF5), PA0 (H13, AF0) | |
| SPI3 | MISO | PB4 (B9, AF9) |
| MOSI | PB5 (A10, AF9) | |
| NSS | PA15 (A2, AF9), PA4 (G10, AF9) | |
| SCK | PB3 (A8, AF9) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PA12 (B1, AF5) |
| I2S1 | CK | PB3 (A8, AF0), PA1 (E10, AF0), PA5 (F9, AF0) |
| MCK | PB4 (B9, AF0), PA11 (C2, AF0), PA6 (F7, AF0) | |
| SD | PB5 (A10, AF0), PA12 (B1, AF0), PA2 (E8, AF0), PA7 (H9, AF0) | |
| WS | PA15 (A2, AF0), PA4 (G10, AF0), PB0 (H7, AF0) | |
| I2S2 | CK | PB8 (A12, AF1), PD1 (C6, AF1), PB13 (H1, AF0), PB10 (H3, AF5), PA0 (H13, AF0) |
| MCK | PD3 (A6, AF1), PA9 (C2, AF4), PB6 (C8, AF4), PA9 (E4, AF4), PB14 (G2, AF0), PB2 (G4, AF1), PA3 (H11, AF0) | |
| SD | PA10 (B1, AF0), PA10 (C4, AF0), PB7 (D7, AF1), PB15 (F3, AF0), PB11 (F5, AF0), PA4 (G10, AF1) | |
| WS | PD0 (A4, AF1), PB9 (D9, AF5), PB12 (E6, AF0), PA8 (F1, AF1) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A12, AF6), PA9 (C2, AF6), PB6 (C8, AF6), PA9 (E4, AF6) |
| SDA | PA10 (B1, AF6), PA10 (C4, AF6), PB7 (D7, AF6), PB9 (D9, AF6) | |
| SMBA | PB5 (A10, AF6), PA1 (E10, AF6) | |
| I2C2 | SCL | PB3 (A8, AF8), PA11 (C2, AF6), PA9 (C2, AF8), PA9 (E4, AF8), PB13 (H1, AF6), PB10 (H3, AF6), PA7 (H9, AF8) |
| SDA | PA12 (B1, AF6), PA10 (B1, AF8), PB4 (B9, AF8), PA10 (C4, AF8), PB11 (F5, AF6), PA6 (F7, AF8), PB14 (G2, AF6) | |
| SMBA | PA15 (A2, AF8), PB12 (E6, AF8), PA8 (F1, AF8) | |
| I2C3 | SCL | PB3 (A8, AF6), PA7 (H9, AF9) |
| SDA | PB4 (B9, AF6), PA6 (F7, AF9) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PD0 (A4, AF3), PB8 (A12, AF3), PA11 (C2, AF3), PC4 (G8, AF3) |
| TX | PA12 (B1, AF3), PD1 (C6, AF3), PB9 (D9, AF3), PC5 (G6, AF3) | |
| FDCAN2 | RX | PB5 (A10, AF3), PB12 (E6, AF3), PB0 (H7, AF3) |
| TX | PB6 (C8, AF3), PB13 (H1, AF3), PB1 (H5, AF3) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (C2) |
| DP | PA12 (B1) | |
| NOE | PA15 (A2, AF6), PA13 (B3, AF2), PA4 (G10, AF2) |
UCPD — контроллер USB Type-C Power Delivery
| Блок | Сигнал | Выводы |
|---|---|---|
| UCPD1 | CC1 | PA8 (F1) |
| CC2 | PB15 (F3) | |
| DBCC1 | PA9 (C2), PA9 (E4), UCPD1_DBCC1 (E4) | |
| DBCC2 | PA10 (B1), PA10 (C4), UCPD1_DBCC2 (C4) | |
| FRSTX1 | PC6 (D5, AF0), PA2 (E8, AF4), PA5 (F9, AF6), PB14 (G2, AF1), PB0 (H7, AF6), PA7 (H9, AF6) | |
| FRSTX2 | PC6 (D5, AF0), PA2 (E8, AF4), PA5 (F9, AF6), PB14 (G2, AF1), PB0 (H7, AF6), PA7 (H9, AF6) | |
| UCPD2 | CC1 | PD0 (A4) |
| CC2 | PD2 (B7) | |
| DBCC1 | PD1 (C6) | |
| DBCC2 | PD3 (A6) | |
| FRSTX1 | PC7 (D3, AF0), PB9 (D9, AF1), PB12 (E6, AF6), PA4 (G10, AF6), PA3 (H11, AF4), PA0 (H13, AF6) | |
| FRSTX2 | PC7 (D3, AF0), PB9 (D9, AF1), PB12 (E6, AF6), PA4 (G10, AF6), PA3 (H11, AF4), PA0 (H13, AF6) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PB8 (A12, AF0), PA5 (F9, AF1), PB10 (H3, AF0) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (C2), PB11 (F5) |
| IN0 | PA0 (H13) | |
| IN1 | PA1 (E10) | |
| IN2 | PA2 (E8) | |
| IN3 | PA3 (H11) | |
| IN4 | PA4 (G10) | |
| IN5 | PA5 (F9) | |
| IN6 | PA6 (F7) | |
| IN7 | PA7 (H9) | |
| IN8 | PB0 (H7) | |
| IN9 | PB1 (H5) | |
| IN10 | PB2 (G4) | |
| IN11 | PB10 (H3) | |
| IN15 | PB11 (F5) | |
| IN16 | PB12 (E6) | |
| IN17 | PC4 (G8) | |
| IN18 | PC5 (G6) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PA9 (C2), PB9 (D9), PA9 (E4) |
| OUT1 | PA4 (G10) | |
| OUT2 | PA5 (F9) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (G8), PB1 (H5), PA0 (H13) |
| INP | PA1 (E10), PB2 (G4), PC5 (G6) | |
| OUT | PA11 (C2, AF7), PA6 (F7, AF7), PB10 (H3, AF7), PB0 (H7, AF7), PA0 (H13, AF7) | |
| COMP2 | INM | PB3 (A8), PB7 (D7), PA2 (E8) |
| INP | PB4 (B9), PB6 (C8), PA3 (H11) | |
| OUT | PB5 (A10, AF7), PA12 (B1, AF7), PA2 (E8, AF7), PB11 (F5, AF7), PA7 (H9, AF7) | |
| COMP3 | INM | PB2 (G4) |
| INP | PB0 (H7) | |
| OUT | PB1 (H5, AF7) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (D11) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BK | PC13 (B11, AF2), PB12 (E6, AF2), PA6 (F7, AF2) |
| BK2 | PC14-OSC32_IN (B13, AF2), PA11 (C2, AF5) | |
| CH1 | PA8 (F1, AF2) | |
| CH1N | PD2 (B7, AF2), PB13 (H1, AF2), PA7 (H9, AF2) | |
| CH2 | PB3 (A8, AF1), PA9 (C2, AF2), PA9 (E4, AF2) | |
| CH2N | PD3 (A6, AF2), PB14 (G2, AF2), PB0 (H7, AF2) | |
| CH3 | PA10 (B1, AF2), PA10 (C4, AF2), PB6 (C8, AF1) | |
| CH3N | PB15 (F3, AF2), PB1 (H5, AF2) | |
| CH4 | PA11 (C2, AF2) | |
| ETR | PA12 (B1, AF2) | |
| TIM2 | CH1 | PA15 (A2, AF2), PA5 (F9, AF2), PC4 (G8, AF2), PA0 (H13, AF2) |
| CH2 | PB3 (A8, AF2), PA1 (E10, AF2), PC5 (G6, AF2) | |
| CH3 | PC6 (D5, AF2), PA2 (E8, AF2), PB10 (H3, AF2) | |
| CH4 | PC7 (D3, AF2), PB11 (F5, AF2), PA3 (H11, AF2) | |
| ETR | PA15 (A2, AF2), PA5 (F9, AF2), PC4 (G8, AF2), PA0 (H13, AF2) | |
| TIM3 | CH1 | PB4 (B9, AF1), PC6 (D5, AF1), PA6 (F7, AF1) |
| CH2 | PB5 (A10, AF1), PC7 (D3, AF1), PA7 (H9, AF1) | |
| CH3 | PB0 (H7, AF1) | |
| CH4 | PB1 (H5, AF1) | |
| ETR | PD2 (B7, AF1) | |
| TIM4 | CH1 | PB6 (C8, AF9) |
| CH2 | PB7 (D7, AF9) | |
| CH3 | PB8 (A12, AF9) | |
| CH4 | PB9 (D9, AF9) | |
| TIM14 | CH1 | PF0-OSC_IN (F13, AF2), PA4 (G10, AF4), PB1 (H5, AF0), PA7 (H9, AF4) |
| TIM15 | BK | PB8 (A12, AF5), PA9 (C2, AF5), PC15-OSC32_OUT (C12, AF2), PA9 (E4, AF5), PB12 (E6, AF5) |
| CH1 | PA2 (E8, AF5), PB14 (G2, AF5) | |
| CH1N | PA1 (E10, AF5), PB15 (F3, AF4), PF1-OSC_OUT (G12, AF2), PB13 (H1, AF5) | |
| CH2 | PB15 (F3, AF5), PA3 (H11, AF5) | |
| TIM16 | BK | PB5 (A10, AF2) |
| CH1 | PD0 (A4, AF2), PB8 (A12, AF2), PA6 (F7, AF5) | |
| CH1N | PB6 (C8, AF2) | |
| TIM17 | BK | PA10 (B1, AF5), PB4 (B9, AF5), PA10 (C4, AF5) |
| CH1 | PD1 (C6, AF2), PB9 (D9, AF2), PA7 (H9, AF5) | |
| CH1N | PB7 (D7, AF2) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (C8, AF5) |
| IN1 | PB5 (A10, AF5) | |
| IN2 | PB7 (D7, AF5) | |
| OUT | PB2 (G4, AF5), PB0 (H7, AF5), PA0 (H13, AF5) | |
| LPTIM2 | ETR | PA5 (F9, AF5) |
| IN1 | PB1 (H5, AF5) | |
| OUT | PA8 (F1, AF5), PA4 (G10, AF5) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (B11) |
| OUT2 | PA4 (G10) | |
| REFIN | PB15 (F3) | |
| TS | PC13 (B11) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | SWCLK | PA14-BOOT0 (B5, AF0) |
| SWDIO | PA13 (B3, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (E8) |
| MCO | PA9 (C2, AF0), PA9 (E4, AF0), PA8 (F1, AF0), PF2-NRST (F11, AF0) | |
| MCO_2 | PA15 (A2, AF3), PA10 (B1, AF3), PA10 (C4, AF3), PB2 (G4, AF3) | |
| OSC_EN | PC15-OSC32_OUT (C12, AF1), PF1-OSC_OUT (G12, AF0) | |
| OSC_IN | PF0-OSC_IN (F13) | |
| OSC_OUT | PF1-OSC_OUT (G12) | |
| OSC32_EN | PC15-OSC32_OUT (C12, AF0) | |
| OSC32_IN | PC14-OSC32_IN (B13) | |
| OSC32_OUT | PC15-OSC32_OUT (C12) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP_IN1 | PC13 (B11) |
| RTC_TAMP_IN2 | PA0 (H13) | |
| SYS_WKUP1 | PA0 (H13) | |
| SYS_WKUP2 | PC13 (B11) | |
| SYS_WKUP4 | PA2 (E8) | |
| SYS_WKUP5 | PC5 (G6) | |
| SYS_WKUP6 | PB5 (A10) |
Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 52 шарика корпуса WLCSP52 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
Часть выводов этого корпуса делят пары линий порта: шарик B1 — PA12 или PA10; шарик C2 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A2 | PA15 | ввод-вывод | I2C2_SMBA (AF8), I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), SPI3_NSS (AF9), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4), USB_NOE (AF6) |
| A4 | PD0 | ввод-вывод | FDCAN1_RX (AF3), I2S2_WS (AF1), SPI2_NSS (AF1), TIM16_CH1 (AF2), UCPD2_CC1 |
| A6 | PD3 | ввод-вывод | I2S2_MCK (AF1), SPI2_MISO (AF1), TIM1_CH2N (AF2), UCPD2_DBCC2, USART2_CTS (AF0), USART2_NSS (AF0), USART5_TX (AF3) |
| A8 | PB3 | ввод-вывод | COMP2_INM, I2C2_SCL (AF8), I2C3_SCL (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), SPI3_SCK (AF9), TIM1_CH2 (AF1), TIM2_CH2 (AF2), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART5_TX (AF3) |
| A10 | PB5 | ввод-вывод | COMP2_OUT (AF7), FDCAN2_RX (AF3), I2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SPI3_MOSI (AF9), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1), USART5_CK (AF8), USART5_DE (AF8), USART5_RTS (AF8) |
| A12 | PB8 | ввод-вывод | CEC (AF0), FDCAN1_RX (AF3), I2C1_SCL (AF6), I2S2_CK (AF1), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), TIM4_CH3 (AF9), USART3_TX (AF4), USART6_TX (AF8) |
| B1 | PA12 | ввод-вывод | COMP2_OUT (AF7), FDCAN1_TX (AF3), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP |
| B1 | PA10 | ввод-вывод | I2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1) |
| B3 | PA13 | ввод-вывод | IR_OUT (AF1), LPUART2_RX (AF10), SYS_SWDIO (AF0), USB_NOE (AF2) |
| B5 | PA14-BOOT0 | ввод-вывод | LPUART2_TX (AF10), SYS_SWCLK (AF0), USART2_TX (AF1) |
| B7 | PD2 | ввод-вывод | TIM1_CH1N (AF2), TIM3_ETR (AF1), UCPD2_CC2, USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0), USART5_RX (AF3) |
| B9 | PB4 | ввод-вывод | COMP2_INP, I2C2_SDA (AF8), I2C3_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), SPI3_MISO (AF9), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4), USART5_RX (AF3) |
| B11 | PC13 | ввод-вывод | RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK (AF2) |
| B13 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN, TIM1_BK2 (AF2) |
| C2 | PA11 | ввод-вывод | ADC1_EXTI11, COMP1_OUT (AF7), FDCAN1_RX (AF3), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM |
| C2 | PA9 | ввод-вывод | DAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1) |
| C4 | PA10 | ввод-вывод | I2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1) |
| C4 | UCPD1_DBCC2 | служебный | UCPD1_DBCC2 |
| C6 | PD1 | ввод-вывод | FDCAN1_TX (AF3), I2S2_CK (AF1), SPI2_SCK (AF1), TIM17_CH1 (AF2), UCPD2_DBCC1 |
| C8 | PB6 | ввод-вывод | COMP2_INP, FDCAN2_TX (AF3), I2C1_SCL (AF6), I2S2_MCK (AF4), LPTIM1_ETR (AF5), LPUART2_TX (AF10), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), TIM4_CH1 (AF9), USART1_TX (AF0), USART5_CTS (AF8), USART5_NSS (AF8) |
| C10 | VBAT | питание | — |
| C12 | PC15-OSC32_OUT | ввод-вывод | RCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2) |
| D1 | VDDIO2 | питание | — |
| D3 | PC7 | ввод-вывод | LPUART2_RX (AF3), TIM2_CH4 (AF2), TIM3_CH2 (AF1), UCPD2_FRSTX1 (AF0), UCPD2_FRSTX2 (AF0) |
| D5 | PC6 | ввод-вывод | LPUART2_TX (AF3), TIM2_CH3 (AF2), TIM3_CH1 (AF1), UCPD1_FRSTX1 (AF0), UCPD1_FRSTX2 (AF0) |
| D7 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF6), I2S2_SD (AF1), LPTIM1_IN2 (AF5), LPUART2_RX (AF10), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), TIM4_CH2 (AF9), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4) |
| D9 | PB9 | ввод-вывод | DAC1_EXTI9, FDCAN1_TX (AF3), I2C1_SDA (AF6), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM4_CH4 (AF9), UCPD2_FRSTX1 (AF1), UCPD2_FRSTX2 (AF1), USART3_RX (AF4), USART6_RX (AF8) |
| D11 | VREF+ | служебный | VREFBUF_OUT |
| D13 | VDD | питание | — |
| E2 | VSS | питание | — |
| E4 | PA9 | ввод-вывод | DAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1) |
| E4 | UCPD1_DBCC1 | служебный | UCPD1_DBCC1 |
| E6 | PB12 | ввод-вывод | ADC1_IN16, FDCAN2_RX (AF3), I2C2_SMBA (AF8), I2S2_WS (AF0), LPUART1_DE (AF1), LPUART1_RTS (AF1), SPI2_NSS (AF0), TIM15_BK (AF5), TIM1_BK (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6) |
| E8 | PA2 | ввод-вывод | ADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1 (AF4), UCPD1_FRSTX2 (AF4), USART2_TX (AF1) |
| E10 | PA1 | ввод-вывод | ADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4) |
| E12 | VSS | питание | — |
| F1 | PA8 | ввод-вывод | CRS1_SYNC (AF4), I2C2_SMBA (AF8), I2S2_WS (AF1), LPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1 |
| F3 | PB15 | ввод-вывод | I2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), UCPD1_CC2, USART6_CTS (AF8), USART6_NSS (AF8) |
| F5 | PB11 | ввод-вывод | ADC1_EXTI11, ADC1_IN15, COMP2_OUT (AF7), I2C2_SDA (AF6), I2S2_SD (AF0), LPUART1_TX (AF1), SPI2_MOSI (AF0), TIM2_CH4 (AF2), USART3_RX (AF4) |
| F7 | PA6 | ввод-вывод | ADC1_IN6, COMP1_OUT (AF7), I2C2_SDA (AF8), I2C3_SDA (AF9), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4), USART6_CTS (AF3), USART6_NSS (AF3) |
| F9 | PA5 | ввод-вывод | ADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_TX (AF4), USART6_RX (AF3) |
| F11 | PF2-NRST | ввод-вывод | LPUART2_DE (AF3), LPUART2_RTS (AF3), LPUART2_TX (AF1), RCC_MCO (AF0) |
| F13 | PF0-OSC_IN | ввод-вывод | CRS1_SYNC (AF0), RCC_OSC_IN, TIM14_CH1 (AF2) |
| G2 | PB14 | ввод-вывод | I2C2_SDA (AF6), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), UCPD1_FRSTX1 (AF1), UCPD1_FRSTX2 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART6_CK (AF8), USART6_DE (AF8), USART6_RTS (AF8) |
| G4 | PB2 | ввод-вывод | ADC1_IN10, COMP1_INP, COMP3_INM, I2S2_MCK (AF1), LPTIM1_OUT (AF5), RCC_MCO_2 (AF3), SPI2_MISO (AF1), USART3_TX (AF4) |
| G6 | PC5 | ввод-вывод | ADC1_IN18, COMP1_INP, FDCAN1_TX (AF3), SYS_WKUP5, TIM2_CH2 (AF2), USART1_RX (AF1), USART3_RX (AF0) |
| G8 | PC4 | ввод-вывод | ADC1_IN17, COMP1_INM, FDCAN1_RX (AF3), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART1_TX (AF1), USART3_TX (AF0) |
| G10 | PA4 | ввод-вывод | ADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), I2S2_SD (AF1), LPTIM2_OUT (AF5), RTC_OUT2, SPI1_NSS (AF0), SPI2_MOSI (AF1), SPI3_NSS (AF9), TIM14_CH1 (AF4), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART6_TX (AF3), USB_NOE (AF2) |
| G12 | PF1-OSC_OUT | ввод-вывод | RCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2) |
| H1 | PB13 | ввод-вывод | FDCAN2_TX (AF3), I2C2_SCL (AF6), I2S2_CK (AF0), LPUART1_CTS (AF1), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4) |
| H3 | PB10 | ввод-вывод | ADC1_IN11, CEC (AF0), COMP1_OUT (AF7), I2C2_SCL (AF6), I2S2_CK (AF5), LPUART1_RX (AF1), SPI2_SCK (AF5), TIM2_CH3 (AF2), USART3_TX (AF4) |
| H5 | PB1 | ввод-вывод | ADC1_IN9, COMP1_INM, COMP3_OUT (AF7), FDCAN2_TX (AF3), LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART5_RX (AF8) |
| H7 | PB0 | ввод-вывод | ADC1_IN8, COMP1_OUT (AF7), COMP3_INP, FDCAN2_RX (AF3), I2S1_WS (AF0), LPTIM1_OUT (AF5), LPUART2_CTS (AF10), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_RX (AF4), USART5_TX (AF8) |
| H9 | PA7 | ввод-вывод | ADC1_IN7, COMP2_OUT (AF7), I2C2_SCL (AF8), I2C3_SCL (AF9), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3) |
| H11 | PA3 | ввод-вывод | ADC1_IN3, COMP2_INP, I2S2_MCK (AF0), LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), UCPD2_FRSTX1 (AF4), UCPD2_FRSTX2 (AF4), USART2_RX (AF1) |
| H13 | PA0 | ввод-вывод | ADC1_IN0, COMP1_INM, COMP1_OUT (AF7), I2S2_CK (AF0), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C10 | резервное питание: часы реального времени и резервные регистры |
| VDD | D13 | питание цифровой части и линий ввода-вывода |
| VDDIO2 | D1 | питание отдельной группы линий ввода-вывода |
| VSS | E2, E12 | общий провод (земля) |
| UCPD1_DBCC1 | E4 | — |
| UCPD1_DBCC2 | C4 | — |
| VREF+ | D11 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32G0B1NEYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32G0B1NE | STM32G0B1NEYx | 512 КБ | 144 КБ |
Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP52, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32G0C1NE | STM32G0x1 | 52 из 52 | выводы совпадают полностью |
Частые вопросы
На каких выводах USART1 у STM32G0B1NE?
В корпусе WLCSP52 сигнал USART1_TX выведен на PA9 (шарик C2, AF1) или PB6 (шарик C8, AF0) или PA9 (шарик E4, AF1) или PC4 (шарик G8, AF1), USART1_RX — на PA10 (шарик B1, AF1) или PA10 (шарик C4, AF1) или PB7 (шарик D7, AF0) или PC5 (шарик G6, AF1).
Где у STM32G0B1NE выводы SWD для программатора?
SWDIO — PA13 (шарик B3, AF0), SWCLK — PA14-BOOT0 (шарик B5, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32G0B1NE?
I2C1_SCL — PB8 (шарик A12, AF6) или PA9 (шарик C2, AF6) или PB6 (шарик C8, AF6) или PA9 (шарик E4, AF6), I2C1_SDA — PA10 (шарик B1, AF6) или PA10 (шарик C4, AF6) или PB7 (шарик D7, AF6) или PB9 (шарик D9, AF6).
Сколько выводов ввода-вывода у STM32G0B1NE в корпусе WLCSP52?
46 из 52. Ещё 5 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Почему у STM32G0B1NE в корпусе WLCSP52 на одном выводе несколько линий порта?
У корпуса WLCSP52 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: шарик B1 — PA12 или PA10; шарик C2 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
Какое напряжение питания у STM32G0B1NE?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32G0Cortex-M0+, до 64 МГц: G030–G0B0 Value line, G031–G0C1 — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
