STM32G0C1NE в корпусе WLCSP52: распиновка

STM32G0C1NE — микроконтроллер STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус WLCSP52 — 52 шарика, из них 46 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 64 МГц
Флеш-память
512 КБ
ОЗУ
144 КБ
Корпус
WLCSP52, 52 шарика
Линий ввода-вывода
46
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP52

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32G0C1NE в корпусе WLCSP52, вид сверхуABCDEFGH12345678910111213PA15 — шарик A2: I2C2_SMBA, I2S1_WS, RCC_MCO_2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART3_CK, USART3_DE, USART3_RTS, USART4_CK, USART4_DE, USART4_RTS, USB_NOEPA15PD0 — шарик A4: FDCAN1_RX, I2S2_WS, SPI2_NSS, TIM16_CH1, UCPD2_CC1PD0PD3 — шарик A6: I2S2_MCK, SPI2_MISO, TIM1_CH2N, UCPD2_DBCC2, USART2_CTS, USART2_NSS, USART5_TXPD3PB3 — шарик A8: COMP2_INM, I2C2_SCL, I2C3_SCL, I2S1_CK, SPI1_SCK, SPI3_SCK, TIM1_CH2, TIM2_CH2, USART1_CK, USART1_DE, USART1_RTS, USART5_TXPB3PB5 — шарик A10: COMP2_OUT, FDCAN2_RX, I2C1_SMBA, I2S1_SD, LPTIM1_IN1, SPI1_MOSI, SPI3_MOSI, SYS_WKUP6, TIM16_BK, TIM3_CH2, USART5_CK, USART5_DE, USART5_RTSPB5PB8 — шарик A12: CEC, FDCAN1_RX, I2C1_SCL, I2S2_CK, SPI2_SCK, TIM15_BK, TIM16_CH1, TIM4_CH3, USART3_TX, USART6_TXPB8PA12 [PA10] / PA10 [PA12] — шарик B1: COMP2_OUT, FDCAN1_TX, I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, USB_DP, I2C1_SDA, I2C2_SDA, I2S2_SD, RCC_MCO_2, SPI2_MOSI, TIM17_BK, TIM1_CH3, UCPD1_DBCC2, USART1_RXPA12/PA10PA13 — шарик B3: IR_OUT, LPUART2_RX, SYS_SWDIO, USB_NOEPA13PA14-BOOT0 — шарик B5: LPUART2_TX, SYS_SWCLK, USART2_TXPA14PD2 — шарик B7: TIM1_CH1N, TIM3_ETR, UCPD2_CC2, USART3_CK, USART3_DE, USART3_RTS, USART5_RXPD2PB4 — шарик B9: COMP2_INP, I2C2_SDA, I2C3_SDA, I2S1_MCK, SPI1_MISO, SPI3_MISO, TIM17_BK, TIM3_CH1, USART1_CTS, USART1_NSS, USART5_RXPB4PC13 — шарик B11: RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BKPC13PC14-OSC32_IN — шарик B13: RCC_OSC32_IN, TIM1_BK2PC14PA11 [PA9] / PA9 [PA11] — шарик C2: ADC1_EXTI11, COMP1_OUT, FDCAN1_RX, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, I2S2_MCK, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, UCPD1_DBCC1, USART1_TXPA11/PA9PA10 / UCPD1_DBCC2 — шарик C4: I2C1_SDA, I2C2_SDA, I2S2_SD, RCC_MCO_2, SPI2_MOSI, TIM17_BK, TIM1_CH3, UCPD1_DBCC2, USART1_RX, UCPD1_DBCC2PA10/UCPD1_DBCC2PD1 — шарик C6: FDCAN1_TX, I2S2_CK, SPI2_SCK, TIM17_CH1, UCPD2_DBCC1PD1PB6 — шарик C8: COMP2_INP, FDCAN2_TX, I2C1_SCL, I2S2_MCK, LPTIM1_ETR, LPUART2_TX, SPI2_MISO, TIM16_CH1N, TIM1_CH3, TIM4_CH1, USART1_TX, USART5_CTS, USART5_NSSPB6VBAT — шарик C10VBATPC15-OSC32_OUT — шарик C12: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN, TIM15_BKPC15VDDIO2 — шарик D1VDDIO2PC7 — шарик D3: LPUART2_RX, TIM2_CH4, TIM3_CH2, UCPD2_FRSTX1, UCPD2_FRSTX2PC7PC6 — шарик D5: LPUART2_TX, TIM2_CH3, TIM3_CH1, UCPD1_FRSTX1, UCPD1_FRSTX2PC6PB7 — шарик D7: COMP2_INM, I2C1_SDA, I2S2_SD, LPTIM1_IN2, LPUART2_RX, SPI2_MOSI, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, USART1_RX, USART4_CTS, USART4_NSSPB7PB9 — шарик D9: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1, TIM4_CH4, UCPD2_FRSTX1, UCPD2_FRSTX2, USART3_RX, USART6_RXPB9VREF+ — шарик D11: VREFBUF_OUTVREF+VDD — шарик D13VDDVSS — шарик E2VSSPA9 / UCPD1_DBCC1 — шарик E4: DAC1_EXTI9, I2C1_SCL, I2C2_SCL, I2S2_MCK, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, UCPD1_DBCC1, USART1_TX, UCPD1_DBCC1PA9/UCPD1_DBCC1PB12 — шарик E6: ADC1_IN16, FDCAN2_RX, I2C2_SMBA, I2S2_WS, LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM15_BK, TIM1_BK, UCPD2_FRSTX1, UCPD2_FRSTX2PB12PA2 — шарик E8: ADC1_IN2, COMP2_INM, COMP2_OUT, I2S1_SD, LPUART1_TX, RCC_LSCO, SPI1_MOSI, SYS_WKUP4, TIM15_CH1, TIM2_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TXPA2PA1 — шарик E10: ADC1_IN1, COMP1_INP, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_CK, USART2_DE, USART2_RTS, USART4_RXPA1VSS — шарик E12VSSPA8 — шарик F1: CRS1_SYNC, I2C2_SMBA, I2S2_WS, LPTIM2_OUT, RCC_MCO, SPI2_NSS, TIM1_CH1, UCPD1_CC1PA8PB15 — шарик F3: I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N, UCPD1_CC2, USART6_CTS, USART6_NSSPB15PB11 — шарик F5: ADC1_EXTI11, ADC1_IN15, COMP2_OUT, I2C2_SDA, I2S2_SD, LPUART1_TX, SPI2_MOSI, TIM2_CH4, USART3_RXPB11PA6 — шарик F7: ADC1_IN6, COMP1_OUT, I2C2_SDA, I2C3_SDA, I2S1_MCK, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BK, TIM3_CH1, USART3_CTS, USART3_NSS, USART6_CTS, USART6_NSSPA6PA5 — шарик F9: ADC1_IN5, CEC, DAC1_OUT2, I2S1_CK, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TX, USART6_RXPA5PF2-NRST — шарик F11: LPUART2_DE, LPUART2_RTS, LPUART2_TX, RCC_MCOPF2PF0-OSC_IN — шарик F13: CRS1_SYNC, RCC_OSC_IN, TIM14_CH1PF0PB14 — шарик G2: I2C2_SDA, I2S2_MCK, SPI2_MISO, TIM15_CH1, TIM1_CH2N, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_CK, USART3_DE, USART3_RTS, USART6_CK, USART6_DE, USART6_RTSPB14PB2 — шарик G4: ADC1_IN10, COMP1_INP, COMP3_INM, I2S2_MCK, LPTIM1_OUT, RCC_MCO_2, SPI2_MISO, USART3_TXPB2PC5 — шарик G6: ADC1_IN18, COMP1_INP, FDCAN1_TX, SYS_WKUP5, TIM2_CH2, USART1_RX, USART3_RXPC5PC4 — шарик G8: ADC1_IN17, COMP1_INM, FDCAN1_RX, TIM2_CH1, TIM2_ETR, USART1_TX, USART3_TXPC4PA4 — шарик G10: ADC1_IN4, DAC1_OUT1, I2S1_WS, I2S2_SD, LPTIM2_OUT, RTC_OUT2, SPI1_NSS, SPI2_MOSI, SPI3_NSS, TIM14_CH1, UCPD2_FRSTX1, UCPD2_FRSTX2, USART6_TX, USB_NOEPA4PF1-OSC_OUT — шарик G12: RCC_OSC_EN, RCC_OSC_OUT, TIM15_CH1NPF1PB13 — шарик H1: FDCAN2_TX, I2C2_SCL, I2S2_CK, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, USART3_CTS, USART3_NSSPB13PB10 — шарик H3: ADC1_IN11, CEC, COMP1_OUT, I2C2_SCL, I2S2_CK, LPUART1_RX, SPI2_SCK, TIM2_CH3, USART3_TXPB10PB1 — шарик H5: ADC1_IN9, COMP1_INM, COMP3_OUT, FDCAN2_TX, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM14_CH1, TIM1_CH3N, TIM3_CH4, USART3_CK, USART3_DE, USART3_RTS, USART5_RXPB1PB0 — шарик H7: ADC1_IN8, COMP1_OUT, COMP3_INP, FDCAN2_RX, I2S1_WS, LPTIM1_OUT, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RX, USART5_TXPB0PA7 — шарик H9: ADC1_IN7, COMP2_OUT, I2C2_SCL, I2C3_SCL, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, UCPD1_FRSTX1, UCPD1_FRSTX2, USART6_CK, USART6_DE, USART6_RTSPA7PA3 — шарик H11: ADC1_IN3, COMP2_INP, I2S2_MCK, LPUART1_RX, SPI2_MISO, TIM15_CH2, TIM2_CH4, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_RXPA3PA0 — шарик H13: ADC1_IN0, COMP1_INM, COMP1_OUT, I2S2_CK, LPTIM1_OUT, RTC_TAMP_IN2, SPI2_SCK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_CTS, USART2_NSS, USART4_TXPA0WLCSP52, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

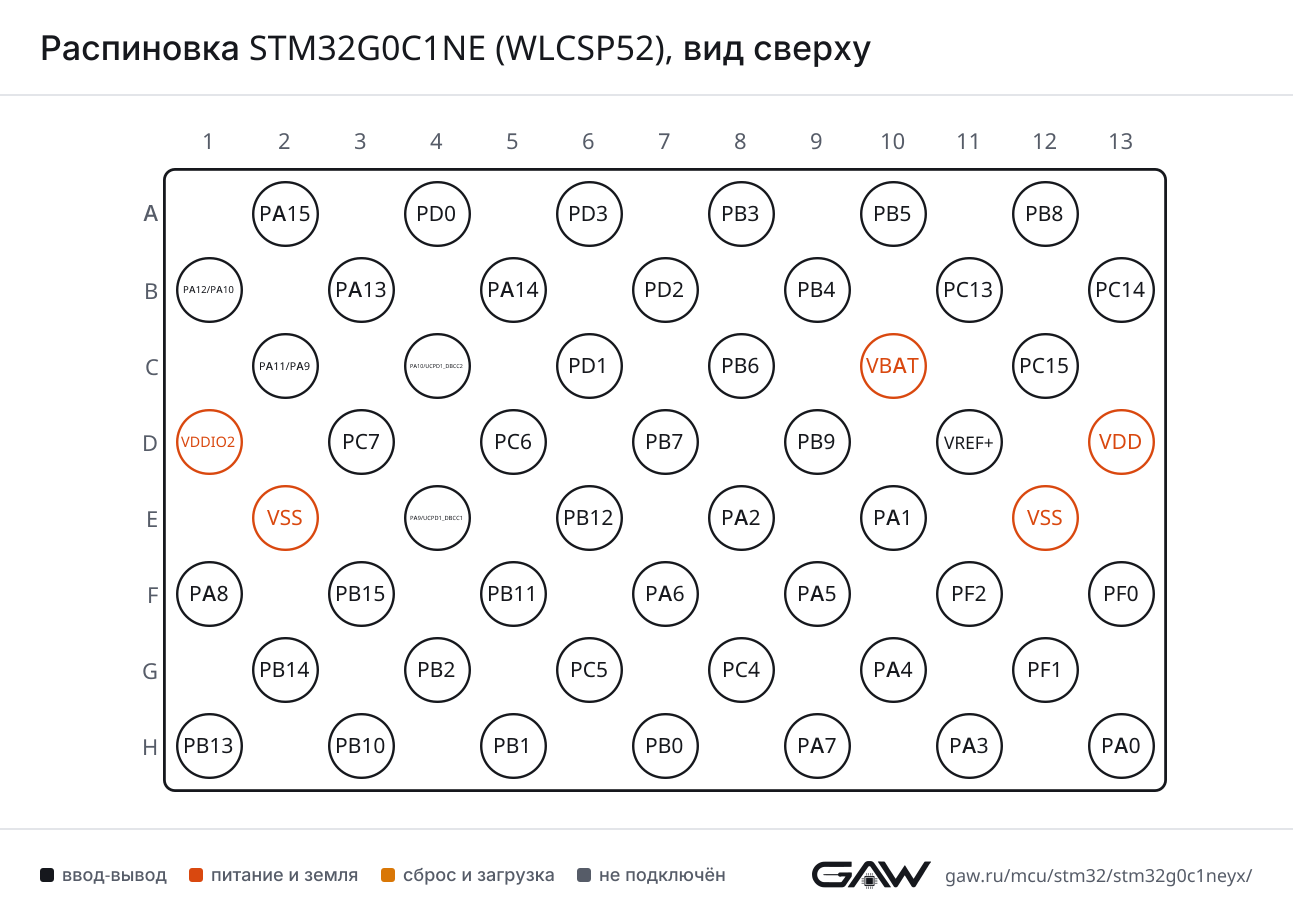

Распиновка STM32G0C1NE (WLCSP52), вид сверхуРаспиновка WLCSP52 картинкой
PNG, 1293 × 920 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB3 (A8, AF4), PA12 (B1, AF1)
CTSPB4 (B9, AF4), PA11 (C2, AF1)
DEPB3 (A8, AF4), PA12 (B1, AF1)
NSSPB4 (B9, AF4), PA11 (C2, AF1)
RTSPB3 (A8, AF4), PA12 (B1, AF1)
RXPA10 (B1, AF1), PA10 (C4, AF1), PB7 (D7, AF0), PC5 (G6, AF1)
TXPA9 (C2, AF1), PB6 (C8, AF0), PA9 (E4, AF1), PC4 (G8, AF1)
USART2CKPA1 (E10, AF1)
CTSPD3 (A6, AF0), PA0 (H13, AF1)
DEPA1 (E10, AF1)
NSSPD3 (A6, AF0), PA0 (H13, AF1)
RTSPA1 (E10, AF1)
RXPA15 (A2, AF1), PA3 (H11, AF1)
TXPA14-BOOT0 (B5, AF1), PA2 (E8, AF1)
USART3CKPA15 (A2, AF5), PD2 (B7, AF0), PB14 (G2, AF4), PB1 (H5, AF4)
CTSPA6 (F7, AF4), PB13 (H1, AF4)
DEPA15 (A2, AF5), PD2 (B7, AF0), PB14 (G2, AF4), PB1 (H5, AF4)
NSSPA6 (F7, AF4), PB13 (H1, AF4)
RTSPA15 (A2, AF5), PD2 (B7, AF0), PB14 (G2, AF4), PB1 (H5, AF4)
RXPB9 (D9, AF4), PB11 (F5, AF4), PC5 (G6, AF0), PB0 (H7, AF4)
TXPB8 (A12, AF4), PA5 (F9, AF4), PB2 (G4, AF4), PC4 (G8, AF0), PB10 (H3, AF4)
USART4CKPA15 (A2, AF4)
CTSPB7 (D7, AF4)
DEPA15 (A2, AF4)
NSSPB7 (D7, AF4)
RTSPA15 (A2, AF4)
RXPA1 (E10, AF4)
TXPA0 (H13, AF4)
USART5CKPB5 (A10, AF8)
CTSPB6 (C8, AF8)
DEPB5 (A10, AF8)
NSSPB6 (C8, AF8)
RTSPB5 (A10, AF8)
RXPD2 (B7, AF3), PB4 (B9, AF3), PB1 (H5, AF8)
TXPD3 (A6, AF3), PB3 (A8, AF3), PB0 (H7, AF8)
USART6CKPB14 (G2, AF8), PA7 (H9, AF3)
CTSPB15 (F3, AF8), PA6 (F7, AF3)
DEPB14 (G2, AF8), PA7 (H9, AF3)
NSSPB15 (F3, AF8), PA6 (F7, AF3)
RTSPB14 (G2, AF8), PA7 (H9, AF3)
RXPB9 (D9, AF8), PA5 (F9, AF3)
TXPB8 (A12, AF8), PA4 (G10, AF3)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (F7, AF6), PB13 (H1, AF1)
DEPB12 (E6, AF1), PB1 (H5, AF6)
RTSPB12 (E6, AF1), PB1 (H5, AF6)
RXPB10 (H3, AF1), PA3 (H11, AF6)
TXPA2 (E8, AF6), PB11 (F5, AF1)
LPUART2CTSPB0 (H7, AF10)
DEPF2-NRST (F11, AF3), PB1 (H5, AF10)
RTSPF2-NRST (F11, AF3), PB1 (H5, AF10)
RXPA13 (B3, AF10), PC7 (D3, AF3), PB7 (D7, AF10)
TXPA14-BOOT0 (B5, AF10), PB6 (C8, AF10), PC6 (D5, AF3), PF2-NRST (F11, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (B9, AF0), PA11 (C2, AF0), PA6 (F7, AF0)
MOSIPB5 (A10, AF0), PA12 (B1, AF0), PA2 (E8, AF0), PA7 (H9, AF0)
NSSPA15 (A2, AF0), PA4 (G10, AF0), PB0 (H7, AF0)
SCKPB3 (A8, AF0), PA1 (E10, AF0), PA5 (F9, AF0)
SPI2MISOPD3 (A6, AF1), PA9 (C2, AF4), PB6 (C8, AF4), PA9 (E4, AF4), PB14 (G2, AF0), PB2 (G4, AF1), PA3 (H11, AF0)
MOSIPA10 (B1, AF0), PA10 (C4, AF0), PB7 (D7, AF1), PB15 (F3, AF0), PB11 (F5, AF0), PA4 (G10, AF1)
NSSPD0 (A4, AF1), PB9 (D9, AF5), PB12 (E6, AF0), PA8 (F1, AF1)
SCKPB8 (A12, AF1), PD1 (C6, AF1), PB13 (H1, AF0), PB10 (H3, AF5), PA0 (H13, AF0)
SPI3MISOPB4 (B9, AF9)
MOSIPB5 (A10, AF9)
NSSPA15 (A2, AF9), PA4 (G10, AF9)
SCKPB3 (A8, AF9)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (B1, AF5)
I2S1CKPB3 (A8, AF0), PA1 (E10, AF0), PA5 (F9, AF0)
MCKPB4 (B9, AF0), PA11 (C2, AF0), PA6 (F7, AF0)
SDPB5 (A10, AF0), PA12 (B1, AF0), PA2 (E8, AF0), PA7 (H9, AF0)
WSPA15 (A2, AF0), PA4 (G10, AF0), PB0 (H7, AF0)
I2S2CKPB8 (A12, AF1), PD1 (C6, AF1), PB13 (H1, AF0), PB10 (H3, AF5), PA0 (H13, AF0)
MCKPD3 (A6, AF1), PA9 (C2, AF4), PB6 (C8, AF4), PA9 (E4, AF4), PB14 (G2, AF0), PB2 (G4, AF1), PA3 (H11, AF0)
SDPA10 (B1, AF0), PA10 (C4, AF0), PB7 (D7, AF1), PB15 (F3, AF0), PB11 (F5, AF0), PA4 (G10, AF1)
WSPD0 (A4, AF1), PB9 (D9, AF5), PB12 (E6, AF0), PA8 (F1, AF1)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A12, AF6), PA9 (C2, AF6), PB6 (C8, AF6), PA9 (E4, AF6)
SDAPA10 (B1, AF6), PA10 (C4, AF6), PB7 (D7, AF6), PB9 (D9, AF6)
SMBAPB5 (A10, AF6), PA1 (E10, AF6)
I2C2SCLPB3 (A8, AF8), PA11 (C2, AF6), PA9 (C2, AF8), PA9 (E4, AF8), PB13 (H1, AF6), PB10 (H3, AF6), PA7 (H9, AF8)
SDAPA12 (B1, AF6), PA10 (B1, AF8), PB4 (B9, AF8), PA10 (C4, AF8), PB11 (F5, AF6), PA6 (F7, AF8), PB14 (G2, AF6)
SMBAPA15 (A2, AF8), PB12 (E6, AF8), PA8 (F1, AF8)
I2C3SCLPB3 (A8, AF6), PA7 (H9, AF9)
SDAPB4 (B9, AF6), PA6 (F7, AF9)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPD0 (A4, AF3), PB8 (A12, AF3), PA11 (C2, AF3), PC4 (G8, AF3)
TXPA12 (B1, AF3), PD1 (C6, AF3), PB9 (D9, AF3), PC5 (G6, AF3)
FDCAN2RXPB5 (A10, AF3), PB12 (E6, AF3), PB0 (H7, AF3)
TXPB6 (C8, AF3), PB13 (H1, AF3), PB1 (H5, AF3)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C2)
DPPA12 (B1)
NOEPA15 (A2, AF6), PA13 (B3, AF2), PA4 (G10, AF2)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA8 (F1)
CC2PB15 (F3)
DBCC1PA9 (C2), PA9 (E4), UCPD1_DBCC1 (E4)
DBCC2PA10 (B1), PA10 (C4), UCPD1_DBCC2 (C4)
FRSTX1PC6 (D5, AF0), PA2 (E8, AF4), PA5 (F9, AF6), PB14 (G2, AF1), PB0 (H7, AF6), PA7 (H9, AF6)
FRSTX2PC6 (D5, AF0), PA2 (E8, AF4), PA5 (F9, AF6), PB14 (G2, AF1), PB0 (H7, AF6), PA7 (H9, AF6)
UCPD2CC1PD0 (A4)
CC2PD2 (B7)
DBCC1PD1 (C6)
DBCC2PD3 (A6)
FRSTX1PC7 (D3, AF0), PB9 (D9, AF1), PB12 (E6, AF6), PA4 (G10, AF6), PA3 (H11, AF4), PA0 (H13, AF6)
FRSTX2PC7 (D3, AF0), PB9 (D9, AF1), PB12 (E6, AF6), PA4 (G10, AF6), PA3 (H11, AF4), PA0 (H13, AF6)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB8 (A12, AF0), PA5 (F9, AF1), PB10 (H3, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C2), PB11 (F5)
IN0PA0 (H13)
IN1PA1 (E10)
IN2PA2 (E8)
IN3PA3 (H11)
IN4PA4 (G10)
IN5PA5 (F9)
IN6PA6 (F7)
IN7PA7 (H9)
IN8PB0 (H7)
IN9PB1 (H5)
IN10PB2 (G4)
IN11PB10 (H3)
IN15PB11 (F5)
IN16PB12 (E6)
IN17PC4 (G8)
IN18PC5 (G6)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (C2), PB9 (D9), PA9 (E4)
OUT1PA4 (G10)
OUT2PA5 (F9)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (G8), PB1 (H5), PA0 (H13)
INPPA1 (E10), PB2 (G4), PC5 (G6)
OUTPA11 (C2, AF7), PA6 (F7, AF7), PB10 (H3, AF7), PB0 (H7, AF7), PA0 (H13, AF7)
COMP2INMPB3 (A8), PB7 (D7), PA2 (E8)
INPPB4 (B9), PB6 (C8), PA3 (H11)
OUTPB5 (A10, AF7), PA12 (B1, AF7), PA2 (E8, AF7), PB11 (F5, AF7), PA7 (H9, AF7)
COMP3INMPB2 (G4)
INPPB0 (H7)
OUTPB1 (H5, AF7)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (D11)

TIM — таймер

БлокСигналВыводы
TIM1BKPC13 (B11, AF2), PB12 (E6, AF2), PA6 (F7, AF2)
BK2PC14-OSC32_IN (B13, AF2), PA11 (C2, AF5)
CH1PA8 (F1, AF2)
CH1NPD2 (B7, AF2), PB13 (H1, AF2), PA7 (H9, AF2)
CH2PB3 (A8, AF1), PA9 (C2, AF2), PA9 (E4, AF2)
CH2NPD3 (A6, AF2), PB14 (G2, AF2), PB0 (H7, AF2)
CH3PA10 (B1, AF2), PA10 (C4, AF2), PB6 (C8, AF1)
CH3NPB15 (F3, AF2), PB1 (H5, AF2)
CH4PA11 (C2, AF2)
ETRPA12 (B1, AF2)
TIM2CH1PA15 (A2, AF2), PA5 (F9, AF2), PC4 (G8, AF2), PA0 (H13, AF2)
CH2PB3 (A8, AF2), PA1 (E10, AF2), PC5 (G6, AF2)
CH3PC6 (D5, AF2), PA2 (E8, AF2), PB10 (H3, AF2)
CH4PC7 (D3, AF2), PB11 (F5, AF2), PA3 (H11, AF2)
ETRPA15 (A2, AF2), PA5 (F9, AF2), PC4 (G8, AF2), PA0 (H13, AF2)
TIM3CH1PB4 (B9, AF1), PC6 (D5, AF1), PA6 (F7, AF1)
CH2PB5 (A10, AF1), PC7 (D3, AF1), PA7 (H9, AF1)
CH3PB0 (H7, AF1)
CH4PB1 (H5, AF1)
ETRPD2 (B7, AF1)
TIM4CH1PB6 (C8, AF9)
CH2PB7 (D7, AF9)
CH3PB8 (A12, AF9)
CH4PB9 (D9, AF9)
TIM14CH1PF0-OSC_IN (F13, AF2), PA4 (G10, AF4), PB1 (H5, AF0), PA7 (H9, AF4)
TIM15BKPB8 (A12, AF5), PA9 (C2, AF5), PC15-OSC32_OUT (C12, AF2), PA9 (E4, AF5), PB12 (E6, AF5)
CH1PA2 (E8, AF5), PB14 (G2, AF5)
CH1NPA1 (E10, AF5), PB15 (F3, AF4), PF1-OSC_OUT (G12, AF2), PB13 (H1, AF5)
CH2PB15 (F3, AF5), PA3 (H11, AF5)
TIM16BKPB5 (A10, AF2)
CH1PD0 (A4, AF2), PB8 (A12, AF2), PA6 (F7, AF5)
CH1NPB6 (C8, AF2)
TIM17BKPA10 (B1, AF5), PB4 (B9, AF5), PA10 (C4, AF5)
CH1PD1 (C6, AF2), PB9 (D9, AF2), PA7 (H9, AF5)
CH1NPB7 (D7, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (C8, AF5)
IN1PB5 (A10, AF5)
IN2PB7 (D7, AF5)
OUTPB2 (G4, AF5), PB0 (H7, AF5), PA0 (H13, AF5)
LPTIM2ETRPA5 (F9, AF5)
IN1PB1 (H5, AF5)
OUTPA8 (F1, AF5), PA4 (G10, AF5)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (B11)
OUT2PA4 (G10)
REFINPB15 (F3)
TSPC13 (B11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (B5, AF0)
SWDIOPA13 (B3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (E8)
MCOPA9 (C2, AF0), PA9 (E4, AF0), PA8 (F1, AF0), PF2-NRST (F11, AF0)
MCO_2PA15 (A2, AF3), PA10 (B1, AF3), PA10 (C4, AF3), PB2 (G4, AF3)
OSC_ENPC15-OSC32_OUT (C12, AF1), PF1-OSC_OUT (G12, AF0)
OSC_INPF0-OSC_IN (F13)
OSC_OUTPF1-OSC_OUT (G12)
OSC32_ENPC15-OSC32_OUT (C12, AF0)
OSC32_INPC14-OSC32_IN (B13)
OSC32_OUTPC15-OSC32_OUT (C12)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP_IN1PC13 (B11)
RTC_TAMP_IN2PA0 (H13)
SYS_WKUP1PA0 (H13)
SYS_WKUP2PC13 (B11)
SYS_WKUP4PA2 (E8)
SYS_WKUP5PC5 (G6)
SYS_WKUP6PB5 (A10)

Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).

Таблица выводов

Все 52 шарика корпуса WLCSP52 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: шарик B1 — PA12 или PA10; шарик C2 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ШарикИмяТипФункции
A2PA15ввод-выводI2C2_SMBA (AF8), I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), SPI3_NSS (AF9), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4), USB_NOE (AF6)
A4PD0ввод-выводFDCAN1_RX (AF3), I2S2_WS (AF1), SPI2_NSS (AF1), TIM16_CH1 (AF2), UCPD2_CC1
A6PD3ввод-выводI2S2_MCK (AF1), SPI2_MISO (AF1), TIM1_CH2N (AF2), UCPD2_DBCC2, USART2_CTS (AF0), USART2_NSS (AF0), USART5_TX (AF3)
A8PB3ввод-выводCOMP2_INM, I2C2_SCL (AF8), I2C3_SCL (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), SPI3_SCK (AF9), TIM1_CH2 (AF1), TIM2_CH2 (AF2), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART5_TX (AF3)
A10PB5ввод-выводCOMP2_OUT (AF7), FDCAN2_RX (AF3), I2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SPI3_MOSI (AF9), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1), USART5_CK (AF8), USART5_DE (AF8), USART5_RTS (AF8)
A12PB8ввод-выводCEC (AF0), FDCAN1_RX (AF3), I2C1_SCL (AF6), I2S2_CK (AF1), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), TIM4_CH3 (AF9), USART3_TX (AF4), USART6_TX (AF8)
B1PA12ввод-выводCOMP2_OUT (AF7), FDCAN1_TX (AF3), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
B1PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1)
B3PA13ввод-выводIR_OUT (AF1), LPUART2_RX (AF10), SYS_SWDIO (AF0), USB_NOE (AF2)
B5PA14-BOOT0ввод-выводLPUART2_TX (AF10), SYS_SWCLK (AF0), USART2_TX (AF1)
B7PD2ввод-выводTIM1_CH1N (AF2), TIM3_ETR (AF1), UCPD2_CC2, USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0), USART5_RX (AF3)
B9PB4ввод-выводCOMP2_INP, I2C2_SDA (AF8), I2C3_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), SPI3_MISO (AF9), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4), USART5_RX (AF3)
B11PC13ввод-выводRTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK (AF2)
B13PC14-OSC32_INввод-выводRCC_OSC32_IN, TIM1_BK2 (AF2)
C2PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF7), FDCAN1_RX (AF3), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM
C2PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1)
C4PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1)
C4UCPD1_DBCC2служебныйUCPD1_DBCC2
C6PD1ввод-выводFDCAN1_TX (AF3), I2S2_CK (AF1), SPI2_SCK (AF1), TIM17_CH1 (AF2), UCPD2_DBCC1
C8PB6ввод-выводCOMP2_INP, FDCAN2_TX (AF3), I2C1_SCL (AF6), I2S2_MCK (AF4), LPTIM1_ETR (AF5), LPUART2_TX (AF10), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), TIM4_CH1 (AF9), USART1_TX (AF0), USART5_CTS (AF8), USART5_NSS (AF8)
C10VBATпитание—
C12PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
D1VDDIO2питание—
D3PC7ввод-выводLPUART2_RX (AF3), TIM2_CH4 (AF2), TIM3_CH2 (AF1), UCPD2_FRSTX1 (AF0), UCPD2_FRSTX2 (AF0)
D5PC6ввод-выводLPUART2_TX (AF3), TIM2_CH3 (AF2), TIM3_CH1 (AF1), UCPD1_FRSTX1 (AF0), UCPD1_FRSTX2 (AF0)
D7PB7ввод-выводCOMP2_INM, I2C1_SDA (AF6), I2S2_SD (AF1), LPTIM1_IN2 (AF5), LPUART2_RX (AF10), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), TIM4_CH2 (AF9), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4)
D9PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF3), I2C1_SDA (AF6), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM4_CH4 (AF9), UCPD2_FRSTX1 (AF1), UCPD2_FRSTX2 (AF1), USART3_RX (AF4), USART6_RX (AF8)
D11VREF+служебныйVREFBUF_OUT
D13VDDпитание—
E2VSSпитание—
E4PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1)
E4UCPD1_DBCC1служебныйUCPD1_DBCC1
E6PB12ввод-выводADC1_IN16, FDCAN2_RX (AF3), I2C2_SMBA (AF8), I2S2_WS (AF0), LPUART1_DE (AF1), LPUART1_RTS (AF1), SPI2_NSS (AF0), TIM15_BK (AF5), TIM1_BK (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6)
E8PA2ввод-выводADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1 (AF4), UCPD1_FRSTX2 (AF4), USART2_TX (AF1)
E10PA1ввод-выводADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
E12VSSпитание—
F1PA8ввод-выводCRS1_SYNC (AF4), I2C2_SMBA (AF8), I2S2_WS (AF1), LPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1
F3PB15ввод-выводI2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), UCPD1_CC2, USART6_CTS (AF8), USART6_NSS (AF8)
F5PB11ввод-выводADC1_EXTI11, ADC1_IN15, COMP2_OUT (AF7), I2C2_SDA (AF6), I2S2_SD (AF0), LPUART1_TX (AF1), SPI2_MOSI (AF0), TIM2_CH4 (AF2), USART3_RX (AF4)
F7PA6ввод-выводADC1_IN6, COMP1_OUT (AF7), I2C2_SDA (AF8), I2C3_SDA (AF9), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4), USART6_CTS (AF3), USART6_NSS (AF3)
F9PA5ввод-выводADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_TX (AF4), USART6_RX (AF3)
F11PF2-NRSTввод-выводLPUART2_DE (AF3), LPUART2_RTS (AF3), LPUART2_TX (AF1), RCC_MCO (AF0)
F13PF0-OSC_INввод-выводCRS1_SYNC (AF0), RCC_OSC_IN, TIM14_CH1 (AF2)
G2PB14ввод-выводI2C2_SDA (AF6), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), UCPD1_FRSTX1 (AF1), UCPD1_FRSTX2 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART6_CK (AF8), USART6_DE (AF8), USART6_RTS (AF8)
G4PB2ввод-выводADC1_IN10, COMP1_INP, COMP3_INM, I2S2_MCK (AF1), LPTIM1_OUT (AF5), RCC_MCO_2 (AF3), SPI2_MISO (AF1), USART3_TX (AF4)
G6PC5ввод-выводADC1_IN18, COMP1_INP, FDCAN1_TX (AF3), SYS_WKUP5, TIM2_CH2 (AF2), USART1_RX (AF1), USART3_RX (AF0)
G8PC4ввод-выводADC1_IN17, COMP1_INM, FDCAN1_RX (AF3), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART1_TX (AF1), USART3_TX (AF0)
G10PA4ввод-выводADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), I2S2_SD (AF1), LPTIM2_OUT (AF5), RTC_OUT2, SPI1_NSS (AF0), SPI2_MOSI (AF1), SPI3_NSS (AF9), TIM14_CH1 (AF4), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART6_TX (AF3), USB_NOE (AF2)
G12PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2)
H1PB13ввод-выводFDCAN2_TX (AF3), I2C2_SCL (AF6), I2S2_CK (AF0), LPUART1_CTS (AF1), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4)
H3PB10ввод-выводADC1_IN11, CEC (AF0), COMP1_OUT (AF7), I2C2_SCL (AF6), I2S2_CK (AF5), LPUART1_RX (AF1), SPI2_SCK (AF5), TIM2_CH3 (AF2), USART3_TX (AF4)
H5PB1ввод-выводADC1_IN9, COMP1_INM, COMP3_OUT (AF7), FDCAN2_TX (AF3), LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART5_RX (AF8)
H7PB0ввод-выводADC1_IN8, COMP1_OUT (AF7), COMP3_INP, FDCAN2_RX (AF3), I2S1_WS (AF0), LPTIM1_OUT (AF5), LPUART2_CTS (AF10), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_RX (AF4), USART5_TX (AF8)
H9PA7ввод-выводADC1_IN7, COMP2_OUT (AF7), I2C2_SCL (AF8), I2C3_SCL (AF9), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3)
H11PA3ввод-выводADC1_IN3, COMP2_INP, I2S2_MCK (AF0), LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), UCPD2_FRSTX1 (AF4), UCPD2_FRSTX2 (AF4), USART2_RX (AF1)
H13PA0ввод-выводADC1_IN0, COMP1_INM, COMP1_OUT (AF7), I2S2_CK (AF0), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC10резервное питание: часы реального времени и резервные регистры
VDDD13питание цифровой части и линий ввода-вывода
VDDIO2D1питание отдельной группы линий ввода-вывода
VSSE2, E12общий провод (земля)
UCPD1_DBCC1E4—
UCPD1_DBCC2C4—
VREF+D11верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32G0C1NEYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G0C1NESTM32G0C1NEYx512 КБ144 КБ

Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP52, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G0B1NESTM32G0x152 из 52выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32G0C1NE?

В корпусе WLCSP52 сигнал USART1_TX выведен на PA9 (шарик C2, AF1) или PB6 (шарик C8, AF0) или PA9 (шарик E4, AF1) или PC4 (шарик G8, AF1), USART1_RX — на PA10 (шарик B1, AF1) или PA10 (шарик C4, AF1) или PB7 (шарик D7, AF0) или PC5 (шарик G6, AF1).

Где у STM32G0C1NE выводы SWD для программатора?

SWDIO — PA13 (шарик B3, AF0), SWCLK — PA14-BOOT0 (шарик B5, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G0C1NE?

I2C1_SCL — PB8 (шарик A12, AF6) или PA9 (шарик C2, AF6) или PB6 (шарик C8, AF6) или PA9 (шарик E4, AF6), I2C1_SDA — PA10 (шарик B1, AF6) или PA10 (шарик C4, AF6) или PB7 (шарик D7, AF6) или PB9 (шарик D9, AF6).

Сколько выводов ввода-вывода у STM32G0C1NE в корпусе WLCSP52?

46 из 52. Ещё 5 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Почему у STM32G0C1NE в корпусе WLCSP52 на одном выводе несколько линий порта?

У корпуса WLCSP52 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: шарик B1 — PA12 или PA10; шарик C2 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Какое напряжение питания у STM32G0C1NE?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
