STM32G0B1VB, STM32G0B1VC и STM32G0B1VE в корпусе UFBGA100: распиновка
STM32G0B1VB, STM32G0B1VC и STM32G0B1VE — микроконтроллеры STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 128, 256 и 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 94 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M0+
- Частота ядра
- до 64 МГц
- Флеш-память
- 128, 256 и 512 КБ
- ОЗУ
- 144 КБ
- Корпус
- UFBGA100, 100 шариков
- Линий ввода-вывода
- 94
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- 0…+0 °C, зависит от исполнения

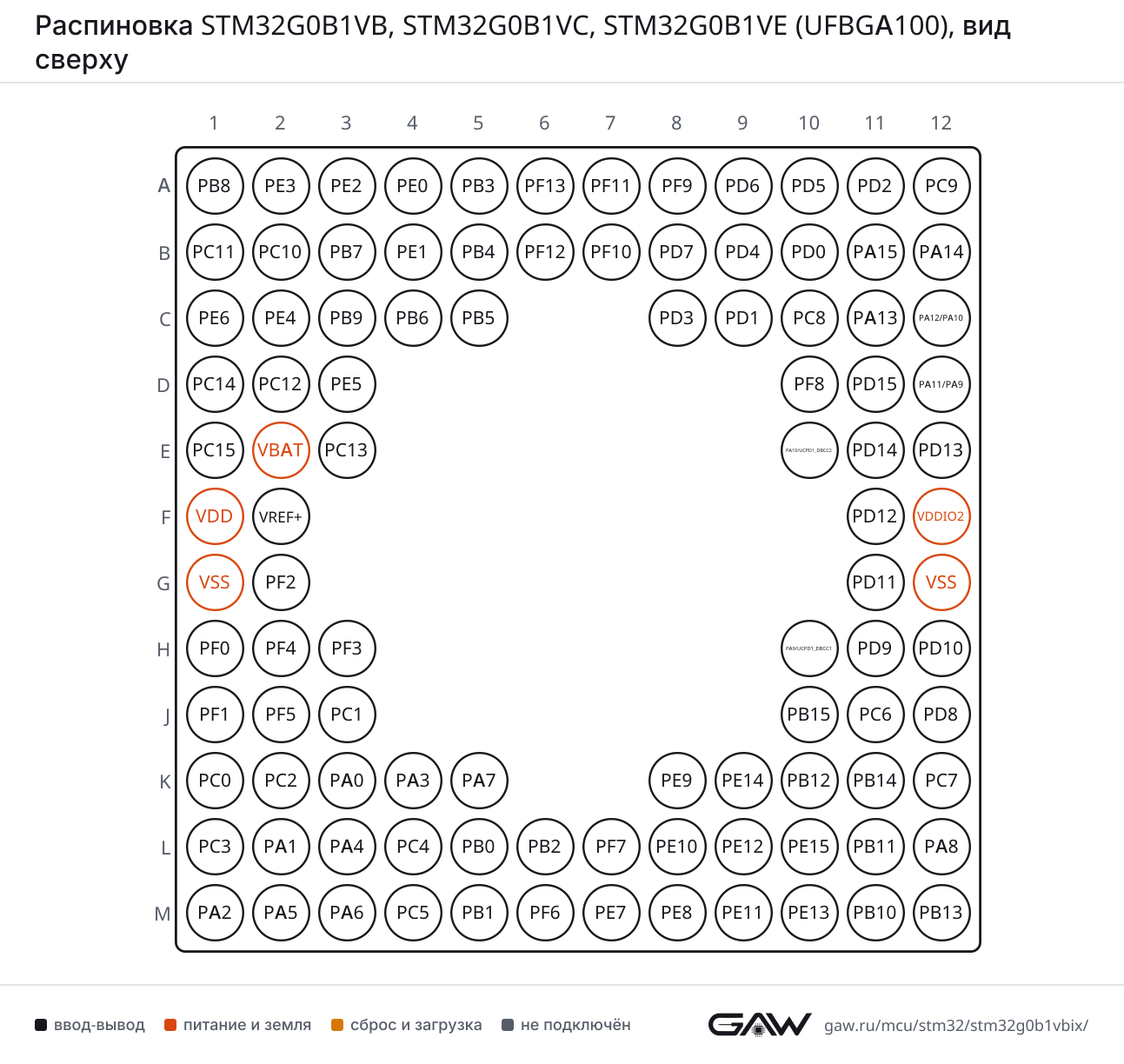

Схема корпуса UFBGA100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB3 (A5, AF4), PA12 (C12, AF1) |
| CTS | PB4 (B5, AF4), PA11 (D12, AF1) | |
| DE | PB3 (A5, AF4), PA12 (C12, AF1) | |
| NSS | PB4 (B5, AF4), PA11 (D12, AF1) | |
| RTS | PB3 (A5, AF4), PA12 (C12, AF1) | |
| RX | PB7 (B3, AF0), PA10 (C12, AF1), PA10 (E10, AF1), PC5 (M4, AF1) | |
| TX | PB6 (C4, AF0), PA9 (D12, AF1), PA9 (H10, AF1), PC4 (L4, AF1) | |
| USART2 | CK | PD4 (B9, AF0), PA1 (L2, AF1) |
| CTS | PD3 (C8, AF0), PA0 (K3, AF1) | |
| DE | PD4 (B9, AF0), PA1 (L2, AF1) | |
| NSS | PD3 (C8, AF0), PA0 (K3, AF1) | |
| RTS | PD4 (B9, AF0), PA1 (L2, AF1) | |
| RX | PD6 (A9, AF0), PA15 (B11, AF1), PA3 (K4, AF1) | |
| TX | PD5 (A10, AF0), PA14-BOOT0 (B12, AF1), PA2 (M1, AF1) | |
| USART3 | CK | PD2 (A11, AF0), PA15 (B11, AF5), PD12 (F11, AF0), PB14 (K11, AF4), PB1 (M5, AF4) |
| CTS | PD11 (G11, AF0), PA6 (M3, AF4), PB13 (M12, AF4) | |
| DE | PD2 (A11, AF0), PA15 (B11, AF5), PD12 (F11, AF0), PB14 (K11, AF4), PB1 (M5, AF4) | |
| NSS | PD11 (G11, AF0), PA6 (M3, AF4), PB13 (M12, AF4) | |
| RTS | PD2 (A11, AF0), PA15 (B11, AF5), PD12 (F11, AF0), PB14 (K11, AF4), PB1 (M5, AF4) | |
| RX | PC11 (B1, AF0), PB9 (C3, AF4), PD9 (H11, AF0), PB0 (L5, AF4), PB11 (L11, AF4), PC5 (M4, AF0) | |
| TX | PB8 (A1, AF4), PC10 (B2, AF0), PD8 (J12, AF0), PC4 (L4, AF0), PB2 (L6, AF4), PA5 (M2, AF4), PB10 (M11, AF4) | |
| USART4 | CK | PA15 (B11, AF4) |
| CTS | PB7 (B3, AF4) | |
| DE | PA15 (B11, AF4) | |
| NSS | PB7 (B3, AF4) | |
| RTS | PA15 (B11, AF4) | |
| RX | PC11 (B1, AF1), PE9 (K8, AF0), PA1 (L2, AF4) | |
| TX | PC10 (B2, AF1), PA0 (K3, AF4), PE8 (M8, AF0) | |
| USART5 | CK | PD4 (B9, AF3), PB5 (C5, AF8), PE7 (M7, AF3) |
| CTS | PD5 (A10, AF3), PB6 (C4, AF8), PF7 (L7, AF3) | |
| DE | PD4 (B9, AF3), PB5 (C5, AF8), PE7 (M7, AF3) | |
| NSS | PD5 (A10, AF3), PB6 (C4, AF8), PF7 (L7, AF3) | |
| RTS | PD4 (B9, AF3), PB5 (C5, AF8), PE7 (M7, AF3) | |
| RX | PD2 (A11, AF3), PB4 (B5, AF3), PB1 (M5, AF8), PE11 (M9, AF3) | |
| TX | PB3 (A5, AF3), PD3 (C8, AF3), PC12 (D2, AF3), PB0 (L5, AF8), PE10 (L8, AF3) | |
| USART6 | CK | PF11 (A7, AF3), PF3 (H3, AF3), PA7 (K5, AF3), PB14 (K11, AF8) |
| CTS | PF12 (B6, AF3), PB15 (J10, AF8), PA6 (M3, AF3) | |
| DE | PF11 (A7, AF3), PF3 (H3, AF3), PA7 (K5, AF3), PB14 (K11, AF8) | |
| NSS | PF12 (B6, AF3), PB15 (J10, AF8), PA6 (M3, AF3) | |
| RTS | PF11 (A7, AF3), PF3 (H3, AF3), PA7 (K5, AF3), PB14 (K11, AF8) | |
| RX | PF10 (B7, AF3), PB9 (C3, AF8), PC1 (J3, AF4), PA5 (M2, AF3) | |
| TX | PB8 (A1, AF8), PF9 (A8, AF3), PC0 (K1, AF4), PA4 (L3, AF3) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PF7 (L7, AF1), PA6 (M3, AF6), PB13 (M12, AF1) |
| DE | PB12 (K10, AF1), PB1 (M5, AF6), PF6 (M6, AF1) | |
| RTS | PB12 (K10, AF1), PB1 (M5, AF6), PF6 (M6, AF1) | |
| RX | PF5 (J2, AF1), PC0 (K1, AF1), PA3 (K4, AF6), PB10 (M11, AF1) | |
| TX | PF4 (H2, AF1), PC1 (J3, AF1), PB11 (L11, AF1), PA2 (M1, AF6) | |
| LPUART2 | CTS | PC8 (C10, AF3), PD14 (E11, AF1), PB0 (L5, AF10) |
| DE | PC9 (A12, AF3), PD15 (D11, AF1), PF2-NRST (G2, AF3), PB1 (M5, AF10) | |
| RTS | PC9 (A12, AF3), PD15 (D11, AF1), PF2-NRST (G2, AF3), PB1 (M5, AF10) | |
| RX | PB7 (B3, AF10), PA13 (C11, AF10), PF3 (H3, AF1), PC1 (J3, AF3), PC7 (K12, AF3) | |
| TX | PA14-BOOT0 (B12, AF10), PB6 (C4, AF10), PF2-NRST (G2, AF1), PC6 (J11, AF3), PC0 (K1, AF3) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PD5 (A10, AF1), PB4 (B5, AF0), PA11 (D12, AF0), PE14 (K9, AF0), PA6 (M3, AF0) |
| MOSI | PD6 (A9, AF1), PB5 (C5, AF0), PA12 (C12, AF0), PA7 (K5, AF0), PE15 (L10, AF0), PA2 (M1, AF0) | |
| NSS | PA15 (B11, AF0), PD9 (H11, AF1), PA4 (L3, AF0), PB0 (L5, AF0), PE12 (L9, AF0) | |
| SCK | PB3 (A5, AF0), PD8 (J12, AF1), PA1 (L2, AF0), PA5 (M2, AF0), PE13 (M10, AF0) | |
| SPI2 | MISO | PB6 (C4, AF4), PD3 (C8, AF1), PA9 (D12, AF4), PA9 (H10, AF4), PC2 (K2, AF1), PA3 (K4, AF0), PB14 (K11, AF0), PB2 (L6, AF1) |
| MOSI | PB7 (B3, AF1), PD4 (B9, AF1), PA10 (C12, AF0), PA10 (E10, AF0), PB15 (J10, AF0), PC3 (L1, AF1), PA4 (L3, AF1), PB11 (L11, AF0) | |
| NSS | PD0 (B10, AF1), PB9 (C3, AF5), PB12 (K10, AF0), PA8 (L12, AF1) | |
| SCK | PB8 (A1, AF1), PD1 (C9, AF1), PA0 (K3, AF0), PB10 (M11, AF5), PB13 (M12, AF0) | |
| SPI3 | MISO | PC11 (B1, AF4), PB4 (B5, AF9) |
| MOSI | PB5 (C5, AF9), PC12 (D2, AF4) | |
| NSS | PA15 (B11, AF9), PA4 (L3, AF9) | |
| SCK | PB3 (A5, AF9), PC10 (B2, AF4) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (A12, AF0), PA12 (C12, AF5) |
| I2S1 | CK | PB3 (A5, AF0), PD8 (J12, AF1), PA1 (L2, AF0), PA5 (M2, AF0), PE13 (M10, AF0) |
| MCK | PD5 (A10, AF1), PB4 (B5, AF0), PA11 (D12, AF0), PE14 (K9, AF0), PA6 (M3, AF0) | |
| SD | PD6 (A9, AF1), PB5 (C5, AF0), PA12 (C12, AF0), PA7 (K5, AF0), PE15 (L10, AF0), PA2 (M1, AF0) | |
| WS | PA15 (B11, AF0), PD9 (H11, AF1), PA4 (L3, AF0), PB0 (L5, AF0), PE12 (L9, AF0) | |
| I2S2 | CK | PB8 (A1, AF1), PD1 (C9, AF1), PA0 (K3, AF0), PB10 (M11, AF5), PB13 (M12, AF0) |
| MCK | PB6 (C4, AF4), PD3 (C8, AF1), PA9 (D12, AF4), PA9 (H10, AF4), PC2 (K2, AF1), PA3 (K4, AF0), PB14 (K11, AF0), PB2 (L6, AF1) | |
| SD | PB7 (B3, AF1), PD4 (B9, AF1), PA10 (C12, AF0), PA10 (E10, AF0), PB15 (J10, AF0), PC3 (L1, AF1), PA4 (L3, AF1), PB11 (L11, AF0) | |
| WS | PD0 (B10, AF1), PB9 (C3, AF5), PB12 (K10, AF0), PA8 (L12, AF1) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A1, AF6), PB6 (C4, AF6), PA9 (D12, AF6), PA9 (H10, AF6) |
| SDA | PB7 (B3, AF6), PB9 (C3, AF6), PA10 (C12, AF6), PA10 (E10, AF6) | |
| SMBA | PB5 (C5, AF6), PA1 (L2, AF6) | |
| I2C2 | SCL | PB3 (A5, AF8), PA11 (D12, AF6), PA9 (D12, AF8), PA9 (H10, AF8), PA7 (K5, AF8), PB10 (M11, AF6), PB13 (M12, AF6) |
| SDA | PB4 (B5, AF8), PA12 (C12, AF6), PA10 (C12, AF8), PA10 (E10, AF8), PB14 (K11, AF6), PB11 (L11, AF6), PA6 (M3, AF8) | |
| SMBA | PA15 (B11, AF8), PB12 (K10, AF8), PA8 (L12, AF8) | |
| I2C3 | SCL | PB3 (A5, AF6), PC0 (K1, AF6), PA7 (K5, AF9) |
| SDA | PB4 (B5, AF6), PC1 (J3, AF6), PA6 (M3, AF9) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PB8 (A1, AF3), PD0 (B10, AF3), PA11 (D12, AF3), PD12 (F11, AF3), PC4 (L4, AF3) |
| TX | PB9 (C3, AF3), PD1 (C9, AF3), PA12 (C12, AF3), PD13 (E12, AF3), PC5 (M4, AF3) | |
| FDCAN2 | RX | PB5 (C5, AF3), PD14 (E11, AF3), PC2 (K2, AF3), PB12 (K10, AF3), PB0 (L5, AF3) |
| TX | PB6 (C4, AF3), PD15 (D11, AF3), PC3 (L1, AF3), PB1 (M5, AF3), PB13 (M12, AF3) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (D12) |
| DP | PA12 (C12) | |
| NOE | PC9 (A12, AF6), PA15 (B11, AF6), PA13 (C11, AF2), PA4 (L3, AF2) |
UCPD — контроллер USB Type-C Power Delivery
| Блок | Сигнал | Выводы |
|---|---|---|
| UCPD1 | CC1 | PA8 (L12) |
| CC2 | PB15 (J10) | |
| DBCC1 | PA9 (D12), PA9 (H10), UCPD1_DBCC1 (H10) | |
| DBCC2 | PA10 (C12), PA10 (E10), UCPD1_DBCC2 (E10) | |
| FRSTX1 | PC12 (D2, AF1), PC6 (J11, AF0), PA7 (K5, AF6), PB14 (K11, AF1), PB0 (L5, AF6), PA2 (M1, AF4), PA5 (M2, AF6) | |
| FRSTX2 | PC12 (D2, AF1), PC6 (J11, AF0), PA7 (K5, AF6), PB14 (K11, AF1), PB0 (L5, AF6), PA2 (M1, AF4), PA5 (M2, AF6) | |
| UCPD2 | CC1 | PD0 (B10) |
| CC2 | PD2 (A11) | |
| DBCC1 | PD1 (C9) | |
| DBCC2 | PD3 (C8) | |
| FRSTX1 | PB9 (C3, AF1), PC8 (C10, AF0), PA0 (K3, AF6), PA3 (K4, AF4), PB12 (K10, AF6), PC7 (K12, AF0), PA4 (L3, AF6) | |
| FRSTX2 | PB9 (C3, AF1), PC8 (C10, AF0), PA0 (K3, AF6), PA3 (K4, AF4), PB12 (K10, AF6), PC7 (K12, AF0), PA4 (L3, AF6) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PB8 (A1, AF0), PA5 (M2, AF1), PB10 (M11, AF0) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PF11 (A7), PC11 (B1), PA11 (D12), PD11 (G11), PB11 (L11), PE11 (M9) |
| IN0 | PA0 (K3) | |
| IN1 | PA1 (L2) | |
| IN2 | PA2 (M1) | |
| IN3 | PA3 (K4) | |
| IN4 | PA4 (L3) | |
| IN5 | PA5 (M2) | |
| IN6 | PA6 (M3) | |
| IN7 | PA7 (K5) | |
| IN8 | PB0 (L5) | |
| IN9 | PB1 (M5) | |
| IN10 | PB2 (L6) | |
| IN11 | PB10 (M11) | |
| IN15 | PB11 (L11) | |
| IN16 | PB12 (K10) | |
| IN17 | PC4 (L4) | |
| IN18 | PC5 (M4) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PF9 (A8), PC9 (A12), PB9 (C3), PA9 (D12), PA9 (H10), PD9 (H11), PE9 (K8) |
| OUT1 | PA4 (L3) | |
| OUT2 | PA5 (M2) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA0 (K3), PC4 (L4), PB1 (M5) |
| INP | PA1 (L2), PB2 (L6), PC5 (M4) | |
| OUT | PA11 (D12, AF7), PA0 (K3, AF7), PB0 (L5, AF7), PA6 (M3, AF7), PB10 (M11, AF7) | |
| COMP2 | INM | PB3 (A5), PB7 (B3), PA2 (M1) |
| INP | PB4 (B5), PB6 (C4), PA3 (K4) | |
| OUT | PB5 (C5, AF7), PA12 (C12, AF7), PA7 (K5, AF7), PB11 (L11, AF7), PA2 (M1, AF7) | |
| COMP3 | INM | PC0 (K1), PB2 (L6), PE8 (M8) |
| INP | PC1 (J3), PB0 (L5), PE7 (M7) | |
| OUT | PC0 (K1, AF7), PC2 (K2, AF7), PB1 (M5, AF7) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (F2) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BK | PD5 (A10, AF2), PC13 (E3, AF2), PB12 (K10, AF2), PE15 (L10, AF1), PA6 (M3, AF2) |
| BK2 | PC14-OSC32_IN (D1, AF2), PA11 (D12, AF5), PD9 (H11, AF2), PE14 (K9, AF2) | |
| CH1 | PC8 (C10, AF2), PE9 (K8, AF1), PA8 (L12, AF2) | |
| CH1N | PD2 (A11, AF2), PA7 (K5, AF2), PE8 (M8, AF1), PB13 (M12, AF2) | |
| CH2 | PB3 (A5, AF1), PC9 (A12, AF2), PA9 (D12, AF2), PA9 (H10, AF2), PE11 (M9, AF1) | |
| CH2N | PD3 (C8, AF2), PB14 (K11, AF2), PB0 (L5, AF2), PE10 (L8, AF1) | |
| CH3 | PC10 (B2, AF2), PB6 (C4, AF1), PA10 (C12, AF2), PA10 (E10, AF2), PE13 (M10, AF1) | |
| CH3N | PD4 (B9, AF2), PB15 (J10, AF2), PE12 (L9, AF1), PB1 (M5, AF2) | |
| CH4 | PC11 (B1, AF2), PA11 (D12, AF2), PE14 (K9, AF1) | |
| ETR | PA12 (C12, AF2), PE7 (M7, AF1) | |
| TIM2 | CH1 | PA15 (B11, AF2), PA0 (K3, AF2), PC4 (L4, AF2), PA5 (M2, AF2) |
| CH2 | PB3 (A5, AF2), PA1 (L2, AF2), PC5 (M4, AF2) | |
| CH3 | PC6 (J11, AF2), PA2 (M1, AF2), PB10 (M11, AF2) | |
| CH4 | PA3 (K4, AF2), PC7 (K12, AF2), PB11 (L11, AF2) | |
| ETR | PA15 (B11, AF2), PA0 (K3, AF2), PC4 (L4, AF2), PA5 (M2, AF2) | |
| TIM3 | CH1 | PE3 (A2, AF1), PB4 (B5, AF1), PC6 (J11, AF1), PA6 (M3, AF1) |
| CH2 | PE4 (C2, AF1), PB5 (C5, AF1), PA7 (K5, AF1), PC7 (K12, AF1) | |
| CH3 | PC8 (C10, AF1), PE5 (D3, AF1), PB0 (L5, AF1) | |
| CH4 | PC9 (A12, AF1), PE6 (C1, AF1), PB1 (M5, AF1) | |
| ETR | PE2 (A3, AF1), PD2 (A11, AF1) | |
| TIM4 | CH1 | PB6 (C4, AF9), PD12 (F11, AF2) |
| CH2 | PB7 (B3, AF9), PD13 (E12, AF2) | |
| CH3 | PB8 (A1, AF9), PD14 (E11, AF2) | |
| CH4 | PB9 (C3, AF9), PD15 (D11, AF2) | |
| ETR | PE0 (A4, AF2) | |
| TIM14 | CH1 | PC12 (D2, AF2), PF0-OSC_IN (H1, AF2), PA7 (K5, AF4), PA4 (L3, AF4), PB1 (M5, AF0) |
| TIM15 | BK | PB8 (A1, AF5), PA9 (D12, AF5), PC15-OSC32_OUT (E1, AF2), PA9 (H10, AF5), PB12 (K10, AF5) |
| CH1 | PF12 (B6, AF0), PC1 (J3, AF2), PB14 (K11, AF5), PA2 (M1, AF5) | |
| CH1N | PF1-OSC_OUT (J1, AF2), PB15 (J10, AF4), PA1 (L2, AF5), PB13 (M12, AF5) | |
| CH2 | PF13 (A6, AF0), PB15 (J10, AF5), PC2 (K2, AF2), PA3 (K4, AF5) | |
| TIM16 | BK | PB5 (C5, AF2) |
| CH1 | PB8 (A1, AF2), PE0 (A4, AF0), PD0 (B10, AF2), PA6 (M3, AF5) | |
| CH1N | PB6 (C4, AF2) | |
| TIM17 | BK | PB4 (B5, AF5), PA10 (C12, AF5), PA10 (E10, AF5) |
| CH1 | PE1 (B4, AF0), PB9 (C3, AF2), PD1 (C9, AF2), PA7 (K5, AF5) | |
| CH1N | PB7 (B3, AF2) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (C4, AF5), PC3 (L1, AF0) |
| IN1 | PB5 (C5, AF5), PC12 (D2, AF0), PC0 (K1, AF0) | |
| IN2 | PB7 (B3, AF5), PC2 (K2, AF0) | |
| OUT | PC1 (J3, AF0), PD8 (J12, AF2), PA0 (K3, AF5), PB0 (L5, AF5), PB2 (L6, AF5) | |
| LPTIM2 | ETR | PD11 (G11, AF1), PC3 (L1, AF2), PA5 (M2, AF5) |
| IN1 | PD12 (F11, AF1), PC0 (K1, AF2), PB1 (M5, AF5) | |
| OUT | PD6 (A9, AF2), PD13 (E12, AF1), PA4 (L3, AF5), PA8 (L12, AF5) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (E3) |
| OUT2 | PA4 (L3) | |
| REFIN | PB15 (J10) | |
| TS | PC13 (E3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | SWCLK | PA14-BOOT0 (B12, AF0) |
| SWDIO | PA13 (C11, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (M1) |
| MCO | PA9 (D12, AF0), PF2-NRST (G2, AF0), PA9 (H10, AF0), PD10 (H12, AF0), PA8 (L12, AF0) | |
| MCO_2 | PD7 (B8, AF3), PA15 (B11, AF3), PA10 (C12, AF3), PA10 (E10, AF3), PB2 (L6, AF3) | |
| OSC_EN | PC15-OSC32_OUT (E1, AF1), PF1-OSC_OUT (J1, AF0) | |
| OSC_IN | PF0-OSC_IN (H1) | |
| OSC_OUT | PF1-OSC_OUT (J1) | |
| OSC32_EN | PC15-OSC32_OUT (E1, AF0) | |
| OSC32_IN | PC14-OSC32_IN (D1) | |
| OSC32_OUT | PC15-OSC32_OUT (E1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP_IN1 | PC13 (E3) |
| RTC_TAMP_IN2 | PA0 (K3) | |
| RTC_TAMP_IN3 | PE6 (C1) | |
| SYS_WKUP1 | PA0 (K3) | |
| SYS_WKUP2 | PC13 (E3) | |
| SYS_WKUP3 | PE6 (C1) | |
| SYS_WKUP4 | PA2 (M1) | |
| SYS_WKUP5 | PC5 (M4) | |
| SYS_WKUP6 | PB5 (C5) |
Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
Часть выводов этого корпуса делят пары линий порта: шарик C12 — PA12 или PA10; шарик D12 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PB8 | ввод-вывод | CEC (AF0), FDCAN1_RX (AF3), I2C1_SCL (AF6), I2S2_CK (AF1), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), TIM4_CH3 (AF9), USART3_TX (AF4), USART6_TX (AF8) |
| A2 | PE3 | ввод-вывод | TIM3_CH1 (AF1) |
| A3 | PE2 | ввод-вывод | TIM3_ETR (AF1) |
| A4 | PE0 | ввод-вывод | TIM16_CH1 (AF0), TIM4_ETR (AF2) |
| A5 | PB3 | ввод-вывод | COMP2_INM, I2C2_SCL (AF8), I2C3_SCL (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), SPI3_SCK (AF9), TIM1_CH2 (AF1), TIM2_CH2 (AF2), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART5_TX (AF3) |
| A6 | PF13 | ввод-вывод | TIM15_CH2 (AF0) |
| A7 | PF11 | ввод-вывод | ADC1_EXTI11, USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3) |
| A8 | PF9 | ввод-вывод | DAC1_EXTI9, USART6_TX (AF3) |
| A9 | PD6 | ввод-вывод | I2S1_SD (AF1), LPTIM2_OUT (AF2), SPI1_MOSI (AF1), USART2_RX (AF0) |
| A10 | PD5 | ввод-вывод | I2S1_MCK (AF1), SPI1_MISO (AF1), TIM1_BK (AF2), USART2_TX (AF0), USART5_CTS (AF3), USART5_NSS (AF3) |
| A11 | PD2 | ввод-вывод | TIM1_CH1N (AF2), TIM3_ETR (AF1), UCPD2_CC2, USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0), USART5_RX (AF3) |
| A12 | PC9 | ввод-вывод | DAC1_EXTI9, I2S_CKIN (AF0), LPUART2_DE (AF3), LPUART2_RTS (AF3), TIM1_CH2 (AF2), TIM3_CH4 (AF1), USB_NOE (AF6) |
| B1 | PC11 | ввод-вывод | ADC1_EXTI11, SPI3_MISO (AF4), TIM1_CH4 (AF2), USART3_RX (AF0), USART4_RX (AF1) |
| B2 | PC10 | ввод-вывод | SPI3_SCK (AF4), TIM1_CH3 (AF2), USART3_TX (AF0), USART4_TX (AF1) |
| B3 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF6), I2S2_SD (AF1), LPTIM1_IN2 (AF5), LPUART2_RX (AF10), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), TIM4_CH2 (AF9), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4) |
| B4 | PE1 | ввод-вывод | TIM17_CH1 (AF0) |
| B5 | PB4 | ввод-вывод | COMP2_INP, I2C2_SDA (AF8), I2C3_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), SPI3_MISO (AF9), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4), USART5_RX (AF3) |
| B6 | PF12 | ввод-вывод | TIM15_CH1 (AF0), USART6_CTS (AF3), USART6_NSS (AF3) |
| B7 | PF10 | ввод-вывод | USART6_RX (AF3) |
| B8 | PD7 | ввод-вывод | RCC_MCO_2 (AF3) |
| B9 | PD4 | ввод-вывод | I2S2_SD (AF1), SPI2_MOSI (AF1), TIM1_CH3N (AF2), USART2_CK (AF0), USART2_DE (AF0), USART2_RTS (AF0), USART5_CK (AF3), USART5_DE (AF3), USART5_RTS (AF3) |
| B10 | PD0 | ввод-вывод | FDCAN1_RX (AF3), I2S2_WS (AF1), SPI2_NSS (AF1), TIM16_CH1 (AF2), UCPD2_CC1 |
| B11 | PA15 | ввод-вывод | I2C2_SMBA (AF8), I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), SPI3_NSS (AF9), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4), USB_NOE (AF6) |
| B12 | PA14-BOOT0 | ввод-вывод | LPUART2_TX (AF10), SYS_SWCLK (AF0), USART2_TX (AF1) |
| C1 | PE6 | ввод-вывод | RTC_TAMP_IN3, SYS_WKUP3, TIM3_CH4 (AF1) |
| C2 | PE4 | ввод-вывод | TIM3_CH2 (AF1) |
| C3 | PB9 | ввод-вывод | DAC1_EXTI9, FDCAN1_TX (AF3), I2C1_SDA (AF6), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM4_CH4 (AF9), UCPD2_FRSTX1 (AF1), UCPD2_FRSTX2 (AF1), USART3_RX (AF4), USART6_RX (AF8) |
| C4 | PB6 | ввод-вывод | COMP2_INP, FDCAN2_TX (AF3), I2C1_SCL (AF6), I2S2_MCK (AF4), LPTIM1_ETR (AF5), LPUART2_TX (AF10), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), TIM4_CH1 (AF9), USART1_TX (AF0), USART5_CTS (AF8), USART5_NSS (AF8) |
| C5 | PB5 | ввод-вывод | COMP2_OUT (AF7), FDCAN2_RX (AF3), I2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SPI3_MOSI (AF9), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1), USART5_CK (AF8), USART5_DE (AF8), USART5_RTS (AF8) |
| C8 | PD3 | ввод-вывод | I2S2_MCK (AF1), SPI2_MISO (AF1), TIM1_CH2N (AF2), UCPD2_DBCC2, USART2_CTS (AF0), USART2_NSS (AF0), USART5_TX (AF3) |
| C9 | PD1 | ввод-вывод | FDCAN1_TX (AF3), I2S2_CK (AF1), SPI2_SCK (AF1), TIM17_CH1 (AF2), UCPD2_DBCC1 |
| C10 | PC8 | ввод-вывод | LPUART2_CTS (AF3), TIM1_CH1 (AF2), TIM3_CH3 (AF1), UCPD2_FRSTX1 (AF0), UCPD2_FRSTX2 (AF0) |
| C11 | PA13 | ввод-вывод | IR_OUT (AF1), LPUART2_RX (AF10), SYS_SWDIO (AF0), USB_NOE (AF2) |
| C12 | PA12 | ввод-вывод | COMP2_OUT (AF7), FDCAN1_TX (AF3), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP |
| C12 | PA10 | ввод-вывод | I2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1) |
| D1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN, TIM1_BK2 (AF2) |
| D2 | PC12 | ввод-вывод | LPTIM1_IN1 (AF0), SPI3_MOSI (AF4), TIM14_CH1 (AF2), UCPD1_FRSTX1 (AF1), UCPD1_FRSTX2 (AF1), USART5_TX (AF3) |
| D3 | PE5 | ввод-вывод | TIM3_CH3 (AF1) |
| D10 | PF8 | ввод-вывод | — |
| D11 | PD15 | ввод-вывод | CRS1_SYNC (AF0), FDCAN2_TX (AF3), LPUART2_DE (AF1), LPUART2_RTS (AF1), TIM4_CH4 (AF2) |
| D12 | PA11 | ввод-вывод | ADC1_EXTI11, COMP1_OUT (AF7), FDCAN1_RX (AF3), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM |
| D12 | PA9 | ввод-вывод | DAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1) |
| E1 | PC15-OSC32_OUT | ввод-вывод | RCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2) |
| E2 | VBAT | питание | — |
| E3 | PC13 | ввод-вывод | RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK (AF2) |
| E10 | PA10 | ввод-вывод | I2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1) |
| E10 | UCPD1_DBCC2 | служебный | UCPD1_DBCC2 |
| E11 | PD14 | ввод-вывод | FDCAN2_RX (AF3), LPUART2_CTS (AF1), TIM4_CH3 (AF2) |
| E12 | PD13 | ввод-вывод | FDCAN1_TX (AF3), LPTIM2_OUT (AF1), TIM4_CH2 (AF2) |
| F1 | VDD | питание | — |
| F2 | VREF+ | служебный | VREFBUF_OUT |
| F11 | PD12 | ввод-вывод | FDCAN1_RX (AF3), LPTIM2_IN1 (AF1), TIM4_CH1 (AF2), USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0) |
| F12 | VDDIO2 | питание | — |
| G1 | VSS | питание | — |
| G2 | PF2-NRST | ввод-вывод | LPUART2_DE (AF3), LPUART2_RTS (AF3), LPUART2_TX (AF1), RCC_MCO (AF0) |
| G11 | PD11 | ввод-вывод | ADC1_EXTI11, LPTIM2_ETR (AF1), USART3_CTS (AF0), USART3_NSS (AF0) |
| G12 | VSS | питание | — |
| H1 | PF0-OSC_IN | ввод-вывод | CRS1_SYNC (AF0), RCC_OSC_IN, TIM14_CH1 (AF2) |
| H2 | PF4 | ввод-вывод | LPUART1_TX (AF1) |
| H3 | PF3 | ввод-вывод | LPUART2_RX (AF1), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3) |
| H10 | PA9 | ввод-вывод | DAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1) |
| H10 | UCPD1_DBCC1 | служебный | UCPD1_DBCC1 |
| H11 | PD9 | ввод-вывод | DAC1_EXTI9, I2S1_WS (AF1), SPI1_NSS (AF1), TIM1_BK2 (AF2), USART3_RX (AF0) |
| H12 | PD10 | ввод-вывод | RCC_MCO (AF0) |
| J1 | PF1-OSC_OUT | ввод-вывод | RCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2) |
| J2 | PF5 | ввод-вывод | LPUART1_RX (AF1) |
| J3 | PC1 | ввод-вывод | COMP3_INP, I2C3_SDA (AF6), LPTIM1_OUT (AF0), LPUART1_TX (AF1), LPUART2_RX (AF3), TIM15_CH1 (AF2), USART6_RX (AF4) |
| J10 | PB15 | ввод-вывод | I2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), UCPD1_CC2, USART6_CTS (AF8), USART6_NSS (AF8) |
| J11 | PC6 | ввод-вывод | LPUART2_TX (AF3), TIM2_CH3 (AF2), TIM3_CH1 (AF1), UCPD1_FRSTX1 (AF0), UCPD1_FRSTX2 (AF0) |
| J12 | PD8 | ввод-вывод | I2S1_CK (AF1), LPTIM1_OUT (AF2), SPI1_SCK (AF1), USART3_TX (AF0) |
| K1 | PC0 | ввод-вывод | COMP3_INM, COMP3_OUT (AF7), I2C3_SCL (AF6), LPTIM1_IN1 (AF0), LPTIM2_IN1 (AF2), LPUART1_RX (AF1), LPUART2_TX (AF3), USART6_TX (AF4) |
| K2 | PC2 | ввод-вывод | COMP3_OUT (AF7), FDCAN2_RX (AF3), I2S2_MCK (AF1), LPTIM1_IN2 (AF0), SPI2_MISO (AF1), TIM15_CH2 (AF2) |
| K3 | PA0 | ввод-вывод | ADC1_IN0, COMP1_INM, COMP1_OUT (AF7), I2S2_CK (AF0), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4) |
| K4 | PA3 | ввод-вывод | ADC1_IN3, COMP2_INP, I2S2_MCK (AF0), LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), UCPD2_FRSTX1 (AF4), UCPD2_FRSTX2 (AF4), USART2_RX (AF1) |
| K5 | PA7 | ввод-вывод | ADC1_IN7, COMP2_OUT (AF7), I2C2_SCL (AF8), I2C3_SCL (AF9), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3) |
| K8 | PE9 | ввод-вывод | DAC1_EXTI9, TIM1_CH1 (AF1), USART4_RX (AF0) |
| K9 | PE14 | ввод-вывод | I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF2), TIM1_CH4 (AF1) |
| K10 | PB12 | ввод-вывод | ADC1_IN16, FDCAN2_RX (AF3), I2C2_SMBA (AF8), I2S2_WS (AF0), LPUART1_DE (AF1), LPUART1_RTS (AF1), SPI2_NSS (AF0), TIM15_BK (AF5), TIM1_BK (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6) |
| K11 | PB14 | ввод-вывод | I2C2_SDA (AF6), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), UCPD1_FRSTX1 (AF1), UCPD1_FRSTX2 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART6_CK (AF8), USART6_DE (AF8), USART6_RTS (AF8) |
| K12 | PC7 | ввод-вывод | LPUART2_RX (AF3), TIM2_CH4 (AF2), TIM3_CH2 (AF1), UCPD2_FRSTX1 (AF0), UCPD2_FRSTX2 (AF0) |
| L1 | PC3 | ввод-вывод | FDCAN2_TX (AF3), I2S2_SD (AF1), LPTIM1_ETR (AF0), LPTIM2_ETR (AF2), SPI2_MOSI (AF1) |
| L2 | PA1 | ввод-вывод | ADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4) |
| L3 | PA4 | ввод-вывод | ADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), I2S2_SD (AF1), LPTIM2_OUT (AF5), RTC_OUT2, SPI1_NSS (AF0), SPI2_MOSI (AF1), SPI3_NSS (AF9), TIM14_CH1 (AF4), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART6_TX (AF3), USB_NOE (AF2) |
| L4 | PC4 | ввод-вывод | ADC1_IN17, COMP1_INM, FDCAN1_RX (AF3), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART1_TX (AF1), USART3_TX (AF0) |
| L5 | PB0 | ввод-вывод | ADC1_IN8, COMP1_OUT (AF7), COMP3_INP, FDCAN2_RX (AF3), I2S1_WS (AF0), LPTIM1_OUT (AF5), LPUART2_CTS (AF10), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_RX (AF4), USART5_TX (AF8) |
| L6 | PB2 | ввод-вывод | ADC1_IN10, COMP1_INP, COMP3_INM, I2S2_MCK (AF1), LPTIM1_OUT (AF5), RCC_MCO_2 (AF3), SPI2_MISO (AF1), USART3_TX (AF4) |
| L7 | PF7 | ввод-вывод | LPUART1_CTS (AF1), USART5_CTS (AF3), USART5_NSS (AF3) |
| L8 | PE10 | ввод-вывод | TIM1_CH2N (AF1), USART5_TX (AF3) |
| L9 | PE12 | ввод-вывод | I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH3N (AF1) |
| L10 | PE15 | ввод-вывод | I2S1_SD (AF0), SPI1_MOSI (AF0), TIM1_BK (AF1) |
| L11 | PB11 | ввод-вывод | ADC1_EXTI11, ADC1_IN15, COMP2_OUT (AF7), I2C2_SDA (AF6), I2S2_SD (AF0), LPUART1_TX (AF1), SPI2_MOSI (AF0), TIM2_CH4 (AF2), USART3_RX (AF4) |
| L12 | PA8 | ввод-вывод | CRS1_SYNC (AF4), I2C2_SMBA (AF8), I2S2_WS (AF1), LPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1 |
| M1 | PA2 | ввод-вывод | ADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1 (AF4), UCPD1_FRSTX2 (AF4), USART2_TX (AF1) |
| M2 | PA5 | ввод-вывод | ADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_TX (AF4), USART6_RX (AF3) |
| M3 | PA6 | ввод-вывод | ADC1_IN6, COMP1_OUT (AF7), I2C2_SDA (AF8), I2C3_SDA (AF9), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4), USART6_CTS (AF3), USART6_NSS (AF3) |
| M4 | PC5 | ввод-вывод | ADC1_IN18, COMP1_INP, FDCAN1_TX (AF3), SYS_WKUP5, TIM2_CH2 (AF2), USART1_RX (AF1), USART3_RX (AF0) |
| M5 | PB1 | ввод-вывод | ADC1_IN9, COMP1_INM, COMP3_OUT (AF7), FDCAN2_TX (AF3), LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART5_RX (AF8) |
| M6 | PF6 | ввод-вывод | LPUART1_DE (AF1), LPUART1_RTS (AF1) |
| M7 | PE7 | ввод-вывод | COMP3_INP, TIM1_ETR (AF1), USART5_CK (AF3), USART5_DE (AF3), USART5_RTS (AF3) |
| M8 | PE8 | ввод-вывод | COMP3_INM, TIM1_CH1N (AF1), USART4_TX (AF0) |
| M9 | PE11 | ввод-вывод | ADC1_EXTI11, TIM1_CH2 (AF1), USART5_RX (AF3) |
| M10 | PE13 | ввод-вывод | I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH3 (AF1) |
| M11 | PB10 | ввод-вывод | ADC1_IN11, CEC (AF0), COMP1_OUT (AF7), I2C2_SCL (AF6), I2S2_CK (AF5), LPUART1_RX (AF1), SPI2_SCK (AF5), TIM2_CH3 (AF2), USART3_TX (AF4) |
| M12 | PB13 | ввод-вывод | FDCAN2_TX (AF3), I2C2_SCL (AF6), I2S2_CK (AF0), LPUART1_CTS (AF1), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | E2 | резервное питание: часы реального времени и резервные регистры |
| VDD | F1 | питание цифровой части и линий ввода-вывода |
| VDDIO2 | F12 | питание отдельной группы линий ввода-вывода |
| VSS | G1, G12 | общий провод (земля) |
| UCPD1_DBCC1 | H10 | — |
| UCPD1_DBCC2 | E10 | — |
| VREF+ | F2 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX эта группа называется STM32G0B1V(B-C-E)Ix: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32G0B1VB | STM32G0B1VBIx | 128 КБ | 144 КБ |
| STM32G0B1VC | STM32G0B1VCIx | 256 КБ | 144 КБ |
| STM32G0B1VE | STM32G0B1VEIx | 512 КБ | 144 КБ |
Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32G0C1VC, STM32G0C1VE | STM32G0x1 | 100 из 100 | выводы совпадают полностью |
Частые вопросы
На каких выводах USART1 у STM32G0B1VB?
В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик C4, AF0) или PA9 (шарик D12, AF1) или PA9 (шарик H10, AF1) или PC4 (шарик L4, AF1), USART1_RX — на PB7 (шарик B3, AF0) или PA10 (шарик C12, AF1) или PA10 (шарик E10, AF1) или PC5 (шарик M4, AF1).
Где у STM32G0B1VB выводы SWD для программатора?
SWDIO — PA13 (шарик C11, AF0), SWCLK — PA14-BOOT0 (шарик B12, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32G0B1VB?
I2C1_SCL — PB8 (шарик A1, AF6) или PB6 (шарик C4, AF6) или PA9 (шарик D12, AF6) или PA9 (шарик H10, AF6), I2C1_SDA — PB7 (шарик B3, AF6) или PB9 (шарик C3, AF6) или PA10 (шарик C12, AF6) или PA10 (шарик E10, AF6).
Сколько выводов ввода-вывода у STM32G0B1VB в корпусе UFBGA100?
94 из 100. Ещё 5 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Почему у STM32G0B1VB в корпусе UFBGA100 на одном выводе несколько линий порта?
У корпуса UFBGA100 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: шарик C12 — PA12 или PA10; шарик D12 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
Чем отличаются STM32G0B1VB, STM32G0B1VC и STM32G0B1VE?
Объёмом памяти: STM32G0B1VB — 128 КБ флеш-памяти и 144 КБ ОЗУ, STM32G0B1VC — 256 КБ флеш-памяти и 144 КБ ОЗУ, STM32G0B1VE — 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32G0B1VB?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32G0Cortex-M0+, до 64 МГц: G030–G0B0 Value line, G031–G0C1 — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
