STM32G0C1VC и STM32G0C1VE в корпусе UFBGA100: распиновка
STM32G0C1VC и STM32G0C1VE — микроконтроллеры STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 256 и 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 94 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M0+
- Частота ядра
- до 64 МГц
- Флеш-память
- 256 и 512 КБ
- ОЗУ
- 144 КБ
- Корпус
- UFBGA100, 100 шариков
- Линий ввода-вывода
- 94
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

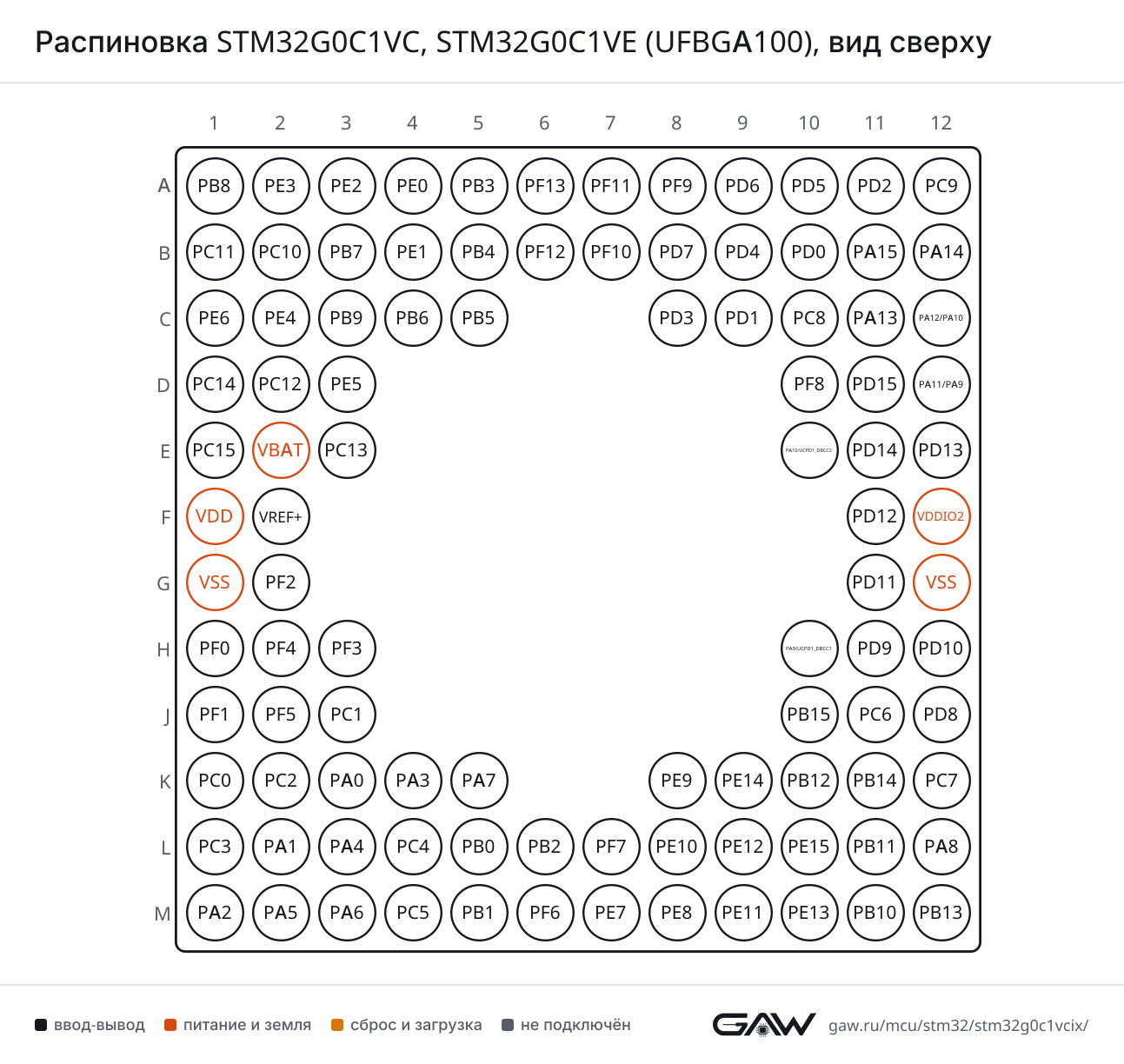

Схема корпуса UFBGA100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB3 (A5, AF4), PA12 (C12, AF1) |
| CTS | PB4 (B5, AF4), PA11 (D12, AF1) | |
| DE | PB3 (A5, AF4), PA12 (C12, AF1) | |
| NSS | PB4 (B5, AF4), PA11 (D12, AF1) | |
| RTS | PB3 (A5, AF4), PA12 (C12, AF1) | |
| RX | PB7 (B3, AF0), PA10 (C12, AF1), PA10 (E10, AF1), PC5 (M4, AF1) | |
| TX | PB6 (C4, AF0), PA9 (D12, AF1), PA9 (H10, AF1), PC4 (L4, AF1) | |
| USART2 | CK | PD4 (B9, AF0), PA1 (L2, AF1) |
| CTS | PD3 (C8, AF0), PA0 (K3, AF1) | |
| DE | PD4 (B9, AF0), PA1 (L2, AF1) | |
| NSS | PD3 (C8, AF0), PA0 (K3, AF1) | |
| RTS | PD4 (B9, AF0), PA1 (L2, AF1) | |
| RX | PD6 (A9, AF0), PA15 (B11, AF1), PA3 (K4, AF1) | |
| TX | PD5 (A10, AF0), PA14-BOOT0 (B12, AF1), PA2 (M1, AF1) | |
| USART3 | CK | PD2 (A11, AF0), PA15 (B11, AF5), PD12 (F11, AF0), PB14 (K11, AF4), PB1 (M5, AF4) |
| CTS | PD11 (G11, AF0), PA6 (M3, AF4), PB13 (M12, AF4) | |
| DE | PD2 (A11, AF0), PA15 (B11, AF5), PD12 (F11, AF0), PB14 (K11, AF4), PB1 (M5, AF4) | |
| NSS | PD11 (G11, AF0), PA6 (M3, AF4), PB13 (M12, AF4) | |
| RTS | PD2 (A11, AF0), PA15 (B11, AF5), PD12 (F11, AF0), PB14 (K11, AF4), PB1 (M5, AF4) | |
| RX | PC11 (B1, AF0), PB9 (C3, AF4), PD9 (H11, AF0), PB0 (L5, AF4), PB11 (L11, AF4), PC5 (M4, AF0) | |
| TX | PB8 (A1, AF4), PC10 (B2, AF0), PD8 (J12, AF0), PC4 (L4, AF0), PB2 (L6, AF4), PA5 (M2, AF4), PB10 (M11, AF4) | |
| USART4 | CK | PA15 (B11, AF4) |
| CTS | PB7 (B3, AF4) | |
| DE | PA15 (B11, AF4) | |
| NSS | PB7 (B3, AF4) | |
| RTS | PA15 (B11, AF4) | |
| RX | PC11 (B1, AF1), PE9 (K8, AF0), PA1 (L2, AF4) | |
| TX | PC10 (B2, AF1), PA0 (K3, AF4), PE8 (M8, AF0) | |
| USART5 | CK | PD4 (B9, AF3), PB5 (C5, AF8), PE7 (M7, AF3) |
| CTS | PD5 (A10, AF3), PB6 (C4, AF8), PF7 (L7, AF3) | |
| DE | PD4 (B9, AF3), PB5 (C5, AF8), PE7 (M7, AF3) | |
| NSS | PD5 (A10, AF3), PB6 (C4, AF8), PF7 (L7, AF3) | |
| RTS | PD4 (B9, AF3), PB5 (C5, AF8), PE7 (M7, AF3) | |
| RX | PD2 (A11, AF3), PB4 (B5, AF3), PB1 (M5, AF8), PE11 (M9, AF3) | |
| TX | PB3 (A5, AF3), PD3 (C8, AF3), PC12 (D2, AF3), PB0 (L5, AF8), PE10 (L8, AF3) | |
| USART6 | CK | PF11 (A7, AF3), PF3 (H3, AF3), PA7 (K5, AF3), PB14 (K11, AF8) |
| CTS | PF12 (B6, AF3), PB15 (J10, AF8), PA6 (M3, AF3) | |
| DE | PF11 (A7, AF3), PF3 (H3, AF3), PA7 (K5, AF3), PB14 (K11, AF8) | |
| NSS | PF12 (B6, AF3), PB15 (J10, AF8), PA6 (M3, AF3) | |
| RTS | PF11 (A7, AF3), PF3 (H3, AF3), PA7 (K5, AF3), PB14 (K11, AF8) | |
| RX | PF10 (B7, AF3), PB9 (C3, AF8), PC1 (J3, AF4), PA5 (M2, AF3) | |
| TX | PB8 (A1, AF8), PF9 (A8, AF3), PC0 (K1, AF4), PA4 (L3, AF3) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PF7 (L7, AF1), PA6 (M3, AF6), PB13 (M12, AF1) |
| DE | PB12 (K10, AF1), PB1 (M5, AF6), PF6 (M6, AF1) | |
| RTS | PB12 (K10, AF1), PB1 (M5, AF6), PF6 (M6, AF1) | |
| RX | PF5 (J2, AF1), PC0 (K1, AF1), PA3 (K4, AF6), PB10 (M11, AF1) | |
| TX | PF4 (H2, AF1), PC1 (J3, AF1), PB11 (L11, AF1), PA2 (M1, AF6) | |
| LPUART2 | CTS | PC8 (C10, AF3), PD14 (E11, AF1), PB0 (L5, AF10) |
| DE | PC9 (A12, AF3), PD15 (D11, AF1), PF2-NRST (G2, AF3), PB1 (M5, AF10) | |
| RTS | PC9 (A12, AF3), PD15 (D11, AF1), PF2-NRST (G2, AF3), PB1 (M5, AF10) | |
| RX | PB7 (B3, AF10), PA13 (C11, AF10), PF3 (H3, AF1), PC1 (J3, AF3), PC7 (K12, AF3) | |
| TX | PA14-BOOT0 (B12, AF10), PB6 (C4, AF10), PF2-NRST (G2, AF1), PC6 (J11, AF3), PC0 (K1, AF3) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PD5 (A10, AF1), PB4 (B5, AF0), PA11 (D12, AF0), PE14 (K9, AF0), PA6 (M3, AF0) |
| MOSI | PD6 (A9, AF1), PB5 (C5, AF0), PA12 (C12, AF0), PA7 (K5, AF0), PE15 (L10, AF0), PA2 (M1, AF0) | |
| NSS | PA15 (B11, AF0), PD9 (H11, AF1), PA4 (L3, AF0), PB0 (L5, AF0), PE12 (L9, AF0) | |
| SCK | PB3 (A5, AF0), PD8 (J12, AF1), PA1 (L2, AF0), PA5 (M2, AF0), PE13 (M10, AF0) | |
| SPI2 | MISO | PB6 (C4, AF4), PD3 (C8, AF1), PA9 (D12, AF4), PA9 (H10, AF4), PC2 (K2, AF1), PA3 (K4, AF0), PB14 (K11, AF0), PB2 (L6, AF1) |
| MOSI | PB7 (B3, AF1), PD4 (B9, AF1), PA10 (C12, AF0), PA10 (E10, AF0), PB15 (J10, AF0), PC3 (L1, AF1), PA4 (L3, AF1), PB11 (L11, AF0) | |
| NSS | PD0 (B10, AF1), PB9 (C3, AF5), PB12 (K10, AF0), PA8 (L12, AF1) | |
| SCK | PB8 (A1, AF1), PD1 (C9, AF1), PA0 (K3, AF0), PB10 (M11, AF5), PB13 (M12, AF0) | |
| SPI3 | MISO | PC11 (B1, AF4), PB4 (B5, AF9) |
| MOSI | PB5 (C5, AF9), PC12 (D2, AF4) | |
| NSS | PA15 (B11, AF9), PA4 (L3, AF9) | |
| SCK | PB3 (A5, AF9), PC10 (B2, AF4) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (A12, AF0), PA12 (C12, AF5) |
| I2S1 | CK | PB3 (A5, AF0), PD8 (J12, AF1), PA1 (L2, AF0), PA5 (M2, AF0), PE13 (M10, AF0) |
| MCK | PD5 (A10, AF1), PB4 (B5, AF0), PA11 (D12, AF0), PE14 (K9, AF0), PA6 (M3, AF0) | |
| SD | PD6 (A9, AF1), PB5 (C5, AF0), PA12 (C12, AF0), PA7 (K5, AF0), PE15 (L10, AF0), PA2 (M1, AF0) | |
| WS | PA15 (B11, AF0), PD9 (H11, AF1), PA4 (L3, AF0), PB0 (L5, AF0), PE12 (L9, AF0) | |
| I2S2 | CK | PB8 (A1, AF1), PD1 (C9, AF1), PA0 (K3, AF0), PB10 (M11, AF5), PB13 (M12, AF0) |
| MCK | PB6 (C4, AF4), PD3 (C8, AF1), PA9 (D12, AF4), PA9 (H10, AF4), PC2 (K2, AF1), PA3 (K4, AF0), PB14 (K11, AF0), PB2 (L6, AF1) | |
| SD | PB7 (B3, AF1), PD4 (B9, AF1), PA10 (C12, AF0), PA10 (E10, AF0), PB15 (J10, AF0), PC3 (L1, AF1), PA4 (L3, AF1), PB11 (L11, AF0) | |
| WS | PD0 (B10, AF1), PB9 (C3, AF5), PB12 (K10, AF0), PA8 (L12, AF1) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A1, AF6), PB6 (C4, AF6), PA9 (D12, AF6), PA9 (H10, AF6) |
| SDA | PB7 (B3, AF6), PB9 (C3, AF6), PA10 (C12, AF6), PA10 (E10, AF6) | |
| SMBA | PB5 (C5, AF6), PA1 (L2, AF6) | |
| I2C2 | SCL | PB3 (A5, AF8), PA11 (D12, AF6), PA9 (D12, AF8), PA9 (H10, AF8), PA7 (K5, AF8), PB10 (M11, AF6), PB13 (M12, AF6) |
| SDA | PB4 (B5, AF8), PA12 (C12, AF6), PA10 (C12, AF8), PA10 (E10, AF8), PB14 (K11, AF6), PB11 (L11, AF6), PA6 (M3, AF8) | |
| SMBA | PA15 (B11, AF8), PB12 (K10, AF8), PA8 (L12, AF8) | |
| I2C3 | SCL | PB3 (A5, AF6), PC0 (K1, AF6), PA7 (K5, AF9) |
| SDA | PB4 (B5, AF6), PC1 (J3, AF6), PA6 (M3, AF9) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PB8 (A1, AF3), PD0 (B10, AF3), PA11 (D12, AF3), PD12 (F11, AF3), PC4 (L4, AF3) |
| TX | PB9 (C3, AF3), PD1 (C9, AF3), PA12 (C12, AF3), PD13 (E12, AF3), PC5 (M4, AF3) | |
| FDCAN2 | RX | PB5 (C5, AF3), PD14 (E11, AF3), PC2 (K2, AF3), PB12 (K10, AF3), PB0 (L5, AF3) |
| TX | PB6 (C4, AF3), PD15 (D11, AF3), PC3 (L1, AF3), PB1 (M5, AF3), PB13 (M12, AF3) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (D12) |
| DP | PA12 (C12) | |
| NOE | PC9 (A12, AF6), PA15 (B11, AF6), PA13 (C11, AF2), PA4 (L3, AF2) |
UCPD — контроллер USB Type-C Power Delivery
| Блок | Сигнал | Выводы |
|---|---|---|
| UCPD1 | CC1 | PA8 (L12) |
| CC2 | PB15 (J10) | |
| DBCC1 | PA9 (D12), PA9 (H10), UCPD1_DBCC1 (H10) | |
| DBCC2 | PA10 (C12), PA10 (E10), UCPD1_DBCC2 (E10) | |
| FRSTX1 | PC12 (D2, AF1), PC6 (J11, AF0), PA7 (K5, AF6), PB14 (K11, AF1), PB0 (L5, AF6), PA2 (M1, AF4), PA5 (M2, AF6) | |
| FRSTX2 | PC12 (D2, AF1), PC6 (J11, AF0), PA7 (K5, AF6), PB14 (K11, AF1), PB0 (L5, AF6), PA2 (M1, AF4), PA5 (M2, AF6) | |
| UCPD2 | CC1 | PD0 (B10) |
| CC2 | PD2 (A11) | |
| DBCC1 | PD1 (C9) | |
| DBCC2 | PD3 (C8) | |
| FRSTX1 | PB9 (C3, AF1), PC8 (C10, AF0), PA0 (K3, AF6), PA3 (K4, AF4), PB12 (K10, AF6), PC7 (K12, AF0), PA4 (L3, AF6) | |
| FRSTX2 | PB9 (C3, AF1), PC8 (C10, AF0), PA0 (K3, AF6), PA3 (K4, AF4), PB12 (K10, AF6), PC7 (K12, AF0), PA4 (L3, AF6) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PB8 (A1, AF0), PA5 (M2, AF1), PB10 (M11, AF0) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PF11 (A7), PC11 (B1), PA11 (D12), PD11 (G11), PB11 (L11), PE11 (M9) |
| IN0 | PA0 (K3) | |
| IN1 | PA1 (L2) | |
| IN2 | PA2 (M1) | |
| IN3 | PA3 (K4) | |
| IN4 | PA4 (L3) | |
| IN5 | PA5 (M2) | |
| IN6 | PA6 (M3) | |
| IN7 | PA7 (K5) | |
| IN8 | PB0 (L5) | |
| IN9 | PB1 (M5) | |
| IN10 | PB2 (L6) | |
| IN11 | PB10 (M11) | |
| IN15 | PB11 (L11) | |
| IN16 | PB12 (K10) | |
| IN17 | PC4 (L4) | |
| IN18 | PC5 (M4) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PF9 (A8), PC9 (A12), PB9 (C3), PA9 (D12), PA9 (H10), PD9 (H11), PE9 (K8) |
| OUT1 | PA4 (L3) | |
| OUT2 | PA5 (M2) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA0 (K3), PC4 (L4), PB1 (M5) |
| INP | PA1 (L2), PB2 (L6), PC5 (M4) | |
| OUT | PA11 (D12, AF7), PA0 (K3, AF7), PB0 (L5, AF7), PA6 (M3, AF7), PB10 (M11, AF7) | |
| COMP2 | INM | PB3 (A5), PB7 (B3), PA2 (M1) |
| INP | PB4 (B5), PB6 (C4), PA3 (K4) | |
| OUT | PB5 (C5, AF7), PA12 (C12, AF7), PA7 (K5, AF7), PB11 (L11, AF7), PA2 (M1, AF7) | |
| COMP3 | INM | PC0 (K1), PB2 (L6), PE8 (M8) |
| INP | PC1 (J3), PB0 (L5), PE7 (M7) | |
| OUT | PC0 (K1, AF7), PC2 (K2, AF7), PB1 (M5, AF7) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (F2) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BK | PD5 (A10, AF2), PC13 (E3, AF2), PB12 (K10, AF2), PE15 (L10, AF1), PA6 (M3, AF2) |
| BK2 | PC14-OSC32_IN (D1, AF2), PA11 (D12, AF5), PD9 (H11, AF2), PE14 (K9, AF2) | |
| CH1 | PC8 (C10, AF2), PE9 (K8, AF1), PA8 (L12, AF2) | |
| CH1N | PD2 (A11, AF2), PA7 (K5, AF2), PE8 (M8, AF1), PB13 (M12, AF2) | |
| CH2 | PB3 (A5, AF1), PC9 (A12, AF2), PA9 (D12, AF2), PA9 (H10, AF2), PE11 (M9, AF1) | |
| CH2N | PD3 (C8, AF2), PB14 (K11, AF2), PB0 (L5, AF2), PE10 (L8, AF1) | |
| CH3 | PC10 (B2, AF2), PB6 (C4, AF1), PA10 (C12, AF2), PA10 (E10, AF2), PE13 (M10, AF1) | |
| CH3N | PD4 (B9, AF2), PB15 (J10, AF2), PE12 (L9, AF1), PB1 (M5, AF2) | |
| CH4 | PC11 (B1, AF2), PA11 (D12, AF2), PE14 (K9, AF1) | |
| ETR | PA12 (C12, AF2), PE7 (M7, AF1) | |
| TIM2 | CH1 | PA15 (B11, AF2), PA0 (K3, AF2), PC4 (L4, AF2), PA5 (M2, AF2) |
| CH2 | PB3 (A5, AF2), PA1 (L2, AF2), PC5 (M4, AF2) | |
| CH3 | PC6 (J11, AF2), PA2 (M1, AF2), PB10 (M11, AF2) | |
| CH4 | PA3 (K4, AF2), PC7 (K12, AF2), PB11 (L11, AF2) | |
| ETR | PA15 (B11, AF2), PA0 (K3, AF2), PC4 (L4, AF2), PA5 (M2, AF2) | |
| TIM3 | CH1 | PE3 (A2, AF1), PB4 (B5, AF1), PC6 (J11, AF1), PA6 (M3, AF1) |
| CH2 | PE4 (C2, AF1), PB5 (C5, AF1), PA7 (K5, AF1), PC7 (K12, AF1) | |
| CH3 | PC8 (C10, AF1), PE5 (D3, AF1), PB0 (L5, AF1) | |
| CH4 | PC9 (A12, AF1), PE6 (C1, AF1), PB1 (M5, AF1) | |
| ETR | PE2 (A3, AF1), PD2 (A11, AF1) | |
| TIM4 | CH1 | PB6 (C4, AF9), PD12 (F11, AF2) |
| CH2 | PB7 (B3, AF9), PD13 (E12, AF2) | |
| CH3 | PB8 (A1, AF9), PD14 (E11, AF2) | |
| CH4 | PB9 (C3, AF9), PD15 (D11, AF2) | |
| ETR | PE0 (A4, AF2) | |
| TIM14 | CH1 | PC12 (D2, AF2), PF0-OSC_IN (H1, AF2), PA7 (K5, AF4), PA4 (L3, AF4), PB1 (M5, AF0) |
| TIM15 | BK | PB8 (A1, AF5), PA9 (D12, AF5), PC15-OSC32_OUT (E1, AF2), PA9 (H10, AF5), PB12 (K10, AF5) |
| CH1 | PF12 (B6, AF0), PC1 (J3, AF2), PB14 (K11, AF5), PA2 (M1, AF5) | |
| CH1N | PF1-OSC_OUT (J1, AF2), PB15 (J10, AF4), PA1 (L2, AF5), PB13 (M12, AF5) | |
| CH2 | PF13 (A6, AF0), PB15 (J10, AF5), PC2 (K2, AF2), PA3 (K4, AF5) | |
| TIM16 | BK | PB5 (C5, AF2) |
| CH1 | PB8 (A1, AF2), PE0 (A4, AF0), PD0 (B10, AF2), PA6 (M3, AF5) | |
| CH1N | PB6 (C4, AF2) | |
| TIM17 | BK | PB4 (B5, AF5), PA10 (C12, AF5), PA10 (E10, AF5) |
| CH1 | PE1 (B4, AF0), PB9 (C3, AF2), PD1 (C9, AF2), PA7 (K5, AF5) | |
| CH1N | PB7 (B3, AF2) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (C4, AF5), PC3 (L1, AF0) |
| IN1 | PB5 (C5, AF5), PC12 (D2, AF0), PC0 (K1, AF0) | |
| IN2 | PB7 (B3, AF5), PC2 (K2, AF0) | |
| OUT | PC1 (J3, AF0), PD8 (J12, AF2), PA0 (K3, AF5), PB0 (L5, AF5), PB2 (L6, AF5) | |
| LPTIM2 | ETR | PD11 (G11, AF1), PC3 (L1, AF2), PA5 (M2, AF5) |
| IN1 | PD12 (F11, AF1), PC0 (K1, AF2), PB1 (M5, AF5) | |
| OUT | PD6 (A9, AF2), PD13 (E12, AF1), PA4 (L3, AF5), PA8 (L12, AF5) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (E3) |
| OUT2 | PA4 (L3) | |
| REFIN | PB15 (J10) | |
| TS | PC13 (E3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | SWCLK | PA14-BOOT0 (B12, AF0) |
| SWDIO | PA13 (C11, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (M1) |
| MCO | PA9 (D12, AF0), PF2-NRST (G2, AF0), PA9 (H10, AF0), PD10 (H12, AF0), PA8 (L12, AF0) | |
| MCO_2 | PD7 (B8, AF3), PA15 (B11, AF3), PA10 (C12, AF3), PA10 (E10, AF3), PB2 (L6, AF3) | |
| OSC_EN | PC15-OSC32_OUT (E1, AF1), PF1-OSC_OUT (J1, AF0) | |
| OSC_IN | PF0-OSC_IN (H1) | |
| OSC_OUT | PF1-OSC_OUT (J1) | |
| OSC32_EN | PC15-OSC32_OUT (E1, AF0) | |
| OSC32_IN | PC14-OSC32_IN (D1) | |
| OSC32_OUT | PC15-OSC32_OUT (E1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP_IN1 | PC13 (E3) |
| RTC_TAMP_IN2 | PA0 (K3) | |
| RTC_TAMP_IN3 | PE6 (C1) | |
| SYS_WKUP1 | PA0 (K3) | |
| SYS_WKUP2 | PC13 (E3) | |
| SYS_WKUP3 | PE6 (C1) | |
| SYS_WKUP4 | PA2 (M1) | |
| SYS_WKUP5 | PC5 (M4) | |
| SYS_WKUP6 | PB5 (C5) |
Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).
Таблица выводов
Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
Часть выводов этого корпуса делят пары линий порта: шарик C12 — PA12 или PA10; шарик D12 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PB8 | ввод-вывод | CEC (AF0), FDCAN1_RX (AF3), I2C1_SCL (AF6), I2S2_CK (AF1), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), TIM4_CH3 (AF9), USART3_TX (AF4), USART6_TX (AF8) |
| A2 | PE3 | ввод-вывод | TIM3_CH1 (AF1) |
| A3 | PE2 | ввод-вывод | TIM3_ETR (AF1) |
| A4 | PE0 | ввод-вывод | TIM16_CH1 (AF0), TIM4_ETR (AF2) |
| A5 | PB3 | ввод-вывод | COMP2_INM, I2C2_SCL (AF8), I2C3_SCL (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), SPI3_SCK (AF9), TIM1_CH2 (AF1), TIM2_CH2 (AF2), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART5_TX (AF3) |
| A6 | PF13 | ввод-вывод | TIM15_CH2 (AF0) |
| A7 | PF11 | ввод-вывод | ADC1_EXTI11, USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3) |
| A8 | PF9 | ввод-вывод | DAC1_EXTI9, USART6_TX (AF3) |
| A9 | PD6 | ввод-вывод | I2S1_SD (AF1), LPTIM2_OUT (AF2), SPI1_MOSI (AF1), USART2_RX (AF0) |
| A10 | PD5 | ввод-вывод | I2S1_MCK (AF1), SPI1_MISO (AF1), TIM1_BK (AF2), USART2_TX (AF0), USART5_CTS (AF3), USART5_NSS (AF3) |
| A11 | PD2 | ввод-вывод | TIM1_CH1N (AF2), TIM3_ETR (AF1), UCPD2_CC2, USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0), USART5_RX (AF3) |
| A12 | PC9 | ввод-вывод | DAC1_EXTI9, I2S_CKIN (AF0), LPUART2_DE (AF3), LPUART2_RTS (AF3), TIM1_CH2 (AF2), TIM3_CH4 (AF1), USB_NOE (AF6) |
| B1 | PC11 | ввод-вывод | ADC1_EXTI11, SPI3_MISO (AF4), TIM1_CH4 (AF2), USART3_RX (AF0), USART4_RX (AF1) |
| B2 | PC10 | ввод-вывод | SPI3_SCK (AF4), TIM1_CH3 (AF2), USART3_TX (AF0), USART4_TX (AF1) |
| B3 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF6), I2S2_SD (AF1), LPTIM1_IN2 (AF5), LPUART2_RX (AF10), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), TIM4_CH2 (AF9), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4) |
| B4 | PE1 | ввод-вывод | TIM17_CH1 (AF0) |
| B5 | PB4 | ввод-вывод | COMP2_INP, I2C2_SDA (AF8), I2C3_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), SPI3_MISO (AF9), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4), USART5_RX (AF3) |
| B6 | PF12 | ввод-вывод | TIM15_CH1 (AF0), USART6_CTS (AF3), USART6_NSS (AF3) |
| B7 | PF10 | ввод-вывод | USART6_RX (AF3) |
| B8 | PD7 | ввод-вывод | RCC_MCO_2 (AF3) |
| B9 | PD4 | ввод-вывод | I2S2_SD (AF1), SPI2_MOSI (AF1), TIM1_CH3N (AF2), USART2_CK (AF0), USART2_DE (AF0), USART2_RTS (AF0), USART5_CK (AF3), USART5_DE (AF3), USART5_RTS (AF3) |
| B10 | PD0 | ввод-вывод | FDCAN1_RX (AF3), I2S2_WS (AF1), SPI2_NSS (AF1), TIM16_CH1 (AF2), UCPD2_CC1 |
| B11 | PA15 | ввод-вывод | I2C2_SMBA (AF8), I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), SPI3_NSS (AF9), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4), USB_NOE (AF6) |
| B12 | PA14-BOOT0 | ввод-вывод | LPUART2_TX (AF10), SYS_SWCLK (AF0), USART2_TX (AF1) |
| C1 | PE6 | ввод-вывод | RTC_TAMP_IN3, SYS_WKUP3, TIM3_CH4 (AF1) |
| C2 | PE4 | ввод-вывод | TIM3_CH2 (AF1) |
| C3 | PB9 | ввод-вывод | DAC1_EXTI9, FDCAN1_TX (AF3), I2C1_SDA (AF6), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM4_CH4 (AF9), UCPD2_FRSTX1 (AF1), UCPD2_FRSTX2 (AF1), USART3_RX (AF4), USART6_RX (AF8) |
| C4 | PB6 | ввод-вывод | COMP2_INP, FDCAN2_TX (AF3), I2C1_SCL (AF6), I2S2_MCK (AF4), LPTIM1_ETR (AF5), LPUART2_TX (AF10), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), TIM4_CH1 (AF9), USART1_TX (AF0), USART5_CTS (AF8), USART5_NSS (AF8) |
| C5 | PB5 | ввод-вывод | COMP2_OUT (AF7), FDCAN2_RX (AF3), I2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SPI3_MOSI (AF9), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1), USART5_CK (AF8), USART5_DE (AF8), USART5_RTS (AF8) |
| C8 | PD3 | ввод-вывод | I2S2_MCK (AF1), SPI2_MISO (AF1), TIM1_CH2N (AF2), UCPD2_DBCC2, USART2_CTS (AF0), USART2_NSS (AF0), USART5_TX (AF3) |
| C9 | PD1 | ввод-вывод | FDCAN1_TX (AF3), I2S2_CK (AF1), SPI2_SCK (AF1), TIM17_CH1 (AF2), UCPD2_DBCC1 |
| C10 | PC8 | ввод-вывод | LPUART2_CTS (AF3), TIM1_CH1 (AF2), TIM3_CH3 (AF1), UCPD2_FRSTX1 (AF0), UCPD2_FRSTX2 (AF0) |
| C11 | PA13 | ввод-вывод | IR_OUT (AF1), LPUART2_RX (AF10), SYS_SWDIO (AF0), USB_NOE (AF2) |
| C12 | PA12 | ввод-вывод | COMP2_OUT (AF7), FDCAN1_TX (AF3), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP |
| C12 | PA10 | ввод-вывод | I2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1) |
| D1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN, TIM1_BK2 (AF2) |
| D2 | PC12 | ввод-вывод | LPTIM1_IN1 (AF0), SPI3_MOSI (AF4), TIM14_CH1 (AF2), UCPD1_FRSTX1 (AF1), UCPD1_FRSTX2 (AF1), USART5_TX (AF3) |
| D3 | PE5 | ввод-вывод | TIM3_CH3 (AF1) |
| D10 | PF8 | ввод-вывод | — |
| D11 | PD15 | ввод-вывод | CRS1_SYNC (AF0), FDCAN2_TX (AF3), LPUART2_DE (AF1), LPUART2_RTS (AF1), TIM4_CH4 (AF2) |
| D12 | PA11 | ввод-вывод | ADC1_EXTI11, COMP1_OUT (AF7), FDCAN1_RX (AF3), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM |
| D12 | PA9 | ввод-вывод | DAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1) |
| E1 | PC15-OSC32_OUT | ввод-вывод | RCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2) |
| E2 | VBAT | питание | — |
| E3 | PC13 | ввод-вывод | RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK (AF2) |
| E10 | PA10 | ввод-вывод | I2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1) |
| E10 | UCPD1_DBCC2 | служебный | UCPD1_DBCC2 |
| E11 | PD14 | ввод-вывод | FDCAN2_RX (AF3), LPUART2_CTS (AF1), TIM4_CH3 (AF2) |
| E12 | PD13 | ввод-вывод | FDCAN1_TX (AF3), LPTIM2_OUT (AF1), TIM4_CH2 (AF2) |
| F1 | VDD | питание | — |
| F2 | VREF+ | служебный | VREFBUF_OUT |
| F11 | PD12 | ввод-вывод | FDCAN1_RX (AF3), LPTIM2_IN1 (AF1), TIM4_CH1 (AF2), USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0) |
| F12 | VDDIO2 | питание | — |
| G1 | VSS | питание | — |
| G2 | PF2-NRST | ввод-вывод | LPUART2_DE (AF3), LPUART2_RTS (AF3), LPUART2_TX (AF1), RCC_MCO (AF0) |
| G11 | PD11 | ввод-вывод | ADC1_EXTI11, LPTIM2_ETR (AF1), USART3_CTS (AF0), USART3_NSS (AF0) |
| G12 | VSS | питание | — |
| H1 | PF0-OSC_IN | ввод-вывод | CRS1_SYNC (AF0), RCC_OSC_IN, TIM14_CH1 (AF2) |
| H2 | PF4 | ввод-вывод | LPUART1_TX (AF1) |
| H3 | PF3 | ввод-вывод | LPUART2_RX (AF1), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3) |
| H10 | PA9 | ввод-вывод | DAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1) |
| H10 | UCPD1_DBCC1 | служебный | UCPD1_DBCC1 |
| H11 | PD9 | ввод-вывод | DAC1_EXTI9, I2S1_WS (AF1), SPI1_NSS (AF1), TIM1_BK2 (AF2), USART3_RX (AF0) |
| H12 | PD10 | ввод-вывод | RCC_MCO (AF0) |
| J1 | PF1-OSC_OUT | ввод-вывод | RCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2) |
| J2 | PF5 | ввод-вывод | LPUART1_RX (AF1) |
| J3 | PC1 | ввод-вывод | COMP3_INP, I2C3_SDA (AF6), LPTIM1_OUT (AF0), LPUART1_TX (AF1), LPUART2_RX (AF3), TIM15_CH1 (AF2), USART6_RX (AF4) |
| J10 | PB15 | ввод-вывод | I2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), UCPD1_CC2, USART6_CTS (AF8), USART6_NSS (AF8) |
| J11 | PC6 | ввод-вывод | LPUART2_TX (AF3), TIM2_CH3 (AF2), TIM3_CH1 (AF1), UCPD1_FRSTX1 (AF0), UCPD1_FRSTX2 (AF0) |
| J12 | PD8 | ввод-вывод | I2S1_CK (AF1), LPTIM1_OUT (AF2), SPI1_SCK (AF1), USART3_TX (AF0) |
| K1 | PC0 | ввод-вывод | COMP3_INM, COMP3_OUT (AF7), I2C3_SCL (AF6), LPTIM1_IN1 (AF0), LPTIM2_IN1 (AF2), LPUART1_RX (AF1), LPUART2_TX (AF3), USART6_TX (AF4) |
| K2 | PC2 | ввод-вывод | COMP3_OUT (AF7), FDCAN2_RX (AF3), I2S2_MCK (AF1), LPTIM1_IN2 (AF0), SPI2_MISO (AF1), TIM15_CH2 (AF2) |
| K3 | PA0 | ввод-вывод | ADC1_IN0, COMP1_INM, COMP1_OUT (AF7), I2S2_CK (AF0), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4) |
| K4 | PA3 | ввод-вывод | ADC1_IN3, COMP2_INP, I2S2_MCK (AF0), LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), UCPD2_FRSTX1 (AF4), UCPD2_FRSTX2 (AF4), USART2_RX (AF1) |
| K5 | PA7 | ввод-вывод | ADC1_IN7, COMP2_OUT (AF7), I2C2_SCL (AF8), I2C3_SCL (AF9), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3) |
| K8 | PE9 | ввод-вывод | DAC1_EXTI9, TIM1_CH1 (AF1), USART4_RX (AF0) |
| K9 | PE14 | ввод-вывод | I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF2), TIM1_CH4 (AF1) |
| K10 | PB12 | ввод-вывод | ADC1_IN16, FDCAN2_RX (AF3), I2C2_SMBA (AF8), I2S2_WS (AF0), LPUART1_DE (AF1), LPUART1_RTS (AF1), SPI2_NSS (AF0), TIM15_BK (AF5), TIM1_BK (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6) |
| K11 | PB14 | ввод-вывод | I2C2_SDA (AF6), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), UCPD1_FRSTX1 (AF1), UCPD1_FRSTX2 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART6_CK (AF8), USART6_DE (AF8), USART6_RTS (AF8) |
| K12 | PC7 | ввод-вывод | LPUART2_RX (AF3), TIM2_CH4 (AF2), TIM3_CH2 (AF1), UCPD2_FRSTX1 (AF0), UCPD2_FRSTX2 (AF0) |
| L1 | PC3 | ввод-вывод | FDCAN2_TX (AF3), I2S2_SD (AF1), LPTIM1_ETR (AF0), LPTIM2_ETR (AF2), SPI2_MOSI (AF1) |
| L2 | PA1 | ввод-вывод | ADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4) |
| L3 | PA4 | ввод-вывод | ADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), I2S2_SD (AF1), LPTIM2_OUT (AF5), RTC_OUT2, SPI1_NSS (AF0), SPI2_MOSI (AF1), SPI3_NSS (AF9), TIM14_CH1 (AF4), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART6_TX (AF3), USB_NOE (AF2) |
| L4 | PC4 | ввод-вывод | ADC1_IN17, COMP1_INM, FDCAN1_RX (AF3), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART1_TX (AF1), USART3_TX (AF0) |
| L5 | PB0 | ввод-вывод | ADC1_IN8, COMP1_OUT (AF7), COMP3_INP, FDCAN2_RX (AF3), I2S1_WS (AF0), LPTIM1_OUT (AF5), LPUART2_CTS (AF10), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_RX (AF4), USART5_TX (AF8) |
| L6 | PB2 | ввод-вывод | ADC1_IN10, COMP1_INP, COMP3_INM, I2S2_MCK (AF1), LPTIM1_OUT (AF5), RCC_MCO_2 (AF3), SPI2_MISO (AF1), USART3_TX (AF4) |
| L7 | PF7 | ввод-вывод | LPUART1_CTS (AF1), USART5_CTS (AF3), USART5_NSS (AF3) |
| L8 | PE10 | ввод-вывод | TIM1_CH2N (AF1), USART5_TX (AF3) |
| L9 | PE12 | ввод-вывод | I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH3N (AF1) |
| L10 | PE15 | ввод-вывод | I2S1_SD (AF0), SPI1_MOSI (AF0), TIM1_BK (AF1) |
| L11 | PB11 | ввод-вывод | ADC1_EXTI11, ADC1_IN15, COMP2_OUT (AF7), I2C2_SDA (AF6), I2S2_SD (AF0), LPUART1_TX (AF1), SPI2_MOSI (AF0), TIM2_CH4 (AF2), USART3_RX (AF4) |
| L12 | PA8 | ввод-вывод | CRS1_SYNC (AF4), I2C2_SMBA (AF8), I2S2_WS (AF1), LPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1 |
| M1 | PA2 | ввод-вывод | ADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1 (AF4), UCPD1_FRSTX2 (AF4), USART2_TX (AF1) |
| M2 | PA5 | ввод-вывод | ADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_TX (AF4), USART6_RX (AF3) |
| M3 | PA6 | ввод-вывод | ADC1_IN6, COMP1_OUT (AF7), I2C2_SDA (AF8), I2C3_SDA (AF9), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4), USART6_CTS (AF3), USART6_NSS (AF3) |
| M4 | PC5 | ввод-вывод | ADC1_IN18, COMP1_INP, FDCAN1_TX (AF3), SYS_WKUP5, TIM2_CH2 (AF2), USART1_RX (AF1), USART3_RX (AF0) |
| M5 | PB1 | ввод-вывод | ADC1_IN9, COMP1_INM, COMP3_OUT (AF7), FDCAN2_TX (AF3), LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART5_RX (AF8) |
| M6 | PF6 | ввод-вывод | LPUART1_DE (AF1), LPUART1_RTS (AF1) |
| M7 | PE7 | ввод-вывод | COMP3_INP, TIM1_ETR (AF1), USART5_CK (AF3), USART5_DE (AF3), USART5_RTS (AF3) |
| M8 | PE8 | ввод-вывод | COMP3_INM, TIM1_CH1N (AF1), USART4_TX (AF0) |
| M9 | PE11 | ввод-вывод | ADC1_EXTI11, TIM1_CH2 (AF1), USART5_RX (AF3) |
| M10 | PE13 | ввод-вывод | I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH3 (AF1) |
| M11 | PB10 | ввод-вывод | ADC1_IN11, CEC (AF0), COMP1_OUT (AF7), I2C2_SCL (AF6), I2S2_CK (AF5), LPUART1_RX (AF1), SPI2_SCK (AF5), TIM2_CH3 (AF2), USART3_TX (AF4) |
| M12 | PB13 | ввод-вывод | FDCAN2_TX (AF3), I2C2_SCL (AF6), I2S2_CK (AF0), LPUART1_CTS (AF1), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | E2 | резервное питание: часы реального времени и резервные регистры |
| VDD | F1 | питание цифровой части и линий ввода-вывода |
| VDDIO2 | F12 | питание отдельной группы линий ввода-вывода |
| VSS | G1, G12 | общий провод (земля) |
| UCPD1_DBCC1 | H10 | — |
| UCPD1_DBCC2 | E10 | — |
| VREF+ | F2 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX эта группа называется STM32G0C1V(C-E)Ix: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32G0C1VC | STM32G0C1VCIx | 256 КБ | 144 КБ |
| STM32G0C1VE | STM32G0C1VEIx | 512 КБ | 144 КБ |
Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32G0B1VB, STM32G0B1VC, STM32G0B1VE | STM32G0x1 | 100 из 100 | выводы совпадают полностью |
Частые вопросы
На каких выводах USART1 у STM32G0C1VC?
В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик C4, AF0) или PA9 (шарик D12, AF1) или PA9 (шарик H10, AF1) или PC4 (шарик L4, AF1), USART1_RX — на PB7 (шарик B3, AF0) или PA10 (шарик C12, AF1) или PA10 (шарик E10, AF1) или PC5 (шарик M4, AF1).
Где у STM32G0C1VC выводы SWD для программатора?
SWDIO — PA13 (шарик C11, AF0), SWCLK — PA14-BOOT0 (шарик B12, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32G0C1VC?
I2C1_SCL — PB8 (шарик A1, AF6) или PB6 (шарик C4, AF6) или PA9 (шарик D12, AF6) или PA9 (шарик H10, AF6), I2C1_SDA — PB7 (шарик B3, AF6) или PB9 (шарик C3, AF6) или PA10 (шарик C12, AF6) или PA10 (шарик E10, AF6).
Сколько выводов ввода-вывода у STM32G0C1VC в корпусе UFBGA100?
94 из 100. Ещё 5 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Почему у STM32G0C1VC в корпусе UFBGA100 на одном выводе несколько линий порта?
У корпуса UFBGA100 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: шарик C12 — PA12 или PA10; шарик D12 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
Чем отличаются STM32G0C1VC и STM32G0C1VE?
Объёмом памяти: STM32G0C1VC — 256 КБ флеш-памяти и 144 КБ ОЗУ, STM32G0C1VE — 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32G0C1VC?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32G0Cortex-M0+, до 64 МГц: G030–G0B0 Value line, G031–G0C1 — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
