STM32H533ZE в корпусе UFBGA144: распиновка
STM32H533ZE — микроконтроллер STM32H5 на ядре Cortex-M33: 512 КБ флеш-памяти и 272 КБ ОЗУ. Корпус UFBGA144 — 144 шарика, из них 112 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 512 КБ
- ОЗУ
- 272 КБ
- Корпус
- UFBGA144, 144 шарика
- Линий ввода-вывода
- 112

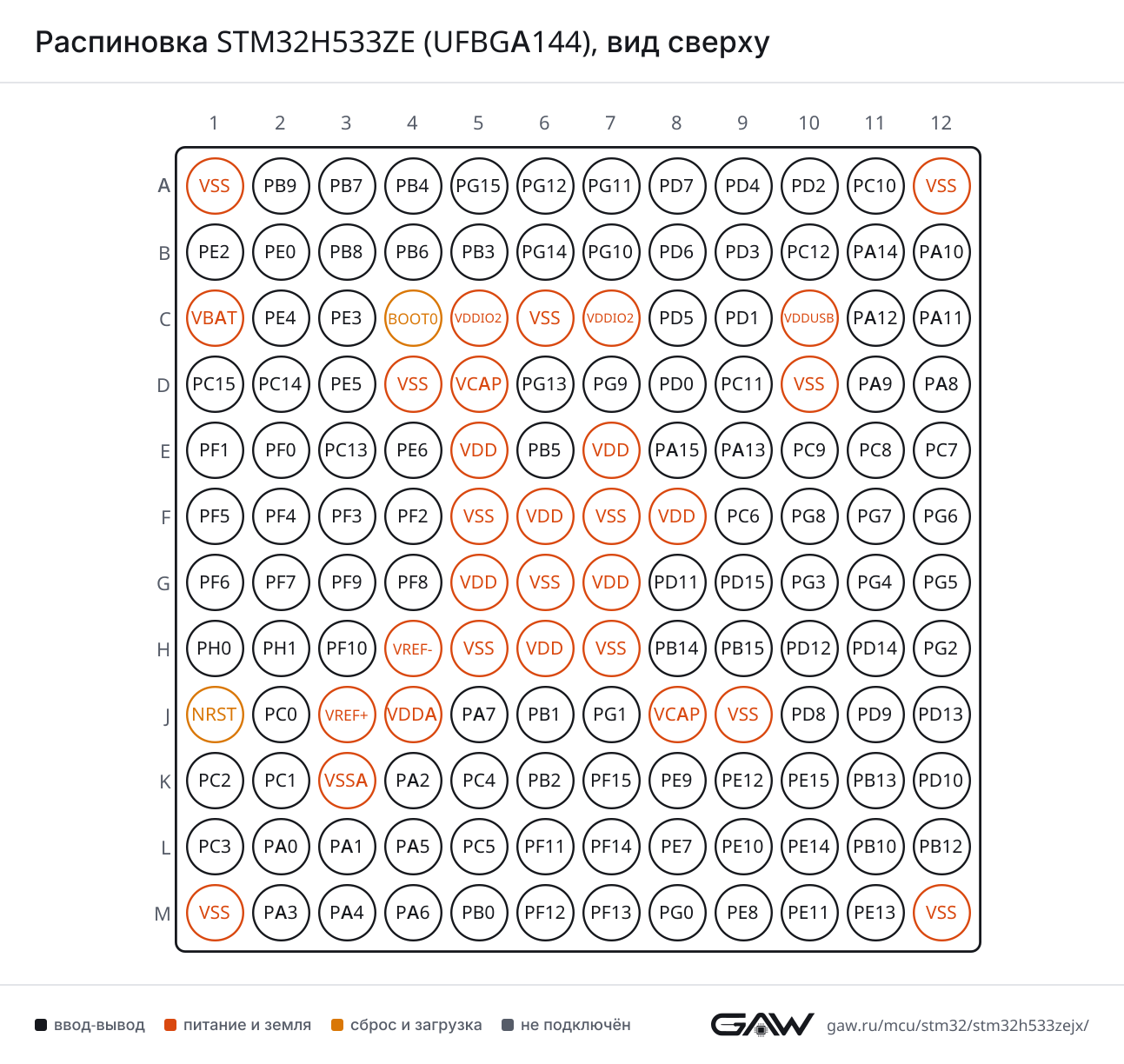

Схема корпуса UFBGA144
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (D12, AF7) |
| CTS | PA11 (C12, AF7) | |
| DE | PA12 (C11, AF7) | |
| NSS | PA11 (C12, AF7) | |
| RTS | PA12 (C11, AF7) | |
| RX | PB7 (A3, AF7), PA10 (B12, AF7), PB15 (H9, AF4) | |
| TX | PB6 (B4, AF7), PA9 (D11, AF7), PA15(JTDI) (E8, AF7), PB14 (H8, AF4) | |
| USART2 | CK | PD7 (A8, AF7), PA4 (M3, AF7) |
| CTS | PD3 (B9, AF7), PA0 (L2, AF7) | |
| DE | PD4 (A9, AF7), PA1 (L3, AF7) | |
| NSS | PD3 (B9, AF7), PA0 (L2, AF7) | |
| RTS | PD4 (A9, AF7), PA1 (L3, AF7) | |
| RX | PD6 (B8, AF7), PA3 (M2, AF7) | |
| TX | PD5 (C8, AF7), PA2 (K4, AF7), PB0 (M5, AF7) | |
| USART3 | CK | PC12 (B10, AF7), PD10 (K12, AF7), PB12 (L12, AF7) |
| CTS | PD11 (G8, AF7), PB13 (K11, AF7) | |
| DE | PB14 (H8, AF7), PD12 (H10, AF7) | |
| NSS | PD11 (G8, AF7), PB13 (K11, AF7) | |
| RTS | PB14 (H8, AF7), PD12 (H10, AF7) | |
| RX | PC11 (D9, AF7), PB1 (J6, AF7), PD9 (J11, AF7), PC4 (K5, AF7) | |
| TX | PC10 (A11, AF7), PD8 (J10, AF7), PB10 (L11, AF7) | |
| USART6 | CK | PC8 (E11, AF7), PG7 (F11, AF7), PA1 (L3, AF14) |
| CTS | PB7 (A3, AF6), PG15 (A5, AF7), PG13 (D6, AF7) | |
| DE | PG12 (A6, AF7), PG8 (F10, AF7) | |
| NSS | PB7 (A3, AF6), PG15 (A5, AF7), PG13 (D6, AF7) | |
| RTS | PG12 (A6, AF7), PG8 (F10, AF7) | |
| RX | PB6 (B4, AF6), PG9 (D7, AF7), PC7 (E12, AF7) | |
| TX | PG14 (B6, AF7), PB5 (E6, AF6), PC6 (F9, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB15 (H9, AF8), PB0 (M5, AF8) |
| DE | PA15(JTDI) (E8, AF8), PB14 (H8, AF8) | |
| RTS | PA15(JTDI) (E8, AF8), PB14 (H8, AF8) | |
| RX | PB8 (B3, AF8), PA11 (C12, AF6), PD0 (D8, AF8), PC11 (D9, AF8), PD11 (G8, AF8), PA1 (L3, AF8) | |
| TX | PB9 (A2, AF8), PC10 (A11, AF8), PD1 (C9, AF8), PA12 (C11, AF6), PD12 (H10, AF8), PA0 (L2, AF8) | |
| UART5 | CTS | PC9 (E10, AF8) |
| DE | PC8 (E11, AF8) | |
| RTS | PC8 (E11, AF8) | |
| RX | PD2 (A10, AF8), PB5 (E6, AF14), PB15 (H9, AF14), PB12 (L12, AF14) | |
| TX | PB6 (B4, AF14), PB3(JTDO/TRACESWO) (B5, AF14), PC12 (B10, AF8), PB13 (K11, AF14) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA11 (C12, AF3) |
| DE | PA12 (C11, AF3) | |
| RTS | PA12 (C11, AF3) | |
| RX | PB7 (A3, AF8), PA10 (B12, AF3), PB13 (K11, AF8) | |
| TX | PB6 (B4, AF8), PB3(JTDO/TRACESWO) (B5, AF8), PA9 (D11, AF3), PA2 (K4, AF3), PC3 (L1, AF3) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4(NJTRST) (A4, AF5), PG9 (D7, AF5), PA6 (M4, AF5) |
| MOSI | PD7 (A8, AF5), PB5 (E6, AF5), PB15 (H9, AF6), PA7 (J5, AF5) | |
| NSS | PG10 (B7, AF5), PA15(JTDI) (E8, AF5), PA4 (M3, AF5) | |
| RDY | PA8 (D12, AF5), PG6 (F12, AF5), PB2 (K6, AF4), PE11 (M10, AF4) | |
| SCK | PG11 (A7, AF5), PB3(JTDO/TRACESWO) (B5, AF5), PA5 (L4, AF5) | |
| SPI2 | MISO | PB14 (H8, AF5), PC2 (K1, AF5) |
| MOSI | PB15 (H9, AF5), PG1 (J7, AF7), PC1 (K2, AF5), PC3 (L1, AF5) | |
| NSS | PB9 (A2, AF5), PB4(NJTRST) (A4, AF7), PA11 (C12, AF5), PB1 (J6, AF5), PB12 (L12, AF5), PA3 (M2, AF5) | |
| RDY | PD5 (C8, AF5), PC0 (J2, AF7) | |
| SCK | PD3 (B9, AF5), PA12 (C11, AF5), PA9 (D11, AF5), PB2 (K6, AF6), PB13 (K11, AF5), PB10 (L11, AF5) | |
| SPI3 | MISO | PB4(NJTRST) (A4, AF6), PD7 (A8, AF6), PC11 (D9, AF6), PB0 (M5, AF5) |
| MOSI | PD6 (B8, AF5), PC12 (B10, AF6), PB5 (E6, AF7), PG8 (F10, AF5), PB2 (K6, AF7), PA3 (M2, AF6), PA4 (M3, AF4) | |
| NSS | PB8 (B3, AF6), PA15(JTDI) (E8, AF6), PA4 (M3, AF6) | |
| RDY | PE0 (B2, AF6), PA0 (L2, AF6) | |
| SCK | PB9 (A2, AF6), PC10 (A11, AF6), PB3(JTDO/TRACESWO) (B5, AF6), PB1 (J6, AF4) | |
| SPI4 | MISO | PB7 (A3, AF5), PE5 (D3, AF5), PC0 (J2, AF6), PE13 (M11, AF5) |
| MOSI | PA8 (D12, AF6), PE6 (E4, AF5), PC1 (K2, AF6), PE14 (L10, AF5) | |
| NSS | PE4 (C2, AF5), PE11 (M10, AF5) | |
| RDY | PG15 (A5, AF5), PB8 (B3, AF5) | |
| SCK | PE2 (B1, AF5), PE12 (K9, AF5), PA0 (L2, AF5), PC5 (L5, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S1 | CK | PG11 (A7, AF5), PB3(JTDO/TRACESWO) (B5, AF5), PA5 (L4, AF5) |
| MCK | PC4 (K5, AF5) | |
| SDI | PB4(NJTRST) (A4, AF5), PG9 (D7, AF5), PA6 (M4, AF5) | |
| SDO | PD7 (A8, AF5), PB5 (E6, AF5), PB15 (H9, AF6), PA7 (J5, AF5) | |
| WS | PG10 (B7, AF5), PA15(JTDI) (E8, AF5), PA4 (M3, AF5) | |
| I2S2 | CK | PD3 (B9, AF5), PA12 (C11, AF5), PA9 (D11, AF5), PB2 (K6, AF6), PB13 (K11, AF5), PB10 (L11, AF5) |
| MCK | PC6 (F9, AF5) | |
| SDI | PB14 (H8, AF5), PC2 (K1, AF5) | |
| SDO | PB15 (H9, AF5), PG1 (J7, AF7), PC1 (K2, AF5), PC3 (L1, AF5) | |
| WS | PB9 (A2, AF5), PB4(NJTRST) (A4, AF7), PA11 (C12, AF5), PB1 (J6, AF5), PB12 (L12, AF5), PA3 (M2, AF5) | |
| I2S3 | CK | PB9 (A2, AF6), PC10 (A11, AF6), PB3(JTDO/TRACESWO) (B5, AF6) |
| MCK | PC7 (E12, AF6) | |
| SDI | PB4(NJTRST) (A4, AF6), PD7 (A8, AF6), PC11 (D9, AF6), PB0 (M5, AF5) | |
| SDO | PD6 (B8, AF5), PC12 (B10, AF6), PB5 (E6, AF7), PG8 (F10, AF5), PB2 (K6, AF7), PA3 (M2, AF6), PA4 (M3, AF4) | |
| WS | PB8 (B3, AF6), PA15(JTDI) (E8, AF6), PA4 (M3, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (B3, AF4), PB6 (B4, AF4) |
| SDA | PB9 (A2, AF4), PB7 (A3, AF4) | |
| SMBA | PB5 (E6, AF4) | |
| I2C2 | SCL | PF1 (E1, AF4), PB10 (L11, AF4) |
| SDA | PB3(JTDO/TRACESWO) (B5, AF4), PF0 (E2, AF4), PB12 (L12, AF4) | |
| SMBA | PF2 (F4, AF4), PB13 (K11, AF4) | |
| I2C3 | SCL | PD6 (B8, AF4), PA8 (D12, AF4) |
| SDA | PB4(NJTRST) (A4, AF9), PD7 (A8, AF4), PC9 (E10, AF4) | |
| SMBA | PA9 (D11, AF4) |
I3C — шина I3C
| Блок | Сигнал | Выводы |
|---|---|---|
| I3C1 | SCL | PB8 (B3, AF3), PB6 (B4, AF3), PF5 (F1, AF5), PG7 (F11, AF3), PD12 (H10, AF5) |
| SDA | PB9 (A2, AF3), PB7 (A3, AF3), PG6 (F12, AF3), PD13 (J12, AF5), PF15 (K7, AF5) | |
| I3C2 | SCL | PC10 (A11, AF3), PB3(JTDO/TRACESWO) (B5, AF3), PD6 (B8, AF3), PA8 (D12, AF9), PF1 (E1, AF3), PB5 (E6, AF10), PC6 (F9, AF10) |
| SDA | PB4(NJTRST) (A4, AF10), PD7 (A8, AF3), PC11 (D9, AF3), PF0 (E2, AF3), PC7 (E12, AF10) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PE0 (B2, AF9), PB8 (B3, AF9), PA11 (C12, AF9), PD0 (D8, AF9) |
| TX | PB9 (A2, AF9), PB7 (A3, AF9), PD5 (C8, AF9), PD1 (C9, AF9), PA12 (C11, AF9) | |
| FDCAN2 | RX | PB5 (E6, AF9), PD9 (J11, AF9), PA0 (L2, AF9), PB12 (L12, AF9) |
| TX | PB6 (B4, AF9), PB3(JTDO/TRACESWO) (B5, AF9), PA10 (B12, AF9), PB13 (K11, AF9) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (C12, AF10) |
| DP | PA12 (C11, AF10) | |
| SOF | PA8 (D12, AF10) |
UCPD — контроллер USB Type-C Power Delivery
| Блок | Сигнал | Выводы |
|---|---|---|
| UCPD1 | CC1 | PB13 (K11) |
| CC2 | PB14 (H8) | |
| DB1 | PA9 (D11) | |
| DB2 | PC9 (E10) | |
| FRSTX | PA10 (B12, AF6), PG7 (F11, AF11), PG6 (F12, AF11), PB12 (L12, AF6) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (A2, AF7) |
| CK | PD6 (B8, AF11), PC12 (B10, AF12) | |
| CKIN | PB8 (B3, AF7) | |
| CMD | PD7 (A8, AF11), PD2 (A10, AF12), PB2 (K6, AF12) | |
| D0 | PA10 (B12, AF12), PG9 (D7, AF11), PC8 (E11, AF12), PB13 (K11, AF12) | |
| D0DIR | PC6 (F9, AF8) | |
| D1 | PG10 (B7, AF11), PC9 (E10, AF12) | |
| D2 | PG11 (A7, AF10), PC10 (A11, AF12) | |
| D3 | PG12 (A6, AF10), PC11 (D9, AF12) | |
| D4 | PB8 (B3, AF12) | |
| D5 | PB9 (A2, AF12) | |
| D6 | PC6 (F9, AF12) | |
| D7 | PC7 (E12, AF12) | |
| D123DIR | PC7 (E12, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PB4(NJTRST) (A4, AF3), PF10 (H3, AF9), PB15 (H9, AF10), PB2 (K6, AF9), PA3 (M2, AF3) |
| DQS | PB2 (K6, AF10), PA1 (L3, AF6), PC5 (L5, AF10) | |
| IO0 | PC9 (E10, AF9), PF8 (G4, AF10), PD11 (G8, AF9), PB1 (J6, AF6), PC3 (L1, AF9) | |
| IO1 | PC10 (A11, AF9), PF9 (G3, AF10), PD12 (H10, AF9), PB0 (M5, AF6) | |
| IO2 | PE2 (B1, AF9), PF7 (G2, AF10), PA7 (J5, AF10), PC2 (K1, AF9) | |
| IO3 | PF6 (G1, AF10), PD13 (J12, AF9), PA1 (L3, AF9), PA6 (M4, AF6) | |
| IO4 | PD4 (A9, AF10), PC1 (K2, AF10), PE7 (L8, AF10) | |
| IO5 | PD5 (C8, AF10), PC6 (F9, AF11), PC2 (K1, AF6), PE8 (M9, AF10) | |
| IO6 | PD6 (B8, AF10), PG9 (D7, AF9), PC7 (E12, AF11), PE9 (K8, AF10), PC3 (L1, AF6) | |
| IO7 | PD7 (A8, AF10), PG14 (B6, AF9), PC0 (J2, AF10), PE10 (L9, AF10) | |
| NCLK | PB5 (E6, AF3), PF11 (L6, AF9), PB12 (L12, AF3) | |
| NCS | PB6 (B4, AF10), PC11 (D9, AF9), PA15(JTDI) (E8, AF9), PG6 (F12, AF10), PB10 (L11, AF9), PE11 (M10, AF6) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PB6 (B4, AF5), PA15(JTDI) (E8, AF4) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PG11 (A7), PA11 (C12), PC11 (D9), PD11 (G8), PF11 (L6), PE11 (M10) |
| EXTI15 | PG15 (A5), PC15-OSC32_OUT(OSC32_OUT) (D1), PA15(JTDI) (E8), PD15 (G9), PB15 (H9), PF15 (K7), PE15 (K10) | |
| INN1 | PA0 (L2) | |
| INN2 | PF12 (M6) | |
| INN3 | PA7 (J5) | |
| INN4 | PC5 (L5) | |
| INN5 | PB0 (M5) | |
| INN10 | PC1 (K2) | |
| INN11 | PC2 (K1) | |
| INN12 | PC3 (L1) | |
| INN18 | PA5 (L4) | |
| INP0 | PA0 (L2) | |
| INP1 | PA1 (L3) | |
| INP2 | PF11 (L6) | |
| INP3 | PA6 (M4) | |
| INP4 | PC4 (K5) | |
| INP5 | PB1 (J6) | |
| INP6 | PF12 (M6) | |
| INP7 | PA7 (J5) | |
| INP8 | PC5 (L5) | |
| INP9 | PB0 (M5) | |
| INP10 | PC0 (J2) | |
| INP11 | PC1 (K2) | |
| INP12 | PC2 (K1) | |
| INP13 | PC3 (L1) | |
| INP14 | PA2 (K4) | |
| INP15 | PA3 (M2) | |
| INP18 | PA4 (M3) | |
| INP19 | PA5 (L4) | |
| ADC2 | EXTI11 | PG11 (A7), PA11 (C12), PC11 (D9), PD11 (G8), PF11 (L6), PE11 (M10) |
| EXTI15 | PG15 (A5), PC15-OSC32_OUT(OSC32_OUT) (D1), PA15(JTDI) (E8), PD15 (G9), PB15 (H9), PF15 (K7), PE15 (K10) | |
| INN1 | PA0 (L2) | |
| INN2 | PF14 (L7) | |
| INN3 | PA7 (J5), PF15 (K7) | |
| INN4 | PC5 (L5) | |
| INN5 | PB0 (M5) | |
| INN10 | PC1 (K2) | |
| INN11 | PC2 (K1) | |
| INN12 | PC3 (L1) | |
| INN18 | PA5 (L4) | |
| INP0 | PA0 (L2) | |
| INP1 | PA1 (L3) | |
| INP2 | PF13 (M7) | |
| INP3 | PA6 (M4) | |
| INP4 | PC4 (K5) | |
| INP5 | PB1 (J6) | |
| INP6 | PF14 (L7) | |
| INP7 | PA7 (J5) | |
| INP8 | PC5 (L5) | |
| INP9 | PB0 (M5) | |
| INP10 | PC0 (J2) | |
| INP11 | PC1 (K2) | |
| INP12 | PC2 (K1) | |
| INP13 | PC3 (L1) | |
| INP14 | PA2 (K4) | |
| INP15 | PA3 (M2) | |
| INP18 | PA4 (M3) | |
| INP19 | PA5 (L4) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (A2), PG9 (D7), PA9 (D11), PC9 (E10), PF9 (G3), PD9 (J11), PE9 (K8) |
| OUT1 | PA4 (M3) | |
| OUT2 | PA5 (L4) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PE15 (K10, AF1), PB12 (L12, AF1), PA6 (M4, AF1) |
| BKIN2 | PE6 (E4, AF1), PG4 (G11, AF1) | |
| CH1 | PA8 (D12, AF1), PE9 (K8, AF1) | |
| CH1N | PA7 (J5, AF1), PB13 (K11, AF1), PE8 (M9, AF1) | |
| CH2 | PA9 (D11, AF1), PE11 (M10, AF1) | |
| CH2N | PB14 (H8, AF1), PE10 (L9, AF1), PB0 (M5, AF1) | |
| CH3 | PA10 (B12, AF1), PE13 (M11, AF1) | |
| CH3N | PB15 (H9, AF1), PB1 (J6, AF1), PE12 (K9, AF1) | |
| CH4 | PA11 (C12, AF1), PE14 (L10, AF1) | |
| CH4N | PD5 (C8, AF1), PE15 (K10, AF3), PC5 (L5, AF1) | |
| ETR | PA12 (C11, AF1), PG5 (G12, AF1), PE7 (L8, AF1) | |
| TIM2 | CH1 | PA15(JTDI) (E8, AF1), PA0 (L2, AF1), PA5 (L4, AF1) |
| CH2 | PB3(JTDO/TRACESWO) (B5, AF1), PA1 (L3, AF1) | |
| CH3 | PA2 (K4, AF1), PB10 (L11, AF1) | |
| CH4 | PC4 (K5, AF1), PA3 (M2, AF1) | |
| ETR | PA15(JTDI) (E8, AF14), PA0 (L2, AF14), PA5 (L4, AF14) | |
| TIM3 | CH1 | PB4(NJTRST) (A4, AF2), PC6 (F9, AF2), PA6 (M4, AF2) |
| CH2 | PB5 (E6, AF2), PC7 (E12, AF2), PA7 (J5, AF2) | |
| CH3 | PC8 (E11, AF2), PB0 (M5, AF2) | |
| CH4 | PC9 (E10, AF2), PB1 (J6, AF2) | |
| ETR | PD2 (A10, AF2) | |
| TIM4 | CH1 | PB6 (B4, AF2), PD12 (H10, AF2) |
| CH2 | PB7 (A3, AF2), PD13 (J12, AF2) | |
| CH3 | PB8 (B3, AF2), PD14 (H11, AF2) | |
| CH4 | PB9 (A2, AF2), PD15 (G9, AF2), PC2 (K1, AF2) | |
| ETR | PE0 (B2, AF2) | |
| TIM5 | CH1 | PA0 (L2, AF2) |
| CH2 | PA1 (L3, AF2) | |
| CH3 | PA2 (K4, AF2) | |
| CH4 | PA3 (M2, AF2) | |
| ETR | PA4 (M3, AF2) | |
| TIM8 | BKIN | PG2 (H12, AF3), PA6 (M4, AF3) |
| BKIN2 | PA8 (D12, AF3), PG3 (G10, AF3) | |
| CH1 | PC6 (F9, AF3), PB10 (L11, AF2) | |
| CH1N | PA7 (J5, AF3), PA5 (L4, AF3) | |
| CH2 | PC7 (E12, AF3), PB13 (K11, AF2) | |
| CH2N | PB14 (H8, AF3), PB0 (M5, AF3) | |
| CH3 | PC8 (E11, AF3), PB12 (L12, AF2) | |
| CH3N | PB15 (H9, AF3), PB1 (J6, AF3) | |
| CH4 | PC9 (E10, AF3) | |
| CH4N | PD0 (D8, AF3), PB2 (K6, AF3) | |
| ETR | PG8 (F10, AF3), PA0 (L2, AF3) | |
| TIM12 | CH1 | PB14 (H8, AF2) |
| CH2 | PB15 (H9, AF2) | |
| TIM15 | BKIN | PD2 (A10, AF4), PE3 (C3, AF4), PA0 (L2, AF4) |
| CH1 | PC12 (B10, AF2), PE5 (D3, AF4), PA2 (K4, AF4) | |
| CH1N | PE4 (C2, AF4), PA1 (L3, AF4) | |
| CH2 | PE6 (E4, AF4), PA3 (M2, AF4) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PG13 (D6, AF1), PD13 (J12, AF1), PB2 (K6, AF5) |
| CH2 | PB4(NJTRST) (A4, AF4), PG14 (B6, AF4) | |
| ETR | PE0 (B2, AF1), PG14 (B6, AF1) | |
| IN1 | PG12 (A6, AF1), PD12 (H10, AF1), PA1 (L3, AF5) | |
| IN2 | PG11 (A7, AF1), PE2 (B1, AF1), PA2 (K4, AF5) | |
| LPTIM2 | CH1 | PD13 (J12, AF3), PB13 (K11, AF3), PA4 (M3, AF3) |
| CH2 | PE0 (B2, AF3), PC12 (B10, AF3), PD10 (K12, AF3) | |
| ETR | PE0 (B2, AF4), PC4 (K5, AF3) | |
| IN1 | PD12 (H10, AF3), PB10 (L11, AF3) | |
| IN2 | PA10 (B12, AF4), PD11 (G8, AF3) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (E3) |
| OUT2 | PB2 (K6, AF0) | |
| REFIN | PB15 (H9, AF0) | |
| TS | PC13 (E3) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A0 | PF0 (E2, AF12) |
| A1 | PF1 (E1, AF12) | |
| A2 | PF2 (F4, AF12) | |
| A3 | PF3 (F3, AF12) | |
| A4 | PF4 (F2, AF12) | |
| A5 | PF5 (F1, AF12) | |
| A6 | PF12 (M6, AF12) | |
| A7 | PF13 (M7, AF12) | |
| A8 | PF14 (L7, AF12) | |
| A9 | PF15 (K7, AF12) | |
| A10 | PG0 (M8, AF12) | |
| A11 | PG1 (J7, AF12) | |
| A12 | PG2 (H12, AF12) | |
| A13 | PG3 (G10, AF12) | |
| A14 | PG4 (G11, AF12) | |
| A15 | PG5 (G12, AF12) | |
| A16 | PD11 (G8, AF12) | |
| A17 | PD12 (H10, AF12) | |
| A18 | PD13 (J12, AF12) | |
| A19 | PE3 (C3, AF12) | |
| A20 | PE4 (C2, AF12) | |
| A21 | PE5 (D3, AF12) | |
| A22 | PE6 (E4, AF12) | |
| A23 | PE2 (B1, AF12) | |
| A24 | PG13 (D6, AF12) | |
| A25 | PG14 (B6, AF12), PC0 (J2, AF9) | |
| ALE | PC8 (E11, AF11), PD12 (H10, AF12) | |
| CLE | PC9 (E10, AF11), PD11 (G8, AF12) | |
| CLK | PD3 (B9, AF12) | |
| D0 | PD14 (H11, AF12) | |
| D1 | PD15 (G9, AF12) | |
| D2 | PD0 (D8, AF12) | |
| D3 | PD1 (C9, AF12) | |
| D4 | PE7 (L8, AF12) | |
| D5 | PE8 (M9, AF12) | |
| D6 | PE9 (K8, AF12) | |
| D7 | PE10 (L9, AF12) | |
| D8 | PE11 (M10, AF12) | |
| D9 | PE12 (K9, AF12) | |
| D10 | PE13 (M11, AF12) | |
| D11 | PE14 (L10, AF12) | |
| D12 | PE15 (K10, AF12) | |
| D13 | PD8 (J10, AF12) | |
| D14 | PD9 (J11, AF12) | |
| D15 | PD10 (K12, AF12) | |
| DA0 | PD14 (H11, AF12) | |
| DA1 | PD15 (G9, AF12) | |
| DA2 | PD0 (D8, AF12) | |
| DA3 | PD1 (C9, AF12) | |
| DA4 | PE7 (L8, AF12) | |
| DA5 | PE8 (M9, AF12) | |
| DA6 | PE9 (K8, AF12) | |
| DA7 | PE10 (L9, AF12) | |
| DA8 | PE11 (M10, AF12) | |
| DA9 | PE12 (K9, AF12) | |
| DA10 | PE13 (M11, AF12) | |
| DA11 | PE14 (L10, AF12) | |
| DA12 | PE15 (K10, AF12) | |
| DA13 | PD8 (J10, AF12) | |
| DA14 | PD9 (J11, AF12) | |
| DA15 | PD10 (K12, AF12) | |
| INT | PC8 (E11, AF10), PG7 (F11, AF12) | |
| NBL0 | PE0 (B2, AF12) | |
| NBL1 | PA15(JTDI) (E8, AF12) | |
| NCE | PD7 (A8, AF12), PG9 (D7, AF12), PC8 (E11, AF9) | |
| NE1 | PD7 (A8, AF12), PC7 (E12, AF9) | |
| NE2 | PG9 (D7, AF12), PC8 (E11, AF9) | |
| NE3 | PG10 (B7, AF12), PG6 (F12, AF12) | |
| NE4 | PG12 (A6, AF12) | |
| NL | PB7 (A3, AF12) | |
| NOE | PD4 (A9, AF12), PA8 (D12, AF12) | |
| NWAIT | PD6 (B8, AF12), PC6 (F9, AF9) | |
| NWE | PD5 (C8, AF12), PA9 (D11, AF12), PA7 (J5, AF13) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (D11, AF13), PC6 (F9, AF13) |
| D1 | PA10 (B12, AF13), PC7 (E12, AF13) | |
| D2 | PE0 (B2, AF13), PG10 (B7, AF13), PC8 (E11, AF13), PB15 (H9, AF13) | |
| D3 | PG11 (A7, AF13), PE2 (B1, AF13), PA8 (D12, AF13), PC9 (E10, AF13) | |
| D4 | PE4 (C2, AF13), PC11 (D9, AF13) | |
| D5 | PB6 (B4, AF13), PD3 (B9, AF13) | |
| D6 | PB8 (B3, AF13), PE5 (D3, AF13) | |
| D7 | PB9 (A2, AF13), PB4(NJTRST) (A4, AF13), PE6 (E4, AF13) | |
| D8 | PC10 (A11, AF13) | |
| D9 | PC12 (B10, AF13) | |
| D10 | PD6 (B8, AF13), PB5 (E6, AF13) | |
| D11 | PG12 (A6, AF13), PD2 (A10, AF13), PA15(JTDI) (E8, AF13), PF10 (H3, AF13) | |
| D12 | PG6 (F12, AF13), PD12 (H10, AF13), PF11 (L6, AF13) | |
| D13 | PG15 (A5, AF13), PG7 (F11, AF13), PD13 (J12, AF13) | |
| HSYNC | PA4 (M3, AF13) | |
| PIXCLK | PA6 (M4, AF13) | |
| VSYNC | PB7 (A3, AF13), PG9 (D7, AF13) |
PSSI — параллельный синхронный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| PSSI | D0 | PA9 (D11, AF13), PC6 (F9, AF13) |
| D1 | PA10 (B12, AF13), PC7 (E12, AF13) | |
| D2 | PE0 (B2, AF13), PG10 (B7, AF13), PC8 (E11, AF13), PB15 (H9, AF13) | |
| D3 | PG11 (A7, AF13), PE2 (B1, AF13), PA8 (D12, AF13), PC9 (E10, AF13) | |
| D4 | PE4 (C2, AF13), PC11 (D9, AF13) | |
| D5 | PB6 (B4, AF13), PD3 (B9, AF13) | |
| D6 | PB8 (B3, AF13), PE5 (D3, AF13) | |
| D7 | PB9 (A2, AF13), PB4(NJTRST) (A4, AF13), PE6 (E4, AF13) | |
| D8 | PC10 (A11, AF13) | |
| D9 | PC12 (B10, AF13) | |
| D10 | PD6 (B8, AF13), PB5 (E6, AF13) | |
| D11 | PG12 (A6, AF13), PD2 (A10, AF13), PA15(JTDI) (E8, AF13), PF10 (H3, AF13) | |
| D12 | PG6 (F12, AF13), PD12 (H10, AF13), PF11 (L6, AF13) | |
| D13 | PG15 (A5, AF13), PG7 (F11, AF13), PD13 (J12, AF13) | |
| D14 | PA5 (L4, AF13) | |
| D15 | PG12 (A6, AF4), PF10 (H3, AF4), PC5 (L5, AF4) | |
| DE | PA4 (M3, AF13) | |
| PDCK | PA6 (M4, AF13) | |
| RDY | PB7 (A3, AF13), PG9 (D7, AF13) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14(JTCK/SWCLK) (B11, AF0) |
| JTDI | PA15(JTDI) (E8, AF0) | |
| JTDO-SWO | PB3(JTDO/TRACESWO) (B5, AF0) | |
| JTMS-SWDIO | PA13(JTMS/SWDIO) (E9, AF0) | |
| NJTRST | PB4(NJTRST) (A4, AF0) | |
| TRACECLK | PE2 (B1, AF0) | |
| TRACED0 | PE3 (C3, AF0), PG13 (D6, AF0), PC1 (K2, AF0) | |
| TRACED1 | PG14 (B6, AF0), PE4 (C2, AF0), PC8 (E11, AF0) | |
| TRACED2 | PD2 (A10, AF0), PE5 (D3, AF0) | |
| TRACED3 | PC12 (B10, AF0), PE6 (E4, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PB2 (K6) |
| MCO_1 | PA8 (D12, AF0) | |
| MCO_2 | PC9 (E10, AF0) | |
| OSC_IN | PH0-OSC_IN (H1) | |
| OSC_OUT | PH1-OSC_OUT (H2) | |
| OSC32_IN | PC14-OSC32_IN(OSC32_IN) (D2) | |
| OSC32_OUT | PC15-OSC32_OUT(OSC32_OUT) (D1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC2 (K1, AF0) |
| PWR_CSTOP | PC3 (L1, AF0) | |
| PWR_WKUP1 | PA0 (L2) | |
| PWR_WKUP2 | PA2 (K4) | |
| PWR_WKUP4 | PC13 (E3) | |
| PWR_WKUP5 | PB7 (A3) | |
| PWR_WKUP6 | PC1 (K2) | |
| PWR_WKUP7 | PD2 (A10) | |
| PWR_WKUP8 | PD3 (B9) | |
| TAMP_IN1 | PC13 (E3) | |
| TAMP_IN2 | PA0 (L2) | |
| TAMP_IN3 | PE6 (E4), PC1 (K2) | |
| TAMP_IN4 | PA2 (K4) | |
| TAMP_IN5 | PA1 (L3) | |
| TAMP_IN6 | PE3 (C3) | |
| TAMP_IN7 | PE4 (C2) | |
| TAMP_IN8 | PE5 (D3) | |
| TAMP_OUT1 | PA0 (L2) | |
| TAMP_OUT2 | PC13 (E3) | |
| TAMP_OUT3 | PE3 (C3), PC13 (E3), PA2 (K4) | |
| TAMP_OUT4 | PA1 (L3) | |
| TAMP_OUT5 | PC1 (K2) | |
| TAMP_OUT6 | PE6 (E4) | |
| TAMP_OUT7 | PE5 (D3) | |
| TAMP_OUT8 | PE4 (C2) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 144 шарика корпуса UFBGA144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VSS | питание | — |
| A2 | PB9 | ввод-вывод | DAC1_EXTI9, DCMI_D7 (AF13), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2S2_WS (AF5), I2S3_CK (AF6), I3C1_SDA (AF3), PSSI_D7 (AF13), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SPI2_NSS (AF5), SPI3_SCK (AF6), TIM4_CH4 (AF2), UART4_TX (AF8) |
| A3 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), FDCAN1_TX (AF9), FMC_NL (AF12), I2C1_SDA (AF4), I3C1_SDA (AF3), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_WKUP5, SPI4_MISO (AF5), TIM4_CH2 (AF2), USART1_RX (AF7), USART6_CTS (AF6), USART6_NSS (AF6) |
| A4 | PB4(NJTRST) | ввод-вывод | DCMI_D7 (AF13), DEBUG_NJTRST (AF0), I2C3_SDA (AF9), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I3C2_SDA (AF10), LPTIM1_CH2 (AF4), OCTOSPI1_CLK (AF3), PSSI_D7 (AF13), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), TIM3_CH1 (AF2) |
| A5 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DCMI_D13 (AF13), PSSI_D13 (AF13), SPI4_RDY (AF5), USART6_CTS (AF7), USART6_NSS (AF7) |
| A6 | PG12 | ввод-вывод | DCMI_D11 (AF13), FMC_NE4 (AF12), LPTIM1_IN1 (AF1), PSSI_D11 (AF13), PSSI_D15 (AF4), SDMMC1_D3 (AF10), USART6_DE (AF7), USART6_RTS (AF7) |
| A7 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, DCMI_D3 (AF13), I2S1_CK (AF5), LPTIM1_IN2 (AF1), PSSI_D3 (AF13), SDMMC1_D2 (AF10), SPI1_SCK (AF5) |
| A8 | PD7 | ввод-вывод | FMC_NCE (AF12), FMC_NE1 (AF12), I2C3_SDA (AF4), I2S1_SDO (AF5), I2S3_SDI (AF6), I3C2_SDA (AF3), OCTOSPI1_IO7 (AF10), SDMMC1_CMD (AF11), SPI1_MOSI (AF5), SPI3_MISO (AF6), USART2_CK (AF7) |
| A9 | PD4 | ввод-вывод | FMC_NOE (AF12), OCTOSPI1_IO4 (AF10), USART2_DE (AF7), USART2_RTS (AF7) |
| A10 | PD2 | ввод-вывод | DCMI_D11 (AF13), DEBUG_TRACED2 (AF0), PSSI_D11 (AF13), PWR_WKUP7, SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8) |
| A11 | PC10 | ввод-вывод | DCMI_D8 (AF13), I2S3_CK (AF6), I3C2_SCL (AF3), OCTOSPI1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| A12 | VSS | питание | — |
| B1 | PE2 | ввод-вывод | DCMI_D3 (AF13), DEBUG_TRACECLK (AF0), FMC_A23 (AF12), LPTIM1_IN2 (AF1), OCTOSPI1_IO2 (AF9), PSSI_D3 (AF13), SPI4_SCK (AF5) |
| B2 | PE0 | ввод-вывод | DCMI_D2 (AF13), FDCAN1_RX (AF9), FMC_NBL0 (AF12), LPTIM1_ETR (AF1), LPTIM2_CH2 (AF3), LPTIM2_ETR (AF4), PSSI_D2 (AF13), SPI3_RDY (AF6), TIM4_ETR (AF2) |
| B3 | PB8 | ввод-вывод | DCMI_D6 (AF13), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2S3_WS (AF6), I3C1_SCL (AF3), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SPI3_NSS (AF6), SPI4_RDY (AF5), TIM4_CH3 (AF2), UART4_RX (AF8) |
| B4 | PB6 | ввод-вывод | CEC (AF5), DCMI_D5 (AF13), FDCAN2_TX (AF9), I2C1_SCL (AF4), I3C1_SCL (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PSSI_D5 (AF13), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7), USART6_RX (AF6) |
| B5 | PB3(JTDO/TRACESWO) | ввод-вывод | CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), FDCAN2_TX (AF9), I2C2_SDA (AF4), I2S1_CK (AF5), I2S3_CK (AF6), I3C2_SCL (AF3), LPUART1_TX (AF8), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), UART5_TX (AF14) |
| B6 | PG14 | ввод-вывод | DEBUG_TRACED1 (AF0), FMC_A25 (AF12), LPTIM1_CH2 (AF4), LPTIM1_ETR (AF1), OCTOSPI1_IO7 (AF9), USART6_TX (AF7) |
| B7 | PG10 | ввод-вывод | DCMI_D2 (AF13), FMC_NE3 (AF12), I2S1_WS (AF5), PSSI_D2 (AF13), SDMMC1_D1 (AF11), SPI1_NSS (AF5) |
| B8 | PD6 | ввод-вывод | DCMI_D10 (AF13), FMC_NWAIT (AF12), I2C3_SCL (AF4), I2S3_SDO (AF5), I3C2_SCL (AF3), OCTOSPI1_IO6 (AF10), PSSI_D10 (AF13), SDMMC1_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7) |
| B9 | PD3 | ввод-вывод | DCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), PSSI_D5 (AF13), PWR_WKUP8, SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7) |
| B10 | PC12 | ввод-вывод | DCMI_D9 (AF13), DEBUG_TRACED3 (AF0), I2S3_SDO (AF6), LPTIM2_CH2 (AF3), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7) |
| B11 | PA14(JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0) |
| B12 | PA10 | ввод-вывод | DCMI_D1 (AF13), FDCAN2_TX (AF9), LPTIM2_IN2 (AF4), LPUART1_RX (AF3), PSSI_D1 (AF13), SDMMC1_D0 (AF12), TIM1_CH3 (AF1), UCPD1_FRSTX (AF6), USART1_RX (AF7) |
| C1 | VBAT | питание | — |
| C2 | PE4 | ввод-вывод | DCMI_D4 (AF13), DEBUG_TRACED1 (AF0), FMC_A20 (AF12), PSSI_D4 (AF13), SPI4_NSS (AF5), TAMP_IN7, TAMP_OUT8, TIM15_CH1N (AF4) |
| C3 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), FMC_A19 (AF12), TAMP_IN6, TAMP_OUT3, TIM15_BKIN (AF4) |
| C4 | BOOT0 | загрузка | — |
| C5 | VDDIO2 | питание | — |
| C6 | VSS | питание | — |
| C7 | VDDIO2 | питание | — |
| C8 | PD5 | ввод-вывод | FDCAN1_TX (AF9), FMC_NWE (AF12), OCTOSPI1_IO5 (AF10), SPI2_RDY (AF5), TIM1_CH4N (AF1), USART2_TX (AF7) |
| C9 | PD1 | ввод-вывод | FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8) |
| C10 | VDDUSB | питание | — |
| C11 | PA12 | ввод-вывод | FDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10) |
| C12 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10) |
| D1 | PC15-OSC32_OUT(OSC32_OUT) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| D2 | PC14-OSC32_IN(OSC32_IN) | ввод-вывод | RCC_OSC32_IN |
| D3 | PE5 | ввод-вывод | DCMI_D6 (AF13), DEBUG_TRACED2 (AF0), FMC_A21 (AF12), PSSI_D6 (AF13), SPI4_MISO (AF5), TAMP_IN8, TAMP_OUT7, TIM15_CH1 (AF4) |
| D4 | VSS | питание | — |
| D5 | VCAP | питание | — |
| D6 | PG13 | ввод-вывод | DEBUG_TRACED0 (AF0), FMC_A24 (AF12), LPTIM1_CH1 (AF1), USART6_CTS (AF7), USART6_NSS (AF7) |
| D7 | PG9 | ввод-вывод | DAC1_EXTI9, DCMI_VSYNC (AF13), FMC_NCE (AF12), FMC_NE2 (AF12), I2S1_SDI (AF5), OCTOSPI1_IO6 (AF9), PSSI_RDY (AF13), SDMMC1_D0 (AF11), SPI1_MISO (AF5), USART6_RX (AF7) |
| D8 | PD0 | ввод-вывод | FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), TIM8_CH4N (AF3), UART4_RX (AF8) |
| D9 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, DCMI_D4 (AF13), I2S3_SDI (AF6), I3C2_SDA (AF3), OCTOSPI1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| D10 | VSS | питание | — |
| D11 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF13), FMC_NWE (AF12), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), UCPD1_DB1, USART1_TX (AF7) |
| D12 | PA8 | ввод-вывод | DCMI_D3 (AF13), FMC_NOE (AF12), I2C3_SCL (AF4), I3C2_SCL (AF9), PSSI_D3 (AF13), RCC_MCO_1 (AF0), SPI1_RDY (AF5), SPI4_MOSI (AF6), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_SOF (AF10) |
| E1 | PF1 | ввод-вывод | FMC_A1 (AF12), I2C2_SCL (AF4), I3C2_SCL (AF3) |
| E2 | PF0 | ввод-вывод | FMC_A0 (AF12), I2C2_SDA (AF4), I3C2_SDA (AF3) |
| E3 | PC13 | ввод-вывод | PWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT3 |
| E4 | PE6 | ввод-вывод | DCMI_D7 (AF13), DEBUG_TRACED3 (AF0), FMC_A22 (AF12), PSSI_D7 (AF13), SPI4_MOSI (AF5), TAMP_IN3, TAMP_OUT6, TIM15_CH2 (AF4), TIM1_BKIN2 (AF1) |
| E5 | VDD | питание | — |
| E6 | PB5 | ввод-вывод | DCMI_D10 (AF13), FDCAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SDO (AF5), I2S3_SDO (AF7), I3C2_SCL (AF10), OCTOSPI1_NCLK (AF3), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), TIM3_CH2 (AF2), UART5_RX (AF14), USART6_TX (AF6) |
| E7 | VDD | питание | — |
| E8 | PA15(JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DCMI_D11 (AF13), DEBUG_JTDI (AF0), FMC_NBL1 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), OCTOSPI1_NCS (AF9), PSSI_D11 (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF7) |
| E9 | PA13(JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0) |
| E10 | PC9 | ввод-вывод | AUDIOCLK (AF5), DAC1_EXTI9, DCMI_D3 (AF13), FMC_CLE (AF11), I2C3_SDA (AF4), OCTOSPI1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8), UCPD1_DB2 |
| E11 | PC8 | ввод-вывод | DCMI_D2 (AF13), DEBUG_TRACED1 (AF0), FMC_ALE (AF11), FMC_INT (AF10), FMC_NCE (AF9), FMC_NE2 (AF9), PSSI_D2 (AF13), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7) |
| E12 | PC7 | ввод-вывод | DCMI_D1 (AF13), FMC_NE1 (AF9), I2S3_MCK (AF6), I3C2_SDA (AF10), OCTOSPI1_IO6 (AF11), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7) |
| F1 | PF5 | ввод-вывод | FMC_A5 (AF12), I3C1_SCL (AF5) |
| F2 | PF4 | ввод-вывод | FMC_A4 (AF12) |
| F3 | PF3 | ввод-вывод | FMC_A3 (AF12) |
| F4 | PF2 | ввод-вывод | FMC_A2 (AF12), I2C2_SMBA (AF4) |
| F5 | VSS | питание | — |
| F6 | VDD | питание | — |
| F7 | VSS | питание | — |
| F8 | VDD | питание | — |
| F9 | PC6 | ввод-вывод | DCMI_D0 (AF13), FMC_NWAIT (AF9), I2S2_MCK (AF5), I3C2_SCL (AF10), OCTOSPI1_IO5 (AF11), PSSI_D0 (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7) |
| F10 | PG8 | ввод-вывод | I2S3_SDO (AF5), SPI3_MOSI (AF5), TIM8_ETR (AF3), USART6_DE (AF7), USART6_RTS (AF7) |
| F11 | PG7 | ввод-вывод | DCMI_D13 (AF13), FMC_INT (AF12), I3C1_SCL (AF3), PSSI_D13 (AF13), UCPD1_FRSTX (AF11), USART6_CK (AF7) |
| F12 | PG6 | ввод-вывод | DCMI_D12 (AF13), FMC_NE3 (AF12), I3C1_SDA (AF3), OCTOSPI1_NCS (AF10), PSSI_D12 (AF13), SPI1_RDY (AF5), UCPD1_FRSTX (AF11) |
| G1 | PF6 | ввод-вывод | OCTOSPI1_IO3 (AF10) |
| G2 | PF7 | ввод-вывод | OCTOSPI1_IO2 (AF10) |
| G3 | PF9 | ввод-вывод | DAC1_EXTI9, OCTOSPI1_IO1 (AF10) |
| G4 | PF8 | ввод-вывод | OCTOSPI1_IO0 (AF10) |
| G5 | VDD | питание | — |
| G6 | VSS | питание | — |
| G7 | VDD | питание | — |
| G8 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), LPTIM2_IN2 (AF3), OCTOSPI1_IO0 (AF9), UART4_RX (AF8), USART3_CTS (AF7), USART3_NSS (AF7) |
| G9 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2) |
| G10 | PG3 | ввод-вывод | FMC_A13 (AF12), TIM8_BKIN2 (AF3) |
| G11 | PG4 | ввод-вывод | FMC_A14 (AF12), TIM1_BKIN2 (AF1) |
| G12 | PG5 | ввод-вывод | FMC_A15 (AF12), TIM1_ETR (AF1) |
| H1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| H2 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| H3 | PF10 | ввод-вывод | DCMI_D11 (AF13), OCTOSPI1_CLK (AF9), PSSI_D11 (AF13), PSSI_D15 (AF4) |
| H4 | VREF- | питание | — |
| H5 | VSS | питание | — |
| H6 | VDD | питание | — |
| H7 | VSS | питание | — |
| H8 | PB14 | ввод-вывод | I2S2_SDI (AF5), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC2, USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7) |
| H9 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DCMI_D2 (AF13), I2S1_SDO (AF6), I2S2_SDO (AF5), OCTOSPI1_CLK (AF10), PSSI_D2 (AF13), PWR_PVD_IN, RTC_REFIN (AF0), SPI1_MOSI (AF6), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), UART5_RX (AF14), USART1_RX (AF4) |
| H10 | PD12 | ввод-вывод | DCMI_D12 (AF13), FMC_A17 (AF12), FMC_ALE (AF12), I3C1_SCL (AF5), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), OCTOSPI1_IO1 (AF9), PSSI_D12 (AF13), TIM4_CH1 (AF2), UART4_TX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| H11 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2) |
| H12 | PG2 | ввод-вывод | FMC_A12 (AF12), TIM8_BKIN (AF3) |
| J1 | NRST | сброс | — |
| J2 | PC0 | ввод-вывод | ADC1_INP10, ADC2_INP10, FMC_A25 (AF9), OCTOSPI1_IO7 (AF10), SPI2_RDY (AF7), SPI4_MISO (AF6) |
| J3 | VREF+ | питание | — |
| J4 | VDDA | питание | — |
| J5 | PA7 | ввод-вывод | ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, FMC_NWE (AF13), I2S1_SDO (AF5), OCTOSPI1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| J6 | PB1 | ввод-вывод | ADC1_INP5, ADC2_INP5, I2S2_WS (AF5), OCTOSPI1_IO0 (AF6), SPI2_NSS (AF5), SPI3_SCK (AF4), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_RX (AF7) |
| J7 | PG1 | ввод-вывод | FMC_A11 (AF12), I2S2_SDO (AF7), SPI2_MOSI (AF7) |
| J8 | VCAP | питание | — |
| J9 | VSS | питание | — |
| J10 | PD8 | ввод-вывод | FMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7) |
| J11 | PD9 | ввод-вывод | DAC1_EXTI9, FDCAN2_RX (AF9), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7) |
| J12 | PD13 | ввод-вывод | DCMI_D13 (AF13), FMC_A18 (AF12), I3C1_SDA (AF5), LPTIM1_CH1 (AF1), LPTIM2_CH1 (AF3), OCTOSPI1_IO3 (AF9), PSSI_D13 (AF13), TIM4_CH2 (AF2) |
| K1 | PC2 | ввод-вывод | ADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, I2S2_SDI (AF5), OCTOSPI1_IO2 (AF9), OCTOSPI1_IO5 (AF6), PWR_CSLEEP (AF0), SPI2_MISO (AF5), TIM4_CH4 (AF2) |
| K2 | PC1 | ввод-вывод | ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0 (AF0), I2S2_SDO (AF5), OCTOSPI1_IO4 (AF10), PWR_WKUP6, SPI2_MOSI (AF5), SPI4_MOSI (AF6), TAMP_IN3, TAMP_OUT5 |
| K3 | VSSA | питание | — |
| K4 | PA2 | ввод-вывод | ADC1_INP14, ADC2_INP14, LPTIM1_IN2 (AF5), LPUART1_TX (AF3), PWR_WKUP2, TAMP_IN4, TAMP_OUT3, TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| K5 | PC4 | ввод-вывод | ADC1_INP4, ADC2_INP4, I2S1_MCK (AF5), LPTIM2_ETR (AF3), TIM2_CH4 (AF1), USART3_RX (AF7) |
| K6 | PB2 | ввод-вывод | I2S2_CK (AF6), I2S3_SDO (AF7), LPTIM1_CH1 (AF5), OCTOSPI1_CLK (AF9), OCTOSPI1_DQS (AF10), RCC_LSCO, RTC_OUT2 (AF0), SDMMC1_CMD (AF12), SPI1_RDY (AF4), SPI2_SCK (AF6), SPI3_MOSI (AF7), TIM8_CH4N (AF3) |
| K7 | PF15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC2_INN3, FMC_A9 (AF12), I3C1_SDA (AF5) |
| K8 | PE9 | ввод-вывод | DAC1_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPI1_IO6 (AF10), TIM1_CH1 (AF1) |
| K9 | PE12 | ввод-вывод | FMC_D9 (AF12), FMC_DA9 (AF12), SPI4_SCK (AF5), TIM1_CH3N (AF1) |
| K10 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), TIM1_BKIN (AF1), TIM1_CH4N (AF3) |
| K11 | PB13 | ввод-вывод | FDCAN2_TX (AF9), I2C2_SMBA (AF4), I2S2_CK (AF5), LPTIM2_CH1 (AF3), LPUART1_RX (AF8), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), TIM8_CH2 (AF2), UART5_TX (AF14), UCPD1_CC1, USART3_CTS (AF7), USART3_NSS (AF7) |
| K12 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), LPTIM2_CH2 (AF3), USART3_CK (AF7) |
| L1 | PC3 | ввод-вывод | ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, I2S2_SDO (AF5), LPUART1_TX (AF3), OCTOSPI1_IO0 (AF9), OCTOSPI1_IO6 (AF6), PWR_CSTOP (AF0), SPI2_MOSI (AF5) |
| L2 | PA0 | ввод-вывод | ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FDCAN2_RX (AF9), PWR_WKUP1, SPI3_RDY (AF6), SPI4_SCK (AF5), TAMP_IN2, TAMP_OUT1, TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| L3 | PA1 | ввод-вывод | ADC1_INP1, ADC2_INP1, LPTIM1_IN1 (AF5), OCTOSPI1_DQS (AF6), OCTOSPI1_IO3 (AF9), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7), USART6_CK (AF14) |
| L4 | PA5 | ввод-вывод | ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, I2S1_CK (AF5), PSSI_D14 (AF13), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1N (AF3) |
| L5 | PC5 | ввод-вывод | ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, OCTOSPI1_DQS (AF10), PSSI_D15 (AF4), SPI4_SCK (AF6), TIM1_CH4N (AF1) |
| L6 | PF11 | ввод-вывод | ADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, DCMI_D12 (AF13), OCTOSPI1_NCLK (AF9), PSSI_D12 (AF13) |
| L7 | PF14 | ввод-вывод | ADC2_INN2, ADC2_INP6, FMC_A8 (AF12) |
| L8 | PE7 | ввод-вывод | FMC_D4 (AF12), FMC_DA4 (AF12), OCTOSPI1_IO4 (AF10), TIM1_ETR (AF1) |
| L9 | PE10 | ввод-вывод | FMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPI1_IO7 (AF10), TIM1_CH2N (AF1) |
| L10 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), SPI4_MOSI (AF5), TIM1_CH4 (AF1) |
| L11 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), OCTOSPI1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), TIM8_CH1 (AF2), USART3_TX (AF7) |
| L12 | PB12 | ввод-вывод | FDCAN2_RX (AF9), I2C2_SDA (AF4), I2S2_WS (AF5), OCTOSPI1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM8_CH3 (AF2), UART5_RX (AF14), UCPD1_FRSTX (AF6), USART3_CK (AF7) |
| M1 | VSS | питание | — |
| M2 | PA3 | ввод-вывод | ADC1_INP15, ADC2_INP15, I2S2_WS (AF5), I2S3_SDO (AF6), OCTOSPI1_CLK (AF3), SPI2_NSS (AF5), SPI3_MOSI (AF6), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| M3 | PA4 | ввод-вывод | ADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_SDO (AF4), I2S3_WS (AF6), LPTIM2_CH1 (AF3), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_MOSI (AF4), SPI3_NSS (AF6), TIM5_ETR (AF2), USART2_CK (AF7) |
| M4 | PA6 | ввод-вывод | ADC1_INP3, ADC2_INP3, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), OCTOSPI1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| M5 | PB0 | ввод-вывод | ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, I2S3_SDI (AF5), OCTOSPI1_IO1 (AF6), SPI3_MISO (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USART2_TX (AF7) |
| M6 | PF12 | ввод-вывод | ADC1_INN2, ADC1_INP6, FMC_A6 (AF12) |
| M7 | PF13 | ввод-вывод | ADC2_INP2, FMC_A7 (AF12) |
| M8 | PG0 | ввод-вывод | FMC_A10 (AF12) |
| M9 | PE8 | ввод-вывод | FMC_D5 (AF12), FMC_DA5 (AF12), OCTOSPI1_IO5 (AF10), TIM1_CH1N (AF1) |
| M10 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), OCTOSPI1_NCS (AF6), SPI1_RDY (AF4), SPI4_NSS (AF5), TIM1_CH2 (AF1) |
| M11 | PE13 | ввод-вывод | FMC_D10 (AF12), FMC_DA10 (AF12), SPI4_MISO (AF5), TIM1_CH3 (AF1) |
| M12 | VSS | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C1 | резервное питание: часы реального времени и резервные регистры |
| VCAP | D5, J8 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | E5, E7, F6, F8, G5, G7, H6 | питание цифровой части и линий ввода-вывода |
| VDDA | J4 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | C5, C7 | питание отдельной группы линий ввода-вывода |
| VDDUSB | C10 | питание приёмопередатчика USB |
| VREF- | H4 | нижнее опорное напряжение АЦП |
| VREF+ | J3 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | A1, A12, C6, D4, D10, F5, F7, G6, H5, H7, J9, M1, M12 | общий провод (земля) |
| VSSA | K3 | общий провод аналоговой части |
| NRST | J1 | сброс, активный уровень — низкий |
| BOOT0 | C4 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32H533ZEJx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32H533ZE | STM32H533ZEJx | 512 КБ | 272 КБ |
Линейка STM32H5x3, семейство STM32H5, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32H523ZC | STM32H5x3 | 144 из 144 | выводы совпадают полностьютолько у этого: AES; флеш-память до 512 и 256 КБ |
| STM32H523ZE | STM32H5x3 | 144 из 144 | выводы совпадают полностьютолько у этого: AES |
| STM32H543ZE | STM32H5x3 | 144 из 144 | выводы совпадают полностьютолько у этого: AES, DCMI, PSSI; только у него: ADC3, COMP1, COMP2, CORDIC, ETH, UART7, UART8; ОЗУ 272 и 304 КБ |
| STM32H543ZG | STM32H5x3 | 144 из 144 | выводы совпадают полностьютолько у этого: AES, DCMI, PSSI; только у него: ADC3, COMP1, COMP2, CORDIC, ETH, UART7, UART8; флеш-память до 512 и 1024 КБ; ОЗУ 272 и 304 КБ |
| STM32H553ZG | STM32H5x3 | 144 из 144 | выводы совпадают полностьютолько у этого: DCMI, PSSI; только у него: ADC3, COMP1, COMP2, CORDIC, ETH, UART7, UART8; флеш-память до 512 и 1024 КБ; ОЗУ 272 и 304 КБ |
| STM32H5E4ZJJx | STM32H5x4 | 143 из 144 | C7: VDDIO2 → PB11только у этого: AES, USB; только у него: ADC3, ADF1, COMP1, COMP2, CORDIC, DMA2D, ETH, FDCAN3, FMAC, I2C4, LPTIM3, LPTIM4, LPTIM5, LPTIM6, LTDC, MDF1, OCTOSPI2, OPAMP1, SAI1, SAI2, SDMMC2, SPI5, SPI6, TIM13, TIM14, TIM16, TIM17, UART12, UART7, UART8, UART9, USART10, USART11, USB_OTG_FS, USB_OTG_FS1; флеш-память до 512 и 4096 КБ; ОЗУ 272 и 1536 КБ |
| STM32H5E4ZKJx | STM32H5x4 | 143 из 144 | C7: VDDIO2 → PB11 |
| STM32H5F4ZJJx | STM32H5x4 | 143 из 144 | C7: VDDIO2 → PB11только у этого: USB; только у него: ADC3, ADF1, COMP1, COMP2, CORDIC, DMA2D, ETH, FDCAN3, FMAC, I2C4, LPTIM3, LPTIM4, LPTIM5, LPTIM6, LTDC, MDF1, OCTOSPI2, OPAMP1, SAI1, SAI2, SDMMC2, SPI5, SPI6, TIM13, TIM14, TIM16, TIM17, UART12, UART7, UART8, UART9, USART10, USART11, USB_OTG_FS, USB_OTG_FS1; флеш-память до 512 и 4096 КБ; ОЗУ 272 и 1536 КБ |
Частые вопросы
На каких выводах USART1 у STM32H533ZE?
В корпусе UFBGA144 сигнал USART1_TX выведен на PB6 (шарик B4, AF7) или PA9 (шарик D11, AF7) или PA15(JTDI) (шарик E8, AF7) или PB14 (шарик H8, AF4), USART1_RX — на PB7 (шарик A3, AF7) или PA10 (шарик B12, AF7) или PB15 (шарик H9, AF4).
Где у STM32H533ZE выводы SWD для программатора?
SWDIO — PA13(JTMS/SWDIO) (шарик E9, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик B11, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32H533ZE?
I2C1_SCL — PB8 (шарик B3, AF4) или PB6 (шарик B4, AF4), I2C1_SDA — PB9 (шарик A2, AF4) или PB7 (шарик A3, AF4).
Сколько выводов ввода-вывода у STM32H533ZE в корпусе UFBGA144?
112 из 144. Ещё 30 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32H5Cortex-M33 до 250 МГц с TrustZone: от H503 до H5F5 — память, VOS0–VOS3, жизненный цикл, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
