STM32H563RG в корпусе LQFP64: распиновка

STM32H563RG — микроконтроллер STM32H5 на ядре Cortex-M33 с частотой до 250 МГц: 1 МБ флеш-памяти и 640 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 49 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 250 МГц
Флеш-память
1 МБ
ОЗУ
640 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
49
Напряжение питания
1,62…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32H563RG в корпусе LQFP64, вид сверхуSTM32H563RGLQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: PWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT32PC13PC14-OSC32_IN(OSC32_IN) — вывод 3: RCC_OSC32_IN3PC14-OSC32_IN(OSC32_IN)PC15-OSC32_OUT(OSC32_OUT) — вывод 4: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUT(OSC32_OUT)PH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_INP10, ADC2_INP10, OCTOSPI1_IO7, SAI1_MCLK_A, SAI2_FS_B, SPI2_RDY, TIM16_BKIN8PC0PC1 — вывод 9: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0, ETH_MDC, I2S2_SDO, OCTOSPI1_IO4, PWR_WKUP6, SAI1_D1, SAI1_SD_A, SAI2_SD_A, SPI2_MOSI, TAMP_IN3, TAMP_OUT5, USART11_DE, USART11_RTS9PC1PC2 — вывод 10: ADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2, I2S2_SDI, OCTOSPI1_IO2, OCTOSPI1_IO5, PWR_CSLEEP, SPI2_MISO, TIM17_CH1, TIM4_CH410PC2PC3 — вывод 11: ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK, I2S2_SDO, LPTIM3_CH1, OCTOSPI1_IO0, OCTOSPI1_IO6, PWR_CSTOP, SAI1_D3, SPI2_MOSI11PC3VSSA — вывод 1212VSSAVDDA — вывод 1313VDDAPA0 — вывод 14: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, ETH_MII_CRS, PWR_WKUP1, SAI2_SD_B, SPI3_RDY, SPI6_NSS, TAMP_IN2, TAMP_OUT1, TIM15_BKIN, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSS14PA0PA1 — вывод 15: ADC1_INP1, ADC2_INP1, ETH_MII_RX_CLK, ETH_RMII_REF_CLK, LPTIM1_IN1, OCTOSPI1_DQS, OCTOSPI1_IO3, SAI2_MCLK_B, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS15PA1PA2 — вывод 16: ADC1_INP14, ADC2_INP14, ETH_MDIO, LPTIM1_IN2, PWR_WKUP2, SAI2_SCK_B, TAMP_IN4, TAMP_OUT3, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TX16PA2PA3 — вывод 17: ADC1_INP15, ADC2_INP15, ETH_MII_COL, I2S2_WS, OCTOSPI1_CLK, SAI1_SD_B, SPI2_NSS, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, LPTIM2_CH1, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM5_ETR, USART2_CK20PA4PA5 — вывод 21: ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, ETH_MII_TX_EN, ETH_RMII_TX_EN, I2S1_CK, PSSI_D14, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N21PA5PA6 — вывод 22: ADC1_INP3, ADC2_INP3, DCMI_PIXCLK, I2S1_SDI, OCTOSPI1_IO3, PSSI_PDCK, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART11_TX22PA6PA7 — вывод 23: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_MII_RX_DV, ETH_RMII_CRS_DV, I2S1_SDO, OCTOSPI1_IO2, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, USART11_RX23PA7PC4 — вывод 24: ADC1_INP4, ADC2_INP4, ETH_MII_RXD0, ETH_RMII_RXD0, I2S1_MCK, LPTIM2_ETR, SAI1_CK1, TIM2_CH4, USART3_RX24PC4PC5 — вывод 25: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, ETH_MII_RXD1, ETH_RMII_RXD1, OCTOSPI1_DQS, PSSI_D15, SAI1_D3, SAI1_FS_A, TIM1_CH4N25PC5PB0 — вывод 26: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH_MII_RXD2, LPTIM3_CH1, OCTOSPI1_IO1, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USART11_CK26PB0PB1 — вывод 27: ADC1_INP5, ADC2_INP5, ETH_MII_RXD3, LPTIM3_CH2, OCTOSPI1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N27PB1PB2 — вывод 28: I2S3_SDO, LPTIM1_CH1, LPTIM5_ETR, OCTOSPI1_CLK, OCTOSPI1_DQS, RCC_LSCO, RTC_OUT2, SAI1_D1, SAI1_SD_A, SDMMC1_CMD, SPI1_RDY, SPI3_MOSI, TIM8_CH4N28PB2PB10 — вывод 29: ETH_MII_RX_ER, I2C2_SCL, I2S2_CK, LPTIM2_IN1, LPTIM3_CH1, OCTOSPI1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX29PB10VCAP — вывод 3030VCAPVSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: ETH_MII_TXD0, ETH_RMII_TXD0, FDCAN2_RX, I2C2_SDA, I2S2_WS, OCTOSPI1_NCLK, SPI2_NSS, TIM1_BKIN, UART5_RX, UCPD1_FRSTX, USART3_CK33PB12PB13 — вывод 34: FDCAN2_TX, I2C2_SMBA, I2S2_CK, LPTIM2_CH1, LPTIM3_IN1, SDMMC1_D0, SPI2_SCK, TIM1_CH1N, UART5_TX, UCPD1_CC1, USART3_CTS, USART3_NSS34PB13PB14 — вывод 35: I2S2_SDI, LPTIM3_ETR, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, UCPD1_CC2, USART1_TX, USART3_DE, USART3_RTS35PB14PB15 — вывод 36: ADC1_EXTI15, ADC2_EXTI15, DCMI_D2, ETH_MII_TXD1, ETH_RMII_TXD1, I2S2_SDO, OCTOSPI1_CLK, PSSI_D2, PWR_PVD_IN, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, UART5_RX, USART11_CTS, USART11_NSS, USART1_RX36PB15PC6 — вывод 37: DCMI_D0, I2S2_MCK, OCTOSPI1_IO5, PSSI_D0, SAI1_SCK_A, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, USART6_TX37PC6PC7 — вывод 38: DCMI_D1, DEBUG_TRGIO, I2S3_MCK, OCTOSPI1_IO6, PSSI_D1, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, USART6_RX38PC7PC8 — вывод 39: DCMI_D2, DEBUG_TRACED1, PSSI_D2, SDMMC1_D0, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CK39PC8PC9 — вывод 40: AUDIOCLK, DAC1_EXTI9, DCMI_D3, I2C3_SDA, OCTOSPI1_IO0, PSSI_D3, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTS, UCPD1_DB240PC9PA8 — вывод 41: DCMI_D3, I2C3_SCL, PSSI_D3, RCC_MCO_1, SPI1_RDY, TIM1_CH1, TIM8_BKIN2, UART7_RX, USART1_CK, USB_SOF41PA8PA9 — вывод 42: DAC1_EXTI9, DCMI_D0, ETH_MII_TX_ER, I2C3_SMBA, I2S2_CK, LPUART1_TX, PSSI_D0, SPI2_SCK, TIM1_CH2, UCPD1_DB1, USART1_TX42PA9PA10 — вывод 43: DCMI_D1, FDCAN2_TX, LPTIM2_IN2, LPUART1_RX, PSSI_D1, SDMMC1_D0, TIM1_CH3, UCPD1_FRSTX, USART1_RX43PA10PA11 — вывод 44: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, I2S2_WS, LPUART1_CTS, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSS, USB_DM44PA11PA12 — вывод 45: FDCAN1_TX, I2S2_CK, LPUART1_DE, LPUART1_RTS, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_DP45PA12PA13(JTMS/SWDIO) — вывод 46: DEBUG_JTMS-SWDIO46PA13(JTMS/SWDIO)VSS — вывод 4747VSSVDD — вывод 4848VDDPA14(JTCK/SWCLK) — вывод 49: DEBUG_JTCK-SWCLK49PA14(JTCK/SWCLK)PA15(JTDI) — вывод 50: ADC1_EXTI15, ADC2_EXTI15, CEC, DCMI_D11, DEBUG_JTDI, I2S1_WS, I2S3_WS, LPTIM3_IN2, PSSI_D11, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TX50PA15(JTDI)PC10 — вывод 51: DCMI_D8, ETH_MII_TXD0, ETH_RMII_TXD0, I2S3_CK, LPTIM3_ETR, OCTOSPI1_IO1, PSSI_D8, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, ADC2_EXTI11, DCMI_D4, I2S3_SDI, LPTIM3_IN1, OCTOSPI1_NCS, PSSI_D4, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RX52PC11PC12 — вывод 53: DCMI_D9, DEBUG_TRACED3, I2S3_SDO, PSSI_D9, SDMMC1_CK, SPI3_MOSI, SPI6_SCK, TIM15_CH1, UART5_TX, USART3_CK53PC12PD2 — вывод 54: DCMI_D11, DEBUG_TRACED2, LPTIM4_ETR, PSSI_D11, PWR_WKUP7, SDMMC1_CMD, TIM15_BKIN, TIM3_ETR, UART5_RX54PD2PB3(JTDO/TRACESWO) — вывод 55: CRS_SYNC, DEBUG_JTDO-SWO, I2C2_SDA, I2S1_CK, I2S3_CK, LPTIM6_ETR, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM2_CH2, UART7_RX55PB3(JTDO/TRACESWO)PB4(NJTRST) — вывод 56: DCMI_D7, DEBUG_NJTRST, I2S1_SDI, I2S2_WS, I2S3_SDI, LPTIM1_CH2, OCTOSPI1_CLK, PSSI_D7, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TX56PB4(NJTRST)PB5 — вывод 57: DCMI_D10, ETH_PPS_OUT, FDCAN2_RX, I2C1_SMBA, I2C4_SMBA, I2S1_SDO, I2S3_SDO, OCTOSPI1_NCLK, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, TIM3_CH2, UART5_RX57PB5PB6 — вывод 58: CEC, DCMI_D5, FDCAN2_TX, I2C1_SCL, I2C4_SCL, I3C1_SCL, LPUART1_TX, OCTOSPI1_NCS, PSSI_D5, TIM16_CH1N, TIM4_CH1, UART5_TX, USART1_TX58PB6PB7 — вывод 59: DCMI_VSYNC, FDCAN1_TX, I2C1_SDA, I2C4_SDA, I3C1_SDA, LPUART1_RX, PSSI_RDY, PWR_WKUP5, TIM17_CH1N, TIM4_CH2, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: DCMI_D6, ETH_MII_TXD3, FDCAN1_RX, I2C1_SCL, I2C4_SCL, I3C1_SCL, PSSI_D6, SDMMC1_CKIN, SDMMC1_D4, TIM16_CH1, TIM4_CH3, UART4_RX61PB8VCAP — вывод 6262VCAPVSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

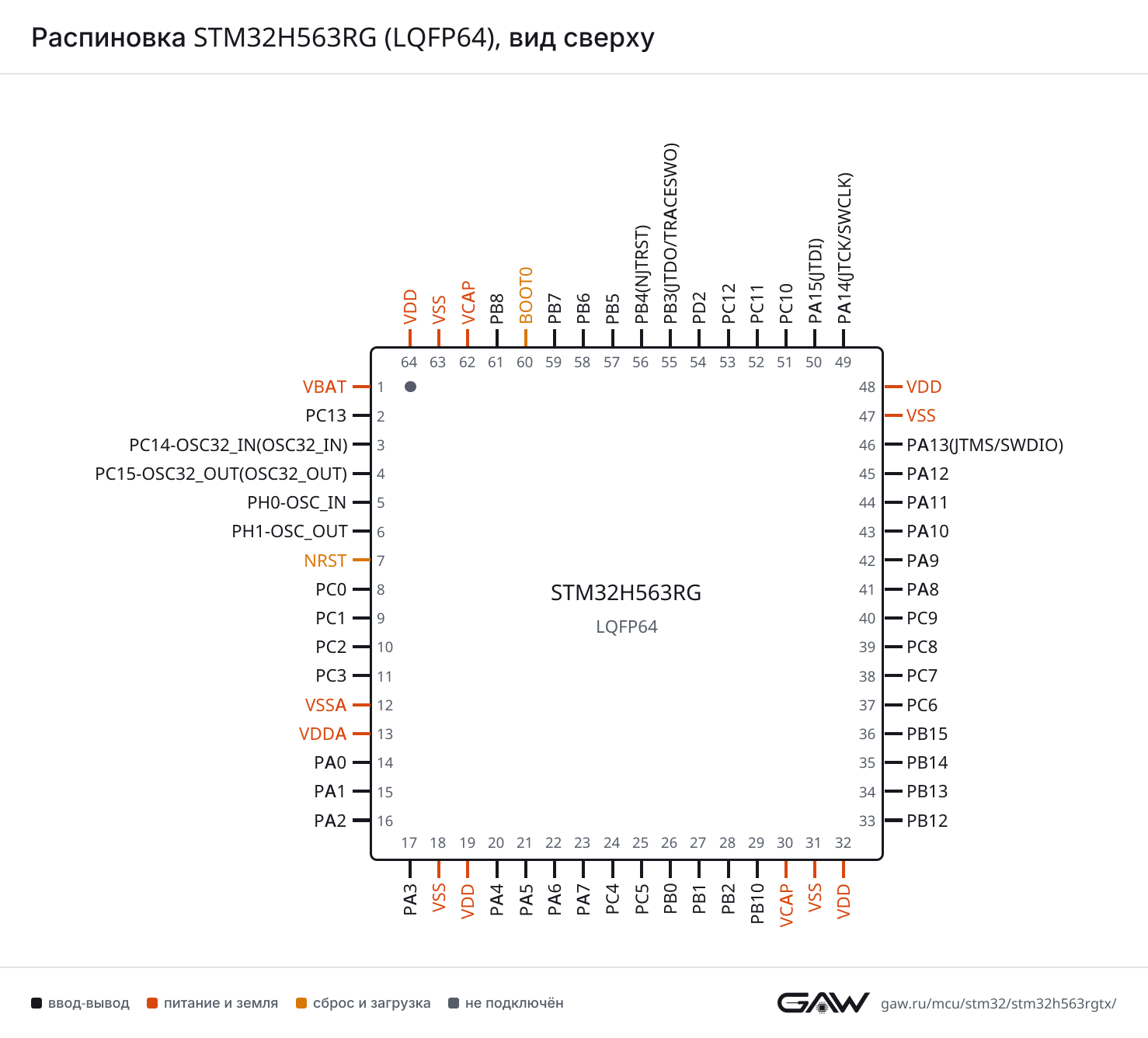

Распиновка STM32H563RG (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1478 × 1337 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7)
CTSPA11 (44, AF7)
DEPA12 (45, AF7)
NSSPA11 (44, AF7)
RTSPA12 (45, AF7)
RXPB15 (36, AF4), PA10 (43, AF7), PB7 (59, AF7)
TXPB14 (35, AF4), PA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0 (14, AF7)
DEPA1 (15, AF7)
NSSPA0 (14, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7)
TXPA2 (16, AF7)
USART3CKPB12 (33, AF7), PC12 (53, AF7)
CTSPB13 (34, AF7)
DEPB14 (35, AF7)
NSSPB13 (34, AF7)
RTSPB14 (35, AF7)
RXPC4 (24, AF7), PC11 (52, AF7)
TXPB10 (29, AF7), PC10 (51, AF7)
USART6CKPC8 (39, AF7)
RXPC7 (38, AF7)
TXPC6 (37, AF7)
USART11CKPB0 (26, AF7)
CTSPB15 (36, AF7)
DEPC1 (9, AF7)
NSSPB15 (36, AF7)
RTSPC1 (9, AF7)
RXPA7 (23, AF7)
TXPA6 (22, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (26, AF8), PB15 (36, AF8)
DEPB14 (35, AF8), PA15(JTDI) (50, AF8)
RTSPB14 (35, AF8), PA15(JTDI) (50, AF8)
RXPA1 (15, AF8), PA11 (44, AF6), PC11 (52, AF8), PB8 (61, AF8)
TXPA0 (14, AF8), PA12 (45, AF6), PC10 (51, AF8)
UART5CTSPC9 (40, AF8)
DEPC8 (39, AF8)
RTSPC8 (39, AF8)
RXPB12 (33, AF14), PB15 (36, AF14), PD2 (54, AF8), PB5 (57, AF14)
TXPB13 (34, AF14), PC12 (53, AF8), PB6 (58, AF14)
UART7RXPA8 (41, AF11), PB3(JTDO/TRACESWO) (55, AF11)
TXPA15(JTDI) (50, AF11), PB4(NJTRST) (56, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (44, AF3)
DEPA12 (45, AF3)
RTSPA12 (45, AF3)
RXPA10 (43, AF3), PB7 (59, AF8)
TXPA9 (42, AF3), PB6 (58, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PB4(NJTRST) (56, AF5)
MOSIPA7 (23, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PA15(JTDI) (50, AF5)
RDYPB2 (28, AF4), PA8 (41, AF5)
SCKPA5 (21, AF5), PB3(JTDO/TRACESWO) (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5)
MOSIPC1 (9, AF5), PC3 (11, AF5), PB15 (36, AF5)
NSSPA3 (17, AF5), PB12 (33, AF5), PA11 (44, AF5), PB4(NJTRST) (56, AF7)
RDYPC0 (8, AF7)
SCKPB10 (29, AF5), PB13 (34, AF5), PA9 (42, AF5), PA12 (45, AF5)
SPI3MISOPC11 (52, AF6), PB4(NJTRST) (56, AF6)
MOSIPB2 (28, AF7), PC12 (53, AF6), PB5 (57, AF7)
NSSPA4 (20, AF6), PA15(JTDI) (50, AF6)
RDYPA0 (14, AF6)
SCKPC10 (51, AF6), PB3(JTDO/TRACESWO) (55, AF6)
SPI6MISOPA6 (22, AF8), PB4(NJTRST) (56, AF8)
MOSIPA7 (23, AF8), PB5 (57, AF8)
NSSPA0 (14, AF5), PA4 (20, AF8), PA15(JTDI) (50, AF7)
SCKPA5 (21, AF8), PC12 (53, AF5), PB3(JTDO/TRACESWO) (55, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (21, AF5), PB3(JTDO/TRACESWO) (55, AF5)
MCKPC4 (24, AF5)
SDIPA6 (22, AF5), PB4(NJTRST) (56, AF5)
SDOPA7 (23, AF5), PB5 (57, AF5)
WSPA4 (20, AF5), PA15(JTDI) (50, AF5)
I2S2CKPB10 (29, AF5), PB13 (34, AF5), PA9 (42, AF5), PA12 (45, AF5)
MCKPC6 (37, AF5)
SDIPC2 (10, AF5), PB14 (35, AF5)
SDOPC1 (9, AF5), PC3 (11, AF5), PB15 (36, AF5)
WSPA3 (17, AF5), PB12 (33, AF5), PA11 (44, AF5), PB4(NJTRST) (56, AF7)
I2S3CKPC10 (51, AF6), PB3(JTDO/TRACESWO) (55, AF6)
MCKPC7 (38, AF6)
SDIPC11 (52, AF6), PB4(NJTRST) (56, AF6)
SDOPB2 (28, AF7), PC12 (53, AF6), PB5 (57, AF7)
WSPA4 (20, AF6), PA15(JTDI) (50, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF4), PB8 (61, AF4)
SDAPB7 (59, AF4)
SMBAPB5 (57, AF4)
I2C2SCLPB10 (29, AF4)
SDAPB12 (33, AF4), PB3(JTDO/TRACESWO) (55, AF4)
SMBAPB13 (34, AF4)
I2C3SCLPA8 (41, AF4)
SDAPC9 (40, AF4)
SMBAPA9 (42, AF4)
I2C4SCLPB6 (58, AF6), PB8 (61, AF6)
SDAPB7 (59, AF6)
SMBAPB5 (57, AF6)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB6 (58, AF3), PB8 (61, AF3)
SDAPB7 (59, AF3)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (44, AF9), PB8 (61, AF9)
TXPA12 (45, AF9), PB7 (59, AF9)
FDCAN2RXPB12 (33, AF9), PB5 (57, AF9)
TXPB13 (34, AF9), PA10 (43, AF9), PB6 (58, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (44, AF10)
DPPA12 (45, AF10)
SOFPA8 (41, AF10)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PB13 (34)
CC2PB14 (35)
DB1PA9 (42)
DB2PC9 (40)
FRSTXPB12 (33, AF6), PA10 (43, AF6)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHMDCPC1 (9, AF11)
MDIOPA2 (16, AF11)
MII_COLPA3 (17, AF11)
MII_CRSPA0 (14, AF11)
MII_RX_CLKPA1 (15, AF11)
MII_RX_DVPA7 (23, AF11)
MII_RX_ERPB10 (29, AF11)
MII_RXD0PC4 (24, AF11)
MII_RXD1PC5 (25, AF11)
MII_RXD2PB0 (26, AF11)
MII_RXD3PB1 (27, AF11)
MII_TX_CLKPC3 (11, AF11)
MII_TX_ENPA5 (21, AF11)
MII_TX_ERPA9 (42, AF11)
MII_TXD0PB12 (33, AF11), PC10 (51, AF11)
MII_TXD1PB15 (36, AF11)
MII_TXD2PC2 (10, AF11)
MII_TXD3PB8 (61, AF11)
PPS_OUTPB5 (57, AF11)
RMII_CRS_DVPA7 (23, AF11)
RMII_REF_CLKPA1 (15, AF11)
RMII_RXD0PC4 (24, AF11)
RMII_RXD1PC5 (25, AF11)
RMII_TX_ENPA5 (21, AF11)
RMII_TXD0PB12 (33, AF11), PC10 (51, AF11)
RMII_TXD1PB15 (36, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (53, AF12)
CKINPB8 (61, AF7)
CMDPB2 (28, AF12), PD2 (54, AF12)
D0PB13 (34, AF12), PC8 (39, AF12), PA10 (43, AF12)
D0DIRPC6 (37, AF8)
D1PC9 (40, AF12)
D2PC10 (51, AF12)
D3PC11 (52, AF12)
D4PB8 (61, AF12)
D6PC6 (37, AF12)
D7PC7 (38, AF12)
D123DIRPC7 (38, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (17, AF3), PB2 (28, AF9), PB15 (36, AF10), PB4(NJTRST) (56, AF3)
DQSPA1 (15, AF6), PC5 (25, AF10), PB2 (28, AF10)
IO0PC3 (11, AF9), PB1 (27, AF6), PC9 (40, AF9)
IO1PB0 (26, AF6), PC10 (51, AF9)
IO2PC2 (10, AF9), PA7 (23, AF10)
IO3PA1 (15, AF9), PA6 (22, AF6)
IO4PC1 (9, AF10)
IO5PC2 (10, AF6), PC6 (37, AF11)
IO6PC3 (11, AF6), PC7 (38, AF11)
IO7PC0 (8, AF10)
NCLKPB12 (33, AF3), PB5 (57, AF3)
NCSPB10 (29, AF9), PC11 (52, AF9), PB6 (58, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PC4 (24, AF2)
D1PC1 (9, AF2), PB2 (28, AF2)
D3PC3 (11, AF2), PC5 (25, AF2)
FS_APC5 (25, AF6)
MCLK_APC0 (8, AF6)
SCK_APC6 (37, AF6)
SD_APC1 (9, AF6), PB2 (28, AF6)
SD_BPA3 (17, AF6)
SAI2FS_BPC0 (8, AF8), PA12 (45, AF8)
MCLK_BPA1 (15, AF10)
SCK_BPA2 (16, AF8)
SD_APC1 (9, AF8)
SD_BPA0 (14, AF10)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15(JTDI) (50, AF4), PB6 (58, AF5)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT(OSC32_OUT) (4), PB15 (36), PA15(JTDI) (50)
INN1PA0 (14)
INN3PA7 (23)
INN4PC5 (25)
INN5PB0 (26)
INN10PC1 (9)
INN11PC2 (10)
INN12PC3 (11)
INN18PA5 (21)
INP0PA0 (14)
INP1PA1 (15)
INP3PA6 (22)
INP4PC4 (24)
INP5PB1 (27)
INP7PA7 (23)
INP8PC5 (25)
INP9PB0 (26)
INP10PC0 (8)
INP11PC1 (9)
INP12PC2 (10)
INP13PC3 (11)
INP14PA2 (16)
INP15PA3 (17)
INP18PA4 (20)
INP19PA5 (21)
ADC2EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT(OSC32_OUT) (4), PB15 (36), PA15(JTDI) (50)
INN1PA0 (14)
INN3PA7 (23)
INN4PC5 (25)
INN5PB0 (26)
INN10PC1 (9)
INN11PC2 (10)
INN12PC3 (11)
INN18PA5 (21)
INP0PA0 (14)
INP1PA1 (15)
INP3PA6 (22)
INP4PC4 (24)
INP5PB1 (27)
INP7PA7 (23)
INP8PC5 (25)
INP9PB0 (26)
INP10PC0 (8)
INP11PC1 (9)
INP12PC2 (10)
INP13PC3 (11)
INP14PA2 (16)
INP15PA3 (17)
INP18PA4 (20)
INP19PA5 (21)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (40), PA9 (42)
OUT1PA4 (20)
OUT2PA5 (21)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF1), PB12 (33, AF1)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (26, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (27, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
CH4NPC5 (25, AF1)
ETRPA12 (45, AF1)
TIM2CH1PA0 (14, AF1), PA5 (21, AF1), PA15(JTDI) (50, AF1)
CH2PA1 (15, AF1), PB3(JTDO/TRACESWO) (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1)
CH4PA3 (17, AF1), PC4 (24, AF1)
ETRPA0 (14, AF14), PA5 (21, AF14), PA15(JTDI) (50, AF14)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4(NJTRST) (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM4CH1PB6 (58, AF2)
CH2PB7 (59, AF2)
CH3PB8 (61, AF2)
CH4PC2 (10, AF2)
TIM5CH1PA0 (14, AF2)
CH2PA1 (15, AF2)
CH3PA2 (16, AF2)
CH4PA3 (17, AF2)
ETRPA4 (20, AF2)
TIM8BKINPA6 (22, AF3)
BKIN2PA8 (41, AF3)
CH1PC6 (37, AF3)
CH1NPA5 (21, AF3), PA7 (23, AF3)
CH2PC7 (38, AF3)
CH2NPB0 (26, AF3), PB14 (35, AF3)
CH3PC8 (39, AF3)
CH3NPB1 (27, AF3), PB15 (36, AF3)
CH4PC9 (40, AF3)
CH4NPB2 (28, AF3)
ETRPA0 (14, AF3)
TIM12CH1PB14 (35, AF2)
CH2PB15 (36, AF2)
TIM13CH1PA6 (22, AF9)
TIM14CH1PA7 (23, AF9)
TIM15BKINPA0 (14, AF4), PD2 (54, AF4)
CH1PA2 (16, AF4), PC12 (53, AF2)
CH1NPA1 (15, AF4)
CH2PA3 (17, AF4)
TIM16BKINPC0 (8, AF1), PB4(NJTRST) (56, AF1)
CH1PB8 (61, AF1)
CH1NPB6 (58, AF1)
TIM17BKINPB5 (57, AF1)
CH1PC2 (10, AF1)
CH1NPB7 (59, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB2 (28, AF5)
CH2PB4(NJTRST) (56, AF4)
IN1PA1 (15, AF5)
IN2PA2 (16, AF5)
LPTIM2CH1PA4 (20, AF3), PB13 (34, AF3)
ETRPC4 (24, AF3)
IN1PB10 (29, AF3)
IN2PA10 (43, AF4)
LPTIM3CH1PC3 (11, AF3), PB0 (26, AF14), PB10 (29, AF2)
CH2PB1 (27, AF14)
ETRPB14 (35, AF14), PC10 (51, AF2)
IN1PB13 (34, AF2), PC11 (52, AF2)
IN2PA15(JTDI) (50, AF2)
LPTIM4ETRPD2 (54, AF14)
LPTIM5ETRPB2 (28, AF13)
LPTIM6ETRPB3(JTDO/TRACESWO) (55, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (28, AF0)
REFINPB15 (36, AF0)
TSPC13 (2)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (37, AF13), PA9 (42, AF13)
D1PC7 (38, AF13), PA10 (43, AF13)
D2PB15 (36, AF13), PC8 (39, AF13)
D3PC9 (40, AF13), PA8 (41, AF13)
D4PC11 (52, AF13)
D5PB6 (58, AF13)
D6PB8 (61, AF13)
D7PB4(NJTRST) (56, AF13)
D8PC10 (51, AF13)
D9PC12 (53, AF13)
D10PB5 (57, AF13)
D11PA15(JTDI) (50, AF13), PD2 (54, AF13)
HSYNCPA4 (20, AF13)
PIXCLKPA6 (22, AF13)
VSYNCPB7 (59, AF13)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PC6 (37, AF13), PA9 (42, AF13)
D1PC7 (38, AF13), PA10 (43, AF13)
D2PB15 (36, AF13), PC8 (39, AF13)
D3PC9 (40, AF13), PA8 (41, AF13)
D4PC11 (52, AF13)
D5PB6 (58, AF13)
D6PB8 (61, AF13)
D7PB4(NJTRST) (56, AF13)
D8PC10 (51, AF13)
D9PC12 (53, AF13)
D10PB5 (57, AF13)
D11PA15(JTDI) (50, AF13), PD2 (54, AF13)
D14PA5 (21, AF13)
D15PC5 (25, AF4)
DEPA4 (20, AF13)
PDCKPA6 (22, AF13)
RDYPB7 (59, AF13)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (49, AF0)
JTDIPA15(JTDI) (50, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (55, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (46, AF0)
NJTRSTPB4(NJTRST) (56, AF0)
TRACED0PC1 (9, AF0)
TRACED1PC8 (39, AF0)
TRACED2PD2 (54, AF0)
TRACED3PC12 (53, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPB2 (28)
MCO_1PA8 (41, AF0)
MCO_2PC9 (40, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN(OSC32_IN) (3)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC2 (10, AF0)
PWR_CSTOPPC3 (11, AF0)
PWR_WKUP1PA0 (14)
PWR_WKUP2PA2 (16)
PWR_WKUP4PC13 (2)
PWR_WKUP5PB7 (59)
PWR_WKUP6PC1 (9)
PWR_WKUP7PD2 (54)
TAMP_IN1PC13 (2)
TAMP_IN2PA0 (14)
TAMP_IN3PC1 (9)
TAMP_IN4PA2 (16)
TAMP_IN5PA1 (15)
TAMP_OUT1PA0 (14)
TAMP_OUT2PC13 (2)
TAMP_OUT3PC13 (2), PA2 (16)
TAMP_OUT4PA1 (15)
TAMP_OUT5PC1 (9)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводPWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT3
3PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
4PC15-OSC32_OUT(OSC32_OUT)ввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_INP10, ADC2_INP10, OCTOSPI1_IO7 (AF10), SAI1_MCLK_A (AF6), SAI2_FS_B (AF8), SPI2_RDY (AF7), TIM16_BKIN (AF1)
9PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0 (AF0), ETH_MDC (AF11), I2S2_SDO (AF5), OCTOSPI1_IO4 (AF10), PWR_WKUP6, SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI2_SD_A (AF8), SPI2_MOSI (AF5), TAMP_IN3, TAMP_OUT5, USART11_DE (AF7), USART11_RTS (AF7)
10PC2ввод-выводADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2 (AF11), I2S2_SDI (AF5), OCTOSPI1_IO2 (AF9), OCTOSPI1_IO5 (AF6), PWR_CSLEEP (AF0), SPI2_MISO (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2)
11PC3ввод-выводADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK (AF11), I2S2_SDO (AF5), LPTIM3_CH1 (AF3), OCTOSPI1_IO0 (AF9), OCTOSPI1_IO6 (AF6), PWR_CSTOP (AF0), SAI1_D3 (AF2), SPI2_MOSI (AF5)
12VSSAпитание—
13VDDAпитание—
14PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, ETH_MII_CRS (AF11), PWR_WKUP1, SAI2_SD_B (AF10), SPI3_RDY (AF6), SPI6_NSS (AF5), TAMP_IN2, TAMP_OUT1, TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
15PA1ввод-выводADC1_INP1, ADC2_INP1, ETH_MII_RX_CLK (AF11), ETH_RMII_REF_CLK (AF11), LPTIM1_IN1 (AF5), OCTOSPI1_DQS (AF6), OCTOSPI1_IO3 (AF9), SAI2_MCLK_B (AF10), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
16PA2ввод-выводADC1_INP14, ADC2_INP14, ETH_MDIO (AF11), LPTIM1_IN2 (AF5), PWR_WKUP2, SAI2_SCK_B (AF8), TAMP_IN4, TAMP_OUT3, TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
17PA3ввод-выводADC1_INP15, ADC2_INP15, ETH_MII_COL (AF11), I2S2_WS (AF5), OCTOSPI1_CLK (AF3), SAI1_SD_B (AF6), SPI2_NSS (AF5), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), LPTIM2_CH1 (AF3), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7)
21PA5ввод-выводADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, ETH_MII_TX_EN (AF11), ETH_RMII_TX_EN (AF11), I2S1_CK (AF5), PSSI_D14 (AF13), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1N (AF3)
22PA6ввод-выводADC1_INP3, ADC2_INP3, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), OCTOSPI1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART11_TX (AF7)
23PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_MII_RX_DV (AF11), ETH_RMII_CRS_DV (AF11), I2S1_SDO (AF5), OCTOSPI1_IO2 (AF10), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART11_RX (AF7)
24PC4ввод-выводADC1_INP4, ADC2_INP4, ETH_MII_RXD0 (AF11), ETH_RMII_RXD0 (AF11), I2S1_MCK (AF5), LPTIM2_ETR (AF3), SAI1_CK1 (AF2), TIM2_CH4 (AF1), USART3_RX (AF7)
25PC5ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, ETH_MII_RXD1 (AF11), ETH_RMII_RXD1 (AF11), OCTOSPI1_DQS (AF10), PSSI_D15 (AF4), SAI1_D3 (AF2), SAI1_FS_A (AF6), TIM1_CH4N (AF1)
26PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH_MII_RXD2 (AF11), LPTIM3_CH1 (AF14), OCTOSPI1_IO1 (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USART11_CK (AF7)
27PB1ввод-выводADC1_INP5, ADC2_INP5, ETH_MII_RXD3 (AF11), LPTIM3_CH2 (AF14), OCTOSPI1_IO0 (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3)
28PB2ввод-выводI2S3_SDO (AF7), LPTIM1_CH1 (AF5), LPTIM5_ETR (AF13), OCTOSPI1_CLK (AF9), OCTOSPI1_DQS (AF10), RCC_LSCO, RTC_OUT2 (AF0), SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC1_CMD (AF12), SPI1_RDY (AF4), SPI3_MOSI (AF7), TIM8_CH4N (AF3)
29PB10ввод-выводETH_MII_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LPTIM3_CH1 (AF2), OCTOSPI1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
30VCAPпитание—
31VSSпитание—
32VDDпитание—
33PB12ввод-выводETH_MII_TXD0 (AF11), ETH_RMII_TXD0 (AF11), FDCAN2_RX (AF9), I2C2_SDA (AF4), I2S2_WS (AF5), OCTOSPI1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF14), UCPD1_FRSTX (AF6), USART3_CK (AF7)
34PB13ввод-выводFDCAN2_TX (AF9), I2C2_SMBA (AF4), I2S2_CK (AF5), LPTIM2_CH1 (AF3), LPTIM3_IN1 (AF2), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), UCPD1_CC1, USART3_CTS (AF7), USART3_NSS (AF7)
35PB14ввод-выводI2S2_SDI (AF5), LPTIM3_ETR (AF14), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC2, USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
36PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DCMI_D2 (AF13), ETH_MII_TXD1 (AF11), ETH_RMII_TXD1 (AF11), I2S2_SDO (AF5), OCTOSPI1_CLK (AF10), PSSI_D2 (AF13), PWR_PVD_IN, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), UART5_RX (AF14), USART11_CTS (AF7), USART11_NSS (AF7), USART1_RX (AF4)
37PC6ввод-выводDCMI_D0 (AF13), I2S2_MCK (AF5), OCTOSPI1_IO5 (AF11), PSSI_D0 (AF13), SAI1_SCK_A (AF6), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7)
38PC7ввод-выводDCMI_D1 (AF13), DEBUG_TRGIO (AF0), I2S3_MCK (AF6), OCTOSPI1_IO6 (AF11), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7)
39PC8ввод-выводDCMI_D2 (AF13), DEBUG_TRACED1 (AF0), PSSI_D2 (AF13), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7)
40PC9ввод-выводAUDIOCLK (AF5), DAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), OCTOSPI1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8), UCPD1_DB2
41PA8ввод-выводDCMI_D3 (AF13), I2C3_SCL (AF4), PSSI_D3 (AF13), RCC_MCO_1 (AF0), SPI1_RDY (AF5), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), UART7_RX (AF11), USART1_CK (AF7), USB_SOF (AF10)
42PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF13), ETH_MII_TX_ER (AF11), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), UCPD1_DB1, USART1_TX (AF7)
43PA10ввод-выводDCMI_D1 (AF13), FDCAN2_TX (AF9), LPTIM2_IN2 (AF4), LPUART1_RX (AF3), PSSI_D1 (AF13), SDMMC1_D0 (AF12), TIM1_CH3 (AF1), UCPD1_FRSTX (AF6), USART1_RX (AF7)
44PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
45PA12ввод-выводFDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
46PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
47VSSпитание—
48VDDпитание—
49PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
50PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DCMI_D11 (AF13), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), LPTIM3_IN2 (AF2), PSSI_D11 (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
51PC10ввод-выводDCMI_D8 (AF13), ETH_MII_TXD0 (AF11), ETH_RMII_TXD0 (AF11), I2S3_CK (AF6), LPTIM3_ETR (AF2), OCTOSPI1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
52PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMI_D4 (AF13), I2S3_SDI (AF6), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
53PC12ввод-выводDCMI_D9 (AF13), DEBUG_TRACED3 (AF0), I2S3_SDO (AF6), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7)
54PD2ввод-выводDCMI_D11 (AF13), DEBUG_TRACED2 (AF0), LPTIM4_ETR (AF14), PSSI_D11 (AF13), PWR_WKUP7, SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8)
55PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C2_SDA (AF4), I2S1_CK (AF5), I2S3_CK (AF6), LPTIM6_ETR (AF14), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11)
56PB4(NJTRST)ввод-выводDCMI_D7 (AF13), DEBUG_NJTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), LPTIM1_CH2 (AF4), OCTOSPI1_CLK (AF3), PSSI_D7 (AF13), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11)
57PB5ввод-выводDCMI_D10 (AF13), ETH_PPS_OUT (AF11), FDCAN2_RX (AF9), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), OCTOSPI1_NCLK (AF3), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14)
58PB6ввод-выводCEC (AF5), DCMI_D5 (AF13), FDCAN2_TX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), I3C1_SCL (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7)
59PB7ввод-выводDCMI_VSYNC (AF13), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I3C1_SDA (AF3), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_WKUP5, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводDCMI_D6 (AF13), ETH_MII_TXD3 (AF11), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), I3C1_SCL (AF3), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8)
62VCAPпитание—
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP30, 62вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VSS18, 31, 47, 63общий провод (земля)
VSSA12общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H563RGTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H563RGSTM32H563RGTx1 МБ640 КБ

Линейка STM32H563/H573, семейство STM32H5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H563RISTM32H563/H57364 из 64выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ
STM32H573RISTM32H563/H57364 из 64выводы совпадают полностьютолько у него: AES; флеш-память до 1024 и 2048 КБ
STM32H503RBSTM32H50364 из 64выводы совпадают полностьютолько у этого: ADC2, CORDIC, DCMI, ETH, FDCAN2, FMAC, HDMI_CEC, I2C3, I2C4, LPTIM3, LPTIM4, LPTIM5, LPTIM6, OCTOSPI1, PKA, PSSI, SAI1, SAI2, SDMMC1, SPI6, TIM12, TIM13, TIM14, TIM15, TIM16, TIM17, TIM4, TIM5, TIM8, UART4, UART5, UART7, UCPD1, USART11, USART6, VREFBUF; только у него: COMP1, I3C2, OPAMP1; флеш-память до 1024 и 128 КБ; ОЗУ 640 и 32 КБ
STM32H523RCSTM32H5x364 из 64выводы совпадают полностьютолько у этого: CORDIC, ETH, FMAC, I2C4, LPTIM3, LPTIM4, LPTIM5, LPTIM6, SAI1, SAI2, SPI6, TIM13, TIM14, TIM16, TIM17, UART7, USART11; только у него: I3C2, SPI4; флеш-память до 1024 и 256 КБ; ОЗУ 640 и 272 КБ
STM32H523RESTM32H5x364 из 64выводы совпадают полностьютолько у этого: CORDIC, ETH, FMAC, I2C4, LPTIM3, LPTIM4, LPTIM5, LPTIM6, SAI1, SAI2, SPI6, TIM13, TIM14, TIM16, TIM17, UART7, USART11; только у него: I3C2, SPI4; флеш-память до 1024 и 512 КБ; ОЗУ 640 и 272 КБ
STM32H533RESTM32H5x364 из 64выводы совпадают полностьютолько у этого: CORDIC, ETH, FMAC, I2C4, LPTIM3, LPTIM4, LPTIM5, LPTIM6, SAI1, SAI2, SPI6, TIM13, TIM14, TIM16, TIM17, UART7, USART11; только у него: AES, I3C2, SPI4; флеш-память до 1024 и 512 КБ; ОЗУ 640 и 272 КБ
STM32H543RESTM32H5x364 из 64выводы совпадают полностьютолько у этого: DCMI, FMAC, I2C2, I2C4, LPTIM3, LPTIM4, LPTIM5, LPTIM6, PSSI, SAI1, SAI2, SPI6, TIM13, TIM14, TIM16, TIM17, USART11, VREFBUF; только у него: ADC3, COMP1, COMP2, I3C2, SPI4; флеш-память до 1024 и 512 КБ; ОЗУ 640 и 304 КБ
STM32H543RGSTM32H5x364 из 64выводы совпадают полностьютолько у этого: DCMI, FMAC, I2C2, I2C4, LPTIM3, LPTIM4, LPTIM5, LPTIM6, PSSI, SAI1, SAI2, SPI6, TIM13, TIM14, TIM16, TIM17, USART11, VREFBUF; только у него: ADC3, COMP1, COMP2, I3C2, SPI4; ОЗУ 640 и 304 КБ
STM32H553RGSTM32H5x364 из 64выводы совпадают полностьютолько у этого: DCMI, FMAC, I2C2, I2C4, LPTIM3, LPTIM4, LPTIM5, LPTIM6, PSSI, SAI1, SAI2, SPI6, TIM13, TIM14, TIM16, TIM17, USART11, VREFBUF; только у него: ADC3, AES, COMP1, COMP2, I3C2, SPI4; ОЗУ 640 и 304 КБ
STM32H562RGSTM32H5x264 из 64выводы совпадают полностьютолько у этого: ETH, FDCAN2
STM32H562RISTM32H56264 из 64выводы совпадают полностьютолько у этого: ETH, FDCAN2; флеш-память до 1024 и 2048 КБ
STM32F412RE, STM32F412RGSTM32F41263 из 6462: VCAP → PB9только у этого: ADC2, CORDIC, DAC1, DCMI, ETH, FDCAN1, FDCAN2, FMAC, HASH, HDMI_CEC, I2C4, I3C1, LPTIM1, LPTIM2, LPTIM3, LPTIM4, LPTIM5, LPTIM6, LPUART1, OCTOSPI1, PKA, PSSI, SAI1, SAI2, SDMMC1, SPI6, TIM15, TIM16, TIM17, UART4, UART5, UART7, UCPD1, USART11, USB, VREFBUF; только у него: CAN1, CAN2, DFSDM1, FMPI2C1, FSMC, I2S4, I2S5, QUADSPI, SDIO, SPI4, SPI5, TIM10, TIM11, TIM9, USB_OTG_FS; частота до 250 и 100 МГц; ОЗУ 640 и 256 КБ

Частые вопросы

На каких выводах USART1 у STM32H563RG?

В корпусе LQFP64 сигнал USART1_TX выведен на PB14 (вывод 35, AF4) или PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PB15 (вывод 36, AF4) или PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32H563RG выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (вывод 46, AF0), SWCLK — PA14(JTCK/SWCLK) (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H563RG?

I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4).

Сколько выводов ввода-вывода у STM32H563RG в корпусе LQFP64?

49 из 64. Ещё 13 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32H563RG?

От 1,62 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
