STM32F412RE и STM32F412RG в корпусе LQFP64: распиновка
STM32F412RE и STM32F412RG — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 512 КБ и 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 100 МГц
- Флеш-память
- 512 КБ и 1 МБ
- ОЗУ
- 256 КБ
- Корпус
- LQFP64, 64 вывода
- Линий ввода-вывода
- 50
- Напряжение питания
- 1,7…3,6 В
- Рабочая температура
- −40…+105 °C, зависит от исполнения

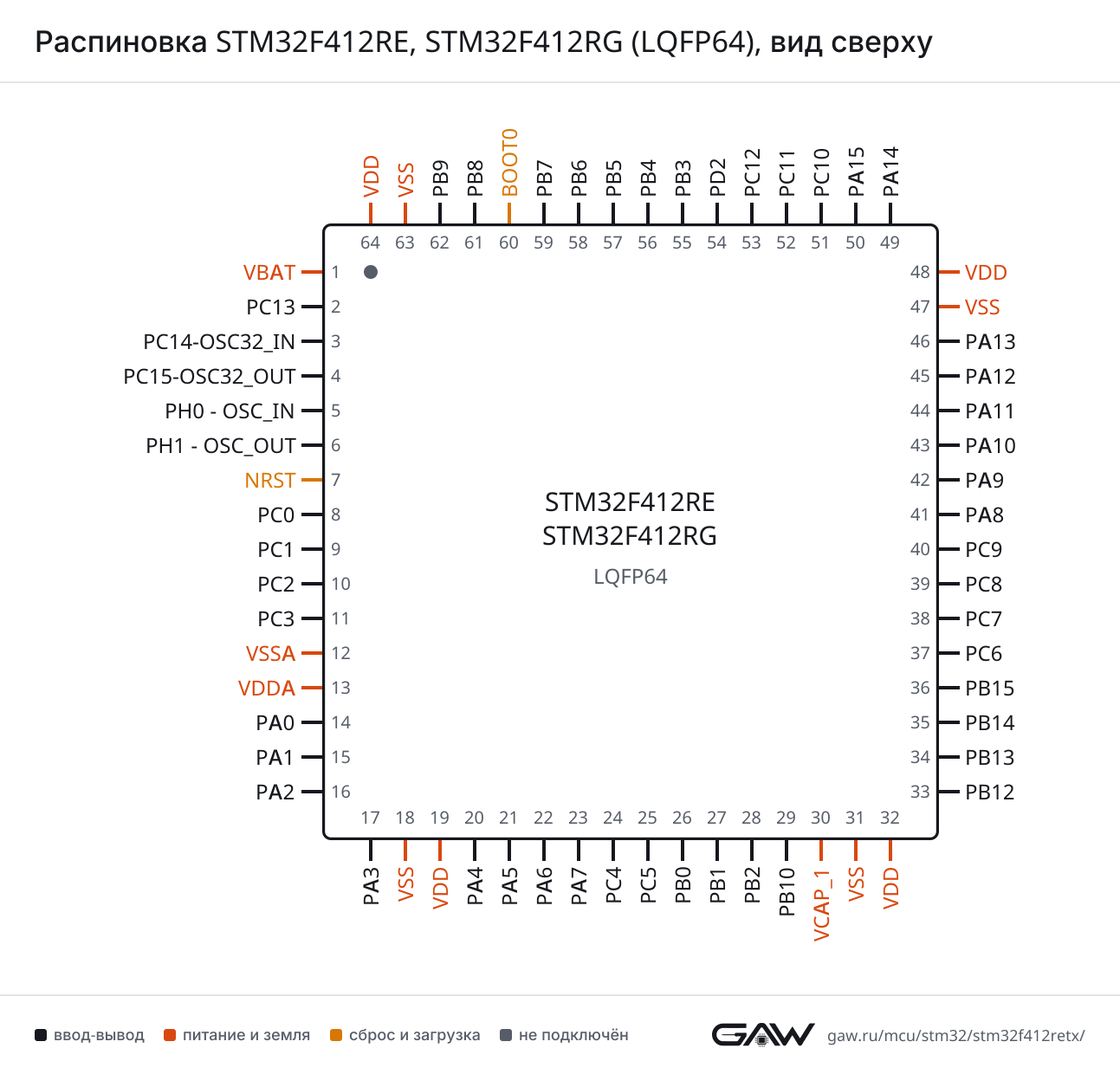

Схема корпуса LQFP64
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (41, AF7) |
| CTS | PA11 (44, AF7) | |
| RTS | PA12 (45, AF7) | |
| RX | PA10 (43, AF7), PB3 (55, AF7), PB7 (59, AF7) | |
| TX | PA9 (42, AF7), PA15 (50, AF7), PB6 (58, AF7) | |
| USART2 | CK | PA4 (20, AF7) |
| CTS | PA0 (14, AF7) | |
| RTS | PA1 (15, AF7) | |
| RX | PA3 (17, AF7) | |
| TX | PA2 (16, AF7) | |
| USART3 | CK | PB12 (33, AF8), PC12 (53, AF7) |
| CTS | PB13 (34, AF8) | |
| RTS | PB14 (35, AF7) | |
| RX | PC5 (25, AF7), PC11 (52, AF7) | |
| TX | PB10 (29, AF7), PC10 (51, AF7) | |
| USART6 | CK | PC8 (39, AF8) |
| RX | PC7 (38, AF8), PA12 (45, AF8) | |
| TX | PC6 (37, AF8), PA11 (44, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (22, AF5), PB4 (56, AF5) |
| MOSI | PA7 (23, AF5), PB5 (57, AF5) | |
| NSS | PA4 (20, AF5), PA15 (50, AF5) | |
| SCK | PA5 (21, AF5), PB3 (55, AF5) | |
| SPI2 | MISO | PC2 (10, AF5), PB14 (35, AF5) |
| MOSI | PC3 (11, AF5), PB15 (36, AF5) | |
| NSS | PB12 (33, AF5), PB9 (62, AF5) | |
| SCK | PB10 (29, AF5), PB13 (34, AF5), PC7 (38, AF5) | |
| SPI3 | MISO | PC11 (52, AF6), PB4 (56, AF6) |
| MOSI | PC12 (53, AF6), PB5 (57, AF6) | |
| NSS | PA4 (20, AF6), PA15 (50, AF6) | |
| SCK | PB12 (33, AF7), PC10 (51, AF6), PB3 (55, AF6) | |
| SPI4 | MISO | PA11 (44, AF6) |
| MOSI | PA1 (15, AF5) | |
| NSS | PB12 (33, AF6) | |
| SCK | PB13 (34, AF6) | |
| SPI5 | MISO | PA12 (45, AF6) |
| MOSI | PA10 (43, AF6), PB8 (61, AF6) | |
| NSS | PB1 (27, AF6) | |
| SCK | PB0 (26, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PA2 (16, AF5), PC9 (40, AF5) |
| I2S1 | CK | PA5 (21, AF5), PB3 (55, AF5) |
| MCK | PC4 (24, AF5) | |
| SD | PA7 (23, AF5), PB5 (57, AF5) | |
| WS | PA4 (20, AF5), PA15 (50, AF5) | |
| I2S2 | CK | PB10 (29, AF5), PB13 (34, AF5), PC7 (38, AF5) |
| ext_SD | PC2 (10, AF6), PB14 (35, AF6) | |
| MCK | PA3 (17, AF5), PA6 (22, AF6), PC6 (37, AF5) | |
| SD | PC3 (11, AF5), PB15 (36, AF5) | |
| WS | PB12 (33, AF5), PB9 (62, AF5) | |
| I2S3 | CK | PB12 (33, AF7), PC10 (51, AF6), PB3 (55, AF6) |
| ext_SD | PC11 (52, AF5), PB4 (56, AF7) | |
| MCK | PB10 (29, AF6), PC7 (38, AF6) | |
| SD | PC12 (53, AF6), PB5 (57, AF6) | |
| WS | PA4 (20, AF6), PA15 (50, AF6) | |
| I2S4 | CK | PB13 (34, AF6) |
| SD | PA1 (15, AF5) | |
| WS | PB12 (33, AF6) | |
| I2S5 | CK | PB0 (26, AF6) |
| SD | PA10 (43, AF6), PB8 (61, AF6) | |
| WS | PB1 (27, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (58, AF4), PB8 (61, AF4) |
| SDA | PB7 (59, AF4), PB9 (62, AF4) | |
| SMBA | PB5 (57, AF4) | |
| I2C2 | SCL | PB10 (29, AF4) |
| SDA | PB3 (55, AF9), PB9 (62, AF9) | |
| SMBA | PB12 (33, AF4) | |
| I2C3 | SCL | PA8 (41, AF4) |
| SDA | PC9 (40, AF4), PB4 (56, AF9), PB8 (61, AF9) | |
| SMBA | PA9 (42, AF4) |
FMPI2C — I²C Fast-mode Plus
| Блок | Сигнал | Выводы |
|---|---|---|
| FMPI2C1 | SCL | PB10 (29, AF9), PB15 (36, AF4), PC6 (37, AF4) |
| SDA | PB14 (35, AF4), PC7 (38, AF4), PB3 (55, AF4) | |
| SMBA | PC5 (25, AF4), PB13 (34, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PA11 (44, AF9), PB8 (61, AF8) |
| TX | PA12 (45, AF9), PB9 (62, AF8) | |
| CAN2 | RX | PB12 (33, AF9), PB5 (57, AF9) |
| TX | PB13 (34, AF9), PB6 (58, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (44, AF10) |
| DP | PA12 (45, AF10) | |
| ID | PA10 (43, AF10) | |
| SOF | PA8 (41, AF10) | |
| VBUS | PA9 (42, AF10) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PB15 (36, AF12), PC12 (53, AF12) |
| CMD | PA6 (22, AF12), PD2 (54, AF12) | |
| D0 | PC8 (39, AF12), PB4 (56, AF12), PB6 (58, AF12) | |
| D1 | PC9 (40, AF12), PA8 (41, AF12) | |
| D2 | PA9 (42, AF12), PC10 (51, AF12) | |
| D3 | PC11 (52, AF12), PB5 (57, AF12) | |
| D4 | PB8 (61, AF12) | |
| D5 | PB9 (62, AF12) | |
| D6 | PB14 (35, AF12), PC6 (37, AF12) | |
| D7 | PB10 (29, AF12), PC7 (38, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PC9 (40, AF9) |
| BK1_IO1 | PC10 (51, AF9) | |
| BK1_IO2 | PC8 (39, AF9) | |
| BK1_IO3 | PA1 (15, AF9) | |
| BK1_NCS | PB6 (58, AF10) | |
| BK2_IO0 | PA6 (22, AF10) | |
| BK2_IO1 | PA7 (23, AF10) | |
| BK2_IO2 | PC4 (24, AF10) | |
| BK2_IO3 | PC5 (25, AF10) | |
| BK2_NCS | PC11 (52, AF9) | |
| CLK | PB1 (27, AF9), PB2 (28, AF9) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (44), PC11 (52) |
| EXTI15 | PC15-OSC32_OUT (4), PB15 (36), PA15 (50) | |
| IN0 | PA0 (14) | |
| IN1 | PA1 (15) | |
| IN2 | PA2 (16) | |
| IN3 | PA3 (17) | |
| IN4 | PA4 (20) | |
| IN5 | PA5 (21) | |
| IN6 | PA6 (22) | |
| IN7 | PA7 (23) | |
| IN8 | PB0 (26) | |
| IN9 | PB1 (27) | |
| IN10 | PC0 (8) | |
| IN11 | PC1 (9) | |
| IN12 | PC2 (10) | |
| IN13 | PC3 (11) | |
| IN14 | PC4 (24) | |
| IN15 | PC5 (25) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (22, AF1), PB12 (33, AF1) |
| CH1 | PA8 (41, AF1) | |
| CH1N | PA7 (23, AF1), PB13 (34, AF1) | |
| CH2 | PA9 (42, AF1) | |
| CH2N | PB0 (26, AF1), PB14 (35, AF1) | |
| CH3 | PA10 (43, AF1) | |
| CH3N | PB1 (27, AF1), PB15 (36, AF1) | |
| CH4 | PA11 (44, AF1) | |
| ETR | PA12 (45, AF1) | |
| TIM2 | CH1 | PA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1) |
| CH2 | PA1 (15, AF1), PB3 (55, AF1) | |
| CH3 | PA2 (16, AF1), PB10 (29, AF1) | |
| CH4 | PA3 (17, AF1) | |
| ETR | PA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1) | |
| TIM3 | CH1 | PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2) |
| CH2 | PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2) | |
| CH3 | PB0 (26, AF2), PC8 (39, AF2) | |
| CH4 | PB1 (27, AF2), PC9 (40, AF2) | |
| ETR | PD2 (54, AF2) | |
| TIM4 | CH1 | PB6 (58, AF2) |
| CH2 | PB7 (59, AF2) | |
| CH3 | PB8 (61, AF2) | |
| CH4 | PB9 (62, AF2) | |
| TIM5 | CH1 | PA0 (14, AF2) |
| CH2 | PA1 (15, AF2) | |
| CH3 | PA2 (16, AF2) | |
| CH4 | PA3 (17, AF2) | |
| TIM8 | BKIN | PA6 (22, AF3) |
| CH1 | PC6 (37, AF3) | |
| CH1N | PA5 (21, AF3), PA7 (23, AF3) | |
| CH2 | PC7 (38, AF3) | |
| CH2N | PB0 (26, AF3), PB14 (35, AF3) | |
| CH3 | PC8 (39, AF3) | |
| CH3N | PB1 (27, AF3), PB15 (36, AF3) | |
| CH4 | PC9 (40, AF3) | |
| ETR | PA0 (14, AF3) | |
| TIM9 | CH1 | PA2 (16, AF3) |
| CH2 | PA3 (17, AF3) | |
| TIM10 | CH1 | PB8 (61, AF3) |
| TIM11 | CH1 | PB9 (62, AF3) |
| TIM12 | CH1 | PB14 (35, AF9) |
| CH2 | PB15 (36, AF9) | |
| TIM13 | CH1 | PA6 (22, AF9) |
| TIM14 | CH1 | PA7 (23, AF9) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13 (2) |
| REFIN | PB15 (36, AF0) |
FSMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FSMC | A0 | PC3 (11, AF12) |
| D0 | PB14 (35, AF10) | |
| D1 | PC6 (37, AF10) | |
| D2 | PC11 (52, AF10) | |
| D3 | PC12 (53, AF10) | |
| D4 | PA2 (16, AF12) | |
| D5 | PA3 (17, AF12) | |
| D6 | PA4 (20, AF12) | |
| D7 | PA5 (21, AF12) | |
| DA0 | PB14 (35, AF10) | |
| DA1 | PC6 (37, AF10) | |
| DA2 | PC11 (52, AF10) | |
| DA3 | PC12 (53, AF10) | |
| DA4 | PA2 (16, AF12) | |
| DA5 | PA3 (17, AF12) | |
| DA6 | PA4 (20, AF12) | |
| DA7 | PA5 (21, AF12) | |
| NE4 | PC4 (24, AF12) | |
| NL | PB7 (59, AF12) | |
| NOE | PC5 (25, AF12) | |
| NWE | PC2 (10, AF12), PD2 (54, AF10) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PB2 (28, AF6) |
| CKIN1 | PA5 (21, AF8), PB13 (34, AF10) | |
| CKIN2 | PB15 (36, AF8) | |
| CKIN3 | PC6 (37, AF6) | |
| CKOUT | PC2 (10, AF8) | |
| DATIN0 | PB1 (27, AF8) | |
| DATIN1 | PA4 (20, AF8), PB12 (33, AF10) | |
| DATIN2 | PB14 (35, AF8) | |
| DATIN3 | PC7 (38, AF10) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (49, AF0) |
| JTDI | PA15 (50, AF0) | |
| JTDO-SWO | PB3 (55, AF0) | |
| JTMS-SWDIO | PA13 (46, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (41, AF0) |
| MCO_2 | PC9 (40, AF0) | |
| OSC_IN | PH0 - OSC_IN (5) | |
| OSC_OUT | PH1 - OSC_OUT (6) | |
| OSC32_IN | PC14-OSC32_IN (3) | |
| OSC32_OUT | PC15-OSC32_OUT (4) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP1 | PA0 (14) |
| SYS_WKUP2 | PC0 (8) | |
| SYS_WKUP3 | PC1 (9) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | VBAT | питание | — |
| 2 | PC13 | ввод-вывод | RTC_AF1 |
| 3 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 4 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT |
| 5 | PH0 - OSC_IN | ввод-вывод | RCC_OSC_IN |
| 6 | PH1 - OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 7 | NRST | сброс | — |
| 8 | PC0 | ввод-вывод | ADC1_IN10, SYS_WKUP2 |
| 9 | PC1 | ввод-вывод | ADC1_IN11, SYS_WKUP3 |
| 10 | PC2 | ввод-вывод | ADC1_IN12, DFSDM1_CKOUT (AF8), FSMC_NWE (AF12), I2S2_ext_SD (AF6), SPI2_MISO (AF5) |
| 11 | PC3 | ввод-вывод | ADC1_IN13, FSMC_A0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5) |
| 12 | VSSA | питание | — |
| 13 | VDDA | питание | — |
| 14 | PA0 | ввод-вывод | ADC1_IN0, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), USART2_CTS (AF7) |
| 15 | PA1 | ввод-вывод | ADC1_IN1, I2S4_SD (AF5), QUADSPI_BK1_IO3 (AF9), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_RTS (AF7) |
| 16 | PA2 | ввод-вывод | ADC1_IN2, FSMC_D4 (AF12), FSMC_DA4 (AF12), I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| 17 | PA3 | ввод-вывод | ADC1_IN3, FSMC_D5 (AF12), FSMC_DA5 (AF12), I2S2_MCK (AF5), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7) |
| 18 | VSS | питание | — |
| 19 | VDD | питание | — |
| 20 | PA4 | ввод-вывод | ADC1_IN4, DFSDM1_DATIN1 (AF8), FSMC_D6 (AF12), FSMC_DA6 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| 21 | PA5 | ввод-вывод | ADC1_IN5, DFSDM1_CKIN1 (AF8), FSMC_D7 (AF12), FSMC_DA7 (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3) |
| 22 | PA6 | ввод-вывод | ADC1_IN6, I2S2_MCK (AF6), QUADSPI_BK2_IO0 (AF10), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| 23 | PA7 | ввод-вывод | ADC1_IN7, I2S1_SD (AF5), QUADSPI_BK2_IO1 (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 24 | PC4 | ввод-вывод | ADC1_IN14, FSMC_NE4 (AF12), I2S1_MCK (AF5), QUADSPI_BK2_IO2 (AF10) |
| 25 | PC5 | ввод-вывод | ADC1_IN15, FMPI2C1_SMBA (AF4), FSMC_NOE (AF12), QUADSPI_BK2_IO3 (AF10), USART3_RX (AF7) |
| 26 | PB0 | ввод-вывод | ADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3) |
| 27 | PB1 | ввод-вывод | ADC1_IN9, DFSDM1_DATIN0 (AF8), I2S5_WS (AF6), QUADSPI_CLK (AF9), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3) |
| 28 | PB2 | ввод-вывод | DFSDM1_CKIN0 (AF6), QUADSPI_CLK (AF9) |
| 29 | PB10 | ввод-вывод | FMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7) |
| 30 | VCAP_1 | питание | — |
| 31 | VSS | питание | — |
| 32 | VDD | питание | — |
| 33 | PB12 | ввод-вывод | CAN2_RX (AF9), DFSDM1_DATIN1 (AF10), I2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF7), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1), USART3_CK (AF8) |
| 34 | PB13 | ввод-вывод | CAN2_TX (AF9), DFSDM1_CKIN1 (AF10), FMPI2C1_SMBA (AF4), I2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1), USART3_CTS (AF8) |
| 35 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF8), FMPI2C1_SDA (AF4), FSMC_D0 (AF10), FSMC_DA0 (AF10), I2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7) |
| 36 | PB15 | ввод-вывод | ADC1_EXTI15, DFSDM1_CKIN2 (AF8), FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3) |
| 37 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), FMPI2C1_SCL (AF4), FSMC_D1 (AF10), FSMC_DA1 (AF10), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| 38 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF10), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| 39 | PC8 | ввод-вывод | QUADSPI_BK1_IO2 (AF9), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8) |
| 40 | PC9 | ввод-вывод | I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3) |
| 41 | PA8 | ввод-вывод | I2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| 42 | PA9 | ввод-вывод | I2C3_SMBA (AF4), SDIO_D2 (AF12), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10) |
| 43 | PA10 | ввод-вывод | I2S5_SD (AF6), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| 44 | PA11 | ввод-вывод | ADC1_EXTI11, CAN1_RX (AF9), SPI4_MISO (AF6), TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10) |
| 45 | PA12 | ввод-вывод | CAN1_TX (AF9), SPI5_MISO (AF6), TIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10) |
| 46 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| 47 | VSS | питание | — |
| 48 | VDD | питание | — |
| 49 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| 50 | PA15 | ввод-вывод | ADC1_EXTI15, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), USART1_TX (AF7) |
| 51 | PC10 | ввод-вывод | I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), USART3_TX (AF7) |
| 52 | PC11 | ввод-вывод | ADC1_EXTI11, FSMC_D2 (AF10), FSMC_DA2 (AF10), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), USART3_RX (AF7) |
| 53 | PC12 | ввод-вывод | FSMC_D3 (AF10), FSMC_DA3 (AF10), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), USART3_CK (AF7) |
| 54 | PD2 | ввод-вывод | FSMC_NWE (AF10), SDIO_CMD (AF12), TIM3_ETR (AF2) |
| 55 | PB3 | ввод-вывод | FMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_RX (AF7) |
| 56 | PB4 | ввод-вывод | I2C3_SDA (AF9), I2S3_ext_SD (AF7), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| 57 | PB5 | ввод-вывод | CAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2) |
| 58 | PB6 | ввод-вывод | CAN2_TX (AF9), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), SDIO_D0 (AF12), TIM4_CH1 (AF2), USART1_TX (AF7) |
| 59 | PB7 | ввод-вывод | FSMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| 60 | BOOT0 | загрузка | — |
| 61 | PB8 | ввод-вывод | CAN1_RX (AF8), I2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| 62 | PB9 | ввод-вывод | CAN1_TX (AF8), I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| 63 | VSS | питание | — |
| 64 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 1 | резервное питание: часы реального времени и резервные регистры |
| VCAP | 30 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 19, 32, 48, 64 | питание цифровой части и линий ввода-вывода |
| VDDA | 13 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VSS | 18, 31, 47, 63 | общий провод (земля) |
| VSSA | 12 | общий провод аналоговой части |
| NRST | 7 | сброс, активный уровень — низкий |
| BOOT0 | 60 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F412R(E-G)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F412RE | STM32F412RETx | 512 КБ | 256 КБ |
| STM32F412RG | STM32F412RGTx | 1 МБ | 256 КБ |
Линейка STM32F412, семейство STM32F4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F413RG, STM32F413RH | STM32F413/423 | 64 из 64 | выводы совпадают полностью |
| STM32F423RH | STM32F413/423 | 64 из 64 | выводы совпадают полностью |
| STM32F446RC, STM32F446RE | STM32F446 | 64 из 64 | выводы совпадают полностью |
| STM32F411RC, STM32F411RE | STM32F411 | 63 из 64 | 30: VCAP → VCAP1 |
| STM32H503RBTx | STM32H503 | 63 из 64 | 62: PB9 → VCAP |
| STM32H523RCTx | STM32H5x3 | 63 из 64 | 62: PB9 → VCAP |
| STM32H523RETx | STM32H5x3 | 63 из 64 | 62: PB9 → VCAP |
| STM32H533RETx | STM32H5x3 | 63 из 64 | 62: PB9 → VCAP |
| STM32H543RETx | STM32H5x3 | 63 из 64 | 62: PB9 → VCAP |
| STM32H543RGTx | STM32H5x3 | 63 из 64 | 62: PB9 → VCAP |
| STM32H553RGTx | STM32H5x3 | 63 из 64 | 62: PB9 → VCAP |
| STM32H562RGTx | STM32H5x2 | 63 из 64 | 62: PB9 → VCAP |
Частые вопросы
На каких выводах USART1 у STM32F412RE?
В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PA15 (вывод 50, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB3 (вывод 55, AF7) или PB7 (вывод 59, AF7).
Где у STM32F412RE выводы SWD для программатора?
SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F412RE?
I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).
Сколько выводов ввода-вывода у STM32F412RE в корпусе LQFP64?
50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F412RE и STM32F412RG?
Объёмом памяти: STM32F412RE — 512 КБ флеш-памяти и 256 КБ ОЗУ, STM32F412RG — 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F412RE?
От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
