STM32F411RC и STM32F411RE в корпусе LQFP64: распиновка

STM32F411RC и STM32F411RE — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 256 и 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 100 МГц
Флеш-память
256 и 512 КБ
ОЗУ
128 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
50
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

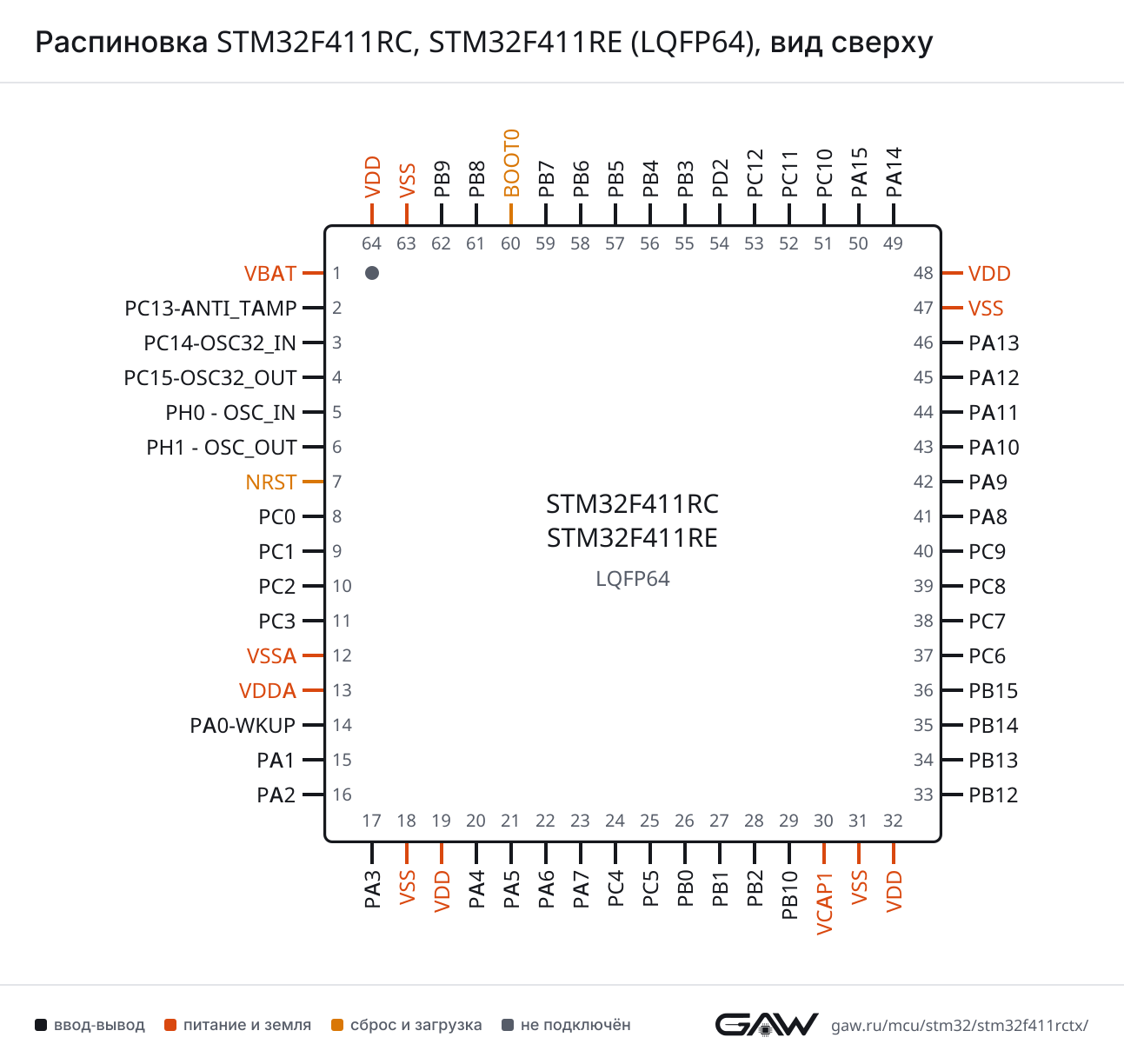

Распиновка STM32F411RC, STM32F411RE в корпусе LQFP64, вид сверхуSTM32F411RCSTM32F411RELQFP64, вид сверхуVBAT — вывод 11VBATPC13-ANTI_TAMP — вывод 2: RTC_AF12PC13-ANTI_TAMPPC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0 - OSC_IN — вывод 5: RCC_OSC_IN5PH0 - OSC_INPH1 - OSC_OUT — вывод 6: RCC_OSC_OUT6PH1 - OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN108PC0PC1 — вывод 9: ADC1_IN119PC1PC2 — вывод 10: ADC1_IN12, I2S2_ext_SD, SPI2_MISO10PC2PC3 — вывод 11: ADC1_IN13, I2S2_SD, SPI2_MOSI11PC3VSSA — вывод 1212VSSAVDDA — вывод 1313VDDAPA0-WKUP — вывод 14: ADC1_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTS14PA0-WKUPPA1 — вывод 15: ADC1_IN1, I2S4_SD, SPI4_MOSI, TIM2_CH2, TIM5_CH2, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN2, I2S_CKIN, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX16PA2PA3 — вывод 17: ADC1_IN3, I2S2_MCK, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN4, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK20PA4PA5 — вывод 21: ADC1_IN5, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR21PA5PA6 — вывод 22: ADC1_IN6, I2S2_MCK, SDIO_CMD, SPI1_MISO, TIM1_BKIN, TIM3_CH122PA6PA7 — вывод 23: ADC1_IN7, I2S1_SD, SPI1_MOSI, TIM1_CH1N, TIM3_CH223PA7PC4 — вывод 24: ADC1_IN1424PC4PC5 — вывод 25: ADC1_IN1525PC5PB0 — вывод 26: ADC1_IN8, I2S5_CK, SPI5_SCK, TIM1_CH2N, TIM3_CH326PB0PB1 — вывод 27: ADC1_IN9, I2S5_WS, SPI5_NSS, TIM1_CH3N, TIM3_CH427PB1PB2 — вывод 2828PB2PB10 — вывод 29: I2C2_SCL, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM2_CH329PB10VCAP1 — вывод 3030VCAP1VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: I2C2_SMBA, I2S2_WS, I2S3_CK, I2S4_WS, SPI2_NSS, SPI3_SCK, SPI4_NSS, TIM1_BKIN33PB12PB13 — вывод 34: I2S2_CK, I2S4_CK, SPI2_SCK, SPI4_SCK, TIM1_CH1N34PB13PB14 — вывод 35: I2S2_ext_SD, SDIO_D6, SPI2_MISO, TIM1_CH2N35PB14PB15 — вывод 36: ADC1_EXTI15, I2S2_SD, RTC_REFIN, SDIO_CK, SPI2_MOSI, TIM1_CH3N36PB15PC6 — вывод 37: I2S2_MCK, SDIO_D6, TIM3_CH1, USART6_TX37PC6PC7 — вывод 38: I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM3_CH2, USART6_RX38PC7PC8 — вывод 39: SDIO_D0, TIM3_CH3, USART6_CK39PC8PC9 — вывод 40: I2C3_SDA, I2S_CKIN, RCC_MCO_2, SDIO_D1, TIM3_CH440PC9PA8 — вывод 41: I2C3_SCL, RCC_MCO_1, SDIO_D1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF41PA8PA9 — вывод 42: I2C3_SMBA, SDIO_D2, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS42PA9PA10 — вывод 43: I2S5_SD, SPI5_MOSI, TIM1_CH3, USART1_RX, USB_OTG_FS_ID43PA10PA11 — вывод 44: ADC1_EXTI11, SPI4_MISO, TIM1_CH4, USART1_CTS, USART6_TX, USB_OTG_FS_DM44PA11PA12 — вывод 45: SPI5_MISO, TIM1_ETR, USART1_RTS, USART6_RX, USB_OTG_FS_DP45PA12PA13 — вывод 46: SYS_JTMS-SWDIO46PA13VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 — вывод 49: SYS_JTCK-SWCLK49PA14PA15 — вывод 50: ADC1_EXTI15, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, USART1_TX50PA15PC10 — вывод 51: I2S3_CK, SDIO_D2, SPI3_SCK51PC10PC11 — вывод 52: ADC1_EXTI11, I2S3_ext_SD, SDIO_D3, SPI3_MISO52PC11PC12 — вывод 53: I2S3_SD, SDIO_CK, SPI3_MOSI53PC12PD2 — вывод 54: SDIO_CMD, TIM3_ETR54PD2PB3 — вывод 55: I2C2_SDA, I2S1_CK, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_RX55PB3PB4 — вывод 56: I2C3_SDA, I2S3_ext_SD, SDIO_D0, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH156PB4PB5 — вывод 57: I2C1_SMBA, I2S1_SD, I2S3_SD, SDIO_D3, SPI1_MOSI, SPI3_MOSI, TIM3_CH257PB5PB6 — вывод 58: I2C1_SCL, TIM4_CH1, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, SDIO_D0, TIM4_CH2, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: I2C1_SCL, I2C3_SDA, I2S5_SD, SDIO_D4, SPI5_MOSI, TIM10_CH1, TIM4_CH361PB8PB9 — вывод 62: I2C1_SDA, I2C2_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH462PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F411RC, STM32F411RE (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7)
CTSPA11 (44, AF7)
RTSPA12 (45, AF7)
RXPA10 (43, AF7), PB3 (55, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PA15 (50, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0-WKUP (14, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7)
TXPA2 (16, AF7)
USART6CKPC8 (39, AF8)
RXPC7 (38, AF8), PA12 (45, AF8)
TXPC6 (37, AF8), PA11 (44, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PB4 (56, AF5)
MOSIPA7 (23, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PA15 (50, AF5)
SCKPA5 (21, AF5), PB3 (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5)
MOSIPC3 (11, AF5), PB15 (36, AF5)
NSSPB12 (33, AF5), PB9 (62, AF5)
SCKPB10 (29, AF5), PB13 (34, AF5), PC7 (38, AF5)
SPI3MISOPC11 (52, AF6), PB4 (56, AF6)
MOSIPC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (50, AF6)
SCKPB12 (33, AF7), PC10 (51, AF6), PB3 (55, AF6)
SPI4MISOPA11 (44, AF6)
MOSIPA1 (15, AF5)
NSSPB12 (33, AF6)
SCKPB13 (34, AF6)
SPI5MISOPA12 (45, AF6)
MOSIPA10 (43, AF6), PB8 (61, AF6)
NSSPB1 (27, AF6)
SCKPB0 (26, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA2 (16, AF5), PC9 (40, AF5)
I2S1CKPA5 (21, AF5), PB3 (55, AF5)
SDPA7 (23, AF5), PB5 (57, AF5)
WSPA4 (20, AF5), PA15 (50, AF5)
I2S2CKPB10 (29, AF5), PB13 (34, AF5), PC7 (38, AF5)
ext_SDPC2 (10, AF6), PB14 (35, AF6)
MCKPA3 (17, AF5), PA6 (22, AF6), PC6 (37, AF5)
SDPC3 (11, AF5), PB15 (36, AF5)
WSPB12 (33, AF5), PB9 (62, AF5)
I2S3CKPB12 (33, AF7), PC10 (51, AF6), PB3 (55, AF6)
ext_SDPC11 (52, AF5), PB4 (56, AF7)
MCKPB10 (29, AF6), PC7 (38, AF6)
SDPC12 (53, AF6), PB5 (57, AF6)
WSPA4 (20, AF6), PA15 (50, AF6)
I2S4CKPB13 (34, AF6)
SDPA1 (15, AF5)
WSPB12 (33, AF6)
I2S5CKPB0 (26, AF6)
SDPA10 (43, AF6), PB8 (61, AF6)
WSPB1 (27, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF4), PB8 (61, AF4)
SDAPB7 (59, AF4), PB9 (62, AF4)
SMBAPB5 (57, AF4)
I2C2SCLPB10 (29, AF4)
SDAPB3 (55, AF9), PB9 (62, AF9)
SMBAPB12 (33, AF4)
I2C3SCLPA8 (41, AF4)
SDAPC9 (40, AF4), PB4 (56, AF9), PB8 (61, AF9)
SMBAPA9 (42, AF4)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (44, AF10)
DPPA12 (45, AF10)
IDPA10 (43, AF10)
SOFPA8 (41, AF10)
VBUSPA9 (42, AF10)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPB15 (36, AF12), PC12 (53, AF12)
CMDPA6 (22, AF12), PD2 (54, AF12)
D0PC8 (39, AF12), PB4 (56, AF12), PB7 (59, AF12)
D1PC9 (40, AF12), PA8 (41, AF12)
D2PA9 (42, AF12), PC10 (51, AF12)
D3PC11 (52, AF12), PB5 (57, AF12)
D4PB8 (61, AF12)
D5PB9 (62, AF12)
D6PB14 (35, AF12), PC6 (37, AF12)
D7PB10 (29, AF12), PC7 (38, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN0PA0-WKUP (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF1), PB12 (33, AF1)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (26, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (27, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
ETRPA12 (45, AF1)
TIM2CH1PA0-WKUP (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
CH2PA1 (15, AF1), PB3 (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1)
CH4PA3 (17, AF1)
ETRPA0-WKUP (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM4CH1PB6 (58, AF2)
CH2PB7 (59, AF2)
CH3PB8 (61, AF2)
CH4PB9 (62, AF2)
TIM5CH1PA0-WKUP (14, AF2)
CH2PA1 (15, AF2)
CH3PA2 (16, AF2)
CH4PA3 (17, AF2)
TIM9CH1PA2 (16, AF3)
CH2PA3 (17, AF3)
TIM10CH1PB8 (61, AF3)
TIM11CH1PB9 (62, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13-ANTI_TAMP (2)
REFINPB15 (36, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49, AF0)
JTDIPA15 (50, AF0)
JTDO-SWOPB3 (55, AF0)
JTMS-SWDIOPA13 (46, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (41, AF0)
MCO_2PC9 (40, AF0)
OSC_INPH0 - OSC_IN (5)
OSC_OUTPH1 - OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0-WKUP (14)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13-ANTI_TAMPввод-выводRTC_AF1
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
5PH0 - OSC_INввод-выводRCC_OSC_IN
6PH1 - OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN10
9PC1ввод-выводADC1_IN11
10PC2ввод-выводADC1_IN12, I2S2_ext_SD (AF6), SPI2_MISO (AF5)
11PC3ввод-выводADC1_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5)
12VSSAпитание—
13VDDAпитание—
14PA0-WKUPввод-выводADC1_IN0, SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), USART2_CTS (AF7)
15PA1ввод-выводADC1_IN1, I2S4_SD (AF5), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN2, I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
17PA3ввод-выводADC1_IN3, I2S2_MCK (AF5), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN4, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
21PA5ввод-выводADC1_IN5, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1)
22PA6ввод-выводADC1_IN6, I2S2_MCK (AF6), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM1_BKIN (AF1), TIM3_CH1 (AF2)
23PA7ввод-выводADC1_IN7, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2)
24PC4ввод-выводADC1_IN14
25PC5ввод-выводADC1_IN15
26PB0ввод-выводADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2)
27PB1ввод-выводADC1_IN9, I2S5_WS (AF6), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2)
28PB2ввод-вывод—
29PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1)
30VCAP1питание—
31VSSпитание—
32VDDпитание—
33PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF7), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1)
34PB13ввод-выводI2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1)
35PB14ввод-выводI2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM1_CH2N (AF1)
36PB15ввод-выводADC1_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM1_CH3N (AF1)
37PC6ввод-выводI2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), USART6_TX (AF8)
38PC7ввод-выводI2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM3_CH2 (AF2), USART6_RX (AF8)
39PC8ввод-выводSDIO_D0 (AF12), TIM3_CH3 (AF2), USART6_CK (AF8)
40PC9ввод-выводI2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2)
41PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
42PA9ввод-выводI2C3_SMBA (AF4), SDIO_D2 (AF12), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10)
43PA10ввод-выводI2S5_SD (AF6), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
44PA11ввод-выводADC1_EXTI11, SPI4_MISO (AF6), TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10)
45PA12ввод-выводSPI5_MISO (AF6), TIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10)
46PA13ввод-выводSYS_JTMS-SWDIO (AF0)
47VSSпитание—
48VDDпитание—
49PA14ввод-выводSYS_JTCK-SWCLK (AF0)
50PA15ввод-выводADC1_EXTI15, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), USART1_TX (AF7)
51PC10ввод-выводI2S3_CK (AF6), SDIO_D2 (AF12), SPI3_SCK (AF6)
52PC11ввод-выводADC1_EXTI11, I2S3_ext_SD (AF5), SDIO_D3 (AF12), SPI3_MISO (AF6)
53PC12ввод-выводI2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6)
54PD2ввод-выводSDIO_CMD (AF12), TIM3_ETR (AF2)
55PB3ввод-выводI2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_RX (AF7)
56PB4ввод-выводI2C3_SDA (AF9), I2S3_ext_SD (AF7), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
57PB5ввод-выводI2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2)
58PB6ввод-выводI2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
59PB7ввод-выводI2C1_SDA (AF4), SDIO_D0 (AF12), TIM4_CH2 (AF2), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводI2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
62PB9ввод-выводI2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP130—
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VSS18, 31, 47, 63общий провод (земля)
VSSA12общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F411R(C-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F411RCSTM32F411RCTx256 КБ128 КБ
STM32F411RESTM32F411RETx512 КБ128 КБ

Линейка STM32F411, семейство STM32F4, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: NUCLEO-F411RE.

Заказные номера

Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32F411RC, STM32F411RE. Данные на 5 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F411RCT6LQFP 64, 10×10×1,4 мм−40…+85 °Cлоток
STM32F411RCT6TRLQFP 64, 10×10×1,4 мм−40…+85 °Cлента на катушке
STM32F411RCT7LQFP 64, 10×10×1,4 мм−40…+105 °Cлоток
STM32F411RCT7TRLQFP 64, 10×10×1,4 мм−40…+105 °Cлента на катушке
STM32F411RET6LQFP 64, 10×10×1,4 мм−40…+85 °Cлоток
STM32F411RET6TRLQFP 64, 10×10×1,4 мм−40…+85 °Cлента на катушке
STM32F411RET7LQFP 64, 10×10×1,4 мм−40…+105 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F412RE, STM32F412RGSTM32F41263 из 6430: VCAP1 → VCAPтолько у него: CAN1, CAN2, DFSDM1, FMPI2C1, FSMC, QUADSPI, RNG, TIM12, TIM13, TIM14, TIM6, TIM7, TIM8, USART3; флеш-память до 512 и 1024 КБ; ОЗУ 128 и 256 КБ
STM32F413RG, STM32F413RHSTM32F413/42363 из 6430: VCAP1 → VCAPтолько у него: CAN1, CAN2, CAN3, DAC, DFSDM1, DFSDM2, FMPI2C1, FSMC, LPTIM1, QUADSPI, RNG, SAI1, TIM12, TIM13, TIM14, TIM6, TIM7, TIM8, UART4, UART5, UART7, USART3; флеш-память до 512 и 1536 КБ; ОЗУ 128 и 320 КБ
STM32F423RHSTM32F413/42363 из 6430: VCAP1 → VCAPтолько у него: AES, CAN1, CAN2, CAN3, DAC, DFSDM1, DFSDM2, FMPI2C1, FSMC, LPTIM1, QUADSPI, RNG, SAI1, TIM12, TIM13, TIM14, TIM6, TIM7, TIM8, UART4, UART5, UART7, USART3; флеш-память до 512 и 1536 КБ; ОЗУ 128 и 320 КБ
STM32F446RC, STM32F446RESTM32F44663 из 6430: VCAP1 → VCAPтолько у этого: I2S4, I2S5, SPI4, SPI5; только у него: ADC2, ADC3, CAN1, CAN2, DAC, DCMI, FMPI2C1, HDMI_CEC, QUADSPI, SAI1, SPDIFRX, TIM12, TIM13, TIM14, TIM6, TIM7, TIM8, UART4, UART5, USART3, USB_OTG_HS; частота до 100 и 180 МГц
STM32F401RB, STM32F401RCSTM32F40162 из 6412: VSSA → VSSA/VREF-; 13: VDDA → VREF+только у этого: I2S1, I2S4, I2S5, SPI4, SPI5; частота до 100 и 84 МГц; флеш-память до 512 и 256 КБ; ОЗУ 128 и 64 КБ
STM32F401RD, STM32F401RESTM32F40162 из 6412: VSSA → VSSA/VREF-; 13: VDDA → VREF+только у этого: I2S1, I2S4, I2S5, SPI4, SPI5; частота до 100 и 84 МГц; ОЗУ 128 и 96 КБ
STM32H503RBSTM32H50362 из 6430: VCAP1 → VCAP; 62: PB9 → VCAPтолько у этого: I2C3, I2S4, I2S5, SDIO, SPI4, SPI5, TIM10, TIM11, TIM4, TIM5, TIM9, USART6, USB_OTG_FS; только у него: COMP1, DAC1, FDCAN1, HASH, I3C1, I3C2, LPTIM1, LPTIM2, LPUART1, OPAMP1, RNG, TIM6, TIM7, USART3, USB; частота до 100 и 250 МГц; флеш-память до 512 и 128 КБ; ОЗУ 128 и 32 КБ
STM32H523RCSTM32H5x362 из 6430: VCAP1 → VCAP; 62: PB9 → VCAPтолько у этого: I2S4, I2S5, SDIO, SPI5, TIM10, TIM11, TIM9, USB_OTG_FS; только у него: ADC2, DAC1, DCMI, FDCAN1, FDCAN2, HASH, HDMI_CEC, I3C1, I3C2, LPTIM1, LPTIM2, LPUART1, OCTOSPI1, PKA, PSSI, RNG, SDMMC1, TIM12, TIM15, TIM6, TIM7, TIM8, UART4, UART5, UCPD1, USART3, USB, VREFBUF; флеш-память до 512 и 256 КБ; ОЗУ 128 и 272 КБ
STM32H523RESTM32H5x362 из 6430: VCAP1 → VCAP; 62: PB9 → VCAPтолько у этого: I2S4, I2S5, SDIO, SPI5, TIM10, TIM11, TIM9, USB_OTG_FS; только у него: ADC2, DAC1, DCMI, FDCAN1, FDCAN2, HASH, HDMI_CEC, I3C1, I3C2, LPTIM1, LPTIM2, LPUART1, OCTOSPI1, PKA, PSSI, RNG, SDMMC1, TIM12, TIM15, TIM6, TIM7, TIM8, UART4, UART5, UCPD1, USART3, USB, VREFBUF; ОЗУ 128 и 272 КБ
STM32H533RESTM32H5x362 из 6430: VCAP1 → VCAP; 62: PB9 → VCAPтолько у этого: I2S4, I2S5, SDIO, SPI5, TIM10, TIM11, TIM9, USB_OTG_FS; только у него: ADC2, AES, DAC1, DCMI, FDCAN1, FDCAN2, HASH, HDMI_CEC, I3C1, I3C2, LPTIM1, LPTIM2, LPUART1, OCTOSPI1, PKA, PSSI, RNG, SDMMC1, TIM12, TIM15, TIM6, TIM7, TIM8, UART4, UART5, UCPD1, USART3, USB, VREFBUF; ОЗУ 128 и 272 КБ
STM32H543RESTM32H5x362 из 6430: VCAP1 → VCAP; 62: PB9 → VCAPтолько у этого: I2C2, I2S4, I2S5, SDIO, SPI5, TIM10, TIM11, TIM9, USB_OTG_FS; только у него: ADC2, ADC3, COMP1, COMP2, CORDIC, DAC1, ETH, FDCAN1, FDCAN2, HASH, HDMI_CEC, I3C1, I3C2, LPTIM1, LPTIM2, LPUART1, OCTOSPI1, PKA, RNG, SDMMC1, TIM12, TIM15, TIM6, TIM7, TIM8, UART4, UART5, UART7, UCPD1, USART3, USB; ОЗУ 128 и 304 КБ
STM32H543RGSTM32H5x362 из 6430: VCAP1 → VCAP; 62: PB9 → VCAPтолько у этого: I2C2, I2S4, I2S5, SDIO, SPI5, TIM10, TIM11, TIM9, USB_OTG_FS; только у него: ADC2, ADC3, COMP1, COMP2, CORDIC, DAC1, ETH, FDCAN1, FDCAN2, HASH, HDMI_CEC, I3C1, I3C2, LPTIM1, LPTIM2, LPUART1, OCTOSPI1, PKA, RNG, SDMMC1, TIM12, TIM15, TIM6, TIM7, TIM8, UART4, UART5, UART7, UCPD1, USART3, USB; флеш-память до 512 и 1024 КБ; ОЗУ 128 и 304 КБ

Частые вопросы

На каких выводах USART1 у STM32F411RC?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PA15 (вывод 50, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB3 (вывод 55, AF7) или PB7 (вывод 59, AF7).

Где у STM32F411RC выводы SWD для программатора?

SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F411RC?

I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32F411RC в корпусе LQFP64?

50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F411RC и STM32F411RE?

Объёмом памяти: STM32F411RC — 256 КБ флеш-памяти и 128 КБ ОЗУ, STM32F411RE — 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Чем отличаются STM32F411RCT6 и STM32F411RCT7?

Диапазоном рабочей температуры: STM32F411RCT6 — −40…+85 °C, STM32F411RCT7 — −40…+105 °C (по таблице заказных номеров на st.com). Корпус (LQFP 64, 10×10×1,4 мм) и расположение выводов у них одинаковые.

Какое напряжение питания у STM32F411RC?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 5 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
