STM32F401RD и STM32F401RE в корпусе LQFP64: распиновка

STM32F401RD и STM32F401RE — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 84 МГц: 384 и 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 84 МГц
Флеш-память
384 и 512 КБ
ОЗУ
96 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
50
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

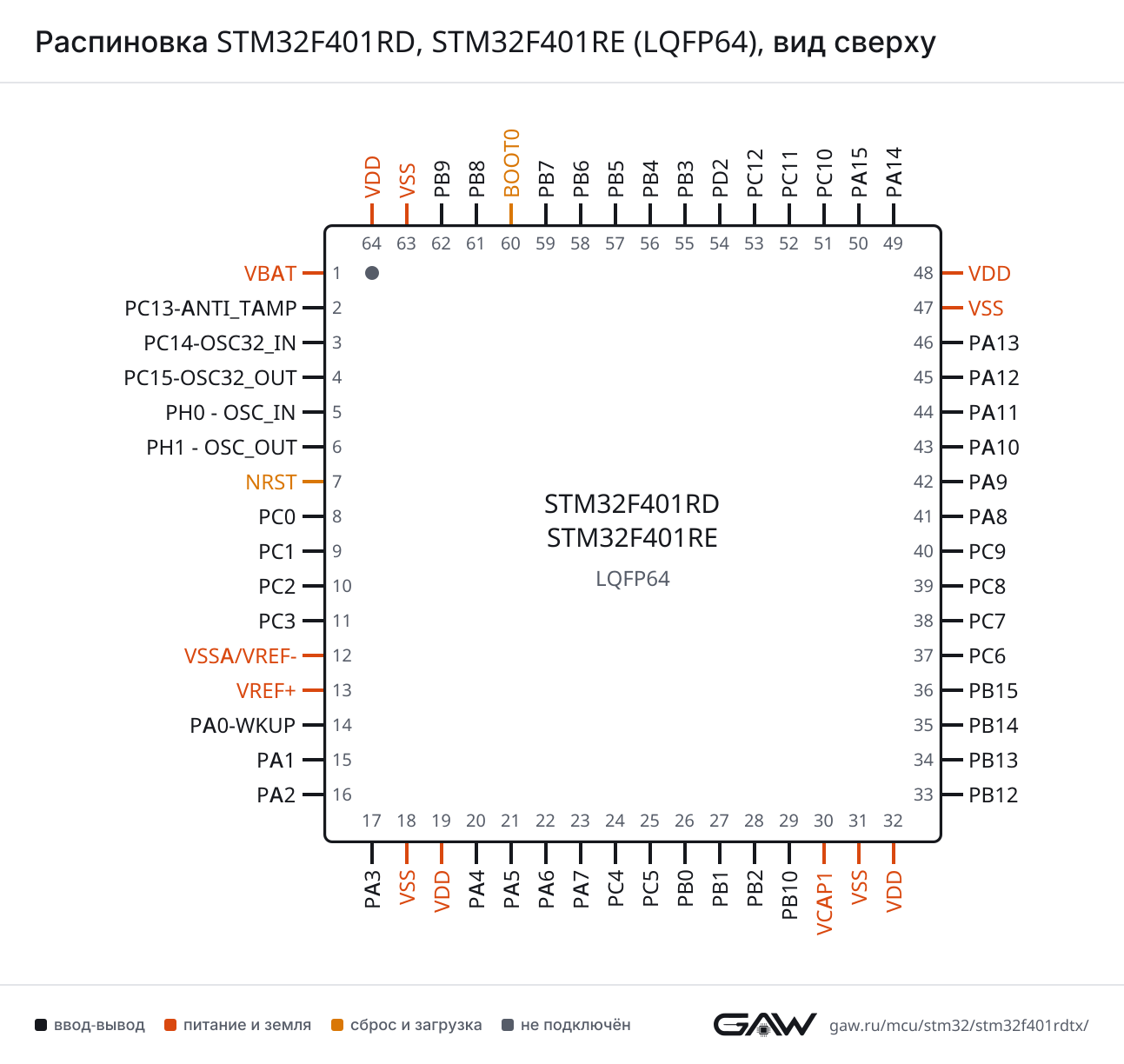

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F401RD, STM32F401RE в корпусе LQFP64, вид сверхуSTM32F401RDSTM32F401RELQFP64, вид сверхуVBAT — вывод 11VBATPC13-ANTI_TAMP — вывод 2: RTC_AF12PC13-ANTI_TAMPPC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0 - OSC_IN — вывод 5: RCC_OSC_IN5PH0 - OSC_INPH1 - OSC_OUT — вывод 6: RCC_OSC_OUT6PH1 - OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN108PC0PC1 — вывод 9: ADC1_IN119PC1PC2 — вывод 10: ADC1_IN12, I2S2_ext_SD, SPI2_MISO10PC2PC3 — вывод 11: ADC1_IN13, I2S2_SD, SPI2_MOSI11PC3VSSA/VREF- — вывод 1212VSSA/VREF-VREF+ — вывод 1313VREF+PA0-WKUP — вывод 14: ADC1_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTS14PA0-WKUPPA1 — вывод 15: ADC1_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX16PA2PA3 — вывод 17: ADC1_IN3, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN4, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK20PA4PA5 — вывод 21: ADC1_IN5, SPI1_SCK, TIM2_CH1, TIM2_ETR21PA5PA6 — вывод 22: ADC1_IN6, SPI1_MISO, TIM1_BKIN, TIM3_CH122PA6PA7 — вывод 23: ADC1_IN7, SPI1_MOSI, TIM1_CH1N, TIM3_CH223PA7PC4 — вывод 24: ADC1_IN1424PC4PC5 — вывод 25: ADC1_IN1525PC5PB0 — вывод 26: ADC1_IN8, TIM1_CH2N, TIM3_CH326PB0PB1 — вывод 27: ADC1_IN9, TIM1_CH3N, TIM3_CH427PB1PB2 — вывод 2828PB2PB10 — вывод 29: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH329PB10VCAP1 — вывод 3030VCAP1VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN33PB12PB13 — вывод 34: I2S2_CK, SPI2_SCK, TIM1_CH1N34PB13PB14 — вывод 35: I2S2_ext_SD, SPI2_MISO, TIM1_CH2N35PB14PB15 — вывод 36: ADC1_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM1_CH3N36PB15PC6 — вывод 37: I2S2_MCK, SDIO_D6, TIM3_CH1, USART6_TX37PC6PC7 — вывод 38: I2S3_MCK, SDIO_D7, TIM3_CH2, USART6_RX38PC7PC8 — вывод 39: SDIO_D0, TIM3_CH3, USART6_CK39PC8PC9 — вывод 40: I2C3_SDA, I2S_CKIN, RCC_MCO_2, SDIO_D1, TIM3_CH440PC9PA8 — вывод 41: I2C3_SCL, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF41PA8PA9 — вывод 42: I2C3_SMBA, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS42PA9PA10 — вывод 43: TIM1_CH3, USART1_RX, USB_OTG_FS_ID43PA10PA11 — вывод 44: ADC1_EXTI11, TIM1_CH4, USART1_CTS, USART6_TX, USB_OTG_FS_DM44PA11PA12 — вывод 45: TIM1_ETR, USART1_RTS, USART6_RX, USB_OTG_FS_DP45PA12PA13 — вывод 46: SYS_JTMS-SWDIO46PA13VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 — вывод 49: SYS_JTCK-SWCLK49PA14PA15 — вывод 50: ADC1_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR50PA15PC10 — вывод 51: I2S3_CK, SDIO_D2, SPI3_SCK51PC10PC11 — вывод 52: ADC1_EXTI11, I2S3_ext_SD, SDIO_D3, SPI3_MISO52PC11PC12 — вывод 53: I2S3_SD, SDIO_CK, SPI3_MOSI53PC12PD2 — вывод 54: SDIO_CMD, TIM3_ETR54PD2PB3 — вывод 55: I2C2_SDA, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH255PB3PB4 — вывод 56: I2C3_SDA, I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH156PB4PB5 — вывод 57: I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH257PB5PB6 — вывод 58: I2C1_SCL, TIM4_CH1, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, TIM4_CH2, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: I2C1_SCL, SDIO_D4, TIM10_CH1, TIM4_CH361PB8PB9 — вывод 62: I2C1_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH462PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7)
CTSPA11 (44, AF7)
RTSPA12 (45, AF7)
RXPA10 (43, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0-WKUP (14, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7)
TXPA2 (16, AF7)
USART6CKPC8 (39, AF8)
RXPC7 (38, AF8), PA12 (45, AF8)
TXPC6 (37, AF8), PA11 (44, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PB4 (56, AF5)
MOSIPA7 (23, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PA15 (50, AF5)
SCKPA5 (21, AF5), PB3 (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5)
MOSIPC3 (11, AF5), PB15 (36, AF5)
NSSPB12 (33, AF5), PB9 (62, AF5)
SCKPB10 (29, AF5), PB13 (34, AF5)
SPI3MISOPC11 (52, AF6), PB4 (56, AF6)
MOSIPC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (50, AF6)
SCKPC10 (51, AF6), PB3 (55, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (40, AF5)
I2S2CKPB10 (29, AF5), PB13 (34, AF5)
ext_SDPC2 (10, AF6), PB14 (35, AF6)
MCKPC6 (37, AF5)
SDPC3 (11, AF5), PB15 (36, AF5)
WSPB12 (33, AF5), PB9 (62, AF5)
I2S3CKPC10 (51, AF6), PB3 (55, AF6)
ext_SDPC11 (52, AF5), PB4 (56, AF7)
MCKPC7 (38, AF6)
SDPC12 (53, AF6), PB5 (57, AF6)
WSPA4 (20, AF6), PA15 (50, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF4), PB8 (61, AF4)
SDAPB7 (59, AF4), PB9 (62, AF4)
SMBAPB5 (57, AF4)
I2C2SCLPB10 (29, AF4)
SDAPB3 (55, AF9)
SMBAPB12 (33, AF4)
I2C3SCLPA8 (41, AF4)
SDAPC9 (40, AF4), PB4 (56, AF9)
SMBAPA9 (42, AF4)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (44, AF10)
DPPA12 (45, AF10)
IDPA10 (43, AF10)
SOFPA8 (41, AF10)
VBUSPA9 (42)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (53, AF12)
CMDPD2 (54, AF12)
D0PC8 (39, AF12)
D1PC9 (40, AF12)
D2PC10 (51, AF12)
D3PC11 (52, AF12)
D4PB8 (61, AF12)
D5PB9 (62, AF12)
D6PC6 (37, AF12)
D7PC7 (38, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN0PA0-WKUP (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF1), PB12 (33, AF1)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (26, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (27, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
ETRPA12 (45, AF1)
TIM2CH1PA0-WKUP (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
CH2PA1 (15, AF1), PB3 (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1)
CH4PA3 (17, AF1)
ETRPA0-WKUP (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM4CH1PB6 (58, AF2)
CH2PB7 (59, AF2)
CH3PB8 (61, AF2)
CH4PB9 (62, AF2)
TIM5CH1PA0-WKUP (14, AF2)
CH2PA1 (15, AF2)
CH3PA2 (16, AF2)
CH4PA3 (17, AF2)
TIM9CH1PA2 (16, AF3)
CH2PA3 (17, AF3)
TIM10CH1PB8 (61, AF3)
TIM11CH1PB9 (62, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13-ANTI_TAMP (2)
REFINPB15 (36, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49, AF0)
JTDIPA15 (50, AF0)
JTDO-SWOPB3 (55, AF0)
JTMS-SWDIOPA13 (46, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (41, AF0)
MCO_2PC9 (40, AF0)
OSC_INPH0 - OSC_IN (5)
OSC_OUTPH1 - OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0-WKUP (14)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13-ANTI_TAMPввод-выводRTC_AF1
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
5PH0 - OSC_INввод-выводRCC_OSC_IN
6PH1 - OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN10
9PC1ввод-выводADC1_IN11
10PC2ввод-выводADC1_IN12, I2S2_ext_SD (AF6), SPI2_MISO (AF5)
11PC3ввод-выводADC1_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5)
12VSSA/VREF-питание—
13VREF+питание—
14PA0-WKUPввод-выводADC1_IN0, SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), USART2_CTS (AF7)
15PA1ввод-выводADC1_IN1, TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
17PA3ввод-выводADC1_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN4, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
21PA5ввод-выводADC1_IN5, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1)
22PA6ввод-выводADC1_IN6, SPI1_MISO (AF5), TIM1_BKIN (AF1), TIM3_CH1 (AF2)
23PA7ввод-выводADC1_IN7, SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2)
24PC4ввод-выводADC1_IN14
25PC5ввод-выводADC1_IN15
26PB0ввод-выводADC1_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2)
27PB1ввод-выводADC1_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2)
28PB2ввод-вывод—
29PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1)
30VCAP1питание—
31VSSпитание—
32VDDпитание—
33PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1)
34PB13ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1)
35PB14ввод-выводI2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM1_CH2N (AF1)
36PB15ввод-выводADC1_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM1_CH3N (AF1)
37PC6ввод-выводI2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), USART6_TX (AF8)
38PC7ввод-выводI2S3_MCK (AF6), SDIO_D7 (AF12), TIM3_CH2 (AF2), USART6_RX (AF8)
39PC8ввод-выводSDIO_D0 (AF12), TIM3_CH3 (AF2), USART6_CK (AF8)
40PC9ввод-выводI2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2)
41PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
42PA9ввод-выводI2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
43PA10ввод-выводTIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
44PA11ввод-выводADC1_EXTI11, TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10)
45PA12ввод-выводTIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10)
46PA13ввод-выводSYS_JTMS-SWDIO (AF0)
47VSSпитание—
48VDDпитание—
49PA14ввод-выводSYS_JTCK-SWCLK (AF0)
50PA15ввод-выводADC1_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1)
51PC10ввод-выводI2S3_CK (AF6), SDIO_D2 (AF12), SPI3_SCK (AF6)
52PC11ввод-выводADC1_EXTI11, I2S3_ext_SD (AF5), SDIO_D3 (AF12), SPI3_MISO (AF6)
53PC12ввод-выводI2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6)
54PD2ввод-выводSDIO_CMD (AF12), TIM3_ETR (AF2)
55PB3ввод-выводI2C2_SDA (AF9), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
56PB4ввод-выводI2C3_SDA (AF9), I2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
57PB5ввод-выводI2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2)
58PB6ввод-выводI2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
59PB7ввод-выводI2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводI2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
62PB9ввод-выводI2C1_SDA (AF4), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP130—
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VREF+13верхнее опорное напряжение АЦП и ЦАП
VSS18, 31, 47, 63общий провод (земля)
VSSA/VREF-12общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F401R(D-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F401RDSTM32F401RDTx384 КБ96 КБ
STM32F401RESTM32F401RETx512 КБ96 КБ

Линейка STM32F401, семейство STM32F4, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: NUCLEO-F401RE, NUCLEO-F401RE2.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F401RB, STM32F401RCSTM32F40164 из 64выводы совпадают полностью
STM32F410R8, STM32F410RBSTM32F41062 из 6413: VREF+ → VDDA/VREF+; 54: PD2 → PB11
STM32F411RC, STM32F411RESTM32F41162 из 6412: VSSA/VREF- → VSSA; 13: VREF+ → VDDA
STM32L471R(E-G)TxSTM32L4x162 из 6413: VREF+ → VDDA/VREF+; 30: VCAP1 → PB11
STM32F412RE, STM32F412RGSTM32F41261 из 6412: VSSA/VREF- → VSSA; 13: VREF+ → VDDA; 30: VCAP1 → VCAP
STM32F413RG, STM32F413RHSTM32F413/42361 из 6412: VSSA/VREF- → VSSA; 13: VREF+ → VDDA; 30: VCAP1 → VCAP
STM32F423RHSTM32F413/42361 из 6412: VSSA/VREF- → VSSA; 13: VREF+ → VDDA; 30: VCAP1 → VCAP
STM32F446RC, STM32F446RESTM32F44661 из 6412: VSSA/VREF- → VSSA; 13: VREF+ → VDDA; 30: VCAP1 → VCAP
STM32L431R(B-C)TxSTM32L4x161 из 6413: VREF+ → VDDA/VREF+; 30: VCAP1 → PB11; 60: BOOT0 → PH3
STM32L451R(C-E)TxSTM32L4x161 из 6413: VREF+ → VDDA/VREF+; 30: VCAP1 → PB11; 60: BOOT0 → PH3
STM32L475R(C-E-G)TxSTM32L4x561 из 6413: VREF+ → VDDA/VREF+; 30: VCAP1 → PB11; 48: VDD → VDDUSB
STM32L476R(C-E-G)TxSTM32L4x661 из 6413: VREF+ → VDDA/VREF+; 30: VCAP1 → PB11; 48: VDD → VDDUSB

Частые вопросы

На каких выводах USART1 у STM32F401RD?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32F401RD выводы SWD для программатора?

SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F401RD?

I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32F401RD в корпусе LQFP64?

50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F401RD и STM32F401RE?

Объёмом памяти: STM32F401RD — 384 КБ флеш-памяти и 96 КБ ОЗУ, STM32F401RE — 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F401RD?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
