STM32F446RC и STM32F446RE в корпусе LQFP64: распиновка

STM32F446RC и STM32F446RE — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 180 МГц: 256 и 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 180 МГц
Флеш-память
256 и 512 КБ
ОЗУ
128 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
50
Напряжение питания
1,8…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

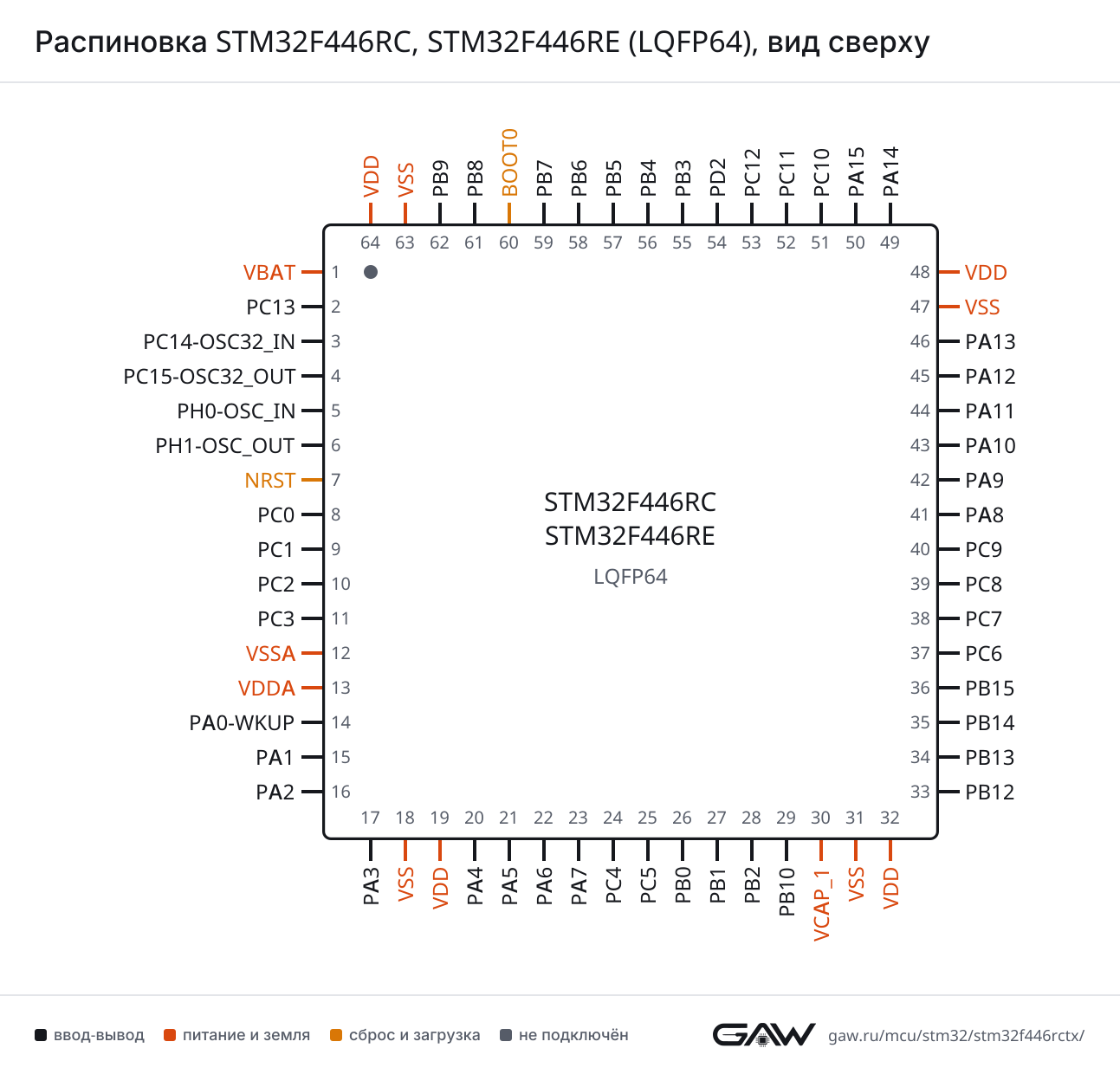

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F446RC, STM32F446RE в корпусе LQFP64, вид сверхуSTM32F446RCSTM32F446RELQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_AF1, SYS_WKUP12PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN10, ADC2_IN10, ADC3_IN10, SAI1_MCLK_B, USB_OTG_HS_ULPI_STP8PC0PC1 — вывод 9: ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD, I2S3_SD, SAI1_SD_A, SPI2_MOSI, SPI3_MOSI9PC1PC2 — вывод 10: ADC1_IN12, ADC2_IN12, ADC3_IN12, SPI2_MISO, USB_OTG_HS_ULPI_DIR10PC2PC3 — вывод 11: ADC1_IN13, ADC2_IN13, ADC3_IN13, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXT11PC3VSSA — вывод 1212VSSAVDDA — вывод 1313VDDAPA0-WKUP — вывод 14: ADC1_IN0, ADC2_IN0, ADC3_IN0, RTC_AF2, SYS_WKUP0, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS14PA0-WKUPPA1 — вывод 15: ADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX16PA2PA3 — вывод 17: ADC1_IN3, ADC2_IN3, ADC3_IN3, SAI1_FS_A, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D017PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOF20PA4PA5 — вывод 21: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK21PA5PA6 — вывод 22: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, I2S2_MCK, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN22PA6PA7 — вывод 23: ADC1_IN7, ADC2_IN7, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N23PA7PC4 — вывод 24: ADC1_IN14, ADC2_IN14, I2S1_MCK, SPDIFRX_IN224PC4PC5 — вывод 25: ADC1_IN15, ADC2_IN15, SPDIFRX_IN3, USART3_RX25PC5PB0 — вывод 26: ADC1_IN8, ADC2_IN8, I2S3_SD, SDIO_D1, SPI3_MOSI, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D126PB0PB1 — вывод 27: ADC1_IN9, ADC2_IN9, SDIO_D2, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D227PB1PB2 — вывод 28: I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SDIO_CK, SPI3_MOSI, TIM2_CH4, USB_OTG_HS_ULPI_D428PB2PB10 — вывод 29: I2C2_SCL, I2S2_CK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D329PB10VCAP_1 — вывод 3030VCAP_1VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: CAN2_RX, I2C2_SMBA, I2S2_WS, SAI1_SCK_B, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D533PB12PB13 — вывод 34: CAN2_TX, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUS34PB13PB14 — вывод 35: SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTS, USB_OTG_HS_DM35PB14PB15 — вывод 36: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DP36PB15PC6 — вывод 37: DCMI_D0, FMPI2C1_SCL, I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TX37PC6PC7 — вывод 38: DCMI_D1, FMPI2C1_SDA, I2S2_CK, I2S3_MCK, SDIO_D7, SPDIFRX_IN1, SPI2_SCK, TIM3_CH2, TIM8_CH2, USART6_RX38PC7PC8 — вывод 39: DCMI_D2, SDIO_D0, SYS_TRACED0, TIM3_CH3, TIM8_CH3, UART5_RTS, USART6_CK39PC8PC9 — вывод 40: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH4, UART5_CTS40PC9PA8 — вывод 41: I2C3_SCL, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF41PA8PA9 — вывод 42: DAC_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, SAI1_SD_B, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS42PA9PA10 — вывод 43: DCMI_D1, TIM1_CH3, USART1_RX, USB_OTG_FS_ID43PA10PA11 — вывод 44: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM44PA11PA12 — вывод 45: CAN1_TX, TIM1_ETR, USART1_RTS, USB_OTG_FS_DP45PA12PA13 — вывод 46: SYS_JTMS-SWDIO46PA13VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 — вывод 49: SYS_JTCK-SWCLK49PA14PA15 — вывод 50: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_RTS50PA15PC10 — вывод 51: DCMI_D8, I2S3_CK, QUADSPI_BK1_IO1, SDIO_D2, SPI3_SCK, UART4_TX, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, QUADSPI_BK2_NCS, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RX52PC11PC12 — вывод 53: DCMI_D9, I2C2_SDA, I2S3_SD, SDIO_CK, SPI3_MOSI, UART5_TX, USART3_CK53PC12PD2 — вывод 54: DCMI_D11, SDIO_CMD, TIM3_ETR, UART5_RX54PD2PB3 — вывод 55: I2C2_SDA, I2S1_CK, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH255PB3PB4 — вывод 56: I2C3_SDA, I2S2_WS, SPI1_MISO, SPI2_NSS, SPI3_MISO, SYS_JTRST, TIM3_CH156PB4PB5 — вывод 57: CAN2_RX, DCMI_D10, I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D757PB5PB6 — вывод 58: CAN2_TX, CEC, DCMI_D5, I2C1_SCL, QUADSPI_BK1_NCS, TIM4_CH1, USART1_TX58PB6PB7 — вывод 59: DCMI_VSYNC, I2C1_SDA, SPDIFRX_IN0, TIM4_CH2, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: CAN1_RX, DCMI_D6, I2C1_SCL, SDIO_D4, TIM10_CH1, TIM2_CH1, TIM2_ETR, TIM4_CH361PB8PB9 — вывод 62: CAN1_TX, DAC_EXTI9, DCMI_D7, I2C1_SDA, I2S2_WS, SAI1_FS_B, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM2_CH2, TIM4_CH462PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7)
CTSPA11 (44, AF7)
RTSPA12 (45, AF7)
RXPA10 (43, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0-WKUP (14, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7)
TXPA2 (16, AF7)
USART3CKPB12 (33, AF7), PC12 (53, AF7)
CTSPB13 (34, AF7)
RTSPB14 (35, AF7)
RXPC5 (25, AF7), PC11 (52, AF7)
TXPB10 (29, AF7), PC10 (51, AF7)
USART6CKPC8 (39, AF8)
RXPC7 (38, AF8)
TXPC6 (37, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (26, AF8)
RTSPA15 (50, AF8)
RXPA1 (15, AF8), PC11 (52, AF8)
TXPA0-WKUP (14, AF8), PC10 (51, AF8)
UART5CTSPC9 (40, AF7)
RTSPC8 (39, AF7)
RXPD2 (54, AF8)
TXPC12 (53, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PB4 (56, AF5)
MOSIPA7 (23, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PA15 (50, AF5)
SCKPA5 (21, AF5), PB3 (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5)
MOSIPC1 (9, AF7), PC3 (11, AF5), PB15 (36, AF5)
NSSPB12 (33, AF5), PB4 (56, AF7), PB9 (62, AF5)
SCKPB10 (29, AF5), PB13 (34, AF5), PC7 (38, AF5), PA9 (42, AF5)
SPI3MISOPC11 (52, AF6), PB4 (56, AF6)
MOSIPC1 (9, AF5), PB0 (26, AF7), PB2 (28, AF7), PC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (50, AF6)
SCKPC10 (51, AF6), PB3 (55, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (40, AF5)
I2S1CKPA5 (21, AF5), PB3 (55, AF5)
MCKPC4 (24, AF5)
SDPA7 (23, AF5), PB5 (57, AF5)
WSPA4 (20, AF5), PA15 (50, AF5)
I2S2CKPB10 (29, AF5), PB13 (34, AF5), PC7 (38, AF5), PA9 (42, AF5)
MCKPA6 (22, AF6), PC6 (37, AF5)
SDPC1 (9, AF7), PC3 (11, AF5), PB15 (36, AF5)
WSPB12 (33, AF5), PB4 (56, AF7), PB9 (62, AF5)
I2S3CKPC10 (51, AF6), PB3 (55, AF6)
MCKPC7 (38, AF6)
SDPC1 (9, AF5), PB0 (26, AF7), PB2 (28, AF7), PC12 (53, AF6), PB5 (57, AF6)
WSPA4 (20, AF6), PA15 (50, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF4), PB8 (61, AF4)
SDAPB7 (59, AF4), PB9 (62, AF4)
SMBAPB5 (57, AF4)
I2C2SCLPB10 (29, AF4)
SDAPC12 (53, AF4), PB3 (55, AF4)
SMBAPB12 (33, AF4)
I2C3SCLPA8 (41, AF4)
SDAPC9 (40, AF4), PB4 (56, AF4)
SMBAPA9 (42, AF4)

FMPI2C — I²C Fast-mode Plus

БлокСигналВыводы
FMPI2C1SCLPC6 (37, AF4)
SDAPC7 (38, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (44, AF9), PB8 (61, AF9)
TXPA12 (45, AF9), PB9 (62, AF9)
CAN2RXPB12 (33, AF9), PB5 (57, AF9)
TXPB13 (34, AF9), PB6 (58, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (44, AF10)
DPPA12 (45, AF10)
IDPA10 (43, AF10)
SOFPA8 (41, AF10)
VBUSPA9 (42)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (35, AF12)
DPPB15 (36, AF12)
IDPB12 (33, AF12)
SOFPA4 (20, AF12)
ULPI_CKPA5 (21, AF10)
ULPI_D0PA3 (17, AF10)
ULPI_D1PB0 (26, AF10)
ULPI_D2PB1 (27, AF10)
ULPI_D3PB10 (29, AF10)
ULPI_D4PB2 (28, AF10)
ULPI_D5PB12 (33, AF10)
ULPI_D6PB13 (34, AF10)
ULPI_D7PB5 (57, AF10)
ULPI_DIRPC2 (10, AF10)
ULPI_NXTPC3 (11, AF10)
ULPI_STPPC0 (8, AF10)
VBUSPB13 (34)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPB2 (28, AF12), PC12 (53, AF12)
CMDPD2 (54, AF12)
D0PC8 (39, AF12)
D1PB0 (26, AF12), PC9 (40, AF12)
D2PB1 (27, AF12), PC10 (51, AF12)
D3PC11 (52, AF12)
D4PB8 (61, AF12)
D5PB9 (62, AF12)
D6PC6 (37, AF12)
D7PC7 (38, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (40, AF9)
BK1_IO1PC10 (51, AF9)
BK1_IO3PA1 (15, AF9)
BK1_NCSPB6 (58, AF10)
BK2_NCSPC11 (52, AF9)
CLKPB2 (28, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APA3 (17, AF6)
FS_BPB9 (62, AF6)
MCLK_BPC0 (8, AF6)
SCK_APB10 (29, AF6)
SCK_BPB12 (33, AF6)
SD_APC1 (9, AF6), PB2 (28, AF6)
SD_BPA9 (42, AF6)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRXIN0PB7 (59, AF8)
IN1PC7 (38, AF7)
IN2PC4 (24, AF8)
IN3PC5 (25, AF8)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15 (50, AF4), PB6 (58, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN0PA0-WKUP (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)
ADC2EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN0PA0-WKUP (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)
ADC3EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN0PA0-WKUP (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF1), PB12 (33, AF1)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (26, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (27, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
ETRPA12 (45, AF1)
TIM2CH1PA0-WKUP (14, AF1), PA5 (21, AF1), PA15 (50, AF1), PB8 (61, AF1)
CH2PA1 (15, AF1), PB3 (55, AF1), PB9 (62, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1)
CH4PA3 (17, AF1), PB2 (28, AF1)
ETRPA0-WKUP (14, AF1), PA5 (21, AF1), PA15 (50, AF1), PB8 (61, AF1)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM4CH1PB6 (58, AF2)
CH2PB7 (59, AF2)
CH3PB8 (61, AF2)
CH4PB9 (62, AF2)
TIM5CH1PA0-WKUP (14, AF2)
CH2PA1 (15, AF2)
CH3PA2 (16, AF2)
CH4PA3 (17, AF2)
TIM8BKINPA6 (22, AF3)
CH1PC6 (37, AF3)
CH1NPA5 (21, AF3), PA7 (23, AF3)
CH2PC7 (38, AF3)
CH2NPB0 (26, AF3), PB14 (35, AF3)
CH3PC8 (39, AF3)
CH3NPB1 (27, AF3), PB15 (36, AF3)
CH4PC9 (40, AF3)
ETRPA0-WKUP (14, AF3)
TIM9CH1PA2 (16, AF3)
CH2PA3 (17, AF3)
TIM10CH1PB8 (61, AF3)
TIM11CH1PB9 (62, AF3)
TIM12CH1PB14 (35, AF9)
CH2PB15 (36, AF9)
TIM13CH1PA6 (22, AF9)
TIM14CH1PA7 (23, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (2)
AF2PA0-WKUP (14)
REFINPB15 (36, AF0)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (37, AF13), PA9 (42, AF13)
D1PC7 (38, AF13), PA10 (43, AF13)
D2PC8 (39, AF13)
D3PC9 (40, AF13)
D4PC11 (52, AF13)
D5PB6 (58, AF13)
D6PB8 (61, AF13)
D7PB9 (62, AF13)
D8PC10 (51, AF13)
D9PC12 (53, AF13)
D10PB5 (57, AF13)
D11PD2 (54, AF13)
HSYNCPA4 (20, AF13)
PIXCLKPA6 (22, AF13)
VSYNCPB7 (59, AF13)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49, AF0)
JTDIPA15 (50, AF0)
JTDO-SWOPB3 (55, AF0)
JTMS-SWDIOPA13 (46, AF0)
TRACED0PC8 (39, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (41, AF0)
MCO_2PC9 (40, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUP0PA0-WKUP (14)
SYS_WKUP1PC13 (2)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_AF1, SYS_WKUP1
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, SAI1_MCLK_B (AF6), USB_OTG_HS_ULPI_STP (AF10)
9PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF7), I2S3_SD (AF5), SAI1_SD_A (AF6), SPI2_MOSI (AF7), SPI3_MOSI (AF5)
10PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
11PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
12VSSAпитание—
13VDDAпитание—
14PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, RTC_AF2, SYS_WKUP0, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
15PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3 (AF9), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
17PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, SAI1_FS_A (AF6), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
21PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
22PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), I2S2_MCK (AF6), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
23PA7ввод-выводADC1_IN7, ADC2_IN7, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
24PC4ввод-выводADC1_IN14, ADC2_IN14, I2S1_MCK (AF5), SPDIFRX_IN2 (AF8)
25PC5ввод-выводADC1_IN15, ADC2_IN15, SPDIFRX_IN3 (AF8), USART3_RX (AF7)
26PB0ввод-выводADC1_IN8, ADC2_IN8, I2S3_SD (AF7), SDIO_D1 (AF12), SPI3_MOSI (AF7), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
27PB1ввод-выводADC1_IN9, ADC2_IN9, SDIO_D2 (AF12), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
28PB2ввод-выводI2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SDIO_CK (AF12), SPI3_MOSI (AF7), TIM2_CH4 (AF1), USB_OTG_HS_ULPI_D4 (AF10)
29PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), SAI1_SCK_A (AF6), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
30VCAP_1питание—
31VSSпитание—
32VDDпитание—
33PB12ввод-выводCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SAI1_SCK_B (AF6), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
34PB13ввод-выводCAN2_TX (AF9), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
35PB14ввод-выводSPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
36PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
37PC6ввод-выводDCMI_D0 (AF13), FMPI2C1_SCL (AF4), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
38PC7ввод-выводDCMI_D1 (AF13), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPDIFRX_IN1 (AF7), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
39PC8ввод-выводDCMI_D2 (AF13), SDIO_D0 (AF12), SYS_TRACED0 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_RTS (AF7), USART6_CK (AF8)
40PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
41PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
42PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SAI1_SD_B (AF6), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
43PA10ввод-выводDCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
44PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
45PA12ввод-выводCAN1_TX (AF9), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
46PA13ввод-выводSYS_JTMS-SWDIO (AF0)
47VSSпитание—
48VDDпитание—
49PA14ввод-выводSYS_JTCK-SWCLK (AF0)
50PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_RTS (AF8)
51PC10ввод-выводDCMI_D8 (AF13), I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
52PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
53PC12ввод-выводDCMI_D9 (AF13), I2C2_SDA (AF4), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7)
54PD2ввод-выводDCMI_D11 (AF13), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8)
55PB3ввод-выводI2C2_SDA (AF4), I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
56PB4ввод-выводI2C3_SDA (AF4), I2S2_WS (AF7), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
57PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
58PB6ввод-выводCAN2_TX (AF9), CEC (AF3), DCMI_D5 (AF13), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
59PB7ввод-выводDCMI_VSYNC (AF13), I2C1_SDA (AF4), SPDIFRX_IN0 (AF8), TIM4_CH2 (AF2), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM4_CH3 (AF2)
62PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), SAI1_FS_B (AF6), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM2_CH2 (AF1), TIM4_CH4 (AF2)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP30вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VSS18, 31, 47, 63общий провод (земля)
VSSA12общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F446R(C-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F446RCSTM32F446RCTx256 КБ128 КБ
STM32F446RESTM32F446RETx512 КБ128 КБ

Линейка STM32F446, семейство STM32F4, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: NUCLEO-F446RE, NUCLEO-F446RE2.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F412RE, STM32F412RGSTM32F41264 из 64выводы совпадают полностью
STM32F413RG, STM32F413RHSTM32F413/42364 из 64выводы совпадают полностью
STM32F423RHSTM32F413/42364 из 64выводы совпадают полностью
STM32F411RC, STM32F411RESTM32F41163 из 6430: VCAP → VCAP1
STM32H503RBTxSTM32H50363 из 6462: PB9 → VCAP
STM32H523RCTxSTM32H5x363 из 6462: PB9 → VCAP
STM32H523RETxSTM32H5x363 из 6462: PB9 → VCAP
STM32H533RETxSTM32H5x363 из 6462: PB9 → VCAP
STM32H543RETxSTM32H5x363 из 6462: PB9 → VCAP
STM32H543RGTxSTM32H5x363 из 6462: PB9 → VCAP
STM32H553RGTxSTM32H5x363 из 6462: PB9 → VCAP
STM32H562RGTxSTM32H5x263 из 6462: PB9 → VCAP

Частые вопросы

На каких выводах USART1 у STM32F446RC?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32F446RC выводы SWD для программатора?

SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F446RC?

I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32F446RC в корпусе LQFP64?

50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F446RC и STM32F446RE?

Объёмом памяти: STM32F446RC — 256 КБ флеш-памяти и 128 КБ ОЗУ, STM32F446RE — 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F446RC?

От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
