STM32F423RH в корпусе LQFP64: распиновка

STM32F423RH — микроконтроллер STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 1,5 МБ флеш-памяти и 320 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 100 МГц
Флеш-память
1,5 МБ
ОЗУ
320 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
50
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

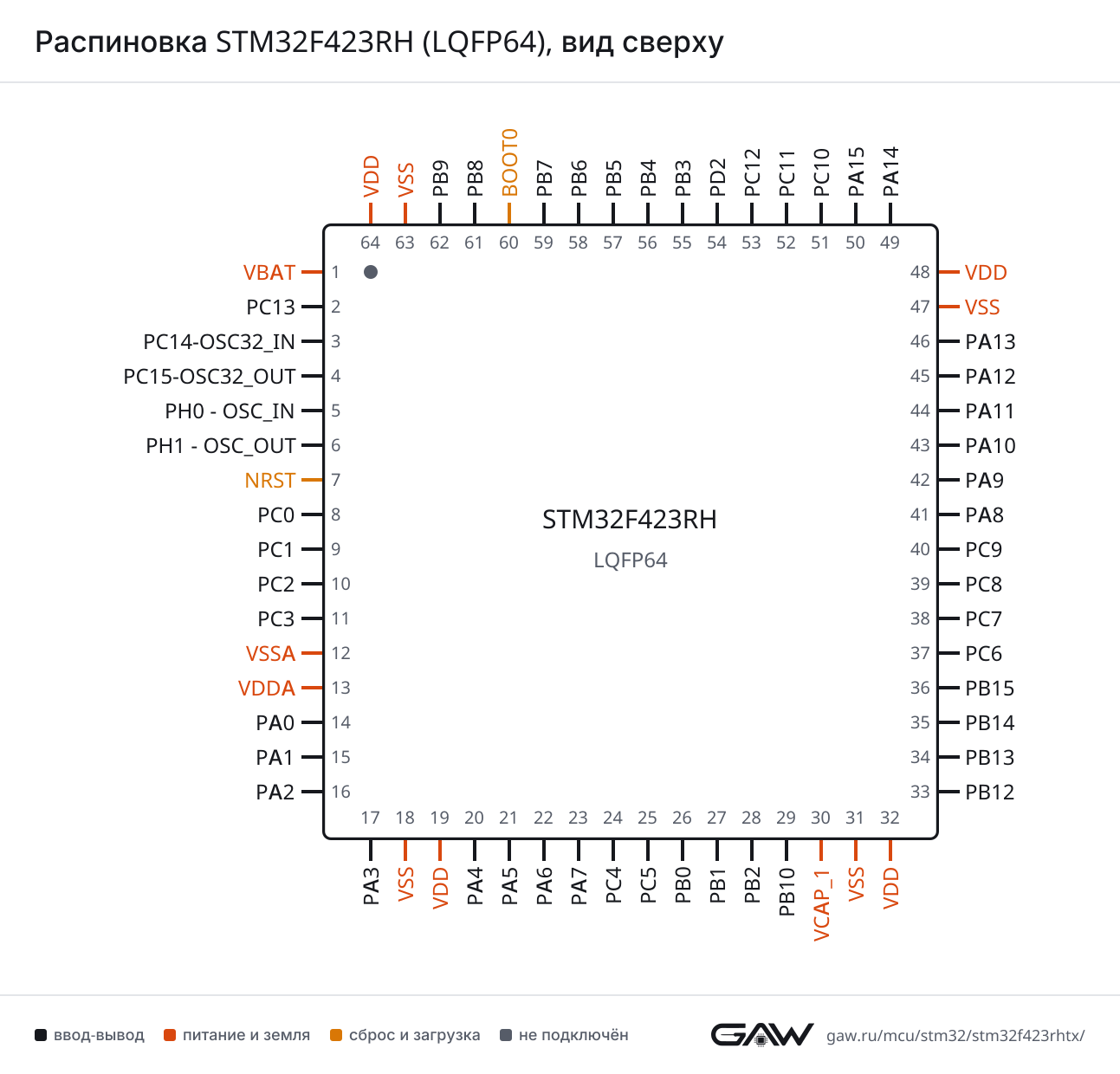

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F423RH в корпусе LQFP64, вид сверхуSTM32F423RHLQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_AF12PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0 - OSC_IN — вывод 5: RCC_OSC_IN5PH0 - OSC_INPH1 - OSC_OUT — вывод 6: RCC_OSC_OUT6PH1 - OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN10, DFSDM2_CKIN4, LPTIM1_IN1, SAI1_MCLK_B, SYS_WKUP28PC0PC1 — вывод 9: ADC1_IN11, DFSDM2_DATIN4, LPTIM1_OUT, SAI1_SD_B, SYS_WKUP39PC1PC2 — вывод 10: ADC1_IN12, DFSDM1_CKOUT, DFSDM2_DATIN7, FSMC_NWE, I2S2_ext_SD, LPTIM1_IN2, SAI1_SCK_B, SPI2_MISO10PC2PC3 — вывод 11: ADC1_IN13, DFSDM2_CKIN7, FSMC_A0, I2S2_SD, LPTIM1_ETR, SAI1_FS_B, SPI2_MOSI11PC3VSSA — вывод 1212VSSAVDDA — вывод 1313VDDAPA0 — вывод 14: ADC1_IN0, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS14PA0PA1 — вывод 15: ADC1_IN1, I2S4_SD, QUADSPI_BK1_IO3, SPI4_MOSI, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN2, FSMC_D4, FSMC_DA4, I2S_CKIN, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX16PA2PA3 — вывод 17: ADC1_IN3, FSMC_D5, FSMC_DA5, I2S2_MCK, SAI1_SD_B, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN4, DAC_OUT1, DFSDM1_DATIN1, FSMC_D6, FSMC_DA6, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK20PA4PA5 — вывод 21: ADC1_IN5, DAC_OUT2, DFSDM1_CKIN1, FSMC_D7, FSMC_DA7, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N21PA5PA6 — вывод 22: ADC1_IN6, DFSDM2_CKIN1, I2S2_MCK, QUADSPI_BK2_IO0, SDIO_CMD, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN22PA6PA7 — вывод 23: ADC1_IN7, DFSDM2_DATIN1, I2S1_SD, QUADSPI_BK2_IO1, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N23PA7PC4 — вывод 24: ADC1_IN14, DFSDM2_CKIN2, FSMC_NE4, I2S1_MCK, QUADSPI_BK2_IO224PC4PC5 — вывод 25: ADC1_IN15, DFSDM2_DATIN2, FMPI2C1_SMBA, FSMC_NOE, QUADSPI_BK2_IO3, USART3_RX25PC5PB0 — вывод 26: ADC1_IN8, I2S5_CK, SPI5_SCK, TIM1_CH2N, TIM3_CH3, TIM8_CH2N26PB0PB1 — вывод 27: ADC1_IN9, DFSDM1_DATIN0, I2S5_WS, QUADSPI_CLK, SPI5_NSS, TIM1_CH3N, TIM3_CH4, TIM8_CH3N27PB1PB2 — вывод 28: DFSDM1_CKIN0, LPTIM1_OUT, QUADSPI_CLK28PB2PB10 — вывод 29: DFSDM2_CKOUT, FMPI2C1_SCL, I2C2_SCL, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM2_CH3, USART3_TX29PB10VCAP_1 — вывод 3030VCAP_1VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: CAN2_RX, DFSDM1_DATIN1, I2C2_SMBA, I2S2_WS, I2S3_CK, I2S4_WS, SPI2_NSS, SPI3_SCK, SPI4_NSS, TIM1_BKIN, UART5_RX, USART3_CK33PB12PB13 — вывод 34: CAN2_TX, DFSDM1_CKIN1, FMPI2C1_SMBA, I2S2_CK, I2S4_CK, SPI2_SCK, SPI4_SCK, TIM1_CH1N, UART5_TX, USART3_CTS34PB13PB14 — вывод 35: DFSDM1_DATIN2, FMPI2C1_SDA, FSMC_D0, FSMC_DA0, I2S2_ext_SD, SDIO_D6, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTS35PB14PB15 — вывод 36: ADC1_EXTI15, DFSDM1_CKIN2, FMPI2C1_SCL, I2S2_SD, RTC_REFIN, SDIO_CK, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N36PB15PC6 — вывод 37: DFSDM1_CKIN3, DFSDM2_DATIN6, FMPI2C1_SCL, FSMC_D1, FSMC_DA1, I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TX37PC6PC7 — вывод 38: DFSDM1_DATIN3, DFSDM2_CKIN6, FMPI2C1_SDA, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM3_CH2, TIM8_CH2, USART6_RX38PC7PC8 — вывод 39: DFSDM2_CKIN3, QUADSPI_BK1_IO2, SDIO_D0, TIM3_CH3, TIM8_CH3, USART6_CK39PC8PC9 — вывод 40: DAC_EXTI9, DFSDM2_DATIN3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH440PC9PA8 — вывод 41: CAN3_RX, DFSDM1_CKOUT, I2C3_SCL, RCC_MCO_1, SDIO_D1, TIM1_CH1, UART7_RX, USART1_CK, USB_OTG_FS_SOF41PA8PA9 — вывод 42: DAC_EXTI9, DFSDM2_CKIN3, I2C3_SMBA, I2S2_CK, SDIO_D2, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS42PA9PA10 — вывод 43: DFSDM2_DATIN3, I2S2_SD, I2S5_SD, SPI2_MOSI, SPI5_MOSI, TIM1_CH3, USART1_RX, USB_OTG_FS_ID43PA10PA11 — вывод 44: ADC1_EXTI11, CAN1_RX, DFSDM2_CKIN5, I2S2_WS, SPI2_NSS, SPI4_MISO, TIM1_CH4, UART4_RX, USART1_CTS, USART6_TX, USB_OTG_FS_DM44PA11PA12 — вывод 45: CAN1_TX, DFSDM2_DATIN5, SPI2_MISO, SPI5_MISO, TIM1_ETR, UART4_TX, USART1_RTS, USART6_RX, USB_OTG_FS_DP45PA12PA13 — вывод 46: SYS_JTMS-SWDIO46PA13VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 — вывод 49: SYS_JTCK-SWCLK49PA14PA15 — вывод 50: ADC1_EXTI15, CAN3_TX, I2S1_WS, I2S3_WS, SAI1_MCLK_A, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART7_TX, USART1_TX50PA15PC10 — вывод 51: DFSDM2_CKIN5, I2S3_CK, QUADSPI_BK1_IO1, SDIO_D2, SPI3_SCK, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, DFSDM2_DATIN5, FSMC_D2, FSMC_DA2, I2S3_ext_SD, QUADSPI_BK2_NCS, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RX52PC11PC12 — вывод 53: FSMC_D3, FSMC_DA3, I2S3_SD, SDIO_CK, SPI3_MOSI, UART5_TX, USART3_CK53PC12PD2 — вывод 54: DFSDM2_CKOUT, FSMC_NWE, SDIO_CMD, TIM3_ETR, UART5_RX54PD2PB3 — вывод 55: CAN3_RX, FMPI2C1_SDA, I2C2_SDA, I2S1_CK, I2S3_CK, SAI1_SD_A, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, UART7_RX, USART1_RX55PB3PB4 — вывод 56: CAN3_TX, I2C3_SDA, I2S3_ext_SD, SAI1_SCK_A, SDIO_D0, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1, UART7_TX56PB4PB5 — вывод 57: CAN2_RX, I2C1_SMBA, I2S1_SD, I2S3_SD, LPTIM1_IN1, SAI1_FS_A, SDIO_D3, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, UART5_RX57PB5PB6 — вывод 58: CAN2_TX, DFSDM2_CKIN7, I2C1_SCL, LPTIM1_ETR, QUADSPI_BK1_NCS, SDIO_D0, TIM4_CH1, UART5_TX, USART1_TX58PB6PB7 — вывод 59: DFSDM2_DATIN7, FSMC_NL, I2C1_SDA, LPTIM1_IN2, TIM4_CH2, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: CAN1_RX, DFSDM2_CKIN1, I2C1_SCL, I2C3_SDA, I2S5_SD, LPTIM1_OUT, SDIO_D4, SPI5_MOSI, TIM10_CH1, TIM4_CH3, UART5_RX61PB8PB9 — вывод 62: CAN1_TX, DAC_EXTI9, DFSDM2_DATIN1, I2C1_SDA, I2C2_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4, UART5_TX62PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7)
CTSPA11 (44, AF7)
RTSPA12 (45, AF7)
RXPA10 (43, AF7), PB3 (55, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PA15 (50, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0 (14, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7)
TXPA2 (16, AF7)
USART3CKPB12 (33, AF8), PC12 (53, AF7)
CTSPB13 (34, AF8)
RTSPB14 (35, AF7)
RXPC5 (25, AF7), PC11 (52, AF7)
TXPB10 (29, AF7), PC10 (51, AF7)
USART6CKPC8 (39, AF8)
RXPC7 (38, AF8), PA12 (45, AF8)
TXPC6 (37, AF8), PA11 (44, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPA1 (15, AF8), PA11 (44, AF11), PC11 (52, AF8)
TXPA0 (14, AF8), PA12 (45, AF11)
UART5RXPB12 (33, AF11), PD2 (54, AF8), PB5 (57, AF11), PB8 (61, AF11)
TXPB13 (34, AF11), PC12 (53, AF8), PB6 (58, AF11), PB9 (62, AF11)
UART7RXPA8 (41, AF8), PB3 (55, AF8)
TXPA15 (50, AF8), PB4 (56, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PB4 (56, AF5)
MOSIPA7 (23, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PA15 (50, AF5)
SCKPA5 (21, AF5), PB3 (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5), PA12 (45, AF5)
MOSIPC3 (11, AF5), PB15 (36, AF5), PA10 (43, AF5)
NSSPB12 (33, AF5), PA11 (44, AF5), PB9 (62, AF5)
SCKPB10 (29, AF5), PB13 (34, AF5), PC7 (38, AF5), PA9 (42, AF5)
SPI3MISOPC11 (52, AF6), PB4 (56, AF6)
MOSIPC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (50, AF6)
SCKPB12 (33, AF7), PC10 (51, AF6), PB3 (55, AF6)
SPI4MISOPA11 (44, AF6)
MOSIPA1 (15, AF5)
NSSPB12 (33, AF6)
SCKPB13 (34, AF6)
SPI5MISOPA12 (45, AF6)
MOSIPA10 (43, AF6), PB8 (61, AF6)
NSSPB1 (27, AF6)
SCKPB0 (26, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA2 (16, AF5), PC9 (40, AF5)
I2S1CKPA5 (21, AF5), PB3 (55, AF5)
MCKPC4 (24, AF5)
SDPA7 (23, AF5), PB5 (57, AF5)
WSPA4 (20, AF5), PA15 (50, AF5)
I2S2CKPB10 (29, AF5), PB13 (34, AF5), PC7 (38, AF5), PA9 (42, AF5)
ext_SDPC2 (10, AF6), PB14 (35, AF6)
MCKPA3 (17, AF5), PA6 (22, AF6), PC6 (37, AF5)
SDPC3 (11, AF5), PB15 (36, AF5), PA10 (43, AF5)
WSPB12 (33, AF5), PA11 (44, AF5), PB9 (62, AF5)
I2S3CKPB12 (33, AF5), PC10 (51, AF6), PB3 (55, AF6)
ext_SDPC11 (52, AF5), PB4 (56, AF5)
MCKPB10 (29, AF6), PC7 (38, AF6)
SDPC12 (53, AF6), PB5 (57, AF6)
WSPA4 (20, AF6), PA15 (50, AF6)
I2S4CKPB13 (34, AF6)
SDPA1 (15, AF5)
WSPB12 (33, AF6)
I2S5CKPB0 (26, AF6)
SDPA10 (43, AF6), PB8 (61, AF6)
WSPB1 (27, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF4), PB8 (61, AF4)
SDAPB7 (59, AF4), PB9 (62, AF4)
SMBAPB5 (57, AF4)
I2C2SCLPB10 (29, AF4)
SDAPB3 (55, AF9), PB9 (62, AF9)
SMBAPB12 (33, AF4)
I2C3SCLPA8 (41, AF4)
SDAPC9 (40, AF4), PB4 (56, AF9), PB8 (61, AF9)
SMBAPA9 (42, AF4)

FMPI2C — I²C Fast-mode Plus

БлокСигналВыводы
FMPI2C1SCLPB10 (29, AF9), PB15 (36, AF4), PC6 (37, AF4)
SDAPB14 (35, AF4), PC7 (38, AF4), PB3 (55, AF4)
SMBAPC5 (25, AF4), PB13 (34, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (44, AF9), PB8 (61, AF8)
TXPA12 (45, AF9), PB9 (62, AF8)
CAN2RXPB12 (33, AF9), PB5 (57, AF9)
TXPB13 (34, AF9), PB6 (58, AF9)
CAN3RXPA8 (41, AF11), PB3 (55, AF11)
TXPA15 (50, AF11), PB4 (56, AF11)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (44, AF10)
DPPA12 (45, AF10)
IDPA10 (43, AF10)
SOFPA8 (41, AF10)
VBUSPA9 (42, AF10)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPB15 (36, AF12), PC12 (53, AF12)
CMDPA6 (22, AF12), PD2 (54, AF12)
D0PC8 (39, AF12), PB4 (56, AF12), PB6 (58, AF12)
D1PC9 (40, AF12), PA8 (41, AF12)
D2PA9 (42, AF12), PC10 (51, AF12)
D3PC11 (52, AF12), PB5 (57, AF12)
D4PB8 (61, AF12)
D5PB9 (62, AF12)
D6PB14 (35, AF12), PC6 (37, AF12)
D7PB10 (29, AF12), PC7 (38, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (40, AF9)
BK1_IO1PC10 (51, AF9)
BK1_IO2PC8 (39, AF9)
BK1_IO3PA1 (15, AF9)
BK1_NCSPB6 (58, AF10)
BK2_IO0PA6 (22, AF10)
BK2_IO1PA7 (23, AF10)
BK2_IO2PC4 (24, AF10)
BK2_IO3PC5 (25, AF10)
BK2_NCSPC11 (52, AF9)
CLKPB1 (27, AF9), PB2 (28, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APB5 (57, AF10)
FS_BPC3 (11, AF7)
MCLK_APA15 (50, AF10)
MCLK_BPC0 (8, AF7)
SCK_APB4 (56, AF10)
SCK_BPC2 (10, AF7)
SD_APB3 (55, AF10)
SD_BPC1 (9, AF7), PA3 (17, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN0PA0 (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF1), PB12 (33, AF1)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (26, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (27, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
ETRPA12 (45, AF1)
TIM2CH1PA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
CH2PA1 (15, AF1), PB3 (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1)
CH4PA3 (17, AF1)
ETRPA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM4CH1PB6 (58, AF2)
CH2PB7 (59, AF2)
CH3PB8 (61, AF2)
CH4PB9 (62, AF2)
TIM5CH1PA0 (14, AF2)
CH2PA1 (15, AF2)
CH3PA2 (16, AF2)
CH4PA3 (17, AF2)
TIM8BKINPA6 (22, AF3)
CH1PC6 (37, AF3)
CH1NPA5 (21, AF3), PA7 (23, AF3)
CH2PC7 (38, AF3)
CH2NPB0 (26, AF3), PB14 (35, AF3)
CH3PC8 (39, AF3)
CH3NPB1 (27, AF3), PB15 (36, AF3)
CH4PC9 (40, AF3)
ETRPA0 (14, AF3)
TIM9CH1PA2 (16, AF3)
CH2PA3 (17, AF3)
TIM10CH1PB8 (61, AF3)
TIM11CH1PB9 (62, AF3)
TIM12CH1PB14 (35, AF9)
CH2PB15 (36, AF9)
TIM13CH1PA6 (22, AF9)
TIM14CH1PA7 (23, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (11, AF1), PB6 (58, AF1)
IN1PC0 (8, AF1), PB5 (57, AF1)
IN2PC2 (10, AF1), PB7 (59, AF1)
OUTPC1 (9, AF1), PB2 (28, AF1), PB8 (61, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (2)
REFINPB15 (36, AF0)

FSMC — контроллер внешней памяти

БлокСигналВыводы
FSMCA0PC3 (11, AF12)
D0PB14 (35, AF10)
D1PC6 (37, AF10)
D2PC11 (52, AF10)
D3PC12 (53, AF10)
D4PA2 (16, AF12)
D5PA3 (17, AF12)
D6PA4 (20, AF12)
D7PA5 (21, AF12)
DA0PB14 (35, AF10)
DA1PC6 (37, AF10)
DA2PC11 (52, AF10)
DA3PC12 (53, AF10)
DA4PA2 (16, AF12)
DA5PA3 (17, AF12)
DA6PA4 (20, AF12)
DA7PA5 (21, AF12)
NE4PC4 (24, AF12)
NLPB7 (59, AF12)
NOEPC5 (25, AF12)
NWEPC2 (10, AF12), PD2 (54, AF10)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (28, AF6)
CKIN1PA5 (21, AF8), PB13 (34, AF10)
CKIN2PB15 (36, AF8)
CKIN3PC6 (37, AF6)
CKOUTPC2 (10, AF8), PA8 (41, AF6)
DATIN0PB1 (27, AF8)
DATIN1PA4 (20, AF8), PB12 (33, AF10)
DATIN2PB14 (35, AF8)
DATIN3PC7 (38, AF10)
DFSDM2CKIN1PA6 (22, AF7), PB8 (61, AF7)
CKIN2PC4 (24, AF3)
CKIN3PC8 (39, AF7), PA9 (42, AF3)
CKIN4PC0 (8, AF3)
CKIN5PA11 (44, AF3), PC10 (51, AF3)
CKIN6PC7 (38, AF7)
CKIN7PC3 (11, AF3), PB6 (58, AF6)
CKOUTPB10 (29, AF10), PD2 (54, AF3)
DATIN1PA7 (23, AF7), PB9 (62, AF6)
DATIN2PC5 (25, AF3)
DATIN3PC9 (40, AF7), PA10 (43, AF3)
DATIN4PC1 (9, AF3)
DATIN5PA12 (45, AF3), PC11 (52, AF3)
DATIN6PC6 (37, AF7)
DATIN7PC2 (10, AF3), PB7 (59, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49, AF0)
JTDIPA15 (50, AF0)
JTDO-SWOPB3 (55, AF0)
JTMS-SWDIOPA13 (46, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (41, AF0)
MCO_2PC9 (40, AF0)
OSC_INPH0 - OSC_IN (5)
OSC_OUTPH1 - OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUP1PA0 (14)
SYS_WKUP2PC0 (8)
SYS_WKUP3PC1 (9)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_AF1
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
5PH0 - OSC_INввод-выводRCC_OSC_IN
6PH1 - OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN10, DFSDM2_CKIN4 (AF3), LPTIM1_IN1 (AF1), SAI1_MCLK_B (AF7), SYS_WKUP2
9PC1ввод-выводADC1_IN11, DFSDM2_DATIN4 (AF3), LPTIM1_OUT (AF1), SAI1_SD_B (AF7), SYS_WKUP3
10PC2ввод-выводADC1_IN12, DFSDM1_CKOUT (AF8), DFSDM2_DATIN7 (AF3), FSMC_NWE (AF12), I2S2_ext_SD (AF6), LPTIM1_IN2 (AF1), SAI1_SCK_B (AF7), SPI2_MISO (AF5)
11PC3ввод-выводADC1_IN13, DFSDM2_CKIN7 (AF3), FSMC_A0 (AF12), I2S2_SD (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF7), SPI2_MOSI (AF5)
12VSSAпитание—
13VDDAпитание—
14PA0ввод-выводADC1_IN0, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
15PA1ввод-выводADC1_IN1, I2S4_SD (AF5), QUADSPI_BK1_IO3 (AF9), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN2, FSMC_D4 (AF12), FSMC_DA4 (AF12), I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
17PA3ввод-выводADC1_IN3, FSMC_D5 (AF12), FSMC_DA5 (AF12), I2S2_MCK (AF5), SAI1_SD_B (AF10), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN4, DAC_OUT1, DFSDM1_DATIN1 (AF8), FSMC_D6 (AF12), FSMC_DA6 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
21PA5ввод-выводADC1_IN5, DAC_OUT2, DFSDM1_CKIN1 (AF8), FSMC_D7 (AF12), FSMC_DA7 (AF12), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3)
22PA6ввод-выводADC1_IN6, DFSDM2_CKIN1 (AF7), I2S2_MCK (AF6), QUADSPI_BK2_IO0 (AF10), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
23PA7ввод-выводADC1_IN7, DFSDM2_DATIN1 (AF7), I2S1_SD (AF5), QUADSPI_BK2_IO1 (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
24PC4ввод-выводADC1_IN14, DFSDM2_CKIN2 (AF3), FSMC_NE4 (AF12), I2S1_MCK (AF5), QUADSPI_BK2_IO2 (AF10)
25PC5ввод-выводADC1_IN15, DFSDM2_DATIN2 (AF3), FMPI2C1_SMBA (AF4), FSMC_NOE (AF12), QUADSPI_BK2_IO3 (AF10), USART3_RX (AF7)
26PB0ввод-выводADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3)
27PB1ввод-выводADC1_IN9, DFSDM1_DATIN0 (AF8), I2S5_WS (AF6), QUADSPI_CLK (AF9), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3)
28PB2ввод-выводDFSDM1_CKIN0 (AF6), LPTIM1_OUT (AF1), QUADSPI_CLK (AF9)
29PB10ввод-выводDFSDM2_CKOUT (AF10), FMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
30VCAP_1питание—
31VSSпитание—
32VDDпитание—
33PB12ввод-выводCAN2_RX (AF9), DFSDM1_DATIN1 (AF10), I2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF5), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1), UART5_RX (AF11), USART3_CK (AF8)
34PB13ввод-выводCAN2_TX (AF9), DFSDM1_CKIN1 (AF10), FMPI2C1_SMBA (AF4), I2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1), UART5_TX (AF11), USART3_CTS (AF8)
35PB14ввод-выводDFSDM1_DATIN2 (AF8), FMPI2C1_SDA (AF4), FSMC_D0 (AF10), FSMC_DA0 (AF10), I2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7)
36PB15ввод-выводADC1_EXTI15, DFSDM1_CKIN2 (AF8), FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3)
37PC6ввод-выводDFSDM1_CKIN3 (AF6), DFSDM2_DATIN6 (AF7), FMPI2C1_SCL (AF4), FSMC_D1 (AF10), FSMC_DA1 (AF10), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
38PC7ввод-выводDFSDM1_DATIN3 (AF10), DFSDM2_CKIN6 (AF7), FMPI2C1_SDA (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
39PC8ввод-выводDFSDM2_CKIN3 (AF7), QUADSPI_BK1_IO2 (AF9), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
40PC9ввод-выводDAC_EXTI9, DFSDM2_DATIN3 (AF7), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
41PA8ввод-выводCAN3_RX (AF11), DFSDM1_CKOUT (AF6), I2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), UART7_RX (AF8), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
42PA9ввод-выводDAC_EXTI9, DFSDM2_CKIN3 (AF3), I2C3_SMBA (AF4), I2S2_CK (AF5), SDIO_D2 (AF12), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10)
43PA10ввод-выводDFSDM2_DATIN3 (AF3), I2S2_SD (AF5), I2S5_SD (AF6), SPI2_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
44PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), DFSDM2_CKIN5 (AF3), I2S2_WS (AF5), SPI2_NSS (AF5), SPI4_MISO (AF6), TIM1_CH4 (AF1), UART4_RX (AF11), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10)
45PA12ввод-выводCAN1_TX (AF9), DFSDM2_DATIN5 (AF3), SPI2_MISO (AF5), SPI5_MISO (AF6), TIM1_ETR (AF1), UART4_TX (AF11), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10)
46PA13ввод-выводSYS_JTMS-SWDIO (AF0)
47VSSпитание—
48VDDпитание—
49PA14ввод-выводSYS_JTCK-SWCLK (AF0)
50PA15ввод-выводADC1_EXTI15, CAN3_TX (AF11), I2S1_WS (AF5), I2S3_WS (AF6), SAI1_MCLK_A (AF10), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART7_TX (AF8), USART1_TX (AF7)
51PC10ввод-выводDFSDM2_CKIN5 (AF3), I2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), USART3_TX (AF7)
52PC11ввод-выводADC1_EXTI11, DFSDM2_DATIN5 (AF3), FSMC_D2 (AF10), FSMC_DA2 (AF10), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
53PC12ввод-выводFSMC_D3 (AF10), FSMC_DA3 (AF10), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7)
54PD2ввод-выводDFSDM2_CKOUT (AF3), FSMC_NWE (AF10), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8)
55PB3ввод-выводCAN3_RX (AF11), FMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SAI1_SD_A (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), UART7_RX (AF8), USART1_RX (AF7)
56PB4ввод-выводCAN3_TX (AF11), I2C3_SDA (AF9), I2S3_ext_SD (AF5), SAI1_SCK_A (AF10), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), UART7_TX (AF8)
57PB5ввод-выводCAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), LPTIM1_IN1 (AF1), SAI1_FS_A (AF10), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), UART5_RX (AF11)
58PB6ввод-выводCAN2_TX (AF9), DFSDM2_CKIN7 (AF6), I2C1_SCL (AF4), LPTIM1_ETR (AF1), QUADSPI_BK1_NCS (AF10), SDIO_D0 (AF12), TIM4_CH1 (AF2), UART5_TX (AF11), USART1_TX (AF7)
59PB7ввод-выводDFSDM2_DATIN7 (AF6), FSMC_NL (AF12), I2C1_SDA (AF4), LPTIM1_IN2 (AF1), TIM4_CH2 (AF2), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводCAN1_RX (AF8), DFSDM2_CKIN1 (AF7), I2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), LPTIM1_OUT (AF1), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2), UART5_RX (AF11)
62PB9ввод-выводCAN1_TX (AF8), DAC_EXTI9, DFSDM2_DATIN1 (AF6), I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2), UART5_TX (AF11)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP30вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VSS18, 31, 47, 63общий провод (земля)
VSSA12общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F423RHTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F423RHSTM32F423RHTx1,5 МБ320 КБ

Линейка STM32F413/423, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F413RG, STM32F413RHSTM32F413/42364 из 64выводы совпадают полностью
STM32F412RE, STM32F412RGSTM32F41264 из 64выводы совпадают полностью
STM32F446RC, STM32F446RESTM32F44664 из 64выводы совпадают полностью
STM32F411RC, STM32F411RESTM32F41163 из 6430: VCAP → VCAP1
STM32H503RBTxSTM32H50363 из 6462: PB9 → VCAP
STM32H523RCTxSTM32H5x363 из 6462: PB9 → VCAP
STM32H523RETxSTM32H5x363 из 6462: PB9 → VCAP
STM32H533RETxSTM32H5x363 из 6462: PB9 → VCAP
STM32H543RETxSTM32H5x363 из 6462: PB9 → VCAP
STM32H543RGTxSTM32H5x363 из 6462: PB9 → VCAP
STM32H553RGTxSTM32H5x363 из 6462: PB9 → VCAP
STM32H562RGTxSTM32H5x263 из 6462: PB9 → VCAP

Частые вопросы

На каких выводах USART1 у STM32F423RH?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PA15 (вывод 50, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB3 (вывод 55, AF7) или PB7 (вывод 59, AF7).

Где у STM32F423RH выводы SWD для программатора?

SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F423RH?

I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32F423RH в корпусе LQFP64?

50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F423RH?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
