STM32F410R8 и STM32F410RB в корпусе LQFP64: распиновка

STM32F410R8 и STM32F410RB — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 64 и 128 КБ флеш-памяти и 32 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 100 МГц
Флеш-память
64 и 128 КБ
ОЗУ
32 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
50
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F410R8, STM32F410RB в корпусе LQFP64, вид сверхуSTM32F410R8STM32F410RBLQFP64, вид сверхуVBAT — вывод 11VBATPC13-ANTI_TAMP — вывод 2: RTC_AF12PC13-ANTI_TAMPPC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0 - OSC_IN — вывод 5: RCC_OSC_IN5PH0 - OSC_INPH1 - OSC_OUT — вывод 6: RCC_OSC_OUT6PH1 - OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN10, LPTIM1_IN1, SYS_WKUP28PC0PC1 — вывод 9: ADC1_IN11, LPTIM1_OUT, SYS_WKUP39PC1PC2 — вывод 10: ADC1_IN12, LPTIM1_IN2, SPI2_MISO10PC2PC3 — вывод 11: ADC1_IN13, I2S2_SD, LPTIM1_ETR, SPI2_MOSI11PC3VSSA/VREF- — вывод 1212VSSA/VREF-VDDA/VREF+ — вывод 1313VDDA/VREF+PA0-WKUP — вывод 14: ADC1_IN0, SYS_WKUP1, TIM5_CH1, USART2_CTS14PA0-WKUPPA1 — вывод 15: ADC1_IN1, TIM5_CH2, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN2, I2S_CKIN, TIM5_CH3, TIM9_CH1, USART2_TX16PA2PA3 — вывод 17: ADC1_IN3, I2S2_MCK, TIM5_CH4, TIM9_CH2, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN4, I2S1_WS, SPI1_NSS, USART2_CK20PA4PA5 — вывод 21: ADC1_IN5, DAC_OUT1, I2S1_CK, SPI1_SCK21PA5PA6 — вывод 22: ADC1_IN6, I2S2_MCK, SPI1_MISO, TIM1_BKIN22PA6PA7 — вывод 23: ADC1_IN7, I2S1_SD, SPI1_MOSI, TIM1_CH1N23PA7PC4 — вывод 24: ADC1_IN14, TIM9_CH124PC4PC5 — вывод 25: ADC1_IN15, FMPI2C1_SMBA, TIM9_CH225PC5PB0 — вывод 26: ADC1_IN8, I2S5_CK, SPI5_SCK, TIM1_CH2N26PB0PB1 — вывод 27: ADC1_IN9, I2S5_WS, SPI5_NSS, TIM1_CH3N27PB1PB2 — вывод 28: LPTIM1_OUT28PB2PB10 — вывод 29: FMPI2C1_SCL, I2C2_SCL, I2S1_MCK, I2S2_CK, SPI2_SCK29PB10VCAP1 — вывод 3030VCAP1VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, TIM5_CH133PB12PB13 — вывод 34: FMPI2C1_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH1N34PB13PB14 — вывод 35: FMPI2C1_SDA, SPI2_MISO, TIM1_CH2N35PB14PB15 — вывод 36: ADC1_EXTI15, FMPI2C1_SCL, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM1_CH3N36PB15PC6 — вывод 37: FMPI2C1_SCL, I2S2_MCK, SYS_TRACECLK, USART6_TX37PC6PC7 — вывод 38: FMPI2C1_SDA, I2S1_MCK, I2S2_CK, SPI2_SCK, USART6_RX38PC7PC8 — вывод 39: USART6_CK39PC8PC9 — вывод 40: DAC_EXTI9, FMPI2C1_SDA, I2S_CKIN, RCC_MCO_240PC9PA8 — вывод 41: FMPI2C1_SCL, RCC_MCO_1, TIM1_CH1, USART1_CK41PA8PA9 — вывод 42: DAC_EXTI9, TIM1_CH2, USART1_TX42PA9PA10 — вывод 43: I2S5_SD, SPI5_MOSI, TIM1_CH3, USART1_RX43PA10PA11 — вывод 44: ADC1_EXTI11, TIM1_CH4, USART1_CTS, USART6_TX44PA11PA12 — вывод 45: SPI5_MISO, TIM1_ETR, USART1_RTS, USART6_RX45PA12PA13 — вывод 46: SYS_JTMS-SWDIO46PA13VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 — вывод 49: SYS_JTCK-SWCLK49PA14PA15 — вывод 50: ADC1_EXTI15, I2S1_WS, SPI1_NSS, SYS_JTDI, USART1_TX50PA15PC10 — вывод 51: SYS_TRACED0, TIM5_CH251PC10PC11 — вывод 52: ADC1_EXTI11, SYS_TRACED1, TIM5_CH352PC11PC12 — вывод 53: SYS_TRACED2, TIM11_CH153PC12PB11 — вывод 54: ADC1_EXTI11, I2C2_SDA, I2S_CKIN, SYS_TRACED3, TIM5_CH454PB11PB3 — вывод 55: FMPI2C1_SDA, I2C2_SDA, I2S1_CK, SPI1_SCK, SYS_JTDO-SWO, USART1_RX55PB3PB4 — вывод 56: SPI1_MISO, SYS_JTRST56PB4PB5 — вывод 57: I2C1_SMBA, I2S1_SD, LPTIM1_IN1, SPI1_MOSI57PB5PB6 — вывод 58: I2C1_SCL, LPTIM1_ETR, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, LPTIM1_IN2, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: I2C1_SCL, I2S5_SD, LPTIM1_OUT, SPI5_MOSI61PB8PB9 — вывод 62: DAC_EXTI9, I2C1_SDA, I2C2_SDA, I2S2_WS, SPI2_NSS, TIM11_CH162PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

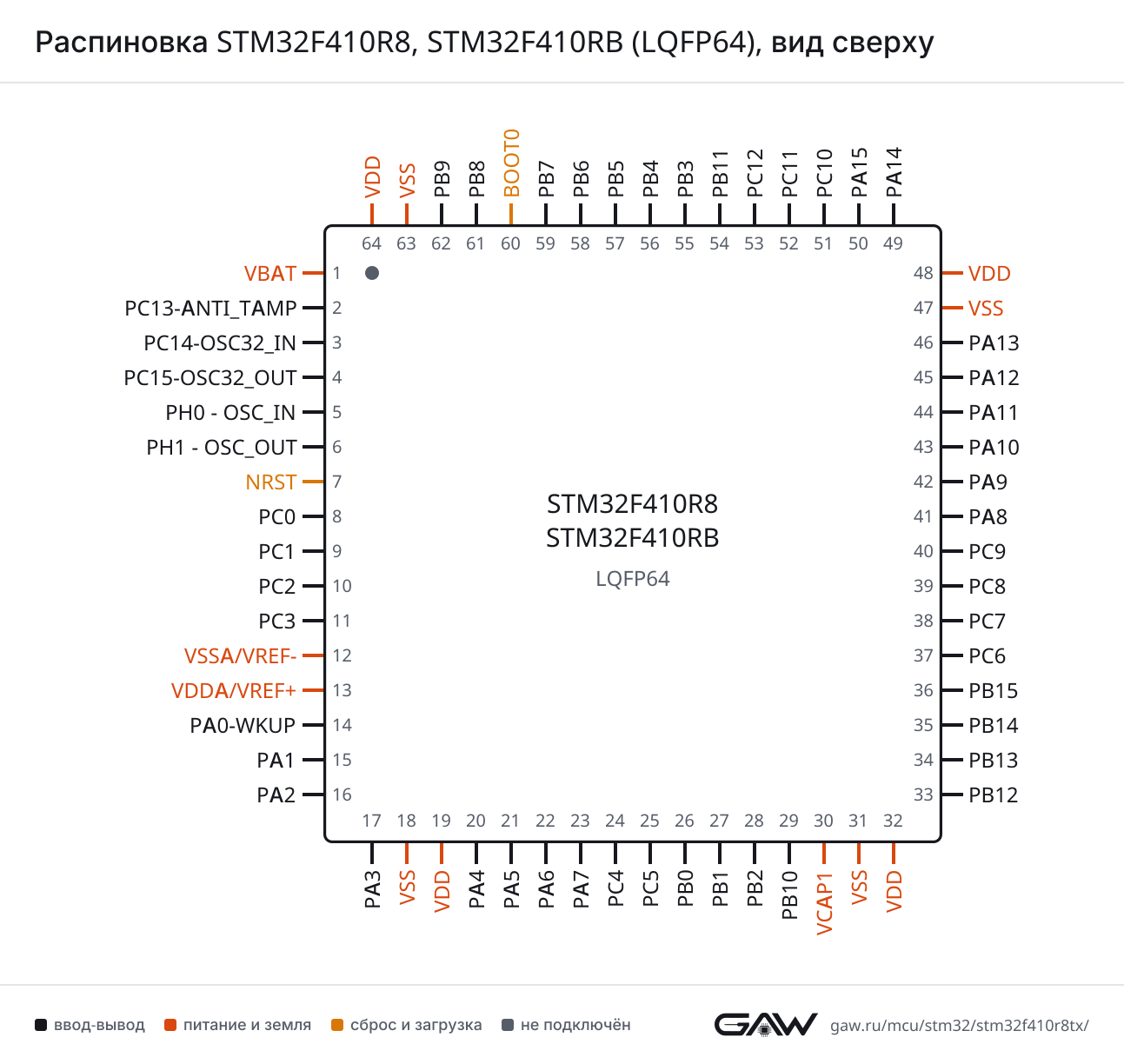

Распиновка STM32F410R8, STM32F410RB (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7)
CTSPA11 (44, AF7)
RTSPA12 (45, AF7)
RXPA10 (43, AF7), PB3 (55, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PA15 (50, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0-WKUP (14, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7)
TXPA2 (16, AF7)
USART6CKPC8 (39, AF8)
RXPC7 (38, AF8), PA12 (45, AF8)
TXPC6 (37, AF8), PA11 (44, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PB4 (56, AF5)
MOSIPA7 (23, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PA15 (50, AF5)
SCKPA5 (21, AF5), PB3 (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5)
MOSIPC3 (11, AF5), PB15 (36, AF5)
NSSPB12 (33, AF5), PB9 (62, AF5)
SCKPB10 (29, AF5), PB13 (34, AF5), PC7 (38, AF5)
SPI5MISOPA12 (45, AF6)
MOSIPA10 (43, AF6), PB8 (61, AF6)
NSSPB1 (27, AF6)
SCKPB0 (26, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA2 (16, AF5), PC9 (40, AF5), PB11 (54, AF5)
I2S1CKPA5 (21, AF5), PB3 (55, AF5)
MCKPB10 (29, AF6), PC7 (38, AF6)
SDPA7 (23, AF5), PB5 (57, AF5)
WSPA4 (20, AF5), PA15 (50, AF5)
I2S2CKPB10 (29, AF5), PB13 (34, AF5), PC7 (38, AF5)
MCKPA3 (17, AF5), PA6 (22, AF6), PC6 (37, AF5)
SDPC3 (11, AF5), PB15 (36, AF5)
WSPB12 (33, AF5), PB9 (62, AF5)
I2S5CKPB0 (26, AF6)
SDPA10 (43, AF6), PB8 (61, AF6)
WSPB1 (27, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF4), PB8 (61, AF4)
SDAPB7 (59, AF4), PB9 (62, AF4)
SMBAPB5 (57, AF4)
I2C2SCLPB10 (29, AF4)
SDAPB11 (54, AF4), PB3 (55, AF9), PB9 (62, AF9)
SMBAPB12 (33, AF4)

FMPI2C — I²C Fast-mode Plus

БлокСигналВыводы
FMPI2C1SCLPB10 (29, AF9), PB15 (36, AF4), PC6 (37, AF4), PA8 (41, AF4)
SDAPB14 (35, AF4), PC7 (38, AF4), PC9 (40, AF4), PB3 (55, AF4)
SMBAPC5 (25, AF4), PB13 (34, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (44), PC11 (52), PB11 (54)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN0PA0-WKUP (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA5 (21)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF1), PB12 (33, AF1)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (26, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (27, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
ETRPA12 (45, AF1)
TIM5CH1PA0-WKUP (14, AF2), PB12 (33, AF2)
CH2PA1 (15, AF2), PC10 (51, AF2)
CH3PA2 (16, AF2), PC11 (52, AF2)
CH4PA3 (17, AF2), PB11 (54, AF2)
TIM9CH1PA2 (16, AF3), PC4 (24, AF3)
CH2PA3 (17, AF3), PC5 (25, AF3)
TIM11CH1PC12 (53, AF3), PB9 (62, AF3)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (11, AF1), PB6 (58, AF1)
IN1PC0 (8, AF1), PB5 (57, AF1)
IN2PC2 (10, AF1), PB7 (59, AF1)
OUTPC1 (9, AF1), PB2 (28, AF1), PB8 (61, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13-ANTI_TAMP (2)
REFINPB15 (36, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49, AF0)
JTDIPA15 (50, AF0)
JTDO-SWOPB3 (55, AF0)
JTMS-SWDIOPA13 (46, AF0)
TRACECLKPC6 (37, AF0)
TRACED0PC10 (51, AF0)
TRACED1PC11 (52, AF0)
TRACED2PC12 (53, AF0)
TRACED3PB11 (54, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (41, AF0)
MCO_2PC9 (40, AF0)
OSC_INPH0 - OSC_IN (5)
OSC_OUTPH1 - OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUP1PA0-WKUP (14)
SYS_WKUP2PC0 (8)
SYS_WKUP3PC1 (9)

Блоки без собственных выводов: TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13-ANTI_TAMPввод-выводRTC_AF1
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
5PH0 - OSC_INввод-выводRCC_OSC_IN
6PH1 - OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN10, LPTIM1_IN1 (AF1), SYS_WKUP2
9PC1ввод-выводADC1_IN11, LPTIM1_OUT (AF1), SYS_WKUP3
10PC2ввод-выводADC1_IN12, LPTIM1_IN2 (AF1), SPI2_MISO (AF5)
11PC3ввод-выводADC1_IN13, I2S2_SD (AF5), LPTIM1_ETR (AF1), SPI2_MOSI (AF5)
12VSSA/VREF-питание—
13VDDA/VREF+питание—
14PA0-WKUPввод-выводADC1_IN0, SYS_WKUP1, TIM5_CH1 (AF2), USART2_CTS (AF7)
15PA1ввод-выводADC1_IN1, TIM5_CH2 (AF2), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN2, I2S_CKIN (AF5), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
17PA3ввод-выводADC1_IN3, I2S2_MCK (AF5), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN4, I2S1_WS (AF5), SPI1_NSS (AF5), USART2_CK (AF7)
21PA5ввод-выводADC1_IN5, DAC_OUT1, I2S1_CK (AF5), SPI1_SCK (AF5)
22PA6ввод-выводADC1_IN6, I2S2_MCK (AF6), SPI1_MISO (AF5), TIM1_BKIN (AF1)
23PA7ввод-выводADC1_IN7, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM1_CH1N (AF1)
24PC4ввод-выводADC1_IN14, TIM9_CH1 (AF3)
25PC5ввод-выводADC1_IN15, FMPI2C1_SMBA (AF4), TIM9_CH2 (AF3)
26PB0ввод-выводADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1)
27PB1ввод-выводADC1_IN9, I2S5_WS (AF6), SPI5_NSS (AF6), TIM1_CH3N (AF1)
28PB2ввод-выводLPTIM1_OUT (AF1)
29PB10ввод-выводFMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S1_MCK (AF6), I2S2_CK (AF5), SPI2_SCK (AF5)
30VCAP1питание—
31VSSпитание—
32VDDпитание—
33PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM5_CH1 (AF2)
34PB13ввод-выводFMPI2C1_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1)
35PB14ввод-выводFMPI2C1_SDA (AF4), SPI2_MISO (AF5), TIM1_CH2N (AF1)
36PB15ввод-выводADC1_EXTI15, FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM1_CH3N (AF1)
37PC6ввод-выводFMPI2C1_SCL (AF4), I2S2_MCK (AF5), SYS_TRACECLK (AF0), USART6_TX (AF8)
38PC7ввод-выводFMPI2C1_SDA (AF4), I2S1_MCK (AF6), I2S2_CK (AF5), SPI2_SCK (AF5), USART6_RX (AF8)
39PC8ввод-выводUSART6_CK (AF8)
40PC9ввод-выводDAC_EXTI9, FMPI2C1_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0)
41PA8ввод-выводFMPI2C1_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7)
42PA9ввод-выводDAC_EXTI9, TIM1_CH2 (AF1), USART1_TX (AF7)
43PA10ввод-выводI2S5_SD (AF6), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7)
44PA11ввод-выводADC1_EXTI11, TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8)
45PA12ввод-выводSPI5_MISO (AF6), TIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8)
46PA13ввод-выводSYS_JTMS-SWDIO (AF0)
47VSSпитание—
48VDDпитание—
49PA14ввод-выводSYS_JTCK-SWCLK (AF0)
50PA15ввод-выводADC1_EXTI15, I2S1_WS (AF5), SPI1_NSS (AF5), SYS_JTDI (AF0), USART1_TX (AF7)
51PC10ввод-выводSYS_TRACED0 (AF0), TIM5_CH2 (AF2)
52PC11ввод-выводADC1_EXTI11, SYS_TRACED1 (AF0), TIM5_CH3 (AF2)
53PC12ввод-выводSYS_TRACED2 (AF0), TIM11_CH1 (AF3)
54PB11ввод-выводADC1_EXTI11, I2C2_SDA (AF4), I2S_CKIN (AF5), SYS_TRACED3 (AF0), TIM5_CH4 (AF2)
55PB3ввод-выводFMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), SPI1_SCK (AF5), SYS_JTDO-SWO (AF0), USART1_RX (AF7)
56PB4ввод-выводSPI1_MISO (AF5), SYS_JTRST (AF0)
57PB5ввод-выводI2C1_SMBA (AF4), I2S1_SD (AF5), LPTIM1_IN1 (AF1), SPI1_MOSI (AF5)
58PB6ввод-выводI2C1_SCL (AF4), LPTIM1_ETR (AF1), USART1_TX (AF7)
59PB7ввод-выводI2C1_SDA (AF4), LPTIM1_IN2 (AF1), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводI2C1_SCL (AF4), I2S5_SD (AF6), LPTIM1_OUT (AF1), SPI5_MOSI (AF6)
62PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SPI2_NSS (AF5), TIM11_CH1 (AF3)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP130—
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA/VREF+13питание аналоговой части, объединённое с опорным напряжением АЦП
VSS18, 31, 47, 63общий провод (земля)
VSSA/VREF-12общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F410R(8-B)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F410R8STM32F410R8Tx64 КБ32 КБ
STM32F410RBSTM32F410RBTx128 КБ32 КБ

Линейка STM32F410, семейство STM32F4, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: NUCLEO-F410RB.

Заказные номера

Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32F410R8, STM32F410RB. Данные на 5 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F410R8T6LQFP 64, 10×10×1,4 мм−40…+85 °Cлоток
STM32F410RBT6LQFP 64, 10×10×1,4 мм−40…+85 °Cлоток
STM32F410RBT6TRLQFP 64, 10×10×1,4 мм−40…+85 °Cлента на катушке
STM32F410RBT7LQFP 64, 10×10×1,4 мм−40…+105 °Cлоток
STM32F410RBT7TRLQFP 64, 10×10×1,4 мм−40…+105 °Cлента на катушке

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F401RB, STM32F401RCSTM32F40162 из 6413: VDDA/VREF+ → VREF+; 54: PB11 → PD2только у этого: DAC, FMPI2C1, I2S1, I2S5, LPTIM1, RNG, SPI5, TIM6; только у него: I2C3, I2S3, SDIO, SPI3, TIM10, TIM2, TIM3, TIM4, USB_OTG_FS; частота до 100 и 84 МГц; флеш-память до 128 и 256 КБ; ОЗУ 32 и 64 КБ
STM32F401RD, STM32F401RESTM32F40162 из 6413: VDDA/VREF+ → VREF+; 54: PB11 → PD2только у этого: DAC, FMPI2C1, I2S1, I2S5, LPTIM1, RNG, SPI5, TIM6; только у него: I2C3, I2S3, SDIO, SPI3, TIM10, TIM2, TIM3, TIM4, USB_OTG_FS; частота до 100 и 84 МГц; флеш-память до 128 и 512 КБ; ОЗУ 32 и 96 КБ
STM32L471RE, STM32L471RGSTM32L4x162 из 6430: VCAP1 → PB11; 54: PB11 → PD2только у этого: DAC, FMPI2C1, I2S1, I2S2, I2S5, SPI5, TIM11, TIM9, USART6; только у него: ADC2, ADC3, CAN1, COMP1, COMP2, DAC1, DFSDM1, I2C3, IRTIM, LPTIM2, LPUART1, OPAMP1, OPAMP2, QUADSPI, SAI1, SAI2, SDMMC1, SPI3, SWPMI1, TIM15, TIM16, TIM17, TIM2, TIM3, TIM4, TIM7, TIM8, TSC, UART4, UART5, USART3; частота до 100 и 80 МГц; флеш-память до 128 и 1024 КБ; ОЗУ 32 и 128 КБ
STM32F411RC, STM32F411RESTM32F41161 из 6412: VSSA/VREF- → VSSA; 13: VDDA/VREF+ → VDDA; 54: PB11 → PD2только у этого: DAC, FMPI2C1, LPTIM1, RNG, TIM6; только у него: I2C3, I2S3, I2S4, SDIO, SPI3, SPI4, TIM10, TIM2, TIM3, TIM4, USB_OTG_FS; флеш-память до 128 и 512 КБ; ОЗУ 32 и 128 КБ
STM32L431RB, STM32L431RCSTM32L4x161 из 6430: VCAP1 → PB11; 54: PB11 → PD2; 60: BOOT0 → PH3только у этого: DAC, FMPI2C1, I2S1, I2S2, I2S5, SPI5, TIM11, TIM5, TIM9, USART6; только у него: CAN1, COMP1, COMP2, DAC1, I2C3, IRTIM, LPTIM2, LPUART1, OPAMP1, QUADSPI, SAI1, SDMMC1, SPI3, SWPMI1, TIM15, TIM16, TIM2, TIM7, TSC, USART3; частота до 100 и 80 МГц; флеш-память до 128 и 256 КБ; ОЗУ 32 и 64 КБ
STM32L451RC, STM32L451RESTM32L4x161 из 6430: VCAP1 → PB11; 54: PB11 → PD2; 60: BOOT0 → PH3только у этого: DAC, FMPI2C1, I2S1, I2S2, I2S5, SPI5, TIM11, TIM5, TIM9, USART6; только у него: CAN1, COMP1, COMP2, DAC1, DFSDM1, I2C3, I2C4, IRTIM, LPTIM2, LPUART1, OPAMP1, QUADSPI, SAI1, SDMMC1, SPI3, TIM15, TIM16, TIM2, TIM3, TSC, UART4, USART3; частота до 100 и 80 МГц; флеш-память до 128 и 512 КБ; ОЗУ 32 и 160 КБ
STM32L475RC, STM32L475RE, STM32L475RGSTM32L4x561 из 6430: VCAP1 → PB11; 48: VDD → VDDUSB; 54: PB11 → PD2только у этого: DAC, FMPI2C1, I2S1, I2S2, I2S5, SPI5, TIM11, TIM9, USART6; только у него: ADC2, ADC3, CAN1, COMP1, COMP2, DAC1, DFSDM1, I2C3, IRTIM, LPTIM2, LPUART1, OPAMP1, OPAMP2, QUADSPI, SAI1, SAI2, SDMMC1, SPI3, SWPMI1, TIM15, TIM16, TIM17, TIM2, TIM3, TIM4, TIM7, TIM8, TSC, UART4, UART5, USART3, USB_OTG_FS; частота до 100 и 80 МГц; флеш-память до 128 и 1024 КБ; ОЗУ 32 и 128 КБ
STM32L476RC, STM32L476RE, STM32L476RGSTM32L4x661 из 6430: VCAP1 → PB11; 48: VDD → VDDUSB; 54: PB11 → PD2только у этого: DAC, FMPI2C1, I2S1, I2S2, I2S5, SPI5, TIM11, TIM9, USART6; только у него: ADC2, ADC3, CAN1, COMP1, COMP2, DAC1, DFSDM1, I2C3, IRTIM, LCD, LPTIM2, LPUART1, OPAMP1, OPAMP2, QUADSPI, SAI1, SAI2, SDMMC1, SPI3, SWPMI1, TIM15, TIM16, TIM17, TIM2, TIM3, TIM4, TIM7, TIM8, TSC, UART4, UART5, USART3, USB_OTG_FS; частота до 100 и 80 МГц; флеш-память до 128 и 1024 КБ; ОЗУ 32 и 128 КБ
STM32L486RGSTM32L4x661 из 6430: VCAP1 → PB11; 48: VDD → VDDUSB; 54: PB11 → PD2только у этого: DAC, FMPI2C1, I2S1, I2S2, I2S5, SPI5, TIM11, TIM9, USART6; только у него: ADC2, ADC3, AES, CAN1, COMP1, COMP2, DAC1, DFSDM1, I2C3, IRTIM, LCD, LPTIM2, LPUART1, OPAMP1, OPAMP2, QUADSPI, SAI1, SAI2, SDMMC1, SPI3, SWPMI1, TIM15, TIM16, TIM17, TIM2, TIM3, TIM4, TIM7, TIM8, TSC, UART4, UART5, USART3, USB_OTG_FS; частота до 100 и 80 МГц; флеш-память до 128 и 1024 КБ; ОЗУ 32 и 128 КБ
STM32F301R6, STM32F301R8STM32F30160 из 645: PH0 → PF0; 6: PH1 → PF1; 30: VCAP1 → PB11; 54: PB11 → PD2только у этого: FMPI2C1, I2S1, I2S5, LPTIM1, RNG, SPI1, SPI5, TIM11, TIM5, TIM9, USART6; только у него: COMP2, COMP4, COMP6, I2C3, I2S3, IRTIM, OPAMP2, SPI3, TIM15, TIM16, TIM17, TIM2, TSC, USART3; частота до 100 и 72 МГц; флеш-память до 128 и 64 КБ; ОЗУ 32 и 16 КБ
STM32F302R6, STM32F302R8STM32F30260 из 645: PH0 → PF0; 6: PH1 → PF1; 30: VCAP1 → PB11; 54: PB11 → PD2только у этого: FMPI2C1, I2S1, I2S5, LPTIM1, RNG, SPI1, SPI5, TIM11, TIM5, TIM9, USART6; только у него: CAN, COMP2, COMP4, COMP6, I2C3, I2S3, IRTIM, OPAMP2, SPI3, TIM15, TIM16, TIM17, TIM2, TSC, USART3, USB; частота до 100 и 72 МГц; флеш-память до 128 и 64 КБ; ОЗУ 32 и 16 КБ
STM32F303R6, STM32F303R8STM32F30360 из 645: PH0 → PF0; 6: PH1 → PF1; 30: VCAP1 → PB11; 54: PB11 → PD2только у этого: DAC, FMPI2C1, I2C2, I2S1, I2S2, I2S5, LPTIM1, RNG, SPI2, SPI5, TIM11, TIM5, TIM9, USART6; только у него: ADC2, CAN, COMP2, COMP4, COMP6, DAC1, DAC2, IRTIM, OPAMP2, TIM15, TIM16, TIM17, TIM2, TIM3, TIM7, TSC, USART3; частота до 100 и 72 МГц; флеш-память до 128 и 64 КБ; ОЗУ 32 и 12 КБ

Частые вопросы

На каких выводах USART1 у STM32F410R8?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PA15 (вывод 50, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB3 (вывод 55, AF7) или PB7 (вывод 59, AF7).

Где у STM32F410R8 выводы SWD для программатора?

SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F410R8?

I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32F410R8 в корпусе LQFP64?

50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F410R8 и STM32F410RB?

Объёмом памяти: STM32F410R8 — 64 КБ флеш-памяти и 32 КБ ОЗУ, STM32F410RB — 128 КБ флеш-памяти и 32 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Чем отличаются STM32F410RBT6 и STM32F410RBT7?

Диапазоном рабочей температуры: STM32F410RBT6 — −40…+85 °C, STM32F410RBT7 — −40…+105 °C (по таблице заказных номеров на st.com). Корпус (LQFP 64, 10×10×1,4 мм) и расположение выводов у них одинаковые.

Какое напряжение питания у STM32F410R8?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 5 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
