STM32F303R6 и STM32F303R8 в корпусе LQFP64: распиновка

STM32F303R6 и STM32F303R8 — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 32 и 64 КБ флеш-памяти и 12 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
32 и 64 КБ
ОЗУ
12 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
51
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

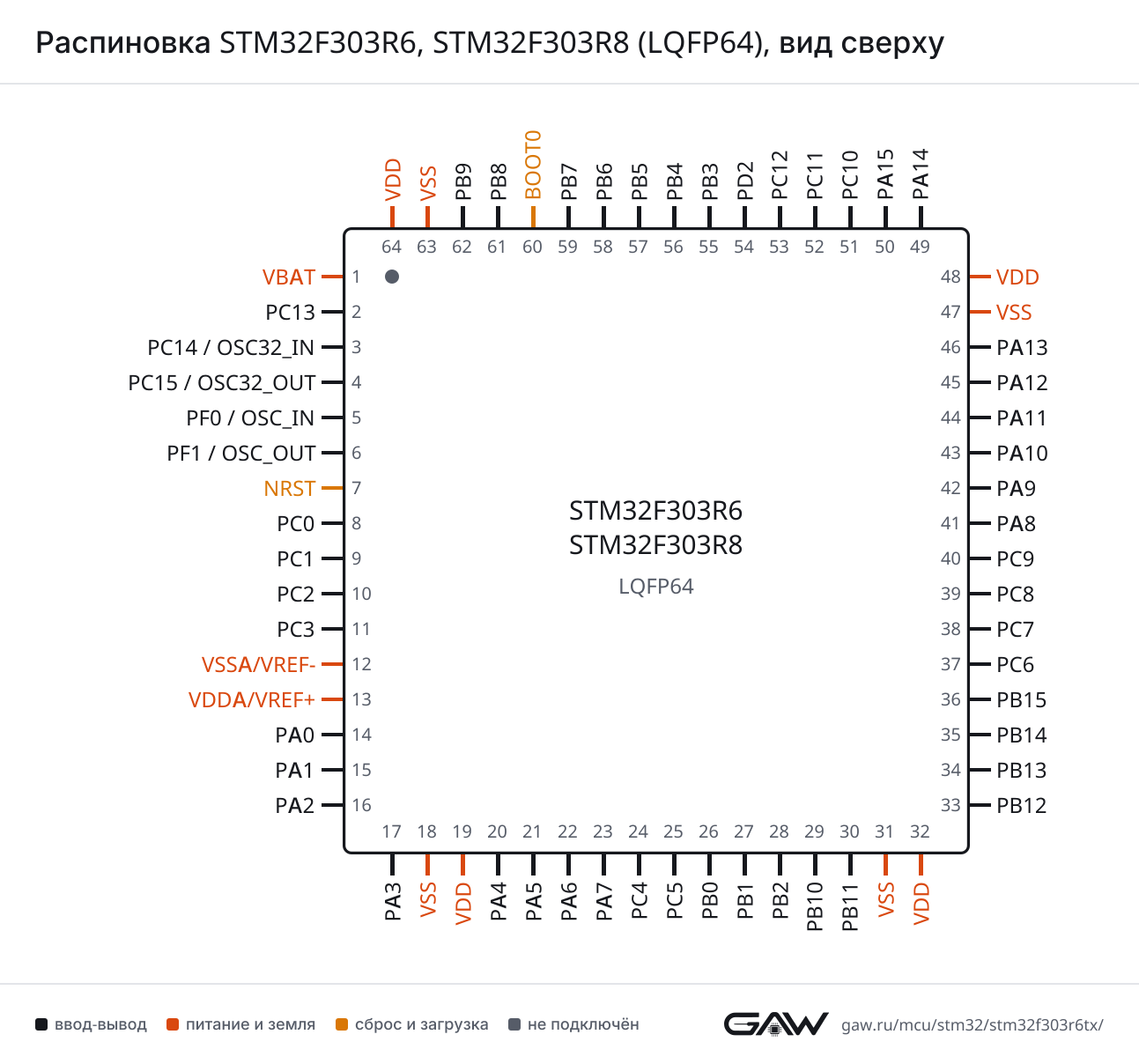

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F303R6, STM32F303R8 в корпусе LQFP64, вид сверхуSTM32F303R6STM32F303R8LQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N2PC13PC14 / OSC32_IN — вывод 3: RCC_OSC32_IN3PC14 / OSC32_INPC15 / OSC32_OUT — вывод 4: RCC_OSC32_OUT4PC15 / OSC32_OUTPF0 / OSC_IN — вывод 5: RCC_OSC_IN, TIM1_CH3N5PF0 / OSC_INPF1 / OSC_OUT — вывод 6: RCC_OSC_OUT6PF1 / OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN6, ADC2_IN6, TIM1_CH18PC0PC1 — вывод 9: ADC1_IN7, ADC2_IN7, TIM1_CH29PC1PC2 — вывод 10: ADC1_IN8, ADC2_IN8, TIM1_CH310PC2PC3 — вывод 11: ADC1_IN9, ADC2_IN9, TIM1_BKIN2, TIM1_CH411PC3VSSA/VREF- — вывод 1212VSSA/VREF-VDDA/VREF+ — вывод 1313VDDA/VREF+PA0 — вывод 14: ADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS14PA0PA1 — вывод 15: ADC1_IN2, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN3, COMP2_INM, COMP2_OUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX16PA2PA3 — вывод 17: ADC1_IN4, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC2_IN1, COMP2_INM, COMP4_INM, COMP6_INM, DAC1_OUT1, SPI1_NSS, TIM3_CH2, TSC_G2_IO1, USART2_CK20PA4PA5 — вывод 21: ADC2_IN2, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO221PA5PA6 — вывод 22: ADC2_IN3, DAC2_OUT1, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO322PA6PA7 — вывод 23: ADC2_IN4, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO423PA7PC4 — вывод 24: ADC2_IN5, TIM1_ETR, USART1_TX24PC4PC5 — вывод 25: ADC2_IN11, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN, TSC_G3_IO1, USART1_RX25PC5PB0 — вывод 26: ADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N, TIM3_CH3, TSC_G3_IO226PB0PB1 — вывод 27: ADC1_IN12, COMP4_OUT, TIM1_CH3N, TIM3_CH4, TSC_G3_IO327PB1PB2 — вывод 28: ADC2_IN12, COMP4_INM, TSC_G3_IO428PB2PB10 — вывод 29: TIM2_CH3, TSC_SYNC, USART3_TX29PB10PB11 — вывод 30: COMP6_INP, TIM2_CH4, TSC_G6_IO1, USART3_RX30PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: ADC2_IN13, TIM1_BKIN, TSC_G6_IO2, USART3_CK33PB12PB13 — вывод 34: ADC1_IN13, TIM1_CH1N, TSC_G6_IO3, USART3_CTS34PB13PB14 — вывод 35: ADC2_IN14, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTS35PB14PB15 — вывод 36: ADC2_IN15, COMP6_INM, RTC_REFIN, TIM15_CH1N, TIM15_CH2, TIM1_CH3N36PB15PC6 — вывод 37: COMP6_OUT, TIM3_CH137PC6PC7 — вывод 38: TIM3_CH238PC7PC8 — вывод 39: TIM3_CH339PC8PC9 — вывод 40: DAC1_EXTI9, DAC2_EXTI9, TIM3_CH440PC9PA8 — вывод 41: RCC_MCO, TIM1_CH1, USART1_CK41PA8PA9 — вывод 42: DAC1_EXTI9, DAC2_EXTI9, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TX42PA9PA10 — вывод 43: COMP6_OUT, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TSC_G4_IO2, USART1_RX43PA10PA11 — вывод 44: CAN_RX, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, USART1_CTS44PA11PA12 — вывод 45: CAN_TX, COMP2_OUT, TIM16_CH1, TIM1_CH2N, TIM1_ETR, USART1_DE, USART1_RTS45PA12PA13 — вывод 46: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TSC_G4_IO3, USART3_CTS46PA13VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 — вывод 49: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TSC_G4_IO4, USART2_TX49PA14PA15 — вывод 50: I2C1_SCL, SPI1_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TSC_SYNC, USART2_RX50PA15PC10 — вывод 51: USART3_TX51PC10PC11 — вывод 52: USART3_RX52PC11PC12 — вывод 53: USART3_CK53PC12PD2 — вывод 54: TIM3_ETR54PD2PB3 — вывод 55: SPI1_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TIM3_ETR, TSC_G5_IO1, USART2_TX55PB3PB4 — вывод 56: SPI1_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART2_RX56PB4PB5 — вывод 57: I2C1_SMBA, SPI1_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, USART2_CK57PB5PB6 — вывод 58: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, TIM17_CH1N, TIM3_CH4, TSC_G5_IO4, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: CAN_RX, I2C1_SCL, TIM16_CH1, TIM1_BKIN, TSC_SYNC, USART3_RX61PB8PB9 — вывод 62: CAN_TX, COMP2_OUT, DAC1_EXTI9, DAC2_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH1, USART3_TX62PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7)
CTSPA11 (44, AF7)
DEPA12 (45, AF7)
RTSPA12 (45, AF7)
RXPC5 (25, AF7), PA10 (43, AF7), PB7 (59, AF7)
TXPC4 (24, AF7), PA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7), PB5 (57, AF7)
CTSPA0 (14, AF7)
DEPA1 (15, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7), PA15 (50, AF7), PB4 (56, AF7)
TXPA2 (16, AF7), PA14 (49, AF7), PB3 (55, AF7)
USART3CKPB12 (33, AF7), PC12 (53, AF7)
CTSPB13 (34, AF7), PA13 (46, AF7)
DEPB14 (35, AF7)
RTSPB14 (35, AF7)
RXPB11 (30, AF7), PC11 (52, AF7), PB8 (61, AF7)
TXPB10 (29, AF7), PC10 (51, AF7), PB9 (62, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PB4 (56, AF5)
MOSIPA7 (23, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PA15 (50, AF5)
SCKPA5 (21, AF5), PB3 (55, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (50, AF4), PB6 (58, AF4), PB8 (61, AF4)
SDAPA14 (49, AF4), PB7 (59, AF4), PB9 (62, AF4)
SMBAPB5 (57, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (44, AF9), PB8 (61, AF9)
TXPA12 (45, AF9), PB9 (62, AF9)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1IN1PA0 (14)
IN2PA1 (15)
IN3PA2 (16)
IN4PA3 (17)
IN6PC0 (8)
IN7PC1 (9)
IN8PC2 (10)
IN9PC3 (11)
IN11PB0 (26)
IN12PB1 (27)
IN13PB13 (34)
ADC2IN1PA4 (20)
IN2PA5 (21)
IN3PA6 (22)
IN4PA7 (23)
IN5PC4 (24)
IN6PC0 (8)
IN7PC1 (9)
IN8PC2 (10)
IN9PC3 (11)
IN11PC5 (25)
IN12PB2 (28)
IN13PB12 (33)
IN14PB14 (35)
IN15PB15 (36)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)
DAC2EXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA6 (22)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP2INMPA2 (16), PA4 (20)
INPPA7 (23)
OUTPA2 (16, AF8), PA12 (45, AF8), PB9 (62, AF8)
COMP4INMPA4 (20), PB2 (28)
INPPB0 (26)
OUTPB1 (27, AF8)
COMP6INMPA4 (20), PB15 (36)
INPPB11 (30)
OUTPC6 (37, AF7), PA10 (43, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP2VINMPA5 (21), PC5 (25)
VINM_SECPA5 (21), PC5 (25)
VINPPA7 (23), PB0 (26), PB14 (35)
VINP_SECPA7 (23), PB0 (26), PB14 (35)
VOUTPA6 (22)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF6), PB12 (33, AF6), PA14 (49, AF6), PA15 (50, AF9), PB8 (61, AF12)
BKIN2PC3 (11, AF6), PA11 (44, AF12)
CH1PC0 (8, AF2), PA8 (41, AF6)
CH1NPC13 (2, AF4), PA7 (23, AF6), PB13 (34, AF6), PA11 (44, AF6)
CH2PC1 (9, AF2), PA9 (42, AF6)
CH2NPB0 (26, AF6), PB14 (35, AF6), PA12 (45, AF6)
CH3PC2 (10, AF2), PA10 (43, AF6)
CH3NPF0 / OSC_IN (5, AF6), PB1 (27, AF6), PB15 (36, AF4)
CH4PC3 (11, AF2), PA11 (44, AF11)
ETRPC4 (24, AF2), PA12 (45, AF11)
TIM2CH1PA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
CH2PA1 (15, AF1), PB3 (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1), PA9 (42, AF10)
CH4PA3 (17, AF1), PB11 (30, AF1), PA10 (43, AF10)
ETRPA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2)
CH2PA4 (20, AF2), PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2), PB7 (59, AF10)
ETRPD2 (54, AF2), PB3 (55, AF10)
TIM15BKINPC5 (25, AF2), PA9 (42, AF9)
CH1PA2 (16, AF9), PB14 (35, AF1)
CH1NPA1 (15, AF9), PB15 (36, AF2)
CH2PA3 (17, AF9), PB15 (36, AF1)
TIM16BKINPB5 (57, AF1)
CH1PA6 (22, AF1), PA12 (45, AF1), PB4 (56, AF1), PB8 (61, AF1)
CH1NPA13 (46, AF1), PB6 (58, AF1)
TIM17BKINPA10 (43, AF1), PB4 (56, AF10)
CH1PA7 (23, AF1), PB5 (57, AF10), PB9 (62, AF1)
CH1NPB7 (59, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2)
OUT_CALIBPC13 (2)
REFINPA1 (15), PB15 (36)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (14, AF3)
G1_IO2PA1 (15, AF3)
G1_IO3PA2 (16, AF3)
G1_IO4PA3 (17, AF3)
G2_IO1PA4 (20, AF3)
G2_IO2PA5 (21, AF3)
G2_IO3PA6 (22, AF3)
G2_IO4PA7 (23, AF3)
G3_IO1PC5 (25, AF3)
G3_IO2PB0 (26, AF3)
G3_IO3PB1 (27, AF3)
G3_IO4PB2 (28, AF3)
G4_IO1PA9 (42, AF3)
G4_IO2PA10 (43, AF3)
G4_IO3PA13 (46, AF3)
G4_IO4PA14 (49, AF3)
G5_IO1PB3 (55, AF3)
G5_IO2PB4 (56, AF3)
G5_IO3PB6 (58, AF3)
G5_IO4PB7 (59, AF3)
G6_IO1PB11 (30, AF3)
G6_IO2PB12 (33, AF3)
G6_IO3PB13 (34, AF3)
G6_IO4PB14 (35, AF3)
SYNCPB10 (29, AF3), PA15 (50, AF3), PB8 (61, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49, AF0)
JTDIPA15 (50, AF0)
JTDO-TRACESWOPB3 (55, AF0)
JTMS-SWDIOPA13 (46, AF0)
NJTRSTPB4 (56, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (41, AF0)
OSC_INPF0 / OSC_IN (5)
OSC_OUTPF1 / OSC_OUT (6)
OSC32_INPC14 / OSC32_IN (3)
OSC32_OUTPC15 / OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (14)
SYS_WKUP1PA0 (14)
SYS_WKUP2PC13 (2)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4)
3PC14 / OSC32_INввод-выводRCC_OSC32_IN
4PC15 / OSC32_OUTввод-выводRCC_OSC32_OUT
5PF0 / OSC_INввод-выводRCC_OSC_IN, TIM1_CH3N (AF6)
6PF1 / OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN6, ADC2_IN6, TIM1_CH1 (AF2)
9PC1ввод-выводADC1_IN7, ADC2_IN7, TIM1_CH2 (AF2)
10PC2ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH3 (AF2)
11PC3ввод-выводADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
12VSSA/VREF-питание—
13VDDA/VREF+питание—
14PA0ввод-выводADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
15PA1ввод-выводADC1_IN2, RTC_REFIN, TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
17PA3ввод-выводADC1_IN4, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC2_IN1, COMP2_INM, COMP4_INM, COMP6_INM, DAC1_OUT1, SPI1_NSS (AF5), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
21PA5ввод-выводADC2_IN2, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
22PA6ввод-выводADC2_IN3, DAC2_OUT1, OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
23PA7ввод-выводADC2_IN4, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
24PC4ввод-выводADC2_IN5, TIM1_ETR (AF2), USART1_TX (AF7)
25PC5ввод-выводADC2_IN11, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN (AF2), TSC_G3_IO1 (AF3), USART1_RX (AF7)
26PB0ввод-выводADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TSC_G3_IO2 (AF3)
27PB1ввод-выводADC1_IN12, COMP4_OUT (AF8), TIM1_CH3N (AF6), TIM3_CH4 (AF2), TSC_G3_IO3 (AF3)
28PB2ввод-выводADC2_IN12, COMP4_INM, TSC_G3_IO4 (AF3)
29PB10ввод-выводTIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
30PB11ввод-выводCOMP6_INP, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7)
31VSSпитание—
32VDDпитание—
33PB12ввод-выводADC2_IN13, TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7)
34PB13ввод-выводADC1_IN13, TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7)
35PB14ввод-выводADC2_IN14, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
36PB15ввод-выводADC2_IN15, COMP6_INM, RTC_REFIN, TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
37PC6ввод-выводCOMP6_OUT (AF7), TIM3_CH1 (AF2)
38PC7ввод-выводTIM3_CH2 (AF2)
39PC8ввод-выводTIM3_CH3 (AF2)
40PC9ввод-выводDAC1_EXTI9, DAC2_EXTI9, TIM3_CH4 (AF2)
41PA8ввод-выводRCC_MCO (AF0), TIM1_CH1 (AF6), USART1_CK (AF7)
42PA9ввод-выводDAC1_EXTI9, DAC2_EXTI9, TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
43PA10ввод-выводCOMP6_OUT (AF8), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
44PA11ввод-выводCAN_RX (AF9), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), USART1_CTS (AF7)
45PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), USART1_DE (AF7), USART1_RTS (AF7)
46PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
47VSSпитание—
48VDDпитание—
49PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TSC_G4_IO4 (AF3), USART2_TX (AF7)
50PA15ввод-выводI2C1_SCL (AF4), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3), USART2_RX (AF7)
51PC10ввод-выводUSART3_TX (AF7)
52PC11ввод-выводUSART3_RX (AF7)
53PC12ввод-выводUSART3_CK (AF7)
54PD2ввод-выводTIM3_ETR (AF2)
55PB3ввод-выводSPI1_SCK (AF5), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TSC_G5_IO1 (AF3), USART2_TX (AF7)
56PB4ввод-выводSPI1_MISO (AF5), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7)
57PB5ввод-выводI2C1_SMBA (AF4), SPI1_MOSI (AF5), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), USART2_CK (AF7)
58PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TSC_G5_IO3 (AF3), USART1_TX (AF7)
59PB7ввод-выводI2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TSC_G5_IO4 (AF3), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводCAN_RX (AF9), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TSC_SYNC (AF3), USART3_RX (AF7)
62PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, DAC2_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), USART3_TX (AF7)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA/VREF+13питание аналоговой части, объединённое с опорным напряжением АЦП
VSS18, 31, 47, 63общий провод (земля)
VSSA/VREF-12общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F303R(6-8)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F303R6STM32F303R6Tx32 КБ12 КБ
STM32F303R8STM32F303R8Tx64 КБ12 КБ

Линейка STM32F303, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F303RB, STM32F303RCSTM32F30363 из 6418: VSS → PF4только у этого: DAC1, DAC2; только у него: ADC3, ADC4, COMP1, COMP3, COMP5, COMP7, DAC, I2C2, I2S2, I2S3, OPAMP1, OPAMP3, OPAMP4, SPI2, SPI3, TIM4, TIM8, UART4, UART5, USB; флеш-память до 64 и 256 КБ; ОЗУ 12 и 40 КБ
STM32F303RD, STM32F303RESTM32F30362 из 6412: VSSA/VREF- → VSSA; 13: VDDA/VREF+ → VDDAтолько у этого: DAC2; только у него: ADC3, ADC4, COMP1, COMP3, COMP5, COMP7, I2C2, I2C3, I2S2, I2S3, OPAMP1, OPAMP3, OPAMP4, SPI2, SPI3, TIM4, TIM8, UART4, UART5, USB; флеш-память до 64 и 512 КБ; ОЗУ 12 и 64 КБ
STM32F301R6, STM32F301R8STM32F30164 из 64выводы совпадают полностьютолько у этого: ADC2, CAN, DAC1, DAC2, SPI1, TIM3, TIM7; только у него: DAC, I2C2, I2C3, I2S2, I2S3, SPI2, SPI3; ОЗУ 12 и 16 КБ
STM32F302R6, STM32F302R8STM32F30264 из 64выводы совпадают полностьютолько у этого: ADC2, DAC1, DAC2, SPI1, TIM3, TIM7; только у него: DAC, I2C2, I2C3, I2S2, I2S3, SPI2, SPI3, USB; ОЗУ 12 и 16 КБ
STM32F334R6, STM32F334R8STM32F33464 из 64выводы совпадают полностьютолько у него: HRTIM1
STM32F302RB, STM32F302RCSTM32F30263 из 6418: VSS → PF4только у этого: DAC1, DAC2, TIM7; только у него: COMP1, DAC, I2C2, I2S2, I2S3, OPAMP1, SPI2, SPI3, TIM4, UART4, UART5, USB; флеш-память до 64 и 256 КБ; ОЗУ 12 и 40 КБ
STM32F302RD, STM32F302RESTM32F30262 из 6412: VSSA/VREF- → VSSA; 13: VDDA/VREF+ → VDDAтолько у этого: DAC2, TIM7; только у него: COMP1, I2C2, I2C3, I2S2, I2S3, OPAMP1, SPI2, SPI3, TIM4, UART4, UART5, USB; флеш-память до 64 и 512 КБ; ОЗУ 12 и 64 КБ
STM32F358RCSTM32F3x862 из 6418: VSS → PF4; 28: PB2 → NPORтолько у этого: DAC1, DAC2; только у него: ADC3, ADC4, COMP1, COMP3, COMP5, COMP7, DAC, I2C2, I2S2, I2S3, OPAMP1, OPAMP3, OPAMP4, SPI2, SPI3, TIM4, TIM8, UART4, UART5; флеш-память до 64 и 256 КБ; ОЗУ 12 и 40 КБ
STM32L471R(E-G)TxSTM32L4x162 из 645: PF0 → PH0; 6: PF1 → PH1
STM32U031R6TxSTM32U0x162 из 647: NRST → PF2; 60: BOOT0 → PF3
STM32U031R8TxSTM32U0x162 из 647: NRST → PF2; 60: BOOT0 → PF3
STM32F030RCSTM32F0x0 Value Line61 из 641: VBAT → VDD; 12: VSSA/VREF- → VSSA; 13: VDDA/VREF+ → VDDAтолько у этого: ADC1, ADC2, CAN, COMP2, COMP4, COMP6, DAC1, DAC2, OPAMP2, TIM2, TSC; только у него: ADC, I2C2, SPI2, TIM14, USART4, USART5, USART6; частота до 72 и 48 МГц; флеш-память до 64 и 256 КБ; ОЗУ 12 и 32 КБ

Частые вопросы

На каких выводах USART1 у STM32F303R6?

В корпусе LQFP64 сигнал USART1_TX выведен на PC4 (вывод 24, AF7) или PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PC5 (вывод 25, AF7) или PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32F303R6 выводы SWD для программатора?

SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F303R6?

I2C1_SCL — PA15 (вывод 50, AF4) или PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PA14 (вывод 49, AF4) или PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32F303R6 в корпусе LQFP64?

51 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F303R6 и STM32F303R8?

Объёмом памяти: STM32F303R6 — 32 КБ флеш-памяти и 12 КБ ОЗУ, STM32F303R8 — 64 КБ флеш-памяти и 12 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F303R6?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?
