STM32F303RB и STM32F303RC в корпусе LQFP64: распиновка

STM32F303RB и STM32F303RC — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 128 и 256 КБ флеш-памяти и 32 и 40 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 52 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
128 и 256 КБ
ОЗУ
32 и 40 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
52
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F303RB, STM32F303RC в корпусе LQFP64, вид сверхуSTM32F303RBSTM32F303RCLQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N2PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPF0-OSC_IN — вывод 5: I2C2_SDA, RCC_OSC_IN, TIM1_CH3N5PF0-OSC_INPF1-OSC_OUT — вывод 6: I2C2_SCL, RCC_OSC_OUT6PF1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN6, ADC2_IN6, COMP7_INM8PC0PC1 — вывод 9: ADC1_IN7, ADC2_IN7, COMP7_INP9PC1PC2 — вывод 10: ADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, COMP7_OUT10PC2PC3 — вывод 11: ADC1_IN9, ADC2_IN9, TIM1_BKIN211PC3VSSA/VREF- — вывод 1212VSSA/VREF-VDDA/VREF+ — вывод 1313VDDA/VREF+PA0 — вывод 14: ADC1_IN1, COMP1_INM, COMP1_OUT, COMP7_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM8_BKIN, TIM8_ETR, TSC_G1_IO1, USART2_CTS14PA0PA1 — вывод 15: ADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, COMP2_INM, COMP2_OUT, OPAMP1_VOUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX16PA2PA3 — вывод 17: ADC1_IN4, COMP2_INP, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX17PA3PF4 — вывод 18: ADC1_IN5, COMP1_OUT18PF4VDD — вывод 1919VDDPA4 — вывод 20: ADC2_IN1, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC_OUT1, I2S3_WS, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI1_NSS, SPI3_NSS, TIM3_CH2, TSC_G2_IO1, USART2_CK20PA4PA5 — вывод 21: ADC2_IN2, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC_OUT2, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO221PA5PA6 — вывод 22: ADC2_IN3, COMP1_OUT, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, TSC_G2_IO322PA6PA7 — вывод 23: ADC2_IN4, COMP2_INP, COMP2_OUT, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, TSC_G2_IO423PA7PC4 — вывод 24: ADC2_IN5, USART1_TX24PC4PC5 — вывод 25: ADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TSC_G3_IO1, USART1_RX25PC5PB0 — вывод 26: ADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, TSC_G3_IO226PB0PB1 — вывод 27: ADC3_IN1, COMP4_OUT, OPAMP3_VOUT, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, TSC_G3_IO327PB1PB2 — вывод 28: ADC2_IN12, ADC3_EXTI2, ADC4_EXTI2, COMP4_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, TSC_G3_IO428PB2PB10 — вывод 29: COMP5_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM_SEC, TIM2_CH3, TSC_SYNC, USART3_TX29PB10PB11 — вывод 30: ADC1_EXTI11, ADC2_EXTI11, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, TIM2_CH4, TSC_G6_IO1, USART3_RX30PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: ADC4_IN3, COMP3_INM, I2C2_SMBA, I2S2_WS, OPAMP4_VOUT, SPI2_NSS, TIM1_BKIN, TSC_G6_IO2, USART3_CK33PB12PB13 — вывод 34: ADC3_IN5, COMP5_INP, I2S2_CK, OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTS34PB13PB14 — вывод 35: ADC4_IN4, COMP3_INP, I2S2_ext_SD, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTS35PB14PB15 — вывод 36: ADC1_EXTI15, ADC2_EXTI15, ADC4_IN5, COMP6_INM, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N36PB15PC6 — вывод 37: COMP6_OUT, I2S2_MCK, TIM3_CH1, TIM8_CH137PC6PC7 — вывод 38: COMP5_OUT, I2S3_MCK, TIM3_CH2, TIM8_CH238PC7PC8 — вывод 39: COMP3_OUT, TIM3_CH3, TIM8_CH339PC8PC9 — вывод 40: DAC_EXTI9, I2S_CKIN, TIM3_CH4, TIM8_BKIN2, TIM8_CH440PC9PA8 — вывод 41: COMP3_OUT, I2C2_SMBA, I2S2_MCK, RCC_MCO, TIM1_CH1, TIM4_ETR, USART1_CK41PA8PA9 — вывод 42: COMP5_OUT, DAC_EXTI9, I2C2_SCL, I2S3_MCK, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TX42PA9PA10 — вывод 43: COMP6_OUT, I2C2_SDA, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TIM8_BKIN, TSC_G4_IO2, USART1_RX43PA10PA11 — вывод 44: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, COMP1_OUT, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS, USB_DM44PA11PA12 — вывод 45: CAN_TX, COMP2_OUT, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS, USB_DP45PA12PA13 — вывод 46: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, TSC_G4_IO3, USART3_CTS46PA13VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 — вывод 49: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TIM8_CH2, TSC_G4_IO4, USART2_TX49PA14PA15 — вывод 50: ADC1_EXTI15, ADC2_EXTI15, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TIM8_CH1, USART2_RX50PA15PC10 — вывод 51: I2S3_CK, SPI3_SCK, TIM8_CH1N, UART4_TX, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD, SPI3_MISO, TIM8_CH2N, UART4_RX, USART3_RX52PC11PC12 — вывод 53: I2S3_SD, SPI3_MOSI, TIM8_CH3N, UART5_TX, USART3_CK53PC12PD2 — вывод 54: ADC3_EXTI2, ADC4_EXTI2, TIM3_ETR, TIM8_BKIN, UART5_RX54PD2PB3 — вывод 55: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TIM8_CH1N, TSC_G5_IO1, USART2_TX55PB3PB4 — вывод 56: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TIM8_CH2N, TSC_G5_IO2, USART2_RX56PB4PB5 — вывод 57: I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, TIM8_CH3N, USART2_CK57PB5PB6 — вывод 58: I2C1_SCL, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_CH1, TIM8_ETR, TSC_G5_IO3, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TIM8_BKIN, TSC_G5_IO4, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: CAN_RX, COMP1_OUT, I2C1_SCL, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TIM8_CH2, TSC_SYNC61PB8PB9 — вывод 62: CAN_TX, COMP2_OUT, DAC_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH1, TIM4_CH4, TIM8_CH362PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

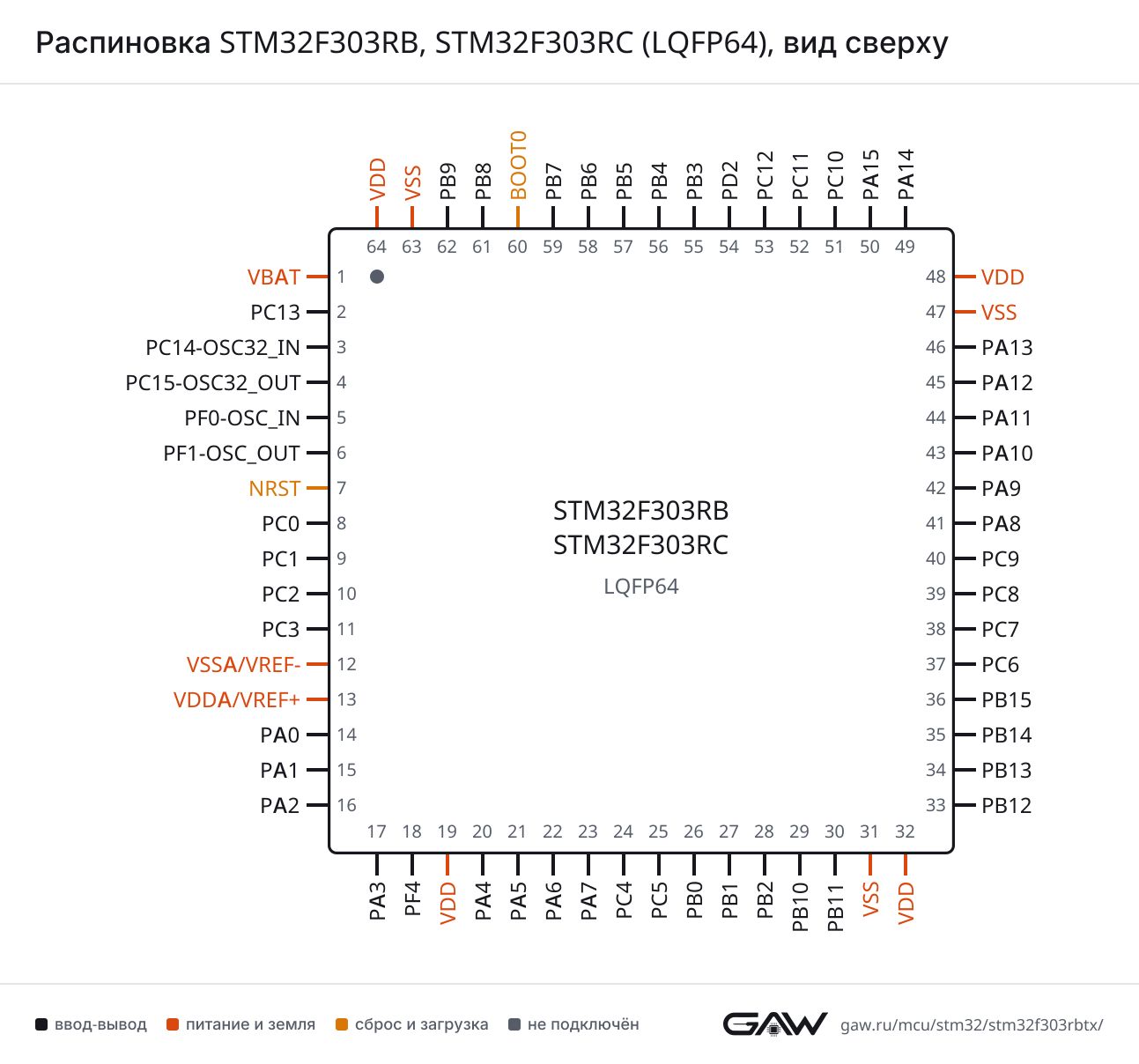

Распиновка STM32F303RB, STM32F303RC (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1293 × 1208 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7)
CTSPA11 (44, AF7)
DEPA12 (45, AF7)
RTSPA12 (45, AF7)
RXPC5 (25, AF7), PA10 (43, AF7), PB7 (59, AF7)
TXPC4 (24, AF7), PA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7), PB5 (57, AF7)
CTSPA0 (14, AF7)
DEPA1 (15, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7), PA15 (50, AF7), PB4 (56, AF7)
TXPA2 (16, AF7), PA14 (49, AF7), PB3 (55, AF7)
USART3CKPB12 (33, AF7), PC12 (53, AF7)
CTSPB13 (34, AF7), PA13 (46, AF7)
DEPB14 (35, AF7)
RTSPB14 (35, AF7)
RXPB11 (30, AF7), PC11 (52, AF7)
TXPB10 (29, AF7), PC10 (51, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (52, AF5)
TXPC10 (51, AF5)
UART5RXPD2 (54, AF5)
TXPC12 (53, AF5)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PB4 (56, AF5)
MOSIPA7 (23, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PA15 (50, AF5)
SCKPA5 (21, AF5), PB3 (55, AF5)
SPI2MISOPB14 (35, AF5)
MOSIPB15 (36, AF5)
NSSPB12 (33, AF5)
SCKPB13 (34, AF5)
SPI3MISOPC11 (52, AF6), PB4 (56, AF6)
MOSIPC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (50, AF6)
SCKPC10 (51, AF6), PB3 (55, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (40, AF5)
I2S2CKPB13 (34, AF5)
ext_SDPB14 (35, AF5)
MCKPC6 (37, AF6), PA8 (41, AF5)
SDPB15 (36, AF5)
WSPB12 (33, AF5)
I2S3CKPC10 (51, AF6), PB3 (55, AF6)
ext_SDPC11 (52, AF6), PB4 (56, AF6)
MCKPC7 (38, AF6), PA9 (42, AF5)
SDPC12 (53, AF6), PB5 (57, AF6)
WSPA4 (20, AF6), PA15 (50, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (50, AF4), PB6 (58, AF4), PB8 (61, AF4)
SDAPA14 (49, AF4), PB7 (59, AF4), PB9 (62, AF4)
SMBAPB5 (57, AF4)
I2C2SCLPF1-OSC_OUT (6, AF4), PA9 (42, AF4)
SDAPF0-OSC_IN (5, AF4), PA10 (43, AF4)
SMBAPB12 (33, AF4), PA8 (41, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (44, AF9), PB8 (61, AF9)
TXPA12 (45, AF9), PB9 (62, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (44, AF14)
DPPA12 (45, AF14)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN1PA0 (14)
IN2PA1 (15)
IN3PA2 (16)
IN4PA3 (17)
IN5PF4 (18)
IN6PC0 (8)
IN7PC1 (9)
IN8PC2 (10)
IN9PC3 (11)
ADC2EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN1PA4 (20)
IN2PA5 (21)
IN3PA6 (22)
IN4PA7 (23)
IN5PC4 (24)
IN6PC0 (8)
IN7PC1 (9)
IN8PC2 (10)
IN9PC3 (11)
IN11PC5 (25)
IN12PB2 (28)
ADC3EXTI2PC2 (10), PA2 (16), PB2 (28), PD2 (54)
IN1PB1 (27)
IN5PB13 (34)
IN12PB0 (26)
ADC4EXTI2PC2 (10), PA2 (16), PB2 (28), PD2 (54)
IN3PB12 (33)
IN4PB14 (35)
IN5PB15 (36)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (14), PA4 (20), PA5 (21)
INPPA1 (15)
OUTPA0 (14, AF8), PF4 (18, AF2), PA6 (22, AF8), PA11 (44, AF8), PB8 (61, AF8)
COMP2INMPA2 (16), PA4 (20), PA5 (21)
INPPA3 (17), PA7 (23)
OUTPA2 (16, AF8), PA7 (23, AF8), PA12 (45, AF8), PB9 (62, AF8)
COMP3INMPA4 (20), PA5 (21), PB12 (33)
INPPB14 (35)
OUTPC8 (39, AF7), PA8 (41, AF8)
COMP4INMPA4 (20), PA5 (21), PB2 (28)
INPPB0 (26)
OUTPB1 (27, AF8)
COMP5INMPA4 (20), PA5 (21), PB10 (29)
INPPB13 (34)
OUTPC7 (38, AF7), PA9 (42, AF8)
COMP6INMPA4 (20), PA5 (21), PB15 (36)
INPPB11 (30)
OUTPC6 (37, AF7), PA10 (43, AF8)
COMP7INMPC0 (8), PA4 (20), PA5 (21)
INPPC1 (9), PA0 (14)
OUTPC2 (10, AF3)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA3 (17), PC5 (25)
VINM_SECPA3 (17), PC5 (25)
VINPPA1 (15), PA3 (17), PA5 (21), PA7 (23)
VINP_SECPA1 (15), PA3 (17), PA5 (21), PA7 (23)
VOUTPA2 (16)
OPAMP2VINMPA5 (21), PC5 (25)
VINM_SECPA5 (21), PC5 (25)
VINPPA7 (23), PB0 (26), PB14 (35)
VINP_SECPA7 (23), PB0 (26), PB14 (35)
VOUTPA6 (22)
OPAMP3VINMPB2 (28), PB10 (29)
VINM_SECPB2 (28), PB10 (29)
VINPPA1 (15), PA5 (21), PB0 (26), PB13 (34)
VINP_SECPA1 (15), PA5 (21), PB0 (26), PB13 (34)
VOUTPB1 (27)
OPAMP4VINMPB10 (29)
VINM_SECPB10 (29)
VINPPA4 (20), PB11 (30), PB13 (34)
VINP_SECPA4 (20), PB11 (30), PB13 (34)
VOUTPB12 (33)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF6), PB12 (33, AF6), PA14 (49, AF6), PA15 (50, AF9), PB8 (61, AF12)
BKIN2PC3 (11, AF6), PA11 (44, AF12)
CH1PA8 (41, AF6)
CH1NPC13 (2, AF4), PA7 (23, AF6), PB13 (34, AF6), PA11 (44, AF6)
CH2PA9 (42, AF6)
CH2NPB0 (26, AF6), PB14 (35, AF6), PA12 (45, AF6)
CH3PA10 (43, AF6)
CH3NPF0-OSC_IN (5, AF6), PB1 (27, AF6), PB15 (36, AF4)
CH4PA11 (44, AF11)
ETRPA12 (45, AF11)
TIM2CH1PA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
CH2PA1 (15, AF1), PB3 (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1), PA9 (42, AF10)
CH4PA3 (17, AF1), PB11 (30, AF1), PA10 (43, AF10)
ETRPA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2)
CH2PA4 (20, AF2), PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2), PB7 (59, AF10)
ETRPD2 (54, AF2), PB3 (55, AF10)
TIM4CH1PA11 (44, AF10), PB6 (58, AF2)
CH2PA12 (45, AF10), PB7 (59, AF2)
CH3PA13 (46, AF10), PB8 (61, AF2)
CH4PB9 (62, AF2)
ETRPA8 (41, AF10), PB3 (55, AF2)
TIM8BKINPA0 (14, AF9), PA6 (22, AF4), PA10 (43, AF11), PD2 (54, AF4), PB7 (59, AF5)
BKIN2PC9 (40, AF6), PB6 (58, AF10)
CH1PC6 (37, AF4), PA15 (50, AF2), PB6 (58, AF5)
CH1NPA7 (23, AF4), PC10 (51, AF4), PB3 (55, AF4)
CH2PC7 (38, AF4), PA14 (49, AF5), PB8 (61, AF10)
CH2NPB0 (26, AF4), PC11 (52, AF4), PB4 (56, AF4)
CH3PC8 (39, AF4), PB9 (62, AF10)
CH3NPB1 (27, AF4), PC12 (53, AF4), PB5 (57, AF3)
CH4PC9 (40, AF4)
ETRPA0 (14, AF10), PB6 (58, AF6)
TIM15BKINPA9 (42, AF9)
CH1PA2 (16, AF9), PB14 (35, AF1)
CH1NPA1 (15, AF9), PB15 (36, AF2)
CH2PA3 (17, AF9), PB15 (36, AF1)
TIM16BKINPB5 (57, AF1)
CH1PA6 (22, AF1), PA12 (45, AF1), PB4 (56, AF1), PB8 (61, AF1)
CH1NPA13 (46, AF1), PB6 (58, AF1)
TIM17BKINPA10 (43, AF1), PB4 (56, AF10)
CH1PA7 (23, AF1), PB5 (57, AF10), PB9 (62, AF1)
CH1NPB7 (59, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2)
OUT_CALIBPC13 (2)
REFINPA1 (15, AF0), PB15 (36, AF0)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (14, AF3)
G1_IO2PA1 (15, AF3)
G1_IO3PA2 (16, AF3)
G1_IO4PA3 (17, AF3)
G2_IO1PA4 (20, AF3)
G2_IO2PA5 (21, AF3)
G2_IO3PA6 (22, AF3)
G2_IO4PA7 (23, AF3)
G3_IO1PC5 (25, AF3)
G3_IO2PB0 (26, AF3)
G3_IO3PB1 (27, AF3)
G3_IO4PB2 (28, AF3)
G4_IO1PA9 (42, AF3)
G4_IO2PA10 (43, AF3)
G4_IO3PA13 (46, AF3)
G4_IO4PA14 (49, AF3)
G5_IO1PB3 (55, AF3)
G5_IO2PB4 (56, AF3)
G5_IO3PB6 (58, AF3)
G5_IO4PB7 (59, AF3)
G6_IO1PB11 (30, AF3)
G6_IO2PB12 (33, AF3)
G6_IO3PB13 (34, AF3)
G6_IO4PB14 (35, AF3)
SYNCPB10 (29, AF3), PB8 (61, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49, AF0)
JTDIPA15 (50, AF0)
JTDO-TRACESWOPB3 (55, AF0)
JTMS-SWDIOPA13 (46, AF0)
NJTRSTPB4 (56, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (41, AF0)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (14)
SYS_WKUP1PA0 (14)
SYS_WKUP2PC13 (2)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4)
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
5PF0-OSC_INввод-выводI2C2_SDA (AF4), RCC_OSC_IN, TIM1_CH3N (AF6)
6PF1-OSC_OUTввод-выводI2C2_SCL (AF4), RCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN6, ADC2_IN6, COMP7_INM
9PC1ввод-выводADC1_IN7, ADC2_IN7, COMP7_INP
10PC2ввод-выводADC1_IN8, ADC2_IN8, ADC3_EXTI2, ADC4_EXTI2, COMP7_OUT (AF3)
11PC3ввод-выводADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6)
12VSSA/VREF-питание—
13VDDA/VREF+питание—
14PA0ввод-выводADC1_IN1, COMP1_INM, COMP1_OUT (AF8), COMP7_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_BKIN (AF9), TIM8_ETR (AF10), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
15PA1ввод-выводADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, COMP2_INM, COMP2_OUT (AF8), OPAMP1_VOUT, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
17PA3ввод-выводADC1_IN4, COMP2_INP, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
18PF4ввод-выводADC1_IN5, COMP1_OUT (AF2)
19VDDпитание—
20PA4ввод-выводADC2_IN1, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC_OUT1, I2S3_WS (AF6), OPAMP4_VINP, OPAMP4_VINP_SEC, SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
21PA5ввод-выводADC2_IN2, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC_OUT2, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
22PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TIM8_BKIN (AF4), TSC_G2_IO3 (AF3)
23PA7ввод-выводADC2_IN4, COMP2_INP, COMP2_OUT (AF8), OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TIM8_CH1N (AF4), TSC_G2_IO4 (AF3)
24PC4ввод-выводADC2_IN5, USART1_TX (AF7)
25PC5ввод-выводADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TSC_G3_IO1 (AF3), USART1_RX (AF7)
26PB0ввод-выводADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TIM8_CH2N (AF4), TSC_G3_IO2 (AF3)
27PB1ввод-выводADC3_IN1, COMP4_OUT (AF8), OPAMP3_VOUT, TIM1_CH3N (AF6), TIM3_CH4 (AF2), TIM8_CH3N (AF4), TSC_G3_IO3 (AF3)
28PB2ввод-выводADC2_IN12, ADC3_EXTI2, ADC4_EXTI2, COMP4_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, TSC_G3_IO4 (AF3)
29PB10ввод-выводCOMP5_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM_SEC, TIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
30PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7)
31VSSпитание—
32VDDпитание—
33PB12ввод-выводADC4_IN3, COMP3_INM, I2C2_SMBA (AF4), I2S2_WS (AF5), OPAMP4_VOUT, SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7)
34PB13ввод-выводADC3_IN5, COMP5_INP, I2S2_CK (AF5), OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7)
35PB14ввод-выводADC4_IN4, COMP3_INP, I2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
36PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC4_IN5, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
37PC6ввод-выводCOMP6_OUT (AF7), I2S2_MCK (AF6), TIM3_CH1 (AF2), TIM8_CH1 (AF4)
38PC7ввод-выводCOMP5_OUT (AF7), I2S3_MCK (AF6), TIM3_CH2 (AF2), TIM8_CH2 (AF4)
39PC8ввод-выводCOMP3_OUT (AF7), TIM3_CH3 (AF2), TIM8_CH3 (AF4)
40PC9ввод-выводDAC_EXTI9, I2S_CKIN (AF5), TIM3_CH4 (AF2), TIM8_BKIN2 (AF6), TIM8_CH4 (AF4)
41PA8ввод-выводCOMP3_OUT (AF8), I2C2_SMBA (AF4), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
42PA9ввод-выводCOMP5_OUT (AF8), DAC_EXTI9, I2C2_SCL (AF4), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
43PA10ввод-выводCOMP6_OUT (AF8), I2C2_SDA (AF4), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TIM8_BKIN (AF11), TSC_G4_IO2 (AF3), USART1_RX (AF7)
44PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USB_DM (AF14)
45PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF14)
46PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
47VSSпитание—
48VDDпитание—
49PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TIM8_CH2 (AF5), TSC_G4_IO4 (AF3), USART2_TX (AF7)
50PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1 (AF2), USART2_RX (AF7)
51PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), TIM8_CH1N (AF4), UART4_TX (AF5), USART3_TX (AF7)
52PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD (AF6), SPI3_MISO (AF6), TIM8_CH2N (AF4), UART4_RX (AF5), USART3_RX (AF7)
53PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), TIM8_CH3N (AF4), UART5_TX (AF5), USART3_CK (AF7)
54PD2ввод-выводADC3_EXTI2, ADC4_EXTI2, TIM3_ETR (AF2), TIM8_BKIN (AF4), UART5_RX (AF5)
55PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TIM8_CH1N (AF4), TSC_G5_IO1 (AF3), USART2_TX (AF7)
56PB4ввод-выводI2S3_ext_SD (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TIM8_CH2N (AF4), TSC_G5_IO2 (AF3), USART2_RX (AF7)
57PB5ввод-выводI2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), TIM8_CH3N (AF3), USART2_CK (AF7)
58PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TIM8_BKIN2 (AF10), TIM8_CH1 (AF5), TIM8_ETR (AF6), TSC_G5_IO3 (AF3), USART1_TX (AF7)
59PB7ввод-выводI2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TIM8_BKIN (AF5), TSC_G5_IO4 (AF3), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводCAN_RX (AF9), COMP1_OUT (AF8), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TIM8_CH2 (AF10), TSC_SYNC (AF3)
62PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), TIM4_CH4 (AF2), TIM8_CH3 (AF10)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA/VREF+13питание аналоговой части, объединённое с опорным напряжением АЦП
VSS31, 47, 63общий провод (земля)
VSSA/VREF-12общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F303R(B-C)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F303RBSTM32F303RBTx128 КБ32 КБ
STM32F303RCSTM32F303RCTx256 КБ40 КБ

Линейка STM32F303, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F303R6, STM32F303R8STM32F30363 из 6418: PF4 → VSS
STM32F303RD, STM32F303RESTM32F30361 из 6412: VSSA/VREF- → VSSA; 13: VDDA/VREF+ → VDDA; 18: PF4 → VSS
STM32F302RB, STM32F302RCSTM32F30264 из 64выводы совпадают полностью
STM32F301R6, STM32F301R8STM32F30163 из 6418: PF4 → VSS
STM32F302R6, STM32F302R8STM32F30263 из 6418: PF4 → VSS
STM32F334R6, STM32F334R8STM32F33463 из 6418: PF4 → VSS
STM32F358RCSTM32F3x863 из 6428: PB2 → NPOR
STM32F302RD, STM32F302RESTM32F30261 из 6412: VSSA/VREF- → VSSA; 13: VDDA/VREF+ → VDDA; 18: PF4 → VSS
STM32L471R(E-G)TxSTM32L4x161 из 645: PF0 → PH0; 6: PF1 → PH1; 18: PF4 → VSS
STM32U031R6TxSTM32U0x161 из 647: NRST → PF2; 18: PF4 → VSS; 60: BOOT0 → PF3
STM32U031R8TxSTM32U0x161 из 647: NRST → PF2; 18: PF4 → VSS; 60: BOOT0 → PF3
STM32F030RCSTM32F0x0 Value Line60 из 641: VBAT → VDD; 12: VSSA/VREF- → VSSA; 13: VDDA/VREF+ → VDDA; 18: PF4 → VSS

Частые вопросы

На каких выводах USART1 у STM32F303RB?

В корпусе LQFP64 сигнал USART1_TX выведен на PC4 (вывод 24, AF7) или PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PC5 (вывод 25, AF7) или PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32F303RB выводы SWD для программатора?

SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F303RB?

I2C1_SCL — PA15 (вывод 50, AF4) или PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PA14 (вывод 49, AF4) или PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32F303RB в корпусе LQFP64?

52 из 64. Ещё 10 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F303RB и STM32F303RC?

Объёмом памяти: STM32F303RB — 128 КБ флеш-памяти и 32 КБ ОЗУ, STM32F303RC — 256 КБ флеш-памяти и 40 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F303RB?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
