STM32U031R8 в корпусе LQFP64: распиновка

STM32U031R8 — микроконтроллер STM32U0 на ядре Cortex-M0+: 64 КБ флеш-памяти и 12 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 53 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
64 КБ
ОЗУ
12 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
53

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32U031R8 в корпусе LQFP64, вид сверхуSTM32U031R8LQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: LPTIM1_CH3, PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN12PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN4PC15-OSC32_OUTPF0-OSC_IN — вывод 5: RCC_OSC_IN5PF0-OSC_INPF1-OSC_OUT — вывод 6: RCC_OSC_EN, RCC_OSC_OUT6PF1-OSC_OUTPF2-NRST — вывод 7: RCC_MCO7PF2-NRSTPC0 — вывод 8: ADC1_IN0, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, LPUART2_TX8PC0PC1 — вывод 9: ADC1_IN1, I2C3_SDA, LPTIM1_CH1, LPUART1_TX, LPUART2_RX9PC1PC2 — вывод 10: ADC1_IN2, LPTIM1_IN2, RCC_MCO2, SPI2_MISO10PC2PC3 — вывод 11: ADC1_IN3, LPTIM1_ETR, LPTIM2_ETR, SPI2_MOSI, USART4_CK11PC3VSSA/VREF- — вывод 1212VSSA/VREF-VDDA/VREF+ — вывод 1313VDDA/VREF+PA0 — вывод 14: ADC1_IN4, COMP1_INM, COMP1_OUT, OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TX14PA0PA1 — вывод 15: ADC1_IN5, COMP1_INP, LPTIM1_CH2, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, SPI2_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RX15PA1PA2 — вывод 16: ADC1_IN6, LPUART1_TX, PWR_WKUP4, RCC_LSCO, TIM15_CH1, TIM2_CH3, USART2_TX16PA2PA3 — вывод 17: ADC1_IN7, LPUART1_RX, OPAMP1_VOUT, TIM15_CH2, TIM2_CH4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN8, COMP1_INM, DAC1_OUT1, LPTIM2_CH1, SPI1_NSS, USART2_CK20PA4PA5 — вывод 21: ADC1_IN9, COMP1_INM, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_TX21PA5PA6 — вывод 22: ADC1_IN10, COMP1_OUT, I2C2_SDA, I2C3_SDA, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G5_IO1, USART3_CTS22PA6PA7 — вывод 23: ADC1_IN14, I2C2_SCL, I2C3_SCL, LPTIM2_CH2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, USART3_RX23PA7PC4 — вывод 24: ADC1_IN15, COMP1_INM, USART3_TX24PC4PC5 — вывод 25: ADC1_IN16, COMP1_INP, PWR_WKUP5, TAMP_IN4, USART3_RX25PC5PB0 — вывод 26: ADC1_IN17, COMP1_OUT, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TSC_G5_IO2, USART3_CK26PB0PB1 — вывод 27: ADC1_IN18, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM1_CH3N, TIM3_CH4, TSC_SYNC, USART3_DE, USART3_RTS27PB1PB2 — вывод 28: COMP1_INP, LPTIM1_CH1, RTC_OUT228PB2PB10 — вывод 29: COMP1_OUT, I2C2_SCL, LPUART1_RX, LPUART2_RX, SPI2_SCK, TIM2_CH3, TSC_G5_IO3, USART3_TX29PB10PB11 — вывод 30: ADC1_EXTI11, I2C2_SDA, LPUART1_TX, LPUART2_TX, TIM2_CH4, TSC_G5_IO4, USART3_RX30PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK33PB12PB13 — вывод 34: I2C2_SCL, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS34PB13PB14 — вывод 35: I2C2_SDA, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTS35PB14PB15 — вывод 36: PWR_WKUP7, RTC_REFIN, SPI2_MOSI, TAMP_IN3, TIM15_CH2, TIM1_CH3N, TSC_G1_IO436PB15PC6 — вывод 37: COMP1_INP, LPUART2_TX, TIM3_CH1, TSC_G4_IO137PC6PC7 — вывод 38: LPTIM2_CH2, LPUART2_RX, TIM3_CH2, TSC_G4_IO238PC7PC8 — вывод 39: TIM3_CH3, TSC_G4_IO339PC8PC9 — вывод 40: DAC1_EXTI9, TIM3_CH4, TSC_G4_IO440PC9PA8 — вывод 41: LPTIM2_CH1, RCC_MCO, RCC_MCO2, TIM1_CH1, TSC_G7_IO1, USART1_CK41PA8PA9 — вывод 42: COMP1_INP, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G7_IO2, USART1_TX42PA9PA10 — вывод 43: I2C1_SDA, I2C2_SDA, RCC_MCO2, SPI2_NSS, TIM1_CH3, TSC_G7_IO3, USART1_RX43PA10PA11 [PA9] — вывод 44: ADC1_EXTI11, COMP1_OUT, SPI1_MISO, SPI2_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS44PA11PA12 [PA10] — вывод 45: SPI1_MOSI, SPI2_MOSI, TIM1_ETR, USART1_DE, USART1_RTS45PA12PA13 (SWDIO) — вывод 46: DEBUG_JTMS-SWDIO, IR_OUT, TSC_G7_IO446PA13 (SWDIO)VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 (SWCLK) — вывод 49: DEBUG_JTCK-SWCLK, LPTIM1_CH1, TSC_G3_IO449PA14 (SWCLK)PA15 — вывод 50: DEBUG_JTDI, SPI1_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, USART2_RX, USART3_DE, USART3_RTS, USART4_DE, USART4_RTS50PA15PC10 — вывод 51: TSC_G3_IO2, USART3_TX, USART4_TX51PC10PC11 — вывод 52: ADC1_EXTI11, TSC_G3_IO3, USART3_RX, USART4_RX52PC11PC12 — вывод 53: USART3_CK, USART4_CK53PC12PD2 — вывод 54: TIM3_ETR, TSC_SYNC, USART3_DE, USART3_RTS54PD2PB3 — вывод 55: DEBUG_JTDO-SWO, I2C2_SCL, I2C3_SCL, LPTIM1_CH3, SPI1_SCK, TIM2_CH2, USART1_DE, USART1_RTS55PB3PB4 — вывод 56: I2C2_SDA, I2C3_SDA, LPTIM1_CH4, SPI1_MISO, TIM3_CH1, TSC_G2_IO1, USART1_CTS56PB4PB5 — вывод 57: LPTIM1_IN1, SPI1_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CK57PB5PB6 — вывод 58: I2C1_SCL, I2C2_SCL, LPTIM1_ETR, LPUART2_TX, TIM16_CH1N, TSC_G2_IO3, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, I2C2_SDA, LPTIM1_IN2, LPUART2_RX, TSC_G2_IO4, USART1_RX, USART4_CTS59PB7PF3-BOOT0 (BOOT0) — вывод 6060PF3-BOOT0 (BOOT0)PB8 — вывод 61: I2C1_SCL, I2C2_SCL, LPTIM1_IN2, TIM16_CH1, USART3_TX61PB8PB9 — вывод 62: DAC1_EXTI9, I2C1_SDA, I2C2_SDA, IR_OUT, LPTIM1_CH4, SPI2_NSS, USART3_RX62PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

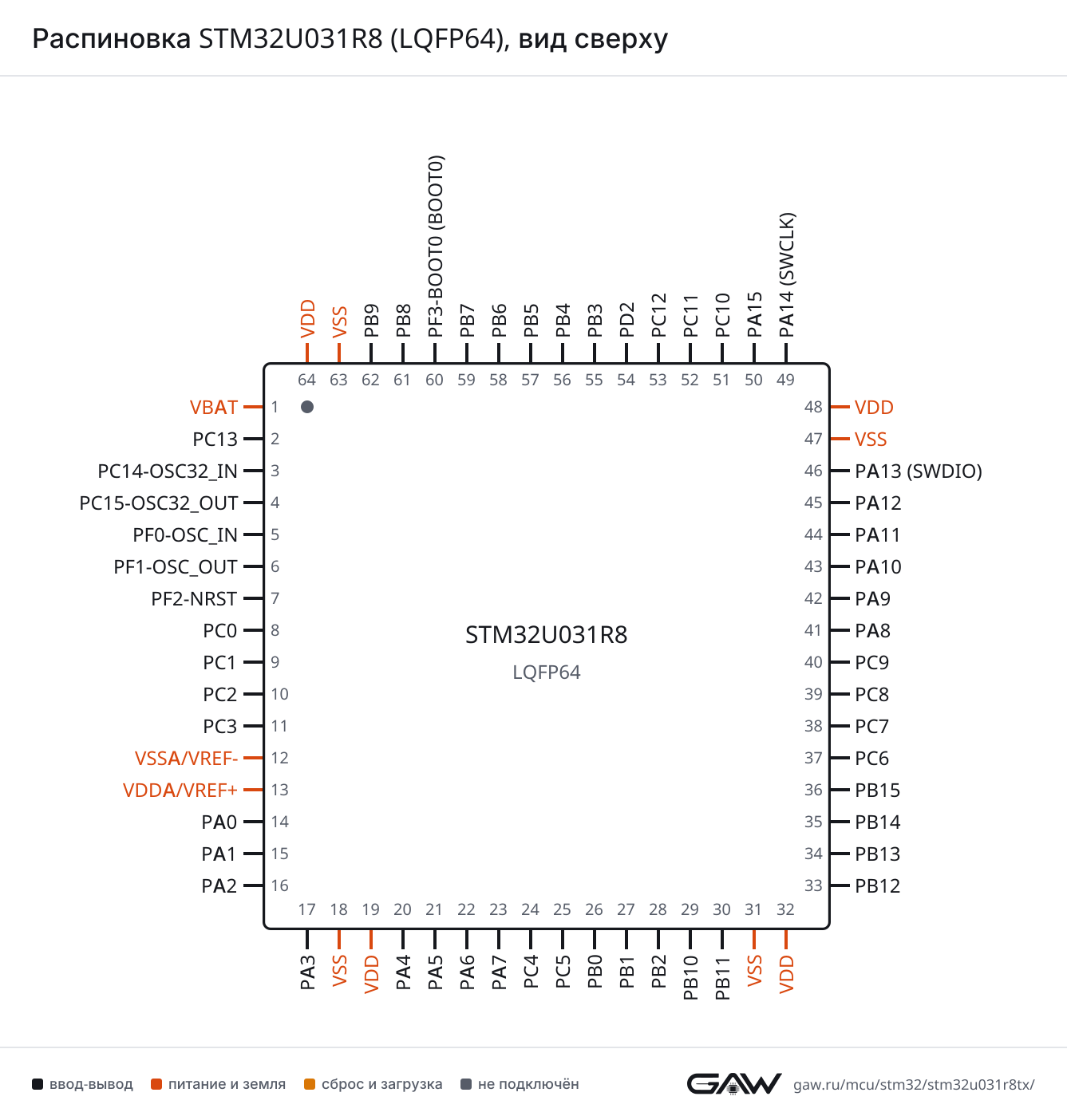

Распиновка STM32U031R8 (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1337 × 1404 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7), PB5 (57, AF7)
CTSPA11 (44, AF7), PB4 (56, AF7)
DEPA12 (45, AF7), PB3 (55, AF7)
RTSPA12 (45, AF7), PB3 (55, AF7)
RXPA10 (43, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0 (14, AF7)
DEPA1 (15, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7), PA15 (50, AF3)
TXPA2 (16, AF7)
USART3CKPB0 (26, AF7), PB12 (33, AF7), PC12 (53, AF7)
CTSPA6 (22, AF7), PB13 (34, AF7)
DEPB1 (27, AF7), PB14 (35, AF7), PA15 (50, AF7), PD2 (54, AF7)
RTSPB1 (27, AF7), PB14 (35, AF7), PA15 (50, AF7), PD2 (54, AF7)
RXPA7 (23, AF7), PC5 (25, AF7), PB11 (30, AF7), PC11 (52, AF7), PB9 (62, AF7)
TXPA5 (21, AF7), PC4 (24, AF7), PB10 (29, AF7), PC10 (51, AF7), PB8 (61, AF7)
USART4CKPC3 (11, AF8), PC12 (53, AF8)
CTSPB7 (59, AF8)
DEPA15 (50, AF8)
RTSPA15 (50, AF8)
RXPA1 (15, AF8), PC11 (52, AF8)
TXPA0 (14, AF8), PC10 (51, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (22, AF8), PB13 (34, AF8)
DEPB1 (27, AF8), PB12 (33, AF8)
RTSPB1 (27, AF8), PB12 (33, AF8)
RXPC0 (8, AF8), PA3 (17, AF8), PB10 (29, AF8)
TXPC1 (9, AF8), PA2 (16, AF8), PB11 (30, AF8)
LPUART2CTSPB0 (26, AF8)
DEPB1 (27, AF10)
RTSPB1 (27, AF10)
RXPC1 (9, AF10), PB10 (29, AF10), PC7 (38, AF8), PB7 (59, AF10)
TXPC0 (8, AF10), PB11 (30, AF10), PC6 (37, AF8), PB6 (58, AF10)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PA11 (44, AF5), PB4 (56, AF5)
MOSIPA7 (23, AF5), PA12 (45, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PB0 (26, AF5), PA15 (50, AF5)
SCKPA1 (15, AF5), PA5 (21, AF5), PB3 (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5), PA11 (44, AF6)
MOSIPC3 (11, AF5), PB15 (36, AF5), PA12 (45, AF6)
NSSPB12 (33, AF5), PA10 (43, AF6), PB9 (62, AF5)
SCKPA1 (15, AF6), PB10 (29, AF5), PB13 (34, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (42, AF4), PB6 (58, AF4), PB8 (61, AF4)
SDAPA10 (43, AF4), PB7 (59, AF4), PB9 (62, AF4)
I2C2SCLPA7 (23, AF3), PB10 (29, AF4), PB13 (34, AF4), PA9 (42, AF5), PB3 (55, AF3), PB6 (58, AF5), PB8 (61, AF3)
SDAPA6 (22, AF3), PB11 (30, AF4), PB14 (35, AF4), PA10 (43, AF5), PB4 (56, AF3), PB7 (59, AF5), PB9 (62, AF3)
I2C3SCLPC0 (8, AF4), PA7 (23, AF4), PB3 (55, AF4)
SDAPC1 (9, AF4), PA6 (22, AF4), PB4 (56, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (30), PA11 (44), PC11 (52)
IN0PC0 (8)
IN1PC1 (9)
IN2PC2 (10)
IN3PC3 (11)
IN4PA0 (14)
IN5PA1 (15)
IN6PA2 (16)
IN7PA3 (17)
IN8PA4 (20)
IN9PA5 (21)
IN10PA6 (22)
IN14PA7 (23)
IN15PC4 (24)
IN16PC5 (25)
IN17PB0 (26)
IN18PB1 (27)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (14), PA4 (20), PA5 (21), PC4 (24), PB1 (27)
INPPA1 (15), PC5 (25), PB2 (28), PC6 (37), PA9 (42)
OUTPA0 (14, AF12), PA6 (22, AF6), PB0 (26, AF12), PB10 (29, AF12), PA11 (44, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (15)
VINPPA0 (14)
VOUTPA3 (17)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF1), PB12 (33, AF1)
BKIN2PA11 (44, AF2)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (26, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (27, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
ETRPA12 (45, AF1)
TIM2CH1PA0 (14), PA5 (21, AF1), PA15 (50, AF1)
CH2PA1 (15, AF1), PB3 (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1)
CH4PA3 (17, AF1), PB11 (30, AF1)
ETRPA0 (14, AF14), PA5 (21, AF2), PA15 (50, AF2)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM15BKINPB12 (33, AF14), PA9 (42, AF14)
CH1PA2 (16, AF14), PB14 (35, AF14)
CH1NPA1 (15, AF14), PB13 (34, AF14)
CH2PA3 (17, AF14), PB15 (36, AF14)
TIM16BKINPB5 (57, AF14)
CH1PA6 (22, AF14), PB8 (61, AF14)
CH1NPB6 (58, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PC1 (9, AF1), PB2 (28, AF1), PA14 (SWCLK) (49, AF1)
CH2PA1 (15, AF2)
CH3PC13 (2, AF2), PB3 (55, AF2)
CH4PB4 (56, AF1), PB9 (62, AF14)
ETRPC3 (11, AF1), PB6 (58, AF1)
IN1PC0 (8, AF1), PB5 (57, AF1)
IN2PC2 (10, AF1), PB7 (59, AF1), PB8 (61, AF1)
LPTIM2CH1PA4 (20, AF14), PA8 (41, AF14)
CH2PA7 (23, AF14), PC7 (38, AF14)
ETRPC3 (11, AF14), PA5 (21, AF14)
IN1PC0 (8, AF14), PB1 (27, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (28, AF0)
REFINPB15 (36, AF0)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (33, AF9)
G1_IO2PB13 (34, AF9)
G1_IO3PB14 (35, AF9)
G1_IO4PB15 (36, AF9)
G2_IO1PB4 (56, AF9)
G2_IO2PB5 (57, AF9)
G2_IO3PB6 (58, AF9)
G2_IO4PB7 (59, AF9)
G3_IO1PA15 (50, AF9)
G3_IO2PC10 (51, AF9)
G3_IO3PC11 (52, AF9)
G3_IO4PA14 (SWCLK) (49, AF9)
G4_IO1PC6 (37, AF9)
G4_IO2PC7 (38, AF9)
G4_IO3PC8 (39, AF9)
G4_IO4PC9 (40, AF9)
G5_IO1PA6 (22, AF9)
G5_IO2PB0 (26, AF9)
G5_IO3PB10 (29, AF9)
G5_IO4PB11 (30, AF9)
G7_IO1PA8 (41, AF9)
G7_IO2PA9 (42, AF9)
G7_IO3PA10 (43, AF9)
G7_IO4PA13 (SWDIO) (46, AF9)
SYNCPB1 (27, AF9), PD2 (54, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (SWCLK) (49, AF0)
JTDIPA15 (50)
JTDO-SWOPB3 (55)
JTMS-SWDIOPA13 (SWDIO) (46, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (16)
MCOPF2-NRST (7, AF0), PA8 (41, AF0), PA9 (42, AF0)
MCO2PC2 (10, AF0), PA8 (41, AF3), PA10 (43, AF3)
OSC_ENPC15-OSC32_OUT (4, AF1), PF1-OSC_OUT (6, AF0)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_ENPC15-OSC32_OUT (4, AF0)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (14)
PWR_WKUP2PC13 (2)
PWR_WKUP3PA1 (15)
PWR_WKUP4PA2 (16)
PWR_WKUP5PC5 (25)
PWR_WKUP7PB15 (36)
TAMP_IN1PC13 (2)
TAMP_IN2PA0 (14)
TAMP_IN3PB15 (36)
TAMP_IN4PC5 (25)
TAMP_IN5PA1 (15)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводLPTIM1_CH3 (AF2), PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1)
5PF0-OSC_INввод-выводRCC_OSC_IN
6PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT
7PF2-NRSTввод-выводRCC_MCO (AF0)
8PC0ввод-выводADC1_IN0, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), LPUART2_TX (AF10)
9PC1ввод-выводADC1_IN1, I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), LPUART2_RX (AF10)
10PC2ввод-выводADC1_IN2, LPTIM1_IN2 (AF1), RCC_MCO2 (AF0), SPI2_MISO (AF5)
11PC3ввод-выводADC1_IN3, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SPI2_MOSI (AF5), USART4_CK (AF8)
12VSSA/VREF-питание—
13VDDA/VREF+питание—
14PA0ввод-выводADC1_IN4, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR (AF14), USART2_CTS (AF7), USART4_TX (AF8)
15PA1ввод-выводADC1_IN5, COMP1_INP, LPTIM1_CH2 (AF2), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), SPI2_SCK (AF6), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7), USART4_RX (AF8)
16PA2ввод-выводADC1_IN6, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
17PA3ввод-выводADC1_IN7, LPUART1_RX (AF8), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN8, COMP1_INM, DAC1_OUT1, LPTIM2_CH1 (AF14), SPI1_NSS (AF5), USART2_CK (AF7)
21PA5ввод-выводADC1_IN9, COMP1_INM, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_TX (AF7)
22PA6ввод-выводADC1_IN10, COMP1_OUT (AF6), I2C2_SDA (AF3), I2C3_SDA (AF4), LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G5_IO1 (AF9), USART3_CTS (AF7)
23PA7ввод-выводADC1_IN14, I2C2_SCL (AF3), I2C3_SCL (AF4), LPTIM2_CH2 (AF14), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_RX (AF7)
24PC4ввод-выводADC1_IN15, COMP1_INM, USART3_TX (AF7)
25PC5ввод-выводADC1_IN16, COMP1_INP, PWR_WKUP5, TAMP_IN4, USART3_RX (AF7)
26PB0ввод-выводADC1_IN17, COMP1_OUT (AF12), LPUART2_CTS (AF8), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TSC_G5_IO2 (AF9), USART3_CK (AF7)
27PB1ввод-выводADC1_IN18, COMP1_INM, LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
28PB2ввод-выводCOMP1_INP, LPTIM1_CH1 (AF1), RTC_OUT2 (AF0)
29PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), LPUART1_RX (AF8), LPUART2_RX (AF10), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_G5_IO3 (AF9), USART3_TX (AF7)
30PB11ввод-выводADC1_EXTI11, I2C2_SDA (AF4), LPUART1_TX (AF8), LPUART2_TX (AF10), TIM2_CH4 (AF1), TSC_G5_IO4 (AF9), USART3_RX (AF7)
31VSSпитание—
32VDDпитание—
33PB12ввод-выводLPUART1_DE (AF8), LPUART1_RTS (AF8), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)
34PB13ввод-выводI2C2_SCL (AF4), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
35PB14ввод-выводI2C2_SDA (AF4), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
36PB15ввод-выводPWR_WKUP7, RTC_REFIN (AF0), SPI2_MOSI (AF5), TAMP_IN3, TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
37PC6ввод-выводCOMP1_INP, LPUART2_TX (AF8), TIM3_CH1 (AF2), TSC_G4_IO1 (AF9)
38PC7ввод-выводLPTIM2_CH2 (AF14), LPUART2_RX (AF8), TIM3_CH2 (AF2), TSC_G4_IO2 (AF9)
39PC8ввод-выводTIM3_CH3 (AF2), TSC_G4_IO3 (AF9)
40PC9ввод-выводDAC1_EXTI9, TIM3_CH4 (AF2), TSC_G4_IO4 (AF9)
41PA8ввод-выводLPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF3), TIM1_CH1 (AF1), TSC_G7_IO1 (AF9), USART1_CK (AF7)
42PA9ввод-выводCOMP1_INP, DAC1_EXTI9, I2C1_SCL (AF4), I2C2_SCL (AF5), RCC_MCO (AF0), TIM15_BKIN (AF14), TIM1_CH2 (AF1), TSC_G7_IO2 (AF9), USART1_TX (AF7)
43PA10ввод-выводI2C1_SDA (AF4), I2C2_SDA (AF5), RCC_MCO2 (AF3), SPI2_NSS (AF6), TIM1_CH3 (AF1), TSC_G7_IO3 (AF9), USART1_RX (AF7)
44PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF12), SPI1_MISO (AF5), SPI2_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7)
45PA12ввод-выводSPI1_MOSI (AF5), SPI2_MOSI (AF6), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
46PA13 (SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), TSC_G7_IO4 (AF9)
47VSSпитание—
48VDDпитание—
49PA14 (SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), LPTIM1_CH1 (AF1), TSC_G3_IO4 (AF9)
50PA15ввод-выводDEBUG_JTDI, SPI1_NSS (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7), USART4_DE (AF8), USART4_RTS (AF8)
51PC10ввод-выводTSC_G3_IO2 (AF9), USART3_TX (AF7), USART4_TX (AF8)
52PC11ввод-выводADC1_EXTI11, TSC_G3_IO3 (AF9), USART3_RX (AF7), USART4_RX (AF8)
53PC12ввод-выводUSART3_CK (AF7), USART4_CK (AF8)
54PD2ввод-выводTIM3_ETR (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
55PB3ввод-выводDEBUG_JTDO-SWO, I2C2_SCL (AF3), I2C3_SCL (AF4), LPTIM1_CH3 (AF2), SPI1_SCK (AF5), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
56PB4ввод-выводI2C2_SDA (AF3), I2C3_SDA (AF4), LPTIM1_CH4 (AF1), SPI1_MISO (AF5), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
57PB5ввод-выводLPTIM1_IN1 (AF1), SPI1_MOSI (AF5), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
58PB6ввод-выводI2C1_SCL (AF4), I2C2_SCL (AF5), LPTIM1_ETR (AF1), LPUART2_TX (AF10), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
59PB7ввод-выводI2C1_SDA (AF4), I2C2_SDA (AF5), LPTIM1_IN2 (AF1), LPUART2_RX (AF10), TSC_G2_IO4 (AF9), USART1_RX (AF7), USART4_CTS (AF8)
60PF3-BOOT0 (BOOT0)ввод-вывод—
61PB8ввод-выводI2C1_SCL (AF4), I2C2_SCL (AF3), LPTIM1_IN2 (AF1), TIM16_CH1 (AF14), USART3_TX (AF7)
62PB9ввод-выводDAC1_EXTI9, I2C1_SDA (AF4), I2C2_SDA (AF3), IR_OUT (AF1), LPTIM1_CH4 (AF14), SPI2_NSS (AF5), USART3_RX (AF7)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA/VREF+13питание аналоговой части, объединённое с опорным напряжением АЦП
VSS18, 31, 47, 63общий провод (земля)
VSSA/VREF-12общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U031R8Tx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U031R8STM32U031R8Tx64 КБ12 КБ

Линейка STM32U0x1, семейство STM32U0, ядро Cortex-M0+. Отладочные платы ST на этом микроконтроллере: NUCLEO-U031R8.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U031R6STM32U0x164 из 64выводы совпадают полностьюфлеш-память до 64 и 32 КБ
STM32U073R8STM32U0x363 из 6448: VDD → VDDUSBтолько у него: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; ОЗУ 12 и 40 КБ
STM32U073RBSTM32U0x363 из 6448: VDD → VDDUSBтолько у него: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 64 и 128 КБ; ОЗУ 12 и 40 КБ
STM32U073RCSTM32U0x363 из 6448: VDD → VDDUSBтолько у него: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 64 и 256 КБ; ОЗУ 12 и 40 КБ
STM32U083RCSTM32U0x363 из 6448: VDD → VDDUSBтолько у него: AES, COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 64 и 256 КБ; ОЗУ 12 и 40 КБ
STM32F301R6, STM32F301R8STM32F30162 из 647: PF2 → NRST; 60: PF3 → BOOT0только у этого: COMP1, DAC1, LPTIM1, LPTIM2, LPUART1, LPUART2, OPAMP1, RNG, SPI1, TIM3, TIM7, USART4; только у него: COMP2, COMP4, COMP6, DAC, I2S2, I2S3, OPAMP2, SPI3, TIM17; ОЗУ 12 и 16 КБ
STM32F302R6, STM32F302R8STM32F30262 из 647: PF2 → NRST; 60: PF3 → BOOT0только у этого: COMP1, DAC1, LPTIM1, LPTIM2, LPUART1, LPUART2, OPAMP1, RNG, SPI1, TIM3, TIM7, USART4; только у него: CAN, COMP2, COMP4, COMP6, DAC, I2S2, I2S3, OPAMP2, SPI3, TIM17, USB; ОЗУ 12 и 16 КБ
STM32F303R6, STM32F303R8STM32F30362 из 647: PF2 → NRST; 60: PF3 → BOOT0только у этого: COMP1, I2C2, I2C3, LPTIM1, LPTIM2, LPUART1, LPUART2, OPAMP1, RNG, SPI2, USART4; только у него: ADC2, CAN, COMP2, COMP4, COMP6, DAC2, OPAMP2, TIM17
STM32F334R6, STM32F334R8STM32F33462 из 647: PF2 → NRST; 60: PF3 → BOOT0только у этого: COMP1, I2C2, I2C3, LPTIM1, LPTIM2, LPUART1, LPUART2, OPAMP1, RNG, SPI2, USART4; только у него: ADC2, CAN, COMP2, COMP4, COMP6, DAC2, HRTIM1, OPAMP2, TIM17
STM32F302RB, STM32F302RCSTM32F30261 из 647: PF2 → NRST; 18: VSS → PF4; 60: PF3 → BOOT0только у этого: DAC1, I2C3, LPTIM1, LPTIM2, LPUART1, LPUART2, RNG, TIM7, USART4; только у него: ADC2, CAN, COMP2, COMP4, COMP6, DAC, I2S2, I2S3, OPAMP2, SPI3, TIM17, TIM4, UART4, UART5, USB; флеш-память до 64 и 256 КБ; ОЗУ 12 и 40 КБ
STM32F303RB, STM32F303RCSTM32F30361 из 647: PF2 → NRST; 18: VSS → PF4; 60: PF3 → BOOT0только у этого: DAC1, I2C3, LPTIM1, LPTIM2, LPUART1, LPUART2, RNG, USART4; только у него: ADC2, ADC3, ADC4, CAN, COMP2, COMP3, COMP4, COMP5, COMP6, COMP7, DAC, I2S2, I2S3, OPAMP2, OPAMP3, OPAMP4, SPI3, TIM17, TIM4, TIM8, UART4, UART5, USB; флеш-память до 64 и 256 КБ; ОЗУ 12 и 40 КБ
STM32F302RD, STM32F302RESTM32F30260 из 647: PF2 → NRST; 12: VSSA/VREF- → VSSA; 13: VDDA/VREF+ → VDDA; 60: PF3 → BOOT0только у этого: LPTIM1, LPTIM2, LPUART1, LPUART2, RNG, TIM7, USART4; только у него: ADC2, CAN, COMP2, COMP4, COMP6, I2S2, I2S3, OPAMP2, SPI3, TIM17, TIM4, UART4, UART5, USB; флеш-память до 64 и 512 КБ; ОЗУ 12 и 64 КБ

Частые вопросы

На каких выводах USART1 у STM32U031R8?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32U031R8 выводы SWD для программатора?

SWDIO — PA13 (SWDIO) (вывод 46, AF0), SWCLK — PA14 (SWCLK) (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U031R8?

I2C1_SCL — PA9 (вывод 42, AF4) или PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PA10 (вывод 43, AF4) или PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32U031R8 в корпусе LQFP64?

53 из 64. Ещё 11 выводов заняты питанием и землёй.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
