STM32F334R6 и STM32F334R8 в корпусе LQFP64: распиновка
STM32F334R6 и STM32F334R8 — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 32 и 64 КБ флеш-памяти и 12 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 72 МГц
- Флеш-память
- 32 и 64 КБ
- ОЗУ
- 12 КБ
- Корпус
- LQFP64, 64 вывода
- Линий ввода-вывода
- 51
- Напряжение питания
- 2…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

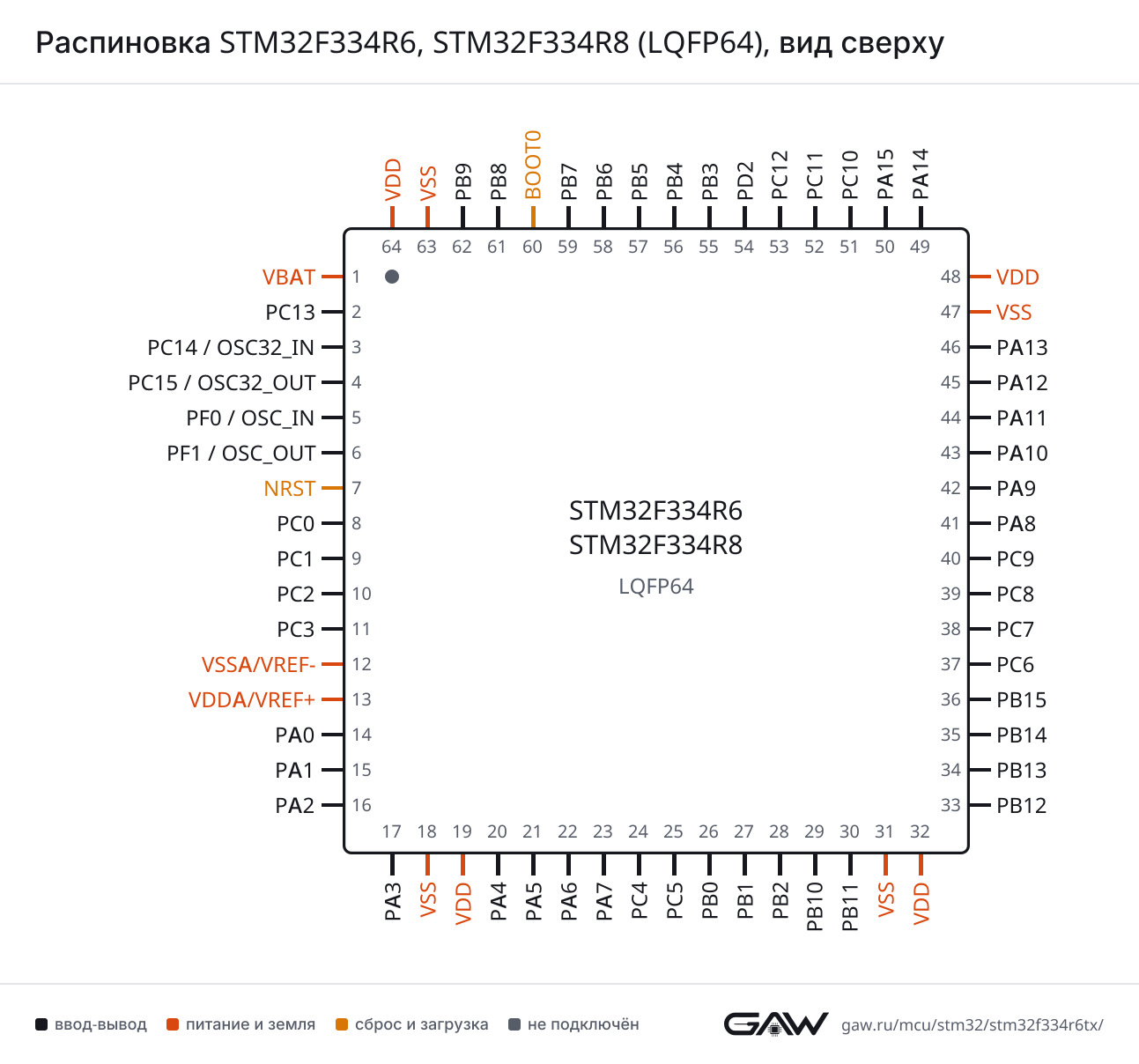

Схема корпуса LQFP64
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (41, AF7) |
| CTS | PA11 (44, AF7) | |
| DE | PA12 (45, AF7) | |
| RTS | PA12 (45, AF7) | |
| RX | PC5 (25, AF7), PA10 (43, AF7), PB7 (59, AF7) | |
| TX | PC4 (24, AF7), PA9 (42, AF7), PB6 (58, AF7) | |
| USART2 | CK | PA4 (20, AF7), PB5 (57, AF7) |
| CTS | PA0 (14, AF7) | |
| DE | PA1 (15, AF7) | |
| RTS | PA1 (15, AF7) | |
| RX | PA3 (17, AF7), PA15 (50, AF7), PB4 (56, AF7) | |
| TX | PA2 (16, AF7), PA14 (49, AF7), PB3 (55, AF7) | |
| USART3 | CK | PB12 (33, AF7), PC12 (53, AF7) |
| CTS | PB13 (34, AF7), PA13 (46, AF7) | |
| DE | PB14 (35, AF7) | |
| RTS | PB14 (35, AF7) | |
| RX | PB11 (30, AF7), PC11 (52, AF7), PB8 (61, AF7) | |
| TX | PB10 (29, AF7), PC10 (51, AF7), PB9 (62, AF7) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (22, AF5), PB4 (56, AF5) |
| MOSI | PA7 (23, AF5), PB5 (57, AF5) | |
| NSS | PA4 (20, AF5), PA15 (50, AF5) | |
| SCK | PA5 (21, AF5), PB3 (55, AF5) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA15 (50, AF4), PB6 (58, AF4), PB8 (61, AF4) |
| SDA | PA14 (49, AF4), PB7 (59, AF4), PB9 (62, AF4) | |
| SMBA | PB5 (57, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN | RX | PA11 (44, AF9), PB8 (61, AF9) |
| TX | PA12 (45, AF9), PB9 (62, AF9) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PB11 (30), PA11 (44), PC11 (52) |
| EXTI15 | PC15 / OSC32_OUT (4), PB15 (36), PA15 (50) | |
| IN1 | PA0 (14) | |
| IN2 | PA1 (15) | |
| IN3 | PA2 (16) | |
| IN4 | PA3 (17) | |
| IN6 | PC0 (8) | |
| IN7 | PC1 (9) | |
| IN8 | PC2 (10) | |
| IN9 | PC3 (11) | |
| IN11 | PB0 (26) | |
| IN12 | PB1 (27) | |
| IN13 | PB13 (34) | |
| ADC2 | EXTI11 | PB11 (30), PA11 (44), PC11 (52) |
| EXTI15 | PC15 / OSC32_OUT (4), PB15 (36), PA15 (50) | |
| IN1 | PA4 (20) | |
| IN2 | PA5 (21) | |
| IN3 | PA6 (22) | |
| IN4 | PA7 (23) | |
| IN5 | PC4 (24) | |
| IN6 | PC0 (8) | |
| IN7 | PC1 (9) | |
| IN8 | PC2 (10) | |
| IN9 | PC3 (11) | |
| IN11 | PC5 (25) | |
| IN12 | PB2 (28) | |
| IN13 | PB12 (33) | |
| IN14 | PB14 (35) | |
| IN15 | PB15 (36) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PC9 (40), PA9 (42), PB9 (62) |
| OUT1 | PA4 (20) | |
| OUT2 | PA5 (21) | |
| DAC2 | EXTI9 | PC9 (40), PA9 (42), PB9 (62) |
| OUT1 | PA6 (22) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP2 | INM | PA2 (16), PA4 (20) |
| INP | PA7 (23) | |
| OUT | PA2 (16, AF8), PA12 (45, AF8), PB9 (62, AF8) | |
| COMP4 | INM | PA4 (20), PB2 (28) |
| INP | PB0 (26) | |
| OUT | PB1 (27, AF8) | |
| COMP6 | INM | PA4 (20), PB15 (36) |
| INP | PB11 (30) | |
| OUT | PC6 (37, AF7), PA10 (43, AF8) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP2 | DIG | PA6 (22, AF13) |
| VINM | PA5 (21), PC5 (25) | |
| VINM_SEC | PA5 (21), PC5 (25) | |
| VINP | PA7 (23), PB0 (26), PB14 (35) | |
| VINP_SEC | PA7 (23), PB0 (26), PB14 (35) | |
| VOUT | PA6 (22) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (22, AF6), PB12 (33, AF6), PA14 (49, AF6), PA15 (50, AF9), PB8 (61, AF12) |
| BKIN2 | PC3 (11, AF6), PA11 (44, AF12) | |
| CH1 | PC0 (8, AF2), PA8 (41, AF6) | |
| CH1N | PC13 (2, AF4), PA7 (23, AF6), PB13 (34, AF6), PA11 (44, AF6) | |
| CH2 | PC1 (9, AF2), PA9 (42, AF6) | |
| CH2N | PB0 (26, AF6), PB14 (35, AF6), PA12 (45, AF6) | |
| CH3 | PC2 (10, AF2), PA10 (43, AF6) | |
| CH3N | PF0 / OSC_IN (5, AF6), PB1 (27, AF6), PB15 (36, AF4) | |
| CH4 | PC3 (11, AF2), PA11 (44, AF11) | |
| ETR | PC4 (24, AF2), PA12 (45, AF11) | |
| TIM2 | CH1 | PA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1) |
| CH2 | PA1 (15, AF1), PB3 (55, AF1) | |
| CH3 | PA2 (16, AF1), PB10 (29, AF1), PA9 (42, AF10) | |
| CH4 | PA3 (17, AF1), PB11 (30, AF1), PA10 (43, AF10) | |
| ETR | PA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1) | |
| TIM3 | CH1 | PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2) |
| CH2 | PA4 (20, AF2), PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2) | |
| CH3 | PB0 (26, AF2), PC8 (39, AF2) | |
| CH4 | PB1 (27, AF2), PC9 (40, AF2), PB7 (59, AF10) | |
| ETR | PD2 (54, AF2), PB3 (55, AF10) | |
| TIM15 | BKIN | PC5 (25, AF2), PA9 (42, AF9) |
| CH1 | PA2 (16, AF9), PB14 (35, AF1) | |
| CH1N | PA1 (15, AF9), PB15 (36, AF2) | |
| CH2 | PA3 (17, AF9), PB15 (36, AF1) | |
| TIM16 | BKIN | PB5 (57, AF1) |
| CH1 | PA6 (22, AF1), PA12 (45, AF1), PB4 (56, AF1), PB8 (61, AF1) | |
| CH1N | PA13 (46, AF1), PB6 (58, AF1) | |
| TIM17 | BKIN | PA10 (43, AF1), PB4 (56, AF10) |
| CH1 | PA7 (23, AF1), PB5 (57, AF10), PB9 (62, AF1) | |
| CH1N | PB7 (59, AF1) |
HRTIM — таймер высокого разрешения
| Блок | Сигнал | Выводы |
|---|---|---|
| HRTIM1 | CHA1 | PA8 (41, AF13) |
| CHA2 | PA9 (42, AF13) | |
| CHB1 | PA10 (43, AF13) | |
| CHB2 | PA11 (44, AF13) | |
| CHC1 | PB12 (33, AF13) | |
| CHC2 | PB13 (34, AF13) | |
| CHD1 | PB14 (35, AF13) | |
| CHD2 | PB15 (36, AF13) | |
| CHE1 | PC8 (39, AF3) | |
| CHE2 | PC9 (40, AF3) | |
| EEV1 | PC12 (53, AF3) | |
| EEV2 | PC11 (52, AF3) | |
| EEV3 | PB7 (59, AF13) | |
| EEV4 | PB6 (58, AF13) | |
| EEV5 | PB9 (62, AF13) | |
| EEV6 | PB5 (57, AF13) | |
| EEV7 | PB4 (56, AF13) | |
| EEV8 | PB8 (61, AF13) | |
| EEV9 | PB3 (55, AF13) | |
| EEV10 | PC6 (37, AF3) | |
| FLT1 | PA12 (45, AF13) | |
| FLT2 | PA15 (50, AF13) | |
| FLT3 | PB10 (29, AF13) | |
| FLT4 | PB11 (30, AF13) | |
| FLT5 | PC7 (38, AF3) | |
| SCIN | PB2 (28, AF13), PB6 (58, AF12) | |
| SCOUT | PB1 (27, AF13), PB3 (55, AF12) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (2) |
| OUT_CALIB | PC13 (2) | |
| REFIN | PA1 (15), PB15 (36) | |
| TS | PC13 (2) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA0 (14, AF3) |
| G1_IO2 | PA1 (15, AF3) | |
| G1_IO3 | PA2 (16, AF3) | |
| G1_IO4 | PA3 (17, AF3) | |
| G2_IO1 | PA4 (20, AF3) | |
| G2_IO2 | PA5 (21, AF3) | |
| G2_IO3 | PA6 (22, AF3) | |
| G2_IO4 | PA7 (23, AF3) | |
| G3_IO1 | PC5 (25, AF3) | |
| G3_IO2 | PB0 (26, AF3) | |
| G3_IO3 | PB1 (27, AF3) | |
| G3_IO4 | PB2 (28, AF3) | |
| G4_IO1 | PA9 (42, AF3) | |
| G4_IO2 | PA10 (43, AF3) | |
| G4_IO3 | PA13 (46, AF3) | |
| G4_IO4 | PA14 (49, AF3) | |
| G5_IO1 | PB3 (55, AF3) | |
| G5_IO2 | PB4 (56, AF3) | |
| G5_IO3 | PB6 (58, AF3) | |
| G5_IO4 | PB7 (59, AF3) | |
| G6_IO1 | PB11 (30, AF3) | |
| G6_IO2 | PB12 (33, AF3) | |
| G6_IO3 | PB13 (34, AF3) | |
| G6_IO4 | PB14 (35, AF3) | |
| SYNC | PB10 (29, AF3), PA15 (50, AF3), PB8 (61, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (49, AF0) |
| JTDI | PA15 (50, AF0) | |
| JTDO-TRACESWO | PB3 (55, AF0) | |
| JTMS-SWDIO | PA13 (46, AF0) | |
| NJTRST | PB4 (56, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (41, AF0) |
| OSC_IN | PF0 / OSC_IN (5) | |
| OSC_OUT | PF1 / OSC_OUT (6) | |
| OSC32_IN | PC14 / OSC32_IN (3) | |
| OSC32_OUT | PC15 / OSC32_OUT (4) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (2) |
| RTC_TAMP2 | PA0 (14) | |
| SYS_WKUP1 | PA0 (14) | |
| SYS_WKUP2 | PC13 (2) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | VBAT | питание | — |
| 2 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4) |
| 3 | PC14 / OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 4 | PC15 / OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| 5 | PF0 / OSC_IN | ввод-вывод | RCC_OSC_IN, TIM1_CH3N (AF6) |
| 6 | PF1 / OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 7 | NRST | сброс | — |
| 8 | PC0 | ввод-вывод | ADC1_IN6, ADC2_IN6, TIM1_CH1 (AF2) |
| 9 | PC1 | ввод-вывод | ADC1_IN7, ADC2_IN7, TIM1_CH2 (AF2) |
| 10 | PC2 | ввод-вывод | ADC1_IN8, ADC2_IN8, TIM1_CH3 (AF2) |
| 11 | PC3 | ввод-вывод | ADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6), TIM1_CH4 (AF2) |
| 12 | VSSA/VREF- | питание | — |
| 13 | VDDA/VREF+ | питание | — |
| 14 | PA0 | ввод-вывод | ADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G1_IO1 (AF3), USART2_CTS (AF7) |
| 15 | PA1 | ввод-вывод | ADC1_IN2, RTC_REFIN, TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7) |
| 16 | PA2 | ввод-вывод | ADC1_IN3, COMP2_INM, COMP2_OUT (AF8), TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7) |
| 17 | PA3 | ввод-вывод | ADC1_IN4, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7) |
| 18 | VSS | питание | — |
| 19 | VDD | питание | — |
| 20 | PA4 | ввод-вывод | ADC2_IN1, COMP2_INM, COMP4_INM, COMP6_INM, DAC1_OUT1, SPI1_NSS (AF5), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7) |
| 21 | PA5 | ввод-вывод | ADC2_IN2, DAC1_OUT2, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3) |
| 22 | PA6 | ввод-вывод | ADC2_IN3, DAC2_OUT1, OPAMP2_DIG (AF13), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3) |
| 23 | PA7 | ввод-вывод | ADC2_IN4, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3) |
| 24 | PC4 | ввод-вывод | ADC2_IN5, TIM1_ETR (AF2), USART1_TX (AF7) |
| 25 | PC5 | ввод-вывод | ADC2_IN11, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN (AF2), TSC_G3_IO1 (AF3), USART1_RX (AF7) |
| 26 | PB0 | ввод-вывод | ADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TSC_G3_IO2 (AF3) |
| 27 | PB1 | ввод-вывод | ADC1_IN12, COMP4_OUT (AF8), HRTIM1_SCOUT (AF13), TIM1_CH3N (AF6), TIM3_CH4 (AF2), TSC_G3_IO3 (AF3) |
| 28 | PB2 | ввод-вывод | ADC2_IN12, COMP4_INM, HRTIM1_SCIN (AF13), TSC_G3_IO4 (AF3) |
| 29 | PB10 | ввод-вывод | HRTIM1_FLT3 (AF13), TIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7) |
| 30 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, COMP6_INP, HRTIM1_FLT4 (AF13), TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7) |
| 31 | VSS | питание | — |
| 32 | VDD | питание | — |
| 33 | PB12 | ввод-вывод | ADC2_IN13, HRTIM1_CHC1 (AF13), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7) |
| 34 | PB13 | ввод-вывод | ADC1_IN13, HRTIM1_CHC2 (AF13), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7) |
| 35 | PB14 | ввод-вывод | ADC2_IN14, HRTIM1_CHD1 (AF13), OPAMP2_VINP, OPAMP2_VINP_SEC, TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 36 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC2_IN15, COMP6_INM, HRTIM1_CHD2 (AF13), RTC_REFIN, TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4) |
| 37 | PC6 | ввод-вывод | COMP6_OUT (AF7), HRTIM1_EEV10 (AF3), TIM3_CH1 (AF2) |
| 38 | PC7 | ввод-вывод | HRTIM1_FLT5 (AF3), TIM3_CH2 (AF2) |
| 39 | PC8 | ввод-вывод | HRTIM1_CHE1 (AF3), TIM3_CH3 (AF2) |
| 40 | PC9 | ввод-вывод | DAC1_EXTI9, DAC2_EXTI9, HRTIM1_CHE2 (AF3), TIM3_CH4 (AF2) |
| 41 | PA8 | ввод-вывод | HRTIM1_CHA1 (AF13), RCC_MCO (AF0), TIM1_CH1 (AF6), USART1_CK (AF7) |
| 42 | PA9 | ввод-вывод | DAC1_EXTI9, DAC2_EXTI9, HRTIM1_CHA2 (AF13), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7) |
| 43 | PA10 | ввод-вывод | COMP6_OUT (AF8), HRTIM1_CHB1 (AF13), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7) |
| 44 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), HRTIM1_CHB2 (AF13), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), USART1_CTS (AF7) |
| 45 | PA12 | ввод-вывод | CAN_TX (AF9), COMP2_OUT (AF8), HRTIM1_FLT1 (AF13), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), USART1_DE (AF7), USART1_RTS (AF7) |
| 46 | PA13 | ввод-вывод | IR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TSC_G4_IO3 (AF3), USART3_CTS (AF7) |
| 47 | VSS | питание | — |
| 48 | VDD | питание | — |
| 49 | PA14 | ввод-вывод | I2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TSC_G4_IO4 (AF3), USART2_TX (AF7) |
| 50 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, HRTIM1_FLT2 (AF13), I2C1_SCL (AF4), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3), USART2_RX (AF7) |
| 51 | PC10 | ввод-вывод | USART3_TX (AF7) |
| 52 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, HRTIM1_EEV2 (AF3), USART3_RX (AF7) |
| 53 | PC12 | ввод-вывод | HRTIM1_EEV1 (AF3), USART3_CK (AF7) |
| 54 | PD2 | ввод-вывод | TIM3_ETR (AF2) |
| 55 | PB3 | ввод-вывод | HRTIM1_EEV9 (AF13), HRTIM1_SCOUT (AF12), SPI1_SCK (AF5), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TSC_G5_IO1 (AF3), USART2_TX (AF7) |
| 56 | PB4 | ввод-вывод | HRTIM1_EEV7 (AF13), SPI1_MISO (AF5), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7) |
| 57 | PB5 | ввод-вывод | HRTIM1_EEV6 (AF13), I2C1_SMBA (AF4), SPI1_MOSI (AF5), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), USART2_CK (AF7) |
| 58 | PB6 | ввод-вывод | HRTIM1_EEV4 (AF13), HRTIM1_SCIN (AF12), I2C1_SCL (AF4), TIM16_CH1N (AF1), TSC_G5_IO3 (AF3), USART1_TX (AF7) |
| 59 | PB7 | ввод-вывод | HRTIM1_EEV3 (AF13), I2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TSC_G5_IO4 (AF3), USART1_RX (AF7) |
| 60 | BOOT0 | загрузка | — |
| 61 | PB8 | ввод-вывод | CAN_RX (AF9), HRTIM1_EEV8 (AF13), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TSC_SYNC (AF3), USART3_RX (AF7) |
| 62 | PB9 | ввод-вывод | CAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, DAC2_EXTI9, HRTIM1_EEV5 (AF13), I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), USART3_TX (AF7) |
| 63 | VSS | питание | — |
| 64 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 1 | резервное питание: часы реального времени и резервные регистры |
| VDD | 19, 32, 48, 64 | питание цифровой части и линий ввода-вывода |
| VDDA/VREF+ | 13 | питание аналоговой части, объединённое с опорным напряжением АЦП |
| VSS | 18, 31, 47, 63 | общий провод (земля) |
| VSSA/VREF- | 12 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| NRST | 7 | сброс, активный уровень — низкий |
| BOOT0 | 60 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F334R(6-8)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F334R6 | STM32F334R6Tx | 32 КБ | 12 КБ |
| STM32F334R8 | STM32F334R8Tx | 64 КБ | 12 КБ |
Линейка STM32F334, семейство STM32F3, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: NUCLEO-F334R8.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F301R6, STM32F301R8 | STM32F301 | 64 из 64 | выводы совпадают полностьютолько у этого: ADC2, CAN, DAC1, DAC2, HRTIM1, SPI1, TIM3, TIM7; только у него: DAC, I2C2, I2C3, I2S2, I2S3, SPI2, SPI3; ОЗУ 12 и 16 КБ |
| STM32F302R6, STM32F302R8 | STM32F302 | 64 из 64 | выводы совпадают полностьютолько у этого: ADC2, DAC1, DAC2, HRTIM1, SPI1, TIM3, TIM7; только у него: DAC, I2C2, I2C3, I2S2, I2S3, SPI2, SPI3, USB; ОЗУ 12 и 16 КБ |
| STM32F303R6, STM32F303R8 | STM32F303 | 64 из 64 | выводы совпадают полностьютолько у этого: HRTIM1 |
| STM32F302RB, STM32F302RC | STM32F302 | 63 из 64 | 18: VSS → PF4только у этого: DAC1, DAC2, HRTIM1, TIM7; только у него: COMP1, DAC, I2C2, I2S2, I2S3, OPAMP1, SPI2, SPI3, TIM4, UART4, UART5, USB; флеш-память до 64 и 256 КБ; ОЗУ 12 и 40 КБ |
| STM32F303RB, STM32F303RC | STM32F303 | 63 из 64 | 18: VSS → PF4только у этого: DAC1, DAC2, HRTIM1; только у него: ADC3, ADC4, COMP1, COMP3, COMP5, COMP7, DAC, I2C2, I2S2, I2S3, OPAMP1, OPAMP3, OPAMP4, SPI2, SPI3, TIM4, TIM8, UART4, UART5, USB; флеш-память до 64 и 256 КБ; ОЗУ 12 и 40 КБ |
| STM32F302RD, STM32F302RE | STM32F302 | 62 из 64 | 12: VSSA/VREF- → VSSA; 13: VDDA/VREF+ → VDDAтолько у этого: DAC2, HRTIM1, TIM7; только у него: COMP1, I2C2, I2C3, I2S2, I2S3, OPAMP1, SPI2, SPI3, TIM4, UART4, UART5, USB; флеш-память до 64 и 512 КБ; ОЗУ 12 и 64 КБ |
| STM32F303RD, STM32F303RE | STM32F303 | 62 из 64 | 12: VSSA/VREF- → VSSA; 13: VDDA/VREF+ → VDDAтолько у этого: DAC2, HRTIM1; только у него: ADC3, ADC4, COMP1, COMP3, COMP5, COMP7, I2C2, I2C3, I2S2, I2S3, OPAMP1, OPAMP3, OPAMP4, SPI2, SPI3, TIM4, TIM8, UART4, UART5, USB; флеш-память до 64 и 512 КБ; ОЗУ 12 и 64 КБ |
| STM32F358RC | STM32F3x8 | 62 из 64 | 18: VSS → PF4; 28: PB2 → NPORтолько у этого: DAC1, DAC2, HRTIM1; только у него: ADC3, ADC4, COMP1, COMP3, COMP5, COMP7, DAC, I2C2, I2S2, I2S3, OPAMP1, OPAMP3, OPAMP4, SPI2, SPI3, TIM4, TIM8, UART4, UART5; флеш-память до 64 и 256 КБ; ОЗУ 12 и 40 КБ |
| STM32L471R(E-G)Tx | STM32L4x1 | 62 из 64 | 5: PF0 → PH0; 6: PF1 → PH1 |
| STM32U031R6Tx | STM32U0x1 | 62 из 64 | 7: NRST → PF2; 60: BOOT0 → PF3 |
| STM32U031R8Tx | STM32U0x1 | 62 из 64 | 7: NRST → PF2; 60: BOOT0 → PF3 |
| STM32F030RC | STM32F0x0 Value Line | 61 из 64 | 1: VBAT → VDD; 12: VSSA/VREF- → VSSA; 13: VDDA/VREF+ → VDDAтолько у этого: ADC1, ADC2, CAN, COMP2, COMP4, COMP6, DAC1, DAC2, HRTIM1, OPAMP2, TIM2, TSC; только у него: ADC, I2C2, SPI2, TIM14, USART4, USART5, USART6; частота до 72 и 48 МГц; флеш-память до 64 и 256 КБ; ОЗУ 12 и 32 КБ |
Частые вопросы
На каких выводах USART1 у STM32F334R6?
В корпусе LQFP64 сигнал USART1_TX выведен на PC4 (вывод 24, AF7) или PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PC5 (вывод 25, AF7) или PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).
Где у STM32F334R6 выводы SWD для программатора?
SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F334R6?
I2C1_SCL — PA15 (вывод 50, AF4) или PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PA14 (вывод 49, AF4) или PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).
Сколько выводов ввода-вывода у STM32F334R6 в корпусе LQFP64?
51 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F334R6 и STM32F334R8?
Объёмом памяти: STM32F334R6 — 32 КБ флеш-памяти и 12 КБ ОЗУ, STM32F334R8 — 64 КБ флеш-памяти и 12 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F334R6?
От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F3Cortex-M4 с FPU, до 72 МГц: F301–F303, F334, F373 и версии F3x8 на 1,8 В — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
