STM32L471RE и STM32L471RG в корпусе LQFP64: распиновка

STM32L471RE и STM32L471RG — микроконтроллеры STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 512 КБ и 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 80 МГц
Флеш-память
512 КБ и 1 МБ
ОЗУ
128 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
51
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L471RE, STM32L471RG в корпусе LQFP64, вид сверхуSTM32L471RESTM32L471RGLQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX8PC0PC1 — вывод 9: ADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4, I2C3_SDA, LPTIM1_OUT, LPUART1_TX9PC1PC2 — вывод 10: ADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT, LPTIM1_IN2, SPI2_MISO10PC2PC3 — вывод 11: ADC1_IN4, ADC2_IN4, ADC3_IN4, LPTIM1_ETR, LPTIM2_ETR, SAI1_SD_A, SPI2_MOSI11PC3VSSA/VREF- — вывод 1212VSSA/VREF-VDDA/VREF+ — вывод 1313VDDA/VREF+PA0 — вывод 14: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS14PA0PA1 — вывод 15: ADC1_IN6, ADC2_IN6, OPAMP1_VINM, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN7, ADC2_IN7, RCC_LSCO, SAI2_EXTCLK, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TX16PA2PA3 — вывод 17: ADC1_IN8, ADC2_IN8, OPAMP1_VOUT, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CK20PA4PA5 — вывод 21: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N21PA5PA6 — вывод 22: ADC1_IN11, ADC2_IN11, OPAMP2_VINP, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM1_BKIN_COMP2, TIM3_CH1, TIM8_BKIN, TIM8_BKIN_COMP2, USART3_CTS22PA6PA7 — вывод 23: ADC1_IN12, ADC2_IN12, OPAMP2_VINM, QUADSPI_BK1_IO2, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N23PA7PC4 — вывод 24: ADC1_IN13, ADC2_IN13, COMP1_INM, USART3_TX24PC4PC5 — вывод 25: ADC1_IN14, ADC2_IN14, COMP1_INP, SYS_WKUP5, USART3_RX25PC5PB0 — вывод 26: ADC1_IN15, ADC2_IN15, COMP1_OUT, OPAMP2_VOUT, QUADSPI_BK1_IO1, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CK26PB0PB1 — вывод 27: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, QUADSPI_BK1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTS27PB1PB2 — вывод 28: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, RTC_OUT_ALARM, RTC_OUT_CALIB28PB2PB10 — вывод 29: COMP1_OUT, DFSDM1_DATIN7, I2C2_SCL, LPUART1_RX, QUADSPI_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, USART3_TX29PB10PB11 — вывод 30: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT, DFSDM1_CKIN7, I2C2_SDA, LPUART1_TX, QUADSPI_NCS, TIM2_CH4, USART3_RX30PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, SAI2_FS_A, SPI2_NSS, SWPMI1_IO, TIM15_BKIN, TIM1_BKIN, TIM1_BKIN_COMP2, TSC_G1_IO1, USART3_CK33PB12PB13 — вывод 34: DFSDM1_CKIN1, I2C2_SCL, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, SWPMI1_TX, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS34PB13PB14 — вывод 35: DFSDM1_DATIN2, I2C2_SDA, SAI2_MCLK_A, SPI2_MISO, SWPMI1_RX, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTS35PB14PB15 — вывод 36: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, SWPMI1_SUSPEND, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO436PB15PC6 — вывод 37: DFSDM1_CKIN3, SAI2_MCLK_A, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO137PC6PC7 — вывод 38: DFSDM1_DATIN3, SAI2_MCLK_B, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO238PC7PC8 — вывод 39: SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO339PC8PC9 — вывод 40: DAC1_EXTI9, SAI2_EXTCLK, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_BKIN2_COMP1, TIM8_CH4, TSC_G4_IO440PC9PA8 — вывод 41: LPTIM2_OUT, RCC_MCO, TIM1_CH1, USART1_CK41PA8PA9 — вывод 42: DAC1_EXTI9, TIM15_BKIN, TIM1_CH2, USART1_TX42PA9PA10 — вывод 43: TIM17_BKIN, TIM1_CH3, USART1_RX43PA10PA11 — вывод 44: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_CH4, USART1_CTS44PA11PA12 — вывод 45: CAN1_TX, TIM1_ETR, USART1_DE, USART1_RTS45PA12PA13 (JTMS-SWDIO) — вывод 46: IR_OUT, SYS_JTMS-SWDIO46PA13 (JTMS-SWDIO)VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 (JTCK-SWCLK) — вывод 49: SYS_JTCK-SWCLK49PA14 (JTCK-SWCLK)PA15 (JTDI) — вывод 50: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, SAI2_FS_B, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS50PA15 (JTDI)PC10 — вывод 51: SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RX52PC11PC12 — вывод 53: SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CK53PC12PD2 — вывод 54: SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTS54PD2PB3 (JTDO-TRACESWO) — вывод 55: COMP2_INM, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTS55PB3 (JTDO-TRACESWO)PB4 (NJTRST) — вывод 56: COMP2_INP, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS56PB4 (NJTRST)PB5 — вывод 57: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CK57PB5PB6 — вывод 58: COMP2_INP, DFSDM1_DATIN5, I2C1_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_BKIN2_COMP2, TSC_G2_IO3, USART1_TX58PB6PB7 — вывод 59: COMP2_INM, DFSDM1_CKIN5, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TIM8_BKIN_COMP1, TSC_G2_IO4, UART4_CTS, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: CAN1_RX, DFSDM1_DATIN6, I2C1_SCL, SAI1_MCLK_A, SDMMC1_D4, TIM16_CH1, TIM4_CH361PB8PB9 — вывод 62: CAN1_TX, DAC1_EXTI9, DFSDM1_CKIN6, I2C1_SDA, IR_OUT, SAI1_FS_A, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH462PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

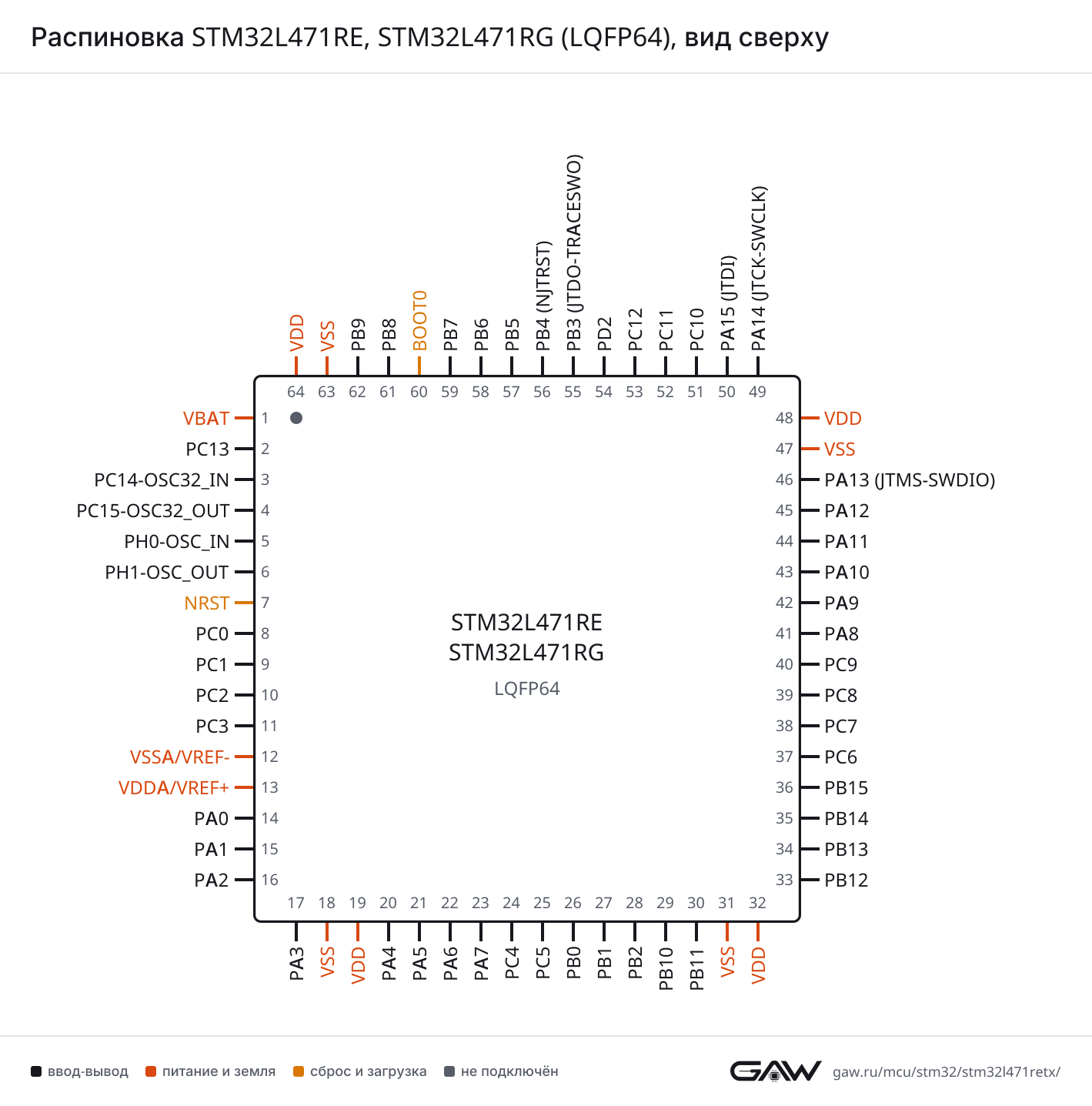

Распиновка STM32L471RE, STM32L471RG (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1419 × 1437 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7), PB5 (57, AF7)
CTSPA11 (44, AF7), PB4 (NJTRST) (56, AF7)
DEPA12 (45, AF7), PB3 (JTDO-TRACESWO) (55, AF7)
RTSPA12 (45, AF7), PB3 (JTDO-TRACESWO) (55, AF7)
RXPA10 (43, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0 (14, AF7)
DEPA1 (15, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7)
TXPA2 (16, AF7)
USART3CKPB0 (26, AF7), PB12 (33, AF7), PC12 (53, AF7)
CTSPA6 (22, AF7), PB13 (34, AF7)
DEPB1 (27, AF7), PB14 (35, AF7), PD2 (54, AF7)
RTSPB1 (27, AF7), PB14 (35, AF7), PD2 (54, AF7)
RXPC5 (25, AF7), PB11 (30, AF7), PC11 (52, AF7)
TXPC4 (24, AF7), PB10 (29, AF7), PC10 (51, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (59, AF8)
DEPA15 (JTDI) (50, AF8)
RTSPA15 (JTDI) (50, AF8)
RXPA1 (15, AF8), PC11 (52, AF8)
TXPA0 (14, AF8), PC10 (51, AF8)
UART5CTSPB5 (57, AF8)
DEPB4 (NJTRST) (56, AF8)
RTSPB4 (NJTRST) (56, AF8)
RXPD2 (54, AF8)
TXPC12 (53, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (34, AF8)
DEPB12 (33, AF8)
RTSPB12 (33, AF8)
RXPC0 (8, AF8), PB10 (29, AF8)
TXPC1 (9, AF8), PB11 (30, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PB4 (NJTRST) (56, AF5)
MOSIPA7 (23, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PA15 (JTDI) (50, AF5)
SCKPA5 (21, AF5), PB3 (JTDO-TRACESWO) (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5)
MOSIPC3 (11, AF5), PB15 (36, AF5)
NSSPB12 (33, AF5), PB9 (62, AF5)
SCKPB10 (29, AF5), PB13 (34, AF5)
SPI3MISOPC11 (52, AF6), PB4 (NJTRST) (56, AF6)
MOSIPC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (JTDI) (50, AF6)
SCKPC10 (51, AF6), PB3 (JTDO-TRACESWO) (55, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF4), PB8 (61, AF4)
SDAPB7 (59, AF4), PB9 (62, AF4)
SMBAPB5 (57, AF4)
I2C2SCLPB10 (29, AF4), PB13 (34, AF4)
SDAPB11 (30, AF4), PB14 (35, AF4)
SMBAPB12 (33, AF4)
I2C3SCLPC0 (8, AF4)
SDAPC1 (9, AF4)
SMBAPB2 (28, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (44, AF9), PB8 (61, AF9)
TXPA12 (45, AF9), PB9 (62, AF9)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (53, AF12)
CMDPD2 (54, AF12)
D0PC8 (39, AF12)
D1PC9 (40, AF12)
D2PC10 (51, AF12)
D3PC11 (52, AF12)
D4PB8 (61, AF12)
D5PB9 (62, AF12)
D6PC6 (37, AF12)
D7PC7 (38, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PB1 (27, AF10)
BK1_IO1PB0 (26, AF10)
BK1_IO2PA7 (23, AF10)
BK1_IO3PA6 (22, AF10)
CLKPB10 (29, AF10)
NCSPB11 (30, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1EXTCLKPA0 (14, AF13)
FS_APB9 (62, AF13)
FS_BPA4 (20, AF13), PB6 (58, AF13)
MCLK_APB8 (61, AF13)
MCLK_BPB4 (NJTRST) (56, AF13)
SCK_APB10 (29, AF13)
SCK_BPB3 (JTDO-TRACESWO) (55, AF13)
SD_APC3 (11, AF13)
SD_BPB5 (57, AF13)
SAI2EXTCLKPA2 (16, AF13), PC9 (40, AF13)
FS_APB12 (33, AF13)
FS_BPA15 (JTDI) (50, AF13)
MCLK_APB14 (35, AF13), PC6 (37, AF13)
MCLK_BPC7 (38, AF13), PC11 (52, AF13)
SCK_APB13 (34, AF13)
SCK_BPC10 (51, AF13)
SD_APB15 (36, AF13)
SD_BPC12 (53, AF13)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPB12 (33, AF12)
RXPB14 (35, AF12)
SUSPENDPB15 (36, AF12)
TXPB13 (34, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (JTDI) (50)
IN1PC0 (8)
IN2PC1 (9)
IN3PC2 (10)
IN4PC3 (11)
IN5PA0 (14)
IN6PA1 (15)
IN7PA2 (16)
IN8PA3 (17)
IN9PA4 (20)
IN10PA5 (21)
IN11PA6 (22)
IN12PA7 (23)
IN13PC4 (24)
IN14PC5 (25)
IN15PB0 (26)
IN16PB1 (27)
ADC2EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (JTDI) (50)
IN1PC0 (8)
IN2PC1 (9)
IN3PC2 (10)
IN4PC3 (11)
IN5PA0 (14)
IN6PA1 (15)
IN7PA2 (16)
IN8PA3 (17)
IN9PA4 (20)
IN10PA5 (21)
IN11PA6 (22)
IN12PA7 (23)
IN13PC4 (24)
IN14PC5 (25)
IN15PB0 (26)
IN16PB1 (27)
ADC3EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (JTDI) (50)
IN1PC0 (8)
IN2PC1 (9)
IN3PC2 (10)
IN4PC3 (11)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (24), PB1 (27)
INPPC5 (25), PB2 (28)
OUTPB0 (26, AF12), PB10 (29, AF12)
COMP2INMPB3 (JTDO-TRACESWO) (55), PB7 (59)
INPPB4 (NJTRST) (56), PB6 (58)
OUTPB11 (30, AF12), PB5 (57, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (15)
VINPPA0 (14)
VOUTPA3 (17)
OPAMP2VINMPA7 (23)
VINPPA6 (22)
VOUTPB0 (26)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF1), PB12 (33, AF1)
BKIN_COMP2PA6 (22, AF12), PB12 (33, AF3)
BKIN2PA11 (44, AF2)
BKIN2_COMP1PA11 (44, AF12)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (26, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (27, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
ETRPA12 (45, AF1)
TIM2CH1PA0 (14, AF1), PA5 (21, AF1), PA15 (JTDI) (50, AF1)
CH2PA1 (15, AF1), PB3 (JTDO-TRACESWO) (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1)
CH4PA3 (17, AF1), PB11 (30, AF1)
ETRPA0 (14, AF14), PA5 (21, AF2), PA15 (JTDI) (50, AF2)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (NJTRST) (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM4CH1PB6 (58, AF2)
CH2PB7 (59, AF2)
CH3PB8 (61, AF2)
CH4PB9 (62, AF2)
TIM5CH1PA0 (14, AF2)
CH2PA1 (15, AF2)
CH3PA2 (16, AF2)
CH4PA3 (17, AF2)
TIM8BKINPA6 (22, AF3), PB7 (59, AF3)
BKIN_COMP1PB7 (59, AF13)
BKIN_COMP2PA6 (22, AF13)
BKIN2PC9 (40, AF1), PB6 (58, AF3)
BKIN2_COMP1PC9 (40, AF14)
BKIN2_COMP2PB6 (58, AF12)
CH1PC6 (37, AF3)
CH1NPA5 (21, AF3), PA7 (23, AF3)
CH2PC7 (38, AF3)
CH2NPB0 (26, AF3), PB14 (35, AF3)
CH3PC8 (39, AF3)
CH3NPB1 (27, AF3), PB15 (36, AF3)
CH4PC9 (40, AF3)
ETRPA0 (14, AF3)
TIM15BKINPB12 (33, AF14), PA9 (42, AF14)
CH1PA2 (16, AF14), PB14 (35, AF14)
CH1NPA1 (15, AF14), PB13 (34, AF14)
CH2PA3 (17, AF14), PB15 (36, AF14)
TIM16BKINPB5 (57, AF14)
CH1PA6 (22, AF14), PB8 (61, AF14)
CH1NPB6 (58, AF14)
TIM17BKINPA10 (43, AF14), PB4 (NJTRST) (56, AF14)
CH1PA7 (23, AF14), PB9 (62, AF14)
CH1NPB7 (59, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (11, AF1), PB6 (58, AF1)
IN1PC0 (8, AF1), PB5 (57, AF1)
IN2PC2 (10, AF1), PB7 (59, AF1)
OUTPC1 (9, AF1), PB2 (28, AF1)
LPTIM2ETRPC3 (11, AF14), PA5 (21, AF14)
IN1PC0 (8, AF14), PB1 (27, AF14)
OUTPA4 (20, AF14), PA8 (41, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2), PB2 (28, AF0)
OUT_CALIBPC13 (2), PB2 (28, AF0)
REFINPB15 (36, AF0)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (33, AF9)
G1_IO2PB13 (34, AF9)
G1_IO3PB14 (35, AF9)
G1_IO4PB15 (36, AF9)
G2_IO1PB4 (NJTRST) (56, AF9)
G2_IO2PB5 (57, AF9)
G2_IO3PB6 (58, AF9)
G2_IO4PB7 (59, AF9)
G3_IO1PA15 (JTDI) (50, AF9)
G3_IO2PC10 (51, AF9)
G3_IO3PC11 (52, AF9)
G3_IO4PC12 (53, AF9)
G4_IO1PC6 (37, AF9)
G4_IO2PC7 (38, AF9)
G4_IO3PC8 (39, AF9)
G4_IO4PC9 (40, AF9)
SYNCPD2 (54, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (28, AF6)
CKIN1PB13 (34, AF6)
CKIN2PB15 (36, AF6)
CKIN3PC6 (37, AF6)
CKIN4PC1 (9, AF6)
CKIN5PB7 (59, AF6)
CKIN6PB9 (62, AF6)
CKIN7PB11 (30, AF6)
CKOUTPC2 (10, AF6)
DATIN0PB1 (27, AF6)
DATIN1PB12 (33, AF6)
DATIN2PB14 (35, AF6)
DATIN3PC7 (38, AF6)
DATIN4PC0 (8, AF6)
DATIN5PB6 (58, AF6)
DATIN6PB8 (61, AF6)
DATIN7PB10 (29, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK-SWCLK) (49, AF0)
JTDIPA15 (JTDI) (50, AF0)
JTDO-SWOPB3 (JTDO-TRACESWO) (55, AF0)
JTMS-SWDIOPA13 (JTMS-SWDIO) (46, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (16)
MCOPA8 (41, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (14)
SYS_WKUP1PA0 (14)
SYS_WKUP2PC13 (2)
SYS_WKUP4PA2 (16)
SYS_WKUP5PC5 (25)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8)
9PC1ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8)
10PC2ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), SPI2_MISO (AF5)
11PC3ввод-выводADC1_IN4, ADC2_IN4, ADC3_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
12VSSA/VREF-питание—
13VDDA/VREF+питание—
14PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
15PA1ввод-выводADC1_IN6, ADC2_IN6, OPAMP1_VINM, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN7, ADC2_IN7, RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
17PA3ввод-выводADC1_IN8, ADC2_IN8, OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
21PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
22PA6ввод-выводADC1_IN11, ADC2_IN11, OPAMP2_VINP, QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP2 (AF13), USART3_CTS (AF7)
23PA7ввод-выводADC1_IN12, ADC2_IN12, OPAMP2_VINM, QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
24PC4ввод-выводADC1_IN13, ADC2_IN13, COMP1_INM, USART3_TX (AF7)
25PC5ввод-выводADC1_IN14, ADC2_IN14, COMP1_INP, SYS_WKUP5, USART3_RX (AF7)
26PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), OPAMP2_VOUT, QUADSPI_BK1_IO1 (AF10), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
27PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
28PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
29PB10ввод-выводCOMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
30PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), LPUART1_TX (AF8), QUADSPI_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
31VSSпитание—
32VDDпитание—
33PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), SWPMI1_IO (AF12), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
34PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), SWPMI1_TX (AF12), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
35PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), SWPMI1_RX (AF12), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
36PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), SWPMI1_SUSPEND (AF12), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9)
37PC6ввод-выводDFSDM1_CKIN3 (AF6), SAI2_MCLK_A (AF13), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
38PC7ввод-выводDFSDM1_DATIN3 (AF6), SAI2_MCLK_B (AF13), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
39PC8ввод-выводSDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
40PC9ввод-выводDAC1_EXTI9, SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_BKIN2_COMP1 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9)
41PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), TIM1_CH1 (AF1), USART1_CK (AF7)
42PA9ввод-выводDAC1_EXTI9, TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
43PA10ввод-выводTIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
44PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7)
45PA12ввод-выводCAN1_TX (AF9), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
46PA13 (JTMS-SWDIO)ввод-выводIR_OUT (AF1), SYS_JTMS-SWDIO (AF0)
47VSSпитание—
48VDDпитание—
49PA14 (JTCK-SWCLK)ввод-выводSYS_JTCK-SWCLK (AF0)
50PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8)
51PC10ввод-выводSAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
52PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
53PC12ввод-выводSAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
54PD2ввод-выводSDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
55PB3 (JTDO-TRACESWO)ввод-выводCOMP2_INM, SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
56PB4 (NJTRST)ввод-выводCOMP2_INP, SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7)
57PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
58PB6ввод-выводCOMP2_INP, DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
59PB7ввод-выводCOMP2_INM, DFSDM1_CKIN5 (AF6), I2C1_SDA (AF4), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводCAN1_RX (AF9), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
62PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA/VREF+13питание аналоговой части, объединённое с опорным напряжением АЦП
VSS18, 31, 47, 63общий провод (земля)
VSSA/VREF-12общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L471R(E-G)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L471RESTM32L471RETx512 КБ128 КБ
STM32L471RGSTM32L471RGTx1 МБ128 КБ

Линейка STM32L4x1, семейство STM32L4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L431RB, STM32L431RCSTM32L4x163 из 6460: BOOT0 → PH3только у этого: ADC2, ADC3, DFSDM1, OPAMP2, SAI2, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, UART5; флеш-память до 1024 и 256 КБ; ОЗУ 128 и 64 КБ
STM32L451RC, STM32L451RESTM32L4x163 из 6460: BOOT0 → PH3только у этого: ADC2, ADC3, OPAMP2, SAI2, SWPMI1, TIM17, TIM4, TIM5, TIM7, TIM8, UART5; только у него: I2C4; флеш-память до 1024 и 512 КБ; ОЗУ 128 и 160 КБ
STM32L475RC, STM32L475RE, STM32L475RGSTM32L4x563 из 6448: VDD → VDDUSBтолько у него: USB_OTG_FS
STM32L476RC, STM32L476RE, STM32L476RGSTM32L4x663 из 6448: VDD → VDDUSBтолько у него: LCD, USB_OTG_FS
STM32L486RGSTM32L4x663 из 6448: VDD → VDDUSBтолько у него: AES, LCD, USB_OTG_FS
STM32F301R6, STM32F301R8STM32F30162 из 645: PH0 → PF0; 6: PH1 → PF1только у этого: ADC2, ADC3, CAN1, COMP1, DAC1, DFSDM1, LPTIM1, LPTIM2, LPUART1, OPAMP1, QUADSPI, RNG, SAI1, SAI2, SDMMC1, SPI1, SWPMI1, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, UART5; только у него: COMP4, COMP6, DAC, I2S2, I2S3; частота до 80 и 72 МГц; флеш-память до 1024 и 64 КБ; ОЗУ 128 и 16 КБ
STM32F302R6, STM32F302R8STM32F30262 из 645: PH0 → PF0; 6: PH1 → PF1только у этого: ADC2, ADC3, CAN1, COMP1, DAC1, DFSDM1, LPTIM1, LPTIM2, LPUART1, OPAMP1, QUADSPI, RNG, SAI1, SAI2, SDMMC1, SPI1, SWPMI1, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, UART5; только у него: CAN, COMP4, COMP6, DAC, I2S2, I2S3, USB; частота до 80 и 72 МГц; флеш-память до 1024 и 64 КБ; ОЗУ 128 и 16 КБ
STM32F303R6, STM32F303R8STM32F30362 из 645: PH0 → PF0; 6: PH1 → PF1только у этого: ADC3, CAN1, COMP1, DFSDM1, I2C2, I2C3, LPTIM1, LPTIM2, LPUART1, OPAMP1, QUADSPI, RNG, SAI1, SAI2, SDMMC1, SPI2, SPI3, SWPMI1, TIM4, TIM5, TIM8, UART4, UART5; только у него: CAN, COMP4, COMP6, DAC2; частота до 80 и 72 МГц; флеш-память до 1024 и 64 КБ; ОЗУ 128 и 12 КБ
STM32F334R6, STM32F334R8STM32F33462 из 645: PH0 → PF0; 6: PH1 → PF1только у этого: ADC3, CAN1, COMP1, DFSDM1, I2C2, I2C3, LPTIM1, LPTIM2, LPUART1, OPAMP1, QUADSPI, RNG, SAI1, SAI2, SDMMC1, SPI2, SPI3, SWPMI1, TIM4, TIM5, TIM8, UART4, UART5; только у него: CAN, COMP4, COMP6, DAC2, HRTIM1; частота до 80 и 72 МГц; флеш-память до 1024 и 64 КБ; ОЗУ 128 и 12 КБ
STM32F401RB, STM32F401RCSTM32F40162 из 6413: VDDA/VREF+ → VREF+; 30: PB11 → VCAP1только у этого: ADC2, ADC3, CAN1, COMP1, COMP2, DAC1, DFSDM1, IRTIM, LPTIM1, LPTIM2, LPUART1, OPAMP1, OPAMP2, QUADSPI, RNG, SAI1, SAI2, SDMMC1, SWPMI1, TIM15, TIM16, TIM17, TIM6, TIM7, TIM8, TSC, UART4, UART5, USART3; только у него: I2S2, I2S3, SDIO, TIM10, TIM11, TIM9, USART6, USB_OTG_FS; частота до 80 и 84 МГц; флеш-память до 1024 и 256 КБ; ОЗУ 128 и 64 КБ
STM32F401RD, STM32F401RESTM32F40162 из 6413: VDDA/VREF+ → VREF+; 30: PB11 → VCAP1только у этого: ADC2, ADC3, CAN1, COMP1, COMP2, DAC1, DFSDM1, IRTIM, LPTIM1, LPTIM2, LPUART1, OPAMP1, OPAMP2, QUADSPI, RNG, SAI1, SAI2, SDMMC1, SWPMI1, TIM15, TIM16, TIM17, TIM6, TIM7, TIM8, TSC, UART4, UART5, USART3; только у него: I2S2, I2S3, SDIO, TIM10, TIM11, TIM9, USART6, USB_OTG_FS; частота до 80 и 84 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 128 и 96 КБ
STM32F410R8, STM32F410RBSTM32F41062 из 6430: PB11 → VCAP1; 54: PD2 → PB11только у этого: ADC2, ADC3, CAN1, COMP1, COMP2, DAC1, DFSDM1, I2C3, IRTIM, LPTIM2, LPUART1, OPAMP1, OPAMP2, QUADSPI, SAI1, SAI2, SDMMC1, SPI3, SWPMI1, TIM15, TIM16, TIM17, TIM2, TIM3, TIM4, TIM7, TIM8, TSC, UART4, UART5, USART3; только у него: DAC, FMPI2C1, I2S1, I2S2, I2S5, SPI5, TIM11, TIM9, USART6; частота до 80 и 100 МГц; флеш-память до 1024 и 128 КБ; ОЗУ 128 и 32 КБ

Частые вопросы

На каких выводах USART1 у STM32L471RE?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32L471RE выводы SWD для программатора?

SWDIO — PA13 (JTMS-SWDIO) (вывод 46, AF0), SWCLK — PA14 (JTCK-SWCLK) (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L471RE?

I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32L471RE в корпусе LQFP64?

51 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L471RE и STM32L471RG?

Объёмом памяти: STM32L471RE — 512 КБ флеш-памяти и 128 КБ ОЗУ, STM32L471RG — 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L471RE?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
