STM32U073RB в корпусе LQFP64: распиновка

STM32U073RB — микроконтроллер STM32U0 на ядре Cortex-M0+: 128 КБ флеш-памяти и 40 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 53 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
128 КБ
ОЗУ
40 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
53

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32U073RB в корпусе LQFP64, вид сверхуSTM32U073RBLQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: LPTIM1_CH3, LPTIM3_CH3, PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN12PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN4PC15-OSC32_OUTPF0-OSC_IN — вывод 5: RCC_OSC_IN5PF0-OSC_INPF1-OSC_OUT — вывод 6: RCC_OSC_EN, RCC_OSC_OUT6PF1-OSC_OUTPF2-NRST — вывод 7: RCC_MCO7PF2-NRSTPC0 — вывод 8: ADC1_IN0, I2C3_SCL, I2C4_SCL, LCD_SEG18, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, LPUART2_TX8PC0PC1 — вывод 9: ADC1_IN1, I2C3_SDA, I2C4_SDA, LCD_SEG19, LPTIM1_CH1, LPUART1_TX, LPUART2_RX9PC1PC2 — вывод 10: ADC1_IN2, LCD_SEG20, LPTIM1_IN2, RCC_MCO2, SPI2_MISO10PC2PC3 — вывод 11: ADC1_IN3, LCD_VLCD, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, SPI2_MOSI, USART4_CK11PC3VSSA/VREF- — вывод 1212VSSA/VREF-VDDA/VREF+ — вывод 1313VDDA/VREF+PA0 — вывод 14: ADC1_IN4, COMP1_INM, COMP1_OUT, LCD_SEG42, OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TX14PA0PA1 — вывод 15: ADC1_IN5, COMP1_INP, LCD_SEG0, LPTIM1_CH2, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, SPI2_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RX15PA1PA2 — вывод 16: ADC1_IN6, COMP2_INM, COMP2_OUT, LCD_SEG1, LPUART1_TX, PWR_WKUP4, RCC_LSCO, TIM15_CH1, TIM2_CH3, USART2_TX16PA2PA3 — вывод 17: ADC1_IN7, COMP2_INP, LCD_SEG2, LPUART1_RX, OPAMP1_VOUT, TIM15_CH2, TIM2_CH4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN8, COMP1_INM, COMP2_INM, DAC1_OUT1, LCD_SEG43, LPTIM2_CH1, LPUART3_TX, SPI1_NSS, SPI3_NSS, USART2_CK20PA4PA5 — вывод 21: ADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG44, LPTIM2_ETR, LPUART3_RX, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_TX21PA5PA6 — вывод 22: ADC1_IN10, COMP1_OUT, I2C2_SDA, I2C3_SDA, LCD_SEG3, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G5_IO1, USART3_CTS22PA6PA7 — вывод 23: ADC1_IN14, COMP2_OUT, I2C2_SCL, I2C3_SCL, LCD_SEG4, LPTIM2_CH2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, USART3_RX23PA7PC4 — вывод 24: ADC1_IN15, COMP1_INM, LCD_SEG22, LPUART3_TX, USART3_TX24PC4PC5 — вывод 25: ADC1_IN16, COMP1_INP, LCD_SEG23, LPTIM3_CH3, LPUART3_RX, PWR_WKUP5, TAMP_IN4, USART3_RX25PC5PB0 — вывод 26: ADC1_IN17, COMP1_OUT, LCD_SEG5, LPTIM3_CH1, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TSC_G5_IO2, USART3_CK26PB0PB1 — вывод 27: ADC1_IN18, COMP1_INM, LCD_SEG6, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM1_CH3N, TIM3_CH4, TSC_SYNC, USART3_DE, USART3_RTS27PB1PB2 — вывод 28: COMP1_INP, LCD_VLCD, LPTIM1_CH1, RTC_OUT228PB2PB10 — вывод 29: COMP1_OUT, I2C2_SCL, I2C4_SCL, LCD_SEG10, LPTIM3_CH1, LPUART1_RX, LPUART2_RX, SPI2_SCK, TIM2_CH3, TSC_G5_IO3, USART3_TX29PB10PB11 — вывод 30: ADC1_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LCD_SEG11, LPUART1_TX, LPUART2_TX, TIM2_CH4, TSC_G5_IO4, USART3_RX30PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: LCD_SEG12, LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK33PB12PB13 — вывод 34: I2C2_SCL, LCD_SEG13, LPTIM3_IN1, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS34PB13PB14 — вывод 35: I2C2_SDA, LCD_SEG14, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTS35PB14PB15 — вывод 36: LCD_SEG15, PWR_WKUP7, RTC_REFIN, SPI2_MOSI, TAMP_IN3, TIM15_CH2, TIM1_CH3N, TSC_G1_IO436PB15PC6 — вывод 37: COMP1_INP, LCD_SEG24, LPUART2_TX, TIM3_CH1, TSC_G4_IO137PC6PC7 — вывод 38: LCD_SEG25, LPTIM2_CH2, LPTIM3_CH4, LPUART2_RX, TIM3_CH2, TSC_G4_IO238PC7PC8 — вывод 39: LCD_SEG26, LPTIM3_CH1, TIM3_CH3, TSC_G4_IO339PC8PC9 — вывод 40: DAC1_EXTI9, LCD_SEG27, LPTIM3_CH2, TIM3_CH4, TSC_G4_IO4, USB_NOE40PC9PA8 — вывод 41: LCD_COM0, LPTIM2_CH1, RCC_MCO, RCC_MCO2, TIM1_CH1, TSC_G7_IO1, USART1_CK41PA8PA9 — вывод 42: COMP1_INP, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, LCD_COM1, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G7_IO2, USART1_TX42PA9PA10 — вывод 43: CRS_SYNC, I2C1_SDA, I2C2_SDA, LCD_COM2, RCC_MCO2, SPI2_NSS, TIM1_CH3, TSC_G7_IO3, USART1_RX43PA10PA11 [PA9] — вывод 44: ADC1_EXTI11, COMP1_OUT, SPI1_MISO, SPI2_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USB_DM44PA11PA12 [PA10] — вывод 45: SPI1_MOSI, SPI2_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP45PA12PA13 (SWDIO) — вывод 46: DEBUG_JTMS-SWDIO, IR_OUT, LCD_SEG40, TSC_G7_IO4, USB_NOE46PA13 (SWDIO)VSS — вывод 4747VSSVDDUSB — вывод 4848VDDUSBPA14 (SWCLK) — вывод 49: DEBUG_JTCK-SWCLK, LCD_SEG41, LPTIM1_CH1, TSC_G3_IO449PA14 (SWCLK)PA15 — вывод 50: DEBUG_JTDI, LCD_SEG17, LPTIM3_CH3, LPTIM3_IN2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, USART2_RX, USART3_DE, USART3_RTS, USART4_DE, USART4_RTS50PA15PC10 — вывод 51: LCD_COM4, LCD_SEG28, LCD_SEG48, LPTIM3_ETR, SPI3_SCK, TSC_G3_IO2, USART3_TX, USART4_TX51PC10PC11 — вывод 52: ADC1_EXTI11, LCD_COM5, LCD_SEG29, LCD_SEG49, LPTIM3_IN1, SPI3_MISO, TSC_G3_IO3, USART3_RX, USART4_RX52PC11PC12 — вывод 53: LCD_COM6, LCD_SEG30, LCD_SEG50, LPTIM3_CH3, SPI3_MOSI, USART3_CK, USART4_CK53PC12PD2 — вывод 54: LCD_COM7, LCD_SEG31, LCD_SEG51, TIM3_ETR, TSC_SYNC, USART3_DE, USART3_RTS54PD2PB3 — вывод 55: COMP2_INM, DEBUG_JTDO-SWO, I2C2_SCL, I2C3_SCL, LCD_SEG7, LPTIM1_CH3, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTS55PB3PB4 — вывод 56: COMP2_INP, I2C2_SDA, I2C3_SDA, LCD_SEG8, LPTIM1_CH4, LPUART3_DE, LPUART3_RTS, SPI1_MISO, SPI3_MISO, TIM3_CH1, TSC_G2_IO1, USART1_CTS56PB4PB5 — вывод 57: COMP2_OUT, LCD_SEG9, LPTIM1_IN1, LPUART3_CTS, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CK57PB5PB6 — вывод 58: COMP2_INP, I2C1_SCL, I2C2_SCL, I2C4_SCL, LPTIM1_ETR, LPUART2_TX, LPUART3_TX, TIM16_CH1N, TSC_G2_IO3, USART1_TX58PB6PB7 — вывод 59: COMP2_INM, I2C1_SDA, I2C2_SDA, I2C4_SDA, LCD_SEG21, LPTIM1_IN2, LPUART2_RX, LPUART3_RX, PWR_PVD_IN, TSC_G2_IO4, USART1_RX, USART4_CTS59PB7PF3-BOOT0 (BOOT0) — вывод 6060PF3-BOOT0 (BOOT0)PB8 — вывод 61: I2C1_SCL, I2C2_SCL, LCD_SEG16, LPTIM1_IN2, LPTIM3_IN2, TIM16_CH1, USART3_TX61PB8PB9 — вывод 62: DAC1_EXTI9, I2C1_SDA, I2C2_SDA, IR_OUT, LCD_COM3, LPTIM1_CH4, LPTIM3_CH4, SPI2_NSS, USART3_RX62PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

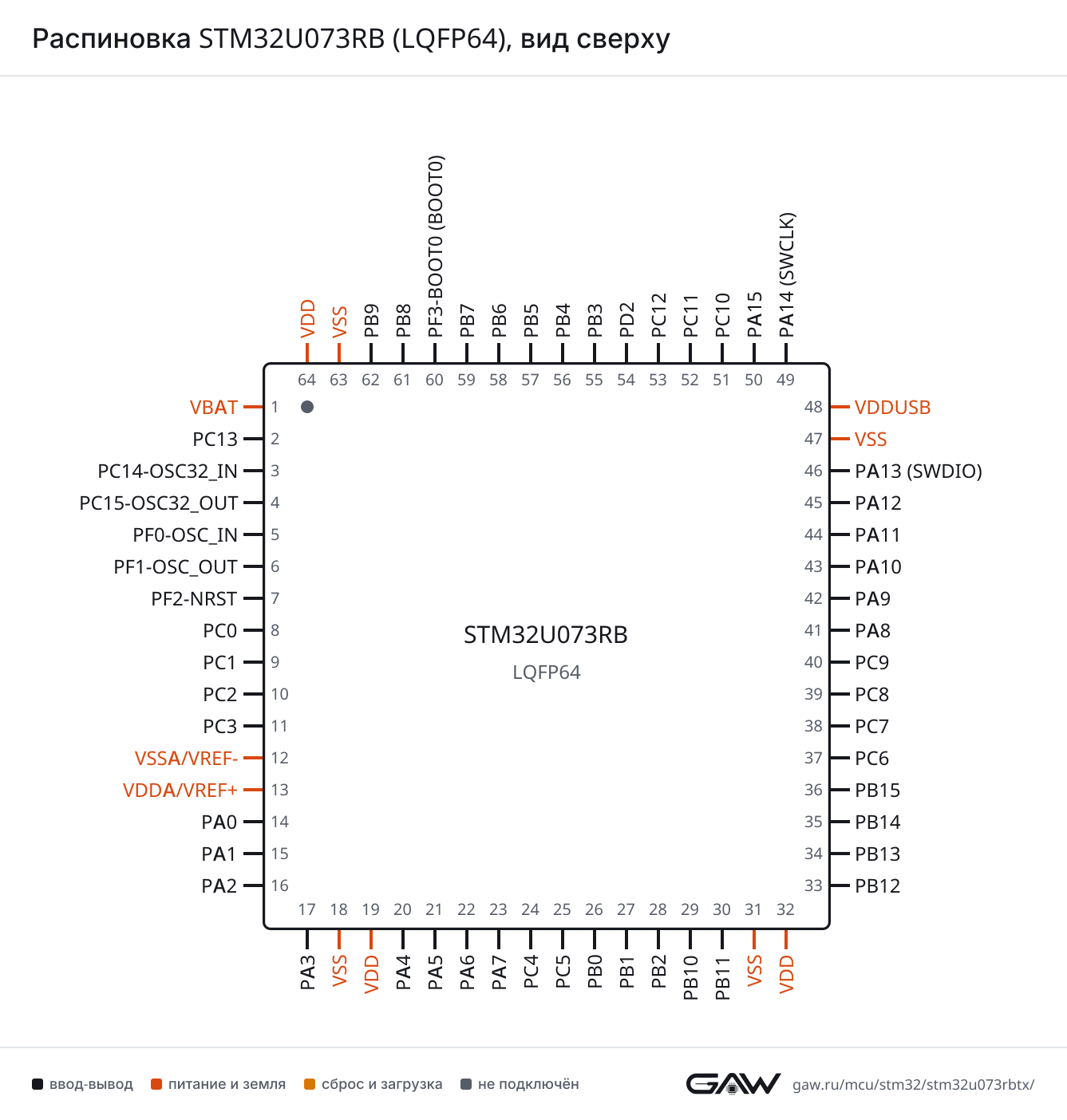

Распиновка STM32U073RB (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1337 × 1404 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7), PB5 (57, AF7)
CTSPA11 (44, AF7), PB4 (56, AF7)
DEPA12 (45, AF7), PB3 (55, AF7)
RTSPA12 (45, AF7), PB3 (55, AF7)
RXPA10 (43, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0 (14, AF7)
DEPA1 (15, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7), PA15 (50, AF3)
TXPA2 (16, AF7)
USART3CKPB0 (26, AF7), PB12 (33, AF7), PC12 (53, AF7)
CTSPA6 (22, AF7), PB13 (34, AF7)
DEPB1 (27, AF7), PB14 (35, AF7), PA15 (50, AF7), PD2 (54, AF7)
RTSPB1 (27, AF7), PB14 (35, AF7), PA15 (50, AF7), PD2 (54, AF7)
RXPA7 (23, AF7), PC5 (25, AF7), PB11 (30, AF7), PC11 (52, AF7), PB9 (62, AF7)
TXPA5 (21, AF7), PC4 (24, AF7), PB10 (29, AF7), PC10 (51, AF7), PB8 (61, AF7)
USART4CKPC3 (11, AF8), PC12 (53, AF8)
CTSPB7 (59, AF8)
DEPA15 (50, AF8)
RTSPA15 (50, AF8)
RXPA1 (15, AF8), PC11 (52, AF8)
TXPA0 (14, AF8), PC10 (51, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (22, AF8), PB13 (34, AF8)
DEPB1 (27, AF8), PB12 (33, AF8)
RTSPB1 (27, AF8), PB12 (33, AF8)
RXPC0 (8, AF8), PA3 (17, AF8), PB10 (29, AF8)
TXPC1 (9, AF8), PA2 (16, AF8), PB11 (30, AF8)
LPUART2CTSPB0 (26, AF8)
DEPB1 (27, AF10)
RTSPB1 (27, AF10)
RXPC1 (9, AF10), PB10 (29, AF10), PC7 (38, AF8), PB7 (59, AF10)
TXPC0 (8, AF10), PB11 (30, AF10), PC6 (37, AF8), PB6 (58, AF10)
LPUART3CTSPB5 (57, AF8)
DEPB4 (56, AF8)
RTSPB4 (56, AF8)
RXPA5 (21, AF8), PC5 (25, AF8), PB7 (59, AF6)
TXPA4 (20, AF8), PC4 (24, AF8), PB6 (58, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PA11 (44, AF5), PB4 (56, AF5)
MOSIPA7 (23, AF5), PA12 (45, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PB0 (26, AF5), PA15 (50, AF5)
SCKPA1 (15, AF5), PA5 (21, AF5), PB3 (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5), PA11 (44, AF6)
MOSIPC3 (11, AF5), PB15 (36, AF5), PA12 (45, AF6)
NSSPB12 (33, AF5), PA10 (43, AF6), PB9 (62, AF5)
SCKPA1 (15, AF6), PB10 (29, AF5), PB13 (34, AF5)
SPI3MISOPC11 (52, AF6), PB4 (56, AF6)
MOSIPC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (50, AF6)
SCKPC10 (51, AF6), PB3 (55, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (42, AF4), PB6 (58, AF4), PB8 (61, AF4)
SDAPA10 (43, AF4), PB7 (59, AF4), PB9 (62, AF4)
I2C2SCLPA7 (23, AF3), PB10 (29, AF4), PB13 (34, AF4), PA9 (42, AF5), PB3 (55, AF3), PB6 (58, AF5), PB8 (61, AF3)
SDAPA6 (22, AF3), PB11 (30, AF4), PB14 (35, AF4), PA10 (43, AF5), PB4 (56, AF3), PB7 (59, AF5), PB9 (62, AF3)
I2C3SCLPC0 (8, AF4), PA7 (23, AF4), PB3 (55, AF4)
SDAPC1 (9, AF4), PA6 (22, AF4), PB4 (56, AF4)
I2C4SCLPC0 (8, AF2), PB10 (29, AF3), PB6 (58, AF3)
SDAPC1 (9, AF2), PB11 (30, AF3), PB7 (59, AF3)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (44)
DPPA12 (45)
NOEPC9 (40, AF10), PA13 (SWDIO) (46, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (30), PA11 (44), PC11 (52)
IN0PC0 (8)
IN1PC1 (9)
IN2PC2 (10)
IN3PC3 (11)
IN4PA0 (14)
IN5PA1 (15)
IN6PA2 (16)
IN7PA3 (17)
IN8PA4 (20)
IN9PA5 (21)
IN10PA6 (22)
IN14PA7 (23)
IN15PC4 (24)
IN16PC5 (25)
IN17PB0 (26)
IN18PB1 (27)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (14), PA4 (20), PA5 (21), PC4 (24), PB1 (27)
INPPA1 (15), PC5 (25), PB2 (28), PC6 (37), PA9 (42)
OUTPA0 (14, AF12), PA6 (22, AF6), PB0 (26, AF12), PB10 (29, AF12), PA11 (44, AF12)
COMP2INMPA2 (16), PA4 (20), PA5 (21), PB3 (55), PB7 (59)
INPPA3 (17), PB4 (56), PB6 (58)
OUTPA2 (16, AF12), PA7 (23, AF12), PB11 (30, AF12), PB5 (57, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (15)
VINPPA0 (14)
VOUTPA3 (17)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF1), PB12 (33, AF1)
BKIN2PA11 (44, AF2)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (26, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (27, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
ETRPA12 (45, AF1)
TIM2CH1PA0 (14), PA5 (21, AF1), PA15 (50, AF1)
CH2PA1 (15, AF1), PB3 (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1)
CH4PA3 (17, AF1), PB11 (30, AF1)
ETRPA0 (14, AF14), PA5 (21, AF2), PA15 (50, AF2)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM15BKINPB12 (33, AF14), PA9 (42, AF14)
CH1PA2 (16, AF14), PB14 (35, AF14)
CH1NPA1 (15, AF14), PB13 (34, AF14)
CH2PA3 (17, AF14), PB15 (36, AF14)
TIM16BKINPB5 (57, AF14)
CH1PA6 (22, AF14), PB8 (61, AF14)
CH1NPB6 (58, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PC1 (9, AF1), PB2 (28, AF1), PA14 (SWCLK) (49, AF1)
CH2PA1 (15, AF2)
CH3PC13 (2, AF2), PB3 (55, AF2)
CH4PB4 (56, AF1), PB9 (62, AF14)
ETRPC3 (11, AF1), PB6 (58, AF1)
IN1PC0 (8, AF1), PB5 (57, AF1)
IN2PC2 (10, AF1), PB7 (59, AF1), PB8 (61, AF1)
LPTIM2CH1PA4 (20, AF14), PA8 (41, AF14)
CH2PA7 (23, AF14), PC7 (38, AF14)
ETRPC3 (11, AF14), PA5 (21, AF14)
IN1PC0 (8, AF14), PB1 (27, AF14)
LPTIM3CH1PC3 (11, AF2), PB0 (26, AF4), PB10 (29, AF2), PC8 (39, AF4)
CH2PB1 (27, AF4), PC9 (40, AF4)
CH3PC13 (2, AF4), PC5 (25, AF4), PA15 (50, AF14), PC12 (53, AF4)
CH4PC7 (38, AF4), PB9 (62, AF2)
ETRPB14 (35, AF2), PC10 (51, AF2)
IN1PB13 (34, AF2), PC11 (52, AF2)
IN2PA15 (50, AF4), PB8 (61, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (28, AF0)
REFINPB15 (36, AF0)
TSPC13 (2)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (41, AF11)
COM1PA9 (42, AF11)
COM2PA10 (43, AF11)
COM3PB9 (62, AF11)
COM4PC10 (51, AF11)
COM5PC11 (52, AF11)
COM6PC12 (53, AF11)
COM7PD2 (54, AF11)
SEG0PA1 (15, AF11)
SEG1PA2 (16, AF11)
SEG2PA3 (17, AF11)
SEG3PA6 (22, AF11)
SEG4PA7 (23, AF11)
SEG5PB0 (26, AF11)
SEG6PB1 (27, AF11)
SEG7PB3 (55, AF11)
SEG8PB4 (56, AF11)
SEG9PB5 (57, AF11)
SEG10PB10 (29, AF11)
SEG11PB11 (30, AF11)
SEG12PB12 (33, AF11)
SEG13PB13 (34, AF11)
SEG14PB14 (35, AF11)
SEG15PB15 (36, AF11)
SEG16PB8 (61, AF11)
SEG17PA15 (50, AF11)
SEG18PC0 (8, AF11)
SEG19PC1 (9, AF11)
SEG20PC2 (10, AF11)
SEG21PB7 (59, AF11)
SEG22PC4 (24, AF11)
SEG23PC5 (25, AF11)
SEG24PC6 (37, AF11)
SEG25PC7 (38, AF11)
SEG26PC8 (39, AF11)
SEG27PC9 (40, AF11)
SEG28PC10 (51, AF11)
SEG29PC11 (52, AF11)
SEG30PC12 (53, AF11)
SEG31PD2 (54, AF11)
SEG40PA13 (SWDIO) (46, AF11)
SEG41PA14 (SWCLK) (49, AF11)
SEG42PA0 (14, AF11)
SEG43PA4 (20, AF11)
SEG44PA5 (21, AF11)
SEG48PC10 (51, AF11)
SEG49PC11 (52, AF11)
SEG50PC12 (53, AF11)
SEG51PD2 (54, AF11)
VLCDPC3 (11, AF11), PB2 (28, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (33, AF9)
G1_IO2PB13 (34, AF9)
G1_IO3PB14 (35, AF9)
G1_IO4PB15 (36, AF9)
G2_IO1PB4 (56, AF9)
G2_IO2PB5 (57, AF9)
G2_IO3PB6 (58, AF9)
G2_IO4PB7 (59, AF9)
G3_IO1PA15 (50, AF9)
G3_IO2PC10 (51, AF9)
G3_IO3PC11 (52, AF9)
G3_IO4PA14 (SWCLK) (49, AF9)
G4_IO1PC6 (37, AF9)
G4_IO2PC7 (38, AF9)
G4_IO3PC8 (39, AF9)
G4_IO4PC9 (40, AF9)
G5_IO1PA6 (22, AF9)
G5_IO2PB0 (26, AF9)
G5_IO3PB10 (29, AF9)
G5_IO4PB11 (30, AF9)
G7_IO1PA8 (41, AF9)
G7_IO2PA9 (42, AF9)
G7_IO3PA10 (43, AF9)
G7_IO4PA13 (SWDIO) (46, AF9)
SYNCPB1 (27, AF9), PD2 (54, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (SWCLK) (49, AF0)
JTDIPA15 (50)
JTDO-SWOPB3 (55)
JTMS-SWDIOPA13 (SWDIO) (46, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (16)
MCOPF2-NRST (7, AF0), PA8 (41, AF0), PA9 (42, AF0)
MCO2PC2 (10, AF0), PA8 (41, AF3), PA10 (43, AF3)
OSC_ENPC15-OSC32_OUT (4, AF1), PF1-OSC_OUT (6, AF0)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_ENPC15-OSC32_OUT (4, AF0)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (14)
PWR_WKUP2PC13 (2)
PWR_WKUP3PA1 (15)
PWR_WKUP4PA2 (16)
PWR_WKUP5PC5 (25)
PWR_WKUP7PB15 (36)
TAMP_IN1PC13 (2)
TAMP_IN2PA0 (14)
TAMP_IN3PB15 (36)
TAMP_IN4PC5 (25)
TAMP_IN5PA1 (15)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводLPTIM1_CH3 (AF2), LPTIM3_CH3 (AF4), PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1)
5PF0-OSC_INввод-выводRCC_OSC_IN
6PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT
7PF2-NRSTввод-выводRCC_MCO (AF0)
8PC0ввод-выводADC1_IN0, I2C3_SCL (AF4), I2C4_SCL (AF2), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), LPUART2_TX (AF10)
9PC1ввод-выводADC1_IN1, I2C3_SDA (AF4), I2C4_SDA (AF2), LCD_SEG19 (AF11), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), LPUART2_RX (AF10)
10PC2ввод-выводADC1_IN2, LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), RCC_MCO2 (AF0), SPI2_MISO (AF5)
11PC3ввод-выводADC1_IN3, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), SPI2_MOSI (AF5), USART4_CK (AF8)
12VSSA/VREF-питание—
13VDDA/VREF+питание—
14PA0ввод-выводADC1_IN4, COMP1_INM, COMP1_OUT (AF12), LCD_SEG42 (AF11), OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR (AF14), USART2_CTS (AF7), USART4_TX (AF8)
15PA1ввод-выводADC1_IN5, COMP1_INP, LCD_SEG0 (AF11), LPTIM1_CH2 (AF2), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), SPI2_SCK (AF6), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7), USART4_RX (AF8)
16PA2ввод-выводADC1_IN6, COMP2_INM, COMP2_OUT (AF12), LCD_SEG1 (AF11), LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
17PA3ввод-выводADC1_IN7, COMP2_INP, LCD_SEG2 (AF11), LPUART1_RX (AF8), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN8, COMP1_INM, COMP2_INM, DAC1_OUT1, LCD_SEG43 (AF11), LPTIM2_CH1 (AF14), LPUART3_TX (AF8), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
21PA5ввод-выводADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG44 (AF11), LPTIM2_ETR (AF14), LPUART3_RX (AF8), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_TX (AF7)
22PA6ввод-выводADC1_IN10, COMP1_OUT (AF6), I2C2_SDA (AF3), I2C3_SDA (AF4), LCD_SEG3 (AF11), LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G5_IO1 (AF9), USART3_CTS (AF7)
23PA7ввод-выводADC1_IN14, COMP2_OUT (AF12), I2C2_SCL (AF3), I2C3_SCL (AF4), LCD_SEG4 (AF11), LPTIM2_CH2 (AF14), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_RX (AF7)
24PC4ввод-выводADC1_IN15, COMP1_INM, LCD_SEG22 (AF11), LPUART3_TX (AF8), USART3_TX (AF7)
25PC5ввод-выводADC1_IN16, COMP1_INP, LCD_SEG23 (AF11), LPTIM3_CH3 (AF4), LPUART3_RX (AF8), PWR_WKUP5, TAMP_IN4, USART3_RX (AF7)
26PB0ввод-выводADC1_IN17, COMP1_OUT (AF12), LCD_SEG5 (AF11), LPTIM3_CH1 (AF4), LPUART2_CTS (AF8), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TSC_G5_IO2 (AF9), USART3_CK (AF7)
27PB1ввод-выводADC1_IN18, COMP1_INM, LCD_SEG6 (AF11), LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
28PB2ввод-выводCOMP1_INP, LCD_VLCD (AF11), LPTIM1_CH1 (AF1), RTC_OUT2 (AF0)
29PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LCD_SEG10 (AF11), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), LPUART2_RX (AF10), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_G5_IO3 (AF9), USART3_TX (AF7)
30PB11ввод-выводADC1_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LCD_SEG11 (AF11), LPUART1_TX (AF8), LPUART2_TX (AF10), TIM2_CH4 (AF1), TSC_G5_IO4 (AF9), USART3_RX (AF7)
31VSSпитание—
32VDDпитание—
33PB12ввод-выводLCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)
34PB13ввод-выводI2C2_SCL (AF4), LCD_SEG13 (AF11), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
35PB14ввод-выводI2C2_SDA (AF4), LCD_SEG14 (AF11), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
36PB15ввод-выводLCD_SEG15 (AF11), PWR_WKUP7, RTC_REFIN (AF0), SPI2_MOSI (AF5), TAMP_IN3, TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
37PC6ввод-выводCOMP1_INP, LCD_SEG24 (AF11), LPUART2_TX (AF8), TIM3_CH1 (AF2), TSC_G4_IO1 (AF9)
38PC7ввод-выводLCD_SEG25 (AF11), LPTIM2_CH2 (AF14), LPTIM3_CH4 (AF4), LPUART2_RX (AF8), TIM3_CH2 (AF2), TSC_G4_IO2 (AF9)
39PC8ввод-выводLCD_SEG26 (AF11), LPTIM3_CH1 (AF4), TIM3_CH3 (AF2), TSC_G4_IO3 (AF9)
40PC9ввод-выводDAC1_EXTI9, LCD_SEG27 (AF11), LPTIM3_CH2 (AF4), TIM3_CH4 (AF2), TSC_G4_IO4 (AF9), USB_NOE (AF10)
41PA8ввод-выводLCD_COM0 (AF11), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF3), TIM1_CH1 (AF1), TSC_G7_IO1 (AF9), USART1_CK (AF7)
42PA9ввод-выводCOMP1_INP, DAC1_EXTI9, I2C1_SCL (AF4), I2C2_SCL (AF5), LCD_COM1 (AF11), RCC_MCO (AF0), TIM15_BKIN (AF14), TIM1_CH2 (AF1), TSC_G7_IO2 (AF9), USART1_TX (AF7)
43PA10ввод-выводCRS_SYNC (AF10), I2C1_SDA (AF4), I2C2_SDA (AF5), LCD_COM2 (AF11), RCC_MCO2 (AF3), SPI2_NSS (AF6), TIM1_CH3 (AF1), TSC_G7_IO3 (AF9), USART1_RX (AF7)
44PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF12), SPI1_MISO (AF5), SPI2_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM
45PA12ввод-выводSPI1_MOSI (AF5), SPI2_MOSI (AF6), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
46PA13 (SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), LCD_SEG40 (AF11), TSC_G7_IO4 (AF9), USB_NOE (AF10)
47VSSпитание—
48VDDUSBпитание—
49PA14 (SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), LCD_SEG41 (AF11), LPTIM1_CH1 (AF1), TSC_G3_IO4 (AF9)
50PA15ввод-выводDEBUG_JTDI, LCD_SEG17 (AF11), LPTIM3_CH3 (AF14), LPTIM3_IN2 (AF4), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7), USART4_DE (AF8), USART4_RTS (AF8)
51PC10ввод-выводLCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG48 (AF11), LPTIM3_ETR (AF2), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), USART3_TX (AF7), USART4_TX (AF8)
52PC11ввод-выводADC1_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG49 (AF11), LPTIM3_IN1 (AF2), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), USART3_RX (AF7), USART4_RX (AF8)
53PC12ввод-выводLCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG50 (AF11), LPTIM3_CH3 (AF4), SPI3_MOSI (AF6), USART3_CK (AF7), USART4_CK (AF8)
54PD2ввод-выводLCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG51 (AF11), TIM3_ETR (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
55PB3ввод-выводCOMP2_INM, DEBUG_JTDO-SWO, I2C2_SCL (AF3), I2C3_SCL (AF4), LCD_SEG7 (AF11), LPTIM1_CH3 (AF2), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
56PB4ввод-выводCOMP2_INP, I2C2_SDA (AF3), I2C3_SDA (AF4), LCD_SEG8 (AF11), LPTIM1_CH4 (AF1), LPUART3_DE (AF8), LPUART3_RTS (AF8), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
57PB5ввод-выводCOMP2_OUT (AF12), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), LPUART3_CTS (AF8), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
58PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I2C2_SCL (AF5), I2C4_SCL (AF3), LPTIM1_ETR (AF1), LPUART2_TX (AF10), LPUART3_TX (AF6), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
59PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), I2C2_SDA (AF5), I2C4_SDA (AF3), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), LPUART2_RX (AF10), LPUART3_RX (AF6), PWR_PVD_IN, TSC_G2_IO4 (AF9), USART1_RX (AF7), USART4_CTS (AF8)
60PF3-BOOT0 (BOOT0)ввод-вывод—
61PB8ввод-выводI2C1_SCL (AF4), I2C2_SCL (AF3), LCD_SEG16 (AF11), LPTIM1_IN2 (AF1), LPTIM3_IN2 (AF2), TIM16_CH1 (AF14), USART3_TX (AF7)
62PB9ввод-выводDAC1_EXTI9, I2C1_SDA (AF4), I2C2_SDA (AF3), IR_OUT (AF1), LCD_COM3 (AF11), LPTIM1_CH4 (AF14), LPTIM3_CH4 (AF2), SPI2_NSS (AF5), USART3_RX (AF7)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD19, 32, 64питание цифровой части и линий ввода-вывода
VDDA/VREF+13питание аналоговой части, объединённое с опорным напряжением АЦП
VDDUSB48питание приёмопередатчика USB
VSS18, 31, 47, 63общий провод (земля)
VSSA/VREF-12общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U073RBTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U073RBSTM32U073RBTx128 КБ40 КБ

Линейка STM32U0x3, семейство STM32U0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U073R8STM32U0x364 из 64выводы совпадают полностьюфлеш-память до 128 и 64 КБ
STM32U073RCSTM32U0x364 из 64выводы совпадают полностьюфлеш-память до 128 и 256 КБ
STM32U083RCSTM32U0x364 из 64выводы совпадают полностьютолько у него: AES; флеш-память до 128 и 256 КБ
STM32U031R6STM32U0x163 из 6448: VDDUSB → VDDтолько у этого: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 128 и 32 КБ; ОЗУ 40 и 12 КБ
STM32U031R8STM32U0x163 из 6448: VDDUSB → VDDтолько у этого: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 128 и 64 КБ; ОЗУ 40 и 12 КБ
STM32F301R6, STM32F301R8STM32F30161 из 647: PF2 → NRST; 48: VDDUSB → VDD; 60: PF3 → BOOT0только у этого: COMP1, DAC1, I2C4, LCD, LPTIM1, LPTIM2, LPTIM3, LPUART1, LPUART2, LPUART3, OPAMP1, RNG, SPI1, TIM3, TIM7, USART4, USB, VREFBUF; только у него: COMP4, COMP6, DAC, I2S2, I2S3, OPAMP2, TIM17; флеш-память до 128 и 64 КБ; ОЗУ 40 и 16 КБ
STM32F302R6, STM32F302R8STM32F30261 из 647: PF2 → NRST; 48: VDDUSB → VDD; 60: PF3 → BOOT0только у этого: COMP1, DAC1, I2C4, LCD, LPTIM1, LPTIM2, LPTIM3, LPUART1, LPUART2, LPUART3, OPAMP1, RNG, SPI1, TIM3, TIM7, USART4, VREFBUF; только у него: CAN, COMP4, COMP6, DAC, I2S2, I2S3, OPAMP2, TIM17; флеш-память до 128 и 64 КБ; ОЗУ 40 и 16 КБ
STM32F303R6, STM32F303R8STM32F30361 из 647: PF2 → NRST; 48: VDDUSB → VDD; 60: PF3 → BOOT0только у этого: COMP1, I2C2, I2C3, I2C4, LCD, LPTIM1, LPTIM2, LPTIM3, LPUART1, LPUART2, LPUART3, OPAMP1, RNG, SPI2, SPI3, USART4, USB, VREFBUF; только у него: ADC2, CAN, COMP4, COMP6, DAC2, OPAMP2, TIM17; флеш-память до 128 и 64 КБ; ОЗУ 40 и 12 КБ
STM32F334R6, STM32F334R8STM32F33461 из 647: PF2 → NRST; 48: VDDUSB → VDD; 60: PF3 → BOOT0только у этого: COMP1, I2C2, I2C3, I2C4, LCD, LPTIM1, LPTIM2, LPTIM3, LPUART1, LPUART2, LPUART3, OPAMP1, RNG, SPI2, SPI3, USART4, USB, VREFBUF; только у него: ADC2, CAN, COMP4, COMP6, DAC2, HRTIM1, OPAMP2, TIM17; флеш-память до 128 и 64 КБ; ОЗУ 40 и 12 КБ
STM32F302RB, STM32F302RCSTM32F30260 из 647: PF2 → NRST; 18: VSS → PF4; 48: VDDUSB → VDD; 60: PF3 → BOOT0только у этого: DAC1, I2C3, I2C4, LCD, LPTIM1, LPTIM2, LPTIM3, LPUART1, LPUART2, LPUART3, RNG, TIM7, USART4, VREFBUF; только у него: ADC2, CAN, COMP4, COMP6, DAC, I2S2, I2S3, OPAMP2, TIM17, TIM4, UART4, UART5; флеш-память до 128 и 256 КБ
STM32F303RB, STM32F303RCSTM32F30360 из 647: PF2 → NRST; 18: VSS → PF4; 48: VDDUSB → VDD; 60: PF3 → BOOT0только у этого: DAC1, I2C3, I2C4, LCD, LPTIM1, LPTIM2, LPTIM3, LPUART1, LPUART2, LPUART3, RNG, USART4, VREFBUF; только у него: ADC2, ADC3, ADC4, CAN, COMP3, COMP4, COMP5, COMP6, COMP7, DAC, I2S2, I2S3, OPAMP2, OPAMP3, OPAMP4, TIM17, TIM4, TIM8, UART4, UART5; флеш-память до 128 и 256 КБ
STM32L4A6RGTxSTM32L4x660 из 645: PF0 → PH0; 6: PF1 → PH1; 7: PF2 → NRST; 60: PF3 → PH3только у этого: LPTIM3, LPUART2, LPUART3, USART4, USB, VREFBUF; только у него: ADC2, ADC3, AES, CAN1, CAN2, DCMI, DFSDM1, DMA2D, HASH, OPAMP2, QUADSPI, SAI1, SAI2, SDMMC1, SWPMI1, TIM17, TIM4, TIM5, TIM8, UART4, UART5, USB_OTG_FS; флеш-память до 128 и 1024 КБ; ОЗУ 40 и 320 КБ

Частые вопросы

На каких выводах USART1 у STM32U073RB?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32U073RB выводы SWD для программатора?

SWDIO — PA13 (SWDIO) (вывод 46, AF0), SWCLK — PA14 (SWCLK) (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U073RB?

I2C1_SCL — PA9 (вывод 42, AF4) или PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PA10 (вывод 43, AF4) или PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32U073RB в корпусе LQFP64?

53 из 64. Ещё 11 выводов заняты питанием и землёй.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
