STM32H735VG в корпусе TFBGA100: распиновка

STM32H735VG — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 550 МГц: 1 МБ флеш-памяти и 564 КБ ОЗУ. Корпус TFBGA100 — 100 шариков, из них 77 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 550 МГц
Флеш-память
1 МБ
ОЗУ
564 КБ
Корпус
TFBGA100, 100 шариков
Линий ввода-вывода
77
Напряжение питания
1,62…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса TFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32H735VG в корпусе TFBGA100, вид сверхуABCDEFGHJK12345678910PE6 — шарик A1: DCMI_D7, DEBUG_TRACED3, FMC_A22, LTDC_G1, PSSI_D7, SAI1_D1, SAI1_SD_A, SAI4_D1, SAI4_MCLK_B, SAI4_SD_A, SPI4_MOSI, TIM15_CH2, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_BKIN2_COMP2PE6PE5 — шарик A2: DCMI_D6, DEBUG_TRACED2, DFSDM1_CKIN3, FMC_A21, LTDC_G0, PSSI_D6, SAI1_CK2, SAI1_SCK_A, SAI4_CK2, SAI4_SCK_A, SPI4_MISO, TIM15_CH1PE5PE2 — шарик A3: DEBUG_TRACECLK, ETH_TXD3, FMC_A23, OCTOSPIM_P1_IO2, SAI1_CK1, SAI1_MCLK_A, SAI4_CK1, SAI4_MCLK_A, SPI4_SCK, USART10_RXPE2PB8 — шарик A4: DCMI_D6, DFSDM1_CKIN7, ETH_TXD3, FDCAN1_RX, I2C1_SCL, I2C4_SCL, LTDC_B6, PSSI_D6, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, TIM16_CH1, TIM4_CH3, UART4_RXPB8BOOT0 — шарик A5BOOT0PB5 — шарик A6: DCMI_D10, ETH_PPS_OUT, FDCAN2_RX, FMC_SDCKE1, I2C1_SMBA, I2C4_SMBA, I2S1_SDO, I2S3_SDO, I2S6_SDO, LTDC_B5, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, TIM3_CH2, UART5_RX, USB_OTG_HS_ULPI_D7PB5PD6 — шарик A7: DCMI_D10, DFSDM1_CKIN4, DFSDM1_DATIN1, FMC_NWAIT, I2S3_SDO, LTDC_B2, OCTOSPIM_P1_IO6, PSSI_D10, SAI1_D1, SAI1_SD_A, SAI4_D1, SAI4_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RXPD6PD3 — шарик A8: DCMI_D5, DFSDM1_CKOUT, FMC_CLK, I2S2_CK, LTDC_G7, PSSI_D5, SPI2_SCK, USART2_CTS, USART2_NSSPD3PD2 — шарик A9: DCMI_D11, DEBUG_TRACED2, FMC_D7, FMC_DA7, LTDC_B2, LTDC_B7, PSSI_D11, SDMMC1_CMD, TIM15_BKIN, TIM3_ETR, UART5_RXPD2PC12 — шарик A10: DCMI_D9, DEBUG_TRACED3, FMC_D6, FMC_DA6, I2C5_SMBA, I2S3_SDO, I2S6_CK, LTDC_R6, PSSI_D9, SDMMC1_CK, SPI3_MOSI, SPI6_SCK, TIM15_CH1, UART5_TX, USART3_CKPC12PC14-OSC32_IN — шарик B1: RCC_OSC32_INPC14PC15-OSC32_OUT — шарик B2: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUTPC15PE3 — шарик B3: DEBUG_TRACED0, FMC_A19, SAI1_SD_B, SAI4_SD_B, TIM15_BKIN, USART10_TXPE3PE0 — шарик B4: DCMI_D2, FMC_NBL0, LPTIM1_ETR, LPTIM2_ETR, LTDC_R0, PSSI_D2, SAI4_MCLK_A, TIM4_ETR, UART8_RXPE0PB7 — шарик B5: DCMI_VSYNC, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, I2C4_SDA, LPUART1_RX, PSSI_RDY, PWR_PVD_IN, TIM17_CH1N, TIM4_CH2, USART1_RXPB7PB3(JTDO/TRACESWO) — шарик B6: CRS_SYNC, DEBUG_JTDO-SWO, I2S1_CK, I2S3_CK, I2S6_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM24_ETR, TIM2_CH2, UART7_RXPB3PD4 — шарик B7: FMC_NOE, OCTOSPIM_P1_IO4, USART2_DE, USART2_RTSPD4PD1 — шарик B8: DFSDM1_DATIN6, FDCAN1_TX, FMC_D3, FMC_DA3, UART4_TXPD1PC11 — шарик B9: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, DFSDM1_DATIN5, I2C5_SCL, I2S3_SDI, LTDC_B4, OCTOSPIM_P1_NCS, PSSI_D4, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PC10 — шарик B10: DCMI_D8, DFSDM1_CKIN5, I2C5_SDA, I2S3_CK, LTDC_B1, LTDC_R2, OCTOSPIM_P1_IO1, PSSI_D8, SDMMC1_D2, SPI3_SCK, SWPMI1_RX, UART4_TX, USART3_TXPC10VSS — шарик C1VSSVBAT — шарик C2VBATPE4 — шарик C3: DCMI_D4, DEBUG_TRACED1, DFSDM1_DATIN3, FMC_A20, LTDC_B0, PSSI_D4, SAI1_D2, SAI1_FS_A, SAI4_D2, SAI4_FS_A, SPI4_NSS, TIM15_CH1NPE4PE1 — шарик C4: DCMI_D3, FMC_NBL1, LPTIM1_IN2, LTDC_R6, PSSI_D3, UART8_TXPE1PB4(NJTRST) — шарик C5: DEBUG_JTRST, I2S1_SDI, I2S2_WS, I2S3_SDI, I2S6_SDI, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TXPB4PD7 — шарик C6: DFSDM1_CKIN1, DFSDM1_DATIN4, FMC_NE1, I2S1_SDO, OCTOSPIM_P1_IO7, SDMMC2_CMD, SPDIFRX1_IN0, SPI1_MOSI, USART2_CKPD7PD0 — шарик C7: DFSDM1_CKIN6, FDCAN1_RX, FMC_D2, FMC_DA2, LTDC_B1, UART4_RX, UART9_CTSPD0PA15(JTDI) — шарик C8: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC, DEBUG_JTDI, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_B6, LTDC_R3, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PA14(JTCK/SWCLK) — шарик C9: DEBUG_JTCK-SWCLKPA14PA13(JTMS/SWDIO) — шарик C10: DEBUG_JTMS-SWDIOPA13VSSSMPS — шарик D1VSSSMPSVLXSMPS — шарик D2VLXSMPSPDR_ON — шарик D3PDR_ONPB6 — шарик D4: CEC, DCMI_D5, DFSDM1_DATIN5, FDCAN2_TX, FMC_SDNE1, I2C1_SCL, I2C4_SCL, LPUART1_TX, OCTOSPIM_P1_NCS, PSSI_D5, TIM16_CH1N, TIM4_CH1, UART5_TX, USART1_TXPB6VSS — шарик D5VSSVDD — шарик D6VDDPD5 — шарик D7: FMC_NWE, OCTOSPIM_P1_IO5, USART2_TXPD5VCAP — шарик D8VCAPPA12 — шарик D9: FDCAN1_TX, I2S2_CK, LPUART1_DE, LPUART1_RTS, LTDC_R5, SAI4_FS_B, SPI2_SCK, TIM1_BKIN2, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_OTG_HS_DPPA12PA11 — шарик D10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX, I2S2_WS, LPUART1_CTS, LTDC_R4, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSS, USB_OTG_HS_DMPA11VDDSMPS — шарик E1VDDSMPSVFBSMPS — шарик E2VFBSMPSPB9 — шарик E3: DAC1_EXTI9, DCMI_D7, DFSDM1_DATIN7, FDCAN1_TX, I2C1_SDA, I2C4_SDA, I2C4_SMBA, I2S2_WS, LTDC_B7, PSSI_D7, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4, UART4_TXPB9PC13 — шарик E4: PWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TSPC13VDD — шарик E5VDDVDDLDO — шарик E6VDDLDOVSS — шарик E7VSSVDD33USB — шарик E8VDD33USBPA9 — шарик E9: DAC1_EXTI9, DCMI_D0, ETH_TX_ER, I2C3_SMBA, I2C5_SMBA, I2S2_CK, LPUART1_TX, LTDC_R5, PSSI_D0, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_HS_VBUSPA9PA10 — шарик E10: DCMI_D1, LPUART1_RX, LTDC_B1, LTDC_B4, MDIOS_MDIO, PSSI_D1, TIM1_CH3, USART1_RX, USB_OTG_HS_IDPA10PC1 — шарик F1: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADC3_INN10, ADC3_INP11, DEBUG_TRACED0, DFSDM1_CKIN4, DFSDM1_DATIN0, ETH_MDC, I2S2_SDO, LTDC_G5, MDIOS_MDC, OCTOSPIM_P1_IO4, PWR_WKUP6, RTC_TAMP3, SAI1_D1, SAI1_SD_A, SAI4_D1, SAI4_SD_A, SDMMC2_CK, SPI2_MOSIPC1NRST — шарик F2NRSTPC0 — шарик F3: ADC1_INP10, ADC2_INP10, ADC3_INP10, DFSDM1_CKIN0, DFSDM1_DATIN4, FMC_A25, FMC_D12, FMC_DA12, FMC_SDNWE, LTDC_G2, LTDC_R5, SAI4_FS_B, USB_OTG_HS_ULPI_STPPC0PC2_C — шарик F4: ADC3_INN1, ADC3_INP0, DFSDM1_CKIN1, DFSDM1_CKOUT, ETH_TXD2, FMC_SDNE0, I2S2_SDI, OCTOSPIM_P1_IO2, OCTOSPIM_P1_IO5, PWR_CSTOP, SPI2_MISO, USB_OTG_HS_ULPI_DIRPC2VSS — шарик F5VSSVDD — шарик F6VDDVDDLDO — шарик F7VDDLDOPC6 — шарик F8: DCMI_D0, DFSDM1_CKIN3, FMC_NWAIT, I2S2_MCK, LTDC_HSYNC, PSSI_D0, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, SWPMI1_IO, TIM3_CH1, TIM8_CH1, USART6_TXPC6PC9 — шарик F9: DAC1_EXTI9, DCMI_D3, I2C3_SDA, I2C5_SDA, I2S_CKIN, LTDC_B2, LTDC_G3, OCTOSPIM_P1_IO0, PSSI_D3, RCC_MCO_2, SDMMC1_D1, SWPMI1_SUSPEND, TIM3_CH4, TIM8_CH4, UART5_CTSPC9PA8 — шарик F10: I2C3_SCL, I2C5_SCL, LTDC_B3, LTDC_R6, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, TIM8_BKIN2_COMP1, TIM8_BKIN2_COMP2, UART7_RX, USART1_CK, USB_OTG_HS_SOFPA8PH0-OSC_IN — шарик G1: RCC_OSC_INPH0PH1-OSC_OUT — шарик G2: RCC_OSC_OUTPH1PA0 — шарик G3: ADC1_INP16, ETH_CRS, FMC_A19, I2S6_WS, PWR_WKUP1, SAI4_SD_B, SDMMC2_CMD, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0PC3_C — шарик G4: ADC3_INP1, DFSDM1_DATIN1, ETH_TX_CLK, FMC_SDCKE0, I2S2_SDO, OCTOSPIM_P1_IO0, OCTOSPIM_P1_IO6, PWR_CSLEEP, SPI2_MOSI, USB_OTG_HS_ULPI_NXTPC3PA3 — шарик G5: ADC1_INP15, ADC2_INP15, ETH_COL, I2S6_MCK, LPTIM5_OUT, LTDC_B2, LTDC_B5, OCTOSPIM_P1_CLK, OCTOSPIM_P1_IO2, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX, USB_OTG_HS_ULPI_D0PA3VCAP — шарик G6VCAPPD14 — шарик G7: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTS, UART9_RXPD14PD15 — шарик G8: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTS, UART9_TXPD15PC7 — шарик G9: DCMI_D1, DEBUG_TRGIO, DFSDM1_DATIN3, FMC_NE1, I2S3_MCK, LTDC_G6, PSSI_D1, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, SWPMI1_TX, TIM3_CH2, TIM8_CH2, USART6_RXPC7PC8 — шарик G10: DCMI_D2, DEBUG_TRACED1, FMC_INT, FMC_NCE, FMC_NE2, PSSI_D2, SDMMC1_D0, SWPMI1_RX, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CKPC8VDDA — шарик H1VDDAVSSA — шарик H2VSSAPA2 — шарик H3: ADC1_INP14, ADC2_INP14, ETH_MDIO, LPTIM4_OUT, LTDC_R1, MDIOS_MDIO, OCTOSPIM_P1_IO0, PWR_WKUP2, SAI4_SCK_B, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PC4 — шарик H4: ADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2, ETH_RXD0, FMC_A22, FMC_SDNE0, I2S1_MCK, LTDC_R7, OPAMP1_VOUT, SDMMC2_CKIN, SPDIFRX1_IN2PC4PE7 — шарик H5: COMP2_INM, DFSDM1_DATIN2, FMC_D4, FMC_DA4, OCTOSPIM_P1_IO4, OPAMP2_VOUT, TIM1_ETR, UART7_RXPE7PE10 — шарик H6: COMP2_INM, DFSDM1_DATIN4, FMC_D7, FMC_DA7, OCTOSPIM_P1_IO7, TIM1_CH2N, UART7_CTSPE10PD11 — шарик H7: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_IN2, OCTOSPIM_P1_IO0, SAI4_SD_A, USART3_CTS, USART3_NSSPD11PD9 — шарик H8: DAC1_EXTI9, DFSDM1_DATIN3, FMC_D14, FMC_DA14, USART3_RXPD9PD12 — шарик H9: DCMI_D12, FDCAN3_RX, FMC_A17, FMC_ALE, I2C4_SCL, LPTIM1_IN1, LPTIM2_IN1, OCTOSPIM_P1_IO1, PSSI_D12, SAI4_FS_A, TIM4_CH1, USART3_DE, USART3_RTSPD12PD13 — шарик H10: DCMI_D13, FDCAN3_TX, FMC_A18, I2C4_SDA, LPTIM1_OUT, OCTOSPIM_P1_IO3, PSSI_D13, SAI4_SCK_A, TIM4_CH2, UART9_DE, UART9_RTSPD13VREF+ — шарик J1: VREFBUF_OUTVREF+PA1 — шарик J2: ADC1_INN16, ADC1_INP17, ETH_REF_CLK, ETH_RX_CLK, LPTIM3_OUT, LTDC_R2, OCTOSPIM_P1_DQS, OCTOSPIM_P1_IO3, SAI4_MCLK_B, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA6 — шарик J3: ADC1_INP3, ADC2_INP3, DCMI_PIXCLK, I2S1_SDI, I2S6_SDI, LTDC_G2, MDIOS_MDC, OCTOSPIM_P1_IO3, PSSI_PDCK, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, TIM3_CH1, TIM8_BKIN, TIM8_BKIN_COMP1, TIM8_BKIN_COMP2PA6PC5 — шарик J4: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT, DFSDM1_DATIN2, ETH_RXD1, FMC_SDCKE0, LTDC_DE, OCTOSPIM_P1_DQS, OPAMP1_VINM, PSSI_D15, SAI1_D3, SAI4_D3, SPDIFRX1_IN3PC5PB2 — шарик J5: COMP1_INP, DFSDM1_CKIN1, ETH_TX_ER, I2S3_SDO, OCTOSPIM_P1_CLK, OCTOSPIM_P1_DQS, RTC_OUT_ALARM, RTC_OUT_CALIB, SAI1_D1, SAI1_SD_A, SAI4_D1, SAI4_SD_A, SPI3_MOSI, TIM23_ETRPB2PE8 — шарик J6: COMP2_OUT, DFSDM1_CKIN2, FMC_D5, FMC_DA5, OCTOSPIM_P1_IO5, OPAMP2_VINM, TIM1_CH1N, UART7_TXPE8PB11 — шарик J7: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7, ETH_TX_EN, I2C2_SDA, LPTIM2_ETR, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11PB13 — шарик J8: DCMI_D2, DFSDM1_CKIN1, ETH_TXD1, FDCAN2_TX, I2S2_CK, LPTIM2_OUT, OCTOSPIM_P1_IO2, PSSI_D2, SDMMC1_D0, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USART3_NSS, USB_OTG_HS_ULPI_D6PB13PD8 — шарик J9: DFSDM1_CKIN3, FMC_D13, FMC_DA13, SPDIFRX1_IN1, USART3_TXPD8PD10 — шарик J10: DFSDM1_CKOUT, FMC_D15, FMC_DA15, LTDC_B3, USART3_CKPD10PA4 — шарик K1: ADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC, FMC_D8, FMC_DA8, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_VSYNC, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM5_ETR, USART2_CKPA4PA5 — шарик K2: ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, FMC_D9, FMC_DA9, I2S1_CK, I2S6_CK, LTDC_R4, PSSI_D14, PWR_NDSTOP2, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5PA7 — шарик K3: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_CRS_DV, ETH_RX_DV, FMC_SDNWE, I2S1_SDO, I2S6_SDO, LTDC_VSYNC, OCTOSPIM_P1_IO2, OPAMP1_VINM, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB0 — шарик K4: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT, ETH_RXD2, LTDC_G1, LTDC_R3, OCTOSPIM_P1_IO1, OPAMP1_VINP, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D1PB0PB1 — шарик K5: ADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1, ETH_RXD3, LTDC_G0, LTDC_R6, OCTOSPIM_P1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1PE9 — шарик K6: COMP2_INP, DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, OCTOSPIM_P1_IO6, OPAMP2_VINP, TIM1_CH1, UART7_DE, UART7_RTSPE9PB10 — шарик K7: DFSDM1_DATIN7, ETH_RX_ER, I2C2_SCL, I2S2_CK, LPTIM2_IN1, LTDC_G4, OCTOSPIM_P1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PB12 — шарик K8: DFSDM1_DATIN1, ETH_TXD0, FDCAN2_RX, I2C2_SMBA, I2S2_WS, OCTOSPIM_P1_IO0, OCTOSPIM_P1_NCLK, SPI2_NSS, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, UART5_RX, USART3_CK, USB_OTG_HS_ULPI_D5PB12PB14 — шарик K9: DFSDM1_DATIN2, FMC_D10, FMC_DA10, I2S2_SDI, LTDC_CLK, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTSPB14PB15 — шарик K10: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2, FMC_D11, FMC_DA11, I2S2_SDO, LTDC_G7, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, USART1_RXPB15TFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

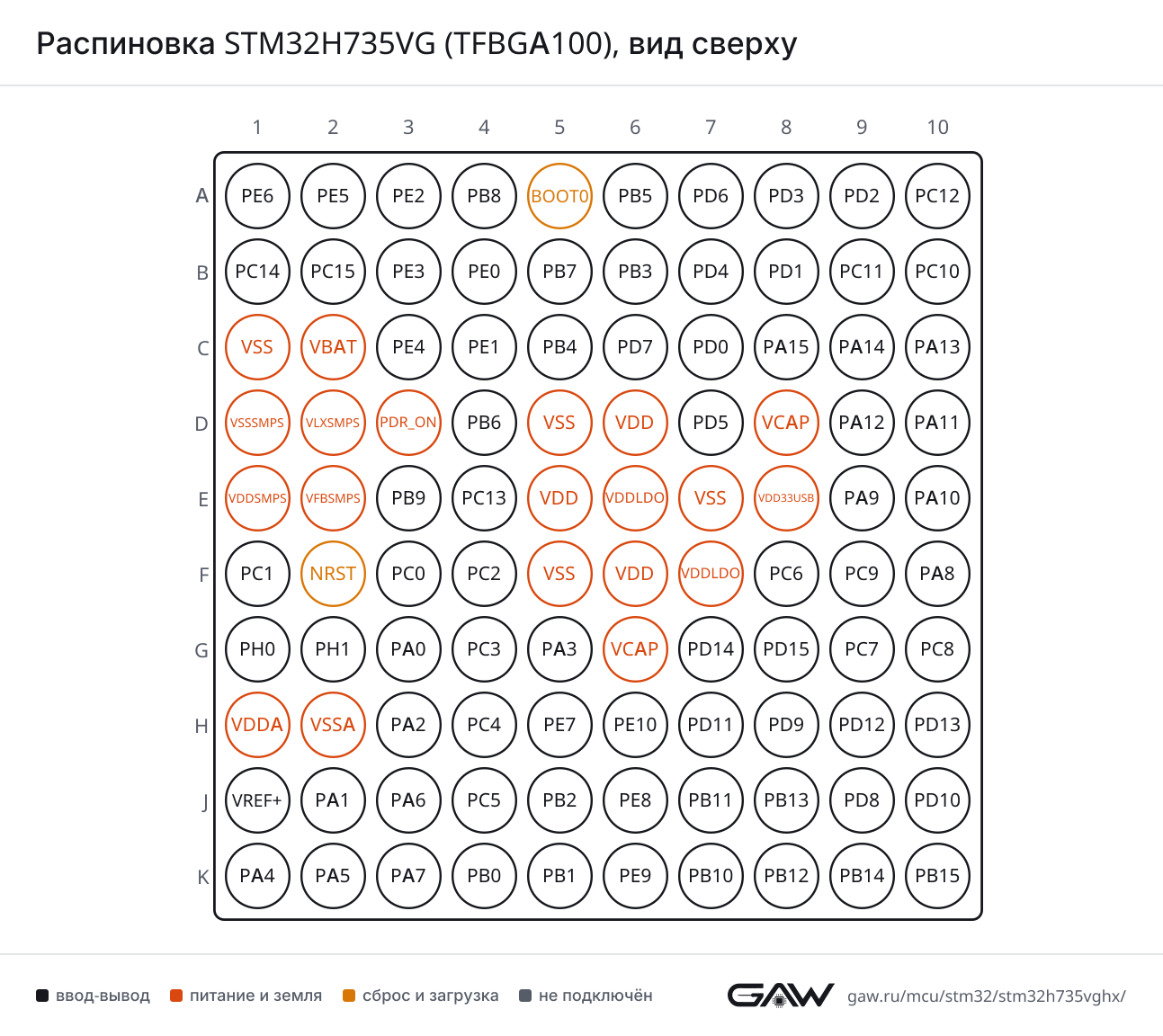

Распиновка STM32H735VG (TFBGA100), вид сверхуРаспиновка TFBGA100 картинкой
PNG, 1293 × 1152 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (F10, AF7)
CTSPA11 (D10, AF7)
DEPA12 (D9, AF7)
NSSPA11 (D10, AF7)
RTSPA12 (D9, AF7)
RXPB7 (B5, AF7), PA10 (E10, AF7), PB15 (K10, AF4)
TXPB6 (D4, AF7), PA9 (E9, AF7), PB14 (K9, AF4)
USART2CKPD7 (C6, AF7), PA4 (K1, AF7)
CTSPD3 (A8, AF7), PA0 (G3, AF7)
DEPD4 (B7, AF7), PA1 (J2, AF7)
NSSPD3 (A8, AF7), PA0 (G3, AF7)
RTSPD4 (B7, AF7), PA1 (J2, AF7)
RXPD6 (A7, AF7), PA3 (G5, AF7)
TXPD5 (D7, AF7), PA2 (H3, AF7)
USART3CKPC12 (A10, AF7), PD10 (J10, AF7), PB12 (K8, AF7)
CTSPD11 (H7, AF7), PB13 (J8, AF7)
DEPD12 (H9, AF7), PB14 (K9, AF7)
NSSPD11 (H7, AF7), PB13 (J8, AF7)
RTSPD12 (H9, AF7), PB14 (K9, AF7)
RXPC11 (B9, AF7), PD9 (H8, AF7), PB11 (J7, AF7)
TXPC10 (B10, AF7), PD8 (J9, AF7), PB10 (K7, AF7)
USART6CKPC8 (G10, AF7)
RXPC7 (G9, AF7)
TXPC6 (F8, AF7)
USART10RXPE2 (A3, AF4)
TXPE3 (B3, AF11)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (K4, AF8), PB15 (K10, AF8)
DEPA15(JTDI) (C8, AF8), PB14 (K9, AF8)
RTSPA15(JTDI) (C8, AF8), PB14 (K9, AF8)
RXPB8 (A4, AF8), PC11 (B9, AF8), PD0 (C7, AF8), PA11 (D10, AF6), PA1 (J2, AF8)
TXPD1 (B8, AF8), PC10 (B10, AF8), PA12 (D9, AF6), PB9 (E3, AF8), PA0 (G3, AF8)
UART5CTSPC9 (F9, AF8)
DEPC8 (G10, AF8)
RTSPC8 (G10, AF8)
RXPB5 (A6, AF14), PD2 (A9, AF8), PB12 (K8, AF14)
TXPC12 (A10, AF8), PB6 (D4, AF14), PB13 (J8, AF14)
UART7CTSPE10 (H6, AF7)
DEPE9 (K6, AF7)
RTSPE9 (K6, AF7)
RXPB3(JTDO/TRACESWO) (B6, AF11), PA8 (F10, AF11), PE7 (H5, AF7)
TXPB4(NJTRST) (C5, AF11), PA15(JTDI) (C8, AF11), PE8 (J6, AF7)
UART8CTSPD14 (G7, AF8)
DEPD15 (G8, AF8)
RTSPD15 (G8, AF8)
RXPE0 (B4, AF8)
TXPE1 (C4, AF8)
UART9CTSPD0 (C7, AF11)
DEPD13 (H10, AF11)
RTSPD13 (H10, AF11)
RXPD14 (G7, AF11)
TXPD15 (G8, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (D10, AF3)
DEPA12 (D9, AF3)
RTSPA12 (D9, AF3)
RXPB7 (B5, AF8), PA10 (E10, AF3)
TXPB6 (D4, AF8), PA9 (E9, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (C5, AF5), PA6 (J3, AF5)
MOSIPB5 (A6, AF5), PD7 (C6, AF5), PA7 (K3, AF5)
NSSPA15(JTDI) (C8, AF5), PA4 (K1, AF5)
SCKPB3(JTDO/TRACESWO) (B6, AF5), PA5 (K2, AF5)
SPI2MISOPC2_C (F4, AF5), PB14 (K9, AF5)
MOSIPC1 (F1, AF5), PC3_C (G4, AF5), PB15 (K10, AF5)
NSSPB4(NJTRST) (C5, AF7), PA11 (D10, AF5), PB9 (E3, AF5), PB12 (K8, AF5)
SCKPD3 (A8, AF5), PA12 (D9, AF5), PA9 (E9, AF5), PB13 (J8, AF5), PB10 (K7, AF5)
SPI3MISOPC11 (B9, AF6), PB4(NJTRST) (C5, AF6)
MOSIPB5 (A6, AF7), PD6 (A7, AF5), PC12 (A10, AF6), PB2 (J5, AF7)
NSSPA15(JTDI) (C8, AF6), PA4 (K1, AF6)
SCKPB3(JTDO/TRACESWO) (B6, AF6), PC10 (B10, AF6)
SPI4MISOPE5 (A2, AF5)
MOSIPE6 (A1, AF5)
NSSPE4 (C3, AF5)
SCKPE2 (A3, AF5)
SPI6MISOPB4(NJTRST) (C5, AF8), PA6 (J3, AF8)
MOSIPB5 (A6, AF8), PA7 (K3, AF8)
NSSPA15(JTDI) (C8, AF7), PA0 (G3, AF5), PA4 (K1, AF8)
SCKPC12 (A10, AF5), PB3(JTDO/TRACESWO) (B6, AF8), PA5 (K2, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (F9, AF5)
I2S1CKPB3(JTDO/TRACESWO) (B6, AF5), PA5 (K2, AF5)
MCKPC4 (H4, AF5)
SDIPB4(NJTRST) (C5, AF5), PA6 (J3, AF5)
SDOPB5 (A6, AF5), PD7 (C6, AF5), PA7 (K3, AF5)
WSPA15(JTDI) (C8, AF5), PA4 (K1, AF5)
I2S2CKPD3 (A8, AF5), PA12 (D9, AF5), PA9 (E9, AF5), PB13 (J8, AF5), PB10 (K7, AF5)
MCKPC6 (F8, AF5)
SDIPC2_C (F4, AF5), PB14 (K9, AF5)
SDOPC1 (F1, AF5), PC3_C (G4, AF5), PB15 (K10, AF5)
WSPB4(NJTRST) (C5, AF7), PA11 (D10, AF5), PB9 (E3, AF5), PB12 (K8, AF5)
I2S3CKPB3(JTDO/TRACESWO) (B6, AF6), PC10 (B10, AF6)
MCKPC7 (G9, AF6)
SDIPC11 (B9, AF6), PB4(NJTRST) (C5, AF6)
SDOPB5 (A6, AF7), PD6 (A7, AF5), PC12 (A10, AF6), PB2 (J5, AF7)
WSPA15(JTDI) (C8, AF6), PA4 (K1, AF6)
I2S6CKPC12 (A10, AF5), PB3(JTDO/TRACESWO) (B6, AF8), PA5 (K2, AF8)
MCKPA3 (G5, AF5)
SDIPB4(NJTRST) (C5, AF8), PA6 (J3, AF8)
SDOPB5 (A6, AF8), PA7 (K3, AF8)
WSPA15(JTDI) (C8, AF7), PA0 (G3, AF5), PA4 (K1, AF8)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A4, AF4), PB6 (D4, AF4)
SDAPB7 (B5, AF4), PB9 (E3, AF4)
SMBAPB5 (A6, AF4)
I2C2SCLPB10 (K7, AF4)
SDAPB11 (J7, AF4)
SMBAPB12 (K8, AF4)
I2C3SCLPA8 (F10, AF4)
SDAPC9 (F9, AF4)
SMBAPA9 (E9, AF4)
I2C4SCLPB8 (A4, AF6), PB6 (D4, AF6), PD12 (H9, AF4)
SDAPB7 (B5, AF6), PB9 (E3, AF6), PD13 (H10, AF4)
SMBAPB5 (A6, AF6), PB9 (E3, AF11), PD11 (H7, AF4)
I2C5SCLPC11 (B9, AF4), PA8 (F10, AF6)
SDAPC10 (B10, AF4), PC9 (F9, AF6)
SMBAPC12 (A10, AF4), PA9 (E9, AF6)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (A4, AF9), PD0 (C7, AF9), PA11 (D10, AF9)
TXPD1 (B8, AF9), PA12 (D9, AF9), PB9 (E3, AF9)
FDCAN2RXPB5 (A6, AF9), PB12 (K8, AF9)
TXPB6 (D4, AF9), PB13 (J8, AF9)
FDCAN3RXPD12 (H9, AF5)
TXPD13 (H10, AF5)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPA11 (D10)
DPPA12 (D9)
IDPA10 (E10, AF10)
SOFPA8 (F10, AF10)
ULPI_CKPA5 (K2, AF10)
ULPI_D0PA3 (G5, AF10)
ULPI_D1PB0 (K4, AF10)
ULPI_D2PB1 (K5, AF10)
ULPI_D3PB10 (K7, AF10)
ULPI_D4PB11 (J7, AF10)
ULPI_D5PB12 (K8, AF10)
ULPI_D6PB13 (J8, AF10)
ULPI_D7PB5 (A6, AF10)
ULPI_DIRPC2_C (F4, AF10)
ULPI_NXTPC3_C (G4, AF10)
ULPI_STPPC0 (F3, AF10)
VBUSPA9 (E9)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPA3 (G5, AF11)
CRSPA0 (G3, AF11)
CRS_DVPA7 (K3, AF11)
MDCPC1 (F1, AF11)
MDIOPA2 (H3, AF11)
PPS_OUTPB5 (A6, AF11)
REF_CLKPA1 (J2, AF11)
RX_CLKPA1 (J2, AF11)
RX_DVPA7 (K3, AF11)
RX_ERPB10 (K7, AF11)
RXD0PC4 (H4, AF11)
RXD1PC5 (J4, AF11)
RXD2PB0 (K4, AF11)
RXD3PB1 (K5, AF11)
TX_CLKPC3_C (G4, AF11)
TX_ENPB11 (J7, AF11)
TX_ERPA9 (E9, AF11), PB2 (J5, AF11)
TXD0PB12 (K8, AF11)
TXD1PB13 (J8, AF11)
TXD2PC2_C (F4, AF11)
TXD3PE2 (A3, AF11), PB8 (A4, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (E3, AF7)
CKPC12 (A10, AF12)
CKINPB8 (A4, AF7)
CMDPD2 (A9, AF12)
D0PC8 (G10, AF12), PB13 (J8, AF12)
D0DIRPC6 (F8, AF8)
D1PC9 (F9, AF12)
D2PC10 (B10, AF12)
D3PC11 (B9, AF12)
D4PB8 (A4, AF12)
D5PB9 (E3, AF12)
D6PC6 (F8, AF12)
D7PC7 (G9, AF12)
D123DIRPC7 (G9, AF8)
SDMMC2CKPD6 (A7, AF11), PC1 (F1, AF9)
CKINPC4 (H4, AF10)
CMDPD7 (C6, AF11), PA0 (G3, AF9)
D0PB14 (K9, AF9)
D1PB15 (K10, AF9)
D2PB3(JTDO/TRACESWO) (B6, AF9)
D3PB4(NJTRST) (C5, AF9)
D4PB8 (A4, AF10)
D5PB9 (E3, AF10)
D6PC6 (F8, AF10)
D7PC7 (G9, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (A3, AF2)
CK2PE5 (A2, AF2)
D1PE6 (A1, AF2), PD6 (A7, AF2), PC1 (F1, AF2), PB2 (J5, AF2)
D2PE4 (C3, AF2)
D3PC5 (J4, AF2)
FS_APE4 (C3, AF6)
MCLK_APE2 (A3, AF6)
SCK_APE5 (A2, AF6)
SD_APE6 (A1, AF6), PD6 (A7, AF6), PC1 (F1, AF6), PB2 (J5, AF6)
SD_BPE3 (B3, AF6)
SAI4CK1PE2 (A3, AF10)
CK2PE5 (A2, AF10)
D1PE6 (A1, AF9), PD6 (A7, AF1), PC1 (F1, AF1), PB2 (J5, AF1)
D2PE4 (C3, AF10)
D3PC5 (J4, AF1)
FS_APE4 (C3, AF8), PD12 (H9, AF10)
FS_BPA12 (D9, AF8), PC0 (F3, AF8)
MCLK_APE2 (A3, AF8), PE0 (B4, AF10)
MCLK_BPE6 (A1, AF10), PA1 (J2, AF10)
SCK_APE5 (A2, AF8), PD13 (H10, AF10)
SCK_BPA2 (H3, AF8)
SD_APE6 (A1, AF8), PD6 (A7, AF8), PC1 (F1, AF8), PD11 (H7, AF10), PB2 (J5, AF8)
SD_BPE3 (B3, AF8), PA0 (G3, AF10)

SPDIF-RX — приёмник S/PDIF

БлокСигналВыводы
SPDIFRX1IN0PD7 (C6, AF9)
IN1PD8 (J9, AF9)
IN2PC4 (H4, AF9)
IN3PC5 (J4, AF9)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15(JTDI) (C8, AF4), PB6 (D4, AF5)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPC6 (F8)
RXPC10 (B10, AF11), PC8 (G10, AF11)
SUSPENDPC9 (F9, AF11)
TXPC7 (G9, AF11)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B9), PA11 (D10), PD11 (H7), PB11 (J7)
EXTI15PC15-OSC32_OUT (B2), PA15(JTDI) (C8), PD15 (G8), PB15 (K10)
INN3PA7 (K3)
INN4PC5 (J4)
INN5PB0 (K4)
INN10PC1 (F1)
INN16PA1 (J2)
INN18PA5 (K2)
INP3PA6 (J3)
INP4PC4 (H4)
INP5PB1 (K5)
INP7PA7 (K3)
INP8PC5 (J4)
INP9PB0 (K4)
INP10PC0 (F3)
INP11PC1 (F1)
INP14PA2 (H3)
INP15PA3 (G5)
INP16PA0 (G3)
INP17PA1 (J2)
INP18PA4 (K1)
INP19PA5 (K2)
ADC2EXTI11PC11 (B9), PA11 (D10), PD11 (H7), PB11 (J7)
EXTI15PC15-OSC32_OUT (B2), PA15(JTDI) (C8), PD15 (G8), PB15 (K10)
INN3PA7 (K3)
INN4PC5 (J4)
INN5PB0 (K4)
INN10PC1 (F1)
INN18PA5 (K2)
INP3PA6 (J3)
INP4PC4 (H4)
INP5PB1 (K5)
INP7PA7 (K3)
INP8PC5 (J4)
INP9PB0 (K4)
INP10PC0 (F3)
INP11PC1 (F1)
INP14PA2 (H3)
INP15PA3 (G5)
INP18PA4 (K1)
INP19PA5 (K2)
ADC3EXTI11PC11 (B9), PA11 (D10), PD11 (H7), PB11 (J7)
EXTI15PC15-OSC32_OUT (B2), PA15(JTDI) (C8), PD15 (G8), PB15 (K10)
INN1PC2_C (F4)
INN10PC1 (F1)
INP0PC2_C (F4)
INP1PC3_C (G4)
INP10PC0 (F3)
INP11PC1 (F1)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (E3), PA9 (E9), PC9 (F9), PD9 (H8), PE9 (K6)
OUT1PA4 (K1)
OUT2PA5 (K2)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (H4), PB1 (K5)
INPPB2 (J5), PB0 (K4)
OUTPC5 (J4, AF13)
COMP2INMPE7 (H5), PE10 (H6)
INPPE9 (K6)
OUTPE8 (J6, AF13)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPC5 (J4), PA7 (K3)
VINPPB0 (K4)
VOUTPC4 (H4)
OPAMP2VINMPE8 (J6)
VINPPE9 (K6)
VOUTPE7 (H5)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (J1)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (J3, AF1), PB12 (K8, AF1)
BKIN_COMP1PA6 (J3, AF12), PB12 (K8, AF13)
BKIN_COMP2PA6 (J3, AF12), PB12 (K8, AF13)
BKIN2PE6 (A1, AF1), PA12 (D9, AF12)
BKIN2_COMP1PE6 (A1, AF11)
BKIN2_COMP2PE6 (A1, AF11)
CH1PA8 (F10, AF1), PE9 (K6, AF1)
CH1NPE8 (J6, AF1), PB13 (J8, AF1), PA7 (K3, AF1)
CH2PA9 (E9, AF1)
CH2NPE10 (H6, AF1), PB0 (K4, AF1), PB14 (K9, AF1)
CH3PA10 (E10, AF1)
CH3NPB1 (K5, AF1), PB15 (K10, AF1)
CH4PA11 (D10, AF1)
ETRPA12 (D9, AF1), PE7 (H5, AF1)
TIM2CH1PA15(JTDI) (C8, AF1), PA0 (G3, AF1), PA5 (K2, AF1)
CH2PB3(JTDO/TRACESWO) (B6, AF1), PA1 (J2, AF1)
CH3PA2 (H3, AF1), PB10 (K7, AF1)
CH4PA3 (G5, AF1), PB11 (J7, AF1)
ETRPA15(JTDI) (C8, AF1), PA0 (G3, AF1), PA5 (K2, AF1)
TIM3CH1PB4(NJTRST) (C5, AF2), PC6 (F8, AF2), PA6 (J3, AF2)
CH2PB5 (A6, AF2), PC7 (G9, AF2), PA7 (K3, AF2)
CH3PC8 (G10, AF2), PB0 (K4, AF2)
CH4PC9 (F9, AF2), PB1 (K5, AF2)
ETRPD2 (A9, AF2)
TIM4CH1PB6 (D4, AF2), PD12 (H9, AF2)
CH2PB7 (B5, AF2), PD13 (H10, AF2)
CH3PB8 (A4, AF2), PD14 (G7, AF2)
CH4PB9 (E3, AF2), PD15 (G8, AF2)
ETRPE0 (B4, AF2)
TIM5CH1PA0 (G3, AF2)
CH2PA1 (J2, AF2)
CH3PA2 (H3, AF2)
CH4PA3 (G5, AF2)
ETRPA4 (K1, AF2)
TIM8BKINPA6 (J3, AF3)
BKIN_COMP1PA6 (J3, AF10)
BKIN_COMP2PA6 (J3, AF10)
BKIN2PA8 (F10, AF3)
BKIN2_COMP1PA8 (F10, AF12)
BKIN2_COMP2PA8 (F10, AF12)
CH1PC6 (F8, AF3)
CH1NPA5 (K2, AF3), PA7 (K3, AF3)
CH2PC7 (G9, AF3)
CH2NPB0 (K4, AF3), PB14 (K9, AF3)
CH3PC8 (G10, AF3)
CH3NPB1 (K5, AF3), PB15 (K10, AF3)
CH4PC9 (F9, AF3)
ETRPA0 (G3, AF3)
TIM12CH1PB14 (K9, AF2)
CH2PB15 (K10, AF2)
TIM13CH1PA6 (J3, AF9)
TIM14CH1PA7 (K3, AF9)
TIM15BKINPD2 (A9, AF4), PE3 (B3, AF4), PA0 (G3, AF4)
CH1PE5 (A2, AF4), PC12 (A10, AF2), PA2 (H3, AF4)
CH1NPE4 (C3, AF4), PA1 (J2, AF4)
CH2PE6 (A1, AF4), PA3 (G5, AF4)
TIM16BKINPB4(NJTRST) (C5, AF1)
CH1PB8 (A4, AF1)
CH1NPB6 (D4, AF1)
TIM17BKINPB5 (A6, AF1)
CH1PB9 (E3, AF1)
CH1NPB7 (B5, AF1)
TIM23ETRPB2 (J5, AF13)
TIM24ETRPB3(JTDO/TRACESWO) (B6, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPE0 (B4, AF1)
IN1PD12 (H9, AF1)
IN2PE1 (C4, AF1)
OUTPD13 (H10, AF1)
LPTIM2ETRPE0 (B4, AF4), PB11 (J7, AF3)
IN1PD12 (H9, AF3), PB10 (K7, AF3)
IN2PD11 (H7, AF3)
OUTPB13 (J8, AF3)
LPTIM3OUTPA1 (J2, AF3)
LPTIM4OUTPA2 (H3, AF3)
LPTIM5OUTPA3 (G5, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (E4), PB2 (J5, AF0)
OUT_CALIBPC13 (E4), PB2 (J5, AF0)
REFINPB15 (K10, AF0)
TSPC13 (E4)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA16PD11 (H7, AF12)
A17PD12 (H9, AF12)
A18PD13 (H10, AF12)
A19PE3 (B3, AF12), PA0 (G3, AF12)
A20PE4 (C3, AF12)
A21PE5 (A2, AF12)
A22PE6 (A1, AF12), PC4 (H4, AF1)
A23PE2 (A3, AF12)
A25PC0 (F3, AF9)
ALEPD12 (H9, AF12)
CLEPD11 (H7, AF12)
CLKPD3 (A8, AF12)
D0PD14 (G7, AF12)
D1PD15 (G8, AF12)
D2PD0 (C7, AF12)
D3PD1 (B8, AF12)
D4PE7 (H5, AF12)
D5PE8 (J6, AF12)
D6PC12 (A10, AF1), PE9 (K6, AF12)
D7PD2 (A9, AF1), PE10 (H6, AF12)
D8PA4 (K1, AF12)
D9PA5 (K2, AF12)
D10PB14 (K9, AF12)
D11PB15 (K10, AF12)
D12PC0 (F3, AF1)
D13PD8 (J9, AF12)
D14PD9 (H8, AF12)
D15PD10 (J10, AF12)
DA0PD14 (G7, AF12)
DA1PD15 (G8, AF12)
DA2PD0 (C7, AF12)
DA3PD1 (B8, AF12)
DA4PE7 (H5, AF12)
DA5PE8 (J6, AF12)
DA6PC12 (A10, AF1), PE9 (K6, AF12)
DA7PD2 (A9, AF1), PE10 (H6, AF12)
DA8PA4 (K1, AF12)
DA9PA5 (K2, AF12)
DA10PB14 (K9, AF12)
DA11PB15 (K10, AF12)
DA12PC0 (F3, AF1)
DA13PD8 (J9, AF12)
DA14PD9 (H8, AF12)
DA15PD10 (J10, AF12)
INTPC8 (G10, AF10)
NBL0PE0 (B4, AF12)
NBL1PE1 (C4, AF12)
NCEPC8 (G10, AF9)
NE1PD7 (C6, AF12), PC7 (G9, AF9)
NE2PC8 (G10, AF9)
NLPB7 (B5, AF12)
NOEPD4 (B7, AF12)
NWAITPD6 (A7, AF12), PC6 (F8, AF9)
NWEPD5 (D7, AF12)
SDCKE0PC3_C (G4, AF12), PC5 (J4, AF12)
SDCKE1PB5 (A6, AF12)
SDNE0PC2_C (F4, AF12), PC4 (H4, AF12)
SDNE1PB6 (D4, AF12)
SDNWEPC0 (F3, AF12), PA7 (K3, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (E9, AF13), PC6 (F8, AF13)
D1PA10 (E10, AF13), PC7 (G9, AF13)
D2PE0 (B4, AF13), PC8 (G10, AF13), PB13 (J8, AF13)
D3PE1 (C4, AF13), PC9 (F9, AF13)
D4PC11 (B9, AF13), PE4 (C3, AF13)
D5PD3 (A8, AF13), PB6 (D4, AF13)
D6PE5 (A2, AF13), PB8 (A4, AF13)
D7PE6 (A1, AF13), PB9 (E3, AF13)
D8PC10 (B10, AF13)
D9PC12 (A10, AF13)
D10PB5 (A6, AF13), PD6 (A7, AF13)
D11PD2 (A9, AF13)
D12PD12 (H9, AF13)
D13PD13 (H10, AF13)
HSYNCPA4 (K1, AF13)
PIXCLKPA6 (J3, AF13)
VSYNCPB7 (B5, AF13)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PA9 (E9, AF13), PC6 (F8, AF13)
D1PA10 (E10, AF13), PC7 (G9, AF13)
D2PE0 (B4, AF13), PC8 (G10, AF13), PB13 (J8, AF13)
D3PE1 (C4, AF13), PC9 (F9, AF13)
D4PC11 (B9, AF13), PE4 (C3, AF13)
D5PD3 (A8, AF13), PB6 (D4, AF13)
D6PE5 (A2, AF13), PB8 (A4, AF13)
D7PE6 (A1, AF13), PB9 (E3, AF13)
D8PC10 (B10, AF13)
D9PC12 (A10, AF13)
D10PB5 (A6, AF13), PD6 (A7, AF13)
D11PD2 (A9, AF13)
D12PD12 (H9, AF13)
D13PD13 (H10, AF13)
D14PA5 (K2, AF13)
D15PC5 (J4, AF4)
DEPA4 (K1, AF13)
PDCKPA6 (J3, AF13)
RDYPB7 (B5, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (C3, AF14)
B1PC10 (B10, AF10), PD0 (C7, AF14), PA10 (E10, AF14)
B2PD6 (A7, AF14), PD2 (A9, AF14), PC9 (F9, AF14), PA3 (G5, AF9)
B3PA8 (F10, AF13), PD10 (J10, AF14)
B4PC11 (B9, AF14), PA10 (E10, AF12)
B5PB5 (A6, AF3), PA3 (G5, AF14)
B6PB8 (A4, AF14), PA15(JTDI) (C8, AF14)
B7PD2 (A9, AF9), PB9 (E3, AF14)
CLKPB14 (K9, AF14)
DEPC5 (J4, AF14)
G0PE5 (A2, AF14), PB1 (K5, AF14)
G1PE6 (A1, AF14), PB0 (K4, AF14)
G2PC0 (F3, AF11), PA6 (J3, AF14)
G3PC9 (F9, AF10)
G4PB10 (K7, AF14)
G5PC1 (F1, AF14), PB11 (J7, AF14)
G6PC7 (G9, AF14)
G7PD3 (A8, AF14), PB15 (K10, AF14)
HSYNCPC6 (F8, AF14)
R0PE0 (B4, AF14)
R1PA2 (H3, AF14)
R2PC10 (B10, AF14), PA1 (J2, AF14)
R3PA15(JTDI) (C8, AF9), PB0 (K4, AF9)
R4PA11 (D10, AF14), PA5 (K2, AF14)
R5PA12 (D9, AF14), PA9 (E9, AF14), PC0 (F3, AF14)
R6PC12 (A10, AF14), PE1 (C4, AF14), PA8 (F10, AF14), PB1 (K5, AF9)
R7PC4 (H4, AF14)
VSYNCPA4 (K1, AF14), PA7 (K3, AF14)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PC0 (F3, AF3)
CKIN1PD7 (C6, AF6), PC2_C (F4, AF3), PB2 (J5, AF4), PB13 (J8, AF6)
CKIN2PC4 (H4, AF3), PE8 (J6, AF3), PB15 (K10, AF6)
CKIN3PE5 (A2, AF3), PC6 (F8, AF4), PD8 (J9, AF3)
CKIN4PD6 (A7, AF3), PC1 (F1, AF4)
CKIN5PB7 (B5, AF11), PC10 (B10, AF3)
CKIN6PD0 (C7, AF3)
CKIN7PB8 (A4, AF3), PB11 (J7, AF6)
CKOUTPD3 (A8, AF3), PC2_C (F4, AF6), PD10 (J10, AF3), PB0 (K4, AF6), PE9 (K6, AF3)
DATIN0PC1 (F1, AF3)
DATIN1PD6 (A7, AF4), PC3_C (G4, AF3), PB1 (K5, AF6), PB12 (K8, AF6)
DATIN2PE7 (H5, AF3), PC5 (J4, AF3), PB14 (K9, AF6)
DATIN3PE4 (C3, AF3), PC7 (G9, AF4), PD9 (H8, AF3)
DATIN4PD7 (C6, AF3), PC0 (F3, AF6), PE10 (H6, AF3)
DATIN5PC11 (B9, AF3), PB6 (D4, AF11)
DATIN6PD1 (B8, AF3)
DATIN7PB9 (E3, AF3), PB10 (K7, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (C9, AF0)
JTDIPA15(JTDI) (C8, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (B6, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (C10, AF0)
TRACECLKPE2 (A3, AF0)
TRACED0PE3 (B3, AF0), PC1 (F1, AF0)
TRACED1PE4 (C3, AF0), PC8 (G10, AF0)
TRACED2PE5 (A2, AF0), PD2 (A9, AF0)
TRACED3PE6 (A1, AF0), PC12 (A10, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (F10, AF0)
MCO_2PC9 (F9, AF0)
OSC_INPH0-OSC_IN (G1)
OSC_OUTPH1-OSC_OUT (G2)
OSC32_INPC14-OSC32_IN (B1)
OSC32_OUTPC15-OSC32_OUT (B2)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC3_C (G4)
PWR_CSTOPPC2_C (F4)
PWR_WKUP1PA0 (G3)
PWR_WKUP2PA2 (H3)
PWR_WKUP4PC13 (E4)
PWR_WKUP6PC1 (F1)
RTC_TAMP1PC13 (E4)
RTC_TAMP3PC1 (F1)

Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG1 (независимый сторожевой таймер), WWDG1 (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 100 шариков корпуса TFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE6ввод-выводDCMI_D7 (AF13), DEBUG_TRACED3 (AF0), FMC_A22 (AF12), LTDC_G1 (AF14), PSSI_D7 (AF13), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF9), SAI4_MCLK_B (AF10), SAI4_SD_A (AF8), SPI4_MOSI (AF5), TIM15_CH2 (AF4), TIM1_BKIN2 (AF1), TIM1_BKIN2_COMP1 (AF11), TIM1_BKIN2_COMP2 (AF11)
A2PE5ввод-выводDCMI_D6 (AF13), DEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF3), FMC_A21 (AF12), LTDC_G0 (AF14), PSSI_D6 (AF13), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SAI4_CK2 (AF10), SAI4_SCK_A (AF8), SPI4_MISO (AF5), TIM15_CH1 (AF4)
A3PE2ввод-выводDEBUG_TRACECLK (AF0), ETH_TXD3 (AF11), FMC_A23 (AF12), OCTOSPIM_P1_IO2 (AF9), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SAI4_CK1 (AF10), SAI4_MCLK_A (AF8), SPI4_SCK (AF5), USART10_RX (AF4)
A4PB8ввод-выводDCMI_D6 (AF13), DFSDM1_CKIN7 (AF3), ETH_TXD3 (AF11), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LTDC_B6 (AF14), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8)
A5BOOT0загрузка—
A6PB5ввод-выводDCMI_D10 (AF13), ETH_PPS_OUT (AF11), FDCAN2_RX (AF9), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LTDC_B5 (AF3), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14), USB_OTG_HS_ULPI_D7 (AF10)
A7PD6ввод-выводDCMI_D10 (AF13), DFSDM1_CKIN4 (AF3), DFSDM1_DATIN1 (AF4), FMC_NWAIT (AF12), I2S3_SDO (AF5), LTDC_B2 (AF14), OCTOSPIM_P1_IO6 (AF10), PSSI_D10 (AF13), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF1), SAI4_SD_A (AF8), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
A8PD3ввод-выводDCMI_D5 (AF13), DFSDM1_CKOUT (AF3), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), PSSI_D5 (AF13), SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7)
A9PD2ввод-выводDCMI_D11 (AF13), DEBUG_TRACED2 (AF0), FMC_D7 (AF1), FMC_DA7 (AF1), LTDC_B2 (AF14), LTDC_B7 (AF9), PSSI_D11 (AF13), SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8)
A10PC12ввод-выводDCMI_D9 (AF13), DEBUG_TRACED3 (AF0), FMC_D6 (AF1), FMC_DA6 (AF1), I2C5_SMBA (AF4), I2S3_SDO (AF6), I2S6_CK (AF5), LTDC_R6 (AF14), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7)
B1PC14-OSC32_INввод-выводRCC_OSC32_IN
B2PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
B3PE3ввод-выводDEBUG_TRACED0 (AF0), FMC_A19 (AF12), SAI1_SD_B (AF6), SAI4_SD_B (AF8), TIM15_BKIN (AF4), USART10_TX (AF11)
B4PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF1), LPTIM2_ETR (AF4), LTDC_R0 (AF14), PSSI_D2 (AF13), SAI4_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
B5PB7ввод-выводDCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF11), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF6), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_PVD_IN, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7)
B6PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM24_ETR (AF14), TIM2_CH2 (AF1), UART7_RX (AF11)
B7PD4ввод-выводFMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), USART2_DE (AF7), USART2_RTS (AF7)
B8PD1ввод-выводDFSDM1_DATIN6 (AF3), FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8)
B9PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), I2C5_SCL (AF4), I2S3_SDI (AF6), LTDC_B4 (AF14), OCTOSPIM_P1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B10PC10ввод-выводDCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), I2C5_SDA (AF4), I2S3_CK (AF6), LTDC_B1 (AF10), LTDC_R2 (AF14), OCTOSPIM_P1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SWPMI1_RX (AF11), UART4_TX (AF8), USART3_TX (AF7)
C1VSSпитание—
C2VBATпитание—
C3PE4ввод-выводDCMI_D4 (AF13), DEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF3), FMC_A20 (AF12), LTDC_B0 (AF14), PSSI_D4 (AF13), SAI1_D2 (AF2), SAI1_FS_A (AF6), SAI4_D2 (AF10), SAI4_FS_A (AF8), SPI4_NSS (AF5), TIM15_CH1N (AF4)
C4PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF1), LTDC_R6 (AF14), PSSI_D3 (AF13), UART8_TX (AF8)
C5PB4(NJTRST)ввод-выводDEBUG_JTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11)
C6PD7ввод-выводDFSDM1_CKIN1 (AF6), DFSDM1_DATIN4 (AF3), FMC_NE1 (AF12), I2S1_SDO (AF5), OCTOSPIM_P1_IO7 (AF10), SDMMC2_CMD (AF11), SPDIFRX1_IN0 (AF9), SPI1_MOSI (AF5), USART2_CK (AF7)
C7PD0ввод-выводDFSDM1_CKIN6 (AF3), FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B1 (AF14), UART4_RX (AF8), UART9_CTS (AF11)
C8PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_B6 (AF14), LTDC_R3 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
C9PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
C10PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
D1VSSSMPSпитание—
D2VLXSMPSпитание—
D3PDR_ONпитание—
D4PB6ввод-выводCEC (AF5), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF6), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7)
D5VSSпитание—
D6VDDпитание—
D7PD5ввод-выводFMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7)
D8VCAPпитание—
D9PA12ввод-выводFDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_R5 (AF14), SAI4_FS_B (AF8), SPI2_SCK (AF5), TIM1_BKIN2 (AF12), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_HS_DP
D10PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_HS_DM
E1VDDSMPSпитание—
E2VFBSMPSпитание—
E3PB9ввод-выводDAC1_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF3), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), PSSI_D7 (AF13), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8)
E4PC13ввод-выводPWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS
E5VDDпитание—
E6VDDLDOпитание—
E7VSSпитание—
E8VDD33USBпитание—
E9PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF13), ETH_TX_ER (AF11), I2C3_SMBA (AF4), I2C5_SMBA (AF6), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_R5 (AF14), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_HS_VBUS
E10PA10ввод-выводDCMI_D1 (AF13), LPUART1_RX (AF3), LTDC_B1 (AF14), LTDC_B4 (AF12), MDIOS_MDIO (AF11), PSSI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_HS_ID (AF10)
F1PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADC3_INN10, ADC3_INP11, DEBUG_TRACED0 (AF0), DFSDM1_CKIN4 (AF4), DFSDM1_DATIN0 (AF3), ETH_MDC (AF11), I2S2_SDO (AF5), LTDC_G5 (AF14), MDIOS_MDC (AF12), OCTOSPIM_P1_IO4 (AF10), PWR_WKUP6, RTC_TAMP3, SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF1), SAI4_SD_A (AF8), SDMMC2_CK (AF9), SPI2_MOSI (AF5)
F2NRSTсброс—
F3PC0ввод-выводADC1_INP10, ADC2_INP10, ADC3_INP10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_A25 (AF9), FMC_D12 (AF1), FMC_DA12 (AF1), FMC_SDNWE (AF12), LTDC_G2 (AF11), LTDC_R5 (AF14), SAI4_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
F4PC2_Cввод-выводADC3_INN1, ADC3_INP0, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), ETH_TXD2 (AF11), FMC_SDNE0 (AF12), I2S2_SDI (AF5), OCTOSPIM_P1_IO2 (AF9), OCTOSPIM_P1_IO5 (AF4), PWR_CSTOP, SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
F5VSSпитание—
F6VDDпитание—
F7VDDLDOпитание—
F8PC6ввод-выводDCMI_D0 (AF13), DFSDM1_CKIN3 (AF4), FMC_NWAIT (AF9), I2S2_MCK (AF5), LTDC_HSYNC (AF14), PSSI_D0 (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), SWPMI1_IO, TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7)
F9PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2C5_SDA (AF6), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), OCTOSPIM_P1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), SWPMI1_SUSPEND (AF11), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8)
F10PA8ввод-выводI2C3_SCL (AF4), I2C5_SCL (AF6), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF12), TIM8_BKIN2_COMP2 (AF12), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_HS_SOF (AF10)
G1PH0-OSC_INввод-выводRCC_OSC_IN
G2PH1-OSC_OUTввод-выводRCC_OSC_OUT
G3PA0ввод-выводADC1_INP16, ETH_CRS (AF11), FMC_A19 (AF12), I2S6_WS (AF5), PWR_WKUP1, SAI4_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
G4PC3_Cввод-выводADC3_INP1, DFSDM1_DATIN1 (AF3), ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SDO (AF5), OCTOSPIM_P1_IO0 (AF9), OCTOSPIM_P1_IO6 (AF4), PWR_CSLEEP, SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
G5PA3ввод-выводADC1_INP15, ADC2_INP15, ETH_COL (AF11), I2S6_MCK (AF5), LPTIM5_OUT (AF3), LTDC_B2 (AF9), LTDC_B5 (AF14), OCTOSPIM_P1_CLK (AF12), OCTOSPIM_P1_IO2 (AF6), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
G6VCAPпитание—
G7PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8), UART9_RX (AF11)
G8PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8), UART9_TX (AF11)
G9PC7ввод-выводDCMI_D1 (AF13), DEBUG_TRGIO (AF0), DFSDM1_DATIN3 (AF4), FMC_NE1 (AF9), I2S3_MCK (AF6), LTDC_G6 (AF14), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), SWPMI1_TX (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7)
G10PC8ввод-выводDCMI_D2 (AF13), DEBUG_TRACED1 (AF0), FMC_INT (AF10), FMC_NCE (AF9), FMC_NE2 (AF9), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SWPMI1_RX (AF11), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7)
H1VDDAпитание—
H2VSSAпитание—
H3PA2ввод-выводADC1_INP14, ADC2_INP14, ETH_MDIO (AF11), LPTIM4_OUT (AF3), LTDC_R1 (AF14), MDIOS_MDIO (AF12), OCTOSPIM_P1_IO0 (AF6), PWR_WKUP2, SAI4_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
H4PC4ввод-выводADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2 (AF3), ETH_RXD0 (AF11), FMC_A22 (AF1), FMC_SDNE0 (AF12), I2S1_MCK (AF5), LTDC_R7 (AF14), OPAMP1_VOUT, SDMMC2_CKIN (AF10), SPDIFRX1_IN2 (AF9)
H5PE7ввод-выводCOMP2_INM, DFSDM1_DATIN2 (AF3), FMC_D4 (AF12), FMC_DA4 (AF12), OCTOSPIM_P1_IO4 (AF10), OPAMP2_VOUT, TIM1_ETR (AF1), UART7_RX (AF7)
H6PE10ввод-выводCOMP2_INM, DFSDM1_DATIN4 (AF3), FMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPIM_P1_IO7 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF7)
H7PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), LPTIM2_IN2 (AF3), OCTOSPIM_P1_IO0 (AF9), SAI4_SD_A (AF10), USART3_CTS (AF7), USART3_NSS (AF7)
H8PD9ввод-выводDAC1_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
H9PD12ввод-выводDCMI_D12 (AF13), FDCAN3_RX (AF5), FMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), OCTOSPIM_P1_IO1 (AF9), PSSI_D12 (AF13), SAI4_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
H10PD13ввод-выводDCMI_D13 (AF13), FDCAN3_TX (AF5), FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_IO3 (AF9), PSSI_D13 (AF13), SAI4_SCK_A (AF10), TIM4_CH2 (AF2), UART9_DE (AF11), UART9_RTS (AF11)
J1VREF+служебныйVREFBUF_OUT
J2PA1ввод-выводADC1_INN16, ADC1_INP17, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), LPTIM3_OUT (AF3), LTDC_R2 (AF14), OCTOSPIM_P1_DQS (AF12), OCTOSPIM_P1_IO3 (AF9), SAI4_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
J3PA6ввод-выводADC1_INP3, ADC2_INP3, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LTDC_G2 (AF14), MDIOS_MDC (AF11), OCTOSPIM_P1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF12), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF10), TIM8_BKIN_COMP2 (AF10)
J4PC5ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), DFSDM1_DATIN2 (AF3), ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), LTDC_DE (AF14), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PSSI_D15 (AF4), SAI1_D3 (AF2), SAI4_D3 (AF1), SPDIFRX1_IN3 (AF9)
J5PB2ввод-выводCOMP1_INP, DFSDM1_CKIN1 (AF4), ETH_TX_ER (AF11), I2S3_SDO (AF7), OCTOSPIM_P1_CLK (AF9), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF1), SAI4_SD_A (AF8), SPI3_MOSI (AF7), TIM23_ETR (AF13)
J6PE8ввод-выводCOMP2_OUT (AF13), DFSDM1_CKIN2 (AF3), FMC_D5 (AF12), FMC_DA5 (AF12), OCTOSPIM_P1_IO5 (AF10), OPAMP2_VINM, TIM1_CH1N (AF1), UART7_TX (AF7)
J7PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7 (AF6), ETH_TX_EN (AF11), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
J8PB13ввод-выводDCMI_D2 (AF13), DFSDM1_CKIN1 (AF6), ETH_TXD1 (AF11), FDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_OUT (AF3), OCTOSPIM_P1_IO2 (AF4), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7), USB_OTG_HS_ULPI_D6 (AF10)
J9PD8ввод-выводDFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX1_IN1 (AF9), USART3_TX (AF7)
J10PD10ввод-выводDFSDM1_CKOUT (AF3), FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
K1PA4ввод-выводADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), FMC_D8 (AF12), FMC_DA8 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LTDC_VSYNC (AF14), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7)
K2PA5ввод-выводADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, FMC_D9 (AF12), FMC_DA9 (AF12), I2S1_CK (AF5), I2S6_CK (AF8), LTDC_R4 (AF14), PSSI_D14 (AF13), PWR_NDSTOP2, SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
K3PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_VSYNC (AF14), OCTOSPIM_P1_IO2 (AF10), OPAMP1_VINM, SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
K4PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT (AF6), ETH_RXD2 (AF11), LTDC_G1 (AF14), LTDC_R3 (AF9), OCTOSPIM_P1_IO1 (AF4), OPAMP1_VINP, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
K5PB1ввод-выводADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1 (AF6), ETH_RXD3 (AF11), LTDC_G0 (AF14), LTDC_R6 (AF9), OCTOSPIM_P1_IO0 (AF4), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
K6PE9ввод-выводCOMP2_INP, DAC1_EXTI9, DFSDM1_CKOUT (AF3), FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPIM_P1_IO6 (AF10), OPAMP2_VINP, TIM1_CH1 (AF1), UART7_DE (AF7), UART7_RTS (AF7)
K7PB10ввод-выводDFSDM1_DATIN7 (AF6), ETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G4 (AF14), OCTOSPIM_P1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
K8PB12ввод-выводDFSDM1_DATIN1 (AF6), ETH_TXD0 (AF11), FDCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), OCTOSPIM_P1_IO0 (AF12), OCTOSPIM_P1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), UART5_RX (AF14), USART3_CK (AF7), USB_OTG_HS_ULPI_D5 (AF10)
K9PB14ввод-выводDFSDM1_DATIN2 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), I2S2_SDI (AF5), LTDC_CLK (AF14), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
K10PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), FMC_D11 (AF12), FMC_DA11 (AF12), I2S2_SDO (AF5), LTDC_G7 (AF14), RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
PDR_OND3управление внутренней схемой сброса по питанию
VBATC2резервное питание: часы реального времени и резервные регистры
VCAPD8, G6вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDD6, E5, F6питание цифровой части и линий ввода-вывода
VDD33USBE8—
VDDAH1питание аналоговой части: АЦП, ЦАП, генераторы
VDDLDOE6, F7—
VDDSMPSE1—
VFBSMPSE2—
VLXSMPSD2—
VSSC1, D5, E7, F5общий провод (земля)
VSSAH2общий провод аналоговой части
VSSSMPSD1—
NRSTF2сброс, активный уровень — низкий
BOOT0A5выбор источника загрузки при сбросе
VREF+J1верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H735VGHx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H735VGSTM32H735VGHx1 МБ564 КБ

Линейка STM32H725/735, семейство STM32H7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H735VG. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32H735VGH3TFBGA 100, 8×8×1,2 мм, шаг 0,8 мм−40…+125 °Cлоток
STM32H735VGH6TFBGA 100, 8×8×1,2 мм, шаг 0,8 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе TFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H725VESTM32H725/735100 из 100выводы совпадают полностьютолько у этого: CRYP, HASH; флеш-память до 1024 и 512 КБ
STM32H725VGSTM32H725/735100 из 100выводы совпадают полностьютолько у этого: CRYP, HASH
STM32H7A3VGHxQ, STM32H7A3VIHxQSTM32H7A3/7B398 из 100E8: VDD33USB → VDD33_USB; F7: VDDLDO → VDD50_USBтолько у этого: ADC3, CORDIC, CRYP, ETH, FDCAN3, FMAC, HASH, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; только у него: DAC2, DFSDM2, SAI2, SPDIFRX; частота до 550 и 280 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 564 и 1424 КБ
STM32H7B3VIHxQSTM32H7A3/7B398 из 100E8: VDD33USB → VDD33_USB; F7: VDDLDO → VDD50_USBтолько у этого: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; только у него: DAC2, DFSDM2, SAI2, SPDIFRX; частота до 550 и 280 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 564 и 1424 КБ

Частые вопросы

На каких выводах USART1 у STM32H735VG?

В корпусе TFBGA100 сигнал USART1_TX выведен на PB6 (шарик D4, AF7) или PA9 (шарик E9, AF7) или PB14 (шарик K9, AF4), USART1_RX — на PB7 (шарик B5, AF7) или PA10 (шарик E10, AF7) или PB15 (шарик K10, AF4).

Где у STM32H735VG выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик C10, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик C9, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H735VG?

I2C1_SCL — PB8 (шарик A4, AF4) или PB6 (шарик D4, AF4), I2C1_SDA — PB7 (шарик B5, AF4) или PB9 (шарик E3, AF4).

Сколько выводов ввода-вывода у STM32H735VG в корпусе TFBGA100?

77 из 100. Ещё 20 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32H735VGH6 и STM32H735VGH3?

Диапазоном рабочей температуры: STM32H735VGH6 — −40…+85 °C, STM32H735VGH3 — −40…+125 °C (по таблице заказных номеров на st.com). Корпус (TFBGA 100, 8×8×1,2 мм, шаг 0,8 мм) и расположение выводов у них одинаковые.

Какое напряжение питания у STM32H735VG?

От 1,62 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
