STM32H7B3VIHxQ в корпусе TFBGA100: распиновка
STM32H7B3VIHxQ — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 280 МГц: 2 МБ флеш-памяти и 1,390625 МБ ОЗУ. Корпус TFBGA100 — 100 шариков, из них 77 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M7
- Частота ядра
- до 280 МГц
- Флеш-память
- 2 МБ
- ОЗУ
- 1,390625 МБ
- Корпус
- TFBGA100, 100 шариков
- Линий ввода-вывода
- 77
- Напряжение питания
- 1,62…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

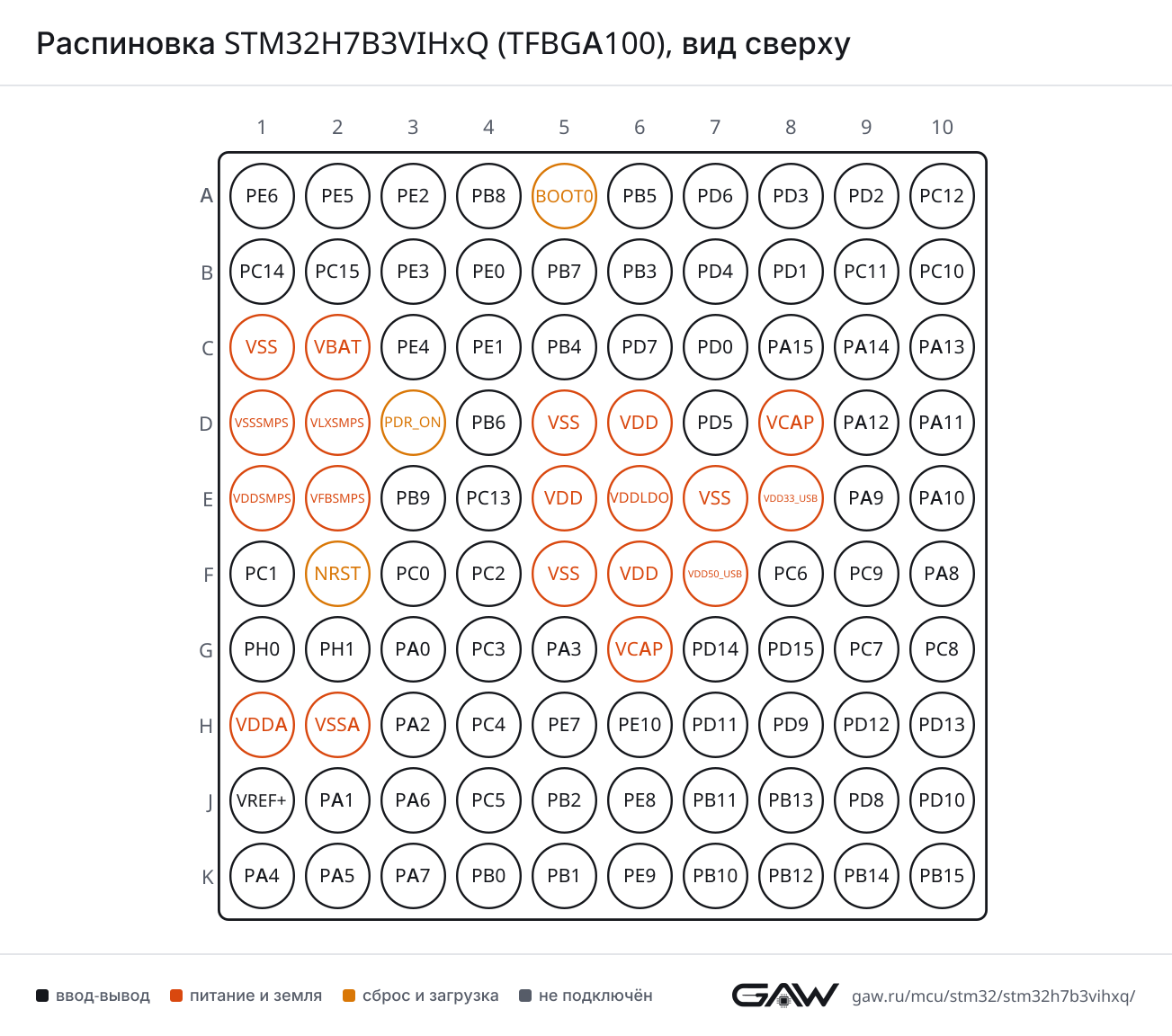

Схема корпуса TFBGA100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (F10, AF7) |
| CTS | PA11 (D10, AF7) | |
| DE | PA12 (D9, AF7) | |
| NSS | PA11 (D10, AF7) | |
| RTS | PA12 (D9, AF7) | |
| RX | PB7 (B5, AF7), PA10 (E10, AF7), PB15 (K10, AF4) | |
| TX | PB6 (D4, AF7), PA9 (E9, AF7), PB14 (K9, AF4) | |
| USART2 | CK | PD7 (C6, AF7), PA4 (K1, AF7) |
| CTS | PD3 (A8, AF7), PA0 (G3, AF7) | |
| DE | PD4 (B7, AF7), PA1 (J2, AF7) | |
| NSS | PD3 (A8, AF7), PA0 (G3, AF7) | |
| RTS | PD4 (B7, AF7), PA1 (J2, AF7) | |
| RX | PD6 (A7, AF7), PA3 (G5, AF7) | |
| TX | PD5 (D7, AF7), PA2 (H3, AF7) | |
| USART3 | CK | PC12 (A10, AF7), PD10 (J10, AF7), PB12 (K8, AF7) |
| CTS | PD11 (H7, AF7), PB13 (J8, AF7) | |
| DE | PD12 (H9, AF7), PB14 (K9, AF7) | |
| NSS | PD11 (H7, AF7), PB13 (J8, AF7) | |
| RTS | PD12 (H9, AF7), PB14 (K9, AF7) | |
| RX | PC11 (B9, AF7), PD9 (H8, AF7), PB11 (J7, AF7) | |
| TX | PC10 (B10, AF7), PD8 (J9, AF7), PB10 (K7, AF7) | |
| USART6 | CK | PC8 (G10, AF7) |
| RX | PC7 (G9, AF7) | |
| TX | PC6 (F8, AF7) | |
| USART10 | RX | PE2 (A3, AF11) |
| TX | PE3 (B3, AF11) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (K4, AF8), PB15 (K10, AF8) |
| DE | PA15 (C8, AF8), PB14 (K9, AF8) | |
| RTS | PA15 (C8, AF8), PB14 (K9, AF8) | |
| RX | PB8 (A4, AF8), PC11 (B9, AF8), PD0 (C7, AF8), PA11 (D10, AF6), PA1 (J2, AF8) | |
| TX | PD1 (B8, AF8), PC10 (B10, AF8), PA12 (D9, AF6), PB9 (E3, AF8), PA0 (G3, AF8) | |
| UART5 | CTS | PC9 (F9, AF8) |
| DE | PC8 (G10, AF8) | |
| RTS | PC8 (G10, AF8) | |
| RX | PB5 (A6, AF14), PD2 (A9, AF8), PB12 (K8, AF14) | |
| TX | PC12 (A10, AF8), PB6 (D4, AF14), PB13 (J8, AF14) | |
| UART7 | CTS | PE10 (H6, AF7) |
| DE | PE9 (K6, AF7) | |
| RTS | PE9 (K6, AF7) | |
| RX | PB3 (B6, AF11), PA8 (F10, AF11), PE7 (H5, AF7) | |
| TX | PB4 (C5, AF11), PA15 (C8, AF11), PE8 (J6, AF7) | |
| UART8 | CTS | PD14 (G7, AF8) |
| DE | PD15 (G8, AF8) | |
| RTS | PD15 (G8, AF8) | |
| RX | PE0 (B4, AF8) | |
| TX | PE1 (C4, AF8) | |
| UART9 | CTS | PD0 (C7, AF11) |
| DE | PD13 (H10, AF11) | |
| RTS | PD13 (H10, AF11) | |
| RX | PD14 (G7, AF11) | |
| TX | PD15 (G8, AF11) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA11 (D10, AF3) |
| DE | PA12 (D9, AF3) | |
| RTS | PA12 (D9, AF3) | |
| RX | PB7 (B5, AF8), PA10 (E10, AF3) | |
| TX | PB6 (D4, AF8), PA9 (E9, AF3) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (C5, AF5), PA6 (J3, AF5) |
| MOSI | PB5 (A6, AF5), PD7 (C6, AF5), PA7 (K3, AF5) | |
| NSS | PA15 (C8, AF5), PA4 (K1, AF5) | |
| SCK | PB3 (B6, AF5), PA5 (K2, AF5) | |
| SPI2 | MISO | PC2_C (F4, AF5), PB14 (K9, AF5) |
| MOSI | PC1 (F1, AF5), PC3_C (G4, AF5), PB15 (K10, AF5) | |
| NSS | PB4 (C5, AF7), PA11 (D10, AF5), PB9 (E3, AF5), PB12 (K8, AF5) | |
| SCK | PD3 (A8, AF5), PA12 (D9, AF5), PA9 (E9, AF5), PB13 (J8, AF5), PB10 (K7, AF5) | |
| SPI3 | MISO | PC11 (B9, AF6), PB4 (C5, AF6) |
| MOSI | PB5 (A6, AF7), PD6 (A7, AF5), PC12 (A10, AF6), PB2 (J5, AF7) | |
| NSS | PA15 (C8, AF6), PA4 (K1, AF6) | |
| SCK | PB3 (B6, AF6), PC10 (B10, AF6) | |
| SPI4 | MISO | PE5 (A2, AF5) |
| MOSI | PE6 (A1, AF5) | |
| NSS | PE4 (C3, AF5) | |
| SCK | PE2 (A3, AF5) | |
| SPI6 | MISO | PB4 (C5, AF8), PA6 (J3, AF8) |
| MOSI | PB5 (A6, AF8), PA7 (K3, AF8) | |
| NSS | PA15 (C8, AF7), PA0 (G3, AF5), PA4 (K1, AF8) | |
| SCK | PC12 (A10, AF5), PB3 (B6, AF8), PA5 (K2, AF8) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (F9, AF5) |
| I2S1 | CK | PB3 (B6, AF5), PA5 (K2, AF5) |
| MCK | PC4 (H4, AF5) | |
| SDI | PB4 (C5, AF5), PA6 (J3, AF5) | |
| SDO | PB5 (A6, AF5), PD7 (C6, AF5), PA7 (K3, AF5) | |
| WS | PA15 (C8, AF5), PA4 (K1, AF5) | |
| I2S2 | CK | PD3 (A8, AF5), PA12 (D9, AF5), PA9 (E9, AF5), PB13 (J8, AF5), PB10 (K7, AF5) |
| MCK | PC6 (F8, AF5) | |
| SDI | PC2_C (F4, AF5), PB14 (K9, AF5) | |
| SDO | PC1 (F1, AF5), PC3_C (G4, AF5), PB15 (K10, AF5) | |
| WS | PB4 (C5, AF7), PA11 (D10, AF5), PB9 (E3, AF5), PB12 (K8, AF5) | |
| I2S3 | CK | PB3 (B6, AF6), PC10 (B10, AF6) |
| MCK | PC7 (G9, AF6) | |
| SDI | PC11 (B9, AF6), PB4 (C5, AF6) | |
| SDO | PB5 (A6, AF7), PD6 (A7, AF5), PC12 (A10, AF6), PB2 (J5, AF7) | |
| WS | PA15 (C8, AF6), PA4 (K1, AF6) | |
| I2S6 | CK | PC12 (A10, AF5), PB3 (B6, AF8), PA5 (K2, AF8) |
| MCK | PA3 (G5, AF5) | |
| SDI | PB4 (C5, AF8), PA6 (J3, AF8) | |
| SDO | PB5 (A6, AF8), PA7 (K3, AF8) | |
| WS | PA15 (C8, AF7), PA0 (G3, AF5), PA4 (K1, AF8) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A4, AF4), PB6 (D4, AF4) |
| SDA | PB7 (B5, AF4), PB9 (E3, AF4) | |
| SMBA | PB5 (A6, AF4) | |
| I2C2 | SCL | PB10 (K7, AF4) |
| SDA | PB11 (J7, AF4) | |
| SMBA | PB12 (K8, AF4) | |
| I2C3 | SCL | PA8 (F10, AF4) |
| SDA | PC9 (F9, AF4) | |
| SMBA | PA9 (E9, AF4) | |
| I2C4 | SCL | PB8 (A4, AF6), PB6 (D4, AF6), PD12 (H9, AF4) |
| SDA | PB7 (B5, AF6), PB9 (E3, AF6), PD13 (H10, AF4) | |
| SMBA | PB5 (A6, AF6), PB9 (E3, AF11), PD11 (H7, AF4) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PB8 (A4, AF9), PD0 (C7, AF9), PA11 (D10, AF9) |
| TX | PD1 (B8, AF9), PA12 (D9, AF9), PB9 (E3, AF9) | |
| FDCAN2 | RX | PB5 (A6, AF9), PB12 (K8, AF9) |
| TX | PB6 (D4, AF9), PB13 (J8, AF9) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PA11 (D10) |
| DP | PA12 (D9) | |
| ID | PA10 (E10, AF10) | |
| SOF | PA8 (F10, AF10) | |
| ULPI_CK | PA5 (K2, AF10) | |
| ULPI_D0 | PA3 (G5, AF10) | |
| ULPI_D1 | PB0 (K4, AF10) | |
| ULPI_D2 | PB1 (K5, AF10) | |
| ULPI_D3 | PB10 (K7, AF10) | |
| ULPI_D4 | PB11 (J7, AF10) | |
| ULPI_D5 | PB12 (K8, AF10) | |
| ULPI_D6 | PB13 (J8, AF10) | |
| ULPI_D7 | PB5 (A6, AF10) | |
| ULPI_DIR | PC2_C (F4, AF10) | |
| ULPI_NXT | PC3_C (G4, AF10) | |
| ULPI_STP | PC0 (F3, AF10) | |
| VBUS | PA9 (E9) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (E3, AF7) |
| CK | PC12 (A10, AF12) | |
| CKIN | PB8 (A4, AF7) | |
| CMD | PD2 (A9, AF12) | |
| D0 | PC8 (G10, AF12), PB13 (J8, AF12) | |
| D0DIR | PC6 (F8, AF8) | |
| D1 | PC9 (F9, AF12) | |
| D2 | PC10 (B10, AF12) | |
| D3 | PC11 (B9, AF12) | |
| D4 | PB8 (A4, AF12) | |
| D5 | PB9 (E3, AF12) | |
| D6 | PC6 (F8, AF12) | |
| D7 | PC7 (G9, AF12) | |
| D123DIR | PC7 (G9, AF8) | |
| SDMMC2 | CK | PD6 (A7, AF11), PC1 (F1, AF9) |
| CMD | PD7 (C6, AF11), PA0 (G3, AF9) | |
| D0 | PB14 (K9, AF9) | |
| D1 | PB15 (K10, AF9) | |
| D2 | PB3 (B6, AF9) | |
| D3 | PB4 (C5, AF9) | |
| D4 | PB8 (A4, AF10) | |
| D5 | PB9 (E3, AF10) | |
| D6 | PC6 (F8, AF10) | |
| D7 | PC7 (G9, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (A3, AF2) |
| CK2 | PE5 (A2, AF2) | |
| D1 | PE6 (A1, AF2), PD6 (A7, AF2), PC1 (F1, AF2), PB2 (J5, AF2) | |
| D2 | PE4 (C3, AF2) | |
| D3 | PC5 (J4, AF2) | |
| FS_A | PE4 (C3, AF6) | |
| MCLK_A | PE2 (A3, AF6) | |
| SCK_A | PE5 (A2, AF6) | |
| SD_A | PE6 (A1, AF6), PD6 (A7, AF6), PC1 (F1, AF6), PB2 (J5, AF6) | |
| SD_B | PE3 (B3, AF6) | |
| SAI2 | FS_A | PD12 (H9, AF10) |
| FS_B | PA12 (D9, AF8), PC0 (F3, AF8) | |
| MCLK_A | PE0 (B4, AF10) | |
| MCLK_B | PE6 (A1, AF10), PA1 (J2, AF10) | |
| SCK_A | PD13 (H10, AF10) | |
| SCK_B | PA2 (H3, AF8) | |
| SD_A | PD11 (H7, AF10) | |
| SD_B | PA0 (G3, AF10) |
SPDIF-RX — приёмник S/PDIF
| Блок | Сигнал | Выводы |
|---|---|---|
| SPDIFRX | IN0 | PD7 (C6) |
| IN1 | PD8 (J9) | |
| IN2 | PC4 (H4) | |
| IN3 | PC5 (J4) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA15 (C8, AF4), PB6 (D4, AF5) |
SWPMI — интерфейс Single Wire Protocol
| Блок | Сигнал | Выводы |
|---|---|---|
| SWPMI1 | IO | PC6 (F8) |
| RX | PC10 (B10, AF11), PC8 (G10, AF11) | |
| SUSPEND | PC9 (F9, AF11) | |
| TX | PC7 (G9, AF11) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B9), PA11 (D10), PD11 (H7), PB11 (J7) |
| EXTI15 | PC15-OSC32_OUT (B2), PA15 (C8), PD15 (G8), PB15 (K10) | |
| INN3 | PA7 (K3) | |
| INN4 | PC5 (J4) | |
| INN5 | PB0 (K4) | |
| INN10 | PC1 (F1) | |
| INN16 | PA1 (J2) | |
| INN18 | PA5 (K2) | |
| INP3 | PA6 (J3) | |
| INP4 | PC4 (H4) | |
| INP5 | PB1 (K5) | |
| INP7 | PA7 (K3) | |
| INP8 | PC5 (J4) | |
| INP9 | PB0 (K4) | |
| INP10 | PC0 (F3) | |
| INP11 | PC1 (F1) | |
| INP14 | PA2 (H3) | |
| INP15 | PA3 (G5) | |
| INP16 | PA0 (G3) | |
| INP17 | PA1 (J2) | |
| INP18 | PA4 (K1) | |
| INP19 | PA5 (K2) | |
| ADC2 | EXTI11 | PC11 (B9), PA11 (D10), PD11 (H7), PB11 (J7) |
| EXTI15 | PC15-OSC32_OUT (B2), PA15 (C8), PD15 (G8), PB15 (K10) | |
| INN1 | PC2_C (F4) | |
| INN3 | PA7 (K3) | |
| INN4 | PC5 (J4) | |
| INN5 | PB0 (K4) | |
| INN10 | PC1 (F1) | |
| INP0 | PC2_C (F4) | |
| INP1 | PC3_C (G4) | |
| INP3 | PA6 (J3) | |
| INP4 | PC4 (H4) | |
| INP5 | PB1 (K5) | |
| INP7 | PA7 (K3) | |
| INP8 | PC5 (J4) | |
| INP9 | PB0 (K4) | |
| INP10 | PC0 (F3) | |
| INP11 | PC1 (F1) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (E3), PA9 (E9), PC9 (F9), PD9 (H8), PE9 (K6) |
| OUT1 | PA4 (K1) | |
| OUT2 | PA5 (K2) | |
| DAC2 | OUT1 | PA6 (J3) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (H4), PB1 (K5) |
| INP | PB2 (J5), PB0 (K4) | |
| OUT | PC5 (J4, AF13) | |
| COMP2 | INM | PE7 (H5), PE10 (H6) |
| INP | PE9 (K6) | |
| OUT | PE8 (J6, AF13) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PC5 (J4), PA7 (K3) |
| VINP | PB0 (K4) | |
| VOUT | PC4 (H4) | |
| OPAMP2 | VINM | PE8 (J6) |
| VINP | PE9 (K6) | |
| VOUT | PE7 (H5) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (J1) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (J3, AF1), PB12 (K8, AF1) |
| BKIN_COMP1 | PA6 (J3, AF12), PB12 (K8, AF13) | |
| BKIN_COMP2 | PA6 (J3, AF12), PB12 (K8, AF13) | |
| BKIN2 | PE6 (A1, AF1) | |
| BKIN2_COMP1 | PE6 (A1, AF11) | |
| BKIN2_COMP2 | PE6 (A1, AF11) | |
| CH1 | PA8 (F10, AF1), PE9 (K6, AF1) | |
| CH1N | PE8 (J6, AF1), PB13 (J8, AF1), PA7 (K3, AF1) | |
| CH2 | PA9 (E9, AF1) | |
| CH2N | PE10 (H6, AF1), PB0 (K4, AF1), PB14 (K9, AF1) | |
| CH3 | PA10 (E10, AF1) | |
| CH3N | PB1 (K5, AF1), PB15 (K10, AF1) | |
| CH4 | PA11 (D10, AF1) | |
| ETR | PA12 (D9, AF1), PE7 (H5, AF1) | |
| TIM2 | CH1 | PA15 (C8, AF1), PA0 (G3, AF1), PA5 (K2, AF1) |
| CH2 | PB3 (B6, AF1), PA1 (J2, AF1) | |
| CH3 | PA2 (H3, AF1), PB10 (K7, AF1) | |
| CH4 | PA3 (G5, AF1), PB11 (J7, AF1) | |
| ETR | PA15 (C8, AF1), PA0 (G3, AF1), PA5 (K2, AF1) | |
| TIM3 | CH1 | PB4 (C5, AF2), PC6 (F8, AF2), PA6 (J3, AF2) |
| CH2 | PB5 (A6, AF2), PC7 (G9, AF2), PA7 (K3, AF2) | |
| CH3 | PC8 (G10, AF2), PB0 (K4, AF2) | |
| CH4 | PC9 (F9, AF2), PB1 (K5, AF2) | |
| ETR | PD2 (A9, AF2) | |
| TIM4 | CH1 | PB6 (D4, AF2), PD12 (H9, AF2) |
| CH2 | PB7 (B5, AF2), PD13 (H10, AF2) | |
| CH3 | PB8 (A4, AF2), PD14 (G7, AF2) | |
| CH4 | PB9 (E3, AF2), PD15 (G8, AF2) | |
| ETR | PE0 (B4, AF2) | |
| TIM5 | CH1 | PA0 (G3, AF2) |
| CH2 | PA1 (J2, AF2) | |
| CH3 | PA2 (H3, AF2) | |
| CH4 | PA3 (G5, AF2) | |
| ETR | PA4 (K1, AF2) | |
| TIM8 | BKIN | PA6 (J3, AF3) |
| BKIN_COMP1 | PA6 (J3, AF10) | |
| BKIN_COMP2 | PA6 (J3, AF10) | |
| BKIN2 | PA8 (F10, AF3) | |
| BKIN2_COMP1 | PA8 (F10, AF12) | |
| BKIN2_COMP2 | PA8 (F10, AF12) | |
| CH1 | PC6 (F8, AF3) | |
| CH1N | PA5 (K2, AF3), PA7 (K3, AF3) | |
| CH2 | PC7 (G9, AF3) | |
| CH2N | PB0 (K4, AF3), PB14 (K9, AF3) | |
| CH3 | PC8 (G10, AF3) | |
| CH3N | PB1 (K5, AF3), PB15 (K10, AF3) | |
| CH4 | PC9 (F9, AF3) | |
| ETR | PA0 (G3, AF3) | |
| TIM12 | CH1 | PB14 (K9, AF2) |
| CH2 | PB15 (K10, AF2) | |
| TIM13 | CH1 | PA6 (J3, AF9) |
| TIM14 | CH1 | PA7 (K3, AF9) |
| TIM15 | BKIN | PD2 (A9, AF4), PE3 (B3, AF4), PA0 (G3, AF4) |
| CH1 | PE5 (A2, AF4), PC12 (A10, AF2), PA2 (H3, AF4) | |
| CH1N | PE4 (C3, AF4), PA1 (J2, AF4) | |
| CH2 | PE6 (A1, AF4), PA3 (G5, AF4) | |
| TIM16 | BKIN | PB4 (C5, AF1) |
| CH1 | PB8 (A4, AF1) | |
| CH1N | PB6 (D4, AF1) | |
| TIM17 | BKIN | PB5 (A6, AF1) |
| CH1 | PB9 (E3, AF1) | |
| CH1N | PB7 (B5, AF1) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PE0 (B4, AF1) |
| IN1 | PD12 (H9, AF1) | |
| IN2 | PE1 (C4, AF1) | |
| OUT | PD13 (H10, AF1) | |
| LPTIM2 | ETR | PE0 (B4, AF4), PB11 (J7, AF3) |
| IN1 | PD12 (H9, AF3), PB10 (K7, AF3) | |
| IN2 | PD11 (H7, AF3) | |
| OUT | PB13 (J8, AF3) | |
| LPTIM3 | OUT | PA1 (J2, AF3) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (E4), PB2 (J5, AF0) |
| OUT_CALIB | PC13 (E4), PB2 (J5) | |
| REFIN | PB15 (K10, AF0) | |
| TS | PC13 (E4) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A16 | PD11 (H7, AF12) |
| A17 | PD12 (H9, AF12) | |
| A18 | PD13 (H10, AF12) | |
| A19 | PE3 (B3, AF12) | |
| A20 | PE4 (C3, AF12) | |
| A21 | PE5 (A2, AF12) | |
| A22 | PE6 (A1, AF12) | |
| A23 | PE2 (A3, AF12) | |
| A25 | PC0 (F3, AF9) | |
| ALE | PD12 (H9, AF12) | |
| CLE | PD11 (H7, AF12) | |
| CLK | PD3 (A8, AF12) | |
| D0 | PD14 (G7, AF12) | |
| D1 | PD15 (G8, AF12) | |
| D2 | PD0 (C7, AF12) | |
| D3 | PD1 (B8, AF12) | |
| D4 | PE7 (H5, AF12) | |
| D5 | PE8 (J6, AF12) | |
| D6 | PE9 (K6, AF12) | |
| D7 | PE10 (H6, AF12) | |
| D13 | PD8 (J9, AF12) | |
| D14 | PD9 (H8, AF12) | |
| D15 | PD10 (J10, AF12) | |
| DA0 | PD14 (G7, AF12) | |
| DA1 | PD15 (G8, AF12) | |
| DA2 | PD0 (C7, AF12) | |
| DA3 | PD1 (B8, AF12) | |
| DA4 | PE7 (H5, AF12) | |
| DA5 | PE8 (J6, AF12) | |
| DA6 | PE9 (K6, AF12) | |
| DA7 | PE10 (H6, AF12) | |
| DA13 | PD8 (J9, AF12) | |
| DA14 | PD9 (H8, AF12) | |
| DA15 | PD10 (J10, AF12) | |
| INT | PC8 (G10, AF10) | |
| NBL0 | PE0 (B4, AF12) | |
| NBL1 | PE1 (C4, AF12) | |
| NCE | PC8 (G10, AF9) | |
| NE1 | PD7 (C6, AF12), PC7 (G9, AF9) | |
| NE2 | PC8 (G10, AF9) | |
| NL | PB7 (B5, AF12) | |
| NOE | PD4 (B7, AF12) | |
| NWAIT | PD6 (A7, AF12), PC6 (F8, AF9) | |
| NWE | PD5 (D7, AF12) | |
| SDCKE0 | PC3_C (G4, AF12), PC5 (J4, AF12) | |
| SDCKE1 | PB5 (A6, AF12) | |
| SDNE0 | PC2_C (F4, AF12), PC4 (H4, AF12) | |
| SDNE1 | PB6 (D4, AF12) | |
| SDNWE | PC0 (F3, AF12), PA7 (K3, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (E9, AF13), PC6 (F8, AF13) |
| D1 | PA10 (E10, AF13), PC7 (G9, AF13) | |
| D2 | PE0 (B4, AF13), PC8 (G10, AF13), PB13 (J8, AF13) | |
| D3 | PE1 (C4, AF13), PC9 (F9, AF13) | |
| D4 | PC11 (B9, AF13), PE4 (C3, AF13) | |
| D5 | PD3 (A8, AF13), PB6 (D4, AF13) | |
| D6 | PE5 (A2, AF13), PB8 (A4, AF13) | |
| D7 | PE6 (A1, AF13), PB9 (E3, AF13) | |
| D8 | PC10 (B10, AF13) | |
| D9 | PC12 (A10, AF13) | |
| D10 | PB5 (A6, AF13), PD6 (A7, AF13) | |
| D11 | PD2 (A9, AF13) | |
| D12 | PD12 (H9, AF13) | |
| D13 | PD13 (H10, AF13) | |
| HSYNC | PA4 (K1, AF13) | |
| PIXCLK | PA6 (J3, AF13) | |
| VSYNC | PB7 (B5, AF13) |
PSSI — параллельный синхронный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| PSSI | D0 | PA9 (E9, AF13), PC6 (F8, AF13) |
| D1 | PA10 (E10, AF13), PC7 (G9, AF13) | |
| D2 | PE0 (B4, AF13), PC8 (G10, AF13), PB13 (J8, AF13) | |
| D3 | PE1 (C4, AF13), PC9 (F9, AF13) | |
| D4 | PC11 (B9, AF13), PE4 (C3, AF13) | |
| D5 | PD3 (A8, AF13), PB6 (D4, AF13) | |
| D6 | PE5 (A2, AF13), PB8 (A4, AF13) | |
| D7 | PE6 (A1, AF13), PB9 (E3, AF13) | |
| D8 | PC10 (B10, AF13) | |
| D9 | PC12 (A10, AF13) | |
| D10 | PB5 (A6, AF13), PD6 (A7, AF13) | |
| D11 | PD2 (A9, AF13) | |
| D12 | PD12 (H9, AF13) | |
| D13 | PD13 (H10, AF13) | |
| D14 | PA5 (K2, AF13) | |
| D15 | PC5 (J4, AF4) | |
| DE | PA4 (K1, AF13) | |
| PDCK | PA6 (J3, AF13) | |
| RDY | PB7 (B5, AF13) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B0 | PE4 (C3, AF14) |
| B1 | PC10 (B10, AF10), PD0 (C7, AF14), PA10 (E10, AF14) | |
| B2 | PD6 (A7, AF14), PD2 (A9, AF14), PC9 (F9, AF14), PA3 (G5, AF9) | |
| B3 | PA8 (F10, AF13), PD10 (J10, AF14) | |
| B4 | PC11 (B9, AF14), PA10 (E10, AF12) | |
| B5 | PB5 (A6, AF11), PA3 (G5, AF14) | |
| B6 | PB8 (A4, AF14), PA15 (C8, AF14) | |
| B7 | PD2 (A9, AF9), PB9 (E3, AF14) | |
| CLK | PB14 (K9, AF14) | |
| DE | PC5 (J4, AF14) | |
| G0 | PE5 (A2, AF14), PB1 (K5, AF14) | |
| G1 | PE6 (A1, AF14), PB0 (K4, AF14) | |
| G2 | PC0 (F3, AF11), PA6 (J3, AF14) | |
| G3 | PC9 (F9, AF10) | |
| G4 | PB10 (K7, AF14) | |
| G5 | PC1 (F1, AF14), PB11 (J7, AF14) | |
| G6 | PC7 (G9, AF14) | |
| G7 | PD3 (A8, AF14), PB15 (K10, AF14) | |
| HSYNC | PC6 (F8, AF14) | |
| R0 | PE0 (B4, AF14) | |
| R1 | PA2 (H3, AF14) | |
| R2 | PC10 (B10, AF14), PA1 (J2, AF14) | |
| R3 | PA15 (C8, AF9), PB0 (K4, AF9) | |
| R4 | PA11 (D10, AF14), PA5 (K2, AF14) | |
| R5 | PA12 (D9, AF14), PA9 (E9, AF14), PC0 (F3, AF14) | |
| R6 | PC12 (A10, AF14), PE1 (C4, AF14), PA8 (F10, AF14), PB1 (K5, AF9) | |
| R7 | PC4 (H4, AF14) | |
| VSYNC | PA4 (K1, AF14), PA7 (K3, AF14) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PC0 (F3, AF3) |
| CKIN1 | PD7 (C6, AF6), PC2_C (F4, AF3), PB2 (J5, AF4), PB13 (J8, AF6) | |
| CKIN2 | PC4 (H4, AF3), PE8 (J6, AF3), PB15 (K10, AF6) | |
| CKIN3 | PE5 (A2, AF3), PC6 (F8, AF4), PD8 (J9, AF3) | |
| CKIN4 | PD6 (A7, AF3), PC1 (F1, AF4) | |
| CKIN5 | PB7 (B5, AF11), PC10 (B10, AF3) | |
| CKIN6 | PD0 (C7, AF3) | |
| CKIN7 | PB8 (A4, AF3), PB11 (J7, AF6) | |
| CKOUT | PD3 (A8, AF3), PC2_C (F4, AF6), PD10 (J10, AF3), PB0 (K4, AF6), PE9 (K6, AF3) | |
| DATIN0 | PC1 (F1, AF3) | |
| DATIN1 | PD6 (A7, AF4), PC3_C (G4, AF3), PB1 (K5, AF6), PB12 (K8, AF6) | |
| DATIN2 | PE7 (H5, AF3), PC5 (J4, AF3), PB14 (K9, AF6) | |
| DATIN3 | PE4 (C3, AF3), PC7 (G9, AF4), PD9 (H8, AF3) | |
| DATIN4 | PD7 (C6, AF3), PC0 (F3, AF6), PE10 (H6, AF3) | |
| DATIN5 | PC11 (B9, AF3), PB6 (D4, AF11) | |
| DATIN6 | PD1 (B8, AF3) | |
| DATIN7 | PB9 (E3, AF3), PB10 (K7, AF6) | |
| DFSDM2 | CKIN0 | PC10 (B10, AF4) |
| CKIN1 | PA2 (H3, AF6), PB13 (J8, AF4) | |
| CKOUT | PC12 (A10, AF4), PD10 (J10, AF4), PB0 (K4, AF4) | |
| DATIN0 | PC11 (B9, AF4) | |
| DATIN1 | PA7 (K3, AF4), PB12 (K8, AF11) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (C9, AF0) |
| JTDI | PA15 (C8, AF0) | |
| JTDO-SWO | PB3 (B6, AF0) | |
| JTMS-SWDIO | PA13 (C10, AF0) | |
| NJTRST | PB4 (C5, AF0) | |
| TRACECLK | PE2 (A3, AF0) | |
| TRACED0 | PE3 (B3, AF0), PC1 (F1, AF0) | |
| TRACED1 | PE4 (C3, AF0), PC8 (G10, AF0) | |
| TRACED2 | PE5 (A2, AF0), PD2 (A9, AF0) | |
| TRACED3 | PE6 (A1, AF0), PC12 (A10, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (F10, AF0) |
| MCO_2 | PC9 (F9, AF0) | |
| OSC_IN | PH0-OSC_IN (G1) | |
| OSC_OUT | PH1-OSC_OUT (G2) | |
| OSC32_IN | PC14-OSC32_IN (B1) | |
| OSC32_OUT | PC15-OSC32_OUT (B2) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC3_C (G4, AF0) |
| PWR_CSTOP | PC2_C (F4, AF0) | |
| PWR_WKUP1 | PA0 (G3) | |
| PWR_WKUP2 | PA2 (H3) | |
| PWR_WKUP4 | PC13 (E4) | |
| PWR_WKUP6 | PC1 (F1) | |
| RTC_TAMP1 | PC13 (E4) | |
| RTC_TAMP3 | PC1 (F1) |
Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG1 (независимый сторожевой таймер), WWDG1 (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 100 шариков корпуса TFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PE6 | ввод-вывод | DCMI_D7 (AF13), DEBUG_TRACED3 (AF0), FMC_A22 (AF12), LTDC_G1 (AF14), PSSI_D7 (AF13), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM15_CH2 (AF4), TIM1_BKIN2 (AF1), TIM1_BKIN2_COMP1 (AF11), TIM1_BKIN2_COMP2 (AF11) |
| A2 | PE5 | ввод-вывод | DCMI_D6 (AF13), DEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF3), FMC_A21 (AF12), LTDC_G0 (AF14), PSSI_D6 (AF13), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SPI4_MISO (AF5), TIM15_CH1 (AF4) |
| A3 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), FMC_A23 (AF12), OCTOSPIM_P1_IO2 (AF9), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), USART10_RX (AF11) |
| A4 | PB8 | ввод-вывод | DCMI_D6 (AF13), DFSDM1_CKIN7 (AF3), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LTDC_B6 (AF14), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8) |
| A5 | BOOT0 | загрузка | — |
| A6 | PB5 | ввод-вывод | DCMI_D10 (AF13), FDCAN2_RX (AF9), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LTDC_B5 (AF11), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14), USB_OTG_HS_ULPI_D7 (AF10) |
| A7 | PD6 | ввод-вывод | DCMI_D10 (AF13), DFSDM1_CKIN4 (AF3), DFSDM1_DATIN1 (AF4), FMC_NWAIT (AF12), I2S3_SDO (AF5), LTDC_B2 (AF14), OCTOSPIM_P1_IO6 (AF10), PSSI_D10 (AF13), SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7) |
| A8 | PD3 | ввод-вывод | DCMI_D5 (AF13), DFSDM1_CKOUT (AF3), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), PSSI_D5 (AF13), SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7) |
| A9 | PD2 | ввод-вывод | DCMI_D11 (AF13), DEBUG_TRACED2 (AF0), LTDC_B2 (AF14), LTDC_B7 (AF9), PSSI_D11 (AF13), SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8) |
| A10 | PC12 | ввод-вывод | DCMI_D9 (AF13), DEBUG_TRACED3 (AF0), DFSDM2_CKOUT (AF4), I2S3_SDO (AF6), I2S6_CK (AF5), LTDC_R6 (AF14), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7) |
| B1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| B2 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| B3 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), FMC_A19 (AF12), SAI1_SD_B (AF6), TIM15_BKIN (AF4), USART10_TX (AF11) |
| B4 | PE0 | ввод-вывод | DCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF1), LPTIM2_ETR (AF4), LTDC_R0 (AF14), PSSI_D2 (AF13), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8) |
| B5 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF11), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF6), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_PVD_IN, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7) |
| B6 | PB3 | ввод-вывод | CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11) |
| B7 | PD4 | ввод-вывод | FMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), USART2_DE (AF7), USART2_RTS (AF7) |
| B8 | PD1 | ввод-вывод | DFSDM1_DATIN6 (AF3), FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8) |
| B9 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), DFSDM2_DATIN0 (AF4), I2S3_SDI (AF6), LTDC_B4 (AF14), OCTOSPIM_P1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| B10 | PC10 | ввод-вывод | DCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), DFSDM2_CKIN0 (AF4), I2S3_CK (AF6), LTDC_B1 (AF10), LTDC_R2 (AF14), OCTOSPIM_P1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SWPMI1_RX (AF11), UART4_TX (AF8), USART3_TX (AF7) |
| C1 | VSS | питание | — |
| C2 | VBAT | питание | — |
| C3 | PE4 | ввод-вывод | DCMI_D4 (AF13), DEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF3), FMC_A20 (AF12), LTDC_B0 (AF14), PSSI_D4 (AF13), SAI1_D2 (AF2), SAI1_FS_A (AF6), SPI4_NSS (AF5), TIM15_CH1N (AF4) |
| C4 | PE1 | ввод-вывод | DCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF1), LTDC_R6 (AF14), PSSI_D3 (AF13), UART8_TX (AF8) |
| C5 | PB4 | ввод-вывод | DEBUG_NJTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11) |
| C6 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), DFSDM1_DATIN4 (AF3), FMC_NE1 (AF12), I2S1_SDO (AF5), OCTOSPIM_P1_IO7 (AF10), SDMMC2_CMD (AF11), SPDIFRX_IN0, SPI1_MOSI (AF5), USART2_CK (AF7) |
| C7 | PD0 | ввод-вывод | DFSDM1_CKIN6 (AF3), FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B1 (AF14), UART4_RX (AF8), UART9_CTS (AF11) |
| C8 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_B6 (AF14), LTDC_R3 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11) |
| C9 | PA14 | ввод-вывод | DEBUG_JTCK-SWCLK (AF0) |
| C10 | PA13 | ввод-вывод | DEBUG_JTMS-SWDIO (AF0) |
| D1 | VSSSMPS | питание | — |
| D2 | VLXSMPS | питание | — |
| D3 | PDR_ON | сброс | — |
| D4 | PB6 | ввод-вывод | CEC (AF5), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF6), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7) |
| D5 | VSS | питание | — |
| D6 | VDD | питание | — |
| D7 | PD5 | ввод-вывод | FMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7) |
| D8 | VCAP | питание | — |
| D9 | PA12 | ввод-вывод | FDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_R5 (AF14), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_HS_DP |
| D10 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_HS_DM |
| E1 | VDDSMPS | питание | — |
| E2 | VFBSMPS | питание | — |
| E3 | PB9 | ввод-вывод | DAC1_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF3), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), PSSI_D7 (AF13), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8) |
| E4 | PC13 | ввод-вывод | PWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS |
| E5 | VDD | питание | — |
| E6 | VDDLDO | питание | — |
| E7 | VSS | питание | — |
| E8 | VDD33_USB | питание | — |
| E9 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_R5 (AF14), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_HS_VBUS |
| E10 | PA10 | ввод-вывод | DCMI_D1 (AF13), LPUART1_RX (AF3), LTDC_B1 (AF14), LTDC_B4 (AF12), MDIOS_MDIO (AF11), PSSI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_HS_ID (AF10) |
| F1 | PC1 | ввод-вывод | ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0 (AF0), DFSDM1_CKIN4 (AF4), DFSDM1_DATIN0 (AF3), I2S2_SDO (AF5), LTDC_G5 (AF14), MDIOS_MDC (AF12), OCTOSPIM_P1_IO4 (AF10), PWR_WKUP6, RTC_TAMP3, SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC2_CK (AF9), SPI2_MOSI (AF5) |
| F2 | NRST | сброс | — |
| F3 | PC0 | ввод-вывод | ADC1_INP10, ADC2_INP10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_A25 (AF9), FMC_SDNWE (AF12), LTDC_G2 (AF11), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10) |
| F4 | PC2_C | ввод-вывод | ADC2_INN1, ADC2_INP0, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), FMC_SDNE0 (AF12), I2S2_SDI (AF5), OCTOSPIM_P1_IO2 (AF9), OCTOSPIM_P1_IO5 (AF11), PWR_CSTOP (AF0), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| F5 | VSS | питание | — |
| F6 | VDD | питание | — |
| F7 | VDD50_USB | питание | — |
| F8 | PC6 | ввод-вывод | DCMI_D0 (AF13), DFSDM1_CKIN3 (AF4), FMC_NWAIT (AF9), I2S2_MCK (AF5), LTDC_HSYNC (AF14), PSSI_D0 (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), SWPMI1_IO, TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7) |
| F9 | PC9 | ввод-вывод | DAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), OCTOSPIM_P1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), SWPMI1_SUSPEND (AF11), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8) |
| F10 | PA8 | ввод-вывод | I2C3_SCL (AF4), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF12), TIM8_BKIN2_COMP2 (AF12), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_HS_SOF (AF10) |
| G1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| G2 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| G3 | PA0 | ввод-вывод | ADC1_INP16, I2S6_WS (AF5), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| G4 | PC3_C | ввод-вывод | ADC2_INP1, DFSDM1_DATIN1 (AF3), FMC_SDCKE0 (AF12), I2S2_SDO (AF5), OCTOSPIM_P1_IO0 (AF9), OCTOSPIM_P1_IO6 (AF11), PWR_CSLEEP (AF0), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| G5 | PA3 | ввод-вывод | ADC1_INP15, I2S6_MCK (AF5), LTDC_B2 (AF9), LTDC_B5 (AF14), OCTOSPIM_P1_CLK (AF3), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| G6 | VCAP | питание | — |
| G7 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8), UART9_RX (AF11) |
| G8 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8), UART9_TX (AF11) |
| G9 | PC7 | ввод-вывод | DCMI_D1 (AF13), DEBUG_TRGIO (AF0), DFSDM1_DATIN3 (AF4), FMC_NE1 (AF9), I2S3_MCK (AF6), LTDC_G6 (AF14), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), SWPMI1_TX (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7) |
| G10 | PC8 | ввод-вывод | DCMI_D2 (AF13), DEBUG_TRACED1 (AF0), FMC_INT (AF10), FMC_NCE (AF9), FMC_NE2 (AF9), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SWPMI1_RX (AF11), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7) |
| H1 | VDDA | питание | — |
| H2 | VSSA | питание | — |
| H3 | PA2 | ввод-вывод | ADC1_INP14, DFSDM2_CKIN1 (AF6), LTDC_R1 (AF14), MDIOS_MDIO (AF12), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| H4 | PC4 | ввод-вывод | ADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2 (AF3), FMC_SDNE0 (AF12), I2S1_MCK (AF5), LTDC_R7 (AF14), OPAMP1_VOUT, SPDIFRX_IN2 |
| H5 | PE7 | ввод-вывод | COMP2_INM, DFSDM1_DATIN2 (AF3), FMC_D4 (AF12), FMC_DA4 (AF12), OCTOSPIM_P1_IO4 (AF10), OPAMP2_VOUT, TIM1_ETR (AF1), UART7_RX (AF7) |
| H6 | PE10 | ввод-вывод | COMP2_INM, DFSDM1_DATIN4 (AF3), FMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPIM_P1_IO7 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF7) |
| H7 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), LPTIM2_IN2 (AF3), OCTOSPIM_P1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7), USART3_NSS (AF7) |
| H8 | PD9 | ввод-вывод | DAC1_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7) |
| H9 | PD12 | ввод-вывод | DCMI_D12 (AF13), FMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), OCTOSPIM_P1_IO1 (AF9), PSSI_D12 (AF13), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| H10 | PD13 | ввод-вывод | DCMI_D13 (AF13), FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_IO3 (AF9), PSSI_D13 (AF13), SAI2_SCK_A (AF10), TIM4_CH2 (AF2), UART9_DE (AF11), UART9_RTS (AF11) |
| J1 | VREF+ | служебный | VREFBUF_OUT |
| J2 | PA1 | ввод-вывод | ADC1_INN16, ADC1_INP17, LPTIM3_OUT (AF3), LTDC_R2 (AF14), OCTOSPIM_P1_DQS (AF11), OCTOSPIM_P1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| J3 | PA6 | ввод-вывод | ADC1_INP3, ADC2_INP3, DAC2_OUT1, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LTDC_G2 (AF14), MDIOS_MDC (AF11), OCTOSPIM_P1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF12), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF10), TIM8_BKIN_COMP2 (AF10) |
| J4 | PC5 | ввод-вывод | ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), DFSDM1_DATIN2 (AF3), FMC_SDCKE0 (AF12), LTDC_DE (AF14), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PSSI_D15 (AF4), SAI1_D3 (AF2), SPDIFRX_IN3 |
| J5 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN1 (AF4), I2S3_SDO (AF7), OCTOSPIM_P1_CLK (AF9), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB, SAI1_D1 (AF2), SAI1_SD_A (AF6), SPI3_MOSI (AF7) |
| J6 | PE8 | ввод-вывод | COMP2_OUT (AF13), DFSDM1_CKIN2 (AF3), FMC_D5 (AF12), FMC_DA5 (AF12), OCTOSPIM_P1_IO5 (AF10), OPAMP2_VINM, TIM1_CH1N (AF1), UART7_TX (AF7) |
| J7 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| J8 | PB13 | ввод-вывод | DCMI_D2 (AF13), DFSDM1_CKIN1 (AF6), DFSDM2_CKIN1 (AF4), FDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_OUT (AF3), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7), USB_OTG_HS_ULPI_D6 (AF10) |
| J9 | PD8 | ввод-вывод | DFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1, USART3_TX (AF7) |
| J10 | PD10 | ввод-вывод | DFSDM1_CKOUT (AF3), DFSDM2_CKOUT (AF4), FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7) |
| K1 | PA4 | ввод-вывод | ADC1_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LTDC_VSYNC (AF14), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7) |
| K2 | PA5 | ввод-вывод | ADC1_INN18, ADC1_INP19, DAC1_OUT2, I2S1_CK (AF5), I2S6_CK (AF8), LTDC_R4 (AF14), PSSI_D14 (AF13), PWR_NDSTOP2 (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| K3 | PA7 | ввод-вывод | ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, DFSDM2_DATIN1 (AF4), FMC_SDNWE (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_VSYNC (AF14), OCTOSPIM_P1_IO2 (AF10), OPAMP1_VINM, SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| K4 | PB0 | ввод-вывод | ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT (AF6), DFSDM2_CKOUT (AF4), LTDC_G1 (AF14), LTDC_R3 (AF9), OCTOSPIM_P1_IO1 (AF11), OPAMP1_VINP, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10) |
| K5 | PB1 | ввод-вывод | ADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1 (AF6), LTDC_G0 (AF14), LTDC_R6 (AF9), OCTOSPIM_P1_IO0 (AF11), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| K6 | PE9 | ввод-вывод | COMP2_INP, DAC1_EXTI9, DFSDM1_CKOUT (AF3), FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPIM_P1_IO6 (AF10), OPAMP2_VINP, TIM1_CH1 (AF1), UART7_DE (AF7), UART7_RTS (AF7) |
| K7 | PB10 | ввод-вывод | DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G4 (AF14), OCTOSPIM_P1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| K8 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), DFSDM2_DATIN1 (AF11), FDCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), OCTOSPIM_P1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), UART5_RX (AF14), USART3_CK (AF7), USB_OTG_HS_ULPI_D5 (AF10) |
| K9 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2S2_SDI (AF5), LTDC_CLK (AF14), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7) |
| K10 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), I2S2_SDO (AF5), LTDC_G7 (AF14), RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C2 | резервное питание: часы реального времени и резервные регистры |
| VCAP | D8, G6 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | D6, E5, F6 | питание цифровой части и линий ввода-вывода |
| VDD33_USB | E8 | — |
| VDD50_USB | F7 | — |
| VDDA | H1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDLDO | E6 | — |
| VDDSMPS | E1 | — |
| VFBSMPS | E2 | — |
| VLXSMPS | D2 | — |
| VSS | C1, D5, E7, F5 | общий провод (земля) |
| VSSA | H2 | общий провод аналоговой части |
| VSSSMPS | D1 | — |
| NRST | F2 | сброс, активный уровень — низкий |
| PDR_ON | D3 | управление внутренней схемой сброса по питанию |
| BOOT0 | A5 | выбор источника загрузки при сбросе |
| VREF+ | J1 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32H7B3VIHxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32H7B3VI | STM32H7B3VIHxQ | 2 МБ | 1,390625 МБ |
Линейка STM32H7A3/7B3, семейство STM32H7, ядро Cortex-M7.
Заказные номера
Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H7B3VI. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.
| Номер для заказа | Корпус | Температура | Упаковка |
|---|---|---|---|
| STM32H7B3VIH6Q | TFBGA 100, 8×8×1,2 мм, шаг 0,8 мм | −40…+85 °C | лоток |
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе TFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32H7A3VGHxQ, STM32H7A3VIHxQ | STM32H7A3/7B3 | 100 из 100 | выводы совпадают полностьютолько у этого: CRYP, HASH |
| STM32H725VE | STM32H725/735 | 98 из 100 | E8: VDD33_USB → VDD33USB; F7: VDD50_USB → VDDLDOтолько у этого: CRYP, DAC2, DFSDM2, HASH, SAI2, SPDIFRX; только у него: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 512 КБ; ОЗУ 1424 и 564 КБ |
| STM32H725VG | STM32H725/735 | 98 из 100 | E8: VDD33_USB → VDD33USB; F7: VDD50_USB → VDDLDOтолько у этого: CRYP, DAC2, DFSDM2, HASH, SAI2, SPDIFRX; только у него: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 1424 и 564 КБ |
| STM32H735VG | STM32H725/735 | 98 из 100 | E8: VDD33_USB → VDD33USB; F7: VDD50_USB → VDDLDOтолько у этого: DAC2, DFSDM2, SAI2, SPDIFRX; только у него: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 1424 и 564 КБ |
Частые вопросы
На каких выводах USART1 у STM32H7B3VIHxQ?
В корпусе TFBGA100 сигнал USART1_TX выведен на PB6 (шарик D4, AF7) или PA9 (шарик E9, AF7) или PB14 (шарик K9, AF4), USART1_RX — на PB7 (шарик B5, AF7) или PA10 (шарик E10, AF7) или PB15 (шарик K10, AF4).
Где у STM32H7B3VIHxQ выводы SWD для программатора?
SWDIO — PA13 (шарик C10, AF0), SWCLK — PA14 (шарик C9, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32H7B3VIHxQ?
I2C1_SCL — PB8 (шарик A4, AF4) или PB6 (шарик D4, AF4), I2C1_SDA — PB7 (шарик B5, AF4) или PB9 (шарик E3, AF4).
Сколько выводов ввода-вывода у STM32H7B3VIHxQ в корпусе TFBGA100?
77 из 100. Ещё 19 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32H7B3VIHxQ?
От 1,62 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32H7Cortex-M7 от 280 до 600 МГц, двухъядерные H745/H747 — линейки, память, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
