STM32H7A3VGHxQ и STM32H7A3VIHxQ в корпусе TFBGA100: распиновка
STM32H7A3VGHxQ и STM32H7A3VIHxQ — микроконтроллеры STM32H7 на ядре Cortex-M7 с частотой до 280 МГц: 1 и 2 МБ флеш-памяти и 1,390625 МБ ОЗУ. Корпус TFBGA100 — 100 шариков, из них 77 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M7
- Частота ядра
- до 280 МГц
- Флеш-память
- 1 и 2 МБ
- ОЗУ
- 1,390625 МБ
- Корпус
- TFBGA100, 100 шариков
- Линий ввода-вывода
- 77
- Напряжение питания
- 1,62…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

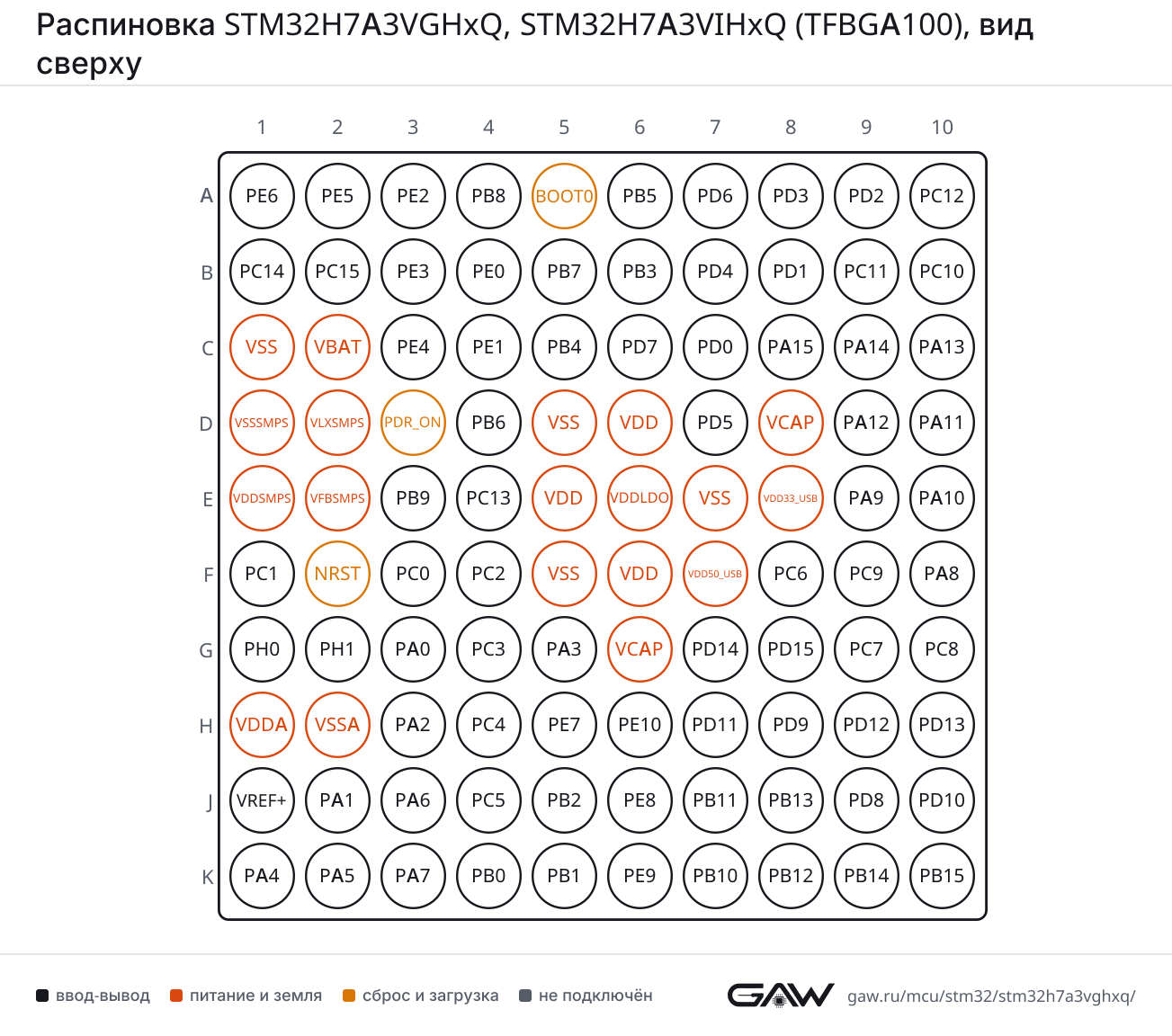

Схема корпуса TFBGA100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (F10, AF7) |
| CTS | PA11 (D10, AF7) | |
| DE | PA12 (D9, AF7) | |
| NSS | PA11 (D10, AF7) | |
| RTS | PA12 (D9, AF7) | |
| RX | PB7 (B5, AF7), PA10 (E10, AF7), PB15 (K10, AF4) | |
| TX | PB6 (D4, AF7), PA9 (E9, AF7), PB14 (K9, AF4) | |
| USART2 | CK | PD7 (C6, AF7), PA4 (K1, AF7) |
| CTS | PD3 (A8, AF7), PA0 (G3, AF7) | |
| DE | PD4 (B7, AF7), PA1 (J2, AF7) | |
| NSS | PD3 (A8, AF7), PA0 (G3, AF7) | |
| RTS | PD4 (B7, AF7), PA1 (J2, AF7) | |
| RX | PD6 (A7, AF7), PA3 (G5, AF7) | |
| TX | PD5 (D7, AF7), PA2 (H3, AF7) | |
| USART3 | CK | PC12 (A10, AF7), PD10 (J10, AF7), PB12 (K8, AF7) |
| CTS | PD11 (H7, AF7), PB13 (J8, AF7) | |
| DE | PD12 (H9, AF7), PB14 (K9, AF7) | |
| NSS | PD11 (H7, AF7), PB13 (J8, AF7) | |
| RTS | PD12 (H9, AF7), PB14 (K9, AF7) | |
| RX | PC11 (B9, AF7), PD9 (H8, AF7), PB11 (J7, AF7) | |
| TX | PC10 (B10, AF7), PD8 (J9, AF7), PB10 (K7, AF7) | |
| USART6 | CK | PC8 (G10, AF7) |
| RX | PC7 (G9, AF7) | |
| TX | PC6 (F8, AF7) | |
| USART10 | RX | PE2 (A3, AF11) |
| TX | PE3 (B3, AF11) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (K4, AF8), PB15 (K10, AF8) |
| DE | PA15 (C8, AF8), PB14 (K9, AF8) | |
| RTS | PA15 (C8, AF8), PB14 (K9, AF8) | |
| RX | PB8 (A4, AF8), PC11 (B9, AF8), PD0 (C7, AF8), PA11 (D10, AF6), PA1 (J2, AF8) | |
| TX | PD1 (B8, AF8), PC10 (B10, AF8), PA12 (D9, AF6), PB9 (E3, AF8), PA0 (G3, AF8) | |
| UART5 | CTS | PC9 (F9, AF8) |
| DE | PC8 (G10, AF8) | |
| RTS | PC8 (G10, AF8) | |
| RX | PB5 (A6, AF14), PD2 (A9, AF8), PB12 (K8, AF14) | |
| TX | PC12 (A10, AF8), PB6 (D4, AF14), PB13 (J8, AF14) | |
| UART7 | CTS | PE10 (H6, AF7) |
| DE | PE9 (K6, AF7) | |
| RTS | PE9 (K6, AF7) | |
| RX | PB3 (B6, AF11), PA8 (F10, AF11), PE7 (H5, AF7) | |
| TX | PB4 (C5, AF11), PA15 (C8, AF11), PE8 (J6, AF7) | |
| UART8 | CTS | PD14 (G7, AF8) |
| DE | PD15 (G8, AF8) | |
| RTS | PD15 (G8, AF8) | |
| RX | PE0 (B4, AF8) | |
| TX | PE1 (C4, AF8) | |
| UART9 | CTS | PD0 (C7, AF11) |
| DE | PD13 (H10, AF11) | |
| RTS | PD13 (H10, AF11) | |
| RX | PD14 (G7, AF11) | |
| TX | PD15 (G8, AF11) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA11 (D10, AF3) |
| DE | PA12 (D9, AF3) | |
| RTS | PA12 (D9, AF3) | |
| RX | PB7 (B5, AF8), PA10 (E10, AF3) | |
| TX | PB6 (D4, AF8), PA9 (E9, AF3) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (C5, AF5), PA6 (J3, AF5) |
| MOSI | PB5 (A6, AF5), PD7 (C6, AF5), PA7 (K3, AF5) | |
| NSS | PA15 (C8, AF5), PA4 (K1, AF5) | |
| SCK | PB3 (B6, AF5), PA5 (K2, AF5) | |
| SPI2 | MISO | PC2_C (F4, AF5), PB14 (K9, AF5) |
| MOSI | PC1 (F1, AF5), PC3_C (G4, AF5), PB15 (K10, AF5) | |
| NSS | PB4 (C5, AF7), PA11 (D10, AF5), PB9 (E3, AF5), PB12 (K8, AF5) | |
| SCK | PD3 (A8, AF5), PA12 (D9, AF5), PA9 (E9, AF5), PB13 (J8, AF5), PB10 (K7, AF5) | |
| SPI3 | MISO | PC11 (B9, AF6), PB4 (C5, AF6) |
| MOSI | PB5 (A6, AF7), PD6 (A7, AF5), PC12 (A10, AF6), PB2 (J5, AF7) | |
| NSS | PA15 (C8, AF6), PA4 (K1, AF6) | |
| SCK | PB3 (B6, AF6), PC10 (B10, AF6) | |
| SPI4 | MISO | PE5 (A2, AF5) |
| MOSI | PE6 (A1, AF5) | |
| NSS | PE4 (C3, AF5) | |
| SCK | PE2 (A3, AF5) | |
| SPI6 | MISO | PB4 (C5, AF8), PA6 (J3, AF8) |
| MOSI | PB5 (A6, AF8), PA7 (K3, AF8) | |
| NSS | PA15 (C8, AF7), PA0 (G3, AF5), PA4 (K1, AF8) | |
| SCK | PC12 (A10, AF5), PB3 (B6, AF8), PA5 (K2, AF8) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (F9, AF5) |
| I2S1 | CK | PB3 (B6, AF5), PA5 (K2, AF5) |
| MCK | PC4 (H4, AF5) | |
| SDI | PB4 (C5, AF5), PA6 (J3, AF5) | |
| SDO | PB5 (A6, AF5), PD7 (C6, AF5), PA7 (K3, AF5) | |
| WS | PA15 (C8, AF5), PA4 (K1, AF5) | |
| I2S2 | CK | PD3 (A8, AF5), PA12 (D9, AF5), PA9 (E9, AF5), PB13 (J8, AF5), PB10 (K7, AF5) |
| MCK | PC6 (F8, AF5) | |
| SDI | PC2_C (F4, AF5), PB14 (K9, AF5) | |
| SDO | PC1 (F1, AF5), PC3_C (G4, AF5), PB15 (K10, AF5) | |
| WS | PB4 (C5, AF7), PA11 (D10, AF5), PB9 (E3, AF5), PB12 (K8, AF5) | |
| I2S3 | CK | PB3 (B6, AF6), PC10 (B10, AF6) |
| MCK | PC7 (G9, AF6) | |
| SDI | PC11 (B9, AF6), PB4 (C5, AF6) | |
| SDO | PB5 (A6, AF7), PD6 (A7, AF5), PC12 (A10, AF6), PB2 (J5, AF7) | |
| WS | PA15 (C8, AF6), PA4 (K1, AF6) | |
| I2S6 | CK | PC12 (A10, AF5), PB3 (B6, AF8), PA5 (K2, AF8) |
| MCK | PA3 (G5, AF5) | |
| SDI | PB4 (C5, AF8), PA6 (J3, AF8) | |
| SDO | PB5 (A6, AF8), PA7 (K3, AF8) | |
| WS | PA15 (C8, AF7), PA0 (G3, AF5), PA4 (K1, AF8) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A4, AF4), PB6 (D4, AF4) |
| SDA | PB7 (B5, AF4), PB9 (E3, AF4) | |
| SMBA | PB5 (A6, AF4) | |
| I2C2 | SCL | PB10 (K7, AF4) |
| SDA | PB11 (J7, AF4) | |
| SMBA | PB12 (K8, AF4) | |
| I2C3 | SCL | PA8 (F10, AF4) |
| SDA | PC9 (F9, AF4) | |
| SMBA | PA9 (E9, AF4) | |
| I2C4 | SCL | PB8 (A4, AF6), PB6 (D4, AF6), PD12 (H9, AF4) |
| SDA | PB7 (B5, AF6), PB9 (E3, AF6), PD13 (H10, AF4) | |
| SMBA | PB5 (A6, AF6), PB9 (E3, AF11), PD11 (H7, AF4) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PB8 (A4, AF9), PD0 (C7, AF9), PA11 (D10, AF9) |
| TX | PD1 (B8, AF9), PA12 (D9, AF9), PB9 (E3, AF9) | |
| FDCAN2 | RX | PB5 (A6, AF9), PB12 (K8, AF9) |
| TX | PB6 (D4, AF9), PB13 (J8, AF9) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PA11 (D10) |
| DP | PA12 (D9) | |
| ID | PA10 (E10, AF10) | |
| SOF | PA8 (F10, AF10) | |
| ULPI_CK | PA5 (K2, AF10) | |
| ULPI_D0 | PA3 (G5, AF10) | |
| ULPI_D1 | PB0 (K4, AF10) | |
| ULPI_D2 | PB1 (K5, AF10) | |
| ULPI_D3 | PB10 (K7, AF10) | |
| ULPI_D4 | PB11 (J7, AF10) | |
| ULPI_D5 | PB12 (K8, AF10) | |
| ULPI_D6 | PB13 (J8, AF10) | |
| ULPI_D7 | PB5 (A6, AF10) | |
| ULPI_DIR | PC2_C (F4, AF10) | |
| ULPI_NXT | PC3_C (G4, AF10) | |
| ULPI_STP | PC0 (F3, AF10) | |
| VBUS | PA9 (E9) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (E3, AF7) |
| CK | PC12 (A10, AF12) | |
| CKIN | PB8 (A4, AF7) | |
| CMD | PD2 (A9, AF12) | |
| D0 | PC8 (G10, AF12), PB13 (J8, AF12) | |
| D0DIR | PC6 (F8, AF8) | |
| D1 | PC9 (F9, AF12) | |
| D2 | PC10 (B10, AF12) | |
| D3 | PC11 (B9, AF12) | |
| D4 | PB8 (A4, AF12) | |
| D5 | PB9 (E3, AF12) | |
| D6 | PC6 (F8, AF12) | |
| D7 | PC7 (G9, AF12) | |
| D123DIR | PC7 (G9, AF8) | |
| SDMMC2 | CK | PD6 (A7, AF11), PC1 (F1, AF9) |
| CMD | PD7 (C6, AF11), PA0 (G3, AF9) | |
| D0 | PB14 (K9, AF9) | |
| D1 | PB15 (K10, AF9) | |
| D2 | PB3 (B6, AF9) | |
| D3 | PB4 (C5, AF9) | |
| D4 | PB8 (A4, AF10) | |
| D5 | PB9 (E3, AF10) | |
| D6 | PC6 (F8, AF10) | |
| D7 | PC7 (G9, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (A3, AF2) |
| CK2 | PE5 (A2, AF2) | |
| D1 | PE6 (A1, AF2), PD6 (A7, AF2), PC1 (F1, AF2), PB2 (J5, AF2) | |
| D2 | PE4 (C3, AF2) | |
| D3 | PC5 (J4, AF2) | |
| FS_A | PE4 (C3, AF6) | |
| MCLK_A | PE2 (A3, AF6) | |
| SCK_A | PE5 (A2, AF6) | |
| SD_A | PE6 (A1, AF6), PD6 (A7, AF6), PC1 (F1, AF6), PB2 (J5, AF6) | |
| SD_B | PE3 (B3, AF6) | |
| SAI2 | FS_A | PD12 (H9, AF10) |
| FS_B | PA12 (D9, AF8), PC0 (F3, AF8) | |
| MCLK_A | PE0 (B4, AF10) | |
| MCLK_B | PE6 (A1, AF10), PA1 (J2, AF10) | |
| SCK_A | PD13 (H10, AF10) | |
| SCK_B | PA2 (H3, AF8) | |
| SD_A | PD11 (H7, AF10) | |
| SD_B | PA0 (G3, AF10) |
SPDIF-RX — приёмник S/PDIF
| Блок | Сигнал | Выводы |
|---|---|---|
| SPDIFRX | IN0 | PD7 (C6) |
| IN1 | PD8 (J9) | |
| IN2 | PC4 (H4) | |
| IN3 | PC5 (J4) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA15 (C8, AF4), PB6 (D4, AF5) |
SWPMI — интерфейс Single Wire Protocol
| Блок | Сигнал | Выводы |
|---|---|---|
| SWPMI1 | IO | PC6 (F8) |
| RX | PC10 (B10, AF11), PC8 (G10, AF11) | |
| SUSPEND | PC9 (F9, AF11) | |
| TX | PC7 (G9, AF11) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B9), PA11 (D10), PD11 (H7), PB11 (J7) |
| EXTI15 | PC15-OSC32_OUT (B2), PA15 (C8), PD15 (G8), PB15 (K10) | |
| INN3 | PA7 (K3) | |
| INN4 | PC5 (J4) | |
| INN5 | PB0 (K4) | |
| INN10 | PC1 (F1) | |
| INN16 | PA1 (J2) | |
| INN18 | PA5 (K2) | |
| INP3 | PA6 (J3) | |
| INP4 | PC4 (H4) | |
| INP5 | PB1 (K5) | |
| INP7 | PA7 (K3) | |
| INP8 | PC5 (J4) | |
| INP9 | PB0 (K4) | |
| INP10 | PC0 (F3) | |
| INP11 | PC1 (F1) | |
| INP14 | PA2 (H3) | |
| INP15 | PA3 (G5) | |
| INP16 | PA0 (G3) | |
| INP17 | PA1 (J2) | |
| INP18 | PA4 (K1) | |
| INP19 | PA5 (K2) | |
| ADC2 | EXTI11 | PC11 (B9), PA11 (D10), PD11 (H7), PB11 (J7) |
| EXTI15 | PC15-OSC32_OUT (B2), PA15 (C8), PD15 (G8), PB15 (K10) | |
| INN1 | PC2_C (F4) | |
| INN3 | PA7 (K3) | |
| INN4 | PC5 (J4) | |
| INN5 | PB0 (K4) | |
| INN10 | PC1 (F1) | |
| INP0 | PC2_C (F4) | |
| INP1 | PC3_C (G4) | |
| INP3 | PA6 (J3) | |
| INP4 | PC4 (H4) | |
| INP5 | PB1 (K5) | |
| INP7 | PA7 (K3) | |
| INP8 | PC5 (J4) | |
| INP9 | PB0 (K4) | |
| INP10 | PC0 (F3) | |
| INP11 | PC1 (F1) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (E3), PA9 (E9), PC9 (F9), PD9 (H8), PE9 (K6) |
| OUT1 | PA4 (K1) | |
| OUT2 | PA5 (K2) | |
| DAC2 | OUT1 | PA6 (J3) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (H4), PB1 (K5) |
| INP | PB2 (J5), PB0 (K4) | |
| OUT | PC5 (J4, AF13) | |
| COMP2 | INM | PE7 (H5), PE10 (H6) |
| INP | PE9 (K6) | |
| OUT | PE8 (J6, AF13) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PC5 (J4), PA7 (K3) |
| VINP | PB0 (K4) | |
| VOUT | PC4 (H4) | |
| OPAMP2 | VINM | PE8 (J6) |
| VINP | PE9 (K6) | |
| VOUT | PE7 (H5) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (J1) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (J3, AF1), PB12 (K8, AF1) |
| BKIN_COMP1 | PA6 (J3, AF12), PB12 (K8, AF13) | |
| BKIN_COMP2 | PA6 (J3, AF12), PB12 (K8, AF13) | |
| BKIN2 | PE6 (A1, AF1) | |
| BKIN2_COMP1 | PE6 (A1, AF11) | |
| BKIN2_COMP2 | PE6 (A1, AF11) | |
| CH1 | PA8 (F10, AF1), PE9 (K6, AF1) | |
| CH1N | PE8 (J6, AF1), PB13 (J8, AF1), PA7 (K3, AF1) | |
| CH2 | PA9 (E9, AF1) | |
| CH2N | PE10 (H6, AF1), PB0 (K4, AF1), PB14 (K9, AF1) | |
| CH3 | PA10 (E10, AF1) | |
| CH3N | PB1 (K5, AF1), PB15 (K10, AF1) | |
| CH4 | PA11 (D10, AF1) | |
| ETR | PA12 (D9, AF1), PE7 (H5, AF1) | |
| TIM2 | CH1 | PA15 (C8, AF1), PA0 (G3, AF1), PA5 (K2, AF1) |
| CH2 | PB3 (B6, AF1), PA1 (J2, AF1) | |
| CH3 | PA2 (H3, AF1), PB10 (K7, AF1) | |
| CH4 | PA3 (G5, AF1), PB11 (J7, AF1) | |
| ETR | PA15 (C8, AF1), PA0 (G3, AF1), PA5 (K2, AF1) | |
| TIM3 | CH1 | PB4 (C5, AF2), PC6 (F8, AF2), PA6 (J3, AF2) |
| CH2 | PB5 (A6, AF2), PC7 (G9, AF2), PA7 (K3, AF2) | |
| CH3 | PC8 (G10, AF2), PB0 (K4, AF2) | |
| CH4 | PC9 (F9, AF2), PB1 (K5, AF2) | |
| ETR | PD2 (A9, AF2) | |
| TIM4 | CH1 | PB6 (D4, AF2), PD12 (H9, AF2) |
| CH2 | PB7 (B5, AF2), PD13 (H10, AF2) | |
| CH3 | PB8 (A4, AF2), PD14 (G7, AF2) | |
| CH4 | PB9 (E3, AF2), PD15 (G8, AF2) | |
| ETR | PE0 (B4, AF2) | |
| TIM5 | CH1 | PA0 (G3, AF2) |
| CH2 | PA1 (J2, AF2) | |
| CH3 | PA2 (H3, AF2) | |
| CH4 | PA3 (G5, AF2) | |
| ETR | PA4 (K1, AF2) | |
| TIM8 | BKIN | PA6 (J3, AF3) |
| BKIN_COMP1 | PA6 (J3, AF10) | |
| BKIN_COMP2 | PA6 (J3, AF10) | |
| BKIN2 | PA8 (F10, AF3) | |
| BKIN2_COMP1 | PA8 (F10, AF12) | |
| BKIN2_COMP2 | PA8 (F10, AF12) | |
| CH1 | PC6 (F8, AF3) | |
| CH1N | PA5 (K2, AF3), PA7 (K3, AF3) | |
| CH2 | PC7 (G9, AF3) | |
| CH2N | PB0 (K4, AF3), PB14 (K9, AF3) | |
| CH3 | PC8 (G10, AF3) | |
| CH3N | PB1 (K5, AF3), PB15 (K10, AF3) | |
| CH4 | PC9 (F9, AF3) | |
| ETR | PA0 (G3, AF3) | |
| TIM12 | CH1 | PB14 (K9, AF2) |
| CH2 | PB15 (K10, AF2) | |
| TIM13 | CH1 | PA6 (J3, AF9) |
| TIM14 | CH1 | PA7 (K3, AF9) |
| TIM15 | BKIN | PD2 (A9, AF4), PE3 (B3, AF4), PA0 (G3, AF4) |
| CH1 | PE5 (A2, AF4), PC12 (A10, AF2), PA2 (H3, AF4) | |
| CH1N | PE4 (C3, AF4), PA1 (J2, AF4) | |
| CH2 | PE6 (A1, AF4), PA3 (G5, AF4) | |
| TIM16 | BKIN | PB4 (C5, AF1) |
| CH1 | PB8 (A4, AF1) | |
| CH1N | PB6 (D4, AF1) | |
| TIM17 | BKIN | PB5 (A6, AF1) |
| CH1 | PB9 (E3, AF1) | |
| CH1N | PB7 (B5, AF1) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PE0 (B4, AF1) |
| IN1 | PD12 (H9, AF1) | |
| IN2 | PE1 (C4, AF1) | |
| OUT | PD13 (H10, AF1) | |
| LPTIM2 | ETR | PE0 (B4, AF4), PB11 (J7, AF3) |
| IN1 | PD12 (H9, AF3), PB10 (K7, AF3) | |
| IN2 | PD11 (H7, AF3) | |
| OUT | PB13 (J8, AF3) | |
| LPTIM3 | OUT | PA1 (J2, AF3) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (E4), PB2 (J5, AF0) |
| OUT_CALIB | PC13 (E4), PB2 (J5) | |
| REFIN | PB15 (K10, AF0) | |
| TS | PC13 (E4) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A16 | PD11 (H7, AF12) |
| A17 | PD12 (H9, AF12) | |
| A18 | PD13 (H10, AF12) | |
| A19 | PE3 (B3, AF12) | |
| A20 | PE4 (C3, AF12) | |
| A21 | PE5 (A2, AF12) | |
| A22 | PE6 (A1, AF12) | |
| A23 | PE2 (A3, AF12) | |
| A25 | PC0 (F3, AF9) | |
| ALE | PD12 (H9, AF12) | |
| CLE | PD11 (H7, AF12) | |
| CLK | PD3 (A8, AF12) | |
| D0 | PD14 (G7, AF12) | |
| D1 | PD15 (G8, AF12) | |
| D2 | PD0 (C7, AF12) | |
| D3 | PD1 (B8, AF12) | |
| D4 | PE7 (H5, AF12) | |
| D5 | PE8 (J6, AF12) | |
| D6 | PE9 (K6, AF12) | |
| D7 | PE10 (H6, AF12) | |
| D13 | PD8 (J9, AF12) | |
| D14 | PD9 (H8, AF12) | |
| D15 | PD10 (J10, AF12) | |
| DA0 | PD14 (G7, AF12) | |
| DA1 | PD15 (G8, AF12) | |
| DA2 | PD0 (C7, AF12) | |
| DA3 | PD1 (B8, AF12) | |
| DA4 | PE7 (H5, AF12) | |
| DA5 | PE8 (J6, AF12) | |
| DA6 | PE9 (K6, AF12) | |
| DA7 | PE10 (H6, AF12) | |
| DA13 | PD8 (J9, AF12) | |
| DA14 | PD9 (H8, AF12) | |
| DA15 | PD10 (J10, AF12) | |
| INT | PC8 (G10, AF10) | |
| NBL0 | PE0 (B4, AF12) | |
| NBL1 | PE1 (C4, AF12) | |
| NCE | PC8 (G10, AF9) | |
| NE1 | PD7 (C6, AF12), PC7 (G9, AF9) | |
| NE2 | PC8 (G10, AF9) | |
| NL | PB7 (B5, AF12) | |
| NOE | PD4 (B7, AF12) | |
| NWAIT | PD6 (A7, AF12), PC6 (F8, AF9) | |
| NWE | PD5 (D7, AF12) | |
| SDCKE0 | PC3_C (G4, AF12), PC5 (J4, AF12) | |
| SDCKE1 | PB5 (A6, AF12) | |
| SDNE0 | PC2_C (F4, AF12), PC4 (H4, AF12) | |
| SDNE1 | PB6 (D4, AF12) | |
| SDNWE | PC0 (F3, AF12), PA7 (K3, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (E9, AF13), PC6 (F8, AF13) |
| D1 | PA10 (E10, AF13), PC7 (G9, AF13) | |
| D2 | PE0 (B4, AF13), PC8 (G10, AF13), PB13 (J8, AF13) | |
| D3 | PE1 (C4, AF13), PC9 (F9, AF13) | |
| D4 | PC11 (B9, AF13), PE4 (C3, AF13) | |
| D5 | PD3 (A8, AF13), PB6 (D4, AF13) | |
| D6 | PE5 (A2, AF13), PB8 (A4, AF13) | |
| D7 | PE6 (A1, AF13), PB9 (E3, AF13) | |
| D8 | PC10 (B10, AF13) | |
| D9 | PC12 (A10, AF13) | |
| D10 | PB5 (A6, AF13), PD6 (A7, AF13) | |
| D11 | PD2 (A9, AF13) | |
| D12 | PD12 (H9, AF13) | |
| D13 | PD13 (H10, AF13) | |
| HSYNC | PA4 (K1, AF13) | |
| PIXCLK | PA6 (J3, AF13) | |
| VSYNC | PB7 (B5, AF13) |
PSSI — параллельный синхронный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| PSSI | D0 | PA9 (E9, AF13), PC6 (F8, AF13) |
| D1 | PA10 (E10, AF13), PC7 (G9, AF13) | |
| D2 | PE0 (B4, AF13), PC8 (G10, AF13), PB13 (J8, AF13) | |
| D3 | PE1 (C4, AF13), PC9 (F9, AF13) | |
| D4 | PC11 (B9, AF13), PE4 (C3, AF13) | |
| D5 | PD3 (A8, AF13), PB6 (D4, AF13) | |
| D6 | PE5 (A2, AF13), PB8 (A4, AF13) | |
| D7 | PE6 (A1, AF13), PB9 (E3, AF13) | |
| D8 | PC10 (B10, AF13) | |
| D9 | PC12 (A10, AF13) | |
| D10 | PB5 (A6, AF13), PD6 (A7, AF13) | |
| D11 | PD2 (A9, AF13) | |
| D12 | PD12 (H9, AF13) | |
| D13 | PD13 (H10, AF13) | |
| D14 | PA5 (K2, AF13) | |
| D15 | PC5 (J4, AF4) | |
| DE | PA4 (K1, AF13) | |
| PDCK | PA6 (J3, AF13) | |
| RDY | PB7 (B5, AF13) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B0 | PE4 (C3, AF14) |
| B1 | PC10 (B10, AF10), PD0 (C7, AF14), PA10 (E10, AF14) | |
| B2 | PD6 (A7, AF14), PD2 (A9, AF14), PC9 (F9, AF14), PA3 (G5, AF9) | |
| B3 | PA8 (F10, AF13), PD10 (J10, AF14) | |
| B4 | PC11 (B9, AF14), PA10 (E10, AF12) | |
| B5 | PB5 (A6, AF11), PA3 (G5, AF14) | |
| B6 | PB8 (A4, AF14), PA15 (C8, AF14) | |
| B7 | PD2 (A9, AF9), PB9 (E3, AF14) | |
| CLK | PB14 (K9, AF14) | |
| DE | PC5 (J4, AF14) | |
| G0 | PE5 (A2, AF14), PB1 (K5, AF14) | |
| G1 | PE6 (A1, AF14), PB0 (K4, AF14) | |
| G2 | PC0 (F3, AF11), PA6 (J3, AF14) | |
| G3 | PC9 (F9, AF10) | |
| G4 | PB10 (K7, AF14) | |
| G5 | PC1 (F1, AF14), PB11 (J7, AF14) | |
| G6 | PC7 (G9, AF14) | |
| G7 | PD3 (A8, AF14), PB15 (K10, AF14) | |
| HSYNC | PC6 (F8, AF14) | |
| R0 | PE0 (B4, AF14) | |
| R1 | PA2 (H3, AF14) | |
| R2 | PC10 (B10, AF14), PA1 (J2, AF14) | |
| R3 | PA15 (C8, AF9), PB0 (K4, AF9) | |
| R4 | PA11 (D10, AF14), PA5 (K2, AF14) | |
| R5 | PA12 (D9, AF14), PA9 (E9, AF14), PC0 (F3, AF14) | |
| R6 | PC12 (A10, AF14), PE1 (C4, AF14), PA8 (F10, AF14), PB1 (K5, AF9) | |
| R7 | PC4 (H4, AF14) | |
| VSYNC | PA4 (K1, AF14), PA7 (K3, AF14) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PC0 (F3, AF3) |
| CKIN1 | PD7 (C6, AF6), PC2_C (F4, AF3), PB2 (J5, AF4), PB13 (J8, AF6) | |
| CKIN2 | PC4 (H4, AF3), PE8 (J6, AF3), PB15 (K10, AF6) | |
| CKIN3 | PE5 (A2, AF3), PC6 (F8, AF4), PD8 (J9, AF3) | |
| CKIN4 | PD6 (A7, AF3), PC1 (F1, AF4) | |
| CKIN5 | PB7 (B5, AF11), PC10 (B10, AF3) | |
| CKIN6 | PD0 (C7, AF3) | |
| CKIN7 | PB8 (A4, AF3), PB11 (J7, AF6) | |
| CKOUT | PD3 (A8, AF3), PC2_C (F4, AF6), PD10 (J10, AF3), PB0 (K4, AF6), PE9 (K6, AF3) | |
| DATIN0 | PC1 (F1, AF3) | |
| DATIN1 | PD6 (A7, AF4), PC3_C (G4, AF3), PB1 (K5, AF6), PB12 (K8, AF6) | |
| DATIN2 | PE7 (H5, AF3), PC5 (J4, AF3), PB14 (K9, AF6) | |
| DATIN3 | PE4 (C3, AF3), PC7 (G9, AF4), PD9 (H8, AF3) | |
| DATIN4 | PD7 (C6, AF3), PC0 (F3, AF6), PE10 (H6, AF3) | |
| DATIN5 | PC11 (B9, AF3), PB6 (D4, AF11) | |
| DATIN6 | PD1 (B8, AF3) | |
| DATIN7 | PB9 (E3, AF3), PB10 (K7, AF6) | |
| DFSDM2 | CKIN0 | PC10 (B10, AF4) |
| CKIN1 | PA2 (H3, AF6), PB13 (J8, AF4) | |
| CKOUT | PC12 (A10, AF4), PD10 (J10, AF4), PB0 (K4, AF4) | |
| DATIN0 | PC11 (B9, AF4) | |
| DATIN1 | PA7 (K3, AF4), PB12 (K8, AF11) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (C9, AF0) |
| JTDI | PA15 (C8, AF0) | |
| JTDO-SWO | PB3 (B6, AF0) | |
| JTMS-SWDIO | PA13 (C10, AF0) | |
| NJTRST | PB4 (C5, AF0) | |
| TRACECLK | PE2 (A3, AF0) | |
| TRACED0 | PE3 (B3, AF0), PC1 (F1, AF0) | |
| TRACED1 | PE4 (C3, AF0), PC8 (G10, AF0) | |
| TRACED2 | PE5 (A2, AF0), PD2 (A9, AF0) | |
| TRACED3 | PE6 (A1, AF0), PC12 (A10, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (F10, AF0) |
| MCO_2 | PC9 (F9, AF0) | |
| OSC_IN | PH0-OSC_IN (G1) | |
| OSC_OUT | PH1-OSC_OUT (G2) | |
| OSC32_IN | PC14-OSC32_IN (B1) | |
| OSC32_OUT | PC15-OSC32_OUT (B2) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC3_C (G4, AF0) |
| PWR_CSTOP | PC2_C (F4, AF0) | |
| PWR_WKUP1 | PA0 (G3) | |
| PWR_WKUP2 | PA2 (H3) | |
| PWR_WKUP4 | PC13 (E4) | |
| PWR_WKUP6 | PC1 (F1) | |
| RTC_TAMP1 | PC13 (E4) | |
| RTC_TAMP3 | PC1 (F1) |
Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG1 (независимый сторожевой таймер), WWDG1 (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 100 шариков корпуса TFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PE6 | ввод-вывод | DCMI_D7 (AF13), DEBUG_TRACED3 (AF0), FMC_A22 (AF12), LTDC_G1 (AF14), PSSI_D7 (AF13), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM15_CH2 (AF4), TIM1_BKIN2 (AF1), TIM1_BKIN2_COMP1 (AF11), TIM1_BKIN2_COMP2 (AF11) |
| A2 | PE5 | ввод-вывод | DCMI_D6 (AF13), DEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF3), FMC_A21 (AF12), LTDC_G0 (AF14), PSSI_D6 (AF13), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SPI4_MISO (AF5), TIM15_CH1 (AF4) |
| A3 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), FMC_A23 (AF12), OCTOSPIM_P1_IO2 (AF9), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), USART10_RX (AF11) |
| A4 | PB8 | ввод-вывод | DCMI_D6 (AF13), DFSDM1_CKIN7 (AF3), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LTDC_B6 (AF14), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8) |
| A5 | BOOT0 | загрузка | — |
| A6 | PB5 | ввод-вывод | DCMI_D10 (AF13), FDCAN2_RX (AF9), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LTDC_B5 (AF11), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14), USB_OTG_HS_ULPI_D7 (AF10) |
| A7 | PD6 | ввод-вывод | DCMI_D10 (AF13), DFSDM1_CKIN4 (AF3), DFSDM1_DATIN1 (AF4), FMC_NWAIT (AF12), I2S3_SDO (AF5), LTDC_B2 (AF14), OCTOSPIM_P1_IO6 (AF10), PSSI_D10 (AF13), SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7) |
| A8 | PD3 | ввод-вывод | DCMI_D5 (AF13), DFSDM1_CKOUT (AF3), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), PSSI_D5 (AF13), SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7) |
| A9 | PD2 | ввод-вывод | DCMI_D11 (AF13), DEBUG_TRACED2 (AF0), LTDC_B2 (AF14), LTDC_B7 (AF9), PSSI_D11 (AF13), SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8) |
| A10 | PC12 | ввод-вывод | DCMI_D9 (AF13), DEBUG_TRACED3 (AF0), DFSDM2_CKOUT (AF4), I2S3_SDO (AF6), I2S6_CK (AF5), LTDC_R6 (AF14), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7) |
| B1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| B2 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| B3 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), FMC_A19 (AF12), SAI1_SD_B (AF6), TIM15_BKIN (AF4), USART10_TX (AF11) |
| B4 | PE0 | ввод-вывод | DCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF1), LPTIM2_ETR (AF4), LTDC_R0 (AF14), PSSI_D2 (AF13), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8) |
| B5 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF11), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF6), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_PVD_IN, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7) |
| B6 | PB3 | ввод-вывод | CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11) |
| B7 | PD4 | ввод-вывод | FMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), USART2_DE (AF7), USART2_RTS (AF7) |
| B8 | PD1 | ввод-вывод | DFSDM1_DATIN6 (AF3), FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8) |
| B9 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), DFSDM2_DATIN0 (AF4), I2S3_SDI (AF6), LTDC_B4 (AF14), OCTOSPIM_P1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| B10 | PC10 | ввод-вывод | DCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), DFSDM2_CKIN0 (AF4), I2S3_CK (AF6), LTDC_B1 (AF10), LTDC_R2 (AF14), OCTOSPIM_P1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SWPMI1_RX (AF11), UART4_TX (AF8), USART3_TX (AF7) |
| C1 | VSS | питание | — |
| C2 | VBAT | питание | — |
| C3 | PE4 | ввод-вывод | DCMI_D4 (AF13), DEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF3), FMC_A20 (AF12), LTDC_B0 (AF14), PSSI_D4 (AF13), SAI1_D2 (AF2), SAI1_FS_A (AF6), SPI4_NSS (AF5), TIM15_CH1N (AF4) |
| C4 | PE1 | ввод-вывод | DCMI_D3 (AF13), FMC_NBL1 (AF12), LPTIM1_IN2 (AF1), LTDC_R6 (AF14), PSSI_D3 (AF13), UART8_TX (AF8) |
| C5 | PB4 | ввод-вывод | DEBUG_NJTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11) |
| C6 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), DFSDM1_DATIN4 (AF3), FMC_NE1 (AF12), I2S1_SDO (AF5), OCTOSPIM_P1_IO7 (AF10), SDMMC2_CMD (AF11), SPDIFRX_IN0, SPI1_MOSI (AF5), USART2_CK (AF7) |
| C7 | PD0 | ввод-вывод | DFSDM1_CKIN6 (AF3), FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B1 (AF14), UART4_RX (AF8), UART9_CTS (AF11) |
| C8 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_B6 (AF14), LTDC_R3 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11) |
| C9 | PA14 | ввод-вывод | DEBUG_JTCK-SWCLK (AF0) |
| C10 | PA13 | ввод-вывод | DEBUG_JTMS-SWDIO (AF0) |
| D1 | VSSSMPS | питание | — |
| D2 | VLXSMPS | питание | — |
| D3 | PDR_ON | сброс | — |
| D4 | PB6 | ввод-вывод | CEC (AF5), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF6), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7) |
| D5 | VSS | питание | — |
| D6 | VDD | питание | — |
| D7 | PD5 | ввод-вывод | FMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7) |
| D8 | VCAP | питание | — |
| D9 | PA12 | ввод-вывод | FDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_R5 (AF14), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_HS_DP |
| D10 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_HS_DM |
| E1 | VDDSMPS | питание | — |
| E2 | VFBSMPS | питание | — |
| E3 | PB9 | ввод-вывод | DAC1_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF3), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), PSSI_D7 (AF13), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8) |
| E4 | PC13 | ввод-вывод | PWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS |
| E5 | VDD | питание | — |
| E6 | VDDLDO | питание | — |
| E7 | VSS | питание | — |
| E8 | VDD33_USB | питание | — |
| E9 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_R5 (AF14), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_HS_VBUS |
| E10 | PA10 | ввод-вывод | DCMI_D1 (AF13), LPUART1_RX (AF3), LTDC_B1 (AF14), LTDC_B4 (AF12), MDIOS_MDIO (AF11), PSSI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_HS_ID (AF10) |
| F1 | PC1 | ввод-вывод | ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0 (AF0), DFSDM1_CKIN4 (AF4), DFSDM1_DATIN0 (AF3), I2S2_SDO (AF5), LTDC_G5 (AF14), MDIOS_MDC (AF12), OCTOSPIM_P1_IO4 (AF10), PWR_WKUP6, RTC_TAMP3, SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC2_CK (AF9), SPI2_MOSI (AF5) |
| F2 | NRST | сброс | — |
| F3 | PC0 | ввод-вывод | ADC1_INP10, ADC2_INP10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_A25 (AF9), FMC_SDNWE (AF12), LTDC_G2 (AF11), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10) |
| F4 | PC2_C | ввод-вывод | ADC2_INN1, ADC2_INP0, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), FMC_SDNE0 (AF12), I2S2_SDI (AF5), OCTOSPIM_P1_IO2 (AF9), OCTOSPIM_P1_IO5 (AF11), PWR_CSTOP (AF0), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| F5 | VSS | питание | — |
| F6 | VDD | питание | — |
| F7 | VDD50_USB | питание | — |
| F8 | PC6 | ввод-вывод | DCMI_D0 (AF13), DFSDM1_CKIN3 (AF4), FMC_NWAIT (AF9), I2S2_MCK (AF5), LTDC_HSYNC (AF14), PSSI_D0 (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), SWPMI1_IO, TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7) |
| F9 | PC9 | ввод-вывод | DAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), OCTOSPIM_P1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), SWPMI1_SUSPEND (AF11), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8) |
| F10 | PA8 | ввод-вывод | I2C3_SCL (AF4), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF12), TIM8_BKIN2_COMP2 (AF12), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_HS_SOF (AF10) |
| G1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| G2 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| G3 | PA0 | ввод-вывод | ADC1_INP16, I2S6_WS (AF5), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| G4 | PC3_C | ввод-вывод | ADC2_INP1, DFSDM1_DATIN1 (AF3), FMC_SDCKE0 (AF12), I2S2_SDO (AF5), OCTOSPIM_P1_IO0 (AF9), OCTOSPIM_P1_IO6 (AF11), PWR_CSLEEP (AF0), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| G5 | PA3 | ввод-вывод | ADC1_INP15, I2S6_MCK (AF5), LTDC_B2 (AF9), LTDC_B5 (AF14), OCTOSPIM_P1_CLK (AF3), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| G6 | VCAP | питание | — |
| G7 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8), UART9_RX (AF11) |
| G8 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8), UART9_TX (AF11) |
| G9 | PC7 | ввод-вывод | DCMI_D1 (AF13), DEBUG_TRGIO (AF0), DFSDM1_DATIN3 (AF4), FMC_NE1 (AF9), I2S3_MCK (AF6), LTDC_G6 (AF14), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), SWPMI1_TX (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7) |
| G10 | PC8 | ввод-вывод | DCMI_D2 (AF13), DEBUG_TRACED1 (AF0), FMC_INT (AF10), FMC_NCE (AF9), FMC_NE2 (AF9), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SWPMI1_RX (AF11), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7) |
| H1 | VDDA | питание | — |
| H2 | VSSA | питание | — |
| H3 | PA2 | ввод-вывод | ADC1_INP14, DFSDM2_CKIN1 (AF6), LTDC_R1 (AF14), MDIOS_MDIO (AF12), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| H4 | PC4 | ввод-вывод | ADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2 (AF3), FMC_SDNE0 (AF12), I2S1_MCK (AF5), LTDC_R7 (AF14), OPAMP1_VOUT, SPDIFRX_IN2 |
| H5 | PE7 | ввод-вывод | COMP2_INM, DFSDM1_DATIN2 (AF3), FMC_D4 (AF12), FMC_DA4 (AF12), OCTOSPIM_P1_IO4 (AF10), OPAMP2_VOUT, TIM1_ETR (AF1), UART7_RX (AF7) |
| H6 | PE10 | ввод-вывод | COMP2_INM, DFSDM1_DATIN4 (AF3), FMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPIM_P1_IO7 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF7) |
| H7 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), LPTIM2_IN2 (AF3), OCTOSPIM_P1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7), USART3_NSS (AF7) |
| H8 | PD9 | ввод-вывод | DAC1_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7) |
| H9 | PD12 | ввод-вывод | DCMI_D12 (AF13), FMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), OCTOSPIM_P1_IO1 (AF9), PSSI_D12 (AF13), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| H10 | PD13 | ввод-вывод | DCMI_D13 (AF13), FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_IO3 (AF9), PSSI_D13 (AF13), SAI2_SCK_A (AF10), TIM4_CH2 (AF2), UART9_DE (AF11), UART9_RTS (AF11) |
| J1 | VREF+ | служебный | VREFBUF_OUT |
| J2 | PA1 | ввод-вывод | ADC1_INN16, ADC1_INP17, LPTIM3_OUT (AF3), LTDC_R2 (AF14), OCTOSPIM_P1_DQS (AF11), OCTOSPIM_P1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| J3 | PA6 | ввод-вывод | ADC1_INP3, ADC2_INP3, DAC2_OUT1, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LTDC_G2 (AF14), MDIOS_MDC (AF11), OCTOSPIM_P1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF12), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF10), TIM8_BKIN_COMP2 (AF10) |
| J4 | PC5 | ввод-вывод | ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), DFSDM1_DATIN2 (AF3), FMC_SDCKE0 (AF12), LTDC_DE (AF14), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PSSI_D15 (AF4), SAI1_D3 (AF2), SPDIFRX_IN3 |
| J5 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN1 (AF4), I2S3_SDO (AF7), OCTOSPIM_P1_CLK (AF9), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB, SAI1_D1 (AF2), SAI1_SD_A (AF6), SPI3_MOSI (AF7) |
| J6 | PE8 | ввод-вывод | COMP2_OUT (AF13), DFSDM1_CKIN2 (AF3), FMC_D5 (AF12), FMC_DA5 (AF12), OCTOSPIM_P1_IO5 (AF10), OPAMP2_VINM, TIM1_CH1N (AF1), UART7_TX (AF7) |
| J7 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| J8 | PB13 | ввод-вывод | DCMI_D2 (AF13), DFSDM1_CKIN1 (AF6), DFSDM2_CKIN1 (AF4), FDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_OUT (AF3), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7), USB_OTG_HS_ULPI_D6 (AF10) |
| J9 | PD8 | ввод-вывод | DFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX_IN1, USART3_TX (AF7) |
| J10 | PD10 | ввод-вывод | DFSDM1_CKOUT (AF3), DFSDM2_CKOUT (AF4), FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7) |
| K1 | PA4 | ввод-вывод | ADC1_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LTDC_VSYNC (AF14), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7) |
| K2 | PA5 | ввод-вывод | ADC1_INN18, ADC1_INP19, DAC1_OUT2, I2S1_CK (AF5), I2S6_CK (AF8), LTDC_R4 (AF14), PSSI_D14 (AF13), PWR_NDSTOP2 (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| K3 | PA7 | ввод-вывод | ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, DFSDM2_DATIN1 (AF4), FMC_SDNWE (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_VSYNC (AF14), OCTOSPIM_P1_IO2 (AF10), OPAMP1_VINM, SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| K4 | PB0 | ввод-вывод | ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT (AF6), DFSDM2_CKOUT (AF4), LTDC_G1 (AF14), LTDC_R3 (AF9), OCTOSPIM_P1_IO1 (AF11), OPAMP1_VINP, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10) |
| K5 | PB1 | ввод-вывод | ADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1 (AF6), LTDC_G0 (AF14), LTDC_R6 (AF9), OCTOSPIM_P1_IO0 (AF11), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| K6 | PE9 | ввод-вывод | COMP2_INP, DAC1_EXTI9, DFSDM1_CKOUT (AF3), FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPIM_P1_IO6 (AF10), OPAMP2_VINP, TIM1_CH1 (AF1), UART7_DE (AF7), UART7_RTS (AF7) |
| K7 | PB10 | ввод-вывод | DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G4 (AF14), OCTOSPIM_P1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| K8 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), DFSDM2_DATIN1 (AF11), FDCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), OCTOSPIM_P1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), UART5_RX (AF14), USART3_CK (AF7), USB_OTG_HS_ULPI_D5 (AF10) |
| K9 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2S2_SDI (AF5), LTDC_CLK (AF14), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7) |
| K10 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), I2S2_SDO (AF5), LTDC_G7 (AF14), RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C2 | резервное питание: часы реального времени и резервные регистры |
| VCAP | D8, G6 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | D6, E5, F6 | питание цифровой части и линий ввода-вывода |
| VDD33_USB | E8 | — |
| VDD50_USB | F7 | — |
| VDDA | H1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDLDO | E6 | — |
| VDDSMPS | E1 | — |
| VFBSMPS | E2 | — |
| VLXSMPS | D2 | — |
| VSS | C1, D5, E7, F5 | общий провод (земля) |
| VSSA | H2 | общий провод аналоговой части |
| VSSSMPS | D1 | — |
| NRST | F2 | сброс, активный уровень — низкий |
| PDR_ON | D3 | управление внутренней схемой сброса по питанию |
| BOOT0 | A5 | выбор источника загрузки при сбросе |
| VREF+ | J1 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX эта группа называется STM32H7A3V(G-I)HxQ: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32H7A3VG | STM32H7A3VGHxQ | 1 МБ | 1,390625 МБ |
| STM32H7A3VI | STM32H7A3VIHxQ | 2 МБ | 1,390625 МБ |
Линейка STM32H7A3/7B3, семейство STM32H7, ядро Cortex-M7.
Заказные номера
Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32H7A3VG, STM32H7A3VI. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.
| Номер для заказа | Корпус | Температура | Упаковка |
|---|---|---|---|
| STM32H7A3VGH6Q | TFBGA 100, 8×8×1,2 мм, шаг 0,8 мм | −40…+85 °C | лоток |
| STM32H7A3VIH6Q | TFBGA 100, 8×8×1,2 мм, шаг 0,8 мм | −40…+85 °C | лоток |
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе TFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32H7B3VIHxQ | STM32H7A3/7B3 | 100 из 100 | выводы совпадают полностьютолько у него: CRYP, HASH |
| STM32H725VE | STM32H725/735 | 98 из 100 | E8: VDD33_USB → VDD33USB; F7: VDD50_USB → VDDLDOтолько у этого: DAC2, DFSDM2, SAI2, SPDIFRX; только у него: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 512 КБ; ОЗУ 1424 и 564 КБ |
| STM32H725VG | STM32H725/735 | 98 из 100 | E8: VDD33_USB → VDD33USB; F7: VDD50_USB → VDDLDOтолько у этого: DAC2, DFSDM2, SAI2, SPDIFRX; только у него: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 1424 и 564 КБ |
| STM32H735VG | STM32H725/735 | 98 из 100 | E8: VDD33_USB → VDD33USB; F7: VDD50_USB → VDDLDOтолько у этого: DAC2, DFSDM2, SAI2, SPDIFRX; только у него: ADC3, CORDIC, CRYP, ETH, FDCAN3, FMAC, HASH, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 1424 и 564 КБ |
Частые вопросы
На каких выводах USART1 у STM32H7A3VGHxQ?
В корпусе TFBGA100 сигнал USART1_TX выведен на PB6 (шарик D4, AF7) или PA9 (шарик E9, AF7) или PB14 (шарик K9, AF4), USART1_RX — на PB7 (шарик B5, AF7) или PA10 (шарик E10, AF7) или PB15 (шарик K10, AF4).
Где у STM32H7A3VGHxQ выводы SWD для программатора?
SWDIO — PA13 (шарик C10, AF0), SWCLK — PA14 (шарик C9, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32H7A3VGHxQ?
I2C1_SCL — PB8 (шарик A4, AF4) или PB6 (шарик D4, AF4), I2C1_SDA — PB7 (шарик B5, AF4) или PB9 (шарик E3, AF4).
Сколько выводов ввода-вывода у STM32H7A3VGHxQ в корпусе TFBGA100?
77 из 100. Ещё 19 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32H7A3VGHxQ и STM32H7A3VIHxQ?
Объёмом памяти: STM32H7A3VG — 1 МБ флеш-памяти и 1,390625 МБ ОЗУ, STM32H7A3VI — 2 МБ флеш-памяти и 1,390625 МБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32H7A3VGHxQ?
От 1,62 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32H7Cortex-M7 от 280 до 600 МГц, двухъядерные H745/H747 — линейки, память, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
