STM32L071CB и STM32L071CZ в корпусе LQFP48: распиновка

STM32L071CB и STM32L071CZ — микроконтроллеры STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 128 и 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 37 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 32 МГц
Флеш-память
128 и 192 КБ
ОЗУ
20 КБ
Корпус
LQFP48, 48 выводов
Линий ввода-вывода
37
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса LQFP48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L071CB, STM32L071CZ в корпусе LQFP48, вид сверхуSTM32L071CBSTM32L071CZLQFP48, вид сверхуVDD — вывод 11VDDPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: RCC_OSC32_OUT4PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTVSSA — вывод 88VSSAVDDA — вывод 99VDDAPA0 — вывод 10: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TX10PA0PA1 — вывод 11: ADC_IN1, COMP1_INP, TIM21_ETR, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RX11PA1PA2 — вывод 12: ADC_IN2, COMP2_INM, COMP2_OUT, LPUART1_TX, TIM21_CH1, TIM2_CH3, USART2_TX12PA2PA3 — вывод 13: ADC_IN3, COMP2_INP, LPUART1_RX, TIM21_CH2, TIM2_CH4, USART2_RX13PA3PA4 — вывод 14: ADC_IN4, COMP1_INM, COMP2_INM, SPI1_NSS, TIM22_ETR, USART2_CK14PA4PA5 — вывод 15: ADC_IN5, COMP1_INM, COMP2_INM, SPI1_SCK, TIM2_CH1, TIM2_ETR15PA5PA6 — вывод 16: ADC_IN6, COMP1_OUT, LPUART1_CTS, SPI1_MISO, TIM22_CH1, TIM3_CH116PA6PA7 — вывод 17: ADC_IN7, COMP2_OUT, SPI1_MOSI, TIM22_CH2, TIM3_CH217PA7PB0 — вывод 18: ADC_IN8, SYS_VREF_OUT_PB0, TIM3_CH318PB0PB1 — вывод 19: ADC_IN9, LPUART1_DE, LPUART1_RTS, SYS_VREF_OUT_PB1, TIM3_CH419PB1PB2 — вывод 20: I2C3_SMBA, LPTIM1_OUT20PB2PB10 — вывод 21: I2C2_SCL, LPUART1_RX, LPUART1_TX, SPI2_SCK, TIM2_CH321PB10PB11 — вывод 22: ADC_EXTI11, I2C2_SDA, LPUART1_RX, LPUART1_TX, TIM2_CH422PB11VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: I2S2_WS, LPUART1_DE, LPUART1_RTS, SPI2_NSS25PB12PB13 — вывод 26: I2C2_SCL, I2S2_CK, LPUART1_CTS, RCC_MCO, SPI2_SCK, TIM21_CH126PB13PB14 — вывод 27: I2C2_SDA, I2S2_MCK, LPUART1_DE, LPUART1_RTS, RTC_OUT_ALARM, RTC_OUT_CALIB, SPI2_MISO, TIM21_CH227PB14PB15 — вывод 28: I2S2_SD, RTC_REFIN, SPI2_MOSI28PB15PA8 — вывод 29: I2C3_SCL, RCC_MCO, USART1_CK29PA8PA9 — вывод 30: I2C1_SCL, I2C3_SMBA, RCC_MCO, USART1_TX30PA9PA10 — вывод 31: I2C1_SDA, USART1_RX31PA10PA11 — вывод 32: ADC_EXTI11, COMP1_OUT, SPI1_MISO, USART1_CTS32PA11PA12 — вывод 33: COMP2_OUT, SPI1_MOSI, USART1_DE, USART1_RTS33PA12PA13 — вывод 34: LPUART1_RX, SYS_SWDIO34PA13VSS — вывод 3535VSSVDDIO2 — вывод 3636VDDIO2PA14 — вывод 37: LPUART1_TX, SYS_SWCLK, USART2_TX37PA14PA15 — вывод 38: SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART4_DE, USART4_RTS38PA15PB3 — вывод 39: COMP2_INM, SPI1_SCK, TIM2_CH2, USART1_DE, USART1_RTS, USART5_TX39PB3PB4 — вывод 40: COMP2_INP, I2C3_SDA, SPI1_MISO, TIM22_CH1, TIM3_CH1, USART1_CTS, USART5_RX40PB4PB5 — вывод 41: COMP2_INP, I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, TIM22_CH2, TIM3_CH2, USART1_CK, USART5_CK, USART5_DE, USART5_RTS41PB5PB6 — вывод 42: COMP2_INP, I2C1_SCL, LPTIM1_ETR, USART1_TX42PB6PB7 — вывод 43: COMP2_INP, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, USART1_RX, USART4_CTS43PB7BOOT0 — вывод 4444BOOT0PB8 — вывод 45: I2C1_SCL45PB8PB9 — вывод 46: I2C1_SDA, I2S2_WS, SPI2_NSS46PB9VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

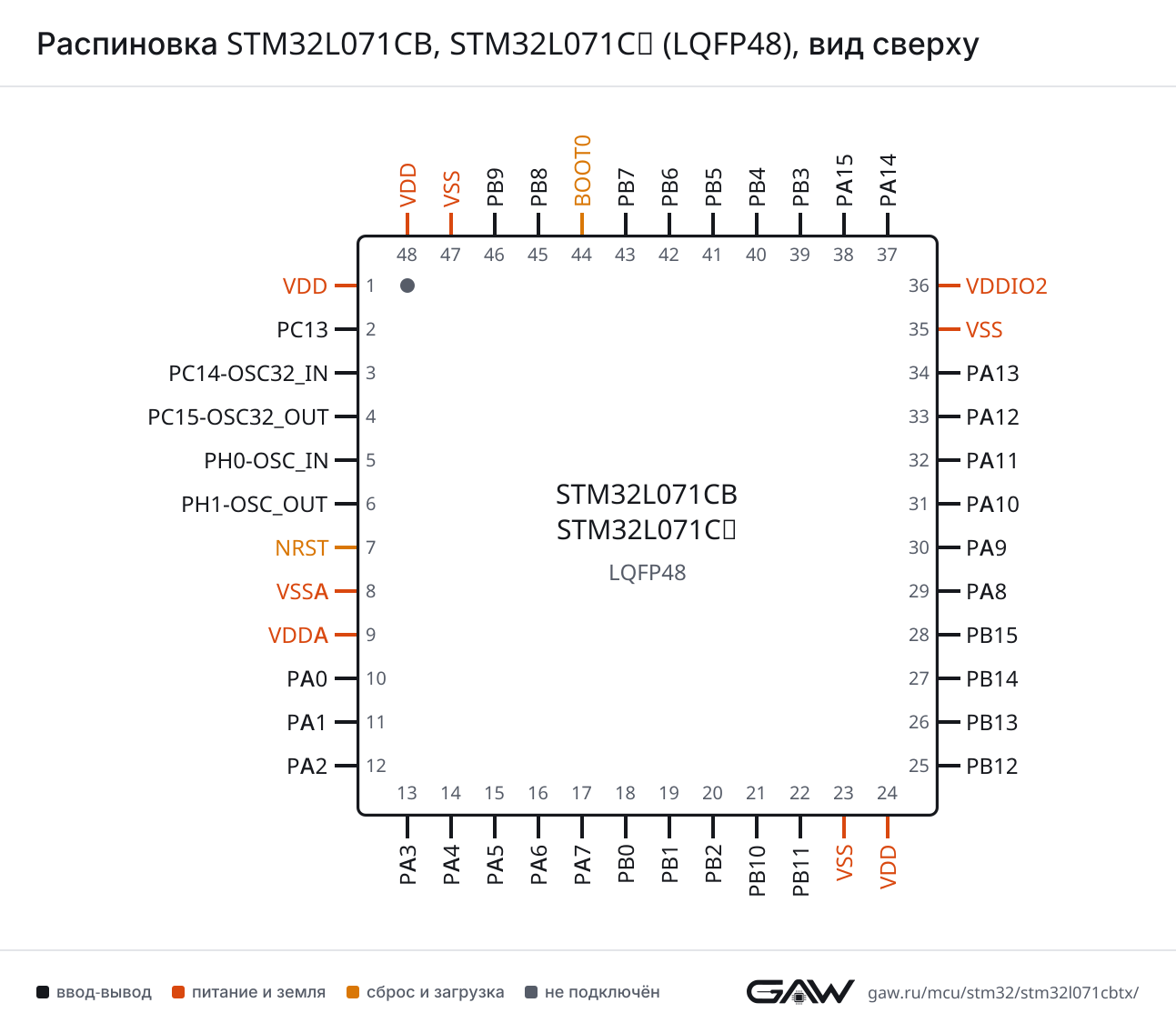

Распиновка STM32L071CB, STM32L071CZ (LQFP48), вид сверхуРаспиновка LQFP48 картинкой
PNG, 1293 × 1136 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF4), PB5 (41, AF5)
CTSPA11 (32, AF4), PB4 (40, AF5)
DEPA12 (33, AF4), PB3 (39, AF5)
RTSPA12 (33, AF4), PB3 (39, AF5)
RXPA10 (31, AF4), PB7 (43, AF0)
TXPA9 (30, AF4), PB6 (42, AF0)
USART2CKPA4 (14, AF4)
CTSPA0 (10, AF4)
DEPA1 (11, AF4)
RTSPA1 (11, AF4)
RXPA3 (13, AF4), PA15 (38, AF4)
TXPA2 (12, AF4), PA14 (37, AF4)
USART4CTSPB7 (43, AF6)
DEPA15 (38, AF6)
RTSPA15 (38, AF6)
RXPA1 (11, AF6)
TXPA0 (10, AF6)
USART5CKPB5 (41, AF6)
DEPB5 (41, AF6)
RTSPB5 (41, AF6)
RXPB4 (40, AF6)
TXPB3 (39, AF6)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (16, AF4), PB13 (26, AF4)
DEPB1 (19, AF4), PB12 (25, AF2), PB14 (27, AF4)
RTSPB1 (19, AF4), PB12 (25, AF2), PB14 (27, AF4)
RXPA3 (13, AF6), PB10 (21, AF7), PB11 (22, AF4), PA13 (34, AF6)
TXPA2 (12, AF6), PB10 (21, AF4), PB11 (22, AF7), PA14 (37, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF0), PA11 (32, AF0), PB4 (40, AF0)
MOSIPA7 (17, AF0), PA12 (33, AF0), PB5 (41, AF0)
NSSPA4 (14, AF0), PA15 (38, AF0)
SCKPA5 (15, AF0), PB3 (39, AF0)
SPI2MISOPB14 (27, AF0)
MOSIPB15 (28, AF0)
NSSPB12 (25, AF0), PB9 (46, AF5)
SCKPB10 (21, AF5), PB13 (26, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (26, AF0)
MCKPB14 (27, AF0)
SDPB15 (28, AF0)
WSPB12 (25, AF0), PB9 (46, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (30, AF6), PB6 (42, AF1), PB8 (45, AF4)
SDAPA10 (31, AF6), PB7 (43, AF1), PB9 (46, AF4)
SMBAPB5 (41, AF3)
I2C2SCLPB10 (21, AF6), PB13 (26, AF5)
SDAPB11 (22, AF6), PB14 (27, AF5)
I2C3SCLPA8 (29, AF7)
SDAPB4 (40, AF7)
SMBAPB2 (20, AF7), PA9 (30, AF7)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PB11 (22), PA11 (32)
IN0PA0 (10)
IN1PA1 (11)
IN2PA2 (12)
IN3PA3 (13)
IN4PA4 (14)
IN5PA5 (15)
IN6PA6 (16)
IN7PA7 (17)
IN8PB0 (18)
IN9PB1 (19)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (10), PA4 (14), PA5 (15)
INPPA1 (11)
OUTPA0 (10, AF7), PA6 (16, AF7), PA11 (32, AF7)
COMP2INMPA2 (12), PA4 (14), PA5 (15), PB3 (39)
INPPA3 (13), PB4 (40), PB5 (41), PB6 (42), PB7 (43)
OUTPA2 (12, AF7), PA7 (17, AF7), PA12 (33, AF7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0 (10, AF2), PA5 (15, AF5), PA15 (38, AF5)
CH2PA1 (11, AF2), PB3 (39, AF2)
CH3PA2 (12, AF2), PB10 (21, AF2)
CH4PA3 (13, AF2), PB11 (22, AF2)
ETRPA0 (10, AF5), PA5 (15, AF2), PA15 (38, AF2)
TIM3CH1PA6 (16, AF2), PB4 (40, AF2)
CH2PA7 (17, AF2), PB5 (41, AF4)
CH3PB0 (18, AF2)
CH4PB1 (19, AF2)
TIM21CH1PA2 (12, AF0), PB13 (26, AF6)
CH2PA3 (13, AF0), PB14 (27, AF6)
ETRPA1 (11, AF5)
TIM22CH1PA6 (16, AF5), PB4 (40, AF4)
CH2PA7 (17, AF5), PB5 (41, AF4)
ETRPA4 (14, AF5)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (42, AF2)
IN1PB5 (41, AF2)
IN2PB7 (43, AF2)
OUTPB2 (20, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2), PB14 (27, AF2)
OUT_CALIBPC13 (2), PB14 (27, AF2)
REFINPB15 (28, AF2)
TSPC13 (2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (37, AF0)
SWDIOPA13 (34, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPB13 (26, AF2), PA8 (29, AF0), PA9 (30, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (10)
SYS_WKUP1PA0 (10)
SYS_WKUP2PC13 (2)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VDDпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8VSSAпитание—
9VDDAпитание—
10PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4), USART4_TX (AF6)
11PA1ввод-выводADC_IN1, COMP1_INP, TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4), USART4_RX (AF6)
12PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), LPUART1_TX (AF6), TIM21_CH1 (AF0), TIM2_CH3 (AF2), USART2_TX (AF4)
13PA3ввод-выводADC_IN3, COMP2_INP, LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), USART2_RX (AF4)
14PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, SPI1_NSS (AF0), TIM22_ETR (AF5), USART2_CK (AF4)
15PA5ввод-выводADC_IN5, COMP1_INM, COMP2_INM, SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2)
16PA6ввод-выводADC_IN6, COMP1_OUT (AF7), LPUART1_CTS (AF4), SPI1_MISO (AF0), TIM22_CH1 (AF5), TIM3_CH1 (AF2)
17PA7ввод-выводADC_IN7, COMP2_OUT (AF7), SPI1_MOSI (AF0), TIM22_CH2 (AF5), TIM3_CH2 (AF2)
18PB0ввод-выводADC_IN8, SYS_VREF_OUT_PB0, TIM3_CH3 (AF2)
19PB1ввод-выводADC_IN9, LPUART1_DE (AF4), LPUART1_RTS (AF4), SYS_VREF_OUT_PB1, TIM3_CH4 (AF2)
20PB2ввод-выводI2C3_SMBA (AF7), LPTIM1_OUT (AF2)
21PB10ввод-выводI2C2_SCL (AF6), LPUART1_RX (AF7), LPUART1_TX (AF4), SPI2_SCK (AF5), TIM2_CH3 (AF2)
22PB11ввод-выводADC_EXTI11, I2C2_SDA (AF6), LPUART1_RX (AF4), LPUART1_TX (AF7), TIM2_CH4 (AF2)
23VSSпитание—
24VDDпитание—
25PB12ввод-выводI2S2_WS (AF0), LPUART1_DE (AF2), LPUART1_RTS (AF2), SPI2_NSS (AF0)
26PB13ввод-выводI2C2_SCL (AF5), I2S2_CK (AF0), LPUART1_CTS (AF4), RCC_MCO (AF2), SPI2_SCK (AF0), TIM21_CH1 (AF6)
27PB14ввод-выводI2C2_SDA (AF5), I2S2_MCK (AF0), LPUART1_DE (AF4), LPUART1_RTS (AF4), RTC_OUT_ALARM (AF2), RTC_OUT_CALIB (AF2), SPI2_MISO (AF0), TIM21_CH2 (AF6)
28PB15ввод-выводI2S2_SD (AF0), RTC_REFIN (AF2), SPI2_MOSI (AF0)
29PA8ввод-выводI2C3_SCL (AF7), RCC_MCO (AF0), USART1_CK (AF4)
30PA9ввод-выводI2C1_SCL (AF6), I2C3_SMBA (AF7), RCC_MCO (AF0), USART1_TX (AF4)
31PA10ввод-выводI2C1_SDA (AF6), USART1_RX (AF4)
32PA11ввод-выводADC_EXTI11, COMP1_OUT (AF7), SPI1_MISO (AF0), USART1_CTS (AF4)
33PA12ввод-выводCOMP2_OUT (AF7), SPI1_MOSI (AF0), USART1_DE (AF4), USART1_RTS (AF4)
34PA13ввод-выводLPUART1_RX (AF6), SYS_SWDIO (AF0)
35VSSпитание—
36VDDIO2питание—
37PA14ввод-выводLPUART1_TX (AF6), SYS_SWCLK (AF0), USART2_TX (AF4)
38PA15ввод-выводSPI1_NSS (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), USART2_RX (AF4), USART4_DE (AF6), USART4_RTS (AF6)
39PB3ввод-выводCOMP2_INM, SPI1_SCK (AF0), TIM2_CH2 (AF2), USART1_DE (AF5), USART1_RTS (AF5), USART5_TX (AF6)
40PB4ввод-выводCOMP2_INP, I2C3_SDA (AF7), SPI1_MISO (AF0), TIM22_CH1 (AF4), TIM3_CH1 (AF2), USART1_CTS (AF5), USART5_RX (AF6)
41PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF3), LPTIM1_IN1 (AF2), SPI1_MOSI (AF0), TIM22_CH2 (AF4), TIM3_CH2 (AF4), USART1_CK (AF5), USART5_CK (AF6), USART5_DE (AF6), USART5_RTS (AF6)
42PB6ввод-выводCOMP2_INP, I2C1_SCL (AF1), LPTIM1_ETR (AF2), USART1_TX (AF0)
43PB7ввод-выводCOMP2_INP, I2C1_SDA (AF1), LPTIM1_IN2 (AF2), SYS_PVD_IN, USART1_RX (AF0), USART4_CTS (AF6)
44BOOT0загрузка—
45PB8ввод-выводI2C1_SCL (AF4)
46PB9ввод-выводI2C1_SDA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5)
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD1, 24, 48питание цифровой части и линий ввода-вывода
VDDA9питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO236питание отдельной группы линий ввода-вывода
VSS23, 35, 47общий провод (земля)
VSSA8общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT044выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L071C(B-Z)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L071CBSTM32L071CBTx128 КБ20 КБ
STM32L071CZSTM32L071CZTx192 КБ20 КБ

Линейка STM32L0x1, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L051C6, STM32L051C8STM32L0x148 из 48выводы совпадают полностью
STM32L071C8STM32L0x148 из 48выводы совпадают полностью
STM32L081CB, STM32L081CZSTM32L0x148 из 48выводы совпадают полностью
STM32L031C4, STM32L031C6STM32L0x146 из 481: VDD → PC0; 36: VDDIO2 → VDD
STM32L041C4, STM32L041C6STM32L0x146 из 481: VDD → PC0; 36: VDDIO2 → VDD
STM32L052C6, STM32L052C8STM32L0x247 из 4836: VDDIO2 → VDD_USB
STM32L072CB, STM32L072CZSTM32L0x247 из 4836: VDDIO2 → VDD_USB
STM32L010C6STM32L0x0 Value Line46 из 481: VDD → PC0; 36: VDDIO2 → VDD
STM32L053C6, STM32L053C8STM32L0x346 из 481: VDD → VLCD; 36: VDDIO2 → VDD_USB
STM32L063C8STM32L0x346 из 481: VDD → VLCD; 36: VDDIO2 → VDD_USB
STM32L073CB, STM32L073CZSTM32L0x346 из 481: VDD → VLCD; 36: VDDIO2 → VDD_USB
STM32L083CB, STM32L083CZSTM32L0x346 из 481: VDD → VLCD; 36: VDDIO2 → VDD_USB

Частые вопросы

На каких выводах USART1 у STM32L071CB?

В корпусе LQFP48 сигнал USART1_TX выведен на PA9 (вывод 30, AF4) или PB6 (вывод 42, AF0), USART1_RX — на PA10 (вывод 31, AF4) или PB7 (вывод 43, AF0).

Где у STM32L071CB выводы SWD для программатора?

SWDIO — PA13 (вывод 34, AF0), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L071CB?

I2C1_SCL — PA9 (вывод 30, AF6) или PB6 (вывод 42, AF1) или PB8 (вывод 45, AF4), I2C1_SDA — PA10 (вывод 31, AF6) или PB7 (вывод 43, AF1) или PB9 (вывод 46, AF4).

Сколько выводов ввода-вывода у STM32L071CB в корпусе LQFP48?

37 из 48. Ещё 9 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L071CB и STM32L071CZ?

Объёмом памяти: STM32L071CB — 128 КБ флеш-памяти и 20 КБ ОЗУ, STM32L071CZ — 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L071CB?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
