STM32L031C4 и STM32L031C6 в корпусе LQFP48: распиновка

STM32L031C4 и STM32L031C6 — микроконтроллеры STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 16 и 32 КБ флеш-памяти и 8 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 38 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 32 МГц
Флеш-память
16 и 32 КБ
ОЗУ
8 КБ
Корпус
LQFP48, 48 выводов
Линий ввода-вывода
38
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L031C4, STM32L031C6 в корпусе LQFP48, вид сверхуSTM32L031C4STM32L031C6LQFP48, вид сверхуPC0 — вывод 1: LPTIM1_IN1, LPUART1_RX1PC0PC13-ANTI_TAMP — вывод 2: RTC_TAMP1, SYS_WKUP22PC13-ANTI_TAMPPC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: RCC_OSC32_OUT4PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTVSSA — вывод 88VSSAVDDA — вывод 99VDDAPA0 — вывод 10: ADC_IN0, COMP1_INM, COMP1_OUT, LPTIM1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS10PA0PA1 — вывод 11: ADC_IN1, COMP1_INP, I2C1_SMBA, LPTIM1_IN2, TIM21_ETR, TIM2_CH2, USART2_DE, USART2_RTS11PA1PA2 — вывод 12: ADC_IN2, COMP2_INM, COMP2_OUT, LPUART1_TX, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP3, RTC_TS, SYS_WKUP3, TIM21_CH1, TIM2_CH3, USART2_TX12PA2PA3 — вывод 13: ADC_IN3, COMP2_INP, LPUART1_RX, TIM21_CH2, TIM2_CH4, USART2_RX13PA3PA4 — вывод 14: ADC_IN4, COMP1_INM, COMP2_INM, LPTIM1_IN1, SPI1_NSS, TIM22_ETR, USART2_CK14PA4PA5 — вывод 15: ADC_IN5, COMP1_INM, COMP2_INM, LPTIM1_IN2, SPI1_SCK, TIM2_CH1, TIM2_ETR15PA5PA6 — вывод 16: ADC_IN6, COMP1_OUT, LPTIM1_ETR, LPUART1_CTS, SPI1_MISO, TIM22_CH116PA6PA7 — вывод 17: ADC_IN7, COMP2_OUT, LPTIM1_OUT, SPI1_MOSI, TIM22_CH2, USART2_CTS17PA7PB0 — вывод 18: ADC_IN8, SPI1_MISO, SYS_VREF_OUT_PB0, TIM2_CH3, USART2_DE, USART2_RTS18PB0PB1 — вывод 19: ADC_IN9, LPUART1_DE, LPUART1_RTS, SPI1_MOSI, SYS_VREF_OUT_PB1, TIM2_CH4, USART2_CK19PB1PB2 — вывод 20: LPTIM1_OUT20PB2PB10 — вывод 21: LPUART1_TX, TIM2_CH321PB10PB11 — вывод 22: ADC_EXTI11, LPUART1_RX, TIM2_CH422PB11VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: SPI1_NSS25PB12PB13 — вывод 26: LPUART1_CTS, RCC_MCO, SPI1_SCK, TIM21_CH126PB13PB14 — вывод 27: LPUART1_DE, LPUART1_RTS, RTC_OUT_ALARM, RTC_OUT_CALIB, SPI1_MISO, TIM21_CH227PB14PB15 — вывод 28: RTC_REFIN, SPI1_MOSI28PB15PA8 — вывод 29: LPTIM1_IN1, RCC_MCO, TIM2_CH1, USART2_CK29PA8PA9 — вывод 30: I2C1_SCL, RCC_MCO, TIM22_CH1, USART2_TX30PA9PA10 — вывод 31: I2C1_SDA, TIM22_CH2, USART2_RX31PA10PA11 — вывод 32: ADC_EXTI11, COMP1_OUT, SPI1_MISO, TIM21_CH2, USART2_CTS32PA11PA12 — вывод 33: COMP2_OUT, SPI1_MOSI, USART2_DE, USART2_RTS33PA12PA13 — вывод 34: LPTIM1_ETR, LPUART1_RX, SYS_SWDIO34PA13VSS — вывод 3535VSSVDD — вывод 3636VDDPA14 — вывод 37: I2C1_SMBA, LPTIM1_OUT, LPUART1_TX, SYS_SWCLK, USART2_TX37PA14PA15 — вывод 38: SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX38PA15PB3 — вывод 39: COMP2_INM, SPI1_SCK, TIM2_CH239PB3PB4 — вывод 40: COMP2_INP, SPI1_MISO, TIM22_CH140PB4PB5 — вывод 41: COMP2_INP, I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, TIM22_CH241PB5PB6 — вывод 42: COMP2_INP, I2C1_SCL, LPTIM1_ETR, TIM21_CH1, USART2_TX42PB6PB7 — вывод 43: COMP2_INP, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, USART2_RX43PB7BOOT0 — вывод 4444BOOT0PB8 — вывод 45: I2C1_SCL45PB8PB9 — вывод 46: I2C1_SDA46PB9VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

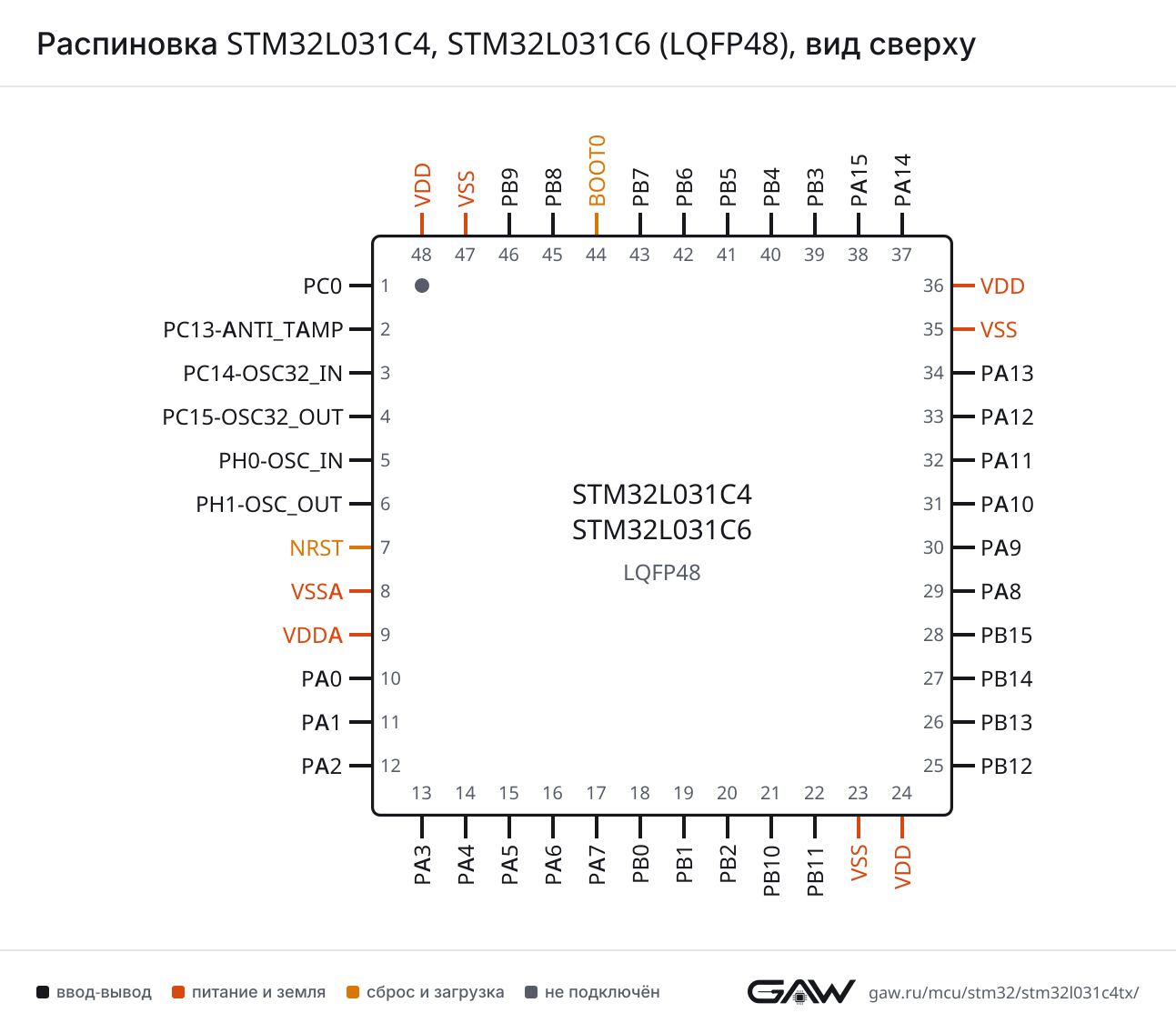

Распиновка STM32L031C4, STM32L031C6 (LQFP48), вид сверхуРаспиновка LQFP48 картинкой
PNG, 1293 × 1136 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART2CKPA4 (14, AF4), PB1 (19, AF0), PA8 (29, AF4)
CTSPA0 (10, AF4), PA7 (17, AF4), PA11 (32, AF4)
DEPA1 (11, AF4), PB0 (18, AF4), PA12 (33, AF4)
RTSPA1 (11, AF4), PB0 (18, AF4), PA12 (33, AF4)
RXPA3 (13, AF4), PA10 (31, AF4), PA15 (38, AF4), PB7 (43, AF0)
TXPA2 (12, AF4), PA9 (30, AF4), PA14 (37, AF4), PB6 (42, AF0)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (16, AF4), PB13 (26, AF6)
DEPB1 (19, AF4), PB14 (27, AF6)
RTSPB1 (19, AF4), PB14 (27, AF6)
RXPC0 (1, AF6), PA3 (13, AF6), PB11 (22, AF6), PA13 (34, AF6)
TXPA2 (12, AF6), PB10 (21, AF6), PA14 (37, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF0), PB0 (18, AF1), PB14 (27, AF0), PA11 (32, AF0), PB4 (40, AF0)
MOSIPA7 (17, AF0), PB1 (19, AF1), PB15 (28, AF0), PA12 (33, AF0), PB5 (41, AF0)
NSSPA4 (14, AF0), PB12 (25, AF0), PA15 (38, AF0)
SCKPA5 (15, AF0), PB13 (26, AF0), PB3 (39, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (30, AF1), PB6 (42, AF1), PB8 (45, AF4)
SDAPA10 (31, AF1), PB7 (43, AF1), PB9 (46, AF4)
SMBAPA1 (11, AF3), PA14 (37, AF3), PB5 (41, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PB11 (22), PA11 (32)
IN0PA0 (10)
IN1PA1 (11)
IN2PA2 (12)
IN3PA3 (13)
IN4PA4 (14)
IN5PA5 (15)
IN6PA6 (16)
IN7PA7 (17)
IN8PB0 (18)
IN9PB1 (19)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (10), PA4 (14), PA5 (15)
INPPA1 (11)
OUTPA0 (10, AF7), PA6 (16, AF7), PA11 (32, AF7)
COMP2INMPA2 (12), PA4 (14), PA5 (15), PB3 (39)
INPPA3 (13), PB4 (40), PB5 (41), PB6 (42), PB7 (43)
OUTPA2 (12, AF7), PA7 (17, AF7), PA12 (33, AF7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0 (10, AF2), PA5 (15, AF5), PA8 (29, AF5), PA15 (38, AF5)
CH2PA1 (11, AF2), PB3 (39, AF2)
CH3PA2 (12, AF2), PB0 (18, AF5), PB10 (21, AF2)
CH4PA3 (13, AF2), PB1 (19, AF5), PB11 (22, AF2)
ETRPA0 (10, AF5), PA5 (15, AF2), PA15 (38, AF2)
TIM21CH1PA2 (12, AF0), PB13 (26, AF5), PB6 (42, AF5)
CH2PA3 (13, AF0), PB14 (27, AF5), PA11 (32, AF5)
ETRPA1 (11, AF5)
TIM22CH1PA6 (16, AF5), PA9 (30, AF5), PB4 (40, AF4)
CH2PA7 (17, AF5), PA10 (31, AF5), PB5 (41, AF4)
ETRPA4 (14, AF5)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPA6 (16, AF1), PA13 (34, AF1), PB6 (42, AF2)
IN1PC0 (1, AF0), PA0 (10, AF1), PA4 (14, AF1), PA8 (29, AF2), PB5 (41, AF2)
IN2PA1 (11, AF1), PA5 (15, AF1), PB7 (43, AF2)
OUTPA7 (17, AF1), PB2 (20, AF2), PA14 (37, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPA2 (12), PB14 (27, AF2)
OUT_CALIBPA2 (12), PB14 (27, AF2)
REFINPB15 (28, AF2)
TSPA2 (12)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (37, AF0)
SWDIOPA13 (34, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPB13 (26, AF2), PA8 (29, AF0), PA9 (30, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13-ANTI_TAMP (2)
RTC_TAMP2PA0 (10)
RTC_TAMP3PA2 (12)
SYS_WKUP1PA0 (10)
SYS_WKUP2PC13-ANTI_TAMP (2)
SYS_WKUP3PA2 (12)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PC0ввод-выводLPTIM1_IN1 (AF0), LPUART1_RX (AF6)
2PC13-ANTI_TAMPввод-выводRTC_TAMP1, SYS_WKUP2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8VSSAпитание—
9VDDAпитание—
10PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_IN1 (AF1), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4)
11PA1ввод-выводADC_IN1, COMP1_INP, I2C1_SMBA (AF3), LPTIM1_IN2 (AF1), TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4)
12PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), LPUART1_TX (AF6), RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP3, RTC_TS, SYS_WKUP3, TIM21_CH1 (AF0), TIM2_CH3 (AF2), USART2_TX (AF4)
13PA3ввод-выводADC_IN3, COMP2_INP, LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), USART2_RX (AF4)
14PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, LPTIM1_IN1 (AF1), SPI1_NSS (AF0), TIM22_ETR (AF5), USART2_CK (AF4)
15PA5ввод-выводADC_IN5, COMP1_INM, COMP2_INM, LPTIM1_IN2 (AF1), SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2)
16PA6ввод-выводADC_IN6, COMP1_OUT (AF7), LPTIM1_ETR (AF1), LPUART1_CTS (AF4), SPI1_MISO (AF0), TIM22_CH1 (AF5)
17PA7ввод-выводADC_IN7, COMP2_OUT (AF7), LPTIM1_OUT (AF1), SPI1_MOSI (AF0), TIM22_CH2 (AF5), USART2_CTS (AF4)
18PB0ввод-выводADC_IN8, SPI1_MISO (AF1), SYS_VREF_OUT_PB0, TIM2_CH3 (AF5), USART2_DE (AF4), USART2_RTS (AF4)
19PB1ввод-выводADC_IN9, LPUART1_DE (AF4), LPUART1_RTS (AF4), SPI1_MOSI (AF1), SYS_VREF_OUT_PB1, TIM2_CH4 (AF5), USART2_CK (AF0)
20PB2ввод-выводLPTIM1_OUT (AF2)
21PB10ввод-выводLPUART1_TX (AF6), TIM2_CH3 (AF2)
22PB11ввод-выводADC_EXTI11, LPUART1_RX (AF6), TIM2_CH4 (AF2)
23VSSпитание—
24VDDпитание—
25PB12ввод-выводSPI1_NSS (AF0)
26PB13ввод-выводLPUART1_CTS (AF6), RCC_MCO (AF2), SPI1_SCK (AF0), TIM21_CH1 (AF5)
27PB14ввод-выводLPUART1_DE (AF6), LPUART1_RTS (AF6), RTC_OUT_ALARM (AF2), RTC_OUT_CALIB (AF2), SPI1_MISO (AF0), TIM21_CH2 (AF5)
28PB15ввод-выводRTC_REFIN (AF2), SPI1_MOSI (AF0)
29PA8ввод-выводLPTIM1_IN1 (AF2), RCC_MCO (AF0), TIM2_CH1 (AF5), USART2_CK (AF4)
30PA9ввод-выводI2C1_SCL (AF1), RCC_MCO (AF0), TIM22_CH1 (AF5), USART2_TX (AF4)
31PA10ввод-выводI2C1_SDA (AF1), TIM22_CH2 (AF5), USART2_RX (AF4)
32PA11ввод-выводADC_EXTI11, COMP1_OUT (AF7), SPI1_MISO (AF0), TIM21_CH2 (AF5), USART2_CTS (AF4)
33PA12ввод-выводCOMP2_OUT (AF7), SPI1_MOSI (AF0), USART2_DE (AF4), USART2_RTS (AF4)
34PA13ввод-выводLPTIM1_ETR (AF1), LPUART1_RX (AF6), SYS_SWDIO (AF0)
35VSSпитание—
36VDDпитание—
37PA14ввод-выводI2C1_SMBA (AF3), LPTIM1_OUT (AF1), LPUART1_TX (AF6), SYS_SWCLK (AF0), USART2_TX (AF4)
38PA15ввод-выводSPI1_NSS (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), USART2_RX (AF4)
39PB3ввод-выводCOMP2_INM, SPI1_SCK (AF0), TIM2_CH2 (AF2)
40PB4ввод-выводCOMP2_INP, SPI1_MISO (AF0), TIM22_CH1 (AF4)
41PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF3), LPTIM1_IN1 (AF2), SPI1_MOSI (AF0), TIM22_CH2 (AF4)
42PB6ввод-выводCOMP2_INP, I2C1_SCL (AF1), LPTIM1_ETR (AF2), TIM21_CH1 (AF5), USART2_TX (AF0)
43PB7ввод-выводCOMP2_INP, I2C1_SDA (AF1), LPTIM1_IN2 (AF2), SYS_PVD_IN, USART2_RX (AF0)
44BOOT0загрузка—
45PB8ввод-выводI2C1_SCL (AF4)
46PB9ввод-выводI2C1_SDA (AF4)
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD24, 36, 48питание цифровой части и линий ввода-вывода
VDDA9питание аналоговой части: АЦП, ЦАП, генераторы
VSS23, 35, 47общий провод (земля)
VSSA8общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT044выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L031C(4-6)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L031C4STM32L031C4Tx16 КБ8 КБ
STM32L031C6STM32L031C6Tx32 КБ8 КБ

Линейка STM32L0x1, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L041C4, STM32L041C6STM32L0x148 из 48выводы совпадают полностью
STM32L051C6, STM32L051C8STM32L0x146 из 481: PC0 → VDD; 36: VDD → VDDIO2
STM32L071CB, STM32L071CZSTM32L0x146 из 481: PC0 → VDD; 36: VDD → VDDIO2
STM32L071C8STM32L0x146 из 481: PC0 → VDD; 36: VDD → VDDIO2
STM32L081CB, STM32L081CZSTM32L0x146 из 481: PC0 → VDD; 36: VDD → VDDIO2
STM32L010C6STM32L0x0 Value Line48 из 48выводы совпадают полностью
STM32L151C6Tx, STM32L151C8Tx, STM32L151CBTxSTM32L151/15247 из 481: PC0 → VLCD
STM32L151C6TxA, STM32L151C8TxA, STM32L151CBTxASTM32L151/15247 из 481: PC0 → VLCD
STM32L151CCSTM32L151/15247 из 481: PC0 → VLCD
STM32L152C6Tx, STM32L152C8Tx, STM32L152CBTxSTM32L151/15247 из 481: PC0 → VLCD
STM32L152C6TxA, STM32L152C8TxA, STM32L152CBTxASTM32L151/15247 из 481: PC0 → VLCD
STM32L152CCSTM32L151/15247 из 481: PC0 → VLCD

Частые вопросы

На каких выводах USART2 у STM32L031C4?

В корпусе LQFP48 сигнал USART2_TX выведен на PA2 (вывод 12, AF4) или PA9 (вывод 30, AF4) или PA14 (вывод 37, AF4) или PB6 (вывод 42, AF0), USART2_RX — на PA3 (вывод 13, AF4) или PA10 (вывод 31, AF4) или PA15 (вывод 38, AF4) или PB7 (вывод 43, AF0).

Где у STM32L031C4 выводы SWD для программатора?

SWDIO — PA13 (вывод 34, AF0), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L031C4?

I2C1_SCL — PA9 (вывод 30, AF1) или PB6 (вывод 42, AF1) или PB8 (вывод 45, AF4), I2C1_SDA — PA10 (вывод 31, AF1) или PB7 (вывод 43, AF1) или PB9 (вывод 46, AF4).

Сколько выводов ввода-вывода у STM32L031C4 в корпусе LQFP48?

38 из 48. Ещё 8 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L031C4 и STM32L031C6?

Объёмом памяти: STM32L031C4 — 16 КБ флеш-памяти и 8 КБ ОЗУ, STM32L031C6 — 32 КБ флеш-памяти и 8 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L031C4?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
