STM32L151C6Tx, STM32L151C8Tx и STM32L151CBTx в корпусе LQFP48: распиновка

STM32L151C6Tx, STM32L151C8Tx и STM32L151CBTx — микроконтроллеры STM32L1 на ядре Cortex-M3 с частотой до 32 МГц: 32, 64 и 128 КБ флеш-памяти и 10 и 16 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 37 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 32 МГц
Флеш-память
32, 64 и 128 КБ
ОЗУ
10 и 16 КБ
Корпус
LQFP48, 48 выводов
Линий ввода-вывода
37
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L151C6Tx, STM32L151C8Tx, STM32L151CBTx в корпусе LQFP48, вид сверхуSTM32L151C(6-8-B)TxLQFP48, вид сверхуVLCD — вывод 11VLCDPC13-WKUP2 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIMX_IC22PC13-WKUP2PC14-OSC32_IN — вывод 3: RCC_OSC32_IN, TIMX_IC33PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC_EXTI15, RCC_OSC32_OUT, TIMX_IC44PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTVSSA — вывод 88VSSAVDDA — вывод 99VDDAPA0-WKUP1 — вывод 10: ADC_IN0, COMP1_INP, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIMX_IC1, TS_G1_IO1, USART2_CTS10PA0-WKUP1PA1 — вывод 11: ADC_IN1, COMP1_INP, TIM2_CH2, TIMX_IC2, TS_G1_IO2, USART2_RTS11PA1PA2 — вывод 12: ADC_IN2, COMP1_INP, TIM2_CH3, TIM9_CH1, TIMX_IC3, TS_G1_IO3, USART2_TX12PA2PA3 — вывод 13: ADC_IN3, COMP1_INP, TIM2_CH4, TIM9_CH2, TIMX_IC4, TS_G1_IO4, USART2_RX13PA3PA4 — вывод 14: ADC_IN4, COMP1_INP, DAC_OUT1, SPI1_NSS, TIMX_IC1, USART2_CK14PA4PA5 — вывод 15: ADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIMX_IC215PA5PA6 — вывод 16: ADC_IN6, COMP1_INP, SPI1_MISO, TIM10_CH1, TIM3_CH1, TIMX_IC3, TS_G2_IO116PA6PA7 — вывод 17: ADC_IN7, COMP1_INP, SPI1_MOSI, TIM11_CH1, TIM3_CH2, TIMX_IC4, TS_G2_IO217PA7PB0 — вывод 18: ADC_IN8, COMP1_INP, SYS_V_REF_OUT, TIM3_CH3, TS_G3_IO118PB0PB1 — вывод 19: ADC_IN9, COMP1_INP, SYS_V_REF_OUT, TIM3_CH4, TS_G3_IO219PB1PB2 — вывод 2020PB2PB10 — вывод 21: I2C2_SCL, TIM2_CH3, USART3_TX21PB10PB11 — вывод 22: ADC_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RX22PB11VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: ADC_IN18, COMP1_INP, I2C2_SMBA, SPI2_NSS, TIM10_CH1, TS_G7_IO1, USART3_CK25PB12PB13 — вывод 26: ADC_IN19, COMP1_INP, SPI2_SCK, TIM9_CH1, TS_G7_IO2, USART3_CTS26PB13PB14 — вывод 27: ADC_IN20, COMP1_INP, SPI2_MISO, TIM9_CH2, TS_G7_IO3, USART3_RTS27PB14PB15 — вывод 28: ADC_EXTI15, ADC_IN21, COMP1_INP, RTC_REFIN, SPI2_MOSI, TIM11_CH1, TS_G7_IO428PB15PA8 — вывод 29: RCC_MCO, TIMX_IC1, TS_G4_IO1, USART1_CK29PA8PA9 — вывод 30: DAC_EXTI9, TIMX_IC2, TS_G4_IO2, USART1_TX30PA9PA10 — вывод 31: TIMX_IC3, TS_G4_IO3, USART1_RX31PA10PA11 — вывод 32: ADC_EXTI11, SPI1_MISO, TIMX_IC4, USART1_CTS, USB_DM32PA11PA12 — вывод 33: SPI1_MOSI, TIMX_IC1, USART1_RTS, USB_DP33PA12PA13 — вывод 34: SYS_JTMS-SWDIO, TIMX_IC2, TS_G5_IO134PA13VSS — вывод 3535VSSVDD — вывод 3636VDDPA14 — вывод 37: SYS_JTCK-SWCLK, TIMX_IC3, TS_G5_IO237PA14PA15 — вывод 38: ADC_EXTI15, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TIMX_IC4, TS_G5_IO338PA15PB3 — вывод 39: COMP2_INM, SPI1_SCK, SYS_JTDO-TRACESWO, TIM2_CH239PB3PB4 — вывод 40: COMP2_INP, SPI1_MISO, SYS_JTRST, TIM3_CH1, TS_G6_IO140PB4PB5 — вывод 41: COMP2_INP, I2C1_SMBA, SPI1_MOSI, TIM3_CH2, TS_G6_IO241PB5PB6 — вывод 42: I2C1_SCL, TIM4_CH1, USART1_TX42PB6PB7 — вывод 43: I2C1_SDA, SYS_PVD_IN, TIM4_CH2, USART1_RX43PB7BOOT0 — вывод 4444BOOT0PB8 — вывод 45: I2C1_SCL, TIM10_CH1, TIM4_CH345PB8PB9 — вывод 46: DAC_EXTI9, I2C1_SDA, TIM11_CH1, TIM4_CH446PB9VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

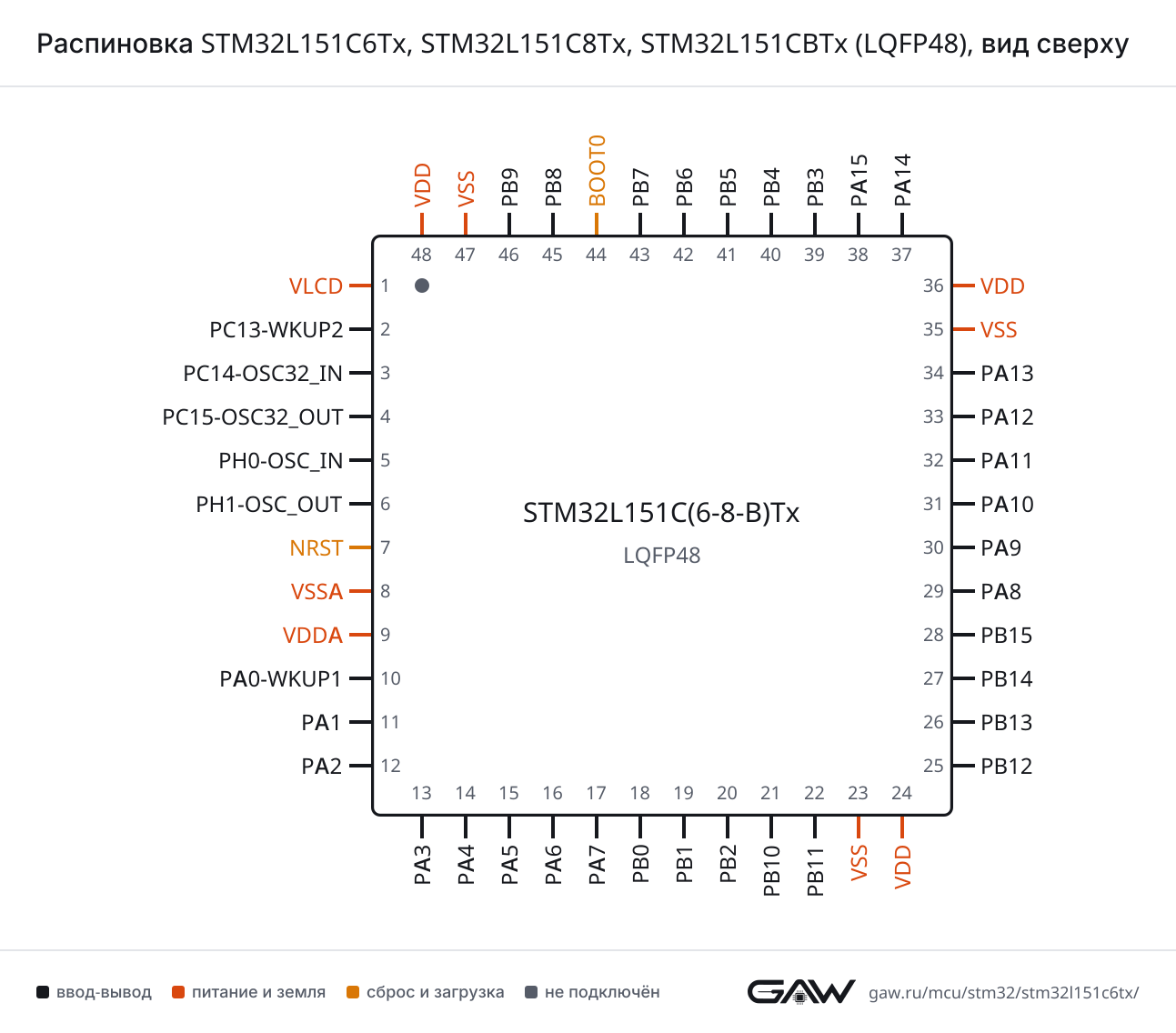

Распиновка STM32L151C6Tx, STM32L151C8Tx, STM32L151CBTx (LQFP48), вид сверхуРаспиновка LQFP48 картинкой
PNG, 1293 × 1136 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF7)
CTSPA11 (32, AF7)
RTSPA12 (33, AF7)
RXPA10 (31, AF7), PB7 (43, AF7)
TXPA9 (30, AF7), PB6 (42, AF7)
USART2CKPA4 (14, AF7)
CTSPA0-WKUP1 (10, AF7)
RTSPA1 (11, AF7)
RXPA3 (13, AF7)
TXPA2 (12, AF7)
USART3CKPB12 (25, AF7)
CTSPB13 (26, AF7)
RTSPB14 (27, AF7)
RXPB11 (22, AF7)
TXPB10 (21, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF5), PA11 (32, AF5), PB4 (40, AF5)
MOSIPA7 (17, AF5), PA12 (33, AF5), PB5 (41, AF5)
NSSPA4 (14, AF5), PA15 (38, AF5)
SCKPA5 (15, AF5), PB3 (39, AF5)
SPI2MISOPB14 (27, AF5)
MOSIPB15 (28, AF5)
NSSPB12 (25, AF5)
SCKPB13 (26, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (42, AF4), PB8 (45, AF4)
SDAPB7 (43, AF4), PB9 (46, AF4)
SMBAPB5 (41, AF4)
I2C2SCLPB10 (21, AF4)
SDAPB11 (22, AF4)
SMBAPB12 (25, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (32)
DPPA12 (33)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PB11 (22), PA11 (32)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (38)
IN0PA0-WKUP1 (10)
IN1PA1 (11)
IN2PA2 (12)
IN3PA3 (13)
IN4PA4 (14)
IN5PA5 (15)
IN6PA6 (16)
IN7PA7 (17)
IN8PB0 (18)
IN9PB1 (19)
IN18PB12 (25)
IN19PB13 (26)
IN20PB14 (27)
IN21PB15 (28)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PA9 (30), PB9 (46)
OUT1PA4 (14)
OUT2PA5 (15)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INPPA0-WKUP1 (10), PA1 (11), PA2 (12), PA3 (13), PA4 (14), PA5 (15), PA6 (16), PA7 (17), PB0 (18), PB1 (19), PB12 (25), PB13 (26), PB14 (27), PB15 (28)
COMP2INMPB3 (39)
INPPB4 (40), PB5 (41)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0-WKUP1 (10, AF1), PA5 (15, AF1), PA15 (38, AF1)
CH2PA1 (11, AF1), PB3 (39, AF1)
CH3PA2 (12, AF1), PB10 (21, AF1)
CH4PA3 (13, AF1), PB11 (22, AF1)
ETRPA0-WKUP1 (10, AF1), PA5 (15), PA15 (38)
TIM3CH1PA6 (16, AF2), PB4 (40, AF2)
CH2PA7 (17, AF2), PB5 (41, AF2)
CH3PB0 (18, AF2)
CH4PB1 (19, AF2)
TIM4CH1PB6 (42, AF2)
CH2PB7 (43, AF2)
CH3PB8 (45, AF2)
CH4PB9 (46, AF2)
TIM9CH1PA2 (12, AF3), PB13 (26, AF3)
CH2PA3 (13, AF3), PB14 (27, AF3)
TIM10CH1PA6 (16, AF3), PB12 (25, AF3), PB8 (45, AF3)
TIM11CH1PA7 (17, AF3), PB15 (28, AF3), PB9 (46, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13-WKUP2 (2, AF0)
OUT_CALIBPC13-WKUP2 (2, AF0)
REFINPB15 (28, AF0)
TSPC13-WKUP2 (2, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (37, AF0)
JTDIPA15 (38, AF0)
JTDO-TRACESWOPB3 (39, AF0)
JTMS-SWDIOPA13 (34, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (29, AF0)
OSC_INPH0-OSC_IN (5, AF0)
OSC_OUTPH1-OSC_OUT (6, AF0)
OSC32_INPC14-OSC32_IN (3, AF0)
OSC32_OUTPC15-OSC32_OUT (4, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13-WKUP2 (2, AF0)
SYS_WKUP1PA0-WKUP1 (10, AF0)
SYS_WKUP2PC13-WKUP2 (2, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VLCDпитание—
2PC13-WKUP2ввод-выводRTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), RTC_TAMP1 (AF0), RTC_TS (AF0), SYS_WKUP2 (AF0), TIMX_IC2 (AF14)
3PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0), TIMX_IC3 (AF14)
4PC15-OSC32_OUTввод-выводADC_EXTI15, RCC_OSC32_OUT (AF0), TIMX_IC4 (AF14)
5PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
6PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
7NRSTсброс—
8VSSAпитание—
9VDDAпитание—
10PA0-WKUP1ввод-выводADC_IN0, COMP1_INP, SYS_WKUP1 (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIMX_IC1 (AF14), TS_G1_IO1 (AF14), USART2_CTS (AF7)
11PA1ввод-выводADC_IN1, COMP1_INP, TIM2_CH2 (AF1), TIMX_IC2 (AF14), TS_G1_IO2 (AF14), USART2_RTS (AF7)
12PA2ввод-выводADC_IN2, COMP1_INP, TIM2_CH3 (AF1), TIM9_CH1 (AF3), TIMX_IC3 (AF14), TS_G1_IO3 (AF14), USART2_TX (AF7)
13PA3ввод-выводADC_IN3, COMP1_INP, TIM2_CH4 (AF1), TIM9_CH2 (AF3), TIMX_IC4 (AF14), TS_G1_IO4 (AF14), USART2_RX (AF7)
14PA4ввод-выводADC_IN4, COMP1_INP, DAC_OUT1, SPI1_NSS (AF5), TIMX_IC1 (AF14), USART2_CK (AF7)
15PA5ввод-выводADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
16PA6ввод-выводADC_IN6, COMP1_INP, SPI1_MISO (AF5), TIM10_CH1 (AF3), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G2_IO1 (AF14)
17PA7ввод-выводADC_IN7, COMP1_INP, SPI1_MOSI (AF5), TIM11_CH1 (AF3), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G2_IO2 (AF14)
18PB0ввод-выводADC_IN8, COMP1_INP, SYS_V_REF_OUT, TIM3_CH3 (AF2), TS_G3_IO1 (AF14)
19PB1ввод-выводADC_IN9, COMP1_INP, SYS_V_REF_OUT, TIM3_CH4 (AF2), TS_G3_IO2 (AF14)
20PB2ввод-вывод—
21PB10ввод-выводI2C2_SCL (AF4), TIM2_CH3 (AF1), USART3_TX (AF7)
22PB11ввод-выводADC_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7)
23VSSпитание—
24VDDпитание—
25PB12ввод-выводADC_IN18, COMP1_INP, I2C2_SMBA (AF4), SPI2_NSS (AF5), TIM10_CH1 (AF3), TS_G7_IO1 (AF14), USART3_CK (AF7)
26PB13ввод-выводADC_IN19, COMP1_INP, SPI2_SCK (AF5), TIM9_CH1 (AF3), TS_G7_IO2 (AF14), USART3_CTS (AF7)
27PB14ввод-выводADC_IN20, COMP1_INP, SPI2_MISO (AF5), TIM9_CH2 (AF3), TS_G7_IO3 (AF14), USART3_RTS (AF7)
28PB15ввод-выводADC_EXTI15, ADC_IN21, COMP1_INP, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM11_CH1 (AF3), TS_G7_IO4 (AF14)
29PA8ввод-выводRCC_MCO (AF0), TIMX_IC1 (AF14), TS_G4_IO1 (AF14), USART1_CK (AF7)
30PA9ввод-выводDAC_EXTI9, TIMX_IC2 (AF14), TS_G4_IO2 (AF14), USART1_TX (AF7)
31PA10ввод-выводTIMX_IC3 (AF14), TS_G4_IO3 (AF14), USART1_RX (AF7)
32PA11ввод-выводADC_EXTI11, SPI1_MISO (AF5), TIMX_IC4 (AF14), USART1_CTS (AF7), USB_DM
33PA12ввод-выводSPI1_MOSI (AF5), TIMX_IC1 (AF14), USART1_RTS (AF7), USB_DP
34PA13ввод-выводSYS_JTMS-SWDIO (AF0), TIMX_IC2 (AF14), TS_G5_IO1 (AF14)
35VSSпитание—
36VDDпитание—
37PA14ввод-выводSYS_JTCK-SWCLK (AF0), TIMX_IC3 (AF14), TS_G5_IO2 (AF14)
38PA15ввод-выводADC_EXTI15, SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC4 (AF14), TS_G5_IO3 (AF14)
39PB3ввод-выводCOMP2_INM, SPI1_SCK (AF5), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1)
40PB4ввод-выводCOMP2_INP, SPI1_MISO (AF5), SYS_JTRST (AF0), TIM3_CH1 (AF2), TS_G6_IO1 (AF14)
41PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF4), SPI1_MOSI (AF5), TIM3_CH2 (AF2), TS_G6_IO2 (AF14)
42PB6ввод-выводI2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
43PB7ввод-выводI2C1_SDA (AF4), SYS_PVD_IN, TIM4_CH2 (AF2), USART1_RX (AF7)
44BOOT0загрузка—
45PB8ввод-выводI2C1_SCL (AF4), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
46PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD24, 36, 48питание цифровой части и линий ввода-вывода
VDDA9питание аналоговой части: АЦП, ЦАП, генераторы
VLCD1—
VSS23, 35, 47общий провод (земля)
VSSA8общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT044выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L151C(6-8-B)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L151C6STM32L151C6Tx32 КБ10 КБ
STM32L151C8STM32L151C8Tx64 КБ10 КБ
STM32L151CBSTM32L151CBTx128 КБ16 КБ

Линейка STM32L151/152, семейство STM32L1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L151C6TxA, STM32L151C8TxA, STM32L151CBTxASTM32L151/15248 из 48выводы совпадают полностьюОЗУ 16 и 32 КБ
STM32L151CCSTM32L151/15248 из 48выводы совпадают полностьютолько у него: I2S2, I2S3, OPAMP1, OPAMP2, SPI3, TIM5; флеш-память до 128 и 256 КБ; ОЗУ 16 и 32 КБ
STM32L152C6Tx, STM32L152C8Tx, STM32L152CBTxSTM32L151/15248 из 48выводы совпадают полностьютолько у него: LCD
STM32L152C6TxA, STM32L152C8TxA, STM32L152CBTxASTM32L151/15248 из 48выводы совпадают полностьютолько у него: LCD; ОЗУ 16 и 32 КБ
STM32L152CCSTM32L151/15248 из 48выводы совпадают полностьютолько у него: I2S2, I2S3, LCD, OPAMP1, OPAMP2, SPI3, TIM5; флеш-память до 128 и 256 КБ; ОЗУ 16 и 32 КБ
STM32L010C6STM32L0x0 Value Line47 из 481: VLCD → PC0только у этого: COMP1, COMP2, DAC, I2C2, SPI2, TIM10, TIM11, TIM3, TIM4, TIM6, TIM7, TIM9, USART1, USART3, USB; только у него: LPTIM1, LPUART1, TIM21; флеш-память до 128 и 32 КБ; ОЗУ 16 и 8 КБ
STM32L031C4, STM32L031C6STM32L0x147 из 481: VLCD → PC0только у этого: DAC, I2C2, SPI2, TIM10, TIM11, TIM3, TIM4, TIM6, TIM7, TIM9, USART1, USART3, USB; только у него: LPTIM1, LPUART1, TIM21, TIM22; флеш-память до 128 и 32 КБ; ОЗУ 16 и 8 КБ
STM32L041C4, STM32L041C6STM32L0x147 из 481: VLCD → PC0только у этого: DAC, I2C2, SPI2, TIM10, TIM11, TIM3, TIM4, TIM6, TIM7, TIM9, USART1, USART3, USB; только у него: AES, LPTIM1, LPUART1, TIM21, TIM22; флеш-память до 128 и 32 КБ; ОЗУ 16 и 8 КБ
STM32L053C6, STM32L053C8STM32L0x347 из 4836: VDD → VDD_USBтолько у этого: TIM10, TIM11, TIM3, TIM4, TIM7, TIM9, USART3; только у него: I2S2, LCD, LPTIM1, LPUART1, RNG, TIM21, TIM22, TSC; флеш-память до 128 и 64 КБ; ОЗУ 16 и 8 КБ
STM32L063C8STM32L0x347 из 4836: VDD → VDD_USBтолько у этого: TIM10, TIM11, TIM3, TIM4, TIM7, TIM9, USART3; только у него: AES, I2S2, LCD, LPTIM1, LPUART1, RNG, TIM21, TIM22, TSC; флеш-память до 128 и 64 КБ; ОЗУ 16 и 8 КБ
STM32L073CB, STM32L073CZSTM32L0x347 из 4836: VDD → VDD_USBтолько у этого: TIM10, TIM11, TIM4, TIM9, USART3; только у него: I2C3, I2S2, LCD, LPTIM1, LPUART1, RNG, TIM21, TIM22, TSC, USART4, USART5; флеш-память до 128 и 192 КБ; ОЗУ 16 и 20 КБ
STM32L083CB, STM32L083CZSTM32L0x347 из 4836: VDD → VDD_USBтолько у этого: TIM10, TIM11, TIM4, TIM9, USART3; только у него: AES, I2C3, I2S2, LCD, LPTIM1, LPUART1, RNG, TIM21, TIM22, TSC, USART4, USART5; флеш-память до 128 и 192 КБ; ОЗУ 16 и 20 КБ

Частые вопросы

На каких выводах USART1 у STM32L151C6Tx?

В корпусе LQFP48 сигнал USART1_TX выведен на PA9 (вывод 30, AF7) или PB6 (вывод 42, AF7), USART1_RX — на PA10 (вывод 31, AF7) или PB7 (вывод 43, AF7).

Где у STM32L151C6Tx выводы SWD для программатора?

SWDIO — PA13 (вывод 34, AF0), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L151C6Tx?

I2C1_SCL — PB6 (вывод 42, AF4) или PB8 (вывод 45, AF4), I2C1_SDA — PB7 (вывод 43, AF4) или PB9 (вывод 46, AF4).

Сколько выводов ввода-вывода у STM32L151C6Tx в корпусе LQFP48?

37 из 48. Ещё 9 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L151C6Tx, STM32L151C8Tx и STM32L151CBTx?

Объёмом памяти: STM32L151C6 — 32 КБ флеш-памяти и 10 КБ ОЗУ, STM32L151C8 — 64 КБ флеш-памяти и 10 КБ ОЗУ, STM32L151CB — 128 КБ флеш-памяти и 16 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L151C6Tx?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
