STM32L071VB и STM32L071VZ в корпусе UFBGA100: распиновка

STM32L071VB и STM32L071VZ — микроконтроллеры STM32L0 на ядре Cortex-M0+: 128 и 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 84 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
128 и 192 КБ
ОЗУ
20 КБ
Корпус
UFBGA100, 100 шариков
Линий ввода-вывода
84

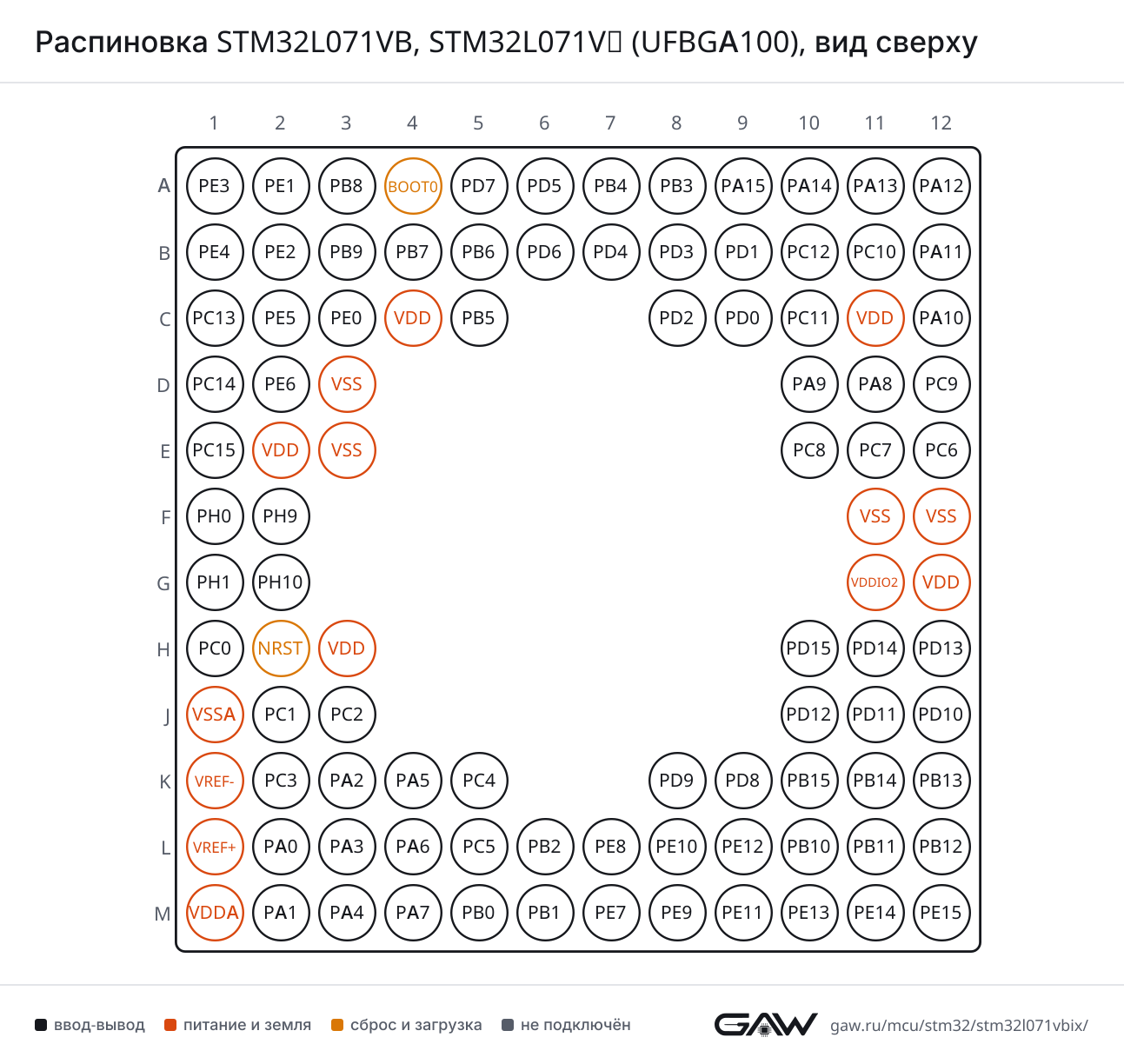

Схема корпуса UFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32L071VB, STM32L071VZ в корпусе UFBGA100, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: TIM22_CH1, TIM3_CH1PE3PE1 — шарик A2PE1PB8 — шарик A3: I2C1_SCLPB8BOOT0 — шарик A4BOOT0PD7 — шарик A5: TIM21_CH2, USART2_CKPD7PD5 — шарик A6: USART2_TXPD5PB4 — шарик A7: COMP2_INP, I2C3_SDA, SPI1_MISO, TIM22_CH1, TIM3_CH1, USART1_CTS, USART5_RXPB4PB3 — шарик A8: COMP2_INM, SPI1_SCK, TIM2_CH2, USART1_DE, USART1_RTS, USART5_TXPB3PA15 — шарик A9: SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART4_DE, USART4_RTSPA15PA14 — шарик A10: LPUART1_TX, SYS_SWCLK, USART2_TXPA14PA13 — шарик A11: LPUART1_RX, SYS_SWDIOPA13PA12 — шарик A12: COMP2_OUT, SPI1_MOSI, USART1_DE, USART1_RTSPA12PE4 — шарик B1: TIM22_CH2, TIM3_CH2PE4PE2 — шарик B2: TIM3_ETRPE2PB9 — шарик B3: I2C1_SDA, I2S2_WS, SPI2_NSSPB9PB7 — шарик B4: COMP2_INP, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, USART1_RX, USART4_CTSPB7PB6 — шарик B5: COMP2_INP, I2C1_SCL, LPTIM1_ETR, USART1_TXPB6PD6 — шарик B6: USART2_RXPD6PD4 — шарик B7: I2S2_SD, SPI2_MOSI, USART2_DE, USART2_RTSPD4PD3 — шарик B8: I2S2_MCK, SPI2_MISO, USART2_CTSPD3PD1 — шарик B9: I2S2_CK, SPI2_SCKPD1PC12 — шарик B10: USART4_CK, USART5_TXPC12PC10 — шарик B11: LPUART1_TX, USART4_TXPC10PA11 — шарик B12: ADC_EXTI11, COMP1_OUT, SPI1_MISO, USART1_CTSPA11PC13 — шарик C1: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PE5 — шарик C2: TIM21_CH1, TIM3_CH3PE5PE0 — шарик C3PE0VDD — шарик C4VDDPB5 — шарик C5: COMP2_INP, I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, TIM22_CH2, TIM3_CH2, USART1_CK, USART5_CK, USART5_DE, USART5_RTSPB5PD2 — шарик C8: LPUART1_DE, LPUART1_RTS, TIM3_ETR, USART5_RXPD2PD0 — шарик C9: I2S2_WS, SPI2_NSS, TIM21_CH1PD0PC11 — шарик C10: ADC_EXTI11, LPUART1_RX, USART4_RXPC11VDD — шарик C11VDDPA10 — шарик C12: I2C1_SDA, USART1_RXPA10PC14-OSC32_IN — шарик D1: RCC_OSC32_INPC14PE6 — шарик D2: RTC_TAMP3, SYS_WKUP3, TIM21_CH2, TIM3_CH4PE6VSS — шарик D3VSSPA9 — шарик D10: I2C1_SCL, I2C3_SMBA, RCC_MCO, USART1_TXPA9PA8 — шарик D11: I2C3_SCL, RCC_MCO, USART1_CKPA8PC9 — шарик D12: I2C3_SDA, TIM21_ETR, TIM3_CH4PC9PC15-OSC32_OUT — шарик E1: RCC_OSC32_OUTPC15VDD — шарик E2VDDVSS — шарик E3VSSPC8 — шарик E10: TIM22_ETR, TIM3_CH3PC8PC7 — шарик E11: TIM22_CH2, TIM3_CH2PC7PC6 — шарик E12: TIM22_CH1, TIM3_CH1PC6PH0-OSC_IN — шарик F1: RCC_OSC_INPH0PH9 — шарик F2PH9VSS — шарик F11VSSVSS — шарик F12VSSPH1-OSC_OUT — шарик G1: RCC_OSC_OUTPH1PH10 — шарик G2PH10VDDIO2 — шарик G11VDDIO2VDD — шарик G12VDDPC0 — шарик H1: ADC_IN10, I2C3_SCL, LPTIM1_IN1, LPUART1_RXPC0NRST — шарик H2NRSTVDD — шарик H3VDDPD15 — шарик H10PD15PD14 — шарик H11PD14PD13 — шарик H12PD13VSSA — шарик J1VSSAPC1 — шарик J2: ADC_IN11, I2C3_SDA, LPTIM1_OUT, LPUART1_TXPC1PC2 — шарик J3: ADC_IN12, I2S2_MCK, LPTIM1_IN2, SPI2_MISOPC2PD12 — шарик J10: LPUART1_DE, LPUART1_RTSPD12PD11 — шарик J11: ADC_EXTI11, LPUART1_CTSPD11PD10 — шарик J12PD10VREF- — шарик K1VREF-PC3 — шарик K2: ADC_IN13, I2S2_SD, LPTIM1_ETR, SPI2_MOSIPC3PA2 — шарик K3: ADC_IN2, COMP2_INM, COMP2_OUT, LPUART1_TX, TIM21_CH1, TIM2_CH3, USART2_TXPA2PA5 — шарик K4: ADC_IN5, COMP1_INM, COMP2_INM, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PC4 — шарик K5: ADC_IN14, LPUART1_TXPC4PD9 — шарик K8: LPUART1_RXPD9PD8 — шарик K9: LPUART1_TXPD8PB15 — шарик K10: I2S2_SD, RTC_REFIN, SPI2_MOSIPB15PB14 — шарик K11: I2C2_SDA, I2S2_MCK, LPUART1_DE, LPUART1_RTS, RTC_OUT_ALARM, RTC_OUT_CALIB, SPI2_MISO, TIM21_CH2PB14PB13 — шарик K12: I2C2_SCL, I2S2_CK, LPUART1_CTS, RCC_MCO, SPI2_SCK, TIM21_CH1PB13VREF+ — шарик L1VREF+PA0 — шарик L2: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TXPA0PA3 — шарик L3: ADC_IN3, COMP2_INP, LPUART1_RX, TIM21_CH2, TIM2_CH4, USART2_RXPA3PA6 — шарик L4: ADC_IN6, COMP1_OUT, LPUART1_CTS, SPI1_MISO, TIM22_CH1, TIM3_CH1PA6PC5 — шарик L5: ADC_IN15, LPUART1_RXPC5PB2 — шарик L6: I2C3_SMBA, LPTIM1_OUTPB2PE8 — шарик L7: USART4_TXPE8PE10 — шарик L8: TIM2_CH2, USART5_TXPE10PE12 — шарик L9: SPI1_NSS, TIM2_CH4PE12PB10 — шарик L10: I2C2_SCL, LPUART1_RX, LPUART1_TX, SPI2_SCK, TIM2_CH3PB10PB11 — шарик L11: ADC_EXTI11, I2C2_SDA, LPUART1_RX, LPUART1_TX, TIM2_CH4PB11PB12 — шарик L12: I2S2_WS, LPUART1_DE, LPUART1_RTS, SPI2_NSSPB12VDDA — шарик M1VDDAPA1 — шарик M2: ADC_IN1, COMP1_INP, TIM21_ETR, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RXPA1PA4 — шарик M3: ADC_IN4, COMP1_INM, COMP2_INM, SPI1_NSS, TIM22_ETR, USART2_CKPA4PA7 — шарик M4: ADC_IN7, COMP2_OUT, SPI1_MOSI, TIM22_CH2, TIM3_CH2PA7PB0 — шарик M5: ADC_IN8, SYS_VREF_OUT_PB0, TIM3_CH3PB0PB1 — шарик M6: ADC_IN9, LPUART1_DE, LPUART1_RTS, SYS_VREF_OUT_PB1, TIM3_CH4PB1PE7 — шарик M7: USART5_CK, USART5_DE, USART5_RTSPE7PE9 — шарик M8: TIM2_CH1, TIM2_ETR, USART4_RXPE9PE11 — шарик M9: ADC_EXTI11, TIM2_CH3, USART5_RXPE11PE13 — шарик M10: SPI1_SCKPE13PE14 — шарик M11: SPI1_MISOPE14PE15 — шарик M12: SPI1_MOSIPE15UFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L071VB, STM32L071VZ (UFBGA100), вид сверхуРаспиновка UFBGA100 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (C5, AF5), PA8 (D11, AF4)
CTSPB4 (A7, AF5), PA11 (B12, AF4)
DEPB3 (A8, AF5), PA12 (A12, AF4)
RTSPB3 (A8, AF5), PA12 (A12, AF4)
RXPB7 (B4, AF0), PA10 (C12, AF4)
TXPB6 (B5, AF0), PA9 (D10, AF4)
USART2CKPD7 (A5, AF0), PA4 (M3, AF4)
CTSPD3 (B8, AF0), PA0 (L2, AF4)
DEPD4 (B7, AF0), PA1 (M2, AF4)
RTSPD4 (B7, AF0), PA1 (M2, AF4)
RXPA15 (A9, AF4), PD6 (B6, AF0), PA3 (L3, AF4)
TXPD5 (A6, AF0), PA14 (A10, AF4), PA2 (K3, AF4)
USART4CKPC12 (B10, AF6)
CTSPB7 (B4, AF6)
DEPA15 (A9, AF6)
RTSPA15 (A9, AF6)
RXPC11 (C10, AF6), PA1 (M2, AF6), PE9 (M8, AF6)
TXPC10 (B11, AF6), PA0 (L2, AF6), PE8 (L7, AF6)
USART5CKPB5 (C5, AF6), PE7 (M7, AF6)
DEPB5 (C5, AF6), PE7 (M7, AF6)
RTSPB5 (C5, AF6), PE7 (M7, AF6)
RXPB4 (A7, AF6), PD2 (C8, AF6), PE11 (M9, AF6)
TXPB3 (A8, AF6), PC12 (B10, AF2), PE10 (L8, AF6)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPD11 (J11, AF0), PB13 (K12, AF4), PA6 (L4, AF4)
DEPD2 (C8, AF0), PD12 (J10, AF0), PB14 (K11, AF4), PB12 (L12, AF2), PB1 (M6, AF4)
RTSPD2 (C8, AF0), PD12 (J10, AF0), PB14 (K11, AF4), PB12 (L12, AF2), PB1 (M6, AF4)
RXPA13 (A11, AF6), PC11 (C10, AF0), PC0 (H1, AF6), PD9 (K8, AF0), PA3 (L3, AF6), PC5 (L5, AF2), PB10 (L10, AF7), PB11 (L11, AF4)
TXPA14 (A10, AF6), PC10 (B11, AF0), PC1 (J2, AF6), PA2 (K3, AF6), PC4 (K5, AF2), PD8 (K9, AF0), PB10 (L10, AF4), PB11 (L11, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A7, AF0), PA11 (B12, AF0), PA6 (L4, AF0), PE14 (M11, AF2)
MOSIPA12 (A12, AF0), PB5 (C5, AF0), PA7 (M4, AF0), PE15 (M12, AF2)
NSSPA15 (A9, AF0), PE12 (L9, AF2), PA4 (M3, AF0)
SCKPB3 (A8, AF0), PA5 (K4, AF0), PE13 (M10, AF2)
SPI2MISOPD3 (B8, AF2), PC2 (J3, AF2), PB14 (K11, AF0)
MOSIPD4 (B7, AF1), PC3 (K2, AF2), PB15 (K10, AF0)
NSSPB9 (B3, AF5), PD0 (C9, AF1), PB12 (L12, AF0)
SCKPD1 (B9, AF1), PB13 (K12, AF0), PB10 (L10, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPD1 (B9, AF1), PB13 (K12, AF0)
MCKPD3 (B8, AF2), PC2 (J3, AF2), PB14 (K11, AF0)
SDPD4 (B7, AF1), PC3 (K2, AF2), PB15 (K10, AF0)
WSPB9 (B3, AF5), PD0 (C9, AF1), PB12 (L12, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, AF4), PB6 (B5, AF1), PA9 (D10, AF6)
SDAPB9 (B3, AF4), PB7 (B4, AF1), PA10 (C12, AF6)
SMBAPB5 (C5, AF3)
I2C2SCLPB13 (K12, AF5), PB10 (L10, AF6)
SDAPB14 (K11, AF5), PB11 (L11, AF6)
I2C3SCLPA8 (D11, AF7), PC0 (H1, AF7)
SDAPB4 (A7, AF7), PC9 (D12, AF7), PC1 (J2, AF7)
SMBAPA9 (D10, AF7), PB2 (L6, AF7)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PA11 (B12), PC11 (C10), PD11 (J11), PB11 (L11), PE11 (M9)
IN0PA0 (L2)
IN1PA1 (M2)
IN2PA2 (K3)
IN3PA3 (L3)
IN4PA4 (M3)
IN5PA5 (K4)
IN6PA6 (L4)
IN7PA7 (M4)
IN8PB0 (M5)
IN9PB1 (M6)
IN10PC0 (H1)
IN11PC1 (J2)
IN12PC2 (J3)
IN13PC3 (K2)
IN14PC4 (K5)
IN15PC5 (L5)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (K4), PA0 (L2), PA4 (M3)
INPPA1 (M2)
OUTPA11 (B12, AF7), PA0 (L2, AF7), PA6 (L4, AF7)
COMP2INMPB3 (A8), PA2 (K3), PA5 (K4), PA4 (M3)
INPPB4 (A7), PB7 (B4), PB6 (B5), PB5 (C5), PA3 (L3)
OUTPA12 (A12, AF7), PA2 (K3, AF7), PA7 (M4, AF7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA15 (A9, AF5), PA5 (K4, AF5), PA0 (L2, AF2), PE9 (M8, AF0)
CH2PB3 (A8, AF2), PE10 (L8, AF0), PA1 (M2, AF2)
CH3PA2 (K3, AF2), PB10 (L10, AF2), PE11 (M9, AF0)
CH4PA3 (L3, AF2), PE12 (L9, AF0), PB11 (L11, AF2)
ETRPA15 (A9, AF2), PA5 (K4, AF2), PA0 (L2, AF5), PE9 (M8, AF2)
TIM3CH1PE3 (A1, AF2), PB4 (A7, AF2), PC6 (E12, AF2), PA6 (L4, AF2)
CH2PE4 (B1, AF2), PB5 (C5, AF4), PC7 (E11, AF2), PA7 (M4, AF2)
CH3PE5 (C2, AF2), PC8 (E10, AF2), PB0 (M5, AF2)
CH4PE6 (D2, AF2), PC9 (D12, AF2), PB1 (M6, AF2)
ETRPE2 (B2, AF2), PD2 (C8, AF2)
TIM21CH1PE5 (C2, AF0), PD0 (C9, AF0), PA2 (K3, AF0), PB13 (K12, AF6)
CH2PD7 (A5, AF1), PE6 (D2, AF0), PB14 (K11, AF6), PA3 (L3, AF0)
ETRPC9 (D12, AF0), PA1 (M2, AF5)
TIM22CH1PE3 (A1, AF0), PB4 (A7, AF4), PC6 (E12, AF0), PA6 (L4, AF5)
CH2PE4 (B1, AF0), PB5 (C5, AF4), PC7 (E11, AF0), PA7 (M4, AF5)
ETRPC8 (E10, AF0), PA4 (M3, AF5)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (B5, AF2), PC3 (K2, AF0)
IN1PB5 (C5, AF2), PC0 (H1, AF0)
IN2PB7 (B4, AF2), PC2 (J3, AF0)
OUTPC1 (J2, AF0), PB2 (L6, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (C1), PB14 (K11, AF2)
OUT_CALIBPC13 (C1), PB14 (K11, AF2)
REFINPB15 (K10, AF2)
TSPC13 (C1)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (A10, AF0)
SWDIOPA13 (A11, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA9 (D10, AF0), PA8 (D11, AF0), PB13 (K12, AF2)
OSC_INPH0-OSC_IN (F1)
OSC_OUTPH1-OSC_OUT (G1)
OSC32_INPC14-OSC32_IN (D1)
OSC32_OUTPC15-OSC32_OUT (E1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (C1)
RTC_TAMP2PA0 (L2)
RTC_TAMP3PE6 (D2)
SYS_WKUP1PA0 (L2)
SYS_WKUP2PC13 (C1)
SYS_WKUP3PE6 (D2)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводTIM22_CH1 (AF0), TIM3_CH1 (AF2)
A2PE1ввод-вывод—
A3PB8ввод-выводI2C1_SCL (AF4)
A4BOOT0загрузка—
A5PD7ввод-выводTIM21_CH2 (AF1), USART2_CK (AF0)
A6PD5ввод-выводUSART2_TX (AF0)
A7PB4ввод-выводCOMP2_INP, I2C3_SDA (AF7), SPI1_MISO (AF0), TIM22_CH1 (AF4), TIM3_CH1 (AF2), USART1_CTS (AF5), USART5_RX (AF6)
A8PB3ввод-выводCOMP2_INM, SPI1_SCK (AF0), TIM2_CH2 (AF2), USART1_DE (AF5), USART1_RTS (AF5), USART5_TX (AF6)
A9PA15ввод-выводSPI1_NSS (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), USART2_RX (AF4), USART4_DE (AF6), USART4_RTS (AF6)
A10PA14ввод-выводLPUART1_TX (AF6), SYS_SWCLK (AF0), USART2_TX (AF4)
A11PA13ввод-выводLPUART1_RX (AF6), SYS_SWDIO (AF0)
A12PA12ввод-выводCOMP2_OUT (AF7), SPI1_MOSI (AF0), USART1_DE (AF4), USART1_RTS (AF4)
B1PE4ввод-выводTIM22_CH2 (AF0), TIM3_CH2 (AF2)
B2PE2ввод-выводTIM3_ETR (AF2)
B3PB9ввод-выводI2C1_SDA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5)
B4PB7ввод-выводCOMP2_INP, I2C1_SDA (AF1), LPTIM1_IN2 (AF2), SYS_PVD_IN, USART1_RX (AF0), USART4_CTS (AF6)
B5PB6ввод-выводCOMP2_INP, I2C1_SCL (AF1), LPTIM1_ETR (AF2), USART1_TX (AF0)
B6PD6ввод-выводUSART2_RX (AF0)
B7PD4ввод-выводI2S2_SD (AF1), SPI2_MOSI (AF1), USART2_DE (AF0), USART2_RTS (AF0)
B8PD3ввод-выводI2S2_MCK (AF2), SPI2_MISO (AF2), USART2_CTS (AF0)
B9PD1ввод-выводI2S2_CK (AF1), SPI2_SCK (AF1)
B10PC12ввод-выводUSART4_CK (AF6), USART5_TX (AF2)
B11PC10ввод-выводLPUART1_TX (AF0), USART4_TX (AF6)
B12PA11ввод-выводADC_EXTI11, COMP1_OUT (AF7), SPI1_MISO (AF0), USART1_CTS (AF4)
C1PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
C2PE5ввод-выводTIM21_CH1 (AF0), TIM3_CH3 (AF2)
C3PE0ввод-вывод—
C4VDDпитание—
C5PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF3), LPTIM1_IN1 (AF2), SPI1_MOSI (AF0), TIM22_CH2 (AF4), TIM3_CH2 (AF4), USART1_CK (AF5), USART5_CK (AF6), USART5_DE (AF6), USART5_RTS (AF6)
C8PD2ввод-выводLPUART1_DE (AF0), LPUART1_RTS (AF0), TIM3_ETR (AF2), USART5_RX (AF6)
C9PD0ввод-выводI2S2_WS (AF1), SPI2_NSS (AF1), TIM21_CH1 (AF0)
C10PC11ввод-выводADC_EXTI11, LPUART1_RX (AF0), USART4_RX (AF6)
C11VDDпитание—
C12PA10ввод-выводI2C1_SDA (AF6), USART1_RX (AF4)
D1PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PE6ввод-выводRTC_TAMP3, SYS_WKUP3, TIM21_CH2 (AF0), TIM3_CH4 (AF2)
D3VSSпитание—
D10PA9ввод-выводI2C1_SCL (AF6), I2C3_SMBA (AF7), RCC_MCO (AF0), USART1_TX (AF4)
D11PA8ввод-выводI2C3_SCL (AF7), RCC_MCO (AF0), USART1_CK (AF4)
D12PC9ввод-выводI2C3_SDA (AF7), TIM21_ETR (AF0), TIM3_CH4 (AF2)
E1PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
E2VDDпитание—
E3VSSпитание—
E10PC8ввод-выводTIM22_ETR (AF0), TIM3_CH3 (AF2)
E11PC7ввод-выводTIM22_CH2 (AF0), TIM3_CH2 (AF2)
E12PC6ввод-выводTIM22_CH1 (AF0), TIM3_CH1 (AF2)
F1PH0-OSC_INввод-выводRCC_OSC_IN
F2PH9ввод-вывод—
F11VSSпитание—
F12VSSпитание—
G1PH1-OSC_OUTввод-выводRCC_OSC_OUT
G2PH10ввод-вывод—
G11VDDIO2питание—
G12VDDпитание—
H1PC0ввод-выводADC_IN10, I2C3_SCL (AF7), LPTIM1_IN1 (AF0), LPUART1_RX (AF6)
H2NRSTсброс—
H3VDDпитание—
H10PD15ввод-вывод—
H11PD14ввод-вывод—
H12PD13ввод-вывод—
J1VSSAпитание—
J2PC1ввод-выводADC_IN11, I2C3_SDA (AF7), LPTIM1_OUT (AF0), LPUART1_TX (AF6)
J3PC2ввод-выводADC_IN12, I2S2_MCK (AF2), LPTIM1_IN2 (AF0), SPI2_MISO (AF2)
J10PD12ввод-выводLPUART1_DE (AF0), LPUART1_RTS (AF0)
J11PD11ввод-выводADC_EXTI11, LPUART1_CTS (AF0)
J12PD10ввод-вывод—
K1VREF-питание—
K2PC3ввод-выводADC_IN13, I2S2_SD (AF2), LPTIM1_ETR (AF0), SPI2_MOSI (AF2)
K3PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), LPUART1_TX (AF6), TIM21_CH1 (AF0), TIM2_CH3 (AF2), USART2_TX (AF4)
K4PA5ввод-выводADC_IN5, COMP1_INM, COMP2_INM, SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2)
K5PC4ввод-выводADC_IN14, LPUART1_TX (AF2)
K8PD9ввод-выводLPUART1_RX (AF0)
K9PD8ввод-выводLPUART1_TX (AF0)
K10PB15ввод-выводI2S2_SD (AF0), RTC_REFIN (AF2), SPI2_MOSI (AF0)
K11PB14ввод-выводI2C2_SDA (AF5), I2S2_MCK (AF0), LPUART1_DE (AF4), LPUART1_RTS (AF4), RTC_OUT_ALARM (AF2), RTC_OUT_CALIB (AF2), SPI2_MISO (AF0), TIM21_CH2 (AF6)
K12PB13ввод-выводI2C2_SCL (AF5), I2S2_CK (AF0), LPUART1_CTS (AF4), RCC_MCO (AF2), SPI2_SCK (AF0), TIM21_CH1 (AF6)
L1VREF+питание—
L2PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4), USART4_TX (AF6)
L3PA3ввод-выводADC_IN3, COMP2_INP, LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), USART2_RX (AF4)
L4PA6ввод-выводADC_IN6, COMP1_OUT (AF7), LPUART1_CTS (AF4), SPI1_MISO (AF0), TIM22_CH1 (AF5), TIM3_CH1 (AF2)
L5PC5ввод-выводADC_IN15, LPUART1_RX (AF2)
L6PB2ввод-выводI2C3_SMBA (AF7), LPTIM1_OUT (AF2)
L7PE8ввод-выводUSART4_TX (AF6)
L8PE10ввод-выводTIM2_CH2 (AF0), USART5_TX (AF6)
L9PE12ввод-выводSPI1_NSS (AF2), TIM2_CH4 (AF0)
L10PB10ввод-выводI2C2_SCL (AF6), LPUART1_RX (AF7), LPUART1_TX (AF4), SPI2_SCK (AF5), TIM2_CH3 (AF2)
L11PB11ввод-выводADC_EXTI11, I2C2_SDA (AF6), LPUART1_RX (AF4), LPUART1_TX (AF7), TIM2_CH4 (AF2)
L12PB12ввод-выводI2S2_WS (AF0), LPUART1_DE (AF2), LPUART1_RTS (AF2), SPI2_NSS (AF0)
M1VDDAпитание—
M2PA1ввод-выводADC_IN1, COMP1_INP, TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4), USART4_RX (AF6)
M3PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, SPI1_NSS (AF0), TIM22_ETR (AF5), USART2_CK (AF4)
M4PA7ввод-выводADC_IN7, COMP2_OUT (AF7), SPI1_MOSI (AF0), TIM22_CH2 (AF5), TIM3_CH2 (AF2)
M5PB0ввод-выводADC_IN8, SYS_VREF_OUT_PB0, TIM3_CH3 (AF2)
M6PB1ввод-выводADC_IN9, LPUART1_DE (AF4), LPUART1_RTS (AF4), SYS_VREF_OUT_PB1, TIM3_CH4 (AF2)
M7PE7ввод-выводUSART5_CK (AF6), USART5_DE (AF6), USART5_RTS (AF6)
M8PE9ввод-выводTIM2_CH1 (AF0), TIM2_ETR (AF2), USART4_RX (AF6)
M9PE11ввод-выводADC_EXTI11, TIM2_CH3 (AF0), USART5_RX (AF6)
M10PE13ввод-выводSPI1_SCK (AF2)
M11PE14ввод-выводSPI1_MISO (AF2)
M12PE15ввод-выводSPI1_MOSI (AF2)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDC4, C11, E2, G12, H3питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2G11питание отдельной группы линий ввода-вывода
VREF-K1нижнее опорное напряжение АЦП
VREF+L1верхнее опорное напряжение АЦП и ЦАП
VSSD3, E3, F11, F12общий провод (земля)
VSSAJ1общий провод аналоговой части
NRSTH2сброс, активный уровень — низкий
BOOT0A4выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L071V(B-Z)Ix: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L071VBSTM32L071VBIx128 КБ20 КБ
STM32L071VZSTM32L071VZIx192 КБ20 КБ

Линейка STM32L0x1, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L071V8STM32L0x1100 из 100выводы совпадают полностью
STM32L072VB, STM32L072VZSTM32L0x299 из 100G11: VDDIO2 → VDD_USB
STM32L072V8STM32L0x299 из 100G11: VDDIO2 → VDD_USB
STM32L073VB, STM32L073VZSTM32L0x398 из 100E2: VDD → VLCD; G11: VDDIO2 → VDD_USB
STM32L073V8STM32L0x398 из 100E2: VDD → VLCD; G11: VDDIO2 → VDD_USB
STM32L083VB, STM32L083VZSTM32L0x398 из 100E2: VDD → VLCD; G11: VDDIO2 → VDD_USB
STM32L083V8STM32L0x398 из 100E2: VDD → VLCD; G11: VDDIO2 → VDD_USB
STM32L151V8Hx, STM32L151VBHxSTM32L151/15295 из 100C11: VDD → PH2; E2: VDD → VLCD; F2: PH9 → VSS; G2: PH10 → VDD; G11: VDDIO2 → VDD
STM32L151V8HxA, STM32L151VBHxASTM32L151/15295 из 100C11: VDD → PH2; E2: VDD → VLCD; F2: PH9 → VSS; G2: PH10 → VDD; G11: VDDIO2 → VDD
STM32L151VCSTM32L151/15295 из 100C11: VDD → PH2; E2: VDD → VLCD; F2: PH9 → VSS; G2: PH10 → VDD; G11: VDDIO2 → VDD
STM32L152V8Hx, STM32L152VBHxSTM32L151/15295 из 100C11: VDD → PH2; E2: VDD → VLCD; F2: PH9 → VSS; G2: PH10 → VDD; G11: VDDIO2 → VDD
STM32L152V8HxA, STM32L152VBHxASTM32L151/15295 из 100C11: VDD → PH2; E2: VDD → VLCD; F2: PH9 → VSS; G2: PH10 → VDD; G11: VDDIO2 → VDD

Частые вопросы

На каких выводах USART1 у STM32L071VB?

В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF0) или PA9 (шарик D10, AF4), USART1_RX — на PB7 (шарик B4, AF0) или PA10 (шарик C12, AF4).

Где у STM32L071VB выводы SWD для программатора?

SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L071VB?

I2C1_SCL — PB8 (шарик A3, AF4) или PB6 (шарик B5, AF1) или PA9 (шарик D10, AF6), I2C1_SDA — PB9 (шарик B3, AF4) или PB7 (шарик B4, AF1) или PA10 (шарик C12, AF6).

Сколько выводов ввода-вывода у STM32L071VB в корпусе UFBGA100?

84 из 100. Ещё 14 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L071VB и STM32L071VZ?

Объёмом памяти: STM32L071VB — 128 КБ флеш-памяти и 20 КБ ОЗУ, STM32L071VZ — 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
