STM32L151VC в корпусе UFBGA100: распиновка
STM32L151VC — микроконтроллер STM32L1 на ядре Cortex-M3 с частотой до 32 МГц: 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 83 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M3
- Частота ядра
- до 32 МГц
- Флеш-память
- 256 КБ
- ОЗУ
- 32 КБ
- Корпус
- UFBGA100, 100 шариков
- Линий ввода-вывода
- 83
- Напряжение питания
- 1,65…3,6 В
- Рабочая температура
- −40…+150 °C, зависит от исполнения

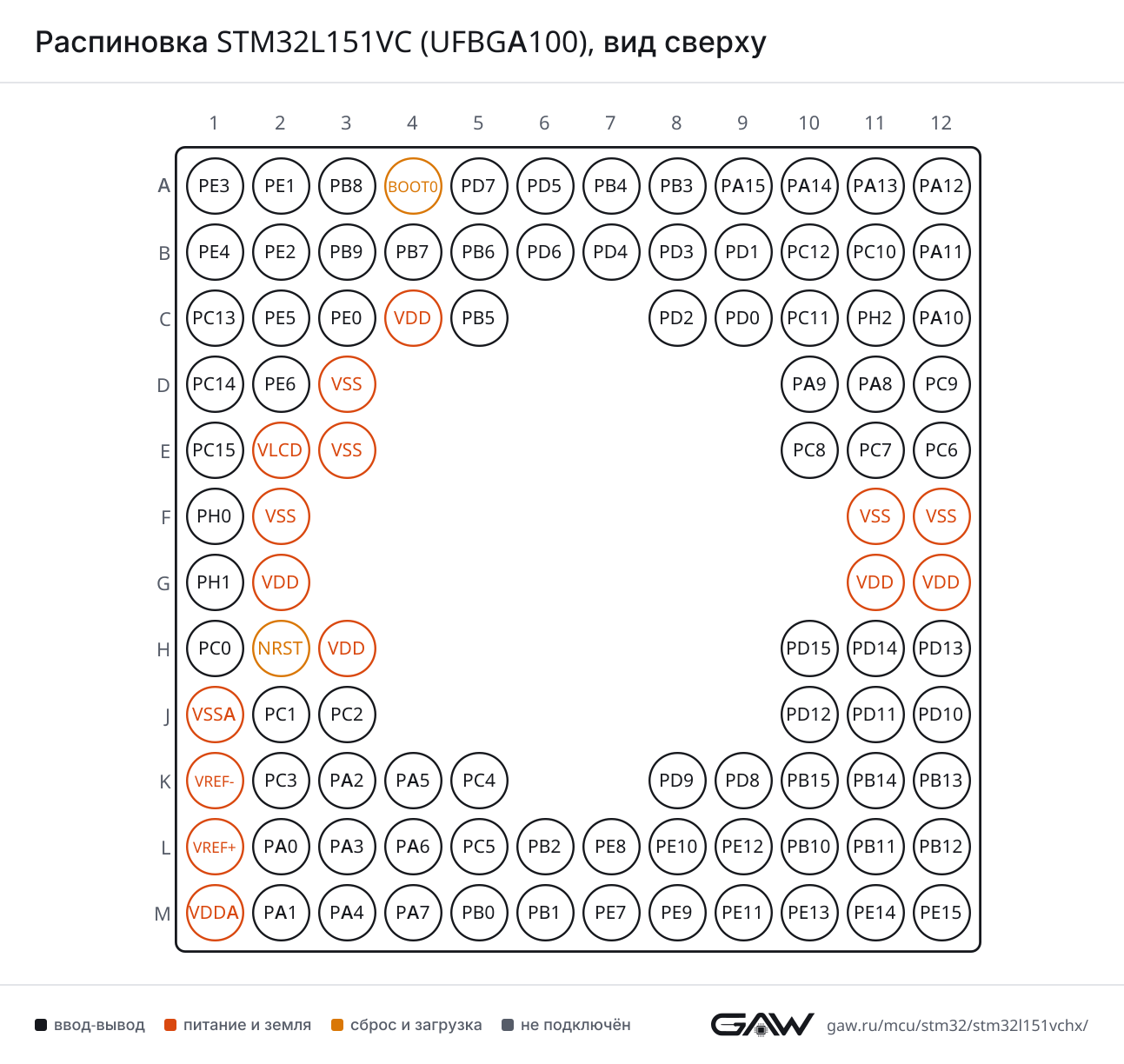

Схема корпуса UFBGA100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (D11, AF7) |
| CTS | PA11 (B12, AF7) | |
| RTS | PA12 (A12, AF7) | |
| RX | PB7 (B4, AF7), PA10 (C12, AF7) | |
| TX | PB6 (B5, AF7), PA9 (D10, AF7) | |
| USART2 | CK | PD7 (A5, AF7), PA4 (M3, AF7) |
| CTS | PD3 (B8, AF7), PA0-WKUP1 (L2, AF7) | |
| RTS | PD4 (B7, AF7), PA1 (M2, AF7) | |
| RX | PD6 (B6, AF7), PA3 (L3, AF7) | |
| TX | PD5 (A6, AF7), PA2 (K3, AF7) | |
| USART3 | CK | PC12 (B10, AF7), PD10 (J12, AF7), PB12 (L12, AF7) |
| CTS | PD11 (J11, AF7), PB13 (K12, AF7) | |
| RTS | PD12 (J10, AF7), PB14 (K11, AF7) | |
| RX | PC11 (C10, AF7), PD9 (K8, AF7), PB11 (L11, AF7) | |
| TX | PC10 (B11, AF7), PD8 (K9, AF7), PB10 (L10, AF7) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (A7, AF5), PA11 (B12, AF5), PA6 (L4, AF5), PE14 (M11, AF5) |
| MOSI | PA12 (A12, AF5), PB5 (C5, AF5), PA7 (M4, AF5), PE15 (M12, AF5) | |
| NSS | PA15 (A9, AF5), PE12 (L9, AF5), PA4 (M3, AF5) | |
| SCK | PB3 (A8, AF5), PA5 (K4, AF5), PE13 (M10, AF5) | |
| SPI2 | MISO | PD3 (B8, AF5), PB14 (K11, AF5) |
| MOSI | PD4 (B7, AF5), PB15 (K10, AF5) | |
| NSS | PD0 (C9, AF5), PB12 (L12, AF5) | |
| SCK | PD1 (B9, AF5), PB13 (K12, AF5) | |
| SPI3 | MISO | PB4 (A7, AF6), PC11 (C10, AF6) |
| MOSI | PC12 (B10, AF6), PB5 (C5, AF6) | |
| NSS | PA15 (A9, AF6), PA4 (M3, AF6) | |
| SCK | PB3 (A8, AF6), PC10 (B11, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S2 | CK | PD1 (B9, AF5), PB13 (K12, AF5) |
| MCK | PC6 (E12, AF5) | |
| SD | PD4 (B7, AF5), PB15 (K10, AF5) | |
| WS | PD0 (C9, AF5), PB12 (L12, AF5) | |
| I2S3 | CK | PB3 (A8, AF6), PC10 (B11, AF6) |
| MCK | PC7 (E11, AF6) | |
| SD | PC12 (B10, AF6), PB5 (C5, AF6) | |
| WS | PA15 (A9, AF6), PA4 (M3, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A3, AF4), PB6 (B5, AF4) |
| SDA | PB9 (B3, AF4), PB7 (B4, AF4) | |
| SMBA | PB5 (C5, AF4) | |
| I2C2 | SCL | PB10 (L10, AF4) |
| SDA | PB11 (L11, AF4) | |
| SMBA | PB12 (L12, AF4) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (B12) |
| DP | PA12 (A12) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC | EXTI11 | PA11 (B12), PC11 (C10), PD11 (J11), PB11 (L11), PE11 (M9) |
| EXTI15 | PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12) | |
| IN0 | PA0-WKUP1 (L2) | |
| IN1 | PA1 (M2) | |
| IN2 | PA2 (K3) | |
| IN3 | PA3 (L3) | |
| IN4 | PA4 (M3) | |
| IN5 | PA5 (K4) | |
| IN6 | PA6 (L4) | |
| IN7 | PA7 (M4) | |
| IN8 | PB0 (M5) | |
| IN9 | PB1 (M6) | |
| IN10 | PC0 (H1) | |
| IN11 | PC1 (J2) | |
| IN12 | PC2 (J3) | |
| IN13 | PC3 (K2) | |
| IN14 | PC4 (K5) | |
| IN15 | PC5 (L5) | |
| IN18 | PB12 (L12) | |
| IN19 | PB13 (K12) | |
| IN20 | PB14 (K11) | |
| IN21 | PB15 (K10) | |
| IN22 | PE7 (M7) | |
| IN23 | PE8 (L7) | |
| IN24 | PE9 (M8) | |
| IN25 | PE10 (L8) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PB9 (B3), PA9 (D10), PC9 (D12), PD9 (K8), PE9 (M8) |
| OUT1 | PA4 (M3) | |
| OUT2 | PA5 (K4) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INP | PC0 (H1), PC1 (J2), PC2 (J3), PC3 (K2), PA2 (K3), PA5 (K4), PC4 (K5), PB15 (K10), PB14 (K11), PB13 (K12), PA0-WKUP1 (L2), PA3 (L3), PA6 (L4), PC5 (L5), PE8 (L7), PE10 (L8), PB12 (L12), PA1 (M2), PA4 (M3), PA7 (M4), PB0 (M5), PB1 (M6), PE7 (M7), PE9 (M8) |
| COMP2 | INM | PB3 (A8) |
| INP | PB4 (A7), PB7 (B4), PB6 (B5), PB5 (C5) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA2 (K3) |
| VINP | PA1 (M2) | |
| VOUT | PA3 (L3) | |
| OPAMP2 | VINM | PA7 (M4) |
| VINP | PA6 (L4) | |
| VOUT | PB0 (M5) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM2 | CH1 | PA15 (A9, AF1), PA5 (K4, AF1), PA0-WKUP1 (L2, AF1), PE9 (M8, AF1) |
| CH2 | PB3 (A8, AF1), PE10 (L8, AF1), PA1 (M2, AF1) | |
| CH3 | PA2 (K3, AF1), PB10 (L10, AF1), PE11 (M9, AF1) | |
| CH4 | PA3 (L3, AF1), PE12 (L9, AF1), PB11 (L11, AF1) | |
| ETR | PA15 (A9), PA5 (K4), PA0-WKUP1 (L2), PE9 (M8) | |
| TIM3 | CH1 | PE3 (A1, AF2), PB4 (A7, AF2), PC6 (E12, AF2), PA6 (L4, AF2) |
| CH2 | PE4 (B1, AF2), PB5 (C5, AF2), PC7 (E11, AF2), PA7 (M4, AF2) | |
| CH3 | PC8 (E10, AF2), PB0 (M5, AF2) | |
| CH4 | PC9 (D12, AF2), PB1 (M6, AF2) | |
| ETR | PE2 (B2, AF2), PD2 (C8, AF2) | |
| TIM4 | CH1 | PB6 (B5, AF2), PD12 (J10, AF2) |
| CH2 | PB7 (B4, AF2), PD13 (H12, AF2) | |
| CH3 | PB8 (A3, AF2), PD14 (H11, AF2) | |
| CH4 | PB9 (B3, AF2), PD15 (H10, AF2) | |
| ETR | PE0 (C3, AF2) | |
| TIM5 | CH1 | PA0-WKUP1 (L2, AF2) |
| CH2 | PA1 (M2, AF2) | |
| CH3 | PA2 (K3, AF2) | |
| CH4 | PA3 (L3, AF2) | |
| ETR | PE9 (M8, AF2) | |
| TIM9 | CH1 | PE5 (C2, AF3), PD0 (C9, AF3), PA2 (K3, AF3), PB13 (K12, AF3) |
| CH2 | PD7 (A5, AF3), PE6-WKUP3 (D2, AF3), PB14 (K11, AF3), PA3 (L3, AF3) | |
| TIM10 | CH1 | PB8 (A3, AF3), PE0 (C3, AF3), PA6 (L4, AF3), PB12 (L12, AF3) |
| TIM11 | CH1 | PE1 (A2, AF3), PB9 (B3, AF3), PB15 (K10, AF3), PA7 (M4, AF3) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13-WKUP2 (C1, AF0) |
| OUT_CALIB | PC13-WKUP2 (C1, AF0) | |
| REFIN | PB15 (K10, AF0) | |
| TS | PC13-WKUP2 (C1, AF0) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (A10, AF0) |
| JTDI | PA15 (A9, AF0) | |
| JTDO-TRACESWO | PB3 (A8, AF0) | |
| JTMS-SWDIO | PA13 (A11, AF0) | |
| TRACECK | PE2 (B2, AF0) | |
| TRACED0 | PE3 (A1, AF0) | |
| TRACED1 | PE4 (B1, AF0) | |
| TRACED2 | PE5 (C2, AF0) | |
| TRACED3 | PE6-WKUP3 (D2, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (D11, AF0) |
| OSC_IN | PH0-OSC_IN (F1, AF0) | |
| OSC_OUT | PH1-OSC_OUT (G1, AF0) | |
| OSC32_IN | PC14-OSC32_IN (D1, AF0) | |
| OSC32_OUT | PC15-OSC32_OUT (E1, AF0) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13-WKUP2 (C1, AF0) |
| RTC_TAMP2 | PA0-WKUP1 (L2, AF0) | |
| RTC_TAMP3 | PE6-WKUP3 (D2, AF0) | |
| SYS_WKUP1 | PA0-WKUP1 (L2, AF0) | |
| SYS_WKUP2 | PC13-WKUP2 (C1, AF0) | |
| SYS_WKUP3 | PE6-WKUP3 (D2, AF0) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PE3 | ввод-вывод | SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TIMX_IC4 (AF14) |
| A2 | PE1 | ввод-вывод | TIM11_CH1 (AF3), TIMX_IC2 (AF14) |
| A3 | PB8 | ввод-вывод | I2C1_SCL (AF4), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| A4 | BOOT0 | загрузка | — |
| A5 | PD7 | ввод-вывод | TIM9_CH2 (AF3), TIMX_IC4 (AF14), USART2_CK (AF7) |
| A6 | PD5 | ввод-вывод | TIMX_IC2 (AF14), USART2_TX (AF7) |
| A7 | PB4 | ввод-вывод | COMP2_INP, SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), TS_G6_IO1 (AF14) |
| A8 | PB3 | ввод-вывод | COMP2_INM, I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1) |
| A9 | PA15 | ввод-вывод | ADC_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC4 (AF14), TS_G5_IO3 (AF14) |
| A10 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0), TIMX_IC3 (AF14), TS_G5_IO2 (AF14) |
| A11 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0), TIMX_IC2 (AF14), TS_G5_IO1 (AF14) |
| A12 | PA12 | ввод-вывод | SPI1_MOSI (AF5), TIMX_IC1 (AF14), USART1_RTS (AF7), USB_DP |
| B1 | PE4 | ввод-вывод | SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TIMX_IC1 (AF14) |
| B2 | PE2 | ввод-вывод | SYS_TRACECK (AF0), TIM3_ETR (AF2), TIMX_IC3 (AF14) |
| B3 | PB9 | ввод-вывод | DAC_EXTI9, I2C1_SDA (AF4), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| B4 | PB7 | ввод-вывод | COMP2_INP, I2C1_SDA (AF4), SYS_PVD_IN, TIM4_CH2 (AF2), TS_G6_IO4 (AF14), USART1_RX (AF7) |
| B5 | PB6 | ввод-вывод | COMP2_INP, I2C1_SCL (AF4), TIM4_CH1 (AF2), TS_G6_IO3 (AF14), USART1_TX (AF7) |
| B6 | PD6 | ввод-вывод | TIMX_IC3 (AF14), USART2_RX (AF7) |
| B7 | PD4 | ввод-вывод | I2S2_SD (AF5), SPI2_MOSI (AF5), TIMX_IC1 (AF14), USART2_RTS (AF7) |
| B8 | PD3 | ввод-вывод | SPI2_MISO (AF5), TIMX_IC4 (AF14), USART2_CTS (AF7) |
| B9 | PD1 | ввод-вывод | I2S2_CK (AF5), SPI2_SCK (AF5), TIMX_IC2 (AF14) |
| B10 | PC12 | ввод-вывод | I2S3_SD (AF6), SPI3_MOSI (AF6), TIMX_IC1 (AF14), USART3_CK (AF7) |
| B11 | PC10 | ввод-вывод | I2S3_CK (AF6), SPI3_SCK (AF6), TIMX_IC3 (AF14), USART3_TX (AF7) |
| B12 | PA11 | ввод-вывод | ADC_EXTI11, SPI1_MISO (AF5), TIMX_IC4 (AF14), USART1_CTS (AF7), USB_DM |
| C1 | PC13-WKUP2 | ввод-вывод | RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), RTC_TAMP1 (AF0), RTC_TS (AF0), SYS_WKUP2 (AF0), TIMX_IC2 (AF14) |
| C2 | PE5 | ввод-вывод | SYS_TRACED2 (AF0), TIM9_CH1 (AF3), TIMX_IC2 (AF14) |
| C3 | PE0 | ввод-вывод | TIM10_CH1 (AF3), TIM4_ETR (AF2), TIMX_IC1 (AF14) |
| C4 | VDD | питание | — |
| C5 | PB5 | ввод-вывод | COMP2_INP, I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), TS_G6_IO2 (AF14) |
| C8 | PD2 | ввод-вывод | TIM3_ETR (AF2), TIMX_IC3 (AF14) |
| C9 | PD0 | ввод-вывод | I2S2_WS (AF5), SPI2_NSS (AF5), TIM9_CH1 (AF3), TIMX_IC1 (AF14) |
| C10 | PC11 | ввод-вывод | ADC_EXTI11, SPI3_MISO (AF6), TIMX_IC4 (AF14), USART3_RX (AF7) |
| C11 | PH2 | ввод-вывод | — |
| C12 | PA10 | ввод-вывод | TIMX_IC3 (AF14), TS_G4_IO3 (AF14), USART1_RX (AF7) |
| D1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN (AF0), TIMX_IC3 (AF14) |
| D2 | PE6-WKUP3 | ввод-вывод | RTC_TAMP3 (AF0), SYS_TRACED3 (AF0), SYS_WKUP3 (AF0), TIM9_CH2 (AF3), TIMX_IC3 (AF14) |
| D3 | VSS | питание | — |
| D10 | PA9 | ввод-вывод | DAC_EXTI9, TIMX_IC2 (AF14), TS_G4_IO2 (AF14), USART1_TX (AF7) |
| D11 | PA8 | ввод-вывод | RCC_MCO (AF0), TIMX_IC1 (AF14), TS_G4_IO1 (AF14), USART1_CK (AF7) |
| D12 | PC9 | ввод-вывод | DAC_EXTI9, TIM3_CH4 (AF2), TIMX_IC2 (AF14), TS_G10_IO4 (AF14) |
| E1 | PC15-OSC32_OUT | ввод-вывод | ADC_EXTI15, RCC_OSC32_OUT (AF0), TIMX_IC4 (AF14) |
| E2 | VLCD | питание | — |
| E3 | VSS | питание | — |
| E10 | PC8 | ввод-вывод | TIM3_CH3 (AF2), TIMX_IC1 (AF14), TS_G10_IO3 (AF14) |
| E11 | PC7 | ввод-вывод | I2S3_MCK (AF6), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G10_IO2 (AF14) |
| E12 | PC6 | ввод-вывод | I2S2_MCK (AF5), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G10_IO1 (AF14) |
| F1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN (AF0) |
| F2 | VSS | питание | — |
| F11 | VSS | питание | — |
| F12 | VSS | питание | — |
| G1 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT (AF0) |
| G2 | VDD | питание | — |
| G11 | VDD | питание | — |
| G12 | VDD | питание | — |
| H1 | PC0 | ввод-вывод | ADC_IN10, COMP1_INP, TIMX_IC1 (AF14), TS_G8_IO1 (AF14) |
| H2 | NRST | сброс | — |
| H3 | VDD | питание | — |
| H10 | PD15 | ввод-вывод | ADC_EXTI15, TIM4_CH4 (AF2), TIMX_IC4 (AF14) |
| H11 | PD14 | ввод-вывод | TIM4_CH3 (AF2), TIMX_IC3 (AF14) |
| H12 | PD13 | ввод-вывод | TIM4_CH2 (AF2), TIMX_IC2 (AF14) |
| J1 | VSSA | питание | — |
| J2 | PC1 | ввод-вывод | ADC_IN11, COMP1_INP, TIMX_IC2 (AF14), TS_G8_IO2 (AF14) |
| J3 | PC2 | ввод-вывод | ADC_IN12, COMP1_INP, TIMX_IC3 (AF14), TS_G8_IO3 (AF14) |
| J10 | PD12 | ввод-вывод | TIM4_CH1 (AF2), TIMX_IC1 (AF14), USART3_RTS (AF7) |
| J11 | PD11 | ввод-вывод | ADC_EXTI11, TIMX_IC4 (AF14), USART3_CTS (AF7) |
| J12 | PD10 | ввод-вывод | TIMX_IC3 (AF14), USART3_CK (AF7) |
| K1 | VREF- | питание | — |
| K2 | PC3 | ввод-вывод | ADC_IN13, COMP1_INP, TIMX_IC4 (AF14), TS_G8_IO4 (AF14) |
| K3 | PA2 | ввод-вывод | ADC_IN2, COMP1_INP, OPAMP1_VINM, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), TIMX_IC3 (AF14), TS_G1_IO3 (AF14), USART2_TX (AF7) |
| K4 | PA5 | ввод-вывод | ADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14) |
| K5 | PC4 | ввод-вывод | ADC_IN14, COMP1_INP, TIMX_IC1 (AF14), TS_G9_IO1 (AF14) |
| K8 | PD9 | ввод-вывод | DAC_EXTI9, TIMX_IC2 (AF14), USART3_RX (AF7) |
| K9 | PD8 | ввод-вывод | TIMX_IC1 (AF14), USART3_TX (AF7) |
| K10 | PB15 | ввод-вывод | ADC_EXTI15, ADC_IN21, COMP1_INP, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM11_CH1 (AF3), TS_G7_IO4 (AF14) |
| K11 | PB14 | ввод-вывод | ADC_IN20, COMP1_INP, SPI2_MISO (AF5), TIM9_CH2 (AF3), TS_G7_IO3 (AF14), USART3_RTS (AF7) |
| K12 | PB13 | ввод-вывод | ADC_IN19, COMP1_INP, I2S2_CK (AF5), SPI2_SCK (AF5), TIM9_CH1 (AF3), TS_G7_IO2 (AF14), USART3_CTS (AF7) |
| L1 | VREF+ | питание | — |
| L2 | PA0-WKUP1 | ввод-вывод | ADC_IN0, COMP1_INP, RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIM5_CH1 (AF2), TIMX_IC1 (AF14), TS_G1_IO1 (AF14), USART2_CTS (AF7) |
| L3 | PA3 | ввод-вывод | ADC_IN3, COMP1_INP, OPAMP1_VOUT, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), TIMX_IC4 (AF14), TS_G1_IO4 (AF14), USART2_RX (AF7) |
| L4 | PA6 | ввод-вывод | ADC_IN6, COMP1_INP, OPAMP2_VINP, SPI1_MISO (AF5), TIM10_CH1 (AF3), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G2_IO1 (AF14) |
| L5 | PC5 | ввод-вывод | ADC_IN15, COMP1_INP, TIMX_IC2 (AF14), TS_G9_IO2 (AF14) |
| L6 | PB2 | ввод-вывод | TS_G3_IO3 (AF14) |
| L7 | PE8 | ввод-вывод | ADC_IN23, COMP1_INP, TIMX_IC1 (AF14) |
| L8 | PE10 | ввод-вывод | ADC_IN25, COMP1_INP, TIM2_CH2 (AF1), TIMX_IC3 (AF14) |
| L9 | PE12 | ввод-вывод | SPI1_NSS (AF5), TIM2_CH4 (AF1), TIMX_IC1 (AF14) |
| L10 | PB10 | ввод-вывод | I2C2_SCL (AF4), TIM2_CH3 (AF1), USART3_TX (AF7) |
| L11 | PB11 | ввод-вывод | ADC_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7) |
| L12 | PB12 | ввод-вывод | ADC_IN18, COMP1_INP, I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM10_CH1 (AF3), TS_G7_IO1 (AF14), USART3_CK (AF7) |
| M1 | VDDA | питание | — |
| M2 | PA1 | ввод-вывод | ADC_IN1, COMP1_INP, OPAMP1_VINP, TIM2_CH2 (AF1), TIM5_CH2 (AF2), TIMX_IC2 (AF14), TS_G1_IO2 (AF14), USART2_RTS (AF7) |
| M3 | PA4 | ввод-вывод | ADC_IN4, COMP1_INP, DAC_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIMX_IC1 (AF14), USART2_CK (AF7) |
| M4 | PA7 | ввод-вывод | ADC_IN7, COMP1_INP, OPAMP2_VINM, SPI1_MOSI (AF5), TIM11_CH1 (AF3), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G2_IO2 (AF14) |
| M5 | PB0 | ввод-вывод | ADC_IN8, COMP1_INP, OPAMP2_VOUT, SYS_V_REF_OUT, TIM3_CH3 (AF2), TS_G3_IO1 (AF14) |
| M6 | PB1 | ввод-вывод | ADC_IN9, COMP1_INP, SYS_V_REF_OUT, TIM3_CH4 (AF2), TS_G3_IO2 (AF14) |
| M7 | PE7 | ввод-вывод | ADC_IN22, COMP1_INP, TIMX_IC4 (AF14) |
| M8 | PE9 | ввод-вывод | ADC_IN24, COMP1_INP, DAC_EXTI9, TIM2_CH1 (AF1), TIM2_ETR, TIM5_ETR (AF2), TIMX_IC2 (AF14) |
| M9 | PE11 | ввод-вывод | ADC_EXTI11, TIM2_CH3 (AF1), TIMX_IC4 (AF14) |
| M10 | PE13 | ввод-вывод | SPI1_SCK (AF5), TIMX_IC2 (AF14) |
| M11 | PE14 | ввод-вывод | SPI1_MISO (AF5), TIMX_IC3 (AF14) |
| M12 | PE15 | ввод-вывод | ADC_EXTI15, SPI1_MOSI (AF5), TIMX_IC4 (AF14) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VDD | C4, G2, G11, G12, H3 | питание цифровой части и линий ввода-вывода |
| VDDA | M1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VLCD | E2 | — |
| VREF- | K1 | нижнее опорное напряжение АЦП |
| VREF+ | L1 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | D3, E3, F2, F11, F12 | общий провод (земля) |
| VSSA | J1 | общий провод аналоговой части |
| NRST | H2 | сброс, активный уровень — низкий |
| BOOT0 | A4 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32L151VCHx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L151VC | STM32L151VCHx | 256 КБ | 32 КБ |
Линейка STM32L151/152, семейство STM32L1, ядро Cortex-M3.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L151V8Hx, STM32L151VBHx | STM32L151/152 | 100 из 100 | выводы совпадают полностью |
| STM32L151V8HxA, STM32L151VBHxA | STM32L151/152 | 100 из 100 | выводы совпадают полностью |
| STM32L152V8Hx, STM32L152VBHx | STM32L151/152 | 100 из 100 | выводы совпадают полностью |
| STM32L152V8HxA, STM32L152VBHxA | STM32L151/152 | 100 из 100 | выводы совпадают полностью |
| STM32L152VC | STM32L151/152 | 100 из 100 | выводы совпадают полностью |
| STM32L162VC | STM32L162 | 100 из 100 | выводы совпадают полностью |
| STM32L431VCIx | STM32L4x1 | 97 из 100 | A4: BOOT0 → PH3; C11: PH2 → VDD; E2: VLCD → VBAT |
| STM32L433VCIx | STM32L4x3 | 97 из 100 | A4: BOOT0 → PH3; C11: PH2 → VDDUSB; E2: VLCD → VBAT |
| STM32L443VCIx | STM32L4x3 | 97 из 100 | A4: BOOT0 → PH3; C11: PH2 → VDDUSB; E2: VLCD → VBAT |
| STM32L451V(C-E)Ix | STM32L4x1 | 97 из 100 | A4: BOOT0 → PH3; C11: PH2 → VDD; E2: VLCD → VBAT |
| STM32L452V(C-E)Ix | STM32L4x2 | 97 из 100 | A4: BOOT0 → PH3; C11: PH2 → VDDUSB; E2: VLCD → VBAT |
| STM32L462VEIx | STM32L4x2 | 97 из 100 | A4: BOOT0 → PH3; C11: PH2 → VDDUSB; E2: VLCD → VBAT |
Частые вопросы
На каких выводах USART1 у STM32L151VC?
В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7).
Где у STM32L151VC выводы SWD для программатора?
SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L151VC?
I2C1_SCL — PB8 (шарик A3, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4).
Сколько выводов ввода-вывода у STM32L151VC в корпусе UFBGA100?
83 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32L151VC?
От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L1Cortex-M3, до 32 МГц, малое потребление: L100, L151, L152 и L162 с ЖКИ и AES — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
