STM32L151V8HxA и STM32L151VBHxA в корпусе UFBGA100: распиновка

STM32L151V8HxA и STM32L151VBHxA — микроконтроллеры STM32L1 на ядре Cortex-M3 с частотой до 32 МГц: 64 и 128 КБ флеш-памяти и 32 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 83 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 32 МГц
Флеш-память
64 и 128 КБ
ОЗУ
32 КБ
Корпус
UFBGA100, 100 шариков
Линий ввода-вывода
83
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

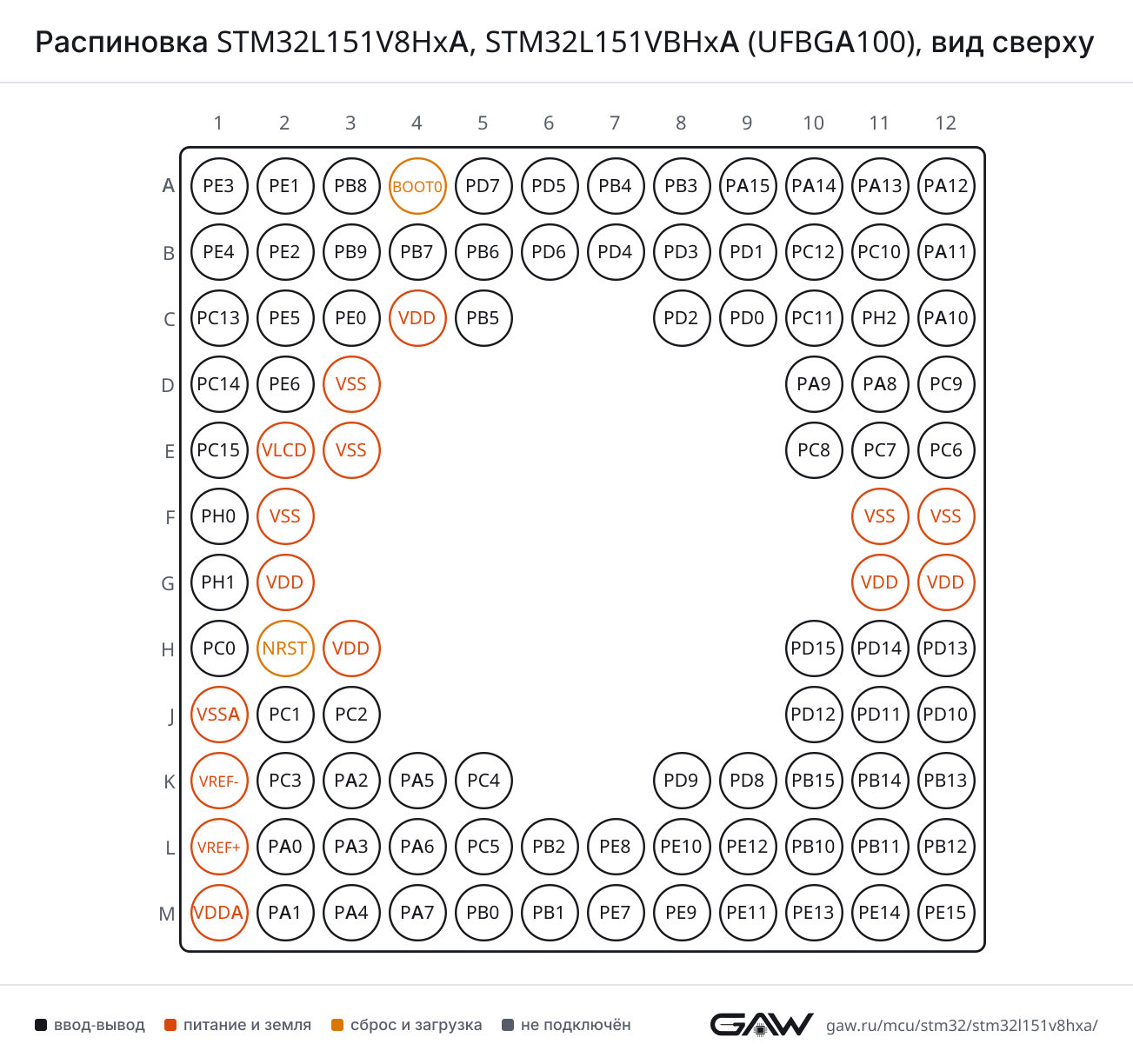

Расположение шариков STM32L151V8HxA, STM32L151VBHxA в корпусе UFBGA100, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: SYS_TRACED0, TIM3_CH1, TIMX_IC4PE3PE1 — шарик A2: TIM11_CH1, TIMX_IC2PE1PB8 — шарик A3: I2C1_SCL, TIM10_CH1, TIM4_CH3PB8BOOT0 — шарик A4BOOT0PD7 — шарик A5: TIM9_CH2, TIMX_IC4, USART2_CKPD7PD5 — шарик A6: TIMX_IC2, USART2_TXPD5PB4 — шарик A7: COMP2_INP, SPI1_MISO, SYS_JTRST, TIM3_CH1, TS_G6_IO1PB4PB3 — шарик A8: COMP2_INM, SPI1_SCK, SYS_JTDO-TRACESWO, TIM2_CH2PB3PA15 — шарик A9: ADC_EXTI15, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TIMX_IC4, TS_G5_IO3PA15PA14 — шарик A10: SYS_JTCK-SWCLK, TIMX_IC3, TS_G5_IO2PA14PA13 — шарик A11: SYS_JTMS-SWDIO, TIMX_IC2, TS_G5_IO1PA13PA12 — шарик A12: SPI1_MOSI, TIMX_IC1, USART1_RTS, USB_DPPA12PE4 — шарик B1: SYS_TRACED1, TIM3_CH2, TIMX_IC1PE4PE2 — шарик B2: SYS_TRACECK, TIM3_ETR, TIMX_IC3PE2PB9 — шарик B3: DAC_EXTI9, I2C1_SDA, TIM11_CH1, TIM4_CH4PB9PB7 — шарик B4: I2C1_SDA, SYS_PVD_IN, TIM4_CH2, TS_G6_IO4, USART1_RXPB7PB6 — шарик B5: I2C1_SCL, TIM4_CH1, TS_G6_IO3, USART1_TXPB6PD6 — шарик B6: TIMX_IC3, USART2_RXPD6PD4 — шарик B7: SPI2_MOSI, TIMX_IC1, USART2_RTSPD4PD3 — шарик B8: SPI2_MISO, TIMX_IC4, USART2_CTSPD3PD1 — шарик B9: SPI2_SCK, TIMX_IC2PD1PC12 — шарик B10: TIMX_IC1, USART3_CKPC12PC10 — шарик B11: TIMX_IC3, USART3_TXPC10PA11 — шарик B12: ADC_EXTI11, SPI1_MISO, TIMX_IC4, USART1_CTS, USB_DMPA11PC13-WKUP2 — шарик C1: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIMX_IC2PC13PE5 — шарик C2: SYS_TRACED2, TIM9_CH1, TIMX_IC2PE5PE0 — шарик C3: TIM10_CH1, TIM4_ETR, TIMX_IC1PE0VDD — шарик C4VDDPB5 — шарик C5: COMP2_INP, I2C1_SMBA, SPI1_MOSI, TIM3_CH2, TS_G6_IO2PB5PD2 — шарик C8: TIM3_ETR, TIMX_IC3PD2PD0 — шарик C9: SPI2_NSS, TIM9_CH1, TIMX_IC1PD0PC11 — шарик C10: ADC_EXTI11, TIMX_IC4, USART3_RXPC11PH2 — шарик C11PH2PA10 — шарик C12: TIMX_IC3, TS_G4_IO3, USART1_RXPA10PC14-OSC32_IN — шарик D1: RCC_OSC32_IN, TIMX_IC3PC14PE6-WKUP3 — шарик D2: RTC_TAMP3, SYS_TRACED3, SYS_WKUP3, TIM9_CH2, TIMX_IC3PE6VSS — шарик D3VSSPA9 — шарик D10: DAC_EXTI9, TIMX_IC2, TS_G4_IO2, USART1_TXPA9PA8 — шарик D11: RCC_MCO, TIMX_IC1, TS_G4_IO1, USART1_CKPA8PC9 — шарик D12: DAC_EXTI9, TIM3_CH4, TIMX_IC2, TS_G10_IO4PC9PC15-OSC32_OUT — шарик E1: ADC_EXTI15, RCC_OSC32_OUT, TIMX_IC4PC15VLCD — шарик E2VLCDVSS — шарик E3VSSPC8 — шарик E10: TIM3_CH3, TIMX_IC1, TS_G10_IO3PC8PC7 — шарик E11: TIM3_CH2, TIMX_IC4, TS_G10_IO2PC7PC6 — шарик E12: TIM3_CH1, TIMX_IC3, TS_G10_IO1PC6PH0-OSC_IN — шарик F1: RCC_OSC_INPH0VSS — шарик F2VSSVSS — шарик F11VSSVSS — шарик F12VSSPH1-OSC_OUT — шарик G1: RCC_OSC_OUTPH1VDD — шарик G2VDDVDD — шарик G11VDDVDD — шарик G12VDDPC0 — шарик H1: ADC_IN10, COMP1_INP, TIMX_IC1, TS_G8_IO1PC0NRST — шарик H2NRSTVDD — шарик H3VDDPD15 — шарик H10: ADC_EXTI15, TIM4_CH4, TIMX_IC4PD15PD14 — шарик H11: TIM4_CH3, TIMX_IC3PD14PD13 — шарик H12: TIM4_CH2, TIMX_IC2PD13VSSA — шарик J1VSSAPC1 — шарик J2: ADC_IN11, COMP1_INP, TIMX_IC2, TS_G8_IO2PC1PC2 — шарик J3: ADC_IN12, COMP1_INP, TIMX_IC3, TS_G8_IO3PC2PD12 — шарик J10: TIM4_CH1, TIMX_IC1, USART3_RTSPD12PD11 — шарик J11: ADC_EXTI11, TIMX_IC4, USART3_CTSPD11PD10 — шарик J12: TIMX_IC3, USART3_CKPD10VREF- — шарик K1VREF-PC3 — шарик K2: ADC_IN13, COMP1_INP, TIMX_IC4, TS_G8_IO4PC3PA2 — шарик K3: ADC_IN2, COMP1_INP, TIM2_CH3, TIM9_CH1, TIMX_IC3, TS_G1_IO3, USART2_TXPA2PA5 — шарик K4: ADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIMX_IC2PA5PC4 — шарик K5: ADC_IN14, COMP1_INP, TIMX_IC1, TS_G9_IO1PC4PD9 — шарик K8: DAC_EXTI9, TIMX_IC2, USART3_RXPD9PD8 — шарик K9: TIMX_IC1, USART3_TXPD8PB15 — шарик K10: ADC_EXTI15, ADC_IN21, COMP1_INP, RTC_REFIN, SPI2_MOSI, TIM11_CH1, TS_G7_IO4PB15PB14 — шарик K11: ADC_IN20, COMP1_INP, SPI2_MISO, TIM9_CH2, TS_G7_IO3, USART3_RTSPB14PB13 — шарик K12: ADC_IN19, COMP1_INP, SPI2_SCK, TIM9_CH1, TS_G7_IO2, USART3_CTSPB13VREF+ — шарик L1VREF+PA0-WKUP1 — шарик L2: ADC_IN0, COMP1_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIMX_IC1, TS_G1_IO1, USART2_CTSPA0PA3 — шарик L3: ADC_IN3, COMP1_INP, TIM2_CH4, TIM9_CH2, TIMX_IC4, TS_G1_IO4, USART2_RXPA3PA6 — шарик L4: ADC_IN6, COMP1_INP, SPI1_MISO, TIM10_CH1, TIM3_CH1, TIMX_IC3, TS_G2_IO1PA6PC5 — шарик L5: ADC_IN15, COMP1_INP, TIMX_IC2, TS_G9_IO2PC5PB2 — шарик L6: TS_G3_IO3PB2PE8 — шарик L7: ADC_IN23, COMP1_INP, TIMX_IC1PE8PE10 — шарик L8: ADC_IN25, COMP1_INP, TIM2_CH2, TIMX_IC3PE10PE12 — шарик L9: SPI1_NSS, TIM2_CH4, TIMX_IC1PE12PB10 — шарик L10: I2C2_SCL, TIM2_CH3, USART3_TXPB10PB11 — шарик L11: ADC_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RXPB11PB12 — шарик L12: ADC_IN18, COMP1_INP, I2C2_SMBA, SPI2_NSS, TIM10_CH1, TS_G7_IO1, USART3_CKPB12VDDA — шарик M1VDDAPA1 — шарик M2: ADC_IN1, COMP1_INP, TIM2_CH2, TIMX_IC2, TS_G1_IO2, USART2_RTSPA1PA4 — шарик M3: ADC_IN4, COMP1_INP, DAC_OUT1, SPI1_NSS, TIMX_IC1, USART2_CKPA4PA7 — шарик M4: ADC_IN7, COMP1_INP, SPI1_MOSI, TIM11_CH1, TIM3_CH2, TIMX_IC4, TS_G2_IO2PA7PB0 — шарик M5: ADC_IN8, COMP1_INP, SYS_V_REF_OUT, TIM3_CH3, TS_G3_IO1PB0PB1 — шарик M6: ADC_IN9, COMP1_INP, SYS_V_REF_OUT, TIM3_CH4, TS_G3_IO2PB1PE7 — шарик M7: ADC_IN22, COMP1_INP, TIMX_IC4PE7PE9 — шарик M8: ADC_IN24, COMP1_INP, DAC_EXTI9, TIM2_CH1, TIM2_ETR, TIMX_IC2PE9PE11 — шарик M9: ADC_EXTI11, TIM2_CH3, TIMX_IC4PE11PE13 — шарик M10: SPI1_SCK, TIMX_IC2PE13PE14 — шарик M11: SPI1_MISO, TIMX_IC3PE14PE15 — шарик M12: ADC_EXTI15, SPI1_MOSI, TIMX_IC4PE15UFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L151V8HxA, STM32L151VBHxA (UFBGA100), вид сверхуРаспиновка UFBGA100 картинкой
PNG, 1303 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D11, AF7)
CTSPA11 (B12, AF7)
RTSPA12 (A12, AF7)
RXPB7 (B4, AF7), PA10 (C12, AF7)
TXPB6 (B5, AF7), PA9 (D10, AF7)
USART2CKPD7 (A5, AF7), PA4 (M3, AF7)
CTSPD3 (B8, AF7), PA0-WKUP1 (L2, AF7)
RTSPD4 (B7, AF7), PA1 (M2, AF7)
RXPD6 (B6, AF7), PA3 (L3, AF7)
TXPD5 (A6, AF7), PA2 (K3, AF7)
USART3CKPC12 (B10, AF7), PD10 (J12, AF7), PB12 (L12, AF7)
CTSPD11 (J11, AF7), PB13 (K12, AF7)
RTSPD12 (J10, AF7), PB14 (K11, AF7)
RXPC11 (C10, AF7), PD9 (K8, AF7), PB11 (L11, AF7)
TXPC10 (B11, AF7), PD8 (K9, AF7), PB10 (L10, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A7, AF5), PA11 (B12, AF5), PA6 (L4, AF5), PE14 (M11, AF5)
MOSIPA12 (A12, AF5), PB5 (C5, AF5), PA7 (M4, AF5), PE15 (M12, AF5)
NSSPA15 (A9, AF5), PE12 (L9, AF5), PA4 (M3, AF5)
SCKPB3 (A8, AF5), PA5 (K4, AF5), PE13 (M10, AF5)
SPI2MISOPD3 (B8, AF5), PB14 (K11, AF5)
MOSIPD4 (B7, AF5), PB15 (K10, AF5)
NSSPD0 (C9, AF5), PB12 (L12, AF5)
SCKPD1 (B9, AF5), PB13 (K12, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, AF4), PB6 (B5, AF4)
SDAPB9 (B3, AF4), PB7 (B4, AF4)
SMBAPB5 (C5, AF4)
I2C2SCLPB10 (L10, AF4)
SDAPB11 (L11, AF4)
SMBAPB12 (L12, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (B12)
DPPA12 (A12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PA11 (B12), PC11 (C10), PD11 (J11), PB11 (L11), PE11 (M9)
EXTI15PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
IN0PA0-WKUP1 (L2)
IN1PA1 (M2)
IN2PA2 (K3)
IN3PA3 (L3)
IN4PA4 (M3)
IN5PA5 (K4)
IN6PA6 (L4)
IN7PA7 (M4)
IN8PB0 (M5)
IN9PB1 (M6)
IN10PC0 (H1)
IN11PC1 (J2)
IN12PC2 (J3)
IN13PC3 (K2)
IN14PC4 (K5)
IN15PC5 (L5)
IN18PB12 (L12)
IN19PB13 (K12)
IN20PB14 (K11)
IN21PB15 (K10)
IN22PE7 (M7)
IN23PE8 (L7)
IN24PE9 (M8)
IN25PE10 (L8)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B3), PA9 (D10), PC9 (D12), PD9 (K8), PE9 (M8)
OUT1PA4 (M3)
OUT2PA5 (K4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INPPC0 (H1), PC1 (J2), PC2 (J3), PC3 (K2), PA2 (K3), PA5 (K4), PC4 (K5), PB15 (K10), PB14 (K11), PB13 (K12), PA0-WKUP1 (L2), PA3 (L3), PA6 (L4), PC5 (L5), PE8 (L7), PE10 (L8), PB12 (L12), PA1 (M2), PA4 (M3), PA7 (M4), PB0 (M5), PB1 (M6), PE7 (M7), PE9 (M8)
COMP2INMPB3 (A8)
INPPB4 (A7), PB5 (C5)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA15 (A9, AF1), PA5 (K4, AF1), PA0-WKUP1 (L2, AF1), PE9 (M8, AF1)
CH2PB3 (A8, AF1), PE10 (L8, AF1), PA1 (M2, AF1)
CH3PA2 (K3, AF1), PB10 (L10, AF1), PE11 (M9, AF1)
CH4PA3 (L3, AF1), PE12 (L9, AF1), PB11 (L11, AF1)
ETRPA15 (A9), PA5 (K4), PA0-WKUP1 (L2), PE9 (M8)
TIM3CH1PE3 (A1, AF2), PB4 (A7, AF2), PC6 (E12, AF2), PA6 (L4, AF2)
CH2PE4 (B1, AF2), PB5 (C5, AF2), PC7 (E11, AF2), PA7 (M4, AF2)
CH3PC8 (E10, AF2), PB0 (M5, AF2)
CH4PC9 (D12, AF2), PB1 (M6, AF2)
ETRPE2 (B2, AF2), PD2 (C8, AF2)
TIM4CH1PB6 (B5, AF2), PD12 (J10, AF2)
CH2PB7 (B4, AF2), PD13 (H12, AF2)
CH3PB8 (A3, AF2), PD14 (H11, AF2)
CH4PB9 (B3, AF2), PD15 (H10, AF2)
ETRPE0 (C3, AF2)
TIM9CH1PE5 (C2, AF3), PD0 (C9, AF3), PA2 (K3, AF3), PB13 (K12, AF3)
CH2PD7 (A5, AF3), PE6-WKUP3 (D2, AF3), PB14 (K11, AF3), PA3 (L3, AF3)
TIM10CH1PB8 (A3, AF3), PE0 (C3, AF3), PA6 (L4, AF3), PB12 (L12, AF3)
TIM11CH1PE1 (A2, AF3), PB9 (B3, AF3), PB15 (K10, AF3), PA7 (M4, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13-WKUP2 (C1, AF0)
OUT_CALIBPC13-WKUP2 (C1, AF0)
REFINPB15 (K10, AF0)
TSPC13-WKUP2 (C1, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A10, AF0)
JTDIPA15 (A9, AF0)
JTDO-TRACESWOPB3 (A8, AF0)
JTMS-SWDIOPA13 (A11, AF0)
TRACECKPE2 (B2, AF0)
TRACED0PE3 (A1, AF0)
TRACED1PE4 (B1, AF0)
TRACED2PE5 (C2, AF0)
TRACED3PE6-WKUP3 (D2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (D11, AF0)
OSC_INPH0-OSC_IN (F1, AF0)
OSC_OUTPH1-OSC_OUT (G1, AF0)
OSC32_INPC14-OSC32_IN (D1, AF0)
OSC32_OUTPC15-OSC32_OUT (E1, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13-WKUP2 (C1, AF0)
RTC_TAMP2PA0-WKUP1 (L2, AF0)
RTC_TAMP3PE6-WKUP3 (D2, AF0)
SYS_WKUP1PA0-WKUP1 (L2, AF0)
SYS_WKUP2PC13-WKUP2 (C1, AF0)
SYS_WKUP3PE6-WKUP3 (D2, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводSYS_TRACED0 (AF0), TIM3_CH1 (AF2), TIMX_IC4 (AF14)
A2PE1ввод-выводTIM11_CH1 (AF3), TIMX_IC2 (AF14)
A3PB8ввод-выводI2C1_SCL (AF4), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
A4BOOT0загрузка—
A5PD7ввод-выводTIM9_CH2 (AF3), TIMX_IC4 (AF14), USART2_CK (AF7)
A6PD5ввод-выводTIMX_IC2 (AF14), USART2_TX (AF7)
A7PB4ввод-выводCOMP2_INP, SPI1_MISO (AF5), SYS_JTRST (AF0), TIM3_CH1 (AF2), TS_G6_IO1 (AF14)
A8PB3ввод-выводCOMP2_INM, SPI1_SCK (AF5), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1)
A9PA15ввод-выводADC_EXTI15, SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC4 (AF14), TS_G5_IO3 (AF14)
A10PA14ввод-выводSYS_JTCK-SWCLK (AF0), TIMX_IC3 (AF14), TS_G5_IO2 (AF14)
A11PA13ввод-выводSYS_JTMS-SWDIO (AF0), TIMX_IC2 (AF14), TS_G5_IO1 (AF14)
A12PA12ввод-выводSPI1_MOSI (AF5), TIMX_IC1 (AF14), USART1_RTS (AF7), USB_DP
B1PE4ввод-выводSYS_TRACED1 (AF0), TIM3_CH2 (AF2), TIMX_IC1 (AF14)
B2PE2ввод-выводSYS_TRACECK (AF0), TIM3_ETR (AF2), TIMX_IC3 (AF14)
B3PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
B4PB7ввод-выводI2C1_SDA (AF4), SYS_PVD_IN, TIM4_CH2 (AF2), TS_G6_IO4 (AF14), USART1_RX (AF7)
B5PB6ввод-выводI2C1_SCL (AF4), TIM4_CH1 (AF2), TS_G6_IO3 (AF14), USART1_TX (AF7)
B6PD6ввод-выводTIMX_IC3 (AF14), USART2_RX (AF7)
B7PD4ввод-выводSPI2_MOSI (AF5), TIMX_IC1 (AF14), USART2_RTS (AF7)
B8PD3ввод-выводSPI2_MISO (AF5), TIMX_IC4 (AF14), USART2_CTS (AF7)
B9PD1ввод-выводSPI2_SCK (AF5), TIMX_IC2 (AF14)
B10PC12ввод-выводTIMX_IC1 (AF14), USART3_CK (AF7)
B11PC10ввод-выводTIMX_IC3 (AF14), USART3_TX (AF7)
B12PA11ввод-выводADC_EXTI11, SPI1_MISO (AF5), TIMX_IC4 (AF14), USART1_CTS (AF7), USB_DM
C1PC13-WKUP2ввод-выводRTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), RTC_TAMP1 (AF0), RTC_TS (AF0), SYS_WKUP2 (AF0), TIMX_IC2 (AF14)
C2PE5ввод-выводSYS_TRACED2 (AF0), TIM9_CH1 (AF3), TIMX_IC2 (AF14)
C3PE0ввод-выводTIM10_CH1 (AF3), TIM4_ETR (AF2), TIMX_IC1 (AF14)
C4VDDпитание—
C5PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF4), SPI1_MOSI (AF5), TIM3_CH2 (AF2), TS_G6_IO2 (AF14)
C8PD2ввод-выводTIM3_ETR (AF2), TIMX_IC3 (AF14)
C9PD0ввод-выводSPI2_NSS (AF5), TIM9_CH1 (AF3), TIMX_IC1 (AF14)
C10PC11ввод-выводADC_EXTI11, TIMX_IC4 (AF14), USART3_RX (AF7)
C11PH2ввод-вывод—
C12PA10ввод-выводTIMX_IC3 (AF14), TS_G4_IO3 (AF14), USART1_RX (AF7)
D1PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0), TIMX_IC3 (AF14)
D2PE6-WKUP3ввод-выводRTC_TAMP3 (AF0), SYS_TRACED3 (AF0), SYS_WKUP3 (AF0), TIM9_CH2 (AF3), TIMX_IC3 (AF14)
D3VSSпитание—
D10PA9ввод-выводDAC_EXTI9, TIMX_IC2 (AF14), TS_G4_IO2 (AF14), USART1_TX (AF7)
D11PA8ввод-выводRCC_MCO (AF0), TIMX_IC1 (AF14), TS_G4_IO1 (AF14), USART1_CK (AF7)
D12PC9ввод-выводDAC_EXTI9, TIM3_CH4 (AF2), TIMX_IC2 (AF14), TS_G10_IO4 (AF14)
E1PC15-OSC32_OUTввод-выводADC_EXTI15, RCC_OSC32_OUT (AF0), TIMX_IC4 (AF14)
E2VLCDпитание—
E3VSSпитание—
E10PC8ввод-выводTIM3_CH3 (AF2), TIMX_IC1 (AF14), TS_G10_IO3 (AF14)
E11PC7ввод-выводTIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G10_IO2 (AF14)
E12PC6ввод-выводTIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G10_IO1 (AF14)
F1PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
F2VSSпитание—
F11VSSпитание—
F12VSSпитание—
G1PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
G2VDDпитание—
G11VDDпитание—
G12VDDпитание—
H1PC0ввод-выводADC_IN10, COMP1_INP, TIMX_IC1 (AF14), TS_G8_IO1 (AF14)
H2NRSTсброс—
H3VDDпитание—
H10PD15ввод-выводADC_EXTI15, TIM4_CH4 (AF2), TIMX_IC4 (AF14)
H11PD14ввод-выводTIM4_CH3 (AF2), TIMX_IC3 (AF14)
H12PD13ввод-выводTIM4_CH2 (AF2), TIMX_IC2 (AF14)
J1VSSAпитание—
J2PC1ввод-выводADC_IN11, COMP1_INP, TIMX_IC2 (AF14), TS_G8_IO2 (AF14)
J3PC2ввод-выводADC_IN12, COMP1_INP, TIMX_IC3 (AF14), TS_G8_IO3 (AF14)
J10PD12ввод-выводTIM4_CH1 (AF2), TIMX_IC1 (AF14), USART3_RTS (AF7)
J11PD11ввод-выводADC_EXTI11, TIMX_IC4 (AF14), USART3_CTS (AF7)
J12PD10ввод-выводTIMX_IC3 (AF14), USART3_CK (AF7)
K1VREF-питание—
K2PC3ввод-выводADC_IN13, COMP1_INP, TIMX_IC4 (AF14), TS_G8_IO4 (AF14)
K3PA2ввод-выводADC_IN2, COMP1_INP, TIM2_CH3 (AF1), TIM9_CH1 (AF3), TIMX_IC3 (AF14), TS_G1_IO3 (AF14), USART2_TX (AF7)
K4PA5ввод-выводADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
K5PC4ввод-выводADC_IN14, COMP1_INP, TIMX_IC1 (AF14), TS_G9_IO1 (AF14)
K8PD9ввод-выводDAC_EXTI9, TIMX_IC2 (AF14), USART3_RX (AF7)
K9PD8ввод-выводTIMX_IC1 (AF14), USART3_TX (AF7)
K10PB15ввод-выводADC_EXTI15, ADC_IN21, COMP1_INP, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM11_CH1 (AF3), TS_G7_IO4 (AF14)
K11PB14ввод-выводADC_IN20, COMP1_INP, SPI2_MISO (AF5), TIM9_CH2 (AF3), TS_G7_IO3 (AF14), USART3_RTS (AF7)
K12PB13ввод-выводADC_IN19, COMP1_INP, SPI2_SCK (AF5), TIM9_CH1 (AF3), TS_G7_IO2 (AF14), USART3_CTS (AF7)
L1VREF+питание—
L2PA0-WKUP1ввод-выводADC_IN0, COMP1_INP, RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC1 (AF14), TS_G1_IO1 (AF14), USART2_CTS (AF7)
L3PA3ввод-выводADC_IN3, COMP1_INP, TIM2_CH4 (AF1), TIM9_CH2 (AF3), TIMX_IC4 (AF14), TS_G1_IO4 (AF14), USART2_RX (AF7)
L4PA6ввод-выводADC_IN6, COMP1_INP, SPI1_MISO (AF5), TIM10_CH1 (AF3), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G2_IO1 (AF14)
L5PC5ввод-выводADC_IN15, COMP1_INP, TIMX_IC2 (AF14), TS_G9_IO2 (AF14)
L6PB2ввод-выводTS_G3_IO3 (AF14)
L7PE8ввод-выводADC_IN23, COMP1_INP, TIMX_IC1 (AF14)
L8PE10ввод-выводADC_IN25, COMP1_INP, TIM2_CH2 (AF1), TIMX_IC3 (AF14)
L9PE12ввод-выводSPI1_NSS (AF5), TIM2_CH4 (AF1), TIMX_IC1 (AF14)
L10PB10ввод-выводI2C2_SCL (AF4), TIM2_CH3 (AF1), USART3_TX (AF7)
L11PB11ввод-выводADC_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7)
L12PB12ввод-выводADC_IN18, COMP1_INP, I2C2_SMBA (AF4), SPI2_NSS (AF5), TIM10_CH1 (AF3), TS_G7_IO1 (AF14), USART3_CK (AF7)
M1VDDAпитание—
M2PA1ввод-выводADC_IN1, COMP1_INP, TIM2_CH2 (AF1), TIMX_IC2 (AF14), TS_G1_IO2 (AF14), USART2_RTS (AF7)
M3PA4ввод-выводADC_IN4, COMP1_INP, DAC_OUT1, SPI1_NSS (AF5), TIMX_IC1 (AF14), USART2_CK (AF7)
M4PA7ввод-выводADC_IN7, COMP1_INP, SPI1_MOSI (AF5), TIM11_CH1 (AF3), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G2_IO2 (AF14)
M5PB0ввод-выводADC_IN8, COMP1_INP, SYS_V_REF_OUT, TIM3_CH3 (AF2), TS_G3_IO1 (AF14)
M6PB1ввод-выводADC_IN9, COMP1_INP, SYS_V_REF_OUT, TIM3_CH4 (AF2), TS_G3_IO2 (AF14)
M7PE7ввод-выводADC_IN22, COMP1_INP, TIMX_IC4 (AF14)
M8PE9ввод-выводADC_IN24, COMP1_INP, DAC_EXTI9, TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
M9PE11ввод-выводADC_EXTI11, TIM2_CH3 (AF1), TIMX_IC4 (AF14)
M10PE13ввод-выводSPI1_SCK (AF5), TIMX_IC2 (AF14)
M11PE14ввод-выводSPI1_MISO (AF5), TIMX_IC3 (AF14)
M12PE15ввод-выводADC_EXTI15, SPI1_MOSI (AF5), TIMX_IC4 (AF14)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDC4, G2, G11, G12, H3питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VLCDE2—
VREF-K1нижнее опорное напряжение АЦП
VREF+L1верхнее опорное напряжение АЦП и ЦАП
VSSD3, E3, F2, F11, F12общий провод (земля)
VSSAJ1общий провод аналоговой части
NRSTH2сброс, активный уровень — низкий
BOOT0A4выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L151V(8-B)HxA: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L151V8STM32L151V8HxA64 КБ32 КБ
STM32L151VBSTM32L151VBHxA128 КБ32 КБ

Линейка STM32L151/152, семейство STM32L1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L151V8Hx, STM32L151VBHxSTM32L151/152100 из 100выводы совпадают полностьюОЗУ 32 и 16 КБ
STM32L151VCSTM32L151/152100 из 100выводы совпадают полностьютолько у него: I2S2, I2S3, OPAMP1, OPAMP2, SPI3, TIM5; флеш-память до 128 и 256 КБ
STM32L152V8Hx, STM32L152VBHxSTM32L151/152100 из 100выводы совпадают полностьютолько у него: LCD; ОЗУ 32 и 16 КБ
STM32L152V8HxA, STM32L152VBHxASTM32L151/152100 из 100выводы совпадают полностьютолько у него: LCD
STM32L152VCSTM32L151/152100 из 100выводы совпадают полностьютолько у него: I2S2, I2S3, LCD, OPAMP1, OPAMP2, SPI3, TIM5; флеш-память до 128 и 256 КБ
STM32L162VCSTM32L162100 из 100выводы совпадают полностьютолько у него: AES, I2S2, I2S3, LCD, OPAMP1, OPAMP2, SPI3, TIM5; флеш-память до 128 и 256 КБ
STM32L431VCIxSTM32L4x197 из 100A4: BOOT0 → PH3; C11: PH2 → VDD; E2: VLCD → VBAT
STM32L433VCIxSTM32L4x397 из 100A4: BOOT0 → PH3; C11: PH2 → VDDUSB; E2: VLCD → VBAT
STM32L443VCIxSTM32L4x397 из 100A4: BOOT0 → PH3; C11: PH2 → VDDUSB; E2: VLCD → VBAT
STM32L451V(C-E)IxSTM32L4x197 из 100A4: BOOT0 → PH3; C11: PH2 → VDD; E2: VLCD → VBAT
STM32L452V(C-E)IxSTM32L4x297 из 100A4: BOOT0 → PH3; C11: PH2 → VDDUSB; E2: VLCD → VBAT
STM32L462VEIxSTM32L4x297 из 100A4: BOOT0 → PH3; C11: PH2 → VDDUSB; E2: VLCD → VBAT

Частые вопросы

На каких выводах USART1 у STM32L151V8HxA?

В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7).

Где у STM32L151V8HxA выводы SWD для программатора?

SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L151V8HxA?

I2C1_SCL — PB8 (шарик A3, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4).

Сколько выводов ввода-вывода у STM32L151V8HxA в корпусе UFBGA100?

83 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L151V8HxA и STM32L151VBHxA?

Объёмом памяти: STM32L151V8 — 64 КБ флеш-памяти и 32 КБ ОЗУ, STM32L151VB — 128 КБ флеш-памяти и 32 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L151V8HxA?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
