STM32L431VC в корпусе UFBGA100: распиновка

STM32L431VC — микроконтроллер STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 256 КБ флеш-памяти и 64 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 83 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 80 МГц
Флеш-память
256 КБ
ОЗУ
64 КБ
Корпус
UFBGA100, 100 шариков
Линий ввода-вывода
83
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса UFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32L431VC в корпусе UFBGA100, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: SAI1_SD_B, SYS_TRACED0, TSC_G7_IO2PE3PE1 — шарик A2PE1PB8 — шарик A3: CAN1_RX, I2C1_SCL, SAI1_MCLK_A, SDMMC1_D4, TIM16_CH1PB8PH3-BOOT0 — шарик A4PH3PD7 — шарик A5: QUADSPI_BK2_IO3, USART2_CKPD7PD5 — шарик A6: QUADSPI_BK2_IO1, USART2_TXPD5PB4 (NJTRST) — шарик A7: COMP2_INP, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TSC_G2_IO1, USART1_CTSPB4PB3 (JTDO-TRACESWO) — шарик A8: COMP2_INM, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3PA15 (JTDI) — шарик A9: ADC1_EXTI15, SPI1_NSS, SPI3_NSS, SWPMI1_SUSPEND, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, USART2_RX, USART3_DE, USART3_RTSPA15PA14 (JTCK-SWCLK) — шарик A10: I2C1_SMBA, LPTIM1_OUT, SAI1_FS_B, SWPMI1_RX, SYS_JTCK-SWCLKPA14PA13 (JTMS-SWDIO) — шарик A11: IR_OUT, SAI1_SD_B, SWPMI1_TX, SYS_JTMS-SWDIOPA13PA12 — шарик A12: CAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTSPA12PE4 — шарик B1: SAI1_FS_A, SYS_TRACED1, TSC_G7_IO3PE4PE2 — шарик B2: SAI1_MCLK_A, SYS_TRACECLK, TSC_G7_IO1PE2PB9 — шарик B3: CAN1_TX, DAC1_EXTI9, I2C1_SDA, IR_OUT, SAI1_FS_A, SDMMC1_D5, SPI2_NSSPB9PB7 — шарик B4: COMP2_INM, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, TSC_G2_IO4, USART1_RXPB7PB6 — шарик B5: COMP2_INP, I2C1_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TSC_G2_IO3, USART1_TXPB6PD6 — шарик B6: QUADSPI_BK2_IO2, SAI1_SD_A, USART2_RXPD6PD4 — шарик B7: QUADSPI_BK2_IO0, SPI2_MOSI, USART2_DE, USART2_RTSPD4PD3 — шарик B8: QUADSPI_BK2_NCS, SPI2_MISO, USART2_CTSPD3PD1 — шарик B9: CAN1_TX, SPI2_SCKPD1PC12 — шарик B10: SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, USART3_CKPC12PC10 — шарик B11: SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, USART3_TXPC10PA11 — шарик B12: ADC1_EXTI11, CAN1_RX, COMP1_OUT, SPI1_MISO, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_CH4, USART1_CTSPA11PC13 — шарик C1: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PE5 — шарик C2: SAI1_SCK_A, SYS_TRACED2, TSC_G7_IO4PE5PE0 — шарик C3: TIM16_CH1PE0VDD — шарик C4VDDPB5 — шарик C5: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TSC_G2_IO2, USART1_CKPB5PD2 — шарик C8: SDMMC1_CMD, TSC_SYNC, USART3_DE, USART3_RTSPD2PD0 — шарик C9: CAN1_RX, SPI2_NSSPD0PC11 — шарик C10: ADC1_EXTI11, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, USART3_RXPC11VDD — шарик C11VDDPA10 — шарик C12: I2C1_SDA, SAI1_SD_A, TIM1_CH3, USART1_RXPA10PC14-OSC32_IN — шарик D1: RCC_OSC32_INPC14PE6 — шарик D2: RTC_TAMP3, SAI1_SD_A, SYS_TRACED3, SYS_WKUP3PE6VSS — шарик D3VSSPA9 — шарик D10: DAC1_EXTI9, I2C1_SCL, SAI1_FS_A, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA8 — шарик D11: LPTIM2_OUT, RCC_MCO, SAI1_SCK_A, SWPMI1_IO, TIM1_CH1, USART1_CKPA8PC9 — шарик D12: DAC1_EXTI9, SDMMC1_D1, TSC_G4_IO4PC9PC15-OSC32_OUT — шарик E1: ADC1_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик E2VBATVSS — шарик E3VSSPC8 — шарик E10: SDMMC1_D0, TSC_G4_IO3PC8PC7 — шарик E11: SDMMC1_D7, TSC_G4_IO2PC7PC6 — шарик E12: SDMMC1_D6, TSC_G4_IO1PC6PH0-OSC_IN — шарик F1: RCC_OSC_INPH0VSS — шарик F2VSSVSS — шарик F11VSSVSS — шарик F12VSSPH1-OSC_OUT — шарик G1: RCC_OSC_OUTPH1VDD — шарик G2VDDVDD — шарик G11VDDVDD — шарик G12VDDPC0 — шарик H1: ADC1_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RXPC0NRST — шарик H2NRSTVDD — шарик H3VDDPD15 — шарик H10: ADC1_EXTI15PD15PD14 — шарик H11PD14PD13 — шарик H12: LPTIM2_OUT, TSC_G6_IO4PD13VSSA — шарик J1VSSAPC1 — шарик J2: ADC1_IN2, I2C3_SDA, LPTIM1_OUT, LPUART1_TXPC1PC2 — шарик J3: ADC1_IN3, LPTIM1_IN2, SPI2_MISOPC2PD12 — шарик J10: LPTIM2_IN1, TSC_G6_IO3, USART3_DE, USART3_RTSPD12PD11 — шарик J11: ADC1_EXTI11, LPTIM2_ETR, TSC_G6_IO2, USART3_CTSPD11PD10 — шарик J12: TSC_G6_IO1, USART3_CKPD10VREF- — шарик K1VREF-PC3 — шарик K2: ADC1_IN4, LPTIM1_ETR, LPTIM2_ETR, SAI1_SD_A, SPI2_MOSIPC3PA2 — шарик K3: ADC1_IN7, COMP2_INM, COMP2_OUT, LPUART1_TX, QUADSPI_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM15_CH1, TIM2_CH3, USART2_TXPA2PA5 — шарик K4: ADC1_IN10, COMP1_INM, COMP2_INM, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PC4 — шарик K5: ADC1_IN13, COMP1_INM, USART3_TXPC4PD9 — шарик K8: DAC1_EXTI9, USART3_RXPD9PD8 — шарик K9: USART3_TXPD8PB15 — шарик K10: ADC1_EXTI15, RTC_REFIN, SAI1_SD_A, SPI2_MOSI, SWPMI1_SUSPEND, TIM15_CH2, TIM1_CH3N, TSC_G1_IO4PB15PB14 — шарик K11: I2C2_SDA, SAI1_MCLK_A, SPI2_MISO, SWPMI1_RX, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PB13 — шарик K12: I2C2_SCL, LPUART1_CTS, SAI1_SCK_A, SPI2_SCK, SWPMI1_TX, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTSPB13VREF+ — шарик L1: VREFBUF_OUTVREF+PA0 — шарик L2: ADC1_IN5, COMP1_INM, COMP1_OUT, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTSPA0PA3 — шарик L3: ADC1_IN8, COMP2_INP, LPUART1_RX, OPAMP1_VOUT, QUADSPI_CLK, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, USART2_RXPA3PA6 — шарик L4: ADC1_IN11, COMP1_OUT, LPUART1_CTS, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM1_BKIN_COMP2, USART3_CTSPA6PC5 — шарик L5: ADC1_IN14, COMP1_INP, SYS_WKUP5, USART3_RXPC5PB2 — шарик L6: COMP1_INP, I2C3_SMBA, LPTIM1_OUT, RTC_OUT_ALARM, RTC_OUT_CALIBPB2PE8 — шарик L7: SAI1_SCK_B, TIM1_CH1NPE8PE10 — шарик L8: QUADSPI_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO1PE10PE12 — шарик L9: QUADSPI_BK1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO3PE12PB10 — шарик L10: COMP1_OUT, I2C2_SCL, LPUART1_RX, QUADSPI_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PB11 — шарик L11: ADC1_EXTI11, COMP2_OUT, I2C2_SDA, LPUART1_TX, QUADSPI_BK1_NCS, TIM2_CH4, USART3_RXPB11PB12 — шарик L12: I2C2_SMBA, LPUART1_DE, LPUART1_RTS, SAI1_FS_A, SPI2_NSS, SWPMI1_IO, TIM15_BKIN, TIM1_BKIN, TIM1_BKIN_COMP2, TSC_G1_IO1, USART3_CKPB12VDDA — шарик M1VDDAPA1 — шарик M2: ADC1_IN6, COMP1_INP, I2C1_SMBA, OPAMP1_VINM, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTSPA1PA4 — шарик M3: ADC1_IN9, COMP1_INM, COMP2_INM, DAC1_OUT1, LPTIM2_OUT, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA7 — шарик M4: ADC1_IN12, COMP2_OUT, I2C3_SCL, QUADSPI_BK1_IO2, SPI1_MOSI, TIM1_CH1NPA7PB0 — шарик M5: ADC1_IN15, COMP1_OUT, QUADSPI_BK1_IO1, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, USART3_CKPB0PB1 — шарик M6: ADC1_IN16, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, QUADSPI_BK1_IO0, TIM1_CH3N, USART3_DE, USART3_RTSPB1PE7 — шарик M7: SAI1_SD_B, TIM1_ETRPE7PE9 — шарик M8: DAC1_EXTI9, SAI1_FS_B, TIM1_CH1PE9PE11 — шарик M9: ADC1_EXTI11, QUADSPI_BK1_NCS, TIM1_CH2, TSC_G5_IO2PE11PE13 — шарик M10: QUADSPI_BK1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO4PE13PE14 — шарик M11: QUADSPI_BK1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_BKIN2_COMP2, TIM1_CH4PE14PE15 — шарик M12: ADC1_EXTI15, QUADSPI_BK1_IO3, SPI1_MOSI, TIM1_BKIN, TIM1_BKIN_COMP1PE15UFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

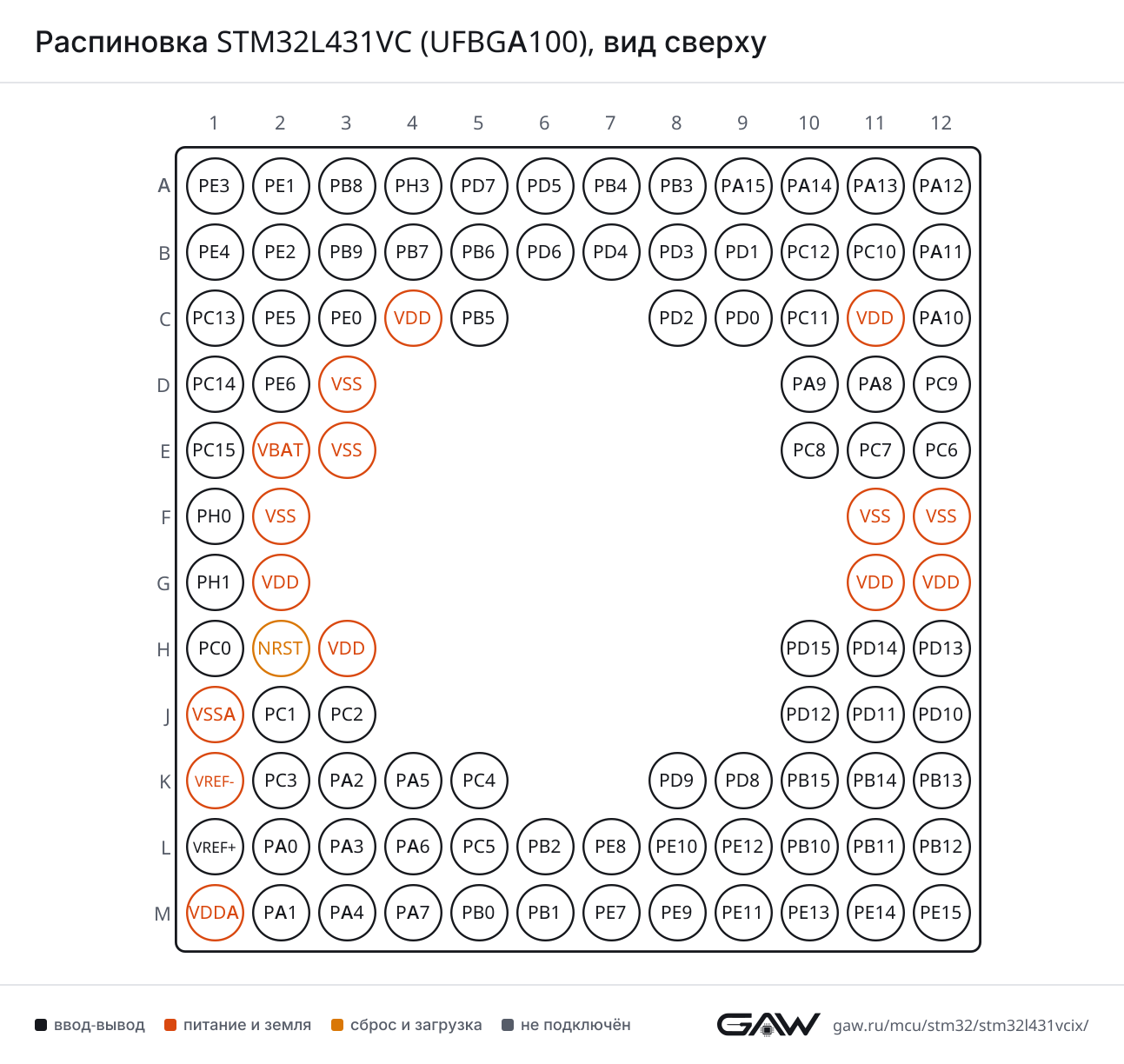

Распиновка STM32L431VC (UFBGA100), вид сверхуРаспиновка UFBGA100 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (C5, AF7), PA8 (D11, AF7)
CTSPB4 (NJTRST) (A7, AF7), PA11 (B12, AF7)
DEPB3 (JTDO-TRACESWO) (A8, AF7), PA12 (A12, AF7)
RTSPB3 (JTDO-TRACESWO) (A8, AF7), PA12 (A12, AF7)
RXPB7 (B4, AF7), PA10 (C12, AF7)
TXPB6 (B5, AF7), PA9 (D10, AF7)
USART2CKPD7 (A5, AF7), PA4 (M3, AF7)
CTSPD3 (B8, AF7), PA0 (L2, AF7)
DEPD4 (B7, AF7), PA1 (M2, AF7)
RTSPD4 (B7, AF7), PA1 (M2, AF7)
RXPA15 (JTDI) (A9, AF3), PD6 (B6, AF7), PA3 (L3, AF7)
TXPD5 (A6, AF7), PA2 (K3, AF7)
USART3CKPC12 (B10, AF7), PD10 (J12, AF7), PB12 (L12, AF7), PB0 (M5, AF7)
CTSPD11 (J11, AF7), PB13 (K12, AF7), PA6 (L4, AF7)
DEPA15 (JTDI) (A9, AF7), PD2 (C8, AF7), PD12 (J10, AF7), PB14 (K11, AF7), PB1 (M6, AF7)
RTSPA15 (JTDI) (A9, AF7), PD2 (C8, AF7), PD12 (J10, AF7), PB14 (K11, AF7), PB1 (M6, AF7)
RXPC11 (C10, AF7), PD9 (K8, AF7), PC5 (L5, AF7), PB11 (L11, AF7)
TXPC10 (B11, AF7), PC4 (K5, AF7), PD8 (K9, AF7), PB10 (L10, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (K12, AF8), PA6 (L4, AF8)
DEPB12 (L12, AF8), PB1 (M6, AF8)
RTSPB12 (L12, AF8), PB1 (M6, AF8)
RXPC0 (H1, AF8), PA3 (L3, AF8), PB10 (L10, AF8)
TXPC1 (J2, AF8), PA2 (K3, AF8), PB11 (L11, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (A7, AF5), PA11 (B12, AF5), PA6 (L4, AF5), PE14 (M11, AF5)
MOSIPA12 (A12, AF5), PB5 (C5, AF5), PA7 (M4, AF5), PE15 (M12, AF5)
NSSPA15 (JTDI) (A9, AF5), PE12 (L9, AF5), PA4 (M3, AF5), PB0 (M5, AF5)
SCKPB3 (JTDO-TRACESWO) (A8, AF5), PA5 (K4, AF5), PA1 (M2, AF5), PE13 (M10, AF5)
SPI2MISOPD3 (B8, AF5), PC2 (J3, AF5), PB14 (K11, AF5)
MOSIPD4 (B7, AF5), PC3 (K2, AF5), PB15 (K10, AF5)
NSSPB9 (B3, AF5), PD0 (C9, AF5), PB12 (L12, AF5)
SCKPD1 (B9, AF5), PB13 (K12, AF5), PB10 (L10, AF5)
SPI3MISOPB4 (NJTRST) (A7, AF6), PC11 (C10, AF6)
MOSIPC12 (B10, AF6), PB5 (C5, AF6)
NSSPA15 (JTDI) (A9, AF6), PA4 (M3, AF6)
SCKPB3 (JTDO-TRACESWO) (A8, AF6), PC10 (B11, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, AF4), PB6 (B5, AF4), PA9 (D10, AF4)
SDAPB9 (B3, AF4), PB7 (B4, AF4), PA10 (C12, AF4)
SMBAPA14 (JTCK-SWCLK) (A10, AF4), PB5 (C5, AF4), PA1 (M2, AF4)
I2C2SCLPB13 (K12, AF4), PB10 (L10, AF4)
SDAPB14 (K11, AF4), PB11 (L11, AF4)
SMBAPB12 (L12, AF4)
I2C3SCLPC0 (H1, AF4), PA7 (M4, AF4)
SDAPB4 (NJTRST) (A7, AF4), PC1 (J2, AF4)
SMBAPB2 (L6, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (A3, AF9), PA11 (B12, AF9), PD0 (C9, AF9)
TXPA12 (A12, AF9), PB9 (B3, AF9), PD1 (B9, AF9)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (B10, AF12)
CMDPD2 (C8, AF12)
D0PC8 (E10, AF12)
D1PC9 (D12, AF12)
D2PC10 (B11, AF12)
D3PC11 (C10, AF12)
D4PB8 (A3, AF12)
D5PB9 (B3, AF12)
D6PC6 (E12, AF12)
D7PC7 (E11, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PE12 (L9, AF10), PB1 (M6, AF10)
BK1_IO1PB0 (M5, AF10), PE13 (M10, AF10)
BK1_IO2PA7 (M4, AF10), PE14 (M11, AF10)
BK1_IO3PA6 (L4, AF10), PE15 (M12, AF10)
BK1_NCSPA2 (K3, AF10), PB11 (L11, AF10), PE11 (M9, AF10)
BK2_IO0PD4 (B7, AF10)
BK2_IO1PD5 (A6, AF10)
BK2_IO2PD6 (B6, AF10)
BK2_IO3PD7 (A5, AF10)
BK2_NCSPD3 (B8, AF10)
CLKPA3 (L3, AF10), PE10 (L8, AF10), PB10 (L10, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1EXTCLKPA0 (L2, AF13), PB0 (M5, AF13)
FS_APE4 (B1, AF13), PB9 (B3, AF13), PA9 (D10, AF13), PB12 (L12, AF13)
FS_BPA14 (JTCK-SWCLK) (A10, AF13), PB6 (B5, AF13), PA4 (M3, AF13), PE9 (M8, AF13)
MCLK_APB8 (A3, AF13), PE2 (B2, AF13), PB14 (K11, AF13), PA3 (L3, AF13)
MCLK_BPB4 (NJTRST) (A7, AF13), PE10 (L8, AF13)
SCK_APE5 (C2, AF13), PA8 (D11, AF13), PB13 (K12, AF13), PB10 (L10, AF13)
SCK_BPB3 (JTDO-TRACESWO) (A8, AF13), PE8 (L7, AF13)
SD_APD6 (B6, AF13), PA10 (C12, AF13), PE6 (D2, AF13), PC3 (K2, AF13), PB15 (K10, AF13)
SD_BPE3 (A1, AF13), PA13 (JTMS-SWDIO) (A11, AF13), PB5 (C5, AF13), PE7 (M7, AF13)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPA8 (D11, AF12), PB12 (L12, AF12)
RXPA14 (JTCK-SWCLK) (A10, AF12), PB14 (K11, AF12)
SUSPENDPA15 (JTDI) (A9, AF12), PB15 (K10, AF12)
TXPA13 (JTMS-SWDIO) (A11, AF12), PB13 (K12, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (B12), PC11 (C10), PD11 (J11), PB11 (L11), PE11 (M9)
EXTI15PA15 (JTDI) (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
IN1PC0 (H1)
IN2PC1 (J2)
IN3PC2 (J3)
IN4PC3 (K2)
IN5PA0 (L2)
IN6PA1 (M2)
IN7PA2 (K3)
IN8PA3 (L3)
IN9PA4 (M3)
IN10PA5 (K4)
IN11PA6 (L4)
IN12PA7 (M4)
IN13PC4 (K5)
IN14PC5 (L5)
IN15PB0 (M5)
IN16PB1 (M6)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (B3), PA9 (D10), PC9 (D12), PD9 (K8), PE9 (M8)
OUT1PA4 (M3)
OUT2PA5 (K4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (K4), PC4 (K5), PA0 (L2), PA4 (M3), PB1 (M6)
INPPC5 (L5), PB2 (L6), PA1 (M2)
OUTPA11 (B12, AF6), PA0 (L2, AF12), PA6 (L4, AF6), PB10 (L10, AF12), PB0 (M5, AF12)
COMP2INMPB3 (JTDO-TRACESWO) (A8), PB7 (B4), PA2 (K3), PA5 (K4), PA4 (M3)
INPPB4 (NJTRST) (A7), PB6 (B5), PA3 (L3)
OUTPB5 (C5, AF12), PA2 (K3, AF12), PB11 (L11, AF12), PA7 (M4, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (M2)
VINPPA0 (L2)
VOUTPA3 (L3)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (L1)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L4, AF1), PB12 (L12, AF1), PE15 (M12, AF1)
BKIN_COMP1PE15 (M12, AF3)
BKIN_COMP2PA6 (L4, AF12), PB12 (L12, AF3)
BKIN2PA11 (B12, AF2), PE14 (M11, AF2)
BKIN2_COMP1PA11 (B12, AF12)
BKIN2_COMP2PE14 (M11, AF3)
CH1PA8 (D11, AF1), PE9 (M8, AF1)
CH1NPB13 (K12, AF1), PE8 (L7, AF1), PA7 (M4, AF1)
CH2PA9 (D10, AF1), PE11 (M9, AF1)
CH2NPB14 (K11, AF1), PE10 (L8, AF1), PB0 (M5, AF1)
CH3PA10 (C12, AF1), PE13 (M10, AF1)
CH3NPB15 (K10, AF1), PE12 (L9, AF1), PB1 (M6, AF1)
CH4PA11 (B12, AF1), PE14 (M11, AF1)
ETRPA12 (A12, AF1), PE7 (M7, AF1)
TIM2CH1PA15 (JTDI) (A9, AF1), PA5 (K4, AF1), PA0 (L2, AF1)
CH2PB3 (JTDO-TRACESWO) (A8, AF1), PA1 (M2, AF1)
CH3PA2 (K3, AF1), PB10 (L10, AF1)
CH4PA3 (L3, AF1), PB11 (L11, AF1)
ETRPA15 (JTDI) (A9, AF2), PA5 (K4, AF2), PA0 (L2, AF14)
TIM15BKINPA9 (D10, AF14), PB12 (L12, AF14)
CH1PA2 (K3, AF14), PB14 (K11, AF14)
CH1NPB13 (K12, AF14), PA1 (M2, AF14)
CH2PB15 (K10, AF14), PA3 (L3, AF14)
TIM16BKINPB5 (C5, AF14)
CH1PB8 (A3, AF14), PE0 (C3, AF14), PA6 (L4, AF14)
CH1NPB6 (B5, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (B5, AF1), PC3 (K2, AF1)
IN1PB5 (C5, AF1), PC0 (H1, AF1)
IN2PB7 (B4, AF1), PC2 (J3, AF1)
OUTPA14 (JTCK-SWCLK) (A10, AF1), PC1 (J2, AF1), PB2 (L6, AF1)
LPTIM2ETRPD11 (J11, AF14), PC3 (K2, AF14), PA5 (K4, AF14)
IN1PC0 (H1, AF14), PD12 (J10, AF14), PB1 (M6, AF14)
OUTPA8 (D11, AF14), PD13 (H12, AF14), PA4 (M3, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (C1), PB2 (L6, AF0)
OUT_CALIBPC13 (C1), PB2 (L6, AF0)
REFINPB15 (K10, AF0)
TSPC13 (C1)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (L12, AF9)
G1_IO2PB13 (K12, AF9)
G1_IO3PB14 (K11, AF9)
G1_IO4PB15 (K10, AF9)
G2_IO1PB4 (NJTRST) (A7, AF9)
G2_IO2PB5 (C5, AF9)
G2_IO3PB6 (B5, AF9)
G2_IO4PB7 (B4, AF9)
G3_IO1PA15 (JTDI) (A9, AF9)
G3_IO2PC10 (B11, AF9)
G3_IO3PC11 (C10, AF9)
G3_IO4PC12 (B10, AF9)
G4_IO1PC6 (E12, AF9)
G4_IO2PC7 (E11, AF9)
G4_IO3PC8 (E10, AF9)
G4_IO4PC9 (D12, AF9)
G5_IO1PE10 (L8, AF9)
G5_IO2PE11 (M9, AF9)
G5_IO3PE12 (L9, AF9)
G5_IO4PE13 (M10, AF9)
G6_IO1PD10 (J12, AF9)
G6_IO2PD11 (J11, AF9)
G6_IO3PD12 (J10, AF9)
G6_IO4PD13 (H12, AF9)
G7_IO1PE2 (B2, AF9)
G7_IO2PE3 (A1, AF9)
G7_IO3PE4 (B1, AF9)
G7_IO4PE5 (C2, AF9)
SYNCPD2 (C8, AF9), PB10 (L10, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK-SWCLK) (A10, AF0)
JTDIPA15 (JTDI) (A9, AF0)
JTDO-SWOPB3 (JTDO-TRACESWO) (A8, AF0)
JTMS-SWDIOPA13 (JTMS-SWDIO) (A11, AF0)
TRACECLKPE2 (B2, AF0)
TRACED0PE3 (A1, AF0)
TRACED1PE4 (B1, AF0)
TRACED2PE5 (C2, AF0)
TRACED3PE6 (D2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (K3)
MCOPA8 (D11, AF0)
OSC_INPH0-OSC_IN (F1)
OSC_OUTPH1-OSC_OUT (G1)
OSC32_INPC14-OSC32_IN (D1)
OSC32_OUTPC15-OSC32_OUT (E1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (C1)
RTC_TAMP2PA0 (L2)
RTC_TAMP3PE6 (D2)
SYS_WKUP1PA0 (L2)
SYS_WKUP2PC13 (C1)
SYS_WKUP3PE6 (D2)
SYS_WKUP4PA2 (K3)
SYS_WKUP5PC5 (L5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводSAI1_SD_B (AF13), SYS_TRACED0 (AF0), TSC_G7_IO2 (AF9)
A2PE1ввод-вывод—
A3PB8ввод-выводCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14)
A4PH3-BOOT0ввод-вывод—
A5PD7ввод-выводQUADSPI_BK2_IO3 (AF10), USART2_CK (AF7)
A6PD5ввод-выводQUADSPI_BK2_IO1 (AF10), USART2_TX (AF7)
A7PB4 (NJTRST)ввод-выводCOMP2_INP, I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
A8PB3 (JTDO-TRACESWO)ввод-выводCOMP2_INM, SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A9PA15 (JTDI)ввод-выводADC1_EXTI15, SPI1_NSS (AF5), SPI3_NSS (AF6), SWPMI1_SUSPEND (AF12), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
A10PA14 (JTCK-SWCLK)ввод-выводI2C1_SMBA (AF4), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SWPMI1_RX (AF12), SYS_JTCK-SWCLK (AF0)
A11PA13 (JTMS-SWDIO)ввод-выводIR_OUT (AF1), SAI1_SD_B (AF13), SWPMI1_TX (AF12), SYS_JTMS-SWDIO (AF0)
A12PA12ввод-выводCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
B1PE4ввод-выводSAI1_FS_A (AF13), SYS_TRACED1 (AF0), TSC_G7_IO3 (AF9)
B2PE2ввод-выводSAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TSC_G7_IO1 (AF9)
B3PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, I2C1_SDA (AF4), IR_OUT (AF1), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5)
B4PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), LPTIM1_IN2 (AF1), SYS_PVD_IN, TSC_G2_IO4 (AF9), USART1_RX (AF7)
B5PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
B6PD6ввод-выводQUADSPI_BK2_IO2 (AF10), SAI1_SD_A (AF13), USART2_RX (AF7)
B7PD4ввод-выводQUADSPI_BK2_IO0 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
B8PD3ввод-выводQUADSPI_BK2_NCS (AF10), SPI2_MISO (AF5), USART2_CTS (AF7)
B9PD1ввод-выводCAN1_TX (AF9), SPI2_SCK (AF5)
B10PC12ввод-выводSDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), USART3_CK (AF7)
B11PC10ввод-выводSDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), USART3_TX (AF7)
B12PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), COMP1_OUT (AF6), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7)
C1PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
C2PE5ввод-выводSAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TSC_G7_IO4 (AF9)
C3PE0ввод-выводTIM16_CH1 (AF14)
C4VDDпитание—
C5PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TSC_G2_IO2 (AF9), USART1_CK (AF7)
C8PD2ввод-выводSDMMC1_CMD (AF12), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
C9PD0ввод-выводCAN1_RX (AF9), SPI2_NSS (AF5)
C10PC11ввод-выводADC1_EXTI11, SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), USART3_RX (AF7)
C11VDDпитание—
C12PA10ввод-выводI2C1_SDA (AF4), SAI1_SD_A (AF13), TIM1_CH3 (AF1), USART1_RX (AF7)
D1PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PE6ввод-выводRTC_TAMP3, SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3
D3VSSпитание—
D10PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF4), SAI1_FS_A (AF13), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
D11PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_SCK_A (AF13), SWPMI1_IO (AF12), TIM1_CH1 (AF1), USART1_CK (AF7)
D12PC9ввод-выводDAC1_EXTI9, SDMMC1_D1 (AF12), TSC_G4_IO4 (AF9)
E1PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
E2VBATпитание—
E3VSSпитание—
E10PC8ввод-выводSDMMC1_D0 (AF12), TSC_G4_IO3 (AF9)
E11PC7ввод-выводSDMMC1_D7 (AF12), TSC_G4_IO2 (AF9)
E12PC6ввод-выводSDMMC1_D6 (AF12), TSC_G4_IO1 (AF9)
F1PH0-OSC_INввод-выводRCC_OSC_IN
F2VSSпитание—
F11VSSпитание—
F12VSSпитание—
G1PH1-OSC_OUTввод-выводRCC_OSC_OUT
G2VDDпитание—
G11VDDпитание—
G12VDDпитание—
H1PC0ввод-выводADC1_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8)
H2NRSTсброс—
H3VDDпитание—
H10PD15ввод-выводADC1_EXTI15
H11PD14ввод-вывод—
H12PD13ввод-выводLPTIM2_OUT (AF14), TSC_G6_IO4 (AF9)
J1VSSAпитание—
J2PC1ввод-выводADC1_IN2, I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8)
J3PC2ввод-выводADC1_IN3, LPTIM1_IN2 (AF1), SPI2_MISO (AF5)
J10PD12ввод-выводLPTIM2_IN1 (AF14), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
J11PD11ввод-выводADC1_EXTI11, LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9), USART3_CTS (AF7)
J12PD10ввод-выводTSC_G6_IO1 (AF9), USART3_CK (AF7)
K1VREF-питание—
K2PC3ввод-выводADC1_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
K3PA2ввод-выводADC1_IN7, COMP2_INM, COMP2_OUT (AF12), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
K4PA5ввод-выводADC1_IN10, COMP1_INM, COMP2_INM, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
K5PC4ввод-выводADC1_IN13, COMP1_INM, USART3_TX (AF7)
K8PD9ввод-выводDAC1_EXTI9, USART3_RX (AF7)
K9PD8ввод-выводUSART3_TX (AF7)
K10PB15ввод-выводADC1_EXTI15, RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MOSI (AF5), SWPMI1_SUSPEND (AF12), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
K11PB14ввод-выводI2C2_SDA (AF4), SAI1_MCLK_A (AF13), SPI2_MISO (AF5), SWPMI1_RX (AF12), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
K12PB13ввод-выводI2C2_SCL (AF4), LPUART1_CTS (AF8), SAI1_SCK_A (AF13), SPI2_SCK (AF5), SWPMI1_TX (AF12), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
L1VREF+служебныйVREFBUF_OUT
L2PA0ввод-выводADC1_IN5, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF7)
L3PA3ввод-выводADC1_IN8, COMP2_INP, LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
L4PA6ввод-выводADC1_IN11, COMP1_OUT (AF6), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), USART3_CTS (AF7)
L5PC5ввод-выводADC1_IN14, COMP1_INP, SYS_WKUP5, USART3_RX (AF7)
L6PB2ввод-выводCOMP1_INP, I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
L7PE8ввод-выводSAI1_SCK_B (AF13), TIM1_CH1N (AF1)
L8PE10ввод-выводQUADSPI_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
L9PE12ввод-выводQUADSPI_BK1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
L10PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
L11PB11ввод-выводADC1_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
L12PB12ввод-выводI2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_FS_A (AF13), SPI2_NSS (AF5), SWPMI1_IO (AF12), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
M1VDDAпитание—
M2PA1ввод-выводADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7)
M3PA4ввод-выводADC1_IN9, COMP1_INM, COMP2_INM, DAC1_OUT1, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
M4PA7ввод-выводADC1_IN12, COMP2_OUT (AF12), I2C3_SCL (AF4), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1)
M5PB0ввод-выводADC1_IN15, COMP1_OUT (AF12), QUADSPI_BK1_IO1 (AF10), SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), USART3_CK (AF7)
M6PB1ввод-выводADC1_IN16, COMP1_INM, LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), USART3_DE (AF7), USART3_RTS (AF7)
M7PE7ввод-выводSAI1_SD_B (AF13), TIM1_ETR (AF1)
M8PE9ввод-выводDAC1_EXTI9, SAI1_FS_B (AF13), TIM1_CH1 (AF1)
M9PE11ввод-выводADC1_EXTI11, QUADSPI_BK1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
M10PE13ввод-выводQUADSPI_BK1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
M11PE14ввод-выводQUADSPI_BK1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP2 (AF3), TIM1_CH4 (AF1)
M12PE15ввод-выводADC1_EXTI15, QUADSPI_BK1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF3)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE2резервное питание: часы реального времени и резервные регистры
VDDC4, C11, G2, G11, G12, H3питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VREF-K1нижнее опорное напряжение АЦП
VSSD3, E3, F2, F11, F12общий провод (земля)
VSSAJ1общий провод аналоговой части
NRSTH2сброс, активный уровень — низкий
VREF+L1верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L431VCIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L431VCSTM32L431VCIx256 КБ64 КБ

Линейка STM32L4x1, семейство STM32L4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L451VC, STM32L451VESTM32L4x1100 из 100выводы совпадают полностьютолько у этого: SWPMI1, TIM7; только у него: DFSDM1, I2C4, TIM3, UART4; флеш-память до 256 и 512 КБ; ОЗУ 64 и 160 КБ
STM32L433VCSTM32L4x399 из 100C11: VDD → VDDUSBтолько у него: LCD, USB
STM32L443VCSTM32L4x399 из 100C11: VDD → VDDUSBтолько у него: AES, LCD, USB
STM32L452VC, STM32L452VESTM32L4x299 из 100C11: VDD → VDDUSBтолько у этого: SWPMI1, TIM7; только у него: DFSDM1, I2C4, TIM3, UART4, USB; флеш-память до 256 и 512 КБ; ОЗУ 64 и 160 КБ
STM32L462VESTM32L4x299 из 100C11: VDD → VDDUSBтолько у этого: SWPMI1, TIM7; только у него: AES, DFSDM1, I2C4, TIM3, UART4, USB; флеш-память до 256 и 512 КБ; ОЗУ 64 и 160 КБ
STM32U356VCIxSTM32U3x698 из 100C11: VDD → VDDUSB; L11: PB11 → VCAP
STM32U356VEIxSTM32U3x698 из 100C11: VDD → VDDUSB; L11: PB11 → VCAP
STM32U366VEIxSTM32U3x698 из 100C11: VDD → VDDUSB; L11: PB11 → VCAP
STM32U535VCIxSTM32U5x598 из 100C11: VDD → VDDUSB; L11: PB11 → VCAP
STM32U535VEIxSTM32U5x598 из 100C11: VDD → VDDUSB; L11: PB11 → VCAP
STM32U545VEIxSTM32U5x598 из 100C11: VDD → VDDUSB; L11: PB11 → VCAP
STM32L151V8Hx, STM32L151VBHxSTM32L151/15297 из 100A4: PH3 → BOOT0; C11: VDD → PH2; E2: VBAT → VLCDтолько у этого: ADC1, CAN1, DAC1, I2C3, IRTIM, LPTIM1, LPTIM2, LPUART1, OPAMP1, QUADSPI, RNG, SAI1, SDMMC1, SPI3, SWPMI1, TIM1, TIM15, TIM16, TSC; только у него: ADC, DAC, TIM10, TIM11, TIM3, TIM4, TIM9, USB; частота до 80 и 32 МГц; флеш-память до 256 и 128 КБ; ОЗУ 64 и 16 КБ

Частые вопросы

На каких выводах USART1 у STM32L431VC?

В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7).

Где у STM32L431VC выводы SWD для программатора?

SWDIO — PA13 (JTMS-SWDIO) (шарик A11, AF0), SWCLK — PA14 (JTCK-SWCLK) (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L431VC?

I2C1_SCL — PB8 (шарик A3, AF4) или PB6 (шарик B5, AF4) или PA9 (шарик D10, AF4), I2C1_SDA — PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4) или PA10 (шарик C12, AF4).

Сколько выводов ввода-вывода у STM32L431VC в корпусе UFBGA100?

83 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L431VC?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
