STM32U535VCIx в корпусе UFBGA100: распиновка

STM32U535VCIx — микроконтроллер STM32U5 на ядре Cortex-M33: 256 КБ флеш-памяти и 274 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 82 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
256 КБ
ОЗУ
274 КБ
Корпус
UFBGA100, 100 шариков
Линий ввода-вывода
82

Схема корпуса UFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U535VCIx в корпусе UFBGA100, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: DEBUG_TRACED0, OCTOSPI1_DQS, SAI1_SD_B, TAMP_IN6, TAMP_OUT3, TIM3_CH1, TSC_G7_IO2PE3PE1 — шарик A2: DCMI_D3, PSSI_D3, TIM17_CH1PE1PB8 — шарик A3: DCMI_D6, FDCAN1_RX, I2C1_SCL, MDF1_CCK0, PSSI_D6, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SPI3_RDY, TIM16_CH1, TIM4_CH3PB8PH3-BOOT0 — шарик A4PH3PD7 — шарик A5: LPTIM4_OUT, MDF1_CKI1, OCTOSPI1_IO7PD7PD5 — шарик A6: OCTOSPI1_IO5, SPI2_RDYPD5PB4 (NJTRST) — шарик A7: ADF1_SDI0, COMP1_INP, DCMI_D12, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, PSSI_D12, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTSPB4PB3 (JTDO/TRACESWO) — шарик A8: ADF1_CCK0, COMP1_INP, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PA15 (JTDI) — шарик A9: ADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, USART3_DE, USART3_RTSPA15PA14 (JTCK/SWCLK) — шарик A10: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_SOFPA14PA13 (JTMS/SWDIO) — шарик A11: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOEPA13PA12 — шарик A12: FDCAN1_TX, OCTOSPI1_NCS, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DPPA12PE4 — шарик B1: DCMI_D4, DEBUG_TRACED1, PSSI_D4, PWR_WKUP1, SAI1_D2, SAI1_FS_A, TAMP_IN7, TAMP_OUT8, TIM3_CH2, TSC_G7_IO3PE4PE2 — шарик B2: DEBUG_TRACECLK, SAI1_CK1, SAI1_MCLK_A, TIM3_ETR, TSC_G7_IO1PE2PB9 — шарик B3: DAC1_EXTI9, DCMI_D7, FDCAN1_TX, I2C1_SDA, IR_OUT, PSSI_D7, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9PB7 — шарик B4: DCMI_VSYNC, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, PSSI_RDY, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PB6 — шарик B5: COMP1_INP, DCMI_D5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, PSSI_D5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TXPB6PD6 — шарик B6: DCMI_D10, MDF1_SDI1, OCTOSPI1_IO6, PSSI_D10, SAI1_D1, SAI1_SD_A, SPI3_MOSIPD6PD4 — шарик B7: MDF1_CKI0, OCTOSPI1_IO4, SPI2_MOSIPD4PD3 — шарик B8: DCMI_D5, MDF1_SDI0, OCTOSPI1_NCS, PSSI_D5, SPI2_MISO, SPI2_SCKPD3PD1 — шарик B9: FDCAN1_TX, SPI2_SCKPD1PC12 — шарик B10: DCMI_D9, DEBUG_TRACED3, PSSI_D9, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CKPC12PC10 — шарик B11: ADF1_CCK1, DCMI_D8, DEBUG_TRACED1, LPTIM3_ETR, PSSI_D8, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TXPC10PA11 — шарик B12: ADC1_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USB_DMPA11PC13 — шарик C1: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13PE5 — шарик C2: DCMI_D6, DEBUG_TRACED2, PSSI_D6, PWR_WKUP2, SAI1_CK2, SAI1_SCK_A, TAMP_IN8, TAMP_OUT7, TIM3_CH3, TSC_G7_IO4PE5PE0 — шарик C3: DCMI_D2, PSSI_D2, TIM16_CH1, TIM4_ETRPE0VDD — шарик C4VDDPB5 — шарик C5: DCMI_D10, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, PSSI_D10, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5PD2 — шарик C8: DCMI_D11, DEBUG_TRACED2, LPTIM4_ETR, PSSI_D11, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PD0 — шарик C9: FDCAN1_RX, SPI2_NSS, TIM8_CH4NPD0PC11 — шарик C10: ADC1_EXTI11, ADF1_SDI0, DCMI_D2, DCMI_D4, LPTIM3_IN1, OCTOSPI1_NCS, PSSI_D2, PSSI_D4, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11VDDUSB — шарик C11VDDUSBPA10 — шарик C12: CRS_SYNC, DCMI_D1, LPTIM2_IN2, PSSI_D1, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PC14-OSC32_IN — шарик D1: RCC_OSC32_INPC14PE6 — шарик D2: DCMI_D7, DEBUG_TRACED3, PSSI_D7, PWR_WKUP3, SAI1_D1, SAI1_SD_A, TAMP_IN3, TAMP_OUT6, TIM3_CH4PE6VSS — шарик D3VSSPA9 — шарик D10: DAC1_EXTI9, DCMI_D0, PSSI_D0, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA8 — шарик D11: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, TIM1_CH1, USART1_CK, USB_SOFPA8PC9 — шарик D12: DAC1_EXTI9, DCMI_D3, DEBUG_TRACED0, LPTIM3_CH2, PSSI_D3, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_NOEPC9PC15-OSC32_OUT — шарик E1: ADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик E2VBATVSS — шарик E3VSSPC8 — шарик E10: DCMI_D2, LPTIM3_CH1, PSSI_D2, PWR_SRDSTOP, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PC7 — шарик E11: DCMI_D1, LPTIM2_CH2, PSSI_D1, PWR_CDSTOP, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7PC6 — шарик E12: DCMI_D0, PSSI_D0, PWR_CSLEEP, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6PH0-OSC_IN — шарик F1: RCC_OSC_INPH0VSS — шарик F2VSSVSS — шарик F11VSSVSS — шарик F12VSSPH1-OSC_OUT — шарик G1: RCC_OSC_OUTPH1VDD — шарик G2VDDVDD — шарик G11VDDVDD — шарик G12VDDPC0 — шарик H1: ADC1_IN1, ADC4_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SDMMC1_D5, SPI2_RDYPC0NRST — шарик H2NRSTVDD — шарик H3VDDPD15 — шарик H10: ADC1_EXTI15, ADC4_EXTI15, LPTIM3_CH2, TIM4_CH4PD15PD14 — шарик H11: LPTIM3_CH1, TIM4_CH3PD14PD13 — шарик H12: ADC4_IN17, I2C4_SDA, LPTIM2_CH1, LPTIM4_IN1, TIM4_CH2, TSC_G6_IO4PD13VSSA — шарик J1VSSAPC1 — шарик J2: ADC1_IN2, ADC4_IN2, DEBUG_TRACED0, I2C3_SDA, LPTIM1_CH1, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSIPC1PC2 — шарик J3: ADC1_IN3, ADC4_IN3, LPTIM1_IN2, MDF1_CCK1, OCTOSPI1_IO5, SPI2_MISOPC2PD12 — шарик J10: ADC4_IN16, I2C4_SCL, LPTIM2_IN1, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTSPD12PD11 — шарик J11: ADC1_EXTI11, ADC4_IN15, I2C4_SMBA, LPTIM2_ETR, TSC_G6_IO2, USART3_CTSPD11PD10 — шарик J12: LPTIM2_CH2, LPTIM3_ETR, TSC_G6_IO1, USART3_CKPD10VREF- — шарик K1VREF-PC3 — шарик K2: ADC1_IN4, ADC4_IN4, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3PA2 — шарик K3: ADC1_IN7, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3, TIM5_CH3PA2PA5 — шарик K4: ADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR, PSSI_D14, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USART3_RXPA5PC4 — шарик K5: ADC1_IN13, ADC4_IN22, COMP1_INM, OCTOSPI1_IO7, USART3_TXPC4PD9 — шарик K8: DAC1_EXTI9, DCMI_PIXCLK, LPTIM2_IN2, LPTIM3_IN1, PSSI_PDCK, USART3_RXPD9PD8 — шарик K9: DCMI_HSYNC, PSSI_DE, USART3_TXPD8PB15 — шарик K10: ADC1_EXTI15, ADC4_EXTI15, LPTIM2_IN2, PWR_WKUP7, RTC_REFIN, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3NPB15PB14 — шарик K11: I2C2_SDA, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PB13 — шарик K12: I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, MDF1_CKI1, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTSPB13VREF+ — шарик L1: VREFBUF_OUTVREF+PA0 — шарик L2: ADC1_IN5, AUDIOCLK, OCTOSPI1_NCS, OPAMP1_VINP, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TXPA0PA3 — шарик L3: ADC1_IN8, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4PA3PA6 — шарик L4: ADC1_IN11, ADC4_IN11, DCMI_PIXCLK, LPUART1_CTS, OCTOSPI1_IO3, PSSI_PDCK, PWR_CDSTOP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTSPA6PC5 — шарик L5: ADC1_IN14, ADC4_IN23, COMP1_INP, PSSI_D15, PWR_WKUP5, SAI1_D3, TAMP_IN4, TAMP_OUT5, TIM1_CH4N, USART3_RXPC5PB2 — шарик L6: ADC1_IN17, COMP1_INP, I2C3_SMBA, LPTIM1_CH1, MDF1_CKI0, OCTOSPI1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDY, TIM8_CH4NPB2PE8 — шарик L7: PWR_WKUP7, SAI1_SCK_B, TIM1_CH1NPE8PE10 — шарик L8: ADF1_SDI0, OCTOSPI1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO1PE10PE12 — шарик L9: OCTOSPI1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO3PE12PB10 — шарик L10: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPTIM3_CH1, LPUART1_RX, OCTOSPI1_CLK, PWR_WKUP8, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10VCAP — шарик L11VCAPPB12 — шарик L12: I2C2_SMBA, LPUART1_DE, LPUART1_RTS, MDF1_SDI1, OCTOSPI1_NCLK, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CKPB12VDDA — шарик M1VDDAPA1 — шарик M2: ADC1_IN6, I2C1_SMBA, LPTIM1_CH2, OCTOSPI1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RXPA1PA4 — шарик M3: ADC1_IN9, ADC4_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_CH1, OCTOSPI1_NCS, PSSI_DE, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSSPA4PA7 — шарик M4: ADC1_IN12, ADC4_IN20, I2C3_SCL, LPTIM2_CH2, OCTOSPI1_IO2, PWR_SRDSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, USART3_TXPA7PB0 — шарик M5: ADC1_IN15, ADC4_IN18, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPI1_IO1, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PB1 — шарик M6: ADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, MDF1_SDI0, OCTOSPI1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PE7 — шарик M7: PWR_WKUP6, SAI1_SD_B, TIM1_ETRPE7PE9 — шарик M8: ADF1_CCK0, DAC1_EXTI9, MDF1_CCK0, OCTOSPI1_NCLK, SAI1_FS_B, TIM1_CH1PE9PE11 — шарик M9: ADC1_EXTI11, OCTOSPI1_NCS, SPI1_RDY, TIM1_CH2, TSC_G5_IO2PE11PE13 — шарик M10: OCTOSPI1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO4PE13PE14 — шарик M11: OCTOSPI1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_CH4PE14PE15 — шарик M12: ADC1_EXTI15, ADC4_EXTI15, OCTOSPI1_IO3, SPI1_MOSI, TIM1_BKIN, TIM1_CH4NPE15UFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

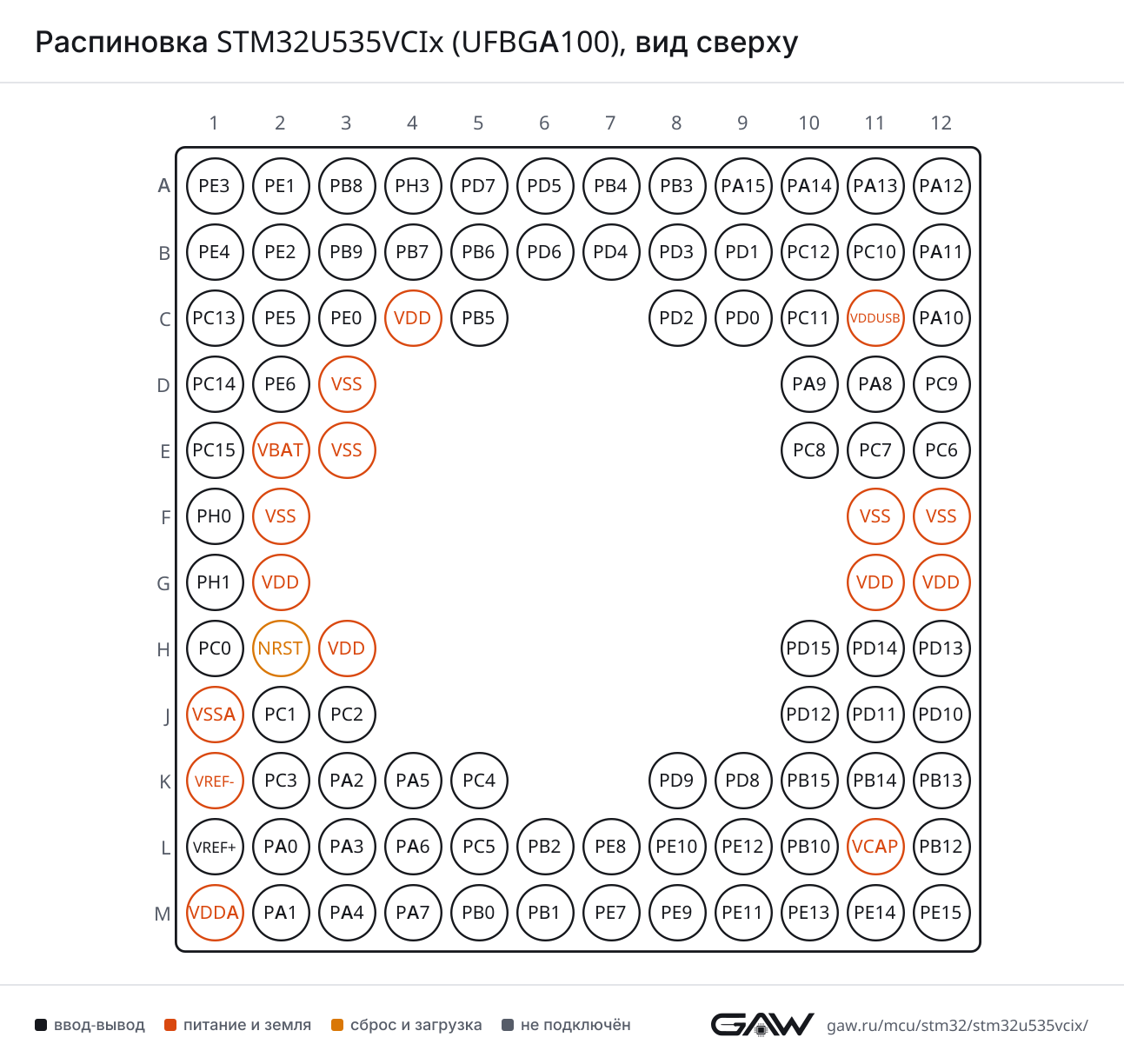

Распиновка STM32U535VCIx (UFBGA100), вид сверхуРаспиновка UFBGA100 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (C5, AF7), PA8 (D11, AF7)
CTSPB4 (NJTRST) (A7, AF7), PA11 (B12, AF7)
DEPB3 (JTDO/TRACESWO) (A8, AF7), PA12 (A12, AF7)
RTSPB3 (JTDO/TRACESWO) (A8, AF7), PA12 (A12, AF7)
RXPB7 (B4, AF7), PA10 (C12, AF7)
TXPB6 (B5, AF7), PA9 (D10, AF7)
USART3CKPC12 (B10, AF7), PD10 (J12, AF7), PB12 (L12, AF7), PB0 (M5, AF7)
CTSPD11 (J11, AF7), PB13 (K12, AF7), PA6 (L4, AF7)
DEPA15 (JTDI) (A9, AF7), PD2 (C8, AF7), PD12 (J10, AF7), PB14 (K11, AF7), PB1 (M6, AF7)
RTSPA15 (JTDI) (A9, AF7), PD2 (C8, AF7), PD12 (J10, AF7), PB14 (K11, AF7), PB1 (M6, AF7)
RXPC11 (C10, AF7), PA5 (K4, AF7), PD9 (K8, AF7), PC5 (L5, AF7)
TXPC10 (B11, AF7), PC4 (K5, AF7), PD8 (K9, AF7), PB10 (L10, AF7), PA7 (M4, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (B4, AF8)
DEPA15 (JTDI) (A9, AF8)
RTSPA15 (JTDI) (A9, AF8)
RXPC11 (C10, AF8), PA1 (M2, AF8)
TXPC10 (B11, AF8), PA0 (L2, AF8)
UART5CTSPB5 (C5, AF8)
DEPB4 (NJTRST) (A7, AF8)
RTSPB4 (NJTRST) (A7, AF8)
RXPD2 (C8, AF8)
TXPC12 (B10, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (K12, AF8), PA6 (L4, AF8)
DEPB12 (L12, AF8), PB1 (M6, AF8)
RTSPB12 (L12, AF8), PB1 (M6, AF8)
RXPC0 (H1, AF8), PA3 (L3, AF8), PB10 (L10, AF8)
TXPC1 (J2, AF8), PA2 (K3, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (A7, AF5), PA11 (B12, AF5), PA6 (L4, AF5), PE14 (M11, AF5)
MOSIPA12 (A12, AF5), PB5 (C5, AF5), PA7 (M4, AF5), PE15 (M12, AF5)
NSSPA15 (JTDI) (A9, AF5), PE12 (L9, AF5), PA4 (M3, AF5), PB0 (M5, AF5)
RDYPA8 (D11, AF5), PA2 (K3, AF5), PB2 (L6, AF5), PE11 (M9, AF5)
SCKPB3 (JTDO/TRACESWO) (A8, AF5), PA5 (K4, AF5), PA1 (M2, AF5), PE13 (M10, AF5)
SPI2MISOPD3 (B8, AF5), PC2 (J3, AF5), PB14 (K11, AF5)
MOSIPD4 (B7, AF5), PC1 (J2, AF3), PC3 (K2, AF5), PB15 (K10, AF5)
NSSPB9 (B3, AF5), PD0 (C9, AF5), PB12 (L12, AF5)
RDYPD5 (A6, AF5), PC0 (H1, AF5)
SCKPD3 (B8, AF3), PD1 (B9, AF5), PA9 (D10, AF3), PB13 (K12, AF5), PB10 (L10, AF5)
SPI3MISOPB4 (NJTRST) (A7, AF6), PC11 (C10, AF6)
MOSIPD6 (B6, AF5), PC12 (B10, AF6), PB5 (C5, AF6)
NSSPA15 (JTDI) (A9, AF6), PA4 (M3, AF6)
RDYPB8 (A3, AF6), PA0 (L2, AF6)
SCKPB3 (JTDO/TRACESWO) (A8, AF6), PC10 (B11, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, AF4), PB6 (B5, AF4)
SDAPB3 (JTDO/TRACESWO) (A8, AF4), PB9 (B3, AF4), PB7 (B4, AF4)
SMBAPA14 (JTCK/SWCLK) (A10, AF4), PB5 (C5, AF4), PA1 (M2, AF4)
I2C2SCLPB13 (K12, AF4), PB10 (L10, AF4)
SDAPB14 (K11, AF4)
SMBAPB12 (L12, AF4)
I2C3SCLPC0 (H1, AF4), PA7 (M4, AF4)
SDAPB4 (NJTRST) (A7, AF4), PC1 (J2, AF4)
SMBAPB2 (L6, AF4)
I2C4SCLPB6 (B5, AF5), PD12 (J10, AF4), PB10 (L10, AF3)
SDAPB7 (B4, AF5), PD13 (H12, AF4)
SMBAPA14 (JTCK/SWCLK) (A10, AF5), PD11 (J11, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (A3, AF9), PA11 (B12, AF9), PD0 (C9, AF9)
TXPA12 (A12, AF9), PB9 (B3, AF9), PD1 (B9, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (B12)
DPPA12 (A12)
NOEPA13 (JTMS/SWDIO) (A11, AF10), PC9 (D12, AF10)
SOFPA14 (JTCK/SWCLK) (A10, AF10), PA8 (D11, AF10)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (B3, AF8)
CKPC12 (B10, AF12)
CKINPB8 (A3, AF8)
CMDPD2 (C8, AF12)
D0PC8 (E10, AF12)
D0DIRPC6 (E12, AF8)
D1PC9 (D12, AF12)
D2PC10 (B11, AF12)
D3PC11 (C10, AF12)
D4PB8 (A3, AF12)
D5PB9 (B3, AF12), PC0 (H1, AF12)
D6PC6 (E12, AF12)
D7PC7 (E11, AF12)
D123DIRPC7 (E11, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (L3, AF10), PE10 (L8, AF10), PB10 (L10, AF10)
DQSPE3 (A1, AF3), PB2 (L6, AF10), PA1 (M2, AF10)
IO0PE12 (L9, AF10), PB1 (M6, AF10)
IO1PB0 (M5, AF10), PE13 (M10, AF10)
IO2PA7 (M4, AF10), PE14 (M11, AF10)
IO3PA6 (L4, AF10), PE15 (M12, AF10)
IO4PD4 (B7, AF10), PC1 (J2, AF10)
IO5PD5 (A6, AF10), PC2 (J3, AF10)
IO6PD6 (B6, AF10), PC3 (K2, AF10)
IO7PD7 (A5, AF10), PC0 (H1, AF3), PC4 (K5, AF10)
NCLKPB5 (C5, AF3), PB12 (L12, AF10), PE9 (M8, AF10)
NCSPA12 (A12, AF6), PD3 (B8, AF10), PC11 (C10, AF5), PA2 (K3, AF10), PA0 (L2, AF10), PA4 (M3, AF3), PE11 (M9, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (A3, AF3), PE2 (B2, AF3), PA3 (L3, AF3)
CK2PE5 (C2, AF3), PA8 (D11, AF3)
D1PD6 (B6, AF3), PA10 (C12, AF3), PE6 (D2, AF3), PC3 (K2, AF3)
D2PE4 (B1, AF3), PB9 (B3, AF3)
D3PC5 (L5, AF3)
FS_APE4 (B1, AF13), PB9 (B3, AF13), PA9 (D10, AF13)
FS_BPA14 (JTCK/SWCLK) (A10, AF13), PB6 (B5, AF13), PA4 (M3, AF13), PE9 (M8, AF13)
MCLK_APB8 (A3, AF13), PE2 (B2, AF13), PA3 (L3, AF13)
MCLK_BPB4 (NJTRST) (A7, AF13), PE10 (L8, AF13)
SCK_APE5 (C2, AF13), PA8 (D11, AF13), PB10 (L10, AF13)
SCK_BPB3 (JTDO/TRACESWO) (A8, AF13), PE8 (L7, AF13)
SD_APD6 (B6, AF13), PA10 (C12, AF13), PE6 (D2, AF13), PC1 (J2, AF13), PC3 (K2, AF13)
SD_BPE3 (A1, AF13), PA13 (JTMS/SWDIO) (A11, AF13), PB5 (C5, AF13), PE7 (M7, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (B12), PC11 (C10), PD11 (J11), PE11 (M9)
EXTI15PA15 (JTDI) (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
IN1PC0 (H1)
IN2PC1 (J2)
IN3PC2 (J3)
IN4PC3 (K2)
IN5PA0 (L2)
IN6PA1 (M2)
IN7PA2 (K3)
IN8PA3 (L3)
IN9PA4 (M3)
IN10PA5 (K4)
IN11PA6 (L4)
IN12PA7 (M4)
IN13PC4 (K5)
IN14PC5 (L5)
IN15PB0 (M5)
IN16PB1 (M6)
IN17PB2 (L6)
ADC4EXTI15PA15 (JTDI) (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12)
IN1PC0 (H1)
IN2PC1 (J2)
IN3PC2 (J3)
IN4PC3 (K2)
IN9PA4 (M3)
IN10PA5 (K4)
IN11PA6 (L4)
IN15PD11 (J11)
IN16PD12 (J10)
IN17PD13 (H12)
IN18PB0 (M5)
IN19PB1 (M6)
IN20PA7 (M4)
IN22PC4 (K5)
IN23PC5 (L5)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (B3), PA9 (D10), PC9 (D12), PD9 (K8), PE9 (M8)
OUT1PA4 (M3)
OUT2PA5 (K4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (K5), PB1 (M6)
INPPB4 (NJTRST) (A7), PB3 (JTDO/TRACESWO) (A8), PB6 (B5), PA2 (K3), PC5 (L5), PB2 (L6)
OUTPB10 (L10, AF12), PB0 (M5, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (M2)
VINPPA0 (L2)
VOUTPA3 (L3)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (L1)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L4, AF1), PB12 (L12, AF1), PE15 (M12, AF1)
BKIN2PA11 (B12, AF2), PE14 (M11, AF2)
CH1PA8 (D11, AF1), PE9 (M8, AF1)
CH1NPB13 (K12, AF1), PE8 (L7, AF1), PA7 (M4, AF1)
CH2PA9 (D10, AF1), PE11 (M9, AF1)
CH2NPB14 (K11, AF1), PE10 (L8, AF1), PB0 (M5, AF1)
CH3PA10 (C12, AF1), PE13 (M10, AF1)
CH3NPB15 (K10, AF1), PE12 (L9, AF1), PB1 (M6, AF1)
CH4PA11 (B12, AF1), PE14 (M11, AF1)
CH4NPC5 (L5, AF1), PE15 (M12, AF3)
ETRPA12 (A12, AF1), PE7 (M7, AF1)
TIM2CH1PA15 (JTDI) (A9, AF1), PA5 (K4, AF1), PA0 (L2, AF1)
CH2PB3 (JTDO/TRACESWO) (A8, AF1), PA1 (M2, AF1)
CH3PA2 (K3, AF1), PB10 (L10, AF1)
CH4PA3 (L3, AF1)
ETRPA15 (JTDI) (A9, AF2), PA5 (K4, AF2), PA0 (L2, AF14)
TIM3CH1PE3 (A1, AF2), PB4 (NJTRST) (A7, AF2), PC6 (E12, AF2), PA6 (L4, AF2)
CH2PE4 (B1, AF2), PB5 (C5, AF2), PC7 (E11, AF2), PA7 (M4, AF2)
CH3PE5 (C2, AF2), PC8 (E10, AF2), PB0 (M5, AF2)
CH4PE6 (D2, AF2), PC9 (D12, AF2), PB1 (M6, AF2)
ETRPE2 (B2, AF2), PD2 (C8, AF2)
TIM4CH1PB6 (B5, AF2), PD12 (J10, AF2)
CH2PB7 (B4, AF2), PD13 (H12, AF2)
CH3PB8 (A3, AF2), PD14 (H11, AF2)
CH4PB9 (B3, AF2), PD15 (H10, AF2)
ETRPE0 (C3, AF2)
TIM5CH1PA0 (L2, AF2)
CH2PA1 (M2, AF2)
CH3PA2 (K3, AF2)
CH4PA3 (L3, AF2)
TIM8BKINPB7 (B4, AF3), PA6 (L4, AF3)
BKIN2PB6 (B5, AF3), PC9 (D12, AF1)
CH1PC6 (E12, AF3)
CH1NPA5 (K4, AF3), PA7 (M4, AF3)
CH2PC7 (E11, AF3)
CH2NPB14 (K11, AF3), PB0 (M5, AF3)
CH3PC8 (E10, AF3)
CH3NPB15 (K10, AF3), PB1 (M6, AF3)
CH4PC9 (D12, AF3)
CH4NPD0 (C9, AF3), PB2 (L6, AF3)
ETRPA0 (L2, AF3)
TIM15BKINPA9 (D10, AF14), PB12 (L12, AF14)
CH1PA2 (K3, AF14), PB14 (K11, AF14)
CH1NPB13 (K12, AF14), PA1 (M2, AF14)
CH2PB15 (K10, AF14), PA3 (L3, AF14)
TIM16BKINPB5 (C5, AF14)
CH1PB8 (A3, AF14), PE0 (C3, AF14), PA6 (L4, AF14)
CH1NPB6 (B5, AF14)
TIM17BKINPB4 (NJTRST) (A7, AF14), PA10 (C12, AF14)
CH1PE1 (A2, AF14), PB9 (B3, AF14), PA7 (M4, AF14)
CH1NPB7 (B4, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB3 (JTDO/TRACESWO) (A8, AF2), PA14 (JTCK/SWCLK) (A10, AF1), PC1 (J2, AF1), PB2 (L6, AF1)
CH2PB4 (NJTRST) (A7, AF1), PA1 (M2, AF0)
ETRPB6 (B5, AF1), PC3 (K2, AF1)
IN1PB5 (C5, AF1), PC0 (H1, AF1)
IN2PB7 (B4, AF1), PC2 (J3, AF1)
LPTIM2CH1PA8 (D11, AF14), PD13 (H12, AF14), PA4 (M3, AF14)
CH2PC7 (E11, AF14), PD10 (J12, AF2), PA7 (M4, AF13)
ETRPD11 (J11, AF14), PC3 (K2, AF14), PA5 (K4, AF14)
IN1PC0 (H1, AF14), PD12 (J10, AF14), PB1 (M6, AF14)
IN2PA10 (C12, AF2), PD9 (K8, AF2), PB15 (K10, AF2)
LPTIM3CH1PC8 (E10, AF14), PD14 (H11, AF14), PC3 (K2, AF2), PB10 (L10, AF2), PB0 (M5, AF4)
CH2PC9 (D12, AF14), PD15 (H10, AF14), PB1 (M6, AF4)
ETRPC10 (B11, AF2), PD10 (J12, AF14), PB14 (K11, AF2)
IN1PC11 (C10, AF2), PD9 (K8, AF14), PB13 (K12, AF2)
LPTIM4ETRPD2 (C8, AF13)
IN1PD13 (H12, AF13)
OUTPD7 (A5, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (C1)
OUT2PB2 (L6)
REFINPB15 (K10, AF0)
TSPC13 (C1)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (D10, AF5), PC6 (E12, AF10)
D1PA10 (C12, AF5), PC7 (E11, AF10)
D2PE0 (C3, AF10), PC11 (C10, AF4), PC8 (E10, AF10)
D3PE1 (A2, AF10), PC9 (D12, AF4)
D4PE4 (B1, AF10), PC11 (C10, AF10)
D5PB6 (B5, AF10), PD3 (B8, AF4)
D6PB8 (A3, AF10), PE5 (C2, AF10)
D7PB9 (B3, AF10), PE6 (D2, AF10)
D8PC10 (B11, AF10)
D9PC12 (B10, AF10)
D10PD6 (B6, AF4), PB5 (C5, AF10)
D11PD2 (C8, AF10)
D12PB4 (NJTRST) (A7, AF10)
HSYNCPD8 (K9, AF10), PA4 (M3, AF10)
PIXCLKPD9 (K8, AF10), PA6 (L4, AF4)
VSYNCPB7 (B4, AF10)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PA9 (D10, AF5), PC6 (E12, AF10)
D1PA10 (C12, AF5), PC7 (E11, AF10)
D2PE0 (C3, AF10), PC11 (C10, AF4), PC8 (E10, AF10)
D3PE1 (A2, AF10), PC9 (D12, AF4)
D4PE4 (B1, AF10), PC11 (C10, AF10)
D5PB6 (B5, AF10), PD3 (B8, AF4)
D6PB8 (A3, AF10), PE5 (C2, AF10)
D7PB9 (B3, AF10), PE6 (D2, AF10)
D8PC10 (B11, AF10)
D9PC12 (B10, AF10)
D10PD6 (B6, AF4), PB5 (C5, AF10)
D11PD2 (C8, AF10)
D12PB4 (NJTRST) (A7, AF10)
D14PA5 (K4, AF4)
D15PC5 (L5, AF4)
DEPD8 (K9, AF10), PA4 (M3, AF10)
PDCKPD9 (K8, AF10), PA6 (L4, AF4)
RDYPB7 (B4, AF10)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (L12, AF9)
G1_IO2PB13 (K12, AF9)
G1_IO3PB14 (K11, AF9)
G2_IO1PB4 (NJTRST) (A7, AF9)
G2_IO2PB5 (C5, AF9)
G2_IO3PB6 (B5, AF9)
G2_IO4PB7 (B4, AF9)
G3_IO2PC10 (B11, AF9)
G3_IO3PC11 (C10, AF9)
G3_IO4PC12 (B10, AF9)
G4_IO1PC6 (E12, AF9)
G4_IO2PC7 (E11, AF9)
G4_IO3PC8 (E10, AF9)
G4_IO4PC9 (D12, AF9)
G5_IO1PE10 (L8, AF9)
G5_IO2PE11 (M9, AF9)
G5_IO3PE12 (L9, AF9)
G5_IO4PE13 (M10, AF9)
G6_IO1PD10 (J12, AF9)
G6_IO2PD11 (J11, AF9)
G6_IO3PD12 (J10, AF9)
G6_IO4PD13 (H12, AF9)
G7_IO1PE2 (B2, AF9)
G7_IO2PE3 (A1, AF9)
G7_IO3PE4 (B1, AF9)
G7_IO4PE5 (C2, AF9)
SYNCPD2 (C8, AF9), PB10 (L10, AF9)

MDF — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
MDF1CCK0PB8 (A3, AF5), PE9 (M8, AF6)
CCK1PC2 (J3, AF6)
CKI0PD4 (B7, AF6), PB2 (L6, AF6)
CKI1PD7 (A5, AF6), PB13 (K12, AF6)
SDI0PD3 (B8, AF6), PB1 (M6, AF6)
SDI1PD6 (B6, AF6), PB12 (L12, AF6)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PB3 (JTDO/TRACESWO) (A8, AF3), PE9 (M8, AF3)
CCK1PC10 (B11, AF3)
SDI0PB4 (NJTRST) (A7, AF3), PC11 (C10, AF3), PE10 (L8, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (A10, AF0)
JTDIPA15 (JTDI) (A9, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (A8, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (A11, AF0)
NJTRSTPB4 (NJTRST) (A7, AF0)
TRACECLKPE2 (B2, AF0), PA8 (D11, AF12)
TRACED0PE3 (A1, AF0), PC9 (D12, AF0), PC1 (J2, AF0)
TRACED1PE4 (B1, AF0), PC10 (B11, AF0)
TRACED2PE5 (C2, AF0), PD2 (C8, AF0)
TRACED3PC12 (B10, AF0), PE6 (D2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (K3)
MCOPA8 (D11, AF0)
OSC_INPH0-OSC_IN (F1)
OSC_OUTPH1-OSC_OUT (G1)
OSC32_INPC14-OSC32_IN (D1)
OSC32_OUTPC15-OSC32_OUT (E1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC6 (E12, AF0), PA5 (K4, AF0)
PWR_WKUP1PE4 (B1), PA0 (L2), PB2 (L6)
PWR_WKUP2PC13 (C1), PE5 (C2), PA4 (M3)
PWR_WKUP3PB6 (B5), PE6 (D2), PA1 (M2)
PWR_WKUP4PB7 (B4), PA2 (K3), PB1 (M6)
PWR_WKUP5PB8 (A3), PA3 (L3), PC5 (L5)
PWR_WKUP6PB5 (C5), PA5 (K4), PE7 (M7)
PWR_WKUP7PB15 (K10), PA6 (L4), PE8 (L7)
PWR_WKUP8PB10 (L10), PA7 (M4)
TAMP_IN1PC13 (C1)
TAMP_IN2PA0 (L2)
TAMP_IN3PE6 (D2)
TAMP_IN4PC5 (L5)
TAMP_IN5PA1 (M2)
TAMP_IN6PE3 (A1)
TAMP_IN7PE4 (B1)
TAMP_IN8PE5 (C2)
TAMP_OUT1PA0 (L2)
TAMP_OUT2PC13 (C1)
TAMP_OUT3PE3 (A1)
TAMP_OUT4PA1 (M2)
TAMP_OUT5PC5 (L5)
TAMP_OUT6PE6 (D2)
TAMP_OUT7PE5 (C2)
TAMP_OUT8PE4 (B1)

Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводDEBUG_TRACED0 (AF0), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), TAMP_IN6, TAMP_OUT3, TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
A2PE1ввод-выводDCMI_D3 (AF10), PSSI_D3 (AF10), TIM17_CH1 (AF14)
A3PB8ввод-выводDCMI_D6 (AF10), FDCAN1_RX (AF9), I2C1_SCL (AF4), MDF1_CCK0 (AF5), PSSI_D6 (AF10), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
A4PH3-BOOT0ввод-вывод—
A5PD7ввод-выводLPTIM4_OUT (AF13), MDF1_CKI1 (AF6), OCTOSPI1_IO7 (AF10)
A6PD5ввод-выводOCTOSPI1_IO5 (AF10), SPI2_RDY (AF5)
A7PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP1_INP, DCMI_D12 (AF10), DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), PSSI_D12 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7)
A8PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP1_INP, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A9PA15 (JTDI)ввод-выводADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI (AF0), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), USART3_DE (AF7), USART3_RTS (AF7)
A10PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10)
A11PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
A12PA12ввод-выводFDCAN1_TX (AF9), OCTOSPI1_NCS (AF6), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
B1PE4ввод-выводDCMI_D4 (AF10), DEBUG_TRACED1 (AF0), PSSI_D4 (AF10), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), TAMP_IN7, TAMP_OUT8, TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
B2PE2ввод-выводDEBUG_TRACECLK (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
B3PB9ввод-выводDAC1_EXTI9, DCMI_D7 (AF10), FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), PSSI_D7 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
B4PB7ввод-выводDCMI_VSYNC (AF10), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PSSI_RDY (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
B5PB6ввод-выводCOMP1_INP, DCMI_D5 (AF10), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), PSSI_D5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7)
B6PD6ввод-выводDCMI_D10 (AF4), MDF1_SDI1 (AF6), OCTOSPI1_IO6 (AF10), PSSI_D10 (AF4), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5)
B7PD4ввод-выводMDF1_CKI0 (AF6), OCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5)
B8PD3ввод-выводDCMI_D5 (AF4), MDF1_SDI0 (AF6), OCTOSPI1_NCS (AF10), PSSI_D5 (AF4), SPI2_MISO (AF5), SPI2_SCK (AF3)
B9PD1ввод-выводFDCAN1_TX (AF9), SPI2_SCK (AF5)
B10PC12ввод-выводDCMI_D9 (AF10), DEBUG_TRACED3 (AF0), PSSI_D9 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
B11PC10ввод-выводADF1_CCK1 (AF3), DCMI_D8 (AF10), DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), PSSI_D8 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
B12PA11ввод-выводADC1_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM
C1PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
C2PE5ввод-выводDCMI_D6 (AF10), DEBUG_TRACED2 (AF0), PSSI_D6 (AF10), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TAMP_IN8, TAMP_OUT7, TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
C3PE0ввод-выводDCMI_D2 (AF10), PSSI_D2 (AF10), TIM16_CH1 (AF14), TIM4_ETR (AF2)
C4VDDпитание—
C5PB5ввод-выводDCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PSSI_D10 (AF10), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
C8PD2ввод-выводDCMI_D11 (AF10), DEBUG_TRACED2 (AF0), LPTIM4_ETR (AF13), PSSI_D11 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
C9PD0ввод-выводFDCAN1_RX (AF9), SPI2_NSS (AF5), TIM8_CH4N (AF3)
C10PC11ввод-выводADC1_EXTI11, ADF1_SDI0 (AF3), DCMI_D2 (AF4), DCMI_D4 (AF10), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), PSSI_D2 (AF4), PSSI_D4 (AF10), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
C11VDDUSBпитание—
C12PA10ввод-выводCRS_SYNC (AF0), DCMI_D1 (AF5), LPTIM2_IN2 (AF2), PSSI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
D1PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PE6ввод-выводDCMI_D7 (AF10), DEBUG_TRACED3 (AF0), PSSI_D7 (AF10), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), TAMP_IN3, TAMP_OUT6, TIM3_CH4 (AF2)
D3VSSпитание—
D10PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), PSSI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
D11PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_SOF (AF10)
D12PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), PSSI_D3 (AF4), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10)
E1PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT
E2VBATпитание—
E3VSSпитание—
E10PC8ввод-выводDCMI_D2 (AF10), LPTIM3_CH1 (AF14), PSSI_D2 (AF10), PWR_SRDSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
E11PC7ввод-выводDCMI_D1 (AF10), LPTIM2_CH2 (AF14), PSSI_D1 (AF10), PWR_CDSTOP (AF0), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
E12PC6ввод-выводDCMI_D0 (AF10), PSSI_D0 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
F1PH0-OSC_INввод-выводRCC_OSC_IN
F2VSSпитание—
F11VSSпитание—
F12VSSпитание—
G1PH1-OSC_OUTввод-выводRCC_OSC_OUT
G2VDDпитание—
G11VDDпитание—
G12VDDпитание—
H1PC0ввод-выводADC1_IN1, ADC4_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5)
H2NRSTсброс—
H3VDDпитание—
H10PD15ввод-выводADC1_EXTI15, ADC4_EXTI15, LPTIM3_CH2 (AF14), TIM4_CH4 (AF2)
H11PD14ввод-выводLPTIM3_CH1 (AF14), TIM4_CH3 (AF2)
H12PD13ввод-выводADC4_IN17, I2C4_SDA (AF4), LPTIM2_CH1 (AF14), LPTIM4_IN1 (AF13), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
J1VSSAпитание—
J2PC1ввод-выводADC1_IN2, ADC4_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
J3PC2ввод-выводADC1_IN3, ADC4_IN3, LPTIM1_IN2 (AF1), MDF1_CCK1 (AF6), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
J10PD12ввод-выводADC4_IN16, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
J11PD11ввод-выводADC1_EXTI11, ADC4_IN15, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9), USART3_CTS (AF7)
J12PD10ввод-выводLPTIM2_CH2 (AF2), LPTIM3_ETR (AF14), TSC_G6_IO1 (AF9), USART3_CK (AF7)
K1VREF-питание—
K2PC3ввод-выводADC1_IN4, ADC4_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
K3PA2ввод-выводADC1_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2)
K4PA5ввод-выводADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), PSSI_D14 (AF4), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7)
K5PC4ввод-выводADC1_IN13, ADC4_IN22, COMP1_INM, OCTOSPI1_IO7 (AF10), USART3_TX (AF7)
K8PD9ввод-выводDAC1_EXTI9, DCMI_PIXCLK (AF10), LPTIM2_IN2 (AF2), LPTIM3_IN1 (AF14), PSSI_PDCK (AF10), USART3_RX (AF7)
K9PD8ввод-выводDCMI_HSYNC (AF10), PSSI_DE (AF10), USART3_TX (AF7)
K10PB15ввод-выводADC1_EXTI15, ADC4_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3)
K11PB14ввод-выводI2C2_SDA (AF4), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
K12PB13ввод-выводI2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), MDF1_CKI1 (AF6), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
L1VREF+служебныйVREFBUF_OUT
L2PA0ввод-выводADC1_IN5, AUDIOCLK (AF13), OCTOSPI1_NCS (AF10), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8)
L3PA3ввод-выводADC1_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2)
L4PA6ввод-выводADC1_IN11, ADC4_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), PSSI_PDCK (AF4), PWR_CDSTOP (AF0), PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART3_CTS (AF7)
L5PC5ввод-выводADC1_IN14, ADC4_IN23, COMP1_INP, PSSI_D15 (AF4), PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TAMP_OUT5, TIM1_CH4N (AF1), USART3_RX (AF7)
L6PB2ввод-выводADC1_IN17, COMP1_INP, I2C3_SMBA (AF4), LPTIM1_CH1 (AF1), MDF1_CKI0 (AF6), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF3)
L7PE8ввод-выводPWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
L8PE10ввод-выводADF1_SDI0 (AF3), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
L9PE12ввод-выводOCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
L10PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
L11VCAPпитание—
L12PB12ввод-выводI2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI1 (AF6), OCTOSPI1_NCLK (AF10), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)
M1VDDAпитание—
M2PA1ввод-выводADC1_IN6, I2C1_SMBA (AF4), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8)
M3PA4ввод-выводADC1_IN9, ADC4_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PSSI_DE (AF10), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6)
M4PA7ввод-выводADC1_IN12, ADC4_IN20, I2C3_SCL (AF4), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), PWR_SRDSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7)
M5PB0ввод-выводADC1_IN15, ADC4_IN18, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
M6PB1ввод-выводADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI0 (AF6), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
M7PE7ввод-выводPWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1)
M8PE9ввод-выводADF1_CCK0 (AF3), DAC1_EXTI9, MDF1_CCK0 (AF6), OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
M9PE11ввод-выводADC1_EXTI11, OCTOSPI1_NCS (AF10), SPI1_RDY (AF5), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
M10PE13ввод-выводOCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
M11PE14ввод-выводOCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1)
M12PE15ввод-выводADC1_EXTI15, ADC4_EXTI15, OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_CH4N (AF3)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE2резервное питание: часы реального времени и резервные регистры
VCAPL11вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDC4, G2, G11, G12, H3питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VDDUSBC11питание приёмопередатчика USB
VREF-K1нижнее опорное напряжение АЦП
VSSD3, E3, F2, F11, F12общий провод (земля)
VSSAJ1общий провод аналоговой части
NRSTH2сброс, активный уровень — низкий
VREF+L1верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U535VCIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U535VCSTM32U535VCIx256 КБ274 КБ

Линейка STM32U5x5, семейство STM32U5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U535VEIxSTM32U5x5100 из 100выводы совпадают полностьюфлеш-память до 256 и 512 КБ
STM32U545VEIxSTM32U5x5100 из 100выводы совпадают полностьютолько у него: AES, PKA; флеш-память до 256 и 512 КБ
STM32L433VCSTM32L4x399 из 100L11: VCAP → PB11только у этого: ADC4, ADF1, CORDIC, DCMI, FDCAN1, FMAC, HASH, I2C4, LPTIM3, LPTIM4, MDF1, OCTOSPI1, PSSI, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, UART5, USB_DRD_FS, VREFBUF; только у него: CAN1, COMP2, LCD, QUADSPI, SWPMI1, USART2, USB; ОЗУ 274 и 64 КБ
STM32L443VCSTM32L4x399 из 100L11: VCAP → PB11только у этого: ADC4, ADF1, CORDIC, DCMI, FDCAN1, FMAC, HASH, I2C4, LPTIM3, LPTIM4, MDF1, OCTOSPI1, PSSI, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, UART5, USB_DRD_FS, VREFBUF; только у него: AES, CAN1, COMP2, LCD, QUADSPI, SWPMI1, USART2, USB; ОЗУ 274 и 64 КБ
STM32L452VC, STM32L452VESTM32L4x299 из 100L11: VCAP → PB11только у этого: ADC4, ADF1, CORDIC, DCMI, FDCAN1, FMAC, HASH, LPTIM3, LPTIM4, MDF1, OCTOSPI1, PSSI, TIM17, TIM4, TIM5, TIM7, TIM8, UART5, USB_DRD_FS, VREFBUF; только у него: CAN1, COMP2, DFSDM1, QUADSPI, USART2, USB; флеш-память до 256 и 512 КБ; ОЗУ 274 и 160 КБ
STM32L462VESTM32L4x299 из 100L11: VCAP → PB11только у этого: ADC4, ADF1, CORDIC, DCMI, FDCAN1, FMAC, HASH, LPTIM3, LPTIM4, MDF1, OCTOSPI1, PSSI, TIM17, TIM4, TIM5, TIM7, TIM8, UART5, USB_DRD_FS, VREFBUF; только у него: AES, CAN1, COMP2, DFSDM1, QUADSPI, USART2, USB; флеш-память до 256 и 512 КБ; ОЗУ 274 и 160 КБ
STM32U375VEIxSTM32U3x599 из 100H2: NRST → NRST (NRST)только у этого: ADC4, CORDIC, DCMI, FMAC, I2C4, MDF1, PSSI, TIM5, TIM8, USB_DRD_FS; только у него: ADC2, COMP2, I3C1, I3C2, OPAMP2, USB; флеш-память до 256 и 512 КБ; ОЗУ 274 и 256 КБ
STM32U375VGIxSTM32U3x599 из 100H2: NRST → NRST (NRST)только у этого: ADC4, CORDIC, DCMI, FMAC, I2C4, MDF1, PSSI, TIM5, TIM8, USB_DRD_FS; только у него: ADC2, COMP2, I3C1, I3C2, OPAMP2, USB; флеш-память до 256 и 1024 КБ; ОЗУ 274 и 256 КБ
STM32U385VGIxSTM32U3x599 из 100H2: NRST → NRST (NRST)только у этого: ADC4, CORDIC, DCMI, FMAC, I2C4, MDF1, PSSI, TIM5, TIM8, USB_DRD_FS; только у него: ADC2, AES, COMP2, I3C1, I3C2, OPAMP2, PKA, USB; флеш-память до 256 и 1024 КБ; ОЗУ 274 и 256 КБ
STM32L431VCSTM32L4x198 из 100C11: VDDUSB → VDD; L11: VCAP → PB11только у этого: ADC4, ADF1, CORDIC, DCMI, FDCAN1, FMAC, HASH, I2C4, LPTIM3, LPTIM4, MDF1, OCTOSPI1, PSSI, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, UART5, USB_DRD_FS, VREFBUF; только у него: CAN1, COMP2, QUADSPI, SWPMI1, USART2; ОЗУ 274 и 64 КБ
STM32L451VC, STM32L451VESTM32L4x198 из 100C11: VDDUSB → VDD; L11: VCAP → PB11только у этого: ADC4, ADF1, CORDIC, DCMI, FDCAN1, FMAC, HASH, LPTIM3, LPTIM4, MDF1, OCTOSPI1, PSSI, TIM17, TIM4, TIM5, TIM7, TIM8, UART5, USB_DRD_FS, VREFBUF; только у него: CAN1, COMP2, DFSDM1, QUADSPI, USART2; флеш-память до 256 и 512 КБ; ОЗУ 274 и 160 КБ
STM32L151V8Hx, STM32L151VBHxSTM32L151/15296 из 100A4: PH3 → BOOT0; C11: VDDUSB → PH2; E2: VBAT → VLCD; L11: VCAP → PB11только у этого: ADC1, ADC4, ADF1, CORDIC, DAC1, DCMI, FDCAN1, FMAC, HASH, I2C3, I2C4, IRTIM, LPTIM1, LPTIM2, LPTIM3, LPTIM4, LPUART1, MDF1, OCTOSPI1, OPAMP1, PSSI, RNG, SAI1, SDMMC1, SPI3, TIM1, TIM15, TIM16, TIM17, TIM5, TIM8, TSC, UART4, UART5, USB_DRD_FS, VREFBUF; только у него: ADC, COMP2, DAC, TIM10, TIM11, TIM9, USART2, USB; флеш-память до 256 и 128 КБ; ОЗУ 274 и 16 КБ

Частые вопросы

На каких выводах USART1 у STM32U535VCIx?

В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7).

Где у STM32U535VCIx выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик A11, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U535VCIx?

I2C1_SCL — PB8 (шарик A3, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (шарик A8, AF4) или PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4).

Сколько выводов ввода-вывода у STM32U535VCIx в корпусе UFBGA100?

82 из 100. Ещё 16 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
