STM32L451VC и STM32L451VE в корпусе UFBGA100: распиновка
STM32L451VC и STM32L451VE — микроконтроллеры STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 256 и 512 КБ флеш-памяти и 160 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 83 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 80 МГц
- Флеш-память
- 256 и 512 КБ
- ОЗУ
- 160 КБ
- Корпус
- UFBGA100, 100 шариков
- Линий ввода-вывода
- 83
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

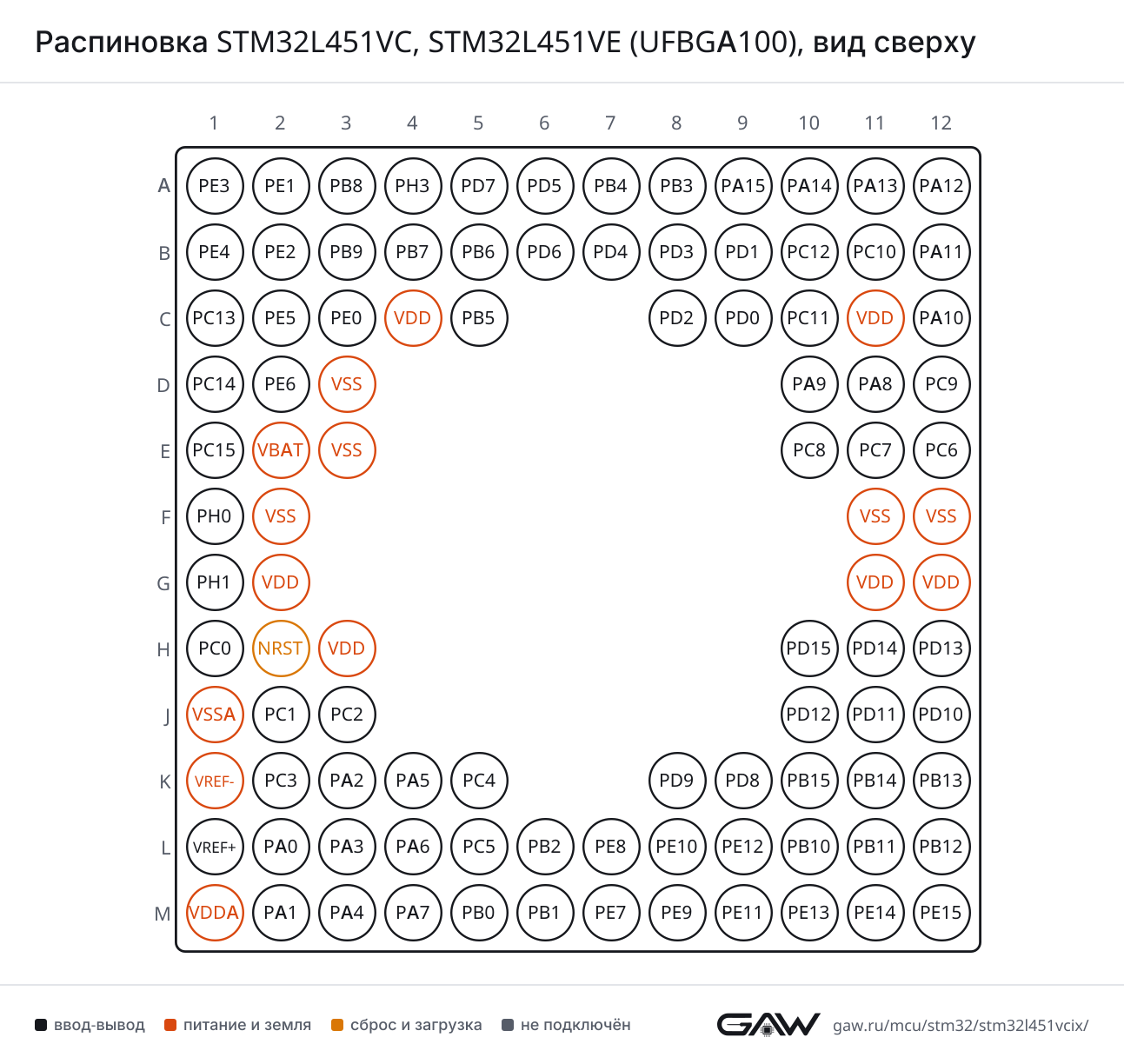

Схема корпуса UFBGA100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (C5, AF7), PA8 (D11, AF7) |
| CTS | PB4 (NJTRST) (A7, AF7), PA11 (B12, AF7) | |
| DE | PB3 (JTDO/TRACESWO) (A8, AF7), PA12 (A12, AF7) | |
| RTS | PB3 (JTDO/TRACESWO) (A8, AF7), PA12 (A12, AF7) | |
| RX | PB7 (B4, AF7), PA10 (C12, AF7) | |
| TX | PB6 (B5, AF7), PA9 (D10, AF7) | |
| USART2 | CK | PD7 (A5, AF7), PA4 (M3, AF7) |
| CTS | PD3 (B8, AF7), PA0 (L2, AF7) | |
| DE | PD4 (B7, AF7), PA1 (M2, AF7) | |
| RTS | PD4 (B7, AF7), PA1 (M2, AF7) | |
| RX | PA15 (JTDI) (A9, AF3), PD6 (B6, AF7), PA3 (L3, AF7) | |
| TX | PD5 (A6, AF7), PA2 (K3, AF7) | |
| USART3 | CK | PC12 (B10, AF7), PD10 (J12, AF7), PB12 (L12, AF7), PB0 (M5, AF7) |
| CTS | PD11 (J11, AF7), PB13 (K12, AF7), PA6 (L4, AF7) | |
| DE | PA15 (JTDI) (A9, AF7), PD2 (C8, AF7), PD12 (J10, AF7), PB14 (K11, AF7), PB1 (M6, AF7) | |
| RTS | PA15 (JTDI) (A9, AF7), PD2 (C8, AF7), PD12 (J10, AF7), PB14 (K11, AF7), PB1 (M6, AF7) | |
| RX | PC11 (C10, AF7), PD9 (K8, AF7), PC5 (L5, AF7), PB11 (L11, AF7) | |
| TX | PC10 (B11, AF7), PC4 (K5, AF7), PD8 (K9, AF7), PB10 (L10, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (B4, AF8) |
| DE | PA15 (JTDI) (A9, AF8) | |
| RTS | PA15 (JTDI) (A9, AF8) | |
| RX | PC11 (C10, AF8), PA1 (M2, AF8) | |
| TX | PC10 (B11, AF8), PA0 (L2, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB13 (K12, AF8), PA6 (L4, AF8) |
| DE | PB12 (L12, AF8), PB1 (M6, AF8) | |
| RTS | PB12 (L12, AF8), PB1 (M6, AF8) | |
| RX | PC0 (H1, AF8), PA3 (L3, AF8), PB10 (L10, AF8) | |
| TX | PC1 (J2, AF8), PA2 (K3, AF8), PB11 (L11, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (A7, AF5), PA11 (B12, AF5), PA6 (L4, AF5), PE14 (M11, AF5) |
| MOSI | PA12 (A12, AF5), PB5 (C5, AF5), PA7 (M4, AF5), PE15 (M12, AF5) | |
| NSS | PA15 (JTDI) (A9, AF5), PE12 (L9, AF5), PA4 (M3, AF5), PB0 (M5, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (A8, AF5), PA5 (K4, AF5), PA1 (M2, AF5), PE13 (M10, AF5) | |
| SPI2 | MISO | PD3 (B8, AF5), PC2 (J3, AF5), PB14 (K11, AF5) |
| MOSI | PD4 (B7, AF5), PC3 (K2, AF5), PB15 (K10, AF5) | |
| NSS | PB9 (B3, AF5), PD0 (C9, AF5), PB12 (L12, AF5) | |
| SCK | PD1 (B9, AF5), PB13 (K12, AF5), PB10 (L10, AF5) | |
| SPI3 | MISO | PB4 (NJTRST) (A7, AF6), PC11 (C10, AF6) |
| MOSI | PC12 (B10, AF6), PB5 (C5, AF6) | |
| NSS | PA15 (JTDI) (A9, AF6), PA4 (M3, AF6) | |
| SCK | PB3 (JTDO/TRACESWO) (A8, AF6), PC10 (B11, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A3, AF4), PB6 (B5, AF4), PA9 (D10, AF4) |
| SDA | PB9 (B3, AF4), PB7 (B4, AF4), PA10 (C12, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (A10, AF4), PB5 (C5, AF4), PA1 (M2, AF4) | |
| I2C2 | SCL | PB13 (K12, AF4), PB10 (L10, AF4) |
| SDA | PB14 (K11, AF4), PB11 (L11, AF4) | |
| SMBA | PB12 (L12, AF4) | |
| I2C3 | SCL | PC0 (H1, AF4), PA7 (M4, AF4) |
| SDA | PB4 (NJTRST) (A7, AF4), PC1 (J2, AF4) | |
| SMBA | PB2 (L6, AF4) | |
| I2C4 | SCL | PB6 (B5, AF5), PC0 (H1, AF2), PD12 (J10, AF4), PB10 (L10, AF3) |
| SDA | PB7 (B4, AF5), PD13 (H12, AF4), PC1 (J2, AF2), PB11 (L11, AF3) | |
| SMBA | PA14 (JTCK/SWCLK) (A10, AF5), PD11 (J11, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PB8 (A3, AF9), PA11 (B12, AF9), PB5 (C5, AF3), PD0 (C9, AF9), PB12 (L12, AF10) |
| TX | PA12 (A12, AF9), PB9 (B3, AF9), PB6 (B5, AF8), PD1 (B9, AF9), PB13 (K12, AF10) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CK | PC12 (B10, AF12) |
| CMD | PD2 (C8, AF12) | |
| D0 | PC8 (E10, AF12) | |
| D1 | PC9 (D12, AF12) | |
| D2 | PC10 (B11, AF12) | |
| D3 | PC11 (C10, AF12) | |
| D4 | PB8 (A3, AF12) | |
| D5 | PB9 (B3, AF12) | |
| D6 | PC6 (E12, AF12) | |
| D7 | PC7 (E11, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PE12 (L9, AF10), PB1 (M6, AF10) |
| BK1_IO1 | PB0 (M5, AF10), PE13 (M10, AF10) | |
| BK1_IO2 | PA7 (M4, AF10), PE14 (M11, AF10) | |
| BK1_IO3 | PA6 (L4, AF10), PE15 (M12, AF10) | |
| BK1_NCS | PA2 (K3, AF10), PB11 (L11, AF10), PE11 (M9, AF10) | |
| BK2_IO0 | PD4 (B7, AF10) | |
| BK2_IO1 | PD5 (A6, AF10) | |
| BK2_IO2 | PD6 (B6, AF10) | |
| BK2_IO3 | PD7 (A5, AF10) | |
| BK2_NCS | PD3 (B8, AF10) | |
| CLK | PA3 (L3, AF10), PE10 (L8, AF10), PB10 (L10, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | EXTCLK | PA0 (L2, AF13), PB0 (M5, AF13) |
| FS_A | PE4 (B1, AF13), PB9 (B3, AF13), PA9 (D10, AF13), PB12 (L12, AF13) | |
| FS_B | PA14 (JTCK/SWCLK) (A10, AF13), PB6 (B5, AF13), PA4 (M3, AF13), PE9 (M8, AF13) | |
| MCLK_A | PB8 (A3, AF13), PE2 (B2, AF13), PB14 (K11, AF13), PA3 (L3, AF13) | |
| MCLK_B | PB4 (NJTRST) (A7, AF13), PE10 (L8, AF13) | |
| SCK_A | PE5 (C2, AF13), PA8 (D11, AF13), PB13 (K12, AF13), PB10 (L10, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (A8, AF13), PE8 (L7, AF13) | |
| SD_A | PD6 (B6, AF13), PA10 (C12, AF13), PE6 (D2, AF13), PC3 (K2, AF13), PB15 (K10, AF13) | |
| SD_B | PE3 (A1, AF13), PA13 (JTMS/SWDIO) (A11, AF13), PB5 (C5, AF13), PE7 (M7, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (B12), PC11 (C10), PD11 (J11), PB11 (L11), PE11 (M9) |
| EXTI15 | PA15 (JTDI) (A9), PC15-OSC32_OUT (E1), PD15 (H10), PB15 (K10), PE15 (M12) | |
| IN1 | PC0 (H1) | |
| IN2 | PC1 (J2) | |
| IN3 | PC2 (J3) | |
| IN4 | PC3 (K2) | |
| IN5 | PA0 (L2) | |
| IN6 | PA1 (M2) | |
| IN7 | PA2 (K3) | |
| IN8 | PA3 (L3) | |
| IN9 | PA4 (M3) | |
| IN10 | PA5 (K4) | |
| IN11 | PA6 (L4) | |
| IN12 | PA7 (M4) | |
| IN13 | PC4 (K5) | |
| IN14 | PC5 (L5) | |
| IN15 | PB0 (M5) | |
| IN16 | PB1 (M6) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (B3), PA9 (D10), PC9 (D12), PD9 (K8), PE9 (M8) |
| OUT1 | PA4 (M3) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA5 (K4), PC4 (K5), PA0 (L2), PA4 (M3), PB1 (M6) |
| INP | PC5 (L5), PB2 (L6), PA1 (M2) | |
| OUT | PA11 (B12, AF6), PA0 (L2, AF12), PA6 (L4, AF6), PB10 (L10, AF12), PB0 (M5, AF12) | |
| COMP2 | INM | PB3 (JTDO/TRACESWO) (A8), PB7 (B4), PA2 (K3), PA5 (K4), PA4 (M3) |
| INP | PB4 (NJTRST) (A7), PB6 (B5), PA3 (L3) | |
| OUT | PB5 (C5, AF12), PA2 (K3, AF12), PB11 (L11, AF12), PA7 (M4, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (M2) |
| VINP | PA0 (L2) | |
| VOUT | PA3 (L3) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (L1) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (L4, AF1), PB12 (L12, AF1), PE15 (M12, AF1) |
| BKIN_COMP1 | PE15 (M12, AF3) | |
| BKIN_COMP2 | PA6 (L4, AF12), PB12 (L12, AF3) | |
| BKIN2 | PA11 (B12, AF2), PE14 (M11, AF2) | |
| BKIN2_COMP1 | PA11 (B12, AF12) | |
| BKIN2_COMP2 | PE14 (M11, AF3) | |
| CH1 | PA8 (D11, AF1), PE9 (M8, AF1) | |
| CH1N | PB13 (K12, AF1), PE8 (L7, AF1), PA7 (M4, AF1) | |
| CH2 | PA9 (D10, AF1), PE11 (M9, AF1) | |
| CH2N | PB14 (K11, AF1), PE10 (L8, AF1), PB0 (M5, AF1) | |
| CH3 | PA10 (C12, AF1), PE13 (M10, AF1) | |
| CH3N | PB15 (K10, AF1), PE12 (L9, AF1), PB1 (M6, AF1) | |
| CH4 | PA11 (B12, AF1), PE14 (M11, AF1) | |
| ETR | PA12 (A12, AF1), PE7 (M7, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (A9, AF1), PA5 (K4, AF1), PA0 (L2, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (A8, AF1), PA1 (M2, AF1) | |
| CH3 | PA2 (K3, AF1), PB10 (L10, AF1) | |
| CH4 | PA3 (L3, AF1), PB11 (L11, AF1) | |
| ETR | PA15 (JTDI) (A9, AF2), PA5 (K4, AF2), PA0 (L2, AF14) | |
| TIM3 | CH1 | PE3 (A1, AF2), PB4 (NJTRST) (A7, AF2), PC6 (E12, AF2), PA6 (L4, AF2) |
| CH2 | PE4 (B1, AF2), PB5 (C5, AF2), PC7 (E11, AF2), PA7 (M4, AF2) | |
| CH3 | PE5 (C2, AF2), PC8 (E10, AF2), PB0 (M5, AF2) | |
| CH4 | PE6 (D2, AF2), PC9 (D12, AF2), PB1 (M6, AF2) | |
| ETR | PE2 (B2, AF2), PD2 (C8, AF2) | |
| TIM15 | BKIN | PA9 (D10, AF14), PB12 (L12, AF14) |
| CH1 | PA2 (K3, AF14), PB14 (K11, AF14) | |
| CH1N | PB13 (K12, AF14), PA1 (M2, AF14) | |
| CH2 | PB15 (K10, AF14), PA3 (L3, AF14) | |
| TIM16 | BKIN | PB5 (C5, AF14) |
| CH1 | PB8 (A3, AF14), PE0 (C3, AF14), PA6 (L4, AF14) | |
| CH1N | PB6 (B5, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (B5, AF1), PC3 (K2, AF1) |
| IN1 | PB5 (C5, AF1), PC0 (H1, AF1) | |
| IN2 | PB7 (B4, AF1), PC2 (J3, AF1) | |
| OUT | PA14 (JTCK/SWCLK) (A10, AF1), PC1 (J2, AF1), PB2 (L6, AF1) | |
| LPTIM2 | ETR | PD11 (J11, AF14), PC3 (K2, AF14), PA5 (K4, AF14) |
| IN1 | PC0 (H1, AF14), PD12 (J10, AF14), PB1 (M6, AF14) | |
| OUT | PA8 (D11, AF14), PD13 (H12, AF14), PA4 (M3, AF14) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (C1), PB2 (L6, AF0) |
| OUT_CALIB | PC13 (C1), PB2 (L6, AF0) | |
| REFIN | PB15 (K10, AF0) | |
| TS | PC13 (C1) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (L12, AF9) |
| G1_IO2 | PB13 (K12, AF9) | |
| G1_IO3 | PB14 (K11, AF9) | |
| G1_IO4 | PB15 (K10, AF9) | |
| G2_IO1 | PB4 (NJTRST) (A7, AF9) | |
| G2_IO2 | PB5 (C5, AF9) | |
| G2_IO3 | PB6 (B5, AF9) | |
| G2_IO4 | PB7 (B4, AF9) | |
| G3_IO1 | PA15 (JTDI) (A9, AF9) | |
| G3_IO2 | PC10 (B11, AF9) | |
| G3_IO3 | PC11 (C10, AF9) | |
| G3_IO4 | PC12 (B10, AF9) | |
| G4_IO1 | PC6 (E12, AF9) | |
| G4_IO2 | PC7 (E11, AF9) | |
| G4_IO3 | PC8 (E10, AF9) | |
| G4_IO4 | PC9 (D12, AF9) | |
| G5_IO1 | PE10 (L8, AF9) | |
| G5_IO2 | PE11 (M9, AF9) | |
| G5_IO3 | PE12 (L9, AF9) | |
| G5_IO4 | PE13 (M10, AF9) | |
| G6_IO1 | PD10 (J12, AF9) | |
| G6_IO2 | PD11 (J11, AF9) | |
| G6_IO3 | PD12 (J10, AF9) | |
| G6_IO4 | PD13 (H12, AF9) | |
| G7_IO1 | PE2 (B2, AF9) | |
| G7_IO2 | PE3 (A1, AF9) | |
| G7_IO3 | PE4 (B1, AF9) | |
| G7_IO4 | PE5 (C2, AF9) | |
| SYNC | PD2 (C8, AF9), PB10 (L10, AF9) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PD4 (B7, AF6), PB2 (L6, AF6), PB0 (M5, AF6) |
| CKIN1 | PD7 (A5, AF6), PA8 (D11, AF6), PB13 (K12, AF6) | |
| CKIN2 | PB15 (K10, AF6), PE8 (L7, AF6) | |
| CKIN3 | PE5 (C2, AF6), PC6 (E12, AF6) | |
| CKOUT | PC2 (J3, AF6), PA5 (K4, AF6), PE9 (M8, AF6) | |
| DATIN0 | PD3 (B8, AF6), PA7 (M4, AF6), PB1 (M6, AF6) | |
| DATIN1 | PD6 (B6, AF6), PA9 (D10, AF6), PB12 (L12, AF6) | |
| DATIN2 | PB14 (K11, AF6), PE7 (M7, AF6) | |
| DATIN3 | PE4 (B1, AF6), PC7 (E11, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (A10, AF0) |
| JTDI | PA15 (JTDI) (A9, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (A8, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (A11, AF0) | |
| TRACECLK | PE2 (B2, AF0) | |
| TRACED0 | PE3 (A1, AF0), PC1 (J2, AF0) | |
| TRACED1 | PE4 (B1, AF0), PC10 (B11, AF0) | |
| TRACED2 | PE5 (C2, AF0), PD2 (C8, AF0) | |
| TRACED3 | PC12 (B10, AF0), PE6 (D2, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (K3) |
| MCO | PA8 (D11, AF0) | |
| OSC_IN | PH0-OSC_IN (F1) | |
| OSC_OUT | PH1-OSC_OUT (G1) | |
| OSC32_IN | PC14-OSC32_IN (D1) | |
| OSC32_OUT | PC15-OSC32_OUT (E1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (C1) |
| RTC_TAMP2 | PA0 (L2) | |
| RTC_TAMP3 | PE6 (D2) | |
| SYS_WKUP1 | PA0 (L2) | |
| SYS_WKUP2 | PC13 (C1) | |
| SYS_WKUP3 | PE6 (D2) | |
| SYS_WKUP4 | PA2 (K3) | |
| SYS_WKUP5 | PC5 (L5) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PE3 | ввод-вывод | SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| A2 | PE1 | ввод-вывод | — |
| A3 | PB8 | ввод-вывод | CAN1_RX (AF9), I2C1_SCL (AF4), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14) |
| A4 | PH3-BOOT0 (BOOT0) | ввод-вывод | — |
| A5 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), QUADSPI_BK2_IO3 (AF10), USART2_CK (AF7) |
| A6 | PD5 | ввод-вывод | QUADSPI_BK2_IO1 (AF10), USART2_TX (AF7) |
| A7 | PB4 (NJTRST) | ввод-вывод | COMP2_INP, I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7) |
| A8 | PB3 (JTDO/TRACESWO) | ввод-вывод | COMP2_INM, SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| A9 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| A10 | PA14 (JTCK/SWCLK) | ввод-вывод | I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0) |
| A11 | PA13 (JTMS/SWDIO) | ввод-вывод | IR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0) |
| A12 | PA12 | ввод-вывод | CAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| B1 | PE4 | ввод-вывод | DFSDM1_DATIN3 (AF6), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| B2 | PE2 | ввод-вывод | SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9) |
| B3 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC1_EXTI9, I2C1_SDA (AF4), IR_OUT (AF1), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5) |
| B4 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), SYS_PVD_IN, TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| B5 | PB6 | ввод-вывод | CAN1_TX (AF8), COMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| B6 | PD6 | ввод-вывод | DFSDM1_DATIN1 (AF6), QUADSPI_BK2_IO2 (AF10), SAI1_SD_A (AF13), USART2_RX (AF7) |
| B7 | PD4 | ввод-вывод | DFSDM1_CKIN0 (AF6), QUADSPI_BK2_IO0 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7) |
| B8 | PD3 | ввод-вывод | DFSDM1_DATIN0 (AF6), QUADSPI_BK2_NCS (AF10), SPI2_MISO (AF5), USART2_CTS (AF7) |
| B9 | PD1 | ввод-вывод | CAN1_TX (AF9), SPI2_SCK (AF5) |
| B10 | PC12 | ввод-вывод | SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), USART3_CK (AF7) |
| B11 | PC10 | ввод-вывод | SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| B12 | PA11 | ввод-вывод | ADC1_EXTI11, CAN1_RX (AF9), COMP1_OUT (AF6), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7) |
| C1 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| C2 | PE5 | ввод-вывод | DFSDM1_CKIN3 (AF6), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| C3 | PE0 | ввод-вывод | TIM16_CH1 (AF14) |
| C4 | VDD | питание | — |
| C5 | PB5 | ввод-вывод | CAN1_RX (AF3), COMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7) |
| C8 | PD2 | ввод-вывод | SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| C9 | PD0 | ввод-вывод | CAN1_RX (AF9), SPI2_NSS (AF5) |
| C10 | PC11 | ввод-вывод | ADC1_EXTI11, SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| C11 | VDD | питание | — |
| C12 | PA10 | ввод-вывод | I2C1_SDA (AF4), SAI1_SD_A (AF13), TIM1_CH3 (AF1), USART1_RX (AF7) |
| D1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D2 | PE6 | ввод-вывод | RTC_TAMP3, SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2) |
| D3 | VSS | питание | — |
| D10 | PA9 | ввод-вывод | DAC1_EXTI9, DFSDM1_DATIN1 (AF6), I2C1_SCL (AF4), SAI1_FS_A (AF13), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| D11 | PA8 | ввод-вывод | DFSDM1_CKIN1 (AF6), LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7) |
| D12 | PC9 | ввод-вывод | DAC1_EXTI9, SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TSC_G4_IO4 (AF9) |
| E1 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT |
| E2 | VBAT | питание | — |
| E3 | VSS | питание | — |
| E10 | PC8 | ввод-вывод | SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TSC_G4_IO3 (AF9) |
| E11 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF6), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TSC_G4_IO2 (AF9) |
| E12 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TSC_G4_IO1 (AF9) |
| F1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| F2 | VSS | питание | — |
| F11 | VSS | питание | — |
| F12 | VSS | питание | — |
| G1 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| G2 | VDD | питание | — |
| G11 | VDD | питание | — |
| G12 | VDD | питание | — |
| H1 | PC0 | ввод-вывод | ADC1_IN1, I2C3_SCL (AF4), I2C4_SCL (AF2), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8) |
| H2 | NRST | сброс | — |
| H3 | VDD | питание | — |
| H10 | PD15 | ввод-вывод | ADC1_EXTI15 |
| H11 | PD14 | ввод-вывод | — |
| H12 | PD13 | ввод-вывод | I2C4_SDA (AF4), LPTIM2_OUT (AF14), TSC_G6_IO4 (AF9) |
| J1 | VSSA | питание | — |
| J2 | PC1 | ввод-вывод | ADC1_IN2, I2C3_SDA (AF4), I2C4_SDA (AF2), LPTIM1_OUT (AF1), LPUART1_TX (AF8), SYS_TRACED0 (AF0) |
| J3 | PC2 | ввод-вывод | ADC1_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), SPI2_MISO (AF5) |
| J10 | PD12 | ввод-вывод | I2C4_SCL (AF4), LPTIM2_IN1 (AF14), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| J11 | PD11 | ввод-вывод | ADC1_EXTI11, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9), USART3_CTS (AF7) |
| J12 | PD10 | ввод-вывод | TSC_G6_IO1 (AF9), USART3_CK (AF7) |
| K1 | VREF- | питание | — |
| K2 | PC3 | ввод-вывод | ADC1_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| K3 | PA2 | ввод-вывод | ADC1_IN7, COMP2_INM, COMP2_OUT (AF12), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7) |
| K4 | PA5 | ввод-вывод | ADC1_IN10, COMP1_INM, COMP2_INM, DFSDM1_CKOUT (AF6), LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2) |
| K5 | PC4 | ввод-вывод | ADC1_IN13, COMP1_INM, USART3_TX (AF7) |
| K8 | PD9 | ввод-вывод | DAC1_EXTI9, USART3_RX (AF7) |
| K9 | PD8 | ввод-вывод | USART3_TX (AF7) |
| K10 | PB15 | ввод-вывод | ADC1_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9) |
| K11 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), SAI1_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| K12 | PB13 | ввод-вывод | CAN1_TX (AF10), DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7) |
| L1 | VREF+ | служебный | VREFBUF_OUT |
| L2 | PA0 | ввод-вывод | ADC1_IN5, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_TX (AF8), USART2_CTS (AF7) |
| L3 | PA3 | ввод-вывод | ADC1_IN8, COMP2_INP, LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7) |
| L4 | PA6 | ввод-вывод | ADC1_IN11, COMP1_OUT (AF6), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), USART3_CTS (AF7) |
| L5 | PC5 | ввод-вывод | ADC1_IN14, COMP1_INP, SYS_WKUP5, USART3_RX (AF7) |
| L6 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0) |
| L7 | PE8 | ввод-вывод | DFSDM1_CKIN2 (AF6), SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| L8 | PE10 | ввод-вывод | QUADSPI_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| L9 | PE12 | ввод-вывод | QUADSPI_BK1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| L10 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| L11 | PB11 | ввод-вывод | ADC1_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7) |
| L12 | PB12 | ввод-вывод | CAN1_RX (AF10), DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| M1 | VDDA | питание | — |
| M2 | PA1 | ввод-вывод | ADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| M3 | PA4 | ввод-вывод | ADC1_IN9, COMP1_INM, COMP2_INM, DAC1_OUT1, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| M4 | PA7 | ввод-вывод | ADC1_IN12, COMP2_OUT (AF12), DFSDM1_DATIN0 (AF6), I2C3_SCL (AF4), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2) |
| M5 | PB0 | ввод-вывод | ADC1_IN15, COMP1_OUT (AF12), DFSDM1_CKIN0 (AF6), QUADSPI_BK1_IO1 (AF10), SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), USART3_CK (AF7) |
| M6 | PB1 | ввод-вывод | ADC1_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| M7 | PE7 | ввод-вывод | DFSDM1_DATIN2 (AF6), SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| M8 | PE9 | ввод-вывод | DAC1_EXTI9, DFSDM1_CKOUT (AF6), SAI1_FS_B (AF13), TIM1_CH1 (AF1) |
| M9 | PE11 | ввод-вывод | ADC1_EXTI11, QUADSPI_BK1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| M10 | PE13 | ввод-вывод | QUADSPI_BK1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| M11 | PE14 | ввод-вывод | QUADSPI_BK1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP2 (AF3), TIM1_CH4 (AF1) |
| M12 | PE15 | ввод-вывод | ADC1_EXTI15, QUADSPI_BK1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF3) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | E2 | резервное питание: часы реального времени и резервные регистры |
| VDD | C4, C11, G2, G11, G12, H3 | питание цифровой части и линий ввода-вывода |
| VDDA | M1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF- | K1 | нижнее опорное напряжение АЦП |
| VSS | D3, E3, F2, F11, F12 | общий провод (земля) |
| VSSA | J1 | общий провод аналоговой части |
| NRST | H2 | сброс, активный уровень — низкий |
| VREF+ | L1 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX эта группа называется STM32L451V(C-E)Ix: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L451VC | STM32L451VCIx | 256 КБ | 160 КБ |
| STM32L451VE | STM32L451VEIx | 512 КБ | 160 КБ |
Линейка STM32L4x1, семейство STM32L4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L431VC | STM32L4x1 | 100 из 100 | выводы совпадают полностьютолько у этого: DFSDM1, I2C4, TIM3, UART4; только у него: SWPMI1, TIM7; флеш-память до 512 и 256 КБ; ОЗУ 160 и 64 КБ |
| STM32L433VC | STM32L4x3 | 99 из 100 | C11: VDD → VDDUSBтолько у этого: DFSDM1, I2C4, TIM3, UART4; только у него: LCD, SWPMI1, TIM7, USB; флеш-память до 512 и 256 КБ; ОЗУ 160 и 64 КБ |
| STM32L443VC | STM32L4x3 | 99 из 100 | C11: VDD → VDDUSBтолько у этого: DFSDM1, I2C4, TIM3, UART4; только у него: AES, LCD, SWPMI1, TIM7, USB; флеш-память до 512 и 256 КБ; ОЗУ 160 и 64 КБ |
| STM32L452VC, STM32L452VE | STM32L4x2 | 99 из 100 | C11: VDD → VDDUSBтолько у него: USB |
| STM32L462VE | STM32L4x2 | 99 из 100 | C11: VDD → VDDUSBтолько у него: AES, USB |
| STM32U356VCIx | STM32U3x6 | 98 из 100 | C11: VDD → VDDUSB; L11: PB11 → VCAP |
| STM32U356VEIx | STM32U3x6 | 98 из 100 | C11: VDD → VDDUSB; L11: PB11 → VCAP |
| STM32U366VEIx | STM32U3x6 | 98 из 100 | C11: VDD → VDDUSB; L11: PB11 → VCAP |
| STM32U535VCIx | STM32U5x5 | 98 из 100 | C11: VDD → VDDUSB; L11: PB11 → VCAP |
| STM32U535VEIx | STM32U5x5 | 98 из 100 | C11: VDD → VDDUSB; L11: PB11 → VCAP |
| STM32U545VEIx | STM32U5x5 | 98 из 100 | C11: VDD → VDDUSB; L11: PB11 → VCAP |
| STM32L151V8Hx, STM32L151VBHx | STM32L151/152 | 97 из 100 | A4: PH3 → BOOT0; C11: VDD → PH2; E2: VBAT → VLCDтолько у этого: ADC1, CAN1, DAC1, DFSDM1, I2C3, I2C4, IRTIM, LPTIM1, LPTIM2, LPUART1, OPAMP1, QUADSPI, RNG, SAI1, SDMMC1, SPI3, TIM1, TIM15, TIM16, TSC, UART4; только у него: ADC, DAC, TIM10, TIM11, TIM4, TIM7, TIM9, USB; частота до 80 и 32 МГц; флеш-память до 512 и 128 КБ; ОЗУ 160 и 16 КБ |
Частые вопросы
На каких выводах USART1 у STM32L451VC?
В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7).
Где у STM32L451VC выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик A11, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L451VC?
I2C1_SCL — PB8 (шарик A3, AF4) или PB6 (шарик B5, AF4) или PA9 (шарик D10, AF4), I2C1_SDA — PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4) или PA10 (шарик C12, AF4).
Сколько выводов ввода-вывода у STM32L451VC в корпусе UFBGA100?
83 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32L451VC и STM32L451VE?
Объёмом памяти: STM32L451VC — 256 КБ флеш-памяти и 160 КБ ОЗУ, STM32L451VE — 512 КБ флеш-памяти и 160 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32L451VC?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L4Cortex-M4 до 80 МГц с режимами низкого потребления: L4x1–L4x6 — линейки, MSI, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
