STM32L442KC в корпусе UFQFPN32: распиновка

STM32L442KC — микроконтроллер STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 256 КБ флеш-памяти и 64 КБ ОЗУ. Корпус UFQFPN32 — 32 вывода, из них 26 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Ядро
Cortex-M4
Частота ядра
до 80 МГц
Флеш-память
256 КБ
ОЗУ
64 КБ
Корпус
UFQFPN32, 32 вывода
Линий ввода-вывода
26
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

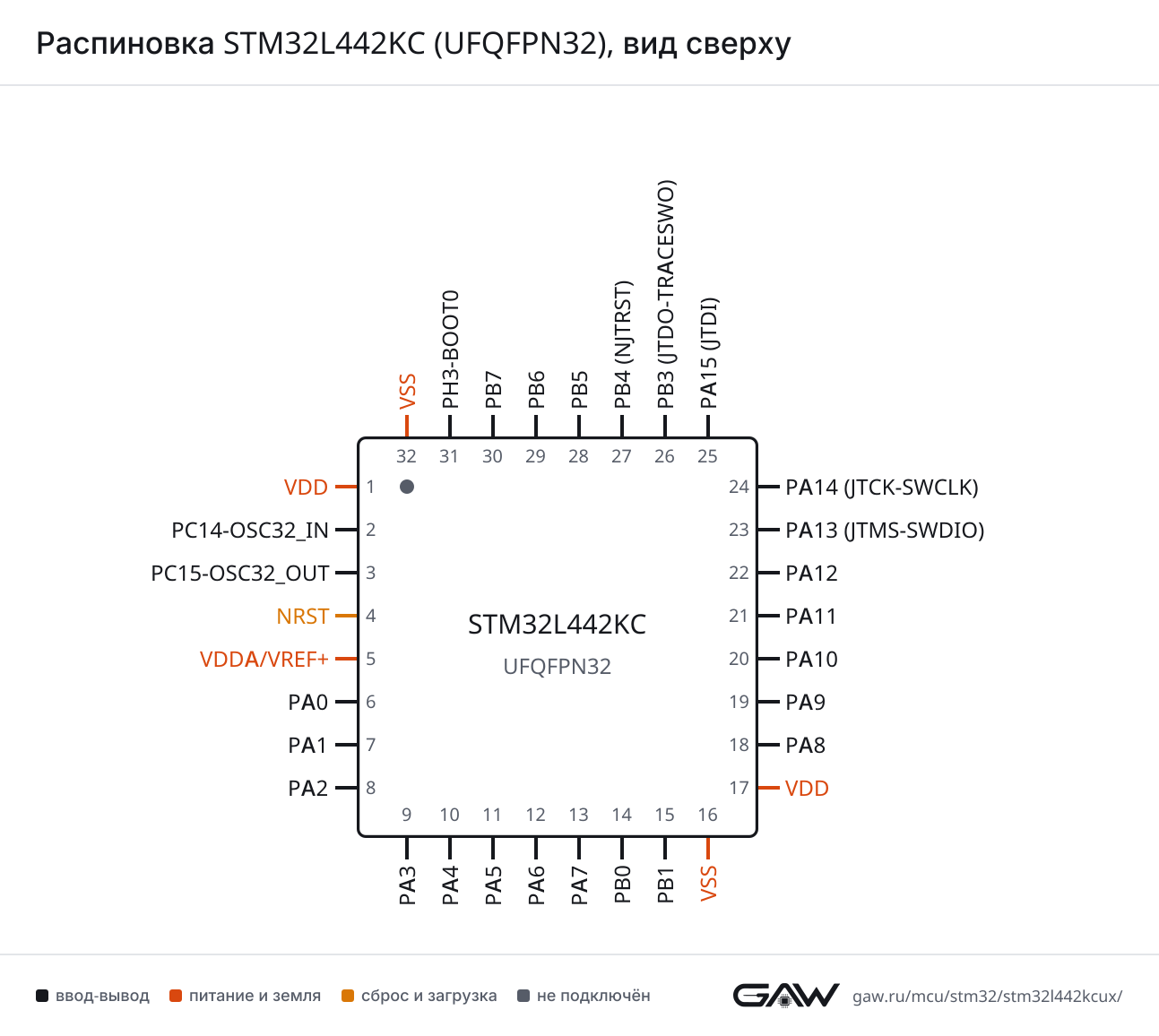

Распиновка STM32L442KC в корпусе UFQFPN32, вид сверхуSTM32L442KCUFQFPN32, вид сверхуVDD — вывод 11VDDPC14-OSC32_IN — вывод 2: RCC_OSC32_IN2PC14-OSC32_INPC15-OSC32_OUT — вывод 3: ADC1_EXTI15, RCC_OSC32_OUT3PC15-OSC32_OUTNRST — вывод 44NRSTVDDA/VREF+ — вывод 55VDDA/VREF+PA0 — вывод 6: ADC1_IN5, COMP1_INM, COMP1_OUT, OPAMP1_VINP, RCC_CK_IN, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS6PA0PA1 — вывод 7: ADC1_IN6, COMP1_INP, I2C1_SMBA, OPAMP1_VINM, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTS7PA1PA2 — вывод 8: ADC1_IN7, COMP2_INM, COMP2_OUT, LPUART1_TX, QUADSPI_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM15_CH1, TIM2_CH3, USART2_TX8PA2PA3 — вывод 9: ADC1_IN8, COMP2_INP, LPUART1_RX, OPAMP1_VOUT, QUADSPI_CLK, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, USART2_RX9PA3PA4 — вывод 10: ADC1_IN9, COMP1_INM, COMP2_INM, DAC1_OUT1, LPTIM2_OUT, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CK10PA4PA5 — вывод 11: ADC1_IN10, COMP1_INM, COMP2_INM, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR11PA5PA6 — вывод 12: ADC1_IN11, COMP1_OUT, LPUART1_CTS, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM1_BKIN_COMP212PA6PA7 — вывод 13: ADC1_IN12, COMP2_OUT, I2C3_SCL, QUADSPI_BK1_IO2, SPI1_MOSI, TIM1_CH1N13PA7PB0 — вывод 14: ADC1_IN15, COMP1_OUT, QUADSPI_BK1_IO1, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N14PB0PB1 — вывод 15: ADC1_IN16, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, QUADSPI_BK1_IO0, TIM1_CH3N15PB1VSS — вывод 1616VSSVDD — вывод 1717VDDPA8 — вывод 18: LPTIM2_OUT, RCC_MCO, SAI1_SCK_A, SWPMI1_IO, TIM1_CH1, USART1_CK18PA8PA9 — вывод 19: DAC1_EXTI9, I2C1_SCL, SAI1_FS_A, TIM15_BKIN, TIM1_CH2, USART1_TX19PA9PA10 — вывод 20: CRS_SYNC, I2C1_SDA, SAI1_SD_A, TIM1_CH3, USART1_RX20PA10PA11 — вывод 21: ADC1_EXTI11, CAN1_RX, COMP1_OUT, SPI1_MISO, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_CH4, USART1_CTS, USB_DM21PA11PA12 — вывод 22: CAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP22PA12PA13 (JTMS-SWDIO) — вывод 23: IR_OUT, SAI1_SD_B, SWPMI1_TX, SYS_JTMS-SWDIO, USB_NOE23PA13 (JTMS-SWDIO)PA14 (JTCK-SWCLK) — вывод 24: I2C1_SMBA, LPTIM1_OUT, SAI1_FS_B, SWPMI1_RX, SYS_JTCK-SWCLK24PA14 (JTCK-SWCLK)PA15 (JTDI) — вывод 25: ADC1_EXTI15, SPI1_NSS, SPI3_NSS, SWPMI1_SUSPEND, SYS_JTDI, TIM2_CH1, TIM2_ETR, USART2_RX25PA15 (JTDI)PB3 (JTDO-TRACESWO) — вывод 26: COMP2_INM, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTS26PB3 (JTDO-TRACESWO)PB4 (NJTRST) — вывод 27: COMP2_INP, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TSC_G2_IO1, USART1_CTS27PB4 (NJTRST)PB5 — вывод 28: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TSC_G2_IO2, USART1_CK28PB5PB6 — вывод 29: COMP2_INP, I2C1_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TSC_G2_IO3, USART1_TX29PB6PB7 — вывод 30: COMP2_INM, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, TSC_G2_IO4, USART1_RX30PB7PH3-BOOT0 — вывод 3131PH3-BOOT0VSS — вывод 3232VSS
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (18, AF7), PB5 (28, AF7)
CTSPA11 (21, AF7), PB4 (NJTRST) (27, AF7)
DEPA12 (22, AF7), PB3 (JTDO-TRACESWO) (26, AF7)
RTSPA12 (22, AF7), PB3 (JTDO-TRACESWO) (26, AF7)
RXPA10 (20, AF7), PB7 (30, AF7)
TXPA9 (19, AF7), PB6 (29, AF7)
USART2CKPA4 (10, AF7)
CTSPA0 (6, AF7)
DEPA1 (7, AF7)
RTSPA1 (7, AF7)
RXPA3 (9, AF7), PA15 (JTDI) (25, AF3)
TXPA2 (8, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (12, AF8)
DEPB1 (15, AF8)
RTSPB1 (15, AF8)
RXPA3 (9, AF8)
TXPA2 (8, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF5), PA11 (21, AF5), PB4 (NJTRST) (27, AF5)
MOSIPA7 (13, AF5), PA12 (22, AF5), PB5 (28, AF5)
NSSPA4 (10, AF5), PB0 (14, AF5), PA15 (JTDI) (25, AF5)
SCKPA1 (7, AF5), PA5 (11, AF5), PB3 (JTDO-TRACESWO) (26, AF5)
SPI3MISOPB4 (NJTRST) (27, AF6)
MOSIPB5 (28, AF6)
NSSPA4 (10, AF6), PA15 (JTDI) (25, AF6)
SCKPB3 (JTDO-TRACESWO) (26, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (19, AF4), PB6 (29, AF4)
SDAPA10 (20, AF4), PB7 (30, AF4)
SMBAPA1 (7, AF4), PA14 (JTCK-SWCLK) (24, AF4), PB5 (28, AF4)
I2C3SCLPA7 (13, AF4)
SDAPB4 (NJTRST) (27, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (21, AF9)
TXPA12 (22, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (21, AF10)
DPPA12 (22, AF10)
NOEPA13 (JTMS-SWDIO) (23, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PB1 (15, AF10)
BK1_IO1PB0 (14, AF10)
BK1_IO2PA7 (13, AF10)
BK1_IO3PA6 (12, AF10)
BK1_NCSPA2 (8, AF10)
CLKPA3 (9, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1EXTCLKPA0 (6, AF13), PB0 (14, AF13)
FS_APA9 (19, AF13)
FS_BPA4 (10, AF13), PA14 (JTCK-SWCLK) (24, AF13), PB6 (29, AF13)
MCLK_APA3 (9, AF13)
MCLK_BPB4 (NJTRST) (27, AF13)
SCK_APA8 (18, AF13)
SCK_BPB3 (JTDO-TRACESWO) (26, AF13)
SD_APA10 (20, AF13)
SD_BPA13 (JTMS-SWDIO) (23, AF13), PB5 (28, AF13)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPA8 (18, AF12)
RXPA14 (JTCK-SWCLK) (24, AF12)
SUSPENDPA15 (JTDI) (25, AF12)
TXPA13 (JTMS-SWDIO) (23, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (21)
EXTI15PC15-OSC32_OUT (3), PA15 (JTDI) (25)
IN5PA0 (6)
IN6PA1 (7)
IN7PA2 (8)
IN8PA3 (9)
IN9PA4 (10)
IN10PA5 (11)
IN11PA6 (12)
IN12PA7 (13)
IN15PB0 (14)
IN16PB1 (15)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (19)
OUT1PA4 (10)
OUT2PA5 (11)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (6), PA4 (10), PA5 (11), PB1 (15)
INPPA1 (7)
OUTPA0 (6, AF12), PA6 (12, AF6), PB0 (14, AF12), PA11 (21, AF6)
COMP2INMPA2 (8), PA4 (10), PA5 (11), PB3 (JTDO-TRACESWO) (26), PB7 (30)
INPPA3 (9), PB4 (NJTRST) (27), PB6 (29)
OUTPA2 (8, AF12), PA7 (13, AF12), PB5 (28, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (7)
VINPPA0 (6)
VOUTPA3 (9)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (12, AF1)
BKIN_COMP2PA6 (12, AF12)
BKIN2PA11 (21, AF2)
BKIN2_COMP1PA11 (21, AF12)
CH1PA8 (18, AF1)
CH1NPA7 (13, AF1)
CH2PA9 (19, AF1)
CH2NPB0 (14, AF1)
CH3PA10 (20, AF1)
CH3NPB1 (15, AF1)
CH4PA11 (21, AF1)
ETRPA12 (22, AF1)
TIM2CH1PA0 (6, AF1), PA5 (11, AF1), PA15 (JTDI) (25, AF1)
CH2PA1 (7, AF1), PB3 (JTDO-TRACESWO) (26, AF1)
CH3PA2 (8, AF1)
CH4PA3 (9, AF1)
ETRPA0 (6, AF14), PA5 (11, AF2), PA15 (JTDI) (25, AF2)
TIM15BKINPA9 (19, AF14)
CH1PA2 (8, AF14)
CH1NPA1 (7, AF14)
CH2PA3 (9, AF14)
TIM16BKINPB5 (28, AF14)
CH1PA6 (12, AF14)
CH1NPB6 (29, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (29, AF1)
IN1PB5 (28, AF1)
IN2PB7 (30, AF1)
OUTPA14 (JTCK-SWCLK) (24, AF1)
LPTIM2ETRPA5 (11, AF14)
IN1PB1 (15, AF14)
OUTPA4 (10, AF14), PA8 (18, AF14)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG2_IO1PB4 (NJTRST) (27, AF9)
G2_IO2PB5 (28, AF9)
G2_IO3PB6 (29, AF9)
G2_IO4PB7 (30, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK-SWCLK) (24, AF0)
JTDIPA15 (JTDI) (25, AF0)
JTDO-SWOPB3 (JTDO-TRACESWO) (26, AF0)
JTMS-SWDIOPA13 (JTMS-SWDIO) (23, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCCK_INPA0 (6)
LSCOPA2 (8)
MCOPA8 (18, AF0)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (6)
SYS_WKUP1PA0 (6)
SYS_WKUP4PA2 (8)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).

Таблица выводов

Все 32 вывода корпуса UFQFPN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VDDпитание—
2PC14-OSC32_INввод-выводRCC_OSC32_IN
3PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
4NRSTсброс—
5VDDA/VREF+питание—
6PA0ввод-выводADC1_IN5, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, RCC_CK_IN, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF7)
7PA1ввод-выводADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7)
8PA2ввод-выводADC1_IN7, COMP2_INM, COMP2_OUT (AF12), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
9PA3ввод-выводADC1_IN8, COMP2_INP, LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
10PA4ввод-выводADC1_IN9, COMP1_INM, COMP2_INM, DAC1_OUT1, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
11PA5ввод-выводADC1_IN10, COMP1_INM, COMP2_INM, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
12PA6ввод-выводADC1_IN11, COMP1_OUT (AF6), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12)
13PA7ввод-выводADC1_IN12, COMP2_OUT (AF12), I2C3_SCL (AF4), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1)
14PB0ввод-выводADC1_IN15, COMP1_OUT (AF12), QUADSPI_BK1_IO1 (AF10), SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1)
15PB1ввод-выводADC1_IN16, COMP1_INM, LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1)
16VSSпитание—
17VDDпитание—
18PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_SCK_A (AF13), SWPMI1_IO (AF12), TIM1_CH1 (AF1), USART1_CK (AF7)
19PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF4), SAI1_FS_A (AF13), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
20PA10ввод-выводCRS_SYNC (AF10), I2C1_SDA (AF4), SAI1_SD_A (AF13), TIM1_CH3 (AF1), USART1_RX (AF7)
21PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), COMP1_OUT (AF6), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM (AF10)
22PA12ввод-выводCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
23PA13 (JTMS-SWDIO)ввод-выводIR_OUT (AF1), SAI1_SD_B (AF13), SWPMI1_TX (AF12), SYS_JTMS-SWDIO (AF0), USB_NOE (AF10)
24PA14 (JTCK-SWCLK)ввод-выводI2C1_SMBA (AF4), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SWPMI1_RX (AF12), SYS_JTCK-SWCLK (AF0)
25PA15 (JTDI)ввод-выводADC1_EXTI15, SPI1_NSS (AF5), SPI3_NSS (AF6), SWPMI1_SUSPEND (AF12), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART2_RX (AF3)
26PB3 (JTDO-TRACESWO)ввод-выводCOMP2_INM, SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
27PB4 (NJTRST)ввод-выводCOMP2_INP, I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
28PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TSC_G2_IO2 (AF9), USART1_CK (AF7)
29PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
30PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), LPTIM1_IN2 (AF1), SYS_PVD_IN, TSC_G2_IO4 (AF9), USART1_RX (AF7)
31PH3-BOOT0ввод-вывод—
32VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD1, 17питание цифровой части и линий ввода-вывода
VDDA/VREF+5питание аналоговой части, объединённое с опорным напряжением АЦП
VSS16, 32общий провод (земля)
NRST4сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L442KCUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L442KCSTM32L442KCUx256 КБ64 КБ

Линейка STM32L4x2, семейство STM32L4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L412K8STM32L4x232 из 32выводы совпадают полностьютолько у этого: AES, CAN1, COMP2, DAC1, SAI1, SPI3, SWPMI1, TIM7; только у него: ADC2; флеш-память до 256 и 64 КБ; ОЗУ 64 и 40 КБ
STM32L412KBSTM32L4x232 из 32выводы совпадают полностьютолько у этого: AES, CAN1, COMP2, DAC1, SAI1, SPI3, SWPMI1, TIM7; только у него: ADC2; флеш-память до 256 и 128 КБ; ОЗУ 64 и 40 КБ
STM32L422KBSTM32L4x232 из 32выводы совпадают полностьютолько у этого: CAN1, COMP2, DAC1, SAI1, SPI3, SWPMI1, TIM7; только у него: ADC2; флеш-память до 256 и 128 КБ; ОЗУ 64 и 40 КБ
STM32L432KB, STM32L432KCSTM32L4x232 из 32выводы совпадают полностьютолько у этого: AES
STM32L431KB, STM32L431KCSTM32L4x132 из 32выводы совпадают полностьютолько у этого: AES, USB
STM32U031K4UxSTM32U0x130 из 324: NRST → PF2; 31: PH3 → PF3
STM32U031K6UxSTM32U0x130 из 324: NRST → PF2; 31: PH3 → PF3
STM32U031K8UxSTM32U0x130 из 324: NRST → PF2; 31: PH3 → PF3
STM32U073K8UxSTM32U0x330 из 324: NRST → PF2; 31: PH3 → PF3
STM32U073KBUxSTM32U0x330 из 324: NRST → PF2; 31: PH3 → PF3
STM32U073KCUxSTM32U0x330 из 324: NRST → PF2; 31: PH3 → PF3
STM32U083KCUxSTM32U0x330 из 324: NRST → PF2; 31: PH3 → PF3

Частые вопросы

На каких выводах USART1 у STM32L442KC?

В корпусе UFQFPN32 сигнал USART1_TX выведен на PA9 (вывод 19, AF7) или PB6 (вывод 29, AF7), USART1_RX — на PA10 (вывод 20, AF7) или PB7 (вывод 30, AF7).

Где у STM32L442KC выводы SWD для программатора?

SWDIO — PA13 (JTMS-SWDIO) (вывод 23, AF0), SWCLK — PA14 (JTCK-SWCLK) (вывод 24, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L442KC?

I2C1_SCL — PA9 (вывод 19, AF4) или PB6 (вывод 29, AF4), I2C1_SDA — PA10 (вывод 20, AF4) или PB7 (вывод 30, AF4).

Сколько выводов ввода-вывода у STM32L442KC в корпусе UFQFPN32?

26 из 32. Ещё 5 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L442KC?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
