STM32U073KB в корпусе UFQFPN32: распиновка

STM32U073KB — микроконтроллер STM32U0 на ядре Cortex-M0+: 128 КБ флеш-памяти и 40 КБ ОЗУ. Корпус UFQFPN32 — 32 вывода, из них 27 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
128 КБ
ОЗУ
40 КБ
Корпус
UFQFPN32, 32 вывода
Линий ввода-вывода
27

Схема корпуса UFQFPN32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32U073KB в корпусе UFQFPN32, вид сверхуSTM32U073KBUFQFPN32, вид сверхуVDD — вывод 11VDDPC14-OSC32_IN — вывод 2: RCC_OSC32_IN2PC14-OSC32_INPC15-OSC32_OUT — вывод 3: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN3PC15-OSC32_OUTPF2-NRST — вывод 4: RCC_MCO4PF2-NRSTVDDA/VREF+ — вывод 55VDDA/VREF+PA0-CK_IN — вывод 6: ADC1_IN4, COMP1_INM, COMP1_OUT, LCD_SEG42, OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TX6PA0-CK_INPA1 — вывод 7: ADC1_IN5, COMP1_INP, LCD_SEG0, LPTIM1_CH2, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, SPI2_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RX7PA1PA2 — вывод 8: ADC1_IN6, COMP2_INM, COMP2_OUT, LCD_SEG1, LPUART1_TX, PWR_WKUP4, RCC_LSCO, TIM15_CH1, TIM2_CH3, USART2_TX8PA2PA3 — вывод 9: ADC1_IN7, COMP2_INP, LCD_SEG2, LPUART1_RX, OPAMP1_VOUT, TIM15_CH2, TIM2_CH4, USART2_RX9PA3PA4 — вывод 10: ADC1_IN8, COMP1_INM, COMP2_INM, DAC1_OUT1, LCD_SEG43, LPTIM2_CH1, LPUART3_TX, SPI1_NSS, SPI3_NSS, USART2_CK10PA4PA5 — вывод 11: ADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG44, LPTIM2_ETR, LPUART3_RX, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_TX11PA5PA6 — вывод 12: ADC1_IN10, COMP1_OUT, I2C2_SDA, I2C3_SDA, LCD_SEG3, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G5_IO1, USART3_CTS12PA6PA7 — вывод 13: ADC1_IN14, COMP2_OUT, I2C2_SCL, I2C3_SCL, LCD_SEG4, LPTIM2_CH2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, USART3_RX13PA7PB0 — вывод 14: ADC1_IN17, COMP1_OUT, LCD_SEG5, LPTIM3_CH1, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TSC_G5_IO2, USART3_CK14PB0PB1 — вывод 15: ADC1_IN18, COMP1_INM, LCD_SEG6, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM1_CH3N, TIM3_CH4, TSC_SYNC, USART3_DE, USART3_RTS15PB1VSS — вывод 1616VSSVDD — вывод 1717VDDPA8 — вывод 18: LCD_COM0, LPTIM2_CH1, RCC_MCO, RCC_MCO2, TIM1_CH1, TSC_G7_IO1, USART1_CK18PA8PA9 — вывод 19: COMP1_INP, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, LCD_COM1, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G7_IO2, USART1_TX19PA9PA10 — вывод 20: CRS_SYNC, I2C1_SDA, I2C2_SDA, LCD_COM2, RCC_MCO2, SPI2_NSS, TIM1_CH3, TSC_G7_IO3, USART1_RX20PA10PA11 [PA9] — вывод 21: ADC1_EXTI11, COMP1_OUT, SPI1_MISO, SPI2_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USB_DM21PA11PA12 [PA10] — вывод 22: SPI1_MOSI, SPI2_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP22PA12PA13 (SWDIO) — вывод 23: DEBUG_JTMS-SWDIO, IR_OUT, LCD_SEG40, TSC_G7_IO4, USB_NOE23PA13 (SWDIO)PA14 (SWCLK) — вывод 24: DEBUG_JTCK-SWCLK, LCD_SEG41, LPTIM1_CH1, TSC_G3_IO424PA14 (SWCLK)PA15 — вывод 25: DEBUG_JTDI, LCD_SEG17, LPTIM3_CH3, LPTIM3_IN2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, USART2_RX, USART3_DE, USART3_RTS, USART4_DE, USART4_RTS25PA15PB3 — вывод 26: COMP2_INM, DEBUG_JTDO-SWO, I2C2_SCL, I2C3_SCL, LCD_SEG7, LPTIM1_CH3, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTS26PB3PB4 — вывод 27: COMP2_INP, I2C2_SDA, I2C3_SDA, LCD_SEG8, LPTIM1_CH4, LPUART3_DE, LPUART3_RTS, SPI1_MISO, SPI3_MISO, TIM3_CH1, TSC_G2_IO1, USART1_CTS27PB4PB5 — вывод 28: COMP2_OUT, LCD_SEG9, LPTIM1_IN1, LPUART3_CTS, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CK28PB5PB6 — вывод 29: COMP2_INP, I2C1_SCL, I2C2_SCL, I2C4_SCL, LPTIM1_ETR, LPUART2_TX, LPUART3_TX, TIM16_CH1N, TSC_G2_IO3, USART1_TX29PB6PB7 — вывод 30: COMP2_INM, I2C1_SDA, I2C2_SDA, I2C4_SDA, LCD_SEG21, LPTIM1_IN2, LPUART2_RX, LPUART3_RX, PWR_PVD_IN, TSC_G2_IO4, USART1_RX, USART4_CTS30PB7PF3-BOOT0 (BOOT0) — вывод 3131PF3-BOOT0 (BOOT0)VSS — вывод 3232VSS
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

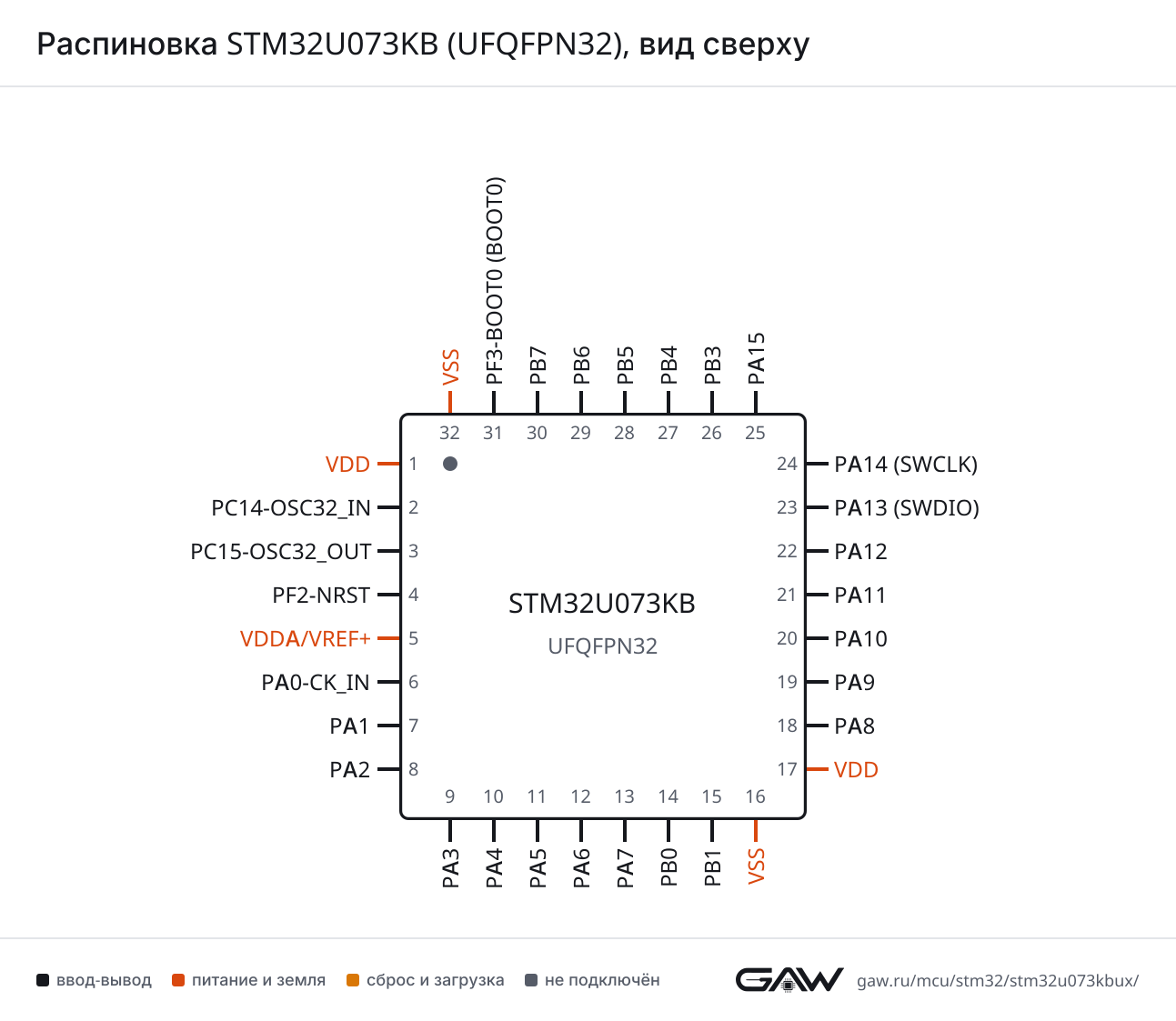

Распиновка STM32U073KB (UFQFPN32), вид сверхуРаспиновка UFQFPN32 картинкой
PNG, 1293 × 1123 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (18, AF7), PB5 (28, AF7)
CTSPA11 (21, AF7), PB4 (27, AF7)
DEPA12 (22, AF7), PB3 (26, AF7)
RTSPA12 (22, AF7), PB3 (26, AF7)
RXPA10 (20, AF7), PB7 (30, AF7)
TXPA9 (19, AF7), PB6 (29, AF7)
USART2CKPA4 (10, AF7)
CTSPA0-CK_IN (6, AF7)
DEPA1 (7, AF7)
RTSPA1 (7, AF7)
RXPA3 (9, AF7), PA15 (25, AF3)
TXPA2 (8, AF7)
USART3CKPB0 (14, AF7)
CTSPA6 (12, AF7)
DEPB1 (15, AF7), PA15 (25, AF7)
RTSPB1 (15, AF7), PA15 (25, AF7)
RXPA7 (13, AF7)
TXPA5 (11, AF7)
USART4CTSPB7 (30, AF8)
DEPA15 (25, AF8)
RTSPA15 (25, AF8)
RXPA1 (7, AF8)
TXPA0-CK_IN (6, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (12, AF8)
DEPB1 (15, AF8)
RTSPB1 (15, AF8)
RXPA3 (9, AF8)
TXPA2 (8, AF8)
LPUART2CTSPB0 (14, AF8)
DEPB1 (15, AF10)
RTSPB1 (15, AF10)
RXPB7 (30, AF10)
TXPB6 (29, AF10)
LPUART3CTSPB5 (28, AF8)
DEPB4 (27, AF8)
RTSPB4 (27, AF8)
RXPA5 (11, AF8), PB7 (30, AF6)
TXPA4 (10, AF8), PB6 (29, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF5), PA11 (21, AF5), PB4 (27, AF5)
MOSIPA7 (13, AF5), PA12 (22, AF5), PB5 (28, AF5)
NSSPA4 (10, AF5), PB0 (14, AF5), PA15 (25, AF5)
SCKPA1 (7, AF5), PA5 (11, AF5), PB3 (26, AF5)
SPI2MISOPA11 (21, AF6)
MOSIPA12 (22, AF6)
NSSPA10 (20, AF6)
SCKPA1 (7, AF6)
SPI3MISOPB4 (27, AF6)
MOSIPB5 (28, AF6)
NSSPA4 (10, AF6), PA15 (25, AF6)
SCKPB3 (26, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (19, AF4), PB6 (29, AF4)
SDAPA10 (20, AF4), PB7 (30, AF4)
I2C2SCLPA7 (13, AF3), PA9 (19, AF5), PB3 (26, AF3), PB6 (29, AF5)
SDAPA6 (12, AF3), PA10 (20, AF5), PB4 (27, AF3), PB7 (30, AF5)
I2C3SCLPA7 (13, AF4), PB3 (26, AF4)
SDAPA6 (12, AF4), PB4 (27, AF4)
I2C4SCLPB6 (29, AF3)
SDAPB7 (30, AF3)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (21)
DPPA12 (22)
NOEPA13 (SWDIO) (23, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (21)
IN4PA0-CK_IN (6)
IN5PA1 (7)
IN6PA2 (8)
IN7PA3 (9)
IN8PA4 (10)
IN9PA5 (11)
IN10PA6 (12)
IN14PA7 (13)
IN17PB0 (14)
IN18PB1 (15)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (19)
OUT1PA4 (10)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0-CK_IN (6), PA4 (10), PA5 (11), PB1 (15)
INPPA1 (7), PA9 (19)
OUTPA0-CK_IN (6, AF12), PA6 (12, AF6), PB0 (14, AF12), PA11 (21, AF12)
COMP2INMPA2 (8), PA4 (10), PA5 (11), PB3 (26), PB7 (30)
INPPA3 (9), PB4 (27), PB6 (29)
OUTPA2 (8, AF12), PA7 (13, AF12), PB5 (28, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (7)
VINPPA0-CK_IN (6)
VOUTPA3 (9)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (12, AF1)
BKIN2PA11 (21, AF2)
CH1PA8 (18, AF1)
CH1NPA7 (13, AF1)
CH2PA9 (19, AF1)
CH2NPB0 (14, AF1)
CH3PA10 (20, AF1)
CH3NPB1 (15, AF1)
CH4PA11 (21, AF1)
ETRPA12 (22, AF1)
TIM2CH1PA0-CK_IN (6, AF1), PA5 (11, AF1), PA15 (25, AF1)
CH2PA1 (7, AF1), PB3 (26, AF1)
CH3PA2 (8, AF1)
CH4PA3 (9, AF1)
ETRPA0-CK_IN (6, AF14), PA5 (11, AF2), PA15 (25, AF2)
TIM3CH1PA6 (12, AF2), PB4 (27, AF2)
CH2PA7 (13, AF2), PB5 (28, AF2)
CH3PB0 (14, AF2)
CH4PB1 (15, AF2)
TIM15BKINPA9 (19, AF14)
CH1PA2 (8, AF14)
CH1NPA1 (7, AF14)
CH2PA3 (9, AF14)
TIM16BKINPB5 (28, AF14)
CH1PA6 (12, AF14)
CH1NPB6 (29, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PA14 (SWCLK) (24, AF1)
CH2PA1 (7, AF2)
CH3PB3 (26, AF2)
CH4PB4 (27, AF1)
ETRPB6 (29, AF1)
IN1PB5 (28, AF1)
IN2PB7 (30, AF1)
LPTIM2CH1PA4 (10, AF14), PA8 (18, AF14)
CH2PA7 (13, AF14)
ETRPA5 (11, AF14)
IN1PB1 (15, AF14)
LPTIM3CH1PB0 (14, AF4)
CH2PB1 (15, AF4)
CH3PA15 (25, AF14)
IN2PA15 (25, AF4)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (18, AF11)
COM1PA9 (19, AF11)
COM2PA10 (20, AF11)
SEG0PA1 (7, AF11)
SEG1PA2 (8, AF11)
SEG2PA3 (9, AF11)
SEG3PA6 (12, AF11)
SEG4PA7 (13, AF11)
SEG5PB0 (14, AF11)
SEG6PB1 (15, AF11)
SEG7PB3 (26, AF11)
SEG8PB4 (27, AF11)
SEG9PB5 (28, AF11)
SEG17PA15 (25, AF11)
SEG21PB7 (30, AF11)
SEG40PA13 (SWDIO) (23, AF11)
SEG41PA14 (SWCLK) (24, AF11)
SEG42PA0-CK_IN (6, AF11)
SEG43PA4 (10, AF11)
SEG44PA5 (11, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG2_IO1PB4 (27, AF9)
G2_IO2PB5 (28, AF9)
G2_IO3PB6 (29, AF9)
G2_IO4PB7 (30, AF9)
G3_IO1PA15 (25, AF9)
G3_IO4PA14 (SWCLK) (24, AF9)
G5_IO1PA6 (12, AF9)
G5_IO2PB0 (14, AF9)
G7_IO1PA8 (18, AF9)
G7_IO2PA9 (19, AF9)
G7_IO3PA10 (20, AF9)
G7_IO4PA13 (SWDIO) (23, AF9)
SYNCPB1 (15, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (SWCLK) (24, AF0)
JTDIPA15 (25)
JTDO-SWOPB3 (26)
JTMS-SWDIOPA13 (SWDIO) (23, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (8)
MCOPF2-NRST (4, AF0), PA8 (18, AF0), PA9 (19, AF0)
MCO2PA8 (18, AF3), PA10 (20, AF3)
OSC_ENPC15-OSC32_OUT (3, AF1)
OSC32_ENPC15-OSC32_OUT (3, AF0)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0-CK_IN (6)
PWR_WKUP3PA1 (7)
PWR_WKUP4PA2 (8)
TAMP_IN2PA0-CK_IN (6)
TAMP_IN5PA1 (7)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 32 вывода корпуса UFQFPN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VDDпитание—
2PC14-OSC32_INввод-выводRCC_OSC32_IN
3PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1)
4PF2-NRSTввод-выводRCC_MCO (AF0)
5VDDA/VREF+питание—
6PA0-CK_INввод-выводADC1_IN4, COMP1_INM, COMP1_OUT (AF12), LCD_SEG42 (AF11), OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF7), USART4_TX (AF8)
7PA1ввод-выводADC1_IN5, COMP1_INP, LCD_SEG0 (AF11), LPTIM1_CH2 (AF2), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), SPI2_SCK (AF6), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7), USART4_RX (AF8)
8PA2ввод-выводADC1_IN6, COMP2_INM, COMP2_OUT (AF12), LCD_SEG1 (AF11), LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
9PA3ввод-выводADC1_IN7, COMP2_INP, LCD_SEG2 (AF11), LPUART1_RX (AF8), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
10PA4ввод-выводADC1_IN8, COMP1_INM, COMP2_INM, DAC1_OUT1, LCD_SEG43 (AF11), LPTIM2_CH1 (AF14), LPUART3_TX (AF8), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
11PA5ввод-выводADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG44 (AF11), LPTIM2_ETR (AF14), LPUART3_RX (AF8), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_TX (AF7)
12PA6ввод-выводADC1_IN10, COMP1_OUT (AF6), I2C2_SDA (AF3), I2C3_SDA (AF4), LCD_SEG3 (AF11), LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G5_IO1 (AF9), USART3_CTS (AF7)
13PA7ввод-выводADC1_IN14, COMP2_OUT (AF12), I2C2_SCL (AF3), I2C3_SCL (AF4), LCD_SEG4 (AF11), LPTIM2_CH2 (AF14), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_RX (AF7)
14PB0ввод-выводADC1_IN17, COMP1_OUT (AF12), LCD_SEG5 (AF11), LPTIM3_CH1 (AF4), LPUART2_CTS (AF8), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TSC_G5_IO2 (AF9), USART3_CK (AF7)
15PB1ввод-выводADC1_IN18, COMP1_INM, LCD_SEG6 (AF11), LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
16VSSпитание—
17VDDпитание—
18PA8ввод-выводLCD_COM0 (AF11), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF3), TIM1_CH1 (AF1), TSC_G7_IO1 (AF9), USART1_CK (AF7)
19PA9ввод-выводCOMP1_INP, DAC1_EXTI9, I2C1_SCL (AF4), I2C2_SCL (AF5), LCD_COM1 (AF11), RCC_MCO (AF0), TIM15_BKIN (AF14), TIM1_CH2 (AF1), TSC_G7_IO2 (AF9), USART1_TX (AF7)
20PA10ввод-выводCRS_SYNC (AF10), I2C1_SDA (AF4), I2C2_SDA (AF5), LCD_COM2 (AF11), RCC_MCO2 (AF3), SPI2_NSS (AF6), TIM1_CH3 (AF1), TSC_G7_IO3 (AF9), USART1_RX (AF7)
21PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF12), SPI1_MISO (AF5), SPI2_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM
22PA12ввод-выводSPI1_MOSI (AF5), SPI2_MOSI (AF6), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
23PA13 (SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), LCD_SEG40 (AF11), TSC_G7_IO4 (AF9), USB_NOE (AF10)
24PA14 (SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), LCD_SEG41 (AF11), LPTIM1_CH1 (AF1), TSC_G3_IO4 (AF9)
25PA15ввод-выводDEBUG_JTDI, LCD_SEG17 (AF11), LPTIM3_CH3 (AF14), LPTIM3_IN2 (AF4), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7), USART4_DE (AF8), USART4_RTS (AF8)
26PB3ввод-выводCOMP2_INM, DEBUG_JTDO-SWO, I2C2_SCL (AF3), I2C3_SCL (AF4), LCD_SEG7 (AF11), LPTIM1_CH3 (AF2), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
27PB4ввод-выводCOMP2_INP, I2C2_SDA (AF3), I2C3_SDA (AF4), LCD_SEG8 (AF11), LPTIM1_CH4 (AF1), LPUART3_DE (AF8), LPUART3_RTS (AF8), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
28PB5ввод-выводCOMP2_OUT (AF12), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), LPUART3_CTS (AF8), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
29PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I2C2_SCL (AF5), I2C4_SCL (AF3), LPTIM1_ETR (AF1), LPUART2_TX (AF10), LPUART3_TX (AF6), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
30PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), I2C2_SDA (AF5), I2C4_SDA (AF3), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), LPUART2_RX (AF10), LPUART3_RX (AF6), PWR_PVD_IN, TSC_G2_IO4 (AF9), USART1_RX (AF7), USART4_CTS (AF8)
31PF3-BOOT0 (BOOT0)ввод-вывод—
32VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD1, 17питание цифровой части и линий ввода-вывода
VDDA/VREF+5питание аналоговой части, объединённое с опорным напряжением АЦП
VSS16, 32общий провод (земля)

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U073KBUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U073KBSTM32U073KBUx128 КБ40 КБ

Линейка STM32U0x3, семейство STM32U0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U073K8STM32U0x332 из 32выводы совпадают полностьюфлеш-память до 128 и 64 КБ
STM32U073KCSTM32U0x332 из 32выводы совпадают полностьюфлеш-память до 128 и 256 КБ
STM32U083KCSTM32U0x332 из 32выводы совпадают полностьютолько у него: AES; флеш-память до 128 и 256 КБ
STM32U031K4STM32U0x132 из 32выводы совпадают полностьютолько у этого: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 128 и 16 КБ; ОЗУ 40 и 12 КБ
STM32U031K6STM32U0x132 из 32выводы совпадают полностьютолько у этого: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 128 и 32 КБ; ОЗУ 40 и 12 КБ
STM32U031K8STM32U0x132 из 32выводы совпадают полностьютолько у этого: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 128 и 64 КБ; ОЗУ 40 и 12 КБ
STM32L412K8STM32L4x230 из 324: PF2 → NRST; 31: PF3 → PH3только у этого: COMP2, DAC1, I2C2, I2C4, LCD, LPTIM3, LPUART2, LPUART3, SPI2, SPI3, TIM3, TIM7, USART3, USART4, VREFBUF; только у него: ADC2, QUADSPI; флеш-память до 128 и 64 КБ
STM32L412KBSTM32L4x230 из 324: PF2 → NRST; 31: PF3 → PH3только у этого: COMP2, DAC1, I2C2, I2C4, LCD, LPTIM3, LPUART2, LPUART3, SPI2, SPI3, TIM3, TIM7, USART3, USART4, VREFBUF; только у него: ADC2, QUADSPI
STM32L422KBSTM32L4x230 из 324: PF2 → NRST; 31: PF3 → PH3только у этого: COMP2, DAC1, I2C2, I2C4, LCD, LPTIM3, LPUART2, LPUART3, SPI2, SPI3, TIM3, TIM7, USART3, USART4, VREFBUF; только у него: ADC2, AES, QUADSPI
STM32L431KB, STM32L431KCSTM32L4x130 из 324: PF2 → NRST; 31: PF3 → PH3только у этого: I2C2, I2C4, LCD, LPTIM3, LPUART2, LPUART3, SPI2, TIM3, USART3, USART4, USB, VREFBUF; только у него: CAN1, QUADSPI, SAI1, SWPMI1; флеш-память до 128 и 256 КБ; ОЗУ 40 и 64 КБ
STM32L432KB, STM32L432KCSTM32L4x230 из 324: PF2 → NRST; 31: PF3 → PH3только у этого: I2C2, I2C4, LCD, LPTIM3, LPUART2, LPUART3, SPI2, TIM3, USART3, USART4, VREFBUF; только у него: CAN1, QUADSPI, SAI1, SWPMI1; флеш-память до 128 и 256 КБ; ОЗУ 40 и 64 КБ
STM32L442KCSTM32L4x230 из 324: PF2 → NRST; 31: PF3 → PH3только у этого: I2C2, I2C4, LCD, LPTIM3, LPUART2, LPUART3, SPI2, TIM3, USART3, USART4, VREFBUF; только у него: AES, CAN1, QUADSPI, SAI1, SWPMI1; флеш-память до 128 и 256 КБ; ОЗУ 40 и 64 КБ

Частые вопросы

На каких выводах USART1 у STM32U073KB?

В корпусе UFQFPN32 сигнал USART1_TX выведен на PA9 (вывод 19, AF7) или PB6 (вывод 29, AF7), USART1_RX — на PA10 (вывод 20, AF7) или PB7 (вывод 30, AF7).

Где у STM32U073KB выводы SWD для программатора?

SWDIO — PA13 (SWDIO) (вывод 23, AF0), SWCLK — PA14 (SWCLK) (вывод 24, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U073KB?

I2C1_SCL — PA9 (вывод 19, AF4) или PB6 (вывод 29, AF4), I2C1_SDA — PA10 (вывод 20, AF4) или PB7 (вывод 30, AF4).

Сколько выводов ввода-вывода у STM32U073KB в корпусе UFQFPN32?

27 из 32. Ещё 5 выводов заняты питанием и землёй.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
