STM32U083KC в корпусе UFQFPN32: распиновка
STM32U083KC — микроконтроллер STM32U0 на ядре Cortex-M0+ с частотой до 56 МГц: 256 КБ флеш-памяти и 40 КБ ОЗУ. Корпус UFQFPN32 — 32 вывода, из них 27 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M0+
- Частота ядра
- до 56 МГц
- Флеш-память
- 256 КБ
- ОЗУ
- 40 КБ
- Корпус
- UFQFPN32, 32 вывода
- Линий ввода-вывода
- 27
- Рабочая температура
- −40…+85 °C, зависит от исполнения

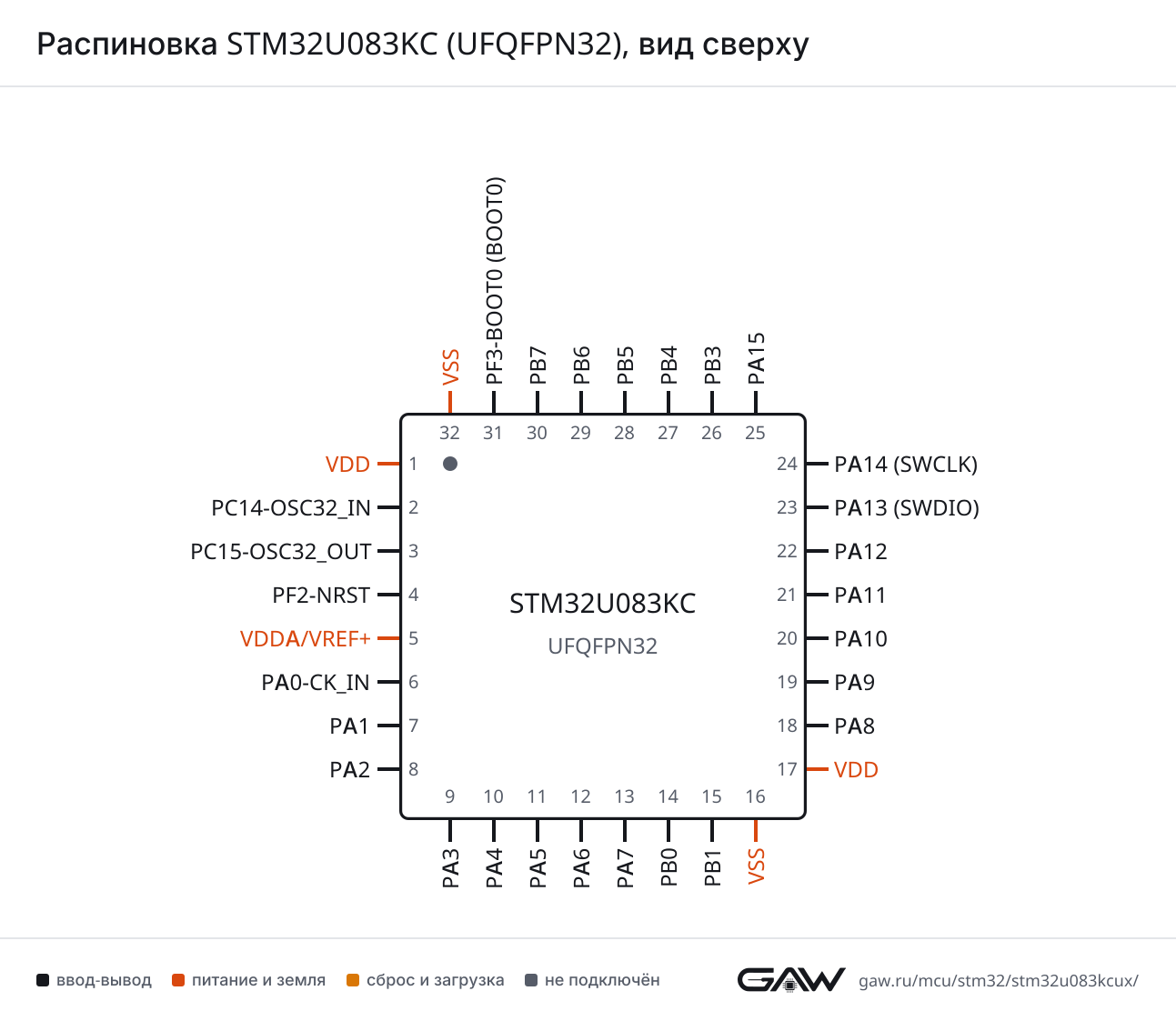

Схема корпуса UFQFPN32
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (18, AF7), PB5 (28, AF7) |
| CTS | PA11 (21, AF7), PB4 (27, AF7) | |
| DE | PA12 (22, AF7), PB3 (26, AF7) | |
| RTS | PA12 (22, AF7), PB3 (26, AF7) | |
| RX | PA10 (20, AF7), PB7 (30, AF7) | |
| TX | PA9 (19, AF7), PB6 (29, AF7) | |
| USART2 | CK | PA4 (10, AF7) |
| CTS | PA0-CK_IN (6, AF7) | |
| DE | PA1 (7, AF7) | |
| RTS | PA1 (7, AF7) | |
| RX | PA3 (9, AF7), PA15 (25, AF3) | |
| TX | PA2 (8, AF7) | |
| USART3 | CK | PB0 (14, AF7) |
| CTS | PA6 (12, AF7) | |
| DE | PB1 (15, AF7), PA15 (25, AF7) | |
| RTS | PB1 (15, AF7), PA15 (25, AF7) | |
| RX | PA7 (13, AF7) | |
| TX | PA5 (11, AF7) | |
| USART4 | CTS | PB7 (30, AF8) |
| DE | PA15 (25, AF8) | |
| RTS | PA15 (25, AF8) | |
| RX | PA1 (7, AF8) | |
| TX | PA0-CK_IN (6, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA6 (12, AF8) |
| DE | PB1 (15, AF8) | |
| RTS | PB1 (15, AF8) | |
| RX | PA3 (9, AF8) | |
| TX | PA2 (8, AF8) | |
| LPUART2 | CTS | PB0 (14, AF8) |
| DE | PB1 (15, AF10) | |
| RTS | PB1 (15, AF10) | |
| RX | PB7 (30, AF10) | |
| TX | PB6 (29, AF10) | |
| LPUART3 | CTS | PB5 (28, AF8) |
| DE | PB4 (27, AF8) | |
| RTS | PB4 (27, AF8) | |
| RX | PA5 (11, AF8), PB7 (30, AF6) | |
| TX | PA4 (10, AF8), PB6 (29, AF6) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (12, AF5), PA11 (21, AF5), PB4 (27, AF5) |
| MOSI | PA7 (13, AF5), PA12 (22, AF5), PB5 (28, AF5) | |
| NSS | PA4 (10, AF5), PB0 (14, AF5), PA15 (25, AF5) | |
| SCK | PA1 (7, AF5), PA5 (11, AF5), PB3 (26, AF5) | |
| SPI2 | MISO | PA11 (21, AF6) |
| MOSI | PA12 (22, AF6) | |
| NSS | PA10 (20, AF6) | |
| SCK | PA1 (7, AF6) | |
| SPI3 | MISO | PB4 (27, AF6) |
| MOSI | PB5 (28, AF6) | |
| NSS | PA4 (10, AF6), PA15 (25, AF6) | |
| SCK | PB3 (26, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA9 (19, AF4), PB6 (29, AF4) |
| SDA | PA10 (20, AF4), PB7 (30, AF4) | |
| I2C2 | SCL | PA7 (13, AF3), PA9 (19, AF5), PB3 (26, AF3), PB6 (29, AF5) |
| SDA | PA6 (12, AF3), PA10 (20, AF5), PB4 (27, AF3), PB7 (30, AF5) | |
| I2C3 | SCL | PA7 (13, AF4), PB3 (26, AF4) |
| SDA | PA6 (12, AF4), PB4 (27, AF4) | |
| I2C4 | SCL | PB6 (29, AF3) |
| SDA | PB7 (30, AF3) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (21) |
| DP | PA12 (22) | |
| NOE | PA13 (SWDIO) (23, AF10) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (21) |
| IN4 | PA0-CK_IN (6) | |
| IN5 | PA1 (7) | |
| IN6 | PA2 (8) | |
| IN7 | PA3 (9) | |
| IN8 | PA4 (10) | |
| IN9 | PA5 (11) | |
| IN10 | PA6 (12) | |
| IN14 | PA7 (13) | |
| IN17 | PB0 (14) | |
| IN18 | PB1 (15) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PA9 (19) |
| OUT1 | PA4 (10) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA0-CK_IN (6), PA4 (10), PA5 (11), PB1 (15) |
| INP | PA1 (7), PA9 (19) | |
| OUT | PA0-CK_IN (6, AF12), PA6 (12, AF6), PB0 (14, AF12), PA11 (21, AF12) | |
| COMP2 | INM | PA2 (8), PA4 (10), PA5 (11), PB3 (26), PB7 (30) |
| INP | PA3 (9), PB4 (27), PB6 (29) | |
| OUT | PA2 (8, AF12), PA7 (13, AF12), PB5 (28, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (7) |
| VINP | PA0-CK_IN (6) | |
| VOUT | PA3 (9) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (12, AF1) |
| BKIN2 | PA11 (21, AF2) | |
| CH1 | PA8 (18, AF1) | |
| CH1N | PA7 (13, AF1) | |
| CH2 | PA9 (19, AF1) | |
| CH2N | PB0 (14, AF1) | |
| CH3 | PA10 (20, AF1) | |
| CH3N | PB1 (15, AF1) | |
| CH4 | PA11 (21, AF1) | |
| ETR | PA12 (22, AF1) | |
| TIM2 | CH1 | PA0-CK_IN (6, AF1), PA5 (11, AF1), PA15 (25, AF1) |
| CH2 | PA1 (7, AF1), PB3 (26, AF1) | |
| CH3 | PA2 (8, AF1) | |
| CH4 | PA3 (9, AF1) | |
| ETR | PA0-CK_IN (6, AF14), PA5 (11, AF2), PA15 (25, AF2) | |
| TIM3 | CH1 | PA6 (12, AF2), PB4 (27, AF2) |
| CH2 | PA7 (13, AF2), PB5 (28, AF2) | |
| CH3 | PB0 (14, AF2) | |
| CH4 | PB1 (15, AF2) | |
| TIM15 | BKIN | PA9 (19, AF14) |
| CH1 | PA2 (8, AF14) | |
| CH1N | PA1 (7, AF14) | |
| CH2 | PA3 (9, AF14) | |
| TIM16 | BKIN | PB5 (28, AF14) |
| CH1 | PA6 (12, AF14) | |
| CH1N | PB6 (29, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PA14 (SWCLK) (24, AF1) |
| CH2 | PA1 (7, AF2) | |
| CH3 | PB3 (26, AF2) | |
| CH4 | PB4 (27, AF1) | |
| ETR | PB6 (29, AF1) | |
| IN1 | PB5 (28, AF1) | |
| IN2 | PB7 (30, AF1) | |
| LPTIM2 | CH1 | PA4 (10, AF14), PA8 (18, AF14) |
| CH2 | PA7 (13, AF14) | |
| ETR | PA5 (11, AF14) | |
| IN1 | PB1 (15, AF14) | |
| LPTIM3 | CH1 | PB0 (14, AF4) |
| CH2 | PB1 (15, AF4) | |
| CH3 | PA15 (25, AF14) | |
| IN2 | PA15 (25, AF4) |
LCD — драйвер сегментного ЖК-индикатора
| Блок | Сигнал | Выводы |
|---|---|---|
| LCD | COM0 | PA8 (18, AF11) |
| COM1 | PA9 (19, AF11) | |
| COM2 | PA10 (20, AF11) | |
| SEG0 | PA1 (7, AF11) | |
| SEG1 | PA2 (8, AF11) | |
| SEG2 | PA3 (9, AF11) | |
| SEG3 | PA6 (12, AF11) | |
| SEG4 | PA7 (13, AF11) | |
| SEG5 | PB0 (14, AF11) | |
| SEG6 | PB1 (15, AF11) | |
| SEG7 | PB3 (26, AF11) | |
| SEG8 | PB4 (27, AF11) | |
| SEG9 | PB5 (28, AF11) | |
| SEG17 | PA15 (25, AF11) | |
| SEG21 | PB7 (30, AF11) | |
| SEG40 | PA13 (SWDIO) (23, AF11) | |
| SEG41 | PA14 (SWCLK) (24, AF11) | |
| SEG42 | PA0-CK_IN (6, AF11) | |
| SEG43 | PA4 (10, AF11) | |
| SEG44 | PA5 (11, AF11) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G2_IO1 | PB4 (27, AF9) |
| G2_IO2 | PB5 (28, AF9) | |
| G2_IO3 | PB6 (29, AF9) | |
| G2_IO4 | PB7 (30, AF9) | |
| G3_IO1 | PA15 (25, AF9) | |
| G3_IO4 | PA14 (SWCLK) (24, AF9) | |
| G5_IO1 | PA6 (12, AF9) | |
| G5_IO2 | PB0 (14, AF9) | |
| G7_IO1 | PA8 (18, AF9) | |
| G7_IO2 | PA9 (19, AF9) | |
| G7_IO3 | PA10 (20, AF9) | |
| G7_IO4 | PA13 (SWDIO) (23, AF9) | |
| SYNC | PB1 (15, AF9) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (SWCLK) (24, AF0) |
| JTDI | PA15 (25) | |
| JTDO-SWO | PB3 (26) | |
| JTMS-SWDIO | PA13 (SWDIO) (23, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (8) |
| MCO | PF2-NRST (4, AF0), PA8 (18, AF0), PA9 (19, AF0) | |
| MCO2 | PA8 (18, AF3), PA10 (20, AF3) | |
| OSC_EN | PC15-OSC32_OUT (3, AF1) | |
| OSC32_EN | PC15-OSC32_OUT (3, AF0) | |
| OSC32_IN | PC14-OSC32_IN (2) | |
| OSC32_OUT | PC15-OSC32_OUT (3) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_WKUP1 | PA0-CK_IN (6) |
| PWR_WKUP3 | PA1 (7) | |
| PWR_WKUP4 | PA2 (8) | |
| TAMP_IN2 | PA0-CK_IN (6) | |
| TAMP_IN5 | PA1 (7) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).
Таблица выводов
Все 32 вывода корпуса UFQFPN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | VDD | питание | — |
| 2 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 3 | PC15-OSC32_OUT | ввод-вывод | RCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1) |
| 4 | PF2-NRST | ввод-вывод | RCC_MCO (AF0) |
| 5 | VDDA/VREF+ | питание | — |
| 6 | PA0-CK_IN | ввод-вывод | ADC1_IN4, COMP1_INM, COMP1_OUT (AF12), LCD_SEG42 (AF11), OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF7), USART4_TX (AF8) |
| 7 | PA1 | ввод-вывод | ADC1_IN5, COMP1_INP, LCD_SEG0 (AF11), LPTIM1_CH2 (AF2), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), SPI2_SCK (AF6), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7), USART4_RX (AF8) |
| 8 | PA2 | ввод-вывод | ADC1_IN6, COMP2_INM, COMP2_OUT (AF12), LCD_SEG1 (AF11), LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7) |
| 9 | PA3 | ввод-вывод | ADC1_IN7, COMP2_INP, LCD_SEG2 (AF11), LPUART1_RX (AF8), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7) |
| 10 | PA4 | ввод-вывод | ADC1_IN8, COMP1_INM, COMP2_INM, DAC1_OUT1, LCD_SEG43 (AF11), LPTIM2_CH1 (AF14), LPUART3_TX (AF8), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| 11 | PA5 | ввод-вывод | ADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG44 (AF11), LPTIM2_ETR (AF14), LPUART3_RX (AF8), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_TX (AF7) |
| 12 | PA6 | ввод-вывод | ADC1_IN10, COMP1_OUT (AF6), I2C2_SDA (AF3), I2C3_SDA (AF4), LCD_SEG3 (AF11), LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G5_IO1 (AF9), USART3_CTS (AF7) |
| 13 | PA7 | ввод-вывод | ADC1_IN14, COMP2_OUT (AF12), I2C2_SCL (AF3), I2C3_SCL (AF4), LCD_SEG4 (AF11), LPTIM2_CH2 (AF14), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_RX (AF7) |
| 14 | PB0 | ввод-вывод | ADC1_IN17, COMP1_OUT (AF12), LCD_SEG5 (AF11), LPTIM3_CH1 (AF4), LPUART2_CTS (AF8), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TSC_G5_IO2 (AF9), USART3_CK (AF7) |
| 15 | PB1 | ввод-вывод | ADC1_IN18, COMP1_INM, LCD_SEG6 (AF11), LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| 16 | VSS | питание | — |
| 17 | VDD | питание | — |
| 18 | PA8 | ввод-вывод | LCD_COM0 (AF11), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF3), TIM1_CH1 (AF1), TSC_G7_IO1 (AF9), USART1_CK (AF7) |
| 19 | PA9 | ввод-вывод | COMP1_INP, DAC1_EXTI9, I2C1_SCL (AF4), I2C2_SCL (AF5), LCD_COM1 (AF11), RCC_MCO (AF0), TIM15_BKIN (AF14), TIM1_CH2 (AF1), TSC_G7_IO2 (AF9), USART1_TX (AF7) |
| 20 | PA10 | ввод-вывод | CRS_SYNC (AF10), I2C1_SDA (AF4), I2C2_SDA (AF5), LCD_COM2 (AF11), RCC_MCO2 (AF3), SPI2_NSS (AF6), TIM1_CH3 (AF1), TSC_G7_IO3 (AF9), USART1_RX (AF7) |
| 21 | PA11 | ввод-вывод | ADC1_EXTI11, COMP1_OUT (AF12), SPI1_MISO (AF5), SPI2_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM |
| 22 | PA12 | ввод-вывод | SPI1_MOSI (AF5), SPI2_MOSI (AF6), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP |
| 23 | PA13 (SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), LCD_SEG40 (AF11), TSC_G7_IO4 (AF9), USB_NOE (AF10) |
| 24 | PA14 (SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), LCD_SEG41 (AF11), LPTIM1_CH1 (AF1), TSC_G3_IO4 (AF9) |
| 25 | PA15 | ввод-вывод | DEBUG_JTDI, LCD_SEG17 (AF11), LPTIM3_CH3 (AF14), LPTIM3_IN2 (AF4), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7), USART4_DE (AF8), USART4_RTS (AF8) |
| 26 | PB3 | ввод-вывод | COMP2_INM, DEBUG_JTDO-SWO, I2C2_SCL (AF3), I2C3_SCL (AF4), LCD_SEG7 (AF11), LPTIM1_CH3 (AF2), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| 27 | PB4 | ввод-вывод | COMP2_INP, I2C2_SDA (AF3), I2C3_SDA (AF4), LCD_SEG8 (AF11), LPTIM1_CH4 (AF1), LPUART3_DE (AF8), LPUART3_RTS (AF8), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7) |
| 28 | PB5 | ввод-вывод | COMP2_OUT (AF12), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), LPUART3_CTS (AF8), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7) |
| 29 | PB6 | ввод-вывод | COMP2_INP, I2C1_SCL (AF4), I2C2_SCL (AF5), I2C4_SCL (AF3), LPTIM1_ETR (AF1), LPUART2_TX (AF10), LPUART3_TX (AF6), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| 30 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF4), I2C2_SDA (AF5), I2C4_SDA (AF3), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), LPUART2_RX (AF10), LPUART3_RX (AF6), PWR_PVD_IN, TSC_G2_IO4 (AF9), USART1_RX (AF7), USART4_CTS (AF8) |
| 31 | PF3-BOOT0 (BOOT0) | ввод-вывод | — |
| 32 | VSS | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VDD | 1, 17 | питание цифровой части и линий ввода-вывода |
| VDDA/VREF+ | 5 | питание аналоговой части, объединённое с опорным напряжением АЦП |
| VSS | 16, 32 | общий провод (земля) |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32U083KCUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32U083KC | STM32U083KCUx | 256 КБ | 40 КБ |
Линейка STM32U0x3, семейство STM32U0, ядро Cortex-M0+.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFQFPN32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32U073K8 | STM32U0x3 | 32 из 32 | выводы совпадают полностьютолько у этого: AES; флеш-память до 256 и 64 КБ |
| STM32U073KB | STM32U0x3 | 32 из 32 | выводы совпадают полностьютолько у этого: AES; флеш-память до 256 и 128 КБ |
| STM32U073KC | STM32U0x3 | 32 из 32 | выводы совпадают полностьютолько у этого: AES |
| STM32U031K4 | STM32U0x1 | 32 из 32 | выводы совпадают полностьютолько у этого: AES, COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 256 и 16 КБ; ОЗУ 40 и 12 КБ |
| STM32U031K6 | STM32U0x1 | 32 из 32 | выводы совпадают полностьютолько у этого: AES, COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 256 и 32 КБ; ОЗУ 40 и 12 КБ |
| STM32U031K8 | STM32U0x1 | 32 из 32 | выводы совпадают полностьютолько у этого: AES, COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 256 и 64 КБ; ОЗУ 40 и 12 КБ |
| STM32L412K8 | STM32L4x2 | 30 из 32 | 4: PF2 → NRST; 31: PF3 → PH3только у этого: AES, COMP2, DAC1, I2C2, I2C4, LCD, LPTIM3, LPUART2, LPUART3, SPI2, SPI3, TIM3, TIM7, USART3, USART4, VREFBUF; только у него: ADC2, QUADSPI; частота до 56 и 80 МГц; флеш-память до 256 и 64 КБ |
| STM32L412KB | STM32L4x2 | 30 из 32 | 4: PF2 → NRST; 31: PF3 → PH3только у этого: AES, COMP2, DAC1, I2C2, I2C4, LCD, LPTIM3, LPUART2, LPUART3, SPI2, SPI3, TIM3, TIM7, USART3, USART4, VREFBUF; только у него: ADC2, QUADSPI; частота до 56 и 80 МГц; флеш-память до 256 и 128 КБ |
| STM32L422KB | STM32L4x2 | 30 из 32 | 4: PF2 → NRST; 31: PF3 → PH3только у этого: COMP2, DAC1, I2C2, I2C4, LCD, LPTIM3, LPUART2, LPUART3, SPI2, SPI3, TIM3, TIM7, USART3, USART4, VREFBUF; только у него: ADC2, QUADSPI; частота до 56 и 80 МГц; флеш-память до 256 и 128 КБ |
| STM32L431KB, STM32L431KC | STM32L4x1 | 30 из 32 | 4: PF2 → NRST; 31: PF3 → PH3только у этого: AES, I2C2, I2C4, LCD, LPTIM3, LPUART2, LPUART3, SPI2, TIM3, USART3, USART4, USB, VREFBUF; только у него: CAN1, QUADSPI, SAI1, SWPMI1; частота до 56 и 80 МГц; ОЗУ 40 и 64 КБ |
| STM32L432KB, STM32L432KC | STM32L4x2 | 30 из 32 | 4: PF2 → NRST; 31: PF3 → PH3только у этого: AES, I2C2, I2C4, LCD, LPTIM3, LPUART2, LPUART3, SPI2, TIM3, USART3, USART4, VREFBUF; только у него: CAN1, QUADSPI, SAI1, SWPMI1; частота до 56 и 80 МГц; ОЗУ 40 и 64 КБ |
| STM32L442KC | STM32L4x2 | 30 из 32 | 4: PF2 → NRST; 31: PF3 → PH3только у этого: I2C2, I2C4, LCD, LPTIM3, LPUART2, LPUART3, SPI2, TIM3, USART3, USART4, VREFBUF; только у него: CAN1, QUADSPI, SAI1, SWPMI1; частота до 56 и 80 МГц; ОЗУ 40 и 64 КБ |
Частые вопросы
На каких выводах USART1 у STM32U083KC?
В корпусе UFQFPN32 сигнал USART1_TX выведен на PA9 (вывод 19, AF7) или PB6 (вывод 29, AF7), USART1_RX — на PA10 (вывод 20, AF7) или PB7 (вывод 30, AF7).
Где у STM32U083KC выводы SWD для программатора?
SWDIO — PA13 (SWDIO) (вывод 23, AF0), SWCLK — PA14 (SWCLK) (вывод 24, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32U083KC?
I2C1_SCL — PA9 (вывод 19, AF4) или PB6 (вывод 29, AF4), I2C1_SDA — PA10 (вывод 20, AF4) или PB7 (вывод 30, AF4).
Сколько выводов ввода-вывода у STM32U083KC в корпусе UFQFPN32?
27 из 32. Ещё 5 выводов заняты питанием и землёй.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32U0Cortex-M0+ до 56 МГц с режимами Stop 2 и Shutdown: U031, U073 и U083 — линейки, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
