STM32L496AE и STM32L496AG в корпусе UFBGA169: распиновка

STM32L496AE и STM32L496AG — микроконтроллеры STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 512 КБ и 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус UFBGA169 — 169 шариков, из них 136 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 80 МГц
Флеш-память
512 КБ и 1 МБ
ОЗУ
320 КБ
Корпус
UFBGA169, 169 шариков
Линий ввода-вывода
136
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA169

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

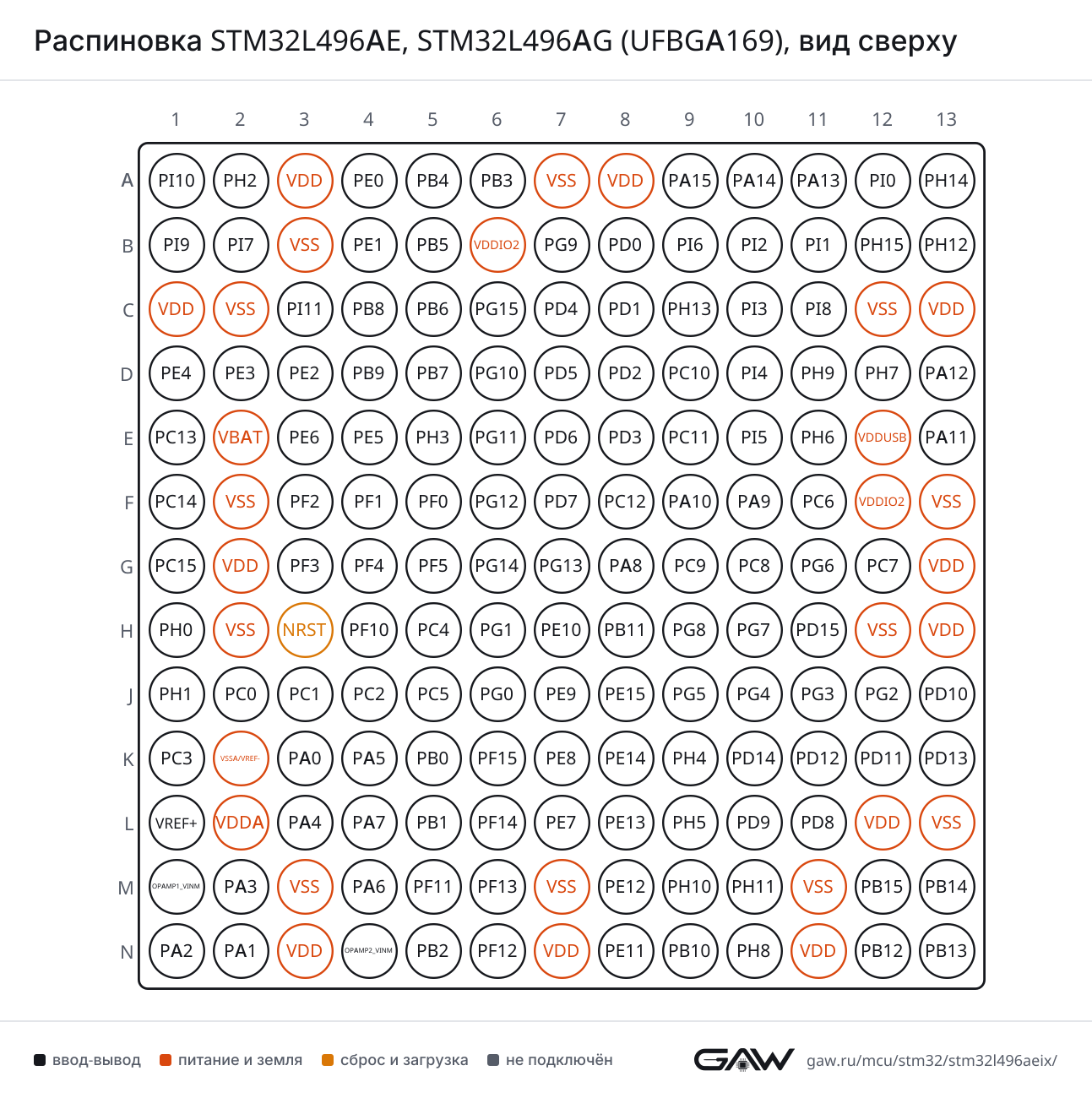

Расположение шариков STM32L496AE, STM32L496AG в корпусе UFBGA169, вид сверхуABCDEFGHJKLMN12345678910111213PI10 — шарик A1PI10PH2 — шарик A2: QUADSPI_BK2_IO0PH2VDD — шарик A3VDDPE0 — шарик A4: DCMI_D2, FMC_NBL0, LCD_SEG36, TIM16_CH1, TIM4_ETRPE0PB4 (NJTRST) — шарик A5: COMP2_INP, DCMI_D12, I2C3_SDA, LCD_SEG8, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTSPB4PB3 (JTDO/TRACESWO) — шарик A6: COMP2_INM, CRS_SYNC, LCD_SEG7, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3VSS — шарик A7VSSVDD — шарик A8VDDPA15 (JTDI) — шарик A9: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LCD_SEG17, SAI2_FS_B, SPI1_NSS, SPI3_NSS, SWPMI1_SUSPEND, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART2_RX, USART3_DE, USART3_RTSPA15PA14 (JTCK/SWCLK) — шарик A10: I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B, SWPMI1_RX, SYS_JTCK-SWCLK, USB_OTG_FS_SOFPA14PA13 (JTMS/SWDIO) — шарик A11: IR_OUT, SAI1_SD_B, SWPMI1_TX, SYS_JTMS-SWDIO, USB_OTG_FS_NOEPA13PI0 — шарик A12: DCMI_D13, SPI2_NSS, TIM5_CH4PI0PH14 — шарик A13: DCMI_D4, TIM8_CH2NPH14PI9 — шарик B1: CAN1_RX, DAC1_EXTI9PI9PI7 — шарик B2: DCMI_D7, TIM8_CH3PI7VSS — шарик B3VSSPE1 — шарик B4: DCMI_D3, FMC_NBL1, LCD_SEG37, TIM17_CH1PE1PB5 — шарик B5: CAN2_RX, COMP2_OUT, DCMI_D10, I2C1_SMBA, LCD_SEG9, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5VDDIO2 — шарик B6VDDIO2PG9 — шарик B7: DAC1_EXTI9, FMC_NCE, FMC_NE2, SAI2_SCK_A, SPI3_SCK, TIM15_CH1N, USART1_TXPG9PD0 — шарик B8: CAN1_RX, DFSDM1_DATIN7, FMC_D2, FMC_DA2, SPI2_NSSPD0PI6 — шарик B9: DCMI_D6, TIM8_CH2PI6PI2 — шарик B10: DCMI_D9, SPI2_MISO, TIM8_CH4PI2PI1 — шарик B11: DCMI_D8, SPI2_SCKPI1PH15 — шарик B12: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D11, TIM8_CH3NPH15PH12 — шарик B13: DCMI_D3, TIM5_CH3PH12VDD — шарик C1VDDVSS — шарик C2VSSPI11 — шарик C3: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11PI11PB8 — шарик C4: CAN1_RX, DCMI_D6, DFSDM1_DATIN6, I2C1_SCL, LCD_SEG16, SAI1_MCLK_A, SDMMC1_D4, TIM16_CH1, TIM4_CH3PB8PB6 — шарик C5: CAN2_TX, COMP2_INP, DCMI_D5, DFSDM1_DATIN5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_BKIN2_COMP2, TSC_G2_IO3, USART1_TXPB6PG15 — шарик C6: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13, I2C1_SMBA, LPTIM1_OUTPG15PD4 — шарик C7: DFSDM1_CKIN0, FMC_NOE, QUADSPI_BK2_IO0, SPI2_MOSI, USART2_DE, USART2_RTSPD4PD1 — шарик C8: CAN1_TX, DFSDM1_CKIN7, FMC_D3, FMC_DA3, SPI2_SCKPD1PH13 — шарик C9: CAN1_TX, TIM8_CH1NPH13PI3 — шарик C10: DCMI_D10, SPI2_MOSI, TIM8_ETRPI3PI8 — шарик C11: DCMI_D12PI8VSS — шарик C12VSSVDD — шарик C13VDDPE4 — шарик D1: DCMI_D4, DFSDM1_DATIN3, FMC_A20, SAI1_FS_A, SYS_TRACED1, TIM3_CH2, TSC_G7_IO3PE4PE3 — шарик D2: FMC_A19, LCD_SEG39, SAI1_SD_B, SYS_TRACED0, TIM3_CH1, TSC_G7_IO2PE3PE2 — шарик D3: FMC_A23, LCD_SEG38, SAI1_MCLK_A, SYS_TRACECLK, TIM3_ETR, TSC_G7_IO1PE2PB9 — шарик D4: CAN1_TX, DAC1_EXTI9, DCMI_D7, DFSDM1_CKIN6, I2C1_SDA, IR_OUT, LCD_COM3, SAI1_FS_A, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9PB7 — шарик D5: COMP2_INM, DCMI_VSYNC, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, I2C4_SDA, LCD_SEG21, LPTIM1_IN2, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TIM8_BKIN_COMP1, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PG10 — шарик D6: FMC_NE3, LPTIM1_IN1, SAI2_FS_A, SPI3_MISO, TIM15_CH1, USART1_RXPG10PD5 — шарик D7: FMC_NWE, QUADSPI_BK2_IO1, USART2_TXPD5PD2 — шарик D8: DCMI_D11, LCD_COM7, LCD_SEG31, LCD_SEG43, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PC10 — шарик D9: DCMI_D8, LCD_COM4, LCD_SEG28, LCD_SEG40, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, SYS_TRACED1, TSC_G3_IO2, UART4_TX, USART3_TXPC10PI4 — шарик D10: DCMI_D5, TIM8_BKINPI4PH9 — шарик D11: DAC1_EXTI9, DCMI_D0, I2C3_SMBAPH9PH7 — шарик D12: DCMI_D9, I2C3_SCLPH7PA12 — шарик D13: CAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12PC13 — шарик E1: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13VBAT — шарик E2VBATPE6 — шарик E3: DCMI_D7, FMC_A22, RTC_TAMP3, SAI1_SD_A, SYS_TRACED3, SYS_WKUP3, TIM3_CH4PE6PE5 — шарик E4: DCMI_D6, DFSDM1_CKIN3, FMC_A21, SAI1_SCK_A, SYS_TRACED2, TIM3_CH3, TSC_G7_IO4PE5PH3-BOOT0 — шарик E5PH3PG11 — шарик E6: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LPTIM1_IN2, SAI2_MCLK_A, SPI3_MOSI, TIM15_CH2, USART1_CTSPG11PD6 — шарик E7: DCMI_D10, DFSDM1_DATIN1, FMC_NWAIT, QUADSPI_BK2_IO1, QUADSPI_BK2_IO2, SAI1_SD_A, USART2_RXPD6PD3 — шарик E8: DCMI_D5, DFSDM1_DATIN0, FMC_CLK, QUADSPI_BK2_NCS, SPI2_MISO, SPI2_SCK, USART2_CTSPD3PC11 — шарик E9: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, LCD_COM5, LCD_SEG29, LCD_SEG41, QUADSPI_BK2_NCS, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11PI5 — шарик E10: DCMI_VSYNC, TIM8_CH1PI5PH6 — шарик E11: DCMI_D8, I2C2_SMBAPH6VDDUSB — шарик E12VDDUSBPA11 — шарик E13: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PC14-OSC32_IN — шарик F1: RCC_OSC32_INPC14VSS — шарик F2VSSPF2 — шарик F3: FMC_A2, I2C2_SMBAPF2PF1 — шарик F4: FMC_A1, I2C2_SCLPF1PF0 — шарик F5: FMC_A0, I2C2_SDAPF0PG12 — шарик F6: FMC_NE4, LPTIM1_ETR, SAI2_SD_A, SPI3_NSS, USART1_DE, USART1_RTSPG12PD7 — шарик F7: DFSDM1_CKIN1, FMC_NE1, QUADSPI_BK2_IO3, USART2_CKPD7PC12 — шарик F8: DCMI_D9, LCD_COM6, LCD_SEG30, LCD_SEG42, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, TSC_G3_IO4, UART5_TX, USART3_CKPC12PA10 — шарик F9: DCMI_D1, LCD_COM2, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PA9 — шарик F10: DAC1_EXTI9, DCMI_D0, LCD_COM1, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PC6 — шарик F11: DCMI_D0, DFSDM1_CKIN3, LCD_SEG24, SAI2_MCLK_A, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6VDDIO2 — шарик F12VDDIO2VSS — шарик F13VSSPC15-OSC32_OUT — шарик G1: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUTPC15VDD — шарик G2VDDPF3 — шарик G3: ADC3_IN6, FMC_A3PF3PF4 — шарик G4: ADC3_IN7, FMC_A4PF4PF5 — шарик G5: ADC3_IN8, FMC_A5PF5PG14 — шарик G6: FMC_A25, I2C1_SCLPG14PG13 — шарик G7: FMC_A24, I2C1_SDA, USART1_CKPG13PA8 — шарик G8: LCD_COM0, LPTIM2_OUT, RCC_MCO, SAI1_SCK_A, SWPMI1_IO, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PC9 — шарик G9: DAC1_EXTI9, DCMI_D3, I2C3_SDA, LCD_SEG27, SAI2_EXTCLK, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_BKIN2_COMP1, TIM8_CH4, TSC_G4_IO4, USB_OTG_FS_NOEPC9PC8 — шарик G10: DCMI_D2, LCD_SEG26, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PG6 — шарик G11: I2C3_SMBA, LPUART1_DE, LPUART1_RTSPG6PC7 — шарик G12: DCMI_D1, DFSDM1_DATIN3, LCD_SEG25, SAI2_MCLK_B, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7VDD — шарик G13VDDPH0-OSC_IN — шарик H1: RCC_OSC_INPH0VSS — шарик H2VSSNRST — шарик H3NRSTPF10 — шарик H4: ADC3_IN13, DCMI_D11, QUADSPI_CLK, TIM15_CH2PF10PC4 — шарик H5: ADC1_IN13, ADC2_IN13, COMP1_INM, LCD_SEG22, QUADSPI_BK2_IO3, USART3_TXPC4PG1 — шарик H6: FMC_A11, TSC_G8_IO4PG1PE10 — шарик H7: DFSDM1_DATIN4, FMC_D7, FMC_DA7, QUADSPI_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO1PE10PB11 — шарик H8: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT, DFSDM1_CKIN7, I2C2_SDA, I2C4_SDA, LCD_SEG11, LPUART1_TX, QUADSPI_BK1_NCS, TIM2_CH4, USART3_RXPB11PG8 — шарик H9: I2C3_SDA, LPUART1_RXPG8PG7 — шарик H10: FMC_INT, I2C3_SCL, LPUART1_TX, SAI1_MCLK_APG7PD15 — шарик H11: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1, FMC_DA1, LCD_SEG35, TIM4_CH4PD15VSS — шарик H12VSSVDD — шарик H13VDDPH1-OSC_OUT — шарик J1: RCC_OSC_OUTPH1PC0 — шарик J2: ADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4, I2C3_SCL, I2C4_SCL, LCD_SEG18, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RXPC0PC1 — шарик J3: ADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4, I2C3_SDA, I2C4_SDA, LCD_SEG19, LPTIM1_OUT, LPUART1_TX, QUADSPI_BK2_IO0, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0PC1PC2 — шарик J4: ADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT, LCD_SEG20, LPTIM1_IN2, QUADSPI_BK2_IO1, SPI2_MISOPC2PC5 — шарик J5: ADC1_IN14, ADC2_IN14, COMP1_INP, LCD_SEG23, SYS_WKUP5, USART3_RXPC5PG0 — шарик J6: FMC_A10, TSC_G8_IO3PG0PE9 — шарик J7: DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, SAI1_FS_B, TIM1_CH1PE9PE15 — шарик J8: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12, FMC_DA12, QUADSPI_BK1_IO3, SPI1_MOSI, TIM1_BKIN, TIM1_BKIN_COMP1PE15PG5 — шарик J9: FMC_A15, LPUART1_CTS, SAI2_SD_B, SPI1_NSSPG5PG4 — шарик J10: FMC_A14, SAI2_MCLK_B, SPI1_MOSIPG4PG3 — шарик J11: FMC_A13, SAI2_FS_B, SPI1_MISOPG3PG2 — шарик J12: FMC_A12, SAI2_SCK_B, SPI1_SCKPG2PD10 — шарик J13: FMC_D15, FMC_DA15, LCD_SEG30, SAI2_SCK_A, TSC_G6_IO1, USART3_CKPD10PC3 — шарик K1: ADC1_IN4, ADC2_IN4, ADC3_IN4, LCD_VLCD, LPTIM1_ETR, LPTIM2_ETR, QUADSPI_BK2_IO2, SAI1_SD_A, SPI2_MOSIPC3VSSA/VREF- — шарик K2VSSA/VREF-PA0 — шарик K3: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0PA5 — шарик K4: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PB0 — шарик K5: ADC1_IN15, ADC2_IN15, COMP1_OUT, LCD_SEG5, OPAMP2_VOUT, QUADSPI_BK1_IO1, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PF15 — шарик K6: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9, I2C4_SDA, TSC_G8_IO2PF15PE8 — шарик K7: DFSDM1_CKIN2, FMC_D5, FMC_DA5, SAI1_SCK_B, TIM1_CH1NPE8PE14 — шарик K8: FMC_D11, FMC_DA11, QUADSPI_BK1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_BKIN2_COMP2, TIM1_CH4PE14PH4 — шарик K9: I2C2_SCLPH4PD14 — шарик K10: FMC_D0, FMC_DA0, LCD_SEG34, TIM4_CH3PD14PD12 — шарик K11: FMC_A17, FMC_ALE, I2C4_SCL, LCD_SEG32, LPTIM2_IN1, SAI2_FS_A, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTSPD12PD11 — шарик K12: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LCD_SEG31, LPTIM2_ETR, SAI2_SD_A, TSC_G6_IO2, USART3_CTSPD11PD13 — шарик K13: FMC_A18, I2C4_SDA, LCD_SEG33, LPTIM2_OUT, TIM4_CH2, TSC_G6_IO4PD13VREF+ — шарик L1: VREFBUF_OUTVREF+VDDA — шарик L2VDDAPA4 — шарик L3: ADC1_IN9, ADC2_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_OUT, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA7 — шарик L4: ADC1_IN12, ADC2_IN12, I2C3_SCL, LCD_SEG4, QUADSPI_BK1_IO2, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB1 — шарик L5: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LCD_SEG6, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, QUADSPI_BK1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PF14 — шарик L6: DFSDM1_CKIN6, FMC_A8, I2C4_SCL, TSC_G8_IO1PF14PE7 — шарик L7: DFSDM1_DATIN2, FMC_D4, FMC_DA4, SAI1_SD_B, TIM1_ETRPE7PE13 — шарик L8: DFSDM1_CKIN5, FMC_D10, FMC_DA10, QUADSPI_BK1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO4PE13PH5 — шарик L9: DCMI_PIXCLK, I2C2_SDAPH5PD9 — шарик L10: DAC1_EXTI9, DCMI_PIXCLK, FMC_D14, FMC_DA14, LCD_SEG29, SAI2_MCLK_A, USART3_RXPD9PD8 — шарик L11: DCMI_HSYNC, FMC_D13, FMC_DA13, LCD_SEG28, USART3_TXPD8VDD — шарик L12VDDVSS — шарик L13VSSOPAMP1_VINM — шарик M1: OPAMP1_VINMOPAMP1VINMPA3 — шарик M2: ADC1_IN8, ADC2_IN8, LCD_SEG2, LPUART1_RX, OPAMP1_VOUT, QUADSPI_CLK, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3VSS — шарик M3VSSPA6 — шарик M4: ADC1_IN11, ADC2_IN11, DCMI_PIXCLK, LCD_SEG3, LPUART1_CTS, OPAMP2_VINP, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM1_BKIN_COMP2, TIM3_CH1, TIM8_BKIN, TIM8_BKIN_COMP2, USART3_CTSPA6PF11 — шарик M5: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12PF11PF13 — шарик M6: DFSDM1_DATIN6, FMC_A7, I2C4_SMBAPF13VSS — шарик M7VSSPE12 — шарик M8: DFSDM1_DATIN5, FMC_D9, FMC_DA9, QUADSPI_BK1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO3PE12PH10 — шарик M9: DCMI_D1, TIM5_CH1PH10PH11 — шарик M10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2, TIM5_CH2PH11VSS — шарик M11VSSPB15 — шарик M12: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2, LCD_SEG15, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, SWPMI1_SUSPEND, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO4PB15PB14 — шарик M13: DFSDM1_DATIN2, I2C2_SDA, LCD_SEG14, SAI2_MCLK_A, SPI2_MISO, SWPMI1_RX, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PA2 — шарик N1: ADC1_IN7, ADC2_IN7, LCD_SEG1, LPUART1_TX, QUADSPI_BK1_NCS, RCC_LSCO, SAI2_EXTCLK, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PA1 — шарик N2: ADC1_IN6, ADC2_IN6, I2C1_SMBA, LCD_SEG0, SPI1_SCK, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1VDD — шарик N3VDDOPAMP2_VINM — шарик N4: OPAMP2_VINMOPAMP2VINMPB2 — шарик N5: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LCD_VLCD, LPTIM1_OUT, RTC_OUT_ALARM, RTC_OUT_CALIBPB2PF12 — шарик N6: FMC_A6PF12VDD — шарик N7VDDPE11 — шарик N8: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4, FMC_D8, FMC_DA8, QUADSPI_BK1_NCS, TIM1_CH2, TSC_G5_IO2PE11PB10 — шарик N9: COMP1_OUT, DFSDM1_DATIN7, I2C2_SCL, I2C4_SCL, LCD_SEG10, LPUART1_RX, QUADSPI_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PH8 — шарик N10: DCMI_HSYNC, I2C3_SDAPH8VDD — шарик N11VDDPB12 — шарик N12: CAN2_RX, DFSDM1_DATIN1, I2C2_SMBA, LCD_SEG12, LPUART1_DE, LPUART1_RTS, SAI2_FS_A, SPI2_NSS, SWPMI1_IO, TIM15_BKIN, TIM1_BKIN, TIM1_BKIN_COMP2, TSC_G1_IO1, USART3_CKPB12PB13 — шарик N13: CAN2_TX, DFSDM1_CKIN1, I2C2_SCL, LCD_SEG13, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, SWPMI1_TX, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTSPB13UFBGA169, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L496AE, STM32L496AG (UFBGA169), вид сверхуРаспиновка UFBGA169 картинкой
PNG, 1293 × 1300 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (B5, AF7), PG13 (G7, AF7), PA8 (G8, AF7)
CTSPB4 (NJTRST) (A5, AF7), PG11 (E6, AF7), PA11 (E13, AF7)
DEPB3 (JTDO/TRACESWO) (A6, AF7), PA12 (D13, AF7), PG12 (F6, AF7)
RTSPB3 (JTDO/TRACESWO) (A6, AF7), PA12 (D13, AF7), PG12 (F6, AF7)
RXPB7 (D5, AF7), PG10 (D6, AF7), PA10 (F9, AF7)
TXPG9 (B7, AF7), PB6 (C5, AF7), PA9 (F10, AF7)
USART2CKPD7 (F7, AF7), PA4 (L3, AF7)
CTSPD3 (E8, AF7), PA0 (K3, AF7)
DEPD4 (C7, AF7), PA1 (N2, AF7)
RTSPD4 (C7, AF7), PA1 (N2, AF7)
RXPA15 (JTDI) (A9, AF3), PD6 (E7, AF7), PA3 (M2, AF7)
TXPD5 (D7, AF7), PA2 (N1, AF7)
USART3CKPC12 (F8, AF7), PD10 (J13, AF7), PB0 (K5, AF7), PB12 (N12, AF7)
CTSPD11 (K12, AF7), PA6 (M4, AF7), PB13 (N13, AF7)
DEPA15 (JTDI) (A9, AF7), PD2 (D8, AF7), PD12 (K11, AF7), PB1 (L5, AF7), PB14 (M13, AF7)
RTSPA15 (JTDI) (A9, AF7), PD2 (D8, AF7), PD12 (K11, AF7), PB1 (L5, AF7), PB14 (M13, AF7)
RXPC11 (E9, AF7), PB11 (H8, AF7), PC5 (J5, AF7), PD9 (L10, AF7)
TXPC10 (D9, AF7), PC4 (H5, AF7), PD8 (L11, AF7), PB10 (N9, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (D5, AF8)
DEPA15 (JTDI) (A9, AF8)
RTSPA15 (JTDI) (A9, AF8)
RXPC11 (E9, AF8), PA1 (N2, AF8)
TXPC10 (D9, AF8), PA0 (K3, AF8)
UART5CTSPB5 (B5, AF8)
DEPB4 (NJTRST) (A5, AF8)
RTSPB4 (NJTRST) (A5, AF8)
RXPD2 (D8, AF8)
TXPC12 (F8, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPG5 (J9, AF8), PA6 (M4, AF8), PB13 (N13, AF8)
DEPG6 (G11, AF8), PB1 (L5, AF8), PB12 (N12, AF8)
RTSPG6 (G11, AF8), PB1 (L5, AF8), PB12 (N12, AF8)
RXPG8 (H9, AF8), PC0 (J2, AF8), PA3 (M2, AF8), PB10 (N9, AF8)
TXPB11 (H8, AF8), PG7 (H10, AF8), PC1 (J3, AF8), PA2 (N1, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (A5, AF5), PA11 (E13, AF5), PG3 (J11, AF5), PE14 (K8, AF5), PA6 (M4, AF5)
MOSIPB5 (B5, AF5), PA12 (D13, AF5), PE15 (J8, AF5), PG4 (J10, AF5), PA7 (L4, AF5)
NSSPA15 (JTDI) (A9, AF5), PG5 (J9, AF5), PB0 (K5, AF5), PA4 (L3, AF5), PE12 (M8, AF5)
SCKPB3 (JTDO/TRACESWO) (A6, AF5), PG2 (J12, AF5), PA5 (K4, AF5), PE13 (L8, AF5), PA1 (N2, AF5)
SPI2MISOPI2 (B10, AF5), PD3 (E8, AF5), PC2 (J4, AF5), PB14 (M13, AF5)
MOSIPD4 (C7, AF5), PI3 (C10, AF5), PC1 (J3, AF3), PC3 (K1, AF5), PB15 (M12, AF5)
NSSPI0 (A12, AF5), PD0 (B8, AF5), PB9 (D4, AF5), PB12 (N12, AF5)
SCKPI1 (B11, AF5), PD1 (C8, AF5), PD3 (E8, AF3), PA9 (F10, AF3), PB10 (N9, AF5), PB13 (N13, AF5)
SPI3MISOPB4 (NJTRST) (A5, AF6), PG10 (D6, AF6), PC11 (E9, AF6)
MOSIPB5 (B5, AF6), PG11 (E6, AF6), PC12 (F8, AF6)
NSSPA15 (JTDI) (A9, AF6), PG12 (F6, AF6), PA4 (L3, AF6)
SCKPB3 (JTDO/TRACESWO) (A6, AF6), PG9 (B7, AF6), PC10 (D9, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (C4, AF4), PB6 (C5, AF4), PG14 (G6, AF4)
SDAPB9 (D4, AF4), PB7 (D5, AF4), PG13 (G7, AF4)
SMBAPA14 (JTCK/SWCLK) (A10, AF4), PB5 (B5, AF4), PG15 (C6, AF4), PA1 (N2, AF4)
I2C2SCLPF1 (F4, AF4), PH4 (K9, AF4), PB10 (N9, AF4), PB13 (N13, AF4)
SDAPF0 (F5, AF4), PB11 (H8, AF4), PH5 (L9, AF4), PB14 (M13, AF4)
SMBAPH6 (E11, AF4), PF2 (F3, AF4), PB12 (N12, AF4)
I2C3SCLPH7 (D12, AF4), PG7 (H10, AF4), PC0 (J2, AF4), PA7 (L4, AF4)
SDAPB4 (NJTRST) (A5, AF4), PC9 (G9, AF6), PG8 (H9, AF4), PC1 (J3, AF4), PH8 (N10, AF4)
SMBAPH9 (D11, AF4), PG6 (G11, AF4), PB2 (N5, AF4)
I2C4SCLPB6 (C5, AF5), PC0 (J2, AF2), PD12 (K11, AF4), PF14 (L6, AF4), PB10 (N9, AF3)
SDAPB7 (D5, AF5), PB11 (H8, AF3), PC1 (J3, AF2), PF15 (K6, AF4), PD13 (K13, AF4)
SMBAPA14 (JTCK/SWCLK) (A10, AF5), PD11 (K12, AF4), PF13 (M6, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPI9 (B1, AF9), PD0 (B8, AF9), PB8 (C4, AF9), PA11 (E13, AF9)
TXPD1 (C8, AF9), PH13 (C9, AF9), PB9 (D4, AF9), PA12 (D13, AF9)
CAN2RXPB5 (B5, AF3), PB12 (N12, AF10)
TXPB6 (C5, AF8), PB13 (N13, AF10)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (E13, AF10)
DPPA12 (D13, AF10)
IDPA10 (F9, AF10)
NOEPA13 (JTMS/SWDIO) (A11, AF10), PC9 (G9, AF10)
SOFPA14 (JTCK/SWCLK) (A10, AF10), PA8 (G8, AF10)
VBUSPA9 (F10)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (F8, AF12)
CMDPD2 (D8, AF12)
D0PC8 (G10, AF12)
D1PC9 (G9, AF12)
D2PC10 (D9, AF12)
D3PC11 (E9, AF12)
D4PB8 (C4, AF12)
D5PB9 (D4, AF12)
D6PC6 (F11, AF12)
D7PC7 (G12, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PB1 (L5, AF10), PE12 (M8, AF10)
BK1_IO1PB0 (K5, AF10), PE13 (L8, AF10)
BK1_IO2PE14 (K8, AF10), PA7 (L4, AF10)
BK1_IO3PE15 (J8, AF10), PA6 (M4, AF10)
BK1_NCSPB11 (H8, AF10), PA2 (N1, AF10), PE11 (N8, AF10)
BK2_IO0PH2 (A2, AF3), PD4 (C7, AF10), PC1 (J3, AF10)
BK2_IO1PD5 (D7, AF10), PD6 (E7, AF5), PC2 (J4, AF10)
BK2_IO2PD6 (E7, AF10), PC3 (K1, AF10)
BK2_IO3PD7 (F7, AF10), PC4 (H5, AF10)
BK2_NCSPD3 (E8, AF10), PC11 (E9, AF5)
CLKPF10 (H4, AF3), PE10 (H7, AF10), PA3 (M2, AF10), PB10 (N9, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1EXTCLKPA0 (K3, AF13), PB0 (K5, AF13)
FS_APE4 (D1, AF13), PB9 (D4, AF13), PA9 (F10, AF13)
FS_BPA14 (JTCK/SWCLK) (A10, AF13), PB6 (C5, AF13), PE9 (J7, AF13), PA4 (L3, AF13)
MCLK_APB8 (C4, AF13), PE2 (D3, AF13), PG7 (H10, AF13), PA3 (M2, AF13)
MCLK_BPB4 (NJTRST) (A5, AF13), PE10 (H7, AF13)
SCK_APE5 (E4, AF13), PA8 (G8, AF13), PB10 (N9, AF13)
SCK_BPB3 (JTDO/TRACESWO) (A6, AF13), PE8 (K7, AF13)
SD_APE6 (E3, AF13), PD6 (E7, AF13), PA10 (F9, AF13), PC1 (J3, AF13), PC3 (K1, AF13)
SD_BPA13 (JTMS/SWDIO) (A11, AF13), PB5 (B5, AF13), PE3 (D2, AF13), PE7 (L7, AF13)
SAI2EXTCLKPC9 (G9, AF13), PA2 (N1, AF13)
FS_APG10 (D6, AF13), PD12 (K11, AF13), PB12 (N12, AF13)
FS_BPA15 (JTDI) (A9, AF13), PG3 (J11, AF13)
MCLK_APG11 (E6, AF13), PC6 (F11, AF13), PD9 (L10, AF13), PB14 (M13, AF13)
MCLK_BPC11 (E9, AF13), PC7 (G12, AF13), PG4 (J10, AF13)
SCK_APG9 (B7, AF13), PD10 (J13, AF13), PB13 (N13, AF13)
SCK_BPC10 (D9, AF13), PG2 (J12, AF13)
SD_APG12 (F6, AF13), PD11 (K12, AF13), PB15 (M12, AF13)
SD_BPC12 (F8, AF13), PG5 (J9, AF13)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPA8 (G8, AF12), PB12 (N12, AF12)
RXPA14 (JTCK/SWCLK) (A10, AF12), PB14 (M13, AF12)
SUSPENDPA15 (JTDI) (A9, AF12), PB15 (M12, AF12)
TXPA13 (JTMS/SWDIO) (A11, AF12), PB13 (N13, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PI11 (C3), PG11 (E6), PC11 (E9), PA11 (E13), PB11 (H8), PD11 (K12), PF11 (M5), PH11 (M10), PE11 (N8)
EXTI15PA15 (JTDI) (A9), PH15 (B12), PG15 (C6), PC15-OSC32_OUT (G1), PD15 (H11), PE15 (J8), PF15 (K6), PB15 (M12)
IN1PC0 (J2)
IN2PC1 (J3)
IN3PC2 (J4)
IN4PC3 (K1)
IN5PA0 (K3)
IN6PA1 (N2)
IN7PA2 (N1)
IN8PA3 (M2)
IN9PA4 (L3)
IN10PA5 (K4)
IN11PA6 (M4)
IN12PA7 (L4)
IN13PC4 (H5)
IN14PC5 (J5)
IN15PB0 (K5)
IN16PB1 (L5)
ADC2EXTI11PI11 (C3), PG11 (E6), PC11 (E9), PA11 (E13), PB11 (H8), PD11 (K12), PF11 (M5), PH11 (M10), PE11 (N8)
EXTI15PA15 (JTDI) (A9), PH15 (B12), PG15 (C6), PC15-OSC32_OUT (G1), PD15 (H11), PE15 (J8), PF15 (K6), PB15 (M12)
IN1PC0 (J2)
IN2PC1 (J3)
IN3PC2 (J4)
IN4PC3 (K1)
IN5PA0 (K3)
IN6PA1 (N2)
IN7PA2 (N1)
IN8PA3 (M2)
IN9PA4 (L3)
IN10PA5 (K4)
IN11PA6 (M4)
IN12PA7 (L4)
IN13PC4 (H5)
IN14PC5 (J5)
IN15PB0 (K5)
IN16PB1 (L5)
ADC3EXTI11PI11 (C3), PG11 (E6), PC11 (E9), PA11 (E13), PB11 (H8), PD11 (K12), PF11 (M5), PH11 (M10), PE11 (N8)
EXTI15PA15 (JTDI) (A9), PH15 (B12), PG15 (C6), PC15-OSC32_OUT (G1), PD15 (H11), PE15 (J8), PF15 (K6), PB15 (M12)
IN1PC0 (J2)
IN2PC1 (J3)
IN3PC2 (J4)
IN4PC3 (K1)
IN6PF3 (G3)
IN7PF4 (G4)
IN8PF5 (G5)
IN13PF10 (H4)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PI9 (B1), PG9 (B7), PB9 (D4), PH9 (D11), PA9 (F10), PC9 (G9), PE9 (J7), PD9 (L10)
OUT1PA4 (L3)
OUT2PA5 (K4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (H5), PB1 (L5)
INPPC5 (J5), PB2 (N5)
OUTPB0 (K5, AF12), PB10 (N9, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (A6), PB7 (D5)
INPPB4 (NJTRST) (A5), PB6 (C5)
OUTPB5 (B5, AF12), PB11 (H8, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMOPAMP1_VINM (M1)
VINPPA0 (K3)
VOUTPA3 (M2)
OPAMP2VINMOPAMP2_VINM (N4)
VINPPA6 (M4)
VOUTPB0 (K5)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (L1)

TIM — таймер

БлокСигналВыводы
TIM1BKINPE15 (J8, AF1), PA6 (M4, AF1), PB12 (N12, AF1)
BKIN_COMP1PE15 (J8, AF3)
BKIN_COMP2PA6 (M4, AF12), PB12 (N12, AF3)
BKIN2PA11 (E13, AF2), PE14 (K8, AF2)
BKIN2_COMP1PA11 (E13, AF12)
BKIN2_COMP2PE14 (K8, AF3)
CH1PA8 (G8, AF1), PE9 (J7, AF1)
CH1NPE8 (K7, AF1), PA7 (L4, AF1), PB13 (N13, AF1)
CH2PA9 (F10, AF1), PE11 (N8, AF1)
CH2NPE10 (H7, AF1), PB0 (K5, AF1), PB14 (M13, AF1)
CH3PA10 (F9, AF1), PE13 (L8, AF1)
CH3NPB1 (L5, AF1), PE12 (M8, AF1), PB15 (M12, AF1)
CH4PA11 (E13, AF1), PE14 (K8, AF1)
ETRPA12 (D13, AF1), PE7 (L7, AF1)
TIM2CH1PA15 (JTDI) (A9, AF1), PA0 (K3, AF1), PA5 (K4, AF1)
CH2PB3 (JTDO/TRACESWO) (A6, AF1), PA1 (N2, AF1)
CH3PA2 (N1, AF1), PB10 (N9, AF1)
CH4PB11 (H8, AF1), PA3 (M2, AF1)
ETRPA15 (JTDI) (A9, AF2), PA0 (K3, AF14), PA5 (K4, AF2)
TIM3CH1PB4 (NJTRST) (A5, AF2), PE3 (D2, AF2), PC6 (F11, AF2), PA6 (M4, AF2)
CH2PB5 (B5, AF2), PE4 (D1, AF2), PC7 (G12, AF2), PA7 (L4, AF2)
CH3PE5 (E4, AF2), PC8 (G10, AF2), PB0 (K5, AF2)
CH4PE6 (E3, AF2), PC9 (G9, AF2), PB1 (L5, AF2)
ETRPE2 (D3, AF2), PD2 (D8, AF2)
TIM4CH1PB6 (C5, AF2), PD12 (K11, AF2)
CH2PB7 (D5, AF2), PD13 (K13, AF2)
CH3PB8 (C4, AF2), PD14 (K10, AF2)
CH4PB9 (D4, AF2), PD15 (H11, AF2)
ETRPE0 (A4, AF2)
TIM5CH1PA0 (K3, AF2), PH10 (M9, AF2)
CH2PH11 (M10, AF2), PA1 (N2, AF2)
CH3PH12 (B13, AF2), PA2 (N1, AF2)
CH4PI0 (A12, AF2), PA3 (M2, AF2)
TIM8BKINPB7 (D5, AF3), PI4 (D10, AF3), PA6 (M4, AF3)
BKIN_COMP1PB7 (D5, AF13)
BKIN_COMP2PA6 (M4, AF13)
BKIN2PB6 (C5, AF3), PC9 (G9, AF1)
BKIN2_COMP1PC9 (G9, AF14)
BKIN2_COMP2PB6 (C5, AF12)
CH1PI5 (E10, AF3), PC6 (F11, AF3)
CH1NPH13 (C9, AF3), PA5 (K4, AF3), PA7 (L4, AF3)
CH2PI6 (B9, AF3), PC7 (G12, AF3)
CH2NPH14 (A13, AF3), PB0 (K5, AF3), PB14 (M13, AF3)
CH3PI7 (B2, AF3), PC8 (G10, AF3)
CH3NPH15 (B12, AF3), PB1 (L5, AF3), PB15 (M12, AF3)
CH4PI2 (B10, AF3), PC9 (G9, AF3)
ETRPI3 (C10, AF3), PA0 (K3, AF3)
TIM15BKINPA9 (F10, AF14), PB12 (N12, AF14)
CH1PG10 (D6, AF14), PB14 (M13, AF14), PA2 (N1, AF14)
CH1NPG9 (B7, AF14), PA1 (N2, AF14), PB13 (N13, AF14)
CH2PG11 (E6, AF14), PF10 (H4, AF14), PA3 (M2, AF14), PB15 (M12, AF14)
TIM16BKINPB5 (B5, AF14)
CH1PE0 (A4, AF14), PB8 (C4, AF14), PA6 (M4, AF14)
CH1NPB6 (C5, AF14)
TIM17BKINPB4 (NJTRST) (A5, AF14), PA10 (F9, AF14)
CH1PE1 (B4, AF14), PB9 (D4, AF14), PA7 (L4, AF14)
CH1NPB7 (D5, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (C5, AF1), PG12 (F6, AF1), PC3 (K1, AF1)
IN1PB5 (B5, AF1), PG10 (D6, AF1), PC0 (J2, AF1)
IN2PB7 (D5, AF1), PG11 (E6, AF1), PC2 (J4, AF1)
OUTPA14 (JTCK/SWCLK) (A10, AF1), PG15 (C6, AF1), PC1 (J3, AF1), PB2 (N5, AF1)
LPTIM2ETRPC3 (K1, AF14), PA5 (K4, AF14), PD11 (K12, AF14)
IN1PC0 (J2, AF14), PD12 (K11, AF14), PB1 (L5, AF14)
OUTPA8 (G8, AF14), PD13 (K13, AF14), PA4 (L3, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (E1), PB2 (N5, AF0)
OUT_CALIBPC13 (E1), PB2 (N5, AF0)
REFINPB15 (M12, AF0)
TSPC13 (E1)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (F5, AF12)
A1PF1 (F4, AF12)
A2PF2 (F3, AF12)
A3PF3 (G3, AF12)
A4PF4 (G4, AF12)
A5PF5 (G5, AF12)
A6PF12 (N6, AF12)
A7PF13 (M6, AF12)
A8PF14 (L6, AF12)
A9PF15 (K6, AF12)
A10PG0 (J6, AF12)
A11PG1 (H6, AF12)
A12PG2 (J12, AF12)
A13PG3 (J11, AF12)
A14PG4 (J10, AF12)
A15PG5 (J9, AF12)
A16PD11 (K12, AF12)
A17PD12 (K11, AF12)
A18PD13 (K13, AF12)
A19PE3 (D2, AF12)
A20PE4 (D1, AF12)
A21PE5 (E4, AF12)
A22PE6 (E3, AF12)
A23PE2 (D3, AF12)
A24PG13 (G7, AF12)
A25PG14 (G6, AF12)
ALEPD12 (K11)
CLEPD11 (K12)
CLKPD3 (E8, AF12)
D0PD14 (K10, AF12)
D1PD15 (H11, AF12)
D2PD0 (B8, AF12)
D3PD1 (C8, AF12)
D4PE7 (L7, AF12)
D5PE8 (K7, AF12)
D6PE9 (J7, AF12)
D7PE10 (H7, AF12)
D8PE11 (N8, AF12)
D9PE12 (M8, AF12)
D10PE13 (L8, AF12)
D11PE14 (K8, AF12)
D12PE15 (J8, AF12)
D13PD8 (L11, AF12)
D14PD9 (L10, AF12)
D15PD10 (J13, AF12)
DA0PD14 (K10, AF12)
DA1PD15 (H11, AF12)
DA2PD0 (B8, AF12)
DA3PD1 (C8, AF12)
DA4PE7 (L7, AF12)
DA5PE8 (K7, AF12)
DA6PE9 (J7, AF12)
DA7PE10 (H7, AF12)
DA8PE11 (N8, AF12)
DA9PE12 (M8, AF12)
DA10PE13 (L8, AF12)
DA11PE14 (K8, AF12)
DA12PE15 (J8, AF12)
DA13PD8 (L11, AF12)
DA14PD9 (L10, AF12)
DA15PD10 (J13, AF12)
INTPG7 (H10, AF12)
NBL0PE0 (A4, AF12)
NBL1PE1 (B4, AF12)
NCEPG9 (B7, AF12)
NE1PD7 (F7, AF12)
NE2PG9 (B7, AF12)
NE3PG10 (D6, AF12)
NE4PG12 (F6, AF12)
NLPB7 (D5, AF12)
NOEPD4 (C7, AF12)
NWAITPD6 (E7, AF12)
NWEPD5 (D7, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PH9 (D11, AF10), PA9 (F10, AF5), PC6 (F11, AF10)
D1PA10 (F9, AF5), PC7 (G12, AF10), PH10 (M9, AF10)
D2PE0 (A4, AF10), PC8 (G10, AF10), PH11 (M10, AF10)
D3PE1 (B4, AF10), PH12 (B13, AF10), PC9 (G9, AF4)
D4PH14 (A13, AF10), PE4 (D1, AF10), PC11 (E9, AF10)
D5PB6 (C5, AF10), PI4 (D10, AF10), PD3 (E8, AF4)
D6PI6 (B9, AF10), PB8 (C4, AF10), PE5 (E4, AF10)
D7PI7 (B2, AF10), PB9 (D4, AF10), PE6 (E3, AF10)
D8PI1 (B11, AF10), PC10 (D9, AF10), PH6 (E11, AF10)
D9PI2 (B10, AF10), PH7 (D12, AF10), PC12 (F8, AF10)
D10PB5 (B5, AF10), PI3 (C10, AF10), PD6 (E7, AF4)
D11PH15 (B12, AF10), PD2 (D8, AF10), PF10 (H4, AF10)
D12PB4 (NJTRST) (A5, AF10), PI8 (C11, AF10), PF11 (M5, AF10)
D13PI0 (A12, AF10), PG15 (C6, AF10)
HSYNCPA4 (L3, AF10), PD8 (L11, AF10), PH8 (N10, AF10)
PIXCLKPH5 (L9, AF10), PD9 (L10, AF10), PA6 (M4, AF4)
VSYNCPB7 (D5, AF10), PI5 (E10, AF10)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (G8, AF11)
COM1PA9 (F10, AF11)
COM2PA10 (F9, AF11)
COM3PB9 (D4, AF11)
COM4PC10 (D9, AF11)
COM5PC11 (E9, AF11)
COM6PC12 (F8, AF11)
COM7PD2 (D8, AF11)
SEG0PA1 (N2, AF11)
SEG1PA2 (N1, AF11)
SEG2PA3 (M2, AF11)
SEG3PA6 (M4, AF11)
SEG4PA7 (L4, AF11)
SEG5PB0 (K5, AF11)
SEG6PB1 (L5, AF11)
SEG7PB3 (JTDO/TRACESWO) (A6, AF11)
SEG8PB4 (NJTRST) (A5, AF11)
SEG9PB5 (B5, AF11)
SEG10PB10 (N9, AF11)
SEG11PB11 (H8, AF11)
SEG12PB12 (N12, AF11)
SEG13PB13 (N13, AF11)
SEG14PB14 (M13, AF11)
SEG15PB15 (M12, AF11)
SEG16PB8 (C4, AF11)
SEG17PA15 (JTDI) (A9, AF11)
SEG18PC0 (J2, AF11)
SEG19PC1 (J3, AF11)
SEG20PC2 (J4, AF11)
SEG21PB7 (D5, AF11)
SEG22PC4 (H5, AF11)
SEG23PC5 (J5, AF11)
SEG24PC6 (F11, AF11)
SEG25PC7 (G12, AF11)
SEG26PC8 (G10, AF11)
SEG27PC9 (G9, AF11)
SEG28PC10 (D9, AF11), PD8 (L11, AF11)
SEG29PC11 (E9, AF11), PD9 (L10, AF11)
SEG30PC12 (F8, AF11), PD10 (J13, AF11)
SEG31PD2 (D8, AF11), PD11 (K12, AF11)
SEG32PD12 (K11, AF11)
SEG33PD13 (K13, AF11)
SEG34PD14 (K10, AF11)
SEG35PD15 (H11, AF11)
SEG36PE0 (A4, AF11)
SEG37PE1 (B4, AF11)
SEG38PE2 (D3, AF11)
SEG39PE3 (D2, AF11)
SEG40PC10 (D9, AF11)
SEG41PC11 (E9, AF11)
SEG42PC12 (F8, AF11)
SEG43PD2 (D8, AF11)
VLCDPC3 (K1, AF11), PB2 (N5, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (N12, AF9)
G1_IO2PB13 (N13, AF9)
G1_IO3PB14 (M13, AF9)
G1_IO4PB15 (M12, AF9)
G2_IO1PB4 (NJTRST) (A5, AF9)
G2_IO2PB5 (B5, AF9)
G2_IO3PB6 (C5, AF9)
G2_IO4PB7 (D5, AF9)
G3_IO1PA15 (JTDI) (A9, AF9)
G3_IO2PC10 (D9, AF9)
G3_IO3PC11 (E9, AF9)
G3_IO4PC12 (F8, AF9)
G4_IO1PC6 (F11, AF9)
G4_IO2PC7 (G12, AF9)
G4_IO3PC8 (G10, AF9)
G4_IO4PC9 (G9, AF9)
G5_IO1PE10 (H7, AF9)
G5_IO2PE11 (N8, AF9)
G5_IO3PE12 (M8, AF9)
G5_IO4PE13 (L8, AF9)
G6_IO1PD10 (J13, AF9)
G6_IO2PD11 (K12, AF9)
G6_IO3PD12 (K11, AF9)
G6_IO4PD13 (K13, AF9)
G7_IO1PE2 (D3, AF9)
G7_IO2PE3 (D2, AF9)
G7_IO3PE4 (D1, AF9)
G7_IO4PE5 (E4, AF9)
G8_IO1PF14 (L6, AF9)
G8_IO2PF15 (K6, AF9)
G8_IO3PG0 (J6, AF9)
G8_IO4PG1 (H6, AF9)
SYNCPD2 (D8, AF9), PB10 (N9, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PD4 (C7, AF6), PB2 (N5, AF6)
CKIN1PD7 (F7, AF6), PB13 (N13, AF6)
CKIN2PE8 (K7, AF6), PB15 (M12, AF6)
CKIN3PE5 (E4, AF6), PC6 (F11, AF6)
CKIN4PC1 (J3, AF6), PE11 (N8, AF6)
CKIN5PB7 (D5, AF6), PE13 (L8, AF6)
CKIN6PB9 (D4, AF6), PF14 (L6, AF6)
CKIN7PD1 (C8, AF6), PB11 (H8, AF6)
CKOUTPC2 (J4, AF6), PE9 (J7, AF6)
DATIN0PD3 (E8, AF6), PB1 (L5, AF6)
DATIN1PD6 (E7, AF6), PB12 (N12, AF6)
DATIN2PE7 (L7, AF6), PB14 (M13, AF6)
DATIN3PE4 (D1, AF6), PC7 (G12, AF6)
DATIN4PE10 (H7, AF6), PC0 (J2, AF6)
DATIN5PB6 (C5, AF6), PE12 (M8, AF6)
DATIN6PB8 (C4, AF6), PF13 (M6, AF6)
DATIN7PD0 (B8, AF6), PB10 (N9, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (A10, AF0)
JTDIPA15 (JTDI) (A9, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (A6, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (A11, AF0)
TRACECLKPE2 (D3, AF0)
TRACED0PE3 (D2, AF0), PC1 (J3, AF0)
TRACED1PE4 (D1, AF0), PC10 (D9, AF0)
TRACED2PD2 (D8, AF0), PE5 (E4, AF0)
TRACED3PE6 (E3, AF0), PC12 (F8, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (N1)
MCOPA8 (G8, AF0)
OSC_INPH0-OSC_IN (H1)
OSC_OUTPH1-OSC_OUT (J1)
OSC32_INPC14-OSC32_IN (F1)
OSC32_OUTPC15-OSC32_OUT (G1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (E1)
RTC_TAMP2PA0 (K3)
RTC_TAMP3PE6 (E3)
SYS_WKUP1PA0 (K3)
SYS_WKUP2PC13 (E1)
SYS_WKUP3PE6 (E3)
SYS_WKUP4PA2 (N1)
SYS_WKUP5PC5 (J5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 169 шариков корпуса UFBGA169 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PI10ввод-вывод—
A2PH2ввод-выводQUADSPI_BK2_IO0 (AF3)
A3VDDпитание—
A4PE0ввод-выводDCMI_D2 (AF10), FMC_NBL0 (AF12), LCD_SEG36 (AF11), TIM16_CH1 (AF14), TIM4_ETR (AF2)
A5PB4 (NJTRST)ввод-выводCOMP2_INP, DCMI_D12 (AF10), I2C3_SDA (AF4), LCD_SEG8 (AF11), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7)
A6PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), LCD_SEG7 (AF11), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A7VSSпитание—
A8VDDпитание—
A9PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LCD_SEG17 (AF11), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SWPMI1_SUSPEND (AF12), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
A10PA14 (JTCK/SWCLK)ввод-выводI2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SWPMI1_RX (AF12), SYS_JTCK-SWCLK (AF0), USB_OTG_FS_SOF (AF10)
A11PA13 (JTMS/SWDIO)ввод-выводIR_OUT (AF1), SAI1_SD_B (AF13), SWPMI1_TX (AF12), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10)
A12PI0ввод-выводDCMI_D13 (AF10), SPI2_NSS (AF5), TIM5_CH4 (AF2)
A13PH14ввод-выводDCMI_D4 (AF10), TIM8_CH2N (AF3)
B1PI9ввод-выводCAN1_RX (AF9), DAC1_EXTI9
B2PI7ввод-выводDCMI_D7 (AF10), TIM8_CH3 (AF3)
B3VSSпитание—
B4PE1ввод-выводDCMI_D3 (AF10), FMC_NBL1 (AF12), LCD_SEG37 (AF11), TIM17_CH1 (AF14)
B5PB5ввод-выводCAN2_RX (AF3), COMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
B6VDDIO2питание—
B7PG9ввод-выводDAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
B8PD0ввод-выводCAN1_RX (AF9), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5)
B9PI6ввод-выводDCMI_D6 (AF10), TIM8_CH2 (AF3)
B10PI2ввод-выводDCMI_D9 (AF10), SPI2_MISO (AF5), TIM8_CH4 (AF3)
B11PI1ввод-выводDCMI_D8 (AF10), SPI2_SCK (AF5)
B12PH15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D11 (AF10), TIM8_CH3N (AF3)
B13PH12ввод-выводDCMI_D3 (AF10), TIM5_CH3 (AF2)
C1VDDпитание—
C2VSSпитание—
C3PI11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11
C4PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF10), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), LCD_SEG16 (AF11), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
C5PB6ввод-выводCAN2_TX (AF8), COMP2_INP, DCMI_D5 (AF10), DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
C6PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13 (AF10), I2C1_SMBA (AF4), LPTIM1_OUT (AF1)
C7PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), QUADSPI_BK2_IO0 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
C8PD1ввод-выводCAN1_TX (AF9), DFSDM1_CKIN7 (AF6), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5)
C9PH13ввод-выводCAN1_TX (AF9), TIM8_CH1N (AF3)
C10PI3ввод-выводDCMI_D10 (AF10), SPI2_MOSI (AF5), TIM8_ETR (AF3)
C11PI8ввод-выводDCMI_D12 (AF10)
C12VSSпитание—
C13VDDпитание—
D1PE4ввод-выводDCMI_D4 (AF10), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
D2PE3ввод-выводFMC_A19 (AF12), LCD_SEG39 (AF11), SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
D3PE2ввод-выводFMC_A23 (AF12), LCD_SEG38 (AF11), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
D4PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, DCMI_D7 (AF10), DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), LCD_COM3 (AF11), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
D5PB7ввод-выводCOMP2_INM, DCMI_VSYNC (AF10), DFSDM1_CKIN5 (AF6), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
D6PG10ввод-выводFMC_NE3 (AF12), LPTIM1_IN1 (AF1), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
D7PD5ввод-выводFMC_NWE (AF12), QUADSPI_BK2_IO1 (AF10), USART2_TX (AF7)
D8PD2ввод-выводDCMI_D11 (AF10), LCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
D9PC10ввод-выводDCMI_D8 (AF10), LCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
D10PI4ввод-выводDCMI_D5 (AF10), TIM8_BKIN (AF3)
D11PH9ввод-выводDAC1_EXTI9, DCMI_D0 (AF10), I2C3_SMBA (AF4)
D12PH7ввод-выводDCMI_D9 (AF10), I2C3_SCL (AF4)
D13PA12ввод-выводCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
E1PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
E2VBATпитание—
E3PE6ввод-выводDCMI_D7 (AF10), FMC_A22 (AF12), RTC_TAMP3, SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2)
E4PE5ввод-выводDCMI_D6 (AF10), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
E5PH3-BOOT0ввод-вывод—
E6PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LPTIM1_IN2 (AF1), SAI2_MCLK_A (AF13), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7)
E7PD6ввод-выводDCMI_D10 (AF4), DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), QUADSPI_BK2_IO1 (AF5), QUADSPI_BK2_IO2 (AF10), SAI1_SD_A (AF13), USART2_RX (AF7)
E8PD3ввод-выводDCMI_D5 (AF4), DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), QUADSPI_BK2_NCS (AF10), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7)
E9PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF10), LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), QUADSPI_BK2_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
E10PI5ввод-выводDCMI_VSYNC (AF10), TIM8_CH1 (AF3)
E11PH6ввод-выводDCMI_D8 (AF10), I2C2_SMBA (AF4)
E12VDDUSBпитание—
E13PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
F1PC14-OSC32_INввод-выводRCC_OSC32_IN
F2VSSпитание—
F3PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
F4PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
F5PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
F6PG12ввод-выводFMC_NE4 (AF12), LPTIM1_ETR (AF1), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
F7PD7ввод-выводDFSDM1_CKIN1 (AF6), FMC_NE1 (AF12), QUADSPI_BK2_IO3 (AF10), USART2_CK (AF7)
F8PC12ввод-выводDCMI_D9 (AF10), LCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
F9PA10ввод-выводDCMI_D1 (AF5), LCD_COM2 (AF11), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
F10PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), LCD_COM1 (AF11), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
F11PC6ввод-выводDCMI_D0 (AF10), DFSDM1_CKIN3 (AF6), LCD_SEG24 (AF11), SAI2_MCLK_A (AF13), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
F12VDDIO2питание—
F13VSSпитание—
G1PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
G2VDDпитание—
G3PF3ввод-выводADC3_IN6, FMC_A3 (AF12)
G4PF4ввод-выводADC3_IN7, FMC_A4 (AF12)
G5PF5ввод-выводADC3_IN8, FMC_A5 (AF12)
G6PG14ввод-выводFMC_A25 (AF12), I2C1_SCL (AF4)
G7PG13ввод-выводFMC_A24 (AF12), I2C1_SDA (AF4), USART1_CK (AF7)
G8PA8ввод-выводLCD_COM0 (AF11), LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_SCK_A (AF13), SWPMI1_IO (AF12), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
G9PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), I2C3_SDA (AF6), LCD_SEG27 (AF11), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_BKIN2_COMP1 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10)
G10PC8ввод-выводDCMI_D2 (AF10), LCD_SEG26 (AF11), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
G11PG6ввод-выводI2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8)
G12PC7ввод-выводDCMI_D1 (AF10), DFSDM1_DATIN3 (AF6), LCD_SEG25 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
G13VDDпитание—
H1PH0-OSC_INввод-выводRCC_OSC_IN
H2VSSпитание—
H3NRSTсброс—
H4PF10ввод-выводADC3_IN13, DCMI_D11 (AF10), QUADSPI_CLK (AF3), TIM15_CH2 (AF14)
H5PC4ввод-выводADC1_IN13, ADC2_IN13, COMP1_INM, LCD_SEG22 (AF11), QUADSPI_BK2_IO3 (AF10), USART3_TX (AF7)
H6PG1ввод-выводFMC_A11 (AF12), TSC_G8_IO4 (AF9)
H7PE10ввод-выводDFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
H8PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), I2C4_SDA (AF3), LCD_SEG11 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
H9PG8ввод-выводI2C3_SDA (AF4), LPUART1_RX (AF8)
H10PG7ввод-выводFMC_INT (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8), SAI1_MCLK_A (AF13)
H11PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LCD_SEG35 (AF11), TIM4_CH4 (AF2)
H12VSSпитание—
H13VDDпитание—
J1PH1-OSC_OUTввод-выводRCC_OSC_OUT
J2PC0ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), I2C4_SCL (AF2), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8)
J3PC1ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), I2C4_SDA (AF2), LCD_SEG19 (AF11), LPTIM1_OUT (AF1), LPUART1_TX (AF8), QUADSPI_BK2_IO0 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3), SYS_TRACED0 (AF0)
J4PC2ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT (AF6), LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), QUADSPI_BK2_IO1 (AF10), SPI2_MISO (AF5)
J5PC5ввод-выводADC1_IN14, ADC2_IN14, COMP1_INP, LCD_SEG23 (AF11), SYS_WKUP5, USART3_RX (AF7)
J6PG0ввод-выводFMC_A10 (AF12), TSC_G8_IO3 (AF9)
J7PE9ввод-выводDAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
J8PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), QUADSPI_BK1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF3)
J9PG5ввод-выводFMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5)
J10PG4ввод-выводFMC_A14 (AF12), SAI2_MCLK_B (AF13), SPI1_MOSI (AF5)
J11PG3ввод-выводFMC_A13 (AF12), SAI2_FS_B (AF13), SPI1_MISO (AF5)
J12PG2ввод-выводFMC_A12 (AF12), SAI2_SCK_B (AF13), SPI1_SCK (AF5)
J13PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LCD_SEG30 (AF11), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7)
K1PC3ввод-выводADC1_IN4, ADC2_IN4, ADC3_IN4, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), QUADSPI_BK2_IO2 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
K2VSSA/VREF-питание—
K3PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
K4PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
K5PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), LCD_SEG5 (AF11), OPAMP2_VOUT, QUADSPI_BK1_IO1 (AF10), SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
K6PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4), TSC_G8_IO2 (AF9)
K7PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
K8PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), QUADSPI_BK1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP2 (AF3), TIM1_CH4 (AF1)
K9PH4ввод-выводI2C2_SCL (AF4)
K10PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), LCD_SEG34 (AF11), TIM4_CH3 (AF2)
K11PD12ввод-выводFMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LCD_SEG32 (AF11), LPTIM2_IN1 (AF14), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
K12PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LCD_SEG31 (AF11), LPTIM2_ETR (AF14), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7)
K13PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LCD_SEG33 (AF11), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
L1VREF+служебныйVREFBUF_OUT
L2VDDAпитание—
L3PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
L4PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), LCD_SEG4 (AF11), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
L5PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LCD_SEG6 (AF11), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
L6PF14ввод-выводDFSDM1_CKIN6 (AF6), FMC_A8 (AF12), I2C4_SCL (AF4), TSC_G8_IO1 (AF9)
L7PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), SAI1_SD_B (AF13), TIM1_ETR (AF1)
L8PE13ввод-выводDFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), QUADSPI_BK1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
L9PH5ввод-выводDCMI_PIXCLK (AF10), I2C2_SDA (AF4)
L10PD9ввод-выводDAC1_EXTI9, DCMI_PIXCLK (AF10), FMC_D14 (AF12), FMC_DA14 (AF12), LCD_SEG29 (AF11), SAI2_MCLK_A (AF13), USART3_RX (AF7)
L11PD8ввод-выводDCMI_HSYNC (AF10), FMC_D13 (AF12), FMC_DA13 (AF12), LCD_SEG28 (AF11), USART3_TX (AF7)
L12VDDпитание—
L13VSSпитание—
M1OPAMP1_VINMслужебныйOPAMP1_VINM
M2PA3ввод-выводADC1_IN8, ADC2_IN8, LCD_SEG2 (AF11), LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
M3VSSпитание—
M4PA6ввод-выводADC1_IN11, ADC2_IN11, DCMI_PIXCLK (AF4), LCD_SEG3 (AF11), LPUART1_CTS (AF8), OPAMP2_VINP, QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP2 (AF13), USART3_CTS (AF7)
M5PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF10)
M6PF13ввод-выводDFSDM1_DATIN6 (AF6), FMC_A7 (AF12), I2C4_SMBA (AF4)
M7VSSпитание—
M8PE12ввод-выводDFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), QUADSPI_BK1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
M9PH10ввод-выводDCMI_D1 (AF10), TIM5_CH1 (AF2)
M10PH11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2 (AF10), TIM5_CH2 (AF2)
M11VSSпитание—
M12PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), LCD_SEG15 (AF11), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), SWPMI1_SUSPEND (AF12), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9)
M13PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LCD_SEG14 (AF11), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), SWPMI1_RX (AF12), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
N1PA2ввод-выводADC1_IN7, ADC2_IN7, LCD_SEG1 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
N2PA1ввод-выводADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), LCD_SEG0 (AF11), SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
N3VDDпитание—
N4OPAMP2_VINMслужебныйOPAMP2_VINM
N5PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LCD_VLCD (AF11), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
N6PF12ввод-выводFMC_A6 (AF12)
N7VDDпитание—
N8PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), QUADSPI_BK1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
N9PB10ввод-выводCOMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2C4_SCL (AF3), LCD_SEG10 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
N10PH8ввод-выводDCMI_HSYNC (AF10), I2C3_SDA (AF4)
N11VDDпитание—
N12PB12ввод-выводCAN2_RX (AF10), DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), SWPMI1_IO (AF12), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
N13PB13ввод-выводCAN2_TX (AF10), DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LCD_SEG13 (AF11), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), SWPMI1_TX (AF12), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE2резервное питание: часы реального времени и резервные регистры
VDDA3, A8, C1, C13, G2, G13, H13, L12, N3, N7, N11питание цифровой части и линий ввода-вывода
VDDAL2питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2B6, F12питание отдельной группы линий ввода-вывода
VDDUSBE12питание приёмопередатчика USB
VSSA7, B3, C2, C12, F2, F13, H2, H12, L13, M3, M7, M11общий провод (земля)
VSSA/VREF-K2общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRSTH3сброс, активный уровень — низкий
OPAMP1_VINMM1—
OPAMP2_VINMN4—
VREF+L1верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX эта группа называется STM32L496A(E-G)Ix: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L496AESTM32L496AEIx512 КБ320 КБ
STM32L496AGSTM32L496AGIx1 МБ320 КБ

Линейка STM32L4x6, семейство STM32L4, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: P-L496G-CELL01, P-L496G-CELL02, STM32L496G-DISCO.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA169, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L4A6AGIxSTM32L4x6169 из 169выводы совпадают полностьютолько у него: AES
STM32L4A6AGIxPSTM32L4x6167 из 169C6: PG15 → VDD12; M10: PH11 → VDD12только у него: AES
STM32L496AGSTM32L4x6167 из 169C6: PG15 → VDD12; M10: PH11 → VDD12
STM32L4P5AG, STM32L4P5AESTM32L4P5/Q5169 из 169выводы совпадают полностьютолько у этого: ADC3, CAN2, LCD, QUADSPI, SWPMI1; только у него: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; частота до 80 и 120 МГц
STM32L4Q5AGIxSTM32L4P5/Q5169 из 169выводы совпадают полностьютолько у этого: ADC3, CAN2, LCD, QUADSPI, SWPMI1; только у него: AES, LTDC, OCTOSPI1, OCTOSPI2, PKA, PSSI, SDMMC2; частота до 80 и 120 МГц
STM32L4R5AG, STM32L4R5AISTM32L4R5/S5169 из 169выводы совпадают полностьютолько у этого: ADC2, ADC3, CAN2, HASH, LCD, QUADSPI, SWPMI1; только у него: OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ
STM32L4R5AISTM32L4R5/S5169 из 169выводы совпадают полностьютолько у этого: ADC2, ADC3, CAN2, HASH, LCD, QUADSPI, SWPMI1; только у него: OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ
STM32L4R7AISTM32L4R7/S7169 из 169выводы совпадают полностьютолько у этого: ADC2, ADC3, CAN2, HASH, LCD, QUADSPI, SWPMI1; только у него: LTDC, OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ
STM32L4S5AISTM32L4R5/S5169 из 169выводы совпадают полностьютолько у этого: ADC2, ADC3, CAN2, LCD, QUADSPI, SWPMI1; только у него: AES, OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ
STM32L4S7AISTM32L4R7/S7169 из 169выводы совпадают полностьютолько у этого: ADC2, ADC3, CAN2, LCD, QUADSPI, SWPMI1; только у него: AES, LTDC, OCTOSPI1, OCTOSPI2; частота до 80 и 120 МГц; флеш-память до 1024 и 2048 КБ; ОЗУ 320 и 640 КБ
STM32L4P5AGSTM32L4P5/Q5167 из 169C6: PG15 → VDD12; M10: PH11 → VDD12только у этого: ADC3, CAN2, LCD, QUADSPI, SWPMI1; только у него: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; частота до 80 и 120 МГц
STM32L4Q5AGIxPSTM32L4P5/Q5167 из 169C6: PG15 → VDD12; M10: PH11 → VDD12только у этого: ADC3, CAN2, LCD, QUADSPI, SWPMI1; только у него: AES, LTDC, OCTOSPI1, OCTOSPI2, PKA, PSSI, SDMMC2; частота до 80 и 120 МГц

Частые вопросы

На каких выводах USART1 у STM32L496AE?

В корпусе UFBGA169 сигнал USART1_TX выведен на PG9 (шарик B7, AF7) или PB6 (шарик C5, AF7) или PA9 (шарик F10, AF7), USART1_RX — на PB7 (шарик D5, AF7) или PG10 (шарик D6, AF7) или PA10 (шарик F9, AF7).

Где у STM32L496AE выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик A11, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L496AE?

I2C1_SCL — PB8 (шарик C4, AF4) или PB6 (шарик C5, AF4) или PG14 (шарик G6, AF4), I2C1_SDA — PB9 (шарик D4, AF4) или PB7 (шарик D5, AF4) или PG13 (шарик G7, AF4).

Сколько выводов ввода-вывода у STM32L496AE в корпусе UFBGA169?

136 из 169. Ещё 29 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L496AE и STM32L496AG?

Объёмом памяти: STM32L496AE — 512 КБ флеш-памяти и 320 КБ ОЗУ, STM32L496AG — 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L496AE?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
