STM32L4S5AI в корпусе UFBGA169: распиновка
STM32L4S5AI — микроконтроллер STM32L4+ на ядре Cortex-M4 с частотой до 120 МГц: 2 МБ флеш-памяти и 640 КБ ОЗУ. Корпус UFBGA169 — 169 шариков, из них 136 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 120 МГц
- Флеш-память
- 2 МБ
- ОЗУ
- 640 КБ
- Корпус
- UFBGA169, 169 шариков
- Линий ввода-вывода
- 136
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+125 °C, зависит от исполнения

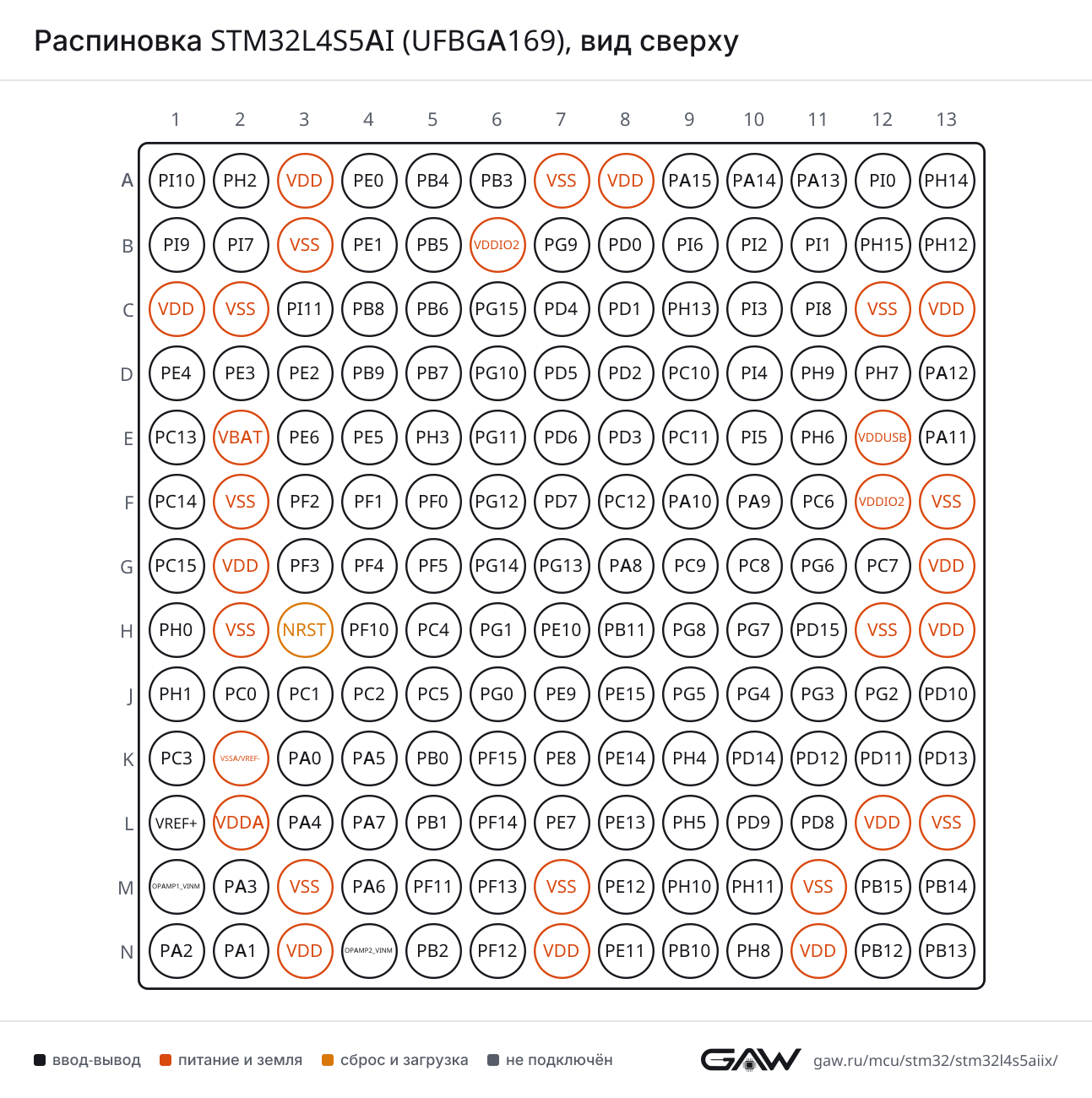

Схема корпуса UFBGA169
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (B5, AF7), PG13 (G7, AF7), PA8 (G8, AF7) |
| CTS | PB4 (NJTRST) (A5, AF7), PG11 (E6, AF7), PA11 (E13, AF7) | |
| DE | PB3 (JTDO/TRACESWO) (A6, AF7), PA12 (D13, AF7), PG12 (F6, AF7) | |
| NSS | PB4 (NJTRST) (A5, AF7), PG11 (E6, AF7), PA11 (E13, AF7) | |
| RTS | PB3 (JTDO/TRACESWO) (A6, AF7), PA12 (D13, AF7), PG12 (F6, AF7) | |
| RX | PB7 (D5, AF7), PG10 (D6, AF7), PA10 (F9, AF7) | |
| TX | PG9 (B7, AF7), PB6 (C5, AF7), PA9 (F10, AF7) | |
| USART2 | CK | PD7 (F7, AF7), PA4 (L3, AF7) |
| CTS | PD3 (E8, AF7), PA0 (K3, AF7) | |
| DE | PD4 (C7, AF7), PA1 (N2, AF7) | |
| NSS | PD3 (E8, AF7), PA0 (K3, AF7) | |
| RTS | PD4 (C7, AF7), PA1 (N2, AF7) | |
| RX | PA15 (JTDI) (A9, AF3), PD6 (E7, AF7), PA3 (M2, AF7) | |
| TX | PD5 (D7, AF7), PA2 (N1, AF7) | |
| USART3 | CK | PC12 (F8, AF7), PD10 (J13, AF7), PB0 (K5, AF7), PB12 (N12, AF7) |
| CTS | PD11 (K12, AF7), PA6 (M4, AF7), PB13 (N13, AF7) | |
| DE | PA15 (JTDI) (A9, AF7), PD2 (D8, AF7), PD12 (K11, AF7), PB1 (L5, AF7), PB14 (M13, AF7) | |
| NSS | PD11 (K12, AF7), PA6 (M4, AF7), PB13 (N13, AF7) | |
| RTS | PA15 (JTDI) (A9, AF7), PD2 (D8, AF7), PD12 (K11, AF7), PB1 (L5, AF7), PB14 (M13, AF7) | |
| RX | PC11 (E9, AF7), PB11 (H8, AF7), PC5 (J5, AF7), PD9 (L10, AF7) | |
| TX | PC10 (D9, AF7), PC4 (H5, AF7), PD8 (L11, AF7), PB10 (N9, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (D5, AF8) |
| DE | PA15 (JTDI) (A9, AF8) | |
| RTS | PA15 (JTDI) (A9, AF8) | |
| RX | PC11 (E9, AF8), PA1 (N2, AF8) | |
| TX | PC10 (D9, AF8), PA0 (K3, AF8) | |
| UART5 | CTS | PB5 (B5, AF8) |
| DE | PB4 (NJTRST) (A5, AF8) | |
| RTS | PB4 (NJTRST) (A5, AF8) | |
| RX | PD2 (D8, AF8) | |
| TX | PC12 (F8, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PG5 (J9, AF8), PA6 (M4, AF8), PB13 (N13, AF8) |
| DE | PG6 (G11, AF8), PB1 (L5, AF8), PB12 (N12, AF8) | |
| RTS | PG6 (G11, AF8), PB1 (L5, AF8), PB12 (N12, AF8) | |
| RX | PG8 (H9, AF8), PC0 (J2, AF8), PA3 (M2, AF8), PB10 (N9, AF8) | |
| TX | PB11 (H8, AF8), PG7 (H10, AF8), PC1 (J3, AF8), PA2 (N1, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (A5, AF5), PA11 (E13, AF5), PG3 (J11, AF5), PE14 (K8, AF5), PA6 (M4, AF5) |
| MOSI | PB5 (B5, AF5), PA12 (D13, AF5), PE15 (J8, AF5), PG4 (J10, AF5), PA7 (L4, AF5) | |
| NSS | PA15 (JTDI) (A9, AF5), PG5 (J9, AF5), PB0 (K5, AF5), PA4 (L3, AF5), PE12 (M8, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (A6, AF5), PG2 (J12, AF5), PA5 (K4, AF5), PE13 (L8, AF5), PA1 (N2, AF5) | |
| SPI2 | MISO | PI2 (B10, AF5), PD3 (E8, AF5), PC2 (J4, AF5), PB14 (M13, AF5) |
| MOSI | PD4 (C7, AF5), PI3 (C10, AF5), PC1 (J3, AF3), PC3 (K1, AF5), PB15 (M12, AF5) | |
| NSS | PI0 (A12, AF5), PD0 (B8, AF5), PB9 (D4, AF5), PB12 (N12, AF5) | |
| SCK | PI1 (B11, AF5), PD1 (C8, AF5), PD3 (E8, AF3), PA9 (F10, AF3), PB10 (N9, AF5), PB13 (N13, AF5) | |
| SPI3 | MISO | PB4 (NJTRST) (A5, AF6), PG10 (D6, AF6), PC11 (E9, AF6) |
| MOSI | PB5 (B5, AF6), PG11 (E6, AF6), PD6 (E7, AF5), PC12 (F8, AF6) | |
| NSS | PA15 (JTDI) (A9, AF6), PG12 (F6, AF6), PA4 (L3, AF6) | |
| SCK | PB3 (JTDO/TRACESWO) (A6, AF6), PG9 (B7, AF6), PC10 (D9, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (C4, AF4), PB6 (C5, AF4), PG14 (G6, AF4) |
| SDA | PB9 (D4, AF4), PB7 (D5, AF4), PG13 (G7, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (A10, AF4), PB5 (B5, AF4), PG15 (C6, AF4), PA1 (N2, AF4) | |
| I2C2 | SCL | PF1 (F4, AF4), PH4 (K9, AF4), PB10 (N9, AF4), PB13 (N13, AF4) |
| SDA | PF0 (F5, AF4), PB11 (H8, AF4), PH5 (L9, AF4), PB14 (M13, AF4) | |
| SMBA | PH6 (E11, AF4), PF2 (F3, AF4), PB12 (N12, AF4) | |
| I2C3 | SCL | PH7 (D12, AF4), PG7 (H10, AF4), PC0 (J2, AF4), PA7 (L4, AF4) |
| SDA | PB4 (NJTRST) (A5, AF4), PC9 (G9, AF6), PG8 (H9, AF4), PC1 (J3, AF4), PH8 (N10, AF4) | |
| SMBA | PH9 (D11, AF4), PG6 (G11, AF4), PB2 (N5, AF4) | |
| I2C4 | SCL | PB6 (C5, AF5), PD12 (K11, AF4), PF14 (L6, AF4), PB10 (N9, AF3) |
| SDA | PB7 (D5, AF5), PB11 (H8, AF3), PF15 (K6, AF4), PD13 (K13, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (A10, AF5), PD11 (K12, AF4), PF13 (M6, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PI9 (B1, AF9), PD0 (B8, AF9), PB8 (C4, AF9), PA11 (E13, AF9) |
| TX | PD1 (C8, AF9), PH13 (C9, AF9), PB9 (D4, AF9), PA12 (D13, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (E13, AF10) |
| DP | PA12 (D13, AF10) | |
| ID | PA10 (F9, AF10) | |
| NOE | PA13 (JTMS/SWDIO) (A11, AF10), PC9 (G9, AF10) | |
| SOF | PA14 (JTCK/SWCLK) (A10, AF10), PA8 (G8, AF10) | |
| VBUS | PA9 (F10) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (D4, AF8) |
| CK | PC12 (F8, AF12) | |
| CKIN | PB8 (C4, AF8) | |
| CMD | PD2 (D8, AF12) | |
| D0 | PC8 (G10, AF12) | |
| D0DIR | PC6 (F11, AF8) | |
| D1 | PC9 (G9, AF12) | |
| D2 | PC10 (D9, AF12) | |
| D3 | PC11 (E9, AF12) | |
| D4 | PB8 (C4, AF12) | |
| D5 | PB9 (D4, AF12) | |
| D6 | PC6 (F11, AF12) | |
| D7 | PC7 (G12, AF12) | |
| D123DIR | PC7 (G12, AF8) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PB8 (C4, AF3), PE2 (D3, AF3), PG7 (H10, AF3), PA3 (M2, AF3) |
| CK2 | PE5 (E4, AF3), PA8 (G8, AF3) | |
| D1 | PE6 (E3, AF3), PD6 (E7, AF3), PA10 (F9, AF3), PC3 (K1, AF3) | |
| D2 | PE4 (D1, AF3), PB9 (D4, AF3) | |
| D3 | PF10 (H4, AF13), PC5 (J5, AF3) | |
| EXTCLK | PA0 (K3, AF13), PB0 (K5, AF13) | |
| FS_A | PE4 (D1, AF13), PB9 (D4, AF13), PA9 (F10, AF13) | |
| FS_B | PA14 (JTCK/SWCLK) (A10, AF13), PB6 (C5, AF13), PE9 (J7, AF13), PA4 (L3, AF13) | |
| MCLK_A | PB8 (C4, AF13), PE2 (D3, AF13), PG7 (H10, AF13), PA3 (M2, AF13) | |
| MCLK_B | PB4 (NJTRST) (A5, AF13), PE10 (H7, AF13) | |
| SCK_A | PE5 (E4, AF13), PA8 (G8, AF13), PB10 (N9, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (A6, AF13), PE8 (K7, AF13) | |
| SD_A | PE6 (E3, AF13), PD6 (E7, AF13), PA10 (F9, AF13), PC1 (J3, AF13), PC3 (K1, AF13) | |
| SD_B | PA13 (JTMS/SWDIO) (A11, AF13), PB5 (B5, AF13), PE3 (D2, AF13), PE7 (L7, AF13) | |
| SAI2 | EXTCLK | PC9 (G9, AF13), PA2 (N1, AF13) |
| FS_A | PG10 (D6, AF13), PC0 (J2, AF13), PD12 (K11, AF13), PB12 (N12, AF13) | |
| FS_B | PA15 (JTDI) (A9, AF13), PG3 (J11, AF13) | |
| MCLK_A | PG11 (E6, AF13), PC6 (F11, AF13), PD9 (L10, AF13), PB14 (M13, AF13) | |
| MCLK_B | PC11 (E9, AF13), PC7 (G12, AF13), PG4 (J10, AF13) | |
| SCK_A | PG9 (B7, AF13), PD10 (J13, AF13), PB13 (N13, AF13) | |
| SCK_B | PC10 (D9, AF13), PG2 (J12, AF13) | |
| SD_A | PG12 (F6, AF13), PD11 (K12, AF13), PB15 (M12, AF13) | |
| SD_B | PC12 (F8, AF13), PG5 (J9, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PI11 (C3), PG11 (E6), PC11 (E9), PA11 (E13), PB11 (H8), PD11 (K12), PF11 (M5), PH11 (M10), PE11 (N8) |
| EXTI15 | PA15 (JTDI) (A9), PH15 (B12), PG15 (C6), PC15-OSC32_OUT (G1), PD15 (H11), PE15 (J8), PF15 (K6), PB15 (M12) | |
| IN1 | PC0 (J2) | |
| IN2 | PC1 (J3) | |
| IN3 | PC2 (J4) | |
| IN4 | PC3 (K1) | |
| IN5 | PA0 (K3) | |
| IN6 | PA1 (N2) | |
| IN7 | PA2 (N1) | |
| IN8 | PA3 (M2) | |
| IN9 | PA4 (L3) | |
| IN10 | PA5 (K4) | |
| IN11 | PA6 (M4) | |
| IN12 | PA7 (L4) | |
| IN13 | PC4 (H5) | |
| IN14 | PC5 (J5) | |
| IN15 | PB0 (K5) | |
| IN16 | PB1 (L5) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PI9 (B1), PG9 (B7), PB9 (D4), PH9 (D11), PA9 (F10), PC9 (G9), PE9 (J7), PD9 (L10) |
| OUT1 | PA4 (L3) | |
| OUT2 | PA5 (K4) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (H5), PB1 (L5) |
| INP | PC5 (J5), PB2 (N5) | |
| OUT | PB0 (K5, AF12), PB10 (N9, AF12) | |
| COMP2 | INM | PB3 (JTDO/TRACESWO) (A6), PB7 (D5) |
| INP | PB4 (NJTRST) (A5), PB6 (C5) | |
| OUT | PB5 (B5, AF12), PB11 (H8, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | OPAMP1_VINM (M1), PA1 (N2) |
| VINP | PA0 (K3) | |
| VOUT | PA3 (M2) | |
| OPAMP2 | VINM | PA7 (L4), OPAMP2_VINM (N4) |
| VINP | PA6 (M4) | |
| VOUT | PB0 (K5) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (L1) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PE15 (J8, AF3), PA6 (M4, AF12), PB12 (N12, AF3) |
| BKIN2 | PA11 (E13, AF12), PE14 (K8, AF3) | |
| CH1 | PA8 (G8, AF1), PE9 (J7, AF1) | |
| CH1N | PE8 (K7, AF1), PA7 (L4, AF1), PB13 (N13, AF1) | |
| CH2 | PA9 (F10, AF1), PE11 (N8, AF1) | |
| CH2N | PE10 (H7, AF1), PB0 (K5, AF1), PB14 (M13, AF1) | |
| CH3 | PA10 (F9, AF1), PE13 (L8, AF1) | |
| CH3N | PB1 (L5, AF1), PE12 (M8, AF1), PB15 (M12, AF1) | |
| CH4 | PA11 (E13, AF1), PE14 (K8, AF1) | |
| ETR | PA12 (D13, AF1), PE7 (L7, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (A9, AF1), PA0 (K3, AF1), PA5 (K4, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (A6, AF1), PA1 (N2, AF1) | |
| CH3 | PA2 (N1, AF1), PB10 (N9, AF1) | |
| CH4 | PB11 (H8, AF1), PA3 (M2, AF1) | |
| ETR | PA15 (JTDI) (A9, AF2), PA0 (K3, AF14), PA5 (K4, AF2) | |
| TIM3 | CH1 | PB4 (NJTRST) (A5, AF2), PE3 (D2, AF2), PC6 (F11, AF2), PA6 (M4, AF2) |
| CH2 | PB5 (B5, AF2), PE4 (D1, AF2), PC7 (G12, AF2), PA7 (L4, AF2) | |
| CH3 | PE5 (E4, AF2), PC8 (G10, AF2), PB0 (K5, AF2) | |
| CH4 | PE6 (E3, AF2), PC9 (G9, AF2), PB1 (L5, AF2) | |
| ETR | PE2 (D3, AF2), PD2 (D8, AF2) | |
| TIM4 | CH1 | PB6 (C5, AF2), PD12 (K11, AF2) |
| CH2 | PB7 (D5, AF2), PD13 (K13, AF2) | |
| CH3 | PB8 (C4, AF2), PD14 (K10, AF2) | |
| CH4 | PB9 (D4, AF2), PD15 (H11, AF2) | |
| ETR | PE0 (A4, AF2) | |
| TIM5 | CH1 | PA0 (K3, AF2), PH10 (M9, AF2) |
| CH2 | PH11 (M10, AF2), PA1 (N2, AF2) | |
| CH3 | PH12 (B13, AF2), PA2 (N1, AF2) | |
| CH4 | PI0 (A12, AF2), PA3 (M2, AF2) | |
| TIM8 | BKIN | PB7 (D5, AF13), PI4 (D10, AF3), PA6 (M4, AF13) |
| BKIN2 | PB6 (C5, AF12), PC9 (G9, AF14) | |
| CH1 | PI5 (E10, AF3), PC6 (F11, AF3) | |
| CH1N | PH13 (C9, AF3), PA5 (K4, AF3), PA7 (L4, AF3) | |
| CH2 | PI6 (B9, AF3), PC7 (G12, AF3) | |
| CH2N | PH14 (A13, AF3), PB0 (K5, AF3), PB14 (M13, AF3) | |
| CH3 | PI7 (B2, AF3), PC8 (G10, AF3) | |
| CH3N | PH15 (B12, AF3), PB1 (L5, AF3), PB15 (M12, AF3) | |
| CH4 | PI2 (B10, AF3), PC9 (G9, AF3) | |
| ETR | PI3 (C10, AF3), PA0 (K3, AF3) | |
| TIM15 | BKIN | PA9 (F10, AF14), PB12 (N12, AF14) |
| CH1 | PG10 (D6, AF14), PB14 (M13, AF14), PA2 (N1, AF14) | |
| CH1N | PG9 (B7, AF14), PA1 (N2, AF14), PB13 (N13, AF14) | |
| CH2 | PG11 (E6, AF14), PF10 (H4, AF14), PA3 (M2, AF14), PB15 (M12, AF14) | |
| TIM16 | BKIN | PB5 (B5, AF14) |
| CH1 | PE0 (A4, AF14), PB8 (C4, AF14), PA6 (M4, AF14) | |
| CH1N | PB6 (C5, AF14) | |
| TIM17 | BKIN | PB4 (NJTRST) (A5, AF14), PA10 (F9, AF14) |
| CH1 | PE1 (B4, AF14), PB9 (D4, AF14), PA7 (L4, AF14) | |
| CH1N | PB7 (D5, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (C5, AF1), PG12 (F6, AF1), PC3 (K1, AF1) |
| IN1 | PB5 (B5, AF1), PG10 (D6, AF1), PC0 (J2, AF1) | |
| IN2 | PB7 (D5, AF1), PG11 (E6, AF1), PC2 (J4, AF1) | |
| OUT | PA14 (JTCK/SWCLK) (A10, AF1), PG15 (C6, AF1), PC1 (J3, AF1), PB2 (N5, AF1) | |
| LPTIM2 | ETR | PC3 (K1, AF14), PA5 (K4, AF14), PD11 (K12, AF14) |
| IN1 | PC0 (J2, AF14), PD12 (K11, AF14), PB1 (L5, AF14) | |
| OUT | PA8 (G8, AF14), PD13 (K13, AF14), PA4 (L3, AF14) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (E1), PB2 (N5, AF0) |
| OUT_CALIB | PC13 (E1), PB2 (N5, AF0) | |
| REFIN | PB15 (M12, AF0) | |
| TS | PC13 (E1) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A0 | PF0 (F5, AF12) |
| A1 | PF1 (F4, AF12) | |
| A2 | PF2 (F3, AF12) | |
| A3 | PF3 (G3, AF12) | |
| A4 | PF4 (G4, AF12) | |
| A5 | PF5 (G5, AF12) | |
| A6 | PF12 (N6, AF12) | |
| A7 | PF13 (M6, AF12) | |
| A8 | PF14 (L6, AF12) | |
| A9 | PF15 (K6, AF12) | |
| A10 | PG0 (J6, AF12) | |
| A11 | PG1 (H6, AF12) | |
| A12 | PG2 (J12, AF12) | |
| A13 | PG3 (J11, AF12) | |
| A14 | PG4 (J10, AF12) | |
| A15 | PG5 (J9, AF12) | |
| A16 | PD11 (K12, AF12) | |
| A17 | PD12 (K11, AF12) | |
| A18 | PD13 (K13, AF12) | |
| A19 | PE3 (D2, AF12) | |
| A20 | PE4 (D1, AF12) | |
| A21 | PE5 (E4, AF12) | |
| A22 | PE6 (E3, AF12) | |
| A23 | PE2 (D3, AF12) | |
| A24 | PG13 (G7, AF12) | |
| A25 | PG14 (G6, AF12) | |
| ALE | PD12 (K11) | |
| CLE | PD11 (K12) | |
| CLK | PD3 (E8, AF12) | |
| D0 | PD14 (K10, AF12) | |
| D1 | PD15 (H11, AF12) | |
| D2 | PD0 (B8, AF12) | |
| D3 | PD1 (C8, AF12) | |
| D4 | PE7 (L7, AF12) | |
| D5 | PE8 (K7, AF12) | |
| D6 | PE9 (J7, AF12) | |
| D7 | PE10 (H7, AF12) | |
| D8 | PE11 (N8, AF12) | |
| D9 | PE12 (M8, AF12) | |
| D10 | PE13 (L8, AF12) | |
| D11 | PE14 (K8, AF12) | |
| D12 | PE15 (J8, AF12) | |
| D13 | PD8 (L11, AF12) | |
| D14 | PD9 (L10, AF12) | |
| D15 | PD10 (J13, AF12) | |
| DA0 | PD14 (K10, AF12) | |
| DA1 | PD15 (H11, AF12) | |
| DA2 | PD0 (B8, AF12) | |
| DA3 | PD1 (C8, AF12) | |
| DA4 | PE7 (L7, AF12) | |
| DA5 | PE8 (K7, AF12) | |
| DA6 | PE9 (J7, AF12) | |
| DA7 | PE10 (H7, AF12) | |
| DA8 | PE11 (N8, AF12) | |
| DA9 | PE12 (M8, AF12) | |
| DA10 | PE13 (L8, AF12) | |
| DA11 | PE14 (K8, AF12) | |
| DA12 | PE15 (J8, AF12) | |
| DA13 | PD8 (L11, AF12) | |
| DA14 | PD9 (L10, AF12) | |
| DA15 | PD10 (J13, AF12) | |
| INT | PG7 (H10, AF12) | |
| NBL0 | PE0 (A4, AF12) | |
| NBL1 | PE1 (B4, AF12) | |
| NCE | PG9 (B7, AF12), PD7 (F7, AF12) | |
| NE1 | PD7 (F7, AF12) | |
| NE2 | PG9 (B7, AF12) | |
| NE3 | PG10 (D6, AF12) | |
| NE4 | PG12 (F6, AF12) | |
| NL | PB7 (D5, AF12) | |
| NOE | PD4 (C7, AF12) | |
| NWAIT | PD6 (E7, AF12) | |
| NWE | PD5 (D7, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PH9 (D11, AF10), PA9 (F10, AF5), PC6 (F11, AF10) |
| D1 | PA10 (F9, AF5), PC7 (G12, AF10), PH10 (M9, AF10) | |
| D2 | PE0 (A4, AF10), PC11 (E9, AF4), PC8 (G10, AF10), PH11 (M10, AF10) | |
| D3 | PE1 (B4, AF10), PH12 (B13, AF10), PC9 (G9, AF4) | |
| D4 | PH14 (A13, AF10), PE4 (D1, AF10), PC11 (E9, AF10) | |
| D5 | PB6 (C5, AF10), PI4 (D10, AF10), PD3 (E8, AF4) | |
| D6 | PI6 (B9, AF10), PB8 (C4, AF10), PE5 (E4, AF10) | |
| D7 | PI7 (B2, AF10), PB9 (D4, AF10), PE6 (E3, AF10) | |
| D8 | PI1 (B11, AF10), PC10 (D9, AF10), PH6 (E11, AF10) | |
| D9 | PI2 (B10, AF10), PH7 (D12, AF10), PC12 (F8, AF10) | |
| D10 | PB5 (B5, AF10), PI3 (C10, AF10), PD6 (E7, AF4) | |
| D11 | PH15 (B12, AF10), PD2 (D8, AF10), PF10 (H4, AF10) | |
| D12 | PB4 (NJTRST) (A5, AF10), PI8 (C11, AF10), PF11 (M5, AF10) | |
| D13 | PI0 (A12, AF10), PG15 (C6, AF10) | |
| HSYNC | PA4 (L3, AF10), PD8 (L11, AF10), PH8 (N10, AF10) | |
| PIXCLK | PH5 (L9, AF10), PD9 (L10, AF10), PA6 (M4, AF4) | |
| VSYNC | PB7 (D5, AF10), PI5 (E10, AF10) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (N12, AF9) |
| G1_IO2 | PB13 (N13, AF9) | |
| G1_IO3 | PB14 (M13, AF9) | |
| G1_IO4 | PB15 (M12, AF9) | |
| G2_IO1 | PB4 (NJTRST) (A5, AF9) | |
| G2_IO2 | PB5 (B5, AF9) | |
| G2_IO3 | PB6 (C5, AF9) | |
| G2_IO4 | PB7 (D5, AF9) | |
| G3_IO1 | PA15 (JTDI) (A9, AF9) | |
| G3_IO2 | PC10 (D9, AF9) | |
| G3_IO3 | PC11 (E9, AF9) | |
| G3_IO4 | PC12 (F8, AF9) | |
| G4_IO1 | PC6 (F11, AF9) | |
| G4_IO2 | PC7 (G12, AF9) | |
| G4_IO3 | PC8 (G10, AF9) | |
| G4_IO4 | PC9 (G9, AF9) | |
| G5_IO1 | PE10 (H7, AF9) | |
| G5_IO2 | PE11 (N8, AF9) | |
| G5_IO3 | PE12 (M8, AF9) | |
| G5_IO4 | PE13 (L8, AF9) | |
| G6_IO1 | PD10 (J13, AF9) | |
| G6_IO2 | PD11 (K12, AF9) | |
| G6_IO3 | PD12 (K11, AF9) | |
| G6_IO4 | PD13 (K13, AF9) | |
| G7_IO1 | PE2 (D3, AF9) | |
| G7_IO2 | PE3 (D2, AF9) | |
| G7_IO3 | PE4 (D1, AF9) | |
| G7_IO4 | PE5 (E4, AF9) | |
| G8_IO1 | PF14 (L6, AF9) | |
| G8_IO2 | PF15 (K6, AF9) | |
| G8_IO3 | PG0 (J6, AF9) | |
| G8_IO4 | PG1 (H6, AF9) | |
| SYNC | PD2 (D8, AF9), PB10 (N9, AF9) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PD4 (C7, AF6), PB2 (N5, AF6) |
| CKIN1 | PD7 (F7, AF6), PB13 (N13, AF6) | |
| CKIN2 | PE8 (K7, AF6), PB15 (M12, AF6) | |
| CKIN3 | PE5 (E4, AF6), PC6 (F11, AF6) | |
| CKIN4 | PC1 (J3, AF6), PE11 (N8, AF6) | |
| CKIN5 | PB7 (D5, AF6), PE13 (L8, AF6) | |
| CKIN6 | PB9 (D4, AF6), PF14 (L6, AF6) | |
| CKIN7 | PD1 (C8, AF6), PB11 (H8, AF6) | |
| CKOUT | PB8 (C4, AF5), PF10 (H4, AF6), PG7 (H10, AF6), PC2 (J4, AF6), PE9 (J7, AF6) | |
| DATIN0 | PD3 (E8, AF6), PB1 (L5, AF6) | |
| DATIN1 | PD6 (E7, AF6), PB12 (N12, AF6) | |
| DATIN2 | PE7 (L7, AF6), PB14 (M13, AF6) | |
| DATIN3 | PE4 (D1, AF6), PC7 (G12, AF6) | |
| DATIN4 | PE10 (H7, AF6), PC0 (J2, AF6) | |
| DATIN5 | PB6 (C5, AF6), PE12 (M8, AF6) | |
| DATIN6 | PB8 (C4, AF6), PF13 (M6, AF6) | |
| DATIN7 | PD0 (B8, AF6), PB10 (N9, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (A10, AF0) |
| JTDI | PA15 (JTDI) (A9, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (A6, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (A11, AF0) | |
| TRACECLK | PE2 (D3, AF0) | |
| TRACED0 | PE3 (D2, AF0), PC9 (G9, AF0), PC1 (J3, AF0) | |
| TRACED1 | PE4 (D1, AF0), PC10 (D9, AF0) | |
| TRACED2 | PD2 (D8, AF0), PE5 (E4, AF0) | |
| TRACED3 | PE6 (E3, AF0), PC12 (F8, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (N1) |
| MCO | PA8 (G8, AF0) | |
| OSC_IN | PH0-OSC_IN (H1) | |
| OSC_OUT | PH1-OSC_OUT (J1) | |
| OSC32_IN | PC14-OSC32_IN (F1) | |
| OSC32_OUT | PC15-OSC32_OUT (G1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (E1) |
| RTC_TAMP2 | PA0 (K3) | |
| RTC_TAMP3 | PE6 (E3) | |
| SYS_WKUP1 | PA0 (K3) | |
| SYS_WKUP2 | PC13 (E1) | |
| SYS_WKUP3 | PE6 (E3) | |
| SYS_WKUP4 | PA2 (N1) | |
| SYS_WKUP5 | PC5 (J5) |
Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 169 шариков корпуса UFBGA169 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PI10 | ввод-вывод | OCTOSPIM_P2_IO1 (AF5) |
| A2 | PH2 | ввод-вывод | OCTOSPIM_P1_IO4 (AF3) |
| A3 | VDD | питание | — |
| A4 | PE0 | ввод-вывод | DCMI_D2 (AF10), FMC_NBL0 (AF12), TIM16_CH1 (AF14), TIM4_ETR (AF2) |
| A5 | PB4 (NJTRST) | ввод-вывод | COMP2_INP, DCMI_D12 (AF10), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7) |
| A6 | PB3 (JTDO/TRACESWO) | ввод-вывод | COMP2_INM, CRS_SYNC (AF10), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| A7 | VSS | питание | — |
| A8 | VDD | питание | — |
| A9 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| A10 | PA14 (JTCK/SWCLK) | ввод-вывод | I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), USB_OTG_FS_SOF (AF10) |
| A11 | PA13 (JTMS/SWDIO) | ввод-вывод | IR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10) |
| A12 | PI0 | ввод-вывод | DCMI_D13 (AF10), OCTOSPIM_P1_IO5 (AF3), SPI2_NSS (AF5), TIM5_CH4 (AF2) |
| A13 | PH14 | ввод-вывод | DCMI_D4 (AF10), TIM8_CH2N (AF3) |
| B1 | PI9 | ввод-вывод | CAN1_RX (AF9), DAC1_EXTI9, OCTOSPIM_P2_IO2 (AF5) |
| B2 | PI7 | ввод-вывод | DCMI_D7 (AF10), TIM8_CH3 (AF3) |
| B3 | VSS | питание | — |
| B4 | PE1 | ввод-вывод | DCMI_D3 (AF10), FMC_NBL1 (AF12), TIM17_CH1 (AF14) |
| B5 | PB5 | ввод-вывод | COMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| B6 | VDDIO2 | питание | — |
| B7 | PG9 | ввод-вывод | DAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), OCTOSPIM_P2_IO6 (AF5), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7) |
| B8 | PD0 | ввод-вывод | CAN1_RX (AF9), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5) |
| B9 | PI6 | ввод-вывод | DCMI_D6 (AF10), OCTOSPIM_P2_CLK (AF5), TIM8_CH2 (AF3) |
| B10 | PI2 | ввод-вывод | DCMI_D9 (AF10), SPI2_MISO (AF5), TIM8_CH4 (AF3) |
| B11 | PI1 | ввод-вывод | DCMI_D8 (AF10), SPI2_SCK (AF5) |
| B12 | PH15 | ввод-вывод | ADC1_EXTI15, DCMI_D11 (AF10), OCTOSPIM_P2_IO6 (AF5), TIM8_CH3N (AF3) |
| B13 | PH12 | ввод-вывод | DCMI_D3 (AF10), OCTOSPIM_P2_IO7 (AF5), TIM5_CH3 (AF2) |
| C1 | VDD | питание | — |
| C2 | VSS | питание | — |
| C3 | PI11 | ввод-вывод | ADC1_EXTI11, OCTOSPIM_P2_IO0 (AF5) |
| C4 | PB8 | ввод-вывод | CAN1_RX (AF9), DCMI_D6 (AF10), DFSDM1_CKOUT (AF5), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| C5 | PB6 | ввод-вывод | COMP2_INP, DCMI_D5 (AF10), DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| C6 | PG15 | ввод-вывод | ADC1_EXTI15, DCMI_D13 (AF10), I2C1_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P2_DQS (AF5) |
| C7 | PD4 | ввод-вывод | DFSDM1_CKIN0 (AF6), FMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7) |
| C8 | PD1 | ввод-вывод | CAN1_TX (AF9), DFSDM1_CKIN7 (AF6), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5) |
| C9 | PH13 | ввод-вывод | CAN1_TX (AF9), TIM8_CH1N (AF3) |
| C10 | PI3 | ввод-вывод | DCMI_D10 (AF10), SPI2_MOSI (AF5), TIM8_ETR (AF3) |
| C11 | PI8 | ввод-вывод | DCMI_D12 (AF10), OCTOSPIM_P2_NCS (AF5) |
| C12 | VSS | питание | — |
| C13 | VDD | питание | — |
| D1 | PE4 | ввод-вывод | DCMI_D4 (AF10), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), SAI1_D2 (AF3), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| D2 | PE3 | ввод-вывод | FMC_A19 (AF12), OCTOSPIM_P1_DQS (AF3), SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| D3 | PE2 | ввод-вывод | FMC_A23 (AF12), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9) |
| D4 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC1_EXTI9, DCMI_D7 (AF10), DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| D5 | PB7 | ввод-вывод | COMP2_INM, DCMI_VSYNC (AF10), DFSDM1_CKIN5 (AF6), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| D6 | PG10 | ввод-вывод | FMC_NE3 (AF12), LPTIM1_IN1 (AF1), OCTOSPIM_P2_IO7 (AF5), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7) |
| D7 | PD5 | ввод-вывод | FMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7) |
| D8 | PD2 | ввод-вывод | DCMI_D11 (AF10), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| D9 | PC10 | ввод-вывод | DCMI_D8 (AF10), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| D10 | PI4 | ввод-вывод | DCMI_D5 (AF10), TIM8_BKIN (AF3) |
| D11 | PH9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF10), I2C3_SMBA (AF4), OCTOSPIM_P2_IO4 (AF5) |
| D12 | PH7 | ввод-вывод | DCMI_D9 (AF10), I2C3_SCL (AF4) |
| D13 | PA12 | ввод-вывод | CAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| E1 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| E2 | VBAT | питание | — |
| E3 | PE6 | ввод-вывод | DCMI_D7 (AF10), FMC_A22 (AF12), RTC_TAMP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2) |
| E4 | PE5 | ввод-вывод | DCMI_D6 (AF10), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| E5 | PH3-BOOT0 | ввод-вывод | — |
| E6 | PG11 | ввод-вывод | ADC1_EXTI11, LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF3), SAI2_MCLK_A (AF13), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7), USART1_NSS (AF7) |
| E7 | PD6 | ввод-вывод | DCMI_D10 (AF4), DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7) |
| E8 | PD3 | ввод-вывод | DCMI_D5 (AF4), DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), OCTOSPIM_P2_NCS (AF10), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7) |
| E9 | PC11 | ввод-вывод | ADC1_EXTI11, DCMI_D2 (AF4), DCMI_D4 (AF10), OCTOSPIM_P1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| E10 | PI5 | ввод-вывод | DCMI_VSYNC (AF10), OCTOSPIM_P2_NCS (AF5), TIM8_CH1 (AF3) |
| E11 | PH6 | ввод-вывод | DCMI_D8 (AF10), I2C2_SMBA (AF4), OCTOSPIM_P2_CLK (AF5) |
| E12 | VDDUSB | питание | — |
| E13 | PA11 | ввод-вывод | ADC1_EXTI11, CAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_FS_DM (AF10) |
| F1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| F2 | VSS | питание | — |
| F3 | PF2 | ввод-вывод | FMC_A2 (AF12), I2C2_SMBA (AF4), OCTOSPIM_P2_IO2 (AF5) |
| F4 | PF1 | ввод-вывод | FMC_A1 (AF12), I2C2_SCL (AF4), OCTOSPIM_P2_IO1 (AF5) |
| F5 | PF0 | ввод-вывод | FMC_A0 (AF12), I2C2_SDA (AF4), OCTOSPIM_P2_IO0 (AF5) |
| F6 | PG12 | ввод-вывод | FMC_NE4 (AF12), LPTIM1_ETR (AF1), OCTOSPIM_P2_NCS (AF5), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| F7 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), FMC_NCE (AF12), FMC_NE1 (AF12), OCTOSPIM_P1_IO7 (AF10), USART2_CK (AF7) |
| F8 | PC12 | ввод-вывод | DCMI_D9 (AF10), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| F9 | PA10 | ввод-вывод | DCMI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| F10 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| F11 | PC6 | ввод-вывод | DCMI_D0 (AF10), DFSDM1_CKIN3 (AF6), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| F12 | VDDIO2 | питание | — |
| F13 | VSS | питание | — |
| G1 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT |
| G2 | VDD | питание | — |
| G3 | PF3 | ввод-вывод | FMC_A3 (AF12), OCTOSPIM_P2_IO3 (AF5) |
| G4 | PF4 | ввод-вывод | FMC_A4 (AF12), OCTOSPIM_P2_CLK (AF5) |
| G5 | PF5 | ввод-вывод | FMC_A5 (AF12) |
| G6 | PG14 | ввод-вывод | FMC_A25 (AF12), I2C1_SCL (AF4) |
| G7 | PG13 | ввод-вывод | FMC_A24 (AF12), I2C1_SDA (AF4), USART1_CK (AF7) |
| G8 | PA8 | ввод-вывод | LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| G9 | PC9 | ввод-вывод | DAC1_EXTI9, DCMI_D3 (AF4), I2C3_SDA (AF6), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), SYS_TRACED0 (AF0), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10) |
| G10 | PC8 | ввод-вывод | DCMI_D2 (AF10), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| G11 | PG6 | ввод-вывод | I2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPIM_P1_DQS (AF3) |
| G12 | PC7 | ввод-вывод | DCMI_D1 (AF10), DFSDM1_DATIN3 (AF6), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| G13 | VDD | питание | — |
| H1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| H2 | VSS | питание | — |
| H3 | NRST | сброс | — |
| H4 | PF10 | ввод-вывод | DCMI_D11 (AF10), DFSDM1_CKOUT (AF6), OCTOSPIM_P1_CLK (AF3), SAI1_D3 (AF13), TIM15_CH2 (AF14) |
| H5 | PC4 | ввод-вывод | ADC1_IN13, COMP1_INM, OCTOSPIM_P1_IO7 (AF10), USART3_TX (AF7) |
| H6 | PG1 | ввод-вывод | FMC_A11 (AF12), OCTOSPIM_P2_IO5 (AF5), TSC_G8_IO4 (AF9) |
| H7 | PE10 | ввод-вывод | DFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPIM_P1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| H8 | PB11 | ввод-вывод | ADC1_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7) |
| H9 | PG8 | ввод-вывод | I2C3_SDA (AF4), LPUART1_RX (AF8) |
| H10 | PG7 | ввод-вывод | DFSDM1_CKOUT (AF6), FMC_INT (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8), OCTOSPIM_P2_DQS (AF5), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13) |
| H11 | PD15 | ввод-вывод | ADC1_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2) |
| H12 | VSS | питание | — |
| H13 | VDD | питание | — |
| J1 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| J2 | PC0 | ввод-вывод | ADC1_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), SAI2_FS_A (AF13) |
| J3 | PC1 | ввод-вывод | ADC1_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3), SYS_TRACED0 (AF0) |
| J4 | PC2 | ввод-вывод | ADC1_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5) |
| J5 | PC5 | ввод-вывод | ADC1_IN14, COMP1_INP, SAI1_D3 (AF3), SYS_WKUP5, USART3_RX (AF7) |
| J6 | PG0 | ввод-вывод | FMC_A10 (AF12), OCTOSPIM_P2_IO4 (AF5), TSC_G8_IO3 (AF9) |
| J7 | PE9 | ввод-вывод | DAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), SAI1_FS_B (AF13), TIM1_CH1 (AF1) |
| J8 | PE15 | ввод-вывод | ADC1_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), OCTOSPIM_P1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3) |
| J9 | PG5 | ввод-вывод | FMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5) |
| J10 | PG4 | ввод-вывод | FMC_A14 (AF12), SAI2_MCLK_B (AF13), SPI1_MOSI (AF5) |
| J11 | PG3 | ввод-вывод | FMC_A13 (AF12), SAI2_FS_B (AF13), SPI1_MISO (AF5) |
| J12 | PG2 | ввод-вывод | FMC_A12 (AF12), SAI2_SCK_B (AF13), SPI1_SCK (AF5) |
| J13 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7) |
| K1 | PC3 | ввод-вывод | ADC1_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| K2 | VSSA/VREF- | питание | — |
| K3 | PA0 | ввод-вывод | ADC1_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| K4 | PA5 | ввод-вывод | ADC1_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3) |
| K5 | PB0 | ввод-вывод | ADC1_IN15, COMP1_OUT (AF12), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| K6 | PF15 | ввод-вывод | ADC1_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4), TSC_G8_IO2 (AF9) |
| K7 | PE8 | ввод-вывод | DFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| K8 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), OCTOSPIM_P1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1) |
| K9 | PH4 | ввод-вывод | I2C2_SCL (AF4), OCTOSPIM_P2_DQS (AF5) |
| K10 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2) |
| K11 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| K12 | PD11 | ввод-вывод | ADC1_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| K13 | PD13 | ввод-вывод | FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9) |
| L1 | VREF+ | служебный | VREFBUF_OUT |
| L2 | VDDA | питание | — |
| L3 | PA4 | ввод-вывод | ADC1_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_OUT (AF14), OCTOSPIM_P1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| L4 | PA7 | ввод-вывод | ADC1_IN12, I2C3_SCL (AF4), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| L5 | PB1 | ввод-вывод | ADC1_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPIM_P1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| L6 | PF14 | ввод-вывод | DFSDM1_CKIN6 (AF6), FMC_A8 (AF12), I2C4_SCL (AF4), TSC_G8_IO1 (AF9) |
| L7 | PE7 | ввод-вывод | DFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| L8 | PE13 | ввод-вывод | DFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), OCTOSPIM_P1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| L9 | PH5 | ввод-вывод | DCMI_PIXCLK (AF10), I2C2_SDA (AF4) |
| L10 | PD9 | ввод-вывод | DAC1_EXTI9, DCMI_PIXCLK (AF10), FMC_D14 (AF12), FMC_DA14 (AF12), SAI2_MCLK_A (AF13), USART3_RX (AF7) |
| L11 | PD8 | ввод-вывод | DCMI_HSYNC (AF10), FMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7) |
| L12 | VDD | питание | — |
| L13 | VSS | питание | — |
| M1 | OPAMP1_VINM | служебный | OPAMP1_VINM |
| M2 | PA3 | ввод-вывод | ADC1_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| M3 | VSS | питание | — |
| M4 | PA6 | ввод-вывод | ADC1_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7) |
| M5 | PF11 | ввод-вывод | ADC1_EXTI11, DCMI_D12 (AF10) |
| M6 | PF13 | ввод-вывод | DFSDM1_DATIN6 (AF6), FMC_A7 (AF12), I2C4_SMBA (AF4) |
| M7 | VSS | питание | — |
| M8 | PE12 | ввод-вывод | DFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), OCTOSPIM_P1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| M9 | PH10 | ввод-вывод | DCMI_D1 (AF10), OCTOSPIM_P2_IO5 (AF5), TIM5_CH1 (AF2) |
| M10 | PH11 | ввод-вывод | ADC1_EXTI11, DCMI_D2 (AF10), OCTOSPIM_P2_IO6 (AF5), TIM5_CH2 (AF2) |
| M11 | VSS | питание | — |
| M12 | PB15 | ввод-вывод | ADC1_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9) |
| M13 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| N1 | PA2 | ввод-вывод | ADC1_IN7, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| N2 | PA1 | ввод-вывод | ADC1_IN6, I2C1_SMBA (AF4), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| N3 | VDD | питание | — |
| N4 | OPAMP2_VINM | служебный | OPAMP2_VINM |
| N5 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0) |
| N6 | PF12 | ввод-вывод | FMC_A6 (AF12), OCTOSPIM_P2_DQS (AF5) |
| N7 | VDD | питание | — |
| N8 | PE11 | ввод-вывод | ADC1_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), OCTOSPIM_P1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| N9 | PB10 | ввод-вывод | COMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| N10 | PH8 | ввод-вывод | DCMI_HSYNC (AF10), I2C3_SDA (AF4), OCTOSPIM_P2_IO3 (AF5) |
| N11 | VDD | питание | — |
| N12 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| N13 | PB13 | ввод-вывод | DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | E2 | резервное питание: часы реального времени и резервные регистры |
| VDD | A3, A8, C1, C13, G2, G13, H13, L12, N3, N7, N11 | питание цифровой части и линий ввода-вывода |
| VDDA | L2 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | B6, F12 | питание отдельной группы линий ввода-вывода |
| VDDUSB | E12 | питание приёмопередатчика USB |
| VSS | A7, B3, C2, C12, F2, F13, H2, H12, L13, M3, M7, M11 | общий провод (земля) |
| VSSA/VREF- | K2 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| NRST | H3 | сброс, активный уровень — низкий |
| OPAMP1_VINM | M1 | — |
| OPAMP2_VINM | N4 | — |
| VREF+ | L1 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32L4S5AIIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L4S5AI | STM32L4S5AIIx | 2 МБ | 640 КБ |
Линейка STM32L4R5/S5, семейство STM32L4+, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA169, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L4R5AG, STM32L4R5AI | STM32L4R5/S5 | 169 из 169 | выводы совпадают полностьютолько у этого: AES, HASH |
| STM32L4R5AI | STM32L4R5/S5 | 169 из 169 | выводы совпадают полностьютолько у этого: AES, HASH |
| STM32L4A6AGIx | STM32L4x6 | 169 из 169 | выводы совпадают полностьютолько у этого: OCTOSPI1, OCTOSPI2; только у него: ADC2, ADC3, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L4P5AG, STM32L4P5AE | STM32L4P5/Q5 | 169 из 169 | выводы совпадают полностьютолько у этого: AES; только у него: ADC2, LTDC, PSSI, SDMMC2; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L4Q5AGIx | STM32L4P5/Q5 | 169 из 169 | выводы совпадают полностьютолько у него: ADC2, LTDC, PKA, PSSI, SDMMC2; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L4R7AI | STM32L4R7/S7 | 169 из 169 | выводы совпадают полностьютолько у этого: AES, HASH; только у него: LTDC |
| STM32L4S7AI | STM32L4R7/S7 | 169 из 169 | выводы совпадают полностьютолько у него: LTDC |
| STM32L496AE, STM32L496AG | STM32L4x6 | 169 из 169 | выводы совпадают полностьютолько у этого: AES, OCTOSPI1, OCTOSPI2; только у него: ADC2, ADC3, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L4A6AGIxP | STM32L4x6 | 167 из 169 | C6: PG15 → VDD12; M10: PH11 → VDD12только у этого: OCTOSPI1, OCTOSPI2; только у него: ADC2, ADC3, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L4P5AG | STM32L4P5/Q5 | 167 из 169 | C6: PG15 → VDD12; M10: PH11 → VDD12только у этого: AES; только у него: ADC2, LTDC, PSSI, SDMMC2; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L4Q5AGIxP | STM32L4P5/Q5 | 167 из 169 | C6: PG15 → VDD12; M10: PH11 → VDD12только у него: ADC2, LTDC, PKA, PSSI, SDMMC2; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L496AG | STM32L4x6 | 167 из 169 | C6: PG15 → VDD12; M10: PH11 → VDD12только у этого: AES, OCTOSPI1, OCTOSPI2; только у него: ADC2, ADC3, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
Частые вопросы
На каких выводах USART1 у STM32L4S5AI?
В корпусе UFBGA169 сигнал USART1_TX выведен на PG9 (шарик B7, AF7) или PB6 (шарик C5, AF7) или PA9 (шарик F10, AF7), USART1_RX — на PB7 (шарик D5, AF7) или PG10 (шарик D6, AF7) или PA10 (шарик F9, AF7).
Где у STM32L4S5AI выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик A11, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L4S5AI?
I2C1_SCL — PB8 (шарик C4, AF4) или PB6 (шарик C5, AF4) или PG14 (шарик G6, AF4), I2C1_SDA — PB9 (шарик D4, AF4) или PB7 (шарик D5, AF4) или PG13 (шарик G7, AF4).
Сколько выводов ввода-вывода у STM32L4S5AI в корпусе UFBGA169?
136 из 169. Ещё 29 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32L4S5AI?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L4+Cortex-M4 до 120 МГц, до 640 КБ ОЗУ, LTDC и DSI: L4P5/Q5 и L4R/S — линейки, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
