STM32L4R7AI в корпусе UFBGA169: распиновка
STM32L4R7AI — микроконтроллер STM32L4+ на ядре Cortex-M4 с частотой до 120 МГц: 2 МБ флеш-памяти и 640 КБ ОЗУ. Корпус UFBGA169 — 169 шариков, из них 136 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 120 МГц
- Флеш-память
- 2 МБ
- ОЗУ
- 640 КБ
- Корпус
- UFBGA169, 169 шариков
- Линий ввода-вывода
- 136
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

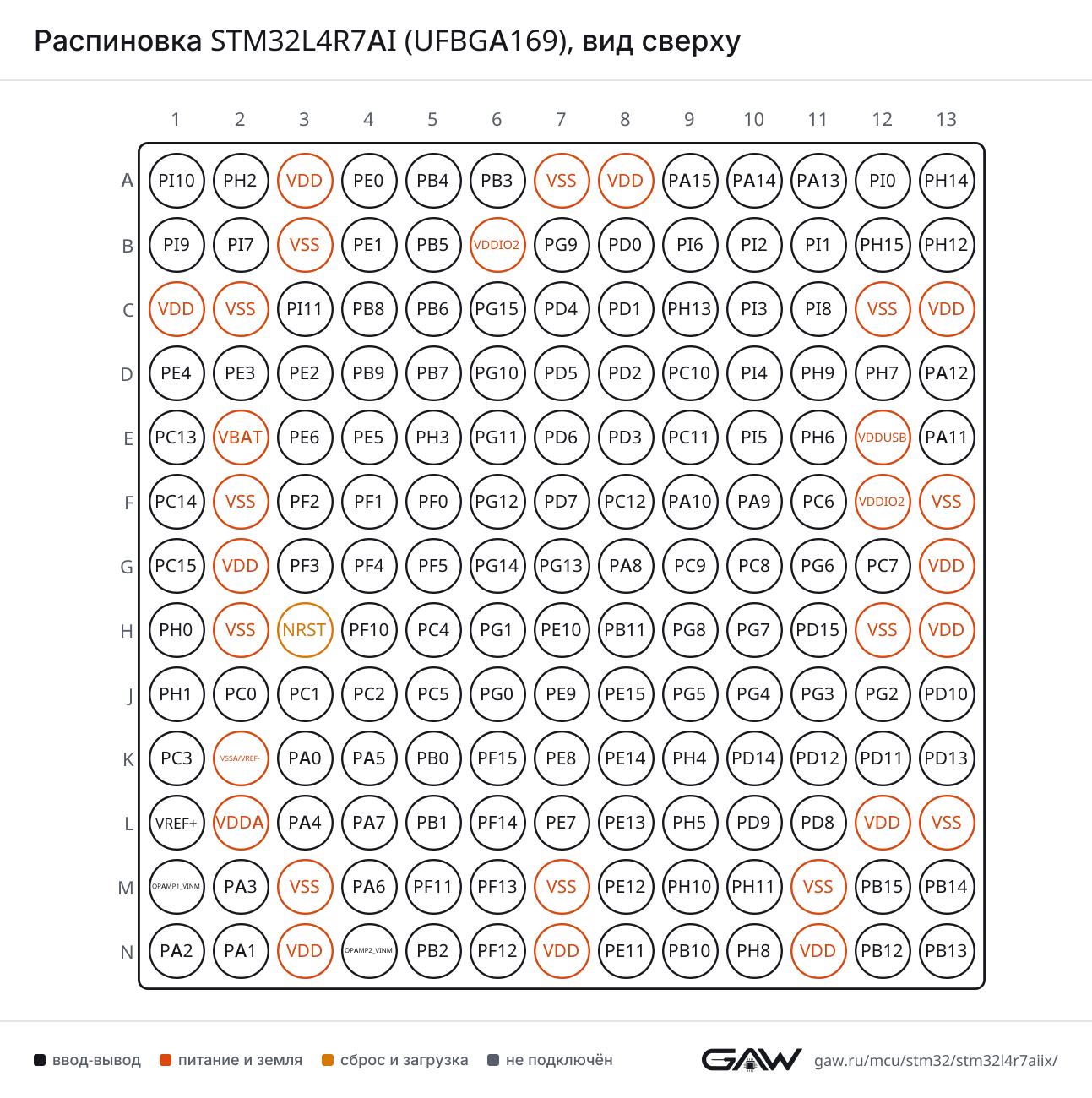

Схема корпуса UFBGA169
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (B5, AF7), PG13 (G7, AF7), PA8 (G8, AF7) |
| CTS | PB4 (NJTRST) (A5, AF7), PG11 (E6, AF7), PA11 (E13, AF7) | |
| DE | PB3 (JTDO/TRACESWO) (A6, AF7), PA12 (D13, AF7), PG12 (F6, AF7) | |
| NSS | PB4 (NJTRST) (A5, AF7), PG11 (E6, AF7), PA11 (E13, AF7) | |
| RTS | PB3 (JTDO/TRACESWO) (A6, AF7), PA12 (D13, AF7), PG12 (F6, AF7) | |
| RX | PB7 (D5, AF7), PG10 (D6, AF7), PA10 (F9, AF7) | |
| TX | PG9 (B7, AF7), PB6 (C5, AF7), PA9 (F10, AF7) | |
| USART2 | CK | PD7 (F7, AF7), PA4 (L3, AF7) |
| CTS | PD3 (E8, AF7), PA0 (K3, AF7) | |
| DE | PD4 (C7, AF7), PA1 (N2, AF7) | |
| NSS | PD3 (E8, AF7), PA0 (K3, AF7) | |
| RTS | PD4 (C7, AF7), PA1 (N2, AF7) | |
| RX | PA15 (JTDI) (A9, AF3), PD6 (E7, AF7), PA3 (M2, AF7) | |
| TX | PD5 (D7, AF7), PA2 (N1, AF7) | |
| USART3 | CK | PC12 (F8, AF7), PD10 (J13, AF7), PB0 (K5, AF7), PB12 (N12, AF7) |
| CTS | PD11 (K12, AF7), PA6 (M4, AF7), PB13 (N13, AF7) | |
| DE | PA15 (JTDI) (A9, AF7), PD2 (D8, AF7), PD12 (K11, AF7), PB1 (L5, AF7), PB14 (M13, AF7) | |
| NSS | PD11 (K12, AF7), PA6 (M4, AF7), PB13 (N13, AF7) | |
| RTS | PA15 (JTDI) (A9, AF7), PD2 (D8, AF7), PD12 (K11, AF7), PB1 (L5, AF7), PB14 (M13, AF7) | |
| RX | PC11 (E9, AF7), PB11 (H8, AF7), PC5 (J5, AF7), PD9 (L10, AF7) | |
| TX | PC10 (D9, AF7), PC4 (H5, AF7), PD8 (L11, AF7), PB10 (N9, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (D5, AF8) |
| DE | PA15 (JTDI) (A9, AF8) | |
| RTS | PA15 (JTDI) (A9, AF8) | |
| RX | PC11 (E9, AF8), PA1 (N2, AF8) | |
| TX | PC10 (D9, AF8), PA0 (K3, AF8) | |
| UART5 | CTS | PB5 (B5, AF8) |
| DE | PB4 (NJTRST) (A5, AF8) | |
| RTS | PB4 (NJTRST) (A5, AF8) | |
| RX | PD2 (D8, AF8) | |
| TX | PC12 (F8, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PG5 (J9, AF8), PA6 (M4, AF8), PB13 (N13, AF8) |
| DE | PG6 (G11, AF8), PB1 (L5, AF8), PB12 (N12, AF8) | |
| RTS | PG6 (G11, AF8), PB1 (L5, AF8), PB12 (N12, AF8) | |
| RX | PG8 (H9, AF8), PC0 (J2, AF8), PA3 (M2, AF8), PB10 (N9, AF8) | |
| TX | PB11 (H8, AF8), PG7 (H10, AF8), PC1 (J3, AF8), PA2 (N1, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (A5, AF5), PA11 (E13, AF5), PG3 (J11, AF5), PE14 (K8, AF5), PA6 (M4, AF5) |
| MOSI | PB5 (B5, AF5), PA12 (D13, AF5), PE15 (J8, AF5), PG4 (J10, AF5), PA7 (L4, AF5) | |
| NSS | PA15 (JTDI) (A9, AF5), PG5 (J9, AF5), PB0 (K5, AF5), PA4 (L3, AF5), PE12 (M8, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (A6, AF5), PG2 (J12, AF5), PA5 (K4, AF5), PE13 (L8, AF5), PA1 (N2, AF5) | |
| SPI2 | MISO | PI2 (B10, AF5), PD3 (E8, AF5), PC2 (J4, AF5), PB14 (M13, AF5) |
| MOSI | PD4 (C7, AF5), PI3 (C10, AF5), PC1 (J3, AF3), PC3 (K1, AF5), PB15 (M12, AF5) | |
| NSS | PI0 (A12, AF5), PD0 (B8, AF5), PB9 (D4, AF5), PB12 (N12, AF5) | |
| SCK | PI1 (B11, AF5), PD1 (C8, AF5), PD3 (E8, AF3), PA9 (F10, AF3), PB10 (N9, AF5), PB13 (N13, AF5) | |
| SPI3 | MISO | PB4 (NJTRST) (A5, AF6), PG10 (D6, AF6), PC11 (E9, AF6) |
| MOSI | PB5 (B5, AF6), PG11 (E6, AF6), PD6 (E7, AF5), PC12 (F8, AF6) | |
| NSS | PA15 (JTDI) (A9, AF6), PG12 (F6, AF6), PA4 (L3, AF6) | |
| SCK | PB3 (JTDO/TRACESWO) (A6, AF6), PG9 (B7, AF6), PC10 (D9, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (C4, AF4), PB6 (C5, AF4), PG14 (G6, AF4) |
| SDA | PB9 (D4, AF4), PB7 (D5, AF4), PG13 (G7, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (A10, AF4), PB5 (B5, AF4), PG15 (C6, AF4), PA1 (N2, AF4) | |
| I2C2 | SCL | PF1 (F4, AF4), PH4 (K9, AF4), PB10 (N9, AF4), PB13 (N13, AF4) |
| SDA | PF0 (F5, AF4), PB11 (H8, AF4), PH5 (L9, AF4), PB14 (M13, AF4) | |
| SMBA | PH6 (E11, AF4), PF2 (F3, AF4), PB12 (N12, AF4) | |
| I2C3 | SCL | PH7 (D12, AF4), PG7 (H10, AF4), PC0 (J2, AF4), PA7 (L4, AF4) |
| SDA | PB4 (NJTRST) (A5, AF4), PC9 (G9, AF6), PG8 (H9, AF4), PC1 (J3, AF4), PH8 (N10, AF4) | |
| SMBA | PH9 (D11, AF4), PG6 (G11, AF4), PB2 (N5, AF4) | |
| I2C4 | SCL | PB6 (C5, AF5), PD12 (K11, AF4), PF14 (L6, AF4), PB10 (N9, AF3) |
| SDA | PB7 (D5, AF5), PB11 (H8, AF3), PF15 (K6, AF4), PD13 (K13, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (A10, AF5), PD11 (K12, AF4), PF13 (M6, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PI9 (B1, AF9), PD0 (B8, AF9), PB8 (C4, AF9), PA11 (E13, AF9) |
| TX | PD1 (C8, AF9), PH13 (C9, AF9), PB9 (D4, AF9), PA12 (D13, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (E13, AF10) |
| DP | PA12 (D13, AF10) | |
| ID | PA10 (F9, AF10) | |
| NOE | PA13 (JTMS/SWDIO) (A11, AF10), PC9 (G9, AF10) | |
| SOF | PA14 (JTCK/SWCLK) (A10, AF10), PA8 (G8, AF10) | |
| VBUS | PA9 (F10) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (D4, AF8) |
| CK | PC12 (F8, AF12) | |
| CKIN | PB8 (C4, AF8) | |
| CMD | PD2 (D8, AF12) | |
| D0 | PC8 (G10, AF12) | |
| D0DIR | PC6 (F11, AF8) | |
| D1 | PC9 (G9, AF12) | |
| D2 | PC10 (D9, AF12) | |
| D3 | PC11 (E9, AF12) | |
| D4 | PB8 (C4, AF12) | |
| D5 | PB9 (D4, AF12) | |
| D6 | PC6 (F11, AF12) | |
| D7 | PC7 (G12, AF12) | |
| D123DIR | PC7 (G12, AF8) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PB8 (C4, AF3), PE2 (D3, AF3), PG7 (H10, AF3), PA3 (M2, AF3) |
| CK2 | PE5 (E4, AF3), PA8 (G8, AF3) | |
| D1 | PE6 (E3, AF3), PD6 (E7, AF3), PA10 (F9, AF3), PC3 (K1, AF3) | |
| D2 | PE4 (D1, AF3), PB9 (D4, AF3) | |
| D3 | PF10 (H4, AF13), PC5 (J5, AF3) | |
| EXTCLK | PA0 (K3, AF13), PB0 (K5, AF13) | |
| FS_A | PE4 (D1, AF13), PB9 (D4, AF13), PA9 (F10, AF13) | |
| FS_B | PA14 (JTCK/SWCLK) (A10, AF13), PB6 (C5, AF13), PE9 (J7, AF13), PA4 (L3, AF13) | |
| MCLK_A | PB8 (C4, AF13), PE2 (D3, AF13), PG7 (H10, AF13), PA3 (M2, AF13) | |
| MCLK_B | PB4 (NJTRST) (A5, AF13), PE10 (H7, AF13) | |
| SCK_A | PE5 (E4, AF13), PA8 (G8, AF13), PB10 (N9, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (A6, AF13), PE8 (K7, AF13) | |
| SD_A | PE6 (E3, AF13), PD6 (E7, AF13), PA10 (F9, AF13), PC1 (J3, AF13), PC3 (K1, AF13) | |
| SD_B | PA13 (JTMS/SWDIO) (A11, AF13), PB5 (B5, AF13), PE3 (D2, AF13), PE7 (L7, AF13) | |
| SAI2 | EXTCLK | PC9 (G9, AF13), PA2 (N1, AF13) |
| FS_A | PG10 (D6, AF13), PC0 (J2, AF13), PD12 (K11, AF13), PB12 (N12, AF13) | |
| FS_B | PA15 (JTDI) (A9, AF13), PG3 (J11, AF13) | |
| MCLK_A | PG11 (E6, AF13), PC6 (F11, AF13), PD9 (L10, AF13), PB14 (M13, AF13) | |
| MCLK_B | PC11 (E9, AF13), PC7 (G12, AF13), PG4 (J10, AF13) | |
| SCK_A | PG9 (B7, AF13), PD10 (J13, AF13), PB13 (N13, AF13) | |
| SCK_B | PC10 (D9, AF13), PG2 (J12, AF13) | |
| SD_A | PG12 (F6, AF13), PD11 (K12, AF13), PB15 (M12, AF13) | |
| SD_B | PC12 (F8, AF13), PG5 (J9, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PI11 (C3), PG11 (E6), PC11 (E9), PA11 (E13), PB11 (H8), PD11 (K12), PF11 (M5), PH11 (M10), PE11 (N8) |
| EXTI15 | PA15 (JTDI) (A9), PH15 (B12), PG15 (C6), PC15-OSC32_OUT (G1), PD15 (H11), PE15 (J8), PF15 (K6), PB15 (M12) | |
| IN1 | PC0 (J2) | |
| IN2 | PC1 (J3) | |
| IN3 | PC2 (J4) | |
| IN4 | PC3 (K1) | |
| IN5 | PA0 (K3) | |
| IN6 | PA1 (N2) | |
| IN7 | PA2 (N1) | |
| IN8 | PA3 (M2) | |
| IN9 | PA4 (L3) | |
| IN10 | PA5 (K4) | |
| IN11 | PA6 (M4) | |
| IN12 | PA7 (L4) | |
| IN13 | PC4 (H5) | |
| IN14 | PC5 (J5) | |
| IN15 | PB0 (K5) | |
| IN16 | PB1 (L5) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PI9 (B1), PG9 (B7), PB9 (D4), PH9 (D11), PA9 (F10), PC9 (G9), PE9 (J7), PD9 (L10) |
| OUT1 | PA4 (L3) | |
| OUT2 | PA5 (K4) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (H5), PB1 (L5) |
| INP | PC5 (J5), PB2 (N5) | |
| OUT | PB0 (K5, AF12), PB10 (N9, AF12) | |
| COMP2 | INM | PB3 (JTDO/TRACESWO) (A6), PB7 (D5) |
| INP | PB4 (NJTRST) (A5), PB6 (C5) | |
| OUT | PB5 (B5, AF12), PB11 (H8, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | OPAMP1_VINM (M1), PA1 (N2) |
| VINP | PA0 (K3) | |
| VOUT | PA3 (M2) | |
| OPAMP2 | VINM | PA7 (L4), OPAMP2_VINM (N4) |
| VINP | PA6 (M4) | |
| VOUT | PB0 (K5) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (L1) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PE15 (J8, AF3), PA6 (M4, AF12), PB12 (N12, AF3) |
| BKIN2 | PA11 (E13, AF12), PE14 (K8, AF3) | |
| CH1 | PA8 (G8, AF1), PE9 (J7, AF1) | |
| CH1N | PE8 (K7, AF1), PA7 (L4, AF1), PB13 (N13, AF1) | |
| CH2 | PA9 (F10, AF1), PE11 (N8, AF1) | |
| CH2N | PE10 (H7, AF1), PB0 (K5, AF1), PB14 (M13, AF1) | |
| CH3 | PA10 (F9, AF1), PE13 (L8, AF1) | |
| CH3N | PB1 (L5, AF1), PE12 (M8, AF1), PB15 (M12, AF1) | |
| CH4 | PA11 (E13, AF1), PE14 (K8, AF1) | |
| ETR | PA12 (D13, AF1), PE7 (L7, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (A9, AF1), PA0 (K3, AF1), PA5 (K4, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (A6, AF1), PA1 (N2, AF1) | |
| CH3 | PA2 (N1, AF1), PB10 (N9, AF1) | |
| CH4 | PB11 (H8, AF1), PA3 (M2, AF1) | |
| ETR | PA15 (JTDI) (A9, AF2), PA0 (K3, AF14), PA5 (K4, AF2) | |
| TIM3 | CH1 | PB4 (NJTRST) (A5, AF2), PE3 (D2, AF2), PC6 (F11, AF2), PA6 (M4, AF2) |
| CH2 | PB5 (B5, AF2), PE4 (D1, AF2), PC7 (G12, AF2), PA7 (L4, AF2) | |
| CH3 | PE5 (E4, AF2), PC8 (G10, AF2), PB0 (K5, AF2) | |
| CH4 | PE6 (E3, AF2), PC9 (G9, AF2), PB1 (L5, AF2) | |
| ETR | PE2 (D3, AF2), PD2 (D8, AF2) | |
| TIM4 | CH1 | PB6 (C5, AF2), PD12 (K11, AF2) |
| CH2 | PB7 (D5, AF2), PD13 (K13, AF2) | |
| CH3 | PB8 (C4, AF2), PD14 (K10, AF2) | |
| CH4 | PB9 (D4, AF2), PD15 (H11, AF2) | |
| ETR | PE0 (A4, AF2) | |
| TIM5 | CH1 | PA0 (K3, AF2), PH10 (M9, AF2) |
| CH2 | PH11 (M10, AF2), PA1 (N2, AF2) | |
| CH3 | PH12 (B13, AF2), PA2 (N1, AF2) | |
| CH4 | PI0 (A12, AF2), PA3 (M2, AF2) | |
| TIM8 | BKIN | PB7 (D5, AF13), PI4 (D10, AF3), PA6 (M4, AF13) |
| BKIN2 | PB6 (C5, AF12), PC9 (G9, AF14) | |
| CH1 | PI5 (E10, AF3), PC6 (F11, AF3) | |
| CH1N | PH13 (C9, AF3), PA5 (K4, AF3), PA7 (L4, AF3) | |
| CH2 | PI6 (B9, AF3), PC7 (G12, AF3) | |
| CH2N | PH14 (A13, AF3), PB0 (K5, AF3), PB14 (M13, AF3) | |
| CH3 | PI7 (B2, AF3), PC8 (G10, AF3) | |
| CH3N | PH15 (B12, AF3), PB1 (L5, AF3), PB15 (M12, AF3) | |
| CH4 | PI2 (B10, AF3), PC9 (G9, AF3) | |
| ETR | PI3 (C10, AF3), PA0 (K3, AF3) | |
| TIM15 | BKIN | PA9 (F10, AF14), PB12 (N12, AF14) |
| CH1 | PG10 (D6, AF14), PB14 (M13, AF14), PA2 (N1, AF14) | |
| CH1N | PG9 (B7, AF14), PA1 (N2, AF14), PB13 (N13, AF14) | |
| CH2 | PG11 (E6, AF14), PF10 (H4, AF14), PA3 (M2, AF14), PB15 (M12, AF14) | |
| TIM16 | BKIN | PB5 (B5, AF14) |
| CH1 | PE0 (A4, AF14), PB8 (C4, AF14), PA6 (M4, AF14) | |
| CH1N | PB6 (C5, AF14) | |
| TIM17 | BKIN | PB4 (NJTRST) (A5, AF14), PA10 (F9, AF14) |
| CH1 | PE1 (B4, AF14), PB9 (D4, AF14), PA7 (L4, AF14) | |
| CH1N | PB7 (D5, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (C5, AF1), PG12 (F6, AF1), PC3 (K1, AF1) |
| IN1 | PB5 (B5, AF1), PG10 (D6, AF1), PC0 (J2, AF1) | |
| IN2 | PB7 (D5, AF1), PG11 (E6, AF1), PC2 (J4, AF1) | |
| OUT | PA14 (JTCK/SWCLK) (A10, AF1), PG15 (C6, AF1), PC1 (J3, AF1), PB2 (N5, AF1) | |
| LPTIM2 | ETR | PC3 (K1, AF14), PA5 (K4, AF14), PD11 (K12, AF14) |
| IN1 | PC0 (J2, AF14), PD12 (K11, AF14), PB1 (L5, AF14) | |
| OUT | PA8 (G8, AF14), PD13 (K13, AF14), PA4 (L3, AF14) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (E1), PB2 (N5, AF0) |
| OUT_CALIB | PC13 (E1), PB2 (N5, AF0) | |
| REFIN | PB15 (M12, AF0) | |
| TS | PC13 (E1) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A0 | PF0 (F5, AF12) |
| A1 | PF1 (F4, AF12) | |
| A2 | PF2 (F3, AF12) | |
| A3 | PF3 (G3, AF12) | |
| A4 | PF4 (G4, AF12) | |
| A5 | PF5 (G5, AF12) | |
| A6 | PF12 (N6, AF12) | |
| A7 | PF13 (M6, AF12) | |
| A8 | PF14 (L6, AF12) | |
| A9 | PF15 (K6, AF12) | |
| A10 | PG0 (J6, AF12) | |
| A11 | PG1 (H6, AF12) | |
| A12 | PG2 (J12, AF12) | |
| A13 | PG3 (J11, AF12) | |
| A14 | PG4 (J10, AF12) | |
| A15 | PG5 (J9, AF12) | |
| A16 | PD11 (K12, AF12) | |
| A17 | PD12 (K11, AF12) | |
| A18 | PD13 (K13, AF12) | |
| A19 | PE3 (D2, AF12) | |
| A20 | PE4 (D1, AF12) | |
| A21 | PE5 (E4, AF12) | |
| A22 | PE6 (E3, AF12) | |
| A23 | PE2 (D3, AF12) | |
| A24 | PG13 (G7, AF12) | |
| A25 | PG14 (G6, AF12) | |
| ALE | PD12 (K11) | |
| CLE | PD11 (K12) | |
| CLK | PD3 (E8, AF12) | |
| D0 | PD14 (K10, AF12) | |
| D1 | PD15 (H11, AF12) | |
| D2 | PD0 (B8, AF12) | |
| D3 | PD1 (C8, AF12) | |
| D4 | PE7 (L7, AF12) | |
| D5 | PE8 (K7, AF12) | |
| D6 | PE9 (J7, AF12) | |
| D7 | PE10 (H7, AF12) | |
| D8 | PE11 (N8, AF12) | |
| D9 | PE12 (M8, AF12) | |
| D10 | PE13 (L8, AF12) | |
| D11 | PE14 (K8, AF12) | |
| D12 | PE15 (J8, AF12) | |
| D13 | PD8 (L11, AF12) | |
| D14 | PD9 (L10, AF12) | |
| D15 | PD10 (J13, AF12) | |
| DA0 | PD14 (K10, AF12) | |
| DA1 | PD15 (H11, AF12) | |
| DA2 | PD0 (B8, AF12) | |
| DA3 | PD1 (C8, AF12) | |
| DA4 | PE7 (L7, AF12) | |
| DA5 | PE8 (K7, AF12) | |
| DA6 | PE9 (J7, AF12) | |
| DA7 | PE10 (H7, AF12) | |
| DA8 | PE11 (N8, AF12) | |
| DA9 | PE12 (M8, AF12) | |
| DA10 | PE13 (L8, AF12) | |
| DA11 | PE14 (K8, AF12) | |
| DA12 | PE15 (J8, AF12) | |
| DA13 | PD8 (L11, AF12) | |
| DA14 | PD9 (L10, AF12) | |
| DA15 | PD10 (J13, AF12) | |
| INT | PG7 (H10, AF12) | |
| NBL0 | PE0 (A4, AF12) | |
| NBL1 | PE1 (B4, AF12) | |
| NCE | PG9 (B7, AF12), PD7 (F7, AF12) | |
| NE1 | PD7 (F7, AF12) | |
| NE2 | PG9 (B7, AF12) | |
| NE3 | PG10 (D6, AF12) | |
| NE4 | PG12 (F6, AF12) | |
| NL | PB7 (D5, AF12) | |
| NOE | PD4 (C7, AF12) | |
| NWAIT | PD6 (E7, AF12) | |
| NWE | PD5 (D7, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PH9 (D11, AF10), PA9 (F10, AF5), PC6 (F11, AF10) |
| D1 | PA10 (F9, AF5), PC7 (G12, AF10), PH10 (M9, AF10) | |
| D2 | PE0 (A4, AF10), PC11 (E9, AF4), PC8 (G10, AF10), PH11 (M10, AF10) | |
| D3 | PE1 (B4, AF10), PH12 (B13, AF10), PC9 (G9, AF4) | |
| D4 | PH14 (A13, AF10), PE4 (D1, AF10), PC11 (E9, AF10) | |
| D5 | PB6 (C5, AF10), PI4 (D10, AF10), PD3 (E8, AF4) | |
| D6 | PI6 (B9, AF10), PB8 (C4, AF10), PE5 (E4, AF10) | |
| D7 | PI7 (B2, AF10), PB9 (D4, AF10), PE6 (E3, AF10) | |
| D8 | PI1 (B11, AF10), PC10 (D9, AF10), PH6 (E11, AF10) | |
| D9 | PI2 (B10, AF10), PH7 (D12, AF10), PC12 (F8, AF10) | |
| D10 | PB5 (B5, AF10), PI3 (C10, AF10), PD6 (E7, AF4) | |
| D11 | PH15 (B12, AF10), PD2 (D8, AF10), PF10 (H4, AF10) | |
| D12 | PB4 (NJTRST) (A5, AF10), PI8 (C11, AF10), PF11 (M5, AF10) | |
| D13 | PI0 (A12, AF10), PG15 (C6, AF10) | |
| HSYNC | PA4 (L3, AF10), PD8 (L11, AF10), PH8 (N10, AF10) | |
| PIXCLK | PH5 (L9, AF10), PD9 (L10, AF10), PA6 (M4, AF4) | |
| VSYNC | PB7 (D5, AF10), PI5 (E10, AF10) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B0 | PE4 (D1, AF11), PF12 (N6, AF11) |
| B1 | PB8 (C4, AF11), PF13 (M6, AF11), PB2 (N5, AF11) | |
| B2 | PD14 (K10, AF11) | |
| B3 | PD15 (H11, AF11) | |
| B4 | PD0 (B8, AF11) | |
| B5 | PD1 (C8, AF11) | |
| B6 | PE7 (L7, AF11) | |
| B7 | PE8 (K7, AF11) | |
| CLK | PD3 (E8, AF11) | |
| DE | PD6 (E7, AF11), PF11 (M5, AF9) | |
| G0 | PE5 (E4, AF11), PF14 (L6, AF11) | |
| G1 | PE6 (E3, AF11), PF15 (K6, AF11) | |
| G2 | PE9 (J7, AF11) | |
| G3 | PE10 (H7, AF11) | |
| G4 | PE11 (N8, AF11) | |
| G5 | PE12 (M8, AF11) | |
| G6 | PE13 (L8, AF11) | |
| G7 | PE14 (K8, AF11) | |
| HSYNC | PE0 (A4, AF11) | |
| R0 | PE2 (D3, AF11), PC6 (F11, AF11), PG13 (G7, AF11) | |
| R1 | PE3 (D2, AF11), PG14 (G6, AF11), PG6 (G11, AF9), PC7 (G12, AF11) | |
| R2 | PE15 (J8, AF11) | |
| R3 | PD8 (L11, AF11) | |
| R4 | PD9 (L10, AF11) | |
| R5 | PD10 (J13, AF11) | |
| R6 | PD11 (K12, AF11) | |
| R7 | PD12 (K11, AF11) | |
| VSYNC | PE1 (B4, AF11) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (N12, AF9) |
| G1_IO2 | PB13 (N13, AF9) | |
| G1_IO3 | PB14 (M13, AF9) | |
| G1_IO4 | PB15 (M12, AF9) | |
| G2_IO1 | PB4 (NJTRST) (A5, AF9) | |
| G2_IO2 | PB5 (B5, AF9) | |
| G2_IO3 | PB6 (C5, AF9) | |
| G2_IO4 | PB7 (D5, AF9) | |
| G3_IO1 | PA15 (JTDI) (A9, AF9) | |
| G3_IO2 | PC10 (D9, AF9) | |
| G3_IO3 | PC11 (E9, AF9) | |
| G3_IO4 | PC12 (F8, AF9) | |
| G4_IO1 | PC6 (F11, AF9) | |
| G4_IO2 | PC7 (G12, AF9) | |
| G4_IO3 | PC8 (G10, AF9) | |
| G4_IO4 | PC9 (G9, AF9) | |
| G5_IO1 | PE10 (H7, AF9) | |
| G5_IO2 | PE11 (N8, AF9) | |
| G5_IO3 | PE12 (M8, AF9) | |
| G5_IO4 | PE13 (L8, AF9) | |
| G6_IO1 | PD10 (J13, AF9) | |
| G6_IO2 | PD11 (K12, AF9) | |
| G6_IO3 | PD12 (K11, AF9) | |
| G6_IO4 | PD13 (K13, AF9) | |
| G7_IO1 | PE2 (D3, AF9) | |
| G7_IO2 | PE3 (D2, AF9) | |
| G7_IO3 | PE4 (D1, AF9) | |
| G7_IO4 | PE5 (E4, AF9) | |
| G8_IO1 | PF14 (L6, AF9) | |
| G8_IO2 | PF15 (K6, AF9) | |
| G8_IO3 | PG0 (J6, AF9) | |
| G8_IO4 | PG1 (H6, AF9) | |
| SYNC | PD2 (D8, AF9), PB10 (N9, AF9) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PD4 (C7, AF6), PB2 (N5, AF6) |
| CKIN1 | PD7 (F7, AF6), PB13 (N13, AF6) | |
| CKIN2 | PE8 (K7, AF6), PB15 (M12, AF6) | |
| CKIN3 | PE5 (E4, AF6), PC6 (F11, AF6) | |
| CKIN4 | PC1 (J3, AF6), PE11 (N8, AF6) | |
| CKIN5 | PB7 (D5, AF6), PE13 (L8, AF6) | |
| CKIN6 | PB9 (D4, AF6), PF14 (L6, AF6) | |
| CKIN7 | PD1 (C8, AF6), PB11 (H8, AF6) | |
| CKOUT | PB8 (C4, AF5), PF10 (H4, AF6), PG7 (H10, AF6), PC2 (J4, AF6), PE9 (J7, AF6) | |
| DATIN0 | PD3 (E8, AF6), PB1 (L5, AF6) | |
| DATIN1 | PD6 (E7, AF6), PB12 (N12, AF6) | |
| DATIN2 | PE7 (L7, AF6), PB14 (M13, AF6) | |
| DATIN3 | PE4 (D1, AF6), PC7 (G12, AF6) | |
| DATIN4 | PE10 (H7, AF6), PC0 (J2, AF6) | |
| DATIN5 | PB6 (C5, AF6), PE12 (M8, AF6) | |
| DATIN6 | PB8 (C4, AF6), PF13 (M6, AF6) | |
| DATIN7 | PD0 (B8, AF6), PB10 (N9, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (A10, AF0) |
| JTDI | PA15 (JTDI) (A9, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (A6, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (A11, AF0) | |
| TRACECLK | PE2 (D3, AF0) | |
| TRACED0 | PE3 (D2, AF0), PC9 (G9, AF0), PC1 (J3, AF0) | |
| TRACED1 | PE4 (D1, AF0), PC10 (D9, AF0) | |
| TRACED2 | PD2 (D8, AF0), PE5 (E4, AF0) | |
| TRACED3 | PE6 (E3, AF0), PC12 (F8, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (N1) |
| MCO | PA8 (G8, AF0) | |
| OSC_IN | PH0-OSC_IN (H1) | |
| OSC_OUT | PH1-OSC_OUT (J1) | |
| OSC32_IN | PC14-OSC32_IN (F1) | |
| OSC32_OUT | PC15-OSC32_OUT (G1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (E1) |
| RTC_TAMP2 | PA0 (K3) | |
| RTC_TAMP3 | PE6 (E3) | |
| SYS_WKUP1 | PA0 (K3) | |
| SYS_WKUP2 | PC13 (E1) | |
| SYS_WKUP3 | PE6 (E3) | |
| SYS_WKUP4 | PA2 (N1) | |
| SYS_WKUP5 | PC5 (J5) |
Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 169 шариков корпуса UFBGA169 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PI10 | ввод-вывод | OCTOSPIM_P2_IO1 (AF5) |
| A2 | PH2 | ввод-вывод | OCTOSPIM_P1_IO4 (AF3) |
| A3 | VDD | питание | — |
| A4 | PE0 | ввод-вывод | DCMI_D2 (AF10), FMC_NBL0 (AF12), LTDC_HSYNC (AF11), TIM16_CH1 (AF14), TIM4_ETR (AF2) |
| A5 | PB4 (NJTRST) | ввод-вывод | COMP2_INP, DCMI_D12 (AF10), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7) |
| A6 | PB3 (JTDO/TRACESWO) | ввод-вывод | COMP2_INM, CRS_SYNC (AF10), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| A7 | VSS | питание | — |
| A8 | VDD | питание | — |
| A9 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| A10 | PA14 (JTCK/SWCLK) | ввод-вывод | I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), USB_OTG_FS_SOF (AF10) |
| A11 | PA13 (JTMS/SWDIO) | ввод-вывод | IR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10) |
| A12 | PI0 | ввод-вывод | DCMI_D13 (AF10), OCTOSPIM_P1_IO5 (AF3), SPI2_NSS (AF5), TIM5_CH4 (AF2) |
| A13 | PH14 | ввод-вывод | DCMI_D4 (AF10), TIM8_CH2N (AF3) |
| B1 | PI9 | ввод-вывод | CAN1_RX (AF9), DAC1_EXTI9, OCTOSPIM_P2_IO2 (AF5) |
| B2 | PI7 | ввод-вывод | DCMI_D7 (AF10), TIM8_CH3 (AF3) |
| B3 | VSS | питание | — |
| B4 | PE1 | ввод-вывод | DCMI_D3 (AF10), FMC_NBL1 (AF12), LTDC_VSYNC (AF11), TIM17_CH1 (AF14) |
| B5 | PB5 | ввод-вывод | COMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| B6 | VDDIO2 | питание | — |
| B7 | PG9 | ввод-вывод | DAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), OCTOSPIM_P2_IO6 (AF5), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7) |
| B8 | PD0 | ввод-вывод | CAN1_RX (AF9), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B4 (AF11), SPI2_NSS (AF5) |
| B9 | PI6 | ввод-вывод | DCMI_D6 (AF10), OCTOSPIM_P2_CLK (AF5), TIM8_CH2 (AF3) |
| B10 | PI2 | ввод-вывод | DCMI_D9 (AF10), SPI2_MISO (AF5), TIM8_CH4 (AF3) |
| B11 | PI1 | ввод-вывод | DCMI_D8 (AF10), SPI2_SCK (AF5) |
| B12 | PH15 | ввод-вывод | ADC1_EXTI15, DCMI_D11 (AF10), OCTOSPIM_P2_IO6 (AF5), TIM8_CH3N (AF3) |
| B13 | PH12 | ввод-вывод | DCMI_D3 (AF10), OCTOSPIM_P2_IO7 (AF5), TIM5_CH3 (AF2) |
| C1 | VDD | питание | — |
| C2 | VSS | питание | — |
| C3 | PI11 | ввод-вывод | ADC1_EXTI11, OCTOSPIM_P2_IO0 (AF5) |
| C4 | PB8 | ввод-вывод | CAN1_RX (AF9), DCMI_D6 (AF10), DFSDM1_CKOUT (AF5), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), LTDC_B1 (AF11), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| C5 | PB6 | ввод-вывод | COMP2_INP, DCMI_D5 (AF10), DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| C6 | PG15 | ввод-вывод | ADC1_EXTI15, DCMI_D13 (AF10), I2C1_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P2_DQS (AF5) |
| C7 | PD4 | ввод-вывод | DFSDM1_CKIN0 (AF6), FMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7) |
| C8 | PD1 | ввод-вывод | CAN1_TX (AF9), DFSDM1_CKIN7 (AF6), FMC_D3 (AF12), FMC_DA3 (AF12), LTDC_B5 (AF11), SPI2_SCK (AF5) |
| C9 | PH13 | ввод-вывод | CAN1_TX (AF9), TIM8_CH1N (AF3) |
| C10 | PI3 | ввод-вывод | DCMI_D10 (AF10), SPI2_MOSI (AF5), TIM8_ETR (AF3) |
| C11 | PI8 | ввод-вывод | DCMI_D12 (AF10), OCTOSPIM_P2_NCS (AF5) |
| C12 | VSS | питание | — |
| C13 | VDD | питание | — |
| D1 | PE4 | ввод-вывод | DCMI_D4 (AF10), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), LTDC_B0 (AF11), SAI1_D2 (AF3), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| D2 | PE3 | ввод-вывод | FMC_A19 (AF12), LTDC_R1 (AF11), OCTOSPIM_P1_DQS (AF3), SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| D3 | PE2 | ввод-вывод | FMC_A23 (AF12), LTDC_R0 (AF11), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9) |
| D4 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC1_EXTI9, DCMI_D7 (AF10), DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| D5 | PB7 | ввод-вывод | COMP2_INM, DCMI_VSYNC (AF10), DFSDM1_CKIN5 (AF6), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| D6 | PG10 | ввод-вывод | FMC_NE3 (AF12), LPTIM1_IN1 (AF1), OCTOSPIM_P2_IO7 (AF5), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7) |
| D7 | PD5 | ввод-вывод | FMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7) |
| D8 | PD2 | ввод-вывод | DCMI_D11 (AF10), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| D9 | PC10 | ввод-вывод | DCMI_D8 (AF10), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| D10 | PI4 | ввод-вывод | DCMI_D5 (AF10), TIM8_BKIN (AF3) |
| D11 | PH9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF10), I2C3_SMBA (AF4), OCTOSPIM_P2_IO4 (AF5) |
| D12 | PH7 | ввод-вывод | DCMI_D9 (AF10), I2C3_SCL (AF4) |
| D13 | PA12 | ввод-вывод | CAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| E1 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| E2 | VBAT | питание | — |
| E3 | PE6 | ввод-вывод | DCMI_D7 (AF10), FMC_A22 (AF12), LTDC_G1 (AF11), RTC_TAMP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2) |
| E4 | PE5 | ввод-вывод | DCMI_D6 (AF10), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), LTDC_G0 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| E5 | PH3-BOOT0 | ввод-вывод | — |
| E6 | PG11 | ввод-вывод | ADC1_EXTI11, LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF3), SAI2_MCLK_A (AF13), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7), USART1_NSS (AF7) |
| E7 | PD6 | ввод-вывод | DCMI_D10 (AF4), DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), LTDC_DE (AF11), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7) |
| E8 | PD3 | ввод-вывод | DCMI_D5 (AF4), DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), LTDC_CLK (AF11), OCTOSPIM_P2_NCS (AF10), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7) |
| E9 | PC11 | ввод-вывод | ADC1_EXTI11, DCMI_D2 (AF4), DCMI_D4 (AF10), OCTOSPIM_P1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| E10 | PI5 | ввод-вывод | DCMI_VSYNC (AF10), OCTOSPIM_P2_NCS (AF5), TIM8_CH1 (AF3) |
| E11 | PH6 | ввод-вывод | DCMI_D8 (AF10), I2C2_SMBA (AF4), OCTOSPIM_P2_CLK (AF5) |
| E12 | VDDUSB | питание | — |
| E13 | PA11 | ввод-вывод | ADC1_EXTI11, CAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_FS_DM (AF10) |
| F1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| F2 | VSS | питание | — |
| F3 | PF2 | ввод-вывод | FMC_A2 (AF12), I2C2_SMBA (AF4), OCTOSPIM_P2_IO2 (AF5) |
| F4 | PF1 | ввод-вывод | FMC_A1 (AF12), I2C2_SCL (AF4), OCTOSPIM_P2_IO1 (AF5) |
| F5 | PF0 | ввод-вывод | FMC_A0 (AF12), I2C2_SDA (AF4), OCTOSPIM_P2_IO0 (AF5) |
| F6 | PG12 | ввод-вывод | FMC_NE4 (AF12), LPTIM1_ETR (AF1), OCTOSPIM_P2_NCS (AF5), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| F7 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), FMC_NCE (AF12), FMC_NE1 (AF12), OCTOSPIM_P1_IO7 (AF10), USART2_CK (AF7) |
| F8 | PC12 | ввод-вывод | DCMI_D9 (AF10), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| F9 | PA10 | ввод-вывод | DCMI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| F10 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| F11 | PC6 | ввод-вывод | DCMI_D0 (AF10), DFSDM1_CKIN3 (AF6), LTDC_R0 (AF11), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| F12 | VDDIO2 | питание | — |
| F13 | VSS | питание | — |
| G1 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT |
| G2 | VDD | питание | — |
| G3 | PF3 | ввод-вывод | FMC_A3 (AF12), OCTOSPIM_P2_IO3 (AF5) |
| G4 | PF4 | ввод-вывод | FMC_A4 (AF12), OCTOSPIM_P2_CLK (AF5) |
| G5 | PF5 | ввод-вывод | FMC_A5 (AF12) |
| G6 | PG14 | ввод-вывод | FMC_A25 (AF12), I2C1_SCL (AF4), LTDC_R1 (AF11) |
| G7 | PG13 | ввод-вывод | FMC_A24 (AF12), I2C1_SDA (AF4), LTDC_R0 (AF11), USART1_CK (AF7) |
| G8 | PA8 | ввод-вывод | LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| G9 | PC9 | ввод-вывод | DAC1_EXTI9, DCMI_D3 (AF4), I2C3_SDA (AF6), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), SYS_TRACED0 (AF0), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10) |
| G10 | PC8 | ввод-вывод | DCMI_D2 (AF10), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| G11 | PG6 | ввод-вывод | I2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), LTDC_R1 (AF9), OCTOSPIM_P1_DQS (AF3) |
| G12 | PC7 | ввод-вывод | DCMI_D1 (AF10), DFSDM1_DATIN3 (AF6), LTDC_R1 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| G13 | VDD | питание | — |
| H1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| H2 | VSS | питание | — |
| H3 | NRST | сброс | — |
| H4 | PF10 | ввод-вывод | DCMI_D11 (AF10), DFSDM1_CKOUT (AF6), OCTOSPIM_P1_CLK (AF3), SAI1_D3 (AF13), TIM15_CH2 (AF14) |
| H5 | PC4 | ввод-вывод | ADC1_IN13, COMP1_INM, OCTOSPIM_P1_IO7 (AF10), USART3_TX (AF7) |
| H6 | PG1 | ввод-вывод | FMC_A11 (AF12), OCTOSPIM_P2_IO5 (AF5), TSC_G8_IO4 (AF9) |
| H7 | PE10 | ввод-вывод | DFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), LTDC_G3 (AF11), OCTOSPIM_P1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| H8 | PB11 | ввод-вывод | ADC1_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7) |
| H9 | PG8 | ввод-вывод | I2C3_SDA (AF4), LPUART1_RX (AF8) |
| H10 | PG7 | ввод-вывод | DFSDM1_CKOUT (AF6), FMC_INT (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8), OCTOSPIM_P2_DQS (AF5), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13) |
| H11 | PD15 | ввод-вывод | ADC1_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LTDC_B3 (AF11), TIM4_CH4 (AF2) |
| H12 | VSS | питание | — |
| H13 | VDD | питание | — |
| J1 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| J2 | PC0 | ввод-вывод | ADC1_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), SAI2_FS_A (AF13) |
| J3 | PC1 | ввод-вывод | ADC1_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3), SYS_TRACED0 (AF0) |
| J4 | PC2 | ввод-вывод | ADC1_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5) |
| J5 | PC5 | ввод-вывод | ADC1_IN14, COMP1_INP, SAI1_D3 (AF3), SYS_WKUP5, USART3_RX (AF7) |
| J6 | PG0 | ввод-вывод | FMC_A10 (AF12), OCTOSPIM_P2_IO4 (AF5), TSC_G8_IO3 (AF9) |
| J7 | PE9 | ввод-вывод | DAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), LTDC_G2 (AF11), SAI1_FS_B (AF13), TIM1_CH1 (AF1) |
| J8 | PE15 | ввод-вывод | ADC1_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R2 (AF11), OCTOSPIM_P1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3) |
| J9 | PG5 | ввод-вывод | FMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5) |
| J10 | PG4 | ввод-вывод | FMC_A14 (AF12), SAI2_MCLK_B (AF13), SPI1_MOSI (AF5) |
| J11 | PG3 | ввод-вывод | FMC_A13 (AF12), SAI2_FS_B (AF13), SPI1_MISO (AF5) |
| J12 | PG2 | ввод-вывод | FMC_A12 (AF12), SAI2_SCK_B (AF13), SPI1_SCK (AF5) |
| J13 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_R5 (AF11), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7) |
| K1 | PC3 | ввод-вывод | ADC1_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| K2 | VSSA/VREF- | питание | — |
| K3 | PA0 | ввод-вывод | ADC1_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| K4 | PA5 | ввод-вывод | ADC1_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3) |
| K5 | PB0 | ввод-вывод | ADC1_IN15, COMP1_OUT (AF12), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| K6 | PF15 | ввод-вывод | ADC1_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4), LTDC_G1 (AF11), TSC_G8_IO2 (AF9) |
| K7 | PE8 | ввод-вывод | DFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), LTDC_B7 (AF11), SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| K8 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), LTDC_G7 (AF11), OCTOSPIM_P1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1) |
| K9 | PH4 | ввод-вывод | I2C2_SCL (AF4), OCTOSPIM_P2_DQS (AF5) |
| K10 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), LTDC_B2 (AF11), TIM4_CH3 (AF2) |
| K11 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), LTDC_R7 (AF11), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| K12 | PD11 | ввод-вывод | ADC1_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), LTDC_R6 (AF11), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| K13 | PD13 | ввод-вывод | FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9) |
| L1 | VREF+ | служебный | VREFBUF_OUT |
| L2 | VDDA | питание | — |
| L3 | PA4 | ввод-вывод | ADC1_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_OUT (AF14), OCTOSPIM_P1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| L4 | PA7 | ввод-вывод | ADC1_IN12, I2C3_SCL (AF4), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| L5 | PB1 | ввод-вывод | ADC1_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPIM_P1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| L6 | PF14 | ввод-вывод | DFSDM1_CKIN6 (AF6), FMC_A8 (AF12), I2C4_SCL (AF4), LTDC_G0 (AF11), TSC_G8_IO1 (AF9) |
| L7 | PE7 | ввод-вывод | DFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), LTDC_B6 (AF11), SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| L8 | PE13 | ввод-вывод | DFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_G6 (AF11), OCTOSPIM_P1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| L9 | PH5 | ввод-вывод | DCMI_PIXCLK (AF10), I2C2_SDA (AF4) |
| L10 | PD9 | ввод-вывод | DAC1_EXTI9, DCMI_PIXCLK (AF10), FMC_D14 (AF12), FMC_DA14 (AF12), LTDC_R4 (AF11), SAI2_MCLK_A (AF13), USART3_RX (AF7) |
| L11 | PD8 | ввод-вывод | DCMI_HSYNC (AF10), FMC_D13 (AF12), FMC_DA13 (AF12), LTDC_R3 (AF11), USART3_TX (AF7) |
| L12 | VDD | питание | — |
| L13 | VSS | питание | — |
| M1 | OPAMP1_VINM | служебный | OPAMP1_VINM |
| M2 | PA3 | ввод-вывод | ADC1_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| M3 | VSS | питание | — |
| M4 | PA6 | ввод-вывод | ADC1_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7) |
| M5 | PF11 | ввод-вывод | ADC1_EXTI11, DCMI_D12 (AF10), LTDC_DE (AF9) |
| M6 | PF13 | ввод-вывод | DFSDM1_DATIN6 (AF6), FMC_A7 (AF12), I2C4_SMBA (AF4), LTDC_B1 (AF11) |
| M7 | VSS | питание | — |
| M8 | PE12 | ввод-вывод | DFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_G5 (AF11), OCTOSPIM_P1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| M9 | PH10 | ввод-вывод | DCMI_D1 (AF10), OCTOSPIM_P2_IO5 (AF5), TIM5_CH1 (AF2) |
| M10 | PH11 | ввод-вывод | ADC1_EXTI11, DCMI_D2 (AF10), OCTOSPIM_P2_IO6 (AF5), TIM5_CH2 (AF2) |
| M11 | VSS | питание | — |
| M12 | PB15 | ввод-вывод | ADC1_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9) |
| M13 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| N1 | PA2 | ввод-вывод | ADC1_IN7, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| N2 | PA1 | ввод-вывод | ADC1_IN6, I2C1_SMBA (AF4), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| N3 | VDD | питание | — |
| N4 | OPAMP2_VINM | служебный | OPAMP2_VINM |
| N5 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), LTDC_B1 (AF11), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0) |
| N6 | PF12 | ввод-вывод | FMC_A6 (AF12), LTDC_B0 (AF11), OCTOSPIM_P2_DQS (AF5) |
| N7 | VDD | питание | — |
| N8 | PE11 | ввод-вывод | ADC1_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G4 (AF11), OCTOSPIM_P1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| N9 | PB10 | ввод-вывод | COMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| N10 | PH8 | ввод-вывод | DCMI_HSYNC (AF10), I2C3_SDA (AF4), OCTOSPIM_P2_IO3 (AF5) |
| N11 | VDD | питание | — |
| N12 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| N13 | PB13 | ввод-вывод | DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | E2 | резервное питание: часы реального времени и резервные регистры |
| VDD | A3, A8, C1, C13, G2, G13, H13, L12, N3, N7, N11 | питание цифровой части и линий ввода-вывода |
| VDDA | L2 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | B6, F12 | питание отдельной группы линий ввода-вывода |
| VDDUSB | E12 | питание приёмопередатчика USB |
| VSS | A7, B3, C2, C12, F2, F13, H2, H12, L13, M3, M7, M11 | общий провод (земля) |
| VSSA/VREF- | K2 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| NRST | H3 | сброс, активный уровень — низкий |
| OPAMP1_VINM | M1 | — |
| OPAMP2_VINM | N4 | — |
| VREF+ | L1 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32L4R7AIIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L4R7AI | STM32L4R7AIIx | 2 МБ | 640 КБ |
Линейка STM32L4R7/S7, семейство STM32L4+, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA169, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L4S7AI | STM32L4R7/S7 | 169 из 169 | выводы совпадают полностьютолько у него: AES, HASH |
| STM32L4A6AGIx | STM32L4x6 | 169 из 169 | выводы совпадают полностьютолько у этого: LTDC, OCTOSPI1, OCTOSPI2; только у него: ADC2, ADC3, AES, CAN2, HASH, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L4P5AG, STM32L4P5AE | STM32L4P5/Q5 | 169 из 169 | выводы совпадают полностьютолько у него: ADC2, HASH, PSSI, SDMMC2; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L4Q5AGIx | STM32L4P5/Q5 | 169 из 169 | выводы совпадают полностьютолько у него: ADC2, AES, HASH, PKA, PSSI, SDMMC2; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L4R5AG, STM32L4R5AI | STM32L4R5/S5 | 169 из 169 | выводы совпадают полностьютолько у этого: LTDC |
| STM32L4R5AI | STM32L4R5/S5 | 169 из 169 | выводы совпадают полностьютолько у этого: LTDC |
| STM32L4S5AI | STM32L4R5/S5 | 169 из 169 | выводы совпадают полностьютолько у этого: LTDC; только у него: AES, HASH |
| STM32L496AE, STM32L496AG | STM32L4x6 | 169 из 169 | выводы совпадают полностьютолько у этого: LTDC, OCTOSPI1, OCTOSPI2; только у него: ADC2, ADC3, CAN2, HASH, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L4A6AGIxP | STM32L4x6 | 167 из 169 | C6: PG15 → VDD12; M10: PH11 → VDD12только у этого: LTDC, OCTOSPI1, OCTOSPI2; только у него: ADC2, ADC3, AES, CAN2, HASH, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L4P5AG | STM32L4P5/Q5 | 167 из 169 | C6: PG15 → VDD12; M10: PH11 → VDD12только у него: ADC2, HASH, PSSI, SDMMC2; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L4Q5AGIxP | STM32L4P5/Q5 | 167 из 169 | C6: PG15 → VDD12; M10: PH11 → VDD12только у него: ADC2, AES, HASH, PKA, PSSI, SDMMC2; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
| STM32L496AG | STM32L4x6 | 167 из 169 | C6: PG15 → VDD12; M10: PH11 → VDD12только у этого: LTDC, OCTOSPI1, OCTOSPI2; только у него: ADC2, ADC3, CAN2, HASH, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 640 и 320 КБ |
Частые вопросы
На каких выводах USART1 у STM32L4R7AI?
В корпусе UFBGA169 сигнал USART1_TX выведен на PG9 (шарик B7, AF7) или PB6 (шарик C5, AF7) или PA9 (шарик F10, AF7), USART1_RX — на PB7 (шарик D5, AF7) или PG10 (шарик D6, AF7) или PA10 (шарик F9, AF7).
Где у STM32L4R7AI выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик A11, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L4R7AI?
I2C1_SCL — PB8 (шарик C4, AF4) или PB6 (шарик C5, AF4) или PG14 (шарик G6, AF4), I2C1_SDA — PB9 (шарик D4, AF4) или PB7 (шарик D5, AF4) или PG13 (шарик G7, AF4).
Сколько выводов ввода-вывода у STM32L4R7AI в корпусе UFBGA169?
136 из 169. Ещё 29 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32L4R7AI?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L4+Cortex-M4 до 120 МГц, до 640 КБ ОЗУ, LTDC и DSI: L4P5/Q5 и L4R/S — линейки, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
