STM32L4P5RG и STM32L4P5RE в корпусе LQFP64: распиновка

STM32L4P5RG и STM32L4P5RE — микроконтроллеры STM32L4+ на ядре Cortex-M4 с частотой до 120 МГц: 1 МБ и 512 КБ флеш-памяти и 320 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 52 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 120 МГц
Флеш-память
1 МБ и 512 КБ
ОЗУ
320 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
52
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L4P5RG, STM32L4P5RE в корпусе LQFP64, вид сверхуSTM32L4P5RGSTM32L4P5RELQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN1, ADC2_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, LTDC_DE, SAI2_FS_A, SDMMC1_CMD, SDMMC2_CKIN8PC0PC1 — вывод 9: ADC1_IN2, ADC2_IN2, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, OCTOSPIM_P1_IO4, SAI1_SD_A, SPI2_MOSI, SYS_TRACED09PC1PC2 — вывод 10: ADC1_IN3, ADC2_IN3, DFSDM1_CKOUT, LPTIM1_IN2, LTDC_HSYNC, OCTOSPIM_P1_IO5, SPI2_MISO10PC2PC3 — вывод 11: ADC1_IN4, ADC2_IN4, LPTIM1_ETR, LPTIM2_ETR, OCTOSPIM_P1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSI11PC3VSSA/VREF- — вывод 1212VSSA/VREF-VDDA/VREF+ — вывод 1313VDDA/VREF+PA0 — вывод 14: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSS14PA0PA1 — вывод 15: ADC1_IN6, ADC2_IN6, I2C1_SMBA, OCTOSPIM_P1_DQS, OPAMP1_VINM, SDMMC2_CMD, SPI1_SCK, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN7, ADC2_IN7, LPUART1_TX, OCTOSPIM_P1_NCS, RCC_LSCO, SAI2_EXTCLK, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TX16PA2PA3 — вывод 17: ADC1_IN8, ADC2_IN8, LPUART1_RX, OCTOSPIM_P1_CLK, OPAMP1_VOUT, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN9, ADC2_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_OUT, LTDC_CLK, OCTOSPIM_P1_NCS, PSSI_DE, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CK20PA4PA5 — вывод 21: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, LTDC_R7, PSSI_D14, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N21PA5PA6 — вывод 22: ADC1_IN11, ADC2_IN11, DCMI_PIXCLK, LPUART1_CTS, OCTOSPIM_P1_IO3, OPAMP2_VINP, PSSI_PDCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSS22PA6PA7 — вывод 23: ADC1_IN12, ADC2_IN12, I2C3_SCL, OCTOSPIM_P1_IO2, OPAMP2_VINM, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N23PA7PC4 — вывод 24: ADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPIM_P1_IO7, OCTOSPIM_P2_NCS, USART3_TX24PC4PC5 — вывод 25: ADC1_IN14, ADC2_IN14, COMP1_INP, LTDC_CLK, PSSI_D15, SAI1_D3, SYS_WKUP5, USART3_RX25PC5PB0 — вывод 26: ADC1_IN15, ADC2_IN15, COMP1_OUT, LTDC_B6, OCTOSPIM_P1_IO1, OPAMP2_VOUT, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CK26PB0PB1 — вывод 27: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LTDC_G6, OCTOSPIM_P1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTS27PB1PB2 — вывод 28: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, OCTOSPIM_P1_DQS, RTC_OUT228PB2PB10 — вывод 29: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPUART1_RX, OCTOSPIM_P1_CLK, OCTOSPIM_P1_IO3, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX29PB10PB11 — вывод 30: ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LPUART1_TX, LTDC_VSYNC, OCTOSPIM_P1_NCS, TIM2_CH4, USART3_RX30PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPIM_P1_NCLK, SAI2_FS_A, SDMMC2_CK, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK33PB12PB13 — вывод 34: DFSDM1_CKIN1, I2C2_SCL, LPUART1_CTS, OCTOSPIM_P1_IO1, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSS34PB13PB14 — вывод 35: DFSDM1_DATIN2, I2C2_SDA, OCTOSPIM_P1_IO6, SAI2_MCLK_A, SDMMC2_D0, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTS35PB14PB15 — вывод 36: ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2, OCTOSPIM_P1_IO7, RTC_REFIN, SAI2_SD_A, SDMMC2_D1, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO436PB15PC6 — вывод 37: DCMI_D0, DFSDM1_CKIN3, LTDC_G7, PSSI_D0, SAI2_MCLK_A, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO137PC6PC7 — вывод 38: DCMI_D1, DFSDM1_DATIN3, LTDC_B6, PSSI_D1, SAI2_MCLK_B, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO238PC7PC8 — вывод 39: DCMI_D2, PSSI_D2, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO339PC8PC9 — вывод 40: DAC1_EXTI9, DCMI_D3, I2C3_SDA, PSSI_D3, SAI2_EXTCLK, SDMMC1_D1, SYS_TRACED0, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_OTG_FS_NOE40PC9PA8 — вывод 41: LPTIM2_OUT, LTDC_B7, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF41PA8PA9 — вывод 42: DAC1_EXTI9, DCMI_D0, LTDC_G7, PSSI_D0, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS42PA9PA10 — вывод 43: DCMI_D1, LTDC_G6, PSSI_D1, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_FS_ID43PA10PA11 — вывод 44: ADC1_EXTI11, ADC2_EXTI11, CAN1_RX, LTDC_DE, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_OTG_FS_DM44PA11PA12 — вывод 45: CAN1_TX, LTDC_VSYNC, OCTOSPIM_P2_NCS, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DP45PA12PA13 (JTMS/SWDIO) — вывод 46: IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, USB_OTG_FS_NOE46PA13 (JTMS/SWDIO)VSS — вывод 4747VSSVDDUSB — вывод 4848VDDUSBPA14 (JTCK/SWCLK) — вывод 49: I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK, USB_OTG_FS_SOF49PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 50: ADC1_EXTI15, ADC2_EXTI15, LTDC_HSYNC, SAI2_FS_B, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART2_RX, USART3_DE, USART3_RTS50PA15 (JTDI)PC10 — вывод 51: DCMI_D8, DCMI_VSYNC, PSSI_D8, PSSI_RDY, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, SYS_TRACED1, TSC_G3_IO2, UART4_TX, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, ADC2_EXTI11, DCMI_D2, DCMI_D4, OCTOSPIM_P1_NCS, PSSI_D2, PSSI_D4, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RX52PC11PC12 — вывод 53: DCMI_D9, LTDC_R6, PSSI_D9, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, TSC_G3_IO4, USART3_CK53PC12PD2 — вывод 54: DCMI_D11, PSSI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, TSC_SYNC, USART3_DE, USART3_RTS54PD2PB3 (JTDO/TRACESWO) — вывод 55: COMP2_INM, CRS_SYNC, OCTOSPIM_P1_IO4, SAI1_SCK_B, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTS55PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 56: COMP2_INP, DCMI_D12, I2C3_SDA, OCTOSPIM_P1_IO5, PSSI_D12, SAI1_MCLK_B, SDMMC2_D3, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, USART1_CTS, USART1_NSS56PB4 (NJTRST)PB5 — вывод 57: COMP2_OUT, DCMI_D10, I2C1_SMBA, LPTIM1_IN1, OCTOSPIM_P1_IO0, PSSI_D10, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CK57PB5PB6 — вывод 58: COMP2_INP, DCMI_D5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, LTDC_R6, PSSI_D5, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TX58PB6PB7 — вывод 59: COMP2_INM, DCMI_VSYNC, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, LTDC_VSYNC, PSSI_RDY, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RX59PB7PH3-BOOT0 — вывод 6060PH3-BOOT0PB8 — вывод 61: CAN1_RX, DCMI_D6, DFSDM1_CKOUT, I2C1_SCL, LTDC_DE, PSSI_D6, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, TIM16_CH1, TIM4_CH361PB8PB9 — вывод 62: CAN1_TX, DAC1_EXTI9, DCMI_D7, I2C1_SDA, IR_OUT, PSSI_D7, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH462PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

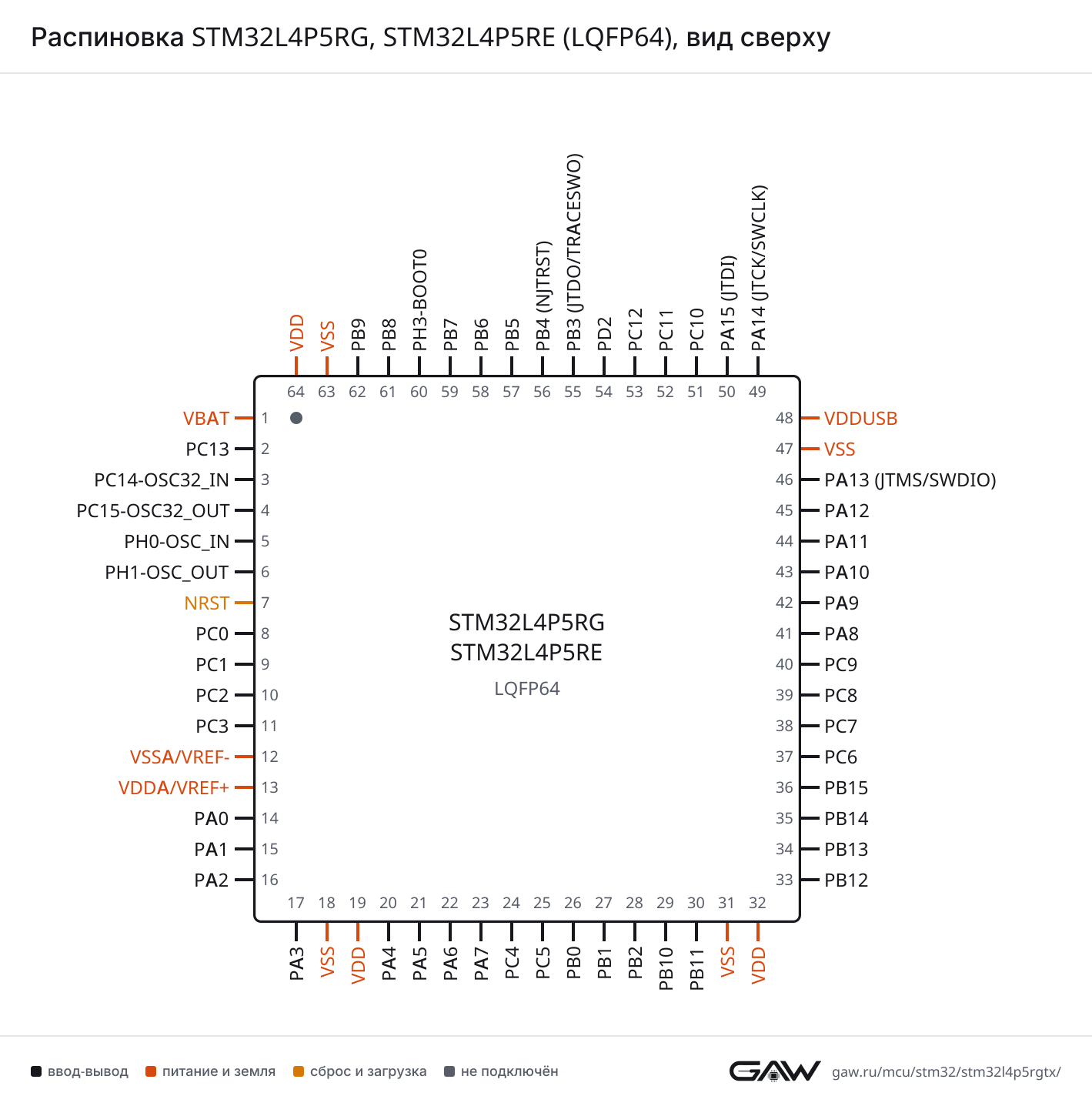

Распиновка STM32L4P5RG, STM32L4P5RE (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1419 × 1437 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7), PB5 (57, AF7)
CTSPA11 (44, AF7), PB4 (NJTRST) (56, AF7)
DEPA12 (45, AF7), PB3 (JTDO/TRACESWO) (55, AF7)
NSSPA11 (44, AF7), PB4 (NJTRST) (56, AF7)
RTSPA12 (45, AF7), PB3 (JTDO/TRACESWO) (55, AF7)
RXPA10 (43, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0 (14, AF7)
DEPA1 (15, AF7)
NSSPA0 (14, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7), PA15 (JTDI) (50, AF3)
TXPA2 (16, AF7)
USART3CKPB0 (26, AF7), PB12 (33, AF7), PC12 (53, AF7)
CTSPA6 (22, AF7), PB13 (34, AF7)
DEPB1 (27, AF7), PB14 (35, AF7), PA15 (JTDI) (50, AF7), PD2 (54, AF7)
NSSPA6 (22, AF7), PB13 (34, AF7)
RTSPB1 (27, AF7), PB14 (35, AF7), PA15 (JTDI) (50, AF7), PD2 (54, AF7)
RXPC5 (25, AF7), PB11 (30, AF7), PC11 (52, AF7)
TXPC4 (24, AF7), PB10 (29, AF7), PC10 (51, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (59, AF8)
DEPA15 (JTDI) (50, AF8)
RTSPA15 (JTDI) (50, AF8)
RXPA1 (15, AF8), PC11 (52, AF8)
TXPA0 (14, AF8), PC10 (51, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (22, AF8), PB13 (34, AF8)
DEPB1 (27, AF8), PB12 (33, AF8)
RTSPB1 (27, AF8), PB12 (33, AF8)
RXPC0 (8, AF8), PA3 (17, AF8), PB10 (29, AF8)
TXPC1 (9, AF8), PA2 (16, AF8), PB11 (30, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PA11 (44, AF5), PB4 (NJTRST) (56, AF5)
MOSIPA7 (23, AF5), PA12 (45, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PB0 (26, AF5), PA15 (JTDI) (50, AF5)
SCKPA1 (15, AF5), PA5 (21, AF5), PB3 (JTDO/TRACESWO) (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5)
MOSIPC1 (9, AF3), PC3 (11, AF5), PB15 (36, AF5)
NSSPB12 (33, AF5), PB9 (62, AF5)
SCKPB10 (29, AF5), PB13 (34, AF5), PA9 (42, AF3)
SPI3MISOPC11 (52, AF6), PB4 (NJTRST) (56, AF6)
MOSIPC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (JTDI) (50, AF6)
SCKPC10 (51, AF6), PB3 (JTDO/TRACESWO) (55, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF4), PB8 (61, AF4)
SDAPB7 (59, AF4), PB9 (62, AF4)
SMBAPA1 (15, AF4), PA14 (JTCK/SWCLK) (49, AF4), PB5 (57, AF4)
I2C2SCLPB10 (29, AF4), PB13 (34, AF4)
SDAPB11 (30, AF4), PB14 (35, AF4)
SMBAPB12 (33, AF4)
I2C3SCLPC0 (8, AF4), PA7 (23, AF4)
SDAPC1 (9, AF4), PC9 (40, AF6), PB4 (NJTRST) (56, AF4)
SMBAPB2 (28, AF4)
I2C4SCLPB10 (29, AF3), PB6 (58, AF5)
SDAPB11 (30, AF3), PB7 (59, AF5)
SMBAPA14 (JTCK/SWCLK) (49, AF5)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (44, AF9), PB8 (61, AF9)
TXPA12 (45, AF9), PB9 (62, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (44, AF10)
DPPA12 (45, AF10)
IDPA10 (43, AF10)
NOEPC9 (40, AF10), PA13 (JTMS/SWDIO) (46, AF10)
SOFPA8 (41, AF10), PA14 (JTCK/SWCLK) (49, AF10)
VBUSPA9 (42)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (62, AF8)
CKPC12 (53, AF12)
CKINPB8 (61, AF8)
CMDPC0 (8, AF12), PD2 (54, AF12)
D0PC8 (39, AF12)
D0DIRPC6 (37, AF8)
D1PC9 (40, AF12)
D2PC10 (51, AF12)
D3PC11 (52, AF12)
D4PB8 (61, AF12)
D5PB9 (62, AF12)
D6PC6 (37, AF12)
D7PC7 (38, AF12)
D123DIRPC7 (38, AF8)
SDMMC2CKPB12 (33, AF12)
CKINPC0 (8, AF7)
CMDPA1 (15, AF12)
D0PB14 (35, AF11)
D1PB15 (36, AF11)
D2PB3 (JTDO/TRACESWO) (55, AF12)
D3PB4 (NJTRST) (56, AF12)
D4PB8 (61, AF7)
D5PB9 (62, AF7)
D6PC6 (37, AF7)
D7PC7 (38, AF7)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA3 (17, AF3), PB8 (61, AF3)
CK2PA8 (41, AF3)
D1PC3 (11, AF3), PA10 (43, AF3)
D2PB9 (62, AF3)
D3PC5 (25, AF3)
EXTCLKPA0 (14, AF13), PB0 (26, AF13)
FS_APA9 (42, AF13), PB9 (62, AF13)
FS_BPA4 (20, AF13), PA14 (JTCK/SWCLK) (49, AF13), PB6 (58, AF13)
MCLK_APA3 (17, AF13), PB8 (61, AF13)
MCLK_BPB4 (NJTRST) (56, AF13)
SCK_APB10 (29, AF13), PA8 (41, AF13)
SCK_BPB3 (JTDO/TRACESWO) (55, AF13)
SD_APC1 (9, AF13), PC3 (11, AF13), PA10 (43, AF13)
SD_BPA13 (JTMS/SWDIO) (46, AF13), PB5 (57, AF13)
SAI2EXTCLKPA2 (16, AF13), PC9 (40, AF13)
FS_APC0 (8, AF13), PB12 (33, AF13)
FS_BPA15 (JTDI) (50, AF13)
MCLK_APB14 (35, AF13), PC6 (37, AF13)
MCLK_BPC7 (38, AF13), PC11 (52, AF13)
SCK_APB13 (34, AF13)
SCK_BPC10 (51, AF13)
SD_APB15 (36, AF13)
SD_BPC12 (53, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (JTDI) (50)
IN1PC0 (8)
IN2PC1 (9)
IN3PC2 (10)
IN4PC3 (11)
IN5PA0 (14)
IN6PA1 (15)
IN7PA2 (16)
IN8PA3 (17)
IN9PA4 (20)
IN10PA5 (21)
IN11PA6 (22)
IN12PA7 (23)
IN13PC4 (24)
IN14PC5 (25)
IN15PB0 (26)
IN16PB1 (27)
ADC2EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (JTDI) (50)
IN1PC0 (8)
IN2PC1 (9)
IN3PC2 (10)
IN4PC3 (11)
IN5PA0 (14)
IN6PA1 (15)
IN7PA2 (16)
IN8PA3 (17)
IN9PA4 (20)
IN10PA5 (21)
IN11PA6 (22)
IN12PA7 (23)
IN13PC4 (24)
IN14PC5 (25)
IN15PB0 (26)
IN16PB1 (27)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (24), PB1 (27)
INPPC5 (25), PB2 (28)
OUTPB0 (26, AF12), PB10 (29, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (55), PB7 (59)
INPPB4 (NJTRST) (56), PB6 (58)
OUTPB11 (30, AF12), PB5 (57, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (15)
VINPPA0 (14)
VOUTPA3 (17)
OPAMP2VINMPA7 (23)
VINPPA6 (22)
VOUTPB0 (26)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF12), PB12 (33, AF3)
BKIN2PA11 (44, AF12)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (26, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (27, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
ETRPA12 (45, AF1)
TIM2CH1PA0 (14, AF1), PA5 (21, AF1), PA15 (JTDI) (50, AF1)
CH2PA1 (15, AF1), PB3 (JTDO/TRACESWO) (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1)
CH4PA3 (17, AF1), PB11 (30, AF1)
ETRPA0 (14, AF14), PA5 (21, AF2), PA15 (JTDI) (50, AF2)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (NJTRST) (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM4CH1PB6 (58, AF2)
CH2PB7 (59, AF2)
CH3PB8 (61, AF2)
CH4PB9 (62, AF2)
TIM5CH1PA0 (14, AF2)
CH2PA1 (15, AF2)
CH3PA2 (16, AF2)
CH4PA3 (17, AF2)
TIM8BKINPA6 (22, AF13), PB7 (59, AF13)
BKIN2PC9 (40, AF14), PB6 (58, AF12)
CH1PC6 (37, AF3)
CH1NPA5 (21, AF3), PA7 (23, AF3)
CH2PC7 (38, AF3)
CH2NPB0 (26, AF3), PB14 (35, AF3)
CH3PC8 (39, AF3)
CH3NPB1 (27, AF3), PB15 (36, AF3)
CH4PC9 (40, AF3)
ETRPA0 (14, AF3)
TIM15BKINPB12 (33, AF14), PA9 (42, AF14)
CH1PA2 (16, AF14), PB14 (35, AF14)
CH1NPA1 (15, AF14), PB13 (34, AF14)
CH2PA3 (17, AF14), PB15 (36, AF14)
TIM16BKINPB5 (57, AF14)
CH1PA6 (22, AF14), PB8 (61, AF14)
CH1NPB6 (58, AF14)
TIM17BKINPA10 (43, AF14), PB4 (NJTRST) (56, AF14)
CH1PA7 (23, AF14), PB9 (62, AF14)
CH1NPB7 (59, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (11, AF1), PB6 (58, AF1)
IN1PC0 (8, AF1), PB5 (57, AF1)
IN2PC2 (10, AF1), PB7 (59, AF1)
OUTPC1 (9, AF1), PB2 (28, AF1), PA14 (JTCK/SWCLK) (49, AF1)
LPTIM2ETRPC3 (11, AF14), PA5 (21, AF14)
IN1PC0 (8, AF14), PB1 (27, AF14)
OUTPA4 (20, AF14), PA8 (41, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (28)
REFINPB15 (36, AF0)
TSPC13 (2)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (37, AF10), PA9 (42, AF5)
D1PC7 (38, AF10), PA10 (43, AF5)
D2PC8 (39, AF10), PC11 (52, AF4)
D3PC9 (40, AF4)
D4PC11 (52, AF10)
D5PB6 (58, AF10)
D6PB8 (61, AF10)
D7PB9 (62, AF10)
D8PC10 (51, AF10)
D9PC12 (53, AF10)
D10PB5 (57, AF10)
D11PD2 (54, AF10)
D12PB4 (NJTRST) (56, AF10)
HSYNCPA4 (20, AF10)
PIXCLKPA6 (22, AF4)
VSYNCPC10 (51, AF4), PB7 (59, AF10)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PC6 (37, AF10), PA9 (42, AF5)
D1PC7 (38, AF10), PA10 (43, AF5)
D2PC8 (39, AF10), PC11 (52, AF4)
D3PC9 (40, AF4)
D4PC11 (52, AF10)
D5PB6 (58, AF10)
D6PB8 (61, AF10)
D7PB9 (62, AF10)
D8PC10 (51, AF10)
D9PC12 (53, AF10)
D10PB5 (57, AF10)
D11PD2 (54, AF10)
D12PB4 (NJTRST) (56, AF10)
D14PA5 (21, AF4)
D15PC5 (25, AF4)
DEPA4 (20, AF10)
PDCKPA6 (22, AF4)
RDYPC10 (51, AF4), PB7 (59, AF10)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB6PB0 (26, AF11), PC7 (38, AF11)
B7PA8 (41, AF11)
CLKPA4 (20, AF11), PC5 (25, AF11)
DEPC0 (8, AF11), PA11 (44, AF11), PB8 (61, AF11)
G6PB1 (27, AF11), PA10 (43, AF11)
G7PC6 (37, AF11), PA9 (42, AF11)
HSYNCPC2 (10, AF11), PA15 (JTDI) (50, AF11)
R6PC12 (53, AF11), PB6 (58, AF11)
R7PA5 (21, AF11)
VSYNCPB11 (30, AF11), PA12 (45, AF11), PB7 (59, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (33, AF9)
G1_IO2PB13 (34, AF9)
G1_IO3PB14 (35, AF9)
G1_IO4PB15 (36, AF9)
G2_IO1PB4 (NJTRST) (56, AF9)
G2_IO2PB5 (57, AF9)
G2_IO3PB6 (58, AF9)
G2_IO4PB7 (59, AF9)
G3_IO1PA15 (JTDI) (50, AF9)
G3_IO2PC10 (51, AF9)
G3_IO3PC11 (52, AF9)
G3_IO4PC12 (53, AF9)
G4_IO1PC6 (37, AF9)
G4_IO2PC7 (38, AF9)
G4_IO3PC8 (39, AF9)
G4_IO4PC9 (40, AF9)
SYNCPB10 (29, AF9), PD2 (54, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (28, AF6)
CKIN1PB13 (34, AF6)
CKIN2PB15 (36, AF6)
CKIN3PC6 (37, AF6)
CKOUTPC2 (10, AF6), PB8 (61, AF5)
DATIN0PB1 (27, AF6)
DATIN1PB12 (33, AF6)
DATIN2PB14 (35, AF6)
DATIN3PC7 (38, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (49, AF0)
JTDIPA15 (JTDI) (50, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (55, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (46, AF0)
TRACED0PC1 (9, AF0), PC9 (40, AF0)
TRACED1PC10 (51, AF0)
TRACED2PD2 (54, AF0)
TRACED3PC12 (53, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (16)
MCOPA8 (41, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (14)
SYS_WKUP1PA0 (14)
SYS_WKUP2PC13 (2)
SYS_WKUP4PA2 (16)
SYS_WKUP5PC5 (25)

Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN1, ADC2_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), LTDC_DE (AF11), SAI2_FS_A (AF13), SDMMC1_CMD (AF12), SDMMC2_CKIN (AF7)
9PC1ввод-выводADC1_IN2, ADC2_IN2, I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3), SYS_TRACED0 (AF0)
10PC2ввод-выводADC1_IN3, ADC2_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), LTDC_HSYNC (AF11), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5)
11PC3ввод-выводADC1_IN4, ADC2_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
12VSSA/VREF-питание—
13VDDA/VREF+питание—
14PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
15PA1ввод-выводADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, SDMMC2_CMD (AF12), SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN7, ADC2_IN7, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
17PA3ввод-выводADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_OUT (AF14), LTDC_CLK (AF11), OCTOSPIM_P1_NCS (AF3), PSSI_DE (AF10), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
21PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), LTDC_R7 (AF11), PSSI_D14 (AF4), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
22PA6ввод-выводADC1_IN11, ADC2_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, PSSI_PDCK (AF4), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
23PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
24PC4ввод-выводADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPIM_P1_IO7 (AF10), OCTOSPIM_P2_NCS (AF5), USART3_TX (AF7)
25PC5ввод-выводADC1_IN14, ADC2_IN14, COMP1_INP, LTDC_CLK (AF11), PSSI_D15 (AF4), SAI1_D3 (AF3), SYS_WKUP5, USART3_RX (AF7)
26PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), LTDC_B6 (AF11), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
27PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), LTDC_G6 (AF11), OCTOSPIM_P1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
28PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_DQS (AF10), RTC_OUT2
29PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OCTOSPIM_P1_IO3 (AF6), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
30PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), LTDC_VSYNC (AF11), OCTOSPIM_P1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
31VSSпитание—
32VDDпитание—
33PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPIM_P1_NCLK (AF10), SAI2_FS_A (AF13), SDMMC2_CK (AF12), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
34PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO1 (AF10), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
35PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), OCTOSPIM_P1_IO6 (AF10), SAI2_MCLK_A (AF13), SDMMC2_D0 (AF11), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
36PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), OCTOSPIM_P1_IO7 (AF10), RTC_REFIN (AF0), SAI2_SD_A (AF13), SDMMC2_D1 (AF11), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9)
37PC6ввод-выводDCMI_D0 (AF10), DFSDM1_CKIN3 (AF6), LTDC_G7 (AF11), PSSI_D0 (AF10), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF7), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
38PC7ввод-выводDCMI_D1 (AF10), DFSDM1_DATIN3 (AF6), LTDC_B6 (AF11), PSSI_D1 (AF10), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF7), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
39PC8ввод-выводDCMI_D2 (AF10), PSSI_D2 (AF10), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
40PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), I2C3_SDA (AF6), PSSI_D3 (AF4), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), SYS_TRACED0 (AF0), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10)
41PA8ввод-выводLPTIM2_OUT (AF14), LTDC_B7 (AF11), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
42PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), LTDC_G7 (AF11), PSSI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
43PA10ввод-выводDCMI_D1 (AF5), LTDC_G6 (AF11), PSSI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
44PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN1_RX (AF9), LTDC_DE (AF11), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_FS_DM (AF10)
45PA12ввод-выводCAN1_TX (AF9), LTDC_VSYNC (AF11), OCTOSPIM_P2_NCS, SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
46PA13 (JTMS/SWDIO)ввод-выводIR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10)
47VSSпитание—
48VDDUSBпитание—
49PA14 (JTCK/SWCLK)ввод-выводI2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), USB_OTG_FS_SOF (AF10)
50PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, LTDC_HSYNC (AF11), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
51PC10ввод-выводDCMI_D8 (AF10), DCMI_VSYNC (AF4), PSSI_D8 (AF10), PSSI_RDY (AF4), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
52PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMI_D2 (AF4), DCMI_D4 (AF10), OCTOSPIM_P1_NCS (AF5), PSSI_D2 (AF4), PSSI_D4 (AF10), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
53PC12ввод-выводDCMI_D9 (AF10), LTDC_R6 (AF11), PSSI_D9 (AF10), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), USART3_CK (AF7)
54PD2ввод-выводDCMI_D11 (AF10), PSSI_D11 (AF10), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
55PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), OCTOSPIM_P1_IO4 (AF3), SAI1_SCK_B (AF13), SDMMC2_D2 (AF12), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
56PB4 (NJTRST)ввод-выводCOMP2_INP, DCMI_D12 (AF10), I2C3_SDA (AF4), OCTOSPIM_P1_IO5 (AF3), PSSI_D12 (AF10), SAI1_MCLK_B (AF13), SDMMC2_D3 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7), USART1_NSS (AF7)
57PB5ввод-выводCOMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPIM_P1_IO0 (AF3), PSSI_D10 (AF10), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
58PB6ввод-выводCOMP2_INP, DCMI_D5 (AF10), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), LTDC_R6 (AF11), PSSI_D5 (AF10), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
59PB7ввод-выводCOMP2_INM, DCMI_VSYNC (AF10), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), LTDC_VSYNC (AF11), PSSI_RDY (AF10), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
60PH3-BOOT0ввод-вывод—
61PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF10), DFSDM1_CKOUT (AF5), I2C1_SCL (AF4), LTDC_DE (AF11), PSSI_D6 (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SDMMC2_D4 (AF7), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
62PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, DCMI_D7 (AF10), I2C1_SDA (AF4), IR_OUT (AF1), PSSI_D7 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SDMMC2_D5 (AF7), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD19, 32, 64питание цифровой части и линий ввода-вывода
VDDA/VREF+13питание аналоговой части, объединённое с опорным напряжением АЦП
VDDUSB48питание приёмопередатчика USB
VSS18, 31, 47, 63общий провод (земля)
VSSA/VREF-12общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST7сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX эта группа называется STM32L4P5R(G-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L4P5RGSTM32L4P5RGTx1 МБ320 КБ
STM32L4P5RESTM32L4P5RETx512 КБ320 КБ

Линейка STM32L4P5/Q5, семейство STM32L4+, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L4Q5RGTxSTM32L4P5/Q564 из 64выводы совпадают полностьютолько у него: AES, PKA, UART5
STM32L4A6RGTxSTM32L4x664 из 64выводы совпадают полностьютолько у этого: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; только у него: ADC3, AES, CAN2, LCD, QUADSPI, SWPMI1, UART5; частота до 120 и 80 МГц
STM32L412R8STM32L4x264 из 64выводы совпадают полностьютолько у этого: CAN1, COMP2, DAC1, DCMI, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PSSI, SAI1, SAI2, SDMMC1, SDMMC2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, USB_OTG_FS; только у него: QUADSPI, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 64 КБ; ОЗУ 320 и 40 КБ
STM32L412RBTxSTM32L4x264 из 64выводы совпадают полностьютолько у этого: CAN1, COMP2, DAC1, DCMI, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PSSI, SAI1, SAI2, SDMMC1, SDMMC2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, USB_OTG_FS; только у него: QUADSPI, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 128 КБ; ОЗУ 320 и 40 КБ
STM32L422RBSTM32L4x264 из 64выводы совпадают полностьютолько у этого: CAN1, COMP2, DAC1, DCMI, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PSSI, SAI1, SAI2, SDMMC1, SDMMC2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, USB_OTG_FS; только у него: AES, QUADSPI, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 128 КБ; ОЗУ 320 и 40 КБ
STM32L433RB, STM32L433RCSTM32L4x364 из 64выводы совпадают полностьютолько у этого: ADC2, DCMI, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PSSI, SAI2, SDMMC2, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, USB_OTG_FS; только у него: LCD, QUADSPI, SWPMI1, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 256 КБ; ОЗУ 320 и 64 КБ
STM32L443RCSTM32L4x364 из 64выводы совпадают полностьютолько у этого: ADC2, DCMI, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PSSI, SAI2, SDMMC2, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, USB_OTG_FS; только у него: AES, LCD, QUADSPI, SWPMI1, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 256 КБ; ОЗУ 320 и 64 КБ
STM32L452RC, STM32L452RESTM32L4x264 из 64выводы совпадают полностьютолько у этого: ADC2, DCMI, DMA2D, HASH, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PSSI, SAI2, SDMMC2, TIM17, TIM4, TIM5, TIM7, TIM8, USB_OTG_FS; только у него: QUADSPI, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 320 и 160 КБ
STM32L462RESTM32L4x264 из 64выводы совпадают полностьютолько у этого: ADC2, DCMI, DMA2D, HASH, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PSSI, SAI2, SDMMC2, TIM17, TIM4, TIM5, TIM7, TIM8, USB_OTG_FS; только у него: AES, QUADSPI, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 320 и 160 КБ
STM32L496RE, STM32L496RGSTM32L4x664 из 64выводы совпадают полностьютолько у этого: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; только у него: ADC3, CAN2, LCD, QUADSPI, SWPMI1, UART5; частота до 120 и 80 МГц
STM32L552RC, STM32L552RESTM32L5x264 из 64выводы совпадают полностьютолько у этого: CAN1, DCMI, DMA2D, LTDC, OCTOSPI2, PSSI, SDMMC2, USB_OTG_FS; только у него: FDCAN1, LPTIM3, UART5, UCPD1, USB, VREFBUF; частота до 120 и 110 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 320 и 256 КБ
STM32L562RETxSTM32L5x264 из 64выводы совпадают полностьютолько у этого: CAN1, DCMI, DMA2D, LTDC, OCTOSPI2, PSSI, SDMMC2, USB_OTG_FS; только у него: AES, FDCAN1, LPTIM3, PKA, UART5, UCPD1, USB, VREFBUF; частота до 120 и 110 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 320 и 256 КБ

Частые вопросы

На каких выводах USART1 у STM32L4P5RG?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32L4P5RG выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 46, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L4P5RG?

I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32L4P5RG в корпусе LQFP64?

52 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L4P5RG и STM32L4P5RE?

Объёмом памяти: STM32L4P5RG — 1 МБ флеш-памяти и 320 КБ ОЗУ, STM32L4P5RE — 512 КБ флеш-памяти и 320 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L4P5RG?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
