STM32L552RC и STM32L552RE в корпусе LQFP64: распиновка

STM32L552RC и STM32L552RE — микроконтроллеры STM32L5 на ядре Cortex-M33 с частотой до 110 МГц: 256 и 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 52 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 110 МГц
Флеш-память
256 и 512 КБ
ОЗУ
256 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
52
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L552RC, STM32L552RE в корпусе LQFP64, вид сверхуSTM32L552RCSTM32L552RELQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN1, ADC2_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SAI2_FS_A, SDMMC1_D58PC0PC1 — вывод 9: ADC1_IN2, ADC2_IN2, DEBUG_TRACED0, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSI9PC1PC2 — вывод 10: ADC1_IN3, ADC2_IN3, DFSDM1_CKOUT, LPTIM1_IN2, OCTOSPI1_IO5, SPI2_MISO10PC2PC3 — вывод 11: ADC1_IN4, ADC2_IN4, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_OUT, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSI11PC3VSSA/VREF- — вывод 1212VSSA/VREF-VDDA/VREF+ — вывод 1313VDDA/VREF+PA0 — вывод 14: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSS14PA0PA1 — вывод 15: ADC1_IN6, ADC2_IN6, I2C1_SMBA, OCTOSPI1_DQS, OPAMP1_VINM, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK, TIM15_CH1, TIM2_CH3, TIM5_CH3, UCPD1_FRSTX1, USART2_TX16PA2PA3 — вывод 17: ADC1_IN8, ADC2_IN8, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT, OCTOSPI1_NCS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CK20PA4PA5 — вывод 21: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N21PA5PA6 — вывод 22: ADC1_IN11, ADC2_IN11, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSS22PA6PA7 — вывод 23: ADC1_IN12, ADC2_IN12, I2C3_SCL, OCTOSPI1_IO2, OPAMP2_VINM, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N23PA7PC4 — вывод 24: ADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPI1_IO7, USART3_TX24PC4PC5 — вывод 25: ADC1_IN14, ADC2_IN14, COMP1_INP, PWR_WKUP5, SAI1_D3, TAMP_IN4, TAMP_OUT5, USART3_RX25PC5PB0 — вывод 26: ADC1_IN15, ADC2_IN15, COMP1_OUT, OCTOSPI1_IO1, OPAMP2_VOUT, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CK26PB0PB1 — вывод 27: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTS27PB1PB2 — вывод 28: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, OCTOSPI1_DQS, RTC_OUT2, UCPD1_FRSTX128PB2PB10 — вывод 29: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPTIM3_OUT, LPUART1_RX, OCTOSPI1_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX29PB10PB11 — вывод 30: ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LPUART1_TX, OCTOSPI1_NCS, TIM2_CH4, USART3_RX30PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_NCLK, SAI2_FS_A, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK33PB12PB13 — вывод 34: DFSDM1_CKIN1, I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, UCPD1_FRSTX2, USART3_CTS, USART3_NSS34PB13PB14 — вывод 35: DFSDM1_DATIN2, I2C2_SDA, LPTIM3_ETR, SAI2_MCLK_A, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, UCPD1_DBCC2, USART3_DE, USART3_RTS35PB14PB15 — вывод 36: ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, UCPD1_CC236PB15PC6 — вывод 37: DFSDM1_CKIN3, SAI2_MCLK_A, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO137PC6PC7 — вывод 38: DFSDM1_DATIN3, SAI2_MCLK_B, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO238PC7PC8 — вывод 39: SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO339PC8PC9 — вывод 40: DAC1_EXTI9, DEBUG_TRACED0, SAI2_EXTCLK, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_NOE40PC9PA8 — вывод 41: LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CK41PA8PA9 — вывод 42: DAC1_EXTI9, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX42PA9PA10 — вывод 43: CRS_SYNC, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX43PA10PA11 — вывод 44: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM44PA11PA12 — вывод 45: FDCAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP45PA12PA13 (JTMS/SWDIO) — вывод 46: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOE46PA13 (JTMS/SWDIO)VSS — вывод 4747VSSVDDUSB — вывод 4848VDDUSBPA14 (JTCK/SWCLK) — вывод 49: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B49PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 50: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI2_FS_B, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UCPD1_CC1, USART2_RX, USART3_DE, USART3_RTS50PA15 (JTDI)PC10 — вывод 51: DEBUG_TRACED1, LPTIM3_ETR, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1, OCTOSPI1_NCS, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, UCPD1_FRSTX2, USART3_RX52PC11PC12 — вывод 53: DEBUG_TRACED3, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CK53PC12PD2 — вывод 54: DEBUG_TRACED2, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTS54PD2PB3 (JTDO/TRACESWO) — вывод 55: COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTS55PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 56: COMP2_INP, DEBUG_NJTRST, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSS56PB4 (NJTRST)PB5 — вывод 57: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, UCPD1_DBCC1, USART1_CK57PB5PB6 — вывод 58: COMP2_INP, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TX58PB6PB7 — вывод 59: COMP2_INM, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, PWR_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RX59PB7PH3-BOOT0 — вывод 6060PH3-BOOT0PB8 — вывод 61: DFSDM1_CKOUT, FDCAN1_RX, I2C1_SCL, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, TIM16_CH1, TIM4_CH361PB8PB9 — вывод 62: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH462PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

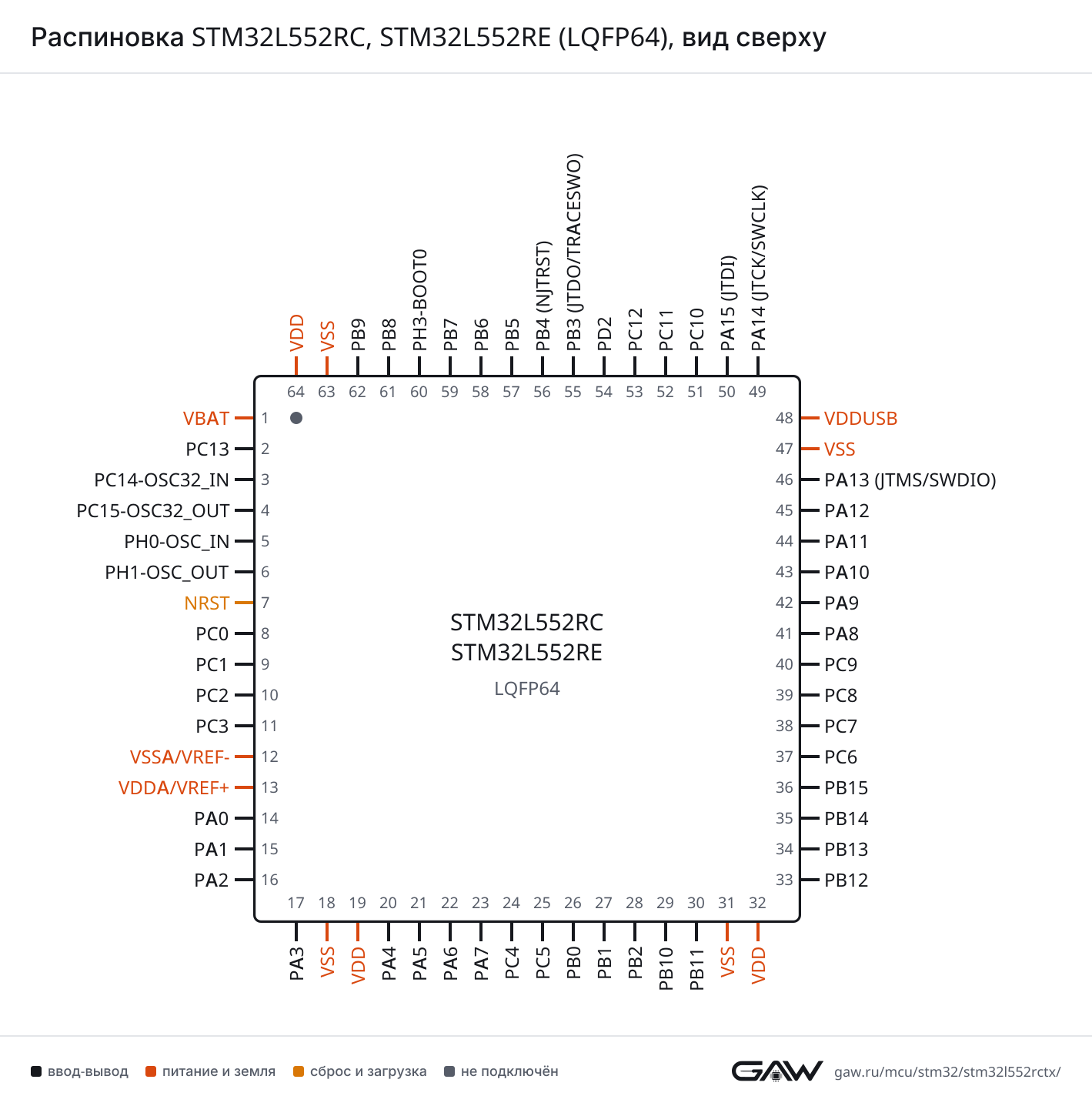

Распиновка STM32L552RC, STM32L552RE (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1419 × 1437 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7), PB5 (57, AF7)
CTSPA11 (44, AF7), PB4 (NJTRST) (56, AF7)
DEPA12 (45, AF7), PB3 (JTDO/TRACESWO) (55, AF7)
NSSPA11 (44, AF7), PB4 (NJTRST) (56, AF7)
RTSPA12 (45, AF7), PB3 (JTDO/TRACESWO) (55, AF7)
RXPA10 (43, AF7), PB7 (59, AF7)
TXPA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7)
CTSPA0 (14, AF7)
DEPA1 (15, AF7)
NSSPA0 (14, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7), PA15 (JTDI) (50, AF3)
TXPA2 (16, AF7)
USART3CKPB0 (26, AF7), PB12 (33, AF7), PC12 (53, AF7)
CTSPA6 (22, AF7), PB13 (34, AF7)
DEPB1 (27, AF7), PB14 (35, AF7), PA15 (JTDI) (50, AF7), PD2 (54, AF7)
NSSPA6 (22, AF7), PB13 (34, AF7)
RTSPB1 (27, AF7), PB14 (35, AF7), PA15 (JTDI) (50, AF7), PD2 (54, AF7)
RXPC5 (25, AF7), PB11 (30, AF7), PC11 (52, AF7)
TXPC4 (24, AF7), PB10 (29, AF7), PC10 (51, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (59)
DEPA15 (JTDI) (50, AF8)
RTSPA15 (JTDI) (50, AF8)
RXPA1 (15, AF8), PC11 (52, AF8)
TXPA0 (14, AF8), PC10 (51, AF8)
UART5CTSPB5 (57)
DEPB4 (NJTRST) (56, AF8)
RTSPB4 (NJTRST) (56, AF8)
RXPD2 (54, AF8)
TXPC12 (53, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (22, AF8), PB13 (34, AF8)
DEPB1 (27, AF8), PB12 (33, AF8)
RTSPB1 (27, AF8), PB12 (33, AF8)
RXPC0 (8, AF8), PA3 (17, AF8), PB10 (29, AF8)
TXPC1 (9, AF8), PA2 (16, AF8), PB11 (30, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PA11 (44, AF5), PB4 (NJTRST) (56, AF5)
MOSIPA7 (23, AF5), PA12 (45, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PB0 (26, AF5), PA15 (JTDI) (50, AF5)
SCKPA1 (15, AF5), PA5 (21, AF5), PB3 (JTDO/TRACESWO) (55, AF5)
SPI2MISOPC2 (10, AF5), PB14 (35, AF5)
MOSIPC1 (9, AF3), PC3 (11, AF5), PB15 (36, AF5)
NSSPB12 (33, AF5), PB9 (62, AF5)
SCKPB10 (29, AF5), PB13 (34, AF5), PA9 (42, AF3)
SPI3MISOPC11 (52, AF6), PB4 (NJTRST) (56, AF6)
MOSIPC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (JTDI) (50, AF6)
SCKPC10 (51, AF6), PB3 (JTDO/TRACESWO) (55, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58, AF4), PB8 (61, AF4)
SDAPB7 (59, AF4), PB9 (62, AF4)
SMBAPA1 (15, AF4), PA14 (JTCK/SWCLK) (49, AF4), PB5 (57, AF4)
I2C2SCLPB10 (29, AF4), PB13 (34, AF4)
SDAPB11 (30, AF4), PB14 (35, AF4)
SMBAPB12 (33, AF4)
I2C3SCLPC0 (8, AF4), PA7 (23, AF4)
SDAPC1 (9, AF4), PB4 (NJTRST) (56, AF4)
SMBAPB2 (28, AF4)
I2C4SCLPB10 (29, AF3), PB6 (58, AF5)
SDAPB11 (30, AF3), PB7 (59, AF5)
SMBAPA14 (JTCK/SWCLK) (49, AF5)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (44, AF9), PB8 (61, AF9)
TXPA12 (45, AF9), PB9 (62, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (44, AF10)
DPPA12 (45, AF10)
NOEPC9 (40, AF10), PA13 (JTMS/SWDIO) (46, AF10)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA15 (JTDI) (50)
CC2PB15 (36)
DBCC1PB5 (57)
DBCC2PB14 (35)
FRSTX1PA2 (16, AF11), PB2 (28, AF11)
FRSTX2PB13 (34, AF11), PC11 (52, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (62, AF8)
CKPC12 (53, AF12)
CKINPB8 (61, AF8)
CMDPD2 (54, AF12)
D0PC8 (39, AF12)
D0DIRPC6 (37, AF8)
D1PC9 (40, AF12)
D2PC10 (51, AF12)
D3PC11 (52, AF12)
D4PB8 (61, AF12)
D5PC0 (8, AF12), PB9 (62, AF12)
D6PC6 (37, AF12)
D7PC7 (38, AF12)
D123DIRPC7 (38, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (17, AF10), PB10 (29, AF10)
DQSPA1 (15, AF10), PB2 (28, AF10)
IO0PB1 (27, AF10)
IO1PB0 (26, AF10)
IO2PA7 (23, AF10)
IO3PA6 (22, AF10)
IO4PC1 (9, AF10)
IO5PC2 (10, AF10)
IO6PC3 (11, AF10)
IO7PC0 (8, AF3), PC4 (24, AF10)
NCLKPB12 (33, AF10), PB5 (57, AF3)
NCSPA2 (16, AF10), PA4 (20, AF3), PB11 (30, AF10), PC11 (52, AF5)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA3 (17, AF3), PB8 (61, AF3)
CK2PA8 (41, AF3)
D1PC3 (11, AF3), PA10 (43, AF3)
D2PB9 (62, AF3)
D3PC5 (25, AF3)
EXTCLKPA0 (14, AF13), PB0 (26, AF13)
FS_APA9 (42, AF13), PB9 (62, AF13)
FS_BPA4 (20, AF13), PA14 (JTCK/SWCLK) (49, AF13), PB6 (58, AF13)
MCLK_APA3 (17, AF13), PB8 (61, AF13)
MCLK_BPB4 (NJTRST) (56, AF13)
SCK_APB10 (29, AF13), PA8 (41, AF13)
SCK_BPB3 (JTDO/TRACESWO) (55, AF13)
SD_APC1 (9, AF13), PC3 (11, AF13), PA10 (43, AF13)
SD_BPA13 (JTMS/SWDIO) (46, AF13), PB5 (57, AF13)
SAI2EXTCLKPA2 (16, AF13), PC9 (40, AF13)
FS_APC0 (8, AF13), PB12 (33, AF13)
FS_BPA15 (JTDI) (50, AF13)
MCLK_APB14 (35, AF13), PC6 (37, AF13)
MCLK_BPC7 (38, AF13), PC11 (52, AF13)
SCK_APB13 (34, AF13)
SCK_BPC10 (51, AF13)
SD_APB15 (36, AF13)
SD_BPC12 (53, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (JTDI) (50)
IN1PC0 (8)
IN2PC1 (9)
IN3PC2 (10)
IN4PC3 (11)
IN5PA0 (14)
IN6PA1 (15)
IN7PA2 (16)
IN8PA3 (17)
IN9PA4 (20)
IN10PA5 (21)
IN11PA6 (22)
IN12PA7 (23)
IN13PC4 (24)
IN14PC5 (25)
IN15PB0 (26)
IN16PB1 (27)
ADC2EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (JTDI) (50)
IN1PC0 (8)
IN2PC1 (9)
IN3PC2 (10)
IN4PC3 (11)
IN5PA0 (14)
IN6PA1 (15)
IN7PA2 (16)
IN8PA3 (17)
IN9PA4 (20)
IN10PA5 (21)
IN11PA6 (22)
IN12PA7 (23)
IN13PC4 (24)
IN14PC5 (25)
IN15PB0 (26)
IN16PB1 (27)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (24), PB1 (27)
INPPA2 (16), PC5 (25), PB2 (28)
OUTPB0 (26, AF12), PB10 (29, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (55), PB7 (59)
INPPB4 (NJTRST) (56), PB6 (58)
OUTPB11 (30, AF12), PB5 (57, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (15)
VINPPA0 (14)
VOUTPA3 (17)
OPAMP2VINMPA7 (23)
VINPPA6 (22)
VOUTPB0 (26)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF12), PB12 (33, AF3)
BKIN2PA11 (44, AF12)
CH1PA8 (41, AF1)
CH1NPA7 (23, AF1), PB13 (34, AF1)
CH2PA9 (42, AF1)
CH2NPB0 (26, AF1), PB14 (35, AF1)
CH3PA10 (43, AF1)
CH3NPB1 (27, AF1), PB15 (36, AF1)
CH4PA11 (44, AF1)
ETRPA12 (45, AF1)
TIM2CH1PA0 (14, AF1), PA5 (21, AF1), PA15 (JTDI) (50, AF1)
CH2PA1 (15, AF1), PB3 (JTDO/TRACESWO) (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1)
CH4PA3 (17, AF1), PB11 (30, AF1)
ETRPA0 (14, AF14), PA5 (21, AF2), PA15 (JTDI) (50, AF2)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (NJTRST) (56, AF2)
CH2PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2)
ETRPD2 (54, AF2)
TIM4CH1PB6 (58, AF2)
CH2PB7 (59, AF2)
CH3PB8 (61, AF2)
CH4PB9 (62, AF2)
TIM5CH1PA0 (14, AF2)
CH2PA1 (15, AF2)
CH3PA2 (16, AF2)
CH4PA3 (17, AF2)
TIM8BKINPA6 (22, AF13), PB7 (59, AF13)
BKIN2PC9 (40, AF14), PB6 (58, AF12)
CH1PC6 (37, AF3)
CH1NPA5 (21, AF3), PA7 (23, AF3)
CH2PC7 (38, AF3)
CH2NPB0 (26, AF3), PB14 (35, AF3)
CH3PC8 (39, AF3)
CH3NPB1 (27, AF3), PB15 (36, AF3)
CH4PC9 (40, AF3)
ETRPA0 (14, AF3)
TIM15BKINPB12 (33, AF14), PA9 (42, AF14)
CH1PA2 (16, AF14), PB14 (35, AF14)
CH1NPA1 (15, AF14), PB13 (34, AF14)
CH2PA3 (17, AF14), PB15 (36, AF14)
TIM16BKINPB5 (57, AF14)
CH1PA6 (22, AF14), PB8 (61, AF14)
CH1NPB6 (58, AF14)
TIM17BKINPA10 (43, AF14), PB4 (NJTRST) (56, AF14)
CH1PA7 (23, AF14), PB9 (62, AF14)
CH1NPB7 (59, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (11, AF1), PB6 (58, AF1)
IN1PC0 (8, AF1), PB5 (57, AF1)
IN2PC2 (10, AF1), PB7 (59, AF1)
OUTPC1 (9, AF1), PB2 (28, AF1), PA14 (JTCK/SWCLK) (49, AF1)
LPTIM2ETRPC3 (11, AF14), PA5 (21, AF14)
IN1PC0 (8, AF14), PB1 (27, AF14)
OUTPA4 (20, AF14), PA8 (41, AF14)
LPTIM3ETRPB14 (35, AF2), PC10 (51, AF2)
IN1PB13 (34, AF2), PC11 (52, AF2)
OUTPC3 (11, AF2), PB10 (29, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (28)
REFINPB15 (36, AF0)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (33, AF9)
G1_IO2PB13 (34, AF9)
G1_IO3PB14 (35, AF9)
G2_IO1PB4 (NJTRST) (56, AF9)
G2_IO2PB5 (57, AF9)
G2_IO3PB6 (58, AF9)
G2_IO4PB7 (59, AF9)
G3_IO2PC10 (51, AF9)
G3_IO3PC11 (52, AF9)
G3_IO4PC12 (53, AF9)
G4_IO1PC6 (37, AF9)
G4_IO2PC7 (38, AF9)
G4_IO3PC8 (39, AF9)
G4_IO4PC9 (40, AF9)
SYNCPB10 (29, AF9), PD2 (54, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (28, AF6)
CKIN1PB13 (34, AF6)
CKIN2PB15 (36, AF6)
CKIN3PC6 (37, AF6)
CKOUTPC2 (10, AF6), PB8 (61, AF5)
DATIN0PB1 (27, AF6)
DATIN1PB12 (33, AF6)
DATIN2PB14 (35, AF6)
DATIN3PC7 (38, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (49, AF0)
JTDIPA15 (JTDI) (50, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (55, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (46, AF0)
NJTRSTPB4 (NJTRST) (56, AF0)
TRACED0PC1 (9, AF0), PC9 (40, AF0)
TRACED1PC10 (51, AF0)
TRACED2PD2 (54, AF0)
TRACED3PC12 (53, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (16)
MCOPA8 (41, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (14)
PWR_WKUP2PC13 (2)
PWR_WKUP4PA2 (16)
PWR_WKUP5PC5 (25)
TAMP_IN1PC13 (2)
TAMP_IN2PA0 (14)
TAMP_IN4PC5 (25)
TAMP_IN5PA1 (15)
TAMP_OUT1PA0 (14)
TAMP_OUT2PC13 (2)
TAMP_OUT4PA1 (15)
TAMP_OUT5PC5 (25)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN1, ADC2_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SAI2_FS_A (AF13), SDMMC1_D5 (AF12)
9PC1ввод-выводADC1_IN2, ADC2_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
10PC2ввод-выводADC1_IN3, ADC2_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
11PC3ввод-выводADC1_IN4, ADC2_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_OUT (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
12VSSA/VREF-питание—
13VDDA/VREF+питание—
14PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK (AF13), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
15PA1ввод-выводADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPI1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK (AF13), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7)
17PA3ввод-выводADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), OCTOSPI1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
21PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
22PA6ввод-выводADC1_IN11, ADC2_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
23PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
24PC4ввод-выводADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPI1_IO7 (AF10), USART3_TX (AF7)
25PC5ввод-выводADC1_IN14, ADC2_IN14, COMP1_INP, PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TAMP_OUT5, USART3_RX (AF7)
26PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
27PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
28PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPI1_DQS (AF10), RTC_OUT2, UCPD1_FRSTX1 (AF11)
29PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_OUT (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
30PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
31VSSпитание—
32VDDпитание—
33PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SAI2_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
34PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), UCPD1_FRSTX2 (AF11), USART3_CTS (AF7), USART3_NSS (AF7)
35PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LPTIM3_ETR (AF2), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7)
36PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2
37PC6ввод-выводDFSDM1_CKIN3 (AF6), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
38PC7ввод-выводDFSDM1_DATIN3 (AF6), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
39PC8ввод-выводSDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
40PC9ввод-выводDAC1_EXTI9, DEBUG_TRACED0 (AF0), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10)
41PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7)
42PA9ввод-выводDAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
43PA10ввод-выводCRS_SYNC (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
44PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
45PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
46PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
47VSSпитание—
48VDDUSBпитание—
49PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13)
50PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
51PC10ввод-выводDEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
52PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), UCPD1_FRSTX2 (AF11), USART3_RX (AF7)
53PC12ввод-выводDEBUG_TRACED3 (AF0), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
54PD2ввод-выводDEBUG_TRACED2 (AF0), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
55PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
56PB4 (NJTRST)ввод-выводCOMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
57PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS, UCPD1_DBCC1, USART1_CK (AF7)
58PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
59PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS, USART1_RX (AF7)
60PH3-BOOT0ввод-вывод—
61PB8ввод-выводDFSDM1_CKOUT (AF5), FDCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
62PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD19, 32, 64питание цифровой части и линий ввода-вывода
VDDA/VREF+13питание аналоговой части, объединённое с опорным напряжением АЦП
VDDUSB48питание приёмопередатчика USB
VSS18, 31, 47, 63общий провод (земля)
VSSA/VREF-12общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST7сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX эта группа называется STM32L552R(C-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L552RCSTM32L552RCTx256 КБ256 КБ
STM32L552RESTM32L552RETx512 КБ256 КБ

Линейка STM32L5x2, семейство STM32L5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L562RETxSTM32L5x264 из 64выводы совпадают полностьютолько у него: AES, PKA
STM32L4A6RGTxSTM32L4x664 из 64выводы совпадают полностьютолько у этого: FDCAN1, LPTIM3, OCTOSPI1, UCPD1, USB, VREFBUF; только у него: ADC3, AES, CAN1, CAN2, DCMI, DMA2D, LCD, QUADSPI, SWPMI1, USB_OTG_FS; частота до 110 и 80 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 256 и 320 КБ
STM32L4P5RG, STM32L4P5RESTM32L4P5/Q564 из 64выводы совпадают полностьютолько у этого: FDCAN1, LPTIM3, UART5, UCPD1, USB, VREFBUF; только у него: CAN1, DCMI, DMA2D, LTDC, OCTOSPI2, PSSI, SDMMC2, USB_OTG_FS; частота до 110 и 120 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 256 и 320 КБ
STM32L4Q5RGTxSTM32L4P5/Q564 из 64выводы совпадают полностьютолько у этого: FDCAN1, LPTIM3, UCPD1, USB, VREFBUF; только у него: AES, CAN1, DCMI, DMA2D, LTDC, OCTOSPI2, PKA, PSSI, SDMMC2, USB_OTG_FS; частота до 110 и 120 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 256 и 320 КБ
STM32L412R8STM32L4x264 из 64выводы совпадают полностьютолько у этого: COMP2, DAC1, DFSDM1, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, SAI1, SAI2, SDMMC1, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, UART5, UCPD1, VREFBUF; только у него: QUADSPI; частота до 110 и 80 МГц; флеш-память до 512 и 64 КБ; ОЗУ 256 и 40 КБ
STM32L412RBTxSTM32L4x264 из 64выводы совпадают полностьютолько у этого: COMP2, DAC1, DFSDM1, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, SAI1, SAI2, SDMMC1, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, UART5, UCPD1, VREFBUF; только у него: QUADSPI; частота до 110 и 80 МГц; флеш-память до 512 и 128 КБ; ОЗУ 256 и 40 КБ
STM32L422RBSTM32L4x264 из 64выводы совпадают полностьютолько у этого: COMP2, DAC1, DFSDM1, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, SAI1, SAI2, SDMMC1, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, UART5, UCPD1, VREFBUF; только у него: AES, QUADSPI; частота до 110 и 80 МГц; флеш-память до 512 и 128 КБ; ОЗУ 256 и 40 КБ
STM32L433RB, STM32L433RCSTM32L4x364 из 64выводы совпадают полностьютолько у этого: ADC2, DFSDM1, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, SAI2, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, UART5, UCPD1, VREFBUF; только у него: CAN1, LCD, QUADSPI, SWPMI1; частота до 110 и 80 МГц; флеш-память до 512 и 256 КБ; ОЗУ 256 и 64 КБ
STM32L443RCSTM32L4x364 из 64выводы совпадают полностьютолько у этого: ADC2, DFSDM1, FDCAN1, HASH, I2C4, LPTIM3, OCTOSPI1, OPAMP2, SAI2, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, UART5, UCPD1, VREFBUF; только у него: AES, CAN1, LCD, QUADSPI, SWPMI1; частота до 110 и 80 МГц; флеш-память до 512 и 256 КБ; ОЗУ 256 и 64 КБ
STM32L452RC, STM32L452RESTM32L4x264 из 64выводы совпадают полностьютолько у этого: ADC2, FDCAN1, HASH, LPTIM3, OCTOSPI1, OPAMP2, SAI2, TIM17, TIM4, TIM5, TIM7, TIM8, UART5, UCPD1, VREFBUF; только у него: CAN1, QUADSPI; частота до 110 и 80 МГц; ОЗУ 256 и 160 КБ
STM32L462RESTM32L4x264 из 64выводы совпадают полностьютолько у этого: ADC2, FDCAN1, HASH, LPTIM3, OCTOSPI1, OPAMP2, SAI2, TIM17, TIM4, TIM5, TIM7, TIM8, UART5, UCPD1, VREFBUF; только у него: AES, CAN1, QUADSPI; частота до 110 и 80 МГц; ОЗУ 256 и 160 КБ
STM32L496RE, STM32L496RGSTM32L4x664 из 64выводы совпадают полностьютолько у этого: FDCAN1, LPTIM3, OCTOSPI1, UCPD1, USB, VREFBUF; только у него: ADC3, CAN1, CAN2, DCMI, DMA2D, LCD, QUADSPI, SWPMI1, USB_OTG_FS; частота до 110 и 80 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 256 и 320 КБ

Частые вопросы

На каких выводах USART1 у STM32L552RC?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32L552RC выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 46, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L552RC?

I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32L552RC в корпусе LQFP64?

52 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L552RC и STM32L552RE?

Объёмом памяти: STM32L552RC — 256 КБ флеш-памяти и 256 КБ ОЗУ, STM32L552RE — 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L552RC?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
