STM32L4Q5RGTx в корпусе LQFP64: распиновка
STM32L4Q5RGTx — микроконтроллер STM32L4+ на ядре Cortex-M4 с частотой до 120 МГц: 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 52 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 120 МГц
- Флеш-память
- 1 МБ
- ОЗУ
- 320 КБ
- Корпус
- LQFP64, 64 вывода
- Линий ввода-вывода
- 52
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+125 °C, зависит от исполнения

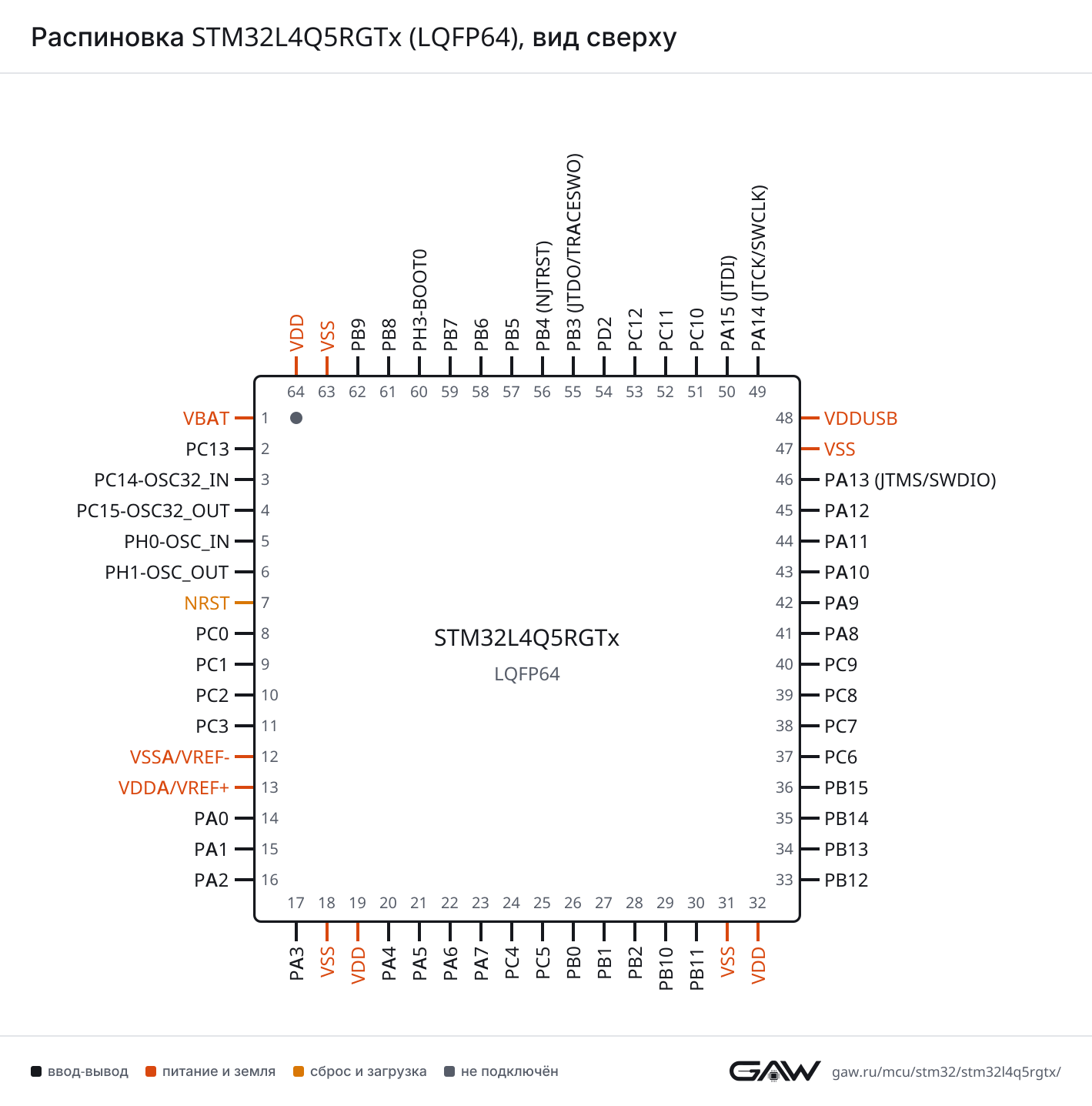

Схема корпуса LQFP64
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (41, AF7), PB5 (57, AF7) |
| CTS | PA11 (44, AF7), PB4 (NJTRST) (56, AF7) | |
| DE | PA12 (45, AF7), PB3 (JTDO/TRACESWO) (55, AF7) | |
| NSS | PA11 (44, AF7), PB4 (NJTRST) (56, AF7) | |
| RTS | PA12 (45, AF7), PB3 (JTDO/TRACESWO) (55, AF7) | |
| RX | PA10 (43, AF7), PB7 (59, AF7) | |
| TX | PA9 (42, AF7), PB6 (58, AF7) | |
| USART2 | CK | PA4 (20, AF7) |
| CTS | PA0 (14, AF7) | |
| DE | PA1 (15, AF7) | |
| NSS | PA0 (14, AF7) | |
| RTS | PA1 (15, AF7) | |
| RX | PA3 (17, AF7), PA15 (JTDI) (50, AF3) | |
| TX | PA2 (16, AF7) | |
| USART3 | CK | PB0 (26, AF7), PB12 (33, AF7), PC12 (53, AF7) |
| CTS | PA6 (22, AF7), PB13 (34, AF7) | |
| DE | PB1 (27, AF7), PB14 (35, AF7), PA15 (JTDI) (50, AF7), PD2 (54, AF7) | |
| NSS | PA6 (22, AF7), PB13 (34, AF7) | |
| RTS | PB1 (27, AF7), PB14 (35, AF7), PA15 (JTDI) (50, AF7), PD2 (54, AF7) | |
| RX | PC5 (25, AF7), PB11 (30, AF7), PC11 (52, AF7) | |
| TX | PC4 (24, AF7), PB10 (29, AF7), PC10 (51, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (59, AF8) |
| DE | PA15 (JTDI) (50, AF8) | |
| RTS | PA15 (JTDI) (50, AF8) | |
| RX | PA1 (15, AF8), PC11 (52, AF8) | |
| TX | PA0 (14, AF8), PC10 (51, AF8) | |
| UART5 | CTS | PB5 (57, AF8) |
| DE | PB4 (NJTRST) (56, AF8) | |
| RTS | PB4 (NJTRST) (56, AF8) | |
| RX | PD2 (54, AF8) | |
| TX | PC12 (53, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA6 (22, AF8), PB13 (34, AF8) |
| DE | PB1 (27, AF8), PB12 (33, AF8) | |
| RTS | PB1 (27, AF8), PB12 (33, AF8) | |
| RX | PC0 (8, AF8), PA3 (17, AF8), PB10 (29, AF8) | |
| TX | PC1 (9, AF8), PA2 (16, AF8), PB11 (30, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (22, AF5), PA11 (44, AF5), PB4 (NJTRST) (56, AF5) |
| MOSI | PA7 (23, AF5), PA12 (45, AF5), PB5 (57, AF5) | |
| NSS | PA4 (20, AF5), PB0 (26, AF5), PA15 (JTDI) (50, AF5) | |
| SCK | PA1 (15, AF5), PA5 (21, AF5), PB3 (JTDO/TRACESWO) (55, AF5) | |
| SPI2 | MISO | PC2 (10, AF5), PB14 (35, AF5) |
| MOSI | PC1 (9, AF3), PC3 (11, AF5), PB15 (36, AF5) | |
| NSS | PB12 (33, AF5), PB9 (62, AF5) | |
| SCK | PB10 (29, AF5), PB13 (34, AF5), PA9 (42, AF3) | |
| SPI3 | MISO | PC11 (52, AF6), PB4 (NJTRST) (56, AF6) |
| MOSI | PC12 (53, AF6), PB5 (57, AF6) | |
| NSS | PA4 (20, AF6), PA15 (JTDI) (50, AF6) | |
| SCK | PC10 (51, AF6), PB3 (JTDO/TRACESWO) (55, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (58, AF4), PB8 (61, AF4) |
| SDA | PB7 (59, AF4), PB9 (62, AF4) | |
| SMBA | PA1 (15, AF4), PA14 (JTCK/SWCLK) (49, AF4), PB5 (57, AF4) | |
| I2C2 | SCL | PB10 (29, AF4), PB13 (34, AF4) |
| SDA | PB11 (30, AF4), PB14 (35, AF4) | |
| SMBA | PB12 (33, AF4) | |
| I2C3 | SCL | PC0 (8, AF4), PA7 (23, AF4) |
| SDA | PC1 (9, AF4), PC9 (40, AF6), PB4 (NJTRST) (56, AF4) | |
| SMBA | PB2 (28, AF4) | |
| I2C4 | SCL | PB10 (29, AF3), PB6 (58, AF5) |
| SDA | PB11 (30, AF3), PB7 (59, AF5) | |
| SMBA | PA14 (JTCK/SWCLK) (49, AF5) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PA11 (44, AF9), PB8 (61, AF9) |
| TX | PA12 (45, AF9), PB9 (62, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (44, AF10) |
| DP | PA12 (45, AF10) | |
| ID | PA10 (43, AF10) | |
| NOE | PC9 (40, AF10), PA13 (JTMS/SWDIO) (46, AF10) | |
| SOF | PA8 (41, AF10), PA14 (JTCK/SWCLK) (49, AF10) | |
| VBUS | PA9 (42) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (62, AF8) |
| CK | PC12 (53, AF12) | |
| CKIN | PB8 (61, AF8) | |
| CMD | PC0 (8, AF12), PD2 (54, AF12) | |
| D0 | PC8 (39, AF12) | |
| D0DIR | PC6 (37, AF8) | |
| D1 | PC9 (40, AF12) | |
| D2 | PC10 (51, AF12) | |
| D3 | PC11 (52, AF12) | |
| D4 | PB8 (61, AF12) | |
| D5 | PB9 (62, AF12) | |
| D6 | PC6 (37, AF12) | |
| D7 | PC7 (38, AF12) | |
| D123DIR | PC7 (38, AF8) | |
| SDMMC2 | CK | PB12 (33, AF12) |
| CKIN | PC0 (8, AF7) | |
| CMD | PA1 (15, AF12) | |
| D0 | PB14 (35, AF11) | |
| D1 | PB15 (36, AF11) | |
| D2 | PB3 (JTDO/TRACESWO) (55, AF12) | |
| D3 | PB4 (NJTRST) (56, AF12) | |
| D4 | PB8 (61, AF7) | |
| D5 | PB9 (62, AF7) | |
| D6 | PC6 (37, AF7) | |
| D7 | PC7 (38, AF7) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PA3 (17, AF3), PB8 (61, AF3) |
| CK2 | PA8 (41, AF3) | |
| D1 | PC3 (11, AF3), PA10 (43, AF3) | |
| D2 | PB9 (62, AF3) | |
| D3 | PC5 (25, AF3) | |
| EXTCLK | PA0 (14, AF13), PB0 (26, AF13) | |
| FS_A | PA9 (42, AF13), PB9 (62, AF13) | |
| FS_B | PA4 (20, AF13), PA14 (JTCK/SWCLK) (49, AF13), PB6 (58, AF13) | |
| MCLK_A | PA3 (17, AF13), PB8 (61, AF13) | |
| MCLK_B | PB4 (NJTRST) (56, AF13) | |
| SCK_A | PB10 (29, AF13), PA8 (41, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (55, AF13) | |
| SD_A | PC1 (9, AF13), PC3 (11, AF13), PA10 (43, AF13) | |
| SD_B | PA13 (JTMS/SWDIO) (46, AF13), PB5 (57, AF13) | |
| SAI2 | EXTCLK | PA2 (16, AF13), PC9 (40, AF13) |
| FS_A | PC0 (8, AF13), PB12 (33, AF13) | |
| FS_B | PA15 (JTDI) (50, AF13) | |
| MCLK_A | PB14 (35, AF13), PC6 (37, AF13) | |
| MCLK_B | PC7 (38, AF13), PC11 (52, AF13) | |
| SCK_A | PB13 (34, AF13) | |
| SCK_B | PC10 (51, AF13) | |
| SD_A | PB15 (36, AF13) | |
| SD_B | PC12 (53, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PB11 (30), PA11 (44), PC11 (52) |
| EXTI15 | PC15-OSC32_OUT (4), PB15 (36), PA15 (JTDI) (50) | |
| IN1 | PC0 (8) | |
| IN2 | PC1 (9) | |
| IN3 | PC2 (10) | |
| IN4 | PC3 (11) | |
| IN5 | PA0 (14) | |
| IN6 | PA1 (15) | |
| IN7 | PA2 (16) | |
| IN8 | PA3 (17) | |
| IN9 | PA4 (20) | |
| IN10 | PA5 (21) | |
| IN11 | PA6 (22) | |
| IN12 | PA7 (23) | |
| IN13 | PC4 (24) | |
| IN14 | PC5 (25) | |
| IN15 | PB0 (26) | |
| IN16 | PB1 (27) | |
| ADC2 | EXTI11 | PB11 (30), PA11 (44), PC11 (52) |
| EXTI15 | PC15-OSC32_OUT (4), PB15 (36), PA15 (JTDI) (50) | |
| IN1 | PC0 (8) | |
| IN2 | PC1 (9) | |
| IN3 | PC2 (10) | |
| IN4 | PC3 (11) | |
| IN5 | PA0 (14) | |
| IN6 | PA1 (15) | |
| IN7 | PA2 (16) | |
| IN8 | PA3 (17) | |
| IN9 | PA4 (20) | |
| IN10 | PA5 (21) | |
| IN11 | PA6 (22) | |
| IN12 | PA7 (23) | |
| IN13 | PC4 (24) | |
| IN14 | PC5 (25) | |
| IN15 | PB0 (26) | |
| IN16 | PB1 (27) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PC9 (40), PA9 (42), PB9 (62) |
| OUT1 | PA4 (20) | |
| OUT2 | PA5 (21) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (24), PB1 (27) |
| INP | PC5 (25), PB2 (28) | |
| OUT | PB0 (26, AF12), PB10 (29, AF12) | |
| COMP2 | INM | PB3 (JTDO/TRACESWO) (55), PB7 (59) |
| INP | PB4 (NJTRST) (56), PB6 (58) | |
| OUT | PB11 (30, AF12), PB5 (57, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (15) |
| VINP | PA0 (14) | |
| VOUT | PA3 (17) | |
| OPAMP2 | VINM | PA7 (23) |
| VINP | PA6 (22) | |
| VOUT | PB0 (26) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (22, AF12), PB12 (33, AF3) |
| BKIN2 | PA11 (44, AF12) | |
| CH1 | PA8 (41, AF1) | |
| CH1N | PA7 (23, AF1), PB13 (34, AF1) | |
| CH2 | PA9 (42, AF1) | |
| CH2N | PB0 (26, AF1), PB14 (35, AF1) | |
| CH3 | PA10 (43, AF1) | |
| CH3N | PB1 (27, AF1), PB15 (36, AF1) | |
| CH4 | PA11 (44, AF1) | |
| ETR | PA12 (45, AF1) | |
| TIM2 | CH1 | PA0 (14, AF1), PA5 (21, AF1), PA15 (JTDI) (50, AF1) |
| CH2 | PA1 (15, AF1), PB3 (JTDO/TRACESWO) (55, AF1) | |
| CH3 | PA2 (16, AF1), PB10 (29, AF1) | |
| CH4 | PA3 (17, AF1), PB11 (30, AF1) | |
| ETR | PA0 (14, AF14), PA5 (21, AF2), PA15 (JTDI) (50, AF2) | |
| TIM3 | CH1 | PA6 (22, AF2), PC6 (37, AF2), PB4 (NJTRST) (56, AF2) |
| CH2 | PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2) | |
| CH3 | PB0 (26, AF2), PC8 (39, AF2) | |
| CH4 | PB1 (27, AF2), PC9 (40, AF2) | |
| ETR | PD2 (54, AF2) | |
| TIM4 | CH1 | PB6 (58, AF2) |
| CH2 | PB7 (59, AF2) | |
| CH3 | PB8 (61, AF2) | |
| CH4 | PB9 (62, AF2) | |
| TIM5 | CH1 | PA0 (14, AF2) |
| CH2 | PA1 (15, AF2) | |
| CH3 | PA2 (16, AF2) | |
| CH4 | PA3 (17, AF2) | |
| TIM8 | BKIN | PA6 (22, AF13), PB7 (59, AF13) |
| BKIN2 | PC9 (40, AF14), PB6 (58, AF12) | |
| CH1 | PC6 (37, AF3) | |
| CH1N | PA5 (21, AF3), PA7 (23, AF3) | |
| CH2 | PC7 (38, AF3) | |
| CH2N | PB0 (26, AF3), PB14 (35, AF3) | |
| CH3 | PC8 (39, AF3) | |
| CH3N | PB1 (27, AF3), PB15 (36, AF3) | |
| CH4 | PC9 (40, AF3) | |
| ETR | PA0 (14, AF3) | |
| TIM15 | BKIN | PB12 (33, AF14), PA9 (42, AF14) |
| CH1 | PA2 (16, AF14), PB14 (35, AF14) | |
| CH1N | PA1 (15, AF14), PB13 (34, AF14) | |
| CH2 | PA3 (17, AF14), PB15 (36, AF14) | |
| TIM16 | BKIN | PB5 (57, AF14) |
| CH1 | PA6 (22, AF14), PB8 (61, AF14) | |
| CH1N | PB6 (58, AF14) | |
| TIM17 | BKIN | PA10 (43, AF14), PB4 (NJTRST) (56, AF14) |
| CH1 | PA7 (23, AF14), PB9 (62, AF14) | |
| CH1N | PB7 (59, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PC3 (11, AF1), PB6 (58, AF1) |
| IN1 | PC0 (8, AF1), PB5 (57, AF1) | |
| IN2 | PC2 (10, AF1), PB7 (59, AF1) | |
| OUT | PC1 (9, AF1), PB2 (28, AF1), PA14 (JTCK/SWCLK) (49, AF1) | |
| LPTIM2 | ETR | PC3 (11, AF14), PA5 (21, AF14) |
| IN1 | PC0 (8, AF14), PB1 (27, AF14) | |
| OUT | PA4 (20, AF14), PA8 (41, AF14) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (2) |
| OUT2 | PB2 (28) | |
| REFIN | PB15 (36, AF0) | |
| TS | PC13 (2) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PC6 (37, AF10), PA9 (42, AF5) |
| D1 | PC7 (38, AF10), PA10 (43, AF5) | |
| D2 | PC8 (39, AF10), PC11 (52, AF4) | |
| D3 | PC9 (40, AF4) | |
| D4 | PC11 (52, AF10) | |
| D5 | PB6 (58, AF10) | |
| D6 | PB8 (61, AF10) | |
| D7 | PB9 (62, AF10) | |
| D8 | PC10 (51, AF10) | |
| D9 | PC12 (53, AF10) | |
| D10 | PB5 (57, AF10) | |
| D11 | PD2 (54, AF10) | |
| D12 | PB4 (NJTRST) (56, AF10) | |
| HSYNC | PA4 (20, AF10) | |
| PIXCLK | PA6 (22, AF4) | |
| VSYNC | PC10 (51, AF4), PB7 (59, AF10) |
PSSI — параллельный синхронный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| PSSI | D0 | PC6 (37, AF10), PA9 (42, AF5) |
| D1 | PC7 (38, AF10), PA10 (43, AF5) | |
| D2 | PC8 (39, AF10), PC11 (52, AF4) | |
| D3 | PC9 (40, AF4) | |
| D4 | PC11 (52, AF10) | |
| D5 | PB6 (58, AF10) | |
| D6 | PB8 (61, AF10) | |
| D7 | PB9 (62, AF10) | |
| D8 | PC10 (51, AF10) | |
| D9 | PC12 (53, AF10) | |
| D10 | PB5 (57, AF10) | |
| D11 | PD2 (54, AF10) | |
| D12 | PB4 (NJTRST) (56, AF10) | |
| D14 | PA5 (21, AF4) | |
| D15 | PC5 (25, AF4) | |
| DE | PA4 (20, AF10) | |
| PDCK | PA6 (22, AF4) | |
| RDY | PC10 (51, AF4), PB7 (59, AF10) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B6 | PB0 (26, AF11), PC7 (38, AF11) |
| B7 | PA8 (41, AF11) | |
| CLK | PA4 (20, AF11), PC5 (25, AF11) | |
| DE | PC0 (8, AF11), PA11 (44, AF11), PB8 (61, AF11) | |
| G6 | PB1 (27, AF11), PA10 (43, AF11) | |
| G7 | PC6 (37, AF11), PA9 (42, AF11) | |
| HSYNC | PC2 (10, AF11), PA15 (JTDI) (50, AF11) | |
| R6 | PC12 (53, AF11), PB6 (58, AF11) | |
| R7 | PA5 (21, AF11) | |
| VSYNC | PB11 (30, AF11), PA12 (45, AF11), PB7 (59, AF11) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (33, AF9) |
| G1_IO2 | PB13 (34, AF9) | |
| G1_IO3 | PB14 (35, AF9) | |
| G1_IO4 | PB15 (36, AF9) | |
| G2_IO1 | PB4 (NJTRST) (56, AF9) | |
| G2_IO2 | PB5 (57, AF9) | |
| G2_IO3 | PB6 (58, AF9) | |
| G2_IO4 | PB7 (59, AF9) | |
| G3_IO1 | PA15 (JTDI) (50, AF9) | |
| G3_IO2 | PC10 (51, AF9) | |
| G3_IO3 | PC11 (52, AF9) | |
| G3_IO4 | PC12 (53, AF9) | |
| G4_IO1 | PC6 (37, AF9) | |
| G4_IO2 | PC7 (38, AF9) | |
| G4_IO3 | PC8 (39, AF9) | |
| G4_IO4 | PC9 (40, AF9) | |
| SYNC | PB10 (29, AF9), PD2 (54, AF9) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PB2 (28, AF6) |
| CKIN1 | PB13 (34, AF6) | |
| CKIN2 | PB15 (36, AF6) | |
| CKIN3 | PC6 (37, AF6) | |
| CKOUT | PC2 (10, AF6), PB8 (61, AF5) | |
| DATIN0 | PB1 (27, AF6) | |
| DATIN1 | PB12 (33, AF6) | |
| DATIN2 | PB14 (35, AF6) | |
| DATIN3 | PC7 (38, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (49, AF0) |
| JTDI | PA15 (JTDI) (50, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (55, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (46, AF0) | |
| TRACED0 | PC1 (9, AF0), PC9 (40, AF0) | |
| TRACED1 | PC10 (51, AF0) | |
| TRACED2 | PD2 (54, AF0) | |
| TRACED3 | PC12 (53, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (16) |
| MCO | PA8 (41, AF0) | |
| OSC_IN | PH0-OSC_IN (5) | |
| OSC_OUT | PH1-OSC_OUT (6) | |
| OSC32_IN | PC14-OSC32_IN (3) | |
| OSC32_OUT | PC15-OSC32_OUT (4) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (2) |
| RTC_TAMP2 | PA0 (14) | |
| SYS_WKUP1 | PA0 (14) | |
| SYS_WKUP2 | PC13 (2) | |
| SYS_WKUP4 | PA2 (16) | |
| SYS_WKUP5 | PC5 (25) |
Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | VBAT | питание | — |
| 2 | PC13 | ввод-вывод | RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| 3 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 4 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| 5 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| 6 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 7 | NRST | сброс | — |
| 8 | PC0 | ввод-вывод | ADC1_IN1, ADC2_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), LTDC_DE (AF11), SAI2_FS_A (AF13), SDMMC1_CMD (AF12), SDMMC2_CKIN (AF7) |
| 9 | PC1 | ввод-вывод | ADC1_IN2, ADC2_IN2, I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3), SYS_TRACED0 (AF0) |
| 10 | PC2 | ввод-вывод | ADC1_IN3, ADC2_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), LTDC_HSYNC (AF11), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5) |
| 11 | PC3 | ввод-вывод | ADC1_IN4, ADC2_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| 12 | VSSA/VREF- | питание | — |
| 13 | VDDA/VREF+ | питание | — |
| 14 | PA0 | ввод-вывод | ADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| 15 | PA1 | ввод-вывод | ADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, SDMMC2_CMD (AF12), SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| 16 | PA2 | ввод-вывод | ADC1_IN7, ADC2_IN7, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| 17 | PA3 | ввод-вывод | ADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| 18 | VSS | питание | — |
| 19 | VDD | питание | — |
| 20 | PA4 | ввод-вывод | ADC1_IN9, ADC2_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_OUT (AF14), LTDC_CLK (AF11), OCTOSPIM_P1_NCS (AF3), PSSI_DE (AF10), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| 21 | PA5 | ввод-вывод | ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), LTDC_R7 (AF11), PSSI_D14 (AF4), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3) |
| 22 | PA6 | ввод-вывод | ADC1_IN11, ADC2_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, PSSI_PDCK (AF4), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7) |
| 23 | PA7 | ввод-вывод | ADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 24 | PC4 | ввод-вывод | ADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPIM_P1_IO7 (AF10), OCTOSPIM_P2_NCS (AF5), USART3_TX (AF7) |
| 25 | PC5 | ввод-вывод | ADC1_IN14, ADC2_IN14, COMP1_INP, LTDC_CLK (AF11), PSSI_D15 (AF4), SAI1_D3 (AF3), SYS_WKUP5, USART3_RX (AF7) |
| 26 | PB0 | ввод-вывод | ADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), LTDC_B6 (AF11), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| 27 | PB1 | ввод-вывод | ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), LTDC_G6 (AF11), OCTOSPIM_P1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 28 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_DQS (AF10), RTC_OUT2 |
| 29 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OCTOSPIM_P1_IO3 (AF6), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| 30 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), LTDC_VSYNC (AF11), OCTOSPIM_P1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7) |
| 31 | VSS | питание | — |
| 32 | VDD | питание | — |
| 33 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPIM_P1_NCLK (AF10), SAI2_FS_A (AF13), SDMMC2_CK (AF12), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| 34 | PB13 | ввод-вывод | DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO1 (AF10), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| 35 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), OCTOSPIM_P1_IO6 (AF10), SAI2_MCLK_A (AF13), SDMMC2_D0 (AF11), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| 36 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), OCTOSPIM_P1_IO7 (AF10), RTC_REFIN (AF0), SAI2_SD_A (AF13), SDMMC2_D1 (AF11), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9) |
| 37 | PC6 | ввод-вывод | DCMI_D0 (AF10), DFSDM1_CKIN3 (AF6), LTDC_G7 (AF11), PSSI_D0 (AF10), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF7), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| 38 | PC7 | ввод-вывод | DCMI_D1 (AF10), DFSDM1_DATIN3 (AF6), LTDC_B6 (AF11), PSSI_D1 (AF10), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF7), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| 39 | PC8 | ввод-вывод | DCMI_D2 (AF10), PSSI_D2 (AF10), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| 40 | PC9 | ввод-вывод | DAC1_EXTI9, DCMI_D3 (AF4), I2C3_SDA (AF6), PSSI_D3 (AF4), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), SYS_TRACED0 (AF0), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10) |
| 41 | PA8 | ввод-вывод | LPTIM2_OUT (AF14), LTDC_B7 (AF11), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| 42 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF5), LTDC_G7 (AF11), PSSI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| 43 | PA10 | ввод-вывод | DCMI_D1 (AF5), LTDC_G6 (AF11), PSSI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| 44 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, CAN1_RX (AF9), LTDC_DE (AF11), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_FS_DM (AF10) |
| 45 | PA12 | ввод-вывод | CAN1_TX (AF9), LTDC_VSYNC (AF11), OCTOSPIM_P2_NCS, SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| 46 | PA13 (JTMS/SWDIO) | ввод-вывод | IR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10) |
| 47 | VSS | питание | — |
| 48 | VDDUSB | питание | — |
| 49 | PA14 (JTCK/SWCLK) | ввод-вывод | I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), USB_OTG_FS_SOF (AF10) |
| 50 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, LTDC_HSYNC (AF11), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 51 | PC10 | ввод-вывод | DCMI_D8 (AF10), DCMI_VSYNC (AF4), PSSI_D8 (AF10), PSSI_RDY (AF4), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| 52 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, DCMI_D2 (AF4), DCMI_D4 (AF10), OCTOSPIM_P1_NCS (AF5), PSSI_D2 (AF4), PSSI_D4 (AF10), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| 53 | PC12 | ввод-вывод | DCMI_D9 (AF10), LTDC_R6 (AF11), PSSI_D9 (AF10), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| 54 | PD2 | ввод-вывод | DCMI_D11 (AF10), PSSI_D11 (AF10), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| 55 | PB3 (JTDO/TRACESWO) | ввод-вывод | COMP2_INM, CRS_SYNC (AF10), OCTOSPIM_P1_IO4 (AF3), SAI1_SCK_B (AF13), SDMMC2_D2 (AF12), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| 56 | PB4 (NJTRST) | ввод-вывод | COMP2_INP, DCMI_D12 (AF10), I2C3_SDA (AF4), OCTOSPIM_P1_IO5 (AF3), PSSI_D12 (AF10), SAI1_MCLK_B (AF13), SDMMC2_D3 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7) |
| 57 | PB5 | ввод-вывод | COMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPIM_P1_IO0 (AF3), PSSI_D10 (AF10), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| 58 | PB6 | ввод-вывод | COMP2_INP, DCMI_D5 (AF10), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), LTDC_R6 (AF11), PSSI_D5 (AF10), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| 59 | PB7 | ввод-вывод | COMP2_INM, DCMI_VSYNC (AF10), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), LTDC_VSYNC (AF11), PSSI_RDY (AF10), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| 60 | PH3-BOOT0 | ввод-вывод | — |
| 61 | PB8 | ввод-вывод | CAN1_RX (AF9), DCMI_D6 (AF10), DFSDM1_CKOUT (AF5), I2C1_SCL (AF4), LTDC_DE (AF11), PSSI_D6 (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SDMMC2_D4 (AF7), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| 62 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC1_EXTI9, DCMI_D7 (AF10), I2C1_SDA (AF4), IR_OUT (AF1), PSSI_D7 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SDMMC2_D5 (AF7), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| 63 | VSS | питание | — |
| 64 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 1 | резервное питание: часы реального времени и резервные регистры |
| VDD | 19, 32, 64 | питание цифровой части и линий ввода-вывода |
| VDDA/VREF+ | 13 | питание аналоговой части, объединённое с опорным напряжением АЦП |
| VDDUSB | 48 | питание приёмопередатчика USB |
| VSS | 18, 31, 47, 63 | общий провод (земля) |
| VSSA/VREF- | 12 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| NRST | 7 | сброс, активный уровень — низкий |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32L4Q5RGTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L4Q5RG | STM32L4Q5RGTx | 1 МБ | 320 КБ |
Линейка STM32L4P5/Q5, семейство STM32L4+, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L4P5RG, STM32L4P5RE | STM32L4P5/Q5 | 64 из 64 | выводы совпадают полностьютолько у этого: AES, PKA, UART5 |
| STM32L4A6RGTx | STM32L4x6 | 64 из 64 | выводы совпадают полностьютолько у этого: LTDC, OCTOSPI1, OCTOSPI2, PKA, PSSI, SDMMC2; только у него: ADC3, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц |
| STM32L412R8 | STM32L4x2 | 64 из 64 | выводы совпадают полностьютолько у этого: AES, CAN1, COMP2, DAC1, DCMI, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PKA, PSSI, SAI1, SAI2, SDMMC1, SDMMC2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, UART5, USB_OTG_FS; только у него: QUADSPI, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 64 КБ; ОЗУ 320 и 40 КБ |
| STM32L412RBTx | STM32L4x2 | 64 из 64 | выводы совпадают полностьютолько у этого: AES, CAN1, COMP2, DAC1, DCMI, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PKA, PSSI, SAI1, SAI2, SDMMC1, SDMMC2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, UART5, USB_OTG_FS; только у него: QUADSPI, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 128 КБ; ОЗУ 320 и 40 КБ |
| STM32L422RB | STM32L4x2 | 64 из 64 | выводы совпадают полностьютолько у этого: CAN1, COMP2, DAC1, DCMI, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PKA, PSSI, SAI1, SAI2, SDMMC1, SDMMC2, SPI3, TIM17, TIM3, TIM4, TIM5, TIM7, TIM8, UART4, UART5, USB_OTG_FS; только у него: QUADSPI, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 128 КБ; ОЗУ 320 и 40 КБ |
| STM32L433RB, STM32L433RC | STM32L4x3 | 64 из 64 | выводы совпадают полностьютолько у этого: ADC2, AES, DCMI, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PKA, PSSI, SAI2, SDMMC2, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, UART5, USB_OTG_FS; только у него: LCD, QUADSPI, SWPMI1, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 256 КБ; ОЗУ 320 и 64 КБ |
| STM32L443RC | STM32L4x3 | 64 из 64 | выводы совпадают полностьютолько у этого: ADC2, DCMI, DFSDM1, DMA2D, HASH, I2C4, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PKA, PSSI, SAI2, SDMMC2, TIM17, TIM3, TIM4, TIM5, TIM8, UART4, UART5, USB_OTG_FS; только у него: LCD, QUADSPI, SWPMI1, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 256 КБ; ОЗУ 320 и 64 КБ |
| STM32L452RC, STM32L452RE | STM32L4x2 | 64 из 64 | выводы совпадают полностьютолько у этого: ADC2, AES, DCMI, DMA2D, HASH, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PKA, PSSI, SAI2, SDMMC2, TIM17, TIM4, TIM5, TIM7, TIM8, UART5, USB_OTG_FS; только у него: QUADSPI, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 320 и 160 КБ |
| STM32L462RE | STM32L4x2 | 64 из 64 | выводы совпадают полностьютолько у этого: ADC2, DCMI, DMA2D, HASH, LTDC, OCTOSPI1, OCTOSPI2, OPAMP2, PKA, PSSI, SAI2, SDMMC2, TIM17, TIM4, TIM5, TIM7, TIM8, UART5, USB_OTG_FS; только у него: QUADSPI, USB; частота до 120 и 80 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 320 и 160 КБ |
| STM32L496RE, STM32L496RG | STM32L4x6 | 64 из 64 | выводы совпадают полностьютолько у этого: AES, LTDC, OCTOSPI1, OCTOSPI2, PKA, PSSI, SDMMC2; только у него: ADC3, CAN2, LCD, QUADSPI, SWPMI1; частота до 120 и 80 МГц |
| STM32L552RC, STM32L552RE | STM32L5x2 | 64 из 64 | выводы совпадают полностьютолько у этого: AES, CAN1, DCMI, DMA2D, LTDC, OCTOSPI2, PKA, PSSI, SDMMC2, USB_OTG_FS; только у него: FDCAN1, LPTIM3, UCPD1, USB, VREFBUF; частота до 120 и 110 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 320 и 256 КБ |
| STM32L562RETx | STM32L5x2 | 64 из 64 | выводы совпадают полностьютолько у этого: CAN1, DCMI, DMA2D, LTDC, OCTOSPI2, PSSI, SDMMC2, USB_OTG_FS; только у него: FDCAN1, LPTIM3, UCPD1, USB, VREFBUF; частота до 120 и 110 МГц; флеш-память до 1024 и 512 КБ; ОЗУ 320 и 256 КБ |
Частые вопросы
На каких выводах USART1 у STM32L4Q5RGTx?
В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).
Где у STM32L4Q5RGTx выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (вывод 46, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L4Q5RGTx?
I2C1_SCL — PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).
Сколько выводов ввода-вывода у STM32L4Q5RGTx в корпусе LQFP64?
52 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32L4Q5RGTx?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L4+Cortex-M4 до 120 МГц, до 640 КБ ОЗУ, LTDC и DSI: L4P5/Q5 и L4R/S — линейки, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
